Калькулятор балок онлайн: Расчет балки онлайн — Калькулятор балок перекрытия из дерева

Расчет опорных реакций балки на двух опорах онлайн

Расчет выполняется по следующей методике:

1. Заменяем распределенную нагрузку ее равнодействующей, которая является сосредоточенной силой. Для равномерно распределенной нагрузки равнодействующая равна произведению интенсивности нагрузки q на длину участка L, на котором она действует: Fq = q*L.

2. Обозначаем опоры. Общепринято их обозначать буквами А и В. Простая балка имеет одну шарнирно-неподвижную и одну шарнирно-подвижную опоры.

3. Освобождаемся от опор и заменяем их действие на балку реакциями.
Реакции опор при такой нагрузке будут только вертикальными.

4. Составляем уравнения равновесия вида:
M_A = 0; M_B = 0,
Моментом силы относительно точки называется произведение этой силы на плечо — кратчайшее расстояние от этой точки приложения силы (в общем случае — до линии действия силы).

5. Выполним проверку решения. Для этого составим уравнение равновесия: Y = 0,
Если оно удовлетворено, то реакции найдены правильно, а если нет, но в решении допущена ошибка.

6. Строим эпюру поперечных сил Q_x. Для этого определяем значения поперечных сил в характерных точках. Напомним, что поперечная сила в сечении равна сумме проекций всех сил, расположенных только слева или только справа от рассматриваемого сечения, на ось, перпендикулярную оси элемента. Силу, расположенную слева от рассматриваемого сечения и направленную вверх, считают положительной (со знаком «плюс»), а направленную вниз — отрицательной (со знаком «минус»). Для правой части балки — наоборот.
В сечениях, соответствующих точкам приложения сосредоточенных сил, в том числе в точках приложения опорных реакций, необходимо определить два значения поперечной силы: чуть левее рассматриваемой точки и чуть правее ее. Поперечные силы в этих сечениях обозначаются соответственно Q

лев и Q_прав.
Найденные значения поперечных сил в характерных точках откладываются в некотором масштабе от нулевой линии. Эти значения соединяются прямыми линиями по следующим правилам:
а) если к участку балки нет распределенной нагрузки, то под этим участком значения поперечных сил соединяются прямой линией, параллельной нулевой линии;
б) если на участке балки приложена распределенная нагрузка, то под этим участком значения поперечных сил соединяются прямой, наклонной к нулевой линии. Она может пересекать или не пересекать нулевую линию.
Соединив все значения поперечных сил по указанным правилам, получим график изменения поперечных сил по длине балки. Такой график называется эпюрой Q_x.

7. Строим эпюру изгибающих моментов М_x. Для этого определяем изгибающие моменты в характерных сечениях. Напомним, что изгибающий момент в рассматриваемом сечении равен сумме моментов всех сил (распределенных, сосредоточенных, в том числе и опорных реакций, а также внешних сосредоточенных моментов), расположенных только слева или только справа от этого сечения. Если любое из перечисленных силовых воздействий стремится повернуть левую часть балки по часовой стрелке, то оно считается положительным (со знаком «плюс»), если против — отрицательным (со знаком «минус»), а для правой части наоборот.

В сечениях, соответствующих точкам приложения сосредоточенных моментов, необходимо определить два значения изгибающего момента: чуть левее рассматриваемой точки и чуть правее ее. Изгибающие моменты в этих точках обозначаются соответственно М _лев и М_прав. В точках приложения сил определяется одно значение изгибающего момента.
Полученные значения откладываются в некотором масштабе от нулевой линии. Эти значения соединяются в соответствии со следующими правилами:
а) если на участке балки нет распределенной нагрузки, то под этим участком балки два соседних значения изгибающих моментов соединяются прямой линией;
б) если к участку балки приложена распределенная нагрузка, то под этим участком значения изгибающих моментов для двух соседних точек соединяются по параболе.

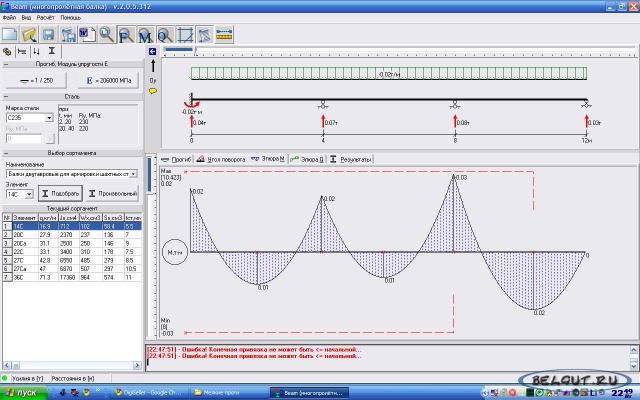

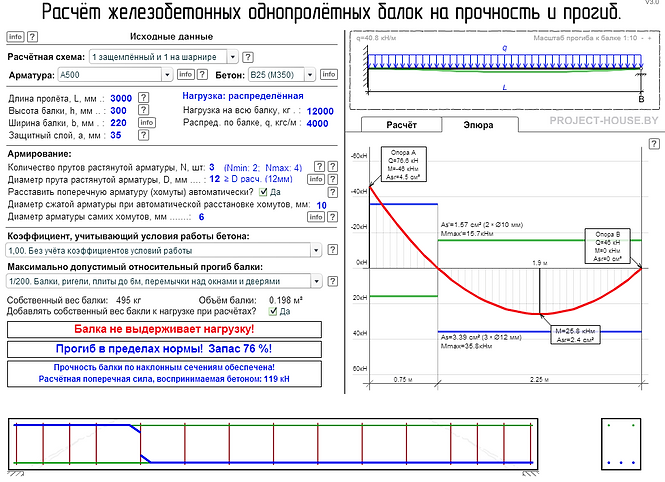

Пример решения балки:

Калькулятор подбора кран-балки – рассчитать стоимость онлайн

• Главная
• / Калькулятор

Калькулятор подбора крана поможет выбрать подходящую модель подъёмного оборудования и рассчитать его стоимость. Для этого в соответствующие поля онлайн-калькулятора крана введите данные о требуемых характеристиках: грузоподъёмности, длине пролёта. Отметим, возможна погрешность. Чтобы получить точную стоимость отправьте менеджеру «Кран Стандарт» опросный лист или свяжитесь со специалистом для уточнения деталей.

Тип крана:

Кран опорный однобалочный

Кран опорный двухбалочный

Кран подвесной однопролётный

Кран подвесной двухпролётный

Характеристики:

Грузоподъемность: 1 тонн

Длина пролёта крана: 2 метров

Дополнительные опции:

Без электрического привода

Монтаж крана

Радиоуправление с пола

Плавный тормоз

Рассчитать

Тип крана:

Грузоподъемность:

Пролет крана:

Дополнительно:

Калькулятор выполняет расчет на основе анализа нескольких сотен реальных КП. Стоимость максимально приблежена реальной. Расчет производится без учета цены доставки оборудования. Погрешность может достигать 15%.

Отправьте расчет нашим инженерам и получите:

• Детальные расчет цены с перечнем всех составляющих;
• Реальный срок исполнения вашего заказа;
• Профессиональную консультацию по подбору ГПМ;

Получить детальный расчет

Калькулятор фиксированного отклонения балки — Бесплатно

Танвеш

Магистр строительных конструкций | Научный интерес — искусственный интеллект и машинное обучение в гражданском строительстве | Ютубер | Учитель | В настоящее время работает научным сотрудником в NIT Goa

.

Содержание

Свяжитесь с нами:

Если вы обнаружите какую-либо ошибку в этом калькуляторе, мы будем очень признательны за ваши отзывы.

Пожалуйста, напишите по адресу [email protected]

Калькулятор прогиба фиксированной балки для точечной нагрузки, udl, uvl, трапециевидной нагрузки, треугольной нагрузки для прогиба, наклона, изгибающего момента, фиксированного конечного момента и сдвига.

Калькулятор с фиксированной балкой

Другие калькуляторы

Что такое фиксированная балка

Когда оба конца балки удерживаются от вертикального перемещения, горизонтального перемещения или вращения, такая балка называется фиксированной балкой.

Фиксированная балка также называется балкой Encaster или встроенной балкой, так как в обычной конструкции концы балок, встроенных за одно целое с колоннами или другими конструкциями, способны создавать моменты и развивать вертикальную и горизонтальную реакции.

Фиксированная балка имеет 6 степеней закрепления на обоих концах. в трехмерном случае и 3 ограничения на каждом конце в двумерном случае.

Как пользоваться калькулятором​

Калькулятор 1 : – Это калькулятор фиксированной балки, который может найти прогиб, наклон, момент и сдвиг для равномерно распределенной нагрузки (udl), равномерно изменяющейся нагрузки (uvl), треугольной нагрузки и трапециевидной нагрузки.

Калькулятор 2 :-  Это калькулятор фиксированной балки, который может найти прогиб, наклон, момент и сдвиг для точечной нагрузки и нагрузки сосредоточенного момента.

Шаг 1 — выбрать единицы измерения: метрические или британские.

Пользователю предоставляется возможность назначать все единицы входных величин отдельно. Единицы для каждой величины взяты из метрической системы единиц и имперской системы единиц.

Необходимое количество:

• Длина балки (L)
• Модуль Юнга материала (E) —> для расчета прогиба и уклона.
• Момент инерции площади (I) для расчета наклона и прогиба.
• Жесткость при изгибе рассчитывается автоматически, однако пользователю предоставляется возможность ввести пользовательскую жесткость при изгибе. Также могут быть изменены единицы изгибной жесткости.
• Интенсивность нагрузки 1 и/или интенсивность нагрузки 2.
• Расстояние интенсивности нагрузки 1 от левой опоры и/или расстояние интенсивности нагрузки 2 от левой опоры.

Входные данные для интенсивности нагрузки и расстояния можно увидеть на самой верхней диаграмме, изменяющейся в реальном времени.

Условные обозначения:

• Нагрузки, направленные вниз, считаются положительными.
• Момент против часовой стрелки и реакция против часовой стрелки положительны.
• Восходящая реакция положительная, нисходящая реакция отрицательная.
• Отклонение вниз считается отрицательным.
• Отрицательный наклон представляет собой вращение по часовой стрелке и измеряется в радианах. Положительный наклон — это вращение против часовой стрелки, измеряемое в радианах.

Предположения:

• Материал однородный и изотропный.
• Поперечное сечение остается одинаковым по всей длине.
• Нагрузка применяется постепенно.

Неподвижная балка с трапециевидной нагрузкой Формула

Неподвижная балка с трапециевидной нагрузкой может использоваться для анализа неподвижной балки с любым типом непрерывной распределенной нагрузки. В Калькуляторе 1 пользователь может выбрать тип нагрузки «Трапеция»

Многократное использование трапециевидной нагрузки:

• При одинаковой интенсивности нагрузки 1 и 2 и расстоянии «b» = расстоянию «a» и расстоянию «d» = расстоянию «c», трапецеидальная нагрузка может быть преобразована в UDL.
• При сохранении интенсивности нагрузки w1=0 и сохранении расстояния «b» = расстоянию «a» и расстоянию «d» = расстоянию «c», трапециевидную нагрузку можно преобразовать в левосторонний прямоугольный треугольник. {2}} {5} 9{4}}{24 * L}

  Калькулятор неподвижной балки с формулой UDL

  Калькулятор неподвижной балки с udl запрограммирован для определения прогиба, поворота или наклона, момента и сдвига неподвижной балки с UDL. Пользователь должен выбрать тип нагрузки «UDL» для расчета равномерно распределенной нагрузки.

  Неподвижная балка с нагрузкой udl может рассматриваться как непрерывная нагрузка на балку от стены или непрерывная нагрузка на балку.

  Фиксированная балка с udl, охватывающим всю длину, будет иметь расстояние a, равное нулю, а расстояние b должно быть равно длине балки.

  Фиксированная балка, несущая половину udl, будет иметь расстояние a=0 или a= L/2 и расстояние b=L/2 или b=L соответственно для двух случаев.

  Фиксированный луч с udl в любом другом положении необходимо вводить с соответствующими расстояниями.

  Уравнения для неподвижной балки, несущей UDL для всего пролета, приведены в следующей таблице:-

  Пожалуйста, обратите внимание: Нагрузка вниз положительна, реакции вверх положительны, момент против часовой стрелки положителен.

  Формула фиксированного отклонения балки для UDL​ 9{3}}{6}

  Фиксированная балка с треугольной нагрузкой

  Фиксированная балка с треугольной нагрузкой Калькулятор можно использовать, выбрав тип нагрузки «Треугольный» в калькуляторе 1

  Обратите внимание, что расстояние a<=b и b<=c для треугольной нагрузка

  Для фиксированной балки с uvl левостороннего прямоугольного треугольника, расстояние b=расстоянию c. Для фиксированной балки с uvl прямостороннего прямоугольного треугольника расстояние a = расстояние b.

  Фиксированная балка с треугольной формулой нагрузки​ 9{4}}{24 * L}

  Неподвижная балка с точечной нагрузкой

  Неподвижная балка с точечной нагрузкой анализируется с помощью «Калькулятора 2».

  Необходимые параметры для расчета: информация о геометрии балки, интенсивность нагрузки (w) и расстояние, на котором действует нагрузка (a). Обратите внимание, что a < = L

  Неподвижная балка, несущая центральную точечную нагрузку, может быть найдена путем сохранения a=L/2. {2}} 9{2}}{2}

  Неподвижная балка с моментной нагрузкой

  Неподвижная балка с вычислителем момента анализируется с помощью «Калькулятора 2» путем выбора типа нагрузки «Момент»

  Для неподвижной балки с моментом в центре расстояние «а» должно быть равно половине длины пучка.

  Фиксированная балка с моментом в центре формула

  Калькулятор отклонения фиксированной балки сосредоточенный момент

  Для фиксированной балки с моментом в центре подставьте a=L/2 в следующих уравнениях. 9{2}}{2} -M_{A} * x-M(x-a)

  Последние сообщения

  Онлайн калькулятор: Простые опорные реакции балки

    Исследование  Физика

  Калькулятор вычисляет опорные реакции балки с двумя опорами при различных нагрузках.

  Статьи, описывающие данный калькулятор

  • Реакция опор простой балки

  Реакции опор простой балки

  Расстояние между опорами, м

  Нагрузка

  	  Distance to the support A	  Load	  Value	  Direction	  Moment direction	  Range	  Difference

  Кол-во на странице:

  51020501001000

  Нагрузка

  Расстояние до опоры A

  Может быть отрицательным, если нагрузка действует слева от опоры A , кН/мМомент, кН*м

  НаправлениеВнизВверх

  Направление моментаПо часовой стрелкеПротив часовой стрелки

  РазностьУменьшениеУвеличение

  Импорт данных Ошибка импорта

  «Для разделения полей данных используется один из следующих символов: табуляция, точка с запятой (;) или запятая (,)» Пример: -50,5;L;50,5;вверх;против часовой стрелки;50,5;увеличение

  Загрузить данные из файла . csv .

  • Перетащите файлы сюда

  Показать детали

  Точность расчета

  Знаки после запятой: 2

  Опорная реакция A, кН



  Опорная реакция B, кН



  Положительное направление моментов0003

  По часовой стрелке

  Против часовой стрелки

  Уравнение равновесия моментов



  Файл очень большой. Во время загрузки и создания может происходить замедление работы браузера.

  Файл очень большой. Во время загрузки и создания может происходить замедление работы браузера.

  Файл очень большой. Во время загрузки и создания может происходить замедление работы браузера.

  Калькуляторы, использующие этот калькулятор

  • Перерезывающая сила и изгибающий момент в двухопорной балке

  Калькуляторы, используемые этим калькулятором

  • Простые реакции поддержки луча

  Источники данных, используемые в этом калькуляторе

  • Простая нагрузка на луче
