Виды и классификация свай — полезная информация о примерах применения свай
Сваи появились практически одновременно с человеческой цивилизацией. Как только люди стали строить дома, они стали применять сваи для укрепления строений. Тогда сваи выглядели как деревянные колья, часто закованные в железо со стороны острия. С развитием металлургии появились металлические (чугунные или железные) сваи, а в ХХ веке получили распространение железобетонные и винтовые конструкции.
Главное назначение свай — прорезка поверхностных слабых слоёв грунта с целью передачи нагрузок на нижние, более устойчивые слои. Свайный фундамент рационально устраивать в двух случаях:
- Грунт с достаточной несущей способностью расположен существенно ниже уровня земли.
- Невозможность увеличения фундамента под очень тяжёлым строением — многоэтажным зданием или мостом.
По своей конструкции сваи состоят из пяты, оголовка, ствола, башмака, наконечника и других элементов в зависимости от типа сваи.
При устройстве фундаментов может быть использована одна свая (односвайный фундамент), кучно расположенные сваи числом от 2 до 16 (свайный куст) и большое количество свай (свайное поле). Свайный фундамент комбинируется с ленточным или плитным, образуя комбинированный фундамент, препятствующий общей и неравномерной осадке строений.
Классификация свай включает в себя несколько критериев:
- методы погружения в грунт;
- способы опоры на грунт;
- материал изготовления.
Кроме того, внутри каждой группы есть своя классификация, позволяющая получить представление о широте ассортимента свай и их функциональных возможностях. Рассмотрим виды свай по методу погружения в грунт:
- Забивные. Они погружаются в грунт без его предварительной выемки с помощью копровых установок ударного, вибрационного и вдавливающего типа.
- Сваи-оболочки. Их устанавливают вибрационным методом с предварительной выемкой грунта.
- Буровые. Это железобетонные сваи, которые погружают в предварительно пробуренную скважину методом бетонирования.
- Винтовые. Лёгкие металлические сваи, вкручиваемые в грунт.
Они погружаются в грунт без его предварительной выемки с помощью копровых установок ударного, вибрационного и вдавливающего типа.По способу опоры на грунт сваи делятся на сваи-стойки, опирающиеся пятой на скальные и малосжимаемые слои, и висячие сваи, которые опираются на сжимаемые слои боковой поверхностью и пятой. Есть и анкерные сваи, которые раскрывают опорную лопасть после погружения в грунт, что позволяет им воспринимать как вдавливающие, так и выдёргивающие нагрузки.
Что касается видов свай по материалу изготовления, то можно выделить следующие группы:
Железобетонные сваи. Это наиболее распространённые забивные сваи, имеющие длину до 12 м при сечении до 30×30 см и до 16 м с сечением 40×40 см.
Деревянные сваи. Производятся из длинномерного леса хвойных пород, используются при малых и средних нагрузках в слабых грунтах. Согласно требованиям ГОСТ-9463, диаметр деревянных свай должен составлять 22–34 см, а длина — 650–850 см, с сохранением естественной коничности (сбега) брёвен. Нижние концы деревянных свай заостряются в виде трёх- или четырёхгранной пирамиды и защищаются металлическим башмаком, а верхние концы — бугелем.
Металлические сваи. Их производят из высокопрочных сталей и делят на винтовые, шпунт Ларсена и шпунтовые трубы. Винтовые сваи представляют собой стальные стержни с винтообразными лопастями в нижней части.
Они могут быть монолитными и сварными, делиться по числу витков лопастей — это влияет на применение свай в различных типах грунта.
Шпунт Ларсена выглядит как металлопрокат корытообразной формы с пазовыми замками на торцевых частях. Длина одной секции составляет от 5 до 20 м — их соединение образует монолитные стены, не пропускающие воду. В отличие от шпунта Ларсена, шпунтовые трубы имеют полую форму и такие же замки — благодаря своей форме они образуют ещё более прочные и устойчивые шпунтовые стенки.
Сфера применения свай зависит от их классификации. Железобетонные забивные сваи применяют в промышленном и гражданском строительстве — они становятся надёжными опорами для зданий, мостов, ЛЭП.
Буровые сваи применяются в зависимости от способа установки: буронабивные сваи применяются при высоких вертикальных или горизонтальных сосредоточенных нагрузках, на площадках со сложными инженерными или геологическими условиями. Буроинъекционными сваями укрепляют старые основания зданий в случае опасности оседания грунта.
Металлические винтовые сваи становятся фундаментом для малоэтажных зданий, опорами для заборов и рекламных щитов. Шпунтовый металлопрокат применяется для укрепления стенок котлованов, набережных и резервуаров. Деревянные сваи находят своё применение в частном домостроении — их малый вес и способность не нагружать собой грунт позволяют сократить площадь подошвы деревянного фундамента.
какие бывают и классификация фундаментов
Строительство дома на сваяхВиды свайных фундаментов могут различаться в зависимости от особенностей ландшафта, грунта и самого сооружения. Но в любом случае, данный тип опорных сооружений существенно снижает затраты на строительство по сравнению с применением заливных фундаментов, уходящих под поверхность земли. Во многих случаях различные типы свай являются единственным решением в строительстве сооружений при сложных условиях.
Содержание
Основные типы свайных конструкций
Типы свайных фундаментов различаются по видам свай и ростверк. Но основной принцип применения данного типа фундамента заключается в том, что опора сооружения получает сцепление с грунтом за счет наличия вертикально расположенных в нем элементов конструкции, то есть – свай.
По типу работы фундаменты разделяют на следующие типы:
- Стоечные сваи. Их задача заключается в принятии на себя основной нагрузки от веса всего сооружения. Такие сваи передают вес конструкции на грунт. Это – наиболее распространенный тип свай, их материал и конструкция предполагает максимальную прочность, надежность и долговечность, так как на них приходится около 85 % всей массы здания. Данный тип фундамента практически не дает осадки и способен выдерживать значительные нагрузки на протяжении длительного периода.
- Висячие сваи. Они, как правило, имеют рельефную поверхность в сочетании с увеличенной боковой площадью. По принципу действия их можно сравнить с забитым в прочное основание гвоздем. Яркий пример данного типа фундамента можно привести при помощи винтовых свай. Их применение становится целесообразным в тех случаях, когда прочный грунт залегает в поверхности на значительную глубину, то висячие смогут выполнять свою функцию без погружения в грунт на большое расстояние.
Устройство фундамента на сваяхСвая – это стержень, на котором впоследствии будет держаться фундамент. Она может погружаться в землю в готовом виде, либо изготавливаться непосредственно в грунте. Основное назначение элемента – передача нагрузки на грунт как посредством бокового трения, так и через нижний торец.
Составляющие свайного фундамента
Свайный фундамент состоит из нескольких составляющих. Его конструкция может изменяться в зависимости от типа применяемых материалов и других факторов, но в целом выглядит следующим образом:
- сваи, погруженные в землю;

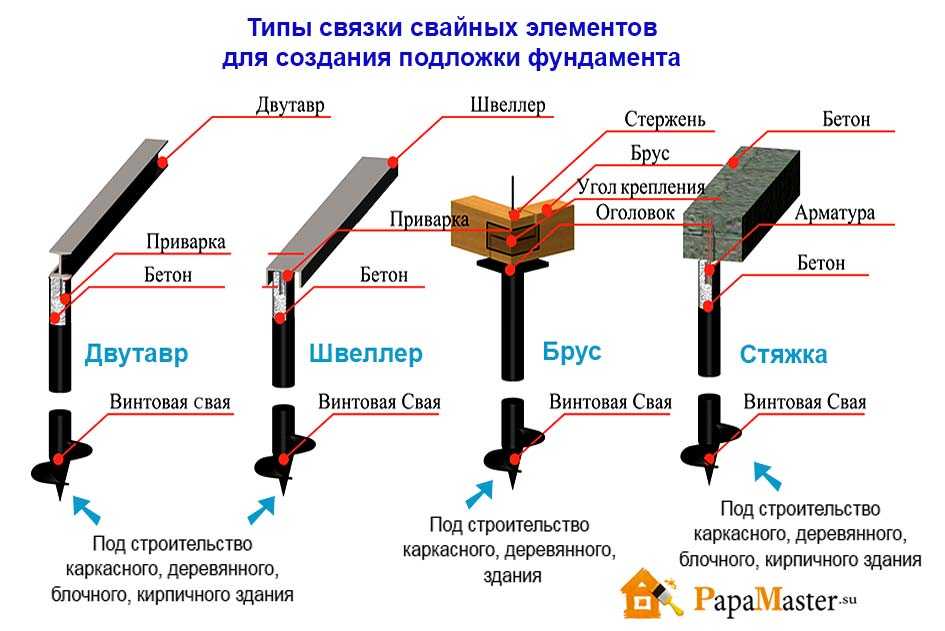

- в верхней части они соединяются ростверком, который может состоять из балок или плит и находиться над уровнем грунта.
Виды ростверков свайных фундаментов: сборные, монолитные, монолитно-сборные. В случаях, когда голова сваи является ее продолжением и соединяется с другими колонами, в изготовлении ростверка необходимость отпадает.
Во всех типах фундаментов ростверк служим для равномерной передачи нагрузки от здания к сваям, а от них – на грунт.
Классификация по типу материала
Чтобы определить, какие бывают сваи, следует более подробно рассмотреть их классификацию по типу материала. От его выбора будет зависеть долговечность, надежность, устойчивость к внешним раздражителям возводимого фундамента.
Деревянные
Изделия изготавливаются преимущественно из следующих пород древесины:
- сосна, ель;
- дуб;
- кедр;
- лиственница или пихта.
Сваи из дерева бывают цельными и сращенными по длине, во втором случае бревна соединяются с помощью металлических накладок.
При меньшей цене изделий из дерева важно учитывать, что они способны выдержать меньшую нагрузку по сравнению с железобетонными или железными аналогами.
Чаще всего деревянные сваи применяются при сооружении временных конструкций.Железобетонные
Данная разновидность свай имеет наиболее распространенное применение. Они могут быть как монолитными, так сборными.
Монолитные конструкции имеют разное сечение: круглое, квадратное, прямоугольное. Параметры сечения – от 20Хдо до 40Х40. Конец, погружаемый в грунт, имеет пирамидальную форму. При забивке фундамента он дополнительно защищается стальным башмаком. Монолитная конструкция почти всегда укрепляется посредством внутреннего продольного армирования. Для увеличения прочности сваи она может иметь поперечное армирование из низкоуглеродистой проволоки.
Наиболее распространенный вид железобетонных свайСваи сборной конструкции собираются из трубчатых железобетонных элементов. Сборка осуществляется заранее на производстве или непосредственно на месте строительства.
Забивка железобетонных свай может осуществляться при помощи копров, передвижных кранов и прочего специализированного оборудования.
Широкое распространение получила менее затратная технология вибропогружения.
При забивке свай их верхняя поверхность защищается тройным слоем металлической сетки с шагом от 5 см. Данная мера предотвращает разрушение железобетонного изделия в процессе передачи нагрузки от молота.

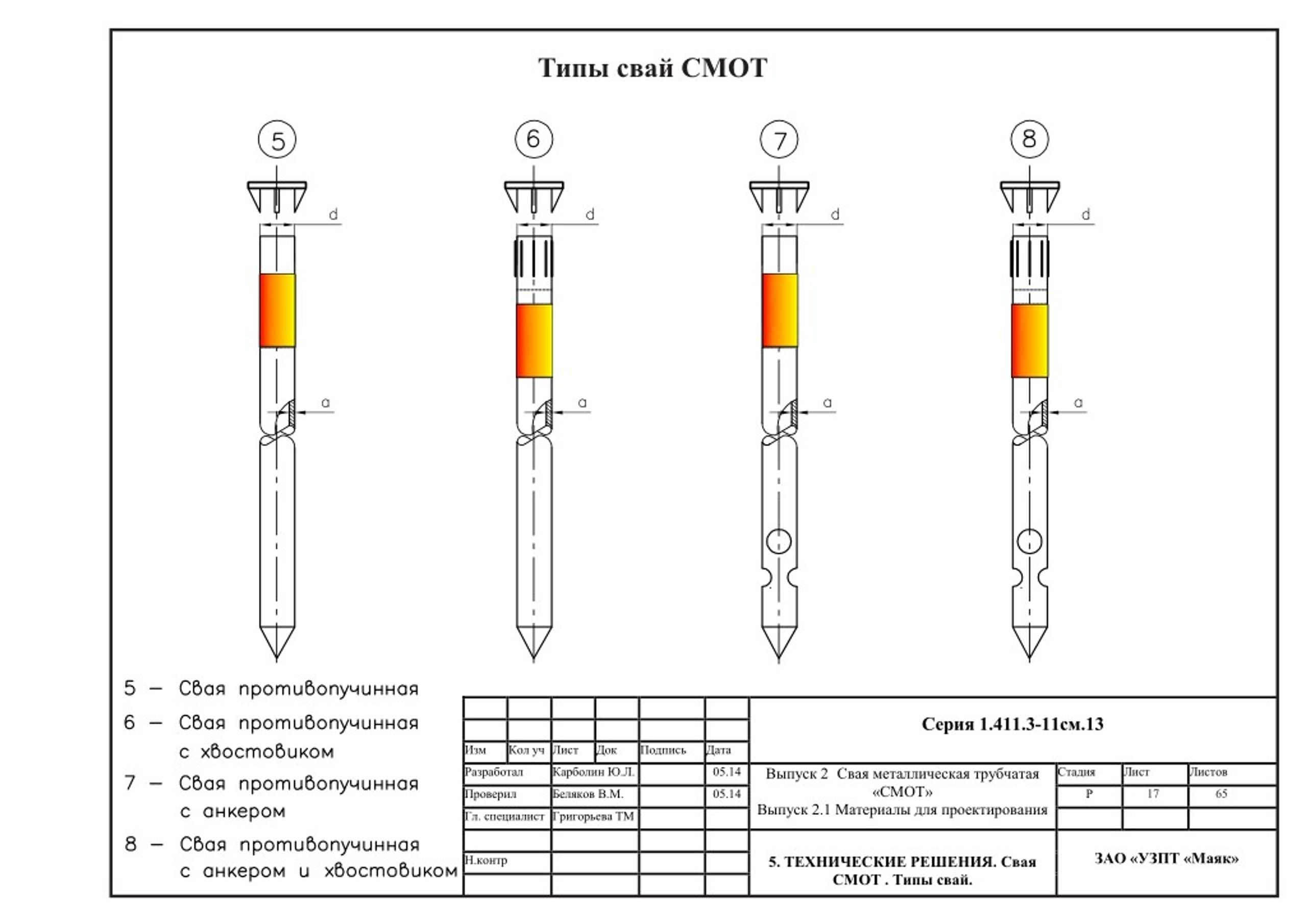

Металлические
Основное преимущество металлических или винтовых свай заключается в возможности точечного создания несущей способности в местах, где применение железобетонных технологий либо невозможно по причине трудного доступа, либо является слишком дорогим. На сегодняшний день в гражданском строительстве данный вид опор применяется все чаще.
Изделия изготавливаются из цельнолитых труб, с одной стороны сведенных к конусу. Около наконечника к трубе приваривается реборда из листового металла. Существуют следующие виды винтовых свай:
- сварные;
- с литыми наконечниками;
- геошурупы.
Применение металлических свай целесообразно в строительстве фундамента на сложном грунте.
С их помощью можно значительно сэкономить бюджет, при этом достигается максимальное качество и прочность конструкции. Сроки возведения фундамента и шум сокращаются в 2 раза по сравнению с железобетонными аналогами.Классификация по способу заглубления в грунт
Способ погружения сваи зависит от вида изделия, материала, из которого оно изготовлено и некоторых других факторов, например – тип грунта и уровень грунтовых вод. Для облегчения возведения свайного фундамента в песчаных и гравелистых грунтах может применяться технология подмывания, а для пылевато-глинистых грунтов – бурение скважин и электроосмос. Но чаще всего используются следующие способы погружения:
- забивной способ реализуется с применением свайных молотов;
- погружение вибрированием осуществляется в условиях влажных песков;
- вдавливание в грунт, применяется в случаях, когда недопустимо динамическое воздействие на грунт;
- винтовые металлические си заглубляются в грунт посредством ввинчивания. Данная технология является целесообразной в слабых грунтах.
Данная технология является целесообразной в слабых грунтах.Разделение свай по условию изготовления
Существует две основные классификации свай по условию их изготовления: производимые на производстве и в грунте. Если в первом случае изделие погружается в землю в готовом виде, то во втором изготавливается непосредственно на месте строительства. Такие изделия называют буронабивными или набивными.
Набивные сваи
Первым этапом монтажа таких свай является бурение скважины до определенной отметки. Впоследствии в ней набивается бетон или железобетонная конструкция. Часто в нижней части скважины путем бурения грунта либо распирания путем усиленной трамбовки бетона делается расширение. В результате свая будет иметь расширенную пяту.
Изготовление железобетонных свай в грунтеСледующим этапом является укрепление ложа. Для этого на дно скважины засыпается и трамбуется щебень или шлак для укрепления будущей сваи.
Максимальные параметры буронабивного изделия – до 0,5 м. в ширину и до 50 м. в глубину.
Затем в скважину устанавливается обсадная труба, которая впоследствии будет выполнять функцию фундамента. Если конструкция сваи предполагает дополнительное укрепление, в обсадную трубу устанавливается каркас из арматуры. Труба имеет теряемый башмак, который в процессе утрамбовки бетона образовывает расширенную пяту.
В трубу заливается бетонная смесь, после чего производится утрамбовка материала. Оно выполняется путем удара молота по трубе либо по технологии виброштампования. Второй метод является более экономичным и на сегодняшний день применяется все чаще.
Применение фигурных свай различного типа
В особенно сложных условиях, например – при сильном промерзании грунта или чрезмерной нагрузке на почву, рекомендуется применение свай с различными формами. Они могут быть как изготавливаемыми в грунте, так и забивными.
Различают следующие виды изделий:
- пирамидальные;
- трапецеидальные;
- ромбовидные;
- с уширенной пятой.
Вид свай с уширенной пятойВсе эти виды свай используются только в качестве висячих стоек, так как позволяют в полной мере использовать опорную способность грунта. Первые три вида изделий применяются в условиях сильного промерзания грунта для минимизации касательных сил при его пучении.
Сваи с уширенной пятой применяются в слабых грунтах, под которыми пролегают более плотные слои. Такие изделия используются в качестве стоек и могут обеспечить прочность и надежность фундамента даже на нестабильных грунтах.
