Какая вентиляция лучше приточная или вытяжная: Приточная или приточно-вытяжная вентиляция?

Приточно-вытяжная система вентиляции

Функцией приточно-вытяжной системы вентиляции зданий является обеспечение непрерывного воздухообмена: подача свежего воздуха, очищенного от пыли, пуха и грязи, и удаление отработанного с неприятными запахами, вредными веществами. Данный вид системы является наиболее полноценным по сравнении с отдельно приточной и вытяжной.

Принцип работы приточно-вытяжной вентиляции

Работа системы заключается в следующем. Приточный (свежий воздух с улицы) подается в систему воздуховодов, пройдя предварительную подготовку – фильтрацию, нагрев или охлаждение. После чего он распределяется в необходимом по расчетам количестве по помещениям.

В то же время из каждого помещения, куда подается свежий воздух, удаляется «отработанный» воздух в таком же количестве для обеспечения баланса давления. Таким образом, происходит «воздухообмен» — постоянная смена воздуха в помещениях.

Итак, рассматривая устройство приточно-вытяжной системы вентиляции здания, следует знать, что включает в себя подобная система:

1. Воздуховоды — необходимы для проведения и подачи воздушного потока.
   Форма воздуховодов, материал, а так же их параметры определяются исходя из расчетов.

2. Вентиляторы — создают необходимое давление для подачи/удаления воздуха.
   Используют осевые и центробежные. Преимущества осевого: малый вес, легкость монтажа; преимущество центробежного (радиального): высокая производительность и высокий напор.

3. Воздухораспределители (диффузоры, решетки) — служат для подачи воздуха в помещения.
   Могут выполнять декоративную функцию – при желании можно заказать решетку любого цвета, размера или даже формы.

4. Регулировочные клапаны, шиберы, заслонки – выполняют роль регулирования расходов воздуха и балансировки системы.

5. Фильтры – предназначены для защиты системы и помещения как от относительно крупного мусора (пыль, насекомые, пух), так и от мелких загрязнений.

6. Калориферы
   (нагреватели — водяные, электрические) — служат для подогрева подаваемого в помещение воздуха в зимний период года до комнатной температуры.

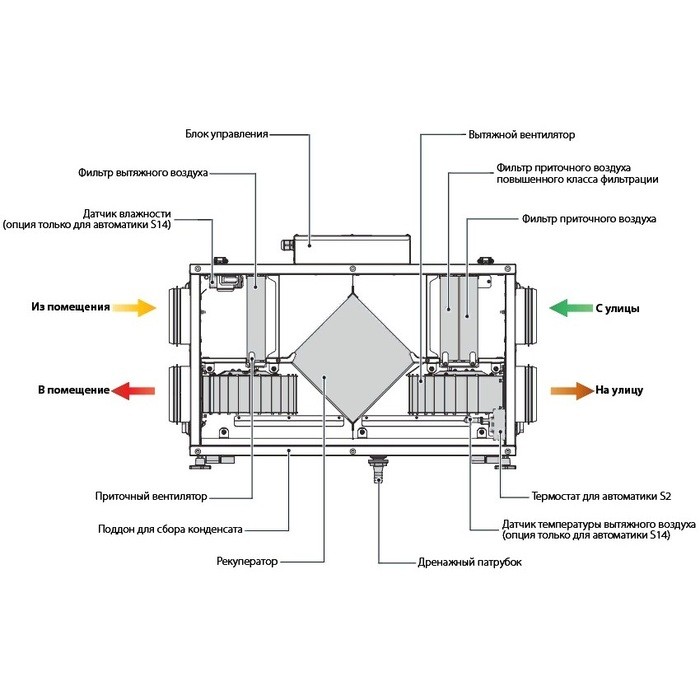

7. Рекуператор — служит для подогрева подаваемого в воздух помещения за счет отводимого воздуха. Состоит из узких каналов, расположенных через один (горячий, холодный, горячий, холодный и т.д.), по которым перемещаются потоки воздуха. При этом происходит нагрев холодного воздуха теплым. Системы приточно-вытяжной вентиляции с рекуперацией тепла позволяют экономить до 70% тепла, тем самым снижая в разы потребление электроэнергии на нагрев.

8. Шумоглушитель — служит для снижения уровня шума, при высоких скоростях воздуха в канале.

9. Решетка наружная воздухозаборная, защищает вентиляцию от попадания внутрь посторонних предметов.



Шкаф автоматики — выполняет функцию управления системой и взаимодействие компонентов системы. Он отвечает за следующие функции:

• включение/отключение системы
• работу электронагревателя или водяного калорифера
• управление заслонками с приводами
• изменение режимов работы (скорости, температура и т. д.)
• безопасность и аварийные режимы системы

Шкаф автоматики приточно-вытяжной системы вентиляции

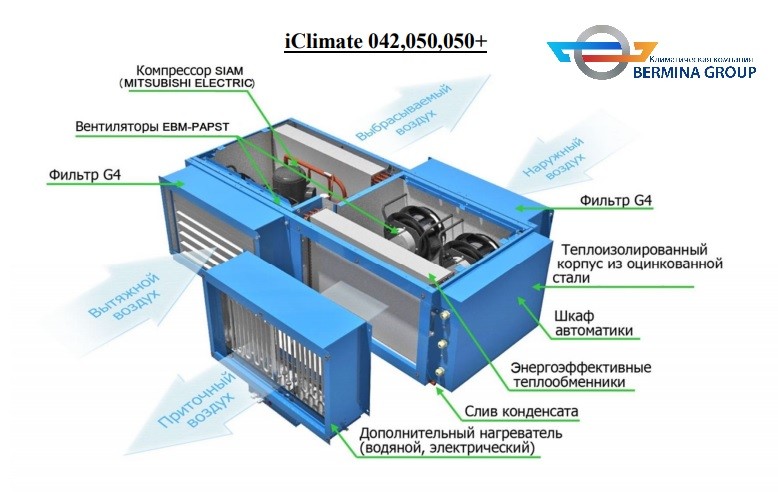

Самым важным и наиболее сложным оборудование приточно-вытяжной системы вентиляции является приточно-вытяжная установка. Она может быть сборной или моноблочной.

Сборные установки – делают под конкретные задачи каждого клиента,  производство компонует установку из нескольких отдельных блоков с элементами – блок с рекуператором, блок охлаждения, блок фильтрации и т.д. Такие установки, как правило, делают большой производительности (от 3000 м

3/ч) и используются там, где нужно скомпоновать оборудование под конкретные требования объекта. Обычно это крупные объекты.

Схема сборной приточно-вытяжной установки

Моноблочные установки – бывают обычно небольшой производительности (от 200 до 3000 м³/ч) и продаются готовым изделием, к которому необходимо просто подвести систему воздуховодов и электропитание. Их используют на небольших объектах, где важна компактность и невысокая стоимость системы.

Моноблочная приточно-вытяжная установка Dantex

Стандартные задачи системы вентиляции

Проект вентиляции преимущественно зависит от площади помещения, количества людей, рода их деятельности, уровня физической активности, оборудования (если это производственный цех или что-то подобное). Если говорить о бытовых задачах, то вентиляция должна:

– создавать нормальный климат в рабочей зоне, не создавая при этом излишнего шума

– устранять из помещения вредные газообразные вещества, примеси, неприятные запахи

– подавать в помещение свежий или очищенный воздух

– быть удобной в эксплуатации и монтаже

– не создавать во время работы шума, вибраций, сквозняков и т.д.

Необходимый объем свежего воздуха:

– для офисных помещений – 60 м³/ч на человека;

– для жилых комнат 20 м³/ч на человека;

– температура воздушных потоков от 20±2 °С.

Объем удаляемого воздуха:

– для санузла или ванной комнаты 50 м³/ч;

– для кухонь 10 м³/ч на квадратный метр;

– для рабочих помещений рассчитывается исходя из количества работников.

Дополнительные требования можно посмотреть в СНиП 2.04.05-91* «Отопление, вентиляция и кондиционирование (с Изменениями N 1, 2, 3)».

Допустим, речь идет об офисном помещении, где постоянно находится определенное количество работников, занимающихся умственным трудом. Использовать только приточную, либо только вытяжную вентиляцию неразумно, т.к. для обеспечения воздухообмена персонал начнет открывать окна, может появиться неприятный сквозняк, в помещение будет проникать посторонний шум, работоспособность снизится. Разумнее использовать приточно-вытяжную систему, которая создаст необходимый микроклимат.

Свежий воздух всасывается через воздухозаборные решетки и,  очищенный и подогретый, подается в помещение, загрязненный, тем временем, отводится через вытяжку наружу. Использование шумоглушителей остается на усмотрение проектировщиков. Воздуховод может быть подобран таким образом, что воздушная масса будет двигаться, не производя особого шума, а за разговорами коллег, работой офисной техники шум и вовсе не будет слышен.

Схема движения воздуха в приточно-вытяжной системе вентиляции в офисе

Пример: выбор вентиляционной установки для системы вентиляции квартиры

В примере рассмотрим вентиляцию квартиры общей площадью 180-200м². Квартира представляет собой следующие комнаты: кухня, гостиная комната, три жилых комнаты, сан.узел  и ванная комната. Высота потолков в каждой комнате одинакова и равна 3.25 м. Опираясь на СНиП 31-01-2003 Рассчитаем необходимый воздухообмен в каждом помещении квартиры.

Данный воздухообмен можно обеспечивать двумя различными способами:

Вариант I: Использовать ПВУ для воздухообмена в комнатах, в санузле и ванной установить отдельные вытяжные вентиляторы;

Вариант II: Применение в системе вентиляции отдельностоящих приточного и вытяжного вентилятора, которые между собой никак не связаны, (приточный воздух нагревается электрическим калорифером), в санузле и ванной комнате также установить отдельные вытяжные вентиляторы.

 Система воздуховодов в первом и втором случаях существенных отличий иметь не будет.

*ВАЖНО! Существенная разница имеется в случае применения приточно-вытяжной установки в сравнение с применением вентиляторов и электрического нагревателя, поскольку приточно-вытяжная установка обеспечивает нагрев свежего приточного воздуха на 70% за счет теплоутилизацонных теплообменников, остальное количества энергии на нагрев воздуха подводится в электрическом нагревателе.

Расчет затрат электроэнергии в зимний период года (когда необходим подгорев воздуха) на вентиляцию с расходом 300 м³/ч.

Название	Ед. измерения	Вариант I	Вариант II
Воздухообмен	м3/час	300	300
Магистральный воздуховод	мм	160	160
Температура внутри помещения	°С	20	20
Способ нагрева воздуха		Эл-во и  рекуперация	Эл-во
Требуемое количество энергии	кВт	4,96	4,96
Затрачиваемое кол-во из эл. сети	кВт	1,73	4,96
Время работы в течении дня	час	8	8
Затраты на эл. энергию	кВт/час	13,88	39,55
Стоимость кВт*ч эл. энергии	руб/кВт	5,03	5,03
Затраты на эл. энегрию за месяц	руб	2094,22	5983,49



*Формулы , используемые для расчетов

Q = G * C_p * ( t_вн — t_нар )

Вывод: Из приведенных выше таблиц видно, что использование приточно-вытяжных установок экономически целесообразно, в сравнении с использованием отдельно стоящих вентиляторов и электрического нагревателя. В сторону использования приточно-вытяжной установки склоняет то, что в большинстве случаев ПВУ — это компактная и малогабаритная установка, которую можно установить в условиях ограниченного свободного пространства.

Варианты устройства вентиляции

В коттеджах и частных домах есть несколько основных вариантов устройства вентиляции.

Естественная — из санузла, кухни и обязательно котельной (этому помещению необходимо постоянное поступление свежего воздуха для поддержания процесса горения и удаление воздуха с угарным газом).

Принудительная вытяжная вентиляция — из санузла, кухни и естественную из котельной. В таком случае в каждый санузел или ванную устанавливается вентилятор, который включается вместе со светом, либо отдельной клавишей, либо через реле задержки времени, чтобы выключаться спустя некоторое время после отключения света.

Принудительная приточно-вытяжная система — если требуется полноценная система вентиляции для жилых помещений, чтобы в доме постоянно было комфортное состояние внутреннего климата, то нужно использовать принудительную приточно-вытяжную систему. Здесь уместней использовать систему с рекуперацией тепла, т. е. подогревом поступающего воздуха за счет отводимого. Это позволит сэкономить электроэнергию, поскольку на целый дом объем приточного воздуха предполагается достаточно большой и мощность для нагревателя будет равна чуть ли не всей выделенной мощности на дом.

А вот с вентиляцией ресторанов и кафе все несколько сложнее.  Даже небольшое кафе или ресторан является достаточно сложным объектом в плане вентиляции с точки зрения норм и находящимся под особым вниманием проверяющих органов (СЭС, Роспотребнадзор и т.д.). В зависимости от функций, любое заведение необходимо поделить на несколько зон: кухня, санузлы, зал с посетителями, подсобки. Кухню необходимо снабдить автономной вытяжной системой над плитами в дополнение к общей приточно – вытяжной системе.

Приточно-вытяжная система зала с посетителями обеспечивает непрерывный воздухообмен, причем важно не забыть, что количество подаваемого воздуха должно превышать количество удаляемого, это создаст так называемый «воздушный подпор», который не позволит проникать в зал запахам из кухни.

В зоне для курения (в связи с антитабачным законом, это актуально теперь только для заведений, где можно курить кальяны) все наоборот – должно быть небольшое разряжение, чтобы табачный дым активнее выветривался.

В подсобках и кладовых своя система, желательно автоматизированная (например, если хранятся продукты, удобно настроить необходимые параметры – температуру и влажность).

Приточно-вытяжная вентиляция в кафе и ресторане

Управление приточно-вытяжной системой вентиляции

Если в системе используется приточно-вытяжная установка одного производителя, то у нее обычно имеется свой собственный пульт, который может управлять следующими параметрами:

• включением и отключением системы
• производительностью системы (обычно 3-5 режимов по скорости)
• температурой приточного воздуха
• режим работы по таймеру (Некотороые установки приспособлены к привязке режима работы ко времени. Например, понедельник — пятница она работают, а в субботу — воскресенье — отключаются.

ВАЖНО! Если система без блока охлаждения, то температуру можно только нагревать выше уличной до необходимой (для холодного периода года). Летом соответственно понизить температуру притока могут только установки с функцией охлаждения. Они значительно дороже, чем без охлаждения, поэтому чаще проблему с охлаждением решают с помощью системы кондиционирования.

Это стандартный функционал полупромышленных вентиляционных установок. На более сложных моделях установок (сборных) есть возможность спрограммировать практически любую функцию, необходимую заказчику. Например, включение-отключение по датчику углекислого газа, по влажности и т.д.

Пульт управления ПВУ

Как часто необходимо проводить техническое обслуживание приточно-вытяжной вентиляции?

Для обычных объектов – офисы, квартиры, загородные дома необходимо проводить обслуживание не реже, чем 1 раз в год.

Для объектов типа цехов, ресторанов, покрасочных камер и др. , где технологические процессы сопровождаются выделением пыли, краски, стружки, жира от приготовления еды обычно график обслуживания составляется частным образом – это может быть от 4 до 12 раз в год.

В основном, процесс обслуживания заключается в следующем:

• замена неисправных компонентов
• очистка от пыли и промывка фильтров
• очистка от пыли и промывка теплообменника
• проверка электрических соединений, протяжка автоматов в шкафу управления
• чистка воздухораспределительных решеток от грязи и пыли
• проверка крыльчатки и двигателей вентиляторов (балансировка, регулировка при необходимости)
• замер общих расходов и балансировка всей системы


Что важно знать об обслуживании приточно-вытяжной системы

1. Необходимость обслуживания. Если в системе происходит какой-то сбой или выходит из строя какой-то компонент, лучше это заметить во время обслуживания, пока не произошло какой-то аварии и не вышло из строя что-нибудь еще. Как например, при прекращении подачи горячей воды в водяной калорифер, и клапан не перекроет подачу холодного воздуха – калорифер замерзнет и в последствии лопнет, что после подачи воды приведет к затоплению.

2. Стоимость обслуживания. Варьируется в зависимости от размеров вентиляционной системы, количества оборудования и сложности проводимых работ.

3. Доступ к системе. Устанавливая оборудование, следует подумать, что рано или поздно придется проводить техническое обслуживание, поэтому надо обеспечить легкий доступ ко всем частям, которые могут потребовать замены.

На некоторых объектах, особенно связанных с общепитом, необходимо проводить дезинфекцию системы вентиляции – скапливающаяся пыль и грязь в воздуховодах способна провоцировать тяжелые заболевания. Сначала нужно оценить «степень поражения». Потом выбрать метод очистки: механическая очистка, либо использование химических реагентов. В первом случае в ход идут щелочные машины, промышленные пылесосы, продувка; во втором – химические растворы, разрешенные для использования в жилых зданиях и промышленных помещениях. Далее проводится дезинфекция, дизраствор распыляется из эластичной трубки со специальной насадкой. Мера эта необязательна, иногда чистки вполне достаточно, но если обнаружены болезнетворные бактерии на оборудовании – вариантов нет. Провести самостоятельно дезинфекцию нельзя, этим могут заниматься только специальные организации, имеющие на это лицензию государственного образца. Дезинфекции и очистки требуют не только воздуховоды, но и решетки воздухозаборные, лопасти вентилятора, клапаны.

Дезинфекция приточно-вытяжной системы вентиляции

Проведенное вовремя техническое обслуживание – залог правильной работы системы вентиляции и вашей безопасности.

В заключение необходимо отметить, что только качественно спроектированная и смонтированная система приточно-вытяжной вентиляции работает долговечно и не беспокоит своего хозяина, поэтому, разумеется, мы рекомендуем, чтобы и проектирование, и монтаж, и обслуживание делали специализированные организации.

Получить бесплатную консультацию инженера по приточно-вытяжной вентиляции

Получить!

Приточно-вытяжная вентиляция производственных помещений — как лучше организовать?

Удаление отработанного воздуха и обеспечение притока свежего объема – основная задача, которую решает производственная вентиляция. Благодаря ей в цехах и офисах предприятия создается благоприятный микроклимат, положительно действующий на работоспособность персонала. Качественный воздухообмен можно организовать двумя способами: используя естественную или принудительную систему. Каждая из них подразумевает приточную, вытяжную или приточно-вытяжную вентиляцию производственных помещений. В любом случае при организации того или иного способа воздухообмена применяются нормативы, регламентированные СНиП 41-01-2003. На промышленных предприятиях применяется один из трех видов вентилирования цехов: естественный, искусственный (механический) либо комбинированный. У каждого способа свои плюсы и минусы, что стоит рассмотреть подробнее.

Естественная вентиляция

Ее работа связана с физическими свойствами воздуха: изменениями его температуры и давления внутри здания и вне их пределов. Есть два варианта естественного воздухообмена:

1. Неорганизованный. Наиболее простой метод, подразумевающий попадание воздуха внутрь и проветривание за счет негерметичности здания, через зазоры. Неорганизованная вентиляция не в состоянии обеспечить комфортный и постоянный микроклимат.
2. Организованный. В этом случае используются форточки, окна, вытяжные шахты. Они позволяют регулировать объем поступаемого потока. Чтобы его усилить, иногда над рабочим местом (например, кузнечным горном, прессом и т. п.) устанавливают зонт-дефлектор, увеличивающий тягу благодаря разнице давления внизу и вверху (как в дровяной печи). Для поступления свежих потоков могут использоваться воздуховоды с установленными в них фильтрами.

Основной плюс этого способа воздухообмена – отсутствие капитальных вложений.

Аэрация

Это разновидность естественной вентиляции. Здесь необходимо учитывать розу ветров. Это нужно, чтобы вредные вещества из отработанного в цехах потока не попадали в, например, офисные помещения. Желательно, чтобы вентилируемое здание (помещение) располагалось с наветренной стороны касательно производственных цехов. Обмен воздуха происходит посредством окон и световых фонарей благодаря разнице температур и напору ветра. Оптимальная тяга создается при специальных трехуровневых конструкциях форточек. В теплое время свежий поток входит через нижние фрамуги, загрязненный удаляется через верхние.

Искусственная (механическая) промышленная вентиляция

Для ее функционирования используют вентиляторы, обеспечивающие удаление отработанного воздуха и поступление свежего. Данный метод требует финансовых затрат, однако которые оправдывают себя, т. к. способ имеет достаточно плюсов:

• подача воздуха производится из любого удобного места;
• поток можно нагревать или охлаждать, менять влажность, чтобы сформировать благоприятный микроклимат;
• подвод воздуха непосредственно к рабочему месту;
• появляется возможность оперативно выполнить требования природоохранных организаций по качеству воздуха и избежать штрафов.

Механическая вентиляция делится на ряд типов, каждый из которых применяется в соответствии со спецификой производственной деятельности.

Приточная система

Ее назначение – «вливание» в помещения новых потоков извне. Общеобменная вентиляция монтируется там, где температура выше нормы, а вредных веществ сравнительно немного. Отработанный воздух выводится наружу посредством естественной вентиляции – по шахтам через фрамуги. Попутно потоки с грязными частицами подпирает воздух извне, нагнетаемый центробежными либо осевыми вентиляторами. Иногда, если это необходимо, с ними используют калориферы, увлажняющие и подогревающие входные потоки. Их объем регулируют посредством специальных заслонок, клапанов. Приточная система бывает двух типов:

1. В виде моноблока. Наиболее простой вариант: к одному устройству подключается несколько воздуховодов и напряжение питания. Обслуживание – минимальное. Однако такое оборудование стоит немало.
2. Сборная. Здесь придется самостоятельно рассчитывать, сколько и где нужно установить отдельных устройств. Подобный способ требует участия опытных специалистов. Зато сами изделия более доступны по цене.

Приточная вентиляция позволяет нагревать, осушать или наоборот, увлажнять, охлаждать подаваемый извне воздух.

Вытяжной воздухообмен

Это полная противоположность приточной системе. Здесь основное предназначение – оперативное удаление загрязненного потока. Вытяжная вентиляция делается общей либо локальной. В первом случае охватывается все помещение, во втором – конкретное рабочее место. Потоки извне попадают в цеха через фрамуги, форточки, окна. Данный способ воздухообмена обычно используется на складах, в подсобках, т. е. там, где нет опасного для здоровья скопления вредных веществ.

Местная вытяжка

Имеется в виду использование специальных отсосов, захватывающих и выводящих от рабочего места вредные потоки. Например, пыль, газы от сварочных аппаратов. По сути местная вытяжка представляет собой воздушный душ, который «обязан» убрать отработанные потоки, подать свежие и попутно понизить температуру в рабочей зоне. Подобные системы актуальны, например, для плавильных печей.

Особенность местного воздухообмена – возможность использования мобильных передвижных систем. Минимальная скорость потока 1 м/сек.

Система приточно-вытяжной вентиляции производственных помещений (ПВУ)

Наиболее эффективный метод воздухообмена. Его цель – удаление отработанных потоков с вредными частицами и подача в помещения свежего воздуха в «принудительном» порядке. Эта система применяется на производствах, где довольно высокие требования к качеству окружающей среды. Приточно-вытяжная вентиляция производственных помещений – непростой способ воздухообмена, требующий тщательных предварительных расчетов. Сделать их могут только специалисты, которые произведут необходимые замеры общего объема воздуха, количества вредных веществ, в нем содержащихся.

Расчет производственной приточно-вытяжной вентиляции

Изначально потребуется определить, какой объем воздушных потоков необходим для нормальной работы персонала. Если рассчитывать в идеальном случае, когда загрязненные вещества отсутствуют, для определения объема применяется простая формула: L=NxM. Здесь N определяет число работников, а M показывает, сколько воздуха «уходит» на одного из них за час. Согласно номам, для невентилируемых помещений это 60 куб. м/ч, для проветриваемых – 30 куб. м/ч.

Как вычислить объем свежего воздуха, требуемого для замены отработанного? Предусмотрена другая формула: L=Mв/(V-Q). Первое значение – количество загрязненных веществ, регулярно проникающих в помещение (мг/час), V – объем грязных потоков в мг/куб. м, Q – вещества в поступаемом потоке (мг/куб. м).

Где и какую приточно-вытяжную вентиляцию организовать лучше всего?

Оптимальный вариант – установка уже готового модуля, к которому достаточно подключить источник электроэнергии и подсоединить уже разведенные воздуховоды. Тогда появляется возможность регулирования силы подаваемого потока, его физических свойств: влажности, температуры, силы. Использование в таких блоках рекуперации (подробнее об этом далее) позволяет «вытягивать» тепло из отработанного воздуха, что экономит электроэнергию.  Компактные установки этого типа подойдут не только для производственных помещений: их можно использовать для создания комфортного микроклимата в больших загородных домах, коттеджах, различных учреждений. Тогда отпадает необходимость в организации отдельной системы кондиционирования и заметно снижается нагрузка на систему отопления.

Приточно-вытяжная вентиляция с рекуперацией и теплообменником

Это система, способная использовать удаляемый воздух на 30-50%. Данные цифры справедливы для одноступенчатых устройств. Однако на рынке все большую популярность завоевывают более совершенные системы. Имеется ввиду установка с двухступенчатой рекуперацией. Здесь уже достигается эффект в 80-85%, благодаря применению теплового насоса. Данная система показывает лучшие результаты при серьезных перепадах температуры, влажности внутри помещения и за его пределами. В жаркое время года тепловой насос обеспечивает приток охлажденного воздуха. Т. е. заданный микроклимат поддерживается круглый год и нет необходимости в установке кондиционера, организации отопления. Система хорошо показала себя при установке на промышленных предприятиях, в крупных офисах, учреждениях и в частных загородных домах.

По установкам с системой рекуперации существует ограничение. Их нельзя устанавливать в производственных цехах, где в окружающей среде присутствуют взрывоопасные частицы, микроорганизмы, химические вещества, относящиеся к первому, второму или третьему классам опасности.

Требования к промышленным вентиляционным системам

Независимо от того, каким образом осуществляется воздухообмен, в цехах, офисах организаций должны соблюдаться санитарные стандарты, определенные СНиП. Из ключевых положений стоит сказать о наиболее существенных:

1. Система вентилирования должна присутствовать на производстве любого рода: при этом не имеет значения, в какой степени загрязнена окружающая среда и сколько сотрудников работает.
2. Обустройство вентиляционной системы не должно повлечь за собой еще одно загрязнение. В новом оборудовании подобный «вариант» исключен: данное требование относится к устаревшим установкам.
3. Работающая система вентиляции не должна стать источником шума, превышающего санитарные нормы.
4. На загрязненных производствах объем удаляемого воздуха должен превышать количество приточного. В помещениях, где загрязненные вещества отсутствуют (например, в кабинетах), необходимо создать обратную ситуацию. Т. е. выход меньше, приток больше. Тогда удаляемые потоки из цехов не попадут в находящиеся рядом помещения, где воздух чистый изначально. В иных случаях нужно соблюдать баланс выхода и притока.
5. Вентиляционные установки, их монтаж регламентируются специальными пунктами СНиПа. Система может быть любой, важно лишь, чтобы предписанные санитарные нормы с ее помощью выполнялись.

Устройство аварийной вентиляции в промышленных цехах

Чаще всего это отдельная установка, служащая для создания безопасных условий работы на промышленных предприятиях, где возможен выброс веществ того или иного класса опасности. Аварийная система работает, как вытяжная: т. е. ее задача — оперативное удаление воздуха с вредными частицами, чтобы он не успел попасть в другие места.

Заключение

Любая вентиляционная система, независимо от ее типа, должна быть максимально функциональной и грамотно, профессионально обустроена. Только тогда на производстве или офисе, в учреждениях и жилых домах будет круглый год поддерживаться здоровый микроклимат.

3 типа домашних вентиляционных систем (приточная, вытяжная и др.)

12 декабря 2022 г.

Не уверены в различиях между различными типами вентиляционных систем? Позвоните команде TemperaturePro в Орландо по телефону (407) 225-8903!

Каждому дому нужна эффективная система вентиляции для более чистого и здорового воздуха. Необходимо остановить распространение микробов и загрязняющих веществ и обеспечить безопасность пассажиров.

Многие системы вентиляции в Орландо доступны для покупки по разным ценам, но некоторые из них лучше, чем другие. В этом руководстве сравниваются три основных типа вентиляционных систем и объясняются их подкатегории, чтобы помочь вам выбрать подходящую для вашего дома.

Почему важна домашняя вентиляция?

Домашняя вентиляция позволяет свежему воздуху проникать в ваше жилище, а в закрытых помещениях необходима частая регулировка воздуха. Без эффективной системы вентиляции спертый воздух, наполненный загрязняющими веществами, остается внутри, заставляя вас и вашу семью дышать некачественным воздухом. Для каждого дома становится все более важным иметь здоровый воздухообмен для более комфортного проживания и борьбы с плохим качеством воздуха.

Три типа вентиляционных систем

Хотя на выбор предлагается три вентиляционных системы, каждая из них имеет свои подтипы. Сегодня все больше домовладельцев обращаются к системам вентиляции всего дома из-за их эффективности. Они также равномерно распределяют чистый воздух по всему имуществу.

1. Естественная вентиляция

Естественная вентиляция использует ветер для регулирования движения воздуха через двери, окна и любые отверстия в доме. Этот тип не требует оборудования и не работает в экстремальных погодных условиях, например, когда очень жарко, сухо, холодно или ветрено. Негерметичные участки в доме или трещины в фундаменте также пропускают наружный воздух и иногда могут вызывать неприятные сквозняки.

Люди придумали два метода улучшения естественной вентиляции.

• Вентиляция дымовой трубы: Вентиляционное отверстие в нижней части жилого дома всасывает чистый воздух, а вентиляционное отверстие на крыше выпускает застоявшийся и грязный воздух.
• Капельная вентиляция: Небольшие оконные проемы обеспечивают меньше сквозняков и более точный воздухообмен.

Естественная вентиляция является самой популярной из трех типов вентиляционных систем и отличается простотой. Однако он может быть ненадежным и не всегда обеспечивает самый свежий и безопасный воздух для дома. Лучше всего работает в сочетании с другими формами.

2. Точечная вентиляция

Точечная вентиляция работает в местах концентрации и способствует удалению загрязняющих веществ, запахов и влаги. Он должен работать только в течение ограниченного времени для максимальной эффективности. Примерами этого являются вытяжные вентиляторы для ванных комнат и кухонь.

Однако этих систем недостаточно для обеспечения оптимальной вентиляции всего дома, но их вполне достаточно для некоторых помещений.

3. Вентиляция всего дома

Вентиляция всего дома — это новейший и самый передовой тип механической вентиляции. Распределение воздуха равномерно по всему дому, что делает его лучшим из трех типов вентиляционных систем. Этот тип вентиляции может быть установлен непосредственно в существующие системы вентиляции и кондиционирования и воздуховоды для наиболее фильтрованного и безопасного воздуха.

Это наиболее эффективный вариант, так как несколько вентиляторов лучше, чем один, и они усердно работают, чтобы обеспечить свежий воздух в каждой комнате. Здоровый воздух означает более счастливых и здоровых людей. Доступны три подкласса систем вентиляции всего дома, каждая из которых имеет определенные преимущества и недостатки:

Приточно-вытяжная вентиляция

Приточно-вытяжная вентиляция сочетает в себе лучшие аспекты вытяжного и приточного типов, создавая идеальную вентиляцию всего дома. Это обеспечивает равное количество чистого воздуха, поступающего в жилое помещение, и загрязненного воздуха, выходящего из него. Хотя это самый дорогой из трех вариантов, в нем используются две системы воздуховодов и два вентилятора для комфортного охлаждения и обогрева дома и улучшения качества воздуха.

Вытяжная вентиляция

Вытяжные вентиляционные системы идеально подходят для холодного климата и включают один вентилятор и одну вытяжную зону. Недостатки вытяжных систем включают их неэффективность в жарком климате, создавая вредное количество теплого и влажного воздуха, которое может скомпрометировать структуру дома. Это также нагружает систему HVAC и увеличивает счета за электроэнергию, что означает, что это не предпочтительный вариант.

Приточная вентиляция

Наполняет помещение чистым наружным воздухом и работает от источника свежего воздуха, как чердачный вентилятор; однако, как и при вытяжной вентиляции, здесь отсутствует сбалансированный воздухообмен. Это полная противоположность вытяжной вентиляции, которая удаляет грязный воздух, но более доступна по цене и содержит меньше загрязняющих веществ. Он может создавать избыточную влажность и повреждение водой и лучше всего работает в более теплых условиях.

Системы сбалансированной вентиляции могут стоить дороже в зависимости от количества воздуховодов в вашем доме. Окончательная цена будет выше, если вам потребуются дополнительные воздуховоды для сопряжения с вашей системой вентиляции.

Сбалансированные системы позволяют избежать проблем, связанных с приточно-вытяжными системами, и еще больше делятся на две отдельные подкатегории: вентиляторы с рекуперацией энергии и вентиляторы с рекуперацией тепла.

• Вентилятор с рекуперацией энергии , или ERV, охлаждает теплый воздух летом и нагревает холодный воздух зимой. Он работает в контролируемой, закрытой среде и повышает энергоэффективность за счет минимизации потерь энергии. Они исключительно хорошо работают в жарком или более теплом климате и эффективно обменивают влагу и воздух.
• Вентилятор с рекуперацией тепла , или HRV, разделяет воздушные потоки на свежий воздух и старый, грязный воздух. Он обменивается теплом между ними и снижает сумму, которую домовладельцы платят за отопление. Мы рекомендуем вентиляторы с рекуперацией тепла для холодного климата.

Какой тип домашней вентиляции вам подходит?

Ваш климат, бюджет и размер дома могут помочь определить идеальную систему вентиляции. Как правило, для этих климатических условий лучше всего подходят следующие типы вентиляционных систем:

• Приточно-вытяжная вентиляция эффективно работает независимо от того, где вы живете.
• Вентиляция с рекуперацией энергии  хорошо работает в экстремальных погодных условиях (очень жарко или холодно) и обычно стоит дороже.
• Вытяжная вентиляция улучшает качество воздуха в более прохладном климате.
• Естественная вентиляция полезна в районах с естественным бризом и прохладными ночами.
• Точечная вентиляция  эффективна в более холодных местах.

Обратитесь в компанию TemperaturePro Orlando, чтобы получить доверенные услуги по системам вентиляции

Вы рассматриваете возможность модернизации системы вентиляции в вашем доме, но не знаете, с чего начать? К счастью, наша команда в TemperaturePro Orlando разбирается во всех типах вентиляционных систем и может предложить вам лучшие варианты.

В TemperaturePro Orlando мы можем помочь домовладельцам во Флориде найти наиболее энергоэффективную систему для своих нужд. Наши специалисты готовы помочь и ответить на ваши вопросы, поэтому позвоните нам сегодня по телефону (407) 225-89.03!

НАЗАД

CCOHS: 1-Введение

---

О чем говорится в этом документе?

Наверх

Этот документ представляет собой введение в промышленную вентиляцию. Он является частью серии документов по этой теме.

1. Введение
2. Единицы и меры
3. Воздуховоды
4. Вентиляторы
5. Вытяжки
6. Устройства очистки воздуха
7. Установка и обслуживание (общее)
8. Поиск и устранение неисправностей
9. Глоссарий общих терминов

Приведенные выше документы не охватывают качество воздуха в помещении и общую вентиляцию, используемую в офисах, домах и других непромышленных помещениях. Дополнительную информацию см. в документе «Ответы по охране труда» «Качество воздуха в помещении — общие сведения».

---

Что такое промышленная вентиляция?

Наверх

Вентиляция — это механическая система в здании, которая подает «свежий» наружный воздух и удаляет «загрязненный» воздух из помещений.

На рабочем месте вентиляция используется для контроля воздействия переносимых по воздуху загрязняющих веществ. Он обычно используется для удаления загрязняющих веществ, таких как пары, пыль и пары, чтобы обеспечить здоровую и безопасную рабочую среду. Вентиляция может осуществляться естественным путем (например, открытие окна) или механическими средствами (например, вентиляторами или воздуходувками).

Промышленные системы предназначены для удаления (вытяжки) и подачи (забора) определенного количества воздуха с определенной скоростью (скоростью), что приводит к удалению нежелательных загрязнений. Хотя все системы вентиляции следуют одним и тем же основным принципам, каждая система разработана специально для соответствия типу работы и скорости выброса загрязняющих веществ на данном рабочем месте.

---

Зачем нужна промышленная система вентиляции?

Наверх

Вентиляция считается «техническим средством контроля» для удаления или контроля загрязняющих веществ, выделяемых в рабочей среде внутри помещений. Это один из предпочтительных способов контроля воздействия загрязнителей воздуха на сотрудников.

Другие способы контроля загрязнения включают:

• исключение использования опасных химических веществ или материалов,
• заменитель с менее токсичными химическими веществами,
• изменение процесса или
• изменение трудовой практики.

---

Каково назначение вентиляционной системы?

Наверх

Существует четыре назначения вентиляции:

1. Обеспечьте постоянную подачу свежего наружного воздуха.
2. Поддерживайте комфортную температуру и влажность.
3. Снижение потенциальной опасности возгорания или взрыва.
4. Удалить или разбавить переносимые по воздуху загрязняющие вещества.

---

Из каких частей состоит система промышленной вентиляции?

Наверх

Система промышленной вентиляции состоит из двух основных частей: системы подачи свежего воздуха и системы вытяжки.

В общем случае приточная система представляет собой систему отопления, вентиляции и кондиционирования воздуха (ОВКВ) и состоит из:

• воздухозаборник,
• оборудование для фильтрации воздуха,
• нагревательное/охлаждающее оборудование,
• вентилятор,
• воздуховоды,
• воздухораспределительные регистры.

Выхлопная система состоит из:

• Зона «забора воздуха»,
• воздуховоды для перемещения воздуха из одной зоны в другую,
• устройство(а) очистки воздуха,
• вентилятор (вентиляторы) для подачи наружного воздуха и вытяжки загрязненного воздуха из помещений, а также
• разгрузочные трубы.

В серии документов по промышленной вентиляции обсуждаются элементы вытяжной системы.

---

Каковы основные типы систем вентиляции?

Наверх

В промышленных условиях используются механические системы вентиляции двух типов:

Общепромышленная вентиляция снижает концентрацию загрязняющих веществ в воздухе или регулирует количество тепла, аккумулируемого в жарких промышленных условиях, путем смешивания (разбавления) загрязненного воздуха со свежим, чистым, незагрязненным воздухом. Эта система вентиляции также известна как разбавляющая вентиляция .

Местная вытяжная вентиляция улавливает загрязняющие вещества у источника или очень близко от него и выбрасывает их наружу.

---

Каковы основные характеристики вентиляции с разбавлением?

Наверх

Рассеивающая вентиляция обеспечивает подачу и удаление больших количеств воздуха из помещения или здания. Обычно это большие вытяжные вентиляторы, размещенные в стенах или на крыше здания.

Рассеивающая вентиляция контролирует выбросы загрязняющих веществ, образующихся на рабочем месте, путем вентиляции всего рабочего места. Использование общей вентиляции в некоторой степени распределяет загрязняющие вещества по всему рабочему участку и, следовательно, может воздействовать на людей, находящихся далеко от источника загрязнения.

Рассеивающая вентиляция может стать более эффективной, если вытяжной вентилятор будет расположен рядом с незащищенными рабочими, а подпиточный воздух будет располагаться позади рабочего, чтобы загрязненный воздух отводился из зоны дыхания рабочего. На рисунках с 1 по 4 показаны примеры оптимальной компоновки системы вентиляции, а на рисунке 5 — плохая схема разбавляющей вентиляции.

При использовании для контроля химических загрязнителей разбавление должно быть ограничено только ситуациями, когда:

• количество образующихся загрязняющих веществ не очень велико,
• их токсичность относительно умеренная,
• работников не выполняют свои задачи в непосредственной близости от источника загрязнения, а
• скорость выброса загрязняющих веществ относительно равномерна.

Поэтому не рекомендуется рекомендовать использование вентиляции с разбавлением для контроля химических веществ, за исключением растворителей с допустимой концентрацией воздействия более 100 частей на миллион.

Рисунок 1

Рисунок 2

Рисунок 3

Рисунок 4
Рисунки 1–4: Примеры рекомендуемых схем разбавляющей вентиляции

Рисунок 5
Пример нерекомендуемой схемы разбавляющей вентиляции

---

Каковы ограничения вентиляции с разбавлением?

Наверх

В качестве метода защиты рабочих важно знать, что приточно-вытяжная вентиляция:

• Не полностью удаляет загрязнения.
• Нельзя использовать для высокотоксичных химикатов.
• Не эффективен для пыли или паров металлов или большого количества газов или паров.
• Требуется подогрев или охлаждение большого количества подпиточного воздуха.
• Не эффективен для обработки выбросов газов или паров или нерегулярных выбросов.

Обычные «напольные» или «настольные» вентиляторы также иногда используются в качестве средства вентиляции, но эти вентиляторы обычно разносят загрязняющие вещества по рабочей зоне, не контролируя их эффективно. Открытие дверей или окон можно использовать в качестве разрежающей вентиляции, но опять же, этот метод ненадежен, поскольку движение воздуха не контролируется.

В качестве общего примечания, воздушный или «объемный» расход при вентиляции с разрежением в значительной степени зависит от того, насколько быстро загрязняющие вещества попадают в воздух, а также от эффективности процесса смешивания свежего воздуха и воздуха рабочего помещения.

---

Что такое местная вытяжная вентиляция?

Наверх

Местная вытяжная система используется для борьбы с загрязнителями воздуха путем их улавливания в источнике или рядом с ним, в отличие от разбавляющей вентиляции, которая позволяет загрязнителю распространяться по всему рабочему месту. Местная вытяжка, как правило, является гораздо более эффективным способом контроля высокотоксичных загрязняющих веществ до того, как они достигнут зон дыхания рабочих. Этот тип системы обычно является предпочтительным методом управления, если:

• Загрязнители воздуха представляют серьезную опасность для здоровья.
• Образуется большое количество пыли или дыма.
• Увеличение расходов на отопление из-за вентиляции в холодную погоду вызывает озабоченность.
• Источников выбросов немного.
• Источники выбросов находятся вблизи зон дыхания рабочих.

В общем, локальная вытяжная система работает аналогично бытовому пылесосу со шлангом как можно ближе к месту, где может образоваться грязь.

---

Из чего состоит местная вытяжная вентиляция?

Наверх

Местная вытяжная система состоит из пяти основных элементов (см. рис. 6):

• «Колпак» или отверстие, которое захватывает загрязняющее вещество в источнике.
• Воздуховоды, по которым транспортируются содержащиеся в воздухе химические вещества через систему (отработанный воздух) и рециркулирующий воздух.
• Устройство очистки воздуха, удаляющее загрязнения из движущегося в системе воздуха (требуется не всегда).
• Вентиляторы, которые перемещают воздух по системе и выпускают отработанный воздух наружу.
• Вытяжная труба, через которую выбрасывается загрязненный воздух.

Рисунок 6
Компоненты системы местной вытяжной вентиляции

---

Как узнать, какой тип системы вентиляции лучше всего подходит для моего рабочего места?

Наверх

Все промышленные вентиляционные системы при правильном проектировании должны обеспечивать долгосрочную защиту работников. В следующей таблице сравниваются два типа вентиляции, разбавляющая и местная вытяжка.

Сравнение систем вентиляции
Разбавление Вентиляция		Местная вытяжная вентиляция
Преимущества	Недостатки	Преимущества	Недостатки
Обычно более низкие затраты на оборудование и установку.	Не полностью удаляет загрязнения.	Улавливает загрязняющие вещества в источнике и удаляет их с рабочего места.	Более высокая стоимость проектирования, установки и оборудования.
Требует меньше обслуживания.	Нельзя использовать для высокотоксичных химикатов.	Единственный выбор для высокотоксичных химикатов в воздухе.	Требуется регулярная очистка, проверка и техническое обслуживание.
Эффективный контроль малых количеств малотоксичных химикатов.	Неэффективен для пыли или паров металлов или большого количества газов или паров.	Может работать со многими типами загрязняющих веществ, включая пыль и пары металлов.
Эффективный контроль легковоспламеняющихся или горючих газов или паров.	Требуется большое количество нагретого или охлажденного свежего воздуха.	Требуется меньший объем подпиточного воздуха, поскольку выбрасывается меньшее количество воздуха.
Наилучшая вентиляция для мобильных или рассредоточенных источников загрязнения.	Неэффективен для обработки выбросов газов или паров или нерегулярных выбросов.	Меньше затрат на электроэнергию, так как требуется меньше подпиточного воздуха для нагрева или охлаждения.

---

Каковы вообще ограничения любой вентиляционной системы?

Наверх

Некоторые ограничения включают:

• С годами состояние систем ухудшается из-за накопления загрязняющих веществ внутри системы, особенно в фильтрах.
• Требует постоянного обслуживания.
• Для раннего выявления проблем и принятия корректирующих мер необходимо регулярное и плановое тестирование.
• Только квалифицированные специалисты должны вносить изменения в систему вентиляции, чтобы обеспечить ее эффективную работу.

Ниже приведен пример изменений, которые могут повлиять на работу системы:

Рисунок 7
Добавление ответвления вытяжного канала

При добавлении дополнительного вытяжного патрубка к существующему воздуховоду местная вытяжная вентиляция будет втягивать воздух в систему из нового места. Это уменьшит поток воздуха из других мест, которые находятся дальше от вытяжного вентилятора. Это повлияет на поток воздуха через всю систему вентиляции. Это изменение приведет к быстрому засорению системы и к вытяжке воздуха через все воздуховоды, чего может оказаться недостаточно для удаления загрязняющих веществ.

---

Что нужно знать о подпиточном воздухе?

Наверх

Важным аспектом местной вентиляции, который иногда упускают из виду, является необходимость обеспечения достаточного количества воздуха для замены воздуха, удаляемого с рабочего места. Если при вытяжке больших объемов воздуха не обеспечивается достаточное количество подпиточного воздуха, рабочее место «голодает» по воздуху и создается отрицательное давление.

Отрицательное давление на рабочем месте увеличивает сопротивление вентиляционной системы, из-за чего по ней проходит меньше воздуха. Воздух также будет проникать в здание через щели вокруг дверей или окон или другие небольшие отверстия, чтобы попытаться «уравнять» скорость удаляемого воздуха. В результате рабочие зимой могут подвергаться воздействию холодного воздуха, что может привести к дополнительным расходам на отопление.

Один из способов определить, находится ли помещение под отрицательным давлением, — открыть дверь примерно на 3 миллиметра и подержать дымовую трубу (или другой предмет, выпускающий дым) перед отверстием. Если дым втягивается в помещение, значит, в помещении отрицательное давление. Если дым выталкивается из помещения, в помещении создается положительное давление. Если дым поднимается прямо в воздух, то давление в помещении такое же, как и снаружи.
