Установка встраиваемой вытяжки в шкаф с фото и видео

Современная встраиваемая техника — идеальное решение для тех, кто хочет одновременно сохранить облик интерьера и получить дополнительный функционал и удобства. К очень популярной категории таких приборов относятся встраиваемые кухонные вытяжки, которые монтируются непосредственно в шкаф, расположенный над газовой или электрической плитой. Чтобы установить такой прибор правильно, в отдельных случаях потребуется достаточно много квалифицированной работы. В остальных случаях монтаж относительно несложен.

Содержание

1. Размеры и связанные с ними проблемы
2. Какие инструменты и материалы понадобятся для установки
3. Этапы проведения работ
4. Работа с нижней поверхностью шкафа
5. Демонтаж средней полки
6. Прорезка отверстий для прохода воздуховода
7. Установка всех элементов в шкаф
8. Завершение работы

Размеры и связанные с ними проблемы

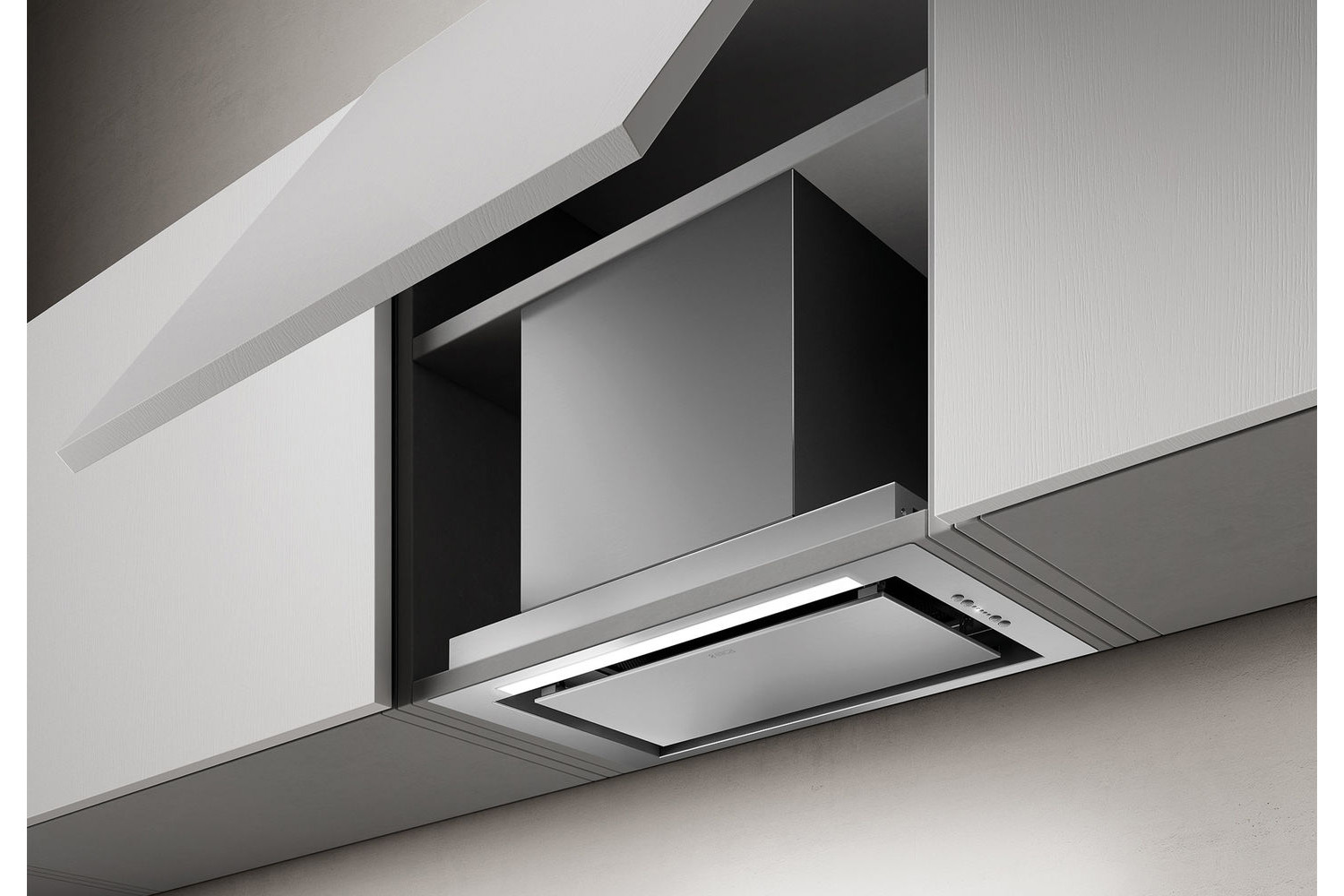

Вытяжка, предусматривающая крепление к средней полке

Современный рынок предлагает множество вариантов встроенной кухонной вытяжки, разной ширины и глубины (зоны, занимаемой по поверхности нижней части шкафа). В зависимости от существующей мебели, может возникнуть несколько ситуаций:

• габариты встроенной вытяжки по ширине больше, чем размерность шкафа. В этом случае потребуется помощь квалифицированных мебельщиков, чтобы модифицировать стенки соседних шкафов, сохранить механику движения дверей;
• размеры встроенной вытяжки меньше габаритов шкафа. В таком случае можно провести монтаж своими руками, если правильно выбрать тип электроприбора.

Еще одна тонкость выбора встраиваемой вытяжки заключается в форме ее корпуса. Все современные модели имеют прямоугольную конфигурацию, поэтому относительно легко монтируются в шкаф.

Более старые варианты могут иметь значительный выступ в зоне воздуховода или даже жесткий воздуховод, который планируется располагать вплотную стене. Однако монтаж всех моделей может быть произведен при соблюдении некоторых правил.

Какие инструменты и материалы понадобятся для установки

Рассмотрим почти идеальный вариант, когда монтаж вытяжки производится в шкаф, расстояние между стенками которого больше или равно посадочному габариту встраиваемой техники, которая предназначена для крепления к внутренней полке. В таком случае для проведения работ понадобится:

• средство разметки — карандаш, однако практика работы с ДСП показывает, что маркер 0.5 мм — лучше;
• рулетка и столярный уголок;
• сверло по дереву диаметром 10 мм;
• электролобзик и пила по дереву типа CleanWood с разверткой зубьев внутрь полотна;
• в случае наличия круглого воздуховода не лишней будет пила для электролобзика, специально предназначенная для криволинейных резов, с прямым зубом и малой шириной полотна;
• отвертка и работ бит для работы с конфирматами;
• четыре пластиковых одинарных уголка;
• шило;
• шурупы типоразмера 3.5×16, по ДСП, белые;
• любой водостойкий полимерный клей (дракон, примус, контактол).

Будет рассматриваться конструкция шкафа с распашными дверками.

Сразу стоит отметить, что монтаж встроенной вытяжки в шкаф с распашными дверками может потребовать переноса петель. Такую работу можно проделать и самостоятельно, однако в статье не будет даваться советов по проведению данного этапа, так как от конструкции двери может зависеть тип петли, размеры посадочных углублений, а также конкретные расстояния, на которых производится монтаж лап фурнитуры.

Пила типа CleanWood Пила для фигурных резов

Этапы проведения работ

Чтобы провести монтаж встроенной вытяжки в шкафу, потребуется:

• удалить всю нижнюю поверхность или вырезать в ней отверстие требуемых геометрических размеров, где будет произведена установка электроприбора;
• демонтировать среднюю полку и просверлить отверстия для завода внутрь кабеля электроподключения;
• прорезать необходимые отверстия в деталях из ДСП для прохода воздуховода, разметить крепление встроенной вытяжки;
• закрепить все элементы в шкаф: встраиваемую вытяжку, полку, двери.

Будем рассматривать все операции последовательно.

Работа с нижней поверхностью шкафа

Чтобы удалить деталь, достаточно открутить боковые конфирматы. Предварительно потребуется расшить заднюю стенку, которая прикреплена к детали из ДСП. Обычно это делается с помощью скоб, однако в кустарных изделиях могут применяться гвозди или шурупы. После расшивки задней стенки удаляются боковые крепежные элементы и снимается нижняя деталь шкафа, которую ничего не сдерживает.

Если нужно прорезать отверстие нужного размера, которое занимает не всю площадь дна шкафа, стоит следовать нескольким требованиям:

• следует вырезать отверстие так, чтобы корпус встроенной вытяжки подходил вплотную к передней стенке шкафа, а не задней. Это позволит не разбирать конструкцию;
• габарит вырезаемой части размечается с помощью маркера и столярного уголка;
• сверлятся отверстия диаметром 10 мм так, чтобы их центры находились четко в углах.

После этого отверстие прорезается. На практике достаточно не разбирать шкаф, просто снять его со стены, демонтировать дверки (для дальнейшего удобства работы с полкой), перевернуть и производить все работы на полу. На следующем видео наглядно показан процесс работы.

Небольшая хитрость. Электролобзик с крупнозубой пилой по дереву и ламинированная ДСП — неблагодарное сочетание. Когда используется пила с прямым направлением зуба (скос вверх, подрыв материала снизу, рез при движении пилы вверх) образуются сколы на верхней стороне плиты сбоку от линии реза. Это — отличное место для попадания влаги и разрушения ДСП. Можно поступить тремя способами. В первом случае торцевая поверхность и зоны сколов промазываются водостойким клеем. Дефекты поверхности будут скрыты, если конструкция встроенной вытяжки имеет бортик. Во втором случае можно взять пилу с обратным зубом (рез производится при движении режущего инструмента вниз). В этом варианте сколы будут внутри шкафа. Однако лучший способ — углубиться в материал по линии реза крепким ножом на глубину в 2-3 мм. После чего, аккуратно ведя пилу с прямым зубом вплотную к сформированной линии, можно избежать появления сколов. Режущий инструмент при этом должен располагаться со стороны части, которая будет удалена.

Демонтаж средней полки

В зависимости от того, как производится установка, для удаления средней полки может быть достаточно просто снять ее с опор или же — открутить боковые конфирматы. В самых запущенных случаях, когда речь идет о изделиях кустарного производства — может быть необходимо расшить заднюю стенку, которую «доморощенные» мастера «для гарантии» прибивают к средней полке скобами или гвоздями.

После демонтажа средней полки сверлятся отверстия для прохода кабеля. Для этого используется сверло по дереву диаметром 10 мм. Вариант с отверстием намного аккуратнее и привлекательнее вырубки углубления по задней части полки, поскольку позволяет лучше защитить зону прохода кабеля от влаги с помощью накладок.

Прорезка отверстий для прохода воздуховода

Частично смонтированный шкаф

Средняя полка и верхняя должны быть модифицированы, чтобы была возможна установка воздуховода. Отверстия для прохода воздуха делаются следующим методом:

• размечается прямоугольник или круг, в зависимости от типа воздуховода;
• если требуется проход прямоугольной формы, сверлятся отверстия в каждом из углов по правилам, описанным выше для удаления части нижней полки шкафа;
• для круглой зоны воздуховода достаточно одного отверстия 10 мм для входа пилы.

Отверстия прорезаются электролобзиком с соблюдением одного из вариантов хитростей, описанных выше. После этого торец ДСП в месте реза тщательно промазывается полимерным клеем для защиты от проникновения влаги.

Следующий шаг — разметка крепления встраиваемой вытяжки. В простейшем случае снятая средняя полка с уже прорезанным отверстием для воздуховода прикладывается к корпусу, после чего с помощью шила делаются наколы в месте будущего расположения саморезов.

Установка всех элементов в шкаф

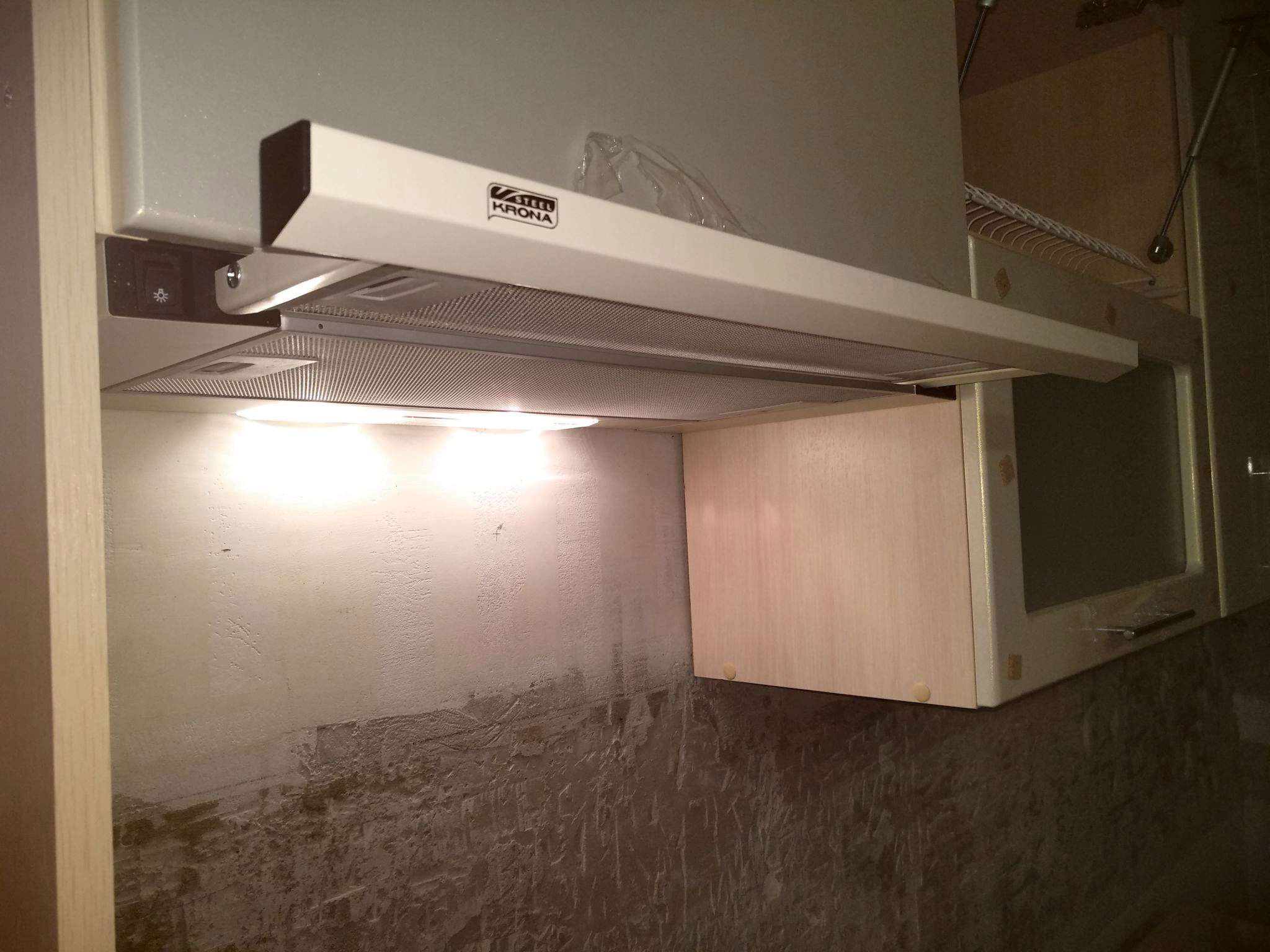

Шкаф в сборе с навешенной дверью

Установка встроенной вытяжки в шкаф всегда подразумевает смещение средней полки. Чтобы расположить ее там, где нужно, потребуются одинарные пластиковые уголки. Работа с таким крепежом проста и доступна даже начинающим. Чтобы минимизировать уровень ошибок при размещении, нужно следовать простой методике:

• уголки прикручиваются сначала к полке, все четыре;
• полка устанавливается на место, удобно это делать, положив шкаф плашмя задней стенкой на пол;
• с помощью шила накалывается место для саморезов на боковой стенке;
• уголки фиксируются с нулевым смещением полки.

После этого можно монтировать вытяжку с помощью саморезов, которые ввинчиваются по заранее наколотым углублениям. На следующем видео наглядно показан процесс работы.

Завершение работы

Последний этап — финальная сборка шкафа и установка дверей. На практике чаще всего конструкция, где собраны воедино корпус шкафа, средняя полка со встроенной вытяжкой — вешается на свое штатное место. После этого монтируется воздуховод, а самым последним шагом — навешиваются двери.

Установка встроенной Вытяжки в Шкаф

Содержание

1. Размеры встроенной вытяжки
2. Монтаж встраиваемой вытяжки в шкаф
3. Поэтапная установка купольной вытяжки
4. Целесообразна ли установка встраиваемой вытяжки в шкаф без воздуховода?
5. Видео: Установка встраиваемой вытяжки

Размеры встроенной вытяжки

Схема вытяжки с точными размерами

Чтобы правильно установить встраиваемую вытяжку, необходимо произвести замеры плиты, существующего шкафа, в который будет встраиваться оборудование. Если это не учесть, то это может привести к тому, что устройство выйдет за габариты шкафа.

Параметры установки вытяжки по высоте

Тогда с ним придется проводить дополнительные манипуляции — менять стенки соседних шкафов или мастерить новый короб, под размеры вытяжки. Выбрав подходящую модель для кухни, которая впишется в интерьер, вы справитесь с установкой самостоятельно, без помощи специалистов.

Наиболее распространенный метод — вентилятор диаметром 60 см с встраиваемой вытяжкой.

Корпус большинства встраиваемых вытяжек имеет прямоугольную форму, что значительно облегчает установку. Ширина приборов варьируется, есть компактные варианты, от 45 до 50 см, которые помещаются в стандартный кухонный гарнитур.

Еще один важный момент, который необходимо учитывать, — это расстояние от плиты до вытяжки. Она должна быть такой, чтобы части устройства находились на безопасном расстоянии от углей печи. Не рекомендуется размещать прибор на большом расстоянии от варочной поверхности, так как это значительно снизит эффективность, пар с запахом готовящейся пищи будет плохо всасываться прибором, необходимая эффективность не будет достигнута.

В инструкции к прибору всегда указаны рекомендуемые значения сантиметров, средние значения для всех приборов следующие:

• Для газовой духовки — от 70 см до 80 см, так как имеется открытый огонь.
• Для электрической плиты оптимальным будет 65-70 см;

Расстояние от газовой и электрической плиты до вытяжки

Размер варочной поверхности также имеет значение, ширина оборудования должна идеально соответствовать варочной поверхности или быть на 1-2 см больше ее. Это обеспечит максимальную эффективность установки, а если она будет меньше варочной панели, часть воздуха не будет захватываться, что снизит эффективность.

Монтаж встраиваемой вытяжки в шкаф

Монтаж следует начинать с мебели, в которую будет встраиваться вытяжка, если шкаф подходит по размерам, то можно продолжить монтаж обычным способом, просто сделав необходимые отверстия в мебели, но это не всегда возможно. Небольшое устройство с параметрами 50-60 см обычно помещается в стандартный кухонный шкаф.

Перед установкой вытяжки необходимо тщательно изучить все размеры и параметры, чтобы правильно подобрать необходимые компоненты и выполнить соответствующие соединения.

Если это не так, то владельцу кухни остается два варианта: заказать новую мебель или демонтировать шкаф, чтобы использовать специальный короб для вытяжки. Последний вариант имеет некоторые преимущества, так как короб собирается отдельно внизу, затем в нем закрепляется вытяжка, и только потом вся конструкция устанавливается на стену.

Вытяжку необходимо собрать отдельно и прикрепить к стене или мебели, что удобнее, чем устанавливать вытяжку непосредственно в шкаф.

Поверх капота устанавливается фасад, поэтому внешний вид капота выглядит аккуратно и стильно. Для решения проблемы недостаточного пространства можно также использовать устройство с минимальным размером — 45 см.

Такую модель можно разместить даже в очень маленьком шкафу. Однако следует отметить, что компактность в данном случае была получена за счет производительности.

Необходимо учитывать этот момент, чтобы не оказалось, что достаточно большая вытяжка не справляется с требуемым объемом работы. Если шкафчик имеет подходящий размер, необходимо сделать в его днище отверстие, в которое будет вписываться вытяжка. Иногда удобнее полностью снять днище, в верхней части шкафа также придется сделать отверстие для кабеля.

В верхней части шкафа необходимо сделать круглое или квадратное отверстие для встроенной кухонной вытяжки.

Он может быть круглым или прямоугольным, все зависит от типа воздуховода. Часто используется гибкая гофрированная конструкция с круглым сечением, но существуют также пластиковые воздуховоды с прямоугольным или квадратным сечением.

Воздуховод соединяет карниз с отверстием в стене, ведущим к общему вентиляционному каналу в многоквартирном доме или непосредственно на улицу, если это частное строение. Сделайте еще один вырез в задней стенке шкафа для монтажа устройства и установки розетки.

После подготовки всех необходимых отверстий в шкафу можно приступать непосредственно к установке устройства. Сначала закрепите вытяжку в шкафу или коробке, убедившись, что подвижная часть устройства свободно скользит на требуемую ширину.

Встроенная секция вытяжки должна быть удлинена таким образом, чтобы она охватывала всю поверхность варочной панели. Только в этом положении воздух в помещении может быть эффективно очищен.

Затем к разъему в верхней части устройства прикрепляется к воздуховоду с помощью зажима. Это приспособление специалисты рекомендуют делать съемным, чтобы оставалась возможность легкого удаления. Некоторые мастера сразу используют герметик, но профессионалы не всегда одобряют такое решение.

Для правильного размещения встраиваемой вытяжки в шкафу может потребоваться установка внутренней вертикальной перегородки, которую рекомендуется сделать съемной.

Периодически конструкцию необходимо будет разбирать для очистки от скопившейся смазки и другого мусора. Однако следует помнить, что соединение должно быть достаточно плотным, чтобы обеспечить эффективное удаление загрязненного воздуха из кухни.

Чаще всего воздуховод вытяжки выводится из шкафа вертикально, но иногда для этой цели используется боковой выход через заднюю стенку. Не рекомендуется сверлить отверстия «на глаз», сначала следует сделать разметку.

Некоторые модели вытяжек поставляются с удобным шаблоном, который значительно облегчает разметку места установки устройства на полу. Если такого шаблона нет, необходимо сделать отметки обычным способом, т.е. с помощью рулетки и строительного уровня. Вытяжка должна быть установлена строго горизонтально.

Установка вытяжки, встраиваемой в столешницу, обычно производится после сборки всего кухонного гарнитура, чтобы вся конструкция была удобной и выглядела аккуратно. Поскольку в соединителях для вытяжки обычно используются болты со штифтами, после установки вытяжки в коробку в соответствующее отверстие необходимо установить специальный переходник для подключения воздуховода.

Затем остается подвести его к вентиляционному каналу, при этом каналы к вытяжке должны быть как можно короче, так как этот показатель влияет на общую эффективность работы устройства. Максимально допустимое количество изгибов — три.

Эти моменты следует учитывать уже на этапе проектирования кухни, рекомендуется устанавливать плиту как можно ближе к общему вентиляционному каналу дома. Диаметр воздуховода должен соответствовать размерам предусмотренного патрубка. Как правило, этот показатель должен составлять 120 мм или более.

Шнур питания следует прокладывать вверх, чтобы он не перегревался вблизи варочной панели. Розетка обычно расположена на задней панели варочной панели.

Важным моментом является выбор правильного расположения кабеля питания, он не должен проходить непосредственно над варочной панелью.

Кабель должен быть закреплен внутри шкафа, а розетка для его подключения должна быть установлена в области задней стенки, где установлена вытяжка. Вы также можете выбрать другое место для розетки, главное, чтобы эта часть прибора не перегревалась при включенной варочной панели.

После завершения всех монтажных работ подключите устройство к источнику питания, вытащите часть кожуха и проверьте его работу.

Вентилировать кухонное пространство можно также с помощью вытяжного вентилятора, но если помещение уже оборудовано вытяжкой, то использование дополнительных устройств считается излишним.

Поэтапная установка купольной вытяжки

Перед установкой вытяжки необходимо определить точное положение печи по отношению к выходу вентиляционного канала. Обычно печь устанавливается точно вдоль оси вентиляционного канала, после чего начинается монтаж оборудования.

1. Используя карандаш, нивелир, рулетку или линейку, нарисуйте вертикальную осевую линию на стене от центра варочной панели до проема воздуховода.
2. Отметьте высоту нижнего края купола и проведите горизонтальную линию.
3. Измерьте расстояние от монтажных отверстий на куполе до нижнего края крышки двигателя.
4. Просверлите отверстия для шпилек и вставьте полимерные детали.
5. Для установки купола вам понадобится лестница и дополнительные руки, после того как колпак будет наклонен, совместите монтажные отверстия с пазами для шпилек и вбейте винты.
6. Отметьте нижний край канала на стене.
7. Лишняя часть трубы отрезается, Делать это пилой ни в коем случае нельзя, зубья пилы оставят зазубрины и повредят эмаль, Резать угловым станком, лобзиком или циркулярной пилой.
8. Навес обычно поставляется с монтажной рамой, каналом для отверстий или расширительным перфоратором, либо заклеивается цементным раствором по размеру рамы.
9. Необходимо закрепить раму в канале с помощью дюбелей, герметика или клея.
10. Вставьте воздуховод в карниз и прикрепите верхний конец к раме.
11. Все стыки должны быть защищены герметиком.
12. Перед установкой воздуховода необходимо установить точку питания, что мы рекомендуем делать в двух вариантах:

• Во втором случае мы пытаемся спрятать воздуховод за корпусом купола в соседнем навесном шкафу. На нижней полке или на боковой стенке монтажной розетки, на конце штекера крепления кожуха кабеля, подключите розетку к сетевому кабелю, который проходит от коробки за стенками шкафа.
• На осевой линии трубы над куполом просверлите керном место для коробки и установите ее на цементный раствор. Просверлите отверстие в коробке с помощью пилы и вставьте электрические провода при выключенном электросчетчике, затем подключите провод питания вытяжки к сетевому проводу через клеммную колодку. Отверстие заделывается мастикой, коробка закрывается крышкой, восстанавливается отделка стен;

В обоих случаях снаружи не видно проводов и коробок, что влияет на эстетическое восприятие установленных устройств.

Целесообразна ли установка встраиваемой вытяжки в шкаф без воздуховода?

Только вам решать, следует ли устанавливать вытяжку непосредственно в вентиляционный канал. Объем помещения, частота использования плиты и условия подачи наружного воздуха — все это факторы, которые влияют на выбор вытяжки: проточная или рециркуляционная.

Если вас устраивает только вытяжное устройство с фильтром, которое рециркулирует очищенный воздух, то воздуховод вам не нужен.

Видео: Установка встраиваемой вытяжки

Источники

• Https://berkem.ru/kuxnya/kak-vstroit-vytyazhku-v-shkaf-svoimi-rukami/
• Https://sovet-ingenera.com/vent/montazh/vstraivaemaya-vytyazhka.html
• Https://made-box.ru/samostoyatelno/kak-ustanovit-vstraivaemuyu-vytyazhku-v-shkaf-na-kuhne.html
• Https://arbolit.org/materialy-i-instrumenty/kak-samostoyatel-no-vstroit-vytyazhku-v-shkaf.html

Как установить вытяжку под шкаф

Итак, вы устанавливаете на кухне новую вытяжку, но не знаете, как это сделать?

Вы обратились по адресу. В этом руководстве мы рассмотрим пошаговый процесс установки вытяжки под шкаф.

Перед началом работы

Существует два различных типа вытяжек под шкафами: с каналом и без канала .

Этапы установки различаются в зависимости от типа устанавливаемой вытяжки. Бесканальные вытяжки, как правило, проще, так как установка воздуховода вытяжки может добавить несколько дополнительных шагов к общему процессу. Тем не менее, если вы устанавливаете новую вытяжку вместо предыдущей канальной вытяжки, воздуховод может быть уже на месте.

Независимо от того, какой тип вытяжки вы выберете, важно следовать инструкциям по установке конкретного изделия. Это руководство даст вам базовые знания о том, как установить вытяжку под шкафом, но оно не может учитывать все различные стили и спецификации.

Инструменты, которые вам понадобятся

Большинство из них, вероятно, у вас уже есть:

• Бесконтактный тестер цепи
• Уровень
• Дрель с винтовым наконечником
• Сверла
• Гайки для проводов
• Инструмент для зачистки проводов
• Отвертка
• Клейкая лента

Соберите все инструменты, прежде чем начать, чтобы облегчить работу.

Как установить вытяжку под шкаф

Шаг 1.

Отключите источник питания

Отключите автоматический выключатель зоны, с которой вы будете работать, и убедитесь, что он остается выключенным на протяжении всей установки. Вы будете работать с проводами и цепями, поэтому вам необходимо обеспечить свою безопасность, отключив электропитание. Перед началом работы проверьте провода с помощью тестера цепей.

Следующие четыре шага относятся только к канальным вытяжкам. Если вы устанавливаете вытяжку без воздуховодов, перейдите к шагу 6 .

Шаг 2. Снимите старую вытяжку

Если вы заменяете существующую вытяжку, сначала необходимо снять старую. Отвинтите гайки проводов, чтобы отсоединить провода. Попросите кого-нибудь стабилизировать диапазон, пока вы ослабляете винты, удерживающие его на месте. Выверните винты, затем снимите старую вытяжку.

Шаг 3. Проверка существующих воздуховодов

Если вы подключаете канальную вытяжку к уже существующему воздуховоду, убедитесь, что новая вытяжка совместима с уже установленным воздуховодом. В большинстве вытяжек под шкафами используются воздуховоды, которые проходят вверх через шкафы, прежде чем выйти наружу, но некоторые из них проходят прямо через стену. Заранее узнайте, какой воздуховод у вас есть, и убедитесь, что ваша новая вытяжка сможет к нему подключиться.

Шаг 4. Просверлите вентиляционное отверстие

Если вы устанавливаете новую канальную вытяжку с нуля, вам потребуется вырезать отверстие в стене (и, возможно, в шкафах) для прохода воздуховода. Точное место и способ вырезания отверстия будет зависеть от конкретной вытяжки, которую вы устанавливаете. Новая вытяжка должна поставляться с инструкциями и, возможно, шаблоном для определения расположения отверстий.

С помощью уровня определите центр пространства стены и отметьте эту точку карандашом. Поместите шаблон на это место и начните сверлить область выреза. На этом этапе вы также можете просверлить места для электропроводки, если только вы не планируете нанять электрика для обработки всей проводки.

Закончив сверление или вырезание вентиляционного отверстия, проверьте наличие труб или шпилек в пространстве за гипсокартоном. Любые препятствия в этом пространстве должны быть перенаправлены, и, в зависимости от вашего уровня навыков и уверенности, вы можете нанять генерального подрядчика для выполнения этой части установки.

После того, как все препятствия будут устранены, установите воздуховод наиболее эффективным и прямым способом, ведущим наружу. Заклейте стыки клейкой лентой.

Шаг 5: Крепление вытяжки к стене

Теперь вы готовы установить вытяжку. Большинство вытяжек также поставляются с шаблоном для этого. Отметьте места для крепежных винтов в соответствии с шаблоном.

Если вы монтируете плитку на стену, вам может понадобиться сделать несколько небольших отверстий перед сверлением, чтобы не повредить плитку.

Если вы монтируете шкафы, убедитесь, что они достаточно прочные, чтобы винты не выпадали после установки вытяжки на место. Если шкафы тонкие, вы можете добавить несколько армирующих блоков, чтобы просверлить в них винты.

Используйте сверло подходящего размера, чтобы просверлить отверстия для винтов. Затем замените сверло наконечником винта и просверлите винты.

После того, как винты будут на месте, проверьте совмещение с вентиляционным отверстием. Выровняйте по мере необходимости.

Установите капот на место и подключите провода. Там будут провода для питания вентилятора вытяжки и освещения, а также заземляющий провод в стене, который соединяется с заземляющим винтом вытяжки. Подключить провода достаточно просто: соедините черные провода от вытяжки с черными проводами в стене и повторите процесс с белыми проводами. Однако, если вы не уверены в выполнении электромонтажных работ, вы можете нанять электрика для этой части.

Шаг 6 (для вытяжки без воздуховодов): Найдите центр стены

Использование вытяжки без воздуховода значительно облегчит установку вытяжки под шкафом. Если вы устанавливаете вытяжку без воздуховодов, используйте уровень, чтобы найти центр пространства на стене и отметить его карандашом. Используйте прилагаемый шаблон, чтобы отметить отверстия для винтов. Если шаблон не был предоставлен, попросите кого-нибудь подержать вытяжку на месте, пока вы отмечаете отверстия, а затем отложите ее в сторону.

Шаг 7: Установка вытяжки

Используйте сверло соответствующего размера, чтобы просверлить отверстия для винтов и проводов. Как и в случае с канальными вытяжками, добавьте усиливающие блоки для винтов, если вы монтируете на тонкие шкафы, и будьте осторожны, чтобы не повредить плитку, если вы монтируете на плиточную стену.

Установите вытяжку на место с помощью крепежных винтов и протяните проводку в задней части вытяжки. Подсоедините провода к электропроводке вытяжки с помощью гаек для проводов, совместив их по цвету, и прикрепите провод заземления стены к винту заземления вытяжки. Если вам неудобно работать с электричеством, попросите электрика сделать эту часть.

Заключение

Вот и все! Не забудьте следовать конкретным инструкциям, прилагаемым к вытяжке , и все будет готово. Наслаждайтесь своей новой вытяжкой, надежно установленной под кухонными шкафами.

Как установить вытяжку под шкаф

Как установить вытяжку под шкаф?

Вытяжка может отводить тепло и дым из кухни с помощью внутреннего фильтра и вентилятора. Их обычно приобретают вместе с печкой, но можно купить и отдельно в магазине.

Несмотря на то, что крупную бытовую технику в вашем доме необходимо устанавливать профессионалами, установить вытяжку без профессиональной помощи довольно просто, если вы используете правильную технику и инструменты.

Мы даем советы по , как правильно установить вытяжку под шкаф .

Подготовка к установке вытяжки под шкафом – Вещи, которые вам понадобятся

• Вытяжка
• Бесконтактный тестер цепи
• Сверла
• Электродрель с винтовым наконечником
• Проволочные гайки
• Инструмент для зачистки проводов
• Отвертка

Установка вытяжки под шкафом – часть 1

Снять существующую вытяжку, если она есть

Это очень просто. Просто отсоедините провода вашего старого капота, аккуратно отвинтив все гайки проводов, а затем разъединив соединения. Теперь попросите вашего партнера удерживать существующую вытяжку на месте, пока вы ослабляете все винты, удерживающие ее на месте. Снимите его с винтов и положите. Также удалите все ослабленные винты.

Выбор новой вытяжки

• проверитьВыберите лучшую вытяжку под шкафом и ту, которая легко закрывает вашу плиту и есть не менее 22-24 дюймов клиренса . Выбранная вами вытяжка должна выступать на несколько дюймов со всех сторон зоны приготовления пищи.
• проверитьУбедитесь, что вытяжка, которую вы выбираете, имеет лучший рейтинг CFM . Этот рейтинг представляет собой количество воздуха, которое вентиляционное отверстие может легко прокачивать каждую минуту (в кубических футах в минуту). Вы можете быстро найти это число, умножив площадь вашей кухни на 2250 кубических футов в минуту.
• checkИнвестируйте в вытяжку подходящего размера , которая легко помещается. Вы можете приобрести размеры 36″, 48″ и 60″ на рынке. Важно, чтобы вентиляция вашей вытяжки проходила через правильное место в стене. Доступные в наши дни вытяжки могут вентилироваться либо через крышу, стену, либо через шкафы, установленные наверху.
• checkЕсли вы хотите подсоединить новую вытяжку к существующей вентиляционной трубе, важно, чтобы она находилась в правильном положении и могла легко подсоединяться. Если, например, вытяжка поддерживает верхнюю (шкафную) вентиляцию, но ваша текущая вентиляционная труба проходит прямо через стену прямо за вентиляционным отверстием, вы не сможете соединить их.

Снимите крышку вытяжки, фильтр и вентилятор под ней

Сначала снимите фильтры, а затем снимите нижние панели с помощью отвертки. Теперь проверьте нижнюю часть нижней панели и убедитесь, что разъем воздуховода, находящийся там, отвинчен. Он размещен здесь, чтобы предотвратить повреждение бленды во время транспортировки.

Наконец, убедитесь, что вы удалили заглушку перфорированного воздуховода, расположенную в задней части вытяжки. Для этого можно использовать молоток и шлицевую отвертку, но работайте осторожно, чтобы не повредить металл.

• В целях безопасности необходимо отключить электропитание контура.
• Также проверьте, не выключены ли выключатели питания и освещения вашей старой вытяжки.
• Если у вас новая вытяжка подключаемого типа, вам просто нужно отключить ее и пропустить этот конкретный шаг.

Установка вытяжки под шкафом – часть 2

Подготовка вентиляционного отверстия на вентилируемых вытяжках

Если вы планируете заменить старую вытяжку, нет необходимости сверлить новый прямоугольник для вентиляционного отверстия или устанавливать какие-либо воздуховоды. Однако, если вы устанавливаете совершенно новую вытяжку, вам придется проделать для этого дополнительную работу.

Проверьте шаблон инструкции

Проверьте шаблон инструкции, чтобы сделать место на вашем шкафу или стене для идеального выреза для вентиляции, чтобы обеспечить правильную установку вытяжки под шкафом.

В наши дни к вытяжкам прилагается шаблон инструкции. Используйте водный или лазерный уровень, чтобы отметить точное среднее положение на стене на кухне.

Теперь выровняйте шаблон прямо по центру стены и плотно приклейте его скотчем. В этот момент начните сверлить вырез. Убедитесь, что вырез идеально соответствует вырезу вашей вытяжки. Этот шаг важен для обеспечения беспрепятственной установки вытяжки под шкафом.

При необходимости можно просверлить и проводку вытяжки. Если вы мало знаете об этой части, наймите электрика для этой части проекта.

Вырез или просверлите отверстие для вентиляционного отверстия

Используйте стеновую панель или дрель, чтобы правильно прорезать гипсокартон, чтобы получить идеальную форму выреза.

Если пространство за вашей стеной свободно от труб или стоек, то вам повезло! Однако, если там есть шпильки или волынки, есть так много обходных путей.

Обход препятствий, которые вы найдете в вырезе

При вырезании отверстия для вытяжки для установки вытяжки под шкафом, если вы встретите трубы, откройте более широкий прямоугольник стены, чтобы обеспечить беспроблемную работу. Затем сделайте эти три вещи:

• проверкаПереложите трубу и припаяйте ее так, чтобы отверстие оставалось полностью свободным. Если вы не можете справиться с этим, вызовите генерального подрядчика или профессионального сантехника.
• checkПросверлите 1 X 4 планки прямо в нижней и верхней части стены, чтобы закрепить ее новой заплатой. Это дает совершенно новую настенную панель, закрывающую отверстие.
• checkПросверлите, наклейте ленту, а затем замажьте эту заплатку на стене, чтобы закрыть это отверстие. Как только он высохнет, вы можете удалить этот оригинальный вырез для выхлопной трубы, используя свой шаблон.

Следуйте описанной выше процедуре. Установите важные воздуховоды таким образом, чтобы они безопасно выходили за пределы вашего дома. Имейте в виду, что вентиляция не может заканчиваться внутри чердака или стены — выхлоп должен проходить через воздуховод снаружи дома.

Установка вытяжки под шкафом – часть 3

Установка вытяжки

• флажок Отметьте все отверстия для кабеля и винтов. На этом этапе используйте шаблон, прилагаемый к вашей вытяжке. Если его нет в наличии, крепко держите бленду на месте и попросите вашего партнера отметить внутри этих отверстий винты для установки бленды.
• checkПросверлите все винты или монтажные кронштейны в шкафу или в стене над
• checkТочное место, где вы будете сверлить винты, зависит от того, монтируете ли вы вытяжку в существующий шкаф или в кухонную стену.
• checkЕсли вы монтируете в свой существующий шкаф, вы можете просверлить винты только наполовину в вашем шкафу; если вы монтируете на стену с помощью кронштейнов, просверлите винты прямо в стене — ваша вытяжка должна легко скользить по всем этим винтам, а затем опираться на верхнюю часть этих винтов.
• checkЕсли вы планируете монтировать в стену, а ваша стена выложена плиткой, попробуйте использовать молоток и набор гвоздей, чтобы просверлить меньшие отверстия прямо в плитке. Таким образом, плитка не повредится при сверлении монтажных кронштейнов в стене кухни.
• checkДля тонких шкафов лучше всего установить несколько деревянных брусков для размещения и укрепления крепежных винтов. В этот момент проверьте выравнивание. Вентиляционное отверстие должно точно совпадать с отверстием, сделанным для воздуховода вытяжки для вентилируемой вытяжки.
• checkВыполните повторную настройку (при необходимости) перед тем, как затягивать винты.

Подключение проводов вытяжки

Кабель должен проходить с внутренней стороны стены прямо через имеющийся кабельный отсек вытяжки. К светильнику и вентилятору должны быть подключены белые и черные провода. Если вы не уверены в электрических соединениях, обязательно позвоните своему электрику.

• проверить Два черных провода в вытяжке нужно соединить с черным проводом, идущим от стены.
• checkЭтот процесс следует повторить с проводами белого цвета.
• checkЗеленый провод заземления от стены должен быть закреплен на винте заземления вытяжки.
• checkЕсли вы хотите использовать вилку вытяжки, просто вставьте ее в розетку.

Теперь закрепите маслоотражатели на вытяжке и снова установите фильтры. Установите крышку капота с помощью винтов. Включите вытяжку и проверьте работу ее освещения и вентилятора.

Если вытяжка вентилируется, проверьте выступающий воздуховод, чтобы обеспечить правильную вентиляцию.

Как установить вытяжку под шкафом

Дополнительные советы по правильной установке вытяжки на крыше

Вы также можете установить вытяжку на крыше.

Необходимые инструменты:

• checkСетевая дрель
• checkПистолет для герметика
• чекМолоток
• checkМом
• проверкаЛобзик

Материалы, необходимые для данного конкретного проекта:

• checkАсфальтовый кровельный цемент
• регистрация4-в. гибкий и жесткий воздуховод с соответствующей изоляцией
• checkКровельные гвозди
• checkВентиляционное отверстие на крыше

Выберите вентиляционное отверстие на крыше и просверлите отверстие в этом конкретном месте. Он должен находиться недалеко от вентилятора. Сверло должно оставаться торчащим через крышу, потому что так вам будет легче найти отверстие. Поднимитесь на крышу и используйте сабельную пилу, чтобы вырезать маленькое круглое отверстие диаметром 4 дюйма. Теперь измерьте квадрат немного больше, чем выступающая часть вентиляционного отверстия.

Теперь вы можете снимать битумную черепицу с помощью крюка на универсальном ноже. После этого нанесите битумный кровельный цемент на нижнюю сторону вентиляционного отверстия. На этом этапе вентиляционное отверстие следует осторожно скользить под черепицей таким образом, чтобы оно надлежащим образом закрывало верхнюю половину фланца вентиляционного отверстия. Нижняя часть фланца располагается прямо на верхней части черепицы. Теперь прибейте нижние углы с помощью нескольких кровельных гвоздей и смажьте эти головки.

Стоимость установки вытяжки

Для базового проекта стоимость установки вытяжки составляет от 350 до 780 долларов за вытяжку.
