Как установить трубы в ванной: как провести, развести, правильная разводка от стояка, укладка пластиковых труб

Как сделать разводку труб в ванной комнате своими руками, фото вариантов, типовые схемы разводки труб

Если вы затеяли масштабный ремонт в ванной комнате, в ней потребуется заменить все коммуникации. Поскольку это помещение – особенное, требуется, чтобы после ремонта подача воды могла продолжать исправно осуществляться для ваших нужд. Поэтому в ходе ремонта в ванной одной только замены старого оборудование на новое будет недостаточно. Практически все современные приборы для ванной отличаются от старых не только своим внешним видом, но и в плане размеров. Поэтому следует создать разводку труб в ванной, продумать схему такой разводки, которая бы соответствовала новым приборам. Также разводка труб в ванной потребуется и тогда, когда вы подключаете воду в ванной впервые.

• Как правильно подобрать трубы
• Разводка труб в ванной: составление схемы и фото
• Способы разводки труб и прокладки трубопровода
• Как подвести трубопровод к полотенцесушителю
• Как провести канализацию
• Установка труб в ванной своими руками
• Снимаем старые трубы и ставим новые
• Соблюдение правил безопасности

Как выглядит разводка труб в ванной своими руками и что она собой представляет, мы и расскажем в данной статье.

Как правильно подобрать трубы

Чтобы правильно и качественно выполнить разводку труб в ванной комнате, следует правильно подобрать материалы. На сегодняшний день лучшими вариантами считаются модели из таких материалов, как:

• металлопластик;
• полипропилен;
• медь.

Однако последний материал очень дорогой, да и монтаж таких труб своими руками в ванной выполнить не получится, придется вызывать мастеров.

Металлопластиковые трубы установить будет намного проще, а их стоимость зависит от количества фитингов. Чтобы их поставить, следует сделать точные разметки их отрезков, а также правильно скрепить фитингами. Сделать разводку труб в ванной с их помощью своими руками сможет даже новичок.

А вот пропиленовые материалы, хоть и приемлемы в плане стоимости, но вот устанавливать их будет намного сложнее.

И те и другие модели обладают рядом таких преимуществ:

• конструкция не подвержена коррозии;
• низкая теплопроводность;
• долгий срок эксплуатации;
• приемлемая стоимость.

Разводка труб в ванной: составление схемы и фото

Перед тем как просчитать разводку труб в ванной, нужно для начала выбрать места для расположения сантехники. Когда это будет готово, тогда уже следует приступать к разработке схемы разводки труб в ванной комнате.

Такая схема включает в себя места размещения всех соединительных элементов, кранов, счетчиков для воды и других элементов. Благодаря ей вы просчитаете количество отводов и соединений и поймете, куда лучше подключать предметы сантехники.

Стандартными составляющими схемы по разведке труб в ванной являются:

• счетчики на воду;
• запорно-регулирующие арматурные элементы;
• фильтры;
• фитинги;
• редуцирующие и обратные клапаны;
• подвод по направлению от стояка к сушилке;
• коллектор для канализации.

Когда вы определились с тем, где поставите сантехнику, то сможете в зависимости от их размеров, просчитать размеры и подводящих участков. После этого расчета и расчета количества дополнительных аксессуаров вы сможете подобрать и оптимальную разводку труб в ванной.

Способы разводки труб и прокладки трубопровода

Способов разводки труб существует три:

• коллекторная;
• последовательная;
• разводка с проходными розетками.

Последний способ практически не используется, поэтому рассмотрим первые два из них.

Коллекторную разводку труб выполнить своими руками сложно, поэтому лучше ее доверить специалистам. При данной разводке на каждую из труб ставят запорные краны. При этом трубы ведут к каждому из приборов сантехники. Чтобы ее сделать есть возможность ремонтировать лишь определенный элемент без необходимости отключать всю систему подачи воды. При коллекторной схеме вода сможет равномерно распределяться по всем точкам своего использования, однако расход материала очень большой.

А вот последовательная разводка выполняется проще. При ней подразумевается, что магистральный трубопровод идет последовательно от одного предмета сантехники к следующему.

Недостаток ее состоит в том, что напор воды осуществляется неравномерно, если все приборы работают в одно и то же время.

Способов прокладки трубопровода в ванной существует два:

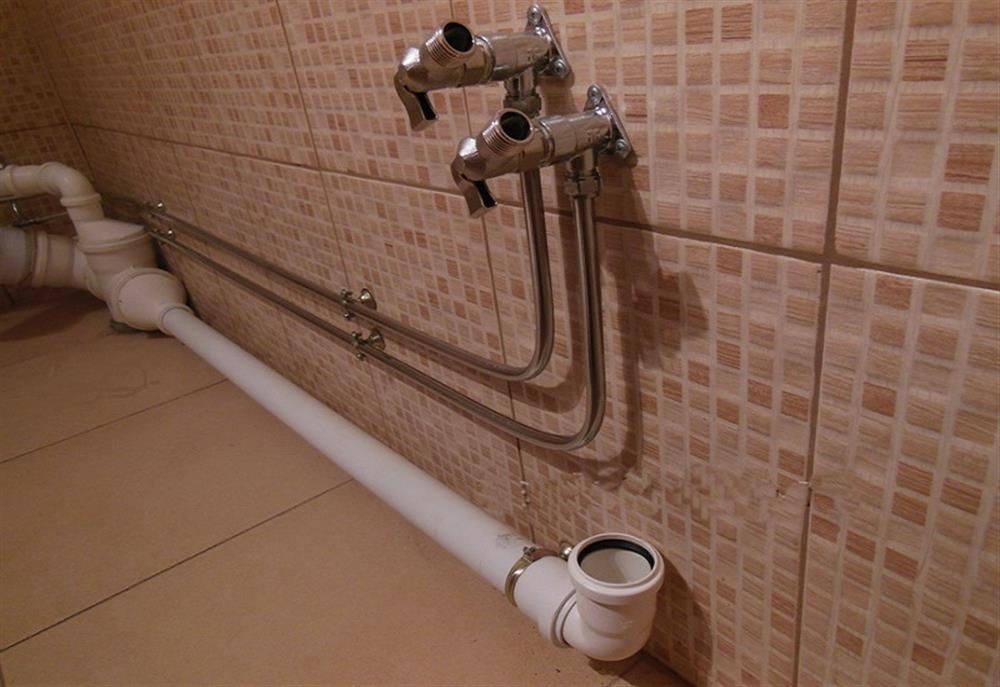

• открытая разводка труб;

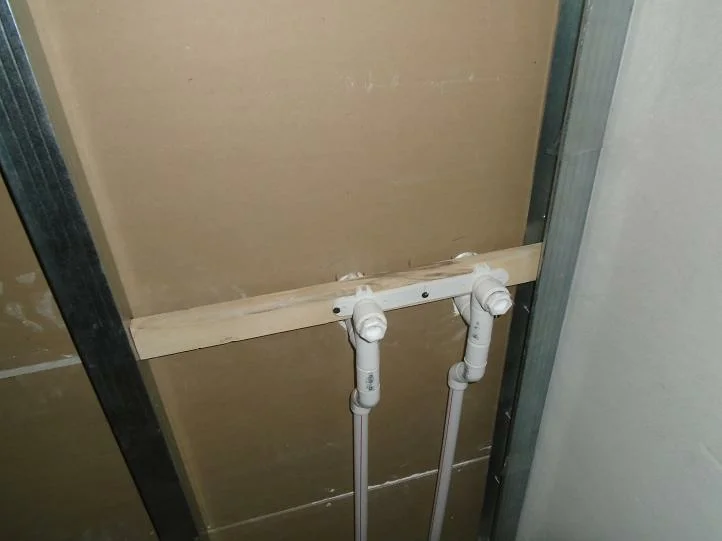

• скрытая.

При открытом варианте все трубы остаются на виду в ванной, а вот второй способ предусматривает их укладки в специальные ниши, которые потом заштукатуривают, тем самым скрывая их от взора владельцев квартиры.

Такой вариант достаточно сложный, также скрытую разводку нельзя создать в несущих стенах, а соединять при ней трубы можно только в доступных местах. Трубы, которые будут скрываться от глаз, оснащаются гофрорукавом для защиты от повреждений и для компенсации термического расширения трубопровода горячей воды от конденсата провода, по которому идет холодная вода.

Как подвести трубопровод к полотенцесушителю

Подводящие конструкции можно протянуть к сушилке от отопительного стояка или же магистрали горячей воды, но не забывайте о том, что при наличии центрального отопления, радиатор будет работать лишь во время отопительного сезона. Кроме того, если врезать отводы в отопительную систему, нужно будет перекрывать воду на стояке, а это следует предварительно согласовывать с коммунальщиками в своем доме.

Лучше всего подключаться от горячего трубопровода, а для удобства и с целью экономии горячей воды между сушилкой и магистралью лучше поставить байпасную перемычку, соединяющую прямую и обратную трубы. В вот шаровые краны перед и после змеевика смогут отсекать сушилку при необходимости ее сменить или с целью сохранения теплого воздуха в помещении.

Как провести канализацию

Чтобы выполнить своими руками разводку труб канализации, нужно принять во внимание следующее:

• соблюдать нормируемые уклоны ГОСТом;
• не допускайте угловые стыки на 90 градусов;
• должны быть точки прочистки для устранения сора;
• при подводке к унитазу трубы следует выбирать на 100 мм, а для ванны и мойки на 50 мм;
• трубы для слива воды в раструбе стока следует ставить с зазором порядка 10 см от места стыка.

Перед началом разводки труб не забудьте установить контрольный вентиль, а за ним и фильтр грубой очистки воды. После этого устанавливаются счетчики, контролирующие расход воды, а за ними фильтр тонкой очистки. В тех местах водопровода, где напор воды может превышать допустимую возможность давления, лучше устанавливать редукторы.

Установка труб в ванной своими руками

Естественно, что своими руками установить металлические трубы будет под силу далеко не каждому, поэтому ниже мы расскажем о том, как самому установить полипропиленовые или металлопластиковые конструкции в ванную комнату.

Для работы потребуется приготовить

такой набор инструментов и материалов:

• паяльник для пластика с нужными насадками;
• болгарка;
• ножовка по металлу;
• перфоратор;
• льняная уплотнительная подмотка;
• саморезы и дюбеля;
• трубы;
• ключи разводные;
• краны шаровые;
• муфты, тройники и отводы;
• фильтры для очистки воды;
• редуктор.

Снимаем старые трубы и ставим новые

Чтобы убрать старые коммуникации, перекройте воды и раздайте соединения для ее дренажа. Поснимайте резьбу и снимите все краны и муфты, разрежьте сварные соединения при помощи болгарки. Если до чего-то тяжело добраться, используйте перфоратор, оснащенный зубилом.

Когда все убрали, можно приступать к монтажу.

Если на стояке штуцер оснащен резьбой, прикрепите на него регулировочный вентиль, фильтр и счетчик для воды.

Трубы нужно прикреплять с элементами, применяя пайку. Установите гильзы и бочонки, затем включите паяльник, соблюдая при этом температуру порядка 260 градусов.

Не нарезайте их заранее на участки, а лучше соединяйте их постепенно, чтобы правильно подобрать размеры. Резать их следует ножовкой, зачищая при этом срезы канцелярским ножом.

Детали разогреваются в течение нескольких секунд. После того, как вы сняли с паяльника две части, их следует соединить немедленно, вжав до упора, но без сильного прижима.

Трубы нужно устанавливать вдоль стен пластиковыми хомутами, которые прижимаются к стене саморезами. Это позволит надежно зафиксировать и защелкнуть замки.

Проверьте качество своей работы, открыв холодную воду на 25 минут. Потом на такое же время включите горячую. Посмотрите, как будут вести себя соединения, резьбовые и запаянные. Если есть протечки, их потребуется тут же заменить.

Соблюдение правил безопасности

Соблюдайте при работе такие правила:

• уберите с места работы все, что мешает свободному проходу к трубопроводу;
• уберите из ванны все розетки и провода;
• не забудьте перекрыть воду на стояке;
• не оставляйте паяльник без внимания и пользуйте специальной подставкой;
• не применяйте его рядом с легко возгораемыми предметами или жидкостями;
• надевайте на себя плотную одежду с руками и рабочую обувь, не забывайте надевать перчатки;
• при работе с перфоратором надевайте защитную маску.

Если вы все сделали правильно, то ваша разводка будет надежной, сможет защитить трубопровод от протечек, а также обеспечит бесперебойную и качественную работу всей сантехники в ванной комнате.

Примеры разводки труб в туалете

слив ванны в канализацию, замена канализационных труб в ванной своими руками, высота, фото и видео примеры

Содержание:

1. Проведение подготовительных работ
2. Подготовка схемы разводки труб в ванной комнате
3. Выбор материалов для трубопроводов канализации
4. Схема прокладки трубопровода и слива
5. Разводка канализационных труб в ванной

Как известно, основной узел разводки канализационных труб находится в ванной или туалетной комнате, что объясняется наличием в них большого количества мест потребления воды и соответственно сливных сантехнических приборов. Прежде, чем делается канализация в ванной комнате своими руками, специалисты рекомендуют изучить все нюансы такой работы.

До того как обустраивать подвод воды к точкам ее потребления и отвод отработанных стоков, располагаться которые будут в ванной комнате, необходимо помимо обязательных труб, раковин, умывальников унитазов, кабинок для душа приобрести следующие нужные приборы.

Вот их перечень:

• водомеры — для учета количества потребляемой воды;
• раздельные вентили – они предназначаются для управления водяными потоками, подаваемыми в помещение;
• фильтрационные устройства для приточной воды, которые препятствуют попаданию в водопроводную сеть различных загрязнений;
• соединительные и переходные изделия, которые являются обязательными элементами, когда выполняется разводка канализационных труб в ванной — муфты, переходники, уголки и прочее;
• редукторы — специальные устройства, благодаря которым давление воды в магистрали поддерживается в норме и канализационная система надежно защищена от резких скачков данного параметра.

Проведение подготовительных работ

Когда делается разводка канализации в ванной комнате, планируемый перечень мероприятий непременно содержит такие виды работ:

• подготовка схемы прокладки канализационных трубопроводов;
• выбор материалов для монтажа каждого из разводимых каналов;
• подготовка необходимых инструментов для проведения всех работ по установке;
• перекрытие вентилей, стоящих на стояках, подающих воду;
• демонтаж старой разводки, когда предстоит замена канализационных труб в ванной.

На последнем, завершающем этапе приступают к монтажу новой системы разводки.

Подготовка схемы разводки труб в ванной комнате

На листе бумаги нужно отобразить схему будущей водопроводной системы и разводки канализации. На плане следует указать, в каком конкретном месте будут располагаться сантехнические приборы и размещаться трубопроводы, подающие потребителям воду.

На этапе проектирования рекомендуется выбирать оптимальные пути, для чего разводка труб выполняется путем монтажа единых коллекторных каналов или при помощи обустройства последовательных линий трубопроводов с применением специальных тройников.

Кстати, коллекторный вариант прокладки разводки позволяет понизить эксплуатационные затраты и оперативно управлять водяными потоками одновременно относительно всех потребителей, которые на данный момент подключены к системе (прочитайте также: «Схема разводки канализации в частном доме — делаем разводку своими руками»). Основным преимуществом последовательного варианта подключения трубопроводов является значительная экономия на расходных материалах, поскольку в данном случае количество трубных соединений существенно сокращается.

Последовательную разводку при всех ее преимуществах невозможно реализовать, когда в ванной комнате и туалете находится большое количество удаленных мест водозабора. Кроме этого за счет использования множества тройников оперативное переключение потоков воды возможно только перед точкой потребления.

Когда проектируется разводка канализации в ванной комнате, кухне или санузле, желательно предусмотреть возможность подсоединения новых сантехнических приборов, например, посудомоечной машины (прочитайте: «Планировка санузла в частном доме — варианты и способы обустройства»). Для этого в схеме предусматривают дополнительные отводы стоков.

Выбор материалов для трубопроводов канализации

В последнее десятилетие прокладку водопроводных сетей и разводку канализации для бытовых нужд выполняют, применяя вместо стальных труб металлопластиковые или пластиковые аналогичные изделия. Современная продукция отличается наличием антикоррозийной защиты.

Помимо этого новые изделия обладают и другими неоспоримыми преимуществами по сравнению со стальными или медными трубами:

• пониженная степень теплопроводности;
• простой монтаж;
• высокая эксплуатационная надежность;
• вполне доступная стоимость.

Самым оптимальным выбором, когда выполняется разводка канализации в ванной и санузле, являются полиэтиленовые или полипропиленовые трубные типовые наборы, которые отвечают вышеописанным достоинствам. При этом для монтажа пластиковых изделий, которые изготавливают из новейших полимерных материалов, потребуется наличие специального оборудования, которое профессионалы назвали «сварочным паяльником».

Схема прокладки трубопровода и слива

Разводку водопроводных труб в ванной выполняют одним из таких проверенных способов:

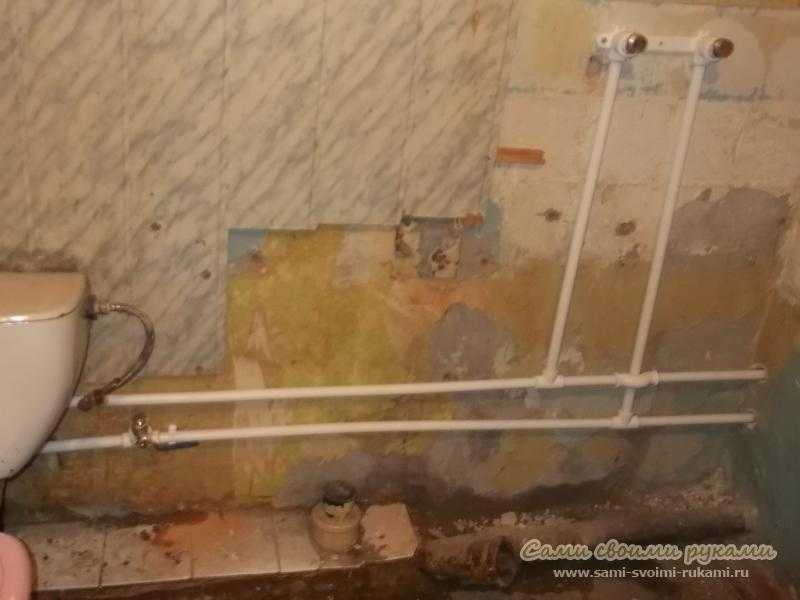

• открытая проводка, такая как на фото;
• прокладка труб, скрытая в стене;
• комбинированная водопроводная система. Читайте также: «Правильная разводка водопровода в квартире – варианты разводки и правила монтажа».

Абсолютно открытую проводку трубопровода выбирают, когда скрытие труб в толщине стен невозможно. Правда, такое расположение элементов трубопровода имеет неоспоримые преимущества, которые связаны с их обслуживанием, ведь доступ к ним свободен при необходимости проведения аварийного или текущего ремонта.

Установка труб, полностью скрытых в стенах, позволяет защитить их от возможных повреждений и одновременно не испортить интерьер ванного помещения. В то же время следует отметить, что скрытый монтаж трубопроводов подходит не для каждого помещения – это связано с необходимостью соблюдать действующие строительные нормативы относительно предельной толщины стен в ванной.

Нужно отметить, что данный способ у профессионалов не популярен по причине высокой его трудоемкости и образования большого количества пыли и строительного мусора.

Комбинированный способ предполагает, что трубы для водопровода и слив из ванны в канализацию скрывают за декоративным отделочным материалом или за специальными коробами. Заранее стоит узнать, какой сифон для ванны лучше, чтобы сделать правильный выбор сифона.

Разводка канализационных труб в ванной

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Особенности разводки канализационной системы в ванной заключаются в том, что большая часть сантехнических приборов уже имеет конкретное расположение. Его следует строго придерживаться при проведении монтажных работ.

При самостоятельной прокладке канализационных трубопроводов необходимо соблюдать ряд правил:

1. Размер уклона магистрали для канализации должен соответствовать действующим ГОСТам.
2. Угловые стыки в линиях разводки не могут иметь угол меньше 90 градусов.
3. В магистрали, отводящей стоки, обязательно обустройство ревизионных точек.
4. Для подводки к унитазам задействуют трубы, имеющие диаметр не менее 100 миллиметров, а слив ванны в канализацию делают с использованием изделий диаметром 50 миллиметров.
5. Трубы в раструбе отводных труб монтируются с зазором около 10 миллиметров.
6. Высота канализации для ванной составляет 100-150 миллиметров.

В отличие от водопроводных магистралей канализационные трубы прокладывают без применения специальных дорогостоящих инструментов и оборудования. При условии соблюдения несложных рекомендаций канализационную систему можно собрать собственными руками.

Как установить новые водопроводные трубы для туалета | Главная Руководства

Автор Chris Deziel Обновлено 29 декабря 2018 г.

В черновом туалете используются три разных вида труб. Подача воды, обычно состоящая из медной трубы диаметром 1/2 дюйма, заканчивается запорным клапаном под баком. Линия слива, которая может быть 3- или 4-дюймовой трубой из ПВХ, подключается к канализации через вертикальную стогу для отходов и соединяется с туалетом с помощью фланца унитаза. Кроме того, сливная линия должна вентилироваться 2-дюймовой трубой, которая заканчивается снаружи. Конфигурация этих труб зависит от расположения туалета относительно уже существующей сантехники и конструкции дома.

Канализационные и вентиляционные трубы

1. 1.

   Установите 4-дюймовую вертикальную трубу из ПВХ, которая проходит от точки над унитазом на высоте не менее одного фута до канализации. Это стопка грунта, и она должна соединяться с канализацией длинным тройником или Y-образным фитингом. Используйте пластиковый тройник, если канализационная труба пластиковая, а если канализация чугунная, установите чугунный тройник с резьбовым входом и привинтите переходник из ПВХ. Приклейте стопку грунта к пластиковому тройнику или адаптеру с помощью ПВХ-клея.

2. 2.

   Установите слив для унитаза в таком месте в ванной комнате, где будет достаточно места для унитаза, когда он будет установлен; 12 дюймов от задней стены подходит для большинства туалетов.

3. 3.

   С помощью сабельной пилы вырежьте в черновом полу отверстие диаметром 3 или 4 дюйма для слива. Размер отверстия зависит от того, какого размера канализационную трубу вы планируете использовать. 3-дюймовая труба обеспечивает лучший дренаж, но если расстояние до грунтового столба более 6 футов, требуется 4-дюймовая труба.

4. 4.

   Вставьте фланец шкафа соответствующего диаметра в отверстие в ванной и прикрутите его к черновому полу с помощью отвертки. Фланец удерживает унитаз на полу и образует соединение между унитазом и сливной линией. Приклейте колено к фланцевой трубе под полом с помощью клея ПВХ. Колено должно быть направлено в сторону штабеля почвы.

5. 5.

   Приклейте ПВХ-трубу к изгибу и удлините ее к стопке грунта, сохраняя наклон вниз к штабелю от 1/8 до 1/4 дюйма на фут. Разрежьте стопку и приклейте 4-дюймовый санитарный тройник с 3- или 4-дюймовым отверстием, в зависимости от размера линии слива. Приклейте сливную линию к тройнику.

6. 6.

   Уменьшите размер отверстия в верхней части штабеля почвы до 2 дюймов с помощью переходной муфты. Приклейте 2-дюймовую ПВХ-трубу к переходнику и протяните ее через крышу. Эта труба выходит из туалета и должна заканчиваться на высоте 1 фута над линией крыши.

Водопроводные трубы

1. 1.

   Выберите существующую медную трубу, по которой проходит холодная вода рядом с туалетом, и перекройте подачу воды в эту трубу. Врежьте в него труборезом и впаяйте медный тройник с выходом на 1/2 дюйма.

2. 2.

   Соберите подводящую линию для туалета с медной трубой 1/2 дюйма и фитингами. Он должен проходить от тройника до стены за унитазом и выходить примерно на 2 дюйма за пределы стены под бачком. Пропаяйте все соединения после того, как вы собрали линию подачи, и прикрепите линию к стойке в стене за унитазом с помощью хомута.

3. 3.



   Закрыть линию подачи воды запорным вентилем. Клапан можно либо припаять к трубам, либо установить клапан с компрессионным фитингом. Перед повторным включением воды убедитесь, что клапан закрыт.

   вещей, которые вам понадобятся

   • 4-дюймовая труба из ПВХ

   • Wye Fitting

   • ПВХ. Отвертка

   • Колено

   • 3-дюймовая труба из ПВХ

   • Санитарный тройник

   • 4-х 2-дюймовая пластиковая переходная муфта

   • 2-inch PVC pipe

   • Pipe cutter

   • Copper tee

   • 1/2-inch copper pipe and fittings

   • Soldering supplies

   • Pipe clamp

   • Запорный клапан

   Наконечник

   Если вы подсоединяете новый туалет к существующей трубе, вам нужно только установить сливную и подающую линии. Для этого туалет должен быть размещен в пределах 10 футов от штабеля.

   Конфигурация, в которой сливная линия соединяется непосредственно с канализацией, потребует вентиляции сливной линии. Вы можете привязать вентиляционную трубу к существующей, которая уже проходит через крышу. Вентиляционные трубы должны либо иметь уклон вверх от унитаза, либо быть горизонтальными.

   Предупреждение

   Сантехника в туалете может быть сложной, особенно когда есть препятствия, и если вы установите трубы неправильно, ваш туалет не будет работать должным образом. Проконсультируйтесь с лицензированным сантехником, если вы не знаете, как действовать дальше.

   Вы должны получить разрешение в местном строительном отделе, прежде чем начинать черновой ремонт нового туалета.

Биография писателя

Крис Дезиэль имеет степень бакалавра физики и степень магистра гуманитарных наук. Помимо неизменного интереса к популярной науке, Дезиэль с 1975 года активно занимается строительством и проектированием домов. Как ландшафтный строитель, он помог основать две садовые компании.

Приблизительные размеры сантехники для ванной комнаты

К

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 26.10.22

Рассмотрено

Ричард Эпштейн

Рассмотрено Ричард Эпштейн

Ричард Эпштейн — лицензированный мастер-сантехник с более чем 40-летним опытом работы в сфере сантехники для жилых и коммерческих помещений. Он специализируется на оценке, а также проектировании и инжиниринге сантехнических систем и работает в одной из крупнейших в Нью-Йорке профсоюзных строительных компаний по сантехнике.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Черис Харрис

Факт проверен Черисс Харрис

Черисс Харрис занимается проверкой фактов, уделяя особое внимание образу жизни, красоте и воспитанию детей. Она работала в области исследований почти два десятилетия.

Узнайте больше о The Spruce’s Редакционный процесс

Бранислав / Getty Images

В этой статье

• Терминология

• Туалеты

• Раковины

• Души и ванны

Зачастую самым сложным этапом установки сантехники в ванной является черновая стадия. Напротив, последний шаг подключения раковины, унитаза или ванны иногда может показаться излишним. Если вы получите правильный черновой вариант, вы уже на пути к завершению проекта.

Черновая обработка сантехники в ванной комнате становится гораздо менее сложной задачей, если вы понимаете, как работает система. Существуют общепринятые приблизительные размеры сантехники для раковин, туалетов, ванн или душевых кабин. Кроме того, производители приспособлений обычно предоставляют приблизительные спецификации в своей документации по продуктам. Так что не нужно никаких догадок или импровизаций. Просто следуйте грубым спецификациям для идеальной сантехники в ванной комнате.

Сравните стандартные размеры со спецификациями производителя, чтобы убедиться, что они подходят для вашей установки. Все размеры должны быть сверены с местными нормами, так как они являются высшим авторитетом для вашего проекта.

Понимание терминологии грубого измерения

Говоря о сантехнических размерах, важно понимать терминологию. Это не просто вопрос семантики; это вопрос стандартизации и упрощения. Центральная линия, например, стандартизирует измерения и позволяет легко понять расстояние между трубами без дополнительных усложняющих факторов, таких как ширина трубы, график или толщина трубы.

Осевая линия : Как и в случае с термином «центральная линия», который используется для построения, термин «осевая линия» представляет собой воображаемую вертикальную линию, проведенную через ключевую точку отсчета, например водосточную трубу.

Например, центральная линия: если две трубы указаны на расстоянии 10 дюймов от центральной линии, вы начинаете измерительную ленту или линейку в центре одной трубы, а затем отмеряете 10 дюймов до центра следующей трубы. Вы не измеряете 10 дюймов между краями труб.

Высота цокольного этажа : цокольным этажом считается черный пол в новом строительстве или верхняя часть чистового пола (или напольного покрытия) при ремонте ванной комнаты.

Не все размеры высечены в камне; рассматривайте эти размеры как общие рекомендации. Они будут варьироваться в зависимости от вашей ванной комнаты. Обратитесь к инструкциям, прилагаемым к оборудованию (раковине, ванне и т. д.), чтобы узнать более точные размеры.

Подающий/выпускной или дренажный трубопровод : При сантехнике ванной трубы либо вводят, либо отводят воду. Трубы, подающие пресную воду в санузел, называются подводящими или подводящими. Плетеная гибкая линия, ведущая в туалет для наполнения бака, является примером линии подачи. Так же как и горячие и холодные линии под раковиной или за стенкой душа. Тем не менее, более толстая труба под раковиной, которая удаляет серую воду, является сливной линией или сливной линией.

	Туалет	Раковина	Душ/ванна
Линия подачи (вертикальная)	8 1/4″	На 2-3 дюйма выше сливной трубы	Душ 80 дюймов; ванна 20–22 дюйма; излив 4″ над краем ванны
Линия подачи (горизонтальная)	Макс. 6 дюймов от центра	4 дюйма слева и справа от центра	8 дюймов друг от друга
Сливное/сливное отверстие на задней стенке	12 1/2 дюйма	н/д	14 дюймов
Сливное/сливное отверстие (вертикальное)	0″	от 16 до 20 дюймов	0″
Крепление (боковой буфер)	Минимум от 15 до 18 дюймов	Минимум от 15 до 20 дюймов	мин. 18 дюймов
Крепление (передний буфер)	мин. 21 дюйм	мин. 21 дюйм	мин. 18 дюймов

Габаритные размеры сантехники для туалета

• Трубопровод подачи воды в туалет (высота) : В идеале линия подачи воды в туалет входит в комнату на высоте 8 1/4 дюйма над полом. В более широком смысле, эта труба только для холодной воды создает одно отверстие на высоте от 5 до 10 дюймов над полом.
• Линия подачи воды в туалет (горизонтальная) : Горизонтальная линия подачи воды измеряется от центральной линии, проходящей вертикально через центр туалета. Отверстие для линии подачи воды должно находиться на расстоянии 6 дюймов в сторону от центральной линии. Проверьте туалет, чтобы подтвердить подключение к водопроводу.
• Отверстие для слива унитаза в задней стенке : Смещенное от задней стенки отверстие на 12 1/2 дюйма.
• Отверстие для слива туалета (вертикальное) : Слив расположен на уровне пола; расстояние равно нулю.
• Боковой буфер унитаза : Измеряется от центра унитаза в обе стороны, минимум. зазор составляет 15 дюймов до любой стены или другого приспособления; Рекомендуется 18 дюймов, если это позволяет планировка ванной комнаты.
• Передний буфер унитаза : Измеряется от переднего края унитаза вперед, минимальный зазор составляет 21 дюйм до ближайшего препятствия; рекомендуется 30 дюймов.

Габаритные размеры раковины для ванной комнаты

• Линия подачи раковины (высота) : Два отверстия; по вертикали оба находятся примерно на 2-3 дюйма выше сливной трубы.
• Линии подвода воды к раковине (горизонтальные) : Требуются два отверстия, одно для подачи горячей воды, а другое для подачи холодной воды. Одно отверстие находится на 4 дюйма правее центральной линии, а другое — на 4 дюйма левее центральной линии.
• Сливное отверстие раковины (вертикальное) : Приблизительно от 16 до 20 дюймов над полом; считать дренажную трубу вертикальной осевой линией.
• Боковой буфер раковины : От центральной линии минимум 15 дюймов, рекомендуется 20 дюймов.
• Передний буфер раковины : Минимальное расстояние до ближайшего препятствия составляет 21 дюйм; Рекомендуется 30 дюймов.
• Размещение раковины : По вертикали раковина должна находиться примерно на 31 дюйме над полом, если измерять от верха основания пола до края раковины.

Ванная комната с душем и ванной. Примерные размеры

• Подача душа (вертикальная) : 80 дюймов от пола, где будет располагаться душевая лейка. Насадка для душа будет находиться на высоте от 65 до 78 дюймов над полом.
• Подача в ванну (вертикальная) : Клапаны смесителя должны находиться на высоте от 20 до 22 дюймов над полом.

  No related posts.
