Как установить отливы на цоколь видео: детальная инструкция. Особенности крепления и правильный монтаж углов в домашних условиях. Как установить отливы на угол фундамента

Добавлено автор alexxlab

Содержание

детальная инструкция. Особенности крепления и правильный монтаж углов в домашних условиях. Как установить отливы на угол фундамента

Сентябрь 14 • Фундамент • Просмотров 1019 • 1 комментарий к записи Монтаж отливов на цоколь фундамента своими руками: детальная инструкция. Особенности крепления и правильный монтаж углов в домашних условиях

Фундамент не зря называют самым главным элементом в конструкции здания. От его правильного проектирования, укладки и ухода за ним зависит судьба всего дома. Если проблемы с крышей или стенами можно решить, то огрехи в проектировании фундамента или его эксплуатации исправлять будет очень сложно. Именно поэтому внимание к цоколю должно уделяться своевременно и в полном объеме.

Содержание

  • Виды отливов для фундамента
  • Как монтируются отливы для фундамента из клинкеров
  • Изготовление прямых участков стального отлива
  • Как установить отливы на угол фундамента
  • Монтаж металлических отливов на цоколь своими руками
  • Монтаж отливов на цоколь фундамента своими руками: видео

Основным фактором, который может повлиять на стойкость основания дома, является вода.

От постоянных промоканий бетон начинает постепенно разрушаться, его несущая способность снижается, под весом стен и крыши он может потрескаться и разрушиться. К тому же, влага, попадая внутрь железобетонного фундамента, приводит к коррозии армирующих материалов, которые делаются из стали. Это тоже не добавляет цоколю лишних лет жизни. Самым уязвимым местом фундамента является его верхняя поверхность. Выступ из-за кирпичной кладки образует карниз. На его поверхности скапливается вода, которая потом может просочиться внутрь бетона и при наступлении морозов просто его разрушить. Решить данную проблему можно, установив водоотлив на фундамент. О том, как сделать отливы для цоколя своими руками, расскажем далее.

Виды отливов для фундамента

Помимо защитной функции, отлив на фундаменте несет еще в себе и декоративное значение. Им декорируют место сопряжения цоколя и первого ряда кирпичной кладки. Изготавливают водоотливы из следующих материалов:

  • Кирпич (клинкер) и бетон. Это «классика». Кирпич кладется ложком, тем самым образуя наклонную плоскость. Таким же образом укладывают и бетон. Последний часто применяется в строительстве административных зданий. Такой вид отлива отлично подойдет для монтажа на кирпичных или блочных стенах. Он отличается прекрасной стойкостью, большим сроком службы. Монтаж клинкерных элементов производится на раствор, что усложняет процесс.
  • Оцинкованная сталь. Доборные элементы из оцинкованной стали отличаются относительной долговечностью, быстрым монтажом и невысокой стоимостью. Для установки отливов применяют сталь как окрашенную специальной краской, так и не окрашенную. Все зависит от предпочтений хозяина и дизайна дома.

  • Пластиковые и виниловые отливы. Имеют довольно низкую цену, однако, служат не очень долго. Винил поддается влиянию перепадов температур и ультрафиолетового излучения. Это же можно сказать и о пластике. К тому же, очень дешевые материалы при нагревании могут издавать не очень приятный запах, а при больших морозах – просто трескаться.
    Однако, проводить монтаж цокольного отлива своими руками из пластика без привлечения специализированной помощи очень просто.
  • Медные отливы. Медь — очень красивый, долговечный, но весьма дорогой материал. Работать с медными листами не слишком сложно, так как медь – мягкий металл, что значительно упрощает процесс монтажа. Однако, стоимость материала делает его недоступным для большинства потребителей.

Как монтируются отливы для фундамента из клинкеров

Этот процесс довольно сложный и напоминает укладку кирпича. После того, как окончены все основные строительные работы, приступают к укладке отлива на фундамент. Клинкерный кирпич имеет особую технологию изготовления. Благодаря использованию для его производства особой глины, а также специального температурного режима обжига, он становится очень прочным и водонепроницаемым. Этот материал идеально подходит для установки отлива на фундамент.

В продаже имеются элементы, которые специально изготовлены для установки отлива. Они имеют форму трапеции со скошенной лицевой стороной. Тыльный угол – прямой, что позволяет такому элементу плотно прилегать как к стене, так и к фундаменту, а это экономит раствор. Последний представляет собой обычную смеси песка и цемента в пропорции 1:1. Песок для этого лучше использовать не речной, а карьерный. В нем большее содержание глины, что лучше для кирпичной кладки.

Порядок работ:

  • На первом этапе, как и в обычной кирпичной кладке, выкладываются угловые сектора. С этим нужно быть очень внимательным. Если нет готовых угловых элементов. Их придется вырезать из обычных.
  • Затем между выложенными углами натягивается сигнальная нить, по которой будет установлены все остальные кирпичи.

Изготовление прямых участков стального отлива

Стандартный отлив из оцинкованной стали делается из широкой полосы. Состоит он из трех плоскостей:

  • Верхняя плоскость служит для крепления отлива к стене.
  • Средняя плоскость (она самая широкая) является тем самым отливом, по которому должна стекать вода.
  • Нижняя плоскость параллельна верхней. Часто на ней делают ребро жесткости, которое усиливает всю конструкцию. За ребро жесткости отлив может крепиться к боковой поверхности фундамента через кронштейны.

Хотя, сейчас в любой жестяной мастерской можно заказать отлив любой конфигурации, при желании его вполне по силам сделать самостоятельно:

  1. Первым делом необходимо порезать металл на полосы. Обычно оцинковка продается в листах размером 2м х 1м. Соответственно, для меньшего обреза при раскрое необходимо как можно точнее определить ширину каждой полосы.
  2. Ширина верхней и нижней полок (плоскостей) составляет не менее 20 мм. В противном случае, верхнюю полку будет неудобно крепить к стене. Если нижняя полка будет усиливаться ребром жесткости, то к ширине отлива необходимо добавить еще 10-12 мм.
  3. Ширина средней полки определяется шириной карниза. Высчитав ширину полосы, можно начинать разметку листа. Если есть возможность, следует попросить продавцов металла порезать листы на полосы определенной ширины. У них, как правило, есть специальные гильотины, на которой это сделать очень просто и быстро. Для самостоятельной нарезки металла можно воспользоваться ножницами по металлу или болгаркой с тонким отрезным диском.
  4. Нарезав оцинкованный лист на полосы нужной ширины, можно приступать к их изгибанию. Делается это очень просто. Полоса укладывается на твердую угловатую поверхность (стальной уголок подойдет больше всего) и легкими постукиваниями молотком выгибается в нужном направлении. При изготовлении отливов необходимо следить за тем, чтобы полки каждого из них были одинаковыми по ширине и углу загиба. В противном случае, стыковать их и крепить будет очень сложно.

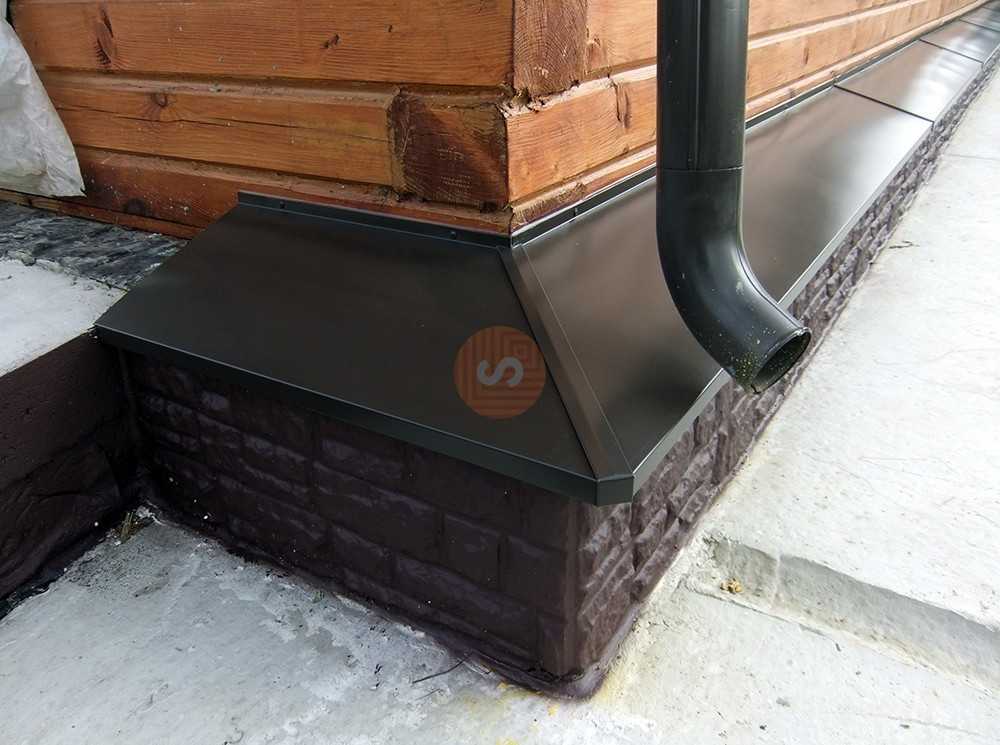

Как установить отливы на угол фундамента

Особой сложностью отличается изготовление и крепление угловых элементов: наружных и внутренних.

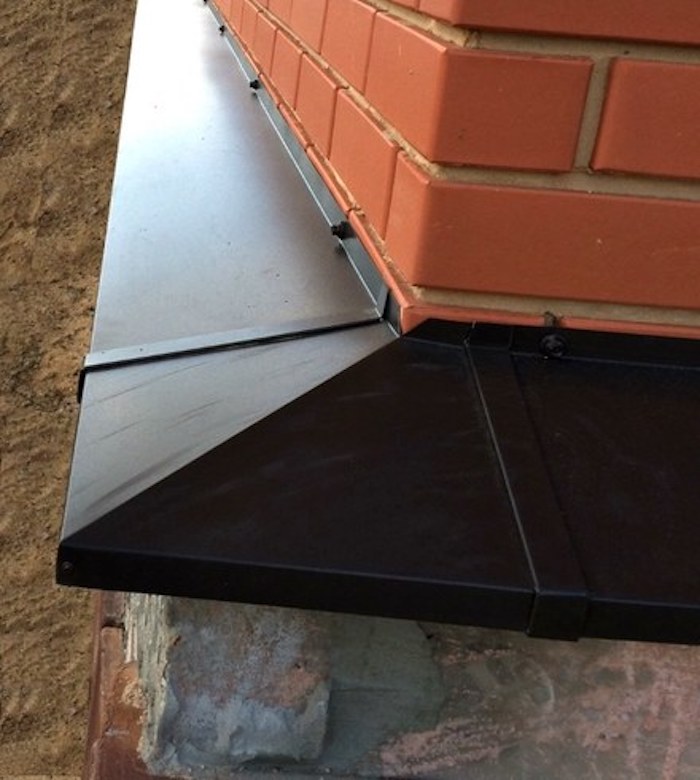

Внешний угол можно изготовить несколькими способами:

  • Из двух прямых отливов. Для этого необходимо взять два прямых отлива. Конец первого их них подрезается под углом 45°. Второй отлив аналогично отрезается под таким же углом, только с припуском 10-20 мм. При стыковании элементов припуск остается внутри соединения. Благодаря ему два элемента крепятся друг к другу при помощи заклепок.
  • Из одного прямого отлива. Это более простой способ. Берется один прямой отлив. В его середине размечается угол 90°. При этом вершина угла должна быть на нижней полке, а на одной из сторон должны быть припуск до 20 мм. После этого отлив режется по линиям разметки. Нижняя полка не режется. Далее деталь загибается, чтобы между ее частями получился прямой угол, а припуск оказался снизу стыка. Две части соединяются заклепками или пайкой.
  • С декоративной планкой. Угол изготавливается двумя вышеуказанными способами, только над стыком устанавливается декоративная планка, которая прикрывает его. Крепится она к отливам при помощи саморезов или заклепок.

Внутренние углы делаются такими же способами, как и внешние. Единственным различием является то, что вершина угла находится на верхней полке, которая остается целой, а нижняя и средняя режутся.

Монтаж металлических отливов на цоколь своими руками

Когда все элементы отлива готовы, можно приступать к его монтажу. Для этого понадобятся следующие инструменты и материалы:

  • Перфоратор.
  • Шуруповерт.
  • Дюбели с гвоздями из нержавеющей стали для крепления отлива к стене.
  • Монтажная пена.
  • Герметик для внешних работ. Материал для внутренних работ не подойдет, так как он не сможет выдержать влияние перемены температуры и высокой влажности. Зимой поверхность стали может нагреваться до плюсовой температуры на солнце, а затем резко охлаждаться. Из-за таких колебаний герметик просто потрескается и рассыплется.

Порядок работ:

  1. Первым делом производят монтаж углов отливов цоколя. Угловые элементы крепятся в углах здания при помощи саморезов. В верхней полке сверятся отверстия диаметром 5-6 мм. Через них при помощи перфоратора в стене сверлится такое же отверстие. В него устанавливается дюбель, в который вкручивается саморез. Крепление отлива производят с шагом не более 400 мм для прямых элементов и не более 150 мм для угловых.
  2. Если между поверхностью фундамента и нижней частью отлива есть пустота, ее необходимо заполнить. В противном случае под ним буде скапливаться влага. Сделать это можно двумя способами:
  • укладкой откоса из цементного раствора;
  • заполнением пустоты монтажной пеной.

Второй способ гораздо проще, однако, следует помнить, что после крепления отлива на него необходимо установить груз через каждые 500 мм. Дело в том, что, остывая, пена начинает расширяться и может испортить стальные детали, выпучив их.

После окончания монтажа угловых элементов, можно подумать о том, как закрепить прямые отливы на фундамент. Устанавливаются они внахлест с допуском 10-20 мм. Стык двух элементов обязательно обрабатывается герметиком.

Если стены дома планируется отделывать вентилируемым фасадом, то устанавливать отливы необходимо перед окончанием монтажа фасада. Они крепятся непосредственно к направляющим профилям, а затем место соединения закрывается облицовочным материалом.

Монтаж отливов на цоколь фундамента своими руками: видео

« Монтаж радиаторов отопления своими руками. Как самому сделать разметку, подобрать размеры и правильно подключить радиатор к батарее отопления Монтаж душевой стойки своими руками. Как самому установить и на что крепить стойку к разным видам стен »

Отлив для цоколя фундамента: назначение, установка, видео, фото

Фундамент каждого строения несет на себе усиленную нагрузку, поступающую от здания. Помимо этого нагрузка идет и от влаги и осадков. Особенно это заметно в зимние холодные месяцы или во время дождя. Вода впитывается, когда попадает на фундамент. Слои кирпичей, расположенные сверху, пропитываются влагой: так они разрушаются.

Вода при низких температурах застывает и в кирпичах, и фундаменте. В результате летом на конструкциях появляются трещины, кирпичи вываливаются, слоями отпадает штукатурка — строение начинает деформироваться. Для исключения подобных случаев на зданиях оборудуют специальные элементы, которые называются отливами. Их устанавливают на цоколь строения.

Для чего требуются отливы?

При завершении устройства фундамента обычно сразу приступают к работе с его отливом. Отлив делают, чтобы уменьшить влияние осадков на фундамент. Сегодня строительные магазинны предлагают большой выбор отливов. Они имеют разнообразную форму, созданы из разных строительных материалов.

Отливы — важнейшая часть цоколя, вернее, его внешней стороны. Эта конструкция может выглядеть как пластина, которая защищает фундамент здания. Отливы необходимы любому фундаменту.

Эта часть цоколя предохраняет фундамент от деформации. Кроме защиты отливы играют декоративную роль. Благодаря установке отливов у владельцев зданий отпадает необходимость выполнения незапланированного ремонта либо цоколя, либо фундамента. При правильном выборе и верной установке отливы надежно защитят ваше строение.

Материалы для изготовления отливов

Отливы обычно изготавливают из стали или пластика. Отливы, сделанные из металла, используют намного чаще, чем их пластиковые аналоги. Причина этому — высокие технические характеристики металла. Для производства применяется высококачественная оцинкованная сталь, которую затем покрывают слоем полимеров. Для металлических отливов характерны:

  • невысокая стоимость;
  • практичность;
  • доступность;
  • возможность заказать конструкцию с заданными размерами;
  • устойчивость к любым осадкам атмосферы.

Оцинкованная сталь, покрытая полимерами — это прекрасная защита любого сооружения, которая может выдерживать любые перепады температуры. К тому же изделия не подвергаются коррозии за счет особого покрытия.

Это свойство — гарант долгой эсплуатации металлических отливов. Стальные отливы можно не красить. Однако, если владелец захочет, они могут быть покрыты любой подходящей краской. Главное, чтобы их цвет гармонировал с фасадом здания.

Пластиковые отливы имеют легкий вес. Их легко монтировать, они имеют невысокую стоимость. Они обладают следующими свойствами:

  • бесшумность;
  • неразлагаемость;
  • достаточная прочность;
  • способность противодействовать лучам солнца;
  • долговечность.

Строители рекомендуют пластиковые отливы из-за их легкого монтажа. Для того, чтобы выполнить монтаж пластиковых отливов, не требуется каких-то специальных навыков.

Отливы также бывают:

  1. Медный отлив. Конечно, это напрямую влияет на стоимость такого изделия. Цена отливов из меди занчительно выше по сравнению с другими. Но у них есть главное достоинство — они долговечные, износоустойчивые.
  2. Алюминиевый отлив — выдерживает отрицательные температуры, повышенную влажность.
  3. Бетонные отливы. Долговечней, практичней других. Их производят из высококачественного бетона. Может выдерживать значительные нагрузки, служит прекрасной защитой для стен здания.

При строительстве стоит внимательно подбирать материал для отливов. Строители советуют приобретать медные или оцинкованные отливы. Главное, выбирать материал надо с учетом возможностей, предпочтений, считаясь с существующими ГОСТами, СНиПами. Особенно это касается тех зданий, у которых есть проект на строительство. Нельзя менять материал отлива, если в проекте указан другой. Это повлечет за собой нарушения требований безопасности, что приведет к дополнительным затратам.

Установка отливов в сооружениях

Монтаж отлива на фундамент имеет свои особенности. Специалисты рекомендуют проводить работу по их установке до окончания отделочных работ. Если сделать отлив позже, отделочные работы придется начинать заново, что повлечет за собой дополнительные траты.

Далеко не каждый может самостоятельно установить отлив. Хотя и не обязательно для работы набирать в помощники грамотную строительную бригаду. Итак, чтобы установить отливы, надо следовать рекомендациям:

  1. Крепление отлива выполняют после облицовки цоколя дома, но до начала работ со стенами.
  2. Важно помнить, что перед установкой цокольных отливов фундамент следует тщательно промазать герметиком. Так он качественно защитит строение от попадания влаги внутрь.
  3. На отливе имеется крепежный отгиб, который предназначен для крепления к стенам. Он назначен для крепления к стенам. У отлива есть полка, которая устанавливается под углом (для лучшего стока воды). Фронтальный отгиб направляет стекающую воду вниз.
  4. С помощью уровня необходимо проверить на горизонтальность фундамент и верхнюю линию цоколя. Если есть перекосы и они значительные, то необходимо их выровнять раствором. Также можно сделать откосы для лучшего прилегания отливов.
  5. Для этой цели на одном из углов стены надо при помощи дюбеля или самореза закрепить шнурок. Сделать выравнивание по уровню, а затем закрепить его на другом углу стены. Изготовить цементный раствор: одна часть цемента, вода, три части песка. Изготовленный раствор с мастерка стекать не должен.
  6. Затем мастерком по шнурку сделать откосы. Они должны быть под углом не меньше, чем 15 градусов. Раствор выдерживают, оставляют его на несколько суток.
  7. До начала крепления отливов надо установить направляющие. При установке они должны выступить за край цоколя не меньше чем на 50 мм.
  8. Отливы к направляющим крепят на саморезы, а к стене можно их посадить на дюбель — гвозди. Стыки отлива и стены следует загерметизировать.
  9. К откосам крепится облицовка фасада. Если отливы широкие, то их можно дополнительно прикрепить к цоколю кронштейнами.

Если отливы установлены правильно, то они защитят фундамент от влаги, предотвратят размывание по стене краски, декоративной штукатурки.

Установка отливов в деревянном здании

При установке отливов на фундамент необходимо уделять внимание их размеру. Они должны соответствовать размерам здания. Это особенно важно, если на фасаде есть облицовка, потому что облицовочный материал необходимо более тщательно защищать от влаги.

Чтобы вода не попала на облицовку, отлив надо располагать между фундаментом здания и нижним венцом сруба. Если расположить иначе, вода попадет на древесину и фундамент сгниет.

Монтаж на цоколь выполняется вместе с наружной отделкой фасада. Цена монтажа отлива редко превышает себестоимость самого устройства, поэтому подходит для любых покупателей.

Главное — обеспечить герметичность, которая будет гарантией надежности и эффектисности отлива.

Конечно, лучшего всего монтаж доверить профессионалам, которые надежно прикрепят отлив к фундаменту. Отлив не только станет прекрасной защитой для стен, фундамента, кровли от воздействия влаги, но и придаст зданию эстетичный внешний вид.

  • Автор: Андрей Петрович Курилин
