Где ставить гидроаккумулятор в системе водоснабжения — как правильно подключить, схемы

24 Марта 2022

Время чтения: 12 минут

Содержание

Конструктивные особенности

Выбор места монтажа

Схемы подсоединения гидравлического аккумулятора

Особенности подключения гидравлического аккумулятора к системе водоснабжения дома

Коротко о главном

Невозможно комфортно проживать без удобного доступа к питьевой воде. Поэтому большинство домовладельцев стремятся автоматизировать работу и стабилизировать давление в автономном водопроводе. Для успешного достижения поставленной цели необходимо знать, как выбрать и где ставить гидроаккумулятор в системе водоснабжения. Рассмотрим конструктивные особенности оборудования, нюансы выбора монтажного места, основные схемы подключения, тонкости настройки и расчета давления в устройстве.

Подключение гидроаккумулятора к водопроводным трубам

Конструктивные особенности

Сине-голубые гидравлические аккумуляторы или гидробаки представляют собой полностью герметичные резервуары из металла. Внутри таких емкостей находится эластичная мембрана из резины. Она имеет грушевидную форму и заполняется водой. Для ее крепления к корпусу в конструкции предусмотрен фланец с патрубком. Фактически она делит резервуар на две камеры.

Если в грушеобразной резиновой мембране увеличивается объем воды за счет работы насосного агрегата, происходит уменьшение пространства, которое в устройстве занимает воздух. Из-за этого повышается давление в подключенной системе. Когда его значение будет соответствовать заданному параметру, специальное реле подает сигнал на приостановку работы электронасоса.

На заметку! Мембрана изготавливается из бутила. Это прочный материал, способный хорошо растягиваться. Он препятствует контакту воды с металлическим корпусом изделия, так как ресурс находится в так называемом резиновом мешке. Бутил обладает стойкостью к воздействию вредоносных бактерий. Материал соответствует гигиеническим и санитарным требованиям. Поэтому у воды не снижается качество.

Вариант грушеобразной мембраны

Производители выпускают гидроемкости с ножками, позволяющими выполнять монтаж на ровных поверхностях. В верхней части конструкции также предусмотрен опорный кронштейн, использующийся для размещения электронасоса.

Мембранный бачок наполняется через специальный патрубок. Трубопровод к нему подсоединяется посредством резьбы. Обычно подключение выполняется к трубе, имеющей такой же диаметр, как и резервуарный патрубок. Благодаря одинаковому сечению двух элементов не увеличивается гидравлическое сопротивление в водопроводе.

В конструкции вертикального гидробачка с объемом более 50 л имеется пневматический клапан. Он позволяет регулировать давление в камере с воздухом.

Для его накачивания применяют автомобильный насос, который подсоединяется к ниппелю. Элемент также может использоваться для стравливания воздушной среды.

На заметку! Удаление воздуха из горизонтальных моделей выполняется через сливное приспособление. Для этой цели также может использоваться отдельный кран, который монтируют за гидробаком. Если стравить воздушную среду нужно из устройства с небольшой вместимостью, тогда из него полностью удаляют водный ресурс.

Установленная гидроемкость со сливным краном

Изделия в вертикальном и горизонтальном исполнении не отличаются друг от друга эффективностью и функциональностью. При их выборе учитывают свободное место для монтажа. Мастер не должен быть стеснен в действиях во время установки и обслуживания изделия.

В гидравлическом баке на резиновую мембрану давит накаченный воздух. Поэтому грушеобразный элемент не прорывается при наполнении. С помощью сжатой воздушной среды еще удается регулировать внутреннее давление гидроаккумулятора.

Важно! От настроек реле зависит включение и отключение насоса. Можно установить разные режимы работы.

Если в доме открываются краны, жидкость расходуется из гидрорезервуара. Из-за уменьшения ее объема увеличивается воздушная камера. Расширяющийся воздух давит на резиновую мембрану. Ее сжимание приводит к выталкиванию жидкой среды из емкостей. При этом давление в воздушной части уменьшается очень медленно. Как только значение достигнет установленной величины, происходит включение насосного агрегата. Именно по такому принципу работает гидроаккумулятор в связке с электронасосом и реле.

Принцип работы гидроемкости

Выбор места монтажа

Перед тем как правильно подключить гидроаккумулятор для водоснабжения, например, частного дома, нужно выбрать его месторасположение. При принятии окончательного решения обязательно учитывают схему, по которой будет работать гидробак.

Обычно его размещают между насосным агрегатом и коллекторным узлом внутридомовой водопроводной сети.

Гидравлический аккумулятор монтируется на полу или стене при использовании специального кронштейна. Во время установки обязательно используются резиновые прокладки, создающее амортизирующий эффект. Они размещаются между опорной поверхностью и гидроаккумуляторными ножками.

На заметку! Рекомендуется крепить гидравлический аккумулятор на высокопрочных опорных балках или железобетонной плите.

Надежно установленные бачок на стене

Специалисты советуют выполнять монтаж бака исключительно в месте, которое на 100% защищены от подтопления. Учитывать также необходимо уровень влажности окружающей атмосферы. Если он будет слишком большим, тогда на поверхности гидробочка станет образовываться конденсат. Он отрицательно влияет на целостность изделия. Конденсат сначала разрушит лакокрасочный слой, а потом станет причиной коррозии корпуса из металла.

Монтаж емкости осуществляется в помещении, в котором температура атмосферы всегда выше нуля. Часто бак располагают рядом с автоматической станцией подачи водного ресурса. Однако их не обязательно монтировать в непосредственной близости друг от друга. Несмотря на отсутствие нормативного расстояния между электронасосом и гидробочком, емкость с мембраной часто устанавливают возле входа в частную жилую постройку.

Гидробачок монтируется только в теплом помещении

Перед самим монтажом необходимо из резервуара слить всю воду. Это не только облегчит процесс, но и позволит проверить работоспособность оборудования. Рекомендуется установку начинать с изучения инструкции, которая всегда входит в комплект изделия. Производитель в ней указывает правила подключения и настройки оборудования. Выполняя их, удастся предотвратить ошибки, из-за которых устройство может выйти из строя.

Схемы подсоединения гидравлического аккумулятора

Существуют разные варианты подключения гидробака. При выборе конкретной схемы учитывают, в каком качестве будет применяться мембранный резервуар. Принимаются во внимание также функции, которые на него возлагаются.

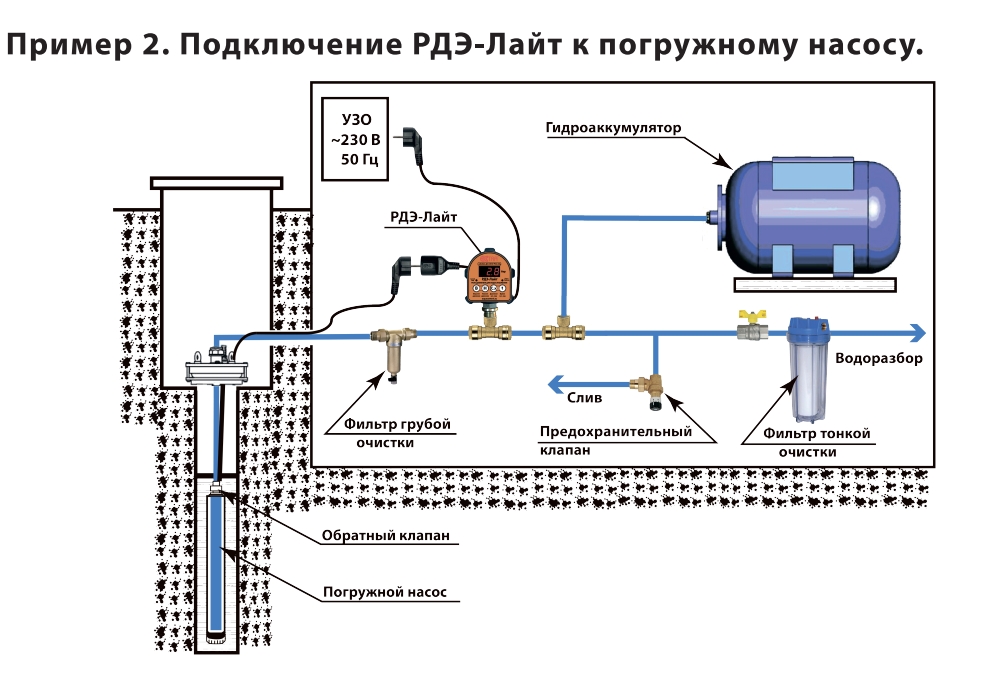

Схема с глубинным насосом

Эксплуатировать насосный агрегат необходимо в соответствии с техническими характеристиками. Чтобы срок службы оборудования не уменьшился, нужно обеспечить определенное количество его включений в течение 1 час. Максимальное число запусков погружного насоса указывается в его паспорте. Этот параметр обычно составляет от 5 до 20 раз.

Погружной скважинный насос

Когда давление в водопроводе становится равным установленному минимальному значению, происходит срабатывание реле. Прибор включает глубинный электронасос и начинается подача водного ресурса. Когда давление в трубопроводе достигает максимального значения, реле отключает насосный агрегат. При маленьком водопотребление включение и остановка работы перекачивающего устройства будет происходить очень часто. Из-за этого существенно снизится его эффективность и эксплуатационный срок.

Для предотвращения частого включения глубинного насоса выполняется монтаж гидроаккумулятора за пределами скважины или колодца. Ведь в емкости всегда имеется определенный запас воды. Его будет достаточно для небольшого водоразбора.

На заметку! Чтобы обеспечить более редкое включение глубинного электронасоса, рекомендуется выполнить монтаж гидравлического аккумулятора с максимально возможным объемом. Емкость также защищает систему от скачков давления, которые возникают во время начала работы перекачивающего устройства.

Конструктивные элементы водоснабжения из скважины

При подключении мембранного бачка вместе с погружным насосным агрегатом объем резервуара выбирается с учетом:

производительности и периодичности включения электронасоса;
расчетного расхода ресурса в течение 1 часа;
монтажной высоты гидроемкости.

При подсоединении гидробачка к глубинному насосу выполняется установка обратного клапана. Он предотвращает движение воды из емкости в водоисточник, когда она выдавливается мембраной. Обычно клапан подсоединяется к электронасосу. Потом перекачивающее устройство размещается в водоисточнике, где оно надежно фиксируется.

При монтаже системы рекомендуется использовать коллектор с пятью отводами для подключения:

гидроаккумулятора;
трубопровода от водоразборных точек;
реле;
напорной трубы;
индивидуальной системы управления.

Для безошибочного подбора оборудования рекомендуется обратиться к инженеру из специализированной компании. В ней также можно будет заказать выполнение монтажных работ.

Профессиональный монтаж внутридомового водоснабжения

Схема с поверхностным насосом

Этот вариант подключения является самым распространенным. Нередко для организации автономного водоснабжения выполняется монтаж насосной станции. Она представляет собой электронасос, который жестко объединен с гидроаккумулятором. Часто комплексное оборудование или отдельный бак вместе с перекачивающим насосом размещается в кессоне над скважиной, а не только в помещение с отоплением.

При реализации этой схемы тоже используется обратный клапан. Устанавливается также реле давления и прибор, измеряющий его значения. В основном монтируют механический манометр. Подключение гидроемкости к водопроводу выполняется через угловой патрубок с резьбой. Он соединяется с фланцем гидробачка.

Схема с повысительной насосной станцией

Чтобы постоянно контролировать, регулировать, поддерживать давление в водопроводе при большом водопотреблении, выполняют монтаж повысительной насосной станции. Такая установка оснащается перекачивающим устройством, рассчитанным на постоянную работу.

Схема с повелительным оборудованием подразумевает наличие гидроаккумулятора, способного компенсировать скачки давления, если возникает необходимость в использовании дополнительных электронасосов. Он также выполняет функцию аварийного водоисточника в течение относительно небольшого промежутка времени, когда на повысительную насосную станцию прекращается подача электричества.

От мощности используемого оборудования зависят возлагаемые на него задачи. Прежде всего, насосная станция обязана обеспечивать высокое давление. Поэтому она устанавливается вместе с вместительным гидробачком.

Схема с накопительным нагревателем воды

Гидроаккумулятор может быть встроен в схему, в которой присутствует накопительный водонагреватель. В такой системе он выполняет функцию расширительного отопительного бачка. Резервуар предназначен для размещения излишек воды, которые образуются в результате ее расширения во время нагрева. В замкнутой водопроводной системе такой процесс становится причиной разрушения элементов.

При реализации данного варианта схемы подбор гидроаккумулятора осуществляется с учетом его технических характеристик. Это максимальная температура горячей воды и наибольшее давление в водопроводе.

В схеме с накопительным нагревателем гидравлический аккумулятор устанавливается перед теплообменным устройством на трубопроводе с холодным ресурсом из водоисточника. Перед резервуаром с мембраной рекомендуется выполнить монтаж группы безопасности бойлера. На трубе с нагретой водой после водонагревателя специалисты советуют установить термосмеситель, с помощью которого будет осуществляться корректировка температуры водной среды для системы ГВС. При необходимости арматура позволит выполнять подмес холодной жидкости из трубы ХВС.

Условная схема подключения мембранной гидроемкости вместе с бойлером косвенного нагрева

Особенности подключения гидравлического аккумулятора к системе водоснабжения дома

Водопроводный мембранный бачок — это металлический резервуар, который непрерывно участвует в работе контура. Поэтому его монтаж должен выполняться максимально ответственно. Лучшее решение, если он будет проведен профессионалами. В любом случае емкость нужно тщательно закреплять.

Когда устанавливается новый гидробак, тогда необходимо первый раз медленно его заполнять водой. Это позволит избежать разрыва мембраны, если она слежалась из-за длительного хранения изделия. Перед заполнением грушеобразной мембраны рекомендуется из гидроемкости стравить весь воздух.

Настройка мембранного гидробака

Обычно во время производства в баке создается давление 1,5 атм. Однако в реальности оно может быть меньше по причине утечки воздуха из емкости во время длительного не использования и хранения изделия. Поэтому проверяют его действительное значение. Для этого используют механический или электронный манометр. Прибор подсоединяют к золотнику, который защищен колпачком.

На заметку! Практически все насосные станции оснащаются манометром. Рекомендуется отдавать предпочтение измерительным приборам в металлическом корпусе, так как они отличаются наименьшей погрешностью.

Оптимальное давление в гидробаке составляет от 1,4 до 2,8 атм. Специалисты рекомендуют его накачивать в резервуаре до значения, которое на 0,1-0,2 атм меньше аналогичного параметра в водопроводной системе. Эта величина выставляется на реле, если обеспечивается водоснабжение одноэтажного дома.

Для расчета требуемого значения при организации водопровода в двухэтажном жилом здании используется уравнение P=(hmax+6)/10, в котором hmax — высота расположения самой верхней водоразборной точки относительно гидравлического аккумулятора. В большинстве случаев — это душевая лейка.

Коротко о главном

Гидроаккумулятор выбирается в зависимости от схемы использования, а устанавливается в вертикальном или горизонтальном положении. Гидробак состоит из металлического корпуса, опорных ножек, платформы для установки поверхностного насоса, ниппеля, эластичной резиновой мембраны, закрепляемой фланцем с резьбовым патрубком.

Монтаж гидравлического аккумулятора выполняется в отапливаемом помещении или утепленном кессоне над скважиной. Любое из мест должно быть защищено от подтопления. Мембранный резервуар объединяется с перекачивающим устройством в виде насосной станции или изготавливается как отдельная емкость. В последнем случае оборудование подключается вместе с глубинным или поверхностным электронасосом. Оно также подсоединяется к системе с повысительной насосной станцией. Гидробачок еще используется в схемах водоснабжения с бойлером косвенного нагрева.

Для одноэтажного дома давление в баке должно быть меньше напора в водопроводной сети на 0,1-0,2 атм. В случае с двухэтажным зданием характеристика рассчитывается по специальному уравнению.

Как думаете — устанавливать гидроаккумулятор лучше в подсобном отапливаемом помещении или кессоне?

Автор

Зубов Егор Специальность: Слесарь-сантехник

Все статьи

Как установить гидроаккумулятор для системы водоснабжения

Установка гидроаккумулятора в цепочку водоснабжения является ключевым моментом устройства автономного водопровода.

Это устройство призвано решить не только вопрос создания небольшого резерва воды, но и избавить владельцев дач и частных домов от переменного давления в сети.

За счет своей конструкции гидробак позволяет также сократить работу насосной станции, тем самым продлевая её срок службы.

Содержание

1 Оборудование
2 Размещение
3 Порядок действий

Оборудование

Как показывает практика, минимально возможные по объему гидроаккумуляторы для установки в частном доме или даче не должны иметь объем меньше 24 л.

Желательно, чтобы это значение было несколько выше необходимой потребности, для создания небольшого запаса.

Основным моментом при выборе будет являться пиковые значение потребности воды, а также мощность насосной станции. При этом, количество воды, которое будет находиться в гидравлическом аккумуляторе должно хватать, чтобы даже при максимальной нагрузке, насос включался не более 30 раз за одну минуту.

Обычно объем необходимого гидравлического аккумулятора определяется, исходя из количества потребителей (ванна, стиральная машина, и т.д.). Чем больше их будет, тем соответственно выше должно быть значение объема.

А в случае установки варианта меньшего по объему чем требуется, можно докупить еще один гидробак и установить его в дополнение к первому, их объем будет суммироваться.

Важно знать: материал мембраны должен соответствовать предполагаемой на него нагрузке.

Также во время выбора стоит учитывать, что объем воды внутри бака будет занимать не более половины от общего объема. Стоит учитывать также то, что для борьбы с гидроударами небольшие варианты гироаккумуляторов малоэффективны, а если установить чрезмерно большой, то в них возможен застой воды.

Для моделей значительных размеров должно быть надежное основание, чтобы оно смогло выдержать немалый вес устройства и воды в нем.

Чтобы более оптимально выбрать гидробак, желательно проводить расчет, обратившись к специалистам.

Размещение

Некоторые варианты можно размещать в подвале или на первом этаже, здесь все будет зависеть от мощности варианта, и на какую высоту придется подавать воду.

Лучше всего проводить установку гидроаккумулятора на самой высокой точке дома, чтобы создать максимальное давление в сети. В этом случае можно использовать как чердак, так и второй этаж (в случае двухэтажного дома).

Место установки не должно иметь повышенную влажность. Причина в том, что в таком случае на поверхности бака будет образовываться конденсат. Он со временем сначала будет разрушать лакокрасочное покрытие гидробака, а после приведет к коррозии металла. Поверхность, на которой будет происходить установка должно быть надежной и ровной.

Перед монтажом агрегата необходимо сначала проверить уровень давления воздуха, соответствует ли он нужным значениям. Потому что в дальнейшем, после его установки, чтобы сделать такой замер, придется сливать воду и отключать насос.

Порядок действий

Схема монтажа подключения данного устройства должна определяться различными конструктивными особенностями системы, к которой он подключается, а также типом насосной станции, применяемой для подачи воды.

Всего есть несколько вариантов подключения, которые зависят от типа используемого насоса:

погружной вариант, который необходимо разместить в воду;
поверхностный, крепящийся ближе к гидроаккумулятору.

За счет особенностей их конструкции разнятся схемы подключения накопительных систем.

Так, используя поверхностный насос, порядок действий будет следующим:

Сначала производится измерение давления воздуха в состоянии, когда мембрана пустая.
Показатели не должны быть выше, чем давление, при котором может включаться насос.
Второй показатель необходимо задавать на реле управления, устанавливая его на одну атмосферу больше, чем полученное значение от уровня давления воздуха.
Далее начинается сама сборка. Прежде всего монтируется коллектор, имеющий 5 разъёмов, к фланцевому штуцеру бака.
Теперь последовательно подключается сначала труба, идущая от насоса, во второй включается сам водопровод. Далее реле управления, манометр и к последнему штуцер гидробака (он уже должен быть подключен).

Все резьбовые соединения садятся на ФУМ-ленту, согласно общепринятым правилам для таких соединений. После этого можно начинать эксплуатацию установленного гидроаккумулятора.

Примите во внимание: желательно устанавливать такие агрегаты ближе к насосным станциям, для большей эффективности.

Подключение с использованием погружного насоса происходит таким образом:

Прежде всего сам насос необходимо погрузить в воду. После этого напорный шланг, идущий от него подключается к реле давления воды в такой же, как было описано выше, коллектор.
Далее от этого же коллектора делаем отвод для гидроаккумулятора.
Последний этап заключается в подключении еще одного патрубка к водопроводу, а остальные к системе управления насосом.

Но, здесь есть одна особенность в подключении.

Необходимо между коллектором и насосом разместить обратный клапан, для предотвращения сливания воды обратно в скважину после выключения подачи воды.

Желательно установить его прямо у горловины патрубка насоса. А вода от всей этой системы должна поступать в кран уже после фильтра. (Подробнее о подключении гидроаккумулятора к погружному насосу Вы можете прочитать в этой статье).

Смотрите видео, в котором специалист разъясняет, как осуществить установку гидроаккумулятора для системы водоснабжения своими руками:

Автор: DmitriiG

Аккумуляторная установка является одним из критических устройств управления скважиной, и ее основная цель состоит в том, чтобы снабжать насосы атмосферной жидкостью, а также хранить рабочую жидкость под высоким давлением для работы стека противовыбросового превентора. В этой статье мы узнаем о требованиях к критически важным компонентам аккумуляторной установки, включая аккумуляторы, резервуар, пневматический насос, насосы с электродвигателем, а также коллектор/клапан гидравлического управления и фитинги.

Оборудование систем управления наземными противовыбросовыми превенторами
Баллоны-аккумуляторы
Для хранения жидкости под высоким давлением аккумуляторы представляют собой сосуды под давлением (код ASME). В зависимости от требований, аккумуляторы могут быть самых разных типов, размеров, номинального давления и емкости. Чаще всего используются «поплавковые» и «баллонные» аккумуляторы шаровой или цилиндрической формы. Кроме того, они могут быть с верхней или нижней загрузкой.
Рисунок 1 – Бутылки-аккумуляторы
При нижней загрузке для обслуживания потребуется снять их с аккумуляторного блока. При верхней загрузке поплавок и баллон можно снять, пока они установлены на аккумуляторном блоке. Аккумуляторы обоих типов могут быть отремонтированы в полевых условиях без нарушения их клейма, когда это необходимо.
Резервуар-резервуар
Для хранения атмосферной жидкости в насосах высокого давления обычно предусмотрен прямоугольный резервуар. Раздел «Техническое обслуживание» может похвастаться смотровыми отверстиями, перегородками и отверстиями для слива/наполнения для устранения неполадок, а также стандартными инструкциями по очистке и наполнению. Резервуар должен быть в состоянии удвоить объем требуемой пригодной для использования жидкости.
Рисунок 2. Резервуар-резервуар
Аккумулятор Трубопровод и клапаны
В соединении аккумуляторов/гидравлического коллектора с нагнетательными линиями высокого давления насоса важную роль играют трубопроводы/клапаны. Для защиты аккумуляторов и предотвращения избыточного давления трубопровод должен состоять из запорных клапанов, трубы сортамента 80 или 160 (1 или 1 1/2 дюйма) и предохранительного клапана (3300 фунтов на кв. дюйм). Чтобы свести к минимуму утечки и сужения линии, цилиндрические аккумуляторы могут быть установлены на механически обработанных коллекторах.
Подробнее о 4-ходовом клапане > Работа 4-ходового клапана в накопительном блоке противовыбросового превентора (Koomey)
Рисунок 3. Клапан и трубопровод
Узел воздушного насоса
Для подачи рабочей жидкости под высоким давлением , один или несколько гидравлических насосов в узле воздушного насоса будут подключены (параллельно) к аккумулятору для системы управления противовыбросовым превентором.
Рисунок 4. Узел воздушного насоса
Узел электрического насоса
Приводимый в действие взрывозащищенным электродвигателем, электронасос в сборе всегда должен включать дуплексный (или тройной) возвратно-поступательный плунжерный насос. Для обеспечения подачи рабочей жидкости под высоким давлением в систему управления противовыбросовым превентором ее следует соединить с трубопроводом аккумулятора. Он доступен не только в различных диапазонах напряжения, но и в различных вариантах мощности.
Рисунок 6. Электронасос в сборе
Требования к аккумулятору
Общее
Баллоны-аккумуляторы представляют собой герметичные контейнеры, содержащие гидравлическую жидкость для использования в затворах противовыбросового превентора. Эти контейнеры хранят энергию в виде сжатого газообразного азота, который можно использовать для быстрого закрытия превентора. Обычно используются две емкости-аккумуляторы, включая «поплавок» и «сепаратор».
Поплавковый – Для разделения гидравлической жидкости и газообразного азота используется плавающий поршень поплавкового типа.
Сепаратор
— для разделения гидравлической жидкости и газообразного азота в сепараторе используется гибкая диафрагма.
Объемная вместимость
Все блоки закрытия противовыбросового превентора должны включать в себя емкости-аккумуляторы с достаточной объемной емкостью для производства достаточного полезного объема жидкости с отключенными насосами для закрытия максимум 4 плашек ПВП и кольцевого превентора в штабеле, а также достаточного объема, чтобы открыть клапан гидравлической дроссельной линии (HCR). Кроме того, конечное давление должно быть больше Минимальное рабочее давление (MOP) . Это относится к API STD53.
Между давлением на 200 фунтов на квадратный дюйм выше давления предварительной зарядки и рабочим давлением аккумулятора количество жидкости, извлекаемой из аккумулятора, считается « полезным объемом жидкости ». Рабочее давление гидроаккумулятора — это давление, при котором гидравлическая жидкость заправляется в гидроаккумуляторы.
Минимальное рабочее давление (MOP)
В соответствии с последним требованием стандарта API STD 53 от конца 2018 г. минимальное рабочее давление (MOP) определяется как минимальный перепад давления, необходимый для того, чтобы устройство успешно выполняло предназначенную ему функцию в конкретном среда. Если пакет противовыбросового превентора содержит срезной плашек без специального аккумулятора сдвига, расчетное МОР должно включать максимальное давление, необходимое для сдвига и герметизации трубы для этой операции. Однако, если в системе есть специальный накопитель сдвига, будут отдельные значения MOP: одно для срезных плашек, а другое для трубных плашек.
Требования к бутылкам API 16D
Система первичного аккумулятора должна быть сконструирована таким образом, чтобы потеря одного аккумулятора, блока или обоих не приводила к потере более 25% общей емкости системы. Чтобы уменьшить вероятность повреждения баллона, предварительное давление для аккумуляторов баллонного типа должно превышать 25 % от гидравлического давления системы. Величина давления предварительной зарядки варьируется в зависимости от индивидуальных эксплуатационных потребностей оборудования и условий эксплуатации.
Время отклика
С точки зрения времени отклика, 30 секунд — это предел для замыкающего устройства, закрывающего каждый превентор тарана. Для годовых превенторов размером менее 18 3/4 дюймов время закрытия никогда не должно превышать 30 секунд; для кольцевых превенторов размером более 18 3/4 дюйма максимальное время составляет 45 секунд.
Требования к рабочему давлению и предварительной зарядке аккумуляторов
При эксплуатации баллона-аккумулятора давление никогда не должно превышать его номинальное рабочее давление. Во время первоначальной установки укупорочного устройства необходимо измерить предварительное давление каждого баллона-аккумулятора; это должно происходить на каждой скважине до того, как будет проведена регулировка там, где это необходимо. Для предварительной зарядки аккумулятора следует использовать только газообразный азот. Наконец, во время бурения скважин необходимо регулярно проверять давление предварительной заправки.
Требования к аккумулирующим клапанам, фитингам и манометрам
Клапаны должны быть установлены в многобутылочных аккумулирующих блоках, чтобы обеспечить их изоляцию. За исключением случаев, когда аккумуляторы изолированы для обслуживания, испытаний или транспортировки, запорный клапан должен иметь номинальное рабочее давление, по крайней мере, равное расчетному рабочему давлению системы, к которой он подключен, и должен находиться в открытом положении. При необходимости баллоны-аккумуляторы можно разместить в банках емкостью около 160 галлонов, минимум в двух банках.
На каждом блоке аккумуляторов должны быть предусмотрены соответствующие фитинги и клапаны, поскольку это позволяет прикрепить манометр без необходимости вывода из эксплуатации всех блоков аккумуляторов. Для установки всегда должен быть в наличии точный манометр для измерения давления предварительной зарядки аккумулятора.
Требования к насосу запорного узла
Требования к клапанам, фитингам, линиям и коллектору запорного узла
Требования к производительности насосов
Для выполнения операции в этом разделе в соответствии с требуемым стандартом каждый блок закрытия нуждается в достаточном количестве и размерах насосов. В зависимости от размера используемой трубы насосы должны быть в состоянии закрыть кольцевой превентор, в то время как накопительная система изолирована. Клапан дроссельной линии с гидравлическим приводом также должен быть открыт, и в течение примерно двух минут на манифольде запорного устройства должно быть достигнуто давление не менее 200 фунтов на квадратный дюйм выше предварительного заряда аккумулятора.
Требования к номинальному давлению насоса
Насосы должны быть установлены в каждом блоке закрытия для создания давления нагнетания, равного номинальному рабочему давлению блока закрытия.
Требуемая мощность насоса
Насосы запорного узла всегда должны иметь питание, чтобы при снижении давления в коллекторе запорного узла насосы включались автоматически; снижение давления должно быть ниже 90% от рабочего давления аккумулятора перед активацией.
На каждом замыкающем устройстве должны быть подготовлены два или три независимых источника питания, каждый из которых способен качать со скоростью, указанной в разделе «Требования к мощности насоса». Когда упоминаются системы питания с двойным источником, это относится к воздушным и электрическим системам в целом. Двойные воздушные или электрические системы приемлемы, но менее предпочтительны.
К системам с двойным источником питания относятся:
Двойная воздушная и электрическая система = специальный воздушный компрессор для аккумулятора + электрический генератор буровой установки для работы электрического насоса
Двойная воздушная система = специальный воздушный компрессор для аккумулятора + электрический генератор буровой установки для работы компрессора
Двойная воздушная система = специальный воздушный компрессор для аккумулятора + резервуар для хранения воздуха, который отделен как от воздушных компрессоров буровой установки, так и от резервуара для хранения воздуха буровой установки обратными клапанами.
Двойная электрическая система = одна электроэнергия от основного генератора + другая от резервного генератора (аварийный генератор)
Двойной воздух/азот = специальный воздушный компрессор для аккумулятора + баллоны с газообразным азотом.
Двойное электричество/азот = одна электрическая энергия от основного генератора + баллоны с газообразным азотом.
Если поверхностное давление упадет на 200 фунтов на квадратный дюйм ниже, чем первоначально ожидалось, и если пробуренная обсадная труба установлена на глубине менее 500 футов в неглубоких скважинах, закрывающему устройству не потребуется резервный источник питания.
Требования к запорным клапанам, фитингам, линиям и коллекторам
Требуется номинальное давление Рабочее давление стека противовыбросового превентора (максимум до 3000 фунтов на квадратный дюйм), и он также должен быть изготовлен из стали. Для всех требований к испытательному давлению они доступны в API Spec 6A: Спецификация для устьевого оборудования. Сталь также должна использоваться для всех линий между противовыбросовым превентором и закрывающим устройством; если не стальной, то эквивалентный огнеупорный шланг с гибкостью. Для торцевых соединений номинальное давление дымовой трубы (до 3000 фунтов на квадратный дюйм) и номинальное рабочее давление должны быть равны.
Клапаны, фитинги и другие необходимые компоненты
При каждой установке должно быть установлено следующее;
Достаточное количество обратных клапанов для каждого узла закрытия или запорных клапанов для отделения аккумуляторов и насосов узла закрытия от коллектора узла закрытия; это также должно обеспечить изоляцию регулятора кольцевого превентора.
Полностью открывающийся клапан для каждого запорного устройства для подключения отдельного насоса рабочей жидкости, когда это необходимо.
Клапан регулировки давления для каждого запорного узла, чтобы можно было вручную регулировать рабочее давление кольцевого превентора.
Клапан регулирующий для каждого запорного узла для регулирования рабочего давления превенторов плашечного типа; они также должны быть оборудованы клапаном и перепускной линией, чтобы коллектор закрывающего устройства мог принимать полное давление аккумулятора, когда это необходимо.
Точные манометры для каждого узла закрытия для индикации рабочего давления коллектора узла закрытия; по отношению к клапану регулирования давления кольцевого превентора могут иметь значение как ниже, так и выше по потоку.
Полнопроходной пробковый клапан для каждого кольцевого превентора как на линии открытия, так и на линии закрытия. Эти клапаны должны быть не только в наличии, но и в открытом положении, когда они установлены рядом с самим превентором. При испытании рабочих линий с давлением более 1500 фунтов на квадратный дюйм открытое положение неприменимо, если кольцевой превентор вообще не поврежден.
Все регулирующие клапаны закрывающих устройств должны быть промаркированы, чтобы показать положение клапанов, а также то, какой клапан штуцерной линии или превентор работает каждый клапан. Во время буровых работ регулирующие клапаны противовыбросового превентора должны быть «открыты», а не «нейтральны» или «заблокированы». При нормальной работе клапан штуцерной линии должен быть закрыт. Во избежание случайного срабатывания регулирующий клапан, отвечающий за глухие гидроцилиндры, должен быть закрыт (поверх ручной рукоятки). Наконец, если дистанционное устройство активировано, ручка не должна быть закрыта до такой степени, что это остановит работу функции домкрата.
Требования к жидкости и объему закрывающего устройства
В качестве рабочей жидкости для управления закрывающим устройством следует использовать гидравлическое масло или пресную воду, содержащую смазку. Если жидкость закрывающего устройства содержит воду и ожидаемая температура окружающей среды ниже 32°F, необходимо добавить гликоль. Из-за вероятности повреждения пломбы некоторые вещества не рекомендуются для этой задачи; это включает масло для цепи, дизельное топливо, моторное масло и керосин. Емкость резервуара должна быть как минимум в 2 раза больше полезной жидкости, используемой в системе.
Расположение закрывающего устройства и требования к дистанционному управлению
Аккумулятору основного насоса требуется безопасное место для хранения, а также доступ в аварийной ситуации для всего персонала буровой установки. Кроме того, он должен предотвращать обратный поток в резервуар из рабочих линий и чрезмерный дренаж. Для компенсации обратного потока в замыкающих линиях, когда главный аккумулятор насоса расположен несколько ниже дымовой трубы превентора, может быть добавлен дополнительный объем аккумулятора.
Панели управления должны быть оборудованы каждой установкой, чтобы бурильщик мог управлять каждым регулирующим клапаном и противовыбросовым превентором из легкодоступного места; эта точка также должна находиться на некотором расстоянии от пола буровой.
Ссылки
Кормак, Д. (2007). Введение в расчеты управления скважиной для буровых работ. 1-е изд. Техас: Спрингер.
Крамптон, Х. (2010). Контроль скважины для заканчивания и внутрискважинных работ. 1-е изд. Техас: Издательство Персидского залива.
Грейс, Р. (2003). Справочник по противовыбросовым установкам и контролю скважин [recurso electronico]. 1-е изд. Paises Bajos: профессиональный паб Gulf.
Грейс Р. и Кадд Б. (1994). Усовершенствованный контроль выброса и скважины. 1-е изд. Хьюстон: Издательство Gulf.
Уотсон, Д., Бриттенхэм, Т. и Мур, П. (2003). Расширенный контроль скважины. 1-е изд. Ричардсон, Техас: Общество инженеров-нефтяников.
Поделись радостью
Как пользоваться гидроаккумуляторами
Все эластомеры немного проницаемы для газов, поэтому мембраны диафрагмы и диафрагмы со временем теряют некоторое давление газа из азота в гидравлическую жидкость. Эта утечка будет зависеть от применения, температуры и используемой резины, но инженеры по техническому обслуживанию должны регулярно проверять давление газа, и вполне вероятно, что перезарядка потребуется каждые 3-6 месяцев. Обратите внимание, что проницаемость и повреждение мембраны могут значительно увеличиться при температуре выше 60°C. Поршневые аккумуляторы не имеют резиновой камеры, поэтому менее вероятно, что они потребуют регулярной подзарядки, но динамические движения уплотнения и риск загрязнения уплотнения означают, что возможна некоторая потеря давления.
Как перезарядить аккумулятор
Предварительное давление, как правило, составляет 90% от максимального рабочего давления для накопителей энергии, но всегда сверяйтесь с соответствующими чертежами и/или инструкциями по техническому обслуживанию.
Фактическое давление газа будет меняться в зависимости от изменения температуры, поэтому, если вы перезаряжаете при особенно высоких или низких температурах окружающей среды или имеете особенно критическое применение, это… Перед началом работы стоит использовать соответствующую диаграмму зависимости давления от температуры. Это преобразование даст вам правильное давление предварительной зарядки для температуры окружающей среды в этот конкретный день.
1. Ознакомьтесь с инструкциями производителя по зарядке для вашего оборудования и приложений, поскольку они могут отличаться от этой общей процедуры.
2. Проверьте записи о техническом обслуживании, чтобы узнать, когда производилась последняя перезарядка, чтобы убедиться в отсутствии признаков увеличения утечки или других потенциальных отказов.
3. Убедитесь, что компоненты зарядного комплекта находятся в хорошем состоянии, а дата изготовления шланга соответствует ожидаемому сроку службы. Кроме того, убедитесь, что датчики находятся в пределах периода их калибровки.
4. Убедитесь, что источник питания системы отключен, изолирован и маркирован. Перед началом любых работ изолируйте и вентилируйте аккумуляторный блок.
5. Снимите пылезащитный колпачок клапана зарядки аккумулятора.
6. Убедитесь, что шпиндель зарядно-проверочного блока полностью выдвинут, а затем прикрепите его к заправочному клапану. Шпиндель, вероятно, управляется шестигранным ключом.
7. Закройте клапан сброса давления в зарядном блоке.
8. Установите соединительный шланг между баллоном с азотом и зарядным блоком аккумулятора.
9. При закрытых редукционных клапанах очень медленно откройте запорный клапан баллона с азотом и наблюдайте за внутренним давлением по манометру.
10. Очень медленно закручивайте шпиндель блока зарядки аккумулятора до тех пор, пока манометр не покажет давление внутри аккумулятора. Не завинчивайте шпиндельный клапан до упора.
11. Убедитесь, что давление в баллоне с азотом выше, чем в аккумуляторе, и достаточно для зарядки аккумулятора до соответствующего давления предварительной зарядки.
12. Очень медленно откройте редукционный клапан и наблюдайте за повышением давления на манометре блока зарядки аккумулятора.
13. Закройте изолятор баллона с азотом, когда в аккумуляторе будет достигнуто правильное давление.
14. Дать стабилизироваться давлению внутри аккумулятора в течение нескольких минут и осторожно стравить его через выпускной клапан или повторить процедуру зарядки по мере необходимости.
15. Освободите шпиндельные клапаны и медленно отвинтите клапан сброса давления, чтобы сбросить давление внутри зарядного блока и узла шланга.
16. Установите на место пылезащитный колпачок, очистите и поместите комплект для зарядки в герметичный контейнер.
17. Заполните протокол технического обслуживания для
Будьте очень осторожны , повышайте давление очень медленно при зарядке аккумуляторов. Если позволить азоту быстро расширяться, его температура снизится, что может сделать мембрану мочевого пузыря хрупкой, что приведет к преждевременному выходу из строя.
No related posts.
