Как подключить проходной выключатель | Потомственный мастер
Схема проходного выключателя, схема подключения проходного выключателя с двух мест, схема подключения двухклавишного проходного выключателя, нестандартные схемы подключения проходного выключателя, проходной переключатель, схема проходного переключателя, подключение проходного переключателя — эти и другие вопросы будут подробно рассмотрены в этой статье.
Что такое проходной выключатель. Что такое проходной переключатель
Здравствуйте. Для начала определимся, как правильно называть устройства, о которых пойдет речь в этой статье: выключатели, включатели или переключатели и почему такая путаница.
Мы привыкли почему-то называть включатели выключателями. Но это беда небольшая, ведь устройство под двумя этими словами может как включать, так и выключать, но изначально, чтобы выключить, надо включить. Большую часть времени это устройство находится в выключенном (нерабочем) состоянии, поэтому правильнее будет называть выключатель — включатель.
Оглавление:
Схема подключения одноклавишного проходного выключателя
Схема подключения перекрестного переключателя. Управление светом с трех и более мест.
Схема подключения одноклавишного проходного выключателя
Нестандартные схемы включения проходных выключателей

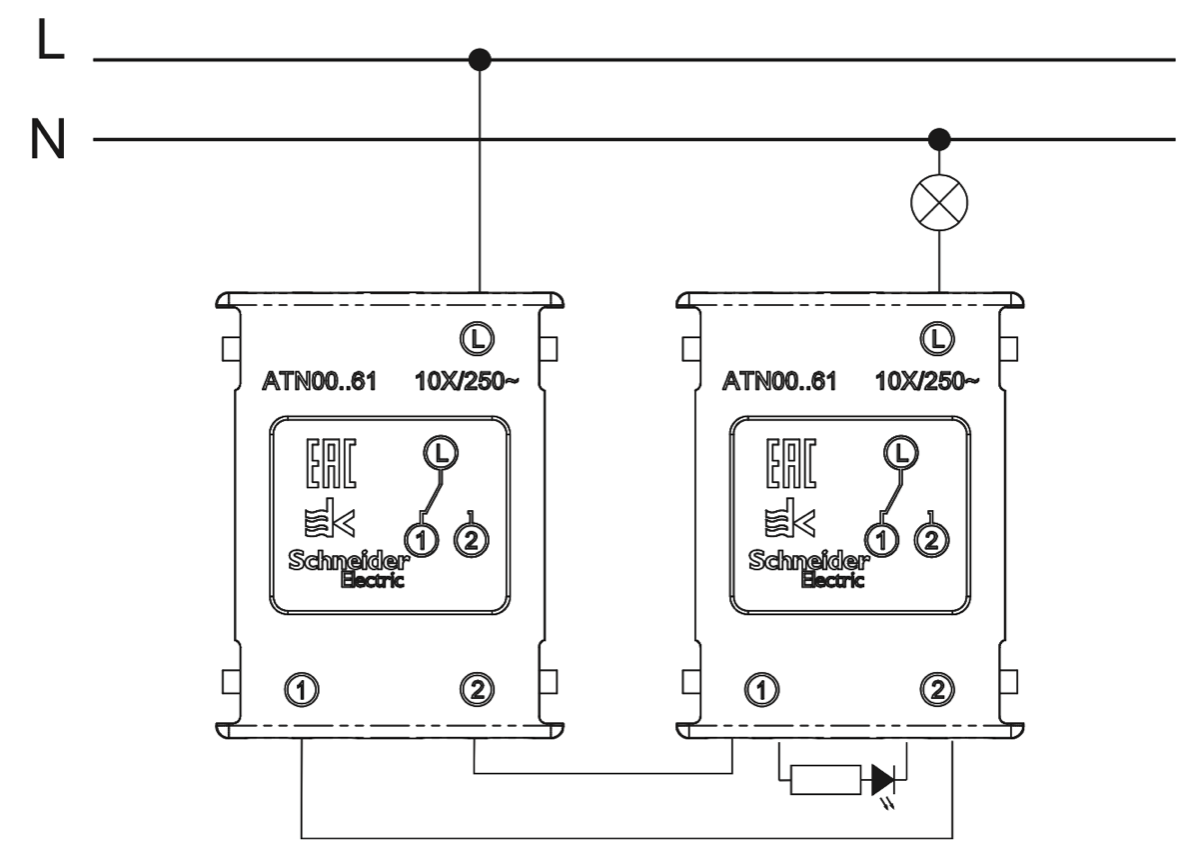

Схема подключения одноклавишного проходного выключателя
Изобретение таких переключателей позволило проектировать схемы управления освещением, которые получили название проходные из-за их особенности управлять лампочкой с двух мест и более. Рассмотрим классическую схему одноклавишного проходного выключателя.
Я специально нарисовал ее немного иначе, чем это везде рисуется, чтобы было проще понять смысл работы. Фаза «L» подается на управляющий контакт «1а» первого проходного переключателя, по двум проводам с управляемых контактов «2а» и «3а» идет на управляемые контакты второго переключателя «2б» и «3б» и с управляющего контакта «1б» поступает на лампу, а ноль поступает на лампу напрямую.
Практический пример подключения одноклавишного проходного выключателя
Существует две практических возможности подключения одноклавишного проходного переключателя:
- Соединения проводов выполняются в распределительной коробке
- Соединения проводов выполняются в проходном переключателе.
Соответственно, смотрим две схемы и выбираем, которая понравится больше.
Схема подключения одноклавишного проходного выключателя №1
В этой схеме используется один двухжильный кабель от распределительной коробки к первому выключателю и трехжильный соединительный кабель между переключателями (не заходя в распределительную коробку). Схема очень простая. Буквами я обозначил цветовую маркировку: Б — белый (фаза), С — синий, Ж/З — желто-зеленый. Провода в данном случае все так или иначе будут фазными (периодически), но два провода будут фазными чаще, причем провод идущий от распределительной коробки будет фазным всегда, он же является управляющим (раздающим), а белый провод от второго переключателя является управляемым (принимающим фазу).
Схема подключения одноклавишного проходного выключателя №2
Во второй схеме почти ничего не изменилось, но все соединения выполнены в распределительной коробке. На оба переключателя теперь идет по одному трехжильному кабелю, а на лампочку либо двух- либо трехжильный кабель (в зависимости от того, требуется ли наличие земли или нет).
Схема подключения перекрестного переключателя. Управление светом с трех и более мест.
Когда для управления освещением требуется более двух проходных переключателей в ход идут специальные перекрестные переключатели. Они имеют немного другую схему соединения внутри себя и на каждый перекрестный переключатель требуется уже по 4 контакта. Говорят, что есть двухклавишные перекидные переключатели, но в руках я их еще не держал. Поэтому будем рассматривать одноклавишный. Когда дойдем до двухклавишных переключателей, схему я, конечно же, нарисую, но сможете ли вы ее реализовать — большой вопрос.
Вы видите, что добавилось еще одно устройство — перекрестный переключатель. Таких выключателей может быть сколь угодно большое количество. На каждый такой переключатель должно приходить два провода и уходить два провода. Если два перекрестных выключателя, значит восемь проводов, три — двенадцать проводов и т.д.
Да, согласен, схема выходит громоздкой.
Все потому, что она аналоговая. Электронные схемы выглядят значительно проще. Их мы еще коснемся.
Практический пример подключения двухклавишного проходного выключателя
По сути, схема ничем не отличается от подключения одноклавишного переключателя, просто теперь их становится два и увеличивается количество проводов. Можно сэкономить один провод в первом проходном переключателе, но во втором этого сделать уже не получится. Точно так же, можно «придумать» две схемы подключения двухклавишного проходного переключателя:
Схема подключения двухклавишного проходного выключателя №1
Как видите, добавилось три «лишних» провода, за исключением первого проходного переключателя. Тут мы немного «обманываем судьбу», устанавливая перемычку между контактами, которые «раздают» фазу. Помните, я говорил, что в переключателях контакты между собой никак не связаны.
Схема подключения двухклавишного проходного выключателя №2
Во второй схеме я бы порекомендовал использовать две распределительные коробки, иначе возникает серьезный перерасход кабеля.
Рисовать схему подключения двухклавишного перекрестного переключателя я смысла не вижу. Встречается редко, но догадаться сопоставив две схемы несложно. Тем более, что я старался рисовать максимально подробно.
Нестандартные схемы включения проходных выключателей
Схема включения двухклавишного выключателя как одноклавишного проходного и обычного выключателя.
Обратите внимание, что у первой клавиши проходного переключателя подключена только одна пара. Такое подключение позволяет использовать переключатель, как обычный выключатель. В одном положении рабочие контакты замкнуты — лампа светится, в другом положении рабочие контакты разомкнуты — лампа не светится. При этом вторая клавиша используется как обычный проходной одноклавишный выключатель.
Схема включения нескольких двухклавишных выключателей.
Возможно такая схема вам пригодится. Помните, я говорил, что двухклавишный переключатель это два целиковых одноклавишных переключателя в одном корпусе? А теперь представьте картину. Вы входите на веранду, включаете свет одноклавишным переключателем, проходите в коридор, одной клавишей двухклавишного переключателя выключаете свет на веранде, а другой включаете в коридоре, проходите в комнату, одной клавишей двухклавишного переключателя выключаете свет в коридоре, а другой включаете в комнате, и наконец, возле кровати одноклавишным переключателем отключаете свет в комнате. Поняли, что мы сделали? Мы поставили по одноклавишному проходному выключателю на трех участках: веранда-веранда, коридор-коридор, комната-комната. Но у нас есть два места, где одноклавишные переключатели стали «соседями». А поскольку двухклавишный=два одноклавишных, мы и меняем их на двухклавишный.
Самая хитрая схема включения двухклавишных выключателей
Теперь осталось «доработать напильником» предыдущую схему. А что если вместо первого одноклавишного переключателя поставить двухклавишный и подключить к нему уличное освещение? Проще простого!
На этой схеме, если присмотритесь, зеленым цветом я выделил «проходную» часть, а черным всю остальную. На схеме два проходных переключателя и три лампочки. Две лампы работают как от обычного выключателя, а третья «зеленая» как проходная.
Как подключить трехклавишный выключатель. Схема подключения трехклавишного выключателя
Современные тенденции управления системами освещения развиваются не только в направлении комфортного функционирования и разнообразного дизайна, но и повышения уровня экономности. Одним из таких методов является использование трехклавишных выключателей, которые могут контролировать три группы осветительных приборов с одной точки доступа.
Преимущества использования одного трехконтурного устройства очевидны. Это эстетичный внешний вид, менее трудозатратная прокладка электрических кабелей к месту подключения. Выбивание в стене одной технологической ниши для размещения монтажной коробки вместо нескольких.
Используются такие устройства для освещения комнат со сложной конфигурацией, длинных коридоров или контроля с одной точки нескольких помещений: санузла, ванной комнаты и прихожей.
В последнее время меня по почте и в комментариях часто спрашивают и просят проконсультировать о таком, казалось бы, обычном устройстве. Поэтому сегодня подробно разберем тему как подключить трехклавишный выключатель. P.S. в данном примере используется трехклавишный выключатель schneider electric.
Выключатель трехклавишный подвергается более интенсивной эксплуатации, чем остальное электро коммутационное оборудование. Надежность конструкции устройства должна обеспечивать средний срок службы до 10 лет.
Неисправности, возникающие в процессе эксплуатации, можно разделить на две категории:
- — механические – связаны с поломкой вешних и внутренних элементов корпуса, пружин, крепежных элементов, стирания клавиш и т. д.;
- — электрические – расшатывание контактных зажимов в электрической части механизма, и, как следствие, подгорание кабелей и всего устройства в целом.
Любые поломки, приводящие к нарушению целостности устройства или его отдельных элементов, требуют замены всего изделия.
Работы по ремонту или замене выключателей, как и любого другого электрооборудования, должен производить специалист с соответствующим уровнем допуска. Помещение, где производятся ремонтные работы, должно быть в обязательном порядке обесточено.
Приобрести такие выключатели можно в любом магазине электротоваров. Схема подключения трехклавишного выключателя, довольно сложная на первый взгляд, так же не будет представлять особых проблем после внимательного ознакомления с предоставленной статьей.
Конструкция трехклавишного выключателя
Большое количество компаний, выпускающих электротехническое оборудование, производят множество моделей выключателей. Устройства имеют значительные различия по внешнему дизайну и немного меньшие по внутреннему составу. Однако те ограничения, которые накладывает типизированная сеть электропроводки в квартирах, вынуждает использовать выключатели с ограниченным числом коммутационных секций в механизме управления.
Если же появляется возможность провести глубокую модернизацию электросети, использование тройных выключателей обеспечит более гибкий и экономный контроль источников освещения.
Подключение трехклавишного выключателя, по сути, ничем на отличается от подключения одно и двухклавишных.
Один из питающих кабелей подключается на вход выключателя, а кабеля осветительных приборов подключаются к выходным контактам (к соответствующим контактам коммутационной колодки).
Различия состоят в количестве контактов коммутационных групп – один, два или три.
На фотографии продемонстрирована монтажная часть простейшего, типичного трехклавишного выключателя.
Хорошо видна разница между входным контактам, на который подается фаза и выходными контактами, к которым подключаются кабеля ведущие к лампам освещения. Нулевые провода каждого светильника объединяются вместе и подключаются к нулевому проводу в коробке.
Монтаж самого механизма трехклавишного выключателя в подрозетник осуществляется с помощью суппорта который крепится при помощи шурупов или посредством специальных распорных лапок. После того как механизм выключателя будет надежно зафиксирован поверх устанавливается декоративная рамка которая крепится на защелках.
Схема подключения трехклавишного выключателя
Использование тройного выключателя оправдано, когда есть необходимость управлять большим количеством зон освещения и/или многоуровневым освещением. Это даст возможность не только контролировать расход электроэнергии, но и облегчит техничное исполнение дизайнерских решений в помещении.
Однако для эффективного использования устройства нужно правильное исполнение и оптимальная схема подключения трехклавишного выключателя.
В распределительную коробку от щитка заходит питающий кабель: синий провод ноль, коричневый фаза. Фазу обязательно нужно подключать на выключатель (в нашем случае к общему контакту). На общий контакт выключателя подсоединен белый провод (его видно на фото), три остальных которые идут из коробки к выключателю это провода подключенные к «выходным» контактам (в коробке они будут подключаться к фазным проводам светильников).
Процесс подключения устройства потребует следующего набора инструментов: плоская и крестовая отвертка, в зависимости от типа шурупов использующихся в механизме, стриппер или бокорез – инструмент для снятия изоляции, можно заменить обычным ножом, кусачки или пассатижи.
Алгоритм выполнения работ по установке может иметь следующие пункты.
ВАЖНО! Прежде чем начать монтажные работы убедитесь, что сеть обесточена. Если к главному рубильнику имеется свободный доступ, повесьте предупреждающую табличку о проведении электротехнических работ. |
На месте установки устройства из стены должно выходить четыре провода. Это может быть четырехжильный кабель. Чаще имеется один одножильный, который является фазой, поступающей из распределительной коробки, и трехжильный, который идет к осветительным приборам через распределительную коробку.
Собираем провода в коробке. Для соединения проводов я использовал самозажимные клеммники wago, они очень удобны и практичны. Если таких клеммников под рукой нет можно использовать обычную скрутку (по надежности будет даже лучше).
Схема подключения трехклавишного выключателя собрана. Немного разъясню. Ноль питающего провода подключаем со всеми нулевыми проводами всех светильников (в нашем примере нулевые провода — синие). Затем фазу питающего провода подключаем на общий контакт выключателя (это коричневый и белый провода).
Остаются три провода которые «пришли» с выключателя и три фазных провода от каждого светильника. Для наглядности я собрал схему по цветовой маркировке т.е. красный провод который «пришел» с выключателя подключаем с красным проводом светильника, затем зеленый провод который «пришел» с выключателя подключаем с зеленым проводом светильника и т.д.
Хочу напомнить, что схема подключения трехклавишного выключателя должна собираться таким образом, чтобы на вход выключателя подключался фазный провод от сети. Именно фазный, а не нулевой провод подводится на вход любого выключателя, где он и будет прерываться. Нулевые провода от сети сразу подключается непосредственно к нулевым проводам светильника.
Данный способ подключения регламентируется инструкциями Правил Устройства Электроустановок — ПУЭ. При неправильной схеме разводки – если фаза подана на лампу, а ноль пущен через выключатель на разрыв, сеть все равно будет функционировать, но отступление от стандартного варианта чревато опасностью при эксплуатации.
В таком случае даже при отключенном выключателе вся электропроводка будет продолжать находиться под напряжением.
При замене лампочек человек будет подвергаться риску поражения электрическим током. Повреждение или пробой изоляции, при отсутствии предусмотренного заземления осветительного прибора, приведет к возникновению напряжения в корпусе устройства. И, как следствие, удар электрическим током при малейшем прикосновении.
Пробуем схему в работе. Включаем одну клавишу выключателя. Один светильник зажегся — все правильно.
Включаем другую клавишу выключателя другой светильник зажегся.
Чтобы определить, где в распределительной коробке находится фазный и нулевой провод сначала следует постараться визуально определить по маркировке принадлежность проводов. Затем с помощью тестера или индикаторной отвертки окончательно убедится в этом.
Подключение проводов к трехклавишному выключателю
Существуют различные модели тройных выключателей: для внешнего, внутреннего монтажа или комбинированные – в одном корпусе с розеткой.
Перед тем как подключить трехклавишный выключатель необходимо добраться до клемм подключения. Для получения доступа к механизму трехклавишного выключателя необходимо вытянуть клавиши и снять рамку. Эта операция может производиться без использования специального инструмента.
Для начала необходимо снять клавиши. Край клавиши прижимается пальцем к стене в положении выключено, другой, выступающий край подцепляется ногтем или плоской отверткой и тянется на себя. В основном, у новых устройств, клавиши сидят на направляющих довольно плотно, не нужно прикладывать чрезмерных усилий для извлечения, можно повредить лицевой элемент и испортить весь выключатель.
Рамка выключателя крепится к механизму прижимной вставкой, которая располагается посредине. Крепление может быть выполнено в виде направляющих плотно входящих в механизм или, как указано на фото, в виде защелок, которые следует поддевать отверткой.
Способ крепления проводов в механизме – при помощи зажимных винтов.
Перед тем как вставить зачищенные провода убедитесь, что винты не вкручены в пазы полностью. На трехклавишном выключателе имеется четыре контакта для подключения проводов: один на вход и три на выход.
В самом механизме выключателя следует отделить общую клемму, на которую следует подключать фазный провод и клеммы, от которых будет подано напряжение на отдельных осветительных секций. Как правило, эти контактные группы разделены по отдельным колодкам и размещаются на тыльной стороне устройства.
На проводах удаляется не более 5-10 мм изоляции, чтобы из контактного отверстия не было видно оголенного провода. Прижимные винты затягиваются крепко, при проверке на извлечение у провода не должно быть люфта.
Если для подключения трехклавишного выключателя используются многожильные провода, то для того чтобы провода не обламывались при затягивании винтовым зажимом на зачищенную часть провода необходимо одевать специальные НШВИ наконечники.
После выполнения монтажных работ производится сборка выключателя в обратной последовательности.
Похожие материалы на сайте:
Понравилась статья — поделись с друзьями!
схема подключения для управления освещением
Проходной выключатель схема подключения которого довольная проста и понятна для каждого, представляет собой устройство, способное управлять одним или несколькими светильниками из разных мест освещаемого помещения.
Что такое проходной выключатель?
Время не стоит на месте, постоянно совершенствуются или изобретаются приборы, которые помогают упростить будничную жизнь, повысить комфортность условий проживания и даже помочь сэкономить. Таким устройством и является проходной выключатель.
Все мы привыкли к обыкновенным выключателям, которые включают и выключают устройство из одного места. Но существуют и другие типы выключателей, которые позволяют управлять осветительными приборами из 2 или более мест. Это и есть так называемые выключатели проходного типа.
Проходные выключатели – это не просто модное веяние и престижная новинка.
Это удобство, комфорт и экономия электроэнергии. Их можно использовать как в собственных квартирах и домах, так и в производственных помещениях.Например, зайдя в многоэтажный дом, вы включаете свет на первом этаже, но, поднявшись на другой и включив освещение там, вам надо снова спуститься, чтобы выключить свет на первом, так как вам он уже не нужен. Выключатель проходного типа поможет справиться с этой задачей и максимально ее упростит, ведь, поднявшись на нужный этаж, вы сможете отключить свет ближайшим выключателем.
Проходной выключатель применяется для любых источников освещения: для ламп накаливания, люминесцентных, светодиодных и энергосберегающих ламп.
Принцип работы проходного выключателя
Простой переключатель используется для того, чтобы соединять или разъединять электрическую цепь для включения или выключения осветительного прибора. Проходной выполняет другую функцию: в одном положении он замыкает одну электрическую цепь и размыкает другую, в другом положении – наоборот.
Это и позволяет управлять светом из разных местоположений.
По сути, у проходного переключателя отсутствует привычное понятие «выключенного состояния», так как электрический ток перенаправляется с одной цепи на другую. Фото схемы подключения проходного выключателя отличается гениальной простотой, а найти его можно на многих информационных сайтах.
Возьмем простой пример: один светильник и два проходных выключателя. Зайдя в помещение, мы включаем один из них, в результате чего загорается свет из-за замыкания одной из цепей. Потом, дойдя до другого выключателя и нажав на него, мы выключаем свет, при чем предыдущая цепь разъединяется и замыкается другая.
Проходной выключатель можно использовать как обычный, если пользоваться только им одним, однако использование этого варианта приведет к дополнительным расходам.
Производители выпускают выключатели с разным числом клавиш, количество которых зависит от числа управляемых осветительных приборов или их групп (одна клавиша – один прибор, две клавиши – два прибора и т.
п.). Также продаются сенсорные выключатели, приборы с пультом дистанционного управления и другие инновационные решения. При наличии системы освещения с дистанционным управлением необходимость в использовании проходного выключателя отпадает.
О новых тарифах на электроэнергию, вступивших в силу 1 сентября 2015 года, читайте здесь. О том, какие работы может выполнить электрик и как его вызвать, читайте здесь.
Схема подключения
Преимущества использования проходного выключателя очевидны. Теперь следует разобраться, как подключить проходной выключатель. Перед тем как подключить проходной выключатель схема подключения подобных приборов должна быть тщательно изучена.
Управление одним источником света из 2 мест
Разберем простой пример: управление одним источником света из двух мест. Для этого вам надо взять 2 одноклавишных выключателя проходного типа, каждый из которых будет иметь три контакта (2 выхода и 1 вход – трехжильный провод). У светильника – 1 вход и 1 выход (двужильный провод).
Для начала нулевой провод от основного источника питания напрямую соединяется с проводом светильника (его входом). Затем второй контакт светильника (выход) соединяем с контактом одного из переключателей (вход). После этого следует соединить 2 выходных контакта переключателей между собой. В итоге вход второго выключателя объединяется с фазовым проводом. Процесс завершен.
Управление одним источником света из 3 и более мест
Существует возможность управления одним светильником не только из двух точек, но и из трех и более. Подключение такого варианта также не представляет трудностей – просто к вышеприведенной схеме надо добавить переходной выключатель спаренного типа, который имеет 2 выхода и 2 входа. Его располагают между проходными выключателями, при чем их выходные контакты объединяются с контактами этого переключателя.
Все соединения контактов происходят в коммутаторной (распределительной) коробке.
Управление несколькими источниками света из 2 мест
Иногда возникает ситуация, когда надо управлять несколькими светильниками (например, длинные коридоры или лестницы).
Для этого подключается выключатель двухклавишного или другого типа, количество клавиш в котором напрямую зависит от числа управляемых осветительных приборов. По своей сути, каждая клавиша – это отдельное устройство управления одним из светильников.
Перед тем как подсоединить проходной выключатель схема подключения которого подразумевает управление несколькими светильниками, следует проконсультироваться со специалистами и тщательно изучить материалы, так как схема в этом случае немного сложнее.
В отличие от одиночных выключателей, которые имеют 2 выхода и 1 вход, двухклавишные имеют 4 выхода и 2 входа. Количество проводов растет прямо пропорционально количеству клавиш, поэтому трехклавишные используются очень редко из-за сложности такой электросхемы.
Главное после сбора электрической схемы провести ее проверку, что позволит избежать множества неприятностей и дополнительных расходов в будущем.
