Схема подключения перекрестного переключателя

Перекрестный или промежуточный переключатель применяется в системах, где управление освещением осуществляется из трех, четырех и более мест. При этом, обязательно два переключателя в системе – проходные (схему подключения которых мы уже подробно рассматривали в статье «Схема подключения проходного выключателя (переключателя)»), а вот все остальные это перекрестные. Именно они обеспечивают возможность практической реализации таких схем, когда управлять одной люстрой можно из трех, четырех, пяти и даже из ста различных мест.





Довольно часто, приходя в магазин электрооборудования с желанием купить переключатели часть из которых проходные, а часть перекрестные и не получив квалифицированной помощи, наши читатели сталкиваются с проблемой, как отличить между собой перекрестный переключатель и проходной?

Действительно, внешне они идентичны, более того, точно так же выглядит обычный одноклавишный выключатель, поэтому ошибиться очень легко.

Основная отличительная особенность перекрестного переключателя, на которую и нужно обращать внимание при покупке, связана со схемой его подключения – это количество подсоединяемых проводов и соответственно клемм для них на механизме.



Запомните, для работы одноклавишного перекрестного переключателя требуется ЧЕТЫРЕ провода, для проходного переключателя – ТРИ, а обычного выключателя ДВА. В случае с двухклавишными устройствами (и да, двухклавишные перекрестные переключатели так же встречаются), количество подключаемых проводов соответственно увеличивается вдвое, для каждого случая.

Обычно, на обратной стороне перекрестного переключателя, рядом с клеммами для подключения проводов, нанесены следующие обозначения:



В данном случае, в качестве примера, использован перекрестный переключатель ABB Busch-Jaeger серии Basic55. Как видите, у него четыре пружинных зажима для подключения проводов. Чтобы не ошибиться при их коммутации, давайте рассмотрим схему подключения перекрестного переключателя.



На схеме указаны также два проходных переключателя, без них тяжело разобраться в принципе работы перекрестного выключателя, так как он используется обычно как минимум третьим в схеме и без двух проходных не применяется.

По большому счету, перекрестный переключатель является связующим компонентом между проходными, поэтому, как видно на схеме, в него приходят две жилы с первого проходного выключателя и выходят две на второй.

Теперь, я думаю, вам становятся понятны обозначения, нанесенные на его тыльной стороне, рассмотренные в начале статьи. Две стрелки, направленные внутрь промежуточного выключателя (две верхние) показывают клеммы для пары проводников идущие с первого проходного переключателя



а к клеммам со стрелками, указывающими наружу, подключаются провода, идущие на второй, конечный проходной переключатель.

Соответственно подключение проводов к перекрестному переключателю необходимо выполнять именно в этом порядке – две жилы, идущие от одного проходного переключателя в схеме в одну пару клемм, а две другие жилы, идущие ко второму проходному переключателю в схеме, ко второй паре клемм.





Таким образом, промежуточный переключатель имеет два основных режима работы.

Первый: Когда сигнал, идущий между проходными переключателями не изменяется. Можно считать, что провода неразрывны, это равносильно схеме просто из двух проходных переключателей. Условно это выглядит так:

Второй: Когда сигнал перенаправляется, провода, идущие к конечному проходному переключателю, меняются местами между собой, иными словами перекрещиваются с проводниками приходящими от первого проходного переключателя. Условно это выглядит так:

Эти изображения наглядно иллюстрируют схему работы перекрестного выключателя, теперь, я думаю понятно, как он действует и почему он так называется.



Подробная пошаговая инструкция по подключению и установке перекрестного переключателя описана ЗДЕСЬ.



Итак, подведем итоги:

1. Решив сделать у себя дома систему переключателей в которой управление освещением осуществляется из трех и более мест, необходимо включать в схему перекрестные переключатели, располагая их между двумя проходными.



2. Для правильной работы к промежуточному переключателю должны быть проложены по две жилы от каждого из проходных переключателей, в общей сложности четыре провода.

Если в системе два перекрёстных выключателя (а это соответственно четыре места управления светом), то они соединяются по тому же принципу, последовательно: от первого проходного выключателя две жилы к первому перекрестному, дальше две жилы ко второму перекрестному, а уж от него две к конечному проходному.

Подробнее схема управления светом, состоящая из четырех переключателей представлена на изображении ниже.



3. Подключение проводов к перекрестному переключателю осуществляется в следующем порядке: две жилы от первого проходного переключателя в первую пару клемм, а два провода, по схеме выходящих дальше (неважно на следующий перекрестный переключатель или на последний проходной), подключается ко второй паре клемм.

4. Чтобы при покупке отличить перекрестный переключатель от проходного, необходимо смотреть на схему подключения указанную обычно с тыльной стороны, а также на количество подключаемых к устройству проводов и клемм для них, у перекрестного выключателя их ЧЕТЫРЕ, а у проходного ТРИ.

Это основная информация, которую необходимо знать, чтобы правильно подсоединить перекрестный переключатель, схема подключения которого, оказывается не такая уж и сложная, если разобраться в принципе его работы.

Если же, у вас все равно остались вопросы, по схеме подключения перекрестного переключателя, обязательно оставляете их в комментариях к статье, постараемся помочь!

Правила подключения проходного выключателя — электрические схемы и порядок

В каждом доме и квартире есть несколько помещений, где установлены светильники разного типа. Для управления ими предусмотрены соответствующие выключатели. Но есть особый вид выключателя, который называется проходным. Они бывают как одноклавишными, так и двух- или трёхклавишными. Но первый вариант получил наибольшее распространение.

При желании или необходимости, такой элемент управления освещением вполне можно установить своими руками. А для этого следует понять, что же такое электрический проходной выключатель, для каких целей он используется и как правильно устанавливается.

Что это такое

Если говорить о том, как работают проходные выключатели, то с их помощью осуществляется управлением контуром либо же линией домашнего освещения из разных точек, которые располагаются в разных частях помещения или всего дома. Иными словами, один выключатель даёт возможность включить свет одним устройством, а выключить уже другим.

Подобное решение действительно очень удобное. Предположим, вы заходите к себе в комнату и включаете свет, нажав клавишу на стене около двери. Ложитесь в постель, и, чтобы выключить включённый при входе свет, нажимаете уже по другому выключателю, который находится около прикроватной тумбочки либо в районе изголовья кровати. Поэтому не приходится вставать, чтобы выключить свет.

Если это двухэтажный дом или квартира, можно включить лампу внизу, подняться и отключить её, будучи на втором этаже. Далее будет интересно узнать, чем отличается рассматриваемый проходной выключатель для света от обычного устройства управления.

Особенности выбора и ключевые отличия

Не торопитесь со сборкой и подключением схемы, пока не узнаете все подробности насчёт неё. Иначе есть высокая вероятность допустить ошибку, сделать что-то не так и не получить желаемый результат. Обратите внимание на следующие моменты:

• Чтобы подключать выключатель переходного типа, обязательно используется трёхжильный кабель. Обычно берут ВВГнг-LS с сечением 3х1,5 мм2 либо же NYM с аналогичным сечением.
• Схему ни в коем случае нельзя собирать, взяв за основу стандартный тип выключателей для света.

Говоря об отличиях, нужно учесть несколько важных нюансов. Главное отличие — это число контактов. У обычных есть 2 клеммы. Одна подключает провод входа, а вторая кабель выхода. У проходных же аналогов контактов сразу 3.

• На простых устройствах цепь замыкается либо размыкается. Третьего варианта быть не может. А вот проходной тип правильно даже назвать переключателем. Это обусловлено тем, что он способен переключать цепи с одного контакта на другой.
• Внешне оборудование может быть идентичным. Но на проходных часто делают значок в виде пары вертикальных треугольников. Но важно не перепутать такие устройства с перекидными и перекрёстными выключателями. На них треугольники будут располагаться горизонтально. То есть смотреть влево и вправо. У переходных вверх и вниз.
• У проходного устройства будет 1 клемма сверху и ещё 2 снизу. При этом у обычного по 1 клемме вверху и внизу.
• Из-за клемм переходные устройства путают с двухклавишными. Да, там также 3 клеммы. Но контакты работают иначе. Замыкая один контакт проходного электрического переключателя, при этом автоматически замыкает и другой. Если же говорить про двухклавишные устройства, то в них подобная функция не предусмотрена. Нет у него и промежуточного положения, когда 2 цепи находятся в разомкнутом состоянии.

Так что для подключения подобной схемы освещения обязательно приобретайте именно проходные переключатели. Иные виды для таких целей не подойдут. И пытаться и переделать вручную настоятельно не рекомендуется.

Как выполняется подключение

Правильный монтаж для приобретённого проходного переключателя или выключателя начинается с его установки в подрозетник. Здесь можно дать следующие рекомендации и инструкции:

• Для начала подготовьте подрозетник. Затем снимите кнопки и накладки на рамке переключателя. Разобрав устройство, вы увидите все 3 контактные клеммы.
• Ключевой момент — это поиск общей электрической клеммы. На качественных устройствах на обратной стороне рисуется схема. Если хорошо разбираетесь в электросхемах, то легко найдёте искомую клемму по ней.
• При отсутствии схемы либо при условии, что читать их вы не умеете, тогда возьмите индикаторную отвёртку или обычный тестер. Включите в режим прозвонки электроцепи.
• Щупами тестера по очереди подключайтесь ко всем контактам. Нужен тот, который начнёт пищать либо показывать на дисплее тестера 0 в положении Выкл. или же Вкл. Индикаторной отвёрткой сделать это ещё проще. Лампочка должна гореть.
• Отыскав клемму, на неё подключается фаза от питающего провода. На оставшиеся 2 клеммы идут 2 оставшихся провода. Тут не имеет значения, какой куда кабель подключать. Так что не бойтесь. Соберите теперь выключатель, и закрепите её надёжно в подрозетнике.
• Возьмите теперь второй переключатель. Здесь нужно сделать то же самое. То есть найти искомую общую клемму, после чего подключить на неё фазу (идёт на лампочку), и соединить ещё два проводника.

На этом всё. Как видите, ничего чрезмерно сложного. Справиться можно и своими руками.

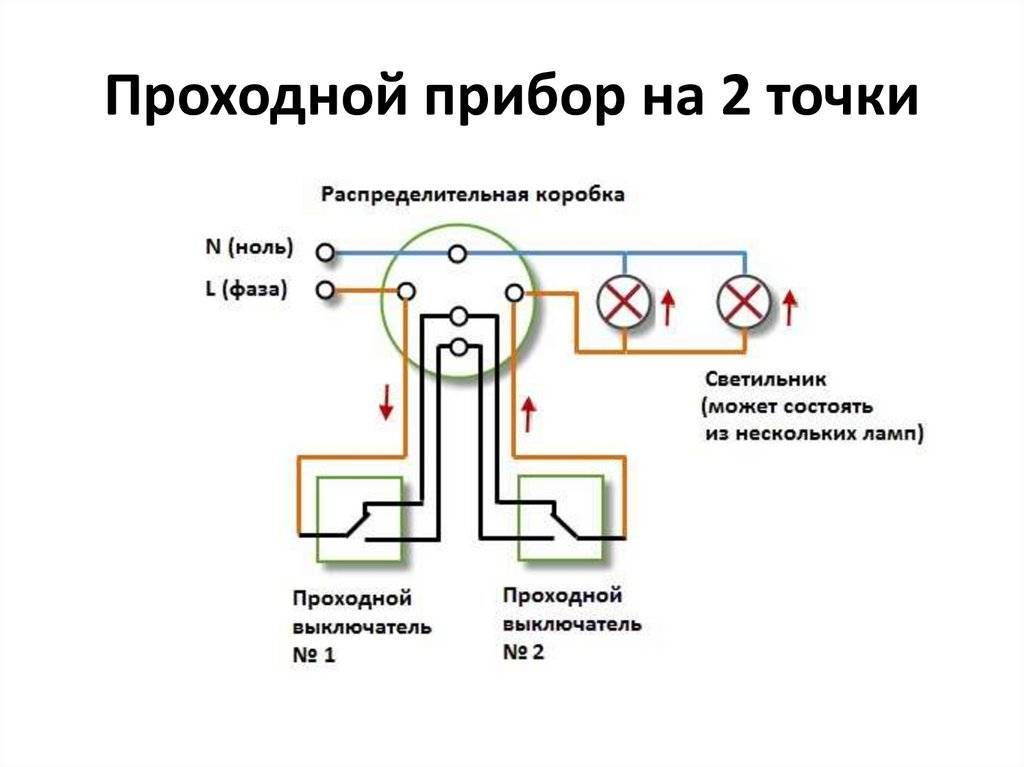

Подключение с двух разных точек

Теперь пора разобраться со схемой подключения проходных электрического выключателей с 2 точках. Это наиболее простой, а также самый распространённый вариант. Схема собирается в специальном распределительном коробе. Если вы сами ещё не знаете, как правильно подключить у себя дома или в квартире проходной выключатель, тогда ориентируйтесь на следующие рекомендации и инструкции.

Для начала будет представлена подробная схема подключения обычного одноклавишного варианта проходного электрического выключателя.

Работать такая схема будет с двух выбранных вами мест. Чтобы выполнить подключение своего проходного переключателя (выключателя), необходимо:

• Завести в распределительную коробку 4 трёхжильных провода. Это питающий кабель с автомата вашего основного распределительного щитка, по кабелю с каждого используемого выключателя, а также кабель, который будет идти непосредственно на люстру или светильник.
• При подключении ориентируйтесь на цвета проводов. Самый распространённый вариант — это ВВГ. Фаза здесь белая (реже серая), ноль синего цвета, а заземление жёлто-зелёного. Либо может быть так: фаза белая или серая, ноль коричневый, а земля чёрная. Тут уже отталкивайтесь от того кабеля, который вы используете.
• Говоря о том, как правильно своими руками подключить функциональный проходной выключатель, то тут важно придерживаться некоторых правил. Для начала сборку следует выполнить с нулевых проводов. Нулевой провод от распределительного щита соедините с нулем, идущим на ваш светильник. Воспользуйтесь клеммой Wago. Это оптимальный вариант.
• При наличии заземляющего проводника, следующим будет подключение именно жил заземления. Тут всё по аналогии с предыдущим шагом. Провод земли от вводного проводка с автомата качественно соедините с землёй провода, идущего на само освещение (светильник или же люстра). Провод заземления при этом нужно соединить непосредственно с корпусом вашего светильника.
• Остаются только фазные провода. Фазу от вводного провода соедините с фазой уходящей проводки на общую клемму первого используемого переключателя. Далее общий провод от второго проходного выключателя, используя зажим Wago, нужно соединить с фазой провода от подключаемого освещения.
• Выполнив эти задачи, останется только подключить отходящие провода двух выключателей, соединив их между собой. И тут подключение на самом деле не так важно. Можно даже перепутать цвета. Ничего страшного. Но будет правильнее придерживаться принципа сочетания расцветки кабелей. Так вы не запутаетесь в будущем, если придётся вскрывать распределительную коробку, и что-то здесь менять, ремонтировать.

Вам удалось в итоге соединить своими руками проходной функциональный выключатель. Остаётся сделать самое главное. А именно подать питание и проверить работоспособность переключателя в разных точках.

Запомните несколько ключевых правил для такой схемы:

• фаза, идущая от автомата, обязательно должна идти на общий проводник первого переключателя;
• эта же фаза должна выходить из общего кабеля второго выключателя, и идти на лампочку;
• два оставшихся дополнительных (вспомогательных) провода соединяются в распределительной коробке;
• ноль и заземление должны идти напрямую без выключателей к лампочке.

Стоит напомнить. Если вы не разбираетесь в электрических схемах, да и вообще далеки даже от азов электрики, брать на себя выполнение подобных задач настоятельно не рекомендуется. Лучше пригласите опытного электрика, который сможет выполнить поставленную задачу качественно и надёжно

Подключение освещения с 3 точек управления

Теперь поговорим о тройном проходном выключателе, который также имеет полное право на существование.

Бывает и так, что в квартире или доме требуется управлять одним светильником не из 2, а из 3 и более точек. Это означает использование в цепи не имеет 3 выключателей. Многие подумают, что сделать такое расключение просто. Нужно взять ещё один переключатель проходного типа. Но нет. Трёхклеммный выключатель здесь не подходит. Ведь в распределительной коробке будет уже 4 кабеля.

Правильный вариант — это использовать перекрёстный переключатель. Его ещё называют промежуточным или крестовым. Основное отличие — это 4 выхода. Два вверху и два внизу.

• Установку такого переключателя следует выполнять как раз между 2 проходными устройствами, то есть в промежутке между ними.
• Найдите в распределительной коробке пару второстепенных кабелей, которые идут от первого и второго проходного переключателя.
• Рассоедините их, после чего подключите между ними перекрёстный девайс.
• Провода, приходящие с первого выключателя, нужно соединить на вход. А те, которые идут на второй, идут на выходные клеммы.

Схему обязательно проверяйте на самом выключателе. Ведь бывает так, что выход и вход располагаются с одной стороны. И это довольно распространённое явление.

Заводить перекидной выключатель в распределительную коробку не требуется. Достаточно просто завести туда концы используемого 4-жильного провода от переключателя. Сам же выключатель можно установить в любой подходящей точке. Обычно его располагают у изголовья кровати, в середине длинного коридора, между этажами и так далее. Это даст возможность управлять освещением одновременно из нескольких точек.

Преимущество такой схемы заключается в возможности внесения дополнительных изменений в любом количестве. Добавляйте столько перекидных переключателей, сколько вам потребуется.

Но проходных выключателей всегда будет 2. Один в начале, и другой в конце. А между ними можно сделать хоть 1, хоть 10 промежуточных.

Особенности установки двухклавишного переключателя

Отдельно стоит поговорить про подключение, не одноклавишного, а проходного двухклавишного выключателя. Для управления двумя лампами или группой с помощью одного выключателя используются проходные двухклавишные устройства.

Отличительная особенность 2-клавишных проходных переключателей — это наличие сразу 6 контактов.

Если требуется, общие провода можно найти по такому же принципу, как и в случае с одноклавишными устройствами. Разница лишь в том, что придётся выполнить прозвонку большего количества жил. В остальном же никакой разницы. Схема подключения также отличается лишь увеличенным количеством проводов. Придерживайтесь таких правил:

• Фаза должна идти на 2 входа первого выключателя. А с двух выходов второго переключателя фасад будет уходить на 2 светильника. Либо на 2 группы ламп, если это люстра.
• Если нужно обеспечить управление 2 источниками освещения из 3 точек и более, тогда в каждой точке придётся поставить сразу 2 перекрёстных устройства. К сожалению, их двухклавишних не существует.
• Тут одну пару контактов следует завести в один перекрёстный переключатель, а вторую пару во второй. И далее, если требуется, их между собой нужно соединить.
• На последний 2-клавишный выключатель в созданной цепи нужно подключить выходы от двух перекрёстных устройств.

Подобная схема применяется реже, чем в случае с одноклавишными проходными переключателями. Но всё равно имеет полное право на существование.

В чём недостатки

Применение проходных выключателей имеет и свои недостатки. Основной акцент делают на 2 минусах.

• Отсутствие конкретных положений кнопки. Если в обычных есть чёткое понимание, где положение Вкл, а где Выкл. У проходных устройств такого нет. При перегорании лампочки её потребуется заменить. Но тут не сразу понятно, включён сейчас свет или нет. Допустив ошибку, и меняя лампу в режиме Вкл, она попросту может взорваться в руках, перед глазами. А это очень опасно. Поэтому для замены лампочки правильно будет сначала отключить автомат.
• Большое количество соединений. Действительно, в распаечной (распределительной) коробке будет много подключённых проводов и соединений. При ремонте разобраться в этом всём бывает крайне сложно. Чем больше количество точек, тем больше окажется число проводов и соединений в коробке. Если подключить кабель напрямую, не используя коробки, тогда число соединений действительно уменьшится. Но тогда потребуется намного больше кабеля и жил. При прохождении проводки по потолку, сначала придётся запустить кабель в каждый переключатель, а затем тянуть обратно. Хорошим решением может стать использование импульсного реле.

Смонтировать систему управления освещением с помощью проходных электрических переключателей не так сложно. С поставленной задачей можно справиться и своими руками.

Есть ли у вас проходные выключатели? Зачем устанавливали? Где они находятся? Кто занимался подключением?

Как подключить свет и выключатели в электросистеме автофургона, сделанного своими руками

Вы когда-нибудь жили в доме, в котором было освещение, которое вы не могли включить и выключить с помощью выключателя? Нет? Я тоже. Давайте продолжим эту серию. Эта запись в блоге научит вас, как установить 12-вольтовые фонари и выключатели в ваш самодельный кемпер. /12v-branch-circuits/

Краткое примечание, прежде чем мы начнем. Это лишь одна часть всеобъемлющей серии «Как установить электрическую систему автодома своими руками». Если вы только что наткнулись на эту статью, не увидев ее, вероятно, некоторые вещи мы уже рассмотрели. Если вы хотите ознакомиться с этим пошаговым руководством, вы можете сделать это здесь: https://www.explorist.life/diy-campervan-solar

Кроме того, у нас есть интерактивные схемы подключения солнечных батарей, которые представляют собой комплексное решение от А до Я, чтобы точно научить вас, какие детали и куда подключать, какой размер проводов использовать, рекомендации по размеру предохранителей, размеры проводных наконечников и другие полезные материалы. сэкономить ваше время и разочарование. Вы можете проверить это здесь: https://www.explorist.life/solarwiringdiagrams/

---

---

Как подключить 12-вольтовые фары для кемперов к аккумулятору

Хотя действительно возможно подключить фары напрямую к положительному и отрицательные клеммы аккумулятора, установка полной электрической системы в самодельный кемпер потребует удаления ответвленных цепей (освещения, вентиляторов, розеток USB и т. д.) от аккумуляторной батареи. Для этого рекомендую использовать распределительный центр типа WFCO WF-89.50 (https://amzn.to/3kLk6gf). Вот как WFCO WF-8950 распределяет питание:

---

---

Как подключить блок предохранителей 12 В к аккумуляторной батарее для подачи питания на все 12-вольтовые аксессуары. На следующей схеме показан путь, по которому панель распределения питания 12 В получает питание от аккумуляторной батареи. Питание 12 В поступает от аккумуляторной батареи 12 В и распределяется по шинам 12 В (распределитель Victron Lynx на этой схеме) на основные компоненты системы. От распределителя Lynx питание идет вверх по положительному и отрицательному проводам на сторону постоянного тока центра распределения электроэнергии, где есть 15 различных цепей, готовых подавать питание через положительный и отрицательный провод на каждую из отдельных ответвленных цепей 12 В (освещение, вентиляторы, usb-разъемы и т. д.).

---

---

Как подключить панель распределения питания 12 В (видео)

Это был очень краткий обзор того, как подключить панель распределения питания. Если вам нужен более подробный обзор, вот полное руководство и видео в блоге: https://www.explorist.life/how-to-wire-a-power-distribution-panel/

---

---

Как Подключение 12-вольтовой лампы

Подключить 12-вольтовую лампу от 12-вольтовой аккумуляторной батареи через 12-вольтовый блок предохранителей довольно просто. Все, что требуется, это:

• Подсоедините положительный провод к положительной клемме с предохранителем на распределительном щите.
• Подсоедините отрицательный провод к клемме на отрицательной шине в распределительном щите.
• Подсоедините положительный провод к положительному проводу фонаря с помощью рычажной гайки.
• Подсоедините отрицательный провод к отрицательному проводу фонаря с помощью рычажной гайки.

---

---

КАК СОЕДИНИТЬ НЕСКОЛЬКО 12-В ЛАМП ВМЕСТЕ

Предыдущая схема может оказаться бесполезной, поскольку большинство людей не подключают только одну лампочку. Как правило, желательно, чтобы несколько источников света включались одновременно. Выполните те же действия, что и раньше, но добавьте следующее:

• Подсоедините положительный провод к гайке рычага, соединенной с положительным проводом на 1-м фонаре, и проложите его к гайке рычага, соединенной с положительным проводом на 2-м фонаре.
• Подсоедините отрицательный провод к гайке рычага, соединенной с отрицательным проводом на 1-м фонаре, и протяните его к гайке рычага, соединенной с отрицательным проводом на 2-м фонаре.
• Повторите этот процесс для всех источников света, которые у вас есть.

---

---

Как установить выключатели освещения на 12 В

Теперь, когда вы знаете, как подается питание на свет или несколько светильников от блока предохранителей 12 В, пришло время узнать, как подключить выключатель, чтобы вы могли включать и выключать свет по своему усмотрению. В этом разделе рассматриваются источники света, которые включаются и выключаются из одного места. Позже в этом посте мы рассмотрим двухпозиционные выключатели света, которые могут управлять светом из нескольких мест.

Схема выключателя освещения SPST 12 В

Стандартный выключатель 12 В, который мы используем для управления освещением из одного места, представляет собой «однополюсный однопозиционный переключатель», или обычно сокращенно «SPST». Это самый простой переключатель. Он просто имеет выключенное положение. Сзади три клеммы:

• Средний терминал принимает питание от распределительного щита.
• Верхний терминал подает питание на освещение, если переключатель включен.
• Нижняя клемма является отрицательной клеммой. Это просто позволяет светодиоду на переключателе работать в зависимости от того, включен переключатель или выключен. Если вы не хотите, чтобы маленький светодиод, встроенный в переключатель, работал, вы можете обойти отрицательную клемму на задней стороне переключателя и не использовать его.

ПРИМЕЧАНИЕ. На остальных схемах отрицательная клемма переключателя НЕ будет подключена. Светодиод на переключателе довольно яркий, и если эти переключатели расположены в том же месте, где вы спите, они очень раздражают.

---

---

Как работает выключатель света на 12 В?

Стандартный переключатель на 12 В, который мы используем для управления освещением из одного места, представляет собой «однополюсный однопозиционный переключатель», или обычно сокращенно «SPST». Переключатель просто «разрывает» или «подключает» положительный провод в системе, позволяя питанию либо течь, либо не течь, в зависимости от того, нажат ли переключатель или нет. Вот пример того, как работает переключатель в двух положениях для управления цепочкой из 3 ламп:

Обратите внимание, что на этой схеме отрицательная клемма переключателя НЕ подключена, что означает, что маленький светодиод на переключателе НЕ будет активен.

---

---

Как подключить несколько ламп на 12 В к одному выключателю

Подключить несколько ламп на 12 В к выключателю на 12 В так же просто, как подключить плюсы к плюсам, а минусы к минусам и установить переключатель SPST между блоком предохранителей и цепью огней. Выключатель ДОЛЖЕН находиться между блоком предохранителей и фарами. Вот схема подключения 12-вольтовых ламп и выключателей, которая показывает 12 ламп, управляемых одним выключателем:

---

---

Как подключить несколько «зон» освещения

Если вы хотите иметь несколько «зон» освещения в своем кемпере, вы можете просто «скопировать-вставить» схему сверху до следующего места предохранителя в распределительная коробка. Это позволит вам иметь переключатели либо в одном месте, либо в двух разных местах для управления несколькими зонами. Помните, однако, что здесь показан один переключатель, управляющий одной зоной освещения. Вот как это будет выглядеть:

---

---

Как подключить 2-позиционный выключатель на 12 В

Назначение 2-позиционного выключателя состоит в том, чтобы вы могли иметь один выключатель у входа, а другой, скажем, у кровати, чтобы вы могли управлять одним и тем же набором ламп из двух разные локации.

ОЧЕНЬ ОЧЕНЬ важно подобрать правильный переключатель. Переключатель, который вы ищете, представляет собой переключатель «Однополюсный двойной ход — вкл / вкл» 12 В. Вот как работает этот переключатель:

---

---

Освещение 12 В — схема подключения двухпозиционного переключателя

На приведенной ниже схеме показано, как соединить двухпозиционные переключатели вместе и как подключить их к цепочке огней. Положительный провод от блока предохранителей 12 В подает питание на центральную клемму переключателя «вкл-вкл» на два направления. Клеммы «Нагрузка 1» и «Нагрузка 2» переключателя «Вкл-Вкл» на два направления затем подключаются к клеммам «Нагрузка 1» и «Нагрузка 2» второго переключателя на два направления на два направления во 2-м месте. Оттуда центральный терминал подает питание на освещение в зависимости от ориентации переключателей.

Лампы 12 В — 2-позиционный переключатель Перечень деталей

Вот список деталей, показанных на приведенной выше схеме: Распределительная панель FCO AC-DC 1 Дуплексный провод 20 Тройной провод 10 Лампы шайбы 12 В 12 90 131 Переключатель на два направления 12 В 2 Плоские соединители 6 Гайки рычага 26 1/4″ термоусадка, красная 20

Вот как переключается работает в различных позициях:

Надеюсь, теперь вы знаете, как подключить 12-вольтовые фонари и выключатели к вашему DIY Camper. Если у вас есть какие-либо вопросы, оставьте их в комментариях ниже и подпишитесь на будущие обновления.

Теперь, когда вы знаете, как подключить 12-вольтовый выключатель и все освещение, пришло время для урока о том, как выяснить, какой размер и тип провода использовать в электрической системе самодельного автофургона. Проверьте это здесь: https://www.explorist.life/what-wire-to-use-for-diy-camper-solar-system/

Все, что вы изучаете здесь, используется в нашем БЕСПЛАТНОМ интерактивном Схемы подключения солнечных батарей. Если вы еще этого не сделали, ознакомьтесь с ними, так как они представляют собой комплексное решение для электрической системы автодома. Ознакомьтесь с ними здесь: https://www.explorist.life/solarwiringdiagrams/

Помните, что это только одна часть полной обучающей серии по электрике кемпера. Чтобы увидеть все отдельные руководства, нажмите здесь: https://www.explorist.life/diy-campervan-solar

Наконец, если вы нашли это руководство полезным, оно действительно будет иметь для нас огромное значение, если вы d поделиться им с кем-то, кто может его использовать, закрепить его на Pinterest для дальнейшего использования или поделиться им в группе Facebook, когда у кого-то возникнет вопрос по этой теме. Нажмите на пузырек в правом нижнем углу, чтобы подписаться на уведомления о будущих обновлениях, и, как всегда, оставьте любые вопросы, которые у вас есть, в комментариях ниже.

Подключение 4-позиционного переключателя: пошаговое руководство

В какой-то момент вам может понадобиться управлять источником света или группой источников света из нескольких мест. Здесь на помощь приходит 4-позиционный переключатель. С помощью 4-позиционного переключателя вы можете управлять источником света или группой светильников из трех или более мест. В этой статье мы проведем вас через процесс подключения 4-позиционного переключателя.

Также известен как: 4-позиционный переключатель, четырехпозиционный, 4-полюсный переключатель, четырехполюсный

Принцип работы

Чтобы управлять светом из трех или более мест, вам потребуется два трехпозиционных переключателя и один четырехпозиционный переключатель. 3-позиционные переключатели будут установлены на обоих концах цепи, а 4-позиционный переключатель будет установлен посередине. 4-позиционный переключатель действует как своего рода «гаишник» для цепи, направляя поток электроэнергии в зависимости от положения других переключателей.

Когда вы щелкаете одним из 3-позиционных переключателей, он посылает сигнал через один из дорожных проводов на 4-позиционный переключатель, который затем направляет электричество либо на другой 3-позиционный переключатель, либо на осветительную арматуру. Когда вы переключаете другой трехпозиционный переключатель, он посылает сигнал через другой контактный провод на четырехпозиционный переключатель, который затем направляет электричество в противоположном направлении.

пример: Схема подключения 4-позиционного переключателя Leviton:

По сути, 4-позиционный переключатель позволяет вам управлять источником света или группой источников света из нескольких мест без необходимости идти в другой конец комнаты, чтобы щелкнуть выключатель. Это удобное и практичное решение для больших комнат, коридоров или лестниц, где вы хотите иметь возможность управлять освещением из нескольких мест.

Необходимые инструменты и материалы

Прежде чем приступить к подключению 4-позиционного переключателя, вам потребуются следующие инструменты и материалы:

• Отвертка
• Инструмент для зачистки проводов
• Гайки для проводов
• Изолента
9003 9 14-3 электрический провод NM
• 3-позиционные переключатели (два)
• 4- путевой переключатель (один)

Другие рекомендуемые инструменты:

Мультиметр Fluke
Klein Electrical Test Kit
Klein Electrical Starter Tool Kit

Подключение 4-позиционного переключателя: пошаговое руководство

Шаг 1: Отключите питание

Прежде чем приступить к подключению, отключите питание цепи, выключив автоматический выключатель. Используйте тестер напряжения, чтобы убедиться, что питание отключено.

Шаг 2: Подключите 3-позиционные переключатели

Соедините два 3-позиционных переключателя электрическим проводом 14-3. Подсоедините черный провод к общей клемме каждого переключателя, а красный и белый провода к остальным клеммам. Не забудьте пометить белый провод черной изолентой, чтобы указать, что это горячий провод.

Шаг 3: Подключите 4-позиционный переключатель

Соедините 4-позиционный переключатель с двумя 3-позиционными переключателями с помощью электрического провода 14-3. Подсоедините черный и красный провода к двум медным клеммам на одной стороне переключателя, а черный и красный провода от другого провода 14-3 подключите к двум медным клеммам на другой стороне переключателя.

Шаг 4: Подключите свет

Подключите светильник к электрическому проводу 14-2, который идет от одного из трехпозиционных переключателей. Подсоедините черный провод к черному проводу на светильнике, а белый провод к белому проводу на светильнике. Не забудьте закрыть провода проволочными гайками.

Шаг 5: Проверка коммутатора

Снова включите питание и проверьте коммутатор, чтобы убедиться, что он работает правильно. Переверните выключатели и убедитесь, что свет включается и выключается во всех местах.

PDF-файлы / Технические характеристики

Комбинации переключателей Purdue (PDF)
Системы 4-ходовых переключателей (PDF)

(видеообъяснение)

Проводка 4-позиционный переключатель может показаться сложным, но на самом деле это простой процесс, если вы будете внимательно следовать инструкциям. С помощью этого руководства вы сможете легко подключить 4-позиционный переключатель. Не забывайте всегда отключать питание перед работой с любой электропроводкой и будьте осторожны при обращении с проводами. Если вы не уверены в какой-либо части процесса подключения, проконсультируйтесь с лицензированным электриком.

Полезные ресурсы

Потолочные вентиляторы: подключение и установка
Распространенные типы конденсаторов и их функции
Центробежный переключатель: что они делают, как они работают и когда их использовать
Выберите правильный пускатель двигателя — типы и принцип их работы
Основные сведения Знания по электрике

Часто задаваемые вопросы

Как работает 4-позиционный переключатель света?

4-позиционный переключатель — это тип переключателя, который используется для управления источником света или группой светильников из трех или более мест. Он работает в сочетании с двумя 3-позиционными переключателями для управления потоком электроэнергии к светильнику. Когда вы переключаете один из трехпозиционных переключателей, он посылает сигнал через один из дорожных проводов на четырехпозиционный переключатель, который затем направляет электричество либо на другой трехпозиционный переключатель, либо на осветительную арматуру. Когда вы переключаете другой трехпозиционный переключатель, он посылает сигнал через другой контактный провод на четырехпозиционный переключатель, который затем направляет электричество в противоположном направлении.

Нужна ли нейтраль для четырехпозиционного переключателя?

Нет, 4-позиционный переключатель не требует нейтрального провода. Для правильной работы требуются только дорожные провода и общий провод.

Можно ли подключить 3-контактный переключатель к 4-позиционному?

Да, вы можете подключить 3-позиционный переключатель к 4-позиционному переключателю, если вы следуете правильной схеме подключения. 3-позиционный переключатель будет установлен на одном конце цепи, 4-позиционный переключатель будет установлен посередине, а другой 3-позиционный переключатель будет установлен на другом конце цепи.
