Как соединять отливы на углах в 90 градусов?

Как соединять отливы на углах? Как ни странно, но этим вопросом задаются даже те, кто знает, как это делать. Парадокс. Не правда ли? Дело в том, что нет общепринятого правила, объясняющего, как же соединять отливы на углах. И поэтому каждому специалисту интересно, как делают другие мастера.

Есть два способа, о которых я слышал, но никогда не использовал:

Пайка. Даже не представляю, как это делать.

Замок. Такой способ был очень популярным в советское время на кровлях из оцинкованного металла.

У меня конечно есть свой собственный способ — как соединять отливы на углах, которым я спешу поделиться. И он самый простой по сравнению с теми, которые описаны выше. Но перед этим, надо сказать, что существуют три типа стыковки отливов:

Соединение отливов под углом в 90 градусов (в этой статье).
Соединение отливов под углом более 90 градусов. Эркерное соединение отливов.
Прямое соединение отливов. Без углов.

Ну вот, давайте и рассмотрим подробнее первый способ.

Как соединять отливы под углом в 90 градусов?

Вообще надо заметить, что в этой статье имеются ввиду прежде всего соединения отливов на лоджиях и балконах. Причем, как известно верхние отливы отличаются от нижних по конфигурации. На эту тему уже есть статья. Читайте здесь.

Инструменты

Начнем, как принято с инструмента, крепежа и прочих расходных материалов. Для того, чтобы соединять отливы, нужно иметь в своем арсенале:

Ножницы по металлу
Плоскогубцы
Угольник 90 градусов
Угломер
Карандаш

Ручной клепочник
Заклепки алюминиевые 3,2 х 10 (под цвет отливов)
Шуруповерт
Шурупы (клопы или 4,2 х 25 со сверлом)
Герметик под цвет отливов (как правило белый)
Монтажная пена
Пистолет для монтажной пены
Рулетка
Некоторые вспомогательные ручные инструменты (нож, молоток и так далее)

Кажется такое простое дело, а сколько инструментов и расходных материалов требуется. Ну впрочем у монтажника окон этот список гораздо больше.

Кстати, сейчас я создаю свой первый бесплатный видеокурс, именно на тему «Инструменты и строительные материалы для монтажа окон ПВХ». Так что подписывайтесь на обновления блога и узнаете об этом первым.

Как соединять отливы?

Ну что ж, давайте возьмем в качестве примера стандартную п-образный балкон 3 метра в длину и имеющий вынос — 0,9 метра. У него два угла под 90 градусов.

Как соединять отливы на углах? Будем считать, что ширина отливов равна 100 мм. Возьмем для примера левый угол (смотрим на угол со стороны помещения). Я всегда говорю, — Если работа идет слева направо — это по-русски. А когда наоборот — по-китайски ))), хотя конечно действовать надо по ситуации.

1. Наносим метку. Берем короткий левый отлив и прикладываем его по месту к раме так, чтобы его левый край прижался к стене. Делаем метку карандашом в месте будущего стыка отливов. Если наш отлив будет крепиться на раму, то метка совпадет с углом оконной конструкции.

Если же под раму, то есть в подставочный профиль, то метка будет короче на 10 — 15 мм.

2. Далее делаем разметку. Поскольку угол нашей оконной конструкции равен 90 градусам, то угол линии отреза казалось бы должен быть 135 градусов. И это значение было бы правильным, если бы угол наклона отлива равнялся 90 градусов.

Но, потому как, наклон для отлива — необходим, и имеет различные значения от 100 до 150 градусов в зависимости от проема, соответственно и угол линии отреза у нас будет различным от 125 до 135 градусов.

Есть таблица соотношения углов наклона отлива и углов линии отреза отлива, правда только для самого распространенного размера отлива шириной 100 мм. Также, в таблице указаны значения, с помощью которых можно делать более точную разметку без использования угломера.

Далее угломером достаточно измерить только угол наклона отлива. Затем используя размеры, указанные в таблице, делаем разметку:

— либо угломером от уже поставленной метки до внешнего края отлива

— либо рулеткой, откладывая сначала линейный размер из таблицы от уже поставленной метки по длине отлива, а затем проводя перпендикуляр на край отлива по ширине.

После чего можно соединить полученные метки. Такая разметка будет более точной.

Для того, чтобы не ошибиться в том, в какую сторону проводить линию реза (у меня не раз бывало по не опытности), нужно запомнить, что линия отреза всегда чертится от первоначальной метки по диагонали в сторону обрезка.

3. Отрезаем отлив по разметке. Знаю, многие монтажники режут отливы болгаркой.

Но, во-первых, это неправильно, потому как большинство отливов оцинкованные. При работе болгаркой оцинковка нагревается и теряет свои коррозионные свойства в месте реза.

Ну, а во-вторых, зачем работать шумной болгаркой, если можно тихо отрезать ножницами. Кстати, рекомендую ножницы по металлу удлиненные — универсальный рез от компании «Центр инструмент». Такими ножницами получается красивый и аккуратный рез, и очень комфортно работать. В С-Петербурге можно купить в сети магазинов — «Строитель». А здесь можно почитать статью «Где купить комплектующие для пластиковых окон?»

Важно. Всегда размечайте линию так, чтобы при отрезе с левой стороны ножниц находился отлив, а справой обрезок. То есть, разметка делается либо с лицевой стороны, либо с внутренней. (В этом случае линия реза, сделанная ножницами, будет более аккуратной). Кстати верхний отлив сложной конфигурации также можно отрезать ножницами по металлу.

4. Как соединить отлив? Далее, для того, чтобы наше соединение отливов было правильным, мы должны его склепать. Размер диаметра сверла равен 3,3 мм. Заклепка алюминиевая — белая или по цвету отливов — 3,2 х 10 мм.

Для этого при разметке на одном из отливов, участвующих в соединении предусматривается нахлест, который слегка загибается вниз. А на втором выполняется чистый рез. Причем нахлест прячется под чистый рез.

Этот стык клепается и получается красивое соединение, которое на нижних отливах желательно герметизировать. Верхнее соединение герметизируется по ситуации в случае необходимости.

Не забывайте о том, что уровень отливов должен совпадать с уровнем окон, хотя бы визуально. Понятно, что монтажники ставят окна по уровню, а отливы частенько как получиться. А когда подходишь к окну на балконе и визуально видишь, что горизонтальная линия окон не совпадает с линией отливов, понимаешь, что это «косяк». Большинству клиентов конечно «по барабану», но из ста клиентов встретится один и надо будет переделывать. Ну, а главное наверное все таки репутация мастера.

Важно понимать. Что не всегда получается соединять отливы красиво. Причиной тому служит спешка. Поэтому, самый надежный способ — это все таки отрезать отливы с припуском. Затем примерить и только потом подрезать окончательно. Хотя качественный герметик спасает всегда ))).

Ну что ж, как соединять отливы на углах в 90 градусов, надеюсь понятно. Что не понятно, спрашивайте в комментариях. В ближайшее время выйдет статья о том, как соединять отливы на эркерных углах. Подписывайтесь на обновления блога и будете узнавать о новых статьях первым.

Спасибо за внимание. Заходите на блог. С уважением, Вячеслав Ланкин.

Как соединить цокольные отливы? — stroiliderinfo.ru

Отливы для цоколя фундамента: металлические и пластиковые, установка своими руками

Цоколь – это часть фундамента, выступающая над поверхностью земли примерно на полметра и подвергающаяся максимальному воздействию со стороны внешней среды. Именно поэтому он нуждается в особой защите. Ее осуществляет такое нехитрое устройство, как отлив для цоколя фундамента.

Что такое отлив и каковы его функции?

Так как фундамент выполняет несущую функцию, он зачастую шире стен. Поэтому цоколь относительно стен формирует выступ. Снег при таянии или дождевая влага могут скапливаться на верхней части фундамента и постепенно проникать вглубь, размывая структуру основания строения. Кроме того, при замерзании вода, попавшая внутрь цоколя, расширяется, также оказывая разрушающее воздействие.

Для предотвращения подобных процессов на выступ устанавливают планку, ширина которой может составлять от 5 до 40 см.

Она монтируется на цоколь под уклоном, что позволяет воде стекать. Это и есть отлив.

Кроме защитной, такой козырек выполняет декоративную функцию, участвуя в оформлении фасада здания. Его выполняют из различных материалов разнообразных цветов.

Обратите внимание! Цвет отлива может не только соответствовать тону фасада или цоколя, но и быть контрастным. При правильном подборе палитры такой вариант украсит дом.

Разновидности отливов

Рынок строительных материалов разнообразен. Это касается и планок для защиты цоколя. Наиболее распространенными являются цокольные козырьки из пластика и стального листа. Однако существуют варианты из бетона, керамики, алюминия, меди и даже дерева. Рассмотрим каждый вариант подробнее.

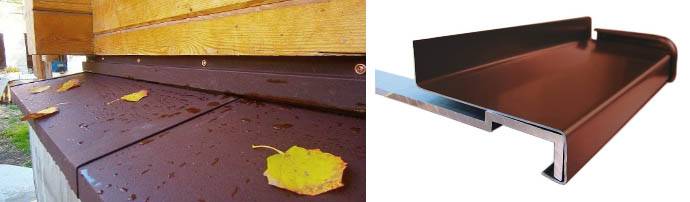

Металлические отливы

В группу металлической цокольной изоляции входят стальные, алюминиевые и медные планки. Все они стандартно имеют три элемента:

отгиб, фиксирующийся к стене;
полочку, которая является самой широкой частью и монтируется под наклоном, чтобы влага не удерживалась;
фронтальный отгиб для отведения воды от фундамента.

Наиболее распространенными представителями как металлической группы, так и отливов в целом являются изделия из стального листа, толщина которого равна 0,5 мм.

Среди стальных планок можно подобрать подходящий по стоимости и цвету отлив. Более доступные по цене модели выполнены из оцинкованного стального листа. Изделия подороже имеют покрытие из полимеров, которое может быть не только разных цветов, но и имитировать дерево, камень или другие материалы. Кроме того, оно увеличивает износостойкость стальной планки.

Стальные отливы долговечные, прочные и устойчивы к воздействию температур. Можно также изготовить их самостоятельно из оцинкованного стального листа. Такой вариант потребует потратить время и порой не так привлекателен, как фабричный, но поможет сэкономить бюджет.

Защитные свойства алюминиевой цокольной гидроизоляции схожи со стальной. Однако планки из алюминия лучше переносят негативные внешние воздействия, а также меньше весят, что облегчает монтаж и снижает нагрузку на фундамент. Но такие козырьки несколько дороже.

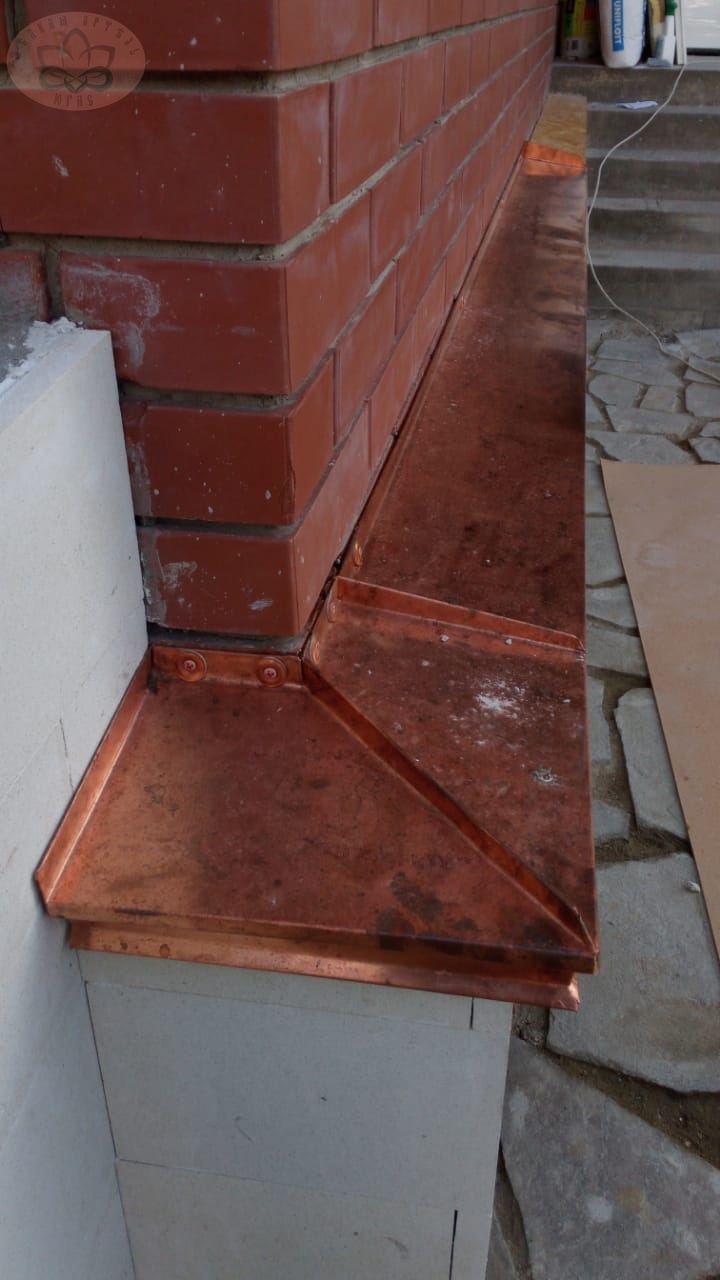

Самыми же дорогими считаются цокольные отливы из меди. Они позволяют не только надолго защитить фундамент от внешних воздействий, но и придают дому благородный вид. Особенно это касается моделей с патиной.

Практичный ПВХ

Более привлекательны по цене в сравнении с металлическими отливами планки из пластика. Есть у них и другие положительные характеристики:

разнообразие цветов;
имитация различных материалов;
водонепроницаемость;
небольшой вес, облегчающий монтаж и не усиливающий нагрузку на фундамент;
долговечность;
простота монтажа;
прочность.

Такие планки особенно подходят для домов, отделанных сайдингом из винила.

Обратите внимание! Выбирая пластиковые козырьки для защиты цоколя фундамента, не стремитесь купить дешевые модели, которые чаще всего не выдерживают низких температур и лопаются. Это приведет к необходимости замены разрушившегося элемента или отлива по всему периметру дома.

Клинкерная плитка для гидроизоляции цоколя

Клинкерная плитка – продукт прессования и обжига высокопластичной глины.

Этот материал все чаще используется для внешней отделки зданий, потому что обладает многими плюсами:

слабой гигроскопичностью;
высокой устойчивостью к морозам и перепадам температур;
износостойкостью;
небольшим весом, не усиливающим нагрузку на фундамент;
длительным эксплуатационным сроком.

Плитка может быть различных тонов, покрытой глазурью или иметь матовую поверхность. Отделка таким материалом улучшает облик фасада дома, придавая статусность. Клинкерную гидроизоляцию укладывают на каменное, кирпичное или бетонное основание, применяя специальный клеевой состав.

Обратите внимание! Плиточный клей для монтажа клинкерного отлива должен быть водо- и морозостойким и подходящим для наружных работ.

Однако у такой гидроизоляции из плитки есть три недостатка:

высокая цена;
сложность выкладки, требующая опыта подобных работ;
необходимость предварительного выравнивания поверхности цоколя.

Бетонная гидроизоляция

Монументальный бетон нашел себе применение и для защиты цоколя. Красивые бетонные цокольные отливы не только надолго и надежно защитят фундамент дома от различных внешних воздействий, но придадут зданию благородный вид. Такую гидроизоляцию применяют для строений, имеющих кирпичную или каменную отделку. По форме и цвету бетонные изделия могут отличаться.

Они выполняются из бетона марок М 400, М 450 или М 500 с добавлением гранитной крошки и пластифицирующих добавок. Такой состав определяет долговечность, прочность изделия, его устойчивость к воздействию морозов, воды, перепадов температур.

Минусы бетонного козырька на цоколь – высокая цена и вес. Монтаж таких изделий необходимо учитывать еще на этапе проектирования и осуществлять на усиленный фундамент.

Деревянный отлив

Для деревянных домов и/или отделанных деревом строений, подходят деревянные цокольные отливы. Они чаще изготавливаются из обрези пиломатериалов. При этом порода древесины должна хорошо переносить воздействия влаги. Таким примером является лиственница. Но деревянные отливы редко монтируются, так как есть другие материалы, имитирующие древесину.

Цены на отливы

Некоторые нюансы установки

Как и при любых работах, при монтаже цокольной гидроизоляции стоит учитывать некоторые нюансы.

Производить монтаж отлива лучше до того, как будут начаты работы по облицовке дома. Иначе придется после установки гидроизоляции проводить ремонт фасадной отделки.

Эти несколько пунктов позволят добиться лучшего результата при обустройстве цокольной гидроизоляции.

Цены на ножницы по металлу

Монтаж отливов

Металлические и пластиковые отливы являются самыми распространенными, потому что достаточно легко монтируются. Их крепят непосредственно к фасаду здания или к установленной обрешетке до облицовки.

Разберем установку на примере изделий из стали. Если вы будете использовать готовые отливы, то для начала необходимо рассчитать, сколько планок вам понадобиться. Это сделать просто, зная периметр дома. Получившуюся сумму длин сторон нужно увеличить на 5%, так как планки стыкуются внахлест друг с другом. Теперь легко можно посчитать количество отливов, учитывая, что длина стандартной стальной планки для гидроизоляции цоколя составляет 2 м.

Если вы решили изготовить самостоятельно отлив из оцинкованного листа, то сделать это можно описанным ниже способом.

Замеряют расстояние от стены до наружного края выступающей части фундамента и прибавляют к получившемуся значению 50 мм для верхнего и нижнего отгибов.
Нарезают листы на полосы полученной ширины.
На получившихся заготовках отмечают на расстоянии 25 мм от краев линии для загибов.
Делают верхний и нижний загиб. Для калибровки углов используют металлический уголок или брусок. Отгиб производят при помощи киянки.

Обратите внимание! На кромках рекомендуется также загнуть во внутреннюю сторону металл. Это добавит конструкции жесткости.

Видео — Как без листогиба сделать кромку на жестяном отливе

Для установки гидроизоляции цоколя помимо самих отливов понадобятся:

ножницы по металлу;
строительный угольник;
уровень;
зажимы или плоскогубцы для того, чтобы сгибать или разгибать элементы отлива;
шуруповерт;
саморезы;
карандаш.

Цены на популярные модели шуруповертов

Обратите внимание! Иногда чтобы сделать надрезы, применяют УШМ, что не совсем верно и может привести к неаккуратному результату. Для снижения подобного негативного эффекта работы таким инструментом, пилить панели лучше, не снимая защитной пленки.

Важный элемент, который не стоит забывать при установке цокольной гидроизоляции, – это углы. Можно приобрести готовые угловые элементы, либо в процессе монтажа изготовить их самостоятельно, следуя схеме.

Инструкция по монтажу отливов

Инструкция по монтажу Отливов

Отливы предназначены для защиты от неблагоприятных погодных условий. Отливы дают возможность воде и снегу стекать вниз на землю и не скапливаться на уступе окна или фундамента. Отливы существенно продлевают срок службы фасадов. Основным материалом для их изготовления является алюминий и оцинкованные листы.

Отливы делятся на

•Отливы для фундамента

•Отливы для заборов

Мастер листогиб изготавливает отливы любой сложности и конфигурации. Срок изготовления изделия от 10 минут.

Для расчета цены изготовления отливов, свяжитесь с нашим менеджером, или воспользуйтесь прайс листом

Инструкция по монтажу оконных отливов

Назначение оконных отливов — оконный отлив, завершающий элемент при монтаже окон, он отводит воду от окна, не позволяя ей попадать на оконный выступ. Оконный отлив необходимо устанавливать сразу после установки окна, особенно в зимнее время года, в противном случае влага очень быстро начнет разрушать оконный выступ.

Изготавливаются оконные отливы на специальном гибочном станке. Обычно используется тонкие листы толщиной 0.45-0.5 мм.Лист раскраивается по размерам заказчика, далее на станке заготовкам придают необходимую форму . В этой статье мы расскажем Вам как правильно осуществить монтаж оконных отливов.

Для монтажа отливов вам понадобится:

Шуруповерт с насадкой ph3
Плоскогубцы жестянщика
Ножницы по металлу
Монтажная пена с низкой степенью расширения
Саморезы пресс шайба 16мм

Для начала подготовим оконный выступ, отчистим его от пыли, остатков цемента и штукатурки. Далее замеряем длину проема и прибавляем 4 см на загибы. Обрезаем заготовку по размерам. Далее подрезаем отлив по принципу приведенному на картинке. Подгибаем подрезанные края отлива при помощи плоскогубцев жестянщика. Примеряем отлив по месту, если ничего не мешает, приступаем к следующему этапу установки отлива. Временно отставляем отлив в сторону. На подготовленную поверхность оконного выступа наносим монтажную пену зигзагом от края до края и по низу. Прикладываем отлив заводя заднюю чать под окно, и прижимаем к оконному профилю, закрепляем его саморезами к раме окна. Важно выдерживать угол наклона не менее 110 градусов. После того, как вы закрепили отлив саморезами, его необходимо пригрузить. Для этого можно использовать банки с водой или другие грузы, которые не повредят отлив. Отливы должны быть нагруженны не менее 12 часов. Торцы отлива соприкасающиеся со стенами, можно дополнительно загерметизировать санитарным герметиком. После монтажа отлива не забудьте снять защитную пленку.

Видеоинструкция по монтажу оконных отливов

Инструкция по монтажу отливов фундамента

Отлив цоколя, это планка которая используется в местах соединения выступа фундамента со стеной здания. Отлив цоколя предотвращает попадание влаги в места стыка и перждевременное разрушение фундамента. Чаще всего отливы фундамента изготавливаются из оцинкованной стали с полимерным покрытием в цвет отделки здания. Цинкование отливов и покрытие их полимерной краской, надежно защищает изделие от повреждения и коррозии. Из-за разнообразия инженерныых и дизайнерских решений, отливы фундамента изготавливаются по чертежам заказчика в размерах необходимых по плану проекта здания.

Для монтажа отливов вам понадобится:

Шуруповерт с насадкой ph3
Плоскогубцы жестяньщика
Ножницы по металлу
Монтажная пена с низкой степенью расширения
Саморезы пресс шайба 16мм или дюбель гвозди

Монтаж отлива для фундамента производится после отделки цоколя, перед началом отделки стен. Цоколь выравнивается по уровню, для предотвращения перегибов отливов, отчищается от пыли и остатков смеси. Для уменьшения шума, во время дождя, перед установкой отлива по всей длине цоколя, проклеивают вибропоглащающую ленту псул или аналоги. Отлив закрепляется к стене саморезами или дюбель гвоздями. Оптимальный отступ (выступ) отлива от края цоколя 1-1,5см. При монтаже отлива фундамента, обязательно соблюдайте угол не меньше 110 градусов. Стыки отливов герметизируются битумной мастикой или силиконовым герметиком. Углы формируются из одного отлива. Для этого зарезаем отлив как показано на рисунке (Подробная видео инструкция по формированию угла отлива для фундамента приведена ниже) . Загибаем и заводим один край отлива на другой,гермитизируем стык, закрепляем к стене здания. Проверяем угол наклона отлива по всей длине фундамента. Монтаж отливов завершен.

Видеоинструкция по формированию угла отлива фундамента

Ответы на часто задаваемые вопросы!

Как закрепить отлив цоколя?

Как крепить отлив цоколя к направляющим ?

1. Крепление отлива к направляющим – монтаж отлива выполняется до облицовки фасада и крепится непосредственно к направляющим. Для крепления используются саморезы. Лучше всего использовать кровельные саморезы с резиновой накладкой, которая не позволит воде затекать под элемент крепления. В этом методе очень важно выдерживать отрицательный уклон отлива по всей длине. Отлив не должен висеть в воздухе, убедитесь что он упирается на фундамент, для предотвращения вебрации во время ветра и грохота во время дождя, настоятельно рекомендуем использовать пену в зазоре между отливом и цоколем. Выбирайте пену которая имеет минимальную степень расширения. После нанесения пены и установки отлива обязательно пригружайте тяжелым предметом, банкой воды или бруском. Будьте аккуратны, убедитесь что груз не упадет и не повредит отлив или ранит проходящих мимо людей. Если вы выбираете для облицовки сайдинг или любые другие фасадные панели, следите за тем, чтобы они не упирались в полку отлива, лучше оставить зазор в пол сантиметра, это убережет покрытие отлиа от воздействия краев панелей и сами панели от влаги, конденсата и льда образующихся на отливах.

Как крепить отлив цоколя к стене ?

Крепление отлива к стене – в этом варианте крепления используются дюбель-гвоздь. Используя перфоратор, в стене согласно расчетам делаются отверстия и вставляются дюбеля. Верхняя полка (крепежный ворот) металлического отлива крепится гвоздями, которые вгоняются в дюбеля.

При монтаже цокольной отливной планки следует учитывать, что каждая деталь конструкции должна быть закреплена как минимум по центру и на местах стыка – это обеспечивает надежность крепления. Отлив не должен висеть в воздухе, убедитесь что он упираеться на фундамент, для предотвращения вебрации во время ветра и грохота во время дождя, настоятельно рекомендуем использовать пену в зазоре между отливом и цоколем. Выбирайте пену которая имеет минимальную степень расширения. После нанесения пены и установки отлива обязательно пригружайте тяжелым придметом, банкой воды или бруском. Будьте аккуратны, убедитесь что груз не упадет и не повредит отлив или не ранит проходящих мимо людей. Если вы выбираете для облицовки сайдинг или любые другие фасадные панели, следите за тем, чтобы они не упирались в полку отлива, лучше оставить зазор в пол сантиметра, это убережет покрытие отлиа от воздействия краев панелей и сами панели от влаги, конденсата и льда образующихся на отливах.

Как соединить отливы между собой?

Правильное соединение двух деталей будущего отлива обеспечивает надежность всей конструкции.

Соединение отливов внахлест

Самый простой способ соединение отливов внахлёст (ширина нахлёста должна быть не менее 3-х см) с использованием герметика, которым промазывают стык. Иногда для дополнительной жесткости применяются заклепки в местах соединения. Этот способ имеет преимущество по сравнению с замковым соединением в том, что при перепадах температуры отливы не будут деформироваться благодаря герметику, который выполняет роль термошва. Этот способ в особенности актуален при укрывании отливами больших площадей (трибуны, плоские кровли, павильоны) так существенно сокращает время монтажа.

Соединение отливов фальц замком

Второй способ Замковое соединение отливов (фальцевым швом) более хлопотный, но в то же время самый надежгый. Существует несколько вариантов фальцевого соединения отливов. Самый распространенный вариант это одинарный лежачий фальц делается следующим образом:

Такого рода соединение не пропускает влагу даже при отсутствии герметика, что позволяет сэкономить деньги во время установки отлива.

Соединение отливов при помощи планки

Этот способ чаще всего применяется, когда требуется закрыть отливом большую площадь, но способ соединения в нахлест не допустим из-за высоких требований к долговечности изолирующих щвов. Плюс этого метода в том что скорость монтажа выше чем у метода соединения отливов фальцевым замком, а качество и внешний вид лучше чем у метода соединения отлива внахлест и при этом соеденительная планка выполняет роль тэрмошва, позволяя отливам свободно расширяться в жаркий день и сужаться в зимнюю ночь. Однако использование планки как дополнительного изделия увеличит расходы на данный этап отделки.

Как соединить отливы на углах?

Стыковка углов – самый сложный этап работы, на котором обожглось немало неопытных монтажников. Для соединения отлива можно использовать 4 варианта.

Первый вариант— соединять угол отлива при помощи планки как показано на фотографии выше. Такой метод соединения подготавливают на производстве, по месту остается только собрать все вместе.

Второй вариант — если наружный угол отлива формируется из двух деталей, в этом случае используются заклепки.

1. Обе планки подрезаются под углом в 45о от фронтового отгиба в сторону крепежного ворота. ВАЖНО – на одной из планок оставляется припуск в 2-3см на всех полках – из него сформируется нахлёст;

2. Планки устанавливаются на места, и припуск заводят внутрь соединения;

3. Отлив соединяется клепками, захватывая припуск;

4. Место соединения тщательно промазывают герметиком.

Третий вариант — соединения отлива при помощи стоячего фальцевого шва (замкового соединения отливов) – этот способ сложнее, но гораздо надежнее.Правда для его использования требуется специальное оборудование и определенный навык в жестяном деле.

Как установить козырек (отлив) на балкон ?

Для начала подготовим необходимые для установки козырька (отлива) на балкон, инструменты. Нам понадобится перфоратор, пистолет для монтажной пены или пена с трубкой, молоток, ножницы пе металлу и отвертка.

Размечаем место крепления козырька (отлива) анкерами и высверливаем отверстия.
Наносим по краю верхней полки отлива герметик шириной 0,5 см. Используйте для этих целей, только кровельный герметик на битумной основе.
Прикладываем отлив к потолку и фиксируем анкерами
Закрепляем отлив саморезами прессшайбой с резиновой прокладкой или кровельным саморезом к раме окна
Запениваем пространство между отливом и рамой, монтажной пеной. Используйте пену с минимальной степенью расширения.
Монтаж балконного отлива завершен.

Отливы для цоколя фундамента: украшение или необходимость?

Цокольная часть чаще всего по толщине превышает фундаментную основу. На образующихся выступах начинает накапливаться влага, бетон постепенно намокает, теряя свою прочность. Чтобы сохранить его от преждевременного разрушения, строители устанавливают отливы для цоколя фундамента, для изготовления которых используют различные материалы.

Назначение и необходимость установки

Вода, попавшая на цокольную поверхность, начинает ее постепенно разрушать. Больше всего деформационные изменения заметны при температурных перепадах – при морозе вода замерзает, в летнее время на конструкции образуются трещины, штукатурка слоится и отваливается, порой даже выпадают целые кирпичи. Фундамент разрушается и переходит в аварийное состояние. Чтобы предотвратить такие негативные проявления, на цоколь фундамента выполняют установку отливов.

Отлив на цоколе дома защищает фундамент от разрушительного действия воды

Особенности конструкции

Внешне цокольные отливы напоминают пластины. Конструкции цокольных отливов отличаются наличием продуманных элементов, повышающих их функциональные возможности и облегчающих монтажные работы. Наиболее важными составляющими считают отгибы и полки. К поверхности стен конструкции фиксируются специальными креплениями, полки при этом монтируются под определенным углом по отношению к фундаменту, чтобы обеспечивался отвод воды.

Размеры полок бывают разными, можно найти варианты от пяти до сорока сантиметров по ширине. Цветовая гамма столь разнообразна, что всегда существует возможность выбора для любого фасада.

Устройство цокольного отлива

Сфера эксплуатации

Исходя из основного предназначения – защиты цокольной части от негативных воздействий природных факторов, воды и мороза, отливы могут устанавливаться на жилые здания и объекты различного предназначения и даже на ограждения. Ведь кроме защитной функции, такие конструкции применяют в качестве декоративных украшений.

Классификация видов

Монтаж отливов на цоколь фундамента при наличии всего необходимого возможен своими руками. Для этого можно воспользоваться разными видами пластика, стальным, медным или алюминиевым материалом.

Такие отливы обладают большим количеством достоинств, что придает им популярность среди потребителей. Материал в первую очередь отличается продолжительным эксплуатационным периодом, устойчивостью к воздействию агрессивной среды, большим разнообразием форм и обширной цветовой гаммой. К этому перечню положительных качеств следует добавить прекрасные гидроизоляционные качества и приемлемую стоимость, гарантированную надежность во время эксплуатации.

Есть и отрицательные моменты. Связаны они главным образом с хрупкостью самого материала, невозможностью выполнения ремонтных работ, если случится поломка.

Как правило, пластиковые отливы для цоколя фундамента устанавливаются при отделке объектов сайдингом или винилом.

Схема установки отливов при обшивке фасада дома сайдингом

Оптимальное решение, отлично зарекомендовавшее себя временем. Лучше всего подходит для сооружений, отделанных камнем. Изготавливаются бетонные элементы из смеси М450, в состав которой входят щебенка, песок, цемент и пластификаторные добавки, придающие отливам способность противостоять температурным перепадам и увеличивающие их эксплуатационные сроки.

Изделия получаются прочными, прекрасно противостоят появлению трещин и других деформирований. Преимущества бетонных отливов для цоколя фундамента можно продолжить широкой цветовой палитрой и наличием различных размеров, которые могут варьироваться с учетом габаритов цокольной части.

Имеется и один существенны недостаток – вариант отливов громоздкий, и его установку следует заблаговременно предусматривать в проектном решении на строительство объекта.

Бетонный отлив для цоколя фундамента

Клинкерная плитка

Сегодня таким материалом строители пользуются достаточно часто. Связано это с высоким эстетичным уровнем плитки, показателем прочности, длительным эксплуатационным периодом, качеством защитных свойств, с помощью которых удается надежно сохранить фундаментную основу от намокания.

Здесь справедливо будет заметить, что стоимость такого материала для отливов достаточно высокая, да и монтажные работы связаны с определенными сложностями, подразумевающими наличие соответствующих навыков.

Клинкерный отлив на цоколе фундамента

Металлические

Металлические отливы для цоколя фундамента отличаются разнообразием вариантов, имея при этом сходство определенных элементов, заключающееся во внешнем виде. На каждой полочке есть два отгиба. С помощью оного выполняется крепление отлива, по второму стекает вода.

Модельный ряд отличается цветовыми решениями, зависящими от предпочтений заказчика. Кроме того, для изготовления металлических отливов для цоколя фундамента производители могут использовать недорогую оцинкованную сталь или, выполняя эксклюзивный заказ, наносить по поверхности металла специальное защитное покрытие из полимерного состава, придающее дополнительную стойкость.

К основным достоинствам таких отливов относятся длительный срок эксплуатации, устойчивость к температурным перепадам и воздействиям механического характера, лаконичная внешность, возможность выбора элементов с учетом собственных потребностей и финансовых возможностей.

Оцинкованный отлив для цоколя

Критерии выбора

Отлив для фундаментного цоколя представляет собой завершающий этап фасадной отделки. С его помощью условно определяется граница, отделяющая наземную часть основания от несущих стен. Отсюда следует, что выбирать отливы необходимо по следующим условиям:

защитной функции;
эстетичной внешности.

Отлив выбирается в тон фасадной отделки, при этом в обязательном порядке принимается во внимание материал, используемый для отделки стен и основания.

Для сооружений, возведенных из бруса, рекомендуется использовать отливы из любого металла, на постройки из кирпича или блока разрешается устанавливать отливы из любых материалов.

Следует обращать внимание на толщину, массу, однородность структуры и оттенков, качественное состояние покрытия (если таковое имеется), особенности выполнения монтажных работ. Изделия, отличающиеся низкой стоимостью, обладают коротким периодом службы, так что экономить в этом случает не рекомендуется.

Правильно подобранные отливы должны полностью совпадать с цокольными формами, угловыми участками, нишами, закругленными местами, эркерами. При укладке полос предусматривается обязательный нахлест, что следует учесть при выполнении расчетов в потребности материалов и всех необходимых комплектующих элементов.

Особенности и правила монтажа отливов

Как устанавливать отливы для цоколя фундамента своими руками? Рассмотрим алгоритм действий по отдельным этапам.

Инструменты и материалы

Чтобы монтажные работы прошли успешно, придется заблаговременно подготовиться все необходимое:

доборные элементы;
монтажную пену;
герметик либо шпаклевочный материал, обладающий влагоотталкивающим эффектом;
болгарку, плиткорез, ножницы для резки металла, мелкую ножовку;
молоток, киянку резиновую, плоскогубцы;
строительный уровень;
дрель ударную либо перфоратор;
дюбели, саморезы;
кронштейны для крепежа;
шуруповерт.

Подготовительные работы

На цокольной поверхности устраняются все недостатки, герметизируются трещины и стыки. Для этого используется водоотталкивающая мастика или строительный герметик. Стены, возведенные из древесины, обрабатываются антисептическим средством.

Теперь можно выполнить горизонтальную разметку, используя лазерный уровень. Находится самая высокая цокольная точка, проводится линия либо натягивается шпагат вдоль стены. По такой разметке будет выполняться крепление верхней части отлива. Выступающую фундаментную часть. На которую планируется опереть отлив, необходимо выровнять, устроив стяжку из цементного материала. Рекомендованный угол наклона – десять – пятнадцать градусов, по этой причине разметку вдоль стены делают немного выше выступающей цокольной плоскости.

Инструкция по установке отливов

Крепление отливов

Монтажные работы начинаются на угловых участках объекта. Кроме этого, к первоочередным работам относится отделка отливами колонн, пилястр и т. п.

Если вы решили использовать отливы из металлического или пластикового материала, то в верхних частях дрелью устраиваются отверстия с шагом в сорок – пятьдесят сантиметров. После этого каждый отлив прикладывают к нанесенной разметке и фиксируют к стене саморезами либо дюбелями. Места стыковки отлива и поверхности стены тщательно герметизируются шпаклевкой или силиконом. Нижняя часть каждого отлива тоже крепится к бетонной основе цоколя.

Как только выполнена отделка угловых и всех выступающих элементов, можно устанавливать отливы на прямолинейных участках, начиная работы от одного из углов. Стыковка отливов выполняется нахлестом не менее трех сантиметров, такие места дополнительно обрабатываются герметиком.

Отливные бетонные конструкции или клинкерную плитку рекомендуется устанавливать во время отделки стен и цокольной части. Объясняется это сложностями, связанными с подгонкой размеров во время монтажа. Лучше всего отливы из таких материалов смотрятся с отделочными материалами в виде природного камня, керамогранита, облицовочного кирпича, плитки.

Для крепления используют специальный клей, применяемый при ведении наружных работ. Приобретается он в виде сухой смеси в любом магазине строительных материалов. Если есть желание, то такой раствор готовится самостоятельно из песка и цементного материала.

Работы по установке отливов необходимо выполнять, как и в первом случае, с углов. Необходимо учесть, что бетонные изделия обрабатываются сложнее, поэтому предварительно их необходимо распределить таким образом, чтобы минимизировать резку. В случае с клинкерной плиткой дела обстоят проще – она отлично режется плиткорезом или болгаркой.

На подготовленный элемент наносится клей, отлив крепится по нанесенной разметке. Когда раствор схватится, стыковочные участки герметизируют или заделывают шпаклевкой.

Как соединить отливы на углах 90 градусов.

Инструкция по монтажу отливов
