Как собрать выключатель света одноклавишный: Подробная инструкция как установить выключатель света

Всегда необходимо помнить, что при выполнении любых работ с электричеством, безопасность — наиболее важный фактор. Рычажок в электрощите обязательно должен быть направлен вниз. Даже при полностью обесточенном жилище не лишним будет перестраховаться, дополнительно удостоверившись в отсутствии напряжения при помощи отвертки-индикатора. Также перед разборкой следует изучить особенности конструкции установленного выключателя. Читайте также статью: → «Проверка автоматических выключателей».

Демонтаж клавиши устройства

Разборка выключающего свет устройства начинается со снятия клавиши, так как без демонтажа ее продолжить работы невозможно. Убрать этот элемент конструкции практически всегда получается достаточно быстро и легко. Перед снятием клавиши необходимо внимательно исследовать механизм имеющегося устройства. Он выпускается различных типов, в связи с чем процесс может иметь принципиальные отличия.

Наиболее легкий способ — это нажать на клавишу по направлению к стене большим пальцем, другими пальцами схватиться за выступ и с не слишком большим усилием потянуть клавишу к себе. Некоторые часто опасаются повредить клавишу, приложив слишком большую силу к плотно установленному элементу. В таком случае можно применить плоскую тонкую отвертку либо нож, слегка поддев клавишу. Но все же лучше попытаться снять ее вручную — риск поцарапать или повредить элемент при этом минимален.

Существуют такие модели выключателей, например, Lezard, в которых по бокам клавиши имеются специальные отверстия. Поддев их отверткой, снятие клавиши выполняется без особых усилий. Если выключатель двухклавишный, то второй элемент снимается после удаления предыдущего по тому же принципу. Читайте также статью: → «Выключатели с подсветкой: схемы и особенности подключения».

Демонтаж рамки выключателя

Следующей работой при разборке выключателя является снятие рамки, крепление которых может осуществляться двумя способами:

• винтовым;
• зажимным.

Крепление винтовых рамок, как не трудно догадаться, выполняется посредством небольших винтов, откручивающихся при помощи крестовой либо плоской отвертки. Прикрепление рамок зажимных осуществляется при помощи специальных зажимов, которые для демонтажа следует просто отогнуть. Для большего удобства и ускорения процесса сначала снимается один зажим, а затем второй.

Разборка выключателя и демонтаж

Заключительным этапом разборки выключателя является изъятие его из монтажной коробки. Для этого необходимо ослабить установочные лапки, надежно удерживающие устройство в стене. Соответствующие винты ослабляются, после чего механизм свободно вынимается из стены. Некоторые модели выключателей, например марки Makel, закрепляются по бокам коробки при помощи винтов. В таком случае их следует просто отвинтить, воспользовавшись отверткой.

После демонтажа выключателя на подсоединенных к нему проводах необходимо замерять напряжение при помощи индикаторной отвертки. Если напряжение отсутствует, то после разборки крепления провода отсоединяются от устройства.

Совет №1. Демонтированный выключатель следует осмотреть на наличие оплавленных контактов. Если таковые имеются, то ремонту устройство не подлежит и требует замены. При отсутствии этой проблемы, необходимо осмотреть на предмет наличия повреждений другого характера, а также проверить все контакты в точках закрепления проводов.

При приобретении нового устройства рекомендуется захватить с собой старый выключатель, чтобы без проблем подобрать наиболее подходящую модель. Читайте также статью: → «Проходные выключатели: схема подключения, тонкости монтажа».

Отключение проводов от прибора

В большинстве моделей выключателей, в том числе марок Legrand и Wessen, провода закрепляются посредством болтового соединения, которое при отключении требуется просто ослабить и слегка потянуть на себя. При неисправности выключателя перед установкой нового провода изолируются и помечаются различными цветами, чтобы при монтаже не перепутать их.

Особенности разборки популярных марок выключателей (MAKEL, LEGRAND, Wessen, LEZZARD)

MAKEL

Выключатели марки MAKEL имеют некоторые особенности конструкции, в связи с чем их разборка выполняется по следующей технологии:

• снять клавиши — здесь различий от других марок устройств нет;
• демонтировать накладку.

При снятии декоративной рамки можно столкнуться с некоторыми проблемами. Производителем применены для крепления этого элемента специальные упругие зажимы, уходящие вглубь устройства. Накладку необходимо потянуть на себя, не прилагая излишних усилий, так как ее можно легко повредить. Также особенностью конструкции является расположение винтов с внутренней стороны, потому подобраться к ним можно только после извлечения корпуса из стены.

LEGRAND

Клавиша, либо клавиши двойного выключателя марки LEGRAND снимаются без каких-либо серьезных усилий надавливанием на нижнюю либо верхнюю часть. Затем, после снятия рамки, необходимо ослабить лепестки-фиксаторы, удерживающие устройство в монтажной коробке.

Wessen

Клавиши в моделях выключателей Wessen снимаются следующим образом. Выступающие части обхватываются пальцами, сжимаются и вытягиваются на себя. При нажатии из пазов выходят осевые направляющие. Имеются некоторые нюансы и при снятии рамки.  Сплошная накладка выключателей Wessen Прима крепится к корпусу механизма посредством двух болтов, которые легко откручиваются отверткой.

LEZARD

Выключатели этой марки могут иметь рамки, крепящиеся двумя способами:

• винтами, которые просто выкручиваются отверткой;
• специальным креплением в виде боковых защелок, которые необходимо аккуратно подцепить и отогнуть с помощью ножа или отвертки.

Как разобрать выключатель света с регулятором

Если процесс разборки обыкновенных выключателей в большинстве случаев понятен и прост, то с устройствами, оснащенными регуляторами яркости освещения могут возникнуть некоторые затруднения. Диммеры, в том числе и механические, подключаются к цепи по точно такому же принципу, как и обыкновенные выключатели. Следовательно, и разборка их осуществляется по той же схеме:

• убирается поворотная ручка;
• при помощи отвертки или ножа из защелки освобождается декоративная рамка;
• ослабляются крепежные лапки;
• раскручиваются фиксирующие корпус болты.

Как разобрать выключателя с индикатором

Для разборки выключателя с подсветкой требуется сначала отключить индикатор, для чего отключается питание и снимается светодиод. Последовательность действий следующая:

• выключением рубильника обесточивается комната;
• защелки клавиш аккуратно поддеваются тонкой отверткой и снимаются;
• аккуратно удаляется рамка;
• раскручиваются болты крепежа;
• устройство изымается из монтажной коробки;
• наличие напряжения в проводах проверяется посредством отвертки-индикатора.

Совет №2. Перед тем как прикоснуться к оголенному проводу следует удостовериться в отсутствии напряжения. Для этого следует поднести тестер или иной пробник к каждому из контактов — индикатор не должен включиться.

Часто задаваемые вопросы

Вопрос №1. Как можно подобраться к светодиоду в индикаторном выключателе?

Как правило, для замены светодиодного элемента потребуется разделить устройство на две половины, отщелкнув защелки. После этого будет открыт доступ к светодиоду, который можно выпаять или, перекусив проводки, снять.

Вопрос №2. Как выполнить обратную сборку выключателя?

Независимо от модели, сборка устройства всегда осуществляется в обратном порядке без каких-либо нюансов.

Вопрос №3. Как поступить при наличии следов окисления на контактах выключателя?

Если контакты окислены, то их можно аккуратно зачистить. При наличии оплавления клемм выключатель необходимо заменить — дальнейшая его эксплуатация опасна!

Типичные ошибки в работе

• Часто встречающейся ошибкой является приложение чрезмерных усилий при снятии клавиши выключателя либо декоративной рамки. В результате эти элементы могут быть не просто поцарапаны, но и сломаны. В этом случае, независимо от модели устройства потребуется приобретение нового, так как отдельно клавиши и рамки не продаются.
• Самой опасной ошибкой является пренебрежение правилами безопасности. Обязательно следует отключать подачу электроэнергии в помещение на щитке. При сомнениях, какой из рубильников «правильный», лучше отключить их все.

Оцените качество статьи:

Подключение выключателя света с одной клавишей

Выключатели появились в тот же момент, когда человек придумал освещать помещения, в которых он находится. Несмотря на огромное разнообразие их видов, дизайна, размеров и «наворотов», они выполняют две главные задачи – включают и выключают свет. Основана эта работа на простом принципе, который будет рассмотрен в данной статье.

На нем основана и инструкция по установке своими руками освещения – от выключателя до лампочки. Выключатель может управлять любым видом освещения и любым его количеством, главное – разобраться с принципом его работы и учесть все технические нюансы, чтобы правильно выполнить монтаж освещения в квартире и соединить все воедино, не прибегая к помощи электрика.

Какие они бывают?

• Классический и самый распространенный вариант – обычный одноклавишный выключатель света. Он предназначен для управления одной группой осветительных элементов – люстрой, светильником или ночником. Устанавливается там, где актуально именно такое управление. Плюсы – простая установка одноклавишного выключателя, невысокая цена. Минусы – невозможность подсоединить несколько независимых друг от друга групп осветительных приборов на выключатель света с одной клавишей. Схема одноклавишного выключателя будет представлена далее.

• Более продвинутый вариант – две кнопки. Он дает сравнительно большую свободу в организации и планировании осветительной системы помещений. Сюда можно подключить уже две группы лампочек. Обычно такая схема используется для разграничения основного и дополнительного освещения в гостиных и кухнях. Одна кнопка включает основной свет, а вторая – дополнительное освещение над рабочими зонами. Такой вариант гораздо экономнее и аккуратнее, чем расположение двух однокнопочных вариантов рядом.

• Очень редко встречающийся, но все же находящий применение в быту вариант выключателя лампочки – с тремя кнопками. Он опять-таки используется для разграничения разных световых приборов по проводам. Нашел применение в спальнях и гостиных, где обычно устанавливаются огромные люстры с несколькими уровнями лампочек. Иногда используется для организации уличного освещения – протянув провода, с одного выключателя можно включать свет в разных местах. Выглядит очень компактно и аккуратно, имеет только два минуса: он дороже предыдущих аналогов, и клавиши на нем сравнительно тоненькие – можно промазывать, включая не тот свет. Схема подключения лампы очень простая даже у него.

• Помимо включения и выключения света они также могут регулировать яркость освещения. Устройство такого механизма более сложное, и такая возможность актуальна только для светодиодов, где яркость кристаллов зависит от силы тока, проходящего через них. Такие модели называются «диммеры», они выполнены в виде регуляторов различного вида. В выключенном состоянии ток через них не проходит, световые приборы не светят. При постепенном повороте регулятора диммер начинает пропускать большее количество тока вплоть до максимума. Это будет работать только со светодиодами (даже не со всеми лампочками, обычно такая фишка подходит для светодиодных лент). Старайтесь не запитывать через диммер лампы накаливания и люминесцентные варианты – это может привести к их повреждению и сгоранию.

• Одним из вариантов реализации работы является добавление маленького осветительного элемента к кнопке. Он загорается в выключенном положении, сообщая человеку в темноте, где находится выключатель света. Очень полезная вещь в больших или же, наоборот, тесных помещениях. Однако с выключателем такого типа связана очень популярная проблема, с которой сталкиваются владельцы люминесцентных и светодиодных лампочек – моргание в выключенном состоянии. Проблема эта решается настолько просто, что это совершенно не повод отказываться от такой удобной вещи. Причем маленькие лампочки устанавливаются абсолютно на всех вышеописанных типах, ограничений нет никаких.

• Завершим классификацию упоминанием о том, что исполнение моделей на современном рынке такое разнообразное, что их можно подобрать буквально под любой дизайн, цвет и назначение. Несмотря на то, что они будут казаться совершенно разными, принцип работы у них един – о нем мы поговорим далее.

Принцип работы

Почему светит лампочка? Потому что на нее подается электричество. Не светит она потому, что электричество не подается. Именно этим и занимается выключатель – он механически разрывает цепь с лампочкой, по которой к ней движется ток из общей сети. Чтобы понять, как он делает это, нужно заглянуть внутрь.

Видим, что белые кнопки, на которые мы нажимаем при повседневном пользовании, являются лишь декоративными элементами. Они на специальные клипсы крепятся в корпусе и приводят в движение керамические ходунки, которые и управляют электрической цепью. Работа такого механизма и то, как подключить одноклавишный выключатель, будут наглядно показаны далее в статье.

В выключенном состоянии он разрывает фазу, как следствие – лампочки не светят. Земля и ноль у светильников, грубо говоря, общие, идут они, минуя выключатель. Фазу придется запитать к каждой кнопке отдельно для разграничения цепей.

Как самостоятельно подключить?

Все виды подключаются абсолютно одинаково, отличаются лишь количеством проводов, которое напрямую зависит от клавиш в выключателе.

Как правильно подключить выключатель света? Простая инструкция будет представлена с тем расчетом, что под выключатель уже проложен силовой кабель, и он торчит из стенки в том месте, где будем его ставить. Обязательно соблюдайте технику безопасности при работе с электричеством – обесточьте всю систему с помощью общего рубильника, тщательно изолируйте все соединения, надежно затягивайте контакты. Начнем с того, как сделать подключение одноклавишного выключателя.

• Как подключить выключатель света? Его подключить проще всего. Для этого необходимо всего три провода – земля, ноль, фаза. Подключение светильника будет выполняться через распределительную коробку, сквозь которую напрямую проводится земля и рабочий ноль, подключаясь к лампочкам. Рабочая фаза – провод, который дает электрическую нагрузку, сперва заводится в распределительную коробку, после чего подключается к выключателю. Из него провод возвращается в коробку и напрямую подключается к лампочке. Таким образом, в выключенном состоянии к светильнику будут подключены только ноль и земля, а фаза на лампочке будет разорвана на контактах выключателя. Контакт соединяется при включении, по фазе подается нагрузка, лампочка загорается. Ниже представлена схема подключения одноклавишного выключателя.

• В подключении двухкнопочного выключателя есть некоторые различия. Как подключить лампочку через выключатель в таком случае? Здесь в коробку заводится провод земли и фазы, каждый из них делится надвое для подключения к светильникам. В переключатель через коробку также заводится провод рабочей фазы, где он подсоединяется к каждому механизму разрыва цепи отдельно. От них два провода ведутся к коробке, из которой подключаются к лампочкам. Схема подключения выключателя света аналогична, только кнопки две.

Тут следует обратить внимание на сам включатель. С обратной стороны у него будут три контакта. Там, где он один – фаза подключается из сети. Там, где их два – выводятся две фазы уже на светильники. Если следовать этой маленькой подсказке, электропроводка будет установлена правильно, вы никогда не перепутаете стороны подключения и соединения.

• Для трехклавишного выключателя история та же. Из коробки земля и ноль утраиваются на каждую группу лампочек, а из выключателя выходит три фазы, которые подключаются соответственно.

Здесь приведена схема подключения лампочки без заземления. Некоторые сети не предусмотрены для подключения земли, поэтому можно вполне обойтись без нее, просто не проводя ее параллельно с нолем.

Установка конструкции

Чуть выше мы уже говорили, что в стенке должны быть просверлены специальные отверстия – подрозетники, куда будет устанавливаться металлический каркас с уже запитанной сетью на специальные фиксаторы.

По бокам у этого каркаса будут находиться прямоугольные зубчики, которыми он будет держаться в стенке. Крепление должно быть прочным, не шататься в гнезде и не выпадать.

После установки каркаса поверх него ставится декоративная поверхность, с которой мы контактируем ежедневно после подключения выключателя света с одной клавишей.

Заключение

Выключатель – незаменимый элемент любой схемы освещения, без него она просто не будет функционировать. Современное разнообразие механизмов позволяет подключить светильники к нему в огромном количестве вариаций, а красивый дизайн сделает выключатель максимально незаметным и гармонично вписывающимся в общий интерьер помещения.

Подключение лампочки к выключателю можно выполнить своими руками. Обязательно используйте безопасный способ работы с электричеством, проверяйте исправность проводов и качество соединения контактов перед тем, как подключаться к сети.

65 фото и основных схем подсоединения

На данном этапе времени трудно представить хотя бы один дом без выключателей света. Указанные агрегаты бывают различных видов, но все они довольно легко устанавливаются, их вполне сможет подсоединить к сети даже человек, обладающий базовыми знаниями электрики.

Инструменты

Прежде чем переходить к подсоединению выключателя к сети нужно подготовить ряд инструментов:

• фигурную, прямую и индикаторную отвертки;
• соединитель;
• наточенный нож;
• плоскогубцы.

Особенности разводки проводов

Схема подключения выключателя в зависимости от его типа (учитывается количество клавиш) немного разнится.

Наиболее простым вариантом является подключение одноклавишного выключателя, в таком случае всё можно сделать самостоятельно. В такой ситуации, в коробке распределения, присутствует всего 2 провода – ноль и фаза.

Провод синего цвета (ноль), соединяется с таким же проводом на светильнике. Вводная фаза изначально движется к устройству для выключения света, после чего снова возвращается в коробку распределения, а уже затем соединяется с фазой от лампочки.

Основным условием подключения одноклавишного выключателя света является внимательность, поскольку даже при наличии всего двух проводов, довольно часто встречаются ситуации, когда человек путает жилы.

Подключение двухклавишного выключателя потребует больших знаний электрики, это обосновывается тем, что все группы светильников имеют отдельный разрыв цепи. Как и с одноклавишным агрегатом, в коробке распределения присутствует две жилы. Провод синего цвета ещё на входе соединяется с другими проводами аналогичного цвета.

Существуют способы подключения выключателей без распределительной коробки, но они требуют больших навыков в электрике и выполняются, в основном профессионалами.

Фаза изначально проводиться на разрыв, на обе кнопки, затем осуществляется её фиксация в заранее предусмотренной выемке. Исходящие провода идут к каждой присутствующей группе осветительных приборов или на две отдельные лампочки.

Обязательно нужно учитывать тот факт, что задняя часть корпуса содержит три отверстия: два размещены по левую сторону, и ещё один по правую. Туда где только одно отверстие подсоединяется фаза входа, а туда, где два отверстия – фаза выхода, направляющаяся к светильнику.

При установке агрегата выключения света с тремя клавишами, нужно действовать по аналогии с установкой прибора, содержащего две клавишы. Ноль, как и в представленных вариантах, соединяют с нулями каждой отдельной группы лампочек.

Фазу ввода направляют на разрыв, а после этого делят на три разных фазных проводника, каждый из которых направляется к собственной группе лампочек.

Подключение через розетку

Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.

Для того чтобы подключение выключателя от розетки, оказалось успешным, нужно соблюдать такую последовательность действий:

Изначально нужно убрать из розетки подачу тока. Подобные действия можно выполнить, сняв напряжение со всего дома.

Нужно вскрыть розетку и проверить напряжение.

К фазе розетки подключается провод, вторая сторона которого прикрепляется на вводе выключателя. На вывод агрегата для выключения света, прикрепляется непосредственно подключенный к светильнику провод.

К нулевому контакту розетки прикрепляется провод, второй конец которого соединяется с выводом светильника. Таким же образом подключается защитный провод, только к соответствующему контакту светильника.

Закончив указанные манипуляции, следует выполнить укладку проводов, заизолировать проводящие ток участки и подать напряжение, чтобы проверить эффективность работы.

Особой популярностью на данном этапе времени начали пользоваться выключатели с подсветкой, при их установке желательно обратиться к профессионалу, поскольку неправильное соединение таких выключателей может отказать повышенную нагрузку на проводку, вследствие чего она подвергнется сгоранию.

При отсутствии базовых навыков в электрике, стоит отказаться даже от самостоятельной установки выключателей, содержащих одну клавишу.

С некоторыми фото выключателя можно ознакомиться ниже.

Фото процесса подключения выключателя

Также рекомендуем посетить:

Post Views: Статистика просмотров 3 807

Как подключить выключатель с одной клавишей: схемы подключения и видео

Подключение одноклавишного выключателя света — задача, которая иногда встаёт перед домашним электриком. Большинство осветительных приборов управляется именно такими переключателями. В этой статье подробно рассматривается последовательность действий по подключению одноклавишного выключателя и его установке в домашних условиях без посторонней помощи.

Подготовительные работы перед установкой выключателя

Для подключения переключателя освещения должны быть проведены предварительные подготовительные действия. Инсталляция осуществляется от ближайшей распределительной коробки, к которой подведено питание — сетевые кабели подачи электрического тока.

Питание на выключатель и светильники подаётся из распределительной коробки

Прокладываются три линии — одна от распределительной коробки к светильнику, другая — от неё же к выключателю. Третья — приходит от щитка. Используются, как правило, двух- или трёхжильные провода установочного типа, т. е. с медной (или алюминиевой) жилой, выполненной из цельного металла. В обиходе такой провод называют жёстким в отличие от мягкого, в котором под изоляцией находятся косички из мелких волосяных проводников. На маркировке жёсткий кабель обозначается буквой «У». Площадь сечения проводника подбирается в соответствии с нагрузкой. Для обычной лампы или люстры, в которой совмещено до 3 ламп, достаточно провода с площадью сечения 1,5 мм².

Если используются энергосберегающие или светодиодные лампочки, сечение проводника в целях экономии можно уменьшить до 0,75 мм².

Тип монтажа проводки может быть двух видов — внутренний (скрытый) и наружный. Скрытая проводка устанавливается в толще стены или потолка. Наружная проходит по их поверхности, кабель упаковывается в гофре или кабель-канале, которые крепятся на стене специальными кронштейнами или другим крепёжным материалом.

После того как провода разведены, можно приступать к установке выключателя.

Схема подключения одноклавишного выключателя

Принцип действия выключателя основан на разрывании цепи питания лампочки или любого другого устройства. Переключение тумблера приводит в действие контактную пару, которая отсоединяет силовой провод от потребителя тока.

Выключатель обычно размыкает фазовый провод

Собирая схему, следует обратить внимание на надёжность контактов. Если провода будут иметь большие зазоры, то в один прекрасный момент может возникнуть так называемая электрическая дуга, температура которой достаточна для того, чтобы расплавить и воспламенить изоляцию. Это может привести к задымлению жилого помещения и даже к пожару. Для того чтобы избежать подобных явлений, используются следующие способы соединений:

• электротехнические клеммники. Особенно рекомендуется соединение клеммниками в тех случаях, когда нужно соединить между собой провода с жилами из разных материалов, например, алюминиевые и медные;

  При соединении через клеммник обеспечивается прочный надёжный контакт, так что провода никогда не будут искрить

• скрутки. Делаются при помощи плоскогубцев. Сняв ножом изоляцию на 1,5–2 см, переплетают провода в плотное соединение. После этого их пропаивают оловом и изолируют изолентой (не скотчем!). В случае подключения одной лампы таких соединений будет 3. Если домашняя сеть оборудована заземлением и используется трёхжильный кабель, все жилы «земли» соединяются в один узел внутри распределительной коробки.

  Провода плотно скручиваются при помощи плоскогубцев, а затем пропаиваются

Скрутка медного и алюминиевого проводов также возможна. Но если соединение будет перегружено, алюминий может оплавиться, так как имеет более низкую температуру плавления, чем медь. Контакт прервётся.

Инструменты и материалы для подключения

Для подключения понадобятся следующие инструменты:

1. Нож.
2. Электротехническая отвёртка.
3. Бытовой индикатор напряжения.
4. Плоскогубцы.

Из материалов под рукой должны быть:

1. Провода нужной длины.
2. Распределительная коробка.
3. Клеммники или электромонтажная изолента.
4. Патрон для лампы (и сама лампа).
5. Одноклавишный выключатель.

Обратите внимание на нашу статью, где подробно описано, как правильно выбрать выключатели: https://aqua-rmnt.com/ehlektrosnabzhenie/rozetki-i-vyiklyuchateli-vidyi.html.

Фотогалерея: материалы для монтажа выключателя

Длина кабеля предварительно измеряется рулеткой на месте проведения работ

В зависимости от типа проводки нужно использовать наружные или встраиваемые (внутренние) распределительные коробки

Патрон крепится к потолку саморезами

Цоколь «правильного» выключателя может быть керамическим либо из качественной пластмассы

Пошаговая инструкция подключения одноклавишного выключателя

Если все инструменты и материалы готовы, можно приступать к сборке. Условно процедуру можно разделить на два шага:

• подключение контактов переключателя и лампочки;
• коммутация кабелей внутри распределительной коробки.

Перед этим все провода закрепляются на отведённых им местах в кабель-каналах или гофре. Распределительная коробка и подрозетник для выключателя прочно устанавливаются в (или на) стене. Порядок действий не имеет большого значения, но опытные электрики всегда начинают подключение с периферии — выключателя и лампочки, а заканчивают соединением проводов в коробке.

Подключение выключателя и лампы

1. Если лампа уже подключена, можно начать с выключателя. Если нет — подсоединение двух проводов к ней не составит труда. В патроне имеется два разъёма, в каждый нужно ввести одну из жил кабеля и закрепить зажимным винтом.

   К патрону подводятся два провода и крепятся винтами к соответствующим контактам

2. После этого подсоединяется выключатель. Для этого нужно разобрать его — отсоединить клавишу, крепящуюся на пластмассовых защёлках, и достать керамический (или пластмассовый) цоколь.

   При подключении проводов к выключателю и патрону порядок подсоединения проводов значения не имеет

Существуют различные модели выключателей, но в основной массе крепление их в подрозетнике осуществляется с помощью распорного механизма, установленного на цоколе. Перед тем как закрепить цоколь, нужно подсоединить к нему провода. Для этого ослабляются винты зажимов, провода вставляются в гнёзда, и винты зажимаются снова. Важно не перетянуть резьбовое крепление — затягивать нужно так, чтобы не повредить шлицы винта.

Если подрозетника нет и выключатель крепится снаружи, двумя шурупами прикручивают цоколь к поверхности стены.

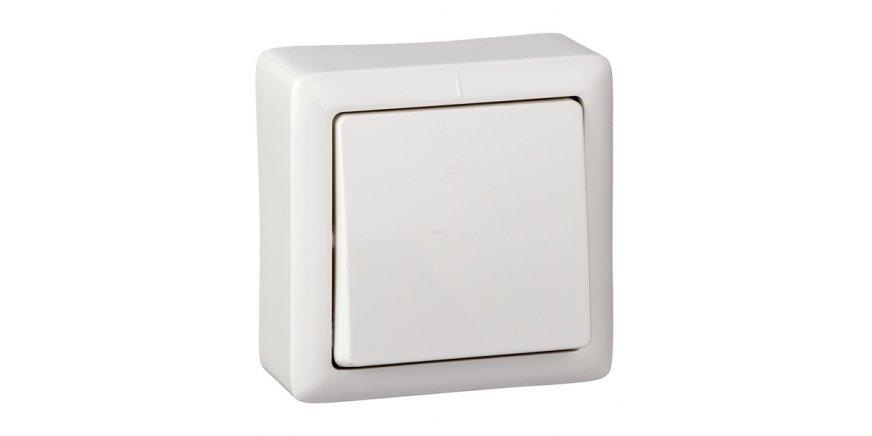

Монтаж наружного выключателя производится сразу на поверхность стены

На этом этапе его нужно правильно расположить. Принято устанавливать выключатель так, чтобы выключение производилось нажатием кнопки вниз, а включение — вверх. Это делается из соображений безопасности. Если вдруг что-то случайно упадёт на выключатель сверху, механизм сработает на разрыв цепи и отключение.

После ввинчивания шурупов в стену и закрепления цоколя монтаж выключателя можно считать законченным. Останется только вставить на место клавишу, но сделать это можно в самом конце, после проверки работы всей цепи.

Коммутация кабелей в распределительной коробке

Перед началом соединения проводников необходимо обесточить линию, подающую электрический ток в распределительную коробку. Для этого нужно отключить пробки или автоматический прерыватель на щите счётчика.

Очень удобно проводить коммутацию по цвету жил. При помощи индикатора напряжения нужно определить, в какой из жил находится фаза, а в какой — ноль. Прикосновение к фазовому проводу вызовет свечение диода на пробнике.

Индикатор приводится в действие прикладыванием пальца к красному колпачку

Обычно «фазу» подсоединяют к красной жиле провода, «ноль» — к синей, «заземление» — к белой.

1. Фазную жилу подсоединяют к одному из проводов, ведущих к выключателю. Это нужно для того, чтобы во время выключения лампы, прерывалась именно «фаза», так как именно она таит в себе угрозу электрического удара.
2. Вторую жилу, идущую от переключателя, подсоединяют к красному проводу от лампы. А синий провод от лампы подключается к синему проводу питания, приходящего от электрощита. Таким образом, цепь замыкается. Перед испытанием подключения выключатель переводят в положение «Выключено», то есть нажимают клавишу вниз. После этого включаются пробки (или автоматы) на щитке и нажимается клавиша выключателя. Если всё работает, нужно снова обесточить цепь и замотать оголённые соединения при помощи изоленты. Провода аккуратно уложить внутрь коробки и закрыть её крышкой.
3. Устанавливается клавиша на выключатель. Сборка и подключение завершены.

   Если всё работает нормально, можно собирать выключатель и закрывать распределительную коробку

Если разводка в доме выполнена трёхжильными кабелями, все белые проводники «земли» соединяются между собой.

Видео: схема подключения одноклавишного выключателя

Вам также может быть полезен материал с инструкцией по подключению проходного выключателя: https://aqua-rmnt. com/ehlektrosnabzhenie/kak-sdelat-prohodnoy-vyiklyuchatel.html.

Как подключить 3 розетки и 1 выключатель из одной распределительной коробки

Иногда нужно к уже имеющейся проводке подключить дополнительно одну или несколько розеток. Это легко можно сделать, заведя в распределительную коробку ещё один кабель.

Следует отметить, что для розеток принято использовать соединительные провода с большей площадью сечения. Связано это с тем, что в розетку включаются разнообразные бытовые приборы. Это может быть чайник или, к примеру, пылесос. Потребляемая ими мощность выше, чем у простой лампочки, и поэтому тонкие провода могут нагреваться, что нежелательно. Поэтому розетки подключают кабелями, сечение которых начинается от 2,5 мм².

Процесс подключения заключается в подсоединении провода к линии питания, пришедшей к распределительной коробке от щита. Как и при монтаже выключателя, все работы должны проводиться только при выключенных пробках.

1. Как и в первом случае, сначала монтируются розетки на стене. Теоретически можно установить любое количество розеток, соединив их между собой параллельно.

   Для соединения розеток друг с другом используются специальные перемычки

2. Далее от них прокладывается кабель к распределительной коробке. Крышка снимается и проводник заводится внутрь.
3. Две жилы соединяются с магистральной линией, пришедшей от щитка. Если всё сделано правильно, то индикатор покажет наличие напряжения в розетках (загорится красный светодиод).
4. После этого все провода снова укладывают внутрь коробки и закрывают крышкой.

   Линия розеток подключается напрямую к приходящим со щитка фазовому и нулевому проводам

При коммутации проводов при помощи скруток желательно тщательно зачистить все контакты ножом или мелким напильником. Иногда старая проводка окисляется в местах соединения и контакт от этого становится неустойчивым. При добавлении новых проводов скрутка делается при помощи плоскогубцев.

Во избежание короткого замыкания изоляция должна полностью исключить возможные контакты проводов с разными полюсами.

Видео: подключение одноклавишного выключателя и розетки

Как подключить одноклавишный переключатель на две лампочки

Если от одного выключателя нужно включать одновременно две лампочки, находящиеся в разных местах, применяется та же схема подключения.

Управление подачей тока на лампы осуществляется одним выключателем, но варианты подключения самих ламп могут различаться.

Новый кабель в коробке

В распределительную коробку заводится ещё один кабель. Зачищаются концы жил и подсоединяются к тем же выводам, что и первая лампа. Это займёт некоторый дополнительный объём внутри коробки, но если места достаточно, то ничего страшного не случится.

Одним из способов подключения двух лампочек к одному выключателю является подсоединение обоих пар проводов к одним и тем же контактам

Кабель от имеющегося прибора

От уже имеющейся лампы монтируется отвод, который присоединяется к ней параллельно. Для этого в патрон первой лампы заводят два дополнительных контакта («ноль» и «фазу», красный и синий) и протягивают их ко второй лампе.

Преимуществом параллельной схемы подключения ламп является возможность их использования в любом количестве

Выбор подключения выбирается в зависимости от ситуации. Второй вариант применяется чаще, так как зачастую в распределительной коробке недостаточно места для ввода дополнительных кабелей. Кроме того, таким способом можно подключать не только две лампы, но и большее их количество. Главное — соблюдать принцип параллельного соединения проводов.

Хотите, чтобы лампы включались плавно? Смотрите схемы подключения такой системы в нашем следующем материале: https://aqua-rmnt.com/ehlektrosnabzhenie/plavnoe-vklyuchenie-lamp-nakalivaniya-220.html.

Проводя монтаж домашнего электрооборудования, нужно помнить о соблюдении норм безопасности. Перед началом работы нужно обязательно отключать питание сети. Лучше использовать инструменты с диэлектрическим покрытием и кабели соответствующего сечения. Нельзя бросать оголённые концы проводников на радиаторы или водопроводные трубы. Кроме того, требуется соблюдать нормативные параметры соединений.

Как установить и подключить выключатель света: подробный инструктаж

Для бывалых электромонтажников нет проще работы, чем банальная установка выключателя. На самом деле ничего сверхсложного в данной операции нет. Правда, кроме обязательного соблюдения правил, обозначенных в кодексе для электриков ПУЭ, необходимо еще знание некоторых тонкостей. Они подскажут новичкам, как подключить выключатель света в любимой баньке, чтобы банные процедуры проходили в цивилизованных условиях.

Грамотный выбор «капитана» электропроводки

Звание генерала оставим себе, т. к. служить выключателю предстоит под нашим началом. Полковника присвоим пакетному выключателю старого образца или новенькому двухполюсному автомату, установленному в щитке электроснабжения загородной собственности. Полковник отдаст приказ капитану в период подключения прибора к электропроводке с целью полного снятия напряжения.

Важно! В период работы с электропроводкой поставку тока на обустраиваемый объект нужно полностью перекрыть, т.е. снять напряжение посредством отключения.

Прибор, отдающий под нашим началом команды лампочке, подбирают согласно типу имеющейся проводки. Она может быть:

• открытой – проложенной поверху стен, преимущественно сложенных из бревен или бруса;
• скрытой – проведенной в каналах-штробах, выдолбленных в кирпиче, пенобетоне, газобетоне.

С открытой проводкой все крайне просто: пути подводки и выхода электро-потока, как и места подключений, определяются невооруженным дилетантским глазом. Для обустройства бани со скрытой проводкой потребуется схема электросети, с помощью которой нужно определить точку возможной установки.

Выключатели для проводки скрытого и открытого типа отличаются конструктивно и внешне:

• Скрытые устройства для производства включения/выключения располагаются заподлицо со стенами, радуя обладателей только красивой защитной крышкой. Вся начинка прибора «утапливается» в заранее выдолбленной нише. Механизм, отдающий капитанские команды, располагают в диэлектрическом подрозетнике, подобном неглубокому стакану из пластика. Его-то и нужно установить изначально в сформированное углубление. Фиксируют скрытые подрозетники в гипсокартонных перегородках с помощью специальных распорок, в кирпичных и бетонных стенах их «сажают» на алебастр или на строительный раствор. Подрозетники к выключателям для скрытой проводки продают отдельно, их нужно подбирать в зависимости от материала стены.
• Выключатели для открытой электросети вместо чашеобразного установочного приспособления оснащены плоской пластиковой или металлической площадкой. Ее прикрепить нужно оцинкованными саморезами к деревянной стене, дюбель-гвоздями к кирпичу или бетону.

Оба варианта выключателей имеют равнозначное количество конструктивных составляющих. Это подрозетник, командный механизм и декоративно-защитные детали, выполненные из пресекающих прохождение тока диэлектрических материалов. Более подробно о выборе выключателей читайте на сайте «Совет Инженера«.

Общие принципы и алгоритм монтажа

Установка обоих типов устройств выполняется по аналогии, действуют общие принципы и единый алгоритм работ:

• Сначала крепится подрозетник, представляющий собой чашу или площадку;
• Затем производится непосредственно подключение выключателя света посредством создания верных соединений между токоведущими проводами и командным органом;
• Потом механизм фиксируется на пластине или в стакане-подрозетнике с помощью шурупов или распорок;
• В завершении результаты усилий закрываются крышкой и надеваются клавиши.

Основная загвоздка заключается в правильном подсоединении проводов к рабоче-командному органу выключателя. А чтобы справится с этой проблемой, нужно разобраться со схемой подключения.

Схема подключения выключающего устройства

Несоблюдение правил установки выключателя света чревато перегревом с последующим искрением и замыканием. Еще одно весьма неприятное последствие – сохранение напряжение в проводке. Из-за него даже после выключения светильника нельзя будет заменить перегоревший элемент, не ощутив прелестей удара бытовым электротоком.

Обезопасим лично себя и собственность, вспомним о загадочных «фазах» и «нолях». Выясним и навеки запомним, что нужно к чему подключать:

• Ноль или, как принято в мире электриков, нулевая жила выводится на осветительный прибор.
• Фаза идет к выключателю. В пределах фазной жилы должна замыкаться цепь, для того чтобы лампочка загоралась и гасла. Именно при прямо противоположном выведении выключателя на ноль свет загорится и погаснет по приказу владельца, но смену лампы можно будет совершить только после путешествия к распределительному щитку с полным отключением бани от питания.
• От лампы к выключателю тоже идет участок фазы. Отключаться и включаться цепь от щелчков клавиши будет в точке разрыва фазного канала. Т.е. в месте, где начинается отрезок фазы, ведущий к лампочке, и заканчивается фазный провод, выходящий из выключателя.

Значит, к лампе подвести нужно и фазный и нулевой провод, а к выключателю только один – фазу. Заметьте, все эти хитрые переплетения находятся в распределительной коробке. По сути, интересуют они домашних мастеров, занимающихся установкой выключателя в необустроенном помещении или решивших модернизировать имеющуюся систему.

Все соединения токопроводящих участков выполняются в распределительной коробке. В пластиковых каналах или в стене соединять провода нежелательно из-за осложнений с выявлением и ремонтом поврежденных участков. Если нет рядом с местом установки распределительной коробки, протянуть фазу и ноль можно от вводного щитка.

Описанные принципы установки одноклавишного выключателя распространяются и на устройства для включения двух и более точек освещения. Соответственно клавиш у них две или более. Разница в том, что к каждой из клавиш подводится отрезок фазы от лампы, работу которой она обязана контролировать. Фаза из распределительной коробки к выключателю с любым количеством клавиш ведется исключительно одна.

Цвет и маркировка токоведущих каналов

В преобладающем большинстве случаев усовершенствование контура новым прибором владельцы бань, домов, квартир доверяют электрикам. Связываться с хитросплетениями распределительной коробки зачастую просто некогда и не с руки. Чаще всего причиной приложения усилий домашнего мастера бывает замена выключателя, когда к точке установки уже подведены фазные и нулевые токоведущие каналы.

Внимание. Новая установка выключателя или его замена выполняется только при наличии всего диапазона проводов, формирующих электропроводный контур.

Для того чтобы у неопытных электриков не возникали затруднения с определением фазы с нолем, внешняя изоляция токоведущих жил имеет «боевую» окраску:

• фазная жила будет покрыта белой или коричневой оболочкой;
• синий цвет диэлектрической защиты провозгласит: это ноль;
• желтый или зеленый колер различных оттенков – заземление.

Согласно цветным подсказкам и следует определять, как установить и к чему подсоединить выключатель света. Дополнительной услугой от производителя является нанесение обозначений на сам механизм для конкретной ориентировки по вопросам входа и выхода. Обозначаются точки подсоединений литерой L с циферкой. Например, на двухклавишном устройстве L3 обозначает вход фазы. Рядом с ним больше ничего не обнаружится. На противоположной стороне устройства в рядок расположены точки подключения L1 и L2, каждую из которых нужно вывести на отдельный осветительный прибор.

Втыкать или зажимать: что легче?

Для простоты и надежности формирования соединений, точки подключения выключателя оснащаются втычными и винтовыми приспособлениями:

• Втычные контакты накрепко зажимают зачищенный на 1 см провод пружиной. Для того чтобы разобрать соединение, с противоположной стороны втычного приспособления есть кнопка, действующая по принципу «нажал – отпустило»;
• Винтовой контакт нужно затягивать отверткой, предварительно расположив под клеммой около 2х см зачищенного провода. Ни миллиметра изоляции под клеммой быть не должно, иначе она оплавится и станет угрозой для хозяев.

Принципиальной разницы по аспектам надежности между обоими вариантами никто не наблюдает.  Однако втыкать проще и быстрей. Потому выключатели с втычными контактами настойчиво советуют продавцы строительных магазинов неопытным мастерам. Электрики с ними согласны.

Как установить накладной выключатель

Русские баньки преимущественно деревянные. Скрыто прокладывать в них электрический контур находится мало желающих. Для устройства открытой проводки выпускают сейчас массу симпатичных изделий в ретро стиле, покрытых превосходной изоляцией. В компанию к ним потребуется выключатель накладного типа. Вот о последовательности его установки и поговорим.

Предположим, мы обзавелись уже выключателем для открытой проводки. Он в заводской сборке, клавиша одна. Установку и подсоединение новенького накладного выключателя света будем выполнять в следующей последовательности:

• Пользуясь шлицевой отверткой, осторожно подковыриваем и удаляем клавишу, затем снимаем защитно-декоративную крышку.
• Отсоединяем рабочий механизм.
• Разобрали. В руках осталась лишь пластина подрозетника. На ней есть отверстия для крепления к стене.
• Приложим пластину к месту установки, на всякий случай отметим точки и линию верхнего края. Проверим, чтобы она четко горизонтальной была. Не забывайте, что все последующие детали будут прикреплены к подрозетнику. Если его перекосим, то и все остальное в туже степь направится.
• Прикручиваем точно выверенную по горизонтали платформу-подрозетник оцинкованными шурупами. Ошибаться даже на пару мм не стоит – древесина «не любит» расположенных рядом прорех.
• Провода подрезаем с максимальной точностью в соответствии с типом контактов. Желательно, чтобы после всех операций излишков провода под декоративной крышкой не оказалось.
• Подсоединяем механизм к проводке, следуя подсказкам маркировки и сообразуясь с цветом провода.
• Проверяем качество созданного соединения отверткой-мультиметром или более сложным электрическим тестером.
• Все в порядке? Прикручиваем механизм.
• Ставим крышку на ее законное место, защелкиваем клавишу.

На этом процесс установки завершен.

Монтаж и подключение закрытого выключателя в картинках

Совершенно несложный процесс. Разобрали – грамотно установили и подсоединили – собрали.

Компонентов минимум, лишних гаек после сборки наверняка не окажется. Запутаться невозможно, если выяснить заранее, что к чему подключается. Все буквально располагает к проверке собственных сил в качестве начинающего электрика. Главное не забыть о правилах безопасности, иначе сила тока будет проверять вас на прочность.

Как установить и подключить выключатель света

Время от времени у каждого человека, активно использующего освещение в доме, возникает необходимость в замене вышедшего из строя или из моды выключателя. Далеко не всегда это может сделать квалифицированный специалист – мастер-электрик, поэтому знать азы самостоятельного монтажа необходимо для собственного спокойствия. Важно знать, как установить выключатель света, чтобы работа, выполненная своими руками, была качественной.

Выключатель: история и эволюция

Привычные сегодня выключатели появились в конце 1870-х годов, благодаря изобретению Эдисона. Уже через несколько лет – в 1893 году свет увидел прообраз современного выключателя – рубильник с пружинным механизмом и автоматом. В начале ХХ века выключатели стали потихоньку обретать свою привычную форму. В конце 40-х начале 50-х годов XX века, стали появляться изделия одноклавишные, позднее приобрести стало возможно и варианты с 2-3-мя клавишами. Сегодня этот элемент домашней электросети оснащается подсветкой, имеет различные формы и уже не кажется, чем–то необычным.

Выбор регулятора освещенности: с одной или двумя клавишами?

Удобство управления светом в помещении зависит от многих факторов:

• собственного вкуса;
• расположения комнат;
• интенсивности освещения.

Одно- и двухклавишные элементы включения/выключения являются оптимальным решением для бытовых целей, поскольку отлично справляются с нагрузкой, но не выдержат, если придется работать с мощными профессиональными осветительными приборами– это важно учитывать.

Они подходят для работы как со старыми лампочками накаливания, так и с новыми, современными изобретениями — люминесцентными осветительными приборами или диодными лампами, лентами.

Количество клавиш напрямую зависит от поставленных перед изделием задач – так, для включения света в санузле раздельного типа, лучше приобретать элемент с двумя клавишами, чтобы экономить электроэнергию. В небольших помещениях идеален одноклавишный вариант.

Хитрости выбора контролера освещения: подключение без проблем

Прежде чем переходить к подключению, важно узнать хитрости выбора. Сегодня существует множество моделей, позволяющих контролировать уровень освещения в комнатах. Если выбор пал на реостатные модели, то важно помнить, что они позволяют выбирать уровень света, плавно регулировать яркость свечения лампочки. Вместе с тем такой вариант является самым выгодным, но он пригоден только для самых простых ламп накаливания и, установив такой контроллер света, придется все время пользоваться исключительно им.

Корпус должен быть выполнен из прочного и обязательно огнестойкого пластика. Внутренняя основа может быть выполнена из керамики. Если установлена подсветка, что очень часто используют в современных моделях, то необходимо помнить, что такой выключатель все время находится под напряжением.

Как правильно установить элементы регулирования: определение количества света, подготовительные работы, подключение и инструменты

Прежде чем приступать к установке, необходимо определиться с тем, где будут расположены выключатели, поскольку от этого зависит удобство управления светом в помещении. Подключение само по себе несложное, поэтому желаемое количество света легко достичь. После этого важно проверить наличие всех необходимых для работы инструментов:

• выключатель/и;
• распределительная коробка;
• провода для соединения;
• изолента.


Монтажные работы: способы установки элементов подключения света

Существует несколько способов, как правильно подключить контроллеры света. Все они не сложные, не требуют много времени и сил, но некоторые знания в этом деле обязательны, чтобы потом источники света радовали глаз и могли отвечать потребностям людей.

Иногда включать/выключать свет в комнатах необходимо из разных мест, особенно если помещение большое. Для этой цели, обычно устанавливаются разные светильники. Пример, человек захочет управлять освещением в комнате из прихожей и, собственно, из самой комнаты, в люстре находится 4 — 5 лампочек, именно для этого необходимо знать, как подключить свет через выключатель, чтобы «играть» с освещением по собственному желанию.

По сути, необходимо сделать так, чтобы управлять можно было разными группами лампочек в люстре, например, в комбинации 1, 2, 5-4-5 штук одновременно.

Для того чтобы изменять количество лампочек в группе и необходимо знать, как подключить выключатель света.

Схема подключения

Чтобы произвести подключение,потребуются непосредственно сами элементы управления – одинарные или двойные – зависит от нужды и желания самих людей, делающих ремонт. Удобнее пользоваться двухклавишными проходными выключателями, если речь идет о прихожей.

Вот так он выглядит в разобранном состоянии, полностью готовом к установке:

У двойного или, как его еще называют, двухклавишного элемента управления освещением — имеется всегда шесть контактов — соответственно, два входа и четыре выхода. Подключение производится исходя из этих особенностей.

Схема подключения выглядит так:

По сути — это два одинарных элемента, соединенных в одном надежном корпусе. Здесь видно, как подключить двойной выключатель света, чтобы дальнейшая эксплуатация была максимально безопасной для человека, удобной и практичной.

Схема, предназначенная для управления освещением одновременно из трех мест в помещении, мало чем отличается от предыдущей. Разница заключается в том, что в нее включен еще один элемент двойного типа —  перекрестный, который отличается от одинарных и двойных, так как имеет четыре контакта, а не шесть, как ранее – по два входа и два выхода, соответственно. Во время нажатия на двойной спаренный выключатель, сразу же срабатывают на переключение два независимых друг от друга контакта.

Важно отметить, что общее количество мест управления освещением с одного выключателя, установленного в комнате, не ограничивается двумя или тремя, оно может без труда достигать и пяти — шести. Это осуществляется следующим способом — выключатель используется одинарный на три контакта, в связке с ним, установлен еще один —на четыре контакта.

Начало работ по созданию идеального света в помещении

Необходимо проверить наличие всех инструментов заранее, чтобы подключение прошло спокойно, поскольку потом оставлять недоделанный элемент управления будет просто опасно. После этого, следует проверить, исправно ли работает проводка и осветительные приборы, установленные в помещении.

Одноклавишный вариант встроенного типа, устанавливается обычно в коридоре или прихожей. Так выглядят одно- и двухклавишный варианты:

С помощью этихразработок удобно создавать идеальное освещение в коридоре.

 Схема подключения одноклавишного выключателя — самая простая, поскольку на один выключатель приходится всего 2 провода. Подключить выключатель света на одну лампочку можно с квартирного электрощитка, здесь фаза — провод красного цвета, ноль — провод синего цвета. Напряжение приходит в распределительную коробку, которая располагается в коридоре.

Фаза соединяется в распределительной коробке с проводом красного цвета, который идет непосредственно на выключатель. С него провод, обозначенный на схеме оранжевым цветом, уходит обратно в распределительную коробку, где соединяется с проводом также оранжевого цвета, идущему в осветительный прибор, являющегося одновременно нагрузкой в этой схеме.

Ноль, в свою очередь, соединяется в распределительной коробке с проводом, обозначенным синим цветом, который сразу уходит на лампочку. Для соединений проводов в распределительной коробке удобно использовать клеммы – с ними подключение пройдет быстрее и надежнее.

Важно помнить!!! Выключатель всегда должен разрывать именно фазу, но не ноль.

При замене лампы, достаточно будет отключить всего лишь выключатель, и в патроне не будет напряжения. Если же перепутать и разорвать ноль, то при замене лампы, она в любом случае останется под напряжением. Так происходит, если выключатель снабжен светодиодом, который всегда светится в темноте. Подключение новых элементов в этом случае будет происходить под напряжением.

Нюансы работы: подключение света

Существует два типа установки – с открытой и закрытой проводкой. В том случае, если речь идет об установке с открытой проводкой, то на помощь придет подрозетник, который устанавливается в стене. На него уже и крепится выбранный выключатель по приведенной выше схеме.

Крепления производятся шурупами, дюбелями или саморезами – выбор крепежей зависит от материала стены и типа выключателя. Отверстия, в которые потом будет закручен выключатель, сверлятся заранее при помощи дрели. После соединения проводов накладывается изолирующая крышка и завинчивается при помощи специальных зацепок. Клавиша, при помощи которой будет производиться регулирование количества света в помещении, ставится в самую последнюю очередь. Как видно подключение света – дело доступное для большинства людей, необходимо лишь внимательно изучить инструкцию и действовать по схеме.

Вот так выглядят подрозетники:

Так – разобранные выключатели, готовые к установке

На видео можно посмотреть весь процесс работ и наглядно увидеть все особенности, которые могут поджидать человека во время установки:

Установить выключатель самостоятельно можно, даже не имея специального образования. Сложности могут поджидать лишь тех, кто боится работать с напряжением, так как им придется преодолевать свой страх. В остальном, сегодня имеются подробные пособия и видеоуроки, позволяющие произвести любые работы самостоятельно, не прибегая к помощи мастеров, которых иногда приходится ждать по нескольку дней. Однако, если человек чувствует в себе неуверенность или боязнь – лучше не рисковать и не экспериментировать, а воспользоваться услугами специалиста – так безопаснее и надежнее. Таким образом, подключение не отнимет много сил, времени и нервов.

Как управлять лампочкой с помощью одностороннего или одностороннего переключателя?

В сегодняшнем базовом руководстве по установке домашней электропроводки мы покажем , как подключить выключатель света для управления световой точкой с помощью одностороннего или одностороннего переключателя.

В этом руководстве мы будем использовать базовый переключатель SPST (однополюсный однополюсный) для управления лампой / лампочкой из одного места.

Прежде чем переходить к деталям, мы должны показать основную конструкцию и рабочий механизм одностороннего переключателя , который показан на рис. Ниже: Конструкция и работа одностороннего однополюсного однополюсного переключателя

Требования:

• Однопозиционный переключатель (SPST = однополюсный, сквозной) x 1 Нет
• Лампа (лампочка) x 1 Нет
• Короткие отрезки кабелей x 3 Нет


Процедура :

Это похоже на последовательную схему i.е. все компоненты соединены последовательно. Просто подключите нейтральный провод непосредственно к лампочке, а затем подключите лампочку к выключателю через средний провод. Затем подключите токоведущий провод к переключателю, как показано на рисунке ниже. На приведенном ниже рисунке показано базовое подключение переключателя света и его положение, т.е. когда переключатель выключен, цепь действует как разомкнутая цепь, и лампочка не светится. Чтобы включить лампочку, выключатель S ₁ должен быть замкнут, чтобы замкнуть цепь и накалить лампочку.
