Как собрать опалубку для фундамента: Как правильно делать опалубку фундамента

Содержание

Как правильно делать опалубку фундамента

Опалубку можно сделать различными способами. Основные этапы процесса зависят от формы опорной конструкции, характеристик грунта, будет ли она съемной или несъемной. Изложенная информация поможет изучить виды опалубки для фундамента и правильно сделать каркас с учетом сопутствующих факторов.

Требования к опалубке и варианты ее обустройства

Возведение фундамента – емкий процесс, требующий весомых затрат финансов, сил и времени. Поэтому прочность каркаса имеет огромное значение. Нарушение его целостности приведет к дополнительным незапланированным расходам и значительно увеличит период строительства. Сделать под фундамент качественную опалубку позволит учет факторов, влияющих на устойчивость конструкции:

  • Качество пиломатериалов. Досок с одинаковыми характеристиками не существует. Расположение сучков или пороки развития могут снизить предполагаемую прочность.
  • Показатели бетона. Вязкость раствора для фундамента влияет на силу воздействия изнутри опалубки.
    Нагрузки на каркас зависят от наличия арматуры, скорости заливки фундамента и вариантов его трамбовки.
  • Погодные условия. Жара или минусовые температуры меняют показатели прочности опалубки под фундамент.

Согласно СНиП максимальный прогиб досок, предназначенных для каркаса, составляет:

  • для подземной части фундамента – 1/250 длины;
  • для фундамента над поверхностью – 1/400 длины.

Выбор материала зависит от кратности его применения. Повторное использование предполагает установку щитов из обрезной доски высокого качества или ламинированной фанеры, обладающей водоотталкивающими свойствами. Одноразовое применение позволяет сделать опалубку из материалов низкого качества:

  • необрезной доски;
  • клееной фанеры;
  • обрезков ДСП.

По вариантам установки встречается два вида опалубки: съемная и несъемная. В первом случае каркас демонтируется после застывания бетона и может использоваться повторно или расходоваться на другие нужды строительства. Для несъемной конструкции применяют древесный материал или пенополистирол, обладающий высокими показателями теплоизоляции. Когда фундамент наберет прочность, траншею с несъемной опалубкой засыпают землей.

Каркас для ленточной опорной конструкции

Возведение тяжелых зданий нуждается в обустройстве надежной опорной конструкции. Для этих целей оптимально подходит ленточный фундамент. Единого алгоритма как правильно сделать каркас под заливку бетона не существует. Каждый мастер вносит свои корректировки. Приведем один из множества возможных вариантов. Для изготовления использовались доски обрезные 2 сорта толщиной 25 мм.

Работа начинается с подготовки щитов, размеры которых ориентированы на глубину и длину траншеи. Избегайте громоздких габаритов, лучше сделать элементы опалубки, не превышающие в длину 3-4 м. Для соединения щитов подойдут эти же обрезные доски или рейки, тонкие рейки фиксируются ребром.

Следующий этап оформления опалубки для монолитного фундамента – монтаж щитов в траншею.

Для этого потребуются угловые подпорки и колышки для вбивания в грунт. Подпорки правильно сделать двухсторонние с промежутком 0,5-0,7 м. Избежать смещения опалубки во время крепления поможет установка между параллельными щитами распорок, которые впоследствии остаются в фундаменте.

Колышки располагаются по углам траншеи, между ними натягивается веревка. Ее высота превышает часть будущего фундамента, возвышающегося над землей.  Затем идет установка остальных колышек. После монтажа одного ряда щитов опалубки, они закрепляются колышками. Со вторым рядом поступают аналогичным образом. Обязательно сверяются все разметки фундамента.

В качестве горизонтальных распорок между щитами опалубки применяются пластиковые трубки, металлические прутья или деревянные рейки. Промежуток между распорками составляет 1 м, они не подвергаются распирающей силе залитого фундамента, а только облегчают монтажный процесс опалубки.

После определения требуемой ширины в верхней части каркаса, щиты соединяются между собой рейками, чтобы предотвратить деформацию конструкции. Максимальный промежуток между рейками – 0,5 м. Если высота наземной части фундамента превышает 50 см, доски опалубки через две связываются между собой. Затем концы проволоки закрепляются на внешних вертикальных стойках.

Совет! Правильно сделать скручивание с небольшим натяжением. Это обеспечит цокольной части фундамента ровные стены.

В процессе демонтажа опалубки проволока отрезается и остается в фундаменте. Для установки подпорок на щит прибивается короткий брусок для упора. Нижней частью подпорки опалубки упираются в колышки. Места стыков щитов обязательно поддерживаются подпоркой.

В опалубке, расположенной над поверхностью земли, устанавливаются отрезки труб ПВХ. После заливки фундамента они будут выполнять функцию вентиляционных продухов или служить для прокладки коммуникаций. При отсутствии труб сделать технические отверстия можно с помощью деревянных коробов, которые впоследствии из фундамента уберутся.

На заключительном этапе основательно проверяется прочность установки опалубки. Даже при значительном механическом воздействии она не должна шататься. После устранения всех недочетов можно переходить к заливке фундамента.

Нюансы изготовления опалубки под столбчатый фундамент

Легкие постройки не нуждаются в обустройстве монолитной конструкции и могут довольствоваться установкой столбов в качестве опоры. Опалубка для столбчатого фундамента также бывает съемной и несъемной. В качестве несъемного материала применяют:

  • рубероид, форма которого сохраняется за счет арматурного каркаса;
  • различные трубы: асбестоцементные, металлические, ПВХ.

Сделать каркас столбчатого фундамента своими руками можно из различных материалов. Наиболее востребованным вариантом являются доски толщиной до 40 мм (чаще достаточно 25 мм), ширина которых варьируется от 100 до 150 мм. Кроме этого, подойдет:

  • ДСП;
  • плотная ламинированная фанера, обладающая водоотталкивающими свойствами;
  • стальные листы, из которых с помощью уголков на болтах формируется короб.

Алгоритм установки каркаса для столбчатой опорной конструкции намного проще подготовительного этапа заливки ленточного фундамента. Ключевые моменты процесса:

  • Под столбы готовятся ямы соответствующих размеров.
  • На дне обустраивается дренажная подушка.

Совет! Чтобы наземная часть столбчатого фундамента обладала гладкой поверхностью, доски следует ошкурить. Альтернативный подход – закрепить внутри деревянного короба с помощью степлера клеенку или полиэтилен.

  • Первоначально по углам будущей опалубки с внешней стороны вбиваются бруски.
  • Под них готовятся щиты, размеры которых соответствуют расчетам проектной документации.
  • Короб опалубки и ранее вбитые бруски фиксируются между собой гвоздями или шурупами.
  • Если будущие столбы обладают внушительными размерами, каркас необходимо дополнительно укрепить подпорками с внешней стороны или стянуть стенки короба между собой шпильками.

Монтаж опалубки проводится с неукоснительным соблюдением вертикального уровня столбчатой конструкции. Важно избежать наличия между досками щелей свыше 4 мм. Это спровоцирует утечку бетонного раствора и ухудшение прочности фундамента. Высота опалубки должна превышать уровень заливаемого бетонного раствора.

Ступенчатый фундамент: как сделать каркас

Периодически возникают ситуации, когда требуется формирование опорной конструкции ступенчатой формы. Конструкция опалубки ступенчатого фундамента зависит от возлагаемых на нее задач:

  • Строительство здания ведется на склоне. Тогда каркас формируется уступами с учетом крутизны склона.
  • Требуется сделать короб под столб, который обладает широким основанием, а каждый следующий уровень меньше предыдущего.

Ключевые моменты работы для обустройства фундамента, изображенного на фото выше:

  • Выемка почвы осуществляется с нижней отметки вручную и проводится ярусами. Таким образом, каждый уступ сохранит под собой материковый грунт.
  • Избежать осыпания земли между ступенями позволит укрепление вертикальной стенки щитами опалубки.
  • Траншея под фундамент выкапывается поэтапно.
  • Монтаж опалубки проходит в соответствии с проектными чертежами. Соблюдение размеров каждой ступени обязательно.
  • Каркасы следует сделать сплошными. Каждый из них обладает распорками, торцевыми деталями, подкосами и усиливающими стойками, зафиксированными вертикально.
  • Участки уступов оснащают несъемными щитами, которые подрезаются по высоте ленточного фундамента.

Чтобы сделать опалубку для опоры, изображенной на фото ниже, первоначально закрепляют угловые щитки и монтажные уголки.

Щитки фиксируют натяжными струбцинами, с помощью пружинных скоб они соединяются между собой. Затем на каркас первого уровня навешивают схватки следующего яруса. На завершающем коробе устанавливают опалубку стакана. Для проведения работ потребуется два человека.

Подготовка каркаса перед заливкой монолитной плиты

Чрезвычайно массивные здания или проблемный грунт вынуждает прибегнуть к обустройству сплошной плиты фундамента. Процесс это трудоемкий, провести его в одиночку не представляется возможным. Для плиты также необходимо сделать опалубку, в качестве материала подойдут деревянные щиты.

Опалубка для плитного фундамента устанавливается по периметру будущего строения. Ее основной задачей является сохранение формы основания до полного застывания бетона. Сделать каркас можно из обрезных досок, но при этом следует следить за отсутствием щелей на стыках. Чрезвычайно удобно применять для этих целей инвентарные щиты. Оптимально сделать опалубку из хвойных пород дерева ввиду чрезвычайной прочности материала. В качестве распорок и других дополнительных элементов подойдет лиственница.

Древесина должна быть сырой, иначе доски быстро впитают влагу из бетонного раствора, в результате чего показатели прочности бетона ухудшатся. Чтобы уменьшить адгезию бетона с внутренней поверхностью опалубки, древесину обрабатывают глиняным раствором или маслом. Это способствует формированию гладкой поверхности плиты монолитного фундамента.

Сделать своими руками опалубку проще всего для столбчатого основания, далее по сложности следует ленточный и плитный фундамент. Оформление ступенчатой конструкции лучше доверить профессионалам.

Как правильно установить опалубку фундамент

Отлично подготовленная подушка и отличный качественный бетон не стоят ничего, если опалубка для фундамента сделана из рук вон плохо. Понятно, что точность геометрии опорной плиты или ленты зависит от многих факторов, но в первую очередь от исправного и прочного каркаса под заливку бетона. Поэтому, кроме нормальной подушки, бетона и арматуры для установки опалубки под фундамент хорошего качества, скорее всего, потребуется купить нормальный пиловочник и не собирать горбыль по ближайшим запасникам, даже если это одноразовая опалубка.

Основные элементы опалубки под фундамент

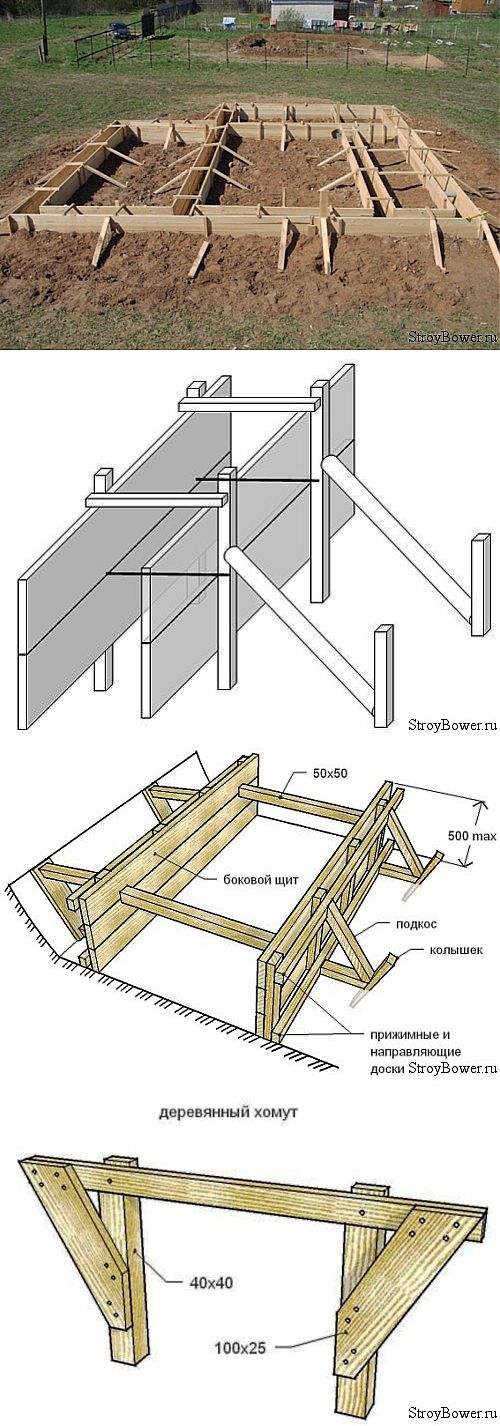

Стандартное устройство формы под заливку фундамента предполагает использование следующих материалов:

  • Разметочных шнуров и кольев, направляющих досок. Доски и колья потребуется пришить к подушке на дне траншеи, после чего можно устанавливать боковые щиты и крепеж опалубки фундамента;
  • Обрезная доска, толщиной не менее 30 мм, и брус сечением 50х50. Количество пиловочника, необходимого для сборки бортовых щитов, рассчитывают, исходя из глубины фундамента, ширины ленты и размеров периметра;
  • Боковые подкосы, подпоры, распорки и стяжки для опалубки фундамента, шпильки, полиэтиленовая пленка, стальные уголки и гвозди покупаются с запасом, старый неликвид лучше не использовать.

Если вы решили установить опалубку под фундамент на саморезах, запаситесь электрическим шуруповертом и парой сменных аккумуляторов, а запас саморезов можно промыть керосином, это поможет правильно крепить материал без перекосов в древесине.

Забудьте о ламинированных ДСП и стальных трубчатых каркасах, такой вариант многоразовой опалубки не всегда можно правильно установить на своем фундаменте. Если вам приглянулся стальной, алюминиевый или пластиковый каркас, то нанимайте сразу бригаду из работников, способных правильно собрать и установить его по вашим требованиям.

Правильно собираем и устанавливаем опалубку фундамента

В подавляющем большинстве случаев строители предпочитают собрать боковые щиты, подкосы, привести весь набор к траншее фундамента и только потом собрать – установить готовые детали по выполненной разметке.

Оптимальным вариантом будет следующий порядок работ:

Перенести все характеристики и размеры будущего фундамента в точный эскиз опалубки, при необходимости проверить размеры траншеи и правильно увеличить ширину в местах установки подкосов:

  1. Собрать боковые щиты из обрезной доски. Для обычной опалубки под МЗЛФ потребуется установить щит в 60-70 см высотой. Длина при правильном подборе материала сильно на качество опалубки не влияет и, как правило, зависит от возможностей транспорта;
  2. Нарезаем из бруса распорки и отмечаем на щитах места под их установку, в траншее фундамента зарубки помогут правильно установить бруски так, чтобы выдержать нужную ширину ленты;
  3. Изготавливаем необходимое количество подкосов, их потребуется не менее одной пары на метр длины щита.

Осталось немного – забить опорные колья по разметке, установить щиты и правильно зафиксировать их с учетом показаний строительного уровня и отвеса.

Как правильно поставить опалубку фундамента на грунт

Самым ответственным этапом монтажа опалубки всегда был и остается процесс юстировки положения стоек и щитов относительно линий разметки. В первую очередь по натянутым шнурам нужно установить и забить ряд разметочных кольев, лучше изготовленных из обрезков доски, использованной для сборки боковых щитов. Плоский колышек режется, как минимум, на 20-30 см длиннее вертикальных стоек бортовых щитов опалубки.

Каждый такой кол необходимо установить на дно траншеи фундамента, при этом боковую плоскость и высоту кола выравнивают по направлению разметочного шнура и вертикальному отвесу. Устанавливать разметочный кол необходимо очень надежно, при необходимости сделать внешнюю подпорку.

На следующем этапе необходимо установить внешние щиты опалубки. С наружной стороны щиты будут опираться на разметочные колья, с внутренней потребуется установить временный крепеж из таких же колышков, забитых в шахматном порядке с разметочными, как на фото. После выравнивания щитов саморезами прихватываем их к разметочным стойкам.

Далее устанавливаем внутренний периметр из боковых щитов, на время зафиксируем внутренний ряд с помощью распорок и подкосов. Проверяем и подгоняем положение щитов по строительному уровню, натянутым разметочным шнурам и вертикальному отвесу, после чего верхние доски соседних щитов соединяем планками.

Завершающие операции

После настройки и подгонки отдельных элементов опалубки под разметку и размеры фундамента потребуется выполнить еще один важный элемент – закрепить и усилить основание боковых щитов опалубки. Именно на нижнюю часть боковой поверхности приходится максимальная распирающая нагрузка, поэтому каждый щит понизу, с внешней стороны, необходимо подшить брусом или донной доской, желательно это сделать еще на этапе сборки щитов, так как бить гвозди под углом, раскорячившись в траншее, не очень удобно. Установленные подкосы, как правило, удерживают борта, но не спасают от деформации нижней части, поэтому установить клинья в донной части жизненно важно.

Вдоль подшитой донной доски через каждые 60-70 см в грунт забивают клиновидные колышки, их задача — зафиксировать донную часть опалубки и не дать разойтись щитам под давлением бетона.

На завершающем этапе специалисты рекомендуют закрыть деревянную опалубку обмазкой или выложить толстой полиэтиленовой пленкой. Правильно уложенное покрытие защитит дерево опалубки, будет меньше впитываться воды, и после схватывания бетона снять доски будет достаточно легко.

Заливка бетона, подбой досок и снятие опалубки

Целостность и стойкость опалубки к гидравлической нагрузке от жидкого бетона во многом зависит от умения аккуратно заливать бетонный раствор в форму. Правильно регулировать процесс заливки можно перестановкой направляющих желобов, по которым раствор стекает в форму. Главное — после заливки фундамента раствор должен перетекать равномерно по всей опалубке, постепенно увеличивая уровень залитой массы.

Иногда складывается ситуация, когда нижние и средние доски выгибаются под давлением бетона. Катастрофы в этом нет, если это не влияет на общие размеры и положение опалубки, хотя, по всем канонам, такой дефект необходимо устранять. Если есть угроза отрыва доски или деформации всей плоскости щита, то необходимо срочно предпринимать срочные меры по укреплению поверхности и конкретной доски. Во-первых, врезаются дополнительные саморезы и правильно устанавливаются усиливающие распорки. Во-вторых, необходимо в полуметре от места выгиба завернуть или забить сваю, установить горизонтально автомобильный домкрат, и через стальную плиту или толстую деревянную доску аккуратно придавить дефект. Созывать на помощь всех присутствующих будет не совсем правильно, толку от них мало, достаточно одного грамотного помощника с домкратом и сваей.

Снимать опалубку после заливки для ленточного фундамента правильно будет через неделю при средней температуре воздуха не менее 15-17оС, в холодное время срок до начала разборки необходимо удваивать. Чтобы правильно разбирать конструкцию, потребуется сначала удалить подкосы, вытащить клинья вдоль донной доски и сбить верхние планки, стягивающие щиты. Если была уложена пленка или рубероид, достаточно осторожно забить несколько клиньев в щель между щитом и лентой фундамента.

Заключение

Все варианты опалубки из дерева строятся по одной схеме, поэтому, освоив самый сложный ленточный вариант, можно, не колеблясь, правильно собрать и установить форму под сваи, МЗЛФ или плитный фундамент. Наибольшей проблемой при сборке формы любого типа фундамента будет проблема правильно собрать конструкцию под ступени, печь или пристройку сложной конструкции. Любой из перечисленных элементов потребует немало времени,чтобы придумать и установить каркас нужной формы и размеров.

Опалубка для фундамента своими руками

Заливка фундамента осуществляется в предварительно обустроенную опалубку. Эта конструкция должна быть смонтирована с соблюдением ряда установленных правил и норм. Ознакомьтесь с особенностями существующих разновидностей опалубок, порядком их расчета, инструкциями по возведению наиболее распространенных конструкций и приступайте к работе.

Опалубка для фундамента своими руками

Разумеется, перед возведением опалубки необходимо определиться с видом фундамента, который Вы будете возводить. Рекомендуем почитать следующие материалы на нашем портале:

  Как сделать ленточный фундамент своими руками — первым делом предлагаем Вам ознакомиться с пошаговой технологией возведения ленточного фундамента. В которой в том числе рассказывается про методику возведения опалубки из дерева.

Кроме ленточного фундамента рекомендуем ознакомиться с материалом по возведению столбчатого фундамента своими руками, т.к. это достаточно популярная разновидность фундамента в России.

Материалы для изготовления опалубки

Фундаментная опалубка может быть сделана из разных материалов.

Металл

Металлическая опалубка

Универсальный и самый дорогой вариант опалубки. Для сборки конструкции применяются стальные листы толщиной 1-2 мм.

Опалубка из металла прекрасно подходит для обустройства ленточных и монолитных фундаментных конструкций. Арматуру можно будет приварить непосредственно к листам опалубки, что поспособствует увеличению жесткости фундамента.

Главным преимуществом металла является простота и удобство его обработки – листы можно без особых проблем выгнуть под требуемую форму бетонного основания.

Основным же недостатком металлической опалубки является ее очень высокая стоимость, если сравнивать с другими существующими вариантами.

Железобетон

Железобетонная опалубка

Сравнительно дорогая разновидность опалубки.

Такая опалубка обустраивается из бетонных плит. В зависимости от толщины используемых плит, при заливке фундамента можно будет несколько сократить расход бетонной смеси, что позволит сэкономить на строительстве основания без ухудшения прочностных и прочих важных характеристик конструкции.

Среди недостатков нужно отметить большой вес плит, что требует привлечения специальной техники для их установки.

При этом если опалубка делается из готовых плит и размеров одного элемента не хватает, придется устанавливать дополнительные распорки, что также не лучшим образом отразится на итоговой стоимости конструкции.

Пенополистирол

Несъемная опалубка из пенополистиролаНесъемная опалубка из пенополистирола

Очень качественный и практичный вариант. Опалубка собирается из готовых отдельных блоков пенополистирола. Элементы опалубки предельно просты в монтаже. Их можно безо всяких проблем обрабатывать под требуемую форму.

Главные недостатки – трудности на этапе подбора определенных элементов конструкции (обычно это закругления и углы) и сравнительно высокая стоимость.

Подручные материалы

Опалубка из старых дверей

Для сборки опалубки можно использовать разного рода подручные средства: шифер, профлисты и прочие подходящие материалы, из которых можно сделать конструкцию необходимой формы без щелей в стенках.

Главным и по большому счету единственным заметным преимуществом такой опалубочной конструкции является ее дешевизна.

Среди многочисленных недостатков особого внимания заслуживают следующие моменты:

  • сложность сборки;
  • риск утечки залитой смеси;
  • низкие показатели несущей способности;
  • необходимость использования дополнительных расклинок и опор.

Такая опалубка подходит только для небольших построек.

Древесина

Опалубка из древесины

Наиболее популярный вариант. Чаще всего применяются листовая фанера и доски.

К преимуществам нужно отнести доступность и сравнительно низкую цену материала. Деревянные элементы просты в монтаже – все мероприятия выполняются без применения труднодоступных и сложных в обращении инструментов.

Главный недостаток – необходимость использования в некоторых ситуациях дополнительных элементов для усиления конструкции. К такой необходимости чаще всего приводит различность размеров используемых материалов.

Деревянные опалубки являются наиболее популярными и одними из самых легких в сборке вариантов, поэтому новичкам рекомендуется отдавать предпочтение именно таким конструкциям.

Перед началом строительства опалубки обязательно выполните расчет.

Опалубка из древесины

Расчет опалубочной конструкции

Порядок выполнения расчетов будет рассмотрен на примере стандартной деревянной опалубки для фундамента. Традиционно готовые фабричные доски имеют длину 600 см, толщину от 2,5 см, а ширина составляет порядка 10-15 см.

Расчет опалубочной конструкции

Для расчета разделите периметр будущего бетонного основания на длину используемой доски. Высоту фундамента разделите на ширину одной доски. Перемножьте значения. Так вы определите требуемое количество досок для опалубки. В среднем на 1 м3 уходит от 40 до 65 элементов. Конкретное количество зависит от ширины используемых досок.

К расчетной стоимости опалубочной конструкции добавьте расходы на покупку бруса для фиксации основных элементов и распорок для усиления системы. В зависимости от конкретной ситуации дополнительные расходы могут составить до половины от стоимости досок (фанеры).

Чертеж расчета параметров опалубки

Также учтите дополнительные расходы на арматуру, крепежные элементы и недостающие инструменты, которые нужно будет купить. При желании рассмотрите вариант использования съемной арендной опалубки. Взять конструкцию во временное пользование можно на ближайшей стройплощадке. В большинстве случаев аренда опалубки выходит несколько дешевле ее самостоятельного обустройства.

Несъемная опалубка

Несъемные конструкции отличаются простотой и высокой скоростью монтажа. После заливания строительного раствора опалубка остается в фундаменте.

Несъемная опалубка из ЦСПКак сделать несъемную опалубку для фундаментаСхема съемной опалубки

Чаще всего несъемные опалубки собираются из подручных материалов. Также для такой работы можно использовать ЦСП и ДВП. В случае же обустройства столбчатого основания, функции опалубки могут взять на себя полые трубы из металла либо асбеста. В данной ситуации опалубка поспособствует дополнительному увеличению прочности бетонного основания. При этом от использования распорок и дополнительных опорных элементов в большинстве случаев можно отказаться.

Два варианта монтажа несъемной опалубки (1)Два варианта монтажа несъемной опалубки (2)
  1. Выройте котлован (ямы, траншеи) в соответствии с размерами и конструктивными особенностями будущего фундамента. Эти моменты должны быть изначально внесены в проект.
  2. Между землей и опалубкой оставьте небольшой зазор (1-3 см, в зависимости от материала). Этот промежуток облегчит монтаж конструкции. После расклинки опалубки зазор нужно будет засыпать землей.
  3. Засыпьте дно подготовленного котлована слоями песка и щебенки. Каждый слой засыпки тщательно утрамбовывайте.
  4. При необходимости уложите на подушку арматурную сетку. Благодаря арматуре прочность готового фундамента будет существенно увеличена.
  5. После проведения перечисленных мероприятий можете переходить непосредственно к обустройству элементов опалубочной конструкции.  Вся работа сводится к подгону элементов. Методы крепления подбирайте индивидуально, с учетом особенностей используемого материала. К примеру, в случае с обустройством деревянной опалубки сначала в землю вбиваются опорные брусья, а затем к ним прибиваются доски (щиты, фанера). В целом же ориентируйтесь по ситуации.

    Установка инженерных коммуникаций в опалубку

В завершение вам останется лишь залить бетон, подождать примерно месяц, пока он наберет прочность, и уже после этого можно будет переходить к проведению дальнейших запланированных строительных мероприятий.

Схема несъемной опалубкиФибролит — экологичная, несъемная опалубкаНесъемная опалубка Велокс

Узнайте полезную информацию и нюансы, когда снимать опалубку после заливки бетона, из нашей новой статьи.

Съемная опалубка из деревянных досок

ОпалубкаСъемная опалубка из деревянных досок

Первый шаг

Очистите строительную площадку от мусора и всего, что способно помешать выполнению дальнейших мероприятий.

Второй шаг

Разметьте площадку по требованиям предварительно подготовленного проекта.

Третий шаг

Вбейте в углы (а в случае возникновения такой необходимости и по периметру с шагом 600-800 мм) деревянные бруски для крепления основных элементов конструкции. Бруски вбивайте так, чтобы при строительстве опалубки они оставались с ее наружной стороны.

Пример деревянной опалубки для монолитного строительстваДля съемной деревянной опалубки в землю вбивают опоры (брусы) ,на которые крепят доски или фанеруОпалубка

Четвертый шаг

Начинайте крепить деревянные щиты к вбитым в землю брускам. Для крепления используйте гвозди либо шурупы. Так вы сформируете каркас.

Пятый шаг

Для обеспечения дополнительной жесткости системы стяните стенки опалубочной конструкции с помощью шпилек. Необходимость в этом возникает, как правило, при заливке большого объема бетона.

В процессе обустройства опалубки следите, чтобы ее стенки были установлены исключительно вертикально.

Важно, чтобы в конструкции не было крупных щелей. Заделывайте зазоры подходящими подручными материалами. В данном случае большой считается щель шириной более 4-5 мм – такого промежутка будет вполне достаточно для утечки бетонного раствора.

Дополнительно для предотвращения мелких утечек раствора можете прикрепить к внутренней поверхности стенок опалубки полиэтиленовую пленку.

Опалубка фундаментаСхема армирования фундаментаУстройство опалубки

Съемную опалубку рекомендуется демонтировать только после набора фундаментом необходимой прочности. В среднем на это уходит 3-5 недель. Зазоры, оставшиеся после демонтажа опалубки, обычно засыпаются грунтом. В некоторых ситуациях их заливают бетонным либо цементным раствором.

Следуйте полученным рекомендациям, и готовая опалубка безо всяких проблем справится с возлагаемыми на нее задачами.

Удачной работы!

Цены на различные виды строительных досок

Доски строительные

Видео – Опалубка для фундамента своими руками

Опалубка для фундамента — как сделать своими руками быстро и дешево

Главное требование к опалубке для ленточного фундамента – она должна быть жесткой и прочной, чтобы форма нулевого уровня была идеальной. Вот почему отклонения геометрии опалубки не может быть больше 2 мм и не более 2 мм могут быть щели в стыковках между досками и щитами – все это можно легко проконтролировать двухметровой рейкой. Итак, устройство опалубки для фундамента и ее виды – обо всех тонкостях и нюансах расскажет эта статья.

Традиционная простая технология

Для ленточного фундамента монтаж опалубки происходит так: ставятся направляющие доски и закрепляются колышками, которые забиваются в грунт. Потом с одной стороны фундамента ставятся щиты – так, чтобы их плоскость полностью совпадала с кромкой доски.

Крепят щиты раскосами, в строго вертикальном положении. А затем ставятся щиты уже с другой стороны фундамента, и здесь уже крайне важно соблюдать его внутренние размеры.

Далее щиты крепятся распорками и дополнительными хомутами через каждые полметра-метр, которые опалубке раскрыться при заливке бетона не дадут. Снаружи их закрепить можно такими же подкосами, распорками или колышками. Все это — съемная опалубка для фундамента.

Строится опалубка для ленточного фундамента традиционно из досок и щитов лиственных и хвойных пород, влажность которых не превышает 22%. То есть это та же влагостойкая фанера, ДСП и ДВП. А чтобы температурно-влажностный режим был оптимальным, всю внутреннюю поверхность опалубки зачастую выстилают полиэтиленовой пленкой – ее легко крепить к доскам обычным мебельным степлером. Так раствор не уйдет через щели, и вся смесь застынет быстро и качественно.

Самый бюджетный вариант опалубки – и не на один раз

Как сделать опалубку для фундамента из подручных материалов? Легко! Можно даже из фанеры – дешево и сердито. Скреплять ее листы между собой нужно саморезами и стальными уголками. А вот стыки – закрывать полосками более тонкой фанеры, на саморезах. Отверстия под стяжки в ней делать нужно по горизонтали с шагом 550 мм, 50 мм по вертикали и 250 мм от верха.

Подпорки здесь ставить нужно только местами – чтобы выровнять опалубку по вертикали. А вот для самых длинный участков фундамента ради достижения прямолинейности по самому верху фанеры ребром навинчивается стальная прямоугольная труба 25х60 мм.

Пользуется сегодня популярностью и пластиковая опалубка для фундамента – и стоит она не дорого.

Несъемный вариант опалубки

Несъемную опалубку монтировать намного проще, чем традиционную – в этом убедились все, кто только мог. Но, кроме этого своего достоинства, такая опалубка имеет еще целый ряд неоспоримых преимуществ – и самое главное из них состоит в том, что несъемная опалубка сама по себе создает еще и теплоизолирующий слой для фундамента. И да, снимать ее не нужно потом.

Итак, что представляет собой несъемная опалубка для фундамента? Это плиты или блоки, сделанные из пенополистирола. Они отличаются повышенной плотностью, а между собой крепятся специальными перемычками, периметральная же часть имеет замковые пазы. Вес одного такого элемента достигает всего полтора килограмма. А бетонная смесь в процессе заливки никуда не просочится – герметичность таких стыков высока.

Никаких подпирающих элементов здесь не нужно – это еще один достаточно весомый плюс. Ко всему такая опалубка позволяет легко обеспечивать правильность геометрических форм любого фундамента – даже сложной конструкции со ступеньками. А вот с внутренней части плит опалубки ставятся специальные пазики – именно они помогают бетонной смеси эффективно сцепляться со стеновыми поверхностями. Всего такая оградительная конструкция состоит из трех слоев – и ставится она за один производственный цикл. Материалы изготовления основания оказываются хорошо защищенными, теплоизолированными и не смогут разрушаться ни внешними атмосферными явлениями, ни водой. Это и гидроизоляция, и защита от грибка – ведь такие блоки прекрасно справляются с любыми деструктивными организмами, благодаря чему ни гнили, ни плесени на таком фундаменте быть не может. А служит такой фундамент более 80 лет – и это еще не предел.

В итоге все изготовление ленты оказывается предельно простым – между плитами опалубки заливается бетон и по необходимости заранее армируется. И после того, как бетонная смесь застывает, опалубка для фундамента из пенополистирола уже не снимается – они еще долгие десятилетия будут защищать фундамент от потерь тепла. А самое главное – возвести такой фундамент легко может даже самый далекий от строительства человек – все настолько просто, что многим напоминает обычный детский конструктор.

Единственное, что нужно сделать – это создать в бане хорошую дренажную систему. И без каких-либо проблем внутри такого фундамента создается и вентилирующая система, и прокладываются трубопроводы, и электропроводка.

В итоге фундамент для бани получается теплым, защищенными и экономичным – специальные исследования показали, что опалубка из пенополистирола в полтора раза ускоряет строительные работы, ее трудоемкость уменьшается на 40%, и 25% получается меньше сметных затрат на возведение нулевого уровня. Для любимой бани такой вариант – идеальный.

Опалубка для фундамента своими руками

Опалубка – это временная или постоянная ограждающая система, используемая для придания монолитным бетонным и железобетонным конструкциям необходимой формы. Для заливки фундамента в основном применяется съемная опалубка. Она состоит из щитов-палуб, поддерживающих лесов (рамы, стойки) и элементов крепежа. Форму и качество поверхности бетонной конструкции придает палуба, непосредственно соприкасаясь с ней. Леса и крепеж обеспечивают опалубке устойчивость. Все опалубные работы для фундамента выполняются в комплексе с армированием и заливкой бетонной смеси.

Материалы

На протяжении всей истории монолитного строительства для изготовления опалубки используются деревянные щиты различных форм и размеров, сколачиваемые из обрезных или необрезных досок. Соединительные и несущие детали делаются из бруса. При сборке для закрепления используются проволочные скрутки, деревянные стяжки, рамки и подкосы.

Кроме дерева могут использоваться и другие материалы – фанера, металлические листы. Опалубка для фундамента своими руками делается из досок толщиной 25–50 мм.

Изготовление и монтаж

Изготовление и монтаж опалубки для фундамента

Независимо от вида фундамента его заливка производится в подготовленную ранее опалубку. Для буронабивного фундамента опалубка нужна для поднятия ростверка.

Опалубку следует выставлять на хорошо выровненной поверхности строго вертикально, вплотную к грунту. Внутренние поверхности палубы, соприкасающиеся с бетоном, должны быть ровными и гладкими, а расстояние между двумя параллельными щитами — строго соответствовать проектной ширине бетонного фундамента.

Опалубку нужно сбивать из плотно пригнанных друг к другу досок так, чтобы не было щелей. В противном случае через щели при вибрировании бетонной смеси будет вытекать цементное молочко, что негативно отразится на прочности бетона. В деревянной опалубке допускаются щели до 3 мм, так как при предварительном смачивании доски разбухают и щели исчезают. Более крупные щели в 5–10 мм законопачиваются паклей, а совсем крупные – забиваются рейками.

Устройство опалубки для ленточного фундамента высотой до 75 см следует начинать с монтажа направляющих досок, закрепленных колышками. Монтаж проводится по линии, размеченной предварительно натянутой веревкой, закрепленной на обоих концах. Перед тем как сделать опалубку, обязательно надо помнить, что бетонная масса будет оказывать на опалубку изнутри сильное давление. Поэтому для того, чтобы щиты снизу не разошлись, их необходимо зафиксировать снаружи колышками. При высоте фундамента, не превышающей 20 см, достаточно одних колышков. Если же фундамент более высокий, то снаружи, кроме колышков, необходимо установить упоры. Кроме колышков и упоров можно поверх опалубки одеть металлические хомуты.

Обратите внимание! После того как доски закреплены, необходимо тщательно выверить правильность их установки. Это можно сделать рулеткой и отвесом или строительным уровнем.

Далее можно устанавливать щиты. Их плоскость должна совпадать с кромкой доски. После установки щитов их необходимо закрепить. Фиксация расположенных друг напротив друга щитов производится распорками и проволочными скрутками. Распорки изготавливаются из деревянного бруса сечением 50×50 мм. Наиболее удобный размер для щитов – длиной 2–3 м. Палуба из досок сбивается гвоздями. Они обязательно бьются со стороны палубы так, чтобы шляпки оказались внутри опалубки. Выступающие наружу концы гвоздей загибаются.

Заливаем опалубку

Заливка опалубки

Бетонная смесь для заливки должна быть достаточно пластичной, чтобы ее можно было хорошо уплотнить, но не совсем жидкой, иначе фундамент получится непрочным. При трамбовке особое внимание нужно уделить местам у опалубки, иначе монолитная стена получится с порами.

Обратите внимание! После заливки бетона в опалубку, ему дают выстоять около 2 недель для затвердения и набирания прочности. Только после этого опалубку можно снимать.

В случае если грунт твердый, заливать бетонную смесь можно прямо в вырытую под фундамент траншею, роль опалубки в таком случае будут выполнять стенки траншеи. А установка опалубных щитов производится только на поверхности грунта для наземной части фундамента.

Перед заливкой бетонной смеси в опалубку помещают арматуру. Для ленточного фундамента или ростверка укладка арматуры производится параллельно на расстоянии 10–15 см друг от друга. На углах и в тех местах, где к фундаменту будут примыкать внутренние стены, арматура сгибается так, чтобы ее изогнутый край можно было связать с арматурой следующей стены. Кроме того, в этих местах рекомендуется двойное армирование. Подпорки под арматуру можно сделать из кирпича или бутового камня.

Обратите внимание! Если нет возможности согнуть арматуру, то для прочности конструкции нужно использовать специальные угловые элементы.

Выполняя все операции по установке опалубки, укладке арматуры и заливке бетонной смеси, верно, вы получите идеально ровный фундамент и значительно сэкономите на материалах, применяемых для его штукатурки.

от разметки до заливки бетона

Форму будущего фундамента определяет опалубка. Установка опалубки для ленточных фундаментов станет главной темой этой статьи. Из нее вы узнаете:

  • как возвести фундамент своими руками;
  • как устроена опалубка;
  • как собрать арматурный каркас.

Преимущество ленточного фундамента заключается в том, что при его монтаже не требуется использование тяжелой строительной техники. Замкнутому контуру ленточного фундамента, укрепленному металлической конструкцией, придется выдержать вес нелегкого материала, из которого будет построено ваше будущее жилище. Рачительного хозяина порадует соотношение цены и качества.

Перед тем, как установить опалубку для ленточного фундамента, следует провести инженерно-геологические изыскания. Для этого необходимо обратиться в местный отдел капитального строительства, там вам помогут узнать важную информацию о вашем грунте. Учтите, что будущий фундамент

  1. не может быть расположен ниже верхнего уровня грунтовых вод;
  2. на 0,3 м должен проходить ниже уровня промерзания.

Несмотря на то, что опалубку для ленточного фундамента своими руками смастерить достаточно просто, не рискуйте собственноручно проектировать фундамент. В случае непрофессиональных действий, вы можете обнаружить на возведенных стенах щели, столкнуться с деформированием основания и прочими неприятностями.

При проектировке ленточного фундамента следует учитывать ряд особенностей

  • габариты будущего здания;
  • количество внутренних перегородок;
  • количество несущих стен и их размеры.

Имейте в виду, чем больше толщина стен, тем они больше весят, следовательно, и фундамент окажется внушительнее.

К строительству можно приступать уже тогда, когда будет решен вопрос относительно размеров и геометрии фундамента. Первое, что нужно сделать – нанести разметку на том месте, которое предназначено для фундамента.

Размечаем участок под ленточный фундамент.

Перед тем, как заняться разметкой, следует убрать растительность со всего периметра территории, отводимой под будущую постройку. После этого обозначим внешние края одной из наружных стен фундамента двумя П-образными конструкциями, состоящих из двух колышков, вбитых вертикально в землю и одного бруска, прибитого поверх колышков. Натяните веревку между этими конструкциями.

Аналогичным способом обозначаются и другие внешние стороны фундамента.

Периметр обозначен, пришло время заняться внутренними перегородками. Веревки следует натянуть параллельно нитям, обозначающим кромку фундамента. Соблюдайте углы, все они должны составлять 90 градусов. Дистанция между нитями должна равняться ширине стен будущего фундамента.

Теперь пришло время браться за лопату – по обозначенным веревками линиям будем копать траншеи. В ширину вырытые траншеи должны превосходить ширину стенок будущего фундамента, соблюдение этого условия позволит нам произвести устройство опалубки ленточного фундамента по правилам.

Вглубь траншея должна уходить на величину, сложенную из утрамбованных слоев песка и щебня по 15 см каждый и глубины заложения фундамента.

Строим опалубку

Опалубка под ленточный фундамент строится после процедуры утрамбовки при помощи виброплиты вышеупомянутых слоев. Рекомендуется смочить песок водой – тогда удастся добиться более плотной усадки.

Стандартные струганые доски толщиной 25 мм считаются лучшим материалом для опалубки. Именно эта толщина позволит доскам выдержать давление бетона. Отдайте предпочтение доскам, сделанным из хвойных пород деревьев – им свойственна природная прочность и упругость.

Еще нам понадобятся:

  • деревянные бруски 50*50 мм – их будем использовать для распорок;
  • для фиксации щитов – колышки.

При сборке опалубки рекомендуется использовать обрезные доски, они позволят вам избежать ненужных щелей. Ширина досок должна укладываться в 15 см. Перед работой отберите сырую древесину. Сухие доски забирают влагу из бетона, тем самым нарушается процесс его застывания и снижается прочность.

Просмотрите доски на предмет отсутствия щелей – прореха более 3 мм может пропускать цементный раствор. Небольшие щели не нанесут существенного ущерба – они исчезнут самостоятельно после насыщения древесины влагой.

  1. сколотите из деревянных досок щиты, ширина которых должна быть равна сумме глубины траншеи и цоколя фундамента;
  2. с шагом в 1 м забейте вертикальные клинья;
  3. заранее заготовленные щиты прикрутите к клиньям при помощи саморезов;
  4. укрепите полученную конструкцию распорками и поперечинами;
  5. убедитесь в том, что щиты стоят строго по уровню;
  6. измерьте диагонали – результаты измерений должны совпасть.

Если между досками образовались щели более 3 мм, забейте их рейками или же законопатьте паклей. Уделите должное внимание фиксации опалубки, если не уделить этому должное внимание сейчас в будущем вас ожидает деформация фундамента, способная привести к невозможности выдержать расчетные нагрузки.

Не ленитесь установить дополнительные подпорки, помните, что стенки фундамента должны быть идеально ровными.

Если планируете использовать щиты многократно, уделите должное внимание их чистоте. В ином случае, перед последующим применением их придется долго чистить.

Если вы вместо саморезов будете использовать гвозди, следите, чтобы шляпки находились с внутренней стороны опалубки, а острия смотрели наружу, которые впоследствии необходимо загнуть вниз.

Гидроизоляция

Когда установка опалубки для ленточных фундаментов будет закончена, приступим к укладке рубероида на дно траншеи. Сделав это, вы избежите последующего всасывания влаги из бетона. Для соблюдения должного режима влажности, закрепите на сколоченных щитах прочную пленку или, по возможности, рубероид.

Арматурный каркас

Теперь пришло время арматурных каркасов, они нужны для придания основанию надежности. Собирать их следует из арматуры того диаметра, что указан в проекте фундамента. Сваркой для установки арматурного каркаса пользоваться категорически запрещается. Все соединения должны осуществляться непосредственно в опалубке при помощи вязальной проволоки.

Следите за тем, чтобы с каждой стороны от каркаса до стенок опалубки было около 5 см. Таким образом, вам удастся уберечь арматуру от контакта с лишней влагой, могущей просочиться сквозь грунт. Расположите не менее трех арматур в продольном направлении, шаг этажа укладки – не более 250 мм.

Необходимо заложить отверстия, где будут пролегать вентиляция и коммуникации. Между щитами проложите асбестоцементные трубы, они позволят образовать сквозные отверстия в будущем фундаменте. Монтаж опалубки для ленточного фундамента можно считать законченным, пришло время залить бетоном нашу конструкцию.

Заливаем в опалубку смесь

Смесь заливают по всему периметру фундамента одномоментно. Заливка слоями приведет к недостаточной прочности бетона. Разумеется, оптимальным было бы заказать смесь на производстве – вам привезут необходимое количество бетона, подготовленного с полным соблюдением нужных пропорций.

Если вы в силу каких-то причин этого сделать не можете, придется обходиться собственными силами и бетономешалкой.

Все компоненты не должны содержать в своем составе глину и прочие посторонние элементы. Разумеется, вода тоже должна быть чистой. Оптимальной маркой цемента считается 500, ниже 400 брать нельзя. Чем выше марка цемента, тем более прочным получится бетон. К тому же время его застывания существенно меньше.

Учтите, получаемой смеси следует быть пластичной. Для ориентировки – на куб бетона приходится затратить пять мешков цемента, десять мешков песка, тридцать мешков щебня. Далее, залитую в опалубку смесь необходимо утрамбовать. Для этой манипуляции придется арендовать в строительной компании глубинный вибратор.

Не снимайте доски до тех пор, пока смесь полностью не высохнет. После того, как вы зальете фундамент должно пройти около двух недель, затем вы сможете снять щиты. Необходимую прочность бетон набирает по истечении календарного месяца.

В жаркую погоду, бетонную поверхность необходимо время от времени увлажнять – этим вам удастся избежать образования корки, мешающей застыть более глубоким слоям фундамента. Если погода дождливая – накройте фундамент пленкой, в противном случае он может размокнуть.

Хотя изготовление опалубки для ленточного фундамента довольно трудоемкий процесс, справиться с ним можно.

Как сделать опалубку для фундамента — опалубка своими руками

Опалубка — это своеобразная строительная оснастка, необходимая для создания монолитных элементов строительства из бетона и арматуры. Заливка бетона при этом происходит в пространство, ограниченное элементами опалубки (щитами или досками). Поскольку бетон принимает форму, заданную формой опалубки, к качеству ее рабочей поверхности, точности производства и установки предъявляются особые требования. После полного высыхания строительной смеси опалубка демонтируется (для съемных опалубок) или остается на месте (для несъемных опалубок).

Опалубки бывают деревянные, металлические и пенополистироловые.

Металлическая опалубка может быть как съемная, так и частично съемная. Такую опалубку используют для возведения наиболее ответственных монолитных элементов масштабных зданий, для работы крупных строительных компаний. Хотя стоимость такой опалубки значительно превышает стоимость деревянной, ее применение остается выгодным при условии многократного ее использования.

Пенополистирольная опалубка не снимается после заливки и затвердевания бетона, благодаря чему позволяет повысить несущую способность фундамента и стен, а также их теплоизоляционные свойства. Использование такой опалубки для строительства цоколя решает сразу целый ряд проблем: утепление цоколя, защиту стен, и др. Готовую пенополистироловую опалубку можно заказать у надежного производителя, так же как и деревянную.

Деревянную опалубку применяют для строительства мелких масштабов, например, для строительства дачи, бани, гаража. Благодаря ее невысокой стоимости и простоте монтажа и демонтажа, деревянная опалубка — наиболее выгодный вариант для укладки фундамента небольшого строения своими силами (здесь имеется в виду укладка части фундамента, расположенной над уровнем земли). Ниже описаны некоторые особенности и тонкости монтажа именно деревянной опалубки.

Вернуться к содержанию

Конструкция опалубки

Конструкция опалубки ленточного фундамента

Для того чтобы ответить на вопрос, как сделать опалубку для фундамента, необходимо сначала разобраться в устройстве опалубки. Итак, опалубка состоит из щитов, жестко закрепленных при помощи распорок, колышков и подкосов. Для передачи напряжения между колышками, подкосами и щитом имеются направляющие и прижимные доски, которые также помогают установить в определенном положении щиты. Именно щиты удерживают строительный раствор вместе с арматурой, придают им необходимую форму и воспринимают основную нагрузку от бетона. От щитов зависит и прочностные характеристики фундамента, и его долговечность. Именно поэтому следует внимательно изучить некоторые тонкости монтажа деревянной опалубки:

  • Все элементы опалубки необходимо крайне точно устанавливать, с применением строительного уровня. Это поможет избежать перекоса, наклона фундамента.
  • Качество рабочей поверхности щита, а также наличие щелей и зазоров между досками также значительно влияют на результат. Поэтому все щели, отверстия в щитах перед заливкой фундамента необходимо устранить.
  • Толщина доски для опалубки должна составлять не менее 50 мм. Брус, используемый в качестве распорок или колышков также должен быть не менее 50 мм. Это необходимо для получения необходимой прочности, устойчивости и жесткости конструкции. При заливке бетона на каждый элемент опалубки будет действовать большая нагрузка, от которой доска, толщиной менее 50 мм, может значительно деформироваться и испортить всю работу.
  • Для обеспечения большей жесткости конструкции также целесообразно использовать большее количество подкосов и колышков с меньшим шагом их расположения.
  • Перед установкой опалубки нужно обязательно подготовить грунт: вырыть траншею, засыпать, выровнять и утрамбовать строительные материалы.

Несмотря на большое количество различных фундаментов, стен, лестниц и прочих монолитных железобетонных конструкций, выполненных с применением деревянной опалубки, составляющие элементы такой опалубки предельно просты и технологичны. Это всего лишь: доски, балки, гвозди.

Вернуться к содержанию

Как своими руками сделать простую опалубку для фундамента?

Наиболее экономичным материалом для изготовления простой опалубки считается древесина, а именно: доска 50 х 200 мм и брус 50 х 50 мм. Не стоит пытаться сэкономить, приобретая доску меньшей толщины, поскольку она не обеспечит необходимой прочности опалубки, в дальнейшем мало к чему пригодна. А доска 50 х 200 мм после снятия с опалубки может быть использована в дальнейшем строительстве. Единственным условием, для ее многофункционального использования является необходимость качественной обработки досок и брусьев антисептиком перед монтажом опалубки.

Монтаж опалубки для фундамента начинается с забивки в грунт деревянных колышков, располагая их по периметру будущего фундамента. Далее при помощи гвоздей на внутренней стороне кольев фиксируются доски. Очень важно проследить за тем, чтобы внутренняя сторона досок была ровной, без перекосов и смещений, иначе фундамент получится таким же: уклонистым, ступенчатым или кривым. Для наиболее ровной и правильной установки опалубки лучше всего использовать строительный уровень. Установка системы подкосов и подпорок также позволит добиться хорошего результата.

Предпоследним этапом является процесс заливки бетона в пространство между досками опалубки. Армирующие материалы, если они предусмотрены в конструкции фундамента, следует установить заранее. Процесс заливки бетона также имеет ряд нюансов, которые необходимо учитывать при производстве опалубки.

Для армирования фундамента чаще всего используется обычная металлическая арматура, однако на рынке уже появился новый тип арматуры — стеклопластиковая. Предлагаем вам ознакомиться со статьей по армированию фундамента стеклопластиковой арматурой. Такая арматура положительно отличается удобством транспортировки, устойчивостью к коррозии, возможностью безшовного монтажа, а также малым весом.

Снятие опалубки можно произвести только после полного высыхания бетона. Это обычно происходит через 2-3 дня после заливки. На продолжительность процесса затвердевания строительной смеси может влиять состав смеси, объем и толщина слоя залитого бетона, климатические условия местности.

Известно, что не каждый строитель способен выполнить производство и монтаж деревянной опалубки надлежащим образом, особенно если опыт в этом нулевой, а фундамент необходимо выполнить максимально надежным и качественным. Тогда возникает вопрос: «Как проще всего сделать качественную опалубку для фундамента?» Решить такую проблему помогут современные производители готовых деревянных опалубок.

Готовая деревянная опалубка отличается от сделанной вручную многими своими качествами.

1. Погрешность изготовления и монтажа готовой опалубки намного меньше погрешности самодельной опалубки. Это объясняется использованием на предприятии современного деревообрабатывающего оборудования и достаточной автоматизацией всего процесса производства.

2. Экономия времени и сил при монтаже готовой опалубки позволяет существенно сократить время изготовления фундамента и, следовательно, время всего строительства.

3. Использование готовой опалубки несколько дороже, но эта разница становится слабо ощутимой, когда возникает необходимость снова и снова переделывать самодельную опалубку, добиваясь необходимого качества. Если уже произошла заливка бетона в опалубку, собранную неточно или с ошибками, исправить сложившуюся ситуацию бывает достаточно тяжело и дорого.

4. Прочность, устойчивость и жесткость конструкции готовой опалубки гарантируется производителем, и всегда обеспечивается с большим запасом.

5. Во многих фирмах существует возможность изготовить опалубку точно по расчетам и чертежам заказчика.

Вернуться к содержанию

Опалубка для создания ленточного фундамента

Конструкция деревянной опалубки для ленточного фундамента существенно не отличается от простой деревянной опалубки, но имеет некоторые дополнительные элементы: хомуты, направляющие и прижимные доски, распорки. С помощью такой опалубки можно возводить монолитную стену высотой до 2 м и более (если использовать квадратный щит вместо доски). Здесь крайне необходимо использовать доски и брус толщиной 50 мм, для достижения необходимой прочности.

Первая операция монтажа такой опалубки — установка направляющих досок. Далее происходит монтаж щитов, колышков и подкосов, распорок и хомутов.

При небольших объемах допустимо не заказывать бетон, а изготавливать его самостоятельно. Тем более если под рукой уже есть бетономешалка и такие материалы, как щебень и песок. В этом случае воспользуйтесь нашим калькулятором расчета состава бетона.

Вернуться к содержанию

Правильный выбор опалубки

Поскольку опалубки бывают разные, необходимо правильно выбрать именно ту опалубку, которая подойдет для конкретного строительства. Если цоколь утеплять не нужно, то оптимальным вариантом будет съемная деревянная или металлическая опалубка. Если необходима хорошая защита цокольного этажа от холода и влаги, лучше использовать несъемную опалубку.

Также на выбор опалубки влияет характер грунта строительной площадки, состав и особенности фундамента.

В современном строительстве все чаще применяются новейшие технологии и материалы. Среди них и пленочные опалубки. Такая опалубка намного экономичнее прочих, поскольку пространство для заливки строительной смеси оборачивается пленочным материалом, который помимо обеспечения хорошего качества железобетонной конструкции еще и оставляет используемый для сооружения опалубки материал в исходном состоянии.

Несмотря на множество различных вариантов оснастки и материалов, необходимых для создания фундамента, все опалубки объединяет сравнительная простота конструкции и принцип работы. В данной статье мы рассмотрели, как сделать опалубку для фундамента своими руками. Придерживаясь вышеизложенных советов и замечаний, можно избежать многих типичных ошибок.

Вернуться к содержанию

Видео

Предлагаем вашему вниманию пару видеороликов по строительству ленточного фундамента, от подсыпки и монтажа опалубки до заливки фундамента бетоном.

youtube.com/v/2OOY5vYyNhM?version=3&hl=ru_RU&rel=0″/>

Полезно? Сохраните себе на стену! Спасибо за лайк!

Как построить опалубку | HowToSpecialist

В этой статье рассказывается о , как построить опалубку для фундамента дома, гаража или других построек, но вы также можете использовать эти методы для заливки больших пролетов бетона, таких как террасы или террасы. Строительство опалубки для бетона — не сложная работа, но работать нужно терпеливо и с большой осторожностью, иначе вы не сможете заливать бетон профессионально. Существует сильное заблуждение, что все, что нельзя увидеть, неважно.Нет ничего более ложного, и в этом пошаговом руководстве, сделанном своими руками, мы покажем вам, насколько важно построить правильную опалубку для бетонного фундамента. Следовательно, вы должны следовать нашим рекомендациям и использовать только лучшие материалы и инструменты, особенно если у вас нет опыта. Кроме того, мы рекомендуем нанять квалифицированного специалиста, потому что это одна из тех вещей, с которыми мы не можем играть.

Постройка фундамента вашего дома имеет важное значение для его долговечности, поэтому убедитесь, что вы наняли квалифицированного инженера, который определит количество арматурных стержней, которые вам нужно использовать, и глубину вашего фундамента.Вы должны найти эти детали в планах фундамента, поэтому обязательно соблюдайте их, иначе вы рискуете получить серьезный штраф или построить небезопасный дом. Тем не менее, первый этап строительства бетонного фундамента — это научиться копать фундамент .

Чтобы построить жесткую форму , вы должны использовать деревянные доски 2 × 10 и закрепить их скобами 2 × 4. Исходя из нашего опыта, мы можем заверить вас, что плохая работа напрямую повлияет на качество и долговечность вашего фундамента, поэтому следуйте нашим советам, чтобы сделать работу профессионально.Бетон будет оказывать большое усилие на деревянную опалубку, поэтому вы должны закрепить ее прочными скобами. Кроме того, убедитесь, что между деревянными досками нет видимых зазоров, так как через них может просочиться бетонный сок.

Построение опалубки под фундамент вашего дома — идеальная возможность для установки листового утеплителя из полистирола. Поэтому изучите местные нормы и правила и выберите листы, которые удовлетворяют ваши потребности и соответствуют местным нормам. Используйте ножовку, чтобы разрезать листы, когда вам нужно отрегулировать их размеры. Работайте с большой осторожностью и следуйте плану дома, если хотите получить профессиональный результат.

Сделано по плану

Для того, чтобы построить опалубки фундамента , необходимо:

Материалы

  • Доска деревянная 1 × 4 для строительства опалубки
  • Деревянные стойки 2 × 4 для фиксации опалубки для бетона
  • Брус 2х4 для крепления опалубки
  • гвозди / шурупы для крепления опалубки
  • листы полистирола для утепления фундамента (опция)

Инструменты

  • перчатки защитные, очки
  • сантиметровая лента, столярный карандаш, l-образный квадрат
  • циркулярная пила / лобзик для сборки опалубки
  • молоток

подсказок

  • Используйте обувь, чтобы не испачкать одежду и кожу бетоном
  • Тщательно очистите ваши инструменты после завершения проекта
  • носить защитные очки и перчатки, чтобы избежать возможных травм

Время

  • от нескольких часов до дня, в зависимости от поверхности вашего фундамента и количества рабочих

Установка арматурной конструкции в фундамент

Установка арматурной конструкции в траншеи фундамента

Первым шагом этого проекта является установка арматурной конструкции в траншеи фундамента. Тем не менее, есть случаи, когда вы не можете установить такую ​​сложную арматурную конструкцию (в случае легких конструкций — большие пролеты из бетона).

Умный совет: сначала необходимо соединить вместе все арматурные балки над траншеями фундамента. Следовательно, используйте пиломатериалы 2 × 4 через каждые 2 фута над траншеями, чтобы убедиться, что они выдержат вес арматурной конструкции.

Арматурные балки в фундаменте

После того, как вы правильно соединили арматурные балки, вы должны установить всю конструкцию на дно фундамента.Следовательно, вам нужно вытаскивать все доски 2 × 4 (на которых находится арматурная конструкция) одну за другой, пока арматурная конструкция не упадет в фундамент.

Умный совет: еще раз проверьте, правильно ли выполнены соединения арматурной конструкции, иначе фундамент не выдержит вес дома.

Стык арматурной конструкции

На этом изображении вы можете увидеть крупный план стыка арматурной конструкции. Вы должны заметить, что соединение жесткое и надежно закреплено проволокой.Убедитесь, что армирующие балки правильно выровнены, так как стены будут возводиться именно над ними. Если арматурные балки не сделаны должным образом, стены вашего дома не будут поддерживаться должным образом.

Умный совет: Во время строительства фундамента процесс должен контролироваться квалифицированным специалистом в этой области.

Опалубка фундамента

После того, как вы убедились, что армирующая конструкция сделана правильно и выровнена в соответствии с планом фундамента, вы должны построить опалубку, чтобы можно было заливать бетон.

Умный совет: опалубка должна быть построена профессионально, так как при заливке бетона ей придется выдерживать огромные усилия.

Устройство опалубки бетонного фундамента

Опалубка

Для изготовления опалубки фундамента необходимо использовать качественные деревянные доски 2х10 и столбы 2х4. Следовательно, вы должны прочитать планы фундамента, чтобы увидеть высоту отметки фундамента от земли.Далее вам нужно построить панели опалубки, как вы можете видеть на изображении.

Умный наконечник: при закреплении штифтов 2 × 4 следует использовать l-образный угольник, чтобы убедиться, что они вертикальны. Заглушки необходимо закрепить через каждые 2 фута с помощью гвоздей.

Крепление опалубки раскосами

Чтобы закрепить опалубку, необходимо установить распорки на колышки. Следовательно, на одном конце вы должны прикрепить распорки к штифтам с помощью шурупов / гвоздей, а на другом конце вы должны вставить его в землю как минимум на 30 см.

Умный совет: при установке опалубки необходимо использовать спиртовой уровень, чтобы убедиться, что она установлена ​​вертикально. Кроме того, если вам нужно соединить вместе несколько панелей опалубки, вы должны использовать веревочные линии, чтобы убедиться, что они выровнены.

Крепление опалубки

Затем, после того, как вы установили опалубку, вы должны убедиться, что она жесткая и надежно закреплена скобами. Кроме того, вы можете прикрепить внутреннюю опалубку к внешней опалубке, установив брус 2 × 4 через каждые 2 фута, как вы можете видеть на изображении.

Умный наконечник: для надлежащей изоляции фундамента вы можете установить листы полистирола (толщиной 4 дюйма / 10 см) по внешнему периметру траншей. Таким образом, зимой внутренняя температура не упадет из-за холодного пола.

Крепление опалубки брусом 2 × 2

На этом изображении вы можете увидеть крупный план с опалубкой, а также с арматурными стержнями. Вы должны заметить, что балки арматурных стержней выровнены правильно, а опалубка является отвесной и жесткой из-за ранее установленных раскосов и колышков.

Строительство опалубки для фундамента — это очень серьезный проект, поэтому вам должен руководить квалифицированный специалист. Кроме того, помните, что вы должны соблюдать местные нормы и правила строительства, иначе вы подвергнете себя большой опасности.

Помните, что наша статья носит исключительно информативный характер, чтобы вы ознакомились с процессом строительства опалубки для бетонного фундамента. Мы не несем ответственности за ваши действия и не утверждаем, что именно так следует поступать.Напротив, мы показываем вам, как мы работаем только в некоторых случаях.

Заливка бетона в опалубку

После того, как вы проверили жесткость опалубки фундамента и убедились, что она выровнена по вертикали, вы должны залить бетон. Вы можете заливать бетон разными способами: вы можете приготовить его с помощью механического миксера и транспортировать его на тачке, вы можете залить его прямо из автобетоносмесителя или вы можете использовать помпу и 4-дюймовые шланги.

Если место недоступно для автобетоносмесителя, так как заливать бетон напрямую, также необходимо арендовать помпу для бетона. После этого к помпе нужно подвести несколько шлангов, чтобы иметь доступ к опалубке. После того, как вы залили фундамент бетоном, вам нужно использовать вибратор для бетона, чтобы убедиться, что не осталось воздушных карманов. В большинстве случаев компания, поставляющая бетон, также предоставит вам вибратор для бетона, но бывают ситуации, когда вам необходимо арендовать инструмент.

Узнайте больше о , как залить бетонный фундамент .

Спасибо, что прочитали нашу статью о , как построить опалубку для бетонного фундамента, и мы рекомендуем вам поделиться нашим проектом с друзьями с помощью виджетов социальных сетей.

Связанные проекты:

Как вырыть фундамент

Как залить бетонный фундамент

Опалубка фундамента

сентябрь 13 2016 г.

Пластиковая опалубка BOFU

Здесь, в этой статье, мы поговорим о таких типах опалубки , которые приведены ниже —

Опалубка фундамента:

  • В принципе, форма фундамента может быть спроектирована несколькими стилями или способами. Обычно размер или высота опалубки фундамента определяет, к какому типу она спроектирована. Индивидуальная форма фундамента (раструбный фундамент) и ленточный фундамент, обе конструкции имеют такое различие.
  • Опалубка для отдельных фундаментов аналогична форме колонн, а форма ленточных фундаментов аналогична форме.

Опалубка для стен:

  • Он содержит вертикально расположенные вертикальные брусья, к которым на бетонной стороне прибиваются листы настила или предварительно собранные доски.Стойки крепятся от угла к углу с помощью листов с обеих сторон.
  • На шипах, расположенных на каждой трети вертикального бруса, расположены китобои, расположенные горизонтально. Обратные китобои привязаны на определенных расстояниях.

Опалубка для балок:

  • Имеет предварительно смонтированные опалубочные элементы. Такие отдельные детали изготавливаются с учетом измерений пучка, определенных в проекте. Для сооружения деталей опалубки рядом необходимо изготовить нестандартный стол для расстановки.
  • Листовая основа и боковые панели состоят из листовых досок, скрепленных вместе с помощью накладных лент. В зависимости от протяженности балки ширина основы из листового материала рассчитывается таким образом, чтобы учесть, по обе стороны от ширины усиленной бетонной колонны, толщину листового материала и покрывающих лент, а также ширину упорной плиты.
  • На верхнем крае боковой обшивки с обеих сторон установлен китобойный катер, удерживающий форму вместе проволочными стяжками.
  • Фиксатор крепления должен быть быстро прибит к форме поверх переплетов, чтобы гарантировать сохранение предполагаемой ширины балки при связывании формы.
  • Китобойный корабль и сегменты, кроме того, подпираются диагональными листами.

Опалубка колонн:

  • Колонна Опалубка используется для конструкций, которые используются для поддержки форм или формы для заливки бетонных колонн. Это может быть как простая трубка из усиленного картона для небольших цилиндрических колонн, так и чрезвычайно сложные формы, построенные из множества кусочков дерева и металла.
  • Конструкции могут быть связаны раскосами за счет колонн с плоскими сторонами или сложной формы. Время от времени форму предлагается оставлять на месте после заливки бетона, а в других случаях ее откачивают после того, как бетон схватился.

Есть много онлайн-экспертов, включая Bofuform.com, доступных на рынке, чтобы предоставить вам лучшее решение для всех форм.

Пластиковая опалубка BOFU

Фундамент Моно-заливка | СОЗДАТЬ блог


[Все фото ООО «БИЛД»]

На прошлой неделе мы пришли на встречу по проекту «Магнолия» и нашли замечательный пример бетонной опалубки, созданной трудолюбивыми ребятами из Rivera 26 Remodeling.Сборка включала опалубку для фундаментов и стен фундамента вместе, что позволяло производить одну непрерывную заливку, известную в отрасли как монолитная заливка . Это заставило нас задуматься об эффективности строительства и методах экономии времени. Итак … сегодняшний пост посвящен достоинствам моно-наливки.

Эта реконструкция расположена в особо уязвимом районе Сиэтла на противоположной стороне обрыва Магнолия и примыкает к общественному парку. Часть стратегии реконструкции заключалась в том, чтобы слегка коснуться земли и добавлять новые фундаментные работы только там, где это абсолютно необходимо.Выполнение меньшего количества земляных работ означает меньшую тщательность в процессе выдачи разрешений и меньшее количество препятствий для выполнения требований к критически важным для окружающей среды участкам. Впоследствии вся реконструкция включает всего полдюжины новых опор (2 из них внутри дома) и около 22 погонных футов новой фундаментной стены снаружи — это часть того, что потребовалось бы для большинства пристроек.

Традиционно фундамент возводится в два этапа: одна заливка бетона для фундамента и одна для стены фундамента (с арматурой и часто бетонным ключом, чтобы удерживать их вместе). Для фундаментов выкапываются траншеи, устанавливаются фундаменты, правильно размещается арматура, а затем заливается бетон только для фундамента. Как только бетон немного застынет (обычно здесь, на Тихоокеанском Северо-Западе, достаточно дня или двух), опалубку снимают. Затем возводится опалубка для стен фундамента, укладывается арматура и происходит вторая заливка бетоном самой стены фундамента. Между временем выдержки бетона, расписанием работы бетономешалки на несколько поездок и возможными погодными конфликтами это может занять несколько дней.

Монолитная заливка объединяет опоры и фундаментные стены в одну заливку и сокращает график строительства на день или два. Пару дней на стройплощадке не так уж и много, но почему бы не сэкономить немного времени на ранних этапах процесса, когда это возможно?

Решающий фактор между одной заливкой или двумя заливками обычно сводится к одному простому фактору: количеству бетона, необходимому для выполнения работы. Если количество бетона, необходимое для фундаментов и стен фундамента, составляет менее 9 кубических ярдов (243 кубических футов), то с этим справится одна бетономешалка.Назначение автобетоносмесителя для разовой доставки на объект значительно упрощает задачу. Как только требуется несколько тележек, эффективность теряется, и имеет смысл строить фундаменты и фундаментные стены за две отдельные заливки.

Есть несколько соображений, чтобы правильно выполнить монолитную заливку.

1. Опалубку для монолитной заливки построить сложнее. Просто сложнее попасть туда и закрепить все стяжки и арматуру с опорой и фундаментными стенами, конкурирующими за пространство.

2. Временных распорок никогда не бывает достаточно. Когда опалубка выходит из строя, вы не только начинаете с нуля, но и наводите порядок в большом беспорядке. К тому же ты выглядишь как тупица перед бетонным парнем (который, кстати, не поможет тебе убраться).

3. В разных юрисдикциях действуют разные требования к проверкам. Здесь, в районе Сиэтла, инспекторам нравится видеть опалубку и арматуру (до заливки) на четырехфутовом подъемнике, а это означает, что вы не можете заливать более четырех футов по вертикали за один раз.Это может усложнить или исключить возможность использования более высоких стен для монолитной заливки.

4. Осадка бетона (показатель удобоукладываемости и консистенции бетона, когда он выходит из смесителя) должна быть немного жестче, чтобы она не вытекла из открытых концов опалубки фундамента. Если вы хотите получить все технические подробности, наклон должен составлять от 5 до 6 дюймов.

5. Использование методов вибрации для удаления пузырьков воздуха из залитого бетона является немного более деликатной задачей при монолитной заливке.Бетон у фундаментов необходимо контролировать, чтобы он не стал слишком податливым и не вытек из опалубки.

Ладно, вы сегодня съели шпинат.
Приветствия от команды BUILD

Пластиковая опалубка — Geoplast

Описание

Пластиковая опалубка Geoplast подходит для строительства бетонных колонн, столбов, стен, цоколей и фундаментов непосредственно на стройплощадке. Наши опалубочные изделия имеют модульную конструкцию, поэтому они удовлетворяют различные потребности в строительстве и планировке: колонны и столбы разной формы и размеров, стены и фундаменты разной толщины и высоты.Наши изделия для опалубки Geopanel, Geopanel Star, Geotub и Geotub Panel особенно легкие по сравнению с традиционными деревянными панелями. Кроме того, пластик, из которого они изготовлены, позволяет бетону не прилипать: каждый элемент можно легко очистить небольшим количеством воды, а затем использовать повторно. Одной из основных характеристик продукции Geoplast является возможность многократного использования более 100 раз при правильном уходе.

Геопанель — модульная пластиковая опалубка для возведения бетонных стен, фундаментов и колонн квадратного или продолговатого сечения.Широкий размерный диапазон позволяет легко создавать конструкции любых размеров и форм. Это позволяет возводить стены любой толщины и высоты. Стеновые панели изготовлены из АБС-пластика, очень легкого материала, с которым легко работать на рабочем месте. Геопанель также может использоваться для строительства крыш, лестничных клеток и шахт лифтов. Панель весит всего 11 кг, поэтому монтаж и демонтаж выполняются очень быстро. Процесс повторного использования можно быстро повторить на разных этажах здания.Geopanel идеально подходит для использования внутри зданий или на строительных площадках, недоступных для кранов и оборудования.

Geopanel Star — это модульная пластиковая опалубка, подходящая для создания колонн и цоколей. Он имеет все характеристики Geopanel, но приспособлен только для установки, подходящей для квадратных и продолговатых колонн.

Geotub — пластиковая опалубка для возведения круглых колонн высотой до 6 м. Он подходит для проектов реставрации, а также для небольших помещений, где нет доступа для тяжелой техники или кранов.Он изготовлен из легкого пластика, что позволяет использовать его в воде и других экстремальных климатических и погодных условиях.

Панель Geotub — это модульная опалубка для квадратных и прямоугольных колонн. Он приспособлен к очень ограниченным возможностям хранения и обеспечивает высокую прочность и длительный срок службы панелей.

Вся продукция Geoplast может считаться отличной заменой старым методам строительства конструкций.

Опалубка (опалубка) для различных элементов конструкции — балок, перекрытий и т. Д.

🕑 Время считывания: 1 минута

Бетонные опалубки (опалубки) необходимы для свежих бетонных конструкций, таких как стены, плиты, балки, колонны, фундаменты и т. Д.Требования к опалубке для разных конструктивных элементов различны, и они названы в зависимости от типа конструктивного элемента. Опалубка (опалубка) — это временная форма для поддержки свежего бетона при установке в конструктивный элемент до тех пор, пока бетон не схватится. Это помогает элементу конструкции обрести достаточную прочность, чтобы выдерживать собственную нагрузку и нагрузку от других элементов. Существует множество типов опалубки или опалубки в зависимости от ее материала, их использования и типа конструктивных элементов. Их можно назвать на основании этого. Однако основные функции опалубки остаются прежними.

Типы опалубки (опалубки) на основе элемента конструкции:

Опалубки используются при строительстве железобетонных фундаментов, колонн, плит, стен и т. Д. И имеют следующие названия:
  • Опалубка опалубки — Опалубка фундамента
  • Опалубка колонн — Опалубка для строительства колонн RCC
  • Стеновые опалубки — Опалубка для возведения стен RCC
  • Опалубка перекрытий — Опалубка для возведения плит RCC

Опалубка опалубки — опалубка фундамента

Первый шаг для любого бетонного строительства начинается с возведения фундамента.Фундамент может быть под колонны или стены. Итак, в зависимости от типа конструктивного элемента проектируются форма и размер фундамента. Таким образом, размер и форма опалубки зависят от типа и размера фундамента.

Компоненты опалубки:

Рис. Компоненты опалубки для опалубки — для неглубоких опор — Опалубка для сплошной опалубки

Опалубка колонн — Опалубка для бетонных колонн

Железобетонные опалубки колонн подвергаются боковому давлению из-за их малого поперечного сечения, большой высоты и относительно высокой скорости укладки бетона.Таким образом, необходимо обеспечить плотные стыки и прочную анкерную опору для опалубки. По мере увеличения размеров бетонной колонны необходимо увеличивать жесткость опалубки за счет увеличения толщины обшивки или добавления вертикальных ребер жесткости для предотвращения прогиба обшивки.

Стеновые опалубки — Опалубка для конструкции стен из RCC

Опалубка для возведения стен подвергается относительно меньшему боковому давлению, чем опалубка колонн, из-за их большой площади поперечного сечения.
Компоненты опалубки стен:
  • Обшивка панелей — используется для придания формы стене и удержания бетона до схватывания.
  • Шпильки — для поддержки оболочки или Уэльса, образуя каркас, чтобы формы были выровнены и поддерживали шипы.
  • Раскосы — используются для предотвращения прогиба опалубки под поперечным давлением и поддержания опалубки в вертикальном положении.
  • Стяжки и расширители — используются для удержания сторон форм на правильном расстоянии.

Рис. Компоненты стеновой опалубки

Опалубка перекрытий — Опалубка для строительства плит ПКК

Опалубка для железобетонных плит зависит от типа возводимых плит. Плиты перекрытия могут быть структурными плитами, опирающимися на стальную или бетонную конструкцию, или плитами на уровне грунта. Конструкция опалубки зависит от типа плиты. Конструктивная опалубка перекрытий Сборка выполняется следующим образом:
  • Расположение балки или балки внизу.
  • Боковые опоры балки перекрывают нижнюю форму и опираются на береговые головки и стороны опалубки колонн.
  • Боковые опоры удерживаются на месте реечными планками, прибиваемыми к береговой головке двуглавыми гвоздями.
  • Боковые формы балок большего размера должны иметь вертикальную жесткость для предотвращения коробления.
  • При конструировании балок и балок необходимо удалить каждую часть, не нарушая остальную форму; зарезка опалубки начнется со сторон балки и балки, затем будут опалубки колонн и, наконец, основания балок и поясов.

Рис. Компоненты структурной опалубки перекрытий

Опалубка для перекрытий — это формы для бетонных плит, укладываемых на грунт. Эти опалубки для плит обычно довольно просты, поскольку бетон укладывается на утрамбованную землю или выровненное по гравию основание. Таким образом, опора для бетона внизу не требуется.

Рис. Компоненты опалубки перекрытий для перекрытий

Опалубка перекрытия Монтаж осуществляется следующим образом:
  • Доски, фанера или стальные формы используются для формирования / поддержки открытых краев бетона.
  • Эти формы удерживаются деревянными колышками.
  • Арматура в плите (если это указано на структурном чертеже) должна быть размещена на ее надлежащем месте в соответствии с чертежом на стульях, опорах и распорках из металла или бетона.
  • Если плита должна быть отлита секциями, между ними должны быть предусмотрены строительные швы, которые будут передавать сдвиг от одного к другому. Детали строительных швов следует соблюдать согласно структурному чертежу.
Подробнее: Виды опалубки (опалубки) для бетонных конструкций Пластиковая опалубка для бетона — применение и преимущества в строительстве Соображения при проектировании бетонной опалубки — Основа для проектирования бетонной опалубки Критерии проектирования деревянной бетонной опалубки с расчетными формулами Расчет нагрузки и давления на бетонную опалубку Срок снятия бетонной опалубки, характеристики и расчеты Измерение опалубки Контрольный список безопасных методов опалубки

Выбор правильной фанеры для бетонной опалубки

Производители производят различные сорта фанерных опалубочных панелей, часто обрабатываемых разделительным составом, для большинства общих применений в формовании бетона.
Изображения любезно предоставлены APA

Марк Халверсон

Бетонная опалубка может составлять почти половину стоимости бетонной конструкции. Для рентабельного строительства подрядчики выбирают формирующие панели, которые выдержат работу и могут использоваться в различных целях.

Производители, являющиеся членами APA — Ассоциации инженерной древесины, производят широкий ассортимент опалубочных панелей из фанеры — Plyform — предназначенных для большинства общих применений в формовании бетона. Эти панели, обычно предварительно обработанные разделительным составом для облегчения снятия изоляции, доступны во многих классах от базовых B-B до продуктов с накладками ( i.е. Наложение средней плотности [MDO]) и Наложение высокой плотности [HDO]), которые повышают стабильность, сопротивляются истиранию и обеспечивают более гладкую и прочную формовочную поверхность.

Каждый производитель накладных бетоноформовочных панелей предлагает запатентованные продукты, предлагающие множество различных функций и преимуществ.

Выбор панелей
При планировании многократного повторного использования лучше всего использовать фанеру с более прочной конструкцией. У всех панелей Plyform более прочный и прочный шпон, чем у традиционных панелей для обшивки, которые отличаются высокой прочностью.Эти панели относятся к классу I, что означает, что они изготовлены с использованием самого прочного и жесткого шпона. Сорта шпона, используемого в панелях Plyform, указаны в товарном знаке APA.

Панели с покрытием

MDO и HDO имеют пропитанные смолой листы целлюлозного волокна, ламинированные на их лицевую сторону, и могут иметь одно- или двухсторонние грани. При аккуратном обращении и обслуживании любую двустороннюю формовочную панель, от B-B Plyform до накладываемых панелей, можно заливать с обеих сторон.

Формовочные панели

HDO имеют большее количество смолы в покрытии; их поверхности тверже и более непроницаемы для воды и ударов, чем панели, образующие MDO. При использовании HDO Plyform можно ожидать большего количества применений и более гладкой отделки поверхности бетона.

Формовочные панели с гранями MDO часто накладываются только с одной стороны, но могут иметь текучие поверхности с обеих сторон панелей. Хотя поверхности MDO не такие гладкие и долговечные, как панели HDO, подрядчик должен ожидать от них больше заливок, чем от панелей без наложения или другой обработки поверхности.Отделка бетона на поверхности MDO будет более мягкой и не такой гладкой, как у панелей HDO.

Существует множество различных типов накладок и обработок для Plyform, которые можно использовать для увеличения долговечности. Панели B-B и B-C можно сделать более прочными и устойчивыми к влаге с помощью покрытия, такого как полиуретан, или другого типа жидкой обработки поверхности. Одной из новейших высокопроизводительных покрытий является фенольная поверхностная пленка.

Важно помнить, что не все панели с наложением MDO и HDO ( e.грамм. (некоторые изделия общего и промышленного назначения соответственно) предназначены для бетонной опалубки. Следует соблюдать осторожность при выборе и покупке бетоноформующих панелей; можно искать товарные знаки APA, четко определяющие сорт и тип панели.

Пример этикетки Plyform.

Сколько заливок можно получить от бетонной опалубки?
Вопрос о том, сколько заливок можно выполнить с помощью одной бетонной опалубки, зависит не только от самого продукта, но и от ухода за ним и ухода за ним.При формовании бетона можно использовать практически все типы фанерных панелей, от обычных кровельных и стеновых обшивок до шлифованных панелей. Однако панели APA Plyform специально разработаны, чтобы противостоять износу при многократной заливке бетона, а также для обеспечения более гладкой и однородной отделки поверхности бетона.

На количество ожидаемых заливок бетонной фанеры могут влиять многие факторы, в том числе:

  • желаемая отделка на бетоне;
  • Прочность поверхности панели, включая накладки;
  • вид рецептуры бетона; и
  • , какие разделительные агенты используются.

Наиболее важным фактором является обращение с опалубочными панелями и уход за ними.

Например, поскольку панели впитывают воду, а увеличение содержания влаги обычно приводит к расширению и перемещению панелей, важно надлежащим образом прикрепить опалубочные панели к каркасу и оставить пространство между панелями, позволяющее их движение в плоскости внутри. опалубка.

При разумном техническом обслуживании можно ожидать более пяти заливок от Plyform класса B-B, в то время как панели HDO могут выдерживать от 20 до 50 повторных использований, а MDO Plyform — где-то посередине.Фактически, при надлежащем уходе некоторые запатентованные бетоноформирующие панели можно использовать более 100 раз.

Уход за панелями 101
Можно оптимизировать срок службы и производительность формовочных панелей, если за ними надлежащим образом ухаживать. Вот некоторые соображения здравого смысла:

  • наносите разделительный состав перед каждой заливкой;
  • используйте только клинья и инструменты из цветных металлов (, например, дерево или более мягкий пластик) для удаления излишков бетона с поверхностей и краев панелей;
  • хранить панели лицом к лицу для защиты очищенных поверхностей;
  • защищает уязвимые углы и края панелей при снятии и транспортировке;
  • при разрезании опалубочных панелей закройте концы и края, чтобы защитить их от чрезмерной влаги; и
  • учитывает добавки в состав бетона при выборе типа формовочной панели, понимая, что перекрытые панели обеспечивают большую устойчивость к химическим веществам.

Чтобы определить оптимальную панель для приложения, специалисты по проектированию / строительству могут посетить PerformancePanels.com, чтобы просмотреть списки производителей, получить доступ к спецификациям продуктов и прочитать APA Concrete Forming Design / Construction Guide .

Марк Халверсон более 15 лет проработал в сфере распространения строительных товаров, прежде чем присоединиться к APA — The Engineered Wood Association в 1990 году. Он работал менеджером в APA с 1994 года, начиная с управления промышленными рынками, а затем перейдя к руководству. полевого персонала группы.В этом качестве Халверсон наблюдает за командой инженеров, архитекторов и технических экспертов, которые предоставляют информацию о спроектированной древесине и системах, а также рекомендации профессионалам в области строительства и проектирования. С ним можно связаться по адресу [email protected].

Заливка фундамента

После выбора подрядчика необходимо выполнить 7 основных шагов при заливке фундамента:


(щелкните каждый элемент для подробного описания)
  1. Раскопки

  2. Опоры (опалубка и бетонная заливка)

  3. Стены (опалубка и бетонная заливка)

  4. Гидроизоляция

  5. Дренажная труба / Плакучая плитка

  6. Засыпка

  7. Заливка / отделка бетонного пола

Обычно на завершение фундамента у нас уходит 4-5 дней.

Обратите внимание, что несколько этапов заливки фундамента выполняются в один день.

Погода может играть роль в определении общей продолжительности работы.

День 1: Раскопки

Яма вырыта экскаватором. Если вы еще не нанимали экскаватор, мы порекомендуем экскаватор, с которым мы работали ранее. Яма должна быть больше, чем площадь фундамента, чтобы в ней могли разместиться рабочие, которые будут заливать ваш фонд.

Фундаменты изготавливаются из форм, размещаются на ненарушенной земле. Фундамент всегда шире бетонных стен. Также в это время обычно заливают несколько опор меньшего размера для поддержки различных столбов внутри дома.

Опоры воспринимают нагрузку дома через несущие стены и столбы. Тип и размер фундамента зависят от ряда факторов, включая почвенные условия, размер дома и уклон участка.Есть три вида опор: стеновые, колонные и ступенчатые. Стеновые опоры поддерживают стены. Фундаменты колонн поддерживают стойки, которые, в свою очередь, поддерживают балки, поддерживающие, например, полы. На крутых склонах для опоры используются опоры с крутым уклоном.

День 3: Заливка бетонных стен

Перед тем, как залить стены, мы снимем опалубку — это означает, что мы удалим формы, теперь, когда бетонные основания высохли и затверделы. Как и опоры, формы используются для заливных бетонных стен.M&C Foundation Forming использует Resi-ply формы из R. Desilets Бетонные формы и аксессуары. Мы также являемся дилером и дистрибьютором R. Desilets, поставляющий бетонные формы и аксессуары нашим партнерам по отрасли по всей Атлантической Канаде.

День 4: Зачистка стен, гидроизоляция, установка дренажной трубы

Опять же, формы снимаются, и бетонные стены затвердевают перед следующим этапом. После зачистки стены мы нанесем жизненно важную часть вашего фундамента: гидроизоляцию.

Гидроизоляцию не следует путать с гидроизоляцией. В то время как гидроизоляция поможет уменьшить проникновение влаги в ваши стены и фундамент, гидроизоляция полностью отводит воду, тем самым предотвращая проникновение воды в ваши стены или основы. При нанесении этого продукта образуется густая липкая смолистая субстанция, которая затвердевает и действует как непроницаемая мембрана, обеспечивая сухой фундамент на многие-многие годы вперед.Мы используем продукцию Tremco, в частности Tuff n Dri. и сторожевые системы. Для получения дополнительной информации посетите наш раздел «Гидроизоляция».

Есть несколько разных терминов для этого процесса, но все они означают одно и то же, и установка дренажной плитки абсолютно необходима для сохранения сухого фундамента. Эта «плачущая плитка» отводит воду от фундамента, и гарантирует, что любая вода, просачивающаяся в почву, будет стекать из фундамента, тем самым предотвращая попадание влаги или воды в ваш подвал.

День 5 (при необходимости): Заливка бетонного пола и засыпка фундамента

Вы почти закончили строительство фундамента своего дома!

После установки дренажной трубы и нанесения гидроизоляции бетонный пол заливается.

В последующие дни при строительстве вашего нового дома будет выполнено еще несколько шагов, ведущих к устройству черного пола.После того, как укладка этого черного пола будет завершена, область вокруг вашего фундамента будет засыпана. Засыпанный грунт градуируется таким образом, чтобы он отклонялся от фундамента, чтобы вода стекала со стены. Это последний этап строительства фундамента и подвала.

Если идея построить новый дом с нуля пугает вас, только представьте: вскоре вы будете сидеть в своей сухой, уютной комнате отдыха, смотреть финал Кубка Стэнли, пока метель бушует за вашим окном, и все твои усилия работа, строительство дома своей мечты, окупится !!

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
