Как сделать трубогиб самому: Трубогиб своими руками – чертежи, видео и фото самодельного гибочного устройства — Концессии и государственно-частное партнерство в ЖКХ

Содержание

чертежи, видео, работа в домашних условиях

Трубогиб — это разновидность прокатного стана, предназначен для изгиба под заданным радиусом труб различного сечения и диаметра.

О том, как именно он работает и как его можно сделать самому в домашних условиях, и пойдет речь в этой статье.

Назначение

Очень часто при работе с металлической трубой обычного (круглого) и прямоугольного (профильного) сечения требуется их изогнуть на определенный угол. Такая необходимость возникает вне зависимости от вида работ — прокладка ли это трубопровода по цеху, установка сплит-системы в квартире или же сварка из профтрубы скамейки или беседки на дачу.

Тонкие трубки, к примеру, медные, часто использующиеся в системах кондиционирования, можно согнуть руками, но изгиб вручную всегда нестандартный, а проще говоря — кривой. Для серьезного производства это неприемлемо. А толстую стальную трубу, особенно профильную, согнуть вручную невозможно. Вот в этой-то ситуации и приходят на помощь трубогибы. Они могут аккуратно, точно по заданному радиусу изогнуть трубу, не допуская разрывов, утончения стенок и иных деформаций металла.

Принцип работы

Принцип работы любого станка для изгибания труб, несмотря на большое разнообразие конструкций, одинаков:

Трубка либо фиксируется в двух точках, условно назовем их А и В, а в точке Б, находящейся между ними, на нее осуществляется силовое воздействие, которое приводит к образованию изгиба. Фактически это разновидность пресса.
Либо используются только две точки, одна из которых фиксирует трубу в пространстве, позволяя свободно скользить вперед-назад (в одной плоскости), а вторая представляет собой вращающийся роликовый зажим. Конец профиля зажимается в фиксаторе, ролик делает оборот на определенное количество градусов, профиль соответственно изгибается.

Существует множество разновидностей трубогибов, но все они обладают сходными элементами конструкции: в них есть одна или две стационарные точки фиксации для трубы и одна — подвижная.

Ее ход в заданной плоскости и приводит к изгибу профиля.

В качестве точек опоры всегда используются ролики или вальцы. Изгиб трубы в жестких зажимах возможен, но легко может привести к разрыву материала. Если же профиль может свободно скользить в роликах, то он не повреждается.

Для сгибания профильных труб с сечением в виде прямоугольника и квадрата используется тот же принцип, что и для круглого сечения. Только трубогиб должен был собран на роликах с соответствующим желобом, иначе это вызовет деформацию профиля, а возможно и выход из строя всего механизма.

Разновидности

В первую очередь трубогибы делятся на ручные и автоматические. Первые предназначены для работы с профилем небольшого сечения, до 40х40 мм, поскольку более толстую трубу даже с помощью рычага согнуть руками невозможно. В быту используют преимущественно их, при этом встречаются мобильные и стационарные устройства.

Автоматические прокатно-изгибочные станы предназначаются для промышленных условий. Как правило, они стационарного типа.

Они оснащаются электрическим приводом от двигателя соответствующей мощности. Встречаются гидравлические или комбинированные — электрогидравлические модели.

Основная классификация идет по принципу действия:

домкратный (или арбалетный),
вальцовочный,
намоточный.

Первые два типа конструктивно очень схожи между собой. Есть два валика, через которые протягивается труба. На домкрате или прессе размещен третий валик или полукруглый упор, который осуществляет давление на профиль. Разница только в том, что при вальцовке профиль прогоняется под прессующим валиком с определенной скоростью, а сам валик закреплен неподвижно. А при использовании трубогиба «арбалетного» типа наоборот, на неподвижный отрезок профиля осуществляет давление опускающийся пресс.

Намоточный тип подразумевает, что изгибаемый материал фиксируется в одном ролике (или системе роликов) и наматывается на другой.

Каждый вид конструкции имеет свои достоинства и недостатки:

«Арбалет» конструктивно проще всего, его легче сделать в домашних условиях из обычного домкрата. Но аккуратно выгнуть конец трубы с его помощью сложно, кроме того, при изгибе на большой радиус он может привести к разрыву металла.
Вальцовочный станок обеспечивает высокое качество изгиба на любой радиус, но нуждается в двигателе для протяжки трубы. Именно этот тип чаще всего можно встретить в заводских цехах.
Намоточный бывает как стационарным, так и мобильным (ручным). Он особенно удобен для труб небольшого и среднего диаметра. Основным его недостатком является невозможность изменять окружность изгиба и варьировать радиус: они всегда зависят от ролика намотки.

На заметку: в промышленности активно используются трубогнущие станки с ЧПУ, которые могут выполнять из труб любые гнутые конструкции согласно заложенной программе.

Как сделать трубогиб своими руками?

Если вам необходим трубогиб для ремонтных работ по дому или даче, а работа планируется с трубами небольшого диаметра, то можно не покупать дорогое устройство, а смонтировать его своими руками из подручных средств. Вариантов изготовления существует бесчисленное множество.

Перед началом работы вам понадобится определиться с сечением и формой профиля труб, которые вы будете гнуть. Ширина и форма желоба роликов должны точно соответствовать диаметру и сечению трубы, иначе она либо застрянет в них, либо будет «гулять», что приведет к неровному изгибу или другим деформациям. Труба должна входить между роликами как влитая, не застревать и не болтаться. Либо необходимо использовать цилиндрические вальцы без желоба и контролировать протяжку вручную.

Также в работе вам могут помочь следующие чертежи:

Изготовление трубогиба вальцовочного типа

На любое подходящее основание монтируется сварная рама. В нее устанавливаются два опорных ролика. В данном случае на рисунке расстояние между ними можно варьировать благодаря установке в пазы — чем больше расстояние, тем больше радиус изгиба.
Ролики соединяются между собой через шкив велосипедной цепью, приводным ремнем и т. д так, чтобы они вращались одновременно.
К раме приваривается или крепится на болтах конструкция, состоящая из опорного ролика с держателем и простого винтового механизма. Вместо прижимного винта можно использовать обычный домкрат.

Изготовление трубогиба намоточного типа

Если возникла необходимость гнуть трубы небольшого сечения, но с малым радиусом изгиба, то можно собрать самодельный трубогиб намоточного типа.

Конструкция чем-то похожа на закруточную машинку для домашнего консервирования. Главная часть — два ролика с прямоугольными желобами точно по форме трубы. Ведущий ролик (на рисунке — большой) крепится на любое основание. Он будет обеспечивать радиус и закругление гибки трубы.

Трубогиб своими руками из подручных средств (фото + чертеж) | Своими руками

Содержание ✓

✓ ТРУБОГИБ СВОИМИ РУКАМИ – ФОТО
✓ РУЧНОЙ ТРУБОГИБ СВОИМИ РУКАМИ – ЧЕРТЕЖ

У Вас была опубликована моя статья о теплице. Повторюсь: теплица арочного типа под пленкой, площадью 130 кв. м, за очень небольшие деньги, полностью изготовлена вручную. Конструкция вызвала у многих интерес. И больше всего вопросов было о том, как я изготовил арки.

Такой же вопрос стоял и передо мною, когда я думал над постройкой теплицы. Как согнуть профильную трубу, чтобы дуги были одного радиуса?

Вариант с изгибанием кувалдой отпал сразу.

ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

Это можно сделать, но результат будет типа «кривое согнутое сверло».

Заказать согнуть профиль в организациях, занимающихся подобными работами, тоже не вариант. А как доставлять уже готовые дуги? В моем случае их радиус составил 3 м, а длина готового сегмента – 6 м. Таким нужен специальный транспорт, а это совсем не бюджетно. После недолгих размышлений пришел к выводу, что надо изготовить трубогиб своими руками.

Так как я не планировал использовать его в профессиональных масштабах, сделал его максимально упрощенным. Главное, чтобы была возможность контролировать радиус изгиба, а сам трубогиб обладал достаточной жесткостью рамы, особенно в шарнирном сочленении.

Для изготовления рамы взял профильную трубу и куски уголка, которые нашел в металлоломе, а также старый, но рабочий гидравлический домкрат. Домкрат годится любой, вплоть до того, что есть в комплекте легкового автомобиля. Как оказалось, для изгиба профильной трубы 25×50 мм усилие требуется небольшое.

Читайте также: Теплица своими руками из профильной трубы – фото и чертежи

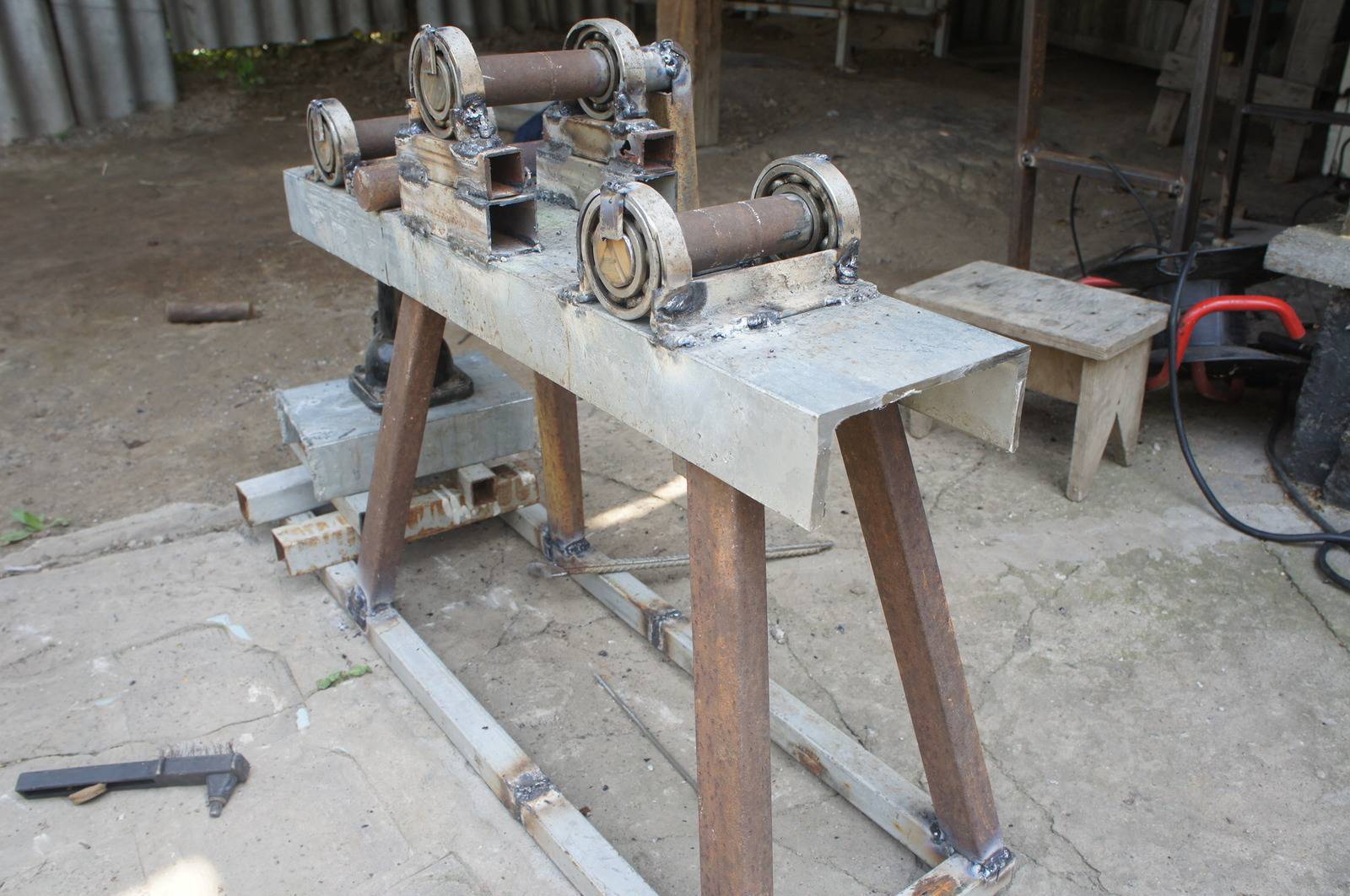

На рынке купил 6 подшипников 180307. Самая затратная деталь – 3 вала. Их пришлось заказать у токаря, он их выточил и доставил за пару дней.

Конечно, хорошо, если вы сделаете корпуса для подшипников. Я же в процессе конструирования просто приварил их к раме. Подшипники старался варить быстро, особо не перегревая, и сразу же охлаждал, чтобы не расплавились пластмассовые заглушки, которые закрывают шарики. Вариант не очень хороший, но если учитывать, что трубогиб нужен на один-два дня, то пойдет.

Важно в процессе установки валов выставить их в одной плоскости, чтобы в процессе изгиба арок не получить то же «кривое сверло», что могло бы получиться и при простом рихтовании кувалдой.

На один из валов приварил ручку, прокручивая которую, я выдвигал будущую арку. Также немаловажно иметь какой-то указатель изгиба. Следя за его отклонением, можно контролировать радиус закругления арок. В моем случае это пластинка, приваренная на неподвижную часть рамы. На нее и нанес метки, указатель-стрелка из полоски металла приварена на ту часть конструкции, что приподымается домкратом.

Процесс изгиба трубы выглядел так. Взял профильную трубу нужной длины (в моем случае – 9 м) и заложил в трубогиб, поджав домкратом. Надо, чтобы было видно, как труба начнет немного изгибаться. Сразу поставил метку напротив стрелки на пластинке контроля, чтобы для следующей трубы использовать эту же метку.

Крутя ручку, протянул трубу по всей длине, дойдя до конца, еще поджал трубу, сделал вторую метку и протянул ту же трубу уже в обратном направлении – и так три раза, пока моя 3-метровая арка не приобрела нужный радиус.

Особенно важно, делая последний проход, следить, чтобы стрелка, указывающая изгиб, всегда была бы в одной позиции. В этом случае все арки будут иметь одинаковое закругление. Что и требовалось!

Для изготовления одной арки мне понадобилось минут 5-6. Работы вели вдвоем, но удобнее, когда есть два помощника. Самая большая сложность -придерживать почти готовую арку два последних прохода, ведь она поднимается вверх на 6 м.

Мы для этой цели использовали крышу строения: один человек стоял на ней и фиксировал трубу, пока второй делал протяжку. Так что это не так сложно, как кажется.

В итоге буквально за пару часов я создал комплект из 12 идеально согнутых арок одного размера. Этого было достаточно для теплицы длиной 22 м. Ну и как бонус мне остался рабочий трубогиб.

ТРУБОГИБ СВОИМИ РУКАМИ – ФОТО

Читайте также: Навес у бани из сотового поликарбоната своими руками

РУЧНОЙ ТРУБОГИБ СВОИМИ РУКАМИ – ЧЕРТЕЖ

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Как согнуть трубы и рамы самостоятельно

В этом посте мы поможем вам согнуть трубы и рамы, не тратя кучу денег на дорогие инструменты.

Первое, что вы должны сделать (чтобы предотвратить перекручивание трубки), это заполнить трубку песком. Вы можете закрыть оба конца трубы, сварив их или разбивая их с обеих сторон. Если у вас есть другой творческий способ сделать это, например, большая металлическая заглушка, это тоже подойдет.

Примечание: Если вы закроете трубу сваркой, убедитесь, что песок сухой (мокрый песок = превращение вашей трубы в скороварку = потеря лица). Убедитесь, что трубка/трубка заполнена до максимума.

Есть много способов согнуть трубу, и мы дадим вам самые бюджетные!

#1 — Fiesta (подходит для тяжелой гибки и прочных/больших труб)

Я хочу поговорить о Ford Fiesta. Да, маленький хэтчбек с четырьмя колесами. В частности, между регистрационными знаками J и N.

Чем хороши эти Фиесты? Получается, что задняя поворотная цапфа держится на четырех болтах, а задний барабан имеет, грубо говоря, четырехдюймовый радиус. По счастливому стечению обстоятельств четыре дюйма — это радиус, который нужен для изгибов рамы мотоцикла.

Один из самых неуловимых предметов оборудования, который вам понадобится для сборки или модификации рам, — это трубогиб. Гидравлические, которые вы видите в супермаркетах инструментов, являются трубогибами и не справляются с выдающейся работой по гибке труб. Так что я сделал один из заднего поворотного кулака и ступицы Fiesta, и, кажется, он гораздо лучше справляется с гнуть трубы и не должен стоить больше 50 фунтов снаружи.

Сначала лови свою Фиесту. Снимите одно из задних колес, а затем снимите колпачок с центра тормозного барабана, отверните гайку, которая держит барабан/ступицу, и снимите его, вы должны иметь в виду, что левое колесо имеет левосторонний нить.

За задней пластиной тормоза есть четыре болта, которые крепят поворотный кулак к балке. После их откручивания вы можете снять поворотный кулак и оставить задний тормозной диск на автомобиле.

Вам потребуется поворотная цапфа, барабан/ступица, болты крепления поворотной цапфы, стопорная гайка и крышка барабана/ступицы, а также не менее двух колесных гаек. Этот гибочный станок должен работать для труб с наружным диаметром 1″, 1 1/8″ и 1 ¼», но вам нужно будет сделать формирователь и ползунок для каждого размера, так что может быть выгодно взять другую втулку, пока вы там

Необходимые материалы: около 14 футов коробчатого сечения размером 40 мм х 80 мм х 3 мм, фут коробчатого сечения размером 1 ¼ дюйма на 1 ¼ дюйма х 1/8 дюйма, фут трубы или трубы, в которую будет вставлена втулка. над трубой, которую вы хотите согнуть, пластину диаметром ¼ дюйма и что-то длиной около 6 футов, чтобы сделать из нее ручку, а также различные другие ненужные вещи.

Подробнее

об этом здесь (мы взяли только часть истории, чтобы сделать этот пост более понятным)

#2 — Сгибатель дерева (маленький) (подходит для легкой гибки)

Здесь я показываю быстрый и грязный способ сгибания алюминиевых труб. Я документирую, как я построил новый носовой поручень для своей парусной лодки.

Шаг 1: Соберите приспособление

Здесь я обвожу нужную мне кривую на куске пиломатериала. Этот лом будет использоваться для изготовления приспособления для гибки. Я просто использую пару старых 2х4.

Древесина должна быть несколько толще диаметра трубы, которую вы хотите согнуть.

Шаг 2: Вырежьте пиломатериал

Просто вырежьте начерченный шаблон. Используйте ленточнопильный станок, если он у вас есть. У меня нет, поэтому я просто использовал лобзик. Отрежьте кондуктор так, чтобы он был немного меньше желаемой кривой. Это позволит пружинить трубку. Поскольку я использовал две части 2×4, я сделал небольшую косынку, чтобы скрепить их вместе (2-е фото). Подсказка: добавьте небольшой скос внутрь в нижней части разреза. Это предотвратит соскальзывание трубки с приспособления при изгибе.

Шаг 3: Не сгибайте так

Если вы это сделаете, то почти наверняка перегнёте трубку.

Шаг 4: Готово к сгибанию

Здесь вы можете видеть, что я беру кусок обрезков (из предыдущего разреза) и прикрепляю его к столу, чтобы закончить приспособление.

Вам нужно согнуть только с одной стороны, при этом убедитесь, что трубка поддерживается при изгибе. При изгибе старайтесь удерживать давление на кондукторе, а не на трубе.

Вы можете потренироваться с дешевым алюминиевым кабелепроводом, чтобы освоиться. Когда вы будете готовы, возьмите полированный материал.

Подробнее об этом И ПОСМОТРЕТЬ ВСЕ ФОТО здесь (мы взяли только часть истории, чтобы сделать этот пост более управляемым)

#3 — Сгибатель дерева (большой) (хорошо подходит для тяжелого сгибания )

Самодельный трубогиб из нержавеющей стали, предназначенный для гибки труб из нержавеющей стали 304 диаметром 7/8 дюйма (толщина стенки 3/64 дюйма). Им понадобился трубогиб, чтобы сделать специальный обтекатель (и, возможно, также верхнюю часть бикини) для нашей 20-футовой парусной лодки Cat Ketch. Стоимость была около 50 долларов США материалов и 6 часов работы. Около половины из 50 долларов было потрачено на фанеру и болты, а другая половина была потрачена на фрезу с круглым концом 7/8 дюйма. Намного дешевле и эффективнее, чем любые другие варианты, которые они исследовали.

#4 — Небольшой трубогиб из металла

#5 — Изготовление собственного штампа для гибки труб

Дополнительную информацию в Википедии можно найти здесь

# 6 — Использование дешевого гибочного станка 0007

Ну, они работают очень хорошо, ЕСЛИ вы НЕ хотите создавать чрезмерный изгиб. Трубка будет перегибаться, и вы можете НЕМНОГО предотвратить это, насыпав в нее песок, но не более того. Он не будет работать на тонких выхлопных трубах и т. д.
Плюс этих маленьких машинок: они довольно дешевы…
Вы также можете сделать это вручную (это работает только с маленькими, легкими и тонкими трубками) с помощью инструмента, такого как этот .
Мы надеемся, что это вдохновило вас на то, как сгибать трубы для ваших проектов кафе-рейсеров!
[Редактировать] Мы также нашли это в Интернете. Очень красиво и просто 🙂
примеры лучших самоделок
Желание обустроить загородный дом и участок диктует необходимость максимум инструментов. При проведении водопровода, строительстве теплицы, монтаже арочных конструкций не обойтись без хорошего трубогиба. Его стоимость в магазинах измеряется сотнями долларов, поэтому лучше сделать этот инструмент самостоятельно.
Мы расскажем, как сделать трубогиб своими руками. В представленной нами статье подробно описаны проверенные на практике конструкции, даны пошаговые инструкции по сборке. Основываясь на наших советах, вы сможете собрать отличный инструмент для собственной фермы.
Содержание статьи:
Виды трубогибов на рынке
Необходимый монтажный инструмент
Как сделать трубогиб-улитку?
Необходимые материалы и инструменты
Процесс сборки улиткового гибочного станка
Изготовление ручной модели ролика
Необходимые материалы и инструменты
Процесс изготовления трубогиба
Автомобильный ступичный трубогиб
Изготовление трубогиба
902 02 Выводы и полезное видео по теме
Виды труб трубогибы на рынке
Трубогибы представляют собой механические или гидравлические конструкции, помогающие сгибать металлические трубы, уголки, стержни, профнастил без нарушения внутренней структуры изделия. Ручные инструменты в основном используются для формирования изгиба в одном месте, а большие машины могут менять форму труб сразу по всей длине.
По принципу работы можно выделить трубогибы следующих типов:
Механические с непосредственным ручным усилием. Используется при работе с трубами малых диаметров, на деформацию которых достаточно силы одного человека.
С гидравлическим приводом. В основном такие орудия изготавливаются по арбалетному типу, и они рассчитаны на формирование местного изгиба.
С храповым механизмом. Трубогибы этого типа используют ручное усилие, но позволяют фиксировать достигнутый уровень деформации после каждого нажатия на рукоятку инструмента.
Электрические станки. Электродвигатель значительно облегчает процесс деформации труб, но и значительно удорожает инструмент.
Особенности работы с некоторыми типами рассмотрены ниже:
Фотогалерея
Фото
Трубогиб ручной механический для труб малого диаметра
Трубогиб гидравлический
Трубогиб ручной храповой
9 0002 Мощный трубогиб с электродвигателем
Конструктивно гибочные станки можно разделить на 2 типа:
Радиус
Арбалет.
В первом случае труба огибается по шаблонному отрезку заданного диаметра, а во втором случае выдавливается башмаком между двумя опорными стойками.
Радиальные трубогибы являются очень точными инструментами, поэтому широко используются в промышленности. Имеют сменные сегменты для различных углов изгиба.
При самостоятельном изготовлении трубогиба мастера обычно опираются на существующие модели инструмента, доказавшие свою простоту и эффективность. При сборке трубогиба в домашних условиях большое влияние на его конструкцию оказывают подручные материалы, из которых будет изготовлен инструмент.
Наличие трубогиба среди инструментов домашнего мастера позволит вам изготовить в собственном доме много полезных конструкций и садовых предметов:
Галерея изображений
Фото
Скамейка, изготовленная с помощью трубогиба
Гнутая садовая мебель из труб
Беседка с овальной крышей
Теплица из металлических арок
Необходимый монтажный инструмент
Сделать хороший трубогиб с помощью молотка, отвертки и шурупов не получится.
Как минимум, при изготовлении данного инструмента вам потребуется:
сварочный аппарат;
болгарский;
токарный станок;
дрель.
Но основной частью сборки трубогиба остается точный чертеж, без которого не стоит даже начинать сборочные работы. При изготовлении трубогиба не обойтись без общехозяйственных инструментов.
Естественно токарный станок и сварочный аппарат покупать не обязательно. Для подрезки нескольких деталей из заготовок и для их сварки можно обратиться к знакомым или в мастерскую, занимающуюся изготовлением кованых изделий. За небольшую плату вам быстро помогут сделать все необходимое.
Как сделать улитку-трубогиб?
Самодельный улитковый гибочный станок может показаться сложным. На самом деле это устройство собрать не сложнее, чем роликогиб. Процесс отличается только используемыми деталями и временем сборки.
Кохлеогиб позволяет сгибать профиль сразу по всей длине, а не только в одном месте. За это свойство он снискал популярность среди монтажников.
Необходимые материалы и инструменты
Так как описываемый вальцовый станок не имеет определенного рабочего диаметра и может быть изготовлен из любых подручных материалов, предлагаемые материалы не будут содержать конкретных размеров деталей. Толщина всех металлических элементов конструкции должна быть 4, а лучше 5 мм.
Для изготовления трубогиба Вам потребуется:
Швеллер — 1 метр.
Листовое железо.
Три вала.
Две звезды.
Металлическая цепь.
Шесть подшипников.
Труба металлическая 0,5 дюйма для изготовления хомутов — 2 метра.
Втулка с внутренней резьбой.
Зажимной винт.
Особое внимание уделяется размерам звездочек, валов и подшипников, которые должны соответствовать друг другу. Звезды можно взять от старых велосипедов, но они должны быть точно такими же по размеру.
Стальные пластины и профили для изготовления трубогиба не должны быть с глубокой ржавчиной, т. к. на них будут действовать высокие нагрузки в процессе эксплуатации
Перед выбором и покупкой всех материалов необходимо нарисовать чертеж со схематическим изображением всех конструктивных элементы, чтобы не приобретать их в процессе изготовления трубогиба.
Процесс сборки улиткового гибочного станка
Сборка любого оборудования начинается с составления чертежа-схемы.
После этого можно приступать к основным рабочим процессам, которые продемонстрированы на фото-инструкции:
Сварить основу инструмента из двух параллельных швеллеров. При желании можно использовать просто металлическую пластину толщиной 5 мм или один широкий швеллер.
Наденьте подшипники на валы и приварите две такие конструкции к основанию. Целесообразно ограничивать валы металлическими планками или размещать их во внутренней полости каналов.
Очистите звездочки и приварите их, предварительно натянув между ними цепь.
Вырезать и приварить к основанию боковые направляющие зажимного механизма.
Установите подшипники на прижимной вал и соберите конструкцию пресса с боковыми упорами из планок или швеллеров.
Изготовьте основу для втулки и приварите ее к пластине. Закрутить зажимной винт.
Приварить к верхней кромке прижимного винта и к приводному валу затвора из труб.
Смажьте подшипники машинным маслом.
Несколько полезных советов:
Галерея изображений
Фото
Вместо швеллеров можно приварить трубогиб к существующей металлической раме
На вал действует сильное сдвиговое усилие, поэтому внешний шов должен быть прочным
В случае обрыва цепи можно сделать слегка ослабленным и поставить на уже приваренные звездочки
Направляющие должны быть строго параллельны, иначе пресс будет постоянно заедать
В качестве направляющих прижимного ролика можно использовать отрезки оставшегося швеллера
Втулка и винт должны иметь широкую и глубокую резьбу, чтобы она не сорвалась уже после нескольких нажатий
На длине рукоятки рычага лучше не экономить: чем она длиннее, тем больший крутящий момент можно разработан
Основание трубогиба должно быть прочно прикручено к опоре, иначе инструмент будет шататься и опрокидываться
Сварка двух швеллеров между собой
Приварка вала к основанию трубогиба
Надевание цепи на звездочки
Приварка вертикальной направляющей
Сборка напорного вала из швеллера
Приварка резьбовой втулки к пластине
Винтовые и приводные роликовые затворы

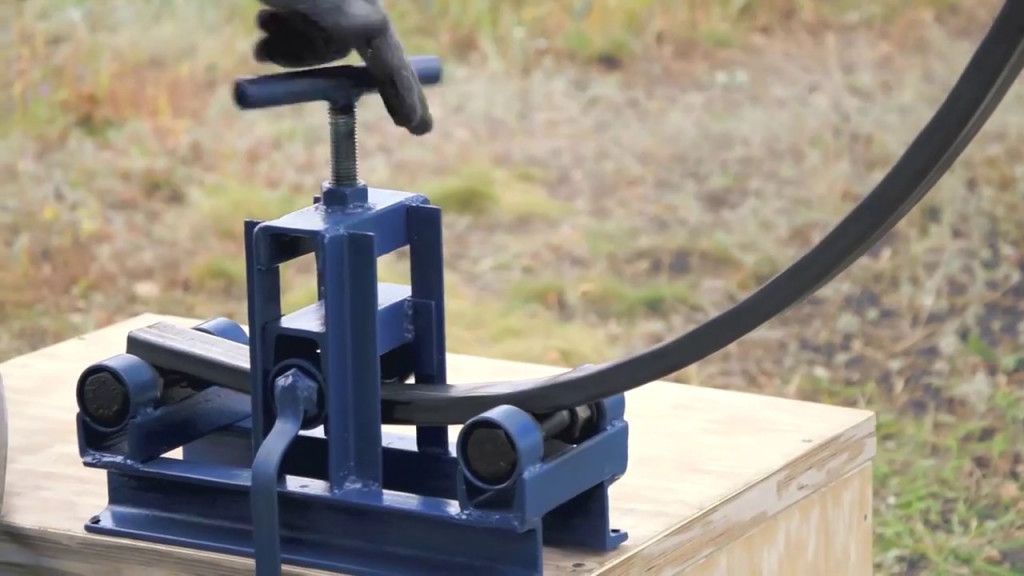

Трубогиб в работе
После его испытаний можно покрасить конструкцию с антикоррозийной краской для лучшей сохранности сварных швов. Для повышения удобства работы к направляющим дополнительно крепится пружина для возврата пресса в верхнее положение.

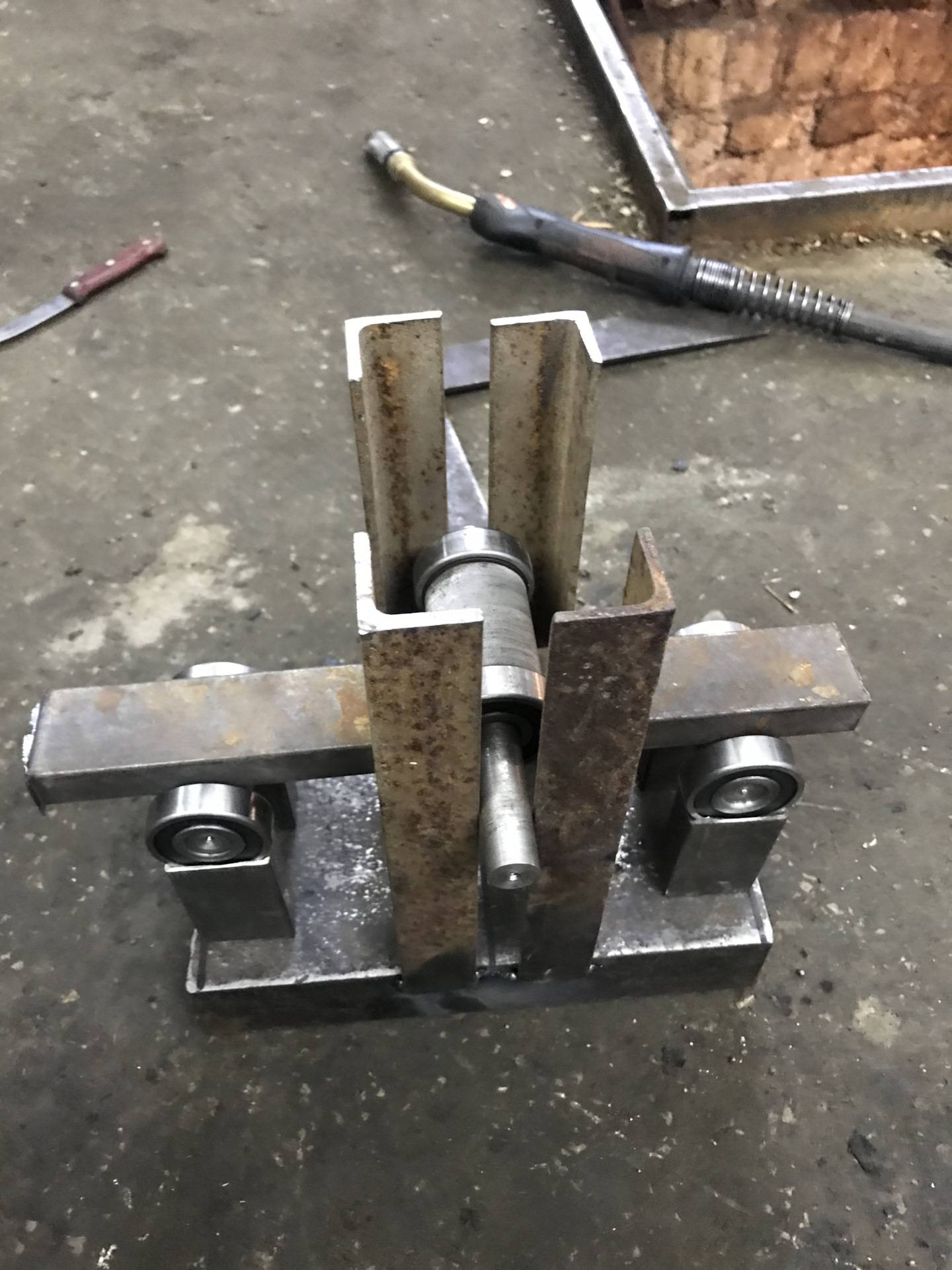

Изготовление модели ручного ролика
Изготовление ручного трубогиба своими руками производится из тех же стальных деталей без применения специальных механических приспособлений. Это приспособление предназначено для локального изгиба трубы. Для деформации профиля используется прямое ручное усилие, поэтому трубогиб должен быть оснащен длинным и прочным рычагом.
Далее рассмотрим процесс изготовления двухвалкового трубогиба, крепящегося к опорной раме. Размеры инструмента могут отличаться от предложенных, в зависимости от потребностей и материалов.
Необходимые материалы и инструменты
Деформация трубы — процесс трудоемкий, для которого нужны хорошие и прочные материалы, иначе вместо профиля можно гнуть сам рабочий инструмент.
Для изготовления механического ручного радиального трубогиба вам потребуется:
Сварочный аппарат.
Два ролика из прочной стали (например, марки 1045), прошедшие предварительную обточку. Диаметр большего 100 мм, меньшего 60 мм. Оба имеют толщину 35 мм и внешний радиус 0,5 дюйма.
Труба стальная диаметром не менее 1,5 дюйма с толстой стенкой (не менее 3 мм). Он будет служить рычагом, поэтому его минимальная длина составляет 1,5 метра.
Четыре стальные полосы размером 15 х 6 см и толщиной 4-5 мм для крепления основания трубогиба в тисках, трубодержателей и изготовления рукояток. Также вам понадобится 20-25 см стальной пластины шириной 60 мм и толщиной 3 мм.
Два болта: первый диаметром 0,75 дюйма и длиной 60 мм для большого ролика, а второй диаметром 0,5 дюйма и длиной 40 мм для маленького ролика.
Стальной лист 300 х 300 мм и минимальной толщиной 3 мм.
Тиски.
В процессе работы могут понадобиться другие общехозяйственные инструменты: молоток, напильники, наждачная бумага, линейка и т.д. Вышеуказанные ролики предназначены исключительно для труб диаметром 1 дюйм, но исключая из них выемку вокруг окружности можно получить универсальный инструмент для гибки металлического профиля.
Процесс изготовления трубогиба
Когда все необходимые детали и инструменты собраны в одном месте, можно приступать непосредственно к изготовлению трубогиба:
Подготовить чертеж с расположением основных элементов.
Проверить соответствие отверстий в роликах диаметру болтов.
Просверлите два отверстия диаметром 0,5 и 0,75 дюйма в двух металлических полосах. Расстояние между осями отверстий должно быть ровно 80 мм (сумма радиусов обоих роликов).
Проделайте в центральной раме отверстие диаметром 0,75 дюйма. Вставьте в него соответствующий болт, не высовывая его сзади. Приварите болт к металлической пластине.
Возьмите просверленные металлические пластины размером 15х6 см, болт 0,5 дюйма, ролик поменьше, полосу стали 35 х 60 мм и сварите из них конструкцию в виде буквы «П», предварительно вставив болт с ролик в соответствующие отверстия.
Приварите концы болта к металлическим полосам. У вас должен получиться своеобразный рожок с отверстием большего диаметра ближе к открытому краю.
К основанию получившегося рога нужно приварить ручку-трубу.
Приварите опорную пластину для трубы к металлической раме. Расстояние от линии стержня до оси центрального болта должно равняться радиусу большого ролика плюс 0,5 дюйма.
Приварите полосу 15 x 6 см под станиной для фиксации в тисках.
Вставьте в рожок большой ролик, прикрепите конструкцию к центральному болту и накрутите сверху гайку.
Зажать трубогиб в тиски и провести первые испытания.
Важные нюансы изготовления:
Фотогалерея
Фото
Перед работой смазать внутренний канал малого валика машинным маслом или литолом
Для усиления крепления центрального болта его можно вкрутить в нить предварительно нарезанная в отверстии
Если вы забудете установить ролик в рупор и приварить болт, придется переделывать всю конструкцию
Опорный брус необходимо усилить 2-3 уголками, так как он испытывает сильные нагрузки в горизонтальной плоскости
Стопорная планка должна быть приварена по всей длине, так как на нее действуют большие радиальные нагрузки
При креплении конструкции на центральный винт между роликами необходимо поставить дюймовую трубу для оценки правильности сборки
Труба должна прочно удерживаться между роликами. Его исходное положение должно быть параллельно нижнему стопорному стержню
Покраска трубогиба вряд ли будет долговечной, но замедлит коррозию металлических элементов
Материалы для ручного трубогиба
Центровой болт с резьбой и приваркой
Приварка болта к П-образной конструкции
Формирование опорной плиты на основе
Крепежная планка приваривается снизу к основанию
Надавливание кулачка на центральный винт
Вид сбоку на вальцовый станок
Окрашенный готовый вальцовый станок
Слабое место во всей получившейся конструкции – сварные швы, поэтому в процессе изготовления трубы им уделяется особое внимание Бендер.
Трубогиб автомобильный ступичный
Еще один уникальный трубогиб от народных умельцев — инструмент, собранный из металлического профиля и автомобильных ступиц. Его конструкция массивна и проста, что позволяет не беспокоиться о поломках в процессе эксплуатации.
Процесс изготовления такого трубогиба следующий. Две автомобильные ступицы с поворотным кулаком или точеными валами привинчены или приварены к раме так, чтобы они могли вращаться вокруг своей оси.
Между ступицами имеется направляющий неподвижный швеллер, который можно сварить из двух уголков. Швеллер меньшего размера расположен внутри направляющей конструкции, к одному краю швеллера приварена третья ступица с осью вращения, а ко второму — гайка или резьбовая втулка для нажимного болта.
По краям направляющего швеллера привариваются планки или уголки для ограничения вертикальных перемещений подвижной части конструкции. Край основного паза закрыт листом металла с отверстием для прижимного винта. С другой стороны пластины к винту приварена ручка ворот.
В результате получается вальцовый гибочный станок с местным усилием зажима. Если к верхней части подвижной втулки прикрутить ручку для вращения, то с помощью такого инструмента появляется возможность согнуть профиль по всей длине.
Фотогалерея
Фото
Широкий обод автомобильных ступиц может мешать сборке трубогиба, поэтому его лучше сразу срезать болгаркой
Направляющий канал также можно сварить из листового металла , но предпочтительнее одноканальный канал
Для предотвращения поперечного смещения внутреннего канала к его сторонам можно приварить дополнительные куски листового металла
Втулка прижимного винта должна быть хорошо смазана машинным маслом
Вместо обычных металлических пластин в качестве ограничителей можно использовать уголки: они дополнительно уменьшат колебания внутреннего канала в желобе
Прижимной винт не должен упираться в подвижные элементы ступицы
Ограничительная втулка должна быть приварен к винту, чтобы ограничить его движение наружу.
Благодаря высокому качеству ступичных подшипников ручку прижимного вала можно сделать с одной стороны, главное, чтобы она не сломалась
Ступица автомобиля, приваренная к станине
Швеллер направляющий угловой
Швеллер внутренний подвижный с ограничителями
Втулка под прижимной винт
Уголки верхние краевые
Внешний вид прижимного механизма
Винтовая ограничительная муфта
Ручка поворота втулки
Рассматриваемый трубогиб является мощным и универсальным инструментом, который можно собрать с минимумом затрат, ведь старые ступицы в автосервисах можно сдать по цене металлолома.
Изготовление трубогиба
Трубогиб — самый простой инструмент для деформации металлического профиля и труб, который вы можете изготовить самостоятельно.
Для его изготовления потребуются такие изделия:
домкрат автомобильный;
два швеллера шириной 100 мм и длиной 60 см;
четыре уголка со сторонами 50 мм и длиной 40 см;
основание кровати;
два валика в форме песочных часов со сквозными центральными отверстиями;
2 болта для крепления роликов;
Насадка полукруглая для домкрата с внутренней выемкой.
Если заготовка сырья и процесс сборки кажутся вам излишне трудоемкими, то лучше приобрести готовые. С правилами подбора снаряжения ознакомит наша рекомендуемая статья.
Для изготовления домкрата вам потребуется:
Приварите четыре угла в вертикальном положении к станине.
В каналах от центра к краю просверлите отверстия под болты, которые будут удерживать ролики с обеих сторон.
На каждые два угла поставить швеллер с ребром и приварить его. Оба швеллера должны быть обращены основаниями друг к другу, а расстояние между ними должно быть равно длине роликов.
Вставьте ролики между каналами в симметричных местах и закрепите их болтами.
Установите полукруглую насадку на винтовой домкрат и поместите гидравлический инструмент в центр станины между каналами.
После сборки конструкции можно положить трубу на дно роликов и прижать ее по центру полукруглой насадкой с помощью домкрата.
Галерея изображений
Фото
Детали ржавого домкрата
Установка роликов между швеллерами
Установка насадки домкрата
Как работает домкрат?
Недостатком этого приспособления является его статичность, т. к. прокрутить всю длину профиля через трубогиб не получится.
К преимуществам домкрата-гибочного станка можно отнести невысокую стоимость, простоту конструкции и отсутствие необходимости тяжелого физического труда.
Желающие сделать станок для работы с профильными трубами найдут много полезной информации, с содержанием которой советуем ознакомиться.
Выводы и полезное видео по теме
Представленные видео материалы помогут ознакомиться с приведенными выше рекомендациями по изготовлению самодельных трубогибов в динамике, а также познакомят с дополнительными вариантами сборки этих инструментов из подручных материалов.

Видео №1. Роликовый домкрат:

Видео №2. Изготовление трубогиба:

Видео №3. Сборка ступичного трубогиба:

Видео №4.
No related posts.
