Каркас дома из бруса своими руками: сборка и монтаж стены

Каркасная технология необыкновенно популярна в частном малоэтажном строительстве. Сооружение такое имеет небольшой вес, а, значит, не требует заглубленного фундамента, довольно быстро возводится, и подходит для возведения как временных жилищ, так и стационарных.

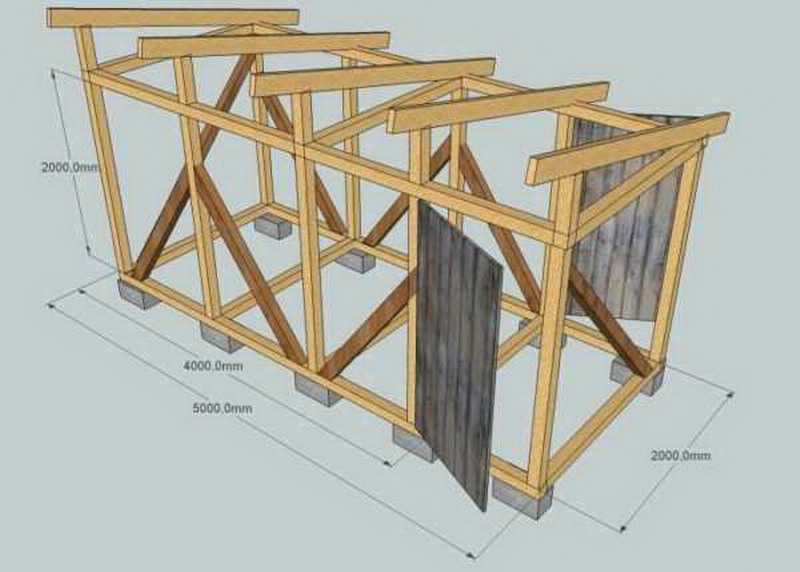

Каркас из бруса

Особенности каркасного дома

Основой такого здания является легкая каркасная конструкция, состоящий из верхней и нижней обвязки, несущих стоек, подкосов и специальных элементов для оконных и дверных проемов. Типичный проект – двухэтажное здание, в котором второй этаж составляет мансарда. Устройство объекта довольно простое, не требует применения специальной строительной техники и может быть возведен своими руками.

Фундамент под каркасный дом сделать довольно просто. Сооружается ленточный мелкозаглубленный или столбчатый. Его главная задача – создать жесткое основание для нижней рамы. Большую прочность конструкции обеспечивают закрепленные при заливке анкера или шпильки для сборки нижней обвязки.

Перед тем как сделать каркас из бруса фундамент выстаивается не менее 7 дней. Полную прочность бетона достигается спустя 4 недели, но, как правило, 7 дней достаточно для начала работ.

Материалы и инструменты

• Деревянный брус – обычно для нижней и верхней обвязки используют элементы с сечением в 150*150 мм, даже если предполагается сооружать каркас дома из бруса 100х100 мм. Для несущих стоек применяют материал сечением 50*100 мм, а для угловых – 100*100 мм.

При строительстве сезонного жилья или хозяйственных построек допускается устройство каркаса из досок. Дело тут не столько в прочности конструкции, сколько в недостаточной теплоизоляции тонких досок.

Каркас из деревянного бруса должен быть выполнен из одной и той же древесины. Разные породы имеют разный коэффициент расширения, что неминуемо приведет к взаимному разрушению элементов. Лучшим материалом считается дуб, но применяют и другие лиственные породы.



Для крепления используются гвозди, анкерные болты, гайки с широкими шайбами – для предотвращения утопления гайки в древесине. Однако если есть небольшой плотницкой опыт, профессионалы советуют использовать крепеж на нагели, так как дерево в контакте с металлом подвергаются гниению куда интенсивнее. К тому же древесина дает усадку и металлический крепеж ослабляется со временем. Изготовление нагелей дело несложное.

• Антисептики для обработки древесины, казеиновый клей.
• Отвесы, строительный уголок.

• Плотницкие инструменты – стандартный набор.
• Может понадобиться лебедка. Сборка и монтаж каркаса из бруса могут проводиться в вертикальном или в горизонтальном положении. Последний способ считается лучшим, так как позволяет соблюдать точную вертикальность и горизонтальность элементов. Но в этом случае и понадобится лебедка, чтобы поднять готовую конструкцию и закрепить.

Технология монтажа

Перед строительством древесина обязательно обрабатывается антисептиками со всех сторон, включая торцы. Не лишней будет обработка антипиренами. Если влажность дерева высока – естественная сушка, то монтировать его нужно как можно скорее и тут же обшивать ОСБ.

Поверхность ростверка или ленточного фундамента должна быть ровной. Если перепады высоты составляют более 1 см, его необходимо выровнять, выждать не менее 7 дней, а затем начинать работу.

1. Перед тем как собрать обвязку своими руками нужно гидроизолировать фундамент.
2. Чтобы построить каркас стены из бруса 150х150, возводят нижнюю обвязку. Для этого дерево укладывают на поверхность фундамента и крепят анкерными болтами с дистанцией в 1–2,4 м, или же скрутками к анкерам, вмонтированным в фундамент.
3. В уголках брус соединяют между собой выборкой в полдерева или в лапу. Крепеж проводится нагелями из дерева, для чего на участках стыковки просверливаются отверстия под нагель. Очень внимательно нужно следить. чтобы полученная опорная рама была строго прямоугольной. На фото – готовая нижняя обвязка.
4. Угловые стойки закрепляются первыми. Если для соединения дерева использовался нагель, то опора монтируется на нагель, для чего перед установкой нужно сделать отверстие. Если на гвозди, то стойка крепится металлическими уголками. Опоры закрепляются укосинами.
5. Остальные стойки можно установить врубкой или на металлические уголки. Шаг между ними – 0,5 –0,6 м. Дополнительные ставятся на участках, где к внешней стене примыкает внутренняя перегородка. Также требуют усиления оконные и дверные проемы.
6. Каркас из бруса своими руками усиливают раскосами – диагональными связками. Для них выбирается доска из той же древесины шириной в 1/3 или ½ от ширины рамы.
7. Верхняя обвязка монтируется на концы вертикальных стоек таким же образом, как стойки закреплялись к нижней – либо врубкой, либо на металлические уголки. Брусья между собой соединяются врубкой.
8. Когда готова верхняя обвязка, начинают сборку балок перекрытия. Доски рекомендуют крепить врубкой – 30–50%.
9. В ячейки конструкции закладывают теплоизоляционный материал. Толщина и вид теплоизолятора должны соответствовать требованиям региона по утеплению. Например, лист пенополистирола толщиной в 40 мм обеспечивает такой же уровень теплоизоляции, как 45 мм минеральной ваты, 140 мм древесины или 860 мм красного кирпича.

видео-инструкция как собрать своими руками, особенности материала 100х100, каркасной бани, цена, фото

Статьи

Каркасные конструкции, так распространенные во всем мире добрались и до нашей великой родины. Основные причины такой популярности давно известны, и прежде всего, это простота сборки и доступность материалов. Но главным секретом здесь является приемлемая стоимость всего проекта, ведь каркас из бруса 100х100, вместе с фундаментом, утеплителем, обшивкой и крышей обходится в несколько раз дешевле бревенчатого сруба или дома из профилированного бруса. О тонкостях возведения таких каркасов мы сейчас и поговорим.

Фото возведения каркаса.

Подготовительные мероприятия

Любая капитальная конструкция нуждается в добротном фундаменте, не являются исключением и строения каркасного типа. В нашей стране предпочитают использовать мелкозаглубленный ленточный фундамент, но его обустройство процесс достаточно долгий и тяжелый с точки зрения трудозатрат. Плюс такие основания нельзя монтировать на пучинистых грунтах.

Если возводится легкий дачный домик или небольшой каркас бани из бруса, можно обойтись монтажом столбчатого фундамента. Инструкция здесь довольно проста. Садовым буром высверливаются лунки под будущие столбы, в них трамбуется небольшая песчано-гравийная подушка. Далее вставляются трубы из свернутого рубероида, арматурный каркас и заливается бетон.

Самодельная свая изнутри.

Важно: при бетонировании столбов своими руками, инструкция требует залить раствор на 2/3, приподнять трубу из рубероида на 100 мм и подождать пока бетон начнет схватываться.
После чего труба заполняется раствором полностью.

Но самым быстрым и надежным вариантом будет использование в качестве фундамента так называемых свай-шурупов. Металлические винтовые сваи делаются из толстостенной трубы с заостренным концом.

Вначале стержня винтом наваривается широкая железная полоса. Такие опоры заходят в грунт на глубину порядка 2 м и могут выдержать даже солидный каркасный или деревянный дом в нескольких уровнях.

Винтовые сваи.

Совет: сваи-шурупы считаются оптимальным вариантом.
Ведь бетонный столб будет выстаиваться минимум месяц.
Ленточный фундамент должен выстояться порядка полугода.
А металлические винты вкручиваются своими руками за 1 день, и строить можно сразу.

Что касается самого материала, то наиболее распространенным сечением для возведения стен и промежуточных опор является сосновый квадратный пиленый брус 100х100 мм. При этом в качестве коренного венца и горизонтальной обвязки под перекрытие зачастую используется брус сечением 150х150 мм.

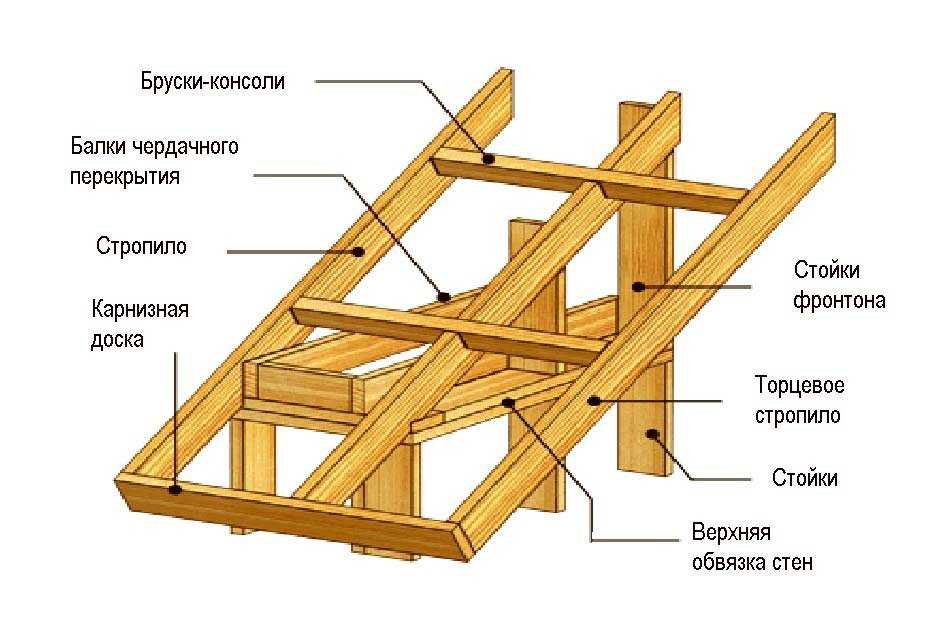

Устройство стены.

Когда собирается каркасная баня своими руками из бруса, специалисты рекомендуют уделить особое внимание защите от влаги. В домашних условиях качественную обработку провести тяжело, поэтому для коренных венцов и несущих конструкций лучше сразу взять уже обработанный брус из лиственницы или клееный брус.

Важно: не рекомендуется использовать для строительства свежеспиленный лес.
Цена у него конечно небольшая, но велика вероятность того, что в процессе высыхания балки начнет вести.
Кроме того, качественно пропитать такой лес не получиться.

Естественно нужно будет запастись гвоздями, анкерами и саморезами. Для крепления стоек понадобятся армированные уголки. Помимо традиционного плотницкого инструмента не лишним будет иметь еще хорошую торцовочную пилу.

Набор инструмента.

Возведение каркаса

Каркас можно собирать блоками или непосредственно на фундаменте. Для простых сооружений типа бани, удобнее монтировать прямо на фундаменте. Но перед тем как собрать конструкцию, желательно обзавестись подробным эскизом, с указанием всех размеров. Такой эскиз можно заказать или нарисовать самостоятельно, главное четко представлять технологию строительства.

Характеристики каркасных домов.

Технология обустройства нижней обвязки

Нижняя обвязка или как ее еще называют коренной венец, монтируется непосредственно на фундамент.

Вне зависимости от материала, используемого для обустройства основы, между фундаментом и балкой обязательно делается гидроизоляционная прокладка.

• Самым сложным является монтаж балки на монолитное тело бетонного фундамента. Брус должен укладываться по уровню, строго горизонтально. Если перепады высоты ощутимые, то лучше залить небольшую выравнивающую стяжку поверх бетонного монолита. В случае, когда отклонение не превышает 10 мм можно обойтись подкладыванием под балку небольших деревянных планок или выравнивания горизонта путем строгания верхней части балки;

Монтаж анкерами.

• Сама балка к монолиту крепится металлическими анкерами. Как правило, шаг фиксации здесь составляет порядка 1 – 1,2м. В некоторых случаях длинный цельный брус можно фиксировать с шагом до 2м. Но какого бы размера не был брус, он должен крепиться к основе минимум двумя анкерными болтами;
• Технология фиксации при этом традиционная. После точной разметки в бетонном монолите высверливаются отверстия, после чего в них вставляется дюбель и анкерным болтом притягивается балка. Каркас бани из бруса — конструкция небольшая, для ее фиксации достаточно чтобы анкер вошел на глубину около 100 мм. Для более массивных зданий с высокой парусностью, глубина заложения анкеров может доходить до 200 мм;

Фиксация анкером с широкой шайбой.

Важно: при монтаже коренных венцов на винтовые сваи деревянный монолит крепится болтами с толщиной не менее 10 мм к металлическому горизонтальному оголовку.
В этом случае, для надежности, снизу на болт обязательно одевается гравер и дополнительная контргайка.

• Головки болтов сверху должны быть шестигранные, приспособлены под ключ. В данном случае не допускается, чтобы головка была сделана под отвертку. Помимо этого, под все анкерные болты сверху устанавливаются широкие шайбы, дабы при нагрузке головка не «утонула» в дереве;
• Качественная сборка каркаса из бруса, не мыслима без грамотного обустройства углов. Само угловое соединение балок может быть выполнено двумя традиционными способами, вполдерева или в лапу.

Соединение углов.

• Фиксироваться угол может при помощи саморезов, гвоздей, уголков или нагелем. Нагель это круглая или квадратная планка, как правило, сделанная из твердой древесины. Она загоняется в специально заготовленное сквозное отверстие, находящееся по центру соединения. Но помимо этого, нагель еще служит дополнительным стержнем для фиксации угловой вертикальной стойки и должен возвышаться над коренным венцом минимум на 100 мм;

Схема монтажа нагеля.

Монтаж стоек и верхней обвязки

• Любой такой монтаж начинается с обустройства угловых вертикальных стоек. Если предусмотрена фиксация нагелем, то предварительно в торце балки нужно будет высверлить отверстие под нагель соответствующего диаметра и глубины. Вне зависимости от того есть нагель или его нет, стойка укрепляется металлическими уголками с фиксацией на саморезы;

Совет: как уголки, так и саморезы лучше сразу брать оцинкованные.
Цена на них ненамного выше, нежели на черный металл, но в случае попадания влаги или образования конденсата, вы будете уверены в том, что металл уголка толщиной в 2 мм не сгниет и шляпки саморезов то же останутся целыми.

Оцинкованный уголок.

• Расстояние между стойками зависит от ширины утеплителя, который вы собираетесь закладывать в стены. Помимо уголков стойки могут крепиться путем врезки в нижнюю и верхнюю обвязки. Глубина таких пазов составляет 30 – 50% от размера балок;
• Высота вертикальной балки, в случае крепления только уголками соответствует высоте перекрытия. Если планируется врезка, то к высоте перекрытия добавляются еще 2 глубины врезки.
  Заметьте, специалисты не рекомендуют на балках сечением менее чем 150х150 мм делать врезку, так как в этом случае значительно уменьшается несущая способность бруса;

Варианты установки стоек.

• Дабы вертикальные стойки стояли прочно, и можно было качественно установить верхнюю обвязку, рекомендуется временно закрепить балки наклонным упором. Для этого можно использовать длинную доску любой толщины и конфигурации. Верхняя обвязка, по сути, является зеркальным отображением нижней, соответственно и монтируется она также;

Временные упоры.

• В некоторых случаях вертикальные стойки фиксируются четырьмя дополнительными укосами, 2 сверху и 2 снизу. Но специалисты говорят, что это необходимо делать только в случае облицовки деревянной вагонкой. Если планируется обшивка листами USB или фанерой с толщиной от 10 мм, то укосы не нужны, плюс они будут мешать укладывать утеплитель.

Стационарные упоры.

Важно: потолочные балки и лаги для монтажа чернового пола крепятся аналогично вертикальным стойкам.
Как и в случае со стойками монтаж может быть выполнен металлическими уголками или путем накладки и врезки в массив.

Монтаж балки перекрытия.

На видео в этой статье показано как собрать конструкцию.

Вывод

В качестве итога отметим, что сборка каркаса из бруса занятие хотя и не сложное, но требующее внимания и аккуратности. Зачастую большинство хозяев предпочитает покупать готовые наборы, в которых все деревянные бруски отмерены и промаркированы, их остается только сложить как конструктор. Ко всему этому, еще прилагается подробный эскиз и пошаговая инструкция.

Каркас, обшитый листами.

Соединения и строительство деревянного каркаса – Новости Матери-Земли

Что такое деревянное каркасное строительство? Постройте проверенный временем деревянный каркас, используя соединения деревянного каркаса в этом практическом руководстве, дополненном полезными советами.

Традиционный деревянный каркас прекрасно выглядит, очень прочен и долговечен. Несмотря на то, что требуется время, чтобы сделать врезное и шиповое соединение и закрепить его деревянной шпилькой (деревянным гвоздем), чувство гордости и выполненного долга стоит затраченных усилий. Именно так на протяжении столетий строили здания плотники, используя простые ручные инструменты, в основном пилу, молоток и острое долото.

Многие люди, даже профессионалы, путают каркасную конструкцию со стоечно-балочной конструкцией. В обоих методах используются тяжелые бревна, что объясняет путаницу между ними. В традиционном деревянном каркасе используются сложные врезные и шиповые соединения, закрепленные деревянными штифтами (древесными гвоздями), тогда как в столбах и балках часто используются простые соединения внахлестку и даже металлические крепежные детали для скрепления частей. Для заполнения промежутков между бревнами использовались различные материалы, такие как плетень и мазок (палки и грязь), кирпичи, штукатурка и солома. Деревянно-каркасные конструкции могут быть отделаны разными способами, как и современный дом, построенный из палочек, — среди них фанера, обшивка, доска и обрешетка, черепица или даже штукатурка. Сегодня дома, как правило, строятся из стержней 2 × 4 или 2 × 6 и обшиваются фанерой, чтобы придать каркасу жесткости и предотвратить его раскачивание.

Советы по упрощению деревянного каркаса:

• Используйте обработанную под давлением древесину для накладок порогов и балок пола, северную сосну для остальных.
• Купите пилу для грубой резки (мы использовали пилы Bahco Profcut и Superior), чтобы резать большие пиломатериалы и соединения внахлестку. Циркулярная пила и стамеска также могут использоваться для соединений внахлестку, но их труднее точно контролировать. Слик рамщика полезен для отделки (подрезки) шипов и соединений внахлестку.
• Используйте разметочный шаблон, чтобы найти центр бревен, отметьте шипы и пазы и т. д. Для повторяющихся соединений сделайте картонный шаблон и используйте кусок дерева размером с шип, чтобы проверить каждый паз на соответствие.
• С помощью электродрели и сверла 3/4″ высверлите большую часть отходов из пазов и закончите с помощью зубила для каркаса 1-1/2″. Отметьте вокруг паза неглубокие надрезы долотом перед сверлением, чтобы предотвратить расщепление краев.
• Когда соединения порогов внахлест закончены, вырежьте временные штифты, чтобы удерживать их на месте, пока вы будете регулировать балки. Используйте длинный уровень и угольник, чтобы установить их на место, при необходимости на блоки. Убедитесь, что диагонали равны.
• Временно установите верхние пластины вверх дном на выровненные подоконники, пока вы делаете и устанавливаете угловые стойки, скобы и шпильки. Таким образом, вам не придется постоянно поднимать тяжелые верхние пластины каждый раз, когда вы хотите проверить соединение на соответствие (но вам придется помнить, какая сторона какая, когда он перевернут…).
• Во время работы нумеруйте каждое соединение стамеской или перманентным маркером. И никогда не думайте, что он подходит — проверьте его, прежде чем пытаться собрать всю раму. Каждое новое соединение стягивает всю конструкцию и оставляет меньше права на ошибку.
• Это здание спроектировано таким образом, что вертикальные доски обшивки прибиваются к внешней стороне каркаса. Если вы собираетесь использовать горизонтальную нахлестку, шпунт и паз или обшивку, дополните основные стойки шпильками 2 × 4, расположенными на расстоянии 24 дюйма друг от друга; это позволит вам изолировать между стойками и закрыть их гипсокартоном.
• Рисовать планы на бумаге с сеткой 1/4″; для здания 10’×12’ используйте два квадрата на фут, а для более крупного здания — один квадрат на фут. Если вы планируете что-то действительно большое, проконсультируйтесь с архитектором или инженером-строителем, имеющим опыт работы с деревянным каркасом. Для удобства доступа рассмотрите возможность размещения двери в самой высокой точке участка.
• Большинство лесопильных складов и домов благоустройства не имеют в наличии материала, подходящего для деревянного каркаса, но они могут заказать его для вас; если вы живете в деревне или у вас есть доступ к лесопилке, вы можете получить древесину значительно дешевле. Северная сосна будет намного легче дуба, если у вас нет армии помощников.
• Если у вас есть помощники, почему бы не устроить вечеринку с деревянным каркасом?

Как построить деревянный каркас

Выложите сарай с помощью веревки каменщика и четырех деревянных кольев. Воспользуйтесь уровнем и проверьте, чтобы диагонали были прямыми.

Вырежьте нахлестные соединения на концах обработанных давлением порожков 6×6 с помощью пилы для грубого распила древесины. Установите основание, уровень и квадрат, на бетонных блоках.

Каркасным зубилом прорежьте пазы 2″×2″ через соединения внахлестку (помните, что угловые стойки имеют размер 5″×5″). Поместите кусок дерева под паз, чтобы избежать расщепления, и переверните балку, чтобы закончить разрез с другой стороны. Используйте столярный угольник, чтобы убедиться, что стороны паза прямые.

Используйте обработанные под давлением пиломатериалы 4×6 для балок пола, вставив их в карманы длиной 2″ и глубиной 3″ в подоконниках. Сделайте 35-градусный скос на концах балок, чтобы уменьшить напряжение при расширении и сжатии древесины.

Вырежьте шипы на каждом конце угловых стоек 5″×5″, сделав продольные надрезы немного шире отметки и обрезав их, чтобы они соответствовали пазам. На всех шипах скосите края острым долотом или рашпилем, чтобы упростить сборку.

Сделайте соединения внахлестку на верхних пластинах и установите их в перевернутом виде на балки подоконника, пока вы размечаете, вырезаете и устанавливаете шпильки, распорки и пояса. Распорки размером 4″×4″ должны быть закреплены дубовыми колышками (деревянными гвоздями или «желобами»), пропущенными прямо через стойки. Аккуратно просверлите отверстия с обеих сторон.

Вырежьте соединения внахлестку в верхней части стропил 3″×5″ и сделайте надрезы в форме птичьего рта, где они будут опираться на верхние пластины. Отметьте точное место, разложив пробные кусочки на полу. Используйте первое стропило в качестве образца для всех остальных. Обрежьте хвосты стропил достаточно долго, чтобы отводить дождевую воду, но убедитесь, что остается достаточно места для двери (если она будет открываться наружу). Используйте гвозди в соединениях внахлестку и на верхних пластинах.

Когда все подходит, отметьте и вырежьте соответствующие пазы в пластинах порога для шпилек 3″×5″, затем соберите свою армию помощников, чтобы поднять здание. Одновременно установить распорки и распорки может быть сложно — вам может показаться проще сначала собрать торцевую стенку (или «согнутую») на основании, поднять ее на место и повторить процедуру на другом конце, прежде чем установка двух других стен и закрепление их вместе с последними верхними пластинами. Прибейте изгибы к подоконникам с помощью временных диагональных скоб, пока стены не будут закончены. Соберите стропила и прибейте временную коньковую доску к вершинам, пока вы не будете готовы оградить здание.
