Как сделать каркас для подвесного потолка: Как правильно собрать потолочный каркас под гипсокартон по технологии

Как правильно собрать потолочный каркас под гипсокартон по технологии

• Этапы обустройства конструкции
• Какой вид профиля понадобится
• Замеры поверхности
• Разметкаhttps://sdelalremont.ru/image/Podvesnye_potolki.pdf
• Подготовка материалов
• Крепление каркаса и сборка конструкции
• Крепление гипсовых строительных плит и гипсоволокнистых листов
• Устройство проводки
• Заключение

Довольно популярным вариантом оформления потолка становится монтаж гипсокартона, за счет которого можно обустроить оригинальный дизайн. Но для его монтажа необходимо правильно обустроить каркас под гипсокартон на потолок. При его монтаже есть некоторые особенности разметки конструкции, которые стоит учитывать при проведении работ.

Этапы обустройства конструкции

Для начала стоит рассмотреть этапы работы, которые предусматривает монтаж каркаса для потолка из гипсокартона в комнате :

1. Подготовка поверхности.
2. Замеры поверхности и расчет материала.
3. Разметка.
4. Подготовка материалов.
5. Монтаж профилей.

Каждый из них важен в одинаковой степени, потому когда обустраивается каркас для потолка из гипсокартона, схема его составляется еще при подготовке.

Какой вид профиля понадобится

Перед тем, как приступать к рассмотрению технологии устройства конструкции необходимо определится с используемыми материалами, а именно, какой профиль использовать.

Обозначение профилей и отличие в аббревиатуре:

Название профиля без сокращений	Сокращенное название на Российском рынке	Сокращенное Европейское название
Потолочный	ПП	CD
Потолочный направляющий	ПН	UD

В зависимости от своего назначения и требований к конструкции профили могут быть представлены в разных размерах.

Для устройства каркаса на потолке под гипсокартон нам понадобятся два вида профиля, а именно направляющий (ПН) и потолочный (ПП).



Стартовый потолочный ПНПонадобится такой ПП

Также не стоит забывать и о креплениях для профиля, которых также может быть представлено несколько видов:

1. П-образные кронштейны. Просты в использовании, легко сгибаются в местах сгиба, а также предварительно перфорированы по всей площади.
2. Быстроподвес. Такой тип имеет специальные спицы с отверстиями, помогающие соединять детали, которые невозможно соединить прямым подвесом.
3. Крестообразные кронштейны (краб). Обычно применяются в роли перемычек для несущих профилей. Позволяют скреплять их под прямым углом.
4. Также, дополнительно, могут быть использованы соединители, для удлинения профилей.

Соединитель профиля

Замеры поверхности

Для начала стоит провести замер длины и ширины потолка. Исходя из них будут проводится расчеты материалов.

Непосредственно сам материал рассчитывается следующим образом:

• Длину помещения разделяем на 60 сантиметров. Таким образом мы получим количество направляющих креплений.
• Ширина помещения будет служить показателем для длины профилей.
• Также на 60 сантиметров разделяем и ширину, в итоге получаем количество поперечных перекладин из профиля.
• В общей сложности в конечном итоге у нас должна получится сетка из профилей, на которую будет закрепляться листы.
• Теперь умножаем количество направляющих на ширину помещения, после чего количество поперечных креплений на длину и складываем полученные показатели. Таким образом мы получим общую длину профиля, которая нам необходима. Исходя из нее в дальнейшем будет приобретаться сам профиль.



Таким же образом рассчитываются и дюбель-гвоздь для профиля, которые предусматриваются каждые 30-40 сантиметров.



Скачать инструкцию по монтажу подвесных потолков из гипсокартона Кнауф.

Разметкаhttps://sdelalremont.ru/image/Podvesnye_potolki.pdf

Следующим шагом становится разметка потолка под каркас гипсокартона. Для нее нам понадобится рулетка, карандаш, гвозди или саморезы, нить и уровень.

Непосредственно сама разметка проводится следующим образом:

1. В первую очередь определяем уровень будущего потолка.
2. После того, как уровень, на котором будет монтироваться каркас для подвесного потолка из гипсокартона, обозначен, начинаем переносить его показания на поверхность всего потолка.
3. От в каждую из сторон на расстоянии в 60 сантиметров забиваем еще один гвоздь. При этом проверяем, чтобы две отметки были на одном уровне.
4. Таким же образом обустраиваем отметки на расстоянии 60 сантиметров друг от друга по всему периметру комнаты.
5. Теперь необходимо между каждой отметкой по периметру натянуть нити, которые будут первичным указателем.

Далее непосредственно при монтаже необходимо будет натягивать нить между отметками лежащими друг напротив друга, непосредственно при обустройстве каждого профилей.

Важно правильно выполнить разметку согласно размерам ГКЛ.  Для этого необходим чертеж расположения листов гипсокартона на потолке.

Схема расчета распределения листов на потолке.

Подготовка материалов

Теперь необходимо подготовить материалы к монтажу. Можно обрезать профиль непосредственно во время того, как будет проводится монтаж каркаса под гипсокартона на потолок, но лучше будет подготовить его заранее.

Как уже стало понятно, подготовка подразумевает собой вырезку профиля в соответствии с размерами помещения. Для проведения работ нам понадобится рулетка, карандаш и болгарка (или же ножовка для металла).

Нам необходимо сделать каркас для гипсокартона на потолок в соответствии со всеми размерами помещения, потому необходимо вырезать из профиля отрезки. Возьмем для примера комнату размером 4*6 метров, и для нее рассчитаем материалы, и рассмотрим, как их подготовить. Соответственно для больших помещений расчет каркаса из гипсокартона на потолок будет проводиться аналогично.

Для начала нам нужно выбрать профиль и посчитать количество продольных профилей. Они будут крепится по длине помещения. Рассчитываются следующим образом:

1. Как уже было сказано, крепление будет проводится по длине (если длина слишком большая, то крепить лучше по ширине комнаты, расчеты при это проводятся также).
2. Для подсчета количества продольного профиля, делим ширину помещения на шаг крепления: 4,0м/0,5м=8. Таким образом мы выяснили, что нам понадобится 8 профилей, длиной 6 метров.
3. Теперь просчитываем поперечные перекладины. Шаг их крепления также пол метра. Делим длину помещения на шаг, после чего умножаем на количество продольных полос. 6/0,5*8=96. Понадобится 96 отрезков.
4. Отметим, что шаг поперечных креплений можно сделать больше, увеличив его до 70-80 сантиметров, чтобы немного сэкономить материалы.

Проще воспользоваться онлайн калькулятором расчета потолка ГКЛ.

После того, как подсчитано необходимое количество профиля, с помощью ножниц по металлу или болгарки выпиливаем необходимые отрезки.

Крепление каркаса и сборка конструкции

Пришло время крепить каркас на потолок для гипсокартона. Процесс довольно прост, но требует внимания и сосредоточенности. А кроме того, каркас под гипсокартон из металлопрофиля на потолок должен быть закреплен четко по уровню.

Для закрепления нам понадобятся саморезы, шуруповерт, уровень. И также стоит подготовить и профиль. Для работы нам понадобятся следующие:

1. Потолочный профиль (ПП) 60/27.
2. Направляющий профиль (ПН) 28/27

Итак, приступим к разбору технологии  крепления каркас для подвесного потолка из гипсокартона:

1. В первую очередь еще раз проверяем уровень крепления, который был отмечен при разметке, напомним, каркас должен быть идеально горизонтальным.
2. Теперь, над отметками уровня каркаса закрепляем по периметру направляющие профиля.
3. После чего начинаем крепление продольных профилей. Для этого сначала натягиваем нить, между отметками разметки, между которыми будет предусмотрен профиль, и предусматриваем для него крепления повесов.
4. Они представляют собой «П» образные  пластины (кронштейны).
    Закрепляем их непосредственно по разметочной нити, которая показывает уровень каркаса потолка из гипсокартона.
5. После их закрепления можно обустраивать непосредственно сам профиль. Он закрепляется с двух сторон на «П-образном» креплении. При этом нужно четко соблюдать уровень разметки. Нить должна слегка соприкасаться с профилем, но не должна натягиваться им, или висеть на расстоянии.
6. Проверяется ровность как продольными, так и поперечными нитями.
7. Так же закрепляем все продольные профиля в соответствии с выполненными метками.
8. Таким образом, у нас готов первичный каркас на потолок под гипсокартон из металлопрофиля.
9. Теперь приступаем к креплению поперечных профилей. Они крепятся непосредственно к продольным, с использованием крабов. Крепление происходит при помощью саморезов с сверлом.

   Соединение профиля крабом с фиксацией саморезами

10. После закрепления всех профилей, натягиваем нить, между отметками, и поверяем насколько ровно сделан каркас из профиля под ГКЛ потолок. Напомним, нити должны лишь слегка соприкасаться, но не натягиваться и не провисать под профилем. В дополнение проверяем ровноту правилом.

После проверки можно сказать, что каркас на потолок под гипсокартон подготовлен. Теперь узнайте подробно, как правильно крепить листы ГКЛ.

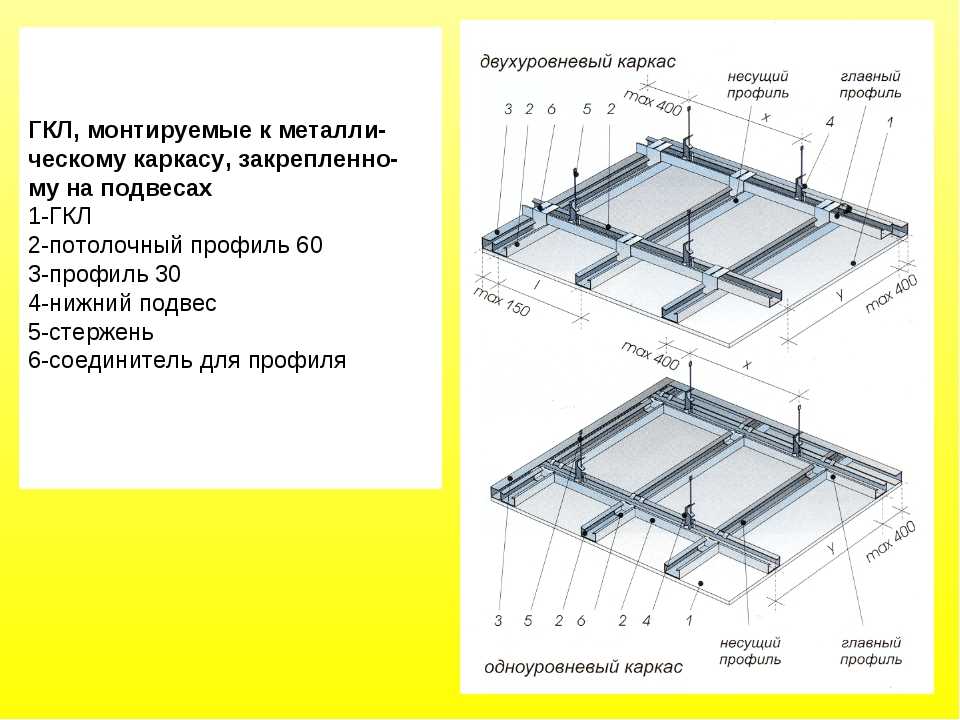

Но это касательно одноуровневого, но стоит еще рассмотреть и двухуровневые потолки с подсветкой.

Крепление гипсовых строительных плит и гипсоволокнистых листов

Крепление гипсовых строительных плит и гипсоволокнистых листов к профилям (брускам) осуществляется, в основном, поперек несущих профилей. Для удобства последующего шпаклевания рекомендуется с листов, примыкающих длиной стороной к стене, предварительно срезать
продольную кромку.
Установить с помощью подпорок или телескопического подъемника гипсовые строительные
плиты или гипсоволокнистые листы в проектное положение и закрепить их к каркасу. Гипсовые
строительные плиты или гипсоволокнистые листы подгоняются друг к другу и привинчиваются
к каркасу шурупами, при этом не должна допускаться их деформация. Укладка изоляционного
материала (при необходимости) производится параллельно с монтажом каждого листа обшивки. Толщина и плотность изоляционного материала должна быть рассчитана и учтена в нагрузках при выборе типа и конструкции подвесного потолка.
Смежные листы при монтаже подвесного потолка должны монтироваться вразбежку со смещением друг относительно друга не менее чем на шаг несущего профиля.

С торцевых кромок гипсовых строительных плит, не оклеенных картоном, при помощи кромочного рубанка необходимо снять фаску под определенным углом (22,5°) на глубину 2/3 толщины
листа.
Гипсовые строительные плиты или гипсоволокнистые листы закрепляются к каркасу самонарезающими шурупами, располагаемыми с шагом 150 мм вразбежку на смежных листах на расстоянии:
• для гипсовых строительных плит не менее 10 мм от оклеенного картоном края листа и не
менее 15 мм от обрезанного;
• для гипсоволокнистых листов не менее 10 мм от края листа.
При применении гипсоволокнистых листов толщиной 12,5 мм шаг шурупов увеличивается
до 200 мм. Для крепления гипсовых строительных плит к каркасу применяют самонарезающий
шуруп TN, а для гипсоволокнистых листов – самонарезающий шуруп MN.

Устройство проводки

Также на фазе монтажа каркаса под гипсокартон необходимо сразу подготовить проводку под осветительные приборы. Ее укладка осуществляется по гофрированным трубам от ближайшей распределительной коробки.

Электропроводка в гофре на потолке

Здесь нужно отметить несколько нюансов, которые необходимо учитывать:

1. Для устройства проводки необходимо или приобретать профиль в котором предусмотрены специальные отверстия для электропроводки, или же заблаговременно их обустроить самостоятельно.
2. Крепление гофрированной трубки проводится с помощью специальных клипс или хомутов с шагом в 30-40 сантиметров.

Более подробней об устройстве электропроводки можете узнать в отдельных материалах.

Заключение

Теперь вы узнали, как собрать каркас из профиля для гипсокартона на потолок и можете сделать это сами (конечно понадобится помощник). Кроме того, отметим, что есть важные моменты при работе с гипсокартоном. Для закрепления изученного материала рекомендуем вам ознакомится с несколькими видеороликами, в которых наглядно показано, как сделать каркас для гипсокартона для потолка.

Видео:

Видео:

Видео:

монтаж каркаса потолка из профиля под гипсокартон, как сделать правильный каркас из металлопрофиля, установка

Содержание:

Что такое каркас и его назначение
Виды каркасов для гипсокартона
Разнообразие профилей для сборки каркасов на потолке
Подвесы и соединительные элементы
Крепежи для каркасов из металлопрофиля
Проектирование и выполнение расчета
Подготовка потолочной поверхности
Сборка ячеистого каркаса
Установка поперечного каркаса
Создание многоуровневого каркаса
Видео

Сборка каркаса для потолочной конструкции из гипсокартонных плит является ответственным процессом, для выполнения которого требуется особая внимательность, поскольку от правильности монтажа зависит прочность создаваемого покрытия и его внешний вид.

Что такое каркас и его назначение

Одним из популярных отделочных материалов для оформления потолочной поверхности считаются листы гипсокартона. То, насколько привлекательным получается внешний вид конструкции, и ее долговечность зависит от правильности проектирования и сборки каркаса потолка из ГКЛ под перекрытием из бетона или древесины.

Если при его обустройстве по незнанию или невнимательности допущены ошибки и просчеты, приходится переделывать всю работу полностью. Поэтому так важно знать, как следует собирать каркас, который представляет собой несущую конструкцию, монтируемую из линейных элементов таких, как стальной профиль или деревянный брус.

Он предназначается для удержания гипсокартонных листов под потолочной основой, так как не существует другого способа, как можно их закрепить. Кроме этого, каркас служит для выравнивания потолков, поверхность которых обычно в квартирах далека от ровных плоскостей. Этот недостаток можно исправить путем установки подвесной системы из профилей и ГКЛ.

Еще одной задачей монтажа каркаса под гипсокартон на потолок является обустройство пространства для укладки электропроводки под светильники, встраиваемые в материал покрытия.

Виды каркасов для гипсокартона

На классификацию каркасов для гипсокартона влияет несколько критериев:

• применяемый материал;
• количество ярусов;

В зависимости от используемых материалов для сооружения каркаса для гипсокартона на потолок, он может быть:

1. Деревянным. Для его изготовления задействуют брус. Такую конструкцию сооружают нечасто, поскольку она получается дорогостоящей и при этом не обладающей достаточной прочностью и долговечностью, а также восприимчивой к повышенной влажности. Кроме этого, деревянный брус следует подвергать обязательной обработке антисептиками — защитой от гниения и бактерий, и антипиреном – средством от возгорания. Главное преимущество данной конструкции заключается в ее экологической чистоте.
2. Металлическим. Чтобы его собрать, потребуются несколько видов профилей. Элементы из металла стоят дешевле, отличаются прочностью и долговечностью. На сегодняшний день технология монтажа каркаса из металлического профиля на потолок полностью отработана, процесс этот несложен и не слишком трудоемок. Если сборка планируется в помещении с высоким уровнем влажности, тогда предпочтительнее использовать оцинкованные изделия.

Одновременно каркасы, сделанные из металлопрофиля, подразделяются на:

1. Ячеистые. Состоят они из линейно расположенных элементов и перемычек, которые устанавливают между ними перпендикулярно и с одинаковым интервалом. Каркасы получили такое название, поскольку профили и перемычки образуют в них ячейки одного размера прямоугольной или квадратной формы.
2. Поперечные. В данном случае каркас собирают из поперечно установленных металлических профилей, которые закрепляют в направляющих. На поперечную систему необходимо меньше материалов, чем на ячеистую конструкцию. Одновременно процессу создания такого каркаса на этапе проектирования и нанесения разметки требуется больше аккуратности.

Каркас в соответствии с количеством ярусов бывает:

1. Одноуровневым. При его сооружении деревянные балки или профили располагают в единой горизонтальной плоскости, в результате чего образуется ровный гипсокартонный потолок, у которого на всем протяжении одинаковая высота.
2. Многоуровневым. Этот каркас потолка из гипсокартона собирают при обустройстве нескольких ярусов и для создания плавных обводов и сложных фигур. Также с его помощью собирают многоуровневую потолочную конструкцию, где материал обшивки крепят по периметру стен, а в центре размещают натяжное полотно из ткани или поливинилхлорида.

Разнообразие профилей для сборки каркасов на потолке

Для сооружения каркаса для потолка из ГКЛ потребуются:

• профили;
• подвесы и соединительные элементы;
• крепежные изделия.

При создании подвесной конструкции задействуют металлические профили разных типоразмеров. Если оформление потолочной поверхности будет производиться в помещениях с постоянно повышенным уровнем влажности, это обычно ванная, санузел и кухня, тогда нужно использовать оцинкованную продукцию, поскольку она более устойчива к коррозийным процессам. Подобный каркас потолка из профиля прослужит гораздо дольше и более высокая цена на него оправдает себя.

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Профиль является длинным изделием, сделанным из листа металла с цинковым покрытием. Его размеры и величина сечения зависят от задач, которые ему необходимо выполнить в конструкции каркаса.

Используемые комплектующие изделия подразделяются на несколько категорий:

1. Потолочный профиль (ПП или CD). Он имеет в сечении П-образную форму, ширину 60 и высоту 27 миллиметров. На полке профиля присутствуют канавки, придающие ему повышенную прочность и требуемую жесткость. Является основным элементом каркасного потолка из гипсокартона, поскольку именно к нему прикрепляют листы материала для отделки.
2. Потолочный направляющий профиль (буквенное обозначение ПНП или UD). Имеет аналогичное сечение, но иные параметры – его высота составляет 28, а ширина 27 миллиметров. Крепят профиль данного вида вдоль периметра помещения под потолком. Выполняет направляющую функцию для ПП профилей. На нем имеются готовые отверстия под крепежные детали.
3. Арочный профиль обозначается сокращенно ПА. Его задействуют для сборки каркасов криволинейной формы, к примеру, волнообразной. ПА обычно используют при необходимости создать многоярусную гипсокартонную конструкцию. Высота изделия равна 60 миллиметров, а ширина – 27 миллиметров. У данного профиля отсутствуют продольные ребра жесткости.
4. Угловой профиль (ПУ). Это элемент небольшого размера с многочисленными отверстиями. Его используют с целью придания углам дополнительной прочности и точного соблюдения их размеров.

Важно различать ПНП и обычный направляющий профиль (ПН). Последние изделия применяют для сборки каркасов для обустройства гипсокартонных перегородок и отделки стен при помощи этого материала.

Подвесы и соединительные элементы

Профили выполняют функцию балок, их нужно не только прикрепить к потолочному перекрытию, но и соединить между собой, в противном случае они оказываются бесполезными. Подвесы и соединители обеспечивают сборку каркаса под гипсокартон из металлопрофиля на потолок.

Следующим после профилей по важности считается П-образный подвес, он представляет собой скобу, производимую из катаной стали, у которой ширина равна 27, а высота — 60 миллиметрам. Ее ширина аналогична ширине ПП профиля.

По всей длине «лапок» подвеса имеется большое количество парных отверстий, расположенных с одинаковыми промежутками. На основании этого элемента имеются крепежные отверстия для фиксации анкерных болтов на перекрытиях из бетона и саморезов на деревянной основе.

Именно на подвесы для каркаса из металлопрофиля на потолок приходится наибольшая степень нагрузки, поэтому специалисты не рекомендуют экономить деньги на их применении.

Функция, которую должны выполнять соединители, понятна из их названия. Ими пользуются для соединения профилей в определенном положении между собой.

Производители выпускают много разных соединителей:

1. Продольный. Предназначается для соединения ПП между собой. С помощью этого типа соединителей можно создавать конструкции большей длины, чем этот параметр у одного профиля, если ее оказывается недостаточно.
2. Угловой. Является отрезком профиля, имеющим в центре пропил и сгиб в этом же месте. Такой элемент применяют с целью соединения ПП под разными углами – острым, тупым, прямым, что зависит от конструкционной особенности каркаса потолка из профиля под гипсокартон.
3. Т-образный. Это изделие необходимо для стыковки примыкающих друг к другу профилей. Допустимо не только перпендикулярное расположение ПП и Т-образного соединительного изделия, но и под углом разной величины, поскольку у этого элемента имеются сгибы.
4. Элемент типа «краб». Он обеспечивает соединение от трех до четырех потолочных профилей между собой на одном уровне или крест-накрест.
5. Двухуровневый соединитель. Предназначается для выполнения той же задачи, что и для «краба», но профили в нем располагаются один выше другого.

Делая расчет требуемого количества материалов, следует помнить, что профили, подвесы и соединительные элементы нужно приобретать с запасом, составляющим 10 – 20%. Наличие резерва позволяет немедленно заменить испорченное или бракованное изделие.

Крепежи для каркасов из металлопрофиля

Чтобы собрать на потолке каркас из профиля под гипсокартон, все его элементы необходимо скрепить между собой. При строительстве подвесной потолочной конструкции из крепежных изделий в основном задействуют самонарезающие шурупы, которые еще называют саморезами.

Для соединения профилей друг с другом применяют:

• шурупы самонарезающие прокалывающие – марки LN9, LN9.5, LN12 и т. д.;
• саморезы сверлящие – марки LB9, LB11, LB16 и т.д.

Цифра, расположенная после буквенного значения, обозначает длину саморезов в миллиметрах. Диаметр крепежных изделий для металлопрофиля, как правило, равен 3,5 миллиметра.

В продаже встречается разновидность таких элементов с тонкой шляпкой. Подобные крепежи предназначаются для использования, когда нужно вкрутить саморез в месте, к которому в дальнейшем будут прилегать ГКЛ.

Подвесы и каркас из металлопрофилей прикрепляют к потолочному перекрытию с использованием дюбелей или шурупов в зависимости от материала, из которого сделано черновое основание. Если подвесную конструкцию устанавливают в деревянном доме, то применяют саморезы, которые намного больше «клопов», соединяющих ее элементы.

Проектирование и выполнение расчета

Начальный этап создания потолка из металлопрофиля заключается в его проектировании и проведении соответствующих расчетов. Для этого нужно приготовить несколько листов бумаги, угольник, линейку, карандаш и ручку.

Чтобы выполнить замеры в помещении, потребуются линейка и лазерный или гидравлический уровень. Для деления потолочной поверхности на участки и ее разметки необходимы маркер и специальная отбивочная нить.

Работу выполняют в определенной последовательности:

1. Замеряют длину каждой стены помещения. Даже в прямоугольных комнатах противоположные стороны имеют разные размеры. Зрительно это может быть незаметно, но для разметки подвесной потолочной конструкции это обстоятельство имеет немаловажное значение.
2. Расстояния измеряют от пола до потолка в каждом из углов, в середине каждой стены и в центре комнаты.
3. Находят угол с наименьшей высотой на основании данных, которые были получены раньше. В этом месте затем измеряют расстояние от перекрытия до плоскости подвесной гипсокартонной конструкции. При расчете данного параметра нужно учитывать два важных нюанса – высоту комнаты и вид коммуникаций и объектов, которые планируется разместить в промежутке между ГКЛ и черновой основой. Оптимальным принято считать расстояние, равное 50 – 65 миллиметров. Его будет достаточно для электропроводки и крепления точечных осветительных приборов.
4. Рисуют линии подвесного потолка. Пользуясь уровнем, карандашом и специальной нитью по периметру помещения наносят разметку будущей потолочной конструкции, согласно которой предстоит смонтировать каркас с применением деревянного бруса или профилей из металла.
5. На бумажном листе рисуют план комнаты в масштабе с указанием всех размеров и схему каркаса для потолка из гипсокартона.
6. Наносят на бумагу разметку мест монтажа направляющего профиля и крепежных элементов, которые располагают с интервалом, равным от 25 до 40 сантиметров.
7. На схеме отмечают линии нахождения потолочных профилей. Для ячеистой конструкции расстояние между ними делают равным 60 сантиметрам – эта величина составляет половину длины листа гипсокартона. При поперечной установке этот промежуток должен не превышать 30 – 40 сантиметров. Следует не забывать, что края двух смежных плит нужно будет крепить к одному и тому же профилю, а на плане линии проводят посередине ПП.
8. Схему дополняют отметками мест размещения подвесов через 40 – 60 сантиметров и точками монтажа осветительных приборов и элементов электропроводки.
9. Чертеж переносят с бумажного листа на заранее подготовленное потолочное перекрытие с использованием рулетки и специальной нити. Горизонтальность плоскости проверяют при помощи уровня.
10. Основываясь на схеме монтажа каркаса на потолок из профиля, рассчитывают количество всех комплектующих изделий, включая крепежи и соединители.

ГКЛ и подвесную конструкцию для их крепления располагают перпендикулярно оконным рамам и плоскости стекол длинной стороной.

Подготовка потолочной поверхности

Прежде, как сделать каркас для гипсокартона на потолок, следует подготовить перекрытие к монтажу подвесной системы:

1. Черновое основание очищают от остатков старых отделочных материалов.
2. Сначала снимают люстру и другие навесные предметы.
3. Поверхность очищают от разных загрязнений. Имеющиеся щели и трещины заделывают шпаклевкой. Основу грунтуют и потом обрабатывают антисептическим составом.

Сборка ячеистого каркаса

Для установки профиля под гипсокартон на потолок кроме стремянки понадобятся такие инструменты:

• уровень;
• маркер и нить;
• молоток;
• шуруповерт;
• перфоратор.

После того как потолочное перекрытие уже распланировано и разбито на ячейки величиной 60х60 сантиметров, приступают к монтажу профилей и подвесов:

1. В соответствии с линией, нанесенной на стену, прикрепляют направляющий профиль. Перед этим на примыкающую к стене сторону наклеивают уплотнительную ленту и с промежутком 30 – 40 сантиметров делают отверстия под дюбели. Направляющие нужно установить по всему периметру комнаты и скрепить их друг с другом угловыми соединителями.
2. В 30 сантиметрах от стены фиксируют подвесы каркаса. При этом ориентируются на линии расположения основных профилей. Потом подвесы фиксируют дюбелями с интервалом 60 сантиметров так, чтобы каждый из них находился в центре между профилями-перемычками. «Лапки» на подвесах загибают вниз.
3. Приступают к подготовке потолочных профилей. Значение величины, указанной в схеме, уменьшают на 5 – 10 миллиметров, чтобы гипсокартонный потолок в условиях повышенной температуры не подвергался деформации по причине расширения профилей.
4. ПП вставляют в направляющие и саморезами «клопами» соединяют с подвесами. Чтобы выровнять конструкцию относительно горизонтальной плоскости, потребуется уровень и участие помощников.
5. После завершения монтажа основных ПП между ними размещают перемычки из металлических профилей, нарезанных отрезками по 590-595 миллиметров. Крепление выполняют крест-накрест, используя соединители типа «краб» и самонарезающие шурупы.

На обратную сторону каркаса, которая обращена к перекрытию, необходимо наклеить уплотнительную ленту. Это лучше делать до закрепления профиля на подвесах. Уплотнительная лента является продукцией из пористого материала шириной 30 миллиметров с самоклеящимся основанием. Ею пользуются при креплении конструкции, чтобы обеспечить плотное прилегание каркаса для гипсокартонного полотна к бетону и для снижения уровня звукопередачи.

Установка поперечного каркаса

Для монтажа на потолок металлического каркаса поперечного типа потребуется меньше материала. Дело в том, что для его сборки нет необходимости использовать перемычки и соединители «краб». Но при этом следует уменьшить расстояние между поперечными профилями и вместо 60 сантиметров соблюдать интервал, равный 40 – 50 сантиметрам.

Существует определенная последовательность обустройства поперечного каркаса:

1. На поверхность потолочной основы наносят разметку для направляющих, используя нить, отбивают места расположения профилей. Также необходимо определить угол, максимально приближенный к 90 градусам.
2. В стене высверливают отверстия для установки направляющего профиля с промежутком 30 – 40 сантиметров.
3. Оклеивают уплотнительной лентой направляющий профиль и фиксируют к стене шурупами с дюбелями, которые выбирают в зависимости от особенностей поверхности – они бывают забивными или вкручивающимися.
4. Подвесы размещают в 30 сантиметрах от стены и на расстоянии 60 сантиметров один от другого. Концы изделий направляют вниз.
5. Для монтажа поперечного потолочного профиля нарезают элементы нужной длины. Чтобы в случае теплового расширения гипсокартон не был поврежден и не покоробился, от металлопрофиля нужно отрезать около 5 миллиметров.
6. С нижней стороны профиля наклеивают уплотнительную ленту, вставляют его в направляющие и прикрепляют к подвесам малыми саморезами «клопами».

Создание многоуровневого каркаса

Существует немало вариантов сооружения многоуровневой подвесной потолочной конструкции, которая может иметь различную форму.

В данном случае описывается процесс, как сделать каркас для гипсокартона на потолке, если им планируется обшить оба яруса системы и борта, имеющиеся между ними:

1. Сначала выполняют разметку. Составлению схемы и переносу ее на потолочную поверхность следует уделить максимум внимания.
2. На стене рисуют линии установки направляющих профилей для обоих уровней – нижнего и верхнего. Потом делают отверстия под крепежи.
3. На стене прикрепляют направляющие профили для обустройства верхнего уровня так, как было ранее описано в статье.
4. Монтируют прямые подвесы. Промежутки между ними можно уменьшить, а значит, получится установить большее количество этих изделий, что необходимо по причине увеличения нагрузки, оказываемой на потолочное перекрытие.
5. Крепят ПП верхнего уровня аналогично тому, как это производилось для одноуровневой потолочной системы. Можно собирать как ячеистую, так и поперечную конструкцию каркаса.
6. На стене фиксируют направляющие для нижнего уровня каркаса.
7. Прямой профиль нарезают на большое количество вертикальных стоек, которые выполняют функцию «бортов» между потолочными уровнями. Стойки крепят к несущей части верхнего уровня с использованием Т-образных или многоуровневых соединителей.
8. Внизу стоек закрепляют арочный профиль, который можно поменять на направляющий профиль, но на него нужно предварительно равномерно нанести разрезы и согнуть его в определенных местах.
9. Между направляющими нижнего уровня и арочным профилем закрепляют несущие потолочные профили.

В результате должен получиться правильный каркас для потолка из гипсокартона, в котором на верхний уровень будет действовать дополнительная нагрузка. При выполнении подобной работы не помешает помощь опытного монтажника.

Комплект подвесного потолка своими руками — Stellar Lighting

Для вашего проекта звездообразного потолка из оптоволокна своими руками

С помощью комплекта коробки для подвесного потолка Kinook легко создать металлический каркас для подвесного потолка. Каркас может быть обшит гипсокартоном, деревом или панелями из МДФ.

Создан в форме и размерах , которые лучше всего соответствуют вашим потребностям . Он идеально подходит для потолочных проектов с волоконно-оптическими звездами при отсутствии доступа к пустому пространству над потолком.

Kinook — это инновационное решение для создания интерьера своими руками.

Маленький блок (16 шт.)

Большой блок (4 шт.)

Металлические шпильки (используемые для конструкции перегородок из гипсокартона) не входят в комплект в комплекте. Поскольку размеры C-образных шпилек варьируются от одной марки к другой, проверьте нашу таблицу совместимости перед покупкой.

Наши клиенты сказали

Больше отзывов

Преимущества системы блоков освещения подвесного потолка Kinook

С помощью блоков Kinook вы можете легко реализовать любую из ваших идей световых коробов подвесного потолка.

Простой

Как и в строительной игре, создайте металлическую конструкцию, собрав стойки с блоками Kinook.

Точный

Конструкцию можно отрегулировать до нужного уровня и размеров, прежде чем закрепить на месте.

Прочный

Панели + металлические стойки = прочная конструкция.

Нет необходимости в высокоточной резке, конструкция собирается прямо под прямым углом.

Отлично выглядит!

Ваши дизайны могут быть адаптированы к вашим потребностям и идеально вписаны в ваш интерьер.

Экономичный

Сократите расходы, используя простые, доступные и повсеместно доступные инструменты и материалы.

Установка комплекта световой коробки для подвесного потолка

Конструкция коробки может быть выполнена в соответствии с двумя различными способами сборки в зависимости от толщины коробки, которую вы хотите получить. Если вы создаете конструкцию со скрытым внутри оптоволоконным световым модулем, учитывайте высоту светового модуля и всегда добавляйте люк для доступа на наименее видимой стороне конструкции, чтобы при необходимости световой модуль можно было обслуживать.

Материалы, необходимые для установки подвесного потолка:

• Комплект коробки для подвесного потолка

• С-образные шпильки ( не входит в комплект, ). Поскольку размеры C-образных шпилек варьируются от одной марки к другой, проверьте нашу таблицу совместимости перед покупкой.

• Панели: гипсокартон, дерево, МДФ и др.

• Шурупы

• Отделочные материалы (краска, ткань)

Вариант 1: Установка на фиксированной высоте

Толщина коробки определяется длиной длинного блока Kinook (115 мм)

Нажмите для получения подробной информации

Шаг 1:

Вырежьте С-образные стойки:

шпильки.

Отметьте положение стоек на потолке (или стене) и зафиксируйте их.

Шаг 2

В каждом углу вставьте небольшой блок Kinook на концах стоек и соедините их с длинным блоком Kinook.

Шаг 3

Соберите металлическую раму, используя С-образные шпильки, которые вы вырезали на шаге 1.

Шаг 4

Прикрутите боковые панели (гипсокартон или другой материал).

Вариант 2: установка с регулируемой высотой

Толщина коробки задается длиной вертикальных стоек

Нажмите для подробностей

Шаг 1:

Вырежьте 6 шпилек:

Вставьте небольшие блоки Kinook под каждым углом (как показано на рисунке выше). Отметьте положение стоек на потолке (или стене) и закрепите их на месте.

Шаг 2

Соберите металлическую раму, начиная с самой узкой стороны. Может оказаться затруднительным заставить металлическую раму держаться вместе без облицовочных панелей. Несколько советов по решению этой проблемы:

• Затяните концы вертикальных металлических шпилек, прежде чем вставлять их в блоки Kinook.

• Вставьте винты в каждый конец вертикальных металлических шпилек, затем удалите их, чтобы образовалась металлическая стружка, которая не позволит блоку Kinook скользить.

• Вкрутите металлические шпильки в блоки Kinook (со стороны, которая не будет монтироваться с облицовочными панелями).

Шаг 3

Закрепите первую боковую облицовочную панель. Эта панель будет служить основой, скрепляя металлический каркас.

Ступень 4

Вырезать 2 стойки: длина подвесного потолка минус 9 см.
Соберите остальную часть металлического каркаса.

Шаг 5

Закрепите боковые панели винтами.

Примечание: на края панелей, которые будут крепиться к потолку, можно наносить гипс (или акриловый шов). Это обеспечит лучшее крепление короба к потолку. Для получения гладкой поверхности соскребите излишки штукатурки, как только конструкция будет закреплена.

Шаг 6

Закройте упавшую коробку, привинтив горизонтальную панель.

Советы по установке комплекта светильников для подвесного потолка

Телескопическая опора может использоваться для правильного размещения и поддержки горизонтальной панели.

Возможна также установка небольшого смотрового люка . Предпочтительно расположить на невидимой стороне.

Для потолка из гипсокартона используйте детектор , чтобы определить местонахождение стоек (или балок) внутри потолка. Прикрутите шпильки подвесного потолка предпочтительно к этим шпилькам/балкам.

Контакты Stellar Lighting

Если у вас есть какие-либо вопросы о наших доступных продуктах, пожалуйста, свяжитесь с нами! Воспользуйтесь формой ниже или напишите по электронной почте [email protected], позвоните или напишите нам в WhatsApp по телефону +44 (0) 20 8050 5636.

Вернуться на страницу обзора волоконной оптики своими руками

Вернуться на главную страницу Stellar Lighting

Как сделать подвесной потолок? Советы по идеальному внешнему виду вашего дома

Как сделать подвесной потолок?

Инструменты, используемые для работы с подвесным потолком:

Сверлильный станок, ленточный нож, лестницы для строительных лесов, подставка, самонивелирующийся лазер, дюбель, электрическая дрель с муфтой, циркулярная пила, режущий инструмент, аппликатор, линейные нити, Поверочная линейка, соединительный зажим, бумажная лента для швов, отвес, спиртовой уровень, трубки уровня, маркер, карандаш, инструменты для блокировки шпилек, долото, молоток, ножовка, обжимной инструмент, подъемник для ног, отвертка, винты, тестер, клипса уровня , планка софита, регулятор уровня.

Резка досок подвесного потолка:

• Плиты подвесного потолка можно просто разрезать как по ширине, так и по длине. Линия рисуется с помощью линейного маркера или карандаша перед резкой. Резка должна производиться на лицевой стороне доски с помощью режущего ножа.
• При одновременном нажатии обеих рук на доску гипсовый стержень раскалывается точно по линии среза на его боковой грани. Затем доску переворачивают, а другую сторону бумаги также обрезают канцелярским ножом.
• Только когда требуется резка досок для подвесных потолков в больших количествах, возникает необходимость в циркулярной ручной пиле, в противном случае с помощью обычной пилы можно легко разрезать доски, а криволинейную резку можно выполнить с помощью электрического инструмента.
• Сначала делается разметка для круглых отверстий под электрические пластины, провода, арматуру, а затем сверление до 60 мм на 80 мм с помощью все еще высокоскоростной дрели. Все вырезы должны быть выполнены с использованием стандартных электроинструментов или столярных инструментов.
• Для преодоления неровностей краев доски подвесного потолка после ее резки требуется гладкое строгание для выравнивания, которое может быть выполнено путем укладки нескольких досок вместе или для одной доски, а также осторожного шлифования наждачной бумагой, будет получена однородность и точный уровень строгания.
• Использование: Плиты для подвесных потолков могут использоваться в декоративных целях в соответствии с современным дизайном подвесных потолков, например, изогнутые линии, повороты, неправильные формы и изгибы. Для этого распыление воды должно производиться с обеих сторон доски, пока она не станет влажной. Влажные доски следует постепенно сгибать с особой осторожностью, затем фиксировать в требуемом положении, после полного высыхания производить стыковку.

Обращение и хранение:

• Доски подвесного потолка разгружаются только квалифицированными рабочими. Всегда помните, что доски нельзя поднимать за короткие края и не следует удерживать в горизонтальном положении. Переносите доски за края, удерживая длинный край двумя мужчинами и поддерживая верхний край, чтобы не сломаться из-за изгиба.
• Доски всегда должны храниться в закрытом помещении, защищенном от дождя и воды. Они должны располагаться на деревянных досках или полозьях с интервалом 18 дюймов на ровном полу.
• После успешного завершения опрессовки стыки труб должны быть хорошо изолированы с использованием изоляционных материалов известной одобренной марки.

Процедура: Как сделать подвесной потолок?/ Крепление подвесного потолка с помощью листов подвесного потолка

Разметка:

Разметка и маркировка будут выполнены в соответствии с утвержденным архитектурным чертежом и внутренним проектом подвесного потолка. Высоту потолка для всех помещений заблаговременно разметить с помощью отваленного уровня.

То же самое будет перенесено на все углы и линии мелом или маркером будут отмечены.

Крепление настенных уголков:

Все настенные уголки должны быть закреплены вдоль отмеченной линии потолка в зависимости от основания на расстоянии 600 мм по центру. Перед креплением настенного уголка основание должно быть обработано необходимой отделкой в ​​соответствии с деталями отделки.

Крепление подвесных вертикальных подвесов:

Крепление подвесов должно выполняться в соответствии с утвержденными архитектурными чертежами, с использованием только утвержденных марок крепления подвесов к потолку. Все точки расположения подвесов, отмеченные на потолке, должны быть проверены ответственным за проект, инженером по обеспечению качества и консультантом. После завершения всех работ МООС (механических, электрических и сантехнических) и сертификата допуска от инженера МООС подвески должны быть закреплены на расстоянии 900 мм или 1200 мм c/c в обоих направлениях.

Каркас:

Каркас должен быть изготовлен в соответствии с утвержденными архитектурными чертежами и с утвержденным материалом для подвесных потолков известной марки. Элементы каркаса, такие как главные направляющие и направляющие GI толщиной 0,55 мм, должны располагаться через равные промежутки на расстоянии 900 или 1200 мм. Тяжелые встраиваемые светильники не должны опираться на этот каркас, вместо этого он должен быть прикреплен непосредственно к потолку с помощью независимых опор.

Инспекция каркаса и разрешение МООС:

После завершения каркаса необходимо вызвать для инспекции соответствующие области, включая инженеров, строителей, архитекторов и консультантов. Запрос на проверку следует предъявлять к утвержденным форматам для первого и второго крепления потолка. После получения зеленого сигнала от МООС необходимо начать работы по закрытию всех вырезов и проемов путем установки плит подвесного потолка. Плиты подвесного потолка проверенного и зарекомендовавшего себя производителя должны крепиться к каркасу с помощью гипсовых шурупов с шагом 200 мм в диаметре.

Для плиточного потолка закрытие пустот должно быть выполнено путем размещения плиток из силиката кальция по всей решетчатой ​​раме.

Обклеивание, стыковка и отделка подвесного потолка:

На стыки следует нанести следующий слой. a) Первый слой или соединительный слой b) Второй слой и c) Третий слой

Первый слой — это метод первичного соединения, при котором волокнистая лента фиксируется поверх тонкого соединительного герметика, нанесенного на стыки. Еще один слой герметика шириной 75 мм, закрепляемый также по ленте, чтобы закрыть головки шурупов потолка. После высыхания этих слоев следует непрерывно наносить второй и третий слои. Каждый слой должен быть распушен на 50 мм за пределы сторон предыдущего слоя шва. Наконец, необходимо выполнить гладкую шлифовку, и после высыхания он готов к покрасочным работам.

Заключительный осмотр:

После завершения обвязки и соединения инженер по обеспечению качества и ответственный за объект должны проверить уровень и убедиться, что он находится на правильном уровне, а работа находится в допустимых пределах.

Уборка и передача на малярные работы : После завершения всех этих работ территорию следует тщательно очистить. После того, как уборка будет завершена и одобрена руководителем объекта, может быть подан «Запрос на инспекцию», и после получения зеленого сигнала от ответственного за проект участок будет передан на покрасочные и отделочные работы.

• Предостережение : Пыль, полученная при шлифовке на стыках, должна быть удалена с помощью мягкой ткани или мягкой щетки перед началом малярных работ.
• Совет: Всегда используйте дюбель Fisher с винтами GI длиной 35 мм, которые рекомендуются для крепления канала по периметру, и винты с черной звездочкой 25 мм для крепления панелей подвесного потолка.

Опасности для здоровья и безопасности:

Все необходимые меры безопасности с использованием СИЗ (такие как маска для носа, защитные очки, каски, перчатки, обувь и ремни безопасности), лестница, подставка для строительных лесов, платформы, первая помощь должны быть доступны по адресу рабочее место, должны соблюдаться в зависимости от обстоятельств, и все меры безопасности описаны отдельно в Плане обеспечения безопасности проекта.

No related posts.
