Механический дровокол своими руками из пружины амортизатора

Проживая в частном доме, часто приходится сталкиваться с зимней заготовкой дров. И если вам надоело постоянно работать топором, то обязательно присмотритесь к устройству механического дровокола, который можно легко сделать своими руками.

Данная самоделка достаточно проста в изготовлении, однако для этого понадобится сварка.

Подготовка материалов для изготовления дровокола

Чтобы сделать, механический дровокол своими руками, понадобятся:

Из инструментов при изготовлении этой самоделки не обойтись без сварочного аппарата и болгарки.

Можно, конечно же, резать металл и электродами, однако дело это затратное и долгое, поэтому лучше всего будет воспользоваться УШМ с отрезными дисками по металлу.

Как сделать механический дровокол

Сам процесс изготовления механического дровокола начинается со сварки основания и вертикальной стойки. Для этого берётся кусок швеллера, к которому приваривается вертикальная стойка.

Чтобы механический дровокол устойчиво стоял на земле, по бокам швеллера необходимо будет приварить по куску труб, отведённых в разные стороны под небольшим углом.

Требует усиления и вертикальная стойка, к которой будет приделана подвижная балка с колуном для дров. Поэтому сбоку, стойка распирается двумя кусками швеллера.

После сварки откосных, в нижней части дровокола нужно приварить металлическую платформу под пружину от амортизатора. Для этого берётся кусок швеллера, в котором вырезается внутренняя часть, при помощи болгарки. Затем швеллер приваривается к вертикальной стойке.

Обязательно по центру платформы нужно будет приварить небольшой кусок трубы, чтобы пружина не соскакивала в момент колки дров.

Чтобы установить пружину понадобится сделать обратную часть механического дровокола, ту, на которой будет располагаться колун.

Для этого в вертикальной балке делается отверстие под шарнирный механизм. В качестве такого можно использовать кусок трубы, приваренный к подвижной части дровокола.

Сама подвижная часть, на краю которой располагается колун для дров, также изготавливается из небольшого куска швеллера. Для того чтобы соединить её с вертикальной стойкой, необходимо будет вырезать внутреннюю часть, как на картинках, после чего продеть трубу через отверстие в вертикальной стойке, а затем приварить её к швеллеру.

После этого с краю подвижной балки приваривается сам колун, который предназначен для раскалывания дров. Сделать его можно из куска толстого металла или из другого, прочного металлопроката. Впоследствии нужно будет лишь установить пружину от амортизатора и приделать рукоять к подвижной части механического дровокола.

Таким образом, можно легко колоть дрова каждый год, затрачивая на это минимум своего времени и сил.

---

Поделиться в соцсетях

Как сделать самодельный механический дровокол своими руками — Сам себе мастер — 25 марта — 43175496227

Если Вам надоело колоть дрова вручную, тогда стоит изготовить самодельный механический дровокол своими руками. Данное устройство поможет сберечь большое количество времени и сил, затрачиваемых на заготовку дров на зимний период. Из данного материала вы сможете узнать о таком замечательном устройстве, а также о том, как собрать дровокол своими руками.

Создание самодельного механического дровокола своими руками

Человеческое желание прикладывать наименьшее количество усилий и получать при этом максимальную выгоду привело к созданию такого механизма как дровокол. Используя природные силы, можно за несколько мгновений расколоть бревно любых размеров на удобные части.

Для заготовки дров в промышленных объемах применяются специальные станки, а для домашнего использования можно изготовить дровокол своими руками.

На сегодняшний день преобладают четыре вида дровоколов, использующих различные принципы работы:

• Механические. Наиболее простой в сборке и дешевый дровокол. В работе не используется двигатель.
• Конусные или винтовые. Благодаря своей форме и вращению, конус внедряется в бревно и раскалывает его на части. Для придания вращения необходим электрический, бензиновый или дизельный двигатель.
• Гидравлические. Наиболее мощный дровокол. Использует мощность гидравлического насоса для раскалывания бревна об режущую часть. Собрать такой дровокол своими руками достаточно тяжело из-за дороговизны комплектующих.
• Реечные. Колющая часть механизма закреплена на рейке, которая движется при помощи зубчатой передачи. Многие модели заводского производства основаны на данном принципе работы.

Разберем каждый тип более детально.

Механический тип

Изготовить самодельный механический дровокол своими руками достаточно просто. Выполняются следующий порядок действий:

• Подготавливается опора. Для этого в землю бетонируется металлическая или бетонная стойка. На ней будет держаться вся конструкция, поэтому она должна выдерживать дополнительный вес без изменения своего положения.
• На опору одевается горизонтальная часть. Обе части скрепляются между собой шарнирным механизмом. В качестве возвратного механизма можно использовать простую пружину.
• На отдаленной от крепления части горизонтальной балки размещается утяжелитель и режущий клин.
• На участке раскола бревен устанавливается надежная опора. Например, деревянная колода большего диаметра.

Пользователь, немного приподняв колун, опускает его на поверхность бревна. В результате такого воздействия, под действием силы тяжести в точке удара бревно раскалывается. Пружина возвращает механизм в исходное положение.

Важная информация! Чтобы все работало правильно, необходимо произвести точные расчеты, а после сборки конструкции, окончательно отрегулировать все части — силу пружины, высоту до бревна, вес утяжелителя.

Конусный тип

Основным элементом данной конструкции является конус. Его необходимо заранее выточить на токарном станке. Если сделать это своими руками нет возможности, рекомендуется обратиться к специалистам.

Подготовленный наконечник соединяется с валом вращения. Следует заранее предусмотреть возможность отдельного снятия конуса, так как в случае заклинивания его в бревне, решить эту проблему без частичного демонтажа дровокольного станка будет невозможно. Очень часто используется соединение штифтом.

Вращать вал будет двигатель. Частота вращения двигателя должна быть в интервале от 250 до 600 оборотов в минуту. При низкой частоте процесс колки дров будет долгим и утомительным, а с высокой частотой повышается вероятность нанесения себе травм.

Если в хозяйстве есть неиспользуемый мотоблок с мощностью не менее 6 лошадиных сил, то можно использовать его. При сборке самодельного механического дровокола своими руками, от мотоблока отделяется двигатель и части его управления.

Двигатель и вал вращения конуса соединяются между собой ремнем двигателя или цепью внатяжку. Обе части надежно закрепляются на подготовленной надежной поверхности, чтобы исключить вероятность отделения деталей в процессе работы.

Принцип работы следующий. Благодаря резьбе, конус легко входит в дерево, а его форма раскалывает даже особо прочные виды древесины. Работая с самодельным механическим дровоколом необходимо всегда соблюдать осторожность и технику безопасности во избежание несчастных случаев.

Гидравлический тип

Такой дровокол собрать очень тяжело. Изготовить гидронасос в домашних условиях практически невозможно, а покупка такого устройства может оказать серьезное влияние на бюджет. Однако такая модель показывает наивысшую мощность.

При помощи гидравлики бревно подается на ножи и раскалывается на несколько частей. Их количество зависит от количества ножей и их размещения.

Силовую установку следует выбирать из расчета мощности в 6 лошадиных сил или более. Например, использовать для этой цели двигатель от мотоблока.

Важная информация! При раскалывании бревна основное напряжение приходится на заднюю опору гидравлического цилиндра. При проектировке аппарата следует предусмотреть дополнительное укрепление данного узла.

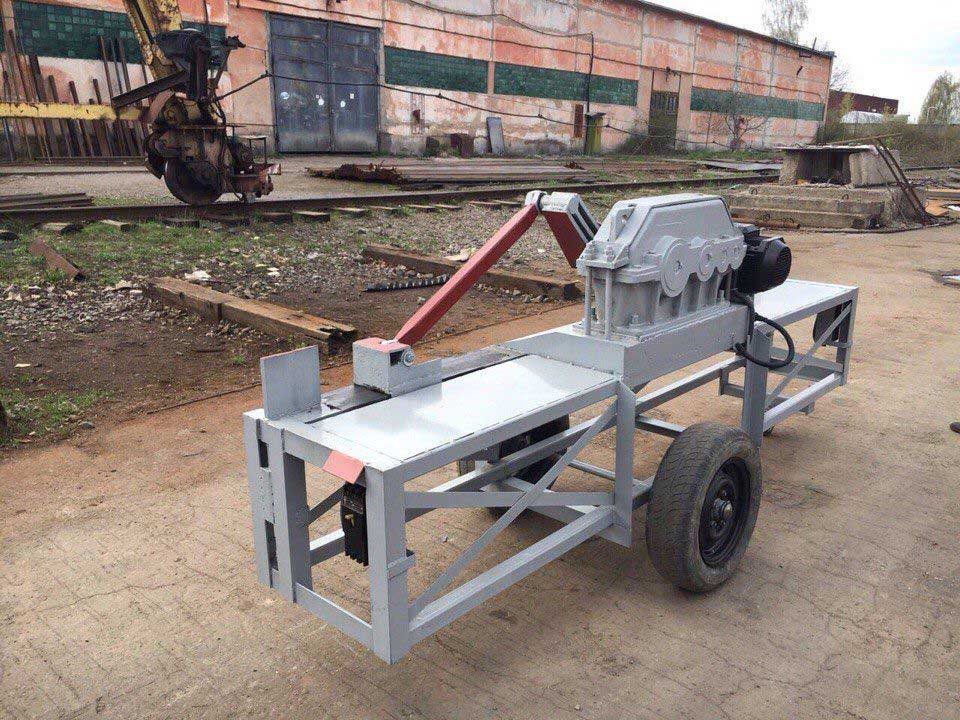

Реечный тип

Принцип действия реечного дровокола во многом схож с работой гидравлической системы. Однако вместо дорогостоящей гидравлики используется менее затратная и более доступная в изготовлении зубчатая передача. Изготовление такого самодельного дровокола своими руками обойдется значительно дешевле гидравлики, но потребуются продвинутые знания в механике и принципах работы подобных устройств.

Бревно кладется в специальный желоб. После активации устройства, механизм зубчатой передачи подает рейку вперед, толкая бревно прямо на нож. Сила подачи устройства зависит от мощности силовой установки, но даже при использовании электродвигателя на 1.5 кВт можно достичь силы раскола более 10 тонн.

Отличие самодельных дровоколов от заводских аппаратов

Любой дровокол, изготовленный в промышленных условиях, будет существенно дороже самодельных. Такие дровоколы имеют привлекательный внешний вид, удобный и эргономичный дизайн. Также в преимущество заводских изделий следует отнести их готовность. Вам нужно лишь включить их и использовать по назначению, никаких дополнительных сборок и расчетов проводить не нужно.

Модели, сделанные своими руками, стоят дешевле, так как могут собираться из подручных материалов. Они удобны в настройке мощности, размерах получаемого после колки материала, используемых механизмов. Всегда есть возможность изменить принцип работы механизма.

Показанные на видео самодельные механические дровоколы своими руками сможет сделать каждый человек. Для этого необходимо иметь правильно составленные чертежи, комплектующие материалы и желание сделать мощный аппарат для колки дров.

Работа по сборке разделителя бревен на свалке

Мы называли это разделителем бревен на свалке из-за фрагментарности таким образом, чтобы все детали и компоненты были собраны для проекта.

Одним из больших преимуществ создания собственного дровокольного станка является способность находить материальные обрывки, которые можно использовать для чтобы сэкономить немного с трудом заработанные деньги на проекте.

Факт, что двутавровые сечения и оси часто встречаются вместе со случайными сталь на местной свалке металлолома. Когда вы строите свой собственный дровокол, возможность адаптировать материалы и компоненты, которые у вас уже есть может ускорить проект и сохранить ваш бюджет в соответствии.

Это руководство предназначено для того, чтобы дать вам базовый обзор того, как использовать набор планов разделителя бревен может помочь вам собрать воедино и соберите дровокол дома или в мастерской.

Материалы, которые были собраны и закуплены для этого проекта пришли из множества источников, которые мы опишем ниже.

• Как сборка собиралась по частям…
  • Новый 40-дюймовый цилиндр (2,75″ x 40″ шток, 3000 фунтов на квадратный дюйм) сменная встреча $75
  • Гидравлический золотниковый клапан Speeco с фиксатором, купить в магазине
  • Двигатель 8 л.с. (электростартер) оторвался от старого снегоуборщика
  • Балка пришла со свалки за 20 долларов
  • Гидравлический насос (haldex 13,6 галлонов в минуту, 3000 фунтов на кв.
    дюйм, 2-ступенчатый) магазин купить
  • Бак для гидравлической жидкости, купить в магазине
  • 7-дюймовый колющий клин, купленный на ebay
  • Шины и крылья сошли со старого картинга Yerf-Dog
  • Оси сняты со старого лодочного прицепа и укорочены

Когда сосед выбрасывал старый снегоуборщик, этот проект вышел на свет с большим толчком. Двигатель был в отличном состоянии, панель управления сделана для отличной настройки управления, сварив воздуходувку рычаги к гидравлическому баку для чистого организованного центра управления двигателем.

По большей части вся сталь поступала со склада металлолома и была склеены вместе с помощью надежного маленького сварочного аппарата Hobart 210 Mig.

Гидроцилиндр от разделочного стола и клин-колун от ebay создает точки воздействия, которые выполняют свою работу. Путеводитель по журналу упирается в бревно и проталкивает его через клин, чтобы расколоть его. Этот является предпочтительной конструкцией, поскольку реверсирование может привести к застреванию клина. в журнале, который не полностью разделен. Это может привести к извлечению журнала обратно на обратный ход.

Этот дровокол рассчитан на 20-дюймовое бревно  для производства около 20 до 24 тонн силы. Проверьте свой камин или дрова печь перед вашей сборкой, чтобы определить, что максимальная длина регистрирует ваше тепло источник может принять.

В эту сборку вложено около 300 долларов наличными.

После тщательного тестирования этот дровокол смог разделить вишню и кедр, как масло. Прокачка дуба через машина заставила эти бревна развалиться пополам, как будто это была сосна. С никаких намеков на остановку двигателя, когда он расколется, эта машина получила работа сделана быстро.

Самое приятное то, что она красивая и работает так, как должна к. Легкий запуск, легкое разделение и легкость буксировки туда, где это необходимо.

быть использованным.

Благодаря короткому времени цикла, эта машина быстро подготавливает дрова. темп для домашнего использования. К тому же, как видите, их не так уж и много. для создания собственного разделителя логов. Итак, у вас есть это! Поднимите недорогой набор чертежей дровокола здесь на нашем веб-сайт сейчас, чтобы вы могли составить список материалов и компонентов держать глаза открытыми. Тогда у вас может быть даже более низкий финансовый инвестиции в ваш, чем этот проект вложил в него. Спасибо и наслаждайтесь!

Создайте свой собственный разделитель журналов. Простой дизайн Минимальные инструменты
