Как разобрать рычажный смеситель: Как разобрать смеситель (кран) — 11 простых шагов + видео

Как разобрать смеситель однорычажный: инструкция

Наши соотечественники старшего поколения привыкли, что после приобретения бытового оборудования его необходимо дома ремонтировать и самостоятельно доводить до нормального состояния. Сегодня в реализации есть изделия отличного качества, ведь ответственные компании с мировым именем дорожат своим престижем и выпускают очень хорошую продукцию. Срок ее эксплуатации исчисляется многими годами и никаких претензий у пользователей не вызывает.

К сожалению, часто можно увидеть иную ситуацию – недавно купленный и установленный смеситель вышел из строя. Это могут быть протечки различной интенсивности, заедания или полное прекращение функциональности. В специализированных магазинах есть запасные части, их можно купить и установить на смеситель взамен вышедших из строя. Ремонт собственными руками обойдется в разы дешевле, чем покупка нового оборудования или вызов на дом профессионального мастера.

Как разобрать смеситель однорычажный

Содержание статьи

• Виды смесителей
• Сильные и слабые стороны рычажных смесителей
• Пошаговая инструкция по разборке крана
• Диагностика и ремонт смесителя
• Как самостоятельно восстановить гайку?
• Сборка смесителя
  • Видео — Как разобрать смеситель однорычажный

Виды смесителей

Категорически не рекомендуется приступать к разборке любого механизма без предварительного изучения его устройства. Вы должны понимать не только очередность демонтажа тех или иных деталей, но и их назначение, сильные и слабые стороны, принципы функционирования и т. д. В реализации существует два принципиально различных вида однорычажных смесителей.

Таблица. Виды однорычажных смесителей

Тип конструкции	Краткое описание устройства и эксплуатационных характеристик
С шаровым механизмом	Внутри корпуса размещается подвижный шар с отверстиями. Во время поворота отверстия с холодной и горячей водой закрываются/открываются, за счет чего изменяются пропорции и объем подаваемой воды и, соответственно, температура на выходе. Такие конструкции в настоящее время применяются очень редко из-за технологических недостатков. Кран имеет много скользящих элементов, от их герметичности зависит функциональность и длительность эксплуатации устройства. В механике есть аксиома, что чем больше деталей у механизма, тем ниже его надежность. Объяснение простое – каждая из этих частей может поломаться, как следствие, механизм из-за любой из них требует ремонта. Важно знать, что у многих видов шаровых смесителей не предусмотрена возможность замены шара, разбирать их нет никакого смысла, надо покупать новый кран.
С картриджем	Наиболее распространенные сегодня типы однорычажных смесителей. Картриджи все сменные, при выходе из строя легко меняются. Но и у них есть одна проблема. Производители заинтересованы в увеличении количества продаж собранной продукции, а не запасных частей к ней, так у них намного повышается прибыльность. Для того чтобы различными способами усложнить ремонтные работы, принимаются очень оригинальные меры – каждая модель крана имеет свой индивидуальный картридж, а они не взаимозаменяемы. Моделей огромное множество, отличаться они могут лишь длиной носика или ручки, но картриджи устанавливаются различные. Найти точно такой же – большая удача. После длительного поиска у потребителей теряется терпение, и они покупают полностью новый кран.

Это чистая теория, теперь надо ознакомиться с практикой.

Сильные и слабые стороны рычажных смесителей

Еще одну проблему надо решить перед тем, как начинать разбирать смеситель. Вы уже примерно ориентируетесь, с какими проблемами предстоит сталкиваться. Стоят ли эти смесители потерянного времени на разборку и ремонт или есть смысл приобрести устройства иного принципа действия? Сегодня существует много принципиально новых устройств, изготовленных с использованием последних достижений науки и техники.

Разнообразие современных смесителей

Рассмотрим достоинства и недостатки однорычажных смесителей в сравнении с иными более современными.

1. Относительная дешевизна. Если сравнивать устройства при всех равных показателях, то однорычажные смесители лишь немного дороже обыкновенных вентильных. Правда, разброс по цене в зависимости от производителей и конструктивных особенностей составляет сотни процентов.
2. Быстрота действия. Отрегулировать необходимую температуру и напор воды можно намного быстрее, чем с помощью традиционного смесителя. За счет этого преимущества уменьшается расход воды, что существенно сказывается на сумме оплаты коммунальных услуг. Вода, кстати, сразу сливается в канализацию, такое использование считается крайне нежелательным.
   Однорычажные смесители относительно недороги и удобны в использовании

3. Во время приема процедур нет необходимости каждый раз регулировать температуру. Однорычажный смеситель в нужном положении полностью перекрывает подачу, а при включении возобновляет ее в тех же пропорциях между холодной и горячей водой.
4. Современные керамические картриджи служат намного дольше, чем резиновые прокладки вентильных устройств. Керамика при таких незначительных нагрузках почти не изнашивается, имеет минимальный коэффициент трения, что увеличивает срок эксплуатации всех деталей и частей. Еще одно важное преимущество керамики – на ней очень медленно появляются твердые отложения кальция. Это при том, что отечественная вода в большинстве регионов имеет увеличенное количество кальция, а он оказывает очень негативное влияние на всю сантехнику.

Так выглядит керамический картридж для смесителя

У однорычажных смесителей есть и свои недостатки, без которых не обходится ни одно устройство. Одна из проблем – отрегулировать оптимальную температуру воды на выходе с первого раза никогда не удается. А это приводит к незначительному увеличению расхода горячей и холодной воды.

Итак, у вас появилась необходимость разобрать однорычажный кран? Приготовьтесь к несложным действиям и следуйте профессиональным советам.

Устройство однорычажного смесителя

Пошаговая инструкция по разборке крана

Как и всегда, перед началом работ надо проверить наличие инструментов и приспособлений, иначе придется прерывать разборку из-за отсутствия чего-то. Подготовьте:

• набор рожковых ключей или разводной ключ;
• отвертку под звездочку и обыкновенную;
• шестигранный ключ;
• монтажный нож.

Нужно заранее запастись инструментами

Важно. Для ремонта смесителя могут потребоваться запасные части, некоторые из них можно сделать самостоятельно, а другие придется покупать. Конкретное решение принимается после разборки механизма и ревизии технического состояния его элементов.

Шаг 1. Для облегчения работ снимите смеситель с раковины. Он может фиксироваться двумя шпильками и специальной металлической шайбой или большой гайкой. Способ крепления зависит от типа устройства и производителя.

Для начала смеситель нужно снять

Шаг 2. Открутите шпильки, для этого в них предусмотрена прорезь под обыкновенную отвертку.

Выкручивают обе шпильки

Практический совет. Перед началом любой разборки подготовьте чистое место для складирования деталей. Раскладывайте их по мере снятия, сборка будет выполняться в противоположном порядке.

Шаг 3. Снимите круглую резиновую прокладку. Она предупреждает попадание воды с верхней поверхности раковины вниз. Такие протечки возникают только в результате грубых ошибок во время монтажа смесителя, во время эксплуатации прокладка не изнашивается и не теряет своих первоначальных свойств.

Снимают резиновую прокладку

Шаг 4. Аккуратно окрутите два гибких шланга, один для горячей, а второй для холодной воды. Под раковиной недостаточно места, в связи с этим шланги имеют уменьшенный диаметр в сравнении с обыкновенными. Кроме того, у них небольшая гайка, если для стандартных нужен рожковый ключ на 11 мм, то здесь размер гайки всего 8 мм. Имейте это в виду во время подготовки инструмента для разборки однорычажного смесителя.

Откручивают шланги подачи воды

Шаг 5. Маленькой отверткой или иным острым предметом подденьте заглушку винта фиксации поворотного рычага. На ней есть метки красного и синего цвета, запомните их положение. Во время сборки и подключения крана надо не перепутать шланг холодной и горячей воды, в противном случае кран будет работать наоборот.

Это не критично, но вызывает определенные неудобства на начальных периодах пользования, придется привыкать к противоположному алгоритму регулирования параметров воды.

Заглушку винта нужно поддеть отверткой

Шаг 6. Шестигранным ключиком открутите винт фиксации рычага.

Важно. Не выкручивайте его до конца, потом могут возникнуть проблемы. Винтик небольшой и его легко потерять, а вкручивание на место довольно трудоемкое занятие – сложно на удалении попасть в отверстие, первые витки долго не наживляются.

Отпускайте метиз на пол-оборота и постоянно пробуйте снимать рычаг. Он фиксируется к штоку в небольшом углублении, для полного выхода из зацепления не требуется более 1,5–2,0 оборота винта.

Выкручивают винт и аккуратно снимают рычаг

Шаг 7. Открутите верхнюю крышку на корпусе крана, она держится на внешней резьбе прижимной гайки. Снимите прижимную гайку, которая фиксирует в корпусе картридж. Для этого надо пользоваться рожковым ключом.

Для снятия прижимной гайки понадобится рожковый ключ

Шаг 8. Достаньте из крана картридж.

Вынимают из корпуса крана картридж

Механизм разобран, теперь надо сделать его осмотр для выяснения причины проблемы. Если, конечно, вы не разбирали устройство только ради того, чтобы узнать его внутреннее строение.

Разбор шарового смесителя

Диагностика и ремонт смесителя

Кран может отказать в работе по нескольким причинам.

1. Критический износ или полная поломка картриджа. Такая ситуация случается у дешевых элементов, изготовленных из пластика. Картриджи ремонту не подлежат, их надо менять на новые.

   Чаще всего смеситель выходит из строя из-за поломки картриджа

2. Выход из строя прижимных гаек. И эта проблема касается лишь дешевых некачественных смесителей. Они изготавливаются из плохих неустойчивых сплавов, которые быстро разрушаются вследствие обыкновенного физического старения.

   Износ прижимной гайки тоже приводит к протечке крана

Как самостоятельно восстановить гайку?

Шаг 1. Снимите гусак, верхнее и нижнее капроновые кольца.

Снимают гусак и оба уплотнительных кольца

Шаг 2. Тонким предметом подденьте резиновые уплотнители и аккуратно выньте их из специальных технологических канавок. Работайте осторожно, не оставьте углублений в канавках, из-за них могут появиться новые протечки.

Далее вынимают резиновые уплотнители

Теперь следует приступать к замене изношенной прижимной гайки. Ее можно изготовить из ненужных CD-дисков.

Шаг 3. Циркулем или шилом аккуратно обведите гайку на диске, следите, чтобы внешний и внутренний диаметры не смещались. Острыми маленьким ножницами вырежьте деталь по внешнему контуру.

Вырезают из диска заготовку

Шаг 4. Нагрейте на газовой горелке кухонной плиты кусок проволоки и проделайте отверстие по центру заготовки, без него невозможно удалить внутреннюю часть диска.

В заготовке прожигают отверстие раскаленной проволокой

Шаг 5. Ножницами аккуратно удалите внутренний диаметр. Диск состоит из двух частей, разъедините их.

Вырезают внутреннюю часть заготовки

Шаг 6. Все составляющие будущей гайки должны плотно входить на резьбу, подгоните их при помощи небольшого круглого напильника. Таких заготовок надо сделать 6 штук.

Заготовки подгоняют по размеру

Шаг 7. По одной накручивайте элементы на резьбу и склеивайте между собой специальным клеем для полимеров. Это очень эффективный состав, склеивание выполняется по методу молекулярной сварки.

Заготовки накручивают на резьбу, предварительно промазав клеем

Шаг 8. Прижмите кран в вертикальном положении и оставьте до полного высыхания клея.

Корпус крана переворачивают и прижимают сверху грузом

Пока гайка высыхает, проверьте состояние аэратора. Устройство создано для насыщения воды воздухом, за счет чего уменьшается разбрызгивание струи. Открутите корпус аэратора, достаньте внутренние детали и очистите узкие прорези от грязи и окислов. Проверьте состояние резиновой прокладки, при необходимости замените ее.

Проверяют состояние аэратора

Клей застыл – продолжайте сборку смесителя.

Сборка смесителя

Не забывайте, что изготовленная ручным способом гайка не имеет прежней прочности, собирать отдельные элементы надо с повышенной осторожностью.

Шаг 1. Открутите гайку, проверьте ее ход. Наденьте новые резиновые уплотнители.

Снимают гайку и ставят новые уплотнительные кольца

Важно. Обращайте внимание на положение колец, конусные поверхности должны быть направлены навстречу друг другу. За счет такого положения внутреннее давление воды дополнительно разжимает уплотнители и увеличивает герметичность прилегания.

Шаг 2. Аккуратно наденьте на кран носик, перед этим не забудьте поставить на место нижнюю капроновую прокладку. Она выполняет функцию подшипника при поворотах носика. Для облегчения процесса рекомендуется пользоваться техническим вазелином или обыкновенной мыльной водой. Смочите поверхности, состав намного уменьшит силы трения и облегчит процесс сборки.

Прикручивают верхнюю часть крана

Шаг 3. Наденьте верхнюю прокладку и закрутите сделанную самостоятельно гайку из дисков. С небольшим усилием затяните ее. Помните, что задача гайки не сжимать капроновые прокладки или резиновые уплотнители, а только удерживать все детали крана вместе и предупреждать их шатание.

Накручивают самодельную гайку

И еще один момент. Усилие прижатия гайкой увеличится после окончательной установки смесителя на раковине и фиксации устройства шпильками с шайбой.

Кран собран, желательно проверить герметичность. Для этого временно присоедините шланги к источникам воды и включите смеситель. Протечки появятся через несколько секунд. Если все в норме, то можно устанавливать устройство на свое место. Разборка, ремонт и сборка отнимает не более двух часов, это намного быстрее и дешевле, чем ездить по магазинам в поисках нового рычажного смесителя.

Подключают шланги к смесителю и проверяют на отсутствие протечек

Видео — Как разобрать смеситель однорычажный

Если вы решили посвятить один свой день домашним ремонтам, то не начинайте отдыхать сразу после ремонта смесителя. Каждая жена обрадуется, если у мужа появится желание очистить от нагара подошву утюга. А как это сделать правильно и не повредить поверхность дорогостоящего прибора, можно прочитать на страницах нашего сайта.

особенности устройства и разборки однорычажных кранов, видо

Однорычажный кран — это нововведение в сантехническом вопросе, которое широко применяется для установки в ванных комнатах или на кухне. Конструктивно такое устройство состоит из металлического корпуса со специальной пластиной, в которой происходит перемешивание холодной и горячей воды. Для изготовления рычага такого изделия используют керамику, металл или пластик.

• Разновидности и особенности устройства однорычажных кранов
• Достоинства и недостатки рычажного смесителя
• Как выполняется разборка дискового крана?
• Особенности разборки шарового смесителя
• Советы профессионалов

Большой популярностью среди потребителей пользуются сравнительно недорогие и простые в использовании шаровые однорычажные краны. Но из-за того, что такие изделия появились не так давно на рынке сантехники и малознакомы широкому кругу потребителей, у многих возникает вопрос, как производится разборка такого смесителя и что делать, если потребуется ремонт однорычажного крана?

Разновидности и особенности устройства однорычажных кранов

Перед тем как приступать к разборке смесителя, нужно разобраться с принципом его устройства и разновидностями популярных кранов однорычажного типа. По своей конструкции такой сантехнический прибор напоминает кран с одной ручкой для регулировки горячей и холодной воды, закреплённой винтом под декоративной накладкой. Благодаря такому строению у домовладельца не должно возникнуть проблем с разборкой такого устройства. Однако нужно различать разные виды смесителей, так как от этого будет, зависеть последовательность их разборки:

• кран с шаровым механизмом;
• кран с картриджем в качестве смесителя.

Основной элемент, на котором основан принцип работы шарового смесителя – это небольшой шарик, изготовленный из металла, который помещён в корпус крана. В шарике предусмотрено три отверстия, которые предназначаются для обеспечения горячего, холодного и смешанного водоснабжения. Благодаря такому устройству кран получил название шарового смесителя.

Металлический шар находится в постоянном контакте с резиновыми прокладками, предотвращающими самопроизвольное прохождение воды. В действие такое устройство приводится посредством регулировочного штока. При этом для изменения напора водного потока меняется положение отверстий на шаре. При увеличении площади соприкосновения отверстий с резиновыми уплотнителями уменьшается уровень потока, подаваемой воды и наоборот. Такие краны очень редко ломаются благодаря продуманной до мелочей конструкции и поэтому редко подлежат разборке.

Картриджевый кран, как видно из его названия, для смешивания воды оснащается особым картриджем в основу которого входит керамическая пластина. В нижней части диска предусмотрено 3 отверстия, соответственно для горячей, холодной и смешанной воды. В свою очередь, верхняя пластина выступает в роли самого смесителя.

Суть работы такой системы заключается в том, что при изменении местоположения джойстика отверстие в зависимости от того, какую воду нужно подавать горячую или холодную совмещается со смесительной камерой верхней пластины. Плавное движение рычажного механизма достигается благодаря специальной смазке на силиконовой основе. Производителями рычажных кранов рекомендуется снабжать систему водопровода фильтрами, что позволит избежать попадания мусора в картридж и как следствие увеличивает эксплуатационный ресурс смесителя.

Достоинства и недостатки рычажного смесителя

Свою популярность однорычажные смесители получили благодаря простоте и удобству в использовании. Конструкция крана позволяет в считаные секунды выполнить регулировку температуры подаваемой воды благодаря плавному передвижению рычага в нужном направлении. В свою очередь, для изменения интенсивности напора также не придётся крутить вентили, всё, что нужно это изменить положение педали прикреплённой на штоке подняв её вверх или опустив вниз.

Плюс ко всему однорычажные смесители проявили себя с положительной стороны в плане срока службы. Длительный эксплуатационный ресурс такого устройства обусловлен тем, что в изделиях отсутствуют трущиеся металлические или резиновые элементы, а керамический картридж изнашивается очень медленно.

Если рассматривать шаровый смеситель, то он уступает аналогу с картриджем тем, что в его конструкции имеются резиновые уплотнители. Поэтому такому устройству требуются регулярные профилактические мероприятия по замене уплотнителей как минимум 1 раз в 2 года. Чаще всего поломки связаны с попаданием в кран мусора в виде ржавчины или песка, которые всегда присутствуют в воде.

Если рассматривать не дорогой картриджный кран, то у него есть одна проблема – сложность регулировки комфортной температуры воды. В первую очередь — это обусловлено незначительным углом изменения положения джойстика. Но рассмотренная проблема не касается дорогостоящих моделей, в которых угол настройки имеет широкий диапазон, что позволяет устанавливать комфортные температурные параметры воды.

Как выполняется разборка дискового крана?

В случае выхода из строя пластин, расположенных внутри гильзы смесителя, необходимо выполнить полную разборку крана. Но перед этим нужно подготовить отвёртки и специальный шестигранник. Также желательно просмотреть видео о том, как разобрать однорычажный смеситель. Сама же разборка крана будет, происходить строго в соответствии с инструкцией.

1. Отвёрткой или ножом извлекается декоративная заглушка на ручке смесителя, окрашенная синим и красным цветом, которые указывают регулировку температуры подаваемой воды.
2. При помощи шестигранника отвинчивается винт фиксирующий джойстик на регулировочном штоке.
3. Выполняется демонтаж ручки, после чего выкручивается декоративная и зажимная гайка. Если конструкция гайки не шестигранная, а со специальными пазами, то нужно быть осторожным при откручивании чтобы не повредить её.
4. На следующем этапе вынимают диск смесительного механизма. Замена картриджа необходима только в случае сильного износа последнего или обнаружении утечки.
5. Выполняют установку нового картриджа в корпус крана. Зажимная гайка закручивается без чрезмерных усилий, так как если её пережать, то кран будет работать туго. Затем ставится на своё место декоративная гайка и педаль рычага. Ну и в конце устанавливается заглушка.

Прежде чем направляться в магазин для покупки нового картриджа необходимо снять старый и взять с собой. Это обусловлено тем, что такие изделия выпускаются с разными диаметрами и способами фиксации. Поэтому, не имея с собой старой детали можно приобрести несоответствующую запчасть. Также выбирая подходящий картридж нужно обращать внимание на используемые в нём уплотнители. Желательно приобретать устройство с силиконовыми прокладками, которые менее подвержены воздействию некачественной воды в отечественном водопроводе.

Особенности разборки шарового смесителя

Такую модель однорычажного смесителя так же легко разбирать, как и картриджный аналог, особенно если просмотреть видео, проведения ремонтных работ. При этом важно понимать, что самостоятельному ремонту подлежат незначительные поломки, такие как уменьшение напора воды при полном открытии смесителя или незначительная утечка. Более серьёзные проблемы решаются путём полной замены изделия. При этом для очистки сеточки, нужно выполнить всего три манипуляции.

1. Снимается гайка, установленная на изливе смесителя.
2. Вытягивается сетка и промывается под струёй воды.
3. Гайка и сетка монтируется на своё место.

В случае с утечкой понадобится выполнить замену прокладок, которая сопровождается полной разборкой рычажного смесителя.

1. Снимается декоративная заглушка, откручивается крепёжный винт и демонтируется рычаг.
2. Вынимается резьбовое соединение, после чего отвёрткой отвинчивается винт. Очень часто он обрастает накипью, которая легко удаляется тряпкой, намоченной в уксусе.
3. Вытаскивается шаровый механизм. Демонтируются резиновые прокладки и заменяются новыми уплотнителями.
4. На своё место устанавливается шар.
5. Фиксация уплотнителей выполняется посредством пластиковой гайки. На место устанавливается рычажный механизм и фиксируется винтом.

В завершение выполняется проверка крана на отсутствие утечки.

Советы профессионалов

Важно при сборке рычажного смесителя не прилагать излишних усилий, так как в изготовлении большинства кранов используется силумин – хрупкий материал, который под нагрузкой может лопнуть. При замене картриджа нужно обязательно проследить, чтобы изделие полностью соответствовало по параметрам поломанной детали. Прежде чем приступать к разборке смесителя, нужно приобрести прокладки, уплотнительную ленту и другие сопутствующие материалы.

Как видно разбирать рычажный смеситель совершенно несложно. Главное, не торопиться и внимательно запоминать, где и как расположена та или иная деталь. Изучив, принцип работы и устройство крана рычажного типа каждый домовладелец справится с его ремонтом или полной заменой.

Как разобрать однорычажный смеситель? — Идеи декора в Калифорнии

При анализе смесителей такого типа, как однорычажный, с ним справится любой мужчина. Часто такие манипуляции проводят при засорении носика, протечке, заклинивании, образовании накипи и других проблемах. Действия будут зависеть от типа смесителя с одним рычагом и от неисправности.



Особенности

Смеситель этого типа представляет собой смеситель, который имеет только одну регулировочную ручку. Благодаря такой конструкции подача воды в однорычажном смесителе регулируется движением одной руки.

Его основные преимущества:

• Быстрое получение желаемой температуры спрея.
• Простота управления.
• Простота ремонта, который можно выполнить своими руками.

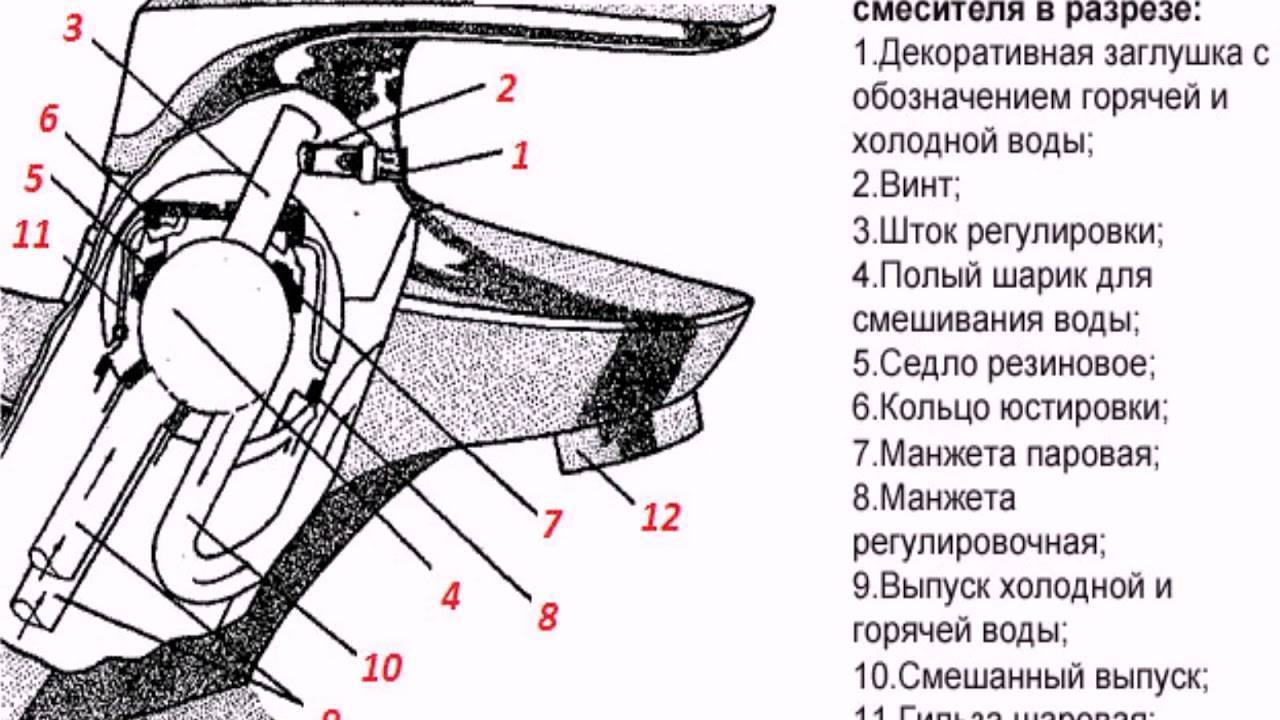

Устройство смесителя однорычажного типа

Подводя две трубы к смесителю, вода смешивается до нужной пользователю температуры и затем подается в выходную трубку. Регулирование как температуры воды, так и силы струи осуществляется перемещением имеющихся внутри чаши смесителя или пластин картриджа.



Типы

Смесители однорычажные подразделяются на:

1. Шаровые. Их внутренняя структура включает в себя полую стальную сферу с тремя отверстиями. В двух из них вода находится внутри шара, а через третий – на выходе подмешивается в нагнетательный патрубок. Этот мяч находится внутри шаровой втулки, которая также имеет прочное резиновое седло. Под напором водяных струй мяч плотно соприкасается с этими седлами. Для перемещения внутри смесителя используется шток. Повороты чаши изменяют температуру воды и ее напор в соответствии с соответствующими отверстиями в чаше. Чем больше открытое отверстие, тем сильнее давление.
2. Картридж. Вода внутри этих клапанов смешивается в картридже. Эти смесители еще называют дисковыми, потому что можно регулировать температуру и напор струйного клапана, такие смесители имеют металлокерамические или стальные колеса. Зазор между ними выполняет роль камеры, в которой смешиваются воды разной температуры.





Инструкции по разборке

Прежде всего, подготовьте инструменты, которые вам понадобятся для разборки однорычажного смесителя.

Вам понадобятся:

• Плоская отвертка.
• Гаечный ключ.
• Ключи.
• Нож.
• Плоскогубцы.



Дальнейшие ваши действия определят внутреннюю структуру микшера. Не забудьте перед началом работ перекрыть подачу воды.

С керамическим картриджем

1. С помощью ножа или отвертки снимите заглушку с красно-синей метки.
2. Открутите винт с шестигранной головкой или отверткой, функцией которого является удержание рычага.
3. Снимите рычаг управления с корпуса, чтобы увидеть верхнюю часть картриджа регулирующего стержня и прижимную гайку.
4. Аккуратно отвинтите зажимную гайку, взяв для такой манипуляции в зависимости от типа гайки либо гаечный ключ (для восьмигранных гаек), либо отвертку (для круглых гаек, имеющих углубления и буртик).
5. Извлеките картридж, отметив его расположение внутри корпуса.

Шар

Разбор данного однорычажного смесителя проводится по такой схеме:

• Снимите ручку, ослабив винт, который ее держит.
• С помощью отвертки надавите на кольцо (его полость), чтобы оно повернулось против часовой стрелки, но не до конца.
• Снимите купол пассатижами, не деформируя при этом под ним четырехсот кольцо.

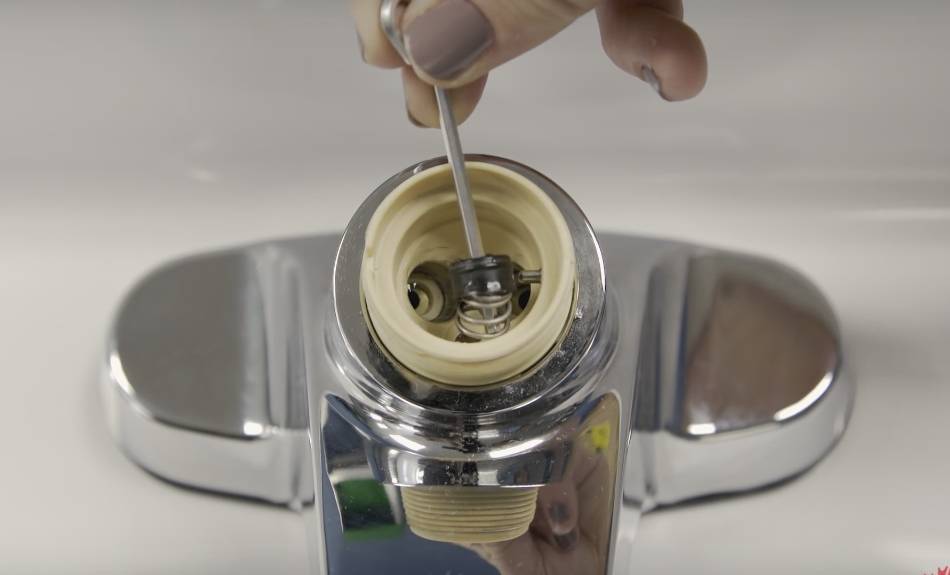

• Отвинтите купол с пластиковым кольцом, чтобы проверить соединение, вращение и степень загрязнения.
• Возьмите пластиковую деталь щитовидной железы, очистив ее черную часть (уплотнитель). Иногда вся вина кроется в загрязнении этой детали, поэтому после чистки кран собирается обратно.
• Если очистка не помогает, снимите шаровой кран и осмотрите его. При необходимости замены шарового смесителя установите новый элемент, а затем соберите всю конструкцию в обратном порядке.

Наглядно смотрите в следующем видео.

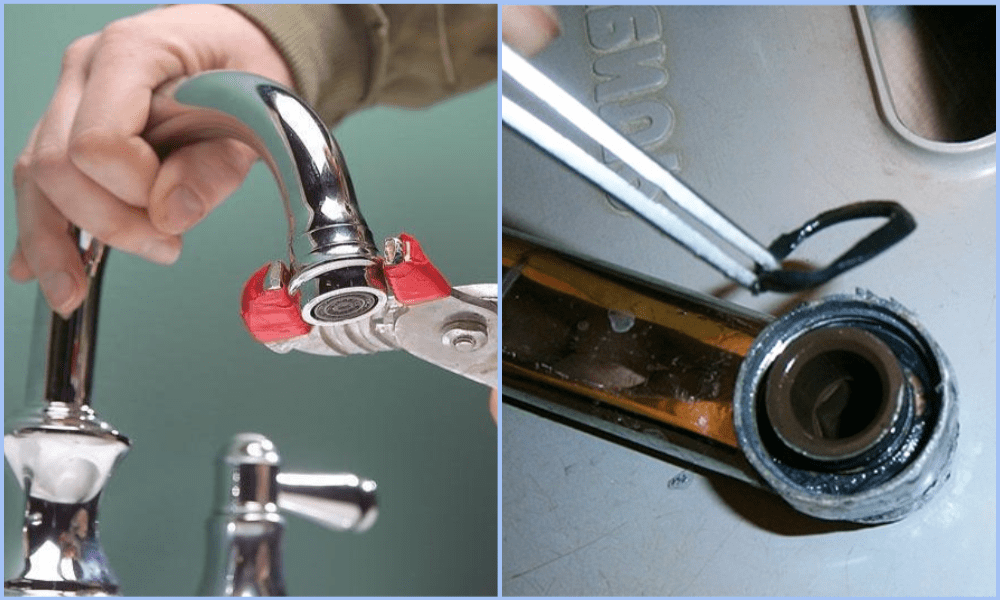

Смеситель этого типа довольно часто забивается в месте излива крана, что проявляется ослаблением напора воды, но для устранения проблемы не нужно разбирать шаровой кран. Чтобы очистить носик, сначала снимите гайку на носике смесителя. Снимите сетку, а после промывки и продувания установите ее обратно, после чего верните гайку на место.

Сменный картридж

После извлечения картриджа из смесителя необходимо определить его диаметр, т.к. при замене изношенного элемента он должен быть идентичным. Выбрав такой же диаметр нового картриджа, его следует вставить в корпус точно так же, как внутри смесителя находился старый картридж.

Убедитесь, что выступы для его крепления соответствуют углублениям в корпусе. Также оцените состояние уплотнительных резинок. Желательно, чтобы они были силиконовые, например каучуки более водостойкие и более эластичные, чем резиновые. После установки картриджа соберите смеситель в обратном порядке.



НЕОБХОДИМО ПРОЧИТАТЬ

Все

• Все
• Авто
• Бизнес
• Рождественские украшения
• Цветы, идеи декора для сада
• Дизайн мебели
• Декор для подарков
• Декор для дома
• Интерьер
• Дизайн интерьера
• Декор для кухни
• Новости
• Декор для офиса
• Дизайн комнаты
• Техно

14 Модные фоны для ванной

Питер Лики — 13 сентября 2017 г. 0

Если вы ищете фотографии ванной комнаты, обои для ванной комнаты и фон для ванной комнаты, оставайтесь с нами. У нас есть 14 фотографий специально для вас. Загрузите это…

Реклама

Как разобрать однорычажный смеситель?

• Конструктивные особенности
• Преимущества:
• Недостатки:
• Набор инструментов
• Как починить однорычажный смеситель картриджного типа?
• Как разобрать шаровой смеситель в ванной?
• Стоковая видеозапись

При всей кажущейся сложности, разборка смесителя в ванной не такое уж и сложное дело. Поэтому, если вы озадачены тем, как разобрать однорычажный смеситель, воспользовавшись советами из этой статьи, вы легко справитесь с такой задачей. Это позволит составить план действий и работать по заранее намеченному алгоритму починки смесителя.

к оглавлению ↑

Конструктивные особенности

Однорычажные смесители популярны благодаря своему эстетичному, современному дизайну и простоте использования. Еще одним преимуществом является ремонтопригодность устройства. Починить его можно самостоятельно, имея минимальный навык изготовления слесарных работ. Это корпус, в котором смешивается горячая и холодная вода. Пластина в корпусе действует как рычаг.

Важно! Для изготовления смесителей используются такие материалы, как пластик, металл и керамика.

Существует 2 разновидности однорычажных смесителей:

• Шаровой.
• Картридж.

Шар

Основной деталью данной конструкции является металлический шар, вмонтированный в корпус крана. В шаре есть 3 отверстия для слива горячей, холодной и смешанной воды. По этой причине емкость внутри металлического шара называется камерой смешения.

Шарик соприкасается с резиновыми уплотнениями. Регулировочный стержень приводит в действие конструкцию. С увеличением площади контактирующих отверстий напор воды ослабевает, и наоборот. Дизайн продуман до мелочей, поэтому вылетает довольно редко.

Картридж

В данном кране вместо шара используется картридж с двумя керамическими пластинами. На дне есть 3 отверстия для слива воды. Верхняя часть картриджа выполняет роль смесительной камеры. Положение джойстика меняется, и одно из отверстий в нижней плите совмещается с камерой смешения. Благодаря использованию специальной силиконовой смазки ход рычага плавный.

Важно! Чтобы картридж не вышел из строя из-за попадания в его отверстия твердых частиц, желательно использовать специальные фильтры.

к оглавлению ↑

Преимущества:

• Простота и удобство использования. С помощью однорычажного смесительного устройства, перемещая рычаг вправо-влево, вы получаете воду нужной температуры за несколько секунд. Регулировка напора воды осуществляется движениями рычага в вертикальной плоскости.
• Долгий срок эксплуатации. Разборка смесителя для ванной с душем будет редкостью.

к оглавлению ↑

Недостатки:

• Быстрый износ резиновых уплотнений. Во избежание поломок и засоров желательно менять уплотнитель раз в 2 года.
• Некоторые дешевые модели плохо регулируют нужную температуру воды из-за малого угла регулировки. Подобная проблема полностью отсутствует в более качественных и дорогих моделях с широким углом регулировки.

к оглавлению ↑

Набор инструментов

Для успешной разборки однорычажного смесителя вам потребуются следующие инструменты:

• Отвертка.
• Набор шестигранных ключей.
• Плоскогубцы.
• Ключи (рожковый и разводной).
• Нож.

Перед тем, как разобрать однорычажный смеситель в ванной, необходимо перекрыть воду на входе в квартиру. После этого откройте все краны и слейте воду. Конечно, полностью слить воду вряд ли получится, поэтому для демонтажа смесителя нужно держать наготове таз. Теперь можно переходить непосредственно к демонтажу смесителя.

к оглавлению ↑

Как закрепить однорычажный смеситель картриджного типа?

1. Снимите заглушки с помощью отвертки. Они окрашены в разные цвета, чтобы указать направление движения рычага для регулировки температуры воды.
2. С помощью шестигранного ключа выкрутите винт, которым джойстик крепится к регулировочному стержню.
3. Снимите ручку с крана. Сначала снимите керамику, а затем зажимную гайку на верхней пластине. Керамическая гайка откручивается вручную.
4. Снимите диск миксера. Если картридж начинает подтекать, его необходимо заменить на новый.
5. Замените новый картридж. Затяните гайку, удерживающую диск, наденьте рычаг и затяните винт. Заглушки устанавливаются последними.

Важно! Покупая картридж, берите с собой старый, сломанный. Проблема в том, что в разных патронах отверстия разного диаметра. Замки тоже могут быть разными. Кроме того, обратите внимание на изделия с силиконовыми прокладками. Они менее подвержены разрушительному воздействию воды.

к оглавлению ↑

Как разобрать шаровой смеситель в ванной?

Разобрать шаровой смеситель не сложнее картриджа. Следует учитывать, что при серьезной неисправности придется менять смеситель полностью. Если повреждение незначительное, например, имеет место засорение абразивными частицами или скрипит кран однорычажного смесителя, целесообразнее отремонтировать его своими руками.

Процедура демонтажа:

1. Снимите гайку с носика крана.
2. Снимите и промойте сетку водой.
3. Установите гайку и сетку в смеситель.

Если клапан негерметичен, замените изношенные резиновые уплотнения новыми:

1. Ослабьте винт и снимите рычаг.
2. Снимите соединение с резьбы, а затем отвинтите винт. Обычно он загрязнен, поэтому протрите его тряпкой.
3. Снимите резиновые уплотнения и замените их новыми.
4. Удалите шар.
5. После замены прокладок установите шар на место. Закрепите прокладки пластиковой гайкой.
6. Установите рычаг, зафиксируйте винт. Обязательно проверьте кран на работоспособность.

к оглавлению ↑

Видеоматериал

Как видите, регулировка рычажного смесителя не представляет особой сложности.
