Как разобрать и отремонтировать смеситель с картриджем

Главная

Водопровод

Как разобрать и отремонтировать смеситель с картриджем

Сейчас наибольшее распространение получили смесители с одной ручкой управления (однорычажные), у которых регулирующий элемент выполнен в виде цельного картриджа.

Если появилась утечка воды или вода идет из под ручки управления смесителем, — значит вышел со строя керамический картридж. Эта деталь ремонту ни как не подлежит, и ее нужно менять. Картриджи стандартных размеров, как запасные части, свободно продаются в магазинах. Причем цены на них вполне демократичные. Поэтому нужно поинтересоваться, имеется ли картридж под такой-то смеситель у продавцов. А еще лучше сначала разобрать смеситель и пойти интересоваться уже с картриджем в руках. Эта деталь может быть разных типоразмеров…. И без образца вряд ли удастся ее подобрать.

Как ремонтировать с керамическим картриджем

Конструкция этих смесителей может несколько различаться. Но большинство, все же выполнено по схеме: ручка управления закрывает гайку, которая удерживает керамический катридж.

Поэтому и разборка таких смесителей начинается со снятия ручки. Болт, крепящий ручку управления, обычно прячется за значком «горячая-холодная» или за логотипом фирмы. Поэтому, на первом этапе ремонта смесителя с картриджем – удаляем отверткой указанную пластиковую заглушку. Далее же действуем по следующей схеме.

• Выкручиваем болт крепления ручки к штоку управлении картриджем. Скорее всего, болтик будет сделан под шестигранник 2,5 мм. Такой инструмент не сложно приобрести в строительном магазине. Но можно попытаться выкрутить этот болт и тонкой отверткой.
• Затем ручка управления снимается со штока, возможно вместе с другими элементами оформления или же выкручивается дополнительная гайка. После этого открывается доступ к гайке, которая зажимает картридж внутри корпуса (прижимает его уплотнителями к отверстиям в корпусе крана, через которые подается вода).
• Далее, разводным ключом (или подходящим рожковым ключом) выкручивается большая прижимающая гайка из корпуса смесителя.
• Теперь можно свободно вынуть керамический картридж и произвести его замену. При установке картриджа нужно его правильно ориентировать по совпадению отверстий в корпусе.

Как видим, сложный с виду смеситель совсем не сложно отремонтировать и своими руками. Нужно лишь запастись минимальным набором инструментов, — отверткой, маленьким шестигранником, разводным ключом большого размера.

Замена картриджа

Но лучше один раз увидеть, как производится замена картриджа. Любительское видео наглядно показывает, как разобрать смеситель с картриджем в домашних условиях.

Причины поломок

Керамические картриджи в основном ломаются из-за абразивных частиц в воде. Твердые крупинки попадают между керамическими пластинами, оставляя на них царапины. Постепенно керамика истирается и дает утечку. Что бы керамические картриджи служили долго необходимо ставить фильтры очистки воды на входящих в дом магистралях. При весьма загрязненной воде обычный картридж в смесителе может выйти со строя за пару месяцев.

Как происходит регулировка количества воды

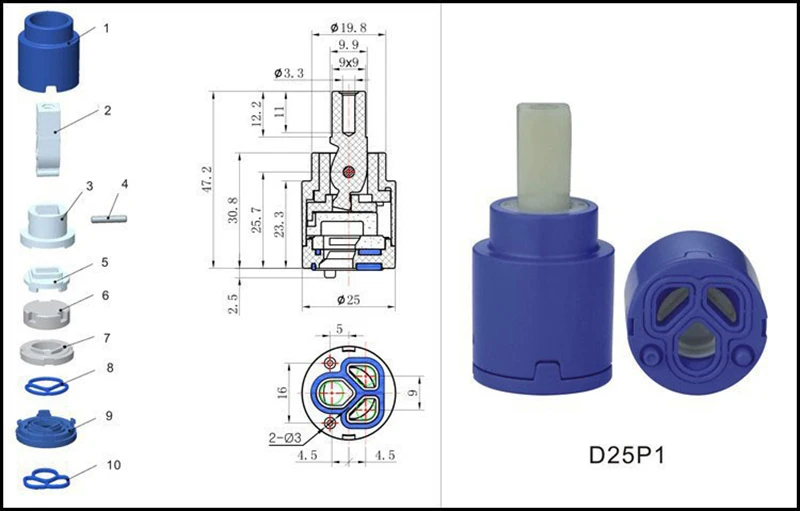

Керамический картридж состоит из двух пластин со сквозными отверстиями. Верхняя пластина может смещаться в стороны относительно нижней, при этом происходит частичное или полное перекрытие отверстий или их взаимное совмещение. Пластина смещается ручкой управления через шток. В результате этого регулируется поток воды, а также уровень преобладания воды из какого-либо подводящего шланга (горячая-холодная).
На представленном видео показан керамический картридж смесителя и принцип его работы.

Также можно встретить смесители с регулировкой воды шаровым элементом, а также с двумя ручками управления, которыми регулируются керамические буксы в разных ветвях смесителя. Смесители с металлическими кран-буксами (с резиновыми уплотнителями) на сегодняшний день уже не устанавливаются, а где они еще имеются – решительно меняются на современные системы.

Предыдущая запись

Следующая запись

устройство керамического картриджа и шарового крана, видео по разбору

Главная » Сантехника

Опубликовано: 1 июля 2022

Являясь самыми функциональными и практичными кранами для кухни и ванной, однорычажные смесители заслужено получили славу стильных и простых кранов. Невзирая на долгий срок службы запорной арматуры данного типа, элементы конструкции все равно изнашиваются со временем, и устройство выходит из строя. В этом случае необходима разборка смесителя и замена его дефектных элементов.

За счет несложного строения смесителя и доступности запасных частей для восстановления работы современных кранов, можно отложить вызов сантехника и начать ремонт своими руками.

Единственное, что необходимо – это понять конструкцию всех видов однорычажных смесителей и особенности их обслуживания и ремонта.

Содержание

1. Конструкция однорычажного смесителя: общие сведения
2. Разновидности
3. Смеситель с шаровым картриджем
4. Вентили с керамическим картриджем
5. Инструменты для разборки смесителя
6. Как разобрать смеситель с картриджем керамического типа?
7. Как разобрать смеситель однорычажный шарового типа?
8. Профилактика поломок

Конструкция однорычажного смесителя: общие сведения

На выходе из смесителя температурный режим и давление воды регулируется с помощью установки его рычага в определенное положение. Причем напор плавно изменяется во время перемещения ручки по вертикали, а температура – во время изменения положения джойстика по горизонтали. Легкость регулировки объясняется уникальной конструкцией крана, состоящего из следующих деталей:

• джойстик (рукоятка, рычаг) смесителя;
• корпус смесителя;
• сменный картридж;
• крышка корпуса;
• нижняя часть для подсоединения гибкой подводки;
• фиксирующая скоба;
• излив с аэратором.

Различия в смесителях с рычагом состоят как во внешнем виде, так и в конструкции сменного картриджа.

Разновидности

Невзирая на большой ассортимент моделей однорычажных смесителей для кухни и ванной, их условно можно поделить на два основных вида, с учетом устройства сменного элемента (кран-букса):

• шаровой картриджный смеситель;
• смесители с керамическим картриджем.

Вентили и обоих видов имеют свои преимущества и недостатки.

Смеситель с шаровым картриджем

Название данного картриджа объясняется формой его главного элемента. Устройство для регулировки сделано в виде полого шара и для протока воды оборудовано тремя отверстиями. Он установлен в корпус с помощью картриджной гильзы. Требуемое уплотнение создают фторопластовые подпружиненные вставки, к которым

дополнительный прижим происходит благодаря давлению воды. Материал уплотнителей позволяет легко скользить сфере внутри гильзы.

Необходимое давление воды обеспечивается полным либо частичным закрытием отверстий в корпусе и сфере, а регулировка температурного режима – вариантами их комбинирования. Так как смешивание жидкостей проходит внутри шара, то картридж подвергается появлению накипи. Именно накипь и является одной из основных причин, которая способна привести к его поломке. Еще одним

недостатками шаровых смесителей можно считать:

• быстрый износ резиновых прокладок;
• относительно дорогую стоимость;
• плохую ремонтопригодность.

Невзирая на это, вентили со сферическими элементами великолепно выдерживают перепады давления и гидравлические удары, а помимо этого, имеют более слабую чувствительность к включениям и взвесям, присутствующим в магистральном водопроводе.

Вентили с керамическим картриджем

На сегодняшний день сменные керамические картриджи по праву получили признание у многих потребителей. Относительно небольшая стоимость и долговечность этого решения дали возможность уменьшить их цену, а также в случае поломки затраты на ремонт.

Надежность смесителей этого вида обеспечивают два или три специальных диска, которые обработаны с помощью ультразвука. Точность шлифовки этого класса дала возможность достигнуть необходимой гладкости деталей, это и способствует идеальному примыканию всех рабочих элементов.

Бесшумное и плавное перемещение дисков картриджа с керамическим блоком обеспечено в течение всего срока его эксплуатации.

Диски для прохождения воды имеют отверстия и расположены один над другим. Верхняя пластинка подсоединяется к стержню управления, а нижняя жестко зафиксирована в корпусе картриджа. Во время поворота рычага диски перемещаются относительно друг друга, за счет этого их отверстия совпадают полностью или частично. Благодаря этому и происходит

перемешивание жидкостей. Давление меняется смещением верхней пластины.

В сменных керамических картриджах с тремя дисками подвижен только средний элемент. Эти устройства изготовлены специально для водопроводов с плохим рабочим давлением. Особенностью этих устройств является перемешивание жидкости не между пластинами, а в корпусе смесителя, что дает возможность значительно уменьшить внутри прибора гидравлическое сопротивление.

Картриджи с тремя керамическими дисками отлично подойдут для работы в центральной магистрали с низким напором, так как не снижают во время смешивания давление воды.

Минусом керамических картриджей с дисками является их высокая чувствительность к механическим взвесям и включениям, которые находятся в воде. Абразивное воздействие накипи или мелких крупинок песка способствует быстрому выходу из строя устройства. При этом нельзя не отметить и преимущество этих вентилей: у них более низкая стоимость, а их замена не создает сложностей даже для людей без опыта сантехнических работ.

Установка фильтров для очистки воды существенно увеличивает время эксплуатации смесителей картриджного и шарового типа.

Инструменты для разборки смесителя

Разборка крана рычажного типа в кухне или ванной не представляет особых трудностей. Единственная сложность, с которой можно в некоторых случаях столкнуться – появление накипи внизу рычага и его прикипание к стержню картриджа. В остальном для разборки будут необходимы:

• набор шестигранных ключей;
• комплект отверток;
• нож;
• круглогубцы или пассатижи с длинными губками;
• гаечные и разводные ключи.

В случае, когда вы не знаете, какой картридж находится в устройстве, то, перед тем как приобрести деталь для замены, нужно разобрать смеситель и достать поврежденный механизм. Отправившись с ним в строительный магазин или на рынок, вы можете быть уверены в том, что купили картридж такой же конструкции.

Как разобрать смеситель с картриджем керамического типа?

Как и в остальных случаях установки или ремонта сантехнических устройств, необходимо закрыть на входе в квартиру подачу воды. Затем непременно проверьте, как плотно на стояке закрыты краны, открыв в ванной или на кухне расходные вентили. Помимо этого, для удаления воды, которая прольется во время демонтажа, подготовьте какую-то тряпку и таз.

Смесители, которые встроены в раковину, имеют уязвимые места в виде картриджа или резинового уплотнителя, при их изнашивании или повреждении вентиль начинает протекать. Для исправления этой неисправности воспользуйтесь пошаговой инструкцией по разборке смесителя:

• Демонтируйте смеситель. Для чего с помощью разводного ключа открутите гайки гибкой подводки, затем поднимите кран над раковиной и снимите шланги со своих посадочных мест. Важно: Некоторые смесители оснащены декоративным кожухом, его необходимо снять на самом первом этапе. Причем нужно соблюдать осторожность, поскольку защитные элементы зачастую сделаны из хрупких сплавов.
• При помощи плоской тонкой отвертки или ножа подденьте и удалите заглушку.
• Отверните крепежный винт, воспользовавшись шестигранным ключом.
• Демонтируйте рычаг. В данном случае проблемой может являться прикипание рычага к корпусу. Избавиться от последствий продолжительной эксплуатации смесителя можно, если обработать место сопряжения машинным маслом или полить на него кипятком.
• Снимите защитный чехол, затем выкрутите прижимную гайку, которая может быть двух видов: с углублениями на гранях или под рожковый ключ. Вероятно, во время работы нужно будет использовать пассатижи с длинными губками.
• Достаньте из корпуса картридж.

Внимание: непременно зарисуйте или запомните положение в корпусе смесителя картриджа, чтобы во время установки новой детали правильно собрать всю конструкцию.

Последующая разборка картриджа с керамическим блоком бессмысленна, так как он неремонтопригоден и относится к расходным материалам. Подбирая запчасти для замены, лучше всего отдать предпочтение силиконовым элементам для уплотнения. Они не так подвергаются вредному действию влаги и более долговечны.

Как разобрать смеситель однорычажный шарового типа?

Подготовка к работе происходит точно так же, как и в описанном выше случае. Начиная работу, необходимо понимать, что краны с шаровым картриджем не настолько ремонтопригодны, как их керамические собратья, потому нужно быть готовым к полной замене смесителя. Когда же неисправности заключаются в незначительном подтекании смесителя или слабом давлении воды на выходе из крана, то самостоятельный ремонт и разборка смесителя сможет помочь устранить данную проблему.

Слабый напор воды может указывать на засорение сетки аэратора накипью или грязью. Для ее очистки открутите гайку с излива смесителя, достаньте и промойте эту деталь. Затем в обратном порядке соберите излив.

Во время протекания смесителя необходимо поменять резиновые прокладки на новые уплотнители. Работу необходимо выполнять в следующем порядке:

• Снимите красно-синюю заглушку и открутите винт крепежа рычага.
• Удалите рычаг. Прилагая небольшое усилие, помня о том, что штоки, корпус и ручки картриджей недорогих смесителей имеют очень слабую прочность.
• Надавливая на выемки пробки отверткой, поворачивайте по часовой стрелке резьбовое соединение.
• Снимите купол крана с помощью плоскогубцев. Затем демонтируйте защитный пластиковый элемент. Как правило, протечка крана связана с изношенностью прокладки, которая расположена в пластиковой детали.
• Достаньте из гильзы шар. При деформации или повреждении сферического элемента, его нужно поменять.
• Тонкая плоская отвертка позволит достать подпружиненные уплотнения. Во время замены последних непременно необходимо установить новые пружины, поскольку через время они потеряют жесткость.
• После замены прокладок установите шар, а после соберите в обратном порядке остальные части устройства.
• Подсоединив воду, проверьте исправность смесителя при разной температуре и давлении воды.

Рекомендация: Во время сборки крана непременно смазывайте силиконовой смазкой все подвижные элементы.

Профилактика поломок

Чтобы продлить время эксплуатации крана на кухне или в ванной без ремонта, специалисты советуют выполнять профилактические мероприятия и внимательно подходить к выбору смесителя.

• Во время приобретения лучше выбрать тяжелые латунные смесители. Они гораздо прочней, и прослужат намного дольше, в отличие от силуминовых изделий.
• Прежде чем разобрать смеситель, изучите внимательно инструкцию, просмотрите видео по этой теме и, если возможно, посоветуйтесь со специалистами.
• Все резьбовые части сажайте на фум-ленту, а элементы соединений обрабатывайте дополнительно герметиком.
• Выполняйте профилактические осмотры и замены прокладок. Так протекание смесителя не застанет вас неожиданно.

Разборка шаровых или картриджевых керамических смесителей под силу любому человеку, который хоть раз в жизни в руках держал инструмент. Простота конструкции данных вентилей позволяет с большой вероятностью восстановить полностью работоспособность прибора, не прибегая к помощи профессиональных сантехников.
