Каркас — основание лестницы, которое принимает на себя всю нагрузку. От прочности и надежности несущей части зависит грузоподъемность, жесткость и безопасность всего марша, поэтому расчету каркаса лестницы необходимо уделить максимум внимания.

Разновидности каркасов

Каркасные лестницы делают на косоурах и тетивах. Основание представляет собой наклонные балки. Косоуров может 1, 2 или 3, тетив — только 2. На косоурах проступи уложены сверху, на тетивах — вставлены в прорези с внутренней стороны балки. На таких основаниях делают прямые, поворотные и криволинейные подъемы. При одинаковых размерах балок несущая способность тетив в 1,5-2 раза выше, чем косоуров, но в ограниченном пространстве лучше ставить марш на косоурах.

Форма каркаса:

прямая — для одномаршевой лестницы, соединяющей два этажа;
поворотная — для Г-, L- или П-образного подъема. Состоит из нескольких маршей, соединенных площадкой;

винтовая — опорой лестничных элементов служит центральный столб.

Есть консольные сооружения, которые называют бескаркасными. Фактически, функцию опоры выполняет стена с закрепленными в ней больцами или закладными.

Из чего делают каркасы

Дерево — сосна, лиственница или дуб. Хвойные породы — более устойчивы к изгибу и хорошо поддаются обработке. Не раскалываются от ударов, прочно удерживают крепеж. Каркасы делают из бревен, досок (для маленьких проемов), пиленого или клееного бруса. Клееные пиломатериалы — прочнее пиленых, поэтому их целесообразно применять для изготовления несущих элементов при высоте между этажами до 6 м.

Метод изготовления балок:

Сборка — отдельно делают прямые заготовки и треугольники под крепление ступенек (размеры обусловлены шагом подъема и шириной проступи). Элементы соединяют в косоур или тетиву.
Выпиливание — выпиливают из заготовки 2 симметричные балки необходимого размера.

При ширине пролета до 1 м минимальная толщина несущих элементов — 50 мм. Чем шире пролет, тем толще пиломатериалы. Для расчета толщины балок необходимо определить силу нагрузки при эксплуатации. Одномаршевый подъем из 14 ступеней стандартного размера выдерживает до 900 кг.

Для деревянных каркасов нужна хорошо высушенная древесина. Устанавливают в помещениях с чистовой отделкой.

Металл — профильные трубы, швеллер, двутавр с толщиной стенок — 3-8 мм. Из этих комплектующих собирают несущие балки методом сварки или сборки. К собранному основанию приваривают или прикручивают косынки/площадки для крепления ступенек. Если правильно рассчитать металлический каркас, даже при небольшом сечении проката он будет устойчивым к деформациям и выдержит нагрузки, минимум, 900 кг. При этом конструкция не кажется такой громоздкой, как деревянная.

Сварные металлокаркасы можно монтировать на этапе строительства дома в качестве черновой металлической лестницы, а обшить — на заключительной стадии строительных работ. Минус — сложность транспортировки и доставки крупногабаритных сооружений. Сборные конструкции состоят из компактных модулей, которые помещаются в легковой автомобиль. Модульный каркас из металла собирают на надежный металлический крепеж на месте установки в помещении с чистовой отделкой. На сборку требуется от 3 до 6 часов.

Особенности проектирования

Чем сложнее форма сооружения, тем затруднительнее рассчитать нагрузки на каркас. Самые простые в расчетах — прямые и поворотные марши, самые сложные — консольные.

Для проектирования необходимо сделать замеры в помещении:

высоту от пола первого этажа до пола второго этажа. Если пол с черновой отделкой — плюс толщина напольного покрытия;
ширину лестничного проема от перекрытия до стены;
ширину стены до дверного проема.

Если есть оконный проем, важно, чтобы лестница не перекрывала его. Факторы, влияющие на определение расчетной нагрузки каркаса:

вес и размеры ступеней;
количество несущих элементов;

расположение опор относительно центра оси;
расположение и вес балясин, перильных ограждений и дополнительных элементов.

Расчеты для проекта каркасной лестницы должны делать специалисты. Можно просчитать параметры и самостоятельно, используя специальную программу. Алгоритмы, заложенные в ПО, не позволяют ошибиться в расчетах — при несоответствии введенных данных СНиП программа предложит откорректировать критические параметры, сделает нужные чертежи.

Вызов замерщика

Обратный звонок

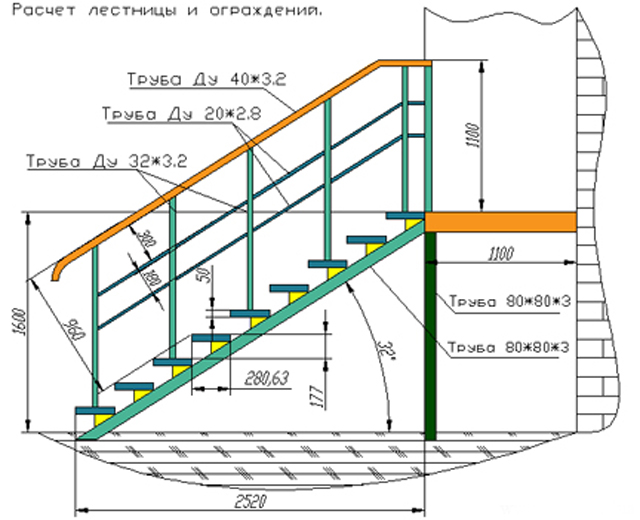

Расчет металлической лестницы онлайн — чертеж

В этом разделе можно спроектировать металлическую лестницу. Вы получите проект лестницы и 3D модель внешнего вида лестницы в масштабе.
Вам не придётся «выдумывать велосипед» все возможные конструкции лестниц уже есть в наборе, вам нужно просто подставить свои размеры исходя из ваших условий. Расчет металлической лестницы онлайн — это просто.

Сначала выберете подходящий вам тип конструкции лестницы, потом введите ваши размеры и нажмите рассчитать, получите ваш индивидуальный чертеж металлической лестницы и проект лестницы в 3D.

Сегодня металлические лестницы могут похвастаться большой популярностью и высоким спросом, поскольку характеризуются отличной прочностью, надежностью, долговечностью.

Лестницы на металлической основе, при желании, могут быть дополнены различными видами отделочного материала — деревом, стеклом, искусственным либо натуральным камнем, плиткой.

Преимущества:

— прочность. Металлическая конструкция способна выдерживать значительные нагрузки и механические воздействия;
— долговечность. Лестницы из металла устойчивы к влиянию влаги, температурных колебаний, солнечного света;
— ассортимент. Существует несколько методик производства и обработки лестничных маршей, благодаря чему изделию можно придать различную конфигурацию и внешний вид;

— универсальность. Металлические лестницы активно используются для установки в частных домах, муниципальных учреждениях, производственных помещениях;
— простота монтажа. К наиболее распространенному виду относятся сборные конструкции, так как их установка занимает минимум времени и не требует больших усилий.

Особенности изделий

В качестве производственного материала может выступать железо, сталь, алюминий, чугун. В целях обеспечения надежной защиты готовая продукция покрывается порошковым красящим веществом, полимерами, хромом. Металлическая конструкция может быть:

— сварной. Обычно для изготовления применяется нержавейка. Все комплектующие производятся с учетом заранее
подготовленных чертежей, прочно фиксируются между собой на месте установки;
— сборной. Сооружение включает в себя несколько отдельных элементов в виде перил, опор, ограждений, крепежных деталей. Сборка осуществляется также на месте монтажа;
— литой. Считается наиболее затратным методом производства лестничного марша. Для изготовления используется латунь, бронза;
— кованой. Всем составляющим конструкции присуще сложная форма, лестница отличается изысканным видом, высокой декоративностью.

Принципы выбора

При изготовлении лестницы на заказ следует учитывать ряд важных факторов:
— металлическое сооружение должно быть дополнительно обработано антикоррозионным специальным составом;
— лестница, в первую очередь, должна быть удобной и безопасной. При изготовлении должен учитываться размер ступеней, расстояние между ними, наклон марша;
— для обеспечения максимальной надежности, рекомендуется заказывать металлическую лестницу с перилами.

Благодаря широкому модельному ряду продукции, сегодня лестницы из металла могут прекрасно вписаться в любой интерьер помещения с учетом конкретно выбранного стиля.

Калькулятор лестниц

| Программное обеспечение для строительства стальных и алюминиевых лестниц

Калькулятор лестниц | Программное обеспечение для строительства стальных и алюминиевых лестниц

Приложение Windows 10 для расчета размеров стальных и алюминиевых косоуров.

Приложение StairCalculator предназначено для строительства металлических лестниц. Он обеспечивает расчеты размеров для стальных или алюминиевых косоуров лестницы с выбором из трех условий набора вверху и трех внизу. Чтобы использовать приложение, выберите вкладку «Схемы лестниц» и выберите тип косоура, который соответствует конфигурации косоура, которую вы хотите построить. Выбранная схема откроется в программе просмотра PDF по умолчанию в вашей системе. Распечатайте печатную копию схемы или сохраните копию схемы в формате pdf, которую вы сможете редактировать. Затем заполните входные размеры на схеме.

Вкладка «Ввод и результаты»

Затем щелкните вкладку «Ввод и результаты» и выберите параметр «Единицы» (британские или метрические). Затем введите справочную информацию, тип лестницы, материал косоура, тип проступи, настройку рабочих размеров и исходные размеры из схемы. Убедитесь, что тип лестницы соответствует тому же номеру типа, что и схема. Когда вы будете готовы, нажмите кнопку Рассчитать лестницу. Если результаты соответствуют ожиданиям, распечатайте их и используйте со схемой по мере необходимости для завершения чертежа, проверки чертежа или, немного потренировавшись, просто постройте лестницу прямо из схемы и результатов.

9 различных типов лестниц.

StairCalculator работает в британском или метрическом формате. Вкладка «Ввод и результаты» разделена на две области: верхняя вводится от вас, нижняя — из калькулятора. Колонка вверху слева — это справочная информация и управление программой. Два верхних правых столбца — это входные параметры. Пять нижних столбцов представляют собой рассчитанные размеры стрингера. Все эти маркированные размеры соответствуют маркированным размерам на схемах лестницы.

Схема лестницы 2-го типа.

Ступени лестницы могут быть скреплены болтами или сварены. Размеры глубины материала для стрингеров взяты из базы данных AISC Shapes v15.0, ноябрь 2017 г. Габаритные размеры отверстий в перемычке при болтовом креплении ступеней и фланцевых отверстий для болтовых стоек перил даются от верхнего или нижнего конца косоуров лестницы. Это удобно, когда концы обоих косоуров лестницы совпадают.

Характеристики StairCalculator:

Поддерживает британские или метрические размеры.
Глубина материала стрингера взята из базы данных AISC Shapes v15. 0, выпуск за ноябрь 2017 г.
Позволяет использовать отрицательные размеры, чтобы вы могли перемещать стрингер выше или ниже чистового пола, а также выше или ниже линии носовой части.
Указывает размеры отверстий для стоек поручней, если они крепятся болтами к верхней части стрингеров.
Указывает рабочие размеры для всех отверстий под болты.
Текущие размеры от верхнего или нижнего конца стрингера.
Схемы лестниц можно распечатать с помощью программы просмотра PDF по умолчанию.
Запоминает ваши данные из вашего последнего сеанса.
7-дневная пробная версия StairCalculator доступна в Магазине Windows.

StairCalculator: $24,99
Получите бесплатную 7-дневную пробную версию или приобретите копию StairCalculator
в Магазине Windows.

Расчет прямой лестницы на ломаном скате онлайн

См. также

Выбрать чертеж:

Чертеж лестницы (вид сбоку)
Косоур (образец)
Чертеж лестницы (вид сверху)
Чертеж лестницы (вид спереди)
Прямая ступенька
Подступенки прямой ступени с

{{#isCovered} }

Расстояние: 0

Результаты расчета

Размеры лестницы

Угол: 32,44 ° 901 07
Формула комфортной лестницы (R + G) : 45,41 см
Формула Блонделя (2R + G): 63,06 см
Рост: 17,65 см 9 0003
Глубина протектора: 33,56 см
Ход: 27,76 см
Количество ступеней: 16 шт.
Ширина лестницы: 100 см

Строительные материалы

Косоуры

Высота трубки: 6 см
Ширина трубки: 4 см
Общая длина стальной трубки: 1813,11 см
Всего деталей: 64 шт.

Перемычки

Ступени

Глубина ступени: 33,56 см
Длина: 100 см
Толщина: 4 см
Количество: 16 шт.
Объем дерева: 0,215 м3

Подступенки

Балюстрада

Ручной Ширина поручня: 8 см
Толщина поручня: 4 см
Длина поручня: 542,32 см
Дерево Объем: 0,017 м3

Балясины

Исходные параметры

Тип лестницы 90 003

Левый поворот: выбрано

Размеры лестницы, лестничная клетка

Общая высота: 300 см
900 24
Общая длина: 450 см
Ширина лестницы: 100 см
