Как паять паяльной станцией. Советы новичкам

Итак, наступил этот момент, когда вы решили приобрести свою первую паяльную станцию. Вы уже находитесь в предвкушении, освободили место на рабочем столе, получили свою станцию и готовитесь познать дзен и перейти на следующую ступень радиолюбительского дела. Но не стоит торопиться, ведь паяльная станция несколько отличается, от обычных паяльников, а значит, требует соблюдения некоторых правил, при работе с ней.

К тому же, эту статью могут читать и те радиолюбители, которые только планируют приобрести свою первую паяльную станцию. Так что сперва нужно узнать, какими бывают паяльные станции и чем они отличаются друг от друга.

Какими бывают паяльные станции?

Существует несколько типов паяльных станций, которые отличаются принципом работы. Самые простые — паяльные станции с обычным контактным паяльником. Также существуют термовоздушные паяльные станции, у которых вместо паяльника устанавливают специальный термофен. Бывают также и паяльные станции смешанного типа, у которых есть как фен, так и обычный контактный паяльник. Также встречаются и инфракрасные паяльные станции, но начинающие радиолюбители их практически не используют, так как некоторые такие устройства могут стоить, как недорогой автомобиль.

Если не вдаваться в технические подробности, то все паяльные станции между собой похожи:

• Основа каждой паяльной станции собственно блок управления, который по сути и является самим телом станции. В нем находиться трансформатор и управляющая электроника. У дешевых станций устанавливают аналоговые компоненты управления, у более дорогих установлены качественные цифровые компоненты.

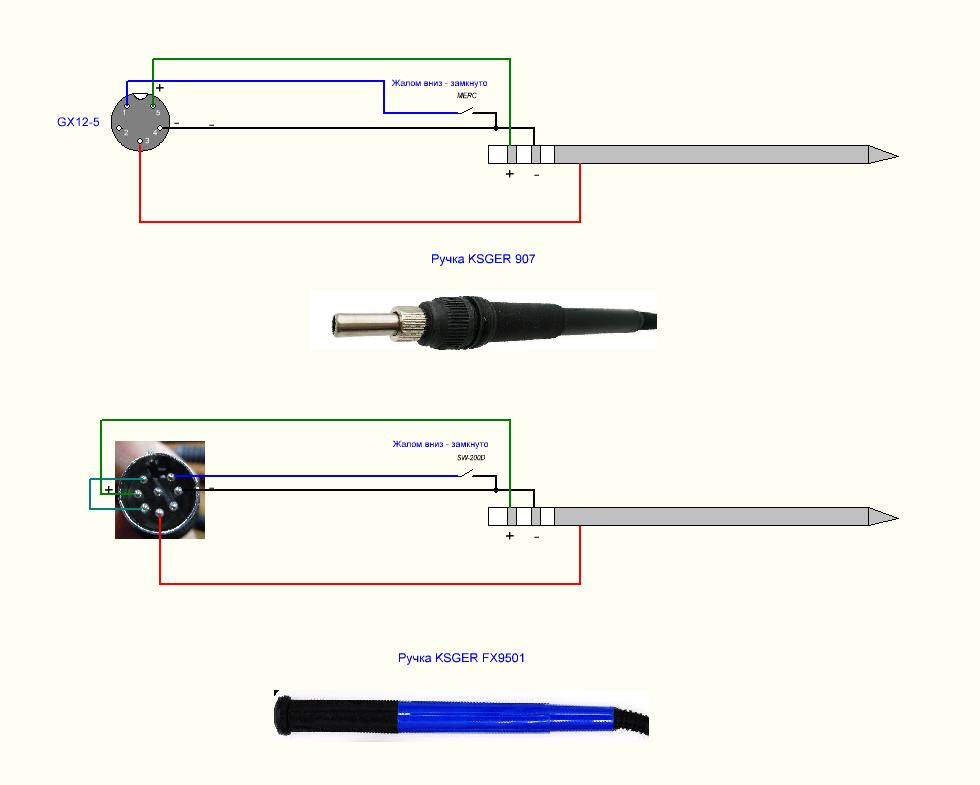

• Контактные паяльные станции комплектуются контактным же паяльником. Паяльники таких станций разборные, в них находиться съемный нагревательный элемент, а также зачастую можно заменить жало. Большинство паяльных станций делаются для более опытных пользователей, поэтому, имея определенные аксессуары, такой паяльник можно приспособить для самых разных видов работ.

• Паяльные станции с термофеном, как видно из названия, комплектуются собственно термофеном! У таких станций блок управления может содержать дополнительные элементы — вентиляторы или компрессоры. Компрессор может быть установлен и непосредственно в самом фене. При пайке феном, припой разогревается потоком горячего воздуха. Это позволяет равномерно прогревать не один контакт детали, а сразу всю деталь. Так, термофеном очень удобно отпаивать многовыводные компоненты, которые обычным паяльником выпаивать довольно сложно.

• Многие производители выпускают совмещенные паяльные станции, которые укомплектовываются как феном, так и паяльником. У некоторых есть и специальный оловоотсос. Естественно, такие станции стоят несколько дороже, чем обычная контактная или термовоздушная станции.

• Ну и есть такой вид паяльных станций, как инфракрасные. У них, вместо термофена или контактного паяльника установлен инфракрасный нагревательный элемент. Обычно такие станции стоят гораздо дороже, чем те, что перечислены выше, так как инфракрасные станции предназначены для работы со сложными элементами.

Советы новичкам

Короткий обзор видов паяльных станций завершен. Теперь рассмотрим несколько элементарных правил обращения с паяльной станцией.

Вообще, паяльной станцией пользоваться не сложнее, чем обычным паяльником. Просто паяльными станциями пользоваться удобнее и комфортнее. К тому же при выполнении некоторых видов работ, обычный паяльник будет не очень удобным. Предлагаем рассмотреть несколько видов работ, которые можно выполнять различными видами паяльных станций:

• Обычные контактные паяльные станции можно применять как для обычного навесного монтажа, так и для работы с крохотными SMD-элементами. А все благодаря тому, что у таких паяльников можно менять жала, а также точно регулировать температуру нагрева жала.

• Термовоздушные паяльные станции также можно применять для навесного монтажа, но лучше всего они подходят для SMD монтажа. Не нужно прогревать отдельные выводы компонента, так как можно прогреть все и сразу, а потом быстро и без проблем удалить компонент.

• Паяльные станции с феном и паяльником являются комплексным решением. Они совмещают в себе лучшие качества предыдущих двух видов станций. Такие станции часто покупают в сервисные и ремонтные центры.

• Инфракрасные паяльные станции применяются для сложного ремонта различных дорогостоящих устройств. Нужно выпаять чип с поверхности материнской платы? Только инфракрасные паяльные станции позволят провести такую операцию без вреда как для самой платы, так и для элемента, который выпаивают.

Ну а используя паяльную станцию, нужно соблюдать всего несколько простых, элементарных рекомендаций. При этом, для каждого вида паяльных станций есть свои рекомендации. Но стоит сразу выделить одну общую: никогда не выставляйте максимальную температуру нагрева без необходимости! У контактного паяльника элементарно перегреется жало, из-за чего оно довольно быстро придет в негодность, как и нагревательный элемент. Перегрев также опасный и для термофена, так как может привести повреждению нагревательных элементов.

Используйте только качественный флюс, когда паяете с помощью контактной паяльной станции. В принципе данный совет актуален при пайке любым агрегатом, так как некачественный флюс может нанести вред здоровью, а также со временем будет разрушать дорогостоящее жало паяльника.

Кстати, специалисты рекомендуют не экономить на флюсе и использовать его столько, сколько необходимо или даже чуть больше. Также не экономьте на припое.

Не рекомендуется без необходимости включать термофен на максимальную мощность. Почему так? Все просто — поток воздуха может сдуть с платы некоторые особенно мелкие элементы.

Некоторые радиолюбители модифицируют свои паяльные станции. Но если вы слабо разбираетесь в устройстве паяльных станций и техники в целом, лучше не модифицировать свою станцию, чтобы не навредить ей.

Делаем выводы

Выводы достаточно простые — работать с паяльной станцией просто, удобно и комфортно. Ну а соблюдать элементарные правила работы с паяльной станцией не так уж и сложно.

Главное помнить одно основное — не использовать без необходимости максимальную температуру нагрева для паяльника или фена. Такой экстремальный режим работы не пойдет на пользу нагревательным элементам.

Ну и конечно не рекомендуется без необходимости, и тем более соответствующих навыков и знаний модифицировать свою паяльную станцию.

Опубликовано: 2021-09-13 Обновлено: 2021-09-13

Автор: Магазин Electronoff

Как пользоваться паяльной станцией

Приобретение первой паяльной станции — важный шаг, но далеко не последний, ведь предстоит большая работа по освоению данного оборудования. Конечно, каждый мечтает поскорее очистить стол от ненужных вещей для паяльника, а потом засесть над устройством и сразу стать радиолюбителем. Но в реальности всё бывает не так просто и скоро, поскольку данный тип оборудования отличается от обычного паяльника, так что требуется привыкнуть к нему и освоить правила использования.

Разновидности паяльных станций

Сначала надо определиться, какой тип паяльной станции у вас имеется, поскольку каждый вид отличается конкретными принципами действия.

Обычная станция имеет контактный паяльник. Если же вместо него установлен особый термофен, перед вами термовоздушная станция.

Также выпускают смешанное оборудование, где есть и паяльник для контактной работы, и маленький фен. Инфракрасные станции не рекомендуются для использования новичкам, в первую очередь, из-за высокой стоимости (иногда цена уравнена к бюджету на целый автомобиль).

Без тщательного изучения технических нюансов можно с уверенностью сказать, что все из указанных паяльных станций схожи меж собой, поскольку в основе лежит блок управления. В нем размещена управляющая электроника и трансформатор. В дешевых моделях — аналоговые элементы управления, а в дорогих — качественные цифровые компоненты. Теперь стоит остановиться на каждой категории станций подробнее.

• Контактная модель комплектуется разборными пальяниками со съемными нагревательными элементами. Часто в таких устройствах можно заменить жало для конкретного вида пайки. Многие контактные станции выпускают для опытных пользователей, так что всегда можно подобрать для оборудования отдельные аксессуары, помогающие в некоторых сложных и нестандартных видах работ.
• Паяльная станция с термофеном в блоке управления может содержать вентилятор или компрессор. Также последний элемент могут размещать прямо в фене. Припой при работе с феном нагревается за счет горячих воздушных масс, так что можно равномерно прогревать не один контакт, а всю деталь. С помощью термофена можно отпаивать и многовыводные компоненты.
• Смешанные станции от некоторых производителей могут иметь оловоотсос, но цена на оборудование при этом будет в несколько раз выше.
• Инфракрасные устройства вместо фена или контактного паяльника обладают нагревательным элементом инфракрасного типа. Стоят они дороже всех остальных паяльных станций, но и помогают даже в работе со сложными элементами.

Базовые правила при работе с паяльной станцией

В целом, использование такого оборудования не выглядит сложнее, чем работа обычным паяльником. Наоборот, станция обеспечивает удобство и комфорт пайки. Можно выявить некоторые соответствия между конкретными видами устройств и видами проводимых работ:

• Контактная станция позволяет осуществлять навесной монтаж и работать с маленькими SMD-деталями. В оборудовании можно менять жало для точности процедуры и аккуратно регулировать температуру нагрева этой насадки.
• Термовоздушная паяльная станция тоже подойдет для навесного монтажа, но основной ее профиль работы — SMD-монтаж. Отдельные выводы компонента при этом нет нужды прогревать: деталь сразу вся нагревается, и элемент без проблем удаляется.
• Смешанное оборудование — это отличное решение для комплексных работ. С феном и паяльником можно приобретать станции для ремонтных центров и сервисов технического обслуживания.
• Инфракрасная станция нужна для сложных ремонтных работ. Обычно речь идет о восстановлении дорогостоящих устройств. К примеру, с таким оборудованием можно выпаять чип с материнской платы, при этом не нанося никакого вреда ни элементу, ни самой поверхности.

Существуют также элементарные правила работы в процессе пайки. Например, нельзя выставлять наибольшую температуру нагрева без особой необходимости. Если такое сделать в контактной паяльной станции, жало перегреется и придёт в негодность, как и нагревательный элемент.

У термофена в результате перегрева также повредятся нагревательные детали.

Мастера советуют также использовать качественный флюс. Это актуально при работе с любым видом станции, потому что флюс низкого качества медленно разрушает дорогое жало и вредит здоровью работника. Не нужно экономить на флюсе, и лучше использовать его всегда чуть больше, чем требуется в данный момент. То же самое касается и припоя: с ним лучше не жадничать.

Без острой необходимости также не стоит устанавливать максимальную мощность на термофене. Дело в том, что сильный воздушный поток способен сдуть с платы важные элементы, особенно если они маленькие по размеру и легкие по весу.

Некоторые из радиолюбителей занимаются самостоятельной модификацией своих устройств. Однако если это ваша первая паяльная станция и вы еще плохо разбираетесь в ее технической начинке и в приборах вообще, лучше воздержаться от подобных процедур, чтобы не навредить оборудованию.

Выводы

Самый главный вывод, который можно сделать после изучения паяльной станции, — работа с таким оборудованием приятная, удобная и понятная. Устройство обеспечивает безопасность и комфорт пайки, если соблюдать минимальные правила осторожной работы. Помните всегда о том, что максимальная температура нагрева негативно сказывается на состоянии элементов и сокращает их эксплутационный срок.

Экстремальный режим работы паяльной станции никак не влияет на расширение ее функционала, а только лишь перегружает оборудование.

Ваш справочник по паяльным станциям и паяльному оборудованию

Рисунок 1: Паяльная станция

Пайка лежит в основе электротехники, и паяльная станция делает процесс пайки бесшовным. Когда инженер соединяет электронные компоненты, он должен сделать хорошие паяные соединения с помощью правильных методов пайки.

Паяльная станция обеспечивает больший контроль и гибкость при пайке, поскольку она поставляется с несколькими инструментами для пайки и регулируемыми настройками температуры для различных задач пайки. Проще говоря, паяльная станция — это устройство «все-в-одном», в котором есть все, что может понадобиться каждому для выполнения проекта пайки.

Содержание

• Краткое введение в пайку
• Что такое паяльная станция?
• Типы паяльных станций
• Как паять с помощью паяльной станции
• Применение пайки
• Критерии выбора паяльной станции
• Часто задаваемые вопросы

Посмотрите наш онлайн-выбор паяльного оборудования!

• паяльные станции

• припой

• паяльные жала и насадки

• Паяльные стойки и очистка

Краткое введение в пайку

Пайка — это плавление припоя на двух металлах для их соединения. Отличным примером являются медные провода, соединенные вместе на печатной плате электронного устройства.

Существует три типа припоя; свинцовые, бессвинцовые и флюсовые. Обычно это сплав олова и других металлов, таких как медь-олово или свинец-олово. Паяльные инструменты, такие как паяльник, имеют медные сердечники с железным наконечником. Сегодня бессвинцовые припои стали более распространенными и заменяют припои на основе свинца. Фактически, в 2006 году потребительские товары, содержащие свинец, были запрещены в Китае, ЕС и Калифорнии.

Железо нагревается до высоких температур выше 600⁰F или 316⁰C, в результате чего припой плавится. Затем он охлаждается на металлах, чтобы создать постоянное электрическое соединение, которое можно удалить только с помощью инструмента для демонтажа.

Что такое паяльная станция?

Паяльная станция представляет собой электрическое устройство, используемое для пайки. Он включает в себя паяльные инструменты, подключенные к блоку управления, демонтажные инструменты, очистители паяльных наконечников, держатели, подставки и другие аксессуары.

Блок управления состоит из ручек регулировки температуры, области дисплея и электрического трансформатора.

1. Жало паяльника – Жало изготовлено из меди для эффективной теплопередачи и покрыто железом для долговечности. Жало нагревается до высоких температур, а затем используется для расплавления припоя. Прочтите нашу статью о жалох для паяльника, чтобы узнать больше.
2. Ручка из пеноматериала – Ручка из термоизоляционной пены снижает ощущение тепла на рукоятке во время пайки. Это неотъемлемая часть паяльника, так как пайка включает в себя нагрев металла до высокой температуры около 600⁰F или 316⁰C.
3. Держатель или подставка — Удерживает паяльник, когда он больше не используется. Это обеспечивает безопасность окружающих и снижает вероятность несчастного случая, особенно когда паяльник еще горячий.
4. Ручка регулировки температуры – Превышение температуры может повредить компоненты паяльной станции и ослабить паяльное жало. Ручки регулировки температуры регулируют температуру таким образом, чтобы она соответствовала рекомендуемой температуре 600 ⁰F или 316 ⁰C.
5. Зона отображения – Отображает температуру паяльника, чтобы техник всегда был в курсе температуры.
6. Инструмент для удаления припоя — удаляет припой с соединенных металлов, чтобы его можно было доработать. Это незаменимый инструмент во время пайки, если нужно исправить уже пропаянную область.
7. Выключатель питания . Используйте его, чтобы включить питание для нагрева паяльника и выключить его, когда закончите пайку.

Типы паяльных станций

Паяльные станции бывают аналоговыми или цифровыми, в зависимости от их режима работы. Аналоговая паяльная станция имеет нагревательный элемент, который нагревает жало паяльника до рекомендуемой температуры, а затем отключается. Со временем утюг остывает до определенного предела, когда нагревательный элемент срабатывает, чтобы снова нагреть кончик утюга.

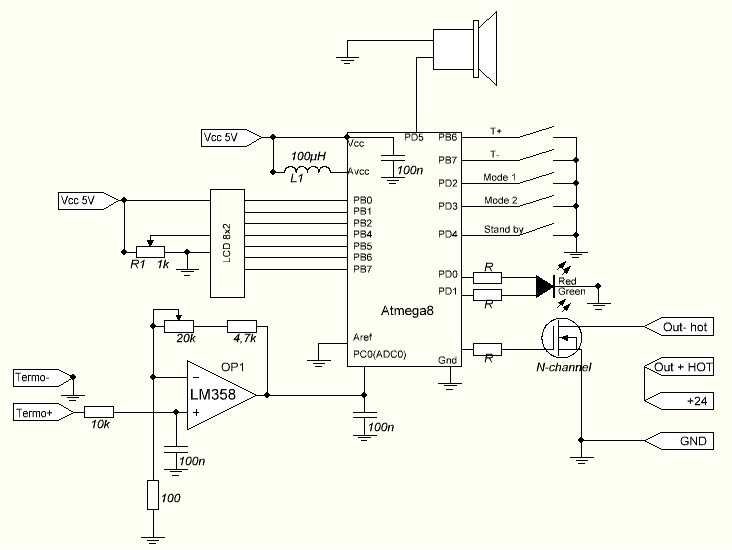

Цифровая паяльная станция имеет встроенный в микропроцессор пропорционально-интегрально-дифференциальный (ПИД) регулятор для регулирования температуры. Цифровая паяльная станция более точна и регулирует температуру автоматически, в отличие от аналоговой паяльной станции, где вы должны регулировать температуру с помощью ручки регулировки. Цифровая паяльная станция будет лучшим вариантом, если вы работаете над проектом пайки, требующим высокой точности.

Другие типы паяльных станций включают:

• Станции для пайки оловом/свинцом – контактные паяльные станции, в которых для пайки используются припои на основе свинца или олова.
• Станции для бессвинцовой пайки – станции для контактной пайки, в которых для пайки используются бессвинцовые сплавы, которые могут содержать такие металлы, как серебро, висмут, сурьма, медь, олово, цинк и индий.
• Индукционные паяльные станции. Они используют понятие температуры Кюри для индуцирования пайки при высоких температурах.
• Инфракрасные паяльные станции — бесконтактные паяльные станции, которые фокусируют тепло на одной области и завершают процесс пайки за секунды.
Станции для пайки горячим воздухом
• . У них есть термофены со специальными насадками, которые направляют горячий воздух на детали, с которыми вы работаете. В основном они используются для разборки.

Как паять с помощью паяльной станции

Рис. 2. Пайка печатной платы

Паяльная станция проста в использовании. Вот несколько шагов, которые нужно сделать.

Шаг 1. Подготовьте рабочее пространство.

Перед началом любой пайки рабочее место должно быть очищено и пожаробезопасно. Соберите все аксессуары, необходимые в процессе пайки, и примите меры индивидуальной защиты, такие как очки, рубашки и брюки с длинными рукавами, обувь с закрытыми носками и щитки для лица.

Шаг 2. Выберите предпочтительное жало для паяльника и убедитесь, что оно очищено. Выберите паяльное жало, которое хорошо сочетается с приложением, которое вы паяете, чтобы оно не было слишком большим или слишком маленьким.

Если паяльное жало слишком велико, оно может отдать слишком много тепла другим областям проекта, которые вы не собирались нагревать, и в конечном итоге вызвать проблемы. С другой стороны, маленькое жало будет менее эффективным и создаст слабые паяные соединения.

Шаг 3. Отрегулируйте температуру.

Поверните ручку регулировки температуры до нужной температуры. 600 ⁰F или 316 ⁰C лучше всего подходит для небольших поверхностных креплений, стандартных для общих применений при использовании припоя на основе свинца, и 700 ⁰F или 371 ⁰C при использовании бессвинцового припоя.

Шаг 4. Нанесите припой на наконечник.

Нанесите немного припоя на жало паяльника, стараясь не нанести его слишком много. Если на наконечнике остались излишки припоя, их можно стереть влажной губкой.

Шаг 5 – Начать пайку.

Припаяйте детали под небольшим контактным углом, создавая скругление в месте пайки. Убедитесь, что в месте пайки нет трещин или точечных отверстий. Хороший припой выглядит естественно с глянцевым блеском и видимыми линиями.

Применение пайки

Пайка в основном используется в электротехнике для соединения электрических компонентов в электронике. Другие области применения пайки включают:

• Сантехника – для соединения труб и фитингов.
• Автомобили – для соединения радиаторов автомобилей
• Электротехническая промышленность – для соединения кабелей и проводов с наконечниками

Паяльные станции предпочтительны для большинства задач пайки из-за различных инструментов, поставляемых с ними, и гибкости в регулировании температуры.

Критерии выбора паяльной станции

Паяльная станция, которую вы используете, влияет на общий результат пайки. Вы должны учитывать несколько факторов, чтобы выбрать паяльную станцию, которая хорошо соответствует вашим потребностям в пайке.

Вот некоторые из соображений:

1. Тип паяльной станции – Выберите, использовать ли цифровую или аналоговую паяльную станцию, учитывая их различия в контроле температуры и точности.
2. Необходимая мощность – Мощность паяльных станций варьируется от 40 до 80 Вт, а более высокая мощность позволяет работать быстрее.
3. Нагревательный элемент – Вы можете выбрать, использовать ли керамический или нихромовый нагревательный элемент, так как они оба ведут себя по-разному при нагревании. Например, нихром устойчив к нагреву и может нагреваться медленнее, чем керамика, которая нагревает нас быстрее.
4. Стандарты для бессвинцовой пайки – Рассмотрите возможность использования бессвинцовых компонентов в соответствии со стандартами для материалов для пайки.
5. Диапазон регулировки температуры — он должен быть достаточно широким, чтобы вы могли припаивать более крупные компоненты, для которых может потребоваться больше тепла.

Часто задаваемые вопросы

Для чего нужна паяльная станция?

Паяльная станция используется для управления паяльником. Имеет терморегулятор, держатели для паяльника и другие аксессуары, делающие процесс пайки более управляемым.

Пайка — это то же самое, что и сварка?

И пайка, и сварка соединяют куски металла, но они разные. Пайка происходит при более низких температурах для соединения небольших металлических деталей по сравнению со сваркой, которая работает при более высоких температурах для соединения более крупных металлических деталей.

Проводит ли ток припой?

Припой создает благоприятную среду для тока, поэтому его используют для соединения электроприборов. Припой является отличным проводником электричества и позволяет току проходить через соединяемые металлы.

Какие меры безопасности следует соблюдать при пайке?

Ваша безопасность превыше всего, а поскольку вы работаете с высокими температурами, необходимо соблюдать осторожность. К мерам безопасности относятся:

• Носить защитные средства (очки, перчатки) на протяжении всего процесса пайки
• Не прикасаться к припою после его расплавления
• Убедитесь, что паяльная губка всегда влажная
• Ставьте паяльник на подставку, когда вы им не пользуетесь
• После пайки выключите блок паяльной станции и отсоедините его от источника питания

Посмотрите наш онлайн-выбор паяльного оборудования!

• паяльные станции

• припой

• паяльные жала и насадки

• Паяльные стойки и очистка

Как пользоваться ремонтной станцией горячего воздуха

• Домашний
• Учебники
• Как использовать ремонтную станцию ​​с горячим воздухом

≡ Страниц

Авторы: Joel_E_B, bboyho, Ell C

Избранное Любимый 10

Введение

Станции горячего воздуха или тепловые пушки являются очень полезными инструментами и незаменимы на любом рабочем месте с электроникой. При работе с печатными платами или их сборке существует множество возможностей для ошибок. Независимо от того, полагаетесь ли вы на машины, чтобы построить для вас, или строите вручную, припой часто может иметь собственное мнение. Иногда человек, который строит (или человек, программирующий машину, которая строит), может ошибаться. В других случаях припой или компоненты на печатной плате могут реагировать нежелательным образом во время оплавления. Но не бойтесь, есть способы исправить это! Одним из таких решений является термовоздушная ремонтная станция SparkFun — 303D.

Термовоздушная ремонтная станция — 303D

Пенсионер ТОЛ-19101

Пенсионер

Избранное Любимый 8

Список желаний

Инструменты

Помимо ремонтной станции с горячим воздухом, вам понадобится несколько инструментов для доработки компонентов поверхностного монтажа на плате. Тип пинцета будет зависеть от работы и личных предпочтений. Флюс также может помочь оплавить паяные соединения.

Изолированный силиконовый коврик для пайки

В наличии ТОЛ-14672

10,95 $

9

Избранное Любимый 99

Список желаний

Комплект для третьих рук SparkFun

В наличии ТОЛ-11784

37,50 $

60

Избранное Любимый 87

Список желаний

Пинцет изогнутый (безопасный для электростатических разрядов)

Осталось всего 14! ТОЛ-10602

7

Избранное Любимый 48

Список желаний

Пинцет — прямой (безопасный для электростатических разрядов)

В наличии ТОЛ-10603

4

Избранное Любимый 36

Список желаний

Chip Quik No-Clean Flux Pen — 10 мл

В наличии ТОЛ-14579

4

Избранное Любимый 37

Список желаний

Пинцет — изогнутый (перекрестный замок, антистатический)

В наличии ТОЛ-12572

2

Избранное Любимый 20

Список желаний

Пинцет — прямой (Cross-Lock, ESD Safe)

В наличии ТОЛ-12573

1

Избранное Любимый 23

Список желаний

Panavise Jr.

— Вакуумная база

Пенсионер ТОЛ-10410

2 Пенсионер

Избранное Любимый 23

Список желаний

Дополнительные инструменты

Для защиты отделки вашего стола мы рекомендуем использовать термостойкий материал.

• Термостойкий материал
  • Кусок древесноволокнистой плиты средней плотности (МДФ)
  • Силиконовый коврик

Если вы впервые переделываете плату, попробуйте переделать ненужную плату из наших вмятин, прежде чем переделывать дорогую печатную плату!

Лом досок

Пенсионер DD-08477

4 Пенсионер

Избранное Любимый 23

Список желаний

Возьмите и поместите сумку для запасных частей

Пенсионер ДД-10351

Пенсионер

Избранное Любимый 29

Список желаний

Обзор аппаратного обеспечения

Давайте рассмотрим функции, начиная с верхней правой части ремонтной станции горячего воздуха 303D.

Выключатель питания — Модель 303D использует вилку/розетку стандарта Северной Америки (~110 В переменного тока) . Надеюсь, кнопка включения/выключения не требует пояснений. Переведите переключатель в положение «ВКЛ», чтобы включить ремонтную станцию ​​горячего воздуха, переведите переключатель в положение «ВЫКЛ», чтобы выключить ремонтную станцию ​​горячим воздухом. Очень просто.

Обратите внимание! Устройство не выключается сразу после перевода переключателя в положение «ВЫКЛ». Он будет продолжать продувать воздух до тех пор, пока температура воздуха не станет ниже 100°C.

Цифровой светодиодный выход — Цифровой светодиодный выход отображает диапазон температур и расход воздуха. Индикация будет меняться при повороте ручек воздуха или температуры.

Примечание: Температурная шкала (градусы Цельсия или Фаренгейта) устанавливается на этапе производства. По умолчанию на дисплее будет отображаться ваша текущая температура в градусах 9. 0405 по Цельсию.

Класс расхода воздуха — Классы расхода воздуха варьируются от A25 до A99 . Вы можете отрегулировать поток воздуха, поворачивая ручку настройки воздуха. На светодиодном выходе в течение 2 секунд отобразится заданный уровень расхода воздуха, а затем вернется к текущей температуре воздуха в форсунке.

Диапазон температур — Диапазон температур на выходе 100° ~ 480° Цельсия . Вы можете отрегулировать рабочую температуру, повернув ручку настройки температуры. Светодиодный индикатор будет отображать установленную температуру в течение 3 секунд, а затем вернется к фактической температуре воздуха в форсунке. Индикатор в поле температуры будет мигать, когда будет достигнута желаемая температура.

Форсунки — Модель 303D поставляется с 2 сменными форсунками горячего воздуха. Сопло меньшего размера удобно для фокусировки горячего воздуха на более мелких компонентах. Большое сопло отлично подходит, если вы пытаетесь сфокусировать горячий воздух на большой площади доски.

Держатель трубки — Устройство поставляется с держателем трубки для термофена. Его можно прикрепить с любой стороны ремонтной станции с горячим воздухом.

Держатель зонда, прикрепленный к правой стороне при включенном питании

Для чего это нужно?

Ремонтные станции с горячим воздухом могут быть очень удобными. Как упоминалось выше, они являются важным инструментом, когда дело доходит до доработки платы. Термин «переделка» просто означает, что вы обновляете или ремонтируете уже оплавленную плату, и этот термин обычно используется в мире электроники. Просто подумайте об этом, как о выполнении какой-либо работы с платой, которая не была задействована в реальном производственном процессе. Вот несколько распространенных сценариев доработки:

• Поляризованные компоненты — Детали, которые были размещены неправильно (назад, сдвинуты на x градусов). К ним относятся микросхемы, диоды, некоторые конденсаторы, разъемы и т. д.

• Детали Tombstone — Это когда деталь (обычно резистор или конденсатор) оплавляется только с одной стороны. Часть обычно торчит прямо вверх, напоминая надгробную плиту.

• Холодные стыки — похож на надгробную плиту, за исключением того, что части могут не торчать вертикально вверх, из-за чего труднее увидеть незавершенное соединение.

• Удаление дефектных деталей — Иногда в процессе производства ИС могут возникать ошибки, которые остаются незамеченными. Затем эти микросхемы размещаются на совершенно хороших печатных платах. Горячий воздух отлично подходит для замены этих неисправных деталей.

• Отсутствующие компоненты — Чем меньше компонент, тем легче ему исчезнуть. Это может произойти до или во время перекомпоновки, в результате чего что-то должно быть, но его нет. С помощью этой паяльной станции установить новую деталь на свое место совсем несложно.

• Непреднамеренно припаянные перемычки — Если используется слишком много припоя или паяльной пасты, в результате могут появиться перемычки на одной или нескольких ножках микросхемы для поверхностного монтажа. Иногда можно использовать горячий воздух в сочетании с флюсовой ручкой для удаления этих надоедливых насекомых.

Другое применение

Переделка – не единственное, для чего хороша ремонтная станция с горячим воздухом. Другие области применения включают:

• Сбор электронных компонентов из старых печатных плат.
• Оплавляющая паяльная паста, наносимая с помощью трафарета между компонентами SMD и печатной платой.
• Термоусадка для надежного соединения проводов.
• Нагрев и гибка некоторых пластиков (с правильными настройками).
• Нагрев горячего клея для удаления или перемещения предметов, которые были приклеены неправильно.

Предупреждение: Не используйте горячий воздух на поверхностях, которые вы не хотите испортить. Настоятельно рекомендуется иметь кусок дерева или что-то подобное для работы с горячим воздухом.

Третьи руки или другие захваты тисков очень помогают. Помните, что металлические радиаторы и печатные платы с заземляющими слоями могут значительно увеличить время доработки.

Выберите сопло

Выберите подходящий наконечник для работы. Прикрепите насадки к зонду и затяните винт с помощью отвертки, чтобы удерживать его на месте.

Вставьте стандартную североамериканскую вилку 303D в вашу любимую розетку в США (~110 В переменного тока). Нагревательный элемент и вентилятор останутся выключенными до тех пор, пока вы не переведете выключатель питания в положение ON.

Включение питания

Переведите указанный выключатель питания в положение ВКЛ. Нагревательный элемент включится, и воздух станет очень горячим, очень быстро, поэтому направляйте сопло соответственно. Красный светодиод рядом с «SET TEMP» будет мигать, указывая на то, что «Эй, я готов кое-что расплавить». Подождите, пока станция горячего воздуха прогреется, прежде чем использовать ее.

Примечание: Возможно, из сопла будут вылетать маленькие причудливые струйки белого дыма. Это просто волшебные облака пайки, и это нормально. Они уйдут, так что наслаждайтесь ими, пока они есть.

Регулировка воздуха и температуры

Имеется две ручки управления – одна для потока воздуха и одна для температуры. Настройте их в соответствии с вашими потребностями.

Примечание: Установите соответствующие параметры температуры и воздушного потока (немного выше, чем температура плавления припоя, и не слишком много воздуха, чтобы сдуть детали). Мы рекомендуем установить ручки воздушного потока и температуры в среднее положение, а затем протестировать оплавление на небольшом компоненте.

Доработка

Когда вы отточили настройки, осторожно направьте сопло на обрабатываемую область. Произнося магическое заклинание (мельтум, мельтум, мельтум), двигайте сопло вперед-назад, пока припой не начнет течь (припой должен казаться блестящим и расплавленным). Затем осторожно удалите/переместите часть, которую вы хотите переделать, используя пинцет, подталкивая или захватывая часть. Имейте в виду, что горячий воздух, ну, горячий.

Разъем micro-B снимается с Pro Micro для технического розыгрыша. Обязательно переделайте плату на термостойкий материал!

Предупреждение: Следите за тем, чтобы фен оставался в движении, чтобы не допустить повреждения компонента или возгорания печатной платы. Направление тепловой пушки в одну и ту же точку может расплавить доску через определенный промежуток времени. Некоторые компоненты могут быть чувствительны к теплу. Не забудьте проверить техническое описание микросхемы. Черный пластик на разъемах «папа» и «мама» может расплавиться, а кнопки для поверхностного монтажа могут обесцвечиваться. Обязательно аккуратно направляйте горячий воздух на компонент!

Если вы также видите дым, деформацию или черную слизь, исходящие от вашей доски, снимите нагрев и уменьшите температуру нагрева.

Охлаждение

Когда вы закончите, переведите выключатель питания в положение OFF, чтобы дать станции остыть, когда закончите. Включится самоохлаждение, которое продлится несколько минут.

Очистка

По окончании работы вымойте плату, чтобы удалить остатки водорастворимого флюса, который со временем может вызвать коррозию.

Демонстрационное видео

Ниже представлено демонстрационное видео от нашего приятеля Дейва Стиллмана, которое показывает нам, как правильно использовать нашу ремонтную станцию ​​SparkFun!

Запасные части

Форсунки

Форсунки горячего воздуха для ремонтных работ — Y1126

Пенсионер ТОЛ-07925

Пенсионер

Избранное Любимый 9

Список желаний

Нагревательные элементы

Внимание! Если вы решили заменить нагревательный элемент, следующие указания, перечисленные ниже, относятся к TOL-10706. При замене нагревательного элемента в трубке для ТОЛ-14557 в ручке будет немного эпоксидной смолы/клея, которая запечатает ее. После удаления винтов вам, возможно, придется открыть его силой, что может привести к повреждению ручки! Для ТОЛ-14557 рекомендуем замену ТЭНа на свой страх и риск. Это не было проверено на совместимость с ремонтной станцией горячего воздуха — 8508D. [ ТОЛ-21253 ].

Сменный элемент для ремонта горячим воздухом — с контролем температуры

22 в наличии ТОЛ-11130

21,50 $

Избранное Любимый 5

Список желаний

Замена нагревательного элемента:

Удаление винтов	Отключить	Снимите нагревательный элемент

Устранение неполадок

Низкий поток воздуха при повороте ручки «Воздух» вверх

Если поток воздуха слабый, когда ручка «Воздух» поднята вверх, убедитесь, что сопло надежно закреплено. С насадкой вы получите больше воздуха, проходящего через ручку термовоздушной ремонтной станции.

Ошибка S-E

«S-E» обычно означает ошибку датчика. Это распространенная ошибка. Иногда он исчезает после возни с циферблатом, и температура снова отображается правильно. В других случаях это указывает на то, что тепловой датчик выходит из строя. Ремонтную станцию ​​можно восстановить, сняв и снова прикрепив нагреватель. Другой представитель службы технической поддержки считает, что на соединениях накапливается оксид. Это приводит к тому, что контроллер думает, что нагреватель вышел из строя.

Ошибка H-E

Блоки, отображающие «H-E», обычно означают, что произошла ошибка нагрева. Возможно, что-то с нагревательным элементом не работает или не подключен должным образом. Попробуйте проверить соединения, чтобы увидеть, не нужно ли переустановить нагревательный элемент. В крайнем случае — замена нагревательного элемента. В крайнем случае – замена нагревательного элемента.

Слишком сильный поток воздуха

Если поток воздуха слишком сильный, вполне возможно, что вы начнете видеть маленькие снаряды, отлетающие от вашей доски. Это ваши части. Мы рекомендуем начинать с более низкого расхода воздуха и повышать его по мере необходимости.

Разрушение печатной платы

Если вы слишком долго сидите на определенном месте печатной платы во время работы с горячим воздухом, клей, который удерживает медный слой на ламинате FR4 под ним, отходит и выходит в виде черной липкой массы. Зеленая паяльная маска на верхней стороне также начинает отрываться. Поскольку у нас еще нет Smell-a-vision, мы можем попытаться описать запах — он ужасен. Пахнет горящей электроникой (сюрприз), но кажется, что запах остается на коже и одежде. Не круто. Так что тренируйтесь и не удивляйтесь, если вы почувствуете неприятный запах при первых же попытках переделки.

Натянутые колодки

При проверке готовности детали к перемещению рекомендуется слегка подтолкнуть ее. Если вы нажмете слишком сильно, вы можете потянуть подушку.

Ресурсы и дальнейшее развитие

Если у вас есть какие-либо вопросы или комментарии, не стесняйтесь оставлять их в поле для комментариев ниже. Удачной доработки!

Для получения дополнительной информации о ремонтной станции горячего воздуха ознакомьтесь со следующими ресурсами:

• Руководство 303D
• SMD How To — 4: доработка горячим воздухом = хорошо
• SMD How To — 8: Как на самом деле работает ремонт горячим воздухом?

Ознакомьтесь с другими замечательными уроками от Sparkfun, чтобы повысить уровень своих навыков!

Как привести проект в действие

Учебное пособие, которое поможет определить требования к питанию вашего проекта.

Избранное Любимый 69

Как пользоваться макетной платой

Добро пожаловать в удивительный мир макетов. Здесь мы узнаем, что такое макетная плата и как с ее помощью построить свою самую первую схему.

Избранное Любимый 82

Учебное пособие по программированию на MicroPython: начало работы с ESP32 Thing

MicroPython — это реализация и подмножество языка программирования Python 3, которое можно использовать на микроконтроллерах. Это руководство поможет вам написать программы MicroPython для платы разработки ESP32 Thing.

Избранное Любимый 9

Начало работы с DA16200 FreeRTOS SDK

Заинтересованы в SDK DA16200 FreeRTOS? В этом руководстве рассказывается о настройке SDK в Eclipse IDE и о том, как программировать наши платы с модулем DA16200.
