Как работать паяльником: Как правильно паять паяльником: подготовка, технология пайки

видео инструкция, как работает паяльник, пайка проводов

Для эффективного соединения металлических поверхностей лучше всего прибегать к помощи температурных воздействий. Наиболее простым и распространенным способом является пайка паяльником. В этом случае материалы из металла соединяются под воздействием местного повышения температур и наплавки с более низкой температурой.

Для того чтобы правильно соединить металлические детали при помощи паяльника, необходимо узнать основные моменты, которые характеризуют процесс пайки. Для этого достаточно будет прочитать статью, посмотреть видео урок и попробовать освоить технологию на практике.

Как работает паяльник

Излучающие тепло приспособления для пайки называют паяльниками. В зависимости от способа нагрева они бывают электрическими, газовыми, термовоздушными, индукционными. Чаще всего используются электрические приборы, мощность которых выбирается для пайки определенных материалов:

• для соединения электронных компонентов мощность паяльника должна быть до 40 В;
• для деталей с тонкими стенками до 1 мм необходима мощность в 80-100 Вт;
• заготовки с толщиной стенок от 2 мм и более требуют мощность приспособления выше 100 Вт.

К самым энергоемким паяльникам относятся молотковые устройства, мощность которых может достигать до 550 Вт. Они могут разогреваться до температуры в 600С. Применяются молотковые паяльники для соединения массивных деталей.

Акустический паяльник небольших размеров пригодится для электротехника. Приспособление отличается низкой теплоемкостью, поэтому его используют для тонкой паечной работы.

Кроме массивности металлических изделий, на требуемую мощность паяльника влияет теплопроводность самого обрабатываемого материала. Так, например, для медных изделий прибор следует нагревать намного сильнее, чем для работы с деталями из стали.

Оптимально необходимая температура жала приспособления для пайки может поддерживаться как вручную, так и автоматически. Используются для этого тиристорные регуляторы.

Подготовка к процессу пайки

Перед началом работ необходимо подготовить паяльник, материалы, инструменты и рабочее место.

Рабочий участок рекомендуется снабдить:

1. Подставкой , на которой будет располагаться разогретый прибор. На ней же нужно будет расположить флюс, «крокодил» и кусочки поролона, которые нужны для чистки жала.

2. Штативом, на котором будут размещены: держатель для паяльника, ванночка с канифолью, зажимы.

В набор необходимых инструментов входит:

• напильники;
• круглогубцы;
• кусачки;
• пассатижи;
• пинцеты;
• наждачная бумага;
• нож.

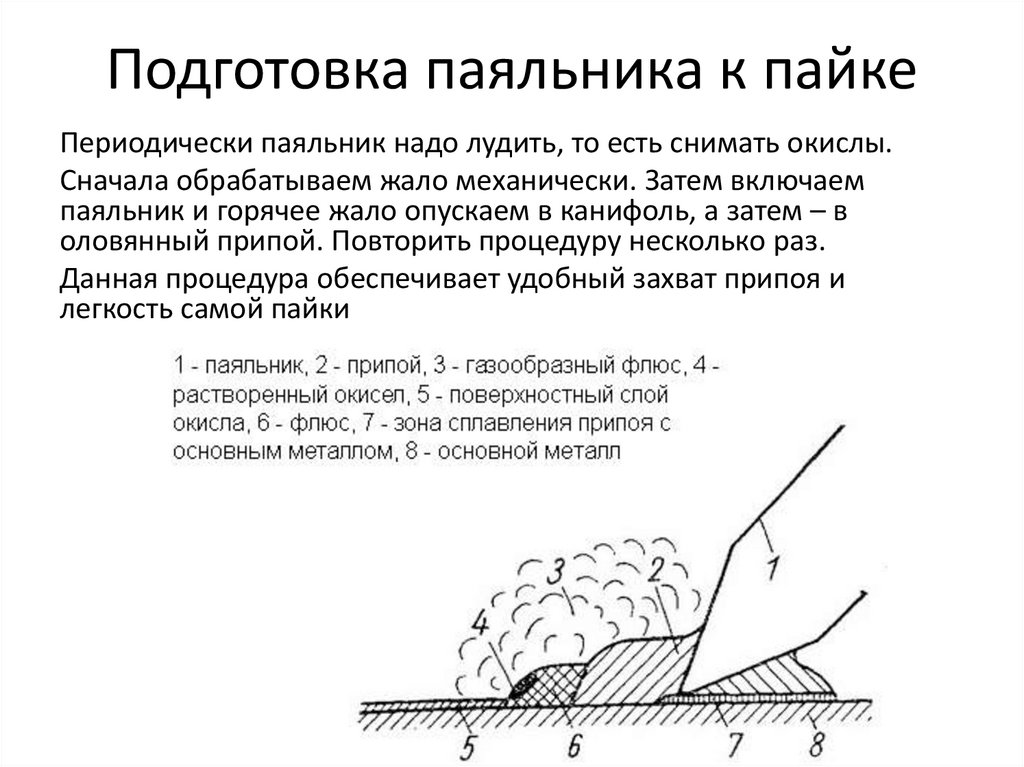

Подготовка паяльника

Перед работой с паяльником, его жалу придают определенную форму. Делается это с помощью напильника. Наиболее используемые формы – на срез и угловая. Ножевидная применяется для выпаивания выводов разъема или нескольких контактов микросхем.

Жало рабочего инструмента должно быть равномерно покрыто припоем. С «грязным» жалом паять будет затруднительно. Поэтому холодный паяльник с помощью напильника нужно почистить до меди, из которой изготовлено жало.

После этого прибор следует нагреть и последовательно касаться им то канифоли, то припоя. Делать так следует несколько раз, добиваясь равномерного покрытия жала припоем. После этого можно начинать пайкой соединять металлические детали.

Подготовка флюса

Выбор нужного флюса является решением одной из важных задач пайки. Необходим он для того, чтобы спаиваемые поверхности во время нагрева не окислялись. В противном случае спайка получится неустойчивой и рыхлой. Ее можно будет очень легко повредить. Поэтому качество флюса определяет трудность или легкость процесса пайки, и то, как прочно будет соединяться обрабатываемый материал.

Флюсы должны быть подобраны под подготовленный для пайки материал:

1. Для соединения проводов и микросхем применяется широко известная канифоль. Внешне это кристаллическое прозрачное вещество красно-коричневого, красного, желтого или оранжевого оттенка похоже на янтарь.

2. Для пайки труднодоступных или неудобно расположенных деталей используется канифольно-спиртовый флюс. Для его получения канифоль нужно раздробить до состояния песка и растворить в денатурате или техническом спирте. Наносится он на заготовки кистью, а хранится в плотно закрытой емкости.

3. Для оцинкованного железа применяется флюс ЛК-2, который состоит из хлористого аммония, хлористого цинка, этилового спирта и канифоли.

4. Для нержавейки используется ортофосфорная кислота.

5. Хорошо подготавливают поверхность стойких металлов активные кислые флюсы на основе хлорида цинка.

6. Для пайки стали эффективными флюсами считаются паяльные кислоты и водные растворы на основе хлористого цинка.

Следует знать, что для пайки нержавеющих сталей необходимы более активные флюсы, чем для обработки низколегированных и углеродистых материалов. Чугун нужно паять высокотемпературной пайкой, поэтому электрический паяльник с ним не справится.

Припои для пайки

Для электротехнических паек и радиомонтажных работ применяются легкоплавкие оловянно-свинцовые сплавы. Наиболее популярны припои — ПОС-61, ПОС-50, ПОС-40, ПСр-2, ПСр-2,5.

С помощью чистого олова соединять детали очень дорого, так как это ценный материал, поэтому используют его довольно редко.

Самое лучшее качество пайки получается после применения припоев, которые содержат свинец. Однако этот материал является вредным.

Чтобы во время работы не держать в руке горячий припой, его удерживают плоскогубцами или размещают на специальном приспособлении.

Как правильно паять паяльником – советы, видео

Поверхности обрабатываемых деталей перед пайкой очищают наждачной бумагой и обезжиривают бензином или ацетоном. Затем их нужно установить и закрепить в исходном положении. После этого можно разогреть паяльник и приступать к пайке одним из двух основных способов.

1. При подаче припоя на детали с паяльника , на приборе сначала нужно расплавить некоторое количество припоя, а затем поднести жало к соединяющим заготовкам и прижать его. В это время флюс должен начать вскипать и испаряться. В это время наконечником прибора следует распределить припой по стыку.

2. При подаче припоя на соединяемые детали, сначала с помощью паяльника разогреваются сами заготовки. После того как они достигнут необходимой температуры, нужно будет подать припой в стык между деталью и паяльником или на деталь. Расплавляющийся припой начнет заполнять стык.

Выбор способа соединения зависит от характера выполняемой работы. Первый способ подойдет для пайки мелких деталей, а второй для соединения крупных изделий.

Во время работы с паяльником необходимо соблюдать некоторые требования:

1. Хорошо прогревать прибор и соединяемые детали. Если припой размазывается, а не течет, значит нужно увеличить температуру нагрева паяльника.
2. Остатки кислотных флюсов следует обязательно смывать после пайки. Иначе через некоторое время соединение может быть разрушено коррозией. В качестве моющего средства можно применить щелочные вещества.
3. Нельзя во время процесса пайки вносить много припоя. Шов должен получиться слегка вогнутым. Лишний припой удаляется оплеткой или отсосом. Если жало прибора приобрело металлический блеск, значит припоя достаточно. О том, что припоя много, говорит измененная форма жала.

Качественный спай должен ярко блестеть. Пережженный припой выглядит матовым, однако в некоторых случаях он допустим. Губчатая зернистая структура спая говорит о недостаточной температуре и о явном браке.

Как паять провода

На подготовительном этапе провода следует зачистить, скрутить и залудить:

• провод опускается в ванночку с канифолью;
• капля припоя с помощью паяльника распределяется по медным жилам;
• чтобы покрытие было со всех сторон, в процессе лужения провод необходимо поворачивать и прогревать;
• залуженный конец провода окунается в разогретый припой, излишки которого удаляются.

Одножильные провода перед спайкой очищаются до блеска. После этого их нужно окунуть в канифоль, соединить, несколько секунд прогреть и нанести припой. Для обеспечения надежной изоляции на оголенный провод надевается термоусадочная трубка, которая должна быть большего диаметра. Под воздействием высокой температуры она уменьшится и образует изоляцию проводов.

Если из-за наличия эмали или лака проводник не хочет лудиться, то можно применить обычный аспирин. Для этого таблетку нужно положить на дощечку и, прижав к ней проводник, прогреть его несколько секунд. Таблетка должна начать плавиться, а выделяемая кислота разрушать лак.

Препятствовать лужению на старых проводах могут окислы, которыми они бывают покрыты. Справиться с ними поможет та же таблетка аспирина.

Для лужения провода из алюминия необходим «Флюс для пайки алюминия». Он является универсальным, поэтому использовать его можно для соединения металлов с химически стойкой окисной пленкой. При этом во избежание коррозии не нужно забывать после пайки очищать изделия от остатков флюса.

Следует знать, что недопустимо скручивать вместе алюминиевый и медный провода. Фиксировать их можно только через промежуточный элемент, в качестве которого можно применить другой металл, клеммный зажим, разделение шайбами.

Для правильной пайки с помощью паяльника требуется тщательная подготовка деталей и инструментов. Во время самого процесса слой припоя всегда должен быть защищен флюсом. Для различных материалов подбирается соответствующей мощности прибор и необходимой формы жало. При выдерживании оптимального температурного режима и правильном соединении деталей пайка получится надежной и будет долго служить.

Оцените статью: Поделитесь с друзьями!

Как правильно паять паяльником — как научится самостоятельно паять алюминиевые, медные провода паяльником?

Эта статья поможет вам узнать, как правильно паять паяльником, если вы не держали его в руках до этого. Паяльник – действительно нужная вещь, если вы радиолюбитель, системный администратор, хотите самостоятельно чинить домашнюю электронику или если хотите научиться чему-то новому и полезному.

Важно понимать, что если вам уже сегодня нужно перепаять провода в бытовой технике или спаять материнскую плату в компьютере, прочтения одной статьи будет явно недостаточно. Несмотря на кажущуюся простоту, работа с паяльником – это почти искусство, требующие внимательности, опыта и наличия твердой руки. Прежде чем что-то паять для провода, имеющего ценность, стоит изрядно попрактиковаться на расходном материале.

Принцип работы паяльника

Понять, как работает паяльник, не сложно. Нагревательный элемент разогревается до высокой температуры (

300 и выше градусов). Паяние – это процесс всасывания специального вещества (припоя). Оно имеет температуру плавления ниже, чем у провода для спаивания.

Паяльник расплавляет припой, заполняющий собой все микропоры металла, взаимодействуя с ними на молекулярном уровне. При охлаждении он «прикипает» и образовывает устойчивую связь между двумя частями провода.

Паяльник и инструменты, необходимые для работы

Отвечая на вопрос «как паять паяльником», необходимо затронуть тему инструмента и расходных материалов, необходимых для осуществления пайки. Итак, чтобы правильно и качественно паять, вам понадобится:

• Сам паяльник
• Специальная подставка
• Припой
• Флюс
• Дополнительные инструменты

Паяльник

Есть много самых разных моделей, необходимых для решения широкого спектра технических проблем. Но главный критерий – мощность. По мощности они разделяются на несколько типов:

• 3-10 Вт. Это самые маломощные модели. Они предназначены для пайки самых маленьких и чувствительных микросхем
• 20-40 Вт. Относятся к категории «бытовых» или радиолюбительских. С их помощью можно как припаять провод, так и транзистор или другую деталь
• 60-100 Вт. Если провода, требующие пайки, очень толстые, подойдет именно этот тип. Он часто используется автолюбителями или профессиональными механиками
• 100 Вт и более. Таким паяльником можно спаять как толстый провод, так и кастрюлю или даже радиатор автомобиля. Они используются только профессионалами, и по понятным причинам неприменимы в быту

Если вы планируете заниматься припайкой радиодеталей, достаточно будет 25 ватного инструмента. Чтобы припаять обычной провод, мощности должно хватить, но для использования в быту стоит подобрать модель в

35 Вт и выше.

Подставки часто продаются в комплекте. Они не только сохраняют рабочий стол от пятен припоя, но и позволяют всегда контролировать положение инструмента. В работе он должен находиться на краю стола. Важно следить за сетевым проводом.

Припой

В этом специальном легкоплавком сплаве, как правило, используются вещества:

• Олово
• Свинец
• Кадмий

Или любой другой металл с подходящей температурой плавления. Самые легкоплавкие имеют температуру плавления до 80 градусов, а наиболее устойчивые –

свыше 900.

В быту рекомендуется использовать припой марки ПОС 61. Самый удобный вид – тоненькая проволочка.

Флюс

Так называется специальное вещество, выступающее связующим звеном между припоем и металлом провода. Он помогает адгезии (приставанию) припоя, и успешно защищает его от окисления и помогает обезжириванию. Наиболее популярная марка – ЛТИ 120.

При необходимости он делается самостоятельно. Для этого достаточно растворить канифоль в спирте (примерно 60 на 40%) и тщательно взболтать.

Дополнительный инструмент

Чтобы удобно и безопасно паять с паяльником, следует обзавестись предметами:

• Кусачки. Ими откусывается провод, снимается изоляция, поддерживается деталь при работе
• Напильник – для очистки нагревающейся части паяльника
• Скальпель с пинцетом. Они помогут не обжечь пальцы при работе с мелкими деталями

Приступая к работе

Новый паяльник необходимо зачистить и облудить. Следует включить его в сеть на 15-20 минут. При этом нередко начинает выгорать заводская смазка, и сам инструмент может немного дымить, это не страшно.

После прогрева следует аккуратно зачистить рабочую поверхность напильником, после чего сразу же обмакивают его в припое. Важно не дать ему окислиться. Теперь инструмент готов к работе.

Важно, если жало вашего инструмента из металлокерамики. Его нельзя обрабатывать напильником. Для этого есть специальная влажная ткань, и ей необходимо аккуратно протереть поверхность.

Как припаять провод: процесс

Очень важно подготовить поверхность. На ней не должно быть посторонних веществ, таких как жир, краска лак, остатки изоляции. От чистоты зависит успех всей работы. Если что-то есть, следует аккуратно зачистить скальпелем и протереть, чтобы не осталось пыли.

Далее вы берете кончиком немного припоя и аккуратно припаиваете в нужном месте. Это не слишком сложный процесс, но он требует «набитой» руки, и в самый первый раз у вас вряд ли получится красивая и аккуратная спайка.

Во время работы стоит помнить ряд правил:

• Спайка должна быть быстрой
• Если не вышло спаять провода сразу, стоит дать им остыть перед второй попыткой. Это вдвойне касается радиодеталей или микросхем
• Следует прикладывать окончание инструмента всей поверхностью, процесс будет наиболее эффективным

Как паять провода более надежно? Следует скрутить их перед началом процедуры. После остывания их изолируют при помощи изоленты, чтобы избежать коротких замыканий при работе.

Хорошая спайка отличается блеском, ровным слоем и отсутствием каких-либо трещин. Тогда она прослужит максимально долго, и у вас не возникнет проблем с прибором.

Техника безопасности

Как паять паяльником и не обжечься? Следует соблюдать технику безопасности. Работа с паяльником – не лучшее время, чтобы испытывать удачу с нарушением правил безопасности. Есть несколько простых советов:

• Освободите рабочую поверхность от посторонних предметов
• Уберите из комнаты излишне любопытных детей и животных
• Следите за шнуром – задев его ногой или рукой, есть риск ожога
• Если в комнате есть посторонние люди, предупредите их, что работаете с включенным паяльником
• Флюса – самую малость. Если использовать слишком много, он может брызнуть на руку, а в худшем случае – прямо в глаза
• Каждый раз следует брать припоя не больше, чем на 2 пайки. Если перестараться, он может капнуть на стол, руку или еще хуже – на паяемую микросхему

Соблюдая эти простые правила, вы убережете себя от крайне неприятных последствий. Если относится к работе серьезно и не оставлять паяльный аппарат без присмотра, проблем возникнуть не должно.

Качественно припаять провода

От того, как провод будет спаян, зависит дальнейшая работа всего прибора.

Опытные мастера дают ряд советов для качественного и надежного паяния:

• Если припоя недостаточно, он не сможет как следует скрепить детали и заполнить все зазоры
• При недостаточном количестве флюса на жале, место спайки получается неоднородным и неровным, что негативно сказывается на результате. Это может быть при разогретом инструменте, тогда канифоль испаряется еще до окончания спайки
• Когда канифоли чересчур много, она может выплеснуться и задеть соседние контакты или провода, а в худшем случае – попасть на руку

С опытом приходит умение нагревать паяльник до нужной температуры и использовать ровно столько припоя, сколько необходимо. Соблюдая идеальный баланс, припой самостоятельно принимает нужную форму и правильно обтекает контакты. Нужно стремиться именно к этому.

Лучше всего использоваться паяльники, имеющие терморегулятор. Тогда легко поддерживать нужную температуру, что положительно сказывается на процессе и результате работы. Паяльник без регулятора может быстро перегреваться, а его жало –чернеть от окисления. Тогда его приходится периодически выключать. Поддерживать нужную температуру очень сложно, и пайка получается недостаточно качественной.

Как качественно паять паяльником?

Лучший способ научиться делать что либо – практиковаться. Паяние не исключение. Есть ряд упражнений, помогающих освоить этот, безусловно, сложный, но полезный инструмент.

Следует взять голый или изолированный провод (чтобы попрактиковаться в снятии изоляции) и разрезать его на 12 одинаковых кусков. Чтобы они получились не слишком мелкими, оптимальная длина – 30-40 сантиметров (до разрезки).

После нарезки следует взять паяльник и составить из этих заготовок куб, пользуясь только паяльником и плоскогубцами. Это позволит вам почувствовать инструмент и приловчится к сего использованию. Потом готовый остывший куб следует взять в ладонь и сжать в кулак. Работа удовлетворительна, если спайки останутся целыми. Это можно практиковать для поддержания навыков на высоком уровне, даже если вы – опытный специалист, и уверены в себе.

Второй способ тренировки работы с паяльником требует тонкой проволоки и зачищенного кабеля. Его нужно обмотать вокруг проволоки, а потом аккуратно спаять, пользуясь паяльником и плоскогубцами. Следует практиковаться, пока не получится паять качественно провода с первого раза. После этого стоит приступать к нормальной ответственной работе.

Регулярная практика позволит очень быстро достичь значительного прогресса в пайке. Уже в скором времени вы сможете самостоятельно починить радио, проводку (соблюдая правила осторожности) или другую домашнюю технику. Но до этого стоит доверить это дело специалистам, чтобы не рисковать дорогими предметами.

Работа с паяльником для начинающих

Пошаговое освоение навыков пайки

Перед теми, кто совсем недавно начал своё знакомство с электроникой встаёт на первый взгляд простая задача – научиться правильно паять.

Казалось бы, всё просто – взял паяльник, припой, канифоль, и можно начинать собирать какое-нибудь интересное устройство. Но, чтобы собрать электронную самоделку, нужно обладать навыками качественной и надёжной пайки.

Работоспособность любого электронного устройства в первую очередь зависит от надёжности электрических соединений и паянных в том числе. Навыки качественной пайки приходят с опытом. Поэтому необходима тренировка. С чего же начать?

Чтобы научиться паять, в первую очередь необходимо ознакомиться с теорией. Это потребует немного времени сейчас и сбережёт его в будущем. Вот что потребуется знать, для того, чтобы приступить к освоению навыков пайки.

Минимальный набор для пайки: паяльник, припой, канифоль, подставка для паяльника. Подробнее…

Подготовка паяльника к работе. Советы и рекомендации по уходу за паяльным инструментом. Подробнее…

Припои. Свойства и характеристики оловянно – свинцовых припоев. Подробнее…

В последнее время на прилавках радиомагазинов появился бессвинцовой припой (Lead free). Его активно применяют при сборке бытовой радиоаппаратуры. Припой без свинца отличается своими свойствам от широко распространённого оловянно-свинцового. О бессвинцовых припоях читайте здесь.

Также в процессе пайки и сборки потребуется монтажный инструмент. Подробнее…

После лёгкого прочтения теории, можно смело приступать к пайке. Для тренировки навыков можно спаять куб. Сперва может показаться, что это дело простое, но на самом деле это не так.

Куб, спаянный из медного провода

Берём медную проволоку сечением около 1 миллиметра. Если провод лакированный, то предварительно нужно удалить изоляцию. Делать это лучше с помощью перочинного ножа и мелкой наждачной бумаги. Поверхность проволоки нужно тщательно зачистить, чтобы остатки лакового покрытия не мешали лужению проводника. Даже небольшие участки лаковой изоляции, случайно оставшиеся после зачистки, будут препятствовать дальнейшему лужению. Далее залуживаем медную проволоку. О лужении провода можно прочесть здесь.

Паяем куб

В процессе лужения можно использовать жидкий флюс, например, ЛТИ-120. Продаётся в магазине радиотоваров в тюбиках. Может комплектоваться кисточкой или диспенсером (типа, как пипетка для нанесения флюса капелькой).

ЛТИ – 120

Жидкий флюс быстро высыхает. Поэтому некоторые слегка подсушивают его для придания более густой консистенции.

Для облегчения процесса спайки двух проводников под необходимым углом можно воспользоваться “третьей рукой”. Третья рука весьма полезное приспособление. Оно поможет сберечь пальцы рук от случайных ожогов, которые можно получить придерживая детали или проводники пальцами.

Третья рука

Если не удаётся купить такой девайс, то что-то подобное можно собрать, используя зажимы типа “крокодил” и несколько металлических деталей.

Выпаивание радиодеталей.

Потренироваться в выпаивании радиодеталей можно на печатных платах от неисправной аппаратуры. Для этих целей подойдёт старый ненужный телевизор, например, типа 3УСЦТ. Таких телевизоров было наштамповано огромное количество в советское время. На печатных платах таких телевизоров все радиодетали смонтированы методом монтажа в отверстия – THT (от англ. –Through Hole Technology).

В подавляющем большинстве современной радиоаппаратуры применяется монтаж SMT или смешанный (SMT + THT). Демонтаж радиоэлементов с печатных плат, собранных методом SMT осложняется тем, что SMD элементы (конденсаторы, диоды, резисторы) имеют очень малые размеры и для их выпаивания требуется специальное оборудование. Поэтому практиковаться в выпаивании всевозможных радиодеталей с печатных плат легче начинать с плат, выполненных методом монтажа в отверстия.

Если особых трудностей с выпаиванием обычных радиодеталей не возникло, можно приступить к тренировке навыков пайки элементов SMD. В современной электронике монтаж радиодеталей на поверхность очень популярен и эта тенденция будет сохраняться – детали будут всё мельче и мельче.

Поверхностный монтаж

Для пайки SMD компонентов желательно обзавестись термовоздушной паяльной станцией.

Подробнее о термовоздушной паяльной станции читайте здесь.

Выпаять SMD элементы с платы обычным паяльником очень сложно, а многовыводные детали вроде микросхем вообще нереально, поэтому станция пайки горячим воздухом просто необходима. Она упрощает процесс монтажа и демонтажа многовыводных планарных микросхем, миниатюрных SMD-транзисторов, резисторов и конденсаторов. Если вы занимаетесь радиоэлектроникой и планируете освоить ремонт электроники и, например, ремонт сотовых телефонов, то не сомневайтесь в том, что термовоздушная паяльная станция вам пригодиться.

Также не стоит забывать о правилах безопасности. Желательно, чтобы помещение, в котором происходит пайка, проветривалось. Старайтесь не вдыхать пары канифоли.

Не перегревайте печатную плату. Это исключить её вспучивание и расслоение. Также стоит оберегать глаза и лицо. Не редки случаи, что выводы деталей пружинят под действием сил упругости, разбрызгивая капельки жидкого припоя во все стороны. Похожая ситуация происходит и при перегреве печатной платы, когда медные дорожки отслаиваются, а жидкий припой разбрызгивается по сторонам. Старайтесь избегать таких случаев!

Правила техники безопасности рекомендуют (даже требуют), чтобы при работе с электронными приборами рядом обязательно находился человек, который окажет помощь в случае нештатной ситуации. И напоследок совет:

Лучше унция практики, чем тонны наставлений!

Любому начинающему радиолюбителю, так или иначе связанным с электроникой, приходится решать задачу, как научиться паять паяльником с нуля. На первый взгляд в этом нет ничего сложного, но, это распространенное заблуждение всех начинающих электронщиков, поскольку без практических навыков невозможно обеспечить надежное и качественное соединение методом пайки.

Что такое пайка и в чем суть процесса

Конечным результатом пайки является соединение между собой двух металлических элементов. Сам процесс спаивания обеспечивается независимым металлом с гораздо более низкой температурой плавления. Именно этот металл выполняет функцию припоя.

Каждый способ пайки основывается на принципе прогрева металлических элементов в точке соединения. Температура прогрева должна превышать температуру, при которой плавится металл, используемый для припоя. В подобном режиме металл припоя, будучи расплавленным, свободно затекает в промежутки и щели между деталями, проникая частично даже в саму металлическую структуру. После застывания в данном месте происходит образование механической связи и электрического контакта.

Существует два основных условия, без соблюдения которых решение задачи, как правильно паять будет просто невозможно:

• В точке спаивания элементы должны быть максимально чистыми. Соединение с поверхностью осуществляется на молекулярном уровне, и даже небольшая грязь или пленка окисла значительно снизит надежность контакта. Вполне возможно, что детали вообще не соединятся.
• Соблюдение температурного режима, о котором говорилось ранее. В случае недостаточной разницы температур, кристаллическая решетка припоя не сможет нормально сформироваться из-за термической усадки во время застывания.

Медь и ее сплавы хорошо соединяются традиционными припоями. Они годятся для стали, алюминия и других металлов. Единственным серьезным ограничением считается пайка крупных металлических деталей из-за невозможности их прогрева до нужных температур.

Чаще всего припой состоит из оловянно-свинцового сплава, в котором может содержаться различное количество олова. Процент содержания отображается в маркировке, например, ПОС-40 или ПОС-60. От этого показателя зависит и температура плавления, составляющая для первого припоя – 235 градусов, а для второго – 183 градуса. Еще ниже температура плавления припоя ПОСВ-33, состоящего из олова, свинца и висмута. Для соединения алюминиевых деталей требуются специальные припои с высокой температурой плавления.

Другим важным компонентом являются флюсы, с помощью которых металлические поверхности очищаются от окисей в виде пленок. Наибольшее распространение получила канифоль, защищающая нагретый металл от соприкосновения с воздухом.

Выбор флюсов и припоев

Поскольку качество соединений при пайке во многом зависит от правильного выбора флюсов и припоев, эти материалы следует рассмотреть более подробно. В настоящее время существует большое количество этих компонентов, подходящих практически для всех видов пайки.

Основной функцией флюсов является протравливание металлических деталей, удаление оксидной пленки и последующая защита поверхности от коррозии. Покрытие флюсом гарантирует ее чистоту, хорошее смачивание и растекание олова.

Флюсы подбираются в соответствии с металлами и сплавами, которые требуется соединить. В состав любого флюса входят металлические соли, щелочи и кислоты, активно реагирующие на повышение температуры. В связи с этим, существует условное деление этих материалов на два типа.

Первый из них является активным, его основой служат соляная, хлорная и другие неорганические кислоты. Их агрессивное воздействие на металл требует быстрой смывки по окончании работы. Это единственный недостаток таких флюсов, зато с их помощью можно соединять практически любые металлы. Они выпускаются в жидком виде и считаются более удобными для нанесения. В них добавляются спирт или глицерин, которые полностью испаряются при нагревании.

Второй тип флюсов состоит из канифоли и применяется для соединения цветных металлов. Для стальных деталей они считаются менее эффективными. По окончании работы канифоль необходимо смыть, поскольку со временем она вызывает коррозию и становиться проводников электротока при длительном нахождении во влажной среде.

Припой для работы подбирается легче. В основном используются соединения из свинца и олова с маркировкой ПОС. Процент содержания олова обозначается цифрами, идущими после букв. Большее содержание олова в припое обеспечивает более высокую механическую прочность и электропроводность соединений. Одновременно снижается и температура плавления припоя с высокой долей олова. Добавление свинца нормализует застывание и не дает олову растекаться.

Некоторые современные припои выпускаются без свинца (БП), вместо которого добавляется цинк или индий. Они отличаются более высокой температурой плавления, но соединения получаются более прочными и устойчивыми к коррозии. И, наоборот, существуют припои из легких сплавов, способные растекаться, начиная от 90-110 градусов. С их помощью выполняется соединение компонентов, обладающих повышенной чувствительностью к перегреву.

Выбор паяльника

Существует несколько типов паяльников, используемых в домашних условиях. Они рассчитаны на разное напряжение и могут работать от 12, 220 и 380 вольт.

Мощность того или иного паяльника выбирается исходя из выполняемых работ:

• Пайка электронных деталей и компонентов – 40-60 Вт.
• Детали, толщиной до 1 мм – 80-100 Вт.
• Элементам, толщиной 2 мм требуется мощность 100 Вт и более.

Как правило, у домашних мастеров имеется два паяльника – малой и средней мощности, способные решать практически все задачи. Обучение можно проходить на любом из них. Толстостенные детали рекомендуется паять на профессиональном оборудовании.

Подготовка к пайке

При самом первом подключении паяльника к сети, он будет обязательно дымить. В этот момент происходит выгорание заводской смазки. После того как выделение дыма прекратится, паяльник надо выключить и дать ему остыть. Затем перед тем как паять, нужно выполнить заточку жала.

Жало паяльника изготовлено в виде стержня цилиндрической формы. Материалом служит медный сплав. Фиксация осуществляется прижимным винтом. В большинстве случаев жало идет без заточки, и поэтому его следует подготовить. Изменить форму можно с помощью молотка, напильника или наждачной бумаги.

ля каждого типа работ необходима своя конфигурация кончика:

• Форма плоская или в виде лопатки придается путем сплющивания. Плоская угловая заточка может потребоваться для соединения массивных деталей.
• Заточка в форме острого конуса или пирамидки требуется для того чтобы припаять мелкие детали.
• Менее острый конус нужен для спаивания толстых проводников и больших деталей.

При отсутствии защитного покрытия жало инструмента необходимо подвергнуть лужению. На поверхность рабочей части наносится тонкий слой олова. Эта процедура выполняется во время первого включения, когда уже нет выделения дыма. После того как инструмент готов – учимся паять.

Способы пайки деталей и компонентов

Пайка проводов считается самой легкой процедурой. В растворенный флюс окунаются концы каждого провода, после чего по ним необходимо пройтись паяльником, жало которого также хорошо смочено флюсом.

Во время самого лужения весь лишний припой рекомендуется стряхивать. В процессе соединения постепенно формируется скрутка. Она прогревается, а все свободное место заполняется оловом.

В другом случае концы вымачиваются во флюсе, а пайка производится сразу же, без лужения. Данный способ часто применяется в соединениях тонких проводников или много проволочных жил. При хорошем флюсе и мощном паяльнике обеспечивается качественное и надежное соединение.

Работа с электроникой значительно сложнее. Здесь уже требуются определенные знания и практические навыки. Однако, несложные действия по ремонту схемы может выполнить и начинающий мастер:

• Элементы выводов с ножками перед тем как паять, нужно зафиксировать воском или пластилином в своих отверстиях. На другой стороне платы паяльник нужно плотно прижать к выводу для его прогрева. Далее в это место вставляется тонкий припой в виде проволочки с флюсом. Олова требуется совсем немного, главное, чтобы оно со всех сторон равномерно затекало в лунку.
• Если отверстие слишком большое и ножки в нем болтаются, это место нужно смочить небольшим количеством флюса. Далее олово подносится к ножке и стекает по ней, после чего лунка равномерно заполняется.

Главная страница » Как научиться паять ручным паяльником + пошаговый инструктаж

Учение – мать творения! И даже если творением рассматривается всего лишь обычная работа электропаяльником, без учёбы такую работу качественно не сделать. Держать в руках паяльник и паять оловом необходимо уметь каждому, в том числе девушкам. Поэтому рассмотрим простой и одновременно сложный технический момент — как научиться паять паяльником и применять науку в случае необходимости. А необходимость пайки оловом допускается самая разная, будь то бытовые утюги, радио-розетки, электро-чайники и т.д., наконец, электронные платы.

Какой нужно видеть пайку ручным паяльником?

Потребность разборки электронных устройств с целью ремонта – явление достаточно частое. Между тем, любая электроника, как правило, содержит печатную плату, где электронные компоненты соединяются в схему методом пайки.

Пайка электропаяльником – действия, направленные на создание прочного соединения электронных деталей путём плавления припоя с последующим нанесением расплава в точке сопряжения деталей.

Технология пайки при помощи ручного электропаяльника широко применяется для ремонта электроники. Поэтому желательно уметь пользоваться этой технологией

Припой — сплав мягких металлов, способный при нагреве до некоторой температуры (

250ºC для припоя ПОС60) приобретать полужидкое состояние. Когда же нагрев прекращается, припой в точке нанесения охлаждается, за счёт чего создаётся прочная электрическая связь. Особенность такой пайки характерна тем, что спаянный узел также легко распаять, используя тот же инструмент – электрический паяльник.

Какие используются инструменты и аксессуары при пайке?

Основой для производства паяльных работ выступает относительно небольшое число инструментов и компонентов:

1. Электрический (или другой) паяльник.
2. Подставка для паяльника.
3. Припой.
4. Флюс (самый простой и популярный – канифоль).

Таким выглядит упрощённый вариант «железа» и аксессуаров для производства ручной пайки. Однако с повышением навыков электромонтажника и увеличением потребностей в паяльной работе, не исключается расширение ассортимента, когда дополнительно потребуется:

1. Паяльная станция.
2. Приспособление «Третья рука».
3. Набор припоя, флюсов, паяльных паст.

Какой он — электрический паяльник?

Ручной инструмент — паяльник, питается от стандартной розетки переменного тока (220В). Есть инструмент прямого питания и питания через адаптер. Существуют паяльники ручного применения под разную мощность (10 – 100 Вт). Однако для большинства случаев пайки обычно достаточно прибора мощностью 25-40 Вт.

Ручные конструкции паяльных инструментов производятся разных форм и конфигураций. Есть инструменты, дополненные разными формами наконечников и вспомогательными аксессуарами

Главный инструмент паяльного процесса выпускается разными вариантами исполнения. Например, простой с рукояткой или в виде пистолета. Конструкция большей части паяльников поддерживает взаимозаменяемость паяльных наконечников. Благодаря взаимной замене наконечников, реализуются разные способы пайки.

Работа с ручным паяльником требует осторожности и соблюдения правил эксплуатации, поскольку используется высокая температура нагрева 450-500ºC и высокое напряжение питания 220 В.

Какая лучше подставка под электропаяльник?

Этот аксессуар носит опционный характер, но рекомендуется в любом случае. В принципе, пайку допустимо проводить и без наличия подставки под паяльник, но такой вариант сопровождается массой неудобств. Тем более, не рекомендуется работать без подставки начинающим электро-монтажникам.

Подставка под парковку паяльного инструмента – аксессуар, которым обеспечивается не просто удобство пользования и пайки, но также безопасность для электромеханика

Удобная работа с подставкой видятся не только в парковке паяльника при производстве работ. Обычно подставка оснащается ванночками для припоя и флюса, что также дополняет комфорта при производстве пайки. Поэтому, намереваясь заняться паяльными работами, следует обзавестись не только паяльником, но также удобной практичной подставкой.

Какие применяются припои и флюсы?

Существует масса разновидностей припоя применительно к условиям пайки. Этот аксессуар для пайки поставляется:

• свинцовым сплавом,
• бессвинцовым сплавом,
• с добавлением флюса,
• без добавления флюса.

Традиционно припой выпускается проволочной формой диаметром 0,8-15 мм, а также прутками. Проволочный вариант считается наиболее распространенным.

Для пайки электроники чаще всего используют бессвинцовый припой с добавлением канифоли или без добавления таковой. Бессвинцовый тип припоя основан на сплаве олова и меди. Применяется (значительно реже) также свинцовый припой (60% олова, 40% свинца), но этот вариант считается вредным для здоровья и не рекомендуется к применению.

Применяя свинцовый припой для пайки паяльником, необходимо обеспечить более активную вентиляцию. После завершения паяльных работ обязательно мыть руки хозяйственным мылом.

Неотъемлемые аксессуары пайки с помощью ручного паяльника – паяльная канифоль и припой в проволочном исполнении. Также существуют паяльные пасты и припои прутковой формы

Работа с припоем сопровождается разными видами флюса. Среди применяемых вариантов есть вариант пайки, где в качестве флюса выступает кислота (пайка стали, нержавейки). В этом случае рекомендуется отдельный «кислотный» сердечник паяльника, так как кислота быстро «съедает» цветной металл. «Кислотный» сердечник можно найти в специализированных магазинах.

Какой видится техника чистки жала сердечника?

Производство пайки требует периодической очистки жала сердечника паяльника. На практике часто используется стандартная влажная губка, благодаря которой жало сердечника паяльника удаётся сохранять очищенным, оптимальным для работы. Также губка достаточно эффективно снимает окисление, которое неизбежно образуется.

Наличием плёнки окисления на жале сердечника паяльника закрывается рабочий слой припоя. Образуется плёнка чёрного цвета, блокирующая активное прилипание припоя и равномерное распределение по жалу.

Использование обычной влажной губки видится эффективным, но такой способ приводит к сокращению срока службы наконечника по причине расширения и сжатия меди. Кроме того, мокрая губка на время снижает температуру наконечника. Поэтому лучшей альтернативой для очистки видится применение латунной «губки».

Удобное средств для выполнения чистки жала паяльника от окислов и остатков расплавленного припоя – латунная сетка. Более совершенная альтернатива традиционной мокрой губки

Такой аксессуар, как латунная «губка», представляет собой металлическую мелкую сетку из латуни, подобную той, что применяется для мойки посуды. Разница только в том, что моечная сетка делается из стали или нержавейки.

Зачем нужны паяльная станция и «третья рука»?

Более продвинутым инструментом в технологическом плане является паяльная станция. Инструмент такого вида практично использовать, когда существует необходимость постоянной работы, связанной с пайкой. Паяльная станция обеспечивают большую гибкость в работе, плюс контроль работы (автоматическая регулировка температуры нагрева).

Преимущественной стороной паяльной станции является способность устройства держать заданную температуру паяльника. Такой подход способствует высокому качеству исполнения паяльных работ по целому ряду проектов. Паяльные станции способствуют созданию безопасного рабочего места, поскольку включают в конструкцию температурные датчики, настройки предупреждений и даже защиту паролем.

Паяльная станция и «третья рука» — инструменты для профессионального использования, когда дело касается объёмного выполнения работ, а также проведения пайки мелких электронных деталей

Дополнительно к паяльной станции, профессиональными электромонтажниками используется ещё один инструмент – так называемая «третья рука». Речь идёт о специальном держателе, оснащённом увеличительным стеклом. При помощи такого держателя удобно паять миниатюрные детали и работать с электронными платами мелкой разводки.

Пошаговый процесс пайки

Прежде чем начинать пайку, следует подготовить паяльник и все необходимые аксессуары.

1. Подготовить припой и флюс.
2. Если паяльник новый, зачистить мелкой шкуркой жало до медного блеска.
3. Нагреть жало сердечника паяльника до рабочей температуры (не выше 400ºC).
4. Обмакнуть жало в канифоль и приложить к припою.
5. Захватить небольшое количество припоя на жало.
6. Тщательно облудить рабочие поверхности жала припоем.

Процедуру лужения жала рекомендуется выполнять на медной поверхности малой массы. Удачно подходят для лужения места широких дорожек любой бракованной печатной платы. Завершив лужение, можно приступать непосредственно к пайке.

Процедура пайки установленных электронных деталей сама по себе не представляет особых сложностей. Качество создания соединений зависит от правильной последовательности действий и от навыка

Если пайка проводится на чистых (не разу не паяных) дорожках электронной платы, все точки пайки требуется также подготовить – зачистить наждачной бумагой «нулёвкой» до характерного блеска. Далее выполняются следующие действия:

1. Вставить электронный компонент в соответствующие отверстия платы.
2. Установить компонент по уровням вертикали/горизонтали.
3. С обратной стороны платы (точки пайки) отогнуть выводы компонента под 45º.
4. Обмакнуть жало наконечника паяльника в канифоль.
5. Захватить небольшую часть припоя.
6. Коснуться жалом поверхности платы в точке пайки.

Результатом касания, как правило, становится равномерное растекание расплавленного припоя вокруг вывода электронного компонента. Как только припой заполнил точку пайки, жало паяльника следует отстранить, чтобы дать застыть нанесённому припою. Повторить операцию на следующей точке. Таким способом осуществляется пайка любых других точек на электронной плате.

Как паять провода с помощью паяльника?

Паяльная процедура, направленная на соединение проводов, несколько отличается от пайки на дорожках электронных плат. Следует отметить: пайке оловянным припоем с применением канифоли и подобных флюсов подлежат только медные проводники или построенные на сплавах с большим содержанием меди.

Особенности пайки провода – правильное лужение и корректная выдержка по времени контакта. Качество во многом зависит от состава спаиваемых жил проводника

Изначально требуется подготовить концы проводников под пайку – зачистить до характерного блеска и плотно скрутить (многожильные). Затем:

1. Подготовленный конец проводника заводится вместе с жалом паяльника кратковременно в канифоль.
2. Далее захватить жалом припой и нанести на зачищенный конец проводника, покрытый тонким слоем канифоли.
3. Равномерно распределять жалом припой до полного захвата всей области конца проводника.

Выполняя последний пункт, следует контролировать процесс, чтобы не перегреть изоляцию провода. Если изоляция начинает плавиться, следует отстранить паяльник на время и повторить лужение чуть позже. Проделать аналогичную процедуру с другим проводом. Затем наложить концы один на другой и залить припоем.

Также можно применить другой вариант:

1. Зачистить концы проводников до блеска.
2. Скрутить концы друг с другом.
3. Обмакнуть коротко в расплавленную канифоль.
4. Облудить и залить припоем.

Завершающий штрих

На этом практику начинающего электро-монтажника можно считать завершённой. Каждому, кто усвоил технологию пайки ручным паяльником, открываются широкие горизонты для творчества и работы.

Как правильно паять паяльником. Пайка проводов, транзисторов, светодиодов.

Для того чтобы хорошо и правильно паять, следует знать несколько основных моментов, характеризующих процесс пайки паяльником, причем, безразлично — электрическим или газовым.

Здесь будет рассмотрено как паять припоем ПОС (сплав олова и свинца, в зависимости от пропорций содержания этих металлов меняется температура плавления припоя).

Припоем можно паять между собой различные металлы. Проще всего паять медь, латунь. Несколько сложнее — сталь, пайка других металлов, например алюминия, возможна, но требует применения специальных флюсов и присадок.

Давайте сразу про флюс.

Это вещество, препятствующее окислению металла при пайке.

Самый простой и известный флюс — сосновая канифоль. Используется в кусковой или жидкой (спиртовой раствор) формах для пайки меди, латуни.

Является пассивным флюсом, то есть только препятствует окислению металла при его нагреве паяльником, но уже имеющуюся окисную пленку удалить не может (для этого используются различные активные флюсы или тривиальная механическая зачистка).

Удаление оксидной пленки — процесс при пайке обязательный, поскольку расплавленный паяльником припой должен смочить поверхность металла, о окислы этому препятствуют равно как жир препятствует смачиванию водой любой поверхности. Думаю, при рассмотрении конкретных примеров Вам все будет ясно.

КАК ПРАВИЛЬНО ПОДГОТОВИТЬ ПАЯЛЬНИК

Перед тем как паять следует правильно подготовить паяльник. Его жало должно быть равномерно покрыто припоем. Смотрим фото:

КАК ПАЯТЬ ПРОВОДА

СОЕДИНЕНИЕ ПРОВОДОВ ПАЙКОЙ

	Паять провода между собой можно различными способами, например, наложив предварительно залуженные провода друг на друга разогреть их паяльником до расплавления припоя.
	Это результат.
	Можно предварительно скрутить зачищенные провода.
	Скрутку пропаять как при лужении. Кстати, во всех примерах используется твердая канифоль. Если применяется жидкий флюс, то он просто наносится кисточкой на нужное место.
	Получится вот такое соединение.
	Если Вы паяете какие либо радиоэлементы без применения печатного монтажа, то вот несколько способов пайки их выводов.
	Слева проводник предварительно накручивается на вывод светодиода, справа — паяется «внахлест». Первый способ надежнее, второй — более быстрый, кроме того, при необходимости настройки схемы, многократной замены элементов, он удобнее.
	Это просто конечный результат.

© 2012-2020 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Как пользоваться паяльником, если паять канифолью или жидким флюсом

Для пайки используют множество инструментов и приспособлений, которые выбирают в зависимости от характера работ. Самыми распространенными инструментами являются паяльники, паяльные фены, термовоздушные станции. В быту наиболее часто пользуются электрическим паяльником. Элементарные операции с ним можно освоить за несколько минут.

Устройство электропаяльника

Традиционно паяльник представляет собой инструмент, жало которого нагревается до температуры, достаточной для расплавления припоя и прогрева материала соединяемых деталей. Пайка паяльником имеет свои особенности, соблюдение которых позволит получить качественное прочное соединение.

Электропаяльник состоит из таких деталей:

• нагревательного элемента, заключенного в корпус из материала, не поддающегося горению или плавлению;
• жала. Его делают из меди, могут покрывать стальными, никелевыми сплавами;
• шнура питания.

Некоторые модели могут оснащаться регулятором температуры жала. Нагревательный элемент служит для преобразования электрической энергии в тепловую и передачи ее жалу, которое расплавляет припой. Существуют паяльники со сменными жалами.

Корпус нагревательного элемента – это, как правило, металлическая трубка с отверстиями для отвода избыточного тепла. Шнур питания чаще двужильный с сечением, обеспечивающим безопасное использование инструмента определенной мощности.

Терморегулятор может быть встроен в корпус паяльника, а может быть интегрирован в блок питания. Второй вариант чаще встречается у паяльников, работающих на низком напряжении – 12 В или 36 В. Такими паяльниками чаще пользуются для монтажа электрических плат.

Материалы для пайки

Работа паяльником невозможна без расходных материалов – припоя, флюса. Если при сварке происходит соединение двух материалов путем частичного их расплавления и последующего сплавления друг с другом, то при пайке соединение осуществляется за счет возникновения связи между соединяемым материалом и материалом припоя, образующего шов.

Припои могут быть разными по составу (по применяемым материалам и их соотношению). Состав сплава зависит от вида соединяемых материалов и требований к температурному режиму пайки.

Флюсы так же могут быть разными – твердыми и жидкими, кислотными и бескислотными. Ими пользуются в зависимости от типа материала и условий пайки.

Как подготовить жало

Работу с паяльником необходимо начинать с проверки его состояния и параметров. Состояние устанавливается путем осмотра. Жало паяльника должно быть чистым, без нагара. Питающий провод должен быть целым, без нарушений изоляции.

Информацию о параметрах паяльника – рабочем напряжении и мощности – содержит инструкция. Помимо этого, значение требуемого напряжения должно быть промаркировано на корпусе.

Если паяльник совершенно новый, необходимо сначала прогреть его и дождаться, пока обгорит заводская смазка внутри корпуса. В этот период необходимо обеспечить очень хорошую вентиляцию помещения.

Жало нового паяльника следует заточить или отформовать легкими ударами молотка. Второй вариант, при наличии должных навыков, предпочтительнее, так как кончик жала становится плотнее и меньше сгорает.

Далее необходимо облудить жало паяльника. Это необходимо для того, чтобы припой приставал к нему, а не скатывался. Для этого нужно нагреть жало, смазать его флюсом и сразу же прикоснуться к припою (обычно он оловянный).

Расплавленный припой покроет жало паяльника. Можно дополнительно распределить припой деревянной щепкой.

Облуженное жало покроется тонкой оловянной пленкой, препятствующей окислению материала, из которого оно изготовлено. После проведения этих операций паяльником можно пользоваться.

Подготовка и спайка деталей

Соединяемые детали перед пайкой необходимо зачистить и облудить. Если предстоит паять канифолью, детали нагревают паяльником, покрывают слоем флюса (расплавленной канифолью) и припоя.

Если же используется жидкий флюс, то им необходимо покрыть холодные поверхности, а после этого нагреть паяльником и покрыть слоем припоя.

Облуженные детали соединяют и при необходимости фиксируют относительно друг друга в положении, которое они должны занять после пайки. Для фиксации могут использоваться различные зажимы, щипцы, паяльные столы. Удобно пользоваться пинцетом, чтобы удерживать мелкие детали.

После лужения обе детали нагревают до температуры плавления припоя. Соединение происходит при подаче припоя на жале паяльника или же путем подачи в виде проволоки. Расплавленный припой равномерно распределяется паяльником по шву.

Далее необходимо дождаться полного остывания стыка, обеспечивая при этом его полную неподвижность. Недопустимо пользоваться для ускорения остывания обдувом шва воздухом или смачиванием водой. После остывания остатки флюса рекомендуют смывать, но нейтральный флюс в смывке не нуждается.

Примеры пайки

Проще всего паять провода. Обычно это делается при их соединении в процессе проведения электромонтажных работ. Для этого провода соединяются в виде скруток.

Чтобы скрутки не оказывали сопротивления в сети и не нагревались, их пропаивают. В этом случае лучше пользоваться жидким флюсом, который лучше проникнет внутрь скрутки и равномерно покроет всю поверхность провода.

Если предстоит запаять небольшое отверстие в каком-либо листовом материале, придется поступить иначе. В этом случае нужно под отверстие подложить подкладку из тугоплавкого материала – текстолита, асбеста или подобного им.

До этого необходимо покрыть жидким флюсом материал по краям отверстия. Кусочек припоя необходимо разместить на подкладке внутри отверстия и расплавив его паяльником, распределить по отверстию, захватив края и прогрев их.

После остывания припоя, подкладку можно убрать. Чтобы припой не пристал к ней, предварительно можно смазать поверхность подкладки техническим жиром.

Соблюдая несложные правила пайки, любой, кто знает, как правильно пользоваться паяльником, сможет самостоятельно починить бытовое устройство.

Следует также напомнить, что паять надо в проветриваемом помещении. В целях безопасности пользуются подставкой для паяльника и диэлектрическим ковриком.

Все дополнительные приспособления приобретают постепенно, по мере того, как в них возникает необходимость.

Как паять паяльником правильно: инструкция для новичков

Когда начинающий электрик наблюдает за работой мастера с паяльником, то все действия кажутся простыми и понятными.

Однако стоит только самому взять инструмент в руки, как сразу начинаются неприятности: припой не держится, контакты отваливаются, изоляция сгорает, жало покрывается сажей.

Чтобы этого не происходило необходимо соблюдать определенные правила.

Мастер их знает и выполняет. Новичку же я советую вначале понять, как паять паяльником правильно. Только после этого браться за эту работу.

Содержание статьи

Особенности подготовки рабочего места и инструмента

3 главных секрета: поза, свет и воздух

Даже в домашних условиях для выполнения качественной пайки необходимы удобная поза работника с хорошим освещением. Рекомендую установить рабочий стол около окна, на который в дневное время попадают солнечные лучи, а вечером светит искусственный источник.

Пайка связана с нагревом веществ, выделением дымов. Хотя разогретая канифоль пахнет хвоей, но этот запах при частом вдыхании все же вреден. А другие флюсы и кислоты еще опаснее. Попадая в организм через органы дыхания они накапливаются, вызывают хронические заболевания.

Поэтому важно проветривание. Работайте с открытой форточкой, а еще лучше — используйте принудительную вытяжку.

Полезные приспособления

Невысокая жестяная баночка с бумажной прокладкой необходима для работы с припоем и канифолью.

Специальная подставка помогает хранить нагретый паяльник, а губка позволяет очищать горячее жало от окислов.

Убирать излишки расплавленного припоя удобно оловоотсосом.

Работы с мелкими предметами облегчают пинцет, небольшие тисочки, приспособления типа «третья рука». Самый простой вариант: обычные пассатижи с резинкой.

Можно своими руками изготовить и другие простые конструкции.

Выбор и подготовка паяльника

Продажа предлагает различные модели с напряжением от 12 до 220 или 380 вольт. Каждый паяльник создается для конкретной работы, хотя имеет универсальные возможности.

Их оценивают мощностью потребления электрической энергии, которая расходуется на разогрев жала наконечника.

Пайку радиодеталей удобно выполнять паяльником мощностью 40÷60 ватт, а для проводов выбирают 80÷100.

Для начинающих паяльщиков достаточно пользоваться простыми моделями двух конструкций паяльников с:

1. нагревом от нихромовой проволоки и медным стержнем;




2. керамической вставкой и медным жалом с никелевым покрытием.

Первый тип паяльников дешевле, но он требует постоянного ухода за наконечником, дольше разогревается до нужной температуры, быстрее изнашивается.

Паяльник с керамической вставкой лучше работает, но он дороже. К тому же керамика требует аккуратного обращения. Она может расколоться от механического удара.

Личные предпочтения

Более 30 лет пользуюсь трансформаторными паяльниками типа «Момент».

Кому-то он не нравится из-за дополнительного веса. Но для меня этот показатель не критичен. Мощность в 65 промышленного образца хорошо подходит для радиолюбительской пайки, но ее недостаточно для соединения электрических проводов.

Поэтому собрал более мощную конструкцию своими руками.

Эта технология описана отдельной статьей на сайте.

О подделке брендов

Я долго не мог понять, почему трансформаторные паяльники мне нравятся, а в интернете их массово критикуют. Даже в указанной выше статье мне читатели высказывали отрицательное мнение о них, ругая недолговечность и плохое качество.

Понял я это только осле того, как посетитель моего сайта прислал мне для экспериментов перегоревший паяльник китайской компании Licota.

Он очень красиво выглядит, обладает небольшим весом, удобно лежит в руке и оригинально упакован. При детальном знакомстве с ним я обнаружил множество дефектов монтажа и конструкции. Расписал их отдельными статьями:

1. О некомплекте пластин железа магнитопровода;
2. Нарушениях технологии намотки изолированного провода на катушку и необходимости дорабатывать ее внутренние поверхности;
3. Выявлении конструктивного дефекта силовой обмотки;
4. Замены силовой обмотки;
5. Сравнении электрических характеристик двух паяльников: старого советского и современного из Китая.

Покупая дешевые паяльники у сомнительных продавцов можно нарваться на некачественную продукцию, потерять деньги и время. Обращайте внимание на рабочие электрические характеристики и предоставление гарантий.

Существуют другие различные виды паяльников, предназначенные для качественного выполнения профессиональной работы. Но начинать обучение пайке лучше на описанных выше моделях.

О заточке наконечника

Чистота не только залог нашего здоровья, но и гарант качественной пайки. Ее необходимо обязательно соблюдать во время работы.

Медный наконечник паяльника разогревается до такого состояния, что на нем образуются окислы и нагар. Когда они проникают в припой, то о качестве пайки можно забыть. Поэтому конец жала всегда должен быть чистым и хорошо заточенным.

Его форма создается под определенный вид спаиваемых деталей:

• «плоская отвертка» хорошо передает тепло. Ее применяют для прогрева массивных деталей;
• «пирамидка» или «острый конус» позволяет удобнее контролировать величину нагрева. Она используется для соединения мелких радиоэлементов или тонких проводов;
• «затупленный конус» затачивают для пайки проводов среднего сечения.

Большей популярностью пользуется первый вид заточки. Его можно формировать ударами молотка. Тогда металл лучше уплотняется и дольше сохраняет свои свойства.

Располагая этот наконечник на спаиваемой детали плоскостью или острым углом можно регулировать степень ее прогрева.

Современные паяльники с керамикой имеют набор съемных насадок самых необходимых форм. Они покрыты сверху слоем никеля, не требуют заточки и подготовительной обработки.

Как залудить медное жало

Наконечник нового паяльника без защитного никелевого покрытия требуется покрыть тонким слоем припоя, который станет предохранять его от образования нагара и преждевременного износа. Для этого:

1. паяльник включают под напряжение, разогревая наконечник до рабочего состояния;
2. погружают его в кусочек канифоли;
3. расплавляют припой, распределяя его по поверхности наконечника жала. Удобно пользоваться деревянным предметом.

Из чего состоят этапы пайки

Основной задачей этой технологии является соединение двух металлических деталей, чаще всего проводников, легкоплавким сплавом так, чтобы они прочно держались и пропускали электрический ток с минимально возможным сопротивлением.

Для этого необходимо последовательно выполнить ряд действий. Разберем их на примере спаивания проводов. Это:

• снятие изоляции с соединяемых концов провода;
• механическая зачистка металла жил до идеального состояния от окислов;
• термообработка с флюсом — залуживание концов тонким слоем;
• нагрев припоя с нанесением его на место пайки.

Снятие изоляции

Диэлектрический слой провода может быть выполнен из полиэтилена, ткани, лака или другого подобного материала. Его необходимо убрать.

Лучше всего эту работу выполнять острым ножом, располагая его лезвие почти параллельно оси металлической жилы. Так исключается ее порез и нанесение глубоких царапин. Они ослабляют механическую прочность и увеличивают электрическое сопротивление. Допускать этого нельзя.

Тонкие провода, покрытые лаком, достаточно обработать открытым пламенем спички или зажигалки. Это же способ подходит для витой пары и даже более толстых жил.

В продаже существуют специальные клещи различных конструкций для снятия изоляции с конца провода любого диаметра. Они позволяют профессионально выполнять эту работу без повреждения жилы.

После снятия изоляции оценивают состояние металлической поверхности. Обращают внимание на чистоту, отсутствие вмятин и порезов.

Удаление загрязнений и оксидной пленки

Только чистый металл сможет обеспечить качественное соединение деталей при пайке. Его создают механической очисткой поверхности и химическими растворами.

Вначале работают лезвием ножа, слегка прижимая его к загрязненному металлу под тупым углом. Жилу протягивают от слоя изоляции к оголенному концу, немного вращая в одну сторону. Металл сразу потеряет тусклость, станет блестеть.

Химическая очистка предполагает обработку растворителями, спиртом, флюсом ФЭС.

Лужение контактных площадок

Окончательную зачистку поверхности металла проводника осуществляют термообработкой флюсом, используя залуженный наконечник паяльника. Самым популярным и универсальным средством является канифоль. Ее используют в твердом состоянии, растворенной в спирте или желеобразной.

Продажа позволяет приобрести канифоль в любом виде и предоставляет широкий ассортимент других флюсов.

Для пайки деталей электрических схем не рекомендуется пользоваться флюсами, содержащими в своем составе кислоты. Их довольно сложно полностью нейтрализовать, а даже незначительные остатки быстро окисляют металл, разрушают его структуру.

Последовательность лужения жилы провода твердой канифолью:

1. Прогревают паяльник до нужной температуры. Она может колебаться в пределах от 180 до 240 градусов и зависит от припоя и соединяемых металлических деталей. Для контроля нагрева жала касаются наконечником твердой канифоли. Если она начинает бурно образовывать пар, то прогрев нормальный.
2. Очищенный проводник укладывают на канифоль и прикасаются к нему наконечником паяльника. Провод вращают для равномерного покрытия расплавленным флюсом.
3. Жалом паяльника расплавляют припой и наносят его на обработанный канифолью провод, равномерно распределяя по поверхности.

Раствор канифоли в спирте наносят кисточкой на залуживаемую поверхность или просто капают через трубку капельницы.

Желеобразную канифоль выдавливают из специального шприца, что очень удобно делать.

Обработанный жидкой или желеобразной канифолью проводник прогревают разогретым наконечником паяльника с капелькой припоя, разгоняя его по всей контактной площадке.

Непосредственная пайка

К нему приступают после того, как обе контактные площадки подготовлены к соединению: очищены от грязи и окислов, залужены.

Запаиваемые концы соединяют вместе. На них накладывают разогретым паяльником кусочек припоя, обеспечивая его растекание по обеим площадкам. После этого жало резко отводится в сторону, а детали остаются в неподвижном состоянии до момента полного застывания олова. Об этом судят по небольшому потемнению его цвета.

Правильно выполненная пайка отличается прочным соединением контактов и ровной поверхностью застывшего припоя, который немного блестит. Проверяют ее качество небольшим механическим усилием на разрыв.

Если же поверхность припоя имеет потемнения и неровности, то пайка выполнена ненадежно, ее требуется исправить.

5 советов по созданию надежной пайки

К ним относят:

1. Прогрев соединяемых деталей следует выполнять не острием наконечника, а его боковой поверхностью. Это обеспечивает больший контакт и лучшую передачу температуры. Однако, работая жалом с тупым наконечником или трансформаторным паяльником этот совет практически не поможет.
2. Для придания повышенной прочности создаваемому соединению создается дополнительная скрутка проводов.
3. Механическое приспособление третья рука облегчает фиксацию неподвижного положения соединяемых деталей.
4. Новые электронные компоненты изготавливают с залуженными контактными поверхностями. Если они ничем не загрязнены, то на них можно сразу наносить флюс и припой без предварительного лужения. Это ускоряет процесс пайки.
5. Продажа предлагает мастерам трубчатый припой, внутри которого расположен флюс. Обычно это канифоль. Такой комбинацией проще работать: сокращается количество промежуточных операций за счет одновременной подачи обоих компонентов.

4 признака качественной пайки

Надежность соединения оценивают по:

1. яркому блеску созданного поверхностного слоя;
2. отсутствию излишков припоя на деталях;
3. прочности на разрыв контрольного механического усилия;
4. целостности слоя изоляции, отсутствию следов оплавления.

Дополнительно рекомендую посмотреть видеоролик владельца AutoAndElectronics «Как паять паяльником правильно».

Если же у вас еще остались вопросы по этой теме, то задавайте их в комментариях. Я обязательно отвечу.

Полезные товары Полезные сервисы и программы

Как пользоваться паяльником: материалы, инструкция, советы

Есть много способов, которые с успехом применяются для сращивания проводов, однако самым эффективным из них остается всем известная пайка. Только она гарантирует полную неразъемность соединений, испытывающих постоянную повышенную нагрузку. Начинающим домашним электрикам и радиолюбителям может показаться, что этот процесс до неприличия элементарен. Те мастера, кому часто приходится работать с прибором (как на работе, так и дома), мыслят по-другому. Такие люди считают, что умение хорошо паять сродни искусству. Поэтому перед началом каких-либо практических занятий лучше поинтересоваться, как пользоваться паяльником наиболее эффективно, как правильно паять провода. Даже минимальные знания помогут быстрее освоиться с новыми навыками.

Паяльник и его задачи

Пайка — соединение металлических контактов при помощи расплава (свинец и олово), обладающего электролитическими (токопроводящими) свойствами. Отличие этой операции от сварки в том, что ни один соединяемый элемент в процессе не плавится: припой, используемый в качестве, имеет более низкую температуру плавления, чем у металлических проводников. После застывания расплава образуется неразъемное контактное соединение.

Приборы, используемые в домашних условиях, — электрические паяльники. Выбор устройства зависит от того, какие работы мастер планирует выполнять в будущем:

• для пайки электронных элементов будет достаточно небольшой мощности — 40-60 Вт;
• если толщина спаиваемых деталей не более 1 мм, то хватит 80-100 Вт;
• элементы, имеющие стенки до 2 мм, требуют уже тяжелой артиллерии — инструмента мощностью выше 100 Вт.

Чтобы иметь возможность выполнять почти любые подобные работы в бытовых условиях, домашнему мастеру лучше приобрести сразу два разных прибора — первый и второй, более мощный ни к чему: лучше, если пайкой толстостенных деталей будет заниматься опытный человек-«паяльник».

Составы и дополнительные инструменты

Необходимо приобрести еще несколько вспомогательных материалов. В это список входит:

1. Припой, о котором уже упоминалось вскользь. Для соединения медных проводов оптимальны оловянно-свинцовые припои ПОС-40, ПОС-50 либо ПОС-60, где цифры — процент содержания олова, так как свинец добавляют только для удешевления. Для пайки алюминиевых контактов — сплавы на основе цинка: ЦА-15 (цинк + алюминий), марки А (цинк, медь, олово), ЦО-12, П250А (цинк +олово).
2. Флюс. Он используется для очистки проводов от различных загрязнений, а также от оксидной (окисной) пленки. Цель флюса — обеспечение хорошей адгезии (сцепления) припоя с поверхностью. Чаще в этой роли используют канифоль или смеси с ней (глицерин, спирт, цинк): например, ЛТИ-120. Для серебра, нержавеющей стали применяют кислотные (активные) флюсы, но их остатки необходимо смывать спиртом.

Есть еще паяльные пасты, в составе их два главных компонента — припой и флюс. Смесь наносят на деталь, затем ее прогревают жалом паяльника. Цель использования — пайка в труднодоступных местах, при поверхностном монтаже SMD компонентов.

Для нормальной работы с паяльником потребуется:

• подставка, которая имеет две металлические опоры — для корпуса и рукоятки;
• напильник для заточки или очистки жала;
• миниатюрные пассатижи либо пинцет с термоусадочной трубкой — для удерживания быстро и сильно нагревающихся проводов;
• спирт для удаления остатков флюса, тряпка для снятия припоя;
• наждачная бумага (надфиль) для очистки проводников;
• термоусадочные трубки разных диаметров и/либо изолента для проводников.

Подготовка к работе

Перед тем как пользоваться паяльником, лучше изучить все неявные моменты, которые сделают работу удобной и безопасной. Первая забота — организация рабочего места. Главное требование — его близость к розетке, чтобы в случае необходимости выключить прибор из электросети можно было бы почти мгновенно.

Про удобную подставку, позволяющую быстро брать в руки и класть прибор обратно, уже было написано. Ее можно изготовить самостоятельно, используя в качестве основания дерево либо текстолит. М-образные стойки обычно делают из стальной проволоки, альтернатива — пруток, чей диаметр составляет 4-5 мм.

Удобную работу «паяльщика» трудно представить без маленьких емкостей для канифоли, припоя. Лучший вариант — довольно широкие, но невысокие баночки, изготовленные из металла. Их рекомендуют закрепить на подставке под паяльник.

Проводники

Их освобождают от изоляции (30-50 мм или больше, если диаметр провода велик), затем механически удаляют окисную пленку. Зачищают поверхности, используя наждачную бумагу, до появления блеска. При сильном загрязнении металла провода пользуются растворителем. Для обработки стальных деталей берут на вооружение паяльную кислоту.

Жало

Неидеальное состояние инструмента требует предварительной подготовки, так как пользоваться паяльником, если кончик жала потерял форму, нельзя. Рабочий участок сначала осматривают. При обнаружении изъянов — наплывов либо выемок — первоначальную форму (скос 45°) восстанавливают напильником.

Далее жало паяльника лудят — покрывают припоем. Делают операцию так:

• сначала прибор разогревают до рабочей температуры;
• одну сторону кончика сначала помещают в канифоль, потом в припой;
• лишний припой, не выключая инструмент, стирают тряпкой, альтернатива — протирание плоскости о деревянную поверхность;
• аналогичным образом подготавливают вторую сторону паяльника.

Если рабочий участок имеет один скос, залуживают только его.

Пайка

Теперь о том, как пользоваться паяльником по прямому назначению: как правильно паять провода. Сам процесс прост, но для лучшего результата необходимо познакомиться с несколькими условиями. После включения бытового инструмента в сеть, обычно ждут около 5 минут, за этот период он нагревается до оптимальной температуры, позволяющей канифоли закипеть, а расплаву стать однородным.

Нормой считают температуру в 240-280°. При недостаточном нагреве флюс только слегка размягчится, а олово чуть-чуть оплавится. Припой в таком состоянии использовать нельзя. Перегрев тоже приведет к «катастрофе»: флюс будет шипеть и плеваться, а расплав потеряет пластичность. В такой ситуации паяльник отключают от сети, дают ему время на охлаждение.

Лужение

Когда достигнута температура плавления канифоли, зачищенную, подготовленную часть проводника укладывают на кусок, затем нагревают паяльником до тех пор, пока весь провод не погрузится в канифоль полностью. После этого на жало берут каплю припоя, быстро распределяют его по проводу, который немного поворачивают. «Готовый» медный проводник избавляется от «предательской» красноты — становится серебристым. Аналогичным образом поступают со всеми деталями, предназначенными для пайки.

Основная работа

Подготовленные проводники плотно соединяют. В некоторых случаях целесообразнее делать скрутку. Взяв на жало припой, его с небольшим усилием прижимают к проводам, которые рукой удерживают вместе. Когда растекшийся припой покрывает все место соединения, операцию считают успешно завершенной, однако паяльник не убирают, дожидаясь остывания припоя. Для ускорения этого процесса, который занимает всего 3-4 секунды, на него рекомендуют дуть. Если толщина припоя не устраивает, то жалом переносят еще одну каплю.

Последний этап — изоляция места соединения. После того как проводники остыли, на них наматывают изоленту. Кто хочет большей надежности, те надевают термоусадочную трубку, которую потом разогревают. Если работы касались электропроводки, то используют комбинированную защиту — сразу оба варианта: после наматывания ленты на нее надевают термоусадку.

Скрутка

Для обеспечения большей надежности соединения рекомендуют предварительно скручивать концы проводников. Расплав наносят таким образом, чтобы он попадал в зазоры между ними. Пайку деталей встык не приветствуют по понятным причинам: такое соединение не может похвастаться прочностью. Если надо припаять провод к середине другого, то конец первого обматывают вокруг второго, крайний случай при недостаточной длине — формирование петли.

Особенности пайки

Они есть, если использовать другие составы и более сложные провода.

1. Операция с флюсом. В случае активной смеси провода предварительно не очищают от оксидной пленки, ее «съест» кислота. Их смазывают флюсом, затем нагревают паяльником, на который берут небольшое количество припоя. В последующих действиях различий с «неувядаемой классикой» почти нет, если не считать протирания мест пайки ваткой со спиртом. Простая операция уничтожит остатки агрессивного состава.
2. Многожильные проводники. Здесь перед лужением все элементы раскручивают, чтобы была возможность погрузить их в канифоль. При нанесении припоя очень внимательно следят за всеми проводками, так как на каждом обязан быть его тонкий слой. Перед пайкой их снова скручивают вместе, а затем действуют описанным выше способом.
3. Союз меди и алюминия. Их в одну телегу впрячь не можно: в этом случае пайка невозможна. Причина — «несовместимость характеров»: разная степень теплопроводности, электропроводности. Этот союз неизбежно приведет к расставанию — нарушению контакта. Выход есть. Он, самый надежный и простой, показан на фото.

У любого человека может возникнуть необходимость в подобной операции. Ответы на вопросы о том, как пользоваться паяльником и как правильно паять провода, несложны для понимания. Все, что нужно для успеха — хороший инструмент, качественные материалы и то, что скоро придет, — опыт, который нужно «нажить».

Как происходит весь процесс «live», можно посмотреть в этом видеоролике:

Как пользоваться паяльником

Руководство по основам пайки Weller

Пайка — полезный навык, независимо от того, планируете ли вы использовать его в профессиональном плане или в проектах DIY. Качественный паяльник — один из самых важных инструментов, который вам понадобится для ваших паяльных работ.

Это руководство представляет собой краткий обзор того, как пользоваться паяльником.Он даст вам основы, которые применимы к большинству паяльных работ, а также советы для конкретных типов проектов.

Хотя вся пайка основана на одних и тех же принципах, методы и инструменты, которые вы используете, могут отличаться в зависимости от типа материалов, которые вы паяете, и желаемого результата. На этой странице мы рассмотрим пошаговую пайку проводки, печатных плат, витражей и украшений.

Вот ваше вводное руководство по использованию паяльника.

Основы

Основы пайки в основном одинаковы для разных типов проектов.Ниже вы найдете информацию об основах пайки, описание задействованного оборудования и базовое пошаговое руководство по использованию паяльника.

1. Что такое пайка?

Пайка — это метод соединения металлических деталей. Он включает плавление металла, известного как припой, в пространстве между двумя металлическими компонентами. Когда этот припой остывает и затвердевает, он образует прочное соединение между деталями. Припой действует как своего рода металлический клей, соединяющий элементы вместе.

Соединение электронных компонентов может быть наиболее распространенным применением паяльников. Вы также можете использовать их на трубопроводах для водопровода, компонентов двигателя, декоративно-прикладного искусства и многого другого.

2. Какое оборудование вам нужно?

В этой статье рассказывается, как пользоваться паяльником, но сам по себе утюг — не единственное, что вам понадобится. Вот краткое изложение некоторых расходных материалов, которые могут вам понадобиться, включая паяльник, для проекта пайки.

• Паяльник: Паяльник подает тепло, плавящее припой.Он состоит из наконечника, который вы прикладываете к металлическим частям, которые вы хотите спаять, и изолированной ручки, чтобы вы могли держать утюг. Есть несколько разновидностей паяльников. Часто они бывают электрическими и используют электрический шнур или аккумулятор. Некоторые также используют сжигание газа, такого как бутан, или открытого пламени. Некоторые утюги позволяют регулировать температуру утюга.
• Припой: Припой — это вещество, которое плавится и образует связь между двумя припаянными компонентами.Это тонкая проволока, сделанная из одного из нескольких сплавов олова. Сплавы состоят либо из олова и свинца, либо из олова и меди. Все чаще бессвинцовые припои становятся все более популярными из этих двух вариантов. Эта тенденция является ответом на ужесточение правил техники безопасности, а также на пользу для окружающей среды и здоровья при поиске бессвинцовых альтернатив. Некоторые типы припоев также содержат флюс — вещество, которое удаляет оксидные слои на металлических деталях и способствует лучшему прилипанию припоя.
• Паяльная станция: Паяльная станция действует как управляющая станция для вашего паяльника, если у вас есть регулируемый утюг.На станции есть элементы управления для регулировки температуры утюга, а также других настроек. Вы можете подключить свой утюг к этой паяльной станции.
• Подставка для паяльника: Вы также можете использовать подставку для паяльника, которая обеспечивает безопасное и прочное место для хранения вашего паяльника, когда вы им не пользуетесь. В нем также может быть место для хранения принадлежностей для чистки утюга.
• Чистящая салфетка: Для правильной работы важно содержать утюг в чистоте во время его использования.Вы можете использовать чистящую салфетку, стальную или латунную вату или влажную губку.
• Защитные очки: Защитные очки защитят ваши глаза в случае несчастных случаев и предохранят глаза от раздражения паров.
• Оборудование для удаления дыма: Пары, образующиеся при пайке, могут быть токсичными. Устройства для удаления дыма вытягивают пары из воздуха, чтобы снизить риски для здоровья и безопасности.

Подготовка к работе

Перед тем, как начать пользоваться паяльником, убедитесь, что вы приняли все необходимые меры безопасности и подготовили инструменты.

1. Меры безопасности

Здоровье и безопасность всегда должны быть приоритетом при пайке. При пайке используются очень высокие температуры и токсичные вещества. Хотя это связано с определенными рисками, если вы примете соответствующие меры предосторожности, пайка является относительно безопасным занятием.

Перед началом работы прочтите инструкции, а также предупреждения о здоровье и безопасности, прилагаемые ко всему вашему оборудованию, чтобы убедиться, что вы используете его правильно. При пайке надевайте защитные очки и держите все волосы, свободную одежду и украшения в безопасности, чтобы они не мешали вашим инструментам.Вы также можете надеть защитные перчатки.

Убедитесь, что вы работаете в хорошо вентилируемом помещении, или используйте устройство для удаления дыма. Пары флюса токсичны. Если используемый припой содержит свинец, вымойте руки после того, как закончите с ним работать.

2. Очистка и лужение

Для правильной работы жала паяльника его необходимо очистить и залудить. Любые загрязнения или окисление снизят эффективность теплопередачи, что усложнит вашу работу и снизит качество паяных соединений.

Перед тем, как приступить к пайке, очистите кончик утюга, потерев им чистящую салфетку. Если ваш наконечник сильно окислен, вам может потребоваться реактиватор для наконечника. После очистки или повторной активации он должен выглядеть блестящим, а не тусклым.

Лужение кончика утюга включает покрытие его слоем припоя. Такая практика защищает наконечник от окисления и улучшает его способность проводить тепло. Залуживайте жало непосредственно перед началом пайки.

В дополнение к чистке и лужению жала паяльника перед каждым сеансом пайки, вы также должны делать это после каждых двух или трех стыков, которые вы паяете, и в конце каждого проекта пайки.Это продлит срок службы жала паяльника и улучшит качество паяльных соединений.

Соединительные детали

После того, как вы выполнили вышеуказанные шаги, вы готовы спаять компоненты вместе. Методы, которые вы будете использовать, будут отличаться от проекта к проекту, но основные пошаговые инструкции следующие:

1. Сначала определите правильную температуру для вашего проекта. Выбор температуры зависит от материалов, которые вы соединяете, и от типа припоя.Как правило, лучшая температура для использования — это как можно более низкая, но при этом достаточно высокая для выполнения работы. Другими словами, если температура, необходимая для выполнения работы, составляет 370 градусов или выше, установите температуру ровно 370. Это поможет продлить срок службы ваших инструментов и избежать повреждения электронных компонентов.
2. Как только утюг нагреется до нужной температуры, возьмите его за ручку в одну руку, а в другой возьмите кусок припоя.Поднесите горячий утюг к месту встречи двух металлических компонентов примерно на секунду, чтобы нагреть их. Вы хотите нагревать металлические детали, а не сам припой.
3. Затем прикоснитесь припоем к нагретым компонентам. По мере того как припой плавится, он будет стекать в зазоры, которые необходимо заполнить. Продолжайте подавать припой, пока не расплавится достаточное количество припоя. Хотя вам нужно достаточно, чтобы сформировать прочное соединение, вы также не хотите иметь слишком много припоя. Правильная сумма будет варьироваться от проекта к проекту.Обычно это занимает не более нескольких секунд.
4. Дайте припою остыть. Вам не нужно предпринимать никаких действий, чтобы он остыл. Он сделает это самостоятельно и не займет больше нескольких секунд.
5. Проверить качество пайки. Хорошее соединение будет гладким, однородным и блестящим. Убедитесь, что между компонентами нет проблемных зазоров или выступов излишка припоя.

Удаление припоя

Если вы сделали ошибку при пайке, не волнуйтесь.Вы можете относительно легко отменить и исправить любые проблемные области. Если проблема не в избытке припоя, возможно, вы сможете спаять первое соединение новым припоем.

Более тщательный метод исправления ошибки при пайке — это повторно нагреть нанесенный припой, а затем использовать такой инструмент, как «присоска для припоя», которая представляет собой небольшое устройство, похожее на шприц, которое использует вакуумное давление для удаления припоя. Вы также можете использовать фитиль для припоя, также называемый оплеткой для удаления припоя, которая впитывает расплавленный припой за счет капиллярного действия.

Уборка

После завершения пайки очистите жало паяльника и залудите. После того, как утюг остынет, храните его в надежном месте. Чтобы еще больше предотвратить окисление, особенно если вы не собираетесь использовать утюг в течение длительного времени, поместите его в герметичный контейнер.

Советы для конкретных паяльных проектов

Теперь, когда мы рассмотрели основы, давайте посмотрим, как выполнять некоторые конкретные типы пайки.

1. Как использовать паяльник для соединения проводов

Вы можете использовать паяльник, чтобы создать электрическое соединение между двумя проводами.Очень полезно иметь инструмент, такой как устройство, называемое третьей рукой помощи, для удержания кабелей. Третья рука помощи состоит из утяжеленного основания, металлических рычагов и зажимов типа «крокодил», удерживающих провода на месте. Вы также можете использовать плоскогубцы для аналогичного эффекта.

1. Сначала убедитесь, что с концов двух проводов снята изоляция, чтобы обнажить металлические нити.
2. Затем скрутите нити каждой проволоки вместе, чтобы они действовали как единое целое.
3. Далее залудите провода. Для этого прикоснитесь кончиком паяльника к каждому проводу, чтобы нагреть их. Затем наносите припой, пока провод не пропитается. Во всех нитях должен быть припой, но не настолько, чтобы кабель стал слишком жестким. Это поможет более эффективно распределять тепло по нитям и упростит пайку.
4. Соедините провода механическим способом, чтобы не только припой скреплял их. Для этого оберните первую проволоку вокруг второй, оставив достаточно места, чтобы намотать вторую проволоку вокруг первой.Витки кабеля должны лежать рядом.
5. Нагрейте механически соединенные провода паяльником и нанесите припой. Используйте достаточно припоя, чтобы заполнить все пустоты и сформировать надежное электрическое соединение.
6. После соединения двух проводов наденьте термоусаживаемую трубку, чтобы изолировать провода и защитить их от любых внешних сил. Эта трубка сжимается под воздействием тепла, помогая ей плотно прилегать к проводам и создавая подходящее защитное покрытие.

2. Как паять печатные платы

Пайка деталей на печатные платы (PCB) — еще одно частое применение паяльников.

1. Начните с самых высоких компонентов и припаяйте соединительные провода в последнюю очередь. Для компонентов со сквозными отверстиями поместите их в соответствующие отверстия на печатной плате. Убедитесь, что они плотно прилегают к доске.
2. Слегка согните вывод детали, чтобы он оставался на месте.
3. Как только паяльник нагреется до желаемой температуры, прикоснитесь им к контактной площадке, чтобы нагреть вывод компонента и контактную площадку.Убедитесь, что температура правильная. Слишком низкая температура может привести к образованию стыка, который не обеспечивает надлежащего электрического соединения. Слишком высокая температура может повредить компоненты и плату.
4. Затем нанесите припой. Припой обтекает жидкий компонент. Используйте достаточно, чтобы создать прочное соединение без зазоров, но не настолько, чтобы остался лишний припой.
5. Вытяните утюг из компонента прямо вверх. Паяное соединение должно иметь форму конуса.
6. Проверьте соединение, чтобы убедиться, что он блестит, нет ли зазоров или слишком большого количества припоя
7. Если паяное соединение в порядке, отрежьте лишний провод компонента над соединением.

3. Как паять витраж

Припой — это то, что скрепляет отдельные кусочки стекла в произведении искусства из цветного стекла. Вот как можно наносить припой на витражи.

1. Перед пайкой убедитесь, что части витража хорошо прилегают друг к другу и что стекло чистое.
2. Наклейте медную фольгу на края стекла, потому что припой не прилипает к стеклу. Эта фольга должна быть гладкой и ровной, чтобы припой тек равномерно. Зазоры между деталями не нужны, но небольшие зазоры можно заполнить припоем.
3. Нанесите небольшое количество флюса, а затем припаяйте каждое соединение, чтобы помочь удерживать их на месте.
4. Затем нанесите слой флюса на все швы. Покрытие должно быть ровным и легким, но достаточно, чтобы покрыть всю фольгу.
5. Начните пайку примерно в четверти дюйма от края вашей детали.Слегка прикоснитесь нагретым утюгом к медной фольге и введите припой. Переместите утюг и припой по шву фольги. Если паяный шов кажется плоским, попробуйте действовать медленнее и использовать больше припоя. Если он пролился на стекло, попробуйте пойти быстрее. Чтобы понять эту часть правильно, нужна практика.
6. Как только вы закончите с первой стороной, осторожно переверните ее, удерживая за края ближе к середине детали. Нанесите небольшое количество флюса и припаяйте эту сторону.
7. Чтобы закончить внешние края, залудите их, убедившись, что вся медная фольга покрыта припоем.В качестве альтернативы вы можете использовать U-образный канал — небольшую U-образную металлическую деталь — для более рамочного вида.

Некоторые другие советы включают использование припоя только с твердым сердечником, а не припоя с кислотным сердечником или канифолью, а также недопущение слишком длительного нагревания какой-либо одной области, так как это может привести к поломке стекла.

4. Как припаять украшения

Вы можете паять ювелирные изделия с помощью горелки с открытым пламенем, которая может обеспечивать более высокие температуры, но также можно делать это с помощью паяльника.Точные методы различаются в зависимости от типа изделия, которое вы хотите сделать, и больше возможностей для творчества при пайке ювелирных изделий. Поищите в Интернете инструкции о том, как создавать определенные изделия или экспериментировать и создавать собственные дизайны.

Например, вы можете сгибать серебряные, медные или другие типы проволоки в кольца. Вы можете спаять два конца изогнутой проволоки, чтобы создать одно кольцо, или спаять несколько колец вместе, чтобы сделать ожерелье или браслет. Нагрейте провод в том месте, где вы хотите его соединить, а затем нанесите припой.

Некоторые полезные принадлежности для пайки ювелирных изделий включают в себя высококачественные кусачки и вспомогательный инструмент.

Изучите инструменты Weller для ваших нужд пайки

Какой бы тип пайки вы ни выполняли, правильные инструменты и методы имеют решающее значение. Weller предлагает одни из самых качественных, но доступных паяльных инструментов на рынке. WE 1010 идеально подходит для профессионалов начального уровня и любителей. Он обеспечивает максимальную мощность в своем классе, простые в использовании элементы управления и экономичную работу по доступной цене.Ознакомьтесь с нашими паяльниками, станциями и аксессуарами на нашем веб-сайте или у дистрибьютора Weller.

Как паять: 8 шагов (с изображениями)

Пайка — это процесс использования присадочного материала (припоя) для соединения частей металла вместе. Пайка происходит при относительно низких температурах (около 400 градусов по Фаренгейту) по сравнению с пайкой и сваркой, которые фактически плавят и сплавляют сами материалы при более высоких температурах.При пайке присадочный материал становится жидким, покрывает детали, с которыми он контактирует, а затем ему дают остыть. Когда припой остывает, он затвердевает, и два материала соединяются. Пайка — это быстрый способ соединения многих типов материалов, от медных труб до витражей. Он создает электрически проводящую прочную связь между компонентами, которую можно повторно нагреть (распаять), если вам когда-либо понадобится разъединить два соединенных вместе элемента. Он отлично подходит для соединения электрических компонентов и проводов и используется практически во всем электронном.В этой инструкции я объясняю, как паять основы, которые вы видите в большинстве инструкций: электрические компоненты и провода.

Для получения дополнительной информации и некоторых дополнительных технических характеристик по пайке ознакомьтесь со статьей в Википедии.

Как и в случае со многими другими навыками, наличие правильных инструментов для работы влияет на качество выполняемой работы. Когда дело доходит до пайки, вы можете использовать множество необычных инструментов или всего несколько простых вещей, которые вы можете купить в хозяйственном магазине за пару долларов.В этом руководстве я собираюсь использовать несколько различных инструментов для пайки; Есть много способов пайки, и вы должны использовать то, что вам подходит.

Как минимум, вам понадобится припой и источник тепла, чтобы расплавить его — желательно что-нибудь маленькое, температура которого может достигать 600-800 градусов по Фаренгейту. Если у вас есть это, вы готовы установить связь. При этом существует широкий спектр паяльных инструментов и аксессуаров, которые могут быть действительно полезны, если вы собираетесь часто паять.Ладада составила хороший список оборудования и источников для покупки инструментов на своем сайте. Я собрал солидный запас паяльных инструментов, совершив набег на паяльную станцию ​​Squid Labs. Вот полный список того, что я использовал …

1. Паяльник
Большинство людей выбирают для пайки паяльник. Это отличный источник тепла, который быстро нагревается и остывает и может поддерживать довольно постоянную температуру. Паяльники можно купить в разных местах.Я купил некоторые из них в Radioshack — зло, да, но удобно, некоторые из хозяйственного магазина, некоторые из гаражных распродаж и еще много в розничных магазинах в Интернете. Паяльники малой мощности (15-40 Вт) лучше всего подходят для пайки компонентов на печатных платах, в то время как более мощные (60-140 Вт) паяльники хорошо подходят для соединения более толстых материалов, таких как плетеный провод динамика. Если вы используете слишком мощный паяльник на печатной плате, вы можете повредить компоненты, которые пытаетесь соединить. Мне нравится иметь при себе утюг малой мощности для работы с деталями и утюг высокой мощности, который я могу использовать, когда не слишком беспокоюсь о воздействии высоких температур на материал, с которым я работаю.Паять толстые провода без мощного паяльника — настоящая боль.

Паяльник на большинстве изображений производства Weller, имеет регулируемую температуру. Это лучшее из обоих миров, так как вы можете установить тепло именно там, где хотите, но это значительно дороже, чем утюги с фиксированной температурой. Если вы собираетесь время от времени паять, это ни в коем случае не обязательно. Всем, кто интересуется модификацией паяльника, стоит попробовать паяльник DIY Hot Air от Charper.

2. Припой
Есть много видов припоя. Они бывают разной толщины: от 0,02 дюйма до действительно толстого материала, который вы использовали бы только на медной трубе с бутановой горелкой. Вы используете тонкий припой для детальной работы, такой как установка резисторов на печатные платы, и более толстый припой для соединения более крупных материалов, таких как провода динамика .Я использую припой около 0,025 дюйма для большинства работ. Большинство припоев состоит из комбинации олова и свинца — это примерно 60% олова и 40% свинца, в зависимости от того, какой припой вы используете.Недавние международные нормы здравоохранения Японии и ЕС (Калифорния и Нью-Йорк также приняли аналогичную политику) требуют, чтобы свинцовый припой был постепенно исключен из некоторых коммерческих продуктов и заменен бессвинцовой альтернативой. Срок изготовления был в прошлом июле, поэтому мы должны увидеть изменения сейчас. Даже если вы не живете в Калифорнии или Нью-Йорке, все равно стоит держаться подальше от свинцового припоя, поскольку известно, что свинец вызывает все виды неприятных последствий для здоровья, от врожденных дефектов до серьезных нарушений развития и неврологических нарушений. Кроме того, довольно легко найти вещи, не содержащие свинца.

Некоторые припои могут содержать небольшое количество серебра. Это немного повышает температуру плавления, но серебро помогает припою течь и делает соединение более прочным. Если вы беспокоитесь о том, что все, с чем вы работаете, не сгорело, старайтесь держаться подальше от припоя с серебром в нем, но он работает очень хорошо, если вы просто соединяете провода или что-то, что нелегко повредить. Последнее, что нужно знать о припое, это то, что вы хотите использовать припой с канифольным сердечником.Канифоль действует как флюс при пайке и помогает соединению — это также тот вид, который наиболее легко доступен в хозяйственном магазине и у поставщиков электроники.

3. Жала паяльника
Паяльники поставляются с жалами, поэтому вам не нужно искать специальное, но важно знать различия между ними и убедиться, что вы используете правильный. наконечник для типа пайки, который вы делаете. Некоторые утюги малой мощности поставляются с коническими заостренными наконечниками для детальной обработки, в то время как большинство утюгов высокой мощности имеют более плоский наконечник в виде отвертки, который хорошо работает с проводами. Вы хотите, чтобы ваш наконечник был немного меньше, чем то, что вы паяете, чтобы у вас был хороший контроль над тем, что вы нагреваете, а что оставляете в покое.

4. Держатель паяльника и чистящая губка
Приятно иметь безопасное место, где можно положить паяльник между пайкой. Подставка для пайки надежно удерживает утюг и дает вам место для чистки жала. Некоторые паяльники поставляются со своими держателями. Если у вас его нет, вы можете купить или изготовить его. У jaime9999 есть самодельная подставка для паяльника, которую можно купить почти бесплатно.Подставка не обязательна для обучения пайке, но она помогает.

5. Инструменты для работы с проводами
У меня есть запас инструментов, которые я собираю при работе с проводами или электрическими компонентами. Они состоят из кусачков, устройства для зачистки проводов, плоскогубцев и автоматического устройства для зачистки проводов (предоставлено паяльной станцией Squid Labs). Автоматический инструмент для зачистки проводов действительно удобен, если вы собираетесь зачищать много-много проводов. но совсем не обязательно.Я зачистил много-много проводов динамиков своими зубами (не лучшая идея, я знаю, что знаю.)

6. Зажимы для вашей работы
Эти маленькие, часто называемые «третьими руками» или «руками помощи» ребята очень помогают при пайке. Вы должны держать паяльник одной рукой, а паяльную проволоку — другой, так что это действительно помогает иметь что-то еще, чтобы удерживать компоненты, которые вы пытаетесь соединить. Вы можете использовать зажимы из крокодиловой кожи, зажимы или даже какую-то ленту, чтобы удерживать вещи на месте, если вам нужно.Третья рука, как правило, является хорошим вложением, если вы собираетесь регулярно паять, и есть множество инструкций с идеями по их изменению, если вы все же возьмете один. Проверьте: сделайте 3 степени свободы «рукой», чтобы помочь с пайкой / склеиванием, и сделайте свои «руки помощи» в 100 раз более полезными для пайки / склеивания мелких деталей от leevonk для начала.

Если вы хотите составить собственный набор «рук помощи», для этого уже есть ряд хороших инструкций. Быстрый помощник для пайки поверхностного монтажа от https://www.instructables.com/member/bikeNomad/bikeNomad, QuickMods — Soldering Arms от Aeshir и Build a Pair of Helping Hands от Джона Отто должны начать работу.

7. Вытяжной вентилятор
Большую часть пайки я выполняю на паяльной станции, оснащенной вытяжным вентилятором. Вдыхать пары припоя — не такая уж хорошая идея, а при пайке дым действительно образуется. Любой вид вентиляции / вентилятора, который вы можете установить, поможет.Удалите пары наружу или используйте внутренний вентилятор с фильтром, если вы не можете выпустить их на улицу. Вот вытяжка дыма припоя, установленная на окне (не только для автофургонов!), Опубликованная bikeNomad. Также ознакомьтесь с низкотехнологичным, но функциональным экстрактором паров припоя доктора Соломона, если вы хотите построить что-то, что можно было бы разместить прямо на своем столе. Если вы просто делаете быструю пайку, пары ни в коем случае не убьют вас. Я определенно выполнил свою долю пайки без вентиляционного отверстия, но любой, кто занимается повторяющейся пайкой, определенно должен взять его или изготовить.

8. Защитные очки
Я никогда раньше не использовал защитные очки при пайке, но, проводя исследование для этого поста, я заметил, что это упоминалось в другом месте, и согласен, что это хорошая идея. Маленькие расплавленные кусочки припоя имеют тенденцию вылетать из паяльного соединения, когда вы вводите припой, и, если бы он попал вам в глаз, это не было бы слишком хорошо.

9. Материалы, которые вы хотите соединить вместе
Я просто возился и в основном паял для целей данного руководства, так что мои материалы не обязательно что-то делали.Вы можете паять провода, электрические компоненты, такие как резисторы и конденсаторы, схемы, макеты, электроды, небольшие кусочки металла и все, что вы можете придумать. Не знаю, можно ли его паять? Попробуйте — ничего не взорвите.

После того, как я соберу свои инструменты и материалы, мне нравится притворяться пилотом и начинать свой контрольный список перед полетом / пайкой.

Как пользоваться паяльником

Вот пошаговое резюме, в котором объясняется, как использовать паяльник для пайки электронного компонента, для более подробной информации продолжайте читать ниже.

1. Для начала убедитесь, что ваш паяльник полностью нагрет.
2. Важно, чтобы жало паяльника оставалось чистым во время его использования. Используйте влажную губку для чистки жала.
3. Очистите жало перед началом пайки и продолжайте чистить жало, продолжая процесс пайки.
4. Прикоснитесь жалом паяльника к компоненту, который нужно припаять.
5. Через секунду или две введите припой в область соединения.Тепло проведет к припою и заставит его течь. Старайтесь не расплавлять припой непосредственно кончиком паяльника. Это приведет к образованию холодного хрупкого стыка, который может не проводить электричество.
6. Дайте стыку остыть, прежде чем что-либо перемещать.

Пайка — это процесс плавления металла на других металлических компонентах с целью их связывания. Самый распространенный инструмент, используемый для этого, называется паяльником.

Пайка — это не то же самое, что сварка. Когда вы что-то свариваете, компоненты непосредственно плавятся вместе без использования припоя. Припой — более мягкий металл с более низкой температурой плавления. Это позволяет соединять компоненты без использования высоких температур, связанных со сваркой, и сохраняет целостность компонентов. Поскольку припой является проводящим, он широко используется в электронике.

Использование припоя для связывания вещей

Припой — это фактический материал, используемый при связывании вещей вместе с паяльником. Припой традиционно содержал свинец, но его использование постепенно прекращается из-за проблем со здоровьем.Большинство бессвинцовых припоев использовать немного сложнее, чем свинцовые. при плавлении неэтилированного припоя паяльнику требуется дополнительное время для восстановления после потери тепла.

Производители паяльников используют различные методы, чтобы их паяльники лучше работали с бессвинцовым припоем. Одна из стратегий — сделать нагревательный элемент паяльника более мощным, что помогает поддерживать постоянную температуру жала паяльника. Другие методы включают сборку нагревательного элемента и жала паяльника как единого смежного элемента для более быстрой передачи тепла и, следовательно, для поддержания температуры жала.

Использование паяльника для нагрева и плавления припоя

Большинство недорогих паяльников обычно нагревают жало от 800 до 900 градусов по Фаренгейту, поэтому будьте очень осторожны при использовании паяльника. Более продвинутые паяльники включают в себя терморегулятор, поэтому пользователь может выбрать определенную температуру для различных проектов и типов припоя. При использовании важно, чтобы кончик паяльника оставался чистым. Обычная практика — использовать влажную губку для чистки кончика.Очистите жало перед началом пайки и продолжайте чистить жало, продолжая процесс пайки.

Нагреть компонент, пропустить припой

Прикоснитесь наконечником паяльника к компоненту, который вы хотите припаять. Через секунду или две введите припой в область соединения. Тепло проведет к припою и заставит его течь. Весь этот процесс должен занять всего 3 или 4 секунды, но важно, чтобы припой тек, чтобы обеспечить хороший электрический контакт.Если припой выглядит как шарик или комковат, это, скорее всего, «холодный припой», и он не проводит электричество. В этом случае снова вставьте паяльник, чтобы припой растекся и создал хороший электрический контакт.

Как работают паяльники

Основное назначение паяльника — создать соединение между двумя деталями с использованием мягкого металла с электронным нагревом (например, припоя). Паяльник подает тепло на жало паяльника, которое используется для плавления припоя.Расплавленный припой образует соединение в стыке между двумя деталями. Пайка полезна для многих целей, включая изготовление ювелирных изделий, электронику, домашние проекты, ремонт автомобилей и многое другое. Лучший способ понять, как работает пайка, — это разбить различные компоненты паяльника и то, что они делают.

Основные компоненты

Важнейшим компонентом любой пайки, конечно же, является припой. Припой состоит из мягких металлических сплавов, обычно состоящих из комбинации различных материалов.Обычно это включает низкий процент сплава мягкого металла (такого как цинк или медь) и высокий процент олова. Олово также является относительно мягким металлом, но помогает укрепить связь между деталями. Другой важный компонент припоя — это флюс. Флюс — это химический агент в форме геля, который используется в качестве катализатора для пайки. Он используется для передачи тепла от паяльника к металлу, чтобы припой мог образовывать химическую связь с металлом. Многие припои уже содержат флюс в основе паяльного металла.Это так называемые «припои сердечника». Вы также можете купить флюс отдельно и добавить его самостоятельно при пайке. Сам припой имеет форму катушки.

Другой важный компонент паяльника — это сам утюг. Утюг состоит из ручки и наконечника. Есть несколько разных стилей паяльников, но основное назначение одинаково. Паяльники используют электричество для производства тепла. Когда электричество течет свободно, оно не выделяет много тепла. Но когда электричество встречает высокое сопротивление, накопление электричества и быстрое движение электронов создают тепло.Основная функция утюга — создание электрического потока с высоким сопротивлением. Это сопротивление вызывает нагревание электрического тока. Это тепло поступает к наконечнику, который нагревается и может затем использоваться для расплавления припоя.

Типы

Доступны пять основных типов паяльников. Это станции, регулируемые утюги, утюги для карандашей, беспроводные утюги и фонарики. Первые четыре работают по той же базовой системе, которая описана выше. Паяльник содержит электрический ток с высоким сопротивлением, который нагревает жало, и тепло, используемое им для плавления припоя, который склеивает детали.Разница между первыми четырьмя основными типами паяльников больше связана с взаимодействием с пользователем, чем с функциональностью. Вы можете узнать больше об этих различиях здесь. Паяльные горелки немного отличаются и технически не являются утюгами. Они неэффективны для большинства простых паяльных работ, потому что выделяют слишком много тепла. Но они полезны для пайки более твердых металлов или для пайки. Вы можете узнать больше о факелах здесь.

Какие виды паяльников самые лучшие?

Как правило, это зависит от того, как вы собираетесь его использовать.Но если вам нужна дополнительная информация по этой теме, обязательно ознакомьтесь с нашим руководством по лучшим паяльникам для любого бюджета. Здесь мы рассмотрим эту тему более подробно и предоставим всю необходимую информацию, чтобы определить, какой из них вам подходит.

Привет читателям ShedHeads! Меня зовут Джеймс Кеннеди, и мне определенно нравится писать о моем любимом снаряжении для активного отдыха на протяжении многих лет. Хотя я веду этот блог только с 2017 года, я всю жизнь увлекался отдыхом.И хотя мне, конечно, нравится делиться своим мнением со всеми вами, мне еще больше нравится, когда я слышу ваши отзывы! Если вы хотите связаться со мной по поводу того, что я написал, свяжитесь со мной на Facebook или на нашей странице контактов вверху!

Последние сообщения Джеймса Кеннеди (посмотреть все)

Лучшие паяльники для начинающих и экспертов в 2020 году

Будь то новичок, любитель или профессионал, комплекты паяльника являются незаменимыми инструментами для ремонта монтажных плат, ремонта электроники, изготовления ювелирных изделий, сварки и т. Д.

Используя паяльник, вы можете соединить два металла или предмета вместе с максимальной точностью. Не все комплекты паяльников одинаковы.

Чтобы выбрать лучший набор паяльника , необходимо учитывать следующие факторы…

1. Мощность: Паяльники имеют диапазон мощности от 15 до 20 Вт.

• Для небольших работ по печатной плате — от 15 до 25 Вт
• Для общих паяльных работ — 40 Вт
• Для сложных и сложных работ от -50 до 60 Вт

2.Контроль температуры: У каждого проекта свои требования к температуре. Паяльники бывают с контролем температуры или без него. Лучше выбирать модель с контролем температуры, так как вы можете повышать или понижать температуру в зависимости от задачи. Паяльники без терморегулятора дешевле, но они подходят только для простых домашних задач.

Некоторые другие факторы, которые следует учитывать, — это совместимость наконечников, качество, антистатичность, подставка и принадлежности для пайки. Мы четко упомянули о них в нашем Руководстве по покупке .

После сравнения нескольких моделей, представленных на рынке, мы составили список лучших комплектов паяльника.

Лучшие комплекты паяльника

10 лучших обзоров паяльника

1. Набор паяльника Anbes

Купить сейчас на Amazon

Anbes привез с собой универсальный комплект электронного паяльника, в котором есть все необходимое.Его очень легко переносить и использовать для сварки печатных плат, ремонта приборов, домашних работ, сварки ювелирных изделий и многого другого.

Мы ставим этот продукт на первое место благодаря его чрезвычайно полезным компонентам. Это комплект 14-в-1, содержащий широкий набор инструментов. Опорная станция имеет двойной пружинный держатель из губчатого железа, который безопасен в использовании. Паяльник очень быстро нагревается и имеет функцию замены 5 нескольких паяльников.

Стальную головку нелегко уронить из-за ударопрочной конструкции винтовой резьбы.Работает от 60Вт 110В.

Насос для разупорядочения с присосом для припоя имеет алюминиевый корпус и вакуумную трубку высокого давления. Его можно использовать одной рукой, и это очень эффективно. Он используется для удаления припоя с печатной платы через отверстия для пайки.

Характеристики

• Рабочее напряжение: 110 В
• Мощность: 60 Вт
• Диапазон температур: 200 ℃ — 450 ℃

Включенные компоненты

• Паяльник
• Демонтажный насос
• Инструмент для зачистки проводов
• Подставка под паяльник
• Пинцет
• Электронный провод 2 X 24AWG
• 5 различных наконечников паяльника
• Трубка из оловянной проволоки
• Сумка для переноски из ПУ

Купить сейчас на Amazon

Подобные товары

2. Комплект паяльника Plusivo

Купить сейчас на Amazon

Полный комплект для пайки с мультиметром от Plusivo. В нем есть все необходимые инструменты, используемые для домашних ремонтных работ, паяльных работ, сварки печатных плат, изготовления поделок / ювелирных изделий, ремонта электрики, электроники и бытовой техники и т. Д.

Оснащен ручкой регулировки температуры, четырьмя вентиляционными отверстиями, термостойкой ручкой, металлической основой, губкой для очистки, держателем пружины, набором сменных наконечников из 5 частей и трубкой для припоя из оловянной проволоки.Он оснащен мультиметром, а 20+ дополнительных предметов в комплекте используются как для пайки, так и для распайки.

Поставляется с прочной сумкой из полиуретана, в которой вы сможете расположить все компоненты, правильно хранить и легко переносить. Кроме того, вы можете загрузить электронную книгу — бонус, который поможет вам в пайке. Производитель предлагает 30-дневную гарантию возврата денег / замены на свой продукт.

Характеристики

• Рабочее напряжение: 110 В
• Мощность: 60 Вт
• Регулируемая температура: 200 ° C — 450 ° C
• Вес товара: 1.016 кг
• Паяльная подставка: Сталь
• Сумка для переноски: PU
• Источник питания: батарея (2 батарейки ААА)
• Стиль: Пайка / Сварка

Компоненты в комплекте

• Паяльник с регулируемой температурой (60 Вт)
• Цифровой мультиметр с датчиками премиум-класса
• Подставка под паяльник
• Пинцет (прямой ESD-11, изогнутый ESD-15)
• Инструмент для резки диагональной проволоки, мини-инструмент для зачистки проводов и резак
• Демонтажный насос
• 5 Набор паяльных жало
• Трубка для припоя с оловянной проволокой
• Миниатюрная печатная плата и мини-отвертка
• Фитиль и паяльная паста
• Термоусадочный комплект (бонус)
• Красный 22 и Черный 22 AWG Провод
• Отвертка-ручка
• Изолента (красная, черная и желтая)
• Электронная книга

Купить сейчас на Amazon

3. Комплект паяльника Vastar

Купить сейчас на Amazon

Комплект паяльника Vastar — профессиональный термостатируемый комплект. Он обещает быстрый нагрев и имеет хорошую эффективность отвода тепла. Усовершенствованная конструкция стальных трубок и паяльник помогают эффективно рассеивать тепло.

Этот продукт занимает третье место, так как паяльный пистолет не очень хорош при распайке, если сравнивать с топперами, указанными выше. Но помимо этого, он имеет другие улучшенные функции, такие как использование фиксированного резистора микросхемы для обновленной печатной платы вместо цветного фиксированного кольца

.

Еще одно отличное преимущество заключается в том, что вам не понадобится паяльная станция.Вы можете просто подключить и играть легко. Жала паяльника полезны для гитары, оборудования, конденсаторов ТВ, печатных плат или аксессуаров.

По вопросам гарантии свяжитесь с производителем.

Характеристики

• Длина кабеля: 59,0 дюймов
• Рабочее напряжение: 110 В Мощность: 60 Вт

Включенные компоненты

• 1 Паяльник
• 5 Жало паяльника
• 1 Паяльная стойка
• Трубка для припоя с 1 карманом
• 1 Антистатический пинцет
• 1 Демонтажный насос

Купить сейчас на Amazon

Подобные товары

4. Комплект паяльника Anbes

Купить сейчас на Amazon

Это один из наиболее хорошо функционирующих комплектов паяльника, имеющий сертификаты FCC и RoHS. Его можно легко использовать для красок, различных ДСП для электроники, сварки, часов, мобильных устройств, компьютерного оборудования, телевизионных конденсаторов и т. Д.

Anbes занимает четвертое место из-за частой неисправности шкалы температуры и жала паяльника. Кроме того, паяльные насосы имеют вакуум высокого давления, который позволяет легко удалить припой с печатной платы.Мультиметр может работать как от переменного, так и от постоянного тока.

Паяльник имеет регулируемую температуру, которая может быть нагрета за 30 секунд, и имеет светодиодный индикатор, что делает его безопасным для сварочных целей. Он также имеет простой переключатель ВКЛ / ВЫКЛ.

Паяльник быстро нагревается и обладает способностью рассеивать тепло, благодаря чему легко остывает. Он имеет регулируемую температуру и технологию керамического сердечника.

На него предоставляется гарантия 12 месяцев и пожизненная поддержка клиентов.

Характеристики

• Температура: 200-450˚C
• Вес: 689 г
• Рабочее напряжение: 110 В
• Мощность работы: 60 Вт

Включенные компоненты

• Демонтажный насос
• Отвертка
• Пинцет антистатический
• 2 провода припоя
• 2 подсказки
• Кусачки
• Мультиметр
• Паяльная подставка

Купить сейчас на Amazon

Подобные товары

5.Паяльники Pancellent с цифровым мультиметром

Купить сейчас на Amazon

Этот паяльник Pancellent — универсальное решение для ваших требований пайки и сварки, таких как печатные платы, бижутерия, проекты DIY, обучение навыкам, небольшие электронные платы и т. Д.

Из-за ненадежного контроля температуры и труднодоступности цифр этот продукт попадает в эту категорию. Кроме того, он быстро нагревается и экономит энергию. У них также есть губчатые блоки для очистки паяльников.

Кроме того, он поставляется с цифровым мультиметром (модель DT831B +), кусачками для диагональной проволоки с противоскользящей ручкой, присоской для пайки одной рукой, новой конструкцией рассеивания тепла (4 отверстия), термоусадочной трубкой 328 разных размеров, губкой в ​​основании и светодиодами. индикатор, чтобы без усилий выполнять ваши задачи.

Поставляется с сумкой для переноски из полиуретана, что позволяет удобно хранить небольшие инструменты и легко переносить их. Он имеет различные удивительные функции и важные компоненты, которые все еще остаются в этом списке.

Характеристики

• Рабочее напряжение: 110 В
• Мощность: 60 Вт
• Диапазон температур: 200 ° C — 450 ° C
• Вес: 970 грамм
• Подставка для пайки: сталь, металл

Компоненты в комплекте

• Паяльник 60 Вт (с 5 жалами)
• 328 Термоусадочные трубки
• 2 электронных провода
• Разрушающий насос
• Подставка и очиститель для паяльника
• Пинцет
• Трубка из оловянной проволоки
• Цифровой мультиметр (2 ручки мультиметра и батарея)
• Прецизионная карманная отвертка с 30 винтами
• Нож для хобби с 5 сменными лезвиями
• Инструмент для зачистки проводов
• Руководство пользователя
• Сумка для переноски из ПУ
• Гарантийный талон

Купить сейчас на Amazon

6. Комплект паяльника Tabiger

Купить сейчас на Amazon

Tabiger предлагает базовый набор паяльника для всех. Он имеет определенные приложения, такие как ремонт различной электроники, печатных плат, сварка, гитара, проводка, мобильные устройства, компьютерное оборудование, конденсаторы для телевизоров, поделки и многое другое.

Основным недостатком этого продукта является тот факт, что иногда в упаковке нет ручки, и работа прекращается через 10 минут и длится недолго.Кроме того, он быстро нагревается и экономит энергию. Есть большие вентиляционные отверстия для отвода тепла и быстрого охлаждения.

Насос для распайки можно использовать одной рукой. Это отличное преимущество этого набора для пайки Tabiger. Корпус насоса изготовлен из алюминия, устойчивого к нагреванию, коррозии и обеспечивающего хорошее рассеивание тепла.

Имеет 12 месяцев гарантии на продукт и пожизненную поддержку клиентов.

Характеристики

• Мощность: 60 Вт
• Рабочее напряжение: 110 В
• Вес изделия: 14. 7 унций
• Диапазон температур: 200-450 ° C

Включенные компоненты

• Паяльник
• 5 Жало паяльника
• Проволока для пайки
• Демонтажный насос
• Паяльная подставка
• Пинцет антистатический
• Чемодан для инструментов

Купить сейчас на Amazon

7. GLE2016 Комплект электрического паяльника

Купить сейчас на Amazon

Этот продукт представляет собой паяльник с регулируемой температурой, который можно использовать для пайки и сварки печатных плат, проектов DIY, бижутерии, небольших электронных плат и т. Д.

Этот продукт является седьмым, потому что жала паяльника служат недолго, а паяльник показывает некоторые проблемы при использовании. Однако этот продукт все еще находится в списке из-за его ярких характеристик. Он нагревается за 2 минуты и питается от керамического сердечника нагревателя.

Он прост в использовании, им можно управлять одной рукой, а ручка из мягкой резины обеспечивает удобство использования.

По вопросам гарантии свяжитесь с производителем.

Характеристики

• Рабочее напряжение: 110 В
• Мощность: 60 Вт
• Диапазон температур: 200 ° C ~ 450 ° C

Включенные компоненты

• 1 паяльник
• 1 припойная проволока (82% Sn, 18% Pb, диаметр 1 мм., 0,71 унции)
• 5 дополнительных жало паяльника

Купить сейчас на Amazon

8. Паяльник Sremtch

Купить сейчас на Amazon

В этом комплекте паяльника используется индукционная технология с керамическим сердечником, регулируемая температура с большими вентиляционными отверстиями, двухпозиционный переключатель, изолирующий силикагель и быстрый нагрев за 30 секунд, что снижает энергопотребление и обеспечивает безопасную сварку.

Подходит для различных применений, таких как сварка, ремонт электроники и печатных плат, часы, мобильные устройства, ювелирные изделия, компьютерное оборудование, конденсаторы для телевизоров и т.д. Подходит как для начинающих, так и для любителей, и для профессионалов.

Из-за того, что шкала температуры и жала паяльника часто не работают, комплект SREMTCH входит в эту позицию. Помимо этого, он имеет длину кабеля 57 м и легкий, что позволяет использовать его в течение длительного времени. его легко и быстро припаять.Набор инструментов поставляется в хорошо организованной сумке для переноски из полиуретана.

По вопросам гарантии свяжитесь с производителем.

Характеристики

• Рабочее напряжение: 110 В
• Мощность: 60 Вт
• Диапазон температур: 200 ° C — 450 ° C
• Вес: 100 грамм
• Подставка для пайки: сталь, металл
• Длина паяльника: 7 дюймов
• Длина кабеля: 57,5 ​​дюйма.

Компоненты в комплекте

• Паяльник с регулируемой температурой
• Подставка для паяльника из нержавеющей стали
• Демонтажный насос
• 5 Жало паяльника
• Проволока для припоя (100 г / 0.8 мм)
• Губка желтая
• Сумка для переноски из ПУ

Купить сейчас на Amazon

9. Паяльник LDK

Купить сейчас на Amazon

Комплект утюга LDK поставляется со всеми необходимыми компонентами в одном комплекте. Он имеет функцию регулировки температуры и улучшенный термостойкий материал.

Это девятая позиция, потому что жала паяльника плохо работают и нет выхода светодиода.Этот продукт по-прежнему попадает в список из-за легкого процесса охлаждения, заключающегося в наличии 4 вентиляционных отверстий.

Насос для демонтажа пайки поставляется с вакуумной трубкой высокого давления, которая лучше всего подходит для удаления печатных плат через отверстия под пайку.

По вопросам гарантии необходимо обратиться к производителю.

Характеристики

• Рабочее напряжение: 110 В
• Мощность: 20 Вт-60 Вт
• Диапазон температур: 200 ℃ ~ 450 ℃
• Подставка для пайки: нержавеющая сталь

Включенные компоненты

• 1 Паяльник: от 200 ℃ до 450 ℃ (от 392 ℉ до 842 ℉)
• 5 дополнительных жало для пайки
• 1 провод припоя
• 1 Антистатический пинцет
• 1 Присоска для припоя
• 1 Губка для очистки
• 1 Подставка под паяльник
• 1 Руководство пользователя

Купить сейчас на Amazon

10.Комплект электропаяльника

Купить сейчас на Amazon

Комплект для электро-пайки — это полезный комплект, который содержит все остальные компоненты внутри. Паяльник быстро нагревается благодаря керамической технологии внутреннего нагрева. В стальной трубе есть четыре вентиляционных отверстия, что способствует более быстрому охлаждению.

Однако этот товар идет последним из-за дешевой упаковки. Мультиметр иногда не работает. Но, тем не менее, этот продукт находится в списке из-за некоторых других полезных функций.Доступ к демонтажному насосу можно получить, просто взведя и нажав спусковую кнопку.

На этот продукт распространяется 30-дневная политика бесплатного возврата и замены и 2 года гарантии. Если вы обратитесь к ним сразу после покупки, вы получите дополнительную 3-летнюю гарантию.

Характеристики

• Рабочее напряжение: 110 В
• Мощность: 60 Вт
• Диапазон температур: 200 ° C-450 ° C
• Материал стойки: Сталь
• Демонтажный насос: пластик и алюминиевый сплав
• Сумка для переноски: искусственная кожа

Включенные компоненты

• Паяльник
• 5 Жало для нескольких паяльников
• Демонтажный насос
• Цифровой мини-мультиметр
• Подставка с губкой для очистки
• Пинцет антистатический
• Трубка из оловянной проволоки
• Тестовые провода
• Отвертка
• Канифоль
• Лента электрическая
• Pu Сумка для переноски инструментов

Купить сейчас на Amazon

Что такое паяльник?

Паяльник — это портативный инструмент, который можно использовать для нескольких электронных проектов. Он поставляется с крошечной паяльной лампой, которая нагревает металлические части, чтобы соединить две части вместе. Паяльники бывают разных типов: регулируемые паяльники, карандаши, паяльные станции и паяльники. У каждого комплекта паяльника есть свои плюсы и минусы. Некоторые типы подходят для определенных проектов, а другие нет. Однако основной принцип работы этих типов по сути схож.

Присадочный материал, также известный как припой, используется этими инструментами для соединения металлических деталей.Жало паяльника нагревается, что превращает припой в жидкость. Когда жидкость соприкасается с двумя объектами, она соединяет их вместе, как только затвердеет. Однако это полностью отличается от сварки, когда предметы нагреваются и соединяются вместе.

Обычно пайка подходит для таких деликатных работ, как создание мозаики из цветного стекла, ремонт электронных схем, сплавление медных труб и изготовление ювелирных изделий. Склеивание, выполненное с использованием припоя, является электропроводным, что идеально подходит для соединения проводов и других электрических компонентов.

Насколько сильно нагревается паяльник? Паяльник

используется для работы с несколькими проектами, в том числе электронными. Они используют источник питания, чтобы нагреть наконечник. Горячий наконечник расплавит припой, что позволит проводящему материалу соединить два объекта вместе. Требуемая температура нагрева зависит от типа применения. Обычно припой начинает плавиться при температуре 380 градусов по Фаренгейту.

Некоторые паяльники могут нагреваться до температуры более 380 градусов по Фаренгейту, а некоторые могут даже нагреваться до 80 градусов по Фаренгейту.Однако у некоторых паяльников есть только фиксированная настройка температуры. Большинство паяльников поставляются с регулируемыми дисками, которые позволяют регулировать температуру нагрева в соответствии с вашим применением.

Как выбрать паяльник?

Вложение в утюг с недостаточным энергопотреблением может быть неприятным в использовании и тратой денег. Потому что в конечном итоге вы получите испорченные комплекты и поврежденные компоненты. С плохим паяльником…

• Нагрев стыка занимает много времени.Более того, во время пайки необходимо время, чтобы передать тепло компонентам. Иногда это может привести к повреждению или перегреву компонента.
• Если у него более длительное время нагрева, то для образования оксидов на паяемых поверхностях требуется время. Это предотвратит растекание припоя и приведет к слабому стыку.
• Длительное время восстановления припоя между соединениями может привести к образованию холодных соединений.

Чтобы купить паяльник, не нужно тратить целое состояние.Дополнительные функции, такие как сменные наконечники и температура, хорошо иметь, но они не обязательно важны для любителей или новичков.

Чтобы помочь вам, мы предоставили всю информацию и факторы, которые следует учитывать при покупке паяльника. Внимательно прочтите его, чтобы принять обоснованное решение.

1. Мощность

Мощность — первое, что нужно учитывать при покупке паяльника. Потому что вы можете приобрести утюг, который может быстро нагреваться и поддерживать равномерную температуру на протяжении всего выполнения задачи.Обычно паяльники, которые особенно используются в электронике, имеют диапазон мощности от 20 до 60 Вт. Паяльники мощностью 50 Вт являются обычным явлением, поскольку они обеспечивают достаточно тепла для большинства проектов с печатными платами.

Паяльник

с более высокой мощностью (от 40 Вт до 60 Вт) не означает, что они нагревают паяное соединение сильнее. Это означает, что у железа больше мощности для выполнения сложных задач. Поскольку у большинства паяльных станций есть ручка на электростанции, вы можете отрегулировать температуру жала паяльника в соответствии с вашими требованиями.Когда дело доходит до паяльников с низкой мощностью, например от 20 Вт до 30 Вт, они быстрее теряют тепло, что приводит к слабым или плохим паяным соединениям.

Потребляемая мощность паяльника часто упоминается в технических характеристиках продукта. Стандартные утюги без температурного контроля мощностью 40 Вт идеальны для общих паяльных работ. Для тяжелой пайки обратите внимание на более высокую мощность. Для небольших работ на печатной плате мы рекомендуем от 15 до 25 Вт. Паяльники с регуляторами температуры имеют более высокую мощность, так как пользователь может регулировать температуру по мере необходимости.

Некоторые любители или новички могут выбрать модель с меньшей мощностью, чтобы сэкономить деньги. Паяльники с меньшей мощностью (от 20 до 30) справятся со своей задачей. Но, как уже упоминалось, они нагреваются дольше и быстро теряют тепло.

2. Напряжение

Большинство паяльников, доступных в некоторых странах, имеют правильное сетевое напряжение. Например, в Великобритании это 230 Вольт, в США — 115 В. Некоторые паяльники также поставляются с напряжением 12 В. Некоторые модели предназначены для специальных применений, требующих низкого напряжения. Итак, выбирайте в соответствии с вашими требованиями.

3. Контроль температуры

Это одна из основных особенностей, на которую нужно обратить внимание, поскольку для разных задач пайки требуется пайка при разных температурах. В паяльниках доступны два типа регуляторов температуры. Менее дорогой паяльник не использует никакого электронного регулирования. Это означает, что при достижении необходимой температуры потери тепла будут равны выделенному теплу.

Большинство моделей имеют термостатическое регулирование, что означает, что температуру можно регулировать лучше.Потому что вы можете контролировать или регулировать температуру до желаемого значения. Эти утюги намного лучше, потому что даже когда тепло отводится во время пайки большого объекта, они будут лучше поддерживать температуру на протяжении всей задачи. В моделях без регулирования очень сложно поддерживать температуру при пайке большого объекта. Некоторые паяльники с контролем температуры поставляются с цифровым дисплеем, на котором отображается текущая температура. Это отличное дополнение к этой функции.

Еще одна последняя модель — без контроля температуры. Это более дешевые, но они не подходят для пайки, так как могут повредить компоненты. Если вы хотите паять только домашние проекты, то этой модели должно хватить.

4. Совместимость и замена наконечников

Лучше выбирать модель со сменными жалами, да и паяльник должен быть совместимым. Имеются наконечники для пайки различных размеров, которые подходят для различных задач пайки.Еще один важный аспект, который следует учитывать при покупке набора для пайки, — это стоимость наконечников. Некоторые паяльники совместимы только с жалами определенных производителей. Жала паяльника со временем изнашиваются и окисляются, поэтому в долгосрочной перспективе они могут быть дороже, чем один паяльник. Идеальные паяльники совместимы с жалами любых производителей. На самом деле это довольно удобно, особенно в то время, когда они ломаются.

5. Размер и форма наконечников

Как вы уже знаете, паяльники со сменными жалами бывают разной формы, например, стамески, конические, конические и пирамидальные. Материал, из которого они изготовлены, также отличается друг от друга. Некоторые материалы — никель, медь и хром. Для выполнения разных работ подходят разные типы наконечников.

Форма и размер паяльного жала определяют способ укладки жала. Разные насадки предназначены для разных приложений. У них есть свои преимущества и недостатки.

Перед покупкой любого жала в первую очередь следует подумать, совместимо ли оно с вашей паяльной станцией. Большинство насадок имеют одинаковый дизайн, и в большинстве утюгов используются сменные насадки.Однако вам необходимо сверить размер с руководством производителя и приобрести наконечник в соответствии с требованиями.

Также следует учитывать форму наконечника. Для новичков наконечник стамески — лучший вариант, потому что он имеет плоскую поверхность и хорошо держится. Вы можете расположить его по-разному, чтобы работать с компонентами разных размеров и проводов. Они идеально подходят для соединений проводов, компонентов для распайки, макетных плат со сквозным креплением и SMD.

Наконечники копыт подходят для пайки несколькими контактными площадками для поверхностного монтажа.Однако этим приемом пользуются только профессионалы с повышенными навыками. Если вам нужно работать с устройствами SMD или более сложными проектами пайки, то кончик копыта — правильный выбор.

Конические наконечники очень сложны в использовании. Однако их работа точна, что делает их подходящими только для опытных пользователей. Последнее, что вам нужно проверить, это материал наконечника. Когда дело доходит до долговечности, идеально подходят железные наконечники. К тому же их дешевле покупать. Тем не менее, они отлично удерживают или передают тепло, как медный наконечник.Высококачественные паяльники поставляются с медным наконечником с железным покрытием, обеспечивающим лучшее из обоих вариантов.

6. Антистатическая защита

Электрические компоненты восприимчивы, особенно современные интегральные микросхемы, и статическая защита немного проблематична. Хотя большинство компонентов, используемых в домашних конструкциях, не подвержены статическим повреждениям, но лишь немногие из них. Поэтому лучше рассмотреть паяльник со статической защитой.

7.Подставка

Это важный фактор, потому что после завершения работы вы должны поместить горячий утюг в безопасное место. Подставка для паяльника предотвратит скатывание формы паяльника и защитит от возможных травм, например ожогов.

Большинство держателей паяльника поставляются с губкой и поддоном, которые позволяют идеально чистить паяльник. Поскольку утюг достигает температуры около 300 ° C, важно убедиться, что он находится в надежном месте.

8.Свинцовый припой против бессвинцового припоя

Одной из важных вещей, которые следует учитывать при покупке паяльника, является материал, из которого изготовлен припой. Раньше припой состоял из Pb (свинца), олова (Sn) и других металлов в следовых количествах. Его часто называют свинцовым припоем. Но свинец вреден для нашего здоровья, и при его воздействии в больших количествах существует вероятность отравления свинцом. Однако свинец считается полезным материалом и идеально подходит для пайки, поскольку он имеет низкую температуру плавления, что помогает пользователю создавать прочные паяные соединения.

Из-за вредного воздействия свинца некоторые страны решили отказаться от использования припоя. В 2006 году RoHS (Европейский Союз принял Директиву об ограничении использования опасных веществ) ограничил использование свинца в качестве припоя в электрическом оборудовании и электронике. С тех пор бессвинцовый припой стал очень популярным и распространенным.

Бессвинцовый припой такой же, как и свинцовый аналог, за исключением того, что он не содержит свинца. Он состоит из олова и других микроэлементов, таких как медь и серебро.Этот тип припоя обычно помечается символом RoHS, чтобы гарантировать подлинность.

9. Паяльные принадлежности

Если вы новичок и не имеете большого опыта в пайке, дополнительные аксессуары могут оказаться чрезвычайно полезными. Мы уже упоминали о некоторых дополнительных аксессуарах, которые указаны ниже…

• Припой: Легче всего работать с припоями 60/40 (свинец / олово), что означает 40% олова и 60% свинца, что является идеальной комбинацией электрического припоя.Они подходят как новичкам, так и профессионалам с продвинутыми навыками. Alpha Fry предлагает лучшие припои для сердечников, и все их продукты являются лучшими.
• Фитиль для припоя: Это один из лучших способов удалить излишки припоя с соединения. В отличие от других присосок для припоя, этот аксессуар впитывает расплавленный припой.
• Губка для чистки: Этот продукт полезен для чистки наконечника утюга во время пайки. Поскольку они являются мощными губками для чистки, они избавят от коррозии на кончиках, которые обычные губки не очистят.
• Тонировщик для жала: Полезно очистить и повторно залудить жало паяльника, которое часто становится черным и окисляется.
• Диагональные кусачки: Очевидно, что для обрезки выводов компонентов вам потребуются диагональные кусачки.
• Тиски: Помогают устойчиво удерживать работу. Это самый полезный и важный аксессуар, поскольку он обеспечивает надежные и надежные соединения.
• Рука помощи: Он удерживает компоненты вместе во время пайки.Он особенно хорош для небольших плат, так как удерживает все вместе при сращивании или заделке проводов.
• Flux Pen: Помогает растеканию бессвинцового припоя.
• Вакуумный насос для пайки или присоска для пайки: Помогает инструменту удалить любой припой, оставшийся при распайке компонентов. По сравнению с солнечными насосами, паяльная присоска / вакуум для припоя является лучшим вариантом.
• Паяльный коврик: Его следует разместить на столе, на котором вы работаете.Он защищает рабочий стол от любых неудач при пайке.

10. Техническое обслуживание

Приобретая любую модель паяльника, убедитесь, что в комплекте есть запасные части, которые можно легко найти, когда вы захотите заменить. Хотя детали паяльника будут работать в течение нескольких лет, жала необходимо регулярно менять. Чтобы избежать ненужных затрат на обслуживание, ремонт или замену, лучше приобрести паяльник высокого класса с контролем температуры и дополнительными запасными частями.

11. Вилка заземления

Штепсельная вилка паяльника с заземлением должна быть в комплекте с тремя контактами. Он защищает утюг от статических разрядов, которые могут повредить чувствительные электронные детали, если не паять.

12. Марки

Есть несколько популярных электронных брендов, таких как Weller. Вместо того, чтобы выбирать модель без марочного знака, мы рекомендуем выбирать паяльник, обладающий прочностью и высоким качеством. Также важно следить за хорошей репутацией производителей в сфере поставок и обслуживания клиентов.Фирменные паяльники редко перегреваются, удобны в обращении и имеют легкий захват.

13. Цена и бюджет

Последний, но не менее важный фактор, который следует учитывать при покупке паяльника, — это цена, которую вы можете потратить. Поскольку существует несколько моделей стоимостью от 10 до 200 долларов, вы можете легко выбрать любую, исходя из ваших требований. Даже если у вас ограниченный бюджет, вы все равно можете приобрести очень хороший товар. Большинство пользователей выбирают паяльники среднего класса и по-прежнему довольны долговечностью и качеством.

Различные типы паяльников Паяльники

бывают нескольких типов, у которых есть свои преимущества и недостатки. Чтобы приобрести лучший, соответствующий вашим потребностям, лучше понять основные различия между ними. Некоторые паяльники выделяют огромное количество тепла и имеют высокую температуру плавления. В то время как другие разработаны, чтобы позволить пользователю регулировать температуру в соответствии с вашими требованиями. Исходя из ваших потребностей, вы должны выбрать подходящий паяльник. Существует несколько видов паяльников, о которых мы упомянули ниже для справки.

1. Простое железо

Если вам нужна обычная форма паяльника, то этот вариант отлично подойдет. Обычно он работает на номинальной мощности от 15 до 35 Вт, что в значительной степени достаточно для выполнения основных электронных проектов и ремонта. Сегодня даже простые наборы для пайки поставляются с регулируемыми регуляторами температуры, что увеличивает их универсальность. Они подходят для обычных пользователей, которым нравится использовать их для мелкого ремонта. Они доступны по цене, просты и удобны в использовании, что делает их идеальными для простых электронных проектов DIY.

2. Паяльная станция Паяльные станции

имеют схему контроля температуры, дисплей, блок питания и паяльную головку с датчиком температуры. Они также поставляются с подставками, которые позволяют размещать или хранить утюг, когда он не используется. Влажная губка предназначена для очистки жала до и во время пайки. Некоторые дополнительные аксессуары также доступны в некоторых наборах для пайки, например, вакуумный насос, термофен и вакуумный датчик.

Паяльный карандаш имеется в паяльной станции, которая обычно присоединяется к электростанции.Предусмотрены регулируемые элементы управления, позволяющие увеличивать или уменьшать температуру наконечника припоя в соответствии с вашими требованиями. Некоторые модели даже поставляются с электронным контролем температуры, который позволяет устанавливать и поддерживать точную температуру жала паяльника.

По цене паяльные станции немного дороже простого утюга. Паяльные станции подходят для большинства паяльных работ и очень тонких компонентов для поверхностного монтажа, даже таких небольших, как 0603 и 0805.

Некоторые паяльники поставляются с термостатом, который позволяет регулировать температуру бита. Это гарантирует, что температура всегда поддерживается должным образом. Если тепло отводится без слишком сильного повышения температуры, в таких случаях можно использовать элемент более высокой мощности, чтобы обеспечить хорошую пайку.

Утюги с контролем температуры поставляются с возможностью регулировки, в то время как другие поставляются даже с индикацией температуры. Паяльники с контролем температуры лучше и подходят практически для всех паяльных работ.Однако они немного дороже.

3. Паяльник Паяльные пистолеты

очень похожи на аккумуляторные ручные дрели. У них есть кончик с проволочной петлей, который быстро остывает. Так что кобуры не нужны. Благодаря высокой скорости охлаждения уменьшается вероятность травм или возгорания. Они подходят для любителей DIY, поскольку активируются только при нажатии на спусковой крючок и имеют легкий захват.

Основным компонентом паяльника является трансформатор, способный преобразовывать 110 В переменного тока в более низкое напряжение. Трансформатор вторичной обмотки только однооборотный. Таким образом, вырабатывается очень низкое напряжение и сотни ампер тока. Этот сильный ток проходит через медный наконечник. Из-за большого тока жало паяльника довольно быстро нагревается.

Паяльник прост в эксплуатации и имеет очень короткое время прогрева. Однако он не подходит для тонкой работы с печатными платами и точного обращения с тонкими паяными компонентами. Потому что они выделяют больше тепла, что также может повредить компоненты и печатную плату.Они подходят для работы с проволокой большого сечения. Ценовой диапазон паяльных пистолетов составляет от 20 до 70 долларов.

4. Переделка пайки

Ремонт и доработка — сложные задачи пайки. Обычно они используются в крупносерийных производственных и промышленных предприятиях. В паяльных системах есть несколько наконечников, таких как термофен, термос-пинцет, паяльник, пистолет для распайки и другие. Их цена составляет от 250 до 2500 долларов. Среди всех брендов Pace считается одним из самых популярных.

Паяльник

Professional поставляется со сменными жалами. Они потребляют мощность 50 Вт или более. Регулировка температуры позволяет установить наконечник на желаемый уровень. Варианты сменных насадок позволяют выбрать идеальный вариант в соответствии с вашими требованиями.

5. Пинцет для пайки

Пинцет для пайки имеет два электронных вывода. Они способны работать с диодами, батареями, резисторами, конденсаторами и нишевыми предметами.Большинство пинцетов доступны отдельно, а другими можно управлять со станции. Пинцеты обычно поставляются с наконечниками с подогревом, которыми нужно управлять вручную. Вам просто нужно осторожно сжать, чтобы устройство заработало.

6. Паяльная горелка

Паяльная горелка работает на топливе или пропане. Он обеспечивает короткие выбросы тепла, которые в основном необходимы для плавления металлов. Чаще всего ими пользуются ювелиры. Они подходят для опытных пользователей, так как с ними могут справиться только профессионалы.Из соображений безопасности новичкам пробовать их не рекомендуется.

Как пользоваться паяльником?

Паяльник — важный инструмент в мастерской, будь то изготовление ювелирных изделий, домашний ремонт или ремонт электронных схем. Хотя идея пайки может показаться сложной, с некоторой базовой информацией даже новичок сможет ее решить. Основные этапы пайки довольно просты. Мы упомянули их ниже для справки…

• Вначале необходимо нагреть паяльник до желаемой температуры.
• С помощью губки для влажной очистки очищайте жало паяльника перед использованием инструмента, а также во время процесса.
• После того, как наконечник будет чистым, дайте ему коснуться объекта, который вы хотите припаять.
• По прошествии 2 секунд добавьте еще припоя в области соединения, где вы хотите соединить два объекта.
• Тепло превратит припой в жидкое и податливое вещество.
• Вместо того, чтобы нагревать припой нажатием на наконечник, позвольте теплопередаче припоя.
• Если вы поместите наконечник непосредственно на припой, это может привести к образованию хрупких соединений, которые могут не проводить электричество.
• После того, как припой расплавится и соединит объекты, не трогайте заготовку, пока припой не остынет и соединение не станет прочным.

Советы по технике безопасности при использовании паяльника

Так как жала паяльника могут нагреваться до температуры более 300 градусов, лучше использовать некоторые жала в качестве безопасных.Мы упомянули их ниже для справки.

• Поскольку железные наконечники могут сильно нагреваться, мы рекомендуем не ткнуть им партнера.
• Обязательно намочите губку, чтобы очистить утюг. Хотя это кажется мелочью, при неправильном выполнении вы можете повредить утюг. Сухой утюг не удалит коррозию паяльника, а повредит его. Каждый раз, когда вы поднимаете утюг для пайки, быстро проводите по нему влажной губкой. Это поможет паять намного быстрее и чище.
• Жало паяльника — не самая горячая часть паяльника. Требуется практика купола, чтобы научиться использовать правую часть железа для соединения. Если вы долгое время сидите на одном месте и ничего не течет, то сделайте шаг назад, очистите жало, снова добавьте припой на жало и снова начните пайку.
• Паяльник может только нагревать припой, он не может паять сам. Вы должны использовать утюг для нагрева двух вещей — доски и детали. Никогда не добавляйте припой к наконечнику и не трите им два предмета.Используя железную сторону, нагрейте две части и добавьте припой с противоположной стороны.
• Не пытайтесь достичь перфекционизма. Если паяное соединение в порядке, продолжайте. Не паяйте, не трогайте и не паяйте повторно. При повторной пайке тепло может вызвать нагрузку на печатную плату, что может привести к дальнейшему расслоению платы, контактных площадок, поднятию следов и разрушению платы.
• При пайке стыков термическим грузом дайте стыку нагреться еще 5–10 секунд. Если вы паяете большую часть контактной площадки с большим количеством меди, дайте утюгу нагреться еще несколько секунд, чтобы тепло проникло в деталь и образовало прочное соединение.Если железный наконечник кажется липким или вы видите шарик припоя на штифте, это означает, что тепла недостаточно. Обязательно удерживайте соединение еще несколько секунд, чтобы припой правильно растекся.

Чем паяльник отличается от паяльника?

По сравнению с паяльниками, паяльные пистолеты обеспечивают большее напряжение питания от 100 до 140 вольт. Более того, они позволяют пользователю работать даже в ограниченном пространстве, чего сложно достичь с помощью наборов для пайки.В отличие от паяльника, их наконечник имеет форму петли из медной проволоки, что обеспечивает отличную гибкость.

Паяльные пистолеты

подходят как для металлических проектов, так и для массивных соединений, которые обычно требуют более легких прикосновений. А также идеально подходит для более тяжелых проводных работ, сложных электрических соединений и других профессиональных работ.

В отличие от паяльных пистолетов, паяльники представляют собой фонари, что делает их пригодными для задач, требующих длительной пайки. Благодаря своей гибкости, они подходят для различных проектов, от домашних мастеров до тяжелых работ.Маленькие утюги подходят для более легких проектов по сборке и установке электроники. Их не нужно выключать или включать повторно, так как они будут оставаться горячими очень долго.

Ниже приводится разбивка каждого типа…

Паяльный пистолет:

• Для более тяжелых заготовок
• Не много разновидностей
• Быстро нагревается
• Напряжение не выше, чем у паяльников

Паяльник:

• Медленно нагревается
• Имеет меньшее напряжение, чем паяльные пистолеты
• Подходит для проектов малой мощности
• Есть много разновидностей и типов

Часто задаваемые вопросы ? 1.Какой припой лучше всего подходит для автомобильной проводки?

Канифольный припой с сердечником лучше всего подходит для автомобильной проводки, потому что в центре имеется флюс, который очищает поверхность провода для пайки. Припой обычно представляет собой комбинацию смешанных сплавов. В большинстве автомобильных применений используется припой 60/40, который содержит 60% олова и 40% свинца.

2. Паяльник какой мощности подходит для обычного ремонта автомобильной проводки?

Диапазон мощности большинства паяльников, используемых для электроники, составляет от 20 до 60 Вт.Утюги мощностью 50 Вт довольно распространены, поскольку они обеспечивают достаточно тепла для пайки печатных плат. Паяльники с более высокой мощностью, например от 40 до 60 Вт, намного лучше.

3. Как происходит разводка паяльника?

Вы должны держать оба луженых провода друг на друге, а затем коснуться паяльником проводов. Этот процесс расплавит припой и нанесет должное покрытие на провода. Теперь снимите утюг и подождите несколько секунд, чтобы паяное соединение остыло и затвердело.Чтобы закрыть соединение, обязательно используйте термоусадочную пленку.

4. Опрессовка или пайка кабельных разъемов: что лучше?

По сравнению с пайкой опрессовка обеспечивает более прочное и надежное соединение. В процессе пайки используется нагретый металл для соединения кабеля и разъема. Со временем присадочный металл может разрушиться, что может привести к нарушению соединения. Большинство электриков предпочитают опрессовку проще, чем пайку

.

Заключение

Мы рекомендуем Комплект паяльника Anbes, 60 Вт, сварочный инструмент с регулируемой температурой .Этот чрезвычайно надежен, и если вы хотите недорогой, вы определенно можете сделать свой выбор среди всех них.

Эти продукты надежны и просты в использовании. Они работают лучше всего в стране и имеют удовлетворительные гарантийные характеристики.

Мы предлагаем вам просмотреть все продукты и сделать свой выбор с умом.

Полное руководство по электронной пайке

Что такое пайка?

Пайка — это соединение двух металлических поверхностей механически и электрически с использованием металла, называемого припоем.Припой защищает соединение, так что оно не отрывается от вибрации, других механических сил и обеспечивает электрическую непрерывность, поэтому электронный сигнал проходит через соединение без прерывания. Припой расплавляют с помощью паяльника. Флюс используется для очистки и подготовки поверхностей, что позволяет расплавленному припою течь (или «смачиваться») и связываться с металлическими поверхностями.

Ручная пайка — это процесс пайки одного соединения (называемого «паяным соединением») за раз, по сравнению с более автоматизированными процессами пайки в оборудовании для пайки волной припоя или оплавления.

Что нужно для пайки электроники?

При пайке электронного разъема в контактную точку (часто называемую «контактной площадкой») обычно требуется следующее:

• Паяльник, достигающий точки плавления припоя
• Проволочный припой с флюсовым сердечником или без него
• Флюс, если проволочный припой не включает сердечник из флюса или если требуется дополнительный флюс

Что такое паяльник?

Паяльник — это ручной инструмент, используемый для спайки двух металлических поверхностей вместе.В своей простейшей форме он состоит из металлического наконечника, нагревательного элемента, который нагревает наконечник до температуры пайки, изолированной ручки, позволяющей надежно удерживать паяльник, и вилки для розетки или паяльной станции.

Работа жала паяльника заключается в передаче тепла от нагревательного элемента к предмету. Он имеет медную внутреннюю часть с эффективным и эффективным проводником тепла, железное покрытие для защиты мягкой, склонной к коррозии меди от флюса и припоя и хромоникелевое покрытие, чтобы флюс не смачивал наконечник.

Кроме того, существуют опции, обеспечивающие лучший контроль температуры паяльника и теплового отклика (время, необходимое для повторного нагрева после пайки). Некоторые паяльники представляют собой металлические вставки, которые упираются в нагревательный элемент, а другие интегрированы с нагревательным элементом в картридже.

Чем отличается паяльник от паяльной станции?

На нижнем уровне, наиболее подходящем для любителей, паяльник может подключаться непосредственно к электрической розетке, что не позволяет контролировать температуру паяльника.Просто включите или выключите. С паяльной станцией паяльник подключается к станции для лучшего контроля температуры и других функций, таких как запоминание заданной температуры, блокировка и т. Д.

Какой припой использовать?

Несмотря на то, что существует большое количество различных типов припоев, в основном вам нужно выбирать между свинцовым и бессвинцовым припоями, диаметром проволоки, сердечника или сплошной проволоки, а также типом флюса.

• Свинец или бессвинцовый — Припой, как правило, представляет собой комбинацию металлов, выбранных из соображений надежности и проводимости.Свинец, часто в сочетании с оловом, был основой электронной пайки с тех пор, как появилась электронная пайка. Свинец имеет относительно низкую температуру плавления, легко смачивается и течет, что делает процесс быстрее, проще и надежнее. Из-за проблем, связанных со свинцом, для окружающей среды и здоровья людей настаивают на переходе на бессвинцовый припой, который часто представляет собой комбинацию олова и серебра. Бессвинцовые припои имеют более высокую температуру плавления и, как правило, требуют более активных или более концентрированных флюсов (более высокое содержание твердых веществ) для достижения тех же характеристик пайки, что и свинцовые припои.Для типичной ручной пайки, если все сделано правильно, надежность должна быть примерно такой же. Для высокотехнологичной электроники, используемой в экстремальных условиях (например, аэрокосмической электроники), существуют опасения по поводу тенденции яркого олова кристаллизоваться и образовывать усы олова, тонкие проволоки из олова, которые могут вырастать из паяных соединений.

  Если вы ремонтируете или собираете электронику для использования в США, свинцовым припоем проще всего работать, и он обеспечивает самые надежные паяные соединения. Более низкий нагрев также создает меньшую тепловую нагрузку на остальную часть печатной платы.Если конечный продукт поставляется за пределы США, особенно в Европу, вам следует подумать о бессвинцовой припое. Исключением может быть электроника высокой надежности, используемая в аэрокосмической отрасли. В этом случае ознакомьтесь со спецификациями и требованиями конечного пользователя электроники. По-прежнему может потребоваться бессвинцовый припой, или могут существовать исключения, позволяющие использовать свинцовый припой.

• Диаметр припоя — Убедитесь, что вы не путаете припой, предназначенный для водопровода, с припоем для электроники.Проволока для сантехники будет намного толще, диаметром 2 мм и больше. Паяльная проволока для электроники будет тоньше, 1,5 мм или меньше, до 1/2 мм или меньше. Подберите диаметр к размеру паяемых разъемов и контактов. Слишком маленький, вы получите слишком много припоя, а слишком большой может затруднить маневрирование вокруг плотной печатной платы и может увеличить вероятность термического напряжения или даже пайки других компонентов, не связанных с вашим ремонтом.
• Флюсовый сердечник или сплошная проволока — Большинство проволочных припоев имеют флюсовый сердечник, поэтому флюс автоматически активируется и течет по области пайки, когда припой расплавляется.С ним работать удобнее и эффективнее. Можно использовать сплошную проволоку с добавлением флюса с помощью кисти, дозатора для бутылок или дозатора ручек. Если не требуется очень специфический флюс, который недоступен в качестве припоя для проволоки, обычно рекомендуется припой для проволоки с флюсовым сердечником.
• Тип флюса — Флюс без очистки — хороший выбор для пайки, где следует избегать очистки. Легкие остатки можно оставить на доске или удалить с помощью средства для удаления флюса. Флюс, активированный канифолью (RA), обеспечивает отличную паяемость в самых разных областях применения.Лучше всего удалить остатки после пайки из соображений эстетики и во избежание коррозии в будущем. Канифольный флюс (R) или слегка активированный канифольный флюс (RMA), как правило, можно оставить на печатной плате после пайки, если только эстетика не является проблемой. Водорастворимый флюс (OA) — это очень активный флюс, разработанный для легкого удаления деионизированной водой, как в периодической или поточной системе. Его также можно удалить изопропиловым спиртом (IPA). Очень важно счистить остатки водорастворимого флюса, так как они вызывают сильную коррозию.

  Вы также можете увидеть варианты «без галогена» или «без галогена». Это для компаний, которые реализуют экологические инициативы или должны соблюдать ограничения по галогенам из-за нормативных или потребительских ограничений. Галогены включают хлор, фтор, йод, бром и астатин. Они могут иметь такие компромиссы, как возможность очистки, поэтому, если вам не нужно удалять галогены из вашего процесса, проще остановиться на стандартных флюсах с галогенами.

Какой припой использовать: свинец или бессвинцовый?

Если вы ремонтируете или собираете электронику для использования в США, свинцовым припоем проще всего работать, и он обеспечивает самые надежные паяные соединения.Более низкий нагрев также создает меньшую тепловую нагрузку на остальную часть печатной платы. Если конечный продукт поставляется за пределы США, особенно в Европу, вам следует подумать о бессвинцовой припое. Исключением может быть электроника высокой надежности, используемая в аэрокосмической отрасли. В этом случае ознакомьтесь со спецификациями и требованиями конечного пользователя электроники. По-прежнему может потребоваться бессвинцовый припой, или могут существовать исключения, позволяющие использовать свинцовый припой.

Что такое флюс?

Подумайте о флюсе и добавке для подготовки к процессу пайки.При соединении двух металлических поверхностей вместе с припоем необходимо обеспечить хорошее металлургическое соединение, чтобы паяное соединение не рвалось, а электрическая целостность не изменялась из-за механических, температурных и других нагрузок. Флюс удаляет любое окисление, которое может присутствовать, и слегка травит поверхность, способствуя смачиванию. «Смачивание» — это процесс растекания припоя по поверхности контактов и паяльного жала, что очень важно в процессе пайки.

Какой тип флюса мне использовать?

Флюс без очистки — хороший выбор для пайки, где следует избегать очистки.Легкие остатки можно оставить на доске или удалить с помощью средства для удаления флюса. Флюс, активированный канифолью (RA), обеспечивает отличную паяемость в самых разных областях применения. Лучше всего удалить остатки после пайки из соображений эстетики и во избежание коррозии в будущем. Канифольный флюс (R) или слегка активированный канифольный флюс (RMA), как правило, можно оставить на печатной плате после пайки, если только эстетика не является проблемой. Водорастворимый флюс (OA) — это очень активный флюс, разработанный для легкого удаления деионизированной водой, как в периодической или поточной системе.Его также можно удалить изопропиловым спиртом (IPA). Очень важно счистить остатки водорастворимого флюса, так как они вызывают сильную коррозию.

Вы также можете увидеть варианты «без галогенов» или «без галогенов». Это для компаний, которые реализуют экологические инициативы или должны соблюдать ограничения по галогенам из-за нормативных или потребительских ограничений. Галогены включают хлор, фтор, йод, бром и астатин. Они могут иметь такие компромиссы, как возможность очистки, поэтому, если вам не нужно удалять галогены из вашего процесса, проще остановиться на стандартных флюсах с галогенами.

Нужно ли добавлять флюс при пайке?

При пайке простого соединения, например, двухпроводного или сквозного вывода, флюса в припое с флюсовым сердечником должно быть достаточно. Для более сложных методов пайки, таких как пайка протаскиванием нескольких выводов на компонент для поверхностного монтажа, может потребоваться добавление дополнительного флюса. Поток активируется и потребляется, когда он изначально вытекает из сердечника. Если припой обрабатывать дальше, например, когда вы протягиваете несколько выводов, вы рискуете получить холодные соединения или перемычки без дополнительного флюса.Хотя кажется, что чем больше, тем лучше, постарайтесь не наносить слишком много флюса. Избыточный флюс необходимо удалить, особенно если он не активируется полностью при нагревании до полной температуры пайки.

Сопутствующие товары:

Как нанести дополнительный флюс?

Флюс можно наносить кислотной кистью, наносить с помощью диспенсера для бутылочек с иглами или диспенсера для ручек. Хотя кажется, что чем больше, тем лучше, постарайтесь не наносить слишком много флюса. Избыточный флюс необходимо удалить, особенно если он не активируется полностью при нагревании до полной температуры пайки.

Сопутствующие товары:

Как паять?

1. Убедитесь, что паяемые поверхности чистые.
2. Включите паяльник и установите температуру выше точки плавления припоя. 600 ° -650 ° F (316 ° -343 ° C) — хорошее место для начала для припоя на основе свинца и 650 ° -700 ° F (343 ° -371 ° C) для бессвинцового припоя.
3. Прижмите наконечник к проводу и контактной точке / контактной площадке в течение нескольких секунд. Идея состоит в том, чтобы довести оба до температуры пайки одновременно.
4. Прикоснитесь проволокой припоя к выводу и контактной точке / площадке несколько раз, пока припой не потечет вокруг вывода и контакта.
5. Осмотрите паяное соединение, чтобы убедиться, что он полностью покрывает контактную поверхность и вывод. Если это сквозной вывод, отверстие должно быть заполнено, а паяные соединения должны иметь форму небольшой пирамиды.
6. При необходимости обрежьте провод ножом для резки свинца. Не обрезайте паяное соединение, так как это может повредить соединение.
7. При использовании флюса, активированного канифолью, водного флюса или если эстетический вид остатков флюса является проблемой, очистите область с помощью средства для удаления флюса.

Сопутствующие товары:

Насколько сильно нагревается паяльник?

600 ° -650 ° F (316 ° -343 ° C) — хорошее начало для припоя на основе свинца и 650 ° -700 ° F (343 ° -371 ° C) для бессвинцового припоя. Вам нужно, чтобы жало было достаточно горячим, чтобы расплавить припой, но избыточное тепло может повредить компоненты, поскольку тепло распространяется по выводам, и это сократит срок службы жала паяльника.

Как отличить хорошее паяное соединение от плохого?

Осмотрите паяное соединение, чтобы убедиться, что он полностью покрывает контактную поверхность и вывод.На что следует обратить внимание:

• Если это сквозной вывод, то отверстие должно быть заполнено, а паяные соединения должны иметь форму небольшой пирамиды.
• Если паяное соединение устанавливается на поверхность, припой должен полностью покрывать контактную площадку и окружать вывод.
• После пайки провод не должен болтаться или покачиваться.
• Припой не должен перетекать или перекрывать другие контактные точки / площадки.
• При использовании припоя на основе свинца паяное соединение должно быть блестящим.К сожалению, бессвинцовые покрытия имеют более тусклый оттенок, поэтому в этом случае это не лучший показатель.

Как выбрать лучшее паяльное жало для ремонта печатной платы?

Цель состоит в том, чтобы согласовать форму и размер наконечника с контактной площадкой. Это позволяет максимально увеличить площадь контактной поверхности и максимально быстро нагреть провод и контактную поверхность. Если вы выберете слишком большой наконечник, у вас будет больший объем наконечника для нагрева, что замедлит восстановление тепла, то есть время, необходимое для повторного нагрева наконечника после пайки соединения.Это также может повлиять на работу других компонентов и контактных площадок. Если вы выберете слишком маленький наконечник, у вас не будет достаточной площади поверхности наконечника, контактирующей с проводом, и площади контакта для эффективной передачи тепла. Это займет больше времени, что замедлит работу и может увеличить тепловую нагрузку на компонент.

Убедитесь, что вы используете паяльник и жала, предназначенные для пайки электронных плат. Наконечники, предназначенные для других применений, таких как витражи, сантехника или тяжелые электромонтажные работы, обычно намного больше, чем то, что подходит для электроники.

Жала паяльника бывают самых разных форм, чтобы обеспечить различную геометрию печатных плат:

• Заостренный или конический — Конец жала паяльника подходит к точке или вокруг плоской поверхности. Размер определяется диаметром конца, поэтому может быть от 0,1 мм до 1 мм. Эти наконечники обычно используются, когда требуется высокая точность, например, с очень тонкими безвыводными компонентами для поверхностного монтажа. Они могут быть длинными для большей досягаемости в плотной конструкции платы или более короткими микровыступами для уменьшения количества металла наконечника, который необходимо нагреть.Это может улучшить рекуперацию тепла. Концы наконечников также можно согнуть, чтобы не мешать другим компонентам или областям контакта.
• Лезвие или нож — Наконечник лезвия обычно используется для плавной пайки, когда припой протягивается через несколько контактных площадок. Это обычное явление при пайке компонентов технологии поверхностного монтажа (SMT). Размер измеряется по длине лезвия и может составлять 6,3 мм (1/4 дюйма) или больше.
• Зубило или отвертка — Зубило позволяет нагревать большую площадь контакта, что так полезно для сквозных паяных соединений.Длина может быть разной, а также может быть гнутой, как с коническим наконечником. Размер в основном определяется как длина плоского участка, но глубина или толщина кончика также могут варьироваться. Они могут быть такими маленькими, что выглядят почти как острие, размером менее 1 мм и шириной от 5 до 6 мм.
• Bevel — Наконечник со скошенной кромкой имеет плоский овальный конец, расположенный под углом. Представьте себе металлический стержень, который представляет собой поперечное сечение под углом. Размер определяется диаметром «стержня» или вала, а иногда и углом скоса.Фаска может быть от 1 мм до 4 мм или больше.
• Наконечники Flow — Наконечники Flow похожи по конструкции на скошенные, но вместо плоской поверхности это небольшие углубления или чашки. Его также называют «мини-волнообразным наконечником», и он обычно используется для пайки волной, как описано выше.

Сопутствующие товары:

Можно ли установить максимальную температуру нагрева для ускорения пайки?

В пайке, как и во всем остальном, главное — скорость. Операторы увеличивают температуру пайки, чтобы ускорить отвод тепла.Это позволяет им быстрее переходить от одного паяного соединения к другому. Уловка — чем выше нагрев, тем короче срок службы наконечника. Конечно, паяльные станции могут нагреться до 900 ° F, но 750 ° F — это самый высокий уровень, который вам нужен для бессвинцового провода. Дополнительный нагрев может также излишне нагружать компоненты, увеличивая вероятность выхода печатной платы из строя в дальнейшем.

Почему припой стекает с жала?

Это признак того, что жало паяльника нужно почистить, так что жало «холодное» (хотя оно еще очень горячее, так что не трогайте!).Когда со временем накапливаются флюс и окисление, тепло не передается так эффективно, и припой не смачивается и не течет по наконечнику должным образом. Припой будет плавиться, но просто стечь с кончика. Это затрудняет переход к пайке вокруг контактных участков так, как вам это может понадобиться.

Как почистить паяльник?

Паяльные станции обычно поставляются с губкой и / или латунной площадкой «brillo». Цель состоит в том, чтобы удалить излишки флюса и припоя с наконечника.Если слишком много флюса накапливается и пригорает на жало паяльника, оно в конечном итоге высыхает и становится непригодным для использования (но не обязательно безвозвратно). Если инструменты для чистки наконечников не используются должным образом, они могут принести больше вреда, чем пользы. Выбирая губку, убедитесь, что она сделана из натуральной целлюлозы (например, губки Plato). Синтетические губки плавятся на жало паяльника и могут сократить срок его службы. Используйте чистую деионизированную воду. Водопроводная вода может содержать минералы, которые могут накапливаться на наконечнике. Когда вы пропитаете губку, отожмите ее, чтобы она не промокла.Слишком много воды может увеличить термическое напряжение наконечника и замедлить восстановление наконечника.

Когда жало паяльника почернело от запекания флюса и больше не смачивается должным образом, пришло время для чистки инструментов в крайнем случае. Тонировщик для наконечников (Plato # TT-95) представляет собой комбинацию бессвинцового припоя и очистителя. Пока паяльник нагревается до полной температуры, обваляйте его в растворителе для жала. По мере того, как вы катите его, он должен измениться с черного на блестящий серебристый, так как запеченный флюс будет счищен.Затем сотрите излишки красителя с жала и сетчатки с помощью проволочного припоя. Не позволяйте названию ввести вас в заблуждение — «средство для ухода за наконечниками» не предназначено для того, чтобы оставлять их на наконечнике.

Также доступны полировальные стержни, которые используются для очистки наконечника от остатков флюса. Это следует использовать только в крайнем случае, потому что вы будете удалять железо вместе с пригоревшим флюсом. Как только на наконечнике появляются точечные дефекты, настоящие дыры в утюге, пора заменять.

Сопутствующие товары:

Что лучше для чистки жала паяльника: латунная «губка» или губка?

Как и все остальное, у каждого есть свои плюсы и минусы:

Латунный очиститель наконечников

• Pro-Быстрый и простой в использовании, не требует насыщения водой и не подвергает паяльник термическому удару.
• Con — Абразивен, хотя латунь на конце наконечника мягче железа. Он имеет больше склонности к царапинам на хромовом покрытии, что не позволяет припою намочить наконечник. Это могло позволить коррозии проникнуть под покрытие, сократив срок службы наконечника.

Не забудьте использовать проталкивающие движения с помощью латунного очистителя наконечников. Протирание поверхности увеличивает вероятность выплескивания расплавленного припоя.

Целлюлозная губка

• Pro — это эффективный и быстрый способ очистки насадки.Они имеют разные отверстия или прорези, чтобы сделать это еще быстрее и проще, а также для предотвращения выброса расплавленного припоя.
• Con — Охлаждает наконечник, поэтому требуется повторный нагрев наконечника. Это также может привести к термическому удару насадки, особенно если губка слишком пропитана. Это может сократить срок службы наконечника из-за микротрещин в металлическом покрытии.

Убедитесь, что вы используете целлюлозную губку, предназначенную для чистки жала паяльника. Целлюлоза — это натуральный материал, получаемый из древесной массы.Он не расплавится и не повредит жало паяльника, как синтетическая губка. Губка не должна быть влажной, а только слегка влажной. После насыщения деионизированной (ДИ) водой тщательно отожмите его. Рекомендуется использовать деионизированную воду для предотвращения накопления минералов на жало паяльника. После очистки жала паяльника не забудьте расплавить небольшое количество припоя на конце жала. Это предотвращает коррозию рабочего конца наконечника, который является железом, под воздействием воздуха в течение определенного периода времени.Сопутствующие товары:

Следует ли счистить весь припой с жала паяльника после завершения пайки? Перед тем, как положить паяльник обратно в держатель, принято протирать его. Это обнажит необработанное железо на рабочем конце наконечника, которое начнет ржаветь на открытом воздухе. Добавьте в смесь остаточный флюс, и у вас будет преждевременно изъеденное паяльное жало. Перед тем, как сделать перерыв или остановиться на день, сотрите остаточный флюс, припой и сетчатку, нанеся свежий припой на конец наконечника.

Что я могу сделать, чтобы продлить срок службы паяльного жала?

С момента перехода от свинца к бессвинцовым припоям частой жалобой был короткий срок службы наконечников. Более высокая температура, необходимая для бессвинцовых припоев и флюса с большей активностью, приводит к более быстрому выгоранию наконечника. Часто наконечники чернеют, а припой просто стекает с конца наконечника. Его также называют «холодным наконечником», но старайтесь не прикасаться к нему голыми пальцами!

Жала паяльника имеют медный сердечник, который передает тепло от нагревательного элемента к рабочему концу (кончику жала).Поскольку медь очень мягкая, легко корродирует и изнашивается, для покрытия меди используются другие металлы, включая внешний слой железа. Хотя железо очень твердое, со временем оно все равно подвергнется коррозии. Кроме того, его можно покрыть флюсом и другими загрязнениями, которые могут вызвать обезвоживание. Коррозия и обезвоживание замедлят пайку и в конечном итоге потребуют утилизации жала. Хотя все наконечники будут выброшены в мусорное ведро, оператор может предпринять несколько шагов, чтобы продлить срок службы наконечников:

1. Убавить огонь
2. Правильно очистить наконечник
3. Лужить жало паяльника
4. Используйте специальные инструменты для очистки

Если оставить паяльную станцию ​​более чем на 5 минут, выключите ее.Когда вы оставляете станцию ​​включенной, жало остается при температуре пайки, что еще больше сокращает срок службы жала. Современное паяльное оборудование нагревается до температуры пайки за секунды, поэтому экономия времени не стоит сокращения срока службы жала.

Сопутствующие товары:

Когда следует выбрасывать старое паяльное жало?

Когда наконечник черный и влажный (припой не прилипает к нему), это называется «холодным наконечником», его обычно можно очистить и использовать снова. Как только появится точечная коррозия и видимая коррозия, пришло время заменить насадку.Снаружи жало паяльника покрыто железом поверх теплопроводящей меди. Это защищает мягкую, подверженную коррозии медь от агрессивных флюсов. Как только флюс пройдет через ямы через железное покрытие, наконечник быстро разъедается.

Как избежать коррозии печатной платы после завершения пайки?

Остатки флюса могут вызвать рост дендритов и коррозию на сборках печатных плат, поэтому убедитесь, что вы используете передовые методы, и очистите плату.В конце концов, компоненты были заменены, а излишки припоя удалены…

• Тщательно очистите поверхность качественным средством для удаления флюса.
• Наклоните доску, чтобы очиститель и остатки стекали.
• При необходимости используйте щетку из конского волоса или безворсовую салфетку, чтобы аккуратно протереть печатную плату, а затем промойте ее.
• При использовании салфетки убедитесь, что она не оставляет волокон на печатной плате, что может вызвать проблемы в дальнейшем.

Это необязательный шаг для флюса без очистки, но все же хорошая идея для густонаселенных плат или плат высокого напряжения.Это абсолютно необходимо, независимо от типа флюса, если после ремонта вы планируете нанести защитное покрытие.

Сопутствующие товары:

10 советов по хорошей пайке

1. Начните с чистой поверхности.
2. Подберите размер припоя для проволоки к тому, что вы паяете.
3. Подберите жало паяльника к тому, что вы паяете.
4. Тщательно выбирайте припой и флюс.
5. Держите наконечник чистым и луженым.
6. Выберите температуру пайки, достаточно высокую для эффективного плавления припоя, но не слишком высокую.
7. Удерживайте жало паяльника на выводе и контактной точке / площадке, пока оба не нагреются до температуры.
8. Нанесите достаточно припоя, чтобы покрыть контактную площадку и окружить провод.
9. При необходимости обрежьте выводы острым ножом для свинцовых ножей и не задевайте паяные соединения.
10. Удалите остатки флюса в зоне пайки с помощью качественного съемника флюса.

Сопутствующие товары:

Как чистить и обслуживать паяльник

Паяльник — удобный инструмент, если вы работаете с большим количеством электромонтажных работ. Он обеспечивает удобный способ подключения к электросети, хотя некоторые также используют его для поделок и хобби. Когда вы впервые покупаете паяльник, вам нужно сделать несколько вещей, чтобы подготовить его к эксплуатации на всю жизнь.

Как впервые залудить паяльник

Что такое «лужение» при пайке? Хотя этот термин может относиться к нескольким вещам, это первое, что вам нужно сделать, когда вы приобретете новый паяльник.Во время лужения слой припоя расплавляется на любых металлических деталях, с которыми вы работаете, но в данном случае это относится к распределению припоя по кончику утюга.

Жало паяльника покрыто железом. Это покрытие может окисляться — процесс коррозии, который происходит, когда металл подвергается воздействию кислорода. Чтобы этого не произошло, важно содержать наконечник в чистоте и обрабатывать его. Покрытие наконечника паяльника тонким слоем припоя и нанесение припоя на чистый наконечник перед выключением паяльника помогут предотвратить окисление, поскольку сам припой устойчив к окислительным и коррозионным воздействиям.

3 этапа лужения паяльника

Шаг 1: Установите температуру на паяльнике.

Идеальная рабочая температура для паяльников обычно составляет 500 — 600 ° F. Она может варьироваться в зависимости от припоя и проволоки, с которыми вы работаете, но это должна быть разумная температура, при которой ваш утюг можно будет лужить.

Шаг 2: Выберите правильный припой.

Flux — химическое чистящее средство, используемое при работе с металлами.Вы можете купить флюс отдельно, но многие припои уже имеют сердечник из флюса. Это лучший тип припоя для сохранения кончика паяльника.

Шаг 3. Держите наконечник в чистоте.

Во время пайки используйте влажную губку, чтобы держать кончик паяльника чистым. Продолжайте наносить на утюг тонкий слой припоя с флюсовым сердечником. Когда работа будет завершена, нанесите последний тонкий слой припоя на наконечник и дайте ему остыть.

Как чистить паяльник?

Несоблюдение правил содержания паяльника в чистоте может привести к ряду проблем, включая снижение производительности и коррозию.Когда ваш паяльник подвергается коррозии, это препятствует плавному стеканию припоя с кончика паяльника. Как узнать, что жало паяльника плохое? Скорее всего, плохой наконечник на самом деле просто заржавел. Коррозия вызовет комкование припоя на наконечнике. Это явный признак того, что ваше паяльное жало плохое, но это не значит, что его нельзя исправить с помощью надлежащей очистки. Выполните следующие действия, чтобы очистить паяльник.

3 шага к чистому паяльнику

Шаг 1: Нанесите припой.

Если вы используете припой с флюсовым сердечником, начните чистку паяльника, выполнив указанные выше действия по лужению. Флюс в припое поможет частично удалить коррозию.

Шаг 2: Во время использования используйте влажную губку.

Обычной практикой при пайке является использование влажной губки во время пайки. Сохранение чистоты паяльного жала во время использования поможет предотвратить неконтролируемую коррозию.

Шаг 3. Используйте сухой скраб.

Для очистки паяльника можно использовать стальную вату.Существуют также специальные скрабы, предназначенные для устранения коррозии и различных загрязнений.

Важно отметить, что вы не хотите чрезмерно чистить жало паяльника. Флюс может образовывать на кончике черные остатки. Лучше оставить этот остаток, чем пытаться соскрести его и повредить наконечник. Если после очистки паяльник по-прежнему не работает, возможно, в его покрытии есть трещина или отверстие. Жала паяльника содержат медь внутри.Обратите внимание на медный оттенок, осматривая наконечник на предмет трещин или отверстий. Вам следует заменить поврежденный наконечник.

No related posts.
