Как работает электросчетчик: Как работает счетчик электроэнергии — как самостоятельно проверить правильно ли работает двухтарифный счетчик электроэнергии

Как работает счетчик электроэнергии — как самостоятельно проверить правильно ли работает двухтарифный счетчик электроэнергии

Любой житель мегаполиса заинтересован в экономии электроэнергии – в наш век технического и информационного прогресса практически каждая квартира наполняется большим количеством домашней бытовой техники. Сделать это выгодно можно с помощью двухтарифного электронного счетчика, разработанного специально для экономии ваших средств.

Принцип работы двухтарифного электронного счетчика

Главным отличием двухтарифного электросчетчика от обычного однофазного является особенность его работы: днем и ночью стоимость 1 кВт электроэнергии будет отличаться. Ночью тариф будет несколько ниже, чем днем.

Сделано это с одной целью – снизить нагрузку на электроподстанции. Низкая цена на электроэнергию будет стимулировать некоторых потребителей пользоваться некоторыми электроприборами ночью, тем самым уменьшая нагрузку на сеть.

Несомненными преимуществами двухтарифного типа электросчетчиков, работающих по принципу «день-ночь» считаются:

• Возможность сэкономить на коммунальных платежах
• Снижение нагрузки на электростанцию
• Снижение вредного влияния на окружающую среду – неравномерное потребление топлива на электростанциях в разное время суток. Днем и вечером загрязнение происходит крайне интенсивно

Наряду с преимуществами у двухтарифного электросчетчика существуют и некоторые недостатки:

• Не везде разница в тарифах ощутима и выгодна
• После подключения двухтарифного счетчика учета электричества следует правильно эксплуатировать бытовые приборы, иначе ни о какой экономии не будет идти и речи

Способы проверки правильности работы двухфазного электронного счетчика

Плату за электроэнергию потребители производят по показаниям электросчетчиков. Однако известны случаи, когда приборы учета электричества по ряду причин дают сбои. Проверить, правильно ли работает ваш энергосчетчик, можно самостоятельно, без вызова на дом специалиста энергоучастка.

Проверка электросчетчика – это выявление возможной разницы между реальными показаниями и показаниями, которые списываются с табло прибора.

Каким образом можно проверить, правильно ли работает двухфазный электронный счетчик:

1 способ – самый важный – проверка правильности подсоединения счетчика

2 способ – самоход

Самоход – это способ поиска неисправности в работе прибора, когда лампочка светового указателя двухтарифного электронного счетчика начинает непрерывно сигналить при недоступности нагрузки на энергосеть и наличию в ней напряжения.

Проверить самоход правильно достаточно просто. Оставьте подключенным вводную и отсоедините питание всех отходящих от щитка коммутаты.

Теперь необходимо внимательно проследить за работой электросчетчика – если самохода нет, то лампочка светового указателя электронного счетчика моргнет не более одного раза – счетчик работает правильно.

3 способ – энергопотребляющий прибор и секундомер

Отключаем от сети все электроприборы и включаем все выходящие из щитка автоматы. Для точности определения показаний счетчика используем обычную лампу накаливания с мощностью 100 Вт. Возьмем три лампы общей мощностью в 300 Вт. Энергосберегающие лампы использовать крайне нежелательно, т.к. они способствуют появлению сбоев в показаниях счетчика.

Подготовьте секундомер и при включенных лампах (300 Вт) засеките время интервала десяти сигналов лампочки светового указателя электронного двухфазного счетчика.

4 способ – число передачи

Число передачи – это то количество световых миганий, которые наблюдаются на протяжении одного часа при нагрузке в 1 кВт.

Измерение показаний электронного счетчика производится в соответствии со следующими единицами измерения — .

Посмотреть показания счетчика можно на его лицевом табло.

Это одни из наиболее простых и популярных способов проверки правильности работы счетчика системы «день-ночь». Существуют и иные методы – с использованием расчетных формул для выявления процента погрешности работы счетчика.

Что делать, если электросчетчик, работающий по принципу «день-ночь», неисправен

В случае выявления большой погрешности, которая отразится на разнице в оплате по тарифу, двухтарифный электронный счетчик необходимо заменить.

В случае если вы не уверены в своих расчетах, можно вызвать специалиста теплосети, который выполнит перерасчет и выдаст предписание, если счетчик не пройдет процедуру проверки.

Выгодно ли подключать двухтарифный электронный счетчик

Сегодня большинство домашних приборов и систем работают круглосуточно (холодильник, система отопления полов, крыши и т. п.). Поэтому установка электросчетчиков, работающих по принципу «день-ночь», в таком случае станет выгодным решением, которое поможет вам сэкономить ваши средства.

Электросчетчики. Виды и работа. Как выбрать и применение

Любая квартира или дом должны быть оборудованы устройствами учета потребления различных ресурсов, стоящих денег. Счетчики тепла и воды допускается не устанавливать, либо можно поставить их позже. А вот электросчетчики должны быть обязательно.

Электросчетчики расхода электрической энергии являются основным устройством, учитывающим ее потребление. По показаниям этого счетчика начисляется оплата за электроэнергию. Поэтому, необходимо знать, какой тип прибора лучше для вашего дома или квартиры. Энергетические компании постоянно пытаются всеми средствами навязать нам установку новых счетчиков энергии.

Старые электросчетчики класса 2,5 не способных учесть расход электроэнергии минимальной мощности, например, электронных устройств, включенных в дежурном режиме. У последних моделей счетчиков имеется класс точности от 0,5 до 2. Давайте разберемся, какие виды счетчиков энергии существуют, и какой прибор подойдет для вашего жилья или другого объекта, потребляющего электричество.

Электросчетчики разделяются по следующим типам:

• Индукционные.
• Электронные.

Индукционные электрические счетчики

Электрический счетчик индукционного типа работает по принципу магнитного поля, образующегося двумя катушками: напряжения и тока. Магнитное поле воздействует на диск, и заставляет его совершать вращательное движение. Диск в свою очередь приводит в действие счетный механизм. При повышении напряжения и тока в сети диск будет вращаться быстрее, и накручивать показания расхода энергии.

Точность таких приборов оставляет желать лучшего, и равна 2,5. Но такие счетчики считаются одними из самых надежных, недаром у них срок гарантии 15 лет.

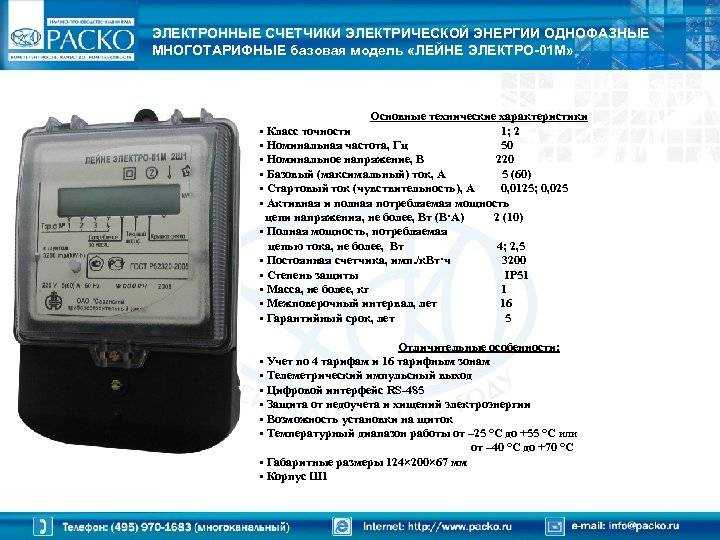

Электронные электросчетчики

Такой тип устройства действует непосредственно, измеряя силу тока и напряжение в сети. Никаких промежуточных звеньев и механизмов у него нет, поэтому и потери точности также нет. Параметры выдаются на дисплей и сохраняются в памяти счетчика в цифровом виде.

Перечислим достоинства электронных счетчиков:

• Компактные размеры.
• Функция проведения учета по нескольким тарифам.
• Возможность дополнительной установки микросхемы для повышения класса точности.
• Точное и быстрое определение показаний, так как прибор оснащен цифровым дисплеем.
• Обмануть такой счетчик очень трудно, из-за возможности самокорректировки показаний.
• Стандартный обычный интерфейс позволяет применять счетчики в системах автоматического учета и контроля.

Из недостатков следует отметить недостаточную надежность в сравнении с счетчиками индукционного типа, а также повышенная стоимость.

Однотарифные и многотарифные

Счетчик, учитывающий расход электричества по одному тарифу не имеет каких-либо особенностей, так как работает только по одному типу учета.

Подробнее можно рассмотреть двухтарифные электросчетчики. Сегодня многие люди хотят сэкономить электричество, чтобы платить за него как можно меньше. Это связано с производством бытовой техники повышенной мощности. За месяц пользования такой техникой накручивается внушительная сумма денег. Если установить счетчик на два тарифа, то можно сэкономить немного денег.

Принцип работы

Действие счетчика заключается в том, что стоимость электроэнергии в разное время суток различна.

В этом имеют интерес электростанции, которые производят электричество. Утром и вечером нагрузка на электростанцию повышается, так как потребители в это время больше пользуются электричеством. В итоге электростанция вынуждена работать неравномерно. Это влияет на износ оборудования, расход топлива и т.д. Поэтому ввели двухтарифные счетчики.

Днем они работают таким образом, что в разное время суток стоимость электроэнергии различается. Это дает определенный стимул потребителям применять бытовые приборы в то время, когда это им выгоднее.

Преимущества

• Экономия денежных средств. Прибор окупается за 1 год.
• Помощь для электростанций в снижении ремонтных работ и экономии топлива.
• Уменьшение вредных выбросов, загрязнения атмосферы.

Обычно два последних пункта не играют роли для потребителя, поэтому остается одно основное достоинство – экономия денег.

Недостатки

• Не для всех регионов стоимость электричества вечером и днем выгодна для рядового потребителя.
• После установки счетчика с двумя тарифами учета нужно уметь правильно использовать бытовую технику, в противном случае экономия будет равна нулю.

Однофазные и трехфазные

Устанавливается один из типов счетчика, в зависимости от типа сети питания в доме.

Класс точности

Это свойство прибора определяет погрешность в процентах во время учета энергии. Сегодня по правилам нужно использовать счетчики класса точности не менее 2.

Мощность

Это одна из важных характеристик. Ее необходимо учитывать при выборе прибора, основываясь на расчете потребления мощности за сутки от потребителей, то есть, какая общая нагрузка по току образуется у вас в квартире. В продаже имеются счетчики для нагрузки по току 5-100 ампер.

Метод крепления

Современные электрические счетчики фиксируются на DIN рейку, либо на болты.

Условия использования

Есть электросчетчики, которые можно использовать только в теплых отапливаемых помещениях, но имеются и уличные исполнения моделей приборов. Вы должны сами выбрать, для каких условий лучше подойдет прибор.

Какой счетчик выбрать

Во-первых, учитывайте характеристики мощности счетчика. Чтобы сделать правильный выбор по мощности, а правильнее будет сказать, по силе тока, нужно рассчитать, с какими устройствами вы будете работать дома. Обычно в инструкции на бытовую технику указывают мощность в киловаттах.

Сложите все мощности устройств, сделайте небольшой запас на случай приобретения дополнительных бытовых приборов. Если общая мощность получилась не выше 10 киловатт, то приобретайте модель на 60 ампер. Если мощность за сутки получается более 10 киловатт, то необходимо купить счетчик на 100 ампер.

Во-вторых, решите для себя, электронный прибор, либо механический, 1-тарифный, либо 2-тарифный. Это вы должны решить самостоятельно, так как у всех разные финансовые возможности и предпочтения. При возникновении трудностей с выбором, лучше обратиться к специалистам.

Для дачного участка рекомендуется выбирать однотарифное исполнение прибора, так как экономить энергию один раз в неделю нецелесообразно, а в остальное время получится переплата за дневной тариф.

В-третьих, необходимо выбрать прибор по типу крепления. Рекомендуется исполнение с креплением на DIN рейку, так как это универсальное крепление.

В-четвертых, производитель прибора играет далеко не последнюю роль. Качественные изделия можно найти только известных отечественных и зарубежных производителей, пользующихся популярностью. Перед этим лучше почитать отзывы людей о разных моделях, так как лучшим оценщиком являются люди, которые уже применили в работу разные модели устройств.

Полезные советы по выбору

• Для гаража лучше выбрать прибор более мощный, так как возможно подключение мощного электроинструмента, причем сразу несколько штук.
• При покупке счетчика обращайте внимание на дату поверки, которая обычно указана в паспорте, а также пломбировку корпуса. Дата поверки должна быть менее 2-х лет для 1-фазного исполнения, и менее 1 года для 3-фазного исполнения.
• Вам могут предлагать приобрести счетчик с автоматической системой учета, заплатив за это больше денег. Эта функция никакой пользы для вас не даст, так как она облегчает контроль показаний только энергосбыту. Для вас это окажется обычной переплатой денег.
• Отечественные производители изготавливают электросчетчики с хорошим качеством, не хуже импортных моделей. Подробно ознакомьтесь с моделями электросчетчиков, отзывами о них на различных форумах, сделайте выбор наиболее дешевого образца, но не уступающего по надежности.
• Нельзя забывать и о возможном ремонте изделия. Необходимо найти информацию о ремонтопригодности выбранного вами устройства, о его стоимости и технического обслуживания.
• Важным моментом является выбор прибора учета по его шумности, так как после установки различные устройства могут создавать неприятные звуки и шумы.
• Электросчетчики индукционного типа имеют малый период между поверками, поэтому лучше приобрести прибор с электронной начинкой, у которого межповерочный период наиболее длительный. Этим вы сэкономите финансовые расходы на оплату обязательной процедуры поверки электросчетчика.
• Счетчики с механическим устройством счета многие умельцы научились отматывать, и этим нарушать законодательство. Однако в России все еще продолжается пользоваться некоторой популярностью такая «экономия» денег на обмане компаний, обеспечивающих электроэнергией население.
• Если сделали все-таки выбор электросчетчика с механической конструкцией счетного механизма, то перед приобретением обязательно проверьте его. Эта процедура проверки производится следующим образом: прокрутите слегка диск от руки, если диск продолжает вращаться по инерции, это свидетельствует о исправности механизма и годности его к эксплуатации. Если же диск заедает, либо не вращается свободно по инерции, то это считается неисправностью. От такой покупки лучше отказаться.

Похожие темы:

• Замена счетчика электроэнергии. Правила и этапы замены
• Двухтарифные счетчики. Виды и особенности. Работа и как выбрать
• Счетчики электроэнергии. Однотарифные и многотарифные
• Система АСКУЭ. Что это и как работает. Электронный счетчик
• Умные счетчики. Устройство и применение. Особенности

Типы электрических счетчиков и принцип их работы

Когда вы подумаете, как трудно должно быть измерить то, что вы не можете видеть, не можете попробовать на вкус, не можете схватить, не можете обонять и не можете слышать, вы поймете, насколько это было большим достижением для инженеры, такие как Оливер Шалленбергер из Westinghouse, изобрели электросчетчик, измеряющий ватт-часы.

Существует больше типов счетчиков, детекторов и измерительных устройств, чем можно было бы перечислить здесь, но мы перечислим некоторые из наиболее выдающихся, которые действительно изменили наш мир.

Счетчик ватт-часов

Это один из самых важных счетчиков, когда-либо изобретенных. Он измеряет количество переменного тока, используемого в установленный период времени. Благодаря точному способу измерения мощности, разработанному в 1888 году, электрическая сеть стала более экономичной, и в 1890-х годах электротехническая промышленность процветала. Что касается бизнеса, необходимо было измерять использование, чтобы справедливо взимать плату с клиентов. В традиционном счетчике ватт-часов использовался диск, который вращается за счет электромагнитных полей, создаваемых током, протекающим по специально размещенным катушкам. Счетчик измерял количество оборотов. Чем больше энергии используется, тем быстрее вращается диск.

Базовый индукционный счетчик ватт-часов, хотя и немного более сложный, может быть похож на небольшой электродвигатель, работающий со скоростью, пропорциональной количеству электроэнергии, проходящей через него. На самом деле он имеет два набора катушек, один для взаимодействия потенциального потока, а другой для взаимодействия текущего потока с измерительным диском или ротором. Двигатель вращает диск внутри счетчика, который приводит в движение серию шестерен, которые перемещают циферблаты на регистре. Эти циферблаты — это то, на что считыватели счетчиков смотрят каждый месяц, чтобы определить количество электроэнергии, потребленной в этом месяце.

Вольтметр

Измеряет напряжение (электрический потенциал) в цепи. Вольтметры измеряют разницу напряжений между двумя точками, например, между двумя точками в цепи. Типичный вольтметр имеет две клеммы, соединенные с проводами или «выводами». Поместите кончик одного электрода в одну из проверяемых точек, а кончик другого — в другую, и глюкометр покажет разницу.

Осциллограф

Этот измеритель чрезвычайно полезен, поскольку он может отображать форму сигнала (напряжения или тока) в цепи, с которой вы работаете. Вы можете взять повторяющийся сигнал и отобразить его в виде статической линии на экране, это может позволить человеку увидеть шаблон, который ранее был ненаблюдаем из-за его прохождения на высокой скорости.

Твердотельные счетчики

С конца 1970-х годов электронные технологии пытались воспроизвести принцип индукционного измерения без электромагнитных компонентов, то есть без диска, шестерен и циферблатов. Они состоят из четырех основных компонентов: датчиков, умножителей, числового преобразователя и регистров.

Датчики обеспечивают средства подачи пропорционального напряжения и пропорционального тока в измерительную цепь (сегодня это микрокомпонент). Умножители — это процессор, в котором значения напряжения и тока умножаются для получения значения мощности, а числовой преобразователь — это место, где эти числа переводятся в удобочитаемую форму, которую могут обрабатывать регистры. Регистры на последнем этапе принимают переведенные числа и отображают их или передают в единицах, пригодных для измерения.

Это упрощенный вид современного электронного счетчика, у нас отсутствует множество других компонентов, таких как мультиплексоры, аналого-цифровые преобразователи, микропроцессоры, внутренние часы, суперконденсаторы, дисплеи, коммуникационные платы, платы ввода и вывода.

В современных электронных измерительных технологиях используется дискретизация цифровых сигналов аналоговых значений напряжения и тока и преобразование их в серию цифровых значений или серию выборок. Чем больше выборок за определенный период времени, тем точнее показания. Эта технология позволила счетчикам предоставлять пользователю более ценные данные, чем когда-либо прежде; в то время как электромагнитный счетчик обеспечивает реальную энергию (кВтч), счетчики сегодня обеспечивают напряжение, ток, коэффициент мощности, реальную мощность и энергию, полную мощность и энергию, реактивную мощность и энергию, гармонические искажения и, в некоторых случаях, захват волн и событий.

Интеллектуальные счетчики энергии

Это передовая технология измерения, включающая размещение интеллектуальных счетчиков для считывания, обработки и возврата ценных данных поставщикам и клиентам. Он измеряет потребление энергии в режиме реального времени, что позволяет участвовать в программах Demand Response, чтобы сделать сеть более стабильной. Накопление точек данных из нескольких точек и нескольких клиентов также дает возможность уточнять алгоритмы прогнозирования будущего потребления электроэнергии, что делает однонаправленную сеть более интеллектуальной. Системы интеллектуального учета используют передовые технологии системы измерения инфраструктуры для повышения производительности.

Еще одним преимуществом электронной технологии является уменьшение размера и стоимости, что открывает двери для субсчетчиков, предоставляя аналогичные преимущества для здания, владельцев и менеджеров по энергетике.



Как работает электросчетчик | ElectronicsBeliever

Как работает электросчетчик? Электросчетчик фиксирует потребление электроэнергии потребителем. Энергия есть произведение силы и времени. Возможно, вы уже слышали о термине «киловатт-час». Это единица энергии, измеряемая электросчетчиками. Рассматриваемая мощность представляет собой реальную или истинную мощность, потребляемую пользователями.

Существует два распространенных типа электросчетчиков. Один аналоговый, второй цифровой. Существует также так называемый гибридный счетчик, представляющий собой комбинацию аналогового и цифрового счетчика. Аналоговые и цифровые лучше понять с точки зрения их отображения.

Аналоговый счетчик показывает только показания часов, и вы будете читать и интерпретировать числа, прежде чем вы, наконец, сможете получить окончательные показания. Пример ниже:

Цифровой счетчик прост и понятен, поскольку цифры уже представлены в удобочитаемой числовой форме. Пример цифрового счетчика ниже.

Электросчетчики устанавливаются в стенах домов или зданий. В некоторых местах они устанавливаются над землей, например, на вершине электрического столба, чтобы предотвратить его несанкционированное вмешательство. Подделка счетчиков очень распространена в некоторых местах. Ниже на рисунке показаны некоторые электросчетчики, установленные в верхней части столба.

(любезно предоставлено Manila Times)

Как работает электросчетчик – объяснение

Электросчетчик измеряет энергию, потребляемую пользователями. Энергия является продуктом реальной или истинной силы и времени. Позвольте мне сделать здесь простую математику.

Энергия = Реальная мощность X время

Единица электрического счетчика выражается в киловатт-часах (кВт-час). Как только вы уже знаете свое потребление энергии, умножьте это на цену за кВт-ч. Например, вы потребляете 200 кВт-ч в месяц, а стоимость каждого кВт-ч составляет 0,1 доллара США, тогда ваш общий счет составляет 200 кВт-час X 0,1 доллара США = 20 долларов США.

Что такое настоящая или истинная сила?

Судя по самому термину, это реальное энергопотребление конечного пользователя. Существует ли так называемая нереальная власть? Ответ ДА. Существуют так называемые реактивная и полная мощности. Позвольте мне сделать немного математики, чтобы объяснить это дальше.

Ниже я сделал иллюстрацию, которая связывает эти три типа силы. Истинная мощность — это фактическая мощность, которую потребляет каждое устройство. Реактивная мощность называется мнимой мощностью, которая обычно возникает во время генерации. В то время как кажущаяся мощность представляет собой векторную сумму двух упомянутых мощностей.

Электросчетчики учитывают только реальную мощность. Чтобы избавиться от реактивной мощности, истинная мощность всегда имеет множитель, который является так называемым «коэффициентом мощности». Математически истинная степень равна 9.0003

Фактическая мощность = Полная мощность X Коэффициент мощности = Напряжение X Ток X Коэффициент мощности

Коэффициент мощности может быть выражен как

Коэффициент мощности = косинус θ = Фактическая мощность / Полная мощность к Потребителю?

Электросчетчик измеряет входное напряжение, ток и коэффициент мощности. Это всегда три элемента, чтобы получить реальную или истинную силу. Электрический счетчик всегда следует приведенному ниже уравнению.

Истинная мощность = Полная мощность X Коэффициент мощности = Напряжение X Ток X Коэффициент мощности

Мощность, показываемая измерителем, — это не только просто напряжение и ток, которые можно измерить с помощью тестера. Третьим очень важным элементом является так называемый коэффициент мощности.

Сколько на самом деле платят потребители?

Фактически платить за энергию будет потребитель. Энергия — это общая потребляемая реальная мощность или киловатты, умноженные на общее количество часов за определенный период, скажем, за месяц. Вы можете часто слышать или читать о термине «киловатт-час» или сокращенно «кВт-час». Цена энергии основана на кВт-ч. Например, вы потребляете 100 кВт-ч, а цена за кВт-ч составляет 1 доллар, тогда вы заплатите 100 долларов.

Потребитель будет платить только за фактически потребленную мощность. Другими словами, он будет платить только за мощность, полученную от места установки счетчика. Предположим, что счетчик расположен в 10 метрах от вашего дома, тогда любая энергия, потребляемая в пределах 10 метров от вашего дома, будет взиматься с вас. Расположение счетчика особенно важно при высоких токовых нагрузках и низком коэффициенте мощности.
