Воздушный обратный клапан на вентиляцию

Содержание:

1. Особенности установки
2. Использование в разных вентиляционных системах
3. Использование в ванной и кухне
4. Выбор обратного клапана
5. Типы промышленных устройств
6. Особенности монтажа

Для того, чтобы минимизировать возможность захода в квартиру, офис или производственный цех посторонних неприятных запахов по вентиляционным каналом рекомендуется произвести монтаж такого элемента, как обратный клапан на вентиляцию. Это устройство позволяет заблокировать движение воздушного потока при обратной тяге и способствует тому, чтобы отработанный воздух более качественно ликвидировался из помещений.

Обратный клапан для установки на вентиляцию: основные разновидности устройств и их принцип действия

Конструкция и конфигурация представленного предмета достаточно просты. Устройство оснащено лопастями, которые размещаются на одной оси с такой конфигурацией, которая позволит воздушному потоку двигаться исключительно в одном направлении.

В случае, если реализуется смена движения потока, клапан закрывается. Помимо опции блокировки обратного потока, возможна регуляция приточного объема поступающих воздушных масс. Это осуществляется благодаря изменению сечения воздуховода вентиляции.

Такой продукт, как воздушный обратный клапан представлен на рынке в нескольких разных видах. Они различаются по ряду технический параметров и критерий:

• Материал. Может быть произведен из самых разнообразных материалов – от оцинкованного металла до пластмассы, предпочтение отдается в зависимости от разновидности вентиляции.
• Форма. Может быть прямоугольной либо круглой. Подобрать подходящую можно исходя из типа воздуховода – нужно обращать внимание на форму его выхода и размер сечения. Для домашнего использования изготавливаются изделия с радиусом от 50 миллиметров и выше. В производственных и промышленных нуждах, на складах могут использоваться обратные клапаны на вентиляцию, размер которых достигает одного метра в диаметре.
• Метод управления. Предмет может управляться электрически или вручную. Первый тип при установке интегрируется в систему приточно-вытяжной вентиляции и функционирует в комплексе с прочими элементами. Его работа осуществляется автоматически. Ручной клапан немного сложнее в управлении – для его использования необходимо применение задвижки или рычага.
• Пропускная способность. Величина объема воздуха, который будет проходить через элемент за определенное количество времени может быть различной. Изделия с большой пропускной способностью покупаются для производственных и промышленных цехов.
• Конструкция. Может быть изготовлен в виде мембраны, решетки, лепестка или бабочки.

Решетка – это наиболее распространённый тип устройства, который предусматривает наличие жалюзи в конструкции. При этом жалюзи способны открываться исключительно в одну сторону – это не дает возникнуть обратному потоку. Производители предлагают различные формы и дизайны решетки, установка осуществляется на выходе вентиляционного канала.

Второй по актуальности тип – это бабочкообразный клапан. Его внешний вид больше всего похож на бабочку из двух пластин, которые скрепляются между собой жесткой пружинкой. Мембранное устройство – это тонкая, но в то же время надежная заслонка, открывающаяся воздушным потоком в одном направлении. Лучшая сфера его применения – в естественных вентиляционных системах. По такому же принципу строен и лепестковый тип, с единственным отличием – заслонка закрепляется на оси и поворачивается только под напором воздушной массы.

Использование в разных вентиляционных системах

Вне зависимости от того, какой тип вентиляционной системы используется – механический или приточно-вытяжной – есть вероятность возникновения обратной тяги. Именно тип вентиляции позволит объективно ответить на вопрос: какой именно обратный клапан будет подходящим?

1. Естественная вентиляция. Для данных систем оптимальны будут устройства, которые особенно чувствительны к изменению направления потока воздуха. Для того, чтобы гарантировать высокое качество работы изделия, рекомендуется проводить монтаж единовременно с монтажом каналов. Установка воздушного обратного клапана при этом осуществляется в стенах между помещениями.

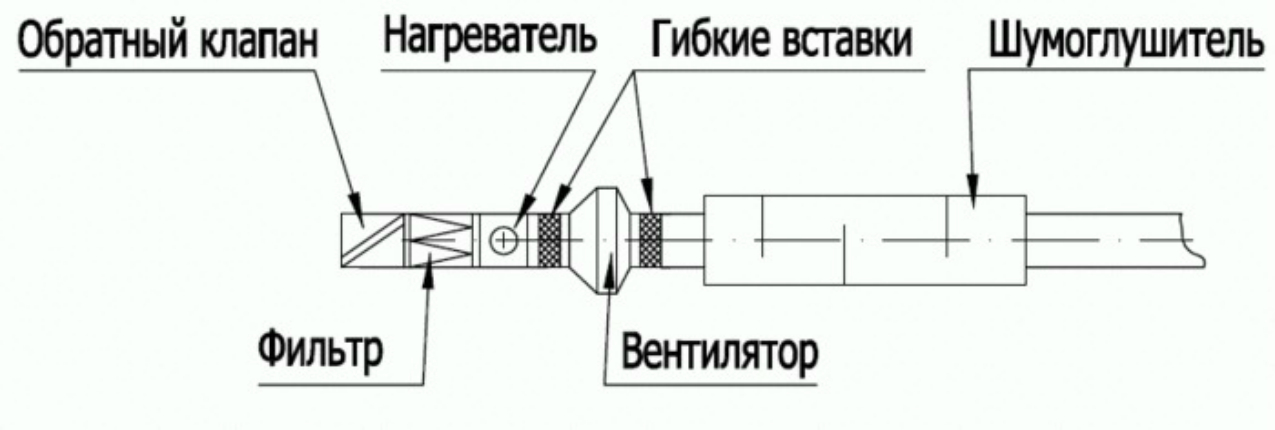

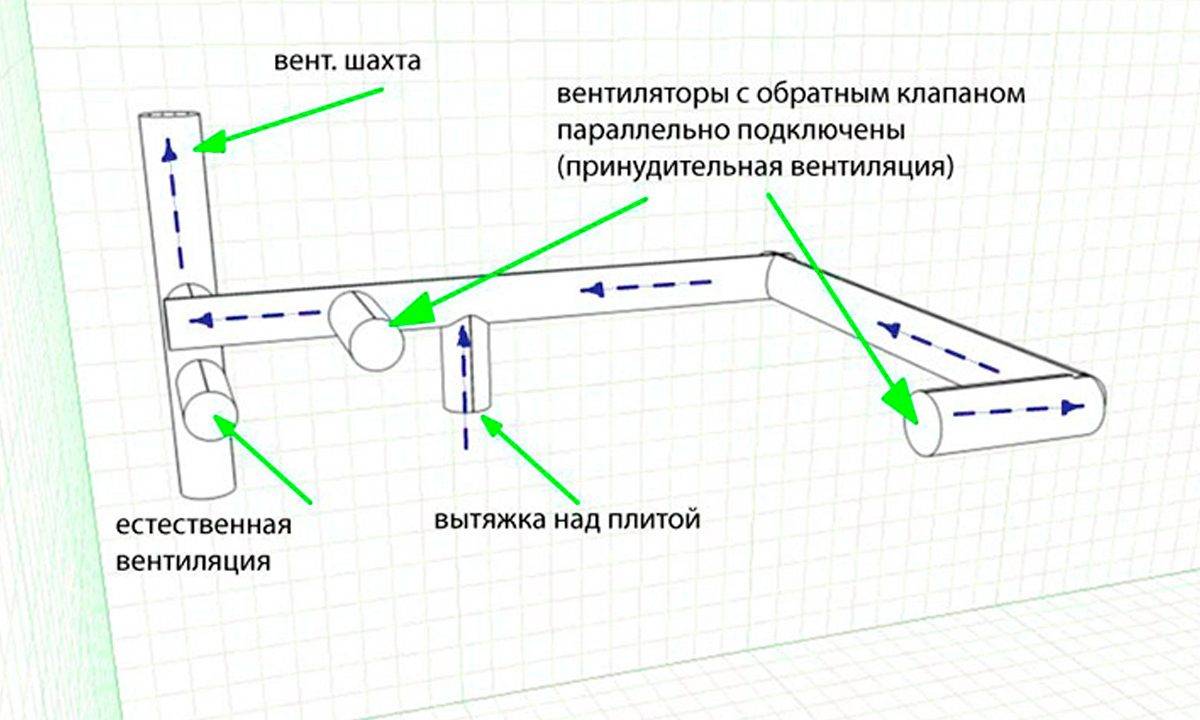

2. Приточная система. Классический вариант подобной системы снабжается решеткой забора воздуха с уличной стороны. Воздушный поток извне дома проходит процесс фильтрации, а обратный клапан в системе позволяет отрегулировать объем представленного потока. Дополнительное преимущество, которое можно получить – это сохранение должного уровня температуры в комнатах. Кроме того, монтаж элемента в систему позволит забыть о необходимости дополнительного проветривания дома, ведь уровень воздухообмена между помещениями и улицей будет достаточным.

Особое значение имеет установка элемента в такие помещения дома, как ванная комната и кухня.

Обратный клапан в условиях ванной и кухни

Установка обратного клапана на вентиляцию в условиях кухни позволяет заблокировать проникновение посторонних запахов в помещение, но при этом осуществляет качественный вывод отработанного воздуха из него. Будет одинаково эффективно функционировать как при работающей вытяжке, так и без нее. Единственное отличие – с вытяжкой воздушные массы будут выводиться оперативнее.

Если возникает желание использовать обратный клапан без вытяжки, необходимо соблюдение нескольких условий:

• воздуховоды оснащаются вентиляционными решетками с обратными клапанами для вентиляции естественного типа – с их помощью отработанный воздух потоком будет выводиться из помещения;
• необходимо особое оборудование воздуховода с наружной стороны. Здесь потребуется установка устройств для вытяжной вентиляции, которые не позволят прохладному и грязному уличному воздуху попасть в комнату для приготовления пищи.

Монтаж устройства в ванную комнату не просто прихоть, а осознанная необходимость, ведь в этом помещении чаще других наблюдается устойчивый запах сырости и возникновение плесени. Причина кроется именно в некачественном устройстве вентиляционной системы.

Очень важно обеспечить эффективный вывод воздуха с высоким содержанием влаги и сохранить хороший микроклимат. Покупка и последующая интеграция обратного клапана в сеть позволит избежать попадания влаги и из других квартир и это преимущество, ведь соседи часто используют помещение для курения. Посторонние запахи, а в частности, табачный дым, больше в ванную не попадут.

Выбор клапана: на что стоит обратить внимание и чем руководствоваться?

Для того, чтобы понять какие именно воздушные обратные клапаны станут наиболее эффективным выбором, необходимо понимать на что именно обращать внимание при приобретении. Помните, что если выбор будет сделан неправильно, то качество воздуха в комнатах может заметно ухудшиться. Учитывайте следующее:

• элемент должен качественно функционировать даже в том случае, если движение воздушного потока будет совсем незначительным – это характерно для естественных систем. Из-за того, что сила тяги очень мала, иногда рекомендуется интеграция в систему также вытяжного вентилятора;
• характеристики обратного клапана должны отвечать параметрам вентилятора. К примеру, отдельные элементы системы должны совпадать по своему диаметру. Проконтролируйте, чтобы мощности вентилятора хватало для открытия клапана;
• очень значимым моментом будут условия внешней среды. Например, многие элементы не могут функционировать при условиях низких температур – обычно их монтаж производится внутри помещений;
• особенности вентиляционной системы помогут ответить на вопрос, какому типу устройства лучше отдать предпочтение. Учитывайте каждую мелочь – форма системы подскажет форму элемента, например, для прямоугольного выхода стоит подобрать устройство вентиляционного сечения. Исходя из сечения короба рекомендуется подбирать габариты предмета;
• не самый важный параметр, на который, однако, многие покупатели обращают внимание – это дизайн и цветовое решение элемента. Внешний клапан устанавливается на выходе и будет присутствовать в комнате. Стоит обращать внимание на цветовую гамму помещения и стилистику интерьера.

Если вы хотите быть полностью уверенными в качестве обратных клапанов на вентиляцию, а также в том, что они будут соответствовать заявленным требованиям, параметрам и стандартам, обращайтесь за помощью к проверенным производителям. Только надежный поставщик даст вам возможность выбрать надежное изделие и при этом позволит сэкономить денежные средства.

Типы обратных клапанов для использования в промышленных и производственных сетях

В промышленных условиях элемент может быть использовать в отопительных системах и сетях водоснабжения.

• Дисковый. В числе его особенностей низкая стоимость, простой процесс установки и низкий уровень металлоемкости. Малая пропускная способность устройства реализуются за счет его конструкции – в момент открытия дисковый затвор смещается по оси, но при этом остается в проходном сечении. Может быть применен для воды и других неагрессивных жидкостей, а также для сжатого воздуха.
• Подъемный. Его основные преимущества – прочность, надежность механизм и возможность ремонта. Качество рабочей среды для такого элемента может быть очень низкой, а установку может произвести даже непрофессионал. Ключевая особенность – это создания высокой плотности закрытия сети. Актуально его использование на трубопроводах со сжатым воздухом и в котельных.
• Шаровый. Отличительная особенность – повышенная пропускная способность. Очень плотно закрывает сеть за счет своей конфигурации – в качестве запорного механизма используется чугунный шар. Лучшим местом применения такого элемента будет вертикальная труба с направлением потока из верхней в нижнюю часть. Применяется в сетях, которые транспортируют воду, жидкости неоднородного и вязкого характера.
• Поворотный. Может использоваться в тепловых пунктах, котельных, так как невосприимчив к высоким температурам. В качестве запорного механизма применяется стальной диск, который убирается в сторону во время открытия клапана.

Монтаж устройства для дома: можно ли установить клапан в вентиляционную систему своими руками?

Если вы не обладаете опытом работы в данной сфере, лучше доверить работу профессионалам. Многие компании, которые реализуют продажу представленных типов изделий предлагают и услуги по установке, которые можно заказать при покупке. Также рекомендуется обращаться к специалистам при необходимости монтажных работ в промышленных сетях.

Однако, монтажные работы можно выполнить и своими руками. Первый вопрос, на который потребуется ответить – это место в схеме, где будет размещено устройство. Решетка с воздушным обратным клапаном будет установлена на выходе либо входе из канала. В этом случае установочные работы очень просты – решетка укрепляется посредством применения жидких гвоздей или саморезов к стене. Таким образом, воздуховодное отверстие оказывается плотно закрыто.

Если есть необходимость монтажа элемента в шахте за вентилятором, первое, что нужно сделать – ликвидировать его. Клапан вставляется в отверстие вентиляции для обозначения разметки. Корпус вытаскивается, по обозначениям разметки пробиваются отверстия для будущего крепления, после чего реализуется монтаж на бетонной стене с помощью дюбелей. Последним шагом на место устанавливается вентилятор.

Обратный клапан – это простое по своим конструктивным особенностям, но очень качественный и эффективный элемент, который позволит сохранить в помещениях здоровый микроклимат и свежий воздух.




Обратный клапан на вентиляцию, как установить. Принцип работы и виды обратных клапанов

Содержание

1. Обратный клапан на вентиляцию, как установить. Принцип работы и виды обратных клапанов
2. Клапан обратный лепестковый для вентиляции. Вентиляционный обратный клапан: назначение, виды, установка
   • Для чего нужен на вентиляции обратный клапан
   • Устройство и принцип работы
   • Неприятности, которые могут возникнуть
3. Нужен ли обратный клапан на вытяжке. Вытяжной вентилятор для кухни
4. Решетка с обратным клапаном. Особенности выбора, установки и техники обслуживания вентиляционных решеток с обратным клапаном
   • Предназначение вентиляционной решетки с обратным клапаном
   • Устройство и принцип действия
   • Достоинства и недостатки
   • Разновидности клапанов
   • Одностворчатые
   • Двустворчатые с пружинами
   • Мембрана
5. Обратный клапан для вентиляции с электроприводом. Виды
   • Способ открывания
   • Формы механических клапанов

Обратный клапан на вентиляцию, как установить. Принцип работы и виды обратных клапанов

Обратный клапан для механических систем и естественной вентиляции относится к группе воздушных заслонок и регуляторов, предназначенных изменять и перекрывать движение воздуха в приточных и вытяжных системах. Если устройство принимает только положения «открыто» или «закрыто», то оно считается двухпозиционным. В многопозиционных изделиях во время работы воздушная заслонка принимает несколько положений (с разной пропускной способностью). Обратные клапаны используют для движения воздуха только в одном направлении и являются двухпозиционными устройствами.

Конструктивно обратные клапаны выпускаются таких типов:

• лепестковые;
• с гравитационной решеткой.

Модели с гравитационной решеткой устанавливают на конце ветки системы вентиляции. К примеру, на выходе из вытяжной сети на улицу. Они представляют собой решетки, в которых жалюзи свободно поднимаются от воздушного давления и опускаются под действием силы тяжести. Такие обратные клапаны применяют только при движении воздуха в горизонтальном положении.

Обратный клапан гравитационного типа.

В системе естественной вентиляции такое изделие неприменимо, из-за особенностей функционирования. Если установить его на выходе из вентиляционной шахты, то давление потока естественно поднимающегося по каналу воздуха редко достигает такого значения, которое сможет поднять жалюзи на решетке.

Клапаны второго типа состоят из корпуса и лепестков, полностью перекрывающих сечение канала при движении потока воздуха не в проектную сторону. Их условно разделяют на две группы – однолепестковые и двухлепестковые (типа «бабочка»).

Обратные клапаны однолепестковый и «бабочка».

В обратных клапанах первого типа лепесток, который перекрывает движение воздуха, свободно закреплен на оси в сечении изделия. Положение лепестка зависит от угла наклона клапана и напора воздуха. В отключенной системе они могут находиться как в открытом, так и в закрытом положении, а при движении воздуха в нужном направлении проходное сечение увеличивается пропорционально давлению.

Изделия с двумя лепестками оснащены пружинным фиксатором или противовесом. При отсутствии движения воздуха устройство полностью перекрывается. Применяются в вертикальном и горизонтальном положении, в отличие от однолепестковых, которые при расчетном движении воздуха сверху вниз нельзя установить в закрытом положении при остановленной системе. Все виды клапанов производят как для прямоугольных, так и для каналов круглого сечения. Максимальная скорость движения в сечении обратного клапана – 12 м/с.

Работа клапанов с лепестками.

Из-за технических и конструкционных особенностей двухлепестковые клапаны с пружиной неприменимы в системах естественной вентиляции , так как давления в них недостаточно для открытия. В качестве обратных клапанов в системе естественной вентиляции эффективно работают однолепестковые устройства. Рассмотрим схему применения.

Клапан обратный лепестковый для вентиляции. Вентиляционный обратный клапан: назначение, виды, установка

Главная » Вентиляция » Вентиляционный обратный клапан: назначение, виды, установка

Жители квартир многоэтажных домов часто сталкиваются с тем, что запахи от соседей по вентиляционным каналам попадают к ним в помещения. Неприятная ситуация, с которой поможет справиться обратный клапан на вентиляцию. Как он выглядит, как устроен и куда его ставить, и будем обсуждать.

Для чего нужен на вентиляции обратный клапан

При нормальной работе вытяжной вентиляции, воздух движется из помещения на улицу. Вытяжные отверстия располагают «в грязных либо влажных» помещениях — санузле, кухне.

Задача этой части вентиляционной системы — вывести запахи и излишнюю влажность на улицу. Но иногда возникает ситуация, когда через вытяжную вентиляцию воздух идет в обратном направлении — поступает в помещения.

Этот момент называют опрокидыванием тяги и с этим явлением стараются бороться.

Обратный клапан на вентиляцию нужен для нормальной работы системы

Почему надо бороться с обратной тягой? В случае с квартирами, это чревато поступлением запахов от соседей, что весьма неприятно. Если рассматривать частные дома, в них порции наружного воздуха зимой снижают температуру.

Обратите внимание

Второй момент более опасен и неприятен — при обратной тяге может тухнуть котел, из дымовой трубы могут возвращаться в помещение продукты горения (и угарный газ тоже). В любом случае, обратное движение воздушного потока — это некорректная работа системы вентиляции и с этим явлением надо бороться.

 Обратный клапан на вентиляцию как раз и ставят, чтобы перекрывать движение воздуха в неверном направлении.

Устройство и принцип работы

Обратный клапан на вентиляцию чаще всего представляет собой отрезок трубы круглого или квадратного сечения. В этом отрезке подвижно — обычно на оси — установлен кусок материала (металл, пластик, слюда) подходящей формы.

Это и есть сам клапан. В закрытом состоянии он полностью перекрывает сечение трубы, в открытом должен создавать как можно меньшее сопротивление.

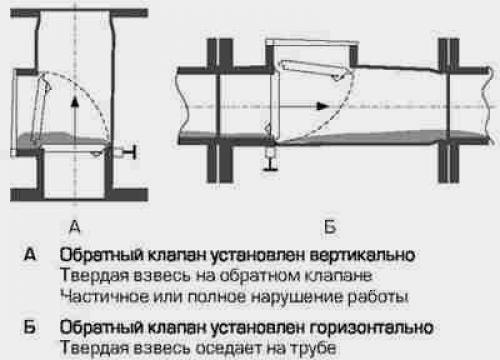

Чтобы все работало правильно, надо ставить его так, чтобы при возникновении обратного потока воздуха, клапан закрывался.

Это обратные клапаны на трубу воздуховода

На вентиляцию ставят не только клапана в трубу — есть варианты для вентиляционной решетки и вентилятора. В случае с вентрешеткой, может использоваться тонкая пластиковая или слюдяная мембрана, которая крепится к решетке. Встречается еще клапан-бабочка и планки типа жалюзи. Такого же типа может стоять клапан обратного потока воздуха на вытяжном вентиляторе.

Другие варианты

Принцип работы этого устройства прост: при нормальном движении воздуха клапан открыт и создает небольшое сопротивление потоку воздуха. При возникновении обратной тяги он закрывается, предотвращая поступление посторонних запахов или холодного воздуха с улицы в помещение.

Неприятности, которые могут возникнуть

Вроде все понятно и логично: посторонние запахи в квартире — это очень неприятно. Опрокидывание тяги в частном доме не менее неприятно, но еще и опасно.

В принципе, при правильно рассчитанной системе, таких явлений возникать не должно и с причинами возникновения надо бороться. Но не у всех есть возможности и ресурсы.

Проще поставить обратный клапан для вентиляции. Это так, но есть нюансы, которые стоит знать.

• Установленный в вентиляционное отверстие клапан мешает естественной вентиляции. Если вы хотите, чтобы работала естественная вытяжка, надо продумать подключение так, чтобы клапана не мешали.
• Даже «тихие» клапана из пластика, при закрытии хлопают, издавая порой довольно громкие звуки. Эти хлопки тем сильнее, чем сильнее тяга. При переменном ветре они очень сильно раздражают. Так что надо будет что-то придумать, чтобы клапан был «тише».
• Это самый тихий клапан — эластичная мембрана, но не слишком надежный
• Некоторые вентиляторы или кухонные вытяжки имеют встроенный обратный клапан. Если штатный вас по каким-то причинам не устраивает, его надо удалить. Тогда можно ставить отдельный. Два клапана на одном канале могут «не ужиться». Вернее, вытяжной канал вряд ли будет работать.
• Для нормальной работы обратный клапан надо регулярно обслуживать — чистить, проверять, смазывать оси. С учетом того, что к нему не всегда легко подобраться — это как минимум, неудобно. Так что предусмотрите возможность доступа для чистки и ревизии.

Источник: https://milyj-dom.ru-land.com/stati/obratnyy-klapan-dlya-vytyazhki-princip-deystviya-obratnogo-klapana

Нужен ли обратный клапан на вытяжке. Вытяжной вентилятор для кухни

Нужен ли обратный клапан на вытяжку для кухни? На варочной поверхности ежедневно происходит магия готовки: что-то жарится, варится, тушится, печется, закатываются варенья и соленья. В процессе создания очередного кулинарного шедевра жир, пар, копоть и дым поднимаются под потолок. Все это остается на стенах, занавесках, побелке, а решетка естественной, давно не работающей, вентиляции постепенно зарастает «мхом». Чтобы избежать откровенной порчи собственного имущества, избавится от лишних запахов и влаги, нужно установить вытяжку на кухне с антивозвратным клапаном.

Проще всего поставить ее над плитой в проем шахты для естественной вентиляции. Если окна старые, с деревянной рамой, устанавливать вентилятор можно непосредственно в форточку. Если работы ведутся в частном доме, вывод делается уличный, через стену.

Важным параметром для кухонной вытяжки (как и для любой другой) была и есть производительность. То есть, объем воздуха, обрабатываемый за один час. Чтобы правильно подобрать устройство, необходимо высчитать кубатуру кухни: высота потолков, умноженная на площадь. Согласно санитарным нормам, для каждого помещения установлена кратность воздухообмена (количество циклов полного обновления воздуха). Для кухни этот показатель 8-12. Для многоквартирных домов также необходимо учитывать коэффициент минимального запаса (компенсация потерь при воздухоотводе из-за ряда проблем с шахтами). Средний коэффициент — 1,3. Чтобы получить производительность вентилятора с обратным клапаном или просто вытяжки для кухни, перемножаем кубатуру, кратность воздухообмена и упомянутый коэффициент.

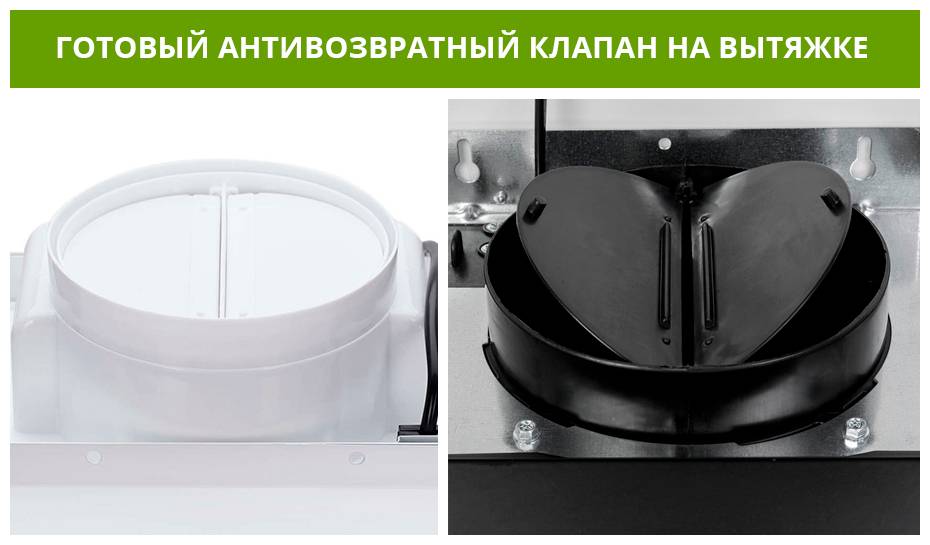

Антивозвратный клапан предотвращает попадание грязного и холодного воздуха

Важно! Антивозвратный клапан в вентиляции не позволяет холодному или грязному воздуху проникать в помещение, а только удаляет из него отработанный. При включенной вентиляции важно создать приток воздуха на кухню.

Второй важный момент — уровень шума. Его исчисляют в децибелах. Шум создает работающий вентиляционный двигатель, который приводит в движение лопасти. Устройство тем лучше, чем меньше шума производит.

И не забывайте о мощности. Чем больше показатель, тем лучше происходит забор отработанного воздуха, а антивозвратный клапан не даст «ароматам» вернуться на кухню. Но следует понимать, что мощный вентилятор стоит на порядок дороже, иногда сравниваясь в цене с вытяжкой среднего класса.

Решетка с обратным клапаном.

Особенности выбора, установки и техники обслуживания вентиляционных решеток с обратным клапаном

Особенности микроклимата на кухне, в ванной комнате и в плохо проветриваемых помещениях требуют обеспечения воздухообмена. Для этого устанавливаются системы вентиляции.

Современные вытяжки не обходятся без вентиляционной решетки, модели с обратным клапаном значительно улучшают качество воздухообмена.

Обратный клапан задерживает неприятные запахи, защищает систему от проникновения посторонних веществ, насекомых, играет роль терморегулятора.

Предназначение вентиляционной решетки с обратным клапаном

При неправильном проектировании вентиляционной системы может возникнуть нежелательный эффект обратной тяги, когда отсутствует разреженность воздуха в вентиляционном канале, что выражается в прекращении выведения воздушных масс из помещения.

Компенсировать этот недостаток позволяет установка решетки на вытяжку с обратным клапаном.

Кроме того, клапан необходим при работе мощных вытяжек, при засорении воздуховодов, применении нескольких вытяжных устройств одновременно.

Решетка будет препятствовать попаданию в канал посторонних предметов, а обратный клапан не пропустит выведенный воздух назад.

Устройство и принцип действия

Решетки по форме сечения бывают круглыми и квадратными. Все они имеют унифицированные размеры для состыковки с воздуховодами.

Монтируются на выходе системы воздухообмена со стороны улицы в частных домах или внутри помещения в многоквартирных, с общими вентиляционными шахтами.

Базовые составные части вентиляционной решетки с клапаном:

• корпус;
• крепежный фланец;
• заслонка;
• декоративная панель.

Устройство разных моделей незначительно отличается, но в общем виде принцип работы заключается в следующем: внутри корпуса установлена заслонка, которая открывается до определенного положения.

При воздействии потока воздуха со стороны улицы она закрывается, блокируя прохождение воздуха. Если воздух дует со стороны вытяжки, то клапан открывается, пропуская воздух.

Вращение заслонки в обратную сторону блокируется засечкой в корпусе. Фланец служит для подключения изделия к трубе.

Достоинства и недостатки

Обычная решетка пропускает воздух в обе стороны, оснащенная обратным клапаном – в одну, и в этом ее преимущество.

Она обладает и другими достоинствами :

• защищает от попадания мусора, насекомых, пыли, позволяя поддерживать производительность вытяжки;
• снижает уровень шума при закрытом клапане;
• выполняет роль терморегулятора, не пропуская холодный или слишком теплый воздух, предотвращает появление конденсата;
• блокирует проникновение запахов из других помещений или шахты.
• легко устанавливается;
• недорого стоит;
• отличается надежной конструкцией, способна прослужить долгие годы;
• выпускается разного дизайна, подобрать можно к любому интерьеру.

Недостатков использования практически нет, но можно отметить следующие:

• во время морозов заслонка может примерзнуть и не пропускать воздух, особенно это касается частных домов с выводом решетки на улицу. Решение проблемы – модели с нагревателем;
• требуется периодическая очистка конструкции от скопившейся грязи, что может быть затруднительно при установке решетки внутри воздуховода;
• незначительно снижает производительность вытяжки, т. к. решетка все-таки является дополнительным препятствием для вентиляции.

Разновидности клапанов

Различаются решетки по виду запирающего элемента и материалу изготовления.

Рассмотрим 4 основные разновидности клапанов:

• одностворчатые;
• двустворчатые пружинные;
• мембранные;
• жалюзийно-лепестковые.

Одностворчатые

Изготавливаются из пластика. Створка, вращающаяся вокруг оси, под воздействием силы тяжести принимает вертикальное положение, перекрывая воздушный поток.

Достигается это путем размещения противовеса на одной из сторон створки либо смещением оси вращения. Подходят для естественной вентиляции помещения.

Важное условие использования – это обязательная установка в строго вертикальном или горизонтальном положении. Если устанавливать не по уровню, то заслонка будет закрываться не до конца.

Двустворчатые с пружинами

Запирающий элемент в виде бабочки, состоит из двух шторок, которые захлопываются при движении воздуха с нежелательной стороны. Без давления пластины расправляются под воздействием пружин.

Преимущество — в возможности выбора любого угла для установки.

Материалом изготовления может быть пластик или тонкий лист металла.

Применяются в системах с принудительным воздухообменом, т. к. естественного давления воздуха недостаточно для раскрытия шторок. Некоторые модели оснащаются регуляторами силы воздействия пружин.

Мембрана

Мембранные клапаны используются в системах без принудительной вентиляции, потому что мембрана изменяет свое положение при слабом потоке. Но эта особенность имеет обратную сторону.

От сильного давления в трубе мембрана может деформироваться и потерять свои свойства. Для предотвращения искривления дополнительно устанавливаются ребра жесткости.

Обратный клапан для вентиляции с электроприводом. Виды

Обратный клапан на вентиляцию может быть сделан из металла или пластика. Металл — это чаще всего оцинкованная, реже — нержавеющая сталь. Есть еще немногочисленная группа с пластиковым корпусом и металлической заслонкой — называется чаще всего «комбинированный обратный клапан для вентиляции».

Обратный клапан на вентиляцию делают из пластика и металла

Как выбрать по этому признаку? Просто. Выбираете тот материал, из которого у вас сделан воздуховод. Могут быть модели круглого или квадратного сечения. Тут снова-таки выбираем ту же форму, что и у имеющихся/планируемых воздуховодов . Благо, размеры соответствуют стандартным трубам, используемым для воздуховодов.

Способ открывания

Открываются обратные клапаны могут по-разному:

• Ручные . Заслонки открываются или закрываются вручную, для этого у них есть специальный рычаг. Это не слишком удобно, кроме того, из-за конструктивных особенностей они не отличаются герметичностью, так что полностью блокировать проникновение посторонних запахов не могут.
• С электроприводом . Принудительно открываются одновременно с включением вентилятора или вытяжки. Пригодны только для систем вентиляции с принудительным удалением воздуха (без естественной циркуляции).
• Механические . Самый распространенный тип. Открываются и закрываются от движений воздуха. Ставятся как в паре с вентилятором или вытяжкой, так и на естественную вентиляцию.

Кроме механических, есть с ручным открыванием и электромеханическим

Ручной обратный клапан можно поставить на вытяжную трубу с принудительным отведением воздуха, выходящую на улицу. Так иногда делают — выводят не в вентканал, а на улицу через стену. В этом случае лучше иметь заслонку, которая будет открываться только на время работы вытяжки. Можно, конечно, поставить нормально закрытый клапан, но в холодное время он обмерзнет и перестанет выполнять свои функции. Поэтому ручное открытие в этом случае надежнее.

Если вытяжка выведена на улицу через стену

Самые распространенные — механические обратные клапаны. Их устанавливают примерно в 90% случаев. Конструктивно они могут быть разных видов. Вот о них и поговорим подробнее.

Формы механических клапанов

В обратном клапане могут быть установлены разные заслонки. От формы заслонки во многом зависит усилие, при котором она будет отодвигаться. Если клапан будет работать с вентилятором или вытяжкой, важно чтобы самый слабый режим работы вентилятора мог открыть заслонку. Говорят, что вентилятор должен продавить клапан. Если вы хотите сохранить естественную вентиляцию, необходимо чтобы заслонка могла «сработать» даже от несильного движения воздуха.

Конструкции и формы механических обратных клапанов для вентканалов могут быть такими:

как выбрать и правильно установить

Наличие приточной вентиляции на кухне или в ванной – обычное дело в современной квартире. Но при неправильно организованном воздухообмене есть риск запотевания окон, появления плесени, нехватки кислорода и других нежелательных моментов. Чтобы этого избежать, необходимо установить вытяжку с обратным клапаном или подобное техническое решение.

Сделать это несложно, главное понять, где и в каких случаях необходимо препятствие для обратной тяги. В этом поможет знание норм вентиляции помещений и основ физического закона движения воздуха.

Из этой статьи вы узнаете, какие конструкции обратных клапанов существуют, где их лучше всего использовать и где разместить систему вентиляции. Сама установка довольно проста, но есть нюансы, с которыми стоит ознакомиться заранее, тогда и самостоятельная установка пройдет легко, и воздухообмен будет бесшовным.

Содержание статьи:

• Вентиляция в квартире или доме
  • Нормы и правила
  • Искусственный и естественный воздухообмен
• Установка обратного клапана
  • Расположение в системе вентиляции
  • Принцип работы и конструкция
  • Крепление устройства к вытяжке
• Полезное видео по теме и выводы
900 17

Вентиляция в квартире или доме

С одной стороны воздухообмен в квартире или доме должен соответствовать нормам, установленным для жилых помещений, а с другой — подчиняться законам физики. Поэтому не всегда можно обойтись тривиальными решениями, и иногда приходится устанавливать обратный клапан, предназначенный для пропуска потока в одном определенном направлении.

Нормы и правила

Основным документом, на который необходимо ориентироваться при проектировании вентиляции как в квартире, так и в частном доме, является СП 54.13330.2016. Это обновленная редакция СНиП 31-01-2003 «Здания жилые многоквартирные». Схему движения воздуха по жилому объекту любой планировки следует составлять, исходя из положений пп. 9.6 и 9.7 настоящего свода правил.

В таблице 9.1 приведены скорости воздухообмена для различных типов помещений. Дизайнеры и владельцы коммерческой недвижимости обязаны строго соблюдать эти параметры.

Приток уличного воздуха должен происходить в жилые помещения и кухню, а отвод из кухни, санузла и технических помещений

Жильцы могут установить вентиляцию с меньшей пропускной способностью, ориентируясь на показатели микроклимата:

• Влажность которую можно измерить с гигрометром. Насыщенный водой воздух приводит к образованию грибка на обоях и потолке, а также подтёков на окнах.
• Углекислый газ , концентрацию которого можно измерить газоанализатором. Без прибора нехватку кислорода можно почувствовать сразу, когда заходишь в помещение с улицы.

Циркуляция воздуха может быть естественной или принудительной. Это зависит от многих факторов, в том числе от площади, этажности, расположения комнат и технических помещений.

Система вентиляции газовой котельной автономная. По требованиям безопасности никак не может совмещаться с циркуляцией воздуха внутри дома

Таким образом, в любом жилом помещении есть точки притока и удаления воздуха, и недопустима ситуация, когда отток происходит через воздухозаборник, а воздушная масса проходит через вентиляционную шахту.

Это приводит к нарушению санитарно-гигиенических, противопожарных и других норм и может серьезно ухудшить жилищные условия.

Искусственный и естественный воздухообмен

Иногда возникает ситуация, когда необходимо принудительное удаление воздуха из следующих помещений:

• Кухня. При приготовлении пищи может происходить интенсивное испарение. Чтобы он не распространялся по кухне и далее по другим комнатам, над плитой устанавливается вытяжка. Его работа позволяет направлять загрязненный воздух прямо в вентиляционную шахту.
• Ванная комната. При принятии душа воздух насыщается водяным паром. Чтобы быстро удалить его, включите вентиляционную установку, так как в противном случае появление плесени или отслоение пластика и плитки будет происходить гораздо интенсивнее.
• Мастерская. При столярных или других работах часто образуется взвесь, которая может нанести вред здоровью человека. Для этого запускаются вентиляторы или вытяжки, которые располагаются вблизи источника загрязнения.

Включение принудительной вентиляции носит временный характер, так как потребляет много электроэнергии и создает шум при работе.

Мощный вытяжной колпак способен забрать весь воздух над плитой, но в выключенном состоянии вообще не пропускает воздух в вентканал

После внедрения устройств принудительной вентиляции возникла проблема с естественная циркуляция воздуха через препятствие. Если обычный лопастной вентилятор еще как-то пропускает воздух, то вытяжки, как правило, минимизируют проход до недопустимо низких скоростей.

Прекращение естественной циркуляции может вызвать локальные проблемы в помещении. Например, на кухне будет повышенная влажность и зимой окна будут «протекать». Но что еще хуже, будет нарушено движение воздуха по дому, что затронет все помещения.

Установка вытяжки может иметь еще один негативный эффект, если это устройство интегрировано в общую канальную вентиляцию. Воздухообмен подчиняется закону равновесия: в любое время количество поступающего и выходящего воздуха одинаково.

Отсюда следует, что увеличение давления в одной из точек приводит к изменению показаний в других. Здесь главное исключить возможность обратного течения.

Увеличение мощности воздушного потока приводит к перераспределению давления внутри канальной вентиляции. При отсутствии обратных клапанов возможно обратное формирование.

Для решения обеих задач установите . Учитывая тот факт, что современные воздуховоды для жилых помещений имеют стандартные размеры, самостоятельный монтаж такого элемента не представляет большой сложности.

Установка обратного клапана

Чтобы обратный клапан хорошо выполнял возложенные на него функции, необходимо выбрать его тип и место для установки, а также правильно установить. Все это можно сделать самостоятельно без привлечения платных установщиков.

Положение в системе вентиляции

Рассмотрим ситуацию, когда включение принудительного воздухообмена изменяет направление потока в системе воздуховодов. Возьмем часто встречающийся случай, когда и вентилятор в душе подключены к одной вентиляционной шахте.

Классическая схема расположения обратных клапанов в квартире с одним вентиляционным выходом. При таком решении невозможно возникновение обратной тяги

Если топология вентиляционных каналов более сложная, то правило размещения обратного клапана можно сформулировать так: клапан устанавливается после каждой точки входа воздуха и до ближайшего ответвления воздуховода. Точное расположение не критично, оно выбирается исходя из удобства установки. Это решение гарантирует отсутствие обратной тяги при любой комбинации включенных вытяжек и вентиляторов.

Для обеспечения возможности оттока воздуха из помещения при неработающей вытяжке выполнен ответвление от канала. Он должен функционировать так, чтобы проход потока был только в сторону вентиляционной шахты, поэтому снабжен обратным клапаном.

Поскольку клапан может быть установлен на канал возле вытяжки под разными углами, необходимо понимать, что ответвление не должно быть препятствием для движения воздуха. Высокая скорость потока в сочетании с дополнительным сопротивлением создает нагрузку на двигатель вентилятора и способствует возникновению шума.

Существует множество способов установки обратного клапана. На представленных фотографиях показаны наиболее распространенные варианты правильной установки данного устройства.

Прослойку с клапаном можно установить куда угодно от вытяжки — это непринципиально. Чаще всего его размещают возле шахты, так как можно заменить уголок на тройник, не меняя длину остальных элементов вентиляционного канала.

Принцип работы и устройство

Клапан обратный предназначен для одностороннего прохождения воздушного потока, при обратном ходе которого он должен герметично перекрывать активный участок канала.

Существует 4 распространенных типа исполнения таких устройств:

• Мембрана Небольшая сила воздушного потока может изменить положение гибкой мембраны. Этот тип используется для естественной вентиляции. Иногда сечение возле мембраны усиливают несколькими ребрами жесткости, что позволяет избежать искривления пластины при сильной обратной тяге от капота.
• Одностворчатая гравитационная. Из-за потока жесткая створка клапана отклоняется. Если происходит реверс или близок к нулю, то под действием силы тяжести створка закрывается. Такая система также используется для естественной вентиляции и внутри канала.
• Двукрылая пружина. Тип бабочка имеет два крыла и по принципу аналогичен гравитационной модели, только за закрытие клапана отвечают пружины, а не сила тяжести. Этот тип используется внутри канала, так как слабому потоку будет сложно преодолеть силу сопротивления пружин.
• Жалюзи. Это модификация одностворчатого гравитационного варианта, только с несколькими створками. Используется как внешний элемент вентиляционной системы, так как в открытом состоянии имеет компактные размеры. Его устройство более сложное, поэтому лучше ограничиться тремя предыдущими вариантами.

Стоимость обратного клапана невысока, поэтому в случае стандартных размеров вентиляционной системы лучше купить фасонный элемент с функцией одностороннего притока воздуха.

Основные типы обратных клапанов: 1 — самотечный; 2 — бабочка; 3 — мембрана; 4 – жалюзи. Возможны и другие конструктивные решения, но показанные варианты пользуются наибольшей популярностью благодаря своей простоте и надежности.

Если параметры вентканала нестандартных пропорций, то проще самостоятельно изготовить для него клапан мембранного или одностворчатого типа. Жесткая створка обычно изготавливается из пластика или металла.

При этом необходимо учитывать два момента:

• пластина должна плотно прилегать к стенкам корпуса или запорному выступу для предотвращения утечки воздуха;
• необходимо исключить стук пластины, поэтому на края корпуса наклеен мягкий материал, обычно резина.

Мембрану для самодельного клапана можно сделать из плотной бумаги. Если изделие изготавливается для ванной или душевой, лучше использовать лавсановую пленку, так как она дольше прослужит в условиях повышенной влажности.

Крепление устройства к вытяжке

Если вентиляционный канал изготавливается самостоятельно, общие рекомендации по установке обратного клапана дать сложно, так как его установка зависит от материала и геометрии воздуховодов.

Но сейчас для создания вентиляции обычно используют стандартные прямоугольные или круглые решения. В этом случае не возникает проблем с введением в систему дополнительного элемента, так как правильно установить обратный клапан на канал возле вытяжки можно стандартным для всех деталей конструкции методом.

Иногда вытяжки и вентиляторы сразу оснащаются клапаном. В этом случае устройство уже защищено от воздуха из вентиляционного канала.

Фасонный элемент с обратным клапаном необходимо закрепить в месте, обеспечивающем удобный доступ к нему. Механизм закрывания может потерять герметичность, тогда его нужно будет очистить от налипшей пыли и грязи. А для этого его нужно будет удалить.

Стыки тройника или детали с обратным клапаном и другими элементами канала промазывают силиконовым герметиком (для пластиковых коробов) или обматывают алюминиевой лентой (для металлических конструкций).

Применение сильных клеев нежелательно, так как это затруднит разборку конструкции для проведения ремонтных работ или изменения конфигурации вентиляционной системы.

Обратный клапан не требуется для интеграции в канальную вентиляцию. Способ, показанный на рисунке, также может обеспечить правильное функционирование естественного воздухообмена.

Решетка крепится на вентиляционную шахту с помощью саморезов. Вариант с жидкими гвоздями менее предпочтителен из-за сложности удаления этого элемента.

Особое внимание следует уделить герметизации стыков поролоном или резиной, иначе смысла в установке решетки с обратным клапаном будет мало.

Полезное видео по теме и выводы

Классическое решение для монтажа обратного клапана на тройник перед вентиляционной шахтой:

Встроенный дроссельный клапан и дополнительный клапан для естественной вентиляции:

Как для изготовления самодельного мембранного клапана тип:

Установка обратного клапана является вынужденной мерой при наличии вытяжки в системе вентиляции. Его можно использовать для предотвращения обратной тяги или для обеспечения циркуляции воздуха при выключенном вентиляторе.

Место для установки клапана в вентиляционном канале необходимо выбирать с учетом перспективы его снятия для очистки. Сам процесс монтажа несложный, но важно правильно герметизировать стыки, чтобы избежать подсоса воздуха.

Хотите поделиться собственным опытом подбора и установки обратного клапана на вытяжной канал? У вас есть полезная информация по теме статьи? Пишите комментарии, пожалуйста, в блоке ниже, размещайте фото и задавайте вопросы.

инструкция по наращиванию самоделки

Основное назначение вентиляционной системы — обеспечение притока свежего воздуха в помещение с одновременным удалением отработанных воздушных масс. Однако довольно часто случается так, что система вентиляции не справляется со своей прямой обязанностью, из-за чего вместо чистого воздуха в жилье проникают запахи из соседних квартир и подъезда.

Единственным решением является установка обратного клапана для обеспечения надлежащей вентиляции. Согласитесь, несколько нецелесообразно тратиться на покупку конструкции, которую можно построить своими руками. Опираясь на пошаговую инструкцию, вы сможете сделать обратный клапан для вентиляции своими руками, используя подручные средства.

Далее в статье будут представлены самые распространенные виды обратных клапанов, особенности их установки и подбора подходящей конструкции для квартиры. Разобравшись в принципе работы и конструктивных особенностях обратного клапана, вы сможете самостоятельно сконструировать конструкцию и установить ее.

Содержание статьи:

• Принцип работы обратного клапана
• Особенности конструкции обратного клапана
  • Вариант №1 — одностворчатое исполнение
  • Вариант №2 — затвор дисковый
  • Вариант №3 — клапан инерционный
  • Вариант №4 — клапан мембранного типа
• Самоклапан Инструкция
• Выводы и полезное видео по теме

Принцип работы обратного клапана

Конструкция клапана защитная устройство для предотвращения появление вентиляционной обратной тяги в квартире. Пропуская поток свежего воздуха в нужном направлении, клапан препятствует обратному потоку.

Основным преимуществом конструкции является ее автоматическая работа.

Отсутствие обратного клапана не только приведет к загрязнению помещения отработанным воздухом, внутрь попадет пыль и насекомые, но и приведет к сквознякам

В вентиляционных системах препятствует поступлению воздуха из общего вентиляционного канала в отдельные помещения. Такие конструкции работают в системах как с естественной, так и с механической тягой.

Аналогичные ситуации могут возникнуть из-за следующих проблем:

• неправильная установка выхлопной трубы;
• недостаточное поступление свежего воздуха в систему;
• Установка принудительной вентиляции в одной из квартир;
• Неисправность обратного клапана.

Основным конструктивным элементом обратного клапана является затвор. Если клапан установлен правильно, клапан должен открываться только в одном направлении под давлением воздуха.

При движении воздуха не из помещения, а внутри него, заслонка автоматически закрывается.

Особенности конструкции обратного клапана

Часто обратные клапаны выполняются в виде диска, при этом они могут быть разных размеров и конфигурации поперечного сечения.

При необходимости устройство может быть оснащено подогревом, однако оно подходит только для системы вентиляции с электроприводом. Основное преимущество вентиля с подогревом – предотвращение образования наледи, а значит, и льда в холодное время года.

Идеальный вариант для жилого помещения – пластиковый вентиль, ведь он, в отличие от металла, не ржавеет при воздействии влаги и не издает резких звуков при работе

На современном рынке существует только четыре основных типа конструкции обратного клапана. Каждый из них имеет свои плюсы и минусы, которые следует учитывать при выборе той или иной конструкции своей вентиляционной системы.

Вариант №1 — одностворчатая конструкция

Конструкция представляет собой установленную на горизонтальной оси заслонку, которая под действием воздушного потока открывает и закрывает проход. Таким образом, отработанный воздух удаляется в вытяжную часть системы.

Если в помещении нет движения воздуха или есть обратная тяга, заслонка клапана не открывается.

Одностворчатый клапан наиболее удобен для использования в естественной вентиляции помещения, так как для открытия клапана достаточно даже минимального расхода воздуха.

Такая конструкция, в свою очередь, может быть двух видов. В первом случае ось, на которой установлена ​​заслонка, установлена ​​со смещением относительно центра воздушного канала, а в другом внутри и снаружи размещен противовес.

Поскольку обратный клапан закрывается под действием силы тяжести, его эффективная работа напрямую зависит от идеально ровной установки в системе

При вертикальной или горизонтальной установке рекомендуется использовать уровень. При неправильной установке клапан не будет закрываться должным образом, что не позволит ему защитить помещение от обратной тяги.

Если установить одностворчатый клапан возле батареи отопления, воздух, поступающий с улицы, сразу будет нагреваться. Это значительно повысит уровень температуры в помещении, а значит, снизит затраты на отопление.

Вариант № 2 — дроссельная заслонка

По принципу действия такой клапан называется дроссельным. В центре круглого отверстия находится ось с двумя створками, которые возвращаются в исходное положение с помощью небольших пружин.

Установка «бабочки» не требует специальной подготовки, так как такую ​​конструкцию можно установить под любым углом.

Часто такие устройства используются в системе принудительной вентиляции с вытяжкой. При выключении механической вытяжки клапаны, снабженные пружинами, возвращаются в исходное положение, плотно перекрывая все сечение канала.

Многие современные модели двустворчатых конструкций оснащены пружинами, которые могут самостоятельно регулироваться в зависимости от силы тяги в системе

Единственное, что нужно сделать перед установкой дроссельной заслонки, это проверить чувствительность шторки. Если давления воздуха в вентиляционном канале недостаточно для данной конструкции, лучше выбрать другой тип клапана.

Этот тип обратного клапана часто устанавливается в зданиях с большой системой вентиляции.

Вариант №3 — инерционный клапан

Этот тип клапана представляет собой специальные жалюзи, которые размещаются на вентиляционной решетке. Как и одностворчатый клапан, инерционная конструкция работает по гравитационному принципу. Разница между этими двумя конструкциями только в количестве и размере крыльев.

Они свободно поднимаются и меняют свой угол в зависимости от силы напора воздуха. Жалюзи опускаются только под собственным весом, что возможно только при остановке работы вентилятора.

Такая гравитационная решетка устанавливается с горизонтальным движением воздуха. Как и дроссельная заслонка, инерционный клапан монтируется только в системе принудительной вентиляции.

Благодаря большому количеству створок инерционные клапаны можно использовать как внутри жилого помещения, так и снаружи здания

В основном на рынке доступны стандартные размеры жалюзи, полностью соответствующие размеру вытяжки для вытяжек и отверстий для естественной вентиляции.

При необходимости такой выпускной клапан можно соорудить своими руками, улучшив функциональность устройства с помощью пружины или мембраны.

Вариант №4 — Клапан мембранного типа

Устройство представляет собой гибкую пластину, которая изгибается под действием воздушного потока. Для открытия и закрытия клапана достаточно даже небольшого притока, но и в этом случае многое зависит от правильности установки конструкции.

По принципу действия мембранный клапан напоминает «бабочку», но с более скромными характеристиками.

Прежде чем устанавливать гибкую мембрану, учитывайте в вентиляционном канале, так как велика вероятность деформации клапана.

При наличии сильной тяги лучше выбрать любой другой тип конструкции, чтобы обезопасить себя от дополнительных затрат сил и средств. В данном случае все зависит от размеров помещения и силы воздушного потока.

Перед покупкой мембранного клапана важно измерить тягу внутри вентиляционного канала, что можно сделать, наблюдая за направлением пламени спички

Обратный клапан мембранного типа — идеально подходит для небольших домов и подъездов. В отличие от трех предыдущих клапанов, клапан мембранного типа можно построить самостоятельно, без помощи мастера.

В следующем разделе будут даны подробные инструкции, которые помогут вам сделать обратный клапан самостоятельно.

Самоклапан Инструкция

Как вы уже поняли, для создания системы вентиляции с защитой от обратной тяги не обязательно покупать готовую конструкцию. Конечно, совсем без затрат не обойтись, так как приходится покупать. Он станет основой для обратного клапана.

Перед началом работы следует подготовить все необходимые инструменты и материалы. Итак, чтобы построить мембранный клапан, вам понадобится кусок пластика и толстая полиэтиленовая пленка. Также важно сразу подготовить дрель, шурупы, резиновые прокладки и клей.

Чтобы понять, как сделать обратный клапан для вентиляции своими руками, важно прочитать следующую инструкцию.

Все вытяжные вентиляторы изготавливаются по уже установленным стандартам, соответствующим отверстиям вентканала в частных и многоквартирных домах

Пластину вырезаем из плотного пластика строго по форме отверстия вентканала . Собственно, это будет основа будущего клапана.

Затем по краям сверлим несколько отверстий для крепления панели к стене и фиксации вентилятора. Количество отверстий можно регулировать самостоятельно.

В центре плиты также просверливаем несколько отверстий, через которые будет выходить отработанный воздух. Их количество вам также придется определять самостоятельно, исходя из личных потребностей. Чем больше отверстий в центре пластины, тем больше пропускная способность клапана.

Далее крепим вытяжку к готовой основе. Для начала потребуется установить резиновую прокладку в месте стыка, и только после этого можно будет закрепить вентилятор. Это обеспечит необходимую герметичность, а значит, улучшит качество клапана.

Во избежание раздражающего шума, исходящего от вентилятора во время работы, рекомендуется подложить под крепление устройства небольшие кусочки резины.

Толщина пластика для конструкции мембранного клапана должна быть не менее 4-5 мм, чтобы под давлением даже небольшого потока воздуха гибкие мембраны легко гнулись

Створки для клапана изготавливаем из плотная полиэтиленовая пленка. В первую очередь нужно вырезать пленку по размеру основы, и только после этого наклеивать на основу клапана. Обратите внимание, створки должны полностью закрываться. .

Следующим этапом будет разрез створки на две одинаковые части, при этом важно, чтобы разрез был максимально ровным. В этом случае рекомендуется использовать канцелярский нож с острым лезвием.

Готовый клапан устанавливаем в вентиляционный канал, крепя его к стене несколькими шурупами. Так как между стеной и клапаном есть щели, желательно избавиться от них сразу герметиком.

На этом процесс создания и установки мембранного клапана завершен. При последовательном выполнении всех вышеперечисленных действий у вас должно получиться надежное устройство, защищающее помещение от обратной тяги.

Выводы и полезное видео по теме

В этом видео представлена ​​пошаговая инструкция по самостоятельному изготовлению мембранного клапана для вентиляции в квартире:
