Как правильно установить гофру на вытяжку: как надеть или вставить внутрь, какой бывает диаметр

как надеть или вставить внутрь, какой бывает диаметр

Гофра — труба, которая используется в качестве воздуховодов. По ней проходят продукты испарения либо сгорания. Она устанавливается между оборудованием. Благодаря гофры, в комнате всегда остается чистый воздух, так как происходит вентиляция при подключении к кухонной вытяжке. Что касается внешнего вида, то она может быть прямоугольной формы или же круглой. Первая из них обычно эксплуатируется на производственных заводах. Другую же модель можно встретить в жилых помещениях. Возможный состав: пластик, оцинкованная либо нержавеющая стали, реже всего встречается текстиль. Установка гофры на вытяжку верный способ сохранить кухню в свежести.

Содержание статьи

• Разновидности
  • Какие бывают диаметры гофры для вытяжки
• Установка
  • Как подобрать размер
  • Как закрепить гофру на вытяжку
  • Для чего нужен монтаж гофры на вытяжку

Разновидности

Гофры имеют несколько разновидностей:

1. Пластиковая. Бюджетный вариант. Существует множество моделей данного типа. Но общей характеристикой является наименьшее сопротивление воздуху, которое создается внутри трубы. Её легко мыть, работает достаточно тихо. ВНИМАНИЕ! Стоит помнить о хрупкости и возможном вреде здоровью людей, так как выделяется большое количество дыма при возгорании. К тому же, из самых дешёвых устройств может доноситься неприятный запах. Установка производится сложно. Боится высоких температур.
2. Алюминиевая. Не особо тяжёлая, большой шанс на длительную работоспособность, переносимость высоких температурных показателей. Однако при работе может издавать специфические звуки и повышенную вибрацию. Возникают неудобства во время чистки.
3. Утепленная. Её особенность — наличие слоя фольги с минеральной ватой. Такой вид можно установить на любой вытяжку.
4. Другие. Все из перечисленных недостатков предыдущих моделей отсутствуют (запах, шум, горючесть, срок эксплуатации) + обладает стойкостью. Но данный вид не из дешёвых. Позволить себе их может не каждый.

Какие бывают диаметры гофры для вытяжки

Есть брать самые ходовые гофры, то величина составляет 100 мм, 125 мм и 150 мм (для кухонной вытяжки). В промышленных же может доставать и 200 мм, 250 мм, 300 мм. Выбор зависит непосредственно от мощности аппарата. Следует учитывать диаметр самой вытяжки соответственно, они должны совпадать. Если Вы желаете большого диаметра, то следует подыскать заодно переходник, чтобы состыковать с горловиной. Размеры гофры на вытяжку имеют несколько классических параметров.  В инструкции кухонной вытяжки всегда можно найти минимальную величину. Чаще всего используется 100 мм и 120 мм. Если всё-таки не удалось подобрать размер, то используйте более большой, особенно хорошо это для кухни: шум будет уменьшаться из-за низкой скорости потока. При уменьшенном диаметре воздух будет проталкиваться, испытывая сложности.

Установка

Как установить гофру на вытяжку на кухне самостоятельно и зачем? Чтобы воздух обновлялся в независимости от того, включена вытяжка или нет, стоит присоединить гофру через решётку к вентиляционному отверстию. Потому что в отверстии есть отсек для воздуховода и для удаления воздуха. При установке необходимо учитывать также и технические характеристики — размер и длину трубы, иначе вся проделанная работа окажется нецелесообразной. Помните о качестве и надёжности выбранного Вами материала. К тому же, лучше, когда всё сделано в одном стиле, под интерьер. Следует понимать, что стоимость не гарантирует надлежащее выполнение установки, поэтому изучайте колляцию. Там же написано, как установить воздуховод для вытяжки на кухне.

Как подобрать размер

Необходимо рулеткой измерить всю длину. И учитывать маршрут, по которому будет проходить воздуховод. Например, его возможный путь лежит через шкаф, вдоль стен или по потолку. После расчётов стоит прибавить к общей длине ещё примерно от 10 до 15 процентов. Это важный момент, перед тем как подсоединить гофру к вытяжке.

ВАЖНО! Уточняйте размер гофры в растянутом виде. Стоит брать длину с запасом. В идеале составляет 3 метра, но даже если окажется совсем лишняя длина, то она не помешает.

В обратной ситуации, при нехватки материала, можно присоединить недостающий кусок с помощью скотча, но данный вариант снизит проходимость воздуховода. Прибегать к этому стоит лишь в крайних случаях. При наименьшем количестве углов, но при большем градусе вытяжка способна работать намного слаженней.

Как закрепить гофру на вытяжку

Для того чтобы как-то соединить гофру с вытяжкой, понадобятся:

• гофротруба
• саморезы
• хомуты для фиксации рукава или мягкая проволока
• решётка под вентиляцию или переходник
• силиконовый герметик
• переходники, не нашлась гофра подходящего размера

Как крепить гофру к вытяжке, после того как все инструменты готовы:

1. Перед работой следует прочистить вентиляцию в квартире
2. Для начала растяните гофру по её длине, проверьте составные элементы. Избегайте перегибов, тогда тяга воздуха останется хорошей.
3. С помощью герметика смажьте горловину вытяжки
4. Наденьте гофру и закрепите хомутом, если же его нет, то обматывайте проволокой.
5. Необходимо проложить так до конца отверстия вентиляции
6. Зафиксируйте саморезами решётку под вентиляцию
7. После чего надевайте гофру с герметиком
8. Закрепите работу хомутом
9. Проверьте вытяжную систему, подключая вытяжку к сети. Это делается следующим образом: включите вытяжку на максимальную мощность, теперь возьмите лист бумаги и поднесите его снизу к решетке. Признаком правильной монтировки является удержание листка — значит, воздух всасывается. Все, проблема как надеть гофру на вытяжку, решена.

СПРАВКА! Не протирайте наружную поверхность, это избавит Вас от посторонних нежелательных запахов.

Необходимо знать, что вентиляционное отверстие обязательно. Нельзя закрывать шахту полностью.

Если же Вы не хотите, чтобы гофра была на всеобщем обозрении, то есть возможность её спрятать. Как вставить гофру в вытяжку внутрь, чтобы было незаметно? Это легко сделать с помощью дверей навесных шкафов, декоративного короба или же других элементов. Для его маскировки нужно подобрать цвет в тон мебели. Чтобы придать гармоничности, попробуйте оформить всё исходя из стиля кухни. Ещё одним из вариантов является установление накладки. Её можно сформировать по контуру шкафа, тем самым будет обеспечивать скрытность вентиляции. Не составит труда и проложить внутри кухонных гарнитур. Однако тем самым будет потеряно много необходимого пространства, а также прибавятся дырки, которые нужно будет прорезать.

Если же не хочется разбираться в том, как крепится гофра к вытяжке, то можно попросту заказать профессиональную установку.  Особенно, если кухня выполнялась вместе с вытяжкой на заказ. Тогда, монтаж гофры для вытяжки может не пройти по стандартной схеме.

Для чего нужен монтаж гофры на вытяжку

Использование гофрированных труб хорошо тем, что они обладают множеством достоинств. Например, большинство может позволить себе их установку, а монтаж, как выяснилось, довольно-таки простой. К тому же, имеют большой спектр типов и размеров и малые веса в сжатом состоянии. Выносливы при высоких температурах, тем самым не подвергаются горению. Есть возможность установить как в помещении, так и на открытом воздухе, что свидетельствует о функциональности. Размещаются в разных плоскостях, используются на различных участках систем.  Всего лишь стоит позаботиться один раз, как свежесть в помещении гарантирована на долгие времена.

Как установить и спрятать гофру от вытяжки на кухне

Вытяжка представляет собой наиболее важный элемент современной кухни. Она позволяет очищать воздух от продуктов сгорания, возникающих при готовке. Для создания вентиляционного канала часто используют гофрированные трубы. Их применение обусловлено простотой создания маршрута и соединения элементов конструкции. Чтобы разобраться, как установить и спрятать гофру от вытяжки на кухне, стоит рассмотреть несколько способов. Многообразие вариантов позволяет выбирать такой воздуховод для кухонь с различным интерьером.

Содержание статьи

• 1 Выбор оптимального диаметра канала
• 2 Как установить гофру на вытяжку и проложить вентиляционный канал?
• 3 Как спрятать гофру от вытяжки?
  • 3.1 Короб из гипсокартона
  • 3.2 Отделка пластиком
  • 3.3 Маскировка за накладкой
  • 3.4 Прокладка канала через мебель
• 4 Фото удачно установленных воздуховодов в интерьере кухни

Выбор оптимального диаметра канала

Диаметр гофрированной трубы подбирают в соответствии с рекомендациями, имеющимися в инструкции к приобретенной вытяжке. При выборе вариантов труб с большим или маленьким сечением, оборудование не будет выполнять свои функции в полной мере. Поэтому перед походом в магазин необходимо ознакомиться с характеристиками вытяжки.

Стандартные размеры гофры для вытяжки:

• 100 мм;
• 120 мм;
• 125 мм;
• 150 мм.

Другие диаметры вытяжных каналов встречаются намного реже. Чаще всего используются трубы 100 и 120 мм. Лучше, если диаметры выходного патрубка вытяжки, гофрированной трубы канала и вентиляционной шахты будут совпадать.

При невозможности подобрать изделие с подходящим диаметром можно выбрать канал, имеющий большее сечение. Его соединяют с остальными элементами системы специальным переходником. Выбор трубы с большим диаметром позволит избавиться от лишнего шума при работе вытяжки.

Важно! При меньшем диаметре вентилятор станет работать в повышенном режиме производительности, что чревато быстрым износом оборудования.

Как установить гофру на вытяжку и проложить вентиляционный канал?

Гофру подключают к вытяжке и вентиляционной шахте с использованием таких инструментов и материалов:

• хомуты;
• герметик на силиконовой основе;
• переходники с квадратного на круглый;
• алюминиевая лента;
• решетка с обратным клапаном.

Переходник требуется при выборе вытяжки с прямоугольным патрубком. Все элементы лучше приобретать вместе с гофрой. Это позволит не ошибиться с количеством запасных деталей.

Для соединения нескольких гибких труб используют алюминиевый скотч. Если аккуратно наклеить его на поверхность изделий, металлический воздуховод окажется эффективным.

Чтобы правильно установить гофру на кухонную вытяжку, следуют такому порядку работ:

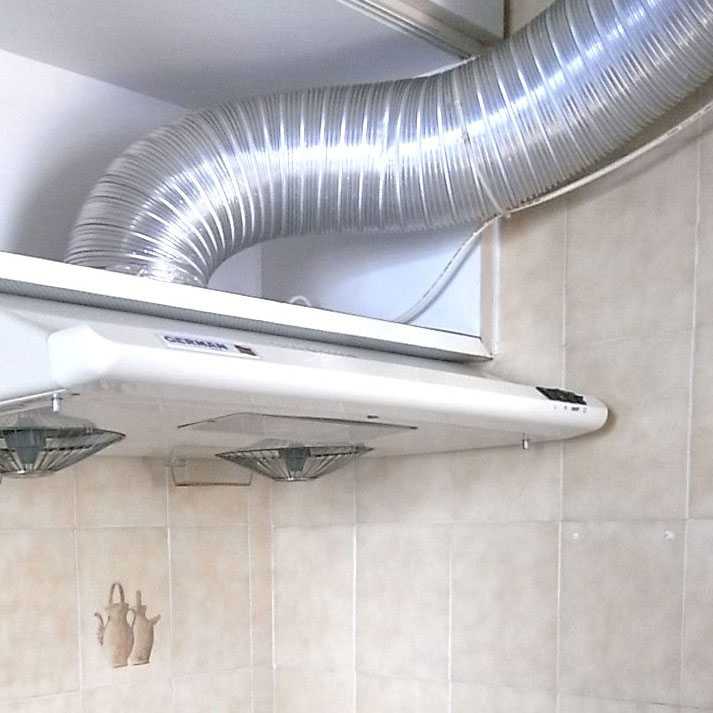

• Гофру растягивают на всю длину. Один ее конец фиксируют к выходному патрубку вытяжного оборудования. Крепление осуществляют герметиком и металлическим патрубком. Герметизирующий состав наносят только на очищенную и высушенную поверхность, иначе стыки будут закрыты неплотно.
• Через каждый метр по вертикали или 1,5 м по горизонтали устанавливают дополнительные хомуты, обеспечивающие правильную фиксацию вентканала. Если до отверстия в стене не больше 0,8 м, хомуты не устанавливают.
• Острые углы в воздуховоде делать не следует — они снижают эффективность вытяжки на 10%. При длине вентиляции более 3 м подбирают вытяжку большей мощности.
• После установки дополнительных хомутов следует соединить гофрированную трубу с вентиляционным отверстием, поместив ее второй конец в патрубок вентиляционной шахты или решетки. Канал фиксируют хомутом. Стыки с трубой обрабатывают герметиком.

После установки вытяжки делают проверку ее работоспособности. Для этого к включенной системе подставляют лист бумаги. Если он втягивается, установка проведена правильно.

Как спрятать гофру от вытяжки?

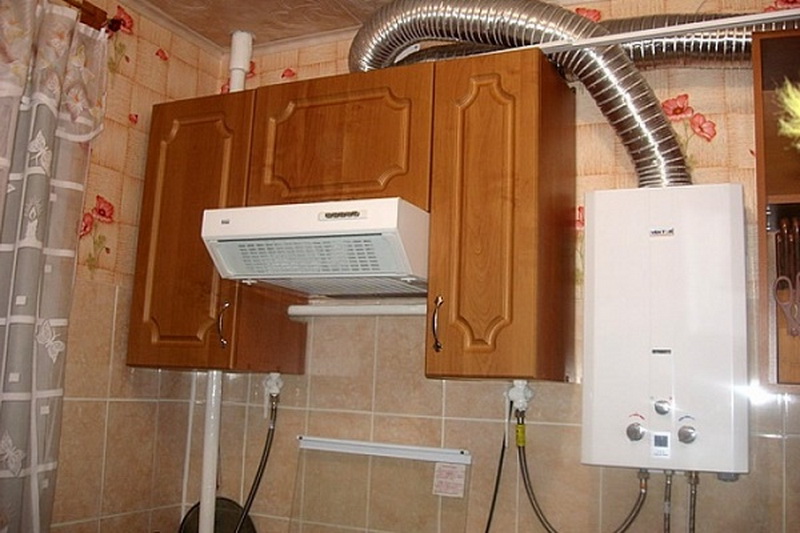

Гофра, закрепленная на стене или уложенная на кухонную мебель, может испортить вид интерьера. Поэтому ее маскируют разными способами.

Короб из гипсокартона

Одним из надежных способов маскировки гофры является зашивание трубы в короб из гипсокартона.

Сначала по размерам трубы делают каркас, а затем зашивают его отделочным материалом и проводят финишные работы.

Работы по маскировке гофры в гипсокартонный короб проводят в такой последовательности:

• Выполняют разметку, по которой будут установлены металлические профили на потолок и стену. От концов каждого профиля проводят перпендикулярные линии. Они соединяются в точках, где будет размещен третий профиль.
• Просверливают отверстия для саморезов. Их выполняют через профиль.
• В отверстия фиксируют дюбеля.
• Закрепляют профили.
• Углы, расположенные у вытяжки, оснащают металлическим уголком.
• Все профили скрепляют друг с другом поперечными элементами.
• На металлический каркас фиксируют гипсокартонные листы.

Затем проводят декоративную отделку короба. Внешний стык панелей декорируют пластиковым уголком.

Отделка пластиком

Часто гофру маскируют за пластиковыми панелями. Они практичны и в сочетании с пластиковым потолком выглядят эстетично. Работы аналогичны предыдущим, только вместо гипсокартонных листов применяются пластиковые панели. Можно подобрать их цвет в соответствии с дизайном кухни.

Маскировка за накладкой

Если гофра будет скрыта в потолке, для маскировки ее участка до вытяжки используют декоративную накладку.

Этот элемент обычно продают в комплекте с вытяжным оборудованием.

Изделие представляет собой канал с квадратным сечением и тремя стенками.

Прокладка канала через мебель

Чтобы проложить гофру через мебель, нужна подготовка. Для работ понадобится:

• электролобзик;
• болгарка;
• ножовка по металлу;
• плоскогубцы;
• монтажная пена;
• наждачка;
• рулетка;
• молоток;
• дрель;
• уровень.

Сперва делают обратный клапан-хлопушку, препятствующий попаданию воздуха из трубы вентиляции в помещение. Выполняют его из тонкостенного алюминия или оцинковки. Его располагают на шкафу. Впоследствии ее крепят к мебели на монтажный клей.

После примерки хлопушки на шкафу размечают отверстие. Затем необходимо очертить и бока короба обратного клапана.

Последовательность работ со шкафом:

• Элемент мебели снимают со стены.
• В нижней доске вырезают отверстие для вытяжки. Для этого размечают прямоугольник по обрамлению вытяжки и делают отверстие для пилы лобзика. Аккуратно вырезают нужное отверстие.
• Убирают полки и проделывают в них отверстия для воздуховода. В верхней доске создают отверстие для хлопушки, оставив припуск с каждой стороны по 3 мм.

Затем в уложенный на заднюю стенку шкаф вставляют гофру. Верхний край трубы необходимо сформировать в квадрат под отверстие в верхней доске. Затем просовывают гофр в дырку и надрезают углы на 2 см, чтобы загнуть края в стороны.

Шкаф с гофром можно устанавливать на место. Отогнутые полоски гофра и дерева шкафа на углах неразрывной линией смазывают силиконом. В вентиляционное окно вставляют короб с хлопушкой.

Излишки силикона убирают тряпкой, смоченной в уксусе.

Осталось установить вытяжку:

• В вырез нижней доски шкафа вставляют оборудование.
• Гофр отжимают патрубком вверх, не одевая.
• Фиксируют вытяжку к шкафу шурупами.
• Надевают гофр на патрубок и крепят его хомутом. Главное — не герметизировать это соединение, поскольку его придется чистить.

Важно заранее продумать расположение розетки и проведение электропроводки для вытяжки. Особое внимание уделяется заземлению. Нельзя заземляться через газовые трубы или водопровод.

Фото удачно установленных воздуховодов в интерьере кухни

Незаметные воздуховоды для вытяжки из гофра практичны и долговечны. Их обычно скрывают за декоративной отделкой, как на фото ниже.

Красиво проложить вентиляцию из гофрированной трубы можно с использованием доступных материалов.

Перед работой определяют маршрут прокладки канала и способ его маскировки. Для эффективной работы системы важно правильно подобрать диаметр труб для воздуховода.

Мар 29, 2018ventsyst

Как установить гофрированные металлические кровельные листы на склоне —

Фото Фото Pixabay

Если вы ищете новую крышу, которая защитит вашу собственность от непогоды, вы можете подумать об установке кровли из гофрированного металла. Дождевая вода является проблемой для большинства домовладельцев, особенно в местах, где вода скапливается на крыше и стучит по ней. Но установка кровли из профнастила – непростая задача, как можно подумать, даже если речь идет о скатах. В этой статье мы познакомим вас с процессом установки гофрированных металлических кровельных листов на склоне, чтобы обеспечить эффективный сток дождевой воды.

Фото с сайта alibaba.com

Гофрированный металлический кровельный лист представляет собой тип кровельного покрытия, состоящего из множества небольших тонких листов, которые плотно переплетены друг с другом. Этот тип кровли чаще всего используется на плоских крышах, но может использоваться и на скатах.

Как установить гофрированные металлические кровельные листы на склоне: Фото Андреа Пиаккуадио

Если вы устанавливаете гофрированные металлические кровельные листы , вам нужно помнить о нескольких вещах. Во-первых, убедитесь, что склон ровный. Во-вторых, убедитесь, что листы установлены в направлении, исключающем скопление дождя и снега на них. В-третьих, убедитесь, что листы прикреплены к крыше шурупами или гвоздями. Наконец, убедитесь, что швы между листами загерметизированы герметиком.

Устройство наклонной крыши

Если у вас есть уклон на крыше, возможно, пришло время установить кровельные листы из гофрированного металла. Этот тип кровли предназначен для того, чтобы справляться с дополнительными нагрузками и деформациями, которые оказывает на него наклон. Вот как установить гофрированные металлические кровельные листы на склоне:

1. Начните с измерения уклона вашей крыши и определения необходимого шага. Это можно сделать с помощью простого обследования или с помощью цифрового инклинометра.

2. Затем найдите размер гофрированного металлического листа, который будет соответствовать площади и уклону вашей крыши. Вам нужно будет учитывать любую обрезку или обрезку, которые необходимо выполнить, чтобы подогнать защитное покрытие.

3. Надежно закрепите пленку на крыше с помощью оцинкованных винтов и шайб. Соблюдайте осторожность, чтобы не повредить крышу во время установки профнастила.

4. После того, как защитное покрытие будет надежно закреплено, используйте брезент или другое покрытие, чтобы защитить его от непогоды во время установки.

Как установить лист  Фото Фото автора

Если у вас наклонная крыша, важно правильно установить металлический кровельный лист, чтобы избежать повреждения водой и защитить дом от непогоды. Выполните следующие действия, чтобы установить гофрированный металлический кровельный лист на склоне:

1. Определите уклон вашей крыши. Подъем на 1/4 дюйма на 100 футов длины является стандартным для плоских крыш, но больше для крутых крыш.

2. Осмотрите крышу на наличие утечек или поврежденных участков. Отремонтируйте или замените неисправный отлив, водосточный желоб или черепицу.

3. Отметьте высоту нижнего края вашего металлического кровельного листа, используя линейку и уровень. Оставьте 2-футовый выступ внизу для установки оборудования и изоляции.

4. Отрежьте металлический кровельный лист по размеру с помощью циркулярной пилы с направляющей для пропила и угловым упором. Убедитесь, что лист по крайней мере на 2 дюйма шире, чем уклон вашей крыши, и на 3 дюйма выше свеса, который вы отметили на шаге 3. дюймов по длине вашего листа

Типы гофрированных металлических кровельных листов

Существует три типа гофрированных металлических кровельных листов: плоские, скатные и перевернутые. Плоские кровельные листы являются наиболее распространенными и используются на крышах с пологим уклоном. Скатные кровельные листы имеют П-образное сечение и применяются на крышах с более сильным уклоном. Инверсионные кровельные листы имеют перевернутое V-образное сечение и используются на крышах с очень крутым уклоном.

Для установки кровли из профнастила на склоне сначала определите уклон крыши. Затем с помощью уровня найдите шероховатость поверхности крыши. Измерьте расстояние от края одного листа до края другого листа и умножьте это число на 0,6, чтобы найти количество дюймов на фут уклона. Это число также называется номинальной шириной листа (NSW). Затем найдите NSW каждого листа и вычтите из этого числа 1 дюйм, чтобы получить фактическую ширину листа (ASW). Наконец, измерьте ASW каждого листа и обрежьте их до нужного размера.

Плоские кровельные листы: Чтобы установить плоские кровельные листы на склоне, сначала измерьте расстояние от одного края одного листа до другого края следующего листа. Измерьте расстояние от края одного листа до края одного конца другого листа и умножьте это число на 0,75, чтобы найти номинальную ширину листа (NSW). Затем найдите NSW каждого листа и вычтите из этого числа 1 дюйм, чтобы получить фактическую ширину листа (ASW). Сделайте это для всех листов на крыше.

Как укладывать металлические кровельные листы с черепицей

Если вы устанавливаете кровлю из гофрированного металла на склоне, важно тщательно следовать инструкциям производителя. Невыполнение этого требования может привести к серьезному повреждению вашего дома и оборудования.

Вот несколько советов по установке гофрированных металлических кровельных листов на склоне:

1. Убедитесь, что у вас достаточно материала для работы. Ширина листов должна быть как минимум в два раза больше, чем расстояние от края крыши до ближайшего гонта.

2. Прежде чем приступать к укладке, отметьте положение каждой черепицы карандашом или листом бумаги. Это значительно облегчит их поиск и замену во время строительства.

3. Установите первый лист металла вдоль нижнего края крыши, перекрывая его не менее чем на 2 дюйма (5 см). Закрепите его на месте с помощью шурупов или гвоздей, установленных не менее чем на 2,5 см ниже поверхности.

4. Установите следующий лист металла, снова перекрывая его на 2 дюйма (5 см). Опять же, закрепите его на месте с помощью винтов или гвоздей, установленных на 1 дюйм (2,5 см) ниже поверхности. Продолжайте этот процесс, пока весь листовой металл не будет установлен. Убедитесь, что черепица не видна изнутри дома при взгляде спереди, сбоку и сзади. Если таковые имеются, удалите их и замените другими черепицей.

выбор гофрированных труб для вентиляции

Многие виды ремонтных работ можно выполнить самостоятельно. И подключение вытяжки к системе вентиляции — один из таких случаев. Согласитесь, что с этим ответственным этапом справится даже неопытный домашний мастер.

Особенно, когда алюминиевый гофр используется в качестве воздуховода для волочения. Этот вид строительного материала при монтаже не требует многолетнего опыта и специальных знаний.

Но не знаете с чего начать и как выбрать гофротрубу? Мы поможем вам определиться с типом материала и справиться с данным видом монтажных работ – в статье рассмотрены разновидности гофры, ее особенности и область применения.

Освещены тонкости выбора гофрированного воздуховода для подключения вытяжки и дана пошаговая инструкция по установке. Материал дополнен наглядными фото отдельных этапов монтажа гофры и видео-рекомендациями специалистов.

Содержание статьи:

• Классификация и применение гофры
  • Разновидности гофрированных труб
  • Область применения и нюансы применения
• Руководство по правильному выбору трубы
• Тонкости монтажа и монтажа
• Веские причины заменить трубу
• Выводы и полезное видео по теме

Классификация и применение гофры

Гофрированная труба представлена ​​на стройматериалы рынке в самых разнообразных вариантах – это и цветные модели небольшого диаметра из пластика, и серьезная водопропускная гофра из нержавеющей стали. Материал, размер, цвет, цена — все это для любого покупателя.

Начинающему домашнему мастеру сложно выбрать именно то, что идеально подойдет для решения возникших проблем.

Фотогалерея

Фото

Использование гофрированных труб при организации вытяжного вентиляционного канала значительно упрощает и ускоряет монтажные работы

Гофра дает возможность прокладывать воздуховоды любой сложности и протяженности с наименьшим количеством поворотов и соединительных узлов

С помощью гофр создаются выпускные тракты с наиболее приемлемыми поворотами, сглаженными углами без уменьшения диаметра канала

Благодаря использованию гофрированной трубы, вытяжка построена с высочайшими аэродинамическими характеристиками, превосходящими стандарты жестких труб

Гофра для вытяжки выполнена из материалов, отлично контактирующих с любым типом поверхности. уложенные в мебельные модули.

Гофрированные металлические детали применяются в основном для строительства стальных дымоходов и наиболее эффективного углового устройства.0003

При соблюдении правил эксплуатации колпак из гофротрубы послужит не менее жесткого пластикового или металлического швеллера

Гофротруба в колпаке

Прокладка швеллеров любой сложности

Гофрированный уголок

Оптимальный аэродинамический швеллер

Вытяжка в кухонный шкаф

Гофрированное колено из нержавеющей стали

Гофрированное соединение труб

Формирование надежных вытяжных каналов

Разновидности гофрированных труб

Одним из удобных и простых решений для кухни является использование гофрированных труб для .

Чтобы купить именно то, что требуется, не потеряться среди большого количества предложений и не переплатить за воздуховод, необходимо немного разобраться в основных видах и назначении гофры.

По неопытности можно выбрать не тот тип трубы для вентиляции, подобрав цвет или материал, гармонично вписывающийся в интерьер

Гофра активно используется строителями и домашними мастерами как важный элемент при обустройстве коммуникаций.

Его популярность обусловлена ​​высокой прочностью, разнообразием размеров и материалов, длительным сроком службы.

Гофрированные трубы большого диаметра 3,0-3,6 м часто можно увидеть под автомобильными и железными дорогами. Их устанавливают для выполнения водопропускных функций.

По внешнему виду гофра прямоугольная и круглая. Для кухонной вытяжки купите круглый воздуховод.

Гофрированные варианты прямоугольного сечения чаще используются на производстве и складе

Часто можно встретить гофрированные трубы из таких материалов:

• оцинкованная сталь;
• нержавеющая сталь;
• алюминий;
• текстиль;
• полиэтилен высокого и низкого давления;
• поливинилхлорид.

Область применения зависит от типа материала и диаметра готового изделия. Для обустройства бытовой вентиляции часто покупают гофру из алюминия и нержавеющей стали.

Пластиковая гофра, соединяющая вытяжку с вентиляционным каналом, создает больше шума, чем алюминиевый аналог

По способу изготовления трубы гофрированные бывают:

• каркасные;
• спиральная.

Первый вид изделий представляет собой металлический каркас, покрытый алюминиевой фольгой или полимерной пленкой.

Это гибкие воздуховоды. Имеют свойство возвращаться в первоначальный вид без деформации после растяжения гофры в полную длину.

Гофр спирально-навивной изготавливается из нержавеющей и оцинкованной стали, из алюминия. Стоит значительно дороже рамных аналогов

Воздуховоды второго типа изготавливаются из металлических лент. Готовое изделие наполовину гибкое – может растянуться в 2-3 раза, но не может вернуться в исходное состояние.

Вам придется приложить усилия, чтобы придать такой трубе нужную форму, и следы деформации будут хорошо видны.

Многие производители предлагают гибкую гофру с теплоизоляцией и без нее. Первый вариант позволяет расширить сферу использования продукции.

Так, используя четырехслойные гибкие трубы, можно прокладывать вентиляционные каналы как внутри, так и снаружи помещений. И расстояние не будет иметь значения.

При изготовлении теплоизоляционных изделий применяют минеральную вату или стекловату

Сфера применения и нюансы применения

Большое разнообразие гофрированных труб, существенно отличающихся своими размерами и видом материала, красноречиво свидетельствует о разнообразии областей применения данной строительный материал.

Трубы полугибкие малого диаметра из пластмасс и полимеров активно применяются при прокладке электрических кабелей.

Может быть каналом для телефонных, компьютерных, силовых и других проводов. Чаще всего электрики используют гофру диаметром от 1,6 до 4 см.

Полугибкая гофра из оцинкованной или нержавеющей стали стала одним из самых актуальных вариантов обустройства системы отопления. На практике такой тип трубы проще в монтаже.

Возможность при необходимости согнуть любой сегмент без нарушения внутреннего диаметра изделия помогает легко сгибать углы и другие сложные участки при монтаже.

Профнастил из оцинкованной и нержавеющей стали значительно дороже алюминиевых аналогов. А вот трубы из цельного материала выглядят эстетично

Для систем вентиляции применяют гибкие виды гофрированных труб. Диаметр, чаще всего используемый для бытовой вентиляции, составляет от 10 до 15 см. Бывают случаи, когда требуется труба диаметром 20, 30 и более см. Хоть это и не ходовой размер, найти необходимый вариант не составит труда.

Что касается материала изделий, то гофра, покупаемая мастерами для обустройства вентиляции на кухне, гибкая и изготавливается из алюминиевой фольги. Реже в быту используются варианты с пластиковым материалом и нержавеющей сталью.

Такая популярность гибкой конструкции обусловлена ​​удобством ее монтажа. Цена вполне приемлемая и соответствует требованиям, выдвигаемым покупателями к данному продукту.

Воздуховоды текстильные вентиляционные применяются для устройства коммуникаций в производственных помещениях. Они не мешают очень быстрой передаче воздуха в помещении.

Именно эта особенность способствует их использованию на мясоперерабатывающих предприятиях, в общественном питании и в других типах помещений.

Тканевые вентиляционные каналы быстро и легко демонтируются. Их не сложно чистить и дезинфицировать.

Гофра пластиковая и полиэтиленовая применяется для подключения сантехники, подачи воды к стиральным, посудомоечным машинам и другому оборудованию.

При обустройстве канализации без гофрированной трубы также не обойтись. Особенно в сложных областях, где использование жесткой конструкции может быть затруднено.

Рекомендации по правильному выбору трубы

Большой выбор пластиковых воздуховодов, предлагаемых продавцами, может вызвать затруднения при обустройстве вентиляции.

Поэтому, чтобы купить нужный товар, следует руководствоваться следующими параметрами:

• диаметр и длина;
• материал изделия;
• качество;
• цена.

Диаметр должен соответствовать рекомендациям, данным в инструкции к купленной модели вытяжки.

Если остановиться на большем или меньшем варианте, то дорогостоящее оборудование может в лучшем случае не справиться со своими функциями по удалению запахов с кухни, а в худшем — сгореть от перенапряжения.

Если вы собираетесь в магазин покупать гофру, вам необходимо внимательно изучить технические характеристики вытяжки, а перед покупкой не стесняться мерить изделие

Не нужно игнорировать рекомендации, предоставленные производителем. Иногда к вытяжке прилагается воздуховод. Здорово, если он подойдет в конкретном случае – и длины будет достаточно, и материал подойдет.

В противном случае придется самостоятельно посещать рынок стройматериалов и приобретать более подходящий вариант.

Еще одна ситуация, когда вместе с вытяжкой сразу предлагают купить гофру. Здесь нужно быть предельно внимательным, ведь продавец не всегда заботится о комфорте клиента.

Он может предложить залежавшийся или слишком дорогой товар. При этом длину необходимо измерить заранее, чтобы не покупать лишние метры, доверившись опыту продавца.

Гибкая труба для вентиляции в исходном виде имеет длину 60-70 см. Но он растянут на 3 метра. Стоит учитывать при покупке

Длину гофры, необходимой для соединения вытяжки с вентиляционным каналом, измеряют рулеткой. Измерение необходимо производить от входа в выхлопную трубу до входа в стену. Путь нужно выбрать именно тот, который будет повторять труба.

Обратите внимание, что гофра может гнуться, в зависимости от технических параметров, указанных производителем. Например, 180 градусов.

Возможность изгибаться под нужным углом позволяет проложить наиболее оптимальный путь. Труба будет монтироваться в растянутом состоянии. Этот момент следует учитывать.

Вторым параметром, влияющим на выбор, является материал изделия. Иногда цвет подходит пластиковой версии. При этом нужно помнить о большем шуме, создаваемом воздуховодом. Если этот вопрос не принципиален, то ассортимент моделей можно расширить.

Гофра полиэтиленовая не используется для вентиляции. Данные изделия в зависимости от диаметра подходят для транспортировки и перекачки сыпучих и жидких веществ

Чтобы покупка не разочаровала, не забывайте о документах, подтверждающих качество приобретаемого товара. Не стесняйтесь спрашивать у продавца сертификат качества и гарантию производителя.

Помимо документа следует внимательно осмотреть гофру — на ней не должно быть вмятин или подозрительных царапин.

Не нужно бояться растянуть гибкую трубу на всю длину и проверить наличие зазоров или отверстий — их не должно быть. Если гофра сомнительного качества, то от ее покупки лучше отказаться.

Гибкая труба будет установлена ​​в системе вентиляции в натянутом виде. Поэтому нужно внимательно осмотреть его в таком состоянии перед покупкой

Цена тоже имеет значение. Перед покупкой хорошо изучить аналогичные предложения других производителей, чтобы не переплачивать. Также это существенно поможет сохранить знания о нужной длине воздуховода.

При выборе следует учитывать, где именно будет использоваться гофра. Если вы планируете устанавливать его на улице или в вентиляционных системах, где будет отопление/охлаждение, то стоит обратить внимание на модели с теплоизоляцией.

Удобнее купить готовое изделие, чем утеплять гибкую трубу самостоятельно.

В бытовых условиях гофру чаще всего применяют при устройстве вентиляционных каналов, отводящих отработанный воздух из кухни, и при подключении вытяжных устройств.

Со ступенями с помощью гофрированной трубы вводится следующий выбор:

Галерея изображений

Фото

Определившись с местом расположения вытяжки, находим место выхода воздуховода на улицу или в общую вентиляцию

Примеряем гофру воздуховода к месту установки. Следим, чтобы отверстие не пережимало трубу

По размерам вытяжного раструба отмечаем точки его крепления на стене, сверлим отверстия

Устанавливаем в отверстия дюбеля, убедившись в их надежной установке, вкручиваем шурупы в дюбели

Отрезаем лишнюю гофротрубу с учетом высоты вытяжки

Прикладываем короб вытяжки к месту установки для примерки, выясняем нужно ли подогнать трубу по длине, при необходимости подрезать

Вводим отрезанную и подогнанную гофротрубу в вытяжной канал, добиваемся плотного прилегания по линии стыка

Закрепляем маскирующую вытяжную коробку-раструб на стене, проверяем надежность крепления

Шаг 1: Сверление воздуховода Отверстие

Шаг 2: Подгонка воздуховода к месту установки

Шаг 3: Сверление вытяжных отверстий

Шаг 4: Установка креплений для подвешивания вытяжки

Шаг 5: Подрезка гофры до реальных размеров

Шаг 6: Примерка маскирующий колокол

Шаг 7: Установка гофротрубы в раструб

Шаг 8: Колпак в подвешенном состоянии

Вас также может заинтересовать материал о разновидностях. .

Тонкости установки и монтажа

Процесс сможет сделать домашний мастер.

Для выполнения данной работы необходимо взять:

• Гибкая труба;
• хомуты;
• алюминиевая лента;
• ;
• силиконовый герметик;
• переходники с круглого на квадратный.

Последний пункт пригодится в том случае, когда вытяжка имеет квадратную или прямоугольную трубу, а гофру приобретают круглую.

Переходники для меньшего и большего диаметра в продаже. Их следует использовать только в случае необходимости, чтобы не снижать производительность вытяжного оборудования

Хорошо купить все необходимые детали с гофротрубой.

Это позволит вам изготовить нужное количество запчастей.

Все комплектующие для будущей установки воздуховода необходимо подобрать, предварительно сделав замеры в месте предстоящей установки

Если вам нужно соединить 2 и более гибких труб, вы можете использовать алюминиевую ленту.

Хорошо соединяет материал металлических воздуховодов при условии тщательного приклеивания к поверхности.

Алюминиевая лента может не только соединить 2 гофры, но и заклеить случайно разорванное отверстие

Гофрированную трубу необходимо растянуть на всю длину. В этом состоянии один конец должен быть присоединен к выхлопной трубе.

Для крепления необходимо использовать металлический патрубок и герметик.

Герметик следует наносить только на сухую и чистую поверхность. В противном случае он не сможет надежно закрыть стыки

Затем через каждые 1,0 метра по вертикали или 1,5 метра по горизонтали укладки гофры нужно ставить дополнительные хомуты. Эти устройства обеспечат надежную фиксацию воздуховода.

Если вентиляционное отверстие всего 0,5-0,8 метра, то никаких дополнительных хомутов не потребуется.

При большой длине вентиляционного канала не следует делать острые углы — каждый из них снизит производительность вытяжки на 10%

Если до входа в вентиляцию более 3 метров, то нужно выбрать более мощную модель вытяжки или протянуть гофрированную трубу по прямой под потолком, чтобы сократить путь. Ведь чем длиннее канал, тем мощнее должно быть оборудование.

Поставив дополнительные хомуты, остается соединить гофру с вентиляционным отверстием, вставив второй ее конец в соответствующее отверстие в настенной решетке.

Настенные вентиляционные решетки со встроенным обратным клапаном или без него

Места стыков решетки с трубой также необходимо обработать герметиком. Теперь осталось проверить качество установки. Для этого включаем бленду и прикладываем лист бумаги — если притягивается, значит все смонтировано отлично. Итак, можно приступать к декору.

В качестве декора может быть использован декоративный кожух самой вытяжки.

Иногда этого явно недостаточно. Тогда хозяева подключают фантазию, выбирая наиболее оптимальный вариант, например, скрывают трубу в навесных шкафах. Что особенно актуально для .

Иногда вентиляционный канал прячут в пластиковый короб. Если в него еще и подсветку вмонтировать, то про металлическую гофру внутри никто не догадается.

В зависимости от стиля кухни гофрированную трубу можно спрятать под подвесным потолком. Если мебель в комнате выполнена в стиле хай-тек, то металлическая гофра органично впишется в общую картину.

Бывает, воздуховод идеально вписывается в интерьер кухни, являясь логичным продолжением и не выбиваясь из общей композиции.

Фотогалерея

Фото

При установке вытяжки в многоквартирном доме гофра выводится в общий вентиляционный канал. Чаще всего их просто подключают к вентиляционной решетке

В частных домах вытяжной канал из гофротрубы целесообразнее вывести через потолок и нежилой чердак на улицу. Эта схема лучше с теплотехнической точки зрения.

Внутри кухни гофротруба на ваше усмотрение. Однако в приоритете полностью замаскировать воздуховод за жестким коробом

Полностью закрывать гофроканал коробом не нужно; можно только частично замаскировать

Вывод гофры в общую вентиляцию

Вывод гофротрубы в частном доме

Маскировка короба гофротрубы

Частично закрытая коробка гофротрубы

Веские причины для замены трубы

6

недорогое и очень достойное решение проблемы обустройства вентиляции дома. Если он установлен правильно, то проблем с использованием не возникнет. Главное – придерживаться рекомендаций, указанных производителем продукта.

За гофрированным воздуховодом особого ухода не требуется. Одно неприятно — пыль со стен доставать очень неудобно. Со временем, через 8-10 лет, внутри трубы образуется довольно толстый налет из частичек жира, гари, пыли. Почистить его не получится. Единственный выход — поставить новую гофру.

Если сравнить срок службы 10 лет со стоимостью нового вентканала, то замена вообще не выглядит проблемой.

При замене сначала демонтировать старую трубу, а затем установить новую

При демонтаже необходимо выполнить все действия, что и при установке, только в обратном порядке.

После снятия трубы нужно тщательно прочистить стыки, почистить вентиляционную решетку или даже заменить ее. Затем провести всю установку новой гофры.

Выводы и полезное видео по теме

Видеоролик как подключить воздуховод на кухне — особенности использования гофротрубы:

Металлизированное гофрирование, используемое в качестве воздуховода в вытяжке, можно скрыть за декоративным кожухом.

Правильно подключить гофрированную трубу к вытяжке поможет данная видеоинструкция:

Наглядное видео о дополнительных деталях используемых при подключении гофротрубы к вытяжке:

Видео обзор гибкой алюминиевой гофрированной трубы:

Интересный видео ролик о том, как делают воздуховоды из алюминиевой фольги:

Разобравшись с особенностями выбора и установки гофры, можно сэкономить, сделав все своими руками. Эти работы не требуют специальных навыков и профессиональных инструментов, что позволяет обойтись без вызова специалистов .

No related posts.
