какие цифры вписывать, сколько цифр передавать за электроэнергию
Расход электроэнергии зависит от количества установленных в доме устройств и времени их использования. Поэтому так необходимо иметь точный и надежный прибор, который в состоянии просчитать максимальную мощность нагрузки от всей бытовой техники. Важным моментом является правильное снятие показаний со счетчика электроэнергии.
Содержание статьи
- 1 Виды счетчиков и принцип их работы
- 2 Где располагается электросчетчик
- 3 Снимаем показания с индукционных счетчиков
- 3.1 Сколько цифр списывать
- 3.2 Как снимать
- 3.3 Как считать
- 4 Показания электронных счетчиков электроэнергии
- 4.1 Как снять показания со счетчика «Меркурий-200»
- 4.2 Счетчики «Энергомера»
- 4.3 Снять показания со счетчика электроэнергии «Микрон»
- 4.4 Счетчики «Saiman»
- 5 Счетчики с автоматической передачей данных
- 6 Как снимать показания с трехфазных счетчиков
Виды счетчиков и принцип их работы
Чтобы правильно снимать показания со счетчиков электроэнергии, и понимать, на что нужно обращать внимание, потребителю следует уточнить тип установленного прибора. Также посмотреть в паспорте на изделие, сколько значений имеет числовой ряд, и какие цифры писать при снятии показаний.
Приборы для измерения расхода электроэнергии существуют для постоянного (применяются, например, на электротранспорте) и переменного тока, используемого в быту. Приспособления бывают индукционными или электронными. Полноценный учет электрической энергии осуществляют оба вида. Единственное требование к индукционным устройствам – соответствующий класс точности (степень погрешности).
Старые бытовые электросчетчики (с классом точности ниже 2.0) не рассчитаны на использование энергоемкой бытовой техники (кондиционеры, СВЧ-печи, водонагреватели, «теплые полы» и другие). Они работают при существенных перегрузках, что может вызвать пожар. Сейчас проводится кампания по замене устаревших устройств на современные, на основании Постановления Правительства РФ № 354.
Принцип работы индукционных приборов учета основан на действии магнитного поля, которое образуется в двух токопроводящих катушках (напряжения и тока). Под его действием начинает вращаться подвижный проводник – диск, приводящий в действие устройство для измерения количества потребленных киловатт часов. При повышении нагрузки возрастает число оборотов, и счетный механизм фиксирует увеличение расхода. Индукционные модели просты в эксплуатации и долговечны.
Электронные устройства являются современным видом измерителей. Их работа основана на воздействии переменного тока на твердотельные элементы, генерирующие импульсы, число которых пропорционально расходу электричества. Результат измерения отображается на электронном дисплее.
Эти модели имеют ряд достоинств:
- удобство при снятии показаний;
- их можно применять для многотарифного учета;
- современный дизайн;
- имеется функция самокоррекции;
- обладают антимагнитными свойствами.
При снятии показаний не учитываются числовые значения, идущие после запятой.
Относительно индукционных электросчетчиков эти модели стоят дороже, но их использование дает экономию за счет разницы в тарифах.
Производители разработали всевозможные автоматические считывающие устройства. При установке такой системы показания счетчика электроэнергии передавать не нужно. Данные сами поступают в электросеть. Если подключить банковскую карту, то оплата тоже будет производиться автоматически. Уже описана практика применения таких способов учета.
Где располагается электросчетчик
В многоквартирных домах счетчики электроэнергии размещают на лестничных площадках. Это делается для удобства обслуживания и снятия показаний работниками городских служб.
Таким способом хитрые электрики снижают случаи вмешательства в работу электросчетчиков, так как щитки закрываются на ключ.
В частном жилом секторе с этой же целью применяют модели с удаленным снятием информации. Их устанавливают на столбах, в точке входа электричества. Встречается и размещение приборов в квартирах. Обычно к ним повышенное внимание со стороны поставщика, так как снимать показания с электросчетчика и проверять его работоспособность контролеры будут раз в полгода.
Все устройства для учета расхода электроэнергии проходят приемку представителями поставщика, с установкой пломб и составлением акта. Следует помнить, если пломба нарушена, то организация вправе назначить штрафные санкции. В этом случае, при расчете, применят повышающий коэффициент, равный 10.
Мнение эксперта
Миронова Анна Сергеевна
Юрист широкого профиля. Специализируется на семейных вопросах, гражданском, уголовном и жилищном праве
Все электросчетчики относятся к группе «измерительные приборы» и подлежат обязательной поверке в испытательных лабораториях, прошедших аккредитацию. Ее периодичность указывается в техническом паспорте на изделие. Собственник сам следит за своевременностью проведений подобных мероприятий.
Снимаем показания с индукционных счетчиков
Снять показания с электросчетчика такого типа несложно. На лицевой панели индукционного измерителя электроэнергии содержится вся необходимая потребителю информация. В центре расположен счетный механизм, указан класс точности, год выпуска, заводской номер, число оборотов диска, которое он производит при потреблении одного киловатт часа (600 или 1200).
По вращению диска визуально можно определить текущую нагрузку. Для этого подсчитывают количество оборотов за одну минуту. Предположим, что он прокрутился 10 раз. Один киловатт (или 1000 ватт) получается при 600 оборотах. Следовательно, текущая потребляемая мощность составит:
10 х 1000 / 600 = 16,7 ватт.
При снятии показания электросчетчика всегда можно наглядно проверить его работоспособность.
Сколько цифр списывать
Самые простые в эксплуатации – индукционные приборы учета – имеют в окошке пять или шесть чисел. Цифры до запятой считают киловатты, а после – доли. При снятии показания электросчетчика долевые значения не учитываются. При наличии пяти значений в окошке – списываются четыре символа, а при шести – пять.
Как снимать
Показание прибора принято снимать ежемесячно. Так удобнее контролировать затраты на электроэнергию. Желательно записывать в тетрадь все полученные данные.
Как считать
Разница между текущим значением и числом, указанным в квитанции за прошлый месяц, и будет являться количеством потребленной электроэнергии. Сумма к оплате получается путем умножения полученных киловатт на тариф, действующий в регионе. Цена за одну единицу в городе отличается от тарифа в сельской местности.
Счет на оплату электроэнергии
Показания электронных счетчиков электроэнергии
Конструкций электронных измерителей множество. Чтобы правильно снимать показания с одно- или двухтарифных моделей счетчиков, придется самостоятельно изучить инструкцию конкретного прибора.
У электронных устройств общий принцип действия, который основан на учете расхода электроэнергии в дневные и ночные периоды. Во встроенной в них микросхеме есть часы, позволяющие с высокой точностью выполнять подсчет расхода в разное время суток
Для двухтарифных бытовых счетчиков осуществляется установка необходимой программы учета. Она может быть как обычной однотарифной, так и с разбивкой по времени суток. Пониженная цена действует с 23-00 до 07-00. В остальной период расход учитывается по обычным расценкам.
Существуют модели счетчиков с трехпериодной оплатой. Временные зоны в них разделены на три части: одна – обычная, а две другие – льготные. Такие приборы применяют на предприятиях. Для них производят индивидуальную корректировку программы.
Как снять показания со счетчика «Меркурий-200»
Электронное устройство устанавливается в однофазных сетях переменного тока. Оно имеет жидкокристаллическое табло и может обеспечивать учет потребленной электроэнергии с разбивкой по месяцу, дням недели, дневным и вечерним часам.
Электросчетчики Меркурий 200 поочередно показывают время, дату, потом тарифы по зонам.
В зависимости от используемой программы информация на дисплее отображается по-разному. При применении одного общего тарифа расход электроэнергии высвечивается на табло. Списываются показания, находится разница, которая затем умножается на цену.
Если учет ведется по двум периодам, то показания снимаются иначе. На дисплее в автоматическом режиме происходит смена данных потребленной электроэнергии в следующем порядке:
- время;
- дата;
- показание по тарифу 1;
- показание по тарифу 2;
- суммарное показание.
Конструкция прибора позволяет считывать информацию принудительно. Для этого используют кнопку «ВВОД». Путем ее нажатия снимаются данные в спокойном режиме. Это важно, чтобы избежать ошибки.
Изготовителем счетчиков является российская компания НПК «Инкотекс», которая лидирует на рынке производителей приборов учета электроэнергии.
Счетчики «Энергомера»

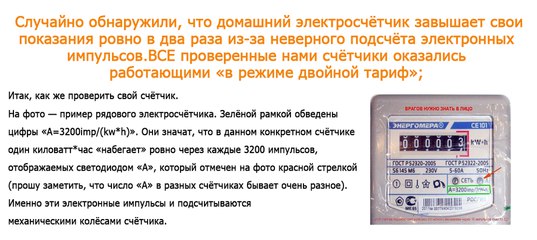

Не менее популярны счетчики марки «Энергомера». Производитель обеспечивает повышенный гарантийный срок работы – до 5 лет. Устройства устанавливаются только в помещениях. Электросчетчики однотарифные, однофазные. У них высокая степень надежности и удобный интерфейс. Варианты исполнения различаются только способом крепления.
Производителем разработаны и уже поступили в продажу многотарифные автоматические модели, обладающие возможностью ретрансляции данных. С их помощью удаленно управляют нагрузкой. Приборы имеют функцию передачи сообщений и высокую степень защиты от возможных хищений.
Счетчик «Энергомера» сертифицирован и с ним не возникает проблем при сдаче инспекторам электрических сетей.
Эти модификации производятся АО «КонцернЭнергомера». В его составе четыре электротехнических завода: Ставропольский, Харьковский, Фанипольский и Завод измерительных приборов в городе Невинномысске.
Снять показания со счетчика электроэнергии «Микрон»
Многофункциональные электросчетчики «Микрон» могут применяться в составе автоматизированных систем учета и контроля электроэнергии. Приборы имеют функцию ведения расчетов по четырем тарифным зонам (будни, выходные, праздничные дни). Они измеряют значения напряжения в сети, потребляемую мощность, параметры тока, время. Устройства имеют жидкокристаллический дисплей и кнопку управления режимами индикации.
На лицевой панели, ниже информационного табло, размещены метки параметров потребления электроэнергии, месячный расход, указаны дата и время. Чтобы посмотреть значение, достаточно с помощью единственной кнопки выбрать нужный режим (он будет отмечен «галочкой»).
«Микрон» – многотарифный прибор учета электроэнергии.
Счетчики «Микрон» производятся Нижегородским заводом имени М.В.Фрунзе.
Счетчики «Saiman»
Электросчетчики «Saiman» имеют встроенный источник резервного питания, его ресурс рассчитан на 10 лет. В корпусе находится реле, с помощью которого можно управлять нагрузкой или совсем отключить ее от сети. Имеется функция удаленной передачи данных от внутреннего модема. Для использования в быту обычно применяют однофазные, одно- или многотарифные приборы.
Модели счетчиков данного производителя предназначены и для учета активной электроэнергии в трехфазных четырехпроводных сетях переменного тока. Они широко применяются для коммерческого и технического учета.
Электросчетчики производятся ТОО «Корпорация Сайман». Завод изначально выпускал продукцию по технологии Ленинградского электромеханического завода. Предприятие расположено в городе Алматы.
Компании Энергосбыта бесплатно заменяют устаревшие индукционные электросчётчики, и, как правило, это приборы учёта Saiman.
Счетчики с автоматической передачей данных
Для удобной эксплуатации измерители расхода электроэнергии оснащают современными автоматическими устройствами. Встроенный в корпус прибора микроконтроллер позволяет считывать и передавать информацию дистанционно. От потребителя требуется только первичная настройка и сообщение начальных показаний. Но следует помнить о том, что, кроме отслеживания данных, поставщик, также на расстоянии, может отключить подачу электроэнергии за неуплату.
Одним из преимуществ такого электросчетчика называют то, что он ежедневно фиксирует все параметры. Это пригодится при рассмотрении спорных вопросов. Такой «умный» прибор контролируется с помощью компьютера или телефона. При срочной необходимости он дает возможность дистанционного отключения напряжения.
Как снимать показания с трехфазных счетчиков
Трехфазные счетчики применяют в сетях с номинальной мощностью более 15 кВт. Они бывают как механические (индукционные), так и электронные. Такие измерители многофункциональны и надежны. Подключение трехфазного устройства может быть прямым или трансформаторным.
Электросчетчики такого типа устанавливают в многоквартирных жилых домах (для учета общего потребления), больших офисных помещениях, на технических предприятиях. То есть там, где большой расход электроэнергии.
Снятие показаний с подобных измерителей производится по аналогии с однофазными. При этом данные индукционного прибора записывают с цифрового ряда до запятой. Находят разницу с последними показаниями прошлого отчетного периода, умножают на тариф и получают сумму к оплате.
Для правильной эксплуатации электронных электросчетчиков следует обратиться к инструкции конкретного изделия.
В большинстве моделей на дисплее автоматически чередуются показания по тарифным зонам, время, дата, суммарное значение. Все счетчики имеют на панели кнопку для снятия данных соответствующего режима.
Приборов учета большое количество. Каждый владелец может выбрать измеритель согласно своим потребностям. Современные многотарифные системы учета позволяют устанавливать больше бытовой техники в каждой квартире и доме, не увеличивая при этом затрат на электроэнергию.
Как снять показания счетчика электроэнергии правильно
Всем нам приходится передавать показания электрического счётчика в управляющую или ресурсопоставляющую компанию. Потребляемая электроэнергия измеряется в киловатт-часах. Показания со счётчика необходимы для того, чтобы правильно выставить Вам счёт за электричество, рассчитав сколько кВт-часов вы потратили за прошедший месяц. Далее потреблённая электроэнергия умножается на тариф за 1 кВт-ч — так получается сумма оплаты за электричество, которая появляется в вашей платёжке каждый месяц. Чтобы не возникало путаницы и не переплатить лишнего, Вы должны правильно снять показания счетчика электроэнергии. Как это делается я сегодня подробно расскажу.
На сегодняшний день в большинстве домов используются уже современные цифровые, а реже механические электросчётчики. С них и начнём.
Содержание
Механические и электронные приборы учёта
В многоквартирных домах, построенных в последние десятилетия, сразу устанавливались сначала механические счётчики, типа такого:
А позже уже и электронные счётчики, где показания отображаются на небольшом экранчике.
В обоих случаях, какое бы ни было табло — цифровое или механическое — принцип такой: показаниями являются все значимые цифры, кроме последних, которые идут уже после точки. Если после точки идёт одна цифра — это десятые доли киловатта, если две, то соответственно, десятые и сотые. Они нам не нужны. Например, на фото выше показания счётчика будут такие: на механическом — 2699 кВт-ч, а на электронном — 1121 кВт-ч. Значимые цифры это все, это отличные от нуля. То есть нули вначале табло, перед первым числом, не указываются.
Электрические счётчики «день-ночь»
В некоторых домах используются многотарифные приборы учёта, которые умеют считать показания за разное время суток. Дневной период потребления рассчитывается от семи часов утра и до одиннадцати вечера. Дальше идёт уже ночное время. Это достаточно удобная система, при которой получается немного экономить.
Например, при такой системе, пассивное потребление электричества приборами в ночное время выйдет на 50% дешевле, чем дневное. Как правильно снять показания с двухтарифного счетчика электроэнергии?
На многотарифном приборе учета поддерживается несколько тарифов (их может быть до четырех). Тарифы на экране обычно помечаются как T1, T2, Т3 и т.д. На корпусе прибора учёиа есть специальная кнопка для переключения между тарифами. Одно нажатие — один тариф. Нажимая на нее, Вы выбираете тарифы. Показатели на экране при этом будут меняться. Снимать их надо по тому же принципу — все цифры до точки. Например, на фото выше потребление по дневному тарифу (Т1) составили 5524 кВт. Далее нажимаем на кнопку смены тарифа и списываем показания по второму тарифу — T2. Для трёхтарифной системы надо будет списывать показания ещё и T3.
Дисковый счетчик
Несмотря на массовую замену приборов учёта, до сих пор можно ещё встретить в частных домах и старых пятиэтажках допотопные дисковые счётчики, которые стоят ещё с советских лет. Это простейшие однофазные устройства. Они отщелкивают киловатт-часы при помощи оборота диска. Как в этом случае снимать показания счетчиков электроэнергии правильно?
А всё просто и точно так же как и на механических, и на цифровых. Показаниями являются все цифры, кроме последней, отделённой запятой. Это десятые доли, которые не считаются. В моём примере показания электросчётчика составили 28730 кВт-ч.
Примечание:
В некоторых ТСЖ и управляющих компаниях необходимо указывать не текущие показания электрического счётчика, а разницу между новыми и старыми показателями — то есть потреблённую электроэнергию. При этом округление тут работает в меньшую сторону. Учитывайте этот момент при передаче показаний приборов учёта!
Как снимать показания электросчетчика, чтобы следить за использованием вашего дома
Фото: istockphoto. com
В последнее время все больше внимания уделяется электросчетчикам. С ростом цен на энергию у многих людей, возможно, возникли проблемы с доверием к устройству, похожему на часы, которое висит возле их дома. Он работает правильно? Проверяет ли энергетическая компания или считыватель счетчиков показания счетчика или они просто догадываются? Как счет за электричество в этом месяце может быть таким высоким?
Если оставить в стороне опасения по поводу цен на энергию и обмана, любой может научиться считывать показания счетчиков природного газа или электроэнергии и ежемесячно отслеживать потребление энергии. Это полезный навык для экономии денег, так что вот как это делается.
Как снимать показания счетчика электроэнергииФото: istockphoto.com
Прежде чем углубляться в изучение показаний счетчика электроэнергии, важно понять, что такое показания счетчика электроэнергии и что они означают.
Основной единицей измерения электроэнергии, потребляемой в доме, является ватт. Но, поскольку дом ежемесячно потребляет много тысяч и тысяч ватт, отследить ватты — непростая задача. Вместо этого единицей, которую отслеживает большинство счетчиков, является киловатт — единица, равная 1000 ваттам. Например, 12 000 ватт эквивалентны 12 киловаттам.
Чтобы немного усложнить задачу, счетчики фактически отслеживают киловатт-часы (кВтч). Но что такое кВтч? Киловатт-часы – это электрическая энергия, эквивалентная 1000 Вт в течение 1 часа. Хотя это может немного запутать изучение показаний счетчика электроэнергии, оно обеспечивает базовую единицу измерения для отслеживания потребления электроэнергии в доме.
Также помните, что есть два типа счетчиков. Наиболее распространенным является аналоговый электросчетчик, который имеет маленькие циферблаты со стрелками, указывающими разные значения. Другой — цифровой электросчетчик, на лицевой стороне которого четко отображаются четкие, легко читаемые цифры.
Аналоговые дисплеи сложнее читать, но их совсем не невозможно понять. Поскольку дом потребляет ток от линий электропередач, маленькие шестеренки внутри счетчика поворачивают стрелки, и эти стрелки указывают потребление энергии. Следующие шаги помогут при считывании показаний электросчетчика:
- Поднесите карандаш и бумагу к счетчику и встаньте перед ним как можно ближе к уровню глаз.
- Нарисуйте пять кругов на бумаге, все подряд, чтобы обозначить циферблаты счетчика. Хотя это кажется рудиментарным, это поможет понять, к чему относятся отдельные показания на следующем шаге.
- Начните читать циферблаты, начиная с самого дальнего справа и двигаясь влево. Записывайте числа по ходу дела, записывая их в соответствующий кружок.
- Запишите числа, написанные на циферблатах, на бумаге в стандартном формате чисел. Цифра будет обозначать использованные киловатт-часы.
Стрелки между числами указывают меньшее из двух чисел. Например, стрелка, которая попадает между 5 и 6, должна быть записана как 5. Однако имейте в виду, что некоторые циферблаты вращаются по часовой стрелке, а другие — против часовой стрелки.
Если кажется, что стрелка попадает прямо на цифру, посмотрите на циферблат справа от нее. Если стрелка пересекла 0 на соседнем циферблате, то стрелка указывает правильное значение. Если стрелка на соседнем циферблате не прошла через ноль, округлить на единицу в меньшую сторону.
С помощью этого метода можно отслеживать ежемесячное потребление энергии. Просто считывайте показания своего электросчетчика в один и тот же день каждого месяца и сравнивайте результаты. И для людей, которым может быть интересно, куда уходит все это электричество, полезно знать, какие приборы и системы являются наиболее распространенными электропотребителями в обычном доме.
СВЯЗАННЫЕ: 8 предупреждающих знаков об опасно устаревшей электропроводке
Как читать показания газового счетчика проходящий через счетчик, который управляет счетчиком. Во-первых, прежде чем перейти к тому, как считывать показания газового счетчика, найдите секунду, чтобы узнать, как коммунальные предприятия измеряют газ.Коммунальные предприятия измеряют природный газ в кубических футах, а коммунальные счетчики измеряют в 1000 кубических футов (MCF) или 100 кубических футов (CCF). Другая единица, которую могут использовать некоторые коммунальные предприятия, — это терм, количество газа, примерно эквивалентное 1 CCF.
Нет необходимости читать шкалы газовых счетчиков справа налево, но важно отметить, что некоторые шкалы газовых счетчиков вращаются по часовой стрелке, а другие — против часовой стрелки, подобно электрическому счетчику. Обязательно проверьте направление каждого циферблата перед записью, выполнив следующие действия:
- Поднесите карандаш и бумагу к счетчику и встаньте перед ним как можно ближе к уровню глаз.
- Начиная с крайнего левого диска, запишите цифру, указанную стрелкой. Если стрелка находится между числами, запишите меньшее из двух чисел. Если стрелка попадает прямо на число, проверьте циферблат справа, чтобы убедиться, что стрелка на этом циферблате находится за нулем. Если нет, округлить на единицу.
- Запишите сумму в числовой форме. Это даст вам CCF или MCF природного газа, использованного до этого момента.
Фото: istockphoto.com
В отличие от аналоговых счетчиков со сбивающими с толку часовыми циферблатами, некоторые электрические и газовые счетчики являются цифровыми. Они снимают показания в электронном виде и передают эти показания на цифровой дисплей, мало чем отличающийся от калькулятора. Неудивительно, что считывать показания электрических и газовых счетчиков с цифровыми дисплеями очень просто.
При считывании показаний цифрового измерителя мощности считывайте число на дисплее слева направо, как оно отображается на экране. Это число будет представлять собой количество кВтч использованного электричества или CCF или MCF использованного природного газа. Это, безусловно, самый простой тип счетчика для чтения и понимания, и многие коммунальные компании обновят существующие счетчики до цифровых дисплеев по запросу домовладельца.
Проверка счетчиковГазовые и электрические счетчики являются точными приборами. Однако, постоянно подвергаясь воздействию погодных условий, они терпят поражение и со временем могут потерять точность. Если вы подозреваете, что счетчики в вашем доме не работают, вы можете попросить коммунальную компанию проверить их.
Вообще говоря, это включает в себя внесение депозита для проверки счетчика. Затем коммунальная компания выйдет и проверит точность счетчика. Если окажется, что это не так, коммунальная компания скорректирует ежемесячный счет за коммунальные услуги и вернет залог. Если счетчик точен, депозит может быть потерян. К счастью, обычно это небольшая сумма.
Обратите внимание, что «точно» не всегда означает «дешевле». Домовладельцы не должны удивляться, если их ежемесячный счет увеличится после того, как тестер счетчика обнаружит, что электрический счетчик заранее неточно записывает более низкие показатели использования. Коммунальные предприятия оставляют за собой право соответственно увеличивать счета после проверки электросчетчика.
Анализ энергопотребления вашего домаФото: istockphoto.com
Потребление энергии — сложная тема, но важно знать, на что приходится потребление энергии домом. Домовладельцы и арендаторы, которые следят за своим потреблением энергии, зная, как считывать показания электросчетчика, смогут лучше понимать свои ежемесячные счета за электроэнергию.
Сравнивая стоимость каждого кВтч или CCF с использованным количеством (не забудьте учесть плату за доставку и другие расходы), клиенты коммунальных предприятий могут стать более образованными потребителями. Они будут точно знать, сколько энергии они использовали и справедливо ли они заряжаются. А при надлежащем учете они могут даже доказать факт переплаты и получить кредит на свой счет — и все потому, что они научились считывать показания счетчика электроэнергии.
СВЯЗАННЫЕ С: 7 признаков того, что ваша система HVAC тратит энергию впустую — и что с этим делать
Как снимать показания счетчика
Существует несколько различных типов счетчиков электроэнергии. Эта информация показывает вам, как считывать показания различных счетчиков, которые мы могли бы установить у вас.
Счетчики в Юго-Восточном Квинсленде с циферблатом (стрелка), цифрой (циклометр) и цифровыми электронными дисплеями с брендом Energex поставляются нами и перечислены ниже.
Обратите внимание: Если вы не можете найти свой счетчик на этой странице или если у вас есть электронный счетчик, не принадлежащий фирме Energex, обратитесь за помощью к продавцу электроэнергии.
Счетчики циферблата (стрелки)
Этот счетчик имеет до шести циферблатов. На каждом циферблате есть одна стрелка. Циферблаты часов имеют цифры от 0 до 9 и чередуются между вращением по часовой стрелке и против часовой стрелки.
Начните считывание с левого циферблата (A) и считывайте каждый циферблат последовательно вправо. Когда стрелка циферблата указывает между двумя числами, запишите меньшее из двух чисел. Если он указывает между 0 и 1, запишите 0, а если он указывает между 9и 0 запишите 9.
Когда стрелка циферблата находится точно на цифре, как в случае с циферблатом (A), посмотрите на следующий циферблат справа, чтобы увидеть, прошел ли он ноль. Если следующий циферблат не прошел нуль, как в случае с циферблатом (B), то показанием для первого циферблата будет меньшее число. В этом примере показание для циферблата (A) равно 7.
В этом примере показание составляет 7 — 9 — 8 — 6 — 7.
Цифры (циклометр) отображают счетчики — одинарная скорость
Этот счетчик дает прямое считывание от общего количества потребляемой электроэнергии. Прочтите числа в той же последовательности, что и на счетчике.
В этом примере показания 7 — 2 — 4 — 2 — 1.
В этом примере показания: 0 — 3 — 8 — 7 — 7. двойная скорость
Эти измерители аналогичны измерителям с однократным разрядом (циклометр), но имеют двойной дисплей. Сначала запишите показания для верхнего дисплея, а затем показания для нижнего дисплея.
В этом примере измеритель показывает два дисплея — H (высокий/пиковый) и L (низкий/непиковый).
Примечание: На некоторых счетчиках H и L могут отображаться наоборот.
Показания для этого примера:
H 0 — 0 — 3 — 1 — 2
L 0 — 0 — 2 — 9 — 5
Электронный цифровой1 счетчик 90 перебирает различные показания счетчика. Нет необходимости нажимать какие-либо кнопки, чтобы считать этот счетчик, просто подождите и наблюдайте, как появляются различные показания счетчика.
Если показания пропущены, просто подождите, и они снова отобразятся. Введите все показания в соответствующие поля.
Этот измеритель также будет отображать показания для «теста», «даты», «времени» и «идентификатора программы». Также введите все эти показания в соответствующие поля.
Если появляются ‘коды ошибок E и F’, это означает, что глюкометр неисправен. Пожалуйста, укажите эти коды в листе показаний счетчика.
В этом примере показания 0 — 0 — 4 — 7 — 6 — 3.
Солнечные счетчики (инверторные энергосистемные счетчики)
Если у вас есть солнечный счетчик, тип модели счетчика отображается на передней панели. этикетка панели на передней панели измерителя. Цифровой дисплей имеет две секции: идентификатор дисплея (или код) и отображаемые данные (или фактические показания).
Нет необходимости нажимать какие-либо кнопки на счетчике, чтобы получить показания. Сначала тестовый экран будет отображаться как последовательность из 8 секунд. Это обеспечит правильную работу цифрового дисплея.
Данные, отображаемые на вашем счетчике, зависят от вашего электроснабжения. Например, есть ли у вас отдельный счетчик горячей воды, или ваша подача однофазная или многофазная?
Генерируемая солнечная энергия будет использоваться бытовыми приборами, а любая избыточная выработка будет записываться в идентификаторе дисплея.
Существует несколько различных типов солнечных счетчиков. Следующая информация покажет вам, как их читать.
EM1000 и EM1000E METER — Метр, используемый для однократных тарифных установок (тариф 11 или 20)
Дисплей | Дисплей ID | Объяснение | . Объяснение | . | Сначала тест показывает серию из 8 |
---|---|---|
Общий объем импорта, кВтч (от распределителя электроэнергии) | (Пусто) | Энергия (кВтч), использованная из электрической сети |
Суммарный экспорт, кВтч (избыток распределителю электроэнергии) | — | Излишняя энергия (кВтч), отправленная обратно к электрической сети (происходит, когда использование прибора меньше энергии, вырабатываемой солнечными панелями) |
EM1210 Счетчик — счетчик, используемый для двухтарифных установок (тариф 11, 33 или 31)
Примечание: Видимые экраны могут различаться в зависимости от тарифа. Идентификатор дисплея и описание будут соответствовать таблице.
Display Data | Display ID | Explanation of Reading |
---|---|---|
Total Import kWh Element 1 (from electricity distributor) | 01 | Energy (kWh) used from the electricity network on primary тариф (например, Тариф 11) |
Общий импорт кВтч Элемент 2 (от распределителя электроэнергии) | 30 | Энергия (кВтч), использованная по вторичному тарифу (т. е. тариф 31 или 33) |
Суммарный экспорт кВтч Элемент 1 (превышение для распределителя электроэнергии) | 40 | Излишняя энергия (кВтч) сеть электроснабжения (происходит, когда использование прибора меньше, чем энергия, вырабатываемая солнечными панелями) |
MK 10 Счетчик — многоцелевые установки (тариф 11,20,22 или 62)
Примечание: Видимые экраны могут различаться в зависимости по тарифу. Идентификатор дисплея и описание будут соответствовать таблице.
Display Data | Display ID | Explanation of Reading |
---|---|---|
Display Test Screen | 888 | The test displays first as a series of 8s |
Time and Date | Время Дата | Текущее время и дата |
Всего кВтч (от распределителя электроэнергии) | 001 | Суммарная энергия (кВтч), использованная из электрической сети. Равна сумме 005, 010 и 020 |
Тариф A кВтч (от поставщика электроэнергии) | 005 | Энергия (кВтч), использованная из электрической сети с 7:00 до 21:00 с понедельника по пятницу |
Тариф A Максимальный кВт | Текущая потребность 902||
Совокупный показатель по тарифу A, кВт | 008 | Совокупный итог предыдущих показаний максимального потребления для периода времени по тарифу A – только для распределителя электроэнергии |
Тариф B кВтч (от поставщика электроэнергии) | 010 | Энергия (кВтч), использованная из электросети с 21:00 до 23:00 с понедельника по пятницу |
Тариф B Максимальный кВт 90908 9190 0 0190 0 максимальная потребность в энергии с момента последнего сброса в течение периода времени тарифа B – только распределитель электроэнергии | ||
тариф B Совокупный кВт | 012 | Совокупный итог предыдущих показаний максимального потребления для периода времени тарифа B – только распределитель электроэнергии |
Тариф C кВтч (от распределителя электроэнергии) | 020 | Энергия (кВтч), используемая из электросети в любое другое время |
Тариф C Максимум кВт | 021 Максимальный спрос с момента текущего максимального спроса | 88 последний сброс энергии в течение периода времени тарифа C – только электрораспределитель |
Тариф C Кумулятивный кВт | 022 | Совокупный итог предыдущих показаний максимального потребления для периода времени тарифа C – только электрораспределитель |
Суммарный экспорт кВтч (избыток для распределителя электроэнергии) | 040 | Избыточная энергия (кВтч), возвращаемая обратно в электрическую сеть (происходит, когда использование прибора меньше энергии, вырабатываемой солнечными панелями) |
Сброс запроса Счетчик | 015 | Количество сбросов энергопотребления — только для распределителя электроэнергии |
Идентификатор программы | 060 | Номер программы счетчика — только для распределителя электроэнергии |
Счетчик Q4, Q3 и A1 — многоцелевые установки (тарифы 11, 20, 22 или 62)
Примечание:
