Как правильно сделать опалубку для фундамента своими руками

Абсолютно точно с инженерной точки зрения рассчитать опалубку не сможет ни один специалист: слишком много переменных объективных и субъективных факторов влияет на конструкцию.

Как правильно сделать опалубку для фундамента

Назовем лишь несколько из них.

1. Качество пиломатериалов. В природе не существует двух полностью одинаковых досок. Прочность пиломатериалов зависит от пороков развития, количества, характера и конкретного места расположения сучков и т. д.
2. Показатели бетона. Бетон может иметь различную консистенцию по вязкости, она зависит от пропорций и характеристик используемых во время приготовления фракций. Кроме того, нагрузки на опалубку меняются в зависимости от скорости заливки бетона, способа трамбовки и наличия арматуры.
3. Климатические условия. При минусовых температурах доски имеют одни показатели физической прочности, летом другие. Сухие доски могут выдерживать более высокие усилия, а в дождливую их прочность понижается.

Доски для опалубки

Существуют строительные стандарты, регламентирующие максимальный прогиб опалубки. Для надземной части фундамента прогиб не должен превышать 1/400 длины, для подземной части норматив увеличен до 1/250 длины. Добиться таких значений непрофессионалам сложно. Что делать обыкновенным застройщикам? Во время создания опалубки нужно руководствоваться советами опытных строителей и своей интуицией. И помнить главное правило – любую опалубку лучше делать с явным запасом по прочности, не надеяться на «авось выдержит». Нужно помнить, что исправить нарушения линейности бетона очень сложно и дорого.

Любую опалубку лучше делать с явным запасом по прочности

Содержание материала

Виды и материалы изготовления опалубок

Во-первых, следует знать, для каких целей вам нужна опалубка. Если ее планируется использовать многократно, то следует использовать специальную ламинированную водостойкую фанеру или сбивать стандартные щиты из качественных обрезных досок.

Опалубка из ламинированной фанеры

Если опалубка разового использования, то в ход пойдут низкокачественные материалы, при определенных условиях можно пользоваться отрезками ДСП, обыкновенной клееной фанерой или даже необрезными досками. Как правило, для строительства бани можно выбирать самый дешевый вариант изготовления опалубки.

Опалубка из фанеры

Фанерная опалубка

По особенностям конструкции опалубка может быть:

Изготовление съемной опалубки под ленточный фундамент

Исходные данные: опалубка будет делаться съемного типа по всей высоте фундамента, материал изготовления – обрезные доски второго сорта толщиной 25 мм.

Доска обрезная II сорт

Одного универсального алгоритма изготовления опалубки нет, каждый мастер вносит свои изменения с учетом конкретного материала, характеристик фундамента и личных предпочтений. Мы расскажем только об одном из многих вариантов.

Схема щитов опалубки

Шаг 1. Подготовка щитов. Снимите размеры траншеи по длине и глубине. Щиты не делайте большими – будет очень трудно с ними работать, по длине они не должны превышать 3÷4 метра в зависимости от высоты. Щиты сколачивайте из обрезных досок, в качестве вертикальных стоек можно использовать те же доски или рейки. Если у вас рейки тонкие, то приколачивайте их ребром.

Деревянные опалубки для ленточных фундаментов

Практический совет. Никогда не пользуйтесь для сборки опалубки саморезами.

1. Во-первых, по времени это долго и для их ввинчивания нужно иметь специальный электрический инструмент.
2. Во-вторых, разбирать щиты на саморезах – одно мучение. Отверстия под звездочку забиваются землей или бетоном, «выковыривать» их оттуда работа очень неблагодарная и «нервная». Да и стоят саморезы значительно дороже гвоздей, а для опалубки их понадобится не один килограмм.
3. В-третьих, ни один элемент опалубки не работает на разрыв, все имеют нагрузку только на изгиб или сжатие. Гвозди в этом случае не вытаскиваются из досок, пользуйтесь ими спокойно. Кстати, необязательно брать длинные гвозди и потом с лицевой стороны щита загибать «по метру».

Шаг 2. Установка опалубки.

Осторожно опустите щиты в траншею. Заготовьте колышки для вбивания в землю и угловые подпорки. В нашем случае подпорки нужно делать с двух сторон примерно через каждые 50÷70 см.

Вбиваем клинья на нужную глубину

Чтобы нижняя часть щитов не двигалась во время крепления, зафиксируйте ее небольшими колышками или вставьте между противоположными щитами распорки соответствующей длины. Вынимать потом их не нужно, пусть остаются в бетоне.

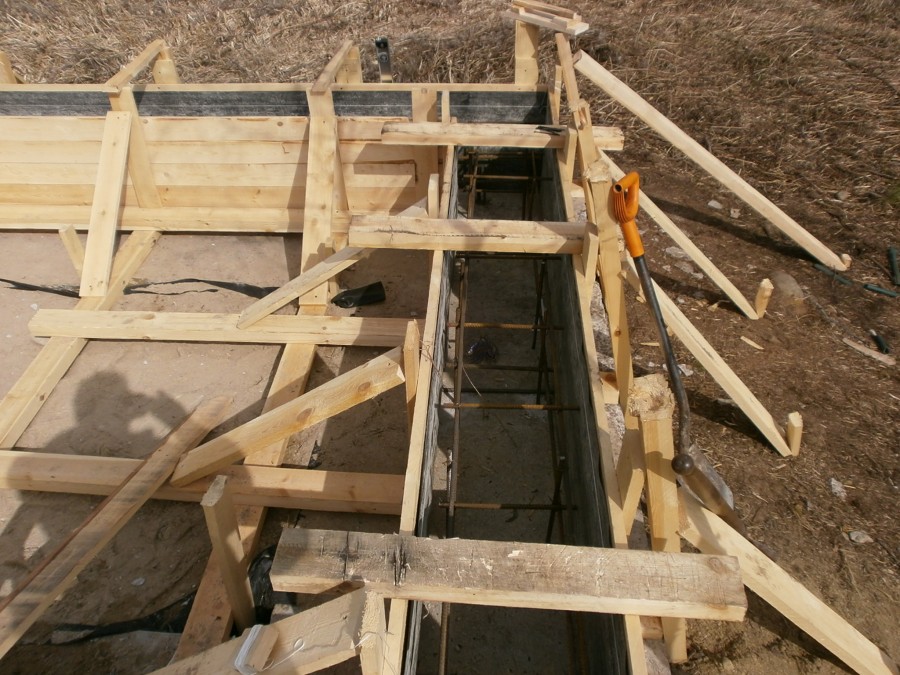

На фото видны подпорки щитов

Фиксация подпорок щитов

Шаг 3. По углам траншеи вбейте колышки и натяните между ними веревку. Высота веревки должна быть большей, чем высота надземной части фундамента. Дело в том, что вам не удастся точно выставить опалубку по линии горизонта на заданной высоте, выравнивать ленту фундамента придется вручную после заливки.

[adrotate group=»5″]

Шаг 4. Под уровень или отвес вбейте колышки в дно траншеи, глубина вколачивания зависит от характеристик грунта, но в любом случае она должна исключать их горизонтальные подвижки.

Шаг 5. Выставьте один ряд щитов, временно прихватите их к вертикальным колышкам. Выставьте второй ряд и тоже прихватите его. Проверьте все разметки.

Проверка ровности

Выравнивание каркаса опалубки

Срезаем остатки клиеньев опалубки

Выставляем высоту по уровню

Шаг 6. Между щитами установите горизонтальные распорки. Это могут быть отрезки металлических прутков, деревянные рейки, пластиковые трубки и т. д. Расстояние между распорками около метра, на них не действует распирающее усилие бетона, они служат только для облегчения монтажа опалубки.

Фиксируем стенки

Тщательно все проверяем семь раз

Опалубка на фото обкладывается пергамином

Вставляем продухи для фундамента и распорки

Шаг 7. Отмерьте нужную ширину опалубки в верхней части, соедините два ряда щитов между собой деревянными рейками по размеру. Это соединение будет предохранять опалубку от деформации во время заливки бетона. Расстояние между рейками примерно 50 сантиметров. Если у вас надземная часть боле 50 сантиметров, то нужно доски через две связать поволокой между собой для предупреждения вспучивания щитов под весом бетона. Проволока с внешних сторон фиксируется к вертикальным поперечинам, скручивается с небольшим натяжением – стенки цокольной части фундамента получатся ровными. Во время демонтажа опалубки проволока просто отрубается и остается в бетоне.

Шаг 8. По очереди ставьте подпорки щитов, в нижней части они должны упираться в колышки, в верхней части следует прибить к щиту небольшой отрезок доски для упора. Постоянно проверяйте положение щитов по веревке. Если вы правильно установили внутренние распорки опалубки, то она не будет изменять своего положения во время установки и фиксации. Если увидели ошибки – немедленно исправляйте их. Бывает, что некоторые колышки шатаются в земле – на них уже не нужно рассчитывать. Вбейте рядом новые и к ним фиксируйте наклонные распорки. На место стыка щитов нужно поставить доску и обязательно подпорку.

Опалубка

Шаг 9. В верхней части опалубки нужно вставить куски пластиковых труб для вентиляционных продухов и технологических отверстий в ленточном фундаменте. Нет под рукой труб – сделайте обыкновенные деревянные короба, потом они уберутся, а отверстия поправятся.

Шаг 10. Еще раз проверьте правильность положения и прочность фиксации опалубки фундамента, проблемные места нужно сразу исправлять. Опалубка должна стоять прочно, не должна шататься даже под большими усилиями.

Опалубка для ленточного фундамента

Все, можно заливать бетон. Снимать опалубку рекомендуется не ранее, чем через две недели после заливки бетона. Если погода жаркая и сухая – бетон следует ежедневно обильно поливать водой. Дело в том, что прочность цемента зависит от влажности и времени высыхания бетона. Если вода быстро испаряется, то химические реакции не успеют закончиться, надежность фундаментной ленты значительно понизится.

Бетон постепенно заполняет опалубку

Бетонирование

Предфинальное выравнивание бетона

Выглаживание поверхности бетона

Фундамент

Демонтаж опалубки

Удаление щитов опалубки

Опалубка демонтирована

Что касается опалубки для столбчатых фундаментов, то работы по ее изготовлению почти ничем не отличаются от вышеописанных. Нужно только размеры щитов сразу делать по размерам столбиков. Конечно, небольшая ширина и высота столбиков значительно упрощает технологию фиксации опалубки в нужном положении.

Опалубка для столбчатых фундаментов

Опалубка для монолитной плиты

Опалубка для монолитной плиты

Фундаменты из армированных монолитных плит делаются под бани, строящиеся на переувлажненных грунтах или грунтах с очень низкими несущими характеристиками. В большинстве случаев размеры бани не превышают 4×4 метра. Самостоятельно залить монолитную плиту больших размеров довольно сложно, вряд ли вам удастся добиться ее идеальных показателей по горизонтали.

Шаг 1. Максимально выровняйте поверхность земли, насыпьте и утрамбуйте песчаную подушку толщиной не менее 20 сантиметров.

Трамбовка песчаной подушки виброплитой

Шаг 2. Подготовьте пиломатериалы, вам понадобятся обрезные доски и рейки. Высота опалубки зависит от толщины монолитного фундамента, в большинстве случаев она составляет не боле дести сантиметров. Это значит, что вполне достаточно иметь доски шириной 20 см и толщиной 20÷30 мм.

Шаг 3. Вбейте по углам будущей монолитной плиты колышки, натяните веревку. Под веревку поставьте доски, закрепите их колышками. Колышки вбивайте в землю прочно. Опалубку ставьте буквой «П», так будет намного удобнее подавать и разравнивать бетон, не придется каждый раз перешагивать через опалубку. Во время бетонирования не забывайте об армировании.

Шаг 4. Когда до конца бетонной плиты останется приблизительно один метр – установите последнюю доску, выровняйте, закрепите ее положение и продолжайте заливку бетоном.

Опалубка для монолитной плиты

Видео – Фундамент коробчатая плита

Видео – Разметка и устройство опалубки под монолитную плиту

Видео – Опалубка и арматурная обвязка монолитной плиты

Теперь можно рассмотреть несколько вопросов, касающихся использования дополнительных материалов для изготовления опалубки.

Полиэтиленовая пленка

Полиэтиленовая пленка

Вместо нее можно брать рубероид, толь, плотную вощеную бумагу или другие материалы. Использование этих материалов для обивки щитов опалубки приветствуется. Почему?

1. Доски после демонтажа опалубки не выбрасываются, их можно использовать во время дальнейшего строительства. Конечно, кроме тех случаев, когда для опалубки использовались ненужные отходы, их проще сразу засыпать землей. Пиломатериалы из опалубки можно применяться во время строительства черновых полов и потолков, в этих случаях достаточно только очистить поверхности от больших остатков бетона. Если для опалубки применялись качественные пиломатериалы, то их применение не ограничивается только вспомогательными конструкциями. Но есть одна проблема – ни один уважающий себя мастер не будет пропускать такие доски через рейсмус – песок и грязь моментально затупят режущие ножи.

   Обшивка опалубки пергаментом или пленкой

   Полиэтиленовая пленка отлично защищает поверхности опалубки от загрязнений. Причем не только непосредственно контактирующие с бетоном, но и с противоположной стороны. Идеально плотно сбить щиты не удастся (да и не нужно), а через небольшие щели всегда будет просачиваться жидкая фракция бетона и пачкать доски с обратной стороны.

2. Наличие полиэтилена значительно облегчает и ускоряет демонтаж опалубки, минимизирует риски нарушения целостности поверхностей фундамента в случае преждевременной разборки.

   Демонтировать опалубку с пленкой гораздо легче

Пленку нужно устанавливать с внутренней стороны опалубки. Для предупреждения провисания или соскальзывания закрепите ее степлером.

[adrotate group=»5″]

Цены на полиэтиленовую пленку

полиэтиленовая пленка

Металлические стягивающие шпильки

Шпилька диаметром 6 мм. Крепление опалубки

Шпильки стяжные

Шпильки для опалубки

Установленные шпильки

Если они у вас есть – пользуйтесь на здоровье, если нет – специально для фундамента бани покупать не стоит. Металлические шпильки целесообразно использовать на высоких фундаментах, их невозможно укрепить боковыми упорами. Шпильки нужно вставлять в пластиковые трубки соответствующего размера, под гайки обязательно подкладывайте шайбы большого диаметра и отрезки досок.

Цены на шпильки стяжные

шпильки стяжные

Несъемная опалубка

Несъемная опалубка залита бетоном, фото

Новая технология заливки фундаментов и возведения стен, характеризуется отличными эксплуатационными характеристиками и, к сожалению, такими же высокими ценовыми показателями. Значительно ускоряет процесс строительства, выполняет роль не только опалубки, но и утеплителя. Часто используется для возведения монолитных сейсмоустойчивых армированных бетонных зданий. Несущие стены получаются не только прочными, но и утепленными.

Конструкция несъемной опалубки для фундамента

Строительные предприятия производят несъемную опалубку из различных материалов и с различными линейными показателями. Конкретный вид опалубки следует подбирать с учетом места ее использования. Существует несколько видов несъемной опалубки.

1. Из вспененного особо прочного пенополистирола. Представляет собой плоские пластины или блоки, угловые повороты, распорки, фиксаторы арматуры и т. д. По толщине боковин может быть от 40 до 100 мм. Процесс сборки блоков опалубки выполняется в шипы, все размеры нужно проверять уровнем. В зависимости от высоты опалубки заливка бетоном производится несколькими слоями по всему периметру фундамента или стены. После заливки предыдущего слоя опять собирается несколько рядов опалубки и заливается очередной.

   Несъемная опалубка из вспененного пенополистирола

2. Бетонная несъемная опалубка. Изготавливается из прочного бетона, боковые поверхности блоков имеют шипы и пазы для прочного соединения между собой. Стенки удерживаются перемычками. Такая опалубка может применяться как для заливки фундаментов, так и для возведения монолитных армированных зданий. Арматура не вяжется, вертикальные прутки вставляются в отверстия, а горизонтальные ложатся на специальные упоры.

   Несъемная опалубка из бетона

3. Деревобетонная. Может иметь вид пустотных блоков или плоских панелей, лицевые поверхности нужно обязательно отделывать, используется только для надземной части фундамента или стен. Блоки устанавливаются по методу сухой кладки, внутри может находиться арматура. Панели собираются на стяжках, установленных внутри бетона. Лицевые поверхности стяжек имеют вид больших плоских шайб, поверхности панелей характеризуются высокой адгезией ко всем строительным отделочным материалам.

   Деревобетонная несъемная опалубка

Применять такие дорогостоящие опалубки на ленточных фундаментах бани экономически нецелесообразно. Для бань не нужен утепленный фундамент, а цокольная видимая часть отделается обыкновенными декоративными материалами.

Схема несъемной опалубки

Цены на вспененный пенополистирол

вспененный пенополистирол

Возможные последствия некачественной опалубки

Сразу скажем – все последствия неправильно сделанной, установленной или зафиксированной опалубки очень печальны, их устранение требует много усилий и денег. В самых серьезных случаях заливку фундамента придется начинать с нуля. Рассмотрим три возможных варианта последствия брака при строительстве опалубки.

Вариант 1. Вспучивание опалубки стало заметным во время заливки бетона. Немедленно остановите работы и зовите всех помощников на помощь. Лопатами откидывайте бетон в месте вспучивания опалубки. Для того чтобы бетон не плыл обратно, прибейте на некотором удалении поперечные доски по всей ширине внутри опалубки. Имейте в виду, что бетон будет постепенно наполнять углубление, работы нужно выполнять быстро. Откидывайте бетон на расстояние более 1,5 метра от аварийного места.

Давление на опалубку заметно ослабло – пытайтесь ее ровнять. Очень хорошо, если вам удастся приспособить домкрат и с помощью балок медленно выровнять опалубку. Можно в свободном от бетона месте протянуть проволоку и с ее помощью выравнивать выпуклость. Очень важно: не стучите кувалдой по опалубке, таким способом вы сделаете еще хуже. Бетон от вибрации поплывет вниз и еще сильнее нарушит прямолинейность опалубки. Выравнивайте щит постепенно, без излишнего фанатизма. Чрезмерные усилия могут полностью сломать щит или отдельные элементы крепления. Последствия будут очень печальными. Как только удалось выровнять щит – немедленно фиксируйте его положение. На этот раз проверяйте надежность подпорок с особой тщательностью.

Этот случай самый легкий, все остальные доставляют значительно больше неприятностей.

Вариант 2. Смещение опалубки замечено только на второй день.

Что делать, если сместилась опалубка

Важно. Не все то, что пишут на строительных форумах, правда, думайте своей головой, прежде чем верить первому попавшемуся на глаза совету «знатока». Много таких «специалистов» советуют снять опалубку, и пока бетон еще не набрал прочности, лопатой срубить бугор. Это не совет, а издевательство. Ни в коем случае не снимайте опалубку! Очень велика вероятность, что весь фундамент даст трещины. Он может не рассыпаться на глазах, а дать почти незаметные трещины, которые уменьшат прочность конструкции почти до нуля. Заметили неприятность на следующий день – все, поезд ушел. Ждите, пока бетон полностью застынет, разбирайте опалубку, берите в руки перфоратор и работайте «в поте лица».

Вариант 3. Опалубка или ее часть упала во время заливки бетона. Самая неприятная ситуация. Что делать? Почесать «молча и с улыбкой» умную голову, убрать бетон, очистить площадку и начинать все сначала.

Упал щит? Начинайте работу заново

Надеемся, что со второго раза вы поймете, как правильно устанавливается опалубка. А чтобы такого не случилось – прочитайте еще раз внимательно статью. Вносить свои усовершенствования можно и нужно, но только в том случае, если у вас будет опыт сооружения хотя бы трех различных опалубок.

Видео – Возможные последствия некачественной опалубки. Разрыв

Заключение

Многие статьи в интернете начинаются со слов «фундамент оказывает большое влияние на прочность здания». Это правда. Но далее можно прочитать, что «сделать его может каждый», что «здесь ничего сложного» и т. д. Это неправда. Не стоит терять время на чтение таких советов. Задумайтесь, почему заработок профессиональных опытных строителей в несколько раз превышает заработок инженеров? Потому что профессиональный строитель имеет не только теоретические знания, все «научные» рекомендации он своими руками перепробовал.

[adrotate group=»5″]

Приступая к изготовлению опалубки нужно придерживаться двух правил.

1. Первое – работу нужно знать. Не стоит думать, что все очень просто, можно «как-нибудь слепить» и оно «как-нибудь будет стоять».
2. Второе. Любую работу не нужно бояться, но уважать надо обязательно. У вас в голове постоянно должно быть видение операций на несколько шагов вперед, вы должны уметь выбирать из нескольких возможных вариантов самый оптимальный.

Видео – Армирование и опалубка мелкозаглубленного ленточного фундамента

Видео – Установка раскосов для опалубки

Как правильно делать опалубку фундамента

Содержание

• Требования к опалубке и варианты ее обустройства
• Каркас для ленточной опорной конструкции
• Нюансы изготовления опалубки под столбчатый фундамент
• Ступенчатый фундамент: как сделать каркас
• Подготовка каркаса перед заливкой монолитной плиты

Опалубку можно сделать различными способами. Основные этапы процесса зависят от формы опорной конструкции, характеристик грунта, будет ли она съемной или несъемной. Изложенная информация поможет изучить виды опалубки для фундамента и правильно сделать каркас с учетом сопутствующих факторов.

Требования к опалубке и варианты ее обустройства

Возведение фундамента – емкий процесс, требующий весомых затрат финансов, сил и времени. Поэтому прочность каркаса имеет огромное значение. Нарушение его целостности приведет к дополнительным незапланированным расходам и значительно увеличит период строительства. Сделать под фундамент качественную опалубку позволит учет факторов, влияющих на устойчивость конструкции:

• Качество пиломатериалов. Досок с одинаковыми характеристиками не существует. Расположение сучков или пороки развития могут снизить предполагаемую прочность.
• Показатели бетона. Вязкость раствора для фундамента влияет на силу воздействия изнутри опалубки. Нагрузки на каркас зависят от наличия арматуры, скорости заливки фундамента и вариантов его трамбовки.
• Погодные условия. Жара или минусовые температуры меняют показатели прочности опалубки под фундамент.

Согласно СНиП максимальный прогиб досок, предназначенных для каркаса, составляет:

• для подземной части фундамента – 1/250 длины;
• для фундамента над поверхностью – 1/400 длины.

Выбор материала зависит от кратности его применения. Повторное использование предполагает установку щитов из обрезной доски высокого качества или ламинированной фанеры, обладающей водоотталкивающими свойствами. Одноразовое применение позволяет сделать опалубку из материалов низкого качества:

• необрезной доски;
• клееной фанеры;
• обрезков ДСП.

По вариантам установки встречается два вида опалубки: съемная и несъемная. В первом случае каркас демонтируется после застывания бетона и может использоваться повторно или расходоваться на другие нужды строительства. Для несъемной конструкции применяют древесный материал или пенополистирол, обладающий высокими показателями теплоизоляции. Когда фундамент наберет прочность, траншею с несъемной опалубкой засыпают землей.

Каркас для ленточной опорной конструкции

Возведение тяжелых зданий нуждается в обустройстве надежной опорной конструкции. Для этих целей оптимально подходит ленточный фундамент. Единого алгоритма как правильно сделать каркас под заливку бетона не существует. Каждый мастер вносит свои корректировки. Приведем один из множества возможных вариантов. Для изготовления использовались доски обрезные 2 сорта толщиной 25 мм.

Работа начинается с подготовки щитов, размеры которых ориентированы на глубину и длину траншеи. Избегайте громоздких габаритов, лучше сделать элементы опалубки, не превышающие в длину 3-4 м. Для соединения щитов подойдут эти же обрезные доски или рейки, тонкие рейки фиксируются ребром.

Следующий этап оформления опалубки для монолитного фундамента – монтаж щитов в траншею. Для этого потребуются угловые подпорки и колышки для вбивания в грунт. Подпорки правильно сделать двухсторонние с промежутком 0,5-0,7 м. Избежать смещения опалубки во время крепления поможет установка между параллельными щитами распорок, которые впоследствии остаются в фундаменте.

Колышки располагаются по углам траншеи, между ними натягивается веревка. Ее высота превышает часть будущего фундамента, возвышающегося над землей.  Затем идет установка остальных колышек. После монтажа одного ряда щитов опалубки, они закрепляются колышками. Со вторым рядом поступают аналогичным образом. Обязательно сверяются все разметки фундамента.

В качестве горизонтальных распорок между щитами опалубки применяются пластиковые трубки, металлические прутья или деревянные рейки. Промежуток между распорками составляет 1 м, они не подвергаются распирающей силе залитого фундамента, а только облегчают монтажный процесс опалубки.

После определения требуемой ширины в верхней части каркаса, щиты соединяются между собой рейками, чтобы предотвратить деформацию конструкции. Максимальный промежуток между рейками – 0,5 м. Если высота наземной части фундамента превышает 50 см, доски опалубки через две связываются между собой. Затем концы проволоки закрепляются на внешних вертикальных стойках.

Совет! Правильно сделать скручивание с небольшим натяжением. Это обеспечит цокольной части фундамента ровные стены.

В процессе демонтажа опалубки проволока отрезается и остается в фундаменте. Для установки подпорок на щит прибивается короткий брусок для упора. Нижней частью подпорки опалубки упираются в колышки. Места стыков щитов обязательно поддерживаются подпоркой.

В опалубке, расположенной над поверхностью земли, устанавливаются отрезки труб ПВХ. После заливки фундамента они будут выполнять функцию вентиляционных продухов или служить для прокладки коммуникаций. При отсутствии труб сделать технические отверстия можно с помощью деревянных коробов, которые впоследствии из фундамента уберутся.

На заключительном этапе основательно проверяется прочность установки опалубки. Даже при значительном механическом воздействии она не должна шататься. После устранения всех недочетов можно переходить к заливке фундамента.

Нюансы изготовления опалубки под столбчатый фундамент

Легкие постройки не нуждаются в обустройстве монолитной конструкции и могут довольствоваться установкой столбов в качестве опоры.

Опалубка для столбчатого фундамента также бывает съемной и несъемной. В качестве несъемного материала применяют:

• рубероид, форма которого сохраняется за счет арматурного каркаса;
• различные трубы: асбестоцементные, металлические, ПВХ.

Сделать каркас столбчатого фундамента своими руками можно из различных материалов. Наиболее востребованным вариантом являются доски толщиной до 40 мм (чаще достаточно 25 мм), ширина которых варьируется от 100 до 150 мм. Кроме этого, подойдет:

• ДСП;
• плотная ламинированная фанера, обладающая водоотталкивающими свойствами;
• стальные листы, из которых с помощью уголков на болтах формируется короб.

Алгоритм установки каркаса для столбчатой опорной конструкции намного проще подготовительного этапа заливки ленточного фундамента. Ключевые моменты процесса:

• Под столбы готовятся ямы соответствующих размеров.
• На дне обустраивается дренажная подушка.

Совет! Чтобы наземная часть столбчатого фундамента обладала гладкой поверхностью, доски следует ошкурить.

Альтернативный подход – закрепить внутри деревянного короба с помощью степлера клеенку или полиэтилен.

• Первоначально по углам будущей опалубки с внешней стороны вбиваются бруски.
• Под них готовятся щиты, размеры которых соответствуют расчетам проектной документации.
• Короб опалубки и ранее вбитые бруски фиксируются между собой гвоздями или шурупами.
• Если будущие столбы обладают внушительными размерами, каркас необходимо дополнительно укрепить подпорками с внешней стороны или стянуть стенки короба между собой шпильками.

Монтаж опалубки проводится с неукоснительным соблюдением вертикального уровня столбчатой конструкции. Важно избежать наличия между досками щелей свыше 4 мм. Это спровоцирует утечку бетонного раствора и ухудшение прочности фундамента. Высота опалубки должна превышать уровень заливаемого бетонного раствора.

Ступенчатый фундамент: как сделать каркас

Периодически возникают ситуации, когда требуется формирование опорной конструкции ступенчатой формы. Конструкция опалубки ступенчатого фундамента зависит от возлагаемых на нее задач:

• Строительство здания ведется на склоне. Тогда каркас формируется уступами с учетом крутизны склона.
• Требуется сделать короб под столб, который обладает широким основанием, а каждый следующий уровень меньше предыдущего.

Ключевые моменты работы для обустройства фундамента, изображенного на фото выше:

• Выемка почвы осуществляется с нижней отметки вручную и проводится ярусами. Таким образом, каждый уступ сохранит под собой материковый грунт.
• Избежать осыпания земли между ступенями позволит укрепление вертикальной стенки щитами опалубки.
• Траншея под фундамент выкапывается поэтапно.
• Монтаж опалубки проходит в соответствии с проектными чертежами. Соблюдение размеров каждой ступени обязательно.
• Каркасы следует сделать сплошными. Каждый из них обладает распорками, торцевыми деталями, подкосами и усиливающими стойками, зафиксированными вертикально.
• Участки уступов оснащают несъемными щитами, которые подрезаются по высоте ленточного фундамента.

Чтобы сделать опалубку для опоры, изображенной на фото ниже, первоначально закрепляют угловые щитки и монтажные уголки.

Щитки фиксируют натяжными струбцинами, с помощью пружинных скоб они соединяются между собой. Затем на каркас первого уровня навешивают схватки следующего яруса. На завершающем коробе устанавливают опалубку стакана. Для проведения работ потребуется два человека.

Подготовка каркаса перед заливкой монолитной плиты

Чрезвычайно массивные здания или проблемный грунт вынуждает прибегнуть к обустройству сплошной плиты фундамента. Процесс это трудоемкий, провести его в одиночку не представляется возможным. Для плиты также необходимо сделать опалубку, в качестве материала подойдут деревянные щиты.

Опалубка для плитного фундамента устанавливается по периметру будущего строения. Ее основной задачей является сохранение формы основания до полного застывания бетона. Сделать каркас можно из обрезных досок, но при этом следует следить за отсутствием щелей на стыках. Чрезвычайно удобно применять для этих целей инвентарные щиты. Оптимально сделать опалубку из хвойных пород дерева ввиду чрезвычайной прочности материала. В качестве распорок и других дополнительных элементов подойдет лиственница.

Древесина должна быть сырой, иначе доски быстро впитают влагу из бетонного раствора, в результате чего показатели прочности бетона ухудшатся. Чтобы уменьшить адгезию бетона с внутренней поверхностью опалубки, древесину обрабатывают глиняным раствором или маслом. Это способствует формированию гладкой поверхности плиты монолитного фундамента.

Сделать своими руками опалубку проще всего для столбчатого основания, далее по сложности следует ленточный и плитный фундамент. Оформление ступенчатой конструкции лучше доверить профессионалам.

• Строим дом из пеноблоков своими руками
• Плавающий фундамент
• Опалубка для фундамента своими руками
• Фундамент под печь в баню

Опалубка для бетонной дорожки — Укладка бетонной плиты перекрытия

Один из самых быстрых способов сделать внешний вид вашего дома более привлекательным для гостей и прохожих — создать бетонную дорожку. В конце концов, нет ничего, что дополняло бы пейзаж больше, чем кирпичный дом, окруженный бетоном. Независимо от того, хотите ли вы создать извилистую дорожку с большими ступенями, встроенными вокруг цветов, или предпочитаете, чтобы она была чистой и минимальной с непрерывной дорожкой, создание идеального бетонного основания имеет важное значение.

Никогда не недооценивайте важность хорошо проложенной передней тропы. От общей эстетики до обеспечения безопасного прохода для ваших гостей от бордюра до входной двери, при укладке бетона действительно нет права на ошибку.

Вот пошаговая инструкция, как уложить бетонную дорожку.

Укладка бетонной плиты

Не забывайте всегда носить защитную одежду, такую ​​как ботинки, длинные брюки и перчатки при работе с бетоном, так как контакт с кожей может вызвать ожог.

1. Для начала вам нужно проложить путь, используя колья и веревки. Проведите струнную линию от одного конца пути к другому.
2. Раскопайте территорию, удалив всю траву, корни и другой мусор. Сформируйте плоское основание, утрамбовав почву граблями. Путь должен быть глубиной около 100 мм. Используйте рулетку, чтобы убедиться, что выкопанная земля находится на постоянной высоте от струны.
3. Подготовьте основание, засыпав дорожку гравием, чтобы предотвратить растрескивание и смещение бетона.
4. Снимите струну и забейте колышки в землю в каждом углу дорожки. Расположите опалубку вдоль краев и закрепите на колышках.
5. Замешайте бетон в соответствии с инструкциями, а затем залейте в опалубку. Удалите внутренние колышки и с помощью лопаты равномерно распределите бетон по земле и в углы опалубки.
6. Используйте стяжку для перемещения бетона, чтобы он был гладким и находился на правильном уровне.
7. Бетон должен начать сохнуть. Используйте терку с загнутым носом, чтобы сгладить поверхность.
8. Чтобы вылечить бетон, оставьте его влажным на несколько дней, накрыв полиэтиленом или облив водой из шланга.
9. После полного высыхания снимите опалубку.

Альтернатива деревянной опалубке при изготовлении бетонных плит своими руками

Хотя важно правильно подобрать пропорции бетонной смеси, это также зависит от оборудования, которое вы используете для создания этих плит. Ведь правильно говорят: человек хорош ровно настолько, насколько хороши его инструменты. Теперь, когда вы знаете этапы бетонирования для создания идеального фундамента, пришло время повысить свой уровень с помощью подходящего оборудования.

В MSB Form мы используем новейшие технологии, чтобы сделать бетонную дорожку прочной, долговечной и не требующей особого ухода. В качестве альтернативы деревянной опалубке мы используем стальную, которая намного легче, не гнется и не деформируется при заливке бетона, ее можно использовать несколько раз.

Предоставление услуг бетонной и строительной промышленности в Австралии и США. Если вы хотите узнать больше о нашей регулируемой опалубке, свяжитесь с нами для получения дополнительной информации.

Опалубка и опалубка | Асфальтоукладчик

Введение:

При использовании бетонных плит свежезалитый бетон может удерживаться существующими элементами, такими как стены, бордюры, кромки и т. д., или может потребоваться какая-либо форма временной опалубки, также известная как «опалубка». На вертикальных бетонных конструкциях сооружение опалубки может стать довольно сложным и обычно выполняется специалистами по монтажу опалубки или плотниками по опалубке. Фундаментные плиты обычно намного проще и требуют только самой простой опалубки.

Во всех случаях опалубка должна быть прочной и способной выдерживать значительные усилия, создаваемые влажным бетоном, а также вес и силу любого вибрационного оборудования. Любые стыки в опалубке должны быть проклеены или достаточно плотно затянуты, чтобы предотвратить вытекание матрицы во время вибрации и/или отверждения. Верх любого жалюзи или дорожного полотна должен быть установлен таким образом, чтобы обеспечить точный край, с которого может работать трамбовка или балочная стяжка.

Существует два основных типа опалубки, используемых для заливки грунтовых плит: стальная «опалубка» и деревянная опалубка, изготовленная на заказ.

---

Roadform:

Roadform популярен среди профессиональных подрядчиков для использования на строительной площадке, так как он крепкий и прочный, более чем способный выдерживать суровые условия оживленной строительной площадки и практически не ломающийся; его можно использовать снова и снова, он требует небольшого навыка для настройки и дешев — одиночные длины можно арендовать менее чем за пару фунтов в неделю.

Состоит из швеллерной стальной секции, обычно длиной 3 м и глубиной 100, 150 или 200 мм, с 3 крепежными скобами, прикрепленными к задней кромке, и скользящим язычком, позволяющим соединять соседние секции вместе . Блоки можно штабелировать, чтобы вместить большую глубину бетона, но не более 2 блоков в высоту, до максимальной высоты 400 мм, из-за ограничений крепления чего-либо выше, чем стальные штифты.

Он удерживается на месте прочными стальными штифтами, обычно длиной 600 мм, которые располагаются внутри кронштейна для распорки и вбиваются в землю с помощью молотка. Каждая секция дорожной конструкции выравнивается, а затем фиксируется на месте путем затягивания крепежного клина так, чтобы он «захватывал» стальной штифт и удерживал форму на месте

Вид сверху

Наряду с жесткими секциями существует также гибкая версия, можно согнуть, чтобы приспособить дуги и радиусы. Это действительно подходит только для радиусов 2 метра или больше, хотя его можно «уговорить» на более быстрые дуги, радиусом примерно до 1 метра, хотя «уговорить» его потом может быть еще более проблематичным.

Обычный метод возведения дорожной формы заключается в выравнивании секций с помощью натянутой струны или лазерного уровня по требуемому профилю и обеспечении того, чтобы поверхности секций были вертикальными (истинно вертикальными).

Распорные штифты должны прочно удерживаться подстилающим основанием/подстилающим слоем, и между секциями не должно быть люфта. Верхушки стальных штифтов должны быть ниже верхней части дорожной опалубки, чтобы балочные стяжки или другое оборудование для стяжки могли беспрепятственно пересекать плиту.

Дорожная форма — Охватываемый конец с соединительным язычком Дорожная форма — Охватываемый конец.
Обратите внимание на кронштейн для распорки и клиновое крепление

---

Деревянная опалубка:

Несмотря на то, что дорожная опалубка является предпочтительной опалубкой для простых перекрытий, бывают ситуации, когда ее просто невозможно использовать, поэтому используются более традиционные деревянные опалубки. Большим преимуществом деревянных опалубок перед Roadform является то, что, поскольку они «собираются» на месте, их можно сделать для любых ситуаций, начиная от необычных форм и заканчивая большей глубиной. Деревянная опалубка также является обычным выбором для вертикальных бетонных работ, хотя она часто используется в сочетании с модульными стальными элементами жесткости.

Часть ставни, соприкасающаяся с бетоном, известна как обшивка опалубки, в то время как опорные балки в совокупности известны как «раскосы» и состоят из горизонтальных ригелей и вертикальных выступов. Размер бревен, используемых для крепления, зависит от размера опалубки; простая ставня высотой 300 мм для фундаментной плиты может использовать древесину 50×50 мм для формирования ригелей и выступов, тогда как ставня высотой 1 метр, скорее всего, будет использовать древесину 100×50 мм. Распорки изготавливаются из прямой и настоящей древесины и всегда используются встык, то есть максимально глубоко, чтобы обеспечить максимальную поддержку.

Обшивка формы обычно представляет собой фанеру. 15 мм или 18 мм являются наиболее часто используемыми, при этом предпочтительным является WBP (устойчивый к атмосферным воздействиям и кипячению), поскольку он менее склонен к расслаиванию во влажных условиях, в которых деревянная опалубка контактирует с влажным бетоном и на открытом воздухе. Иногда можно использовать ДВП или, все чаще, МДФ для наружных работ (древесноволокнистые плиты средней плотности). В проектах, предусматривающих значительное количество деревянной опалубки, можно использовать специальную опалубочную плиту с пленочным покрытием, но она не всегда есть в наличии у строителей и лесоторговцев, и ее необходимо заказывать заранее.

Деревянная опалубка, используемая для удерживания заливки бетона на площадке

Столярные работы по опалубке — это специализированная профессия, и для вертикальных конструкций раскосы могут быть чрезвычайно сложными, требуя проектирования инженерами-строителями и использования клиньев для поддержания выравнивания. Мы, простые люди в торговле земляными работами, которые редко рискуют подняться выше уровня земли, предпочитаем полагаться на простые распорки для поддержки опалубки, которую мы возводим для строительства фундаментных плит.

Расстояние между ригелями и между выступами также зависит от размера ставен, но обычно составляет 300-600 мм. Распорки обычно имеют такой же размер, если не больше, чем древесина, используемая для ригелей и головок. В некоторых случаях регулируемые стальные стойки, известные как «Acrows», могут использоваться в качестве сгребающих или горизонтальных распорок.

Все раскосы надежно крепятся к опалубке, как правило, гвоздями, так как их легче всего снять при ударе по опалубке по окончании работ. Это крепление необходимо, так как оно предотвращает «пружинивание» элементов раскоса, то есть расшатывание под давлением влажного бетона и отделочного оборудования.

Заземляющие колышки должны быть вбиты на глубину не менее 450 мм. В мягком грунте за штырем может потребоваться распорная доска, чтобы предотвратить его вдавливание обратно в землю под весом бетона. В качестве альтернативы «подошвенная пластина», обычно это доска, будет охватывать несколько колышков и поможет более равномерно распределить нагрузку. Затем к подошве прибиваются рейки и горизонтальные распорки.

При установке опалубки на существующее прочное основание, такое как бетонная плита или покрытие из щебня, используется та же система опалубки и распорок, но часто вместо того, чтобы вбивать распорки в землю, горизонтальные распорки крепятся к поверхности с помощью каменных гвоздей, шурупов, заземляющих болтов и т.п., как показано на фотографии ниже (любезно предоставлено компанией GB Groundworks & Construction Ltd. ) формировать накладки по дугам и радиусам на деревянной опалубке. Фанера традиционно имеет «прорезь» с одной стороны, чтобы древесина не ломалась. Это делается путем выпиливания неглубоких надрезов (глубиной 2–6 мм) на лицевой или задней стороне облицовки опалубки, а затем прибивания ее гвоздями к предварительно сконструированной распорной конструкции.

Одна сторона обшивки опалубки «прорезана». Прорези делают обшивку опалубки более гибкой

---

Разделительные составы

Вся опалубка, будь то стальная дорожная опалубка или деревянная опалубка, должна быть покрыта разделительным составом (маслом для форм) перед бетонированием. размещен. Назначение разделительного агента состоит в том, чтобы предотвратить прилипание бетона к опалубке, а затем образование «корки» при снятии опалубки. Они также помогают гарантировать, что опалубка остается чистой и свободной от бетона, так что ее можно легко повторно использовать в другом месте.

На рынке представлено множество продуктов, которые можно использовать в качестве разделительных составов для опалубки, но наиболее часто используемым является «мыльное масло».
