Содержание:

• 1 Как пользоваться устройством
• 2 Способы определения поврежденных жил кабелей
• 3 Как прозвонить предохранитель
• 4 Как прозвонить диод и светодиод
• 5 Как прозвонить лампу
• 6 Как прозванивать электродвигатель
• 7 Прозвонка трансформатора
• 8 Прозваниваем проводку в квартире мультиметром
• 9 Альтернативные способы прозвонки

Причин для прозвонки проводов может быть масса. Кому-то нужно проверить цепь на предмет разрывов и неисправностей, кому-то – определить короткое замыкание или узнать о неисправности самой проводки. Чтобы выполнить эту задачу, существуют мультиметры. С помощью них можно проверить неисправности у многих видов устройств – от утюгов до трансформаторов.

Как пользоваться устройством

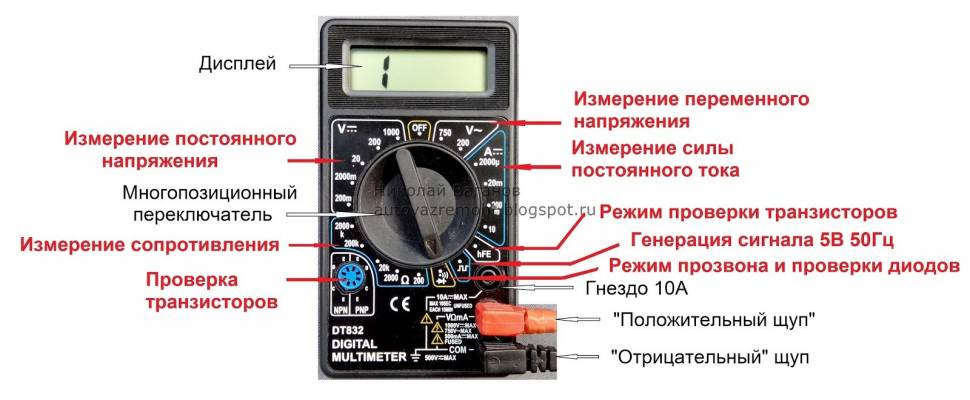

Сам по себе мультиметр кажется сложным прибором. Но при определенных навыках пользоваться им очень просто.

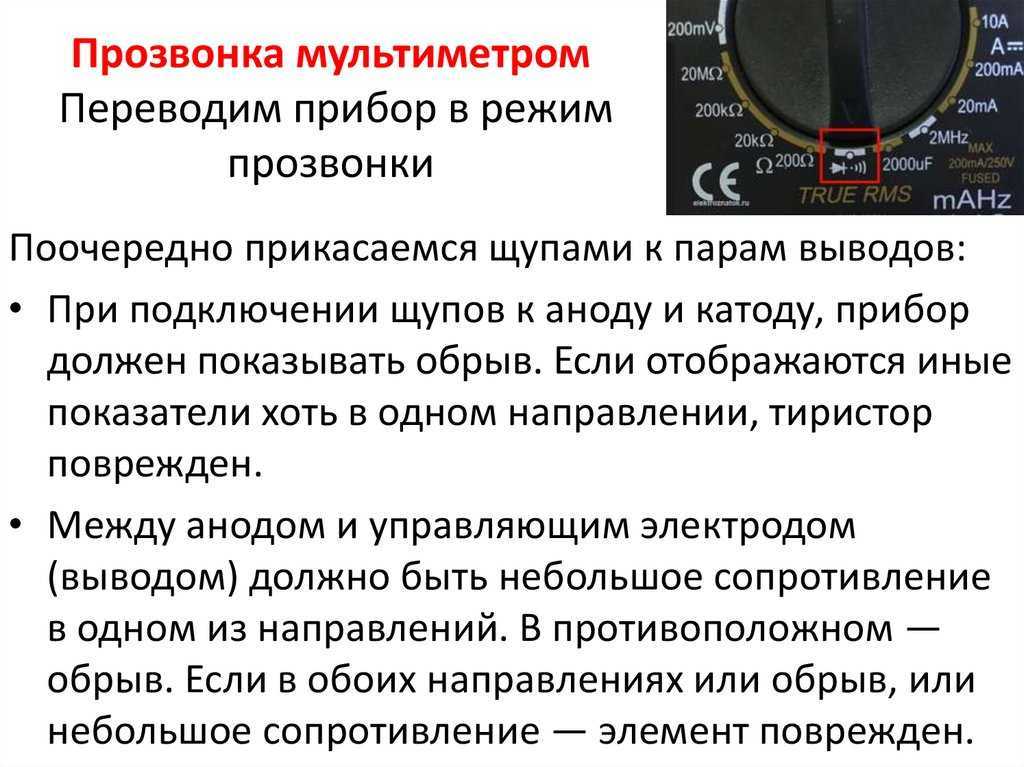

Лучше всего использовать его для прозвонки. Чтобы её включить, ручку следует установить в нужное положение (где с диодом или звуковой волны). Тогда во время проверки прозвучит звуковой сигнал, оповещающий о замыкании контактов.

Можно обойтись без звука. Если в цепи обнаружатся разрывы, то на экране прибора высветится единица. Так происходит, когда сопротивление выходит из пределов. По идее, оно должно стремиться к нулю (при работе в бытовых сетях). Если поломок нет, на экране будут нормальные показатели.

Есть ряд моментов, на которые необходимо обратить внимание перед началом работы.

Вот они:

1. Удобнее будет использовать специальные наконечники – «крокодилы». Они надеваются на концы измерительных проводов.
2. Проверяемую цепь надо сначала обесточить и убрать даже слаботочные батарейки.
3. Конденсаторы требуется разрядить. Иначе прибор может сгореть.
4. К оголённым концам проводов прикасаться не стоит. Иначе показания могут оказаться искажены.
5. Перед использованием необходимо проверять, работает ли сам прибор. Узнать это легко — один щуп прикладывается к другому в течение пары секунд.

Алгоритм того, как прозвонить провода мультиметром, выглядит следующим образом:

• Включить режим прозвонки. Измерительные провода нужно поставить на соответствующие им гнёзда.
• Провод чёрного цвета — гнездо с обозначением COM (или звёздочка), красного — гнездо R или Ω. Рядом с этим символом могут быть единицы измерения.
• Включить прибор.
• Проверить мультиметр, замкнув щупы. Сигнал обозначит, что всё в порядке.
• У кабеля или провода, который будет проверяться, нужно оголить концы от изоляции, зачистить их до блеска, удалить окислу и т.д.
• К очищенным участкам проводов надо прикоснуться щупами. Прибор будет показывать «0» и сигналить, когда всё в порядке. «1» и отсутствие сигнала говорят о поломке провода.

Иногда случается, что у устройства нет обозначения режима прозвонки. Это не беда, ведь можно воспользоваться режимом омметра. Принцип проверки изменится не сильно.

Способы определения поврежденных жил кабелей

Прозвонить многожильный кабель не так уж сложно. Сначала нужно зачистить все жилы. После проверяется, нет ли короткого замыкания: К каждой жиле друг за другом цепляется «крокодил», к остальным жилам в любой удобной последовательности прикасаются вторым щупом.

Прибор должен сигнализировать. Но отсутствие сигнала тоже будет сигналом, обозначающим отсутствие замыкания.

Если нужно определить, в порядке ли жилы, выполняются эти же шаги. Только перед этим все жилы, которые были зачищены, надо скрутить вместе. При поиске поломки учитывайте, что отсутствие сигнала хотя бы на одном из концов говорит о неисправности.

Как прозвонить предохранитель

Предохранители — устройства с защитной функцией. Они защищают элементы и электрическую цепь от перегревов, а также возгораний.

Он представляет собой маленькую колбочку с тонким проводом внутри. Большая сила тока, возникшая в цепи, заставит этот проводок разрушиться. Однако есть предохранители, где проводок не видно. По его целостности нельзя точно определить работоспособность всего предохранителя, потому что он мог оборваться у самого основания, где крепление.

Для этого:

1. Включаем режим «прозвонки».
2. Щупы прикладываются по обе стороны предохранителя.
3. Когда сопротивление будет равно 0 Ом и прозвучит сигнал, это значит предохранитель рабочий.
4. Если сопротивление окажется бесконечно большим, на что указывает цифра «1», а звука не будет, сомнений нет — этот предохранитель больше не рабочий.

Как прозвонить диод и светодиод

Диод может пропускать ток только в одном направлении, и эта особенность становится главным критерием при проверке его целостности. Чтобы проверить это, мультиметр должен работать в специальном режиме, в котором проверяются диоды.

Сначала нужно разобраться в конструкции самого диода. Это легко. У него есть анод и катод. На анод попадает плюс, на катод — минус, это обеспечивает течение тока. Если сделать наоборот, то эффекта не будет.

Для проверки обычного, не светодиода, щупы надо расставить по его концам — на катод и анод. Неважно, какие щупы к чему (аноду или катоду) подключать. Просто нужно подключить их раз, а после этого переключить, поменяв места. И сравнить показатели. В одном из случаев мультиметр должен измерить напряжение и показать его, а в другом на экране будет только единичка. По идее, красный щуп должен быть у анода, а чёрный — у катода, чтобы получить значение напряжения.

Светодиод проверяется так же. Единственное, что он будет действовать, когда плюс на аноде, а минус — на катоде.

Здесь щупы также подключаются к аноду и катоду, меняются местами, а потом сверяются значения. Если напряжение сначала есть, а потом — нет, значит, устройство исправно. Правда, когда в одном из случаев светодиод засветился, а в другом — нет, из этого уже легко сделать вывод.

Как прозвонить лампу

Когда режим прозвонки включён, поломки электрического соединения также можно определить мультиметром.

Чтобы проверить электролампу, следует пройти следующие шаги:

1. Включить режим прозвонки.
2. К центральному контакту подсоединяется первый щуп, второй — к боковому контакту.
3. Если неисправность есть, то сигнал оповестит об этом, а на дисплее появится цифра в диапазоне от 3 до 200 Ом.

Такой тип проверки подходит для ламп с резьбовым цоколем, но не подходит для светодиодов и компактных люминесцентных ламп, ведь внутри них есть электронная схема. Провести проверку можно будет разве что стеклянной спирали КЛЛ. Тогда спираль отделяется от цоколя, а потом прозваниваются выводы, соединённые с платой.

Используя мультиметр, при необходимости можно определить сопротивление лампы. Это может быть полезным, если маркировка на колбе затёрлась и мощность лампочки не видно.

Как прозванивать электродвигатель

До проведения тестов электродвигателя следует его подготовить.

• Обесточить.
• Откалибровать мультиметр (щупы нужно замкнуть).
• Осмотреть двигатель на предмет явных поломок, признаками которого может быть наличие горелого запаха, затопленности, отломанных деталей.

Все виды двигателей прозваниваются по тому же принципу. Однако есть некоторые моменты, на которые стоит обратить внимание. Рассмотрим их на принципе проверки трёхфазного и коллекторного двигателей.

Трёхфазный двигатель — это устройство, у которого есть катушки, соединённые между собой по схемам «звезда» или «треугольник». Качество обмотки, изоляции и контактов оказывают влияние работоспособность. Катушек в нём три.

1. Проверить замыкание на корпус.
2. Установить на мультиметре самое большое значение для замеров.
3. Проверить его на готовность к работе.
4. К корпусу подсоединяется один щуп, потом — второй.
5. Щупами касаются всех фаз друг за другом (если сбои не обнаружились).

Если сопротивление окажется большим, то изоляция хорошая. Так же стоит помнить, что показания в этот момент будут выше нормы.

Далее следует проверить, всё ли в порядке с обмоткой, прозвонив концы. Если есть обрыв, то дальше проверять нет смысла.

Проверка витков — это следующий этап работ, который производится, если обрывов не обнаружено. Значения поломок при обмотке треугольником будут в больших значениях на концах А1 и А3. Если соединение по типу «звезда», то внимание обращается на цепь А3.

Для более серьёзной диагностики понадобятся иные приборы и услуги специалиста, а мелкие неисправности можно определить мультиметром.

Что касается коллекторных двигателей, то алгоритм их проверки выглядит так:

• Требуется включить режим измерения сопротивления.
• На ламелях коллектора оно измеряется при подключении попарно.
• Между корпусом якоря и коллектором оно также замеряется.
• Исследуются обмотки у статора.
• Между выводами статора и корпусом тоже необходимо замерить сопротивление.

Замыкание определяется другим устройством.

Прозвонка трансформатора

Проверить трансформатор тоже не так уж сложно. Сначала нужно будет найти выводы обмоток. Чаще всего это понятно по обозначениям — маркерам. Они указывают номера выводов, а также тип. Иногда есть графические символы. Если трансформатор находится внутри устройства, то информация есть в спецификации и принципиальной схеме.

Мультиметр при проверке трансформатора может определить две проблемы. Это разрывы в обмотке и замыкания в ней же. Определяя разрыв, прозванивают все обмотки друг за другом. При этом нужен режим омметра. Тогда отсутствие сигналов, а также бесконечное сопротивление обозначит обрыв.

Стоит быть внимательным, если анализируется целостность той обмотки, у которой очень много витков. Тогда на экране прибора могут быть немного искажённые показатели из-за индуктивности.

Чтобы узнать, не произошло ли замыкание на корпусе, нужен немного иной алгоритм. Один щуп нужно подсоединить к выводу проводки, а второй касается всех остальных по очереди, а потом корпуса — важно очистить перед этим зону соприкосновения от лака, краски и т.д.

Прозваниваем проводку в квартире мультиметром

Поломки проводки в доме тоже легко распознать мультиметром. Однако процесс этот не самый быстрый. Допустим, одна из лампочек перестала гореть. Сначала нужно проверить её саму, предварительно отключив подачу тока, потом проверить щиток. Если с ним всё в порядке, а свет всё равно не горит, значит, неисправность всё-таки в проводке. Тогда надо начинать проверку абсолютно всех деталей цепи — патрона лампы, механизма выключателя, соединительной коробки. Такой подробный анализ не бесполезен и чаще всего целесообразен.

Прозвон проводки мультиметром происходит по такому алгоритму:

1. Устройство переводится на прозвонку.
2. Находится распределительная коробка. Там обычно расположен целый пучок проводов без маркировок.
3. Используя индикаторную отвёртку, нужно протестировать провода. Автомат должен быть включён.
4. Изоляционной лентой отметить необходимый провод. Это фаза.
5. Нужно найти нуль. Мультиметр включается в другой режим, который измерит напряжение (ставится больше, чем надо найти).
6. Первый щуп должен присоединиться к фазе, а другим проводится тестирование проводов один за другим.
7. Мультиметр покажет значение 220 Вольт, когда провод обнаружится. Он тоже маркируется.
8. Другие пары продолжают обозначаться изоляционными лентами и тестироваться по указанному алгоритму.

Используя мультиметр можно узнать о разрывах кабеля питания.

Выполняется это так:

Проводник первым делом нужно отключить от источника тока. Все провода отсоединяются, если проводник представляет собой многожильный кабель. Мультиметр переводится на прозвонку. К проводнику подлючаются щупы. Сопротивление будет равно нулю, если прибор в порядке.

Альтернативные способы прозвонки

Конечно, использование мультиметра – это не единственный вариант, который можно использовать для тестирования. Обойтись можно без помощи мультиметра, а создать устройство самостоятельно. А как прозванивать провода, уже известно из начала статьи.

Для этого потребуется:

• Электрическая лампочка. С её помощью участок и будет проверяться. Лампочка нужна на 3,5 Вольт.
• Соединительные провода.
• «Крокодил» (коннектор).
• Батарейка (в идеале 4,5 Вольта, квадратная).

Если правильно собрать устройство, то лампочка будет загораться, если проверяемый участок исправен и не реагировать, если есть какая-то поломка. Важно понять, что при использовании такого прибора нужно следовать технике безопасности, как при использовании мультиметра.

Подытоживая сказанное выше, легко сделать вывод, что мультиметр — необходимое и очень полезное устройство, которому стоит быть среди домашнего инструментария. С ним можно устранить маленькие и большие неисправности без помощи специалистов.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Особенности прозвонки провода приборами: мультиметр, тестер, мегаомметр

Прозвонка – определение целостности электрической цепи. Проверку делают:

• Для контроля правильности сборки схемы перед включением напряжения.
• Для определения неисправности проводки.
• Для контроля качества кабеля или провода перед электромонтажными работами.

Прозвонка проводов и кабелей – обязательное требование ПУЭ после проведения монтажа розеток, распределительных коробок, при реконструкции проводки, ремонтных работах. В статье описано, как прозвонить кабель мультиметром и другими способами.

Особенности прозвонки провода приборами: мультиметр, тестер, мегаомметр

Для проверки целостности цепи требуется источник напряжения и любой индикатор наличия тока. Им может служить лампа, цифровой или стрелочный прибор, звонок и т.д. Удобнее всего использовать:

• Мультиметр или тестер. Это многофункциональный прибор с функциями измерения напряжения, тока, сопротивления, определения параметров полупроводниковых элементов.
• Омметр и мегаомметр. Такой прибор применяется для проверки цепей с высоким сопротивлением, измерения сопротивлений изоляции. Для прозвонки проводов бытовой электропроводки применение мегаомметра нецелесообразно. Прибор генерирует высокое напряжение и может повредить изоляцию кабеля.

Для проверки проводки также используют подручные средства – лампы накаливания, батареи и аккумуляторы. Применение таких средств возможно только при полностью обесточенном участке цепи и отключении приборов с емкостной и индуктивной нагрузкой (насосы, холодильники, электроинструменты, люминесцентные лампы).

Как правильно прозвонить кабель?

Проверка проводится в несколько этапов:

Подготовка тестера. Рукоятку управления прибора переводят в положение «Зуммер», на мультиметрах некоторых производителей режим прозвонки обозначается изображением диода. При отсутствии такой функции, устанавливают режим измерения сопротивления, который обозначется знаком Ω или буквой «R». При этом выбирают самый нижний предел измерения. Провода со щупами присоединяют к разъемам СОМ и VΩmA.

Проведение измерений. Для удобства вместо одного щупа используют зажим типа «крокодил». Приспособление закрепляют на оголенном конце провода, кабельной жилы или клеммы. Перед прозвонкой длинного провода или при невозможности отключения электроприборов и оборудования, жилу на короткое время соединяют с заземляющим контактом. Это необходимо для снятия остаточного заряда.

Щупом касаются другого конца другого конца провода. При проверке целого провода, прибор подает звуковой сигнал. В режиме «Прозвонка» на дисплее мультиметра появится цифра «0», в режиме измерения сопротивления тестер покажет небольшую величину, равную сопротивлению провода.

При наличии обрыва, прибор покажет единицу или значок «бесконечность».

Проверка мегаомметром делается также. При этом используют магазин сопротивлений или добавочные резисторы. Это необходимо для снижения напряжения прибора и предотвращает пробой изоляции. Это устройство предназначено для проведения испытания изоляции силового оборудования. Прозванивать бытовую проводку без дополнительных сопротивлений не допускается.

Как прозвонить многожильный кабель

Иногда требуется прозвонить кабели с 3-4 жилами. Для этого также применяется мультиметр. Присоединяют зажим к одной из жил, щупом касаются концов других проводов. При нахождении жилы, срабатывает зуммер прибора, на дисплее отобразится нулевое значение сопротивления.

Для ускорения проверки используют резисторы с разным сопротивлением. Удобнее применять специальные магазины сопротивлений для электротехнических измерений. К концам жил присоединяют параллельно включенные резисторы с известными значениями. Мультиметр или тестер переводят в режим измерения сопротивления, к одному из проводов подсоединяют зажим и поочередно проверяют щупом значения сопротивления. Совпадающие концы кабельных жил маркируют.

Как прозвонить длинные кабели

Предыдущими способами прозвонить длинные кабели невозможно. Как прозвонить кабель при значительной длине?

Концы жил соединяют попарно. На другом конце кабеля присоединяют «крокодил», шупом поочередно касаются соседних проводов и жил. Таким способом определяют целостность пары проводников.

При недостатке мощности мультиметра применяют специальные измерительные трансформаторы с несколькими выводами c известным напряжением между каждыми и вольтаметр. Концы проводов соединяют с клеммами трансформатора. Прозвонку осуществляют путем измерения напряжения между экранирующей или армирующей оплеткой и проводом.



Как прозвонить кабель в квартире без мультиметра

При отсутствии прибора можно воспользоваться альтернативным способом проверки целостности проводов. Для этого понадобится батарейка 4,5 или 9 В, лампочка от карманного фонарика и пара гибких проводов.

К одной из клемм источника тока присоединяют лампу, к ней один из проводов. Другой провод подключают к другому зажиму батареи. Далее прозвонка осуществляется аналогично проверке мультиметром: при наличии электрического контакта в целом проводе лампа загорается. Такой способ применяется для определения групп линий электропроводки в распределительных коробках, при небольшой длине кабеля.

Прозвонка требует соблюдения техники безопасности. Перед началом необходимо убедиться, что участок цепи обесточен. Автоматический выключатель в распределительном или вводном щите необходимо перевести в положение “выкл”. Инструменты, люминесцентные светильники, бытовую технику с электродвигателями также нужно выключить из сети. Такое оборудование накапливает остаточный заряд, который может повредить измерительный прибор. При измерении нельзя касаться руками оголенных участков провода или кабельной жилы.

Это может исказить результаты прозвонки.
