Содержание

Как установить инсталляцию в перегородку из гипсокартона

Что такое инсталляция

Инсталляция это специальная сантехническая конструкция позволяющая скрыть смывной бочок в стену и подвесить унитаз (биде) на стену, закрепив его на инсталляции. Можно сказать, что инсталляция это система подвеса унитаза или биде.

Принцип установки инсталляции в перегородке

Прежде всего. Здесь я не рассматриваю ситуацию, когда возможно установить инсталляцию с креплением к основным конструкциям туалета (задней и/или боковым стенкам), а перегородку из ГК сделать в виде фальш-стены. Здесь, смотрим принципиальное решение, когда стойки инсталляции нужно закрепить в конструкции перегородки.

Крепление инсталляции в перегородке

Основное крепление стойки инсталлятора производится к полу, всегда и только, анкерными болтами М8 (M10). Анкерные болты принимают на себя всю горизонтальную нагрузку и часть нагрузки изгиба при нагрузке на унитаз (биде).

У каждой фирмы выпускающей инсталляции свой размер между стойками, поэтому разметку нужно провести так, чтобы стойки ПС перегородки после установки примыкали с внешней стороны от стоек инсталлятора.

К стойкам ПС стойки инсталлятора крепятся четырьмя шурупами LN с каждой стороны.

Сразу отмечу, что при ожидаемых высоких нагрузках на унитаз, рекомендуют заменить стойки ПС перегородки окружающие стойки инсталлятора, на стойки типа UA (о них читать тут). Я бы рекомендовал, если есть возможность, для монтажа унитаза или биде использовать только стойки UA, а профили ПС оставить для подвеса скажем, писсуара.

Обязательно, после установки и закрепления конструкции инсталляции, поверх неё нужно закрепить два куска гипсокартона (смотрим видео). Они выступят распорами в конструкции перегородки.

Оформление труб канализации и водопровода инсталляции

Качественный монтаж труб, предполагает жесткое закрепление труб по трассе подвода. Это фиксирует резьбовые соединения подводов и как следствие сохраняет их исправность.

Для крепления, подводящие трубы водопровода и трубы канализации к инсталляции закрепляются на монтажных траверсах. Траверса это железная рейка с отверстиями для крепления.

Траверсы закрепляются к стойкам ПС с помощью четырех винтов LN и уголков. Если есть возможность, дополнительно траверса крепится к стенам через монтажную плиту.

Видео установка инсталлятора Geberit

Проход труб через гипсокартон перегородки осуществляется по нормативам сопряжения труб с перегородкой (читать тут).

Болты для крепления подвесного унитаза (биде) устанавливаются с внутренней стороны перегородки после установки листов обшивки. Для работы изнутри перегородки последним зашивается пространство между профилями окружающими стойки инсталлятора.

Универсальная траверса

Компания КНАУФ в технологических картах предлагает использовать универсальную траверсу.

По сути это деревянная панель, которую монтируют внутри перегородки для крепления встроенных умывальника и смывных бочков, а также смесителей настенных. Не путаем с инсталляцией!

Универсальная траверса продается в готовом виде (смотрим фото) из качественной влагостойкой фанеры. По краям фанеры закреплены оцинкованные профили.

Подвес раковин

Универсальная траверса, а попросту закладная деревянная панель, позволяет легко закрепить на ней (траверсе) умывальник, смеситель настенный, бочок смывной.

Траверса крепиться между стойками перегородки на четыре шурупа с каждой стороны. Для усиления крепления можно в профили вложить деревянные бруски, как при установке двери.

При отсутствии траверсы, она может быть заменена на кусок фанеры или доски, которую нужно закрепить к стойкам перегородки на уголки.

Вывод

Предложенные варианты монтажа инсталляции в перегородку гипсокартона максимально убирают нагрузки на перегородку, что отлично скажется на эксплуатации сантехнической инсталляции.

Предложенный вариант универсальной траверсы показывает технологию, крепления настенных (не унитаза и биде) сантехнических приборов НЕ к профилям перегородки, а к распределительной траверсе, что снижает нагрузку на перегородку. Это имеет принципиальное значение.

©Gipsokart.ru

Еще статьи

Как установить инсталляцию для унитаза своими руками — ВикиСтрой

Технологическая польза инсталляций

Инсталляцией унитаза называют сеть скрытых коммуникаций, включающую ёмкость и механизм смыва, соединительный трубопровод и несущую раму. Считается, что инсталляции могут устанавливаться только для подвесных унитазов, но это отнюдь не так.

Наиболее выгодной установка инсталляции видится с эстетической точки зрения. Унитаз лишается сливного бачка, а все неприглядные глазу вещи — дренажный отвод и шланг подачи воды — скрываются внутри полости фальшстены.

1 — рама модуля; 2 — телескопические ножки; 3 — сливной бачок; 4 — держатели для крепления к стене; 5 — сливной канализационный патрубок; 6 — шпильки крепления унитаза; 7 — патрубок подачи воды

В большинстве случаев рядом с инсталляцией может монтироваться вся черновая сантехника: распределительные коллекторы водоснабжения и отопления, приборы учёта и запорная арматура. Фальшстена, скрывающая элементы конструкции, может продолжаться не до самого потолка, образуя полку для всякой мелочи и нишу под установку водонагревателя.

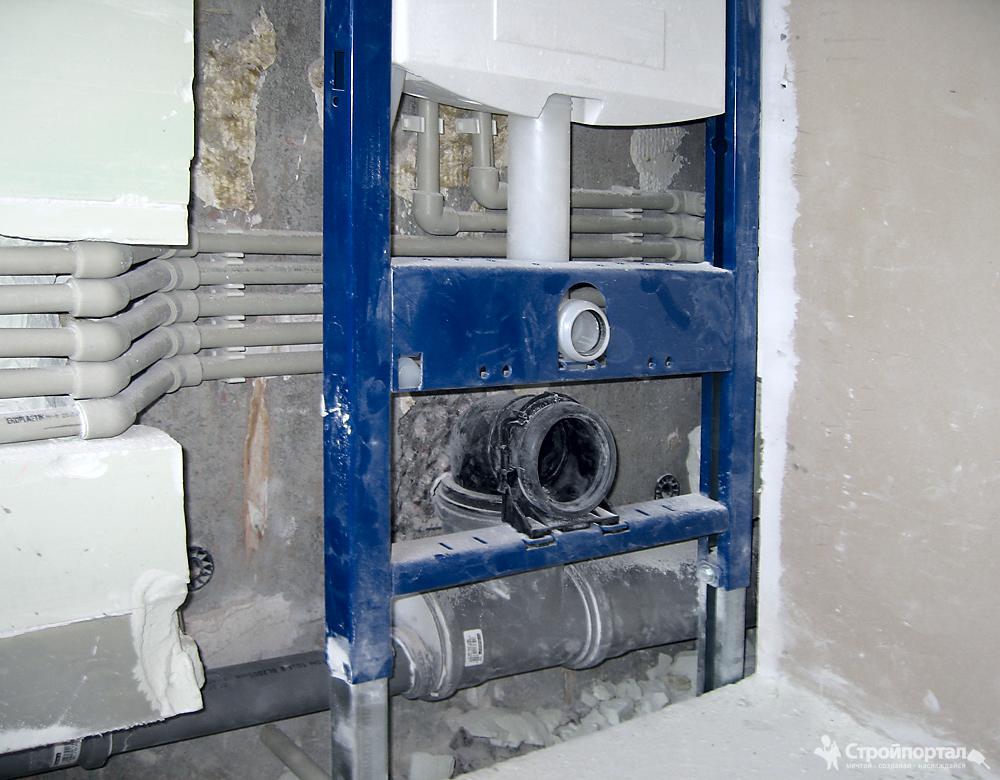

Крепление стальной рамы

Установку следует начинать до облицовки стен и сборки профильного каркаса. По конструкции большинство инсталляций очень похожи, хотя встречаются и весьма оригинальные сдвоенные варианты для подвески пары «унитаз+биде». Или, например, расширенные рамы для крепления к боковым стенам, если фронтальная не является капитальной.

Для установки рамы нужно начертить на полу линию, параллельную плоскости будущей стены, но с отступом назад на толщину фальшстены и облицовки. Каркас под обшивку может сооружаться либо заподлицо с передней плоскостью рамы, либо поверх неё. Это зависит от допустимой максимальной толщины прохода согласно паспорту продукции и используемых средств крепежа.

w — ширина инсталляции; h — полная высота инсталляции; d — глубина; a — уровень пола после укладки напольного покрытия; b — расстояние до плоскости облицовки; c — позиция центра инсталляции

Когда рама выставлена по линии, нужно выровнять её в поперечнике, регулируя телескопические ножки. После этого намечаются места крепления опорных шпилек в верхней части соответственно совпадению монтажных отверстий и наличию свободного места на стене.

По нанесённым меткам проделываем перфоратором отверстия и ставим инсталляцию на место. Крепление следует выполнять 10–12 мм распорными анкерными ботами, а если стена или пол деревянные — стальными незакалёнными нагелями длиной от 70 мм. После закрепления кронштейнов опорных шпилек и ножек рамы, следует провести её окончательную регулировку в трёх плоскостях, а затем хорошо затянуть все гайки.

Однако не следует спешить начинать монтаж с рамы. Поскольку фронтальная стена почти всегда имеет дополнительное технологическое значение, есть смысл сначала организовать всё для подключения унитаза к водопроводу и сливу, а потом уже приступать к механической части.

Как подводить воду и слив

Бытует мнение, что для инсталляций абсолютно не применимы гибкие соединения любого толка.

Отчасти это правда, но в отношении водопровода не слишком справедливо. Сейчас на рынке можно встретить продукцию зарекомендовавших себя производителей, гибкая подводка которых весьма надёжна и имеет срок службы, сопоставимый с PP-R трубами. Поэтому, если точка водораздела системы находится близко к сливному бачку, соединение проще выполнить именно гибким методом.

Кроме прочего, гибкое соединение делает возможным своевременную подготовку коммуникаций под практически любую модель инсталляции. Единственный момент — запорную арматуру нужно устанавливать как можно ближе к бачку, чтобы иметь к ней доступ через отверстие для обслуживания, либо за отдельным ревизионным люком.

После закрепления бачка подключите к нему сливной гусак, поворотную часть которого притяните хомутом к перекладине рамы.

С отводом слива все сложнее: распространённые гофротрубы для подключения не подходят. Эта область инсталляции остается необслуживаемой, здесь всё необходимо паковать, что называется, на совесть. Впрочем, стандартная полипропиленовая арматура для 110 мм стояков позволяет сделать это относительно легко при ширине внутренней полости от 350 мм.

Если тройник располагается на фронтальной стене напротив места установки, задача решается двумя стандартными отводами под 87°. Если приёмный раструб смещён влево или вправо, либо не соответствует высоте, между отводами добавляется отрезок трубы с раструбом, расположенный под наклоном. Если полость внутри фальшстены шире минимального значения, вместо добавления раструба используют отводы под 45°, 30° или 15° в разных комбинациях.

Если приёмный раструб трубы выходит у одной из боковых стен, его сперва нужно довести до угла и повернуть вверх отводами под 87°. В крайний из них вставляется еще одно колено под 45°, и отрезок трубы, который под наклоном следует до определенного уровня.

Какого? Это, по сути, главный вопрос в подготовке к монтажу инсталляции. Здесь требуется знать разницу высоты между сиденьем унитаза и его сливным отводом. Когда наклонный сливной канал достигает уровня сливного патрубка, нужно добавить еще один поворот на 87°, поворачивая раструб «к себе». За счет трёх поворотных соединений вся конструкция остаётся регулируемой в достаточно широком диапазоне. Остаётся лишь установить в раструб переходной манжет, идущий в комплекте с унитазом, а затем закрепить его на специальной пластиковой подставке, когда рама уже смонтирована. При любой конфигурации общий уклон трубы должен быть не меньше рекомендуемых 2 см/м.

Облицовка и монтаж чаши

Рама изготовлена из тонкостенной профильной трубы, поэтому крепить к ней профиль можно обычными lm-саморезами, либо более мощными шурупами с бурящей головкой. Пример качественной продуманной системы инсталляции — когда регулировочные гайки расположены на внутренних или задних плоскостях рамы. На боках и фронтальной части они станут помехой монтажу каркаса или обшивки, поэтому убедитесь, что плотному прилеганию профилей ничего не мешает.

В остальном каркас фальшстены монтируется из профилей ПС и ПН (50 мм), как и для неутеплённой перегородки. Для ряда инсталляций допускается не устраивать дополнительных ревизионных отверстий, если полный доступ к системе смыва можно получить, сняв декоративную панель кнопки. В ином случае, особенно если внутри спрятана другая обслуживаемая арматура, необходимо предусмотреть в каркасе ячейки для люков.

Чтобы наиболее просто и быстро обложить фронтальную стену кафелем, оставив при этом ряд аккуратных проходных отверстий, начинать обшивку нужно только с одного листа ГКЛ, сквозь который в защитных чехлах продеты шпильки. Выложить нужно всего 4–6 плиток, накрыв пространство в 200–250 мм от центра сливного отверстия до высоты в 40–50 см от пола. Естественно, сливной гусак и переходной манжет нужно на время снять.

После высыхания клея по расположению шпилек на лицевую сторону переносятся центры двух проходных отверстий. Теперь их можно безболезненно просверлить балеринкой, даже если по раскладке отверстие приходится на две или четыре плитки. Такой способ будет особенно полезен для тонких дизайнерских изделий с узкой шейкой, которая не накрывает полностью разделку на стене.

Такая техника не касается сливных кнопок: большинство накладных панелей имеют широкие маскирующиеся поля. Чтобы обложить проходной фланец, плитку можно подрезать обычной болгаркой с допуском до 5 мм.

Установка чаши очень проста: её просто нужно надеть на шпильки, снять защитные чехлы, а затем затянуть гайки, подложив под них амортизирующие шайбы. Оба отверстия имеют резиновые уплотнения, которые хорошо прижимаются сами по себе, главное, не переборщить с усилием затяжки.

рмнт.ру

Как установить инсталляцию для унитаза своими руками?

Достоинства данного способа монтажа:

компактность, позволяющая сэкономить полезную площадь в небольших отечественных санузлах;
гигиеничность – весь пол свободен, исчезают проблемные для уборки зоны около унитаза;
эстетика – отсутствие видимых коммуникаций позволяет добиться современного дизайна уборной.

Недостатки также имеются:

более высокие цены подвесных унитазов в сравнении с привычными компактами;
усложнение монтажа, обусловленное необходимостью обеспечить надежное настенное крепление;
трудности, связанные с доступом к элементам системы при обслуживании и ремонте.

Последние две проблемы можно решить при помощи специальных инсталляций для унитазов. Данные приспособления упрощают настенный крепеж и позволяют практически каждому выполнить его своими руками без привлечения профессионалов.

Установка инсталляции для унитаза

Выбор типа системы

Инсталляция под унитаз бывает двух типов – блочная и рамная (смотри рисунок). В первом случае она представляет собой армированный бачок с креплением для унитаза и монтируется непосредственно на стену. Блочная инсталляция может использоваться только для капитальных стен. Рамные системы более универсальны, поскольку благодаря ножкам они передают основную нагрузку от унитаза, бачка и пользователя на пол. Их можно ставить даже возле гипсокартонных перегородок.

Выбор производителя

Популярностью пользуются инсталляции компаний «Ideal Standard», «Grohe», «Geberit». Данные изделия отличаются высоким качеством исполнения, эргономичностью и длительным сроком эксплуатации. Конкретную модель следует выбирать в зависимости от требуемого типа инсталляции, объема бачка, эстетических предпочтений и доступных финансов.

«Достоинства подвесных унитазов — компактность, позволяющая сэкономить полезную площадь в небольших отечественных санузлах, гигиеничность и эстетика«

Подготовка

Итак, допустим, вы приобрели рамную систему «Grohe». В вашем распоряжении рама с закрепленным на ней сливным бачком и комплектующие для инсталляции (патрубки, держатели, шпильки, ножки и т. д). Необходимые инструменты и материалы, которые вам понадобятся для монтажа:

перфоратор, сверло по бетону;
измерительная линейка;
уровень (обычный или лазерный), желательно с магнитом;
накладные рожковые ключи;
маркер;
силиконовый герметик;
материалы для декоративной облицовки.

Монтаж инсталляции для унитаза

Переходим непосредственно к этапам установки системы.

Разметка

Сначала позиционируем раму согласно глубине канализационного отвода и отмечаем две точки крепления к полу. Затем расслабляем выдвижные ножки и позиционируем раму в вертикальной плоскости согласно высоте подвеса унитаза. Делаем пометки для двух настенных держателей.

Монтаж рамы

При помощи перфоратора и дюбелей осуществляем крепеж инсталляции в четырех точках согласно выполненной разметке.

Подключение

После проверки надежности и точности установки рамы подключаем бачок к холодному водоснабжению, монтируем кнопку слива и проводим натурные испытания герметичности всей системы.

Облицовка

Заключительным этапом работ является декоративная облицовка инсталляции выбранным материалом (гипсокартоном, плиткой, полипропиленом и т. д.). На виду остается только сам унитаз и кнопка.

Дешево купить любые системы инсталляции для подвесных унитазов от ведущих мировых производителей вы сможете в интернет-магазине «Практика». Доставка продукции осуществляется по всей территории Ленинградской области.

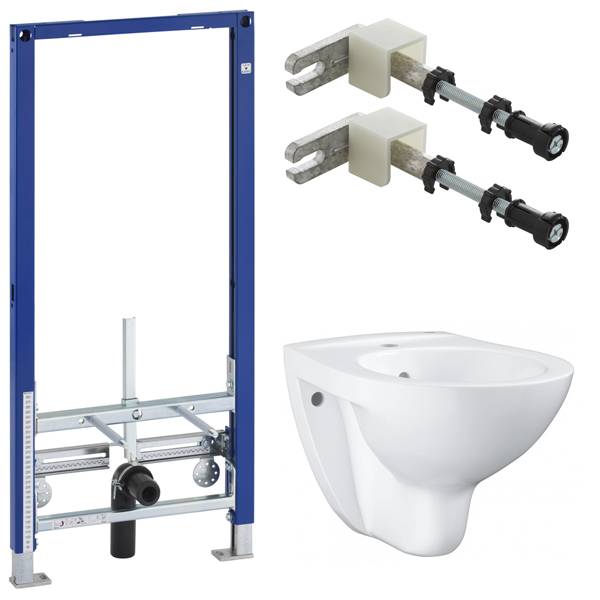

Как установить инсталляцию под унитаз и биде своими руками? Какие есть нюансы?

Инсталляции, под унитаз и беде практически одинаковые, те же крепления к полу и стенам, но у инсталляции биде, нет места под сливной бачок, ибо он не нужен.

У биде свой смеситель, у унитаза бачок, естественно.

Установка инсталляции начинается с замеров и вывода канализационных труб под биде и унитаз.

под биде выводятся трубы диаметром 50- мм, под унитаз 110-ь мм.

Подводим холодную воду в случае с унитазом и горячую с холодной в случае с биде.

После того как разобрались с канализацией (кстати возможно соединение через гофры, это приемлемо, но жёсткая подводка лучше, особенно это касается унитаза), можно приступать к монтажу инсталляции.

Распаковываем инстилляцию и узнаём по какому типу крепления «вещь» мы приобрели.

Инсталляции бывают для облегчённых конструкций, бывают универсальные, или инсталляции для крепления к монолитной (несущей) стене (блочные).

Крепятся они по разному, к примеру к несущей стене, а креплений к полу нет, или если это универсальная, то есть крепления и к стене и к полу.

С этим разобрались, дальше необходимо произвести разметку под раму, я не знаю какого типа у Вас инстилляция, но если есть крепления и к полу и к стенам, то разметку можно произвести рулеткой исходя из конструкции рамы.

Всю разметку можно производить через отверстия в раме.

Обязательно «пробиваем» уровнем и горизонталь и вертикаль.

После разметки, сверлим отверстия, вставляем дюбеля и вкручиваем в них болты крепления.

Всё тоже самое делается и на полу (если есть крепления к полу).

Следующий этап, это регулировка по высоте, для унитаза регулировать можно в пределах 20 см, под биде 40-к см.

Далее находим шпильки из комплекта и вкручиваем их, именно на эти шпильки крепятся и биде и унитаз.

В общем -то всё, в случае с биде устанавливается смеситель, подводится к смесителю вода (холодная, горячая) и работа выполнена.

В случае с унитазом соединяем чашу с бачком, подводим холодную воду. Естественно на холодной воде должен быть кран.

Плохо что Вы не написали какого типа инсталляции у Вас (блочные, рамные), можно было бы поговорить более детально.

Установка инсталляции унитаза своими руками видео: монтаж

Подвесные унитазы – достаточно новое направление в дизайне санузлов. Они занимают меньше места, чем обычные, и позволяют скрыть всю сливную арматуру в стене. Но перед тем как их устанавливать, необходимо провести монтаж инсталляции – закрепить на стене все элементы системы. Это несложно сделать самостоятельно, необходимо только правильно выбрать место.

Виды инсталляций

Производители предлагают два типа инсталляций для унитаза:

Блочная. Это конструкция из пластикового бака, к которому крепится сливная арматура и крепежные элементы. Это самый простой и дешевый вариант. При этом унитазная чаша может быть как подвесной, так и напольной. Такой вариант подходит только для крепления к капитальной стене.
Рамная. Это металлическая рама, которая держит саму чашу и трубы канализации. Стена при этом практически не несет нагрузки, конструкция давит только на пол. Такой вариант более надежен, так как выдерживает вес до 400 кг.

Чаще всего устанавливают рамные инсталляции. Они не требуют сложных ремонтных работ, не нужно ломать стены своей квартиры, чтобы добраться до коммуникаций.

Как правильно выбрать место?

Помните о том, что если вы выбрали блочную систему, то ее можно установить только в капитальной стене, поэтому выбор мест крепления сразу сокращается.

Рамную конструкцию можно установить в любом месте. Рассмотрим варианты расположения:

[smartcontrol_youtube_shortcode key=»выбор систем инсталяции унитаз» cnt=»2″ col=»2″ shls=»true»]

Стандартное – около стены, размеры конструкции – 50 × 112 см.
Угловое – отличный вариант для экономии пространства, позволяющий установить унитаз в углу.
Низкое – подходит для размещения системы под окном.
Двухстороннее – обычно используется в общественных помещениях.
Линейное – объединение в одну конструкцию унитаза и биде.

Перед покупкой инсталляции определитесь с ее видом и расположением в туалете. Схема установки инсталляции должна быть у вас готова еще до похода в магазин.

Необходимые материалы для монтажа

Для правильного выполнения монтажа инсталляции унитаза вы должны подготовить следующие материалы и инструменты:

Уровень.
Ключи, подходящие по размеру к элементам крепежа.
Карандаш.
Перфоратор.
Рулетка.
Инсталляция со всем крепежом.

При необходимости сверлить бетонную стену подберите сверла, совпадающие по диаметру с крепежными элементами.

Не поленитесь сразу приготовить все необходимое, чтобы не отвлекаться во время установки системы инсталляции для унитаза.

Монтаж блочной инсталляции с подвесным унитазом

Если вы выбрали более сложный вариант, сначала изучите все доступные инструкции, в том числе установку инсталляции своими руками на видео.

[smartcontrol_youtube_shortcode key=»монтаж инсталяции с подвесным унитазом» cnt=»2″ col=»2″ shls=»true»]

Этапы работ:

Сначала необходимо разметить стену и пол в том месте, где будет подвешена конструкция. Ось унитаза должна совпадать с осью помещения, если оно имеет небольшие размеры. В большом санузле при определении положения оси унитаза нужно ориентироваться на ось канализационного слива.
Высота установки системы зависит от ее размеров. Обычно она составляет примерно 1 метр от пола. Ширина обычно указана в инструкции производителя, у разных фирм она может отличаться. Не забудьте, что ось должна проходить ровно по центру. Отметьте точки креплений на стене.
Просверлите отверстия и вставьте дюбеля. Надежнее всего вешать инсталляцию на дюбель-гвозди, только они выдержат такую нагрузку.
Прикрутите сливной бачок.
Снимите кнопку слива, проверьте, на месте ли все прокладки. Подробнее о том, как это сделать, читайте в инструкции по установке от производителя.
Подключите к бачку трубы.
Просверлите отверстия под крепления для чаши. Обычно ее вешают так, чтобы расстояние от пола до сидения было равно 40–50 см. Ориентируйтесь на свое удобство при выборе высоты установки.
Вставьте штифты для унитаза. Его можно повесить в самую последнюю очередь.
Зафиксируйте сливной шланг.
Проверьте герметичность системы.
Если все в порядке, заделайте стену плиткой или другими отделочными материалами.

Монтаж блочной инсталляции с напольным унитазом

Такая конструкция позволяет скрыть бачок и коммуникации, но при этом снижает нагрузку на стену, потому что не нужно подвешивать чашу. Установка инсталляции унитаза своими руками с напольным унитазом гораздо проще, чем предыдущий вариант.

Этапы работ по установке инсталляции:

Необходимо разметить на стене положение сливного бачка. Лучше всего вешать его так, чтобы кнопка была на расстоянии 1 метра от пола.
В стене сверлят отверстия, устанавливают крепежи и вешают бачок.
Подключается труба водопровода.
В стене размечают местоположение унитаза.
Устанавливают гофру для слива.
Стену покрывают отделочными материалами, вешают кнопку слива.
Монтируют унитаз на место.

Этот вариант смотрится так же аккуратно и минималистично, как и предыдущий, так как все трубы спрятаны в стене.

Монтаж рамной инсталляции с подвесным унитазом

Этот вариант хорош тем, что его позволяет поставить унитаз далеко от стен, в любой точке санузла. После того, как вы выберете подходящее место, можно приступать к работам.

Установка инсталляции для унитаза включает следующие этапы:

На первом этапе собирается металлическая рама с элементами крепежа. Обычно эти каркасы продаются отдельно и подходят к разным типам унитазов. Далее сливной бачок устанавливается на раму. Его положение можно регулировать с помощью кронштейнов. При этом соблюдайте следующие стандартные размеры:

Высота от пола до кнопки слива – 1 метр.
Расстояние между узлами креплений совпадает с расстоянием между проушинами чаши.
Высота от пола до трубы канализации – 22 см.
Расстояние от пола до сидения унитаза – 40 см.

Важно! Между стеной и сливным бачком должен остаться минимум один сантиметр.

Теперь нужно прикрепить всю конструкцию к стене.

Проверяйте с помощью уровня строгое соблюдение вертикалей и горизонталей. Разметьте отверстия на стене и на полу, просверлите их и установите крепления. Надежно прикрутите раму к полу и стене.
После установки рамы необходимо подключить трубу водопровода. Лучше всего остановить выбор на пластиковой трубе, чем на гибком шланге. Последний прослужит не так долго, как унитаз. А менять шланги, спрятанные в стене, проблематично, поэтому чаще всего используются пластиковые трубы – их можно подключить к бачку сверху или сбоку. Подключите сливную гофру к канализации и проверьте установленную систему на герметичность.
Установите штифты, на которые потом нужно повесить унитаз. Соберите каркас из металлических профилей для стены, которая закроет инсталляцию.
Возьмите влагостойкий гипсокартон толщиной минимум 1 см, вырежьте его по размерам фальшстены. Закрепите на металлических профилях. Не забудьте сделать отверстия для слива и кнопки. Сверху можно сделать плиточный рисунок.

Установку унитаза лучше всего проводить через 1,5–2 недели после окончания работ.

Рамная инсталляция для подвесного унитаза дороже и сложнее в монтаже, чем блочная, но зато она оставляет большой простор для творчества.

Ошибки при монтаже

Если вы никогда не проводили работы с сантехникой, то установка инсталляции под унитаз своими руками может вызвать у вас трудности. К счастью, все ошибки мастера могут легко исправить.

Проблемы, с которыми вы можете столкнуться:

Протекает сливной бачок. Проверьте правильность установки прокладок. Отключите воду, открутите крепежи и поправьте уплотнители при необходимости.
Протекает напольный унитаз. Необходимо замазать силиконом стыки с гофрой под унитазом.
Застаивается вода в чаше. Проверьте угол наклона сливной гофры. Он должен быть равен 45 градусам.
Унитаз качается. Подтяните все крепления. То же самое следует сделать с качающимся бачком.

Фото правильной установки вы можете увидеть на сайте.

Если вы делаете ремонт в ванной и не знаете, как установить инсталляцию, следуйте нашим советам, тогда у вас все получится. Монтаж современной инсталляции унитаза – это не очень сложный процесс. Но если вы никогда не проводили сантехнические работы, возможно, стоит доверить его профессионалам. Правильно установленная система будет радовать вас долгие годы.

Как установить инсталляцию для подвесного унитаза

Подвесные конструкции начинают потихоньку вытеснять с рынка стандартные модели унитазов. Эти изделия монтируют в стену, они занимают минимальное количество пространства, имеют привлекательный внешний вид, поэтому станут идеальным вариантом для небольшой комнаты.

Установка инсталляции унитаза гораздо сложнее, чем монтаж классической сантехники. Разберёмся с основными нюансами такой работы.

Не забудь поделиться с друзьями!

Содержание статьи

Как устроена подвесная конструкция

Подвесные и напольные модели санитарно-технических приборов имеют схожую конструкцию. Их основными элементами являются чаша с патрубком для выпуска отработанной жидкости и механизм, который регулирует подачу и слив воды. Устройства имеют подобный принцип работы. Их главным отличием считается размещение основных деталей при монтаже. Подвесные унитазы состоят из трех основных частей.

Инсталляция – основная конструкция, она прикрепляется к полу и поверхности стен. Металлическая инсталляция выполнена в виде рамы, на ней закрепляется чаша и бак.

При монтаже изделия чаша или раковина немного выступают от стены. В отличие от напольных моделей в этом варианте пространство на полу не загромождается, напольное покрытие удобно мыть, освобождается дополнительная полезная площадь.

Плоский пластиковый бак устанавливается на раме при помощи специальных крепёжных элементов. Они поставляются в комплекте к сантехнике.

Существует несколько вариантов инсталляций. Первый из них – это компактные блоки. Такие конструкции закрепляются на поверхности прочных несущих стен. Изделия отличаются невысокой стоимостью, небольшими габаритными размерами. Вместимость бака – не более 5 литров жидкости.

Рамные инсталляции отличаются увеличенными размерами, они закрепляются не только на стене, но и на полу. Такие изделия более надёжны, но и цена их значительно выше.

Особенности чаши

Навесные унитазы отличаются между собой по форме чаши. Эта деталь может иметь квадратные, круглые, яйцевидные, а также прямоугольные очертания. Раковины имеют различные габаритные размеры.

По этому параметру их разделяют на несколько групп:

укороченные или компактные, до 50 сантиметров длиной;
средние модели, их размер находится в пределах 50–60 сантиметров;
увеличенные модели – до 75 сантиметров в длину.

При выборе подвесного унитаза обращают внимание на то, как устроена чаша. Безободковые изделия не имеют специального выступа в верхней части, что облегчает уход за прибором и делает его более гигиеничным. Настенные чаши биде оборудованы форсункой, которая выдвигается и осуществляет подачу воды после туалета для проведения гигиенических процедур. Существуют также чаши с подсветкой, ими удобно пользоваться в темноте. Во время приближения пользователя датчик движения включает подсветку.

Для изготовления чаш унитаза используется стекло, металл, фарфор, фаянс и пластик. Многие модели таких приборов имеют различную раскраску или декоративные рисунки на поверхности.

Подготовка ниши

Проводя монтаж подвесного унитаза, необходимо определиться с местом его установки. По техническим требованиям инсталляция должна устанавливаться только на несущей стене, ведь к этому изделию предъявляются определённые требования. Оно должно выдержать вес около 400 килограммов, при этом значительная часть нагрузки будет приходиться на ограждающую конструкцию. Нет смысла закреплять каркас на стене из гипсокартона.

Для крепления инсталляции делают нишу с такими габаритными размерами:

глубина 15–20 сантиметров;
ширина 60 сантиметров;
высота 1 метр.

Не всегда получается продолбить стену на необходимую глубину. В этом случае прорезают штробу до максимально возможных параметров, инсталляцию маскируют при помощи листов гипсокартона и облицовки. После проведения подобных работ в комнате появляется дополнительное пространство, которое нужно чем-то заполнить. Здесь можно смонтировать деревянный шкаф и повесить полки.

Обратите внимание! Использовать гипсокартон для обшивки стен без устройства ниши не рекомендовано. Здесь владелец квартиры будет неэкономно использовать жилое пространство.

Владельцы квартир, которые расположены на верхних этажах дома, могут установить встроенный унитаз в нишу для фанового стояка. Во время проведения таких работ часть оборудования срезают, при этом воздушный клапан монтируют возле выпуска на чердак.

В проектах современных квартир заранее продумывается схема размещения мебели и бытовых приборов. Здесь может предусматриваться ниша установки различных инженерных коммуникаций, но пользователь может поменять положение труб и поместить здесь скрытый унитаз. При отсутствии опыта в проведении общестроительных работ рекомендовано посоветоваться со специалистом и поручить ему выполнение части операций.

Подведение канализации

Перед тем как повесить инсталляцию на стену, нужно рассмотреть варианты подведения канализации к санитарно-техническому прибору. Для соединения с общей инженерной коммуникацией берут пластиковую трубу с сечением 10 сантиметров. Эту деталь прокладывают в непосредственной близости к полу с выдержкой нужного уклона.

Место соединения трубы с выходом унитаза должно находиться на расстоянии 25 сантиметров от центра ниши. На конец пластиковой трубы одевают патрубок с углом в 45 градусов. После проведения этих работ приступают к закреплению рамы.

Как закрепить раму и установить бачок

Закрепление рамы проводится в четырёх местах, при этом два крепежа фиксируют изделие на полу и ещё два – на стене. При установке инсталляции своими руками необходимо использовать строительный уровень. Этот инструмент используется для выравнивания изделия в вертикальном и горизонтальном положении.

Важно! Неправильная установка рамы приведёт к сбоям работы установленного оборудования, что в конечном итоге приведёт к поломке.

Для точного выравнивания оборудования на инсталляции предусмотрены специальные ножки. После установки конструкции в необходимом положении её закрепляют на поверхности стены специальными винтами. Ножки инсталляции, которые стоят на полу, заглубляют в плиту и дополнительно закрепляют при помощи цементно-песчаного раствора.

Внизу рамы есть отверстия для монтажа чаши. Конструкцию нужно устанавливать таким образом, чтобы расстояние от напольного покрытия до этих отверстий находилось в пределах 30–40 сантиметров. Этой высоты вполне достаточно для установки унитаза. Чашу закрепляют на раме при помощи шпилек и гаек.

Подсоединение к водопроводу

Начинают работу с соединения вывода унитаза с канализационной системой. Для этого в комплекте прибора есть специальная гофрированная трубка. Один из её концов вставляют в канализацию, подгоняют к выводящему отверстию чаши, места стыкования скрепляют специальными клипсами.

Подключать устройство к водопроводным трубам можно с любой стороны рамы. Подводящую трубу прикрепляют к прибору при помощи специального резьбового соединения. Для подведения воды желательно использовать медные или полипропиленовые трубы, ведь такие изделия отличаются надёжностью и долговечностью. Для этой же цели могут применяться гибкие шланги, но они начинают через некоторое время подтекать. Для замены подобных деталей понадобится сложный ремонт, связанный с разрушением облицовки.

Во время подключения гибких шлангов или труб необходимо проверить качество соединений. Для этого включают вентиль подачи жидкости (находится в сливном бачке) и наполняют резервуар. После этого проверяют всю систему на наличие неисправностей и подтечек, нажимать кнопку необязательно.

Для проверки функционирования канализационной системы надеваем унитаз на шпильки и делаем смыв, фиксировать прибор на раме совсем необязательно. Теперь необходимо проверить герметизацию мест стыковки и продолжить монтажные работы.

Отделка стены

Если всё сделано правильно, инсталляция выставлена строго по уровню, в бачке и прилегающих трубопроводах не обнаружено подтечек, то можно приступать к отделочным работам. Выравнивают стену при помощи двух листов влагостойкого гипсокартона. В таких изделиях необходимо сделать несколько отверстий под сантехнику. Их вырезают по шаблону, который идёт в комплектации оборудования.

После закрепления гипсокартона поверхность отделывают керамической плиткой. Установка унитаза проводится только после фиксации финишного покрытия.

Монтаж чаши

Установка унитаза считается самым простым этапом, ведь основные работы уже выполнены. К этому процессу приступают после полного высыхания клея, когда плитка хорошо зафиксируется на поверхности.

Чаша устанавливается на инсталляцию в такой последовательности:

Приводят длину патрубка из сливного бачка к необходимому размеру. Этот элемент должен выступать за стену на 5 сантиметров.
Подрезают трубу, которая соединяется с общим входом в канализацию.
Устанавливают патрубки в нужных местах.
Надевают прокладки на шпильки. По внешнему виду они напоминают пирамиду.
Герметично соединяют чашу с патрубками, устанавливают унитаз на шпильках.
Добавляют элементы для герметизации соединений (прокладки, вставки).
Фиксируют положение санитарно-технического прибора при помощи гаек.
Обрезают остатки прокладки.

На завершающем этапе проверяют работу всей системы. Для этого спускают воду с бачка и тщательно осматривают места стыкования деталей, в случае возникновения подтечек подтягивают крепежи. Для регулирования высоты чаши относительно уровня пола используются шпильки и выдвижные штифты. Положение санитарно-технического прибора устанавливается в зависимости от роста посетителя туалета.

Как правильно установить инсталляцию для унитаза видео

Подвесные унитазы прочно вошли в жизнь граждан благодаря своей компактности и интересному виду. В отличие от обычных экземпляров они крепятся не к полу, а к стене. При таком креплении бачок спрятан, а подключение к канализации и система слива скрыты в самой инсталляции для унитаза. Так, навесная конструкция унитаза выглядит эстетично и по-современному. Помимо этого, она очень надежна и может выдерживать вес до 400 кг.

Конструкция подвесного бачка с инсталляцией

Прежде чем рассмотреть, как установить подвесной унитаз с инсталляцией, следует его выбрать (о правилах читайте тут), а также определить основные узлы механизма крепления.

От качества выбранной конструкции будет зависеть срок эксплуатации сантехнического устройства. В целом подвесной унитаз состоит из следующих деталей:

Прочная рама крепится как к полу, так и к стене специальными шпильками. На ней имеются штанги для регулировки высоты изделия. Сливная емкость конструкции выполнена из пластика, покрытым напылением от конденсата. На передней части бачка имеется специальный вырез, в котором устанавливается система слива.

Выбор места и схема инсталляции для унитаза

Удачным расположением устройства считается малопроходимое место подальше от двери, поэтому можно выбрать дальнюю стену. Но при этом стоит учитывать, что все коммуникации должны быть рядом с унитазом, чтобы не пришлось их подводить через всю комнату.

В качестве подготовительных работ проводится разметка расположения будущей конструкции. На полу и стене, на которую будет крепиться унитаз, линиями обозначают расположение рамы и ее соединений к поверхности. Размечать начинают с места, где будет располагаться центральная ось прибора. В завершение нужно нанести места крепления рамки инсталляции на стене и полу.

Перед проведением монтажных работ стоит изучить типичную схему установки инсталляции унитаза.

Главными параметрами для крепления конструкции являются:

высота расположения унитаза – средний размер равен 430 мм;
кнопка слива должна находиться примерно на 1 метр выше облицовочного пола;
минимальное расстояние от стены к наружной поверхности рамки инсталляции – 150 мм;
между сливным бачком и стеной нужно выдержать зазор в 20 мм.

Лучше инсталляцию для унитаза выполнить в нише, в которой спрятана вся канализация и расположен стояк слива. Если ее нет, то можно соорудить короб из гипсокартона.

Инструменты для инсталляции

Чтобы выполнить все работы по установке инсталляции для унитаза, нужно иметь такие инструменты:

лазерный или обычный уровень;
маркер или строительный карандаш;
перфоратор, сверло по бетону;
измерительная рулетка;
накладные рожковые ключи.

Инструкция по установке инсталляции

Перед проведением монтажных работ вначале нужно подвести канализационную трубу диаметром 110 мм, а затем — водопроводные трубы.

Вот поэтапные действия, как установить инсталляцию для унитаза:

Подготовка крепления. В стене по ранее размеченным местам с помощью перфоратора выполняются отверстия. В них вставляются дюбеля. Крепления при этом могут выполняться как по диагонали, так и по вертикали. Рама инсталляции имеет 4 обязательных крепления: 2 на стене и 2 на полу.
Установка металлической конструкции. Производится путем крепления, начиная с пола. Затем расположение рамы проверяется уровнем и регулируется при помощи предусмотренных на ней выдвижных устройств.
Закрепление рамы к стене. Осуществляется при помощи специальных кронштейнов, а в некоторых случаях можно использовать саморезы или анкерные винты.

После установки рамы надо проверить надежность конструкции, исключить ее колебания в стороны, иначе при сильных нагрузках она может накрениться. После этих действий установка своими руками рамы завершена.

Как установить унитаз и биде своими руками: подробная инструкция для начинающих мастеров.
Как правильно выбрать унитаз (практические рекомендации): http://ksportal.ru/507-kak-vybrat-unitaz.html
Виды и установка душевых кабинок описана в следующей статье.

Подключение водопроводных труб и канализации

Это наиболее ответственная часть обустройства нового унитаза, поскольку если в одной из труб появится течь, то демонтировать придется всю конструкцию и облицовку стены, на которой располагается подвесной унитаз.

Для такого унитаза используются только проверенные временем материалы — лучше выбирать трубы из меди, а если не позволяют материальные возможности, то их следует заменить полипропиленовыми аналогами. Герметизацию швов проводят паклей. Если необходимо применение гибких шлангов, то они должны быть из нержавейки.

Последним этапом является проверка всех соединений, которую можно выполнить, пустив воду. Подтверждение правильной установки инсталляции для унитаза – четкая работа всей системы без протечек.

После проверочного запуска воды нужно установить патрубки, к которым будет подключаться унитаз. На раме предусмотрена перекладина, к которой прикреплена специальная пластина с диаметральным углублением. Благодаря ему сливная труба фиксируется на инсталляции. Все действия по подключению труб выполняются согласно инструкции.

Облицовка фальшпанели

Она проводится после всех сантехнических работ до установки унитаза. Так как конструкция расположена в своеобразной нише, не принципиально, каким материалом она будет обшита. Обычно для этих целей применяют гипсокартон, причем влагостойкий.

С помощью этого материала легко можно закрыть переднюю стену с размещенной на ней рамой. Гипсокартон может крепиться на саморезы, или же на предварительно выполненный каркас из направляющих профилей.

После выполнения обшивки спереди бачка нужно вставить ограничительный манжет, а затем закрыть емкость предохранительной крышкой.

На гипсокартон можно укладывать любую плитку или другой облицовочный материал.

Закрепление подвесного унитаза

Установка инсталляции унитаза своими руками должна выполняться с учетом такого правила: между плиткой и унитазом обязательно следует проложить резиновую подложку, которая обезопасит не только облицовочный материал от растрескивания, но и само биде. Если по каким-то причинам заводская подложка потерялась, ее можно заменить толстым слоем герметика. При застывании он будет исполнять роль амортизационной подушки.

Затягивание гаек и болтов на унитазе также чревато трещинами и последующим образованием сколов, поэтому и при их крепеже надо использовать смягчающие подложки.

Завершающим этапом установочных работ является монтаж кнопки слива. Как правильно установить ее, описано в инструкции к инсталляции. Перед проведением необходимых работ надо открыть воду и вставить тросики из бачка в отверстия, расположенные на кнопке.

Процесс установки заканчивается проверкой работоспособности конструкции, этим осуществляется ее введение в эксплуатацию.
