Как измерить силу тока мультиметром: инструкции, фото, видео

Мультиметр — очень функциональное устройство, которое помогает дружить с электричеством. Им могут измеряться разные параметры. О том, как воплотить эти замеры в реальность своими руками, мы рассказываем в интересных статьях. Сейчас поговорим о том, как измерить силу тока мультиметром. И, конечно, будут полезные видео о том, как проверить ампераж мультиметром.

Contents

  • 1 Что такое сила тока и зачем её измерять?
  • 2 Принципы измерения силы тока мультиметром
  • 3 Как измерить силу тока мультиметром: основные моменты
  • 4 Как измерить мультиметром ток постоянный
    • 4.1 Как замерить ампераж мультиметром на батарейках
    • 4.2 Как проверить ток мультиметром у аккумулятора
  • 5 Как померить мультиметром ток переменный
    • 5.1 Вопрос — ответ

Что такое сила тока и зачем её измерять?

Это количество электричества (заряда или числа электронов), которое движется через поперечное сечение проводника за одну секунду. В формулах обозначается большой латинской буквой I.  Единица силы тока — Амперы (А).

Силу тока часто называют просто током. Он бывает двух видов:

  1. Постоянный. Ток не меняется по направлению и величине. То есть это равномерное направленное движение заряженных частиц. Формула для вычисления: I=Δq/Δt ( Δq(Кл) – заряд в Кулонах, который прошел через поперечное сечение; Δt(c) – время, за которое прошел заряд).
  2. Переменный. Это ток, у которого изменяется даже одна характеристика. Он отличается в разные временные моменты. Чтобы вычислить такой ток, лучше использовать производную.

Принято считать, что ток в 1 А образуется в проводнике с сопротивлением 1 Ом, если имеется напряжение в 1 В.

Проверка тока мультиметром нужна для:

  1. Уточнения действительно потребляемой мощности электрического агрегата.
  2. Выявления дефектов электроустройств, если его мощность меньше заявленной производителем.
  3. Определения электроёмкости автономных источников энергии, например, аккумуляторов.
  4. Выявления утечки тока в электрических цепях.

Часто для определения силы тока или ампеража используются амперметры. Но, если у вас имеется мультиметр с такой функцией, смело используйте его.

На видео о том, как померить силу тока мультиметром:

Принципы измерения силы тока мультиметром

Измерять ток мультиметром не сложно, но есть определенные правила, которыми нельзя пренебрегать:

  1. Электрическая сеть должна быть обесточена.
  2. Кабели должны быть хорошо изолированы, иначе увеличивается риск поражения током.
  3. Работайте с измерителем в перчатках, которые не проводят электроток, например, из резины.
  4. Не пытайтесь определять ток при повышенной влажности воздуха, потому что она тоже увеличивает риск поражения током.
  5. Замеряйте быстро, чтобы щупы не соединялись с проводами дольше 1-2 секунд. Это особенно важно, если вы собираетесь работать с маломощными элементами. К примеру, если вы будете осуществлять мультиметром замер тока батарейки и продержите щупы долго, то они полностью или частично разрядятся.

Мы советуем проводить все работы с током с напарником, который окажет первую помощь/вызовет скорую, если произойдет внештатная ситуация.

Как измерить силу тока мультиметром: основные моменты

Измерение всех типов тока проводится разными методами внутри измерительного устройства. Поэтому на тестере всегда имеется элемент, с помощью которого выставляется нужный режим и диапазон. В более продвинутых моделях диапазон определяется автоматически.

Для выбора режима обычно нужно только повернуть ручку, поставив её к одному из следующих значений:

  1. Постоянный ток: A -, DCA, I -;
  2. Переменный: A ~, ACA, I ~;

Настоятельно советуем прочитать инструкцию к мультиметру, в котором приводятся имеющиеся на тестере обозначения. Они могут быть разными в зависимости от модели. Полезной будет и статья о том, как пользоваться мультиметром.

Учтите, что для замера силы тока мультиметром придётся создать разрыв цепи! Это главная разница данной проверки от измерения, к примеру, напряжения, когда мультиметр следует подключать к цепи по параллельной схеме.

Разрыв тестируемой цепи мастера осуществляют по-разному. Для включения в цепь ограничительного сопротивления применяются также резисторы, но чаще всего обычные лампочки.

Учтите, что разрыв электроцепи нужно сделать до начала замеров при отключенном напряжении!

Как измерить мультиметром ток постоянный

Чаще всего проверяют батарейки и АКБ, они являются постоянными источниками.

В том, как замерить амперы мультиметром, важно выбрать подходящую функцию на приборе, а также присоединить тестер в нужной полярности: красный кабель к положительному питанию, черный — к отрицательному. Если щупы перепутать, на дисплее будут указаны отрицательные цифры.

Также в отношении того, как замерить ток мультиметром, нужно понять, какой уровень сигнала будет проверяться. Если в цепочке миллиамперы, красный кабель присоединяется к отверстию на мультиметре, где указано VΩмА или прописан определённый диапазон. Если вы исследуете силовую цепь, где Амперы, соединяйте с надписью А или NA (как правило, здесь 5-10 А). Опять же, советуем внимательно изучить инструкцию к мультиметру. Если на данном этапе что-то напутать, мультиметр может поломаться.

Инструкция по измерению постоянного тока мультиметром:

  1. Расставляем щупы.
  2. Выбираем функцию постоянного тока.
  3. Если нужно, выставляем степень сигнала (ставьте выше того, что ожидаете).
  4. Соединяем тестер в разрыв цепочки ветви схемы, не забывая соблюдать полярность.
  5. Включаем источник энергии.

Если значений нет, скорее всего, диапазон выбран неправильно. Попробуйте снижать его, пока не увидите показания.

Посмотрите, как померить амперы мультиметром:

Как замерить ампераж мультиметром на батарейках

Это простой переносной источник энергии и не требуется применять нагрузку. Кроме этого, остальные действия прежние: выбрать нужную функцию на мультиметре, расставить щупы в соответствии с полярностью.

О чем могут говорить показания:

  1. 4-6 А — всё в порядке.
  2. Ниже четырёх — батарейка подходит только для использования в маломощных устройствах.
  3. Ниже 2,5 А — эта батарейка просится в мусор.

Сравнивайте показания с теми, что прописаны на батарейках.

Посмотрите полезное видео о том, как измерить мультиметром амперы у батареек:

Как проверить ток мультиметром у аккумулятора

Здесь действует правило с нагрузочным элементом, в роли которого можно взять простую лампочку накаливания. Скорее всего, её сопротивление будет не больше нескольких сот Ом. Как проверить нагрузку мультиметром? Тестером, выбирая нужный режим. К примеру, подробнее о проверке сопротивления мультиметром читайте здесь.

Затем используйте такую формулу: I = U / R (I — ток А, U — аккумуляторное напряжение, R — сопротивление лампочки).

С полученным значением сравните цифры, которые получите при измерении тока мультиметром. Если видите разницу, тем более существенную, речь может идти о плохом заряде.

Полезное видео, как проверить амперы мультиметром:

Как померить мультиметром ток переменный

Бывает, что нужно проверить электросеть, например, для дома с несколькими квартирами. Если вы сумеете измерить переменный ток, это поспособствует правильному ремонту проводки.

И снова не обойтись без нагрузки, и снова в её роли может выступить лампочка.

Инструкция, как мерить мультиметром ток переменный:

  1. Присоединяем провода к нужным отверстиям на мультиметре.
  2. Выбираем на мультиметре нужную функцию замера, если необходимо — степень сигнала.
  3. Последовательно с измерителем присоединяем к розетке выбранный нагрузочный элемент.
  4. Смотрим на показания. Лампочка начинает гореть.

Вы узнали, как измерить силу тока мультиметром.

Желаем безопасных и точных измерений!

Вопрос — ответ

Вопрос: Как правильно измерить амперы мультиметром?

Имя: Михаил

Ответ: В амперах измеряется сила тока. Есть переменный и постоянный ток, измерения каждого немного отличаются. Для них на мультиметре есть свои режимы, которые нужно выбрать до начала измерения. Есть и другие правила, которые важно выполнить.



Вопрос: Как измерить переменный ток мультиметром?

Имя: Михаил

Ответ: Расставить щупы по подходящим гнездам, выбрать режим на мультиметре, последовательно с измерителем присоединить к розетке нагрузку.



Вопрос: Как быстро проверить ампераж обычным мультиметром?

Имя: Камиль

Ответ: Это действительно нужно делать быстро, чтобы щупы не соединялись с проводами дольше 1-2 секунд. Разрыв электроцепи нужно сделать до начала измерений при отключенном напряжении!



Вопрос: Как померить силу тока цифровым мультиметром?

Имя: Фёдор

Ответ: Для выбора режима обычно нужно только повернуть ручку, поставив её к подходящему значению: постоянный ток: A -, DCA, I -; переменный: A ~, ACA, I ~. Для замера силы тока нужно создать разрыв цепи!



Вопрос: Как лучше всего измерить постоянный ток мультиметром?

Имя: Дмитрий

Ответ: Нужно выбрать подходящую функцию на приборе, а также присоединить тестер в правильной полярности: красный щуп к положительному питанию, черный — к отрицательному. Если перепутать, на дисплее будут указаны отрицательные цифры. Не забываем о разрыве электроцепи!



Как измерить силу тока мультиметром

Измерение силы тока в цепи домашней электропроводки – важный этап определения ее характеристик. Одно из применений данного вида замера – выяснение допустимой мощности подключаемых приборов. Проще всего решить вопрос, зная, как измерить силу тока мультиметром – этот универсальный прибор есть в большинстве домов.

Содержание статьи

Тип проводки и ее параметры

В домашних условиях чаще всего приходится иметь дело с переменным током, гораздо реже – с постоянным. Обычно постоянный ток замеряется в аккумуляторах и батареях, домовая проводка всегда работает на переменном. Даже если электросеть запитана от аккумуляторов (резервный источник питания, основной при отсутствии централизованного энергоснабжения), в ней обязательно присутствует «переходник» — устройство, преобразующее постоянный ток в переменный.

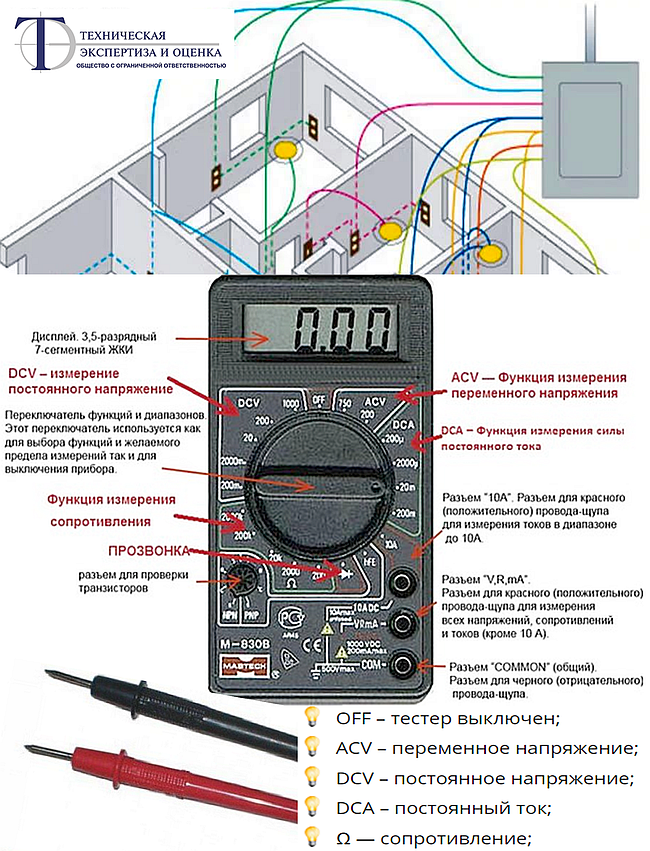

Разбираясь, как измерить ток мультиметром, надо четко уяснить: для работы с постоянным током используют сегмент DCA (A-) мультиметра, для замеров переменного – сектор ACA (A~).

Обозначения связаны с аббревиатурами английских терминов: direct current amperage (DCA) и alternating current amperage (ACA) – это обозначение переменного тока на мультиметре.

Обычно мультиметры позволяют замерять микротоки – до 200 мА – и более сильные (до 10А). Приборы, допускающие замеры в более мощных электросетях, имеют дополнительное гнездо для штекера (щупа) с обозначением 20А. Обычно в моделях с четырьмя разъемами два предназначены для измерения силы тока в разном диапазоне, одно – для остальных измерений (напряжение, сопротивление).

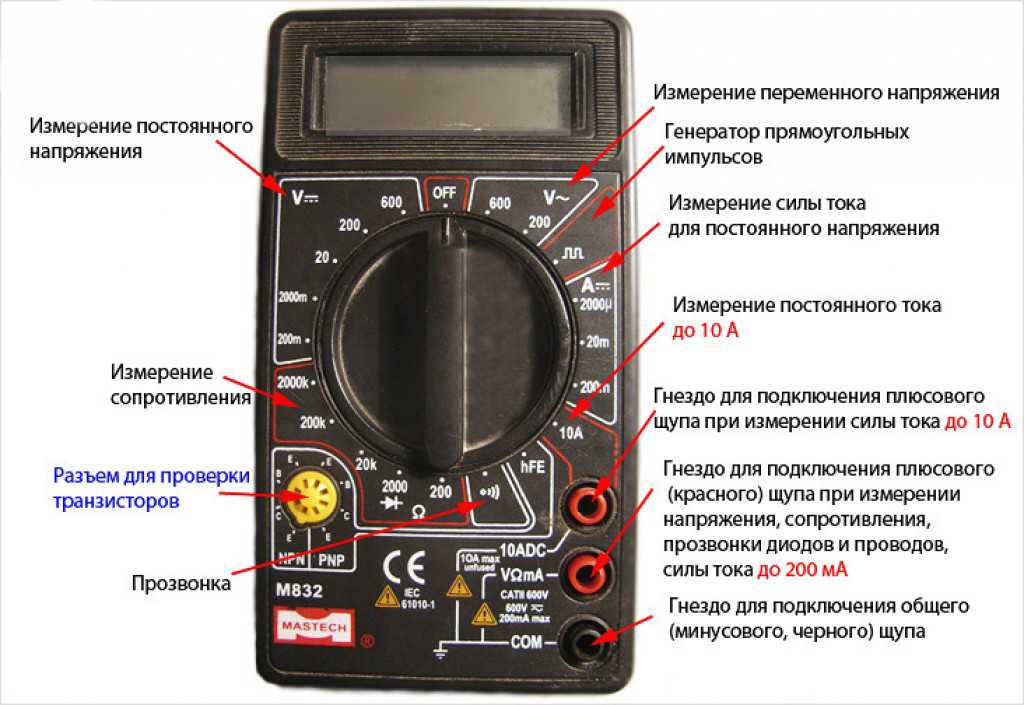

Общий (универсальный) для всех видом замеров разъем COM (COMMON) предназначен для минусового (черного) щупа мультиметра.

Таким образом, чтобы замерить ток мультиметром, необходимо включить черный щуп в разъем COM, а красный – в гнездо для проверки микротоков или обычных токов. Для розеток и выключателей регулятор прибора выставляется в сектор переменного напряжения, для аккумуляторов и батарей – постоянного. При неизвестном заранее уровне выбирается самое большое из допустимых устройством значений.

Важно: если в розетку (на выключатель) не подключено никакое энергопотребляющее устройство, электрическая цепь разомкнута и тока в ней нет!!! Замерять силу тока непосредственно в розетке или на контактах выключателя бесполезно и опасно! При этом происходит короткое замыкание.



Как правильно проверить ток в розетке мультиметром

Засовывать щупы в розетку к контактам фазы и ноля нельзя, для выполнения проверки необходимо подключить «нагрузку», то есть любой электроприбор.

Ниже показана схема для замера тока трансформатора, в качестве нагрузки к его контактам подключена обычная лампа накаливания. Как видно по показаниям дисплея, ток составляет 1,14 А. Важно понимать – в домовой электросети показатели выше, поэтому не стоит рисковать, напрямую «закорачивая» фазу и ноль щупами мультиметра.

Фактически для проверки выполняется такая последовательность действий:

  1. отключается ток в выбранной для замеров розетке (автоматом на щитке). Проверить, подключена розетка или нет, можно с помощью замера напряжения мультиметром. Эта процедура безопасна даже под нагрузкой;
  2. с розетки снимается лицевая (защитная часть) так, чтобы был прямой доступ к контактам. После этого к одному из них, например, фазному, подключается контакт через клеммник от вилки (провода) любого маломощного электроприбора – настольной лампы, например;
  3. далее, как показано на иллюстрации, также через клеммники, свободный штырек вилки (провод лампы) к одному из щупов, свободный контакт розетки – к другому. В большинстве современных мультиметров полярность подключения (куда подключать плюсовый щуп, куда минусовый) не важна, показания на дисплее будут одинаковыми. При перепутанной полярности рядом с цифрами появится знак «-»;
  4. после выполненных подключений розетку снова включат в общедомовую цепь автоматом. После перевода выключателя лампы в положение «ON» можно проводить замер. Для разных приборов-потребителей ток будет различаться. Так, при подключении обычной лампы накаливания ток составить около половины ампера.

Как измерить силу тока мультиметром на аккумуляторе

Для маломощных аккумуляторов и батареек замер силы тока проще, чем для сети с переменным током.

Измерение силы тока мультиметром в этом случае проводится на диапазоне измерений «постоянный ток», величина выставляется с учетом маркировки аккумулятора или, при отсутствии данных, на максимально допустимое значение диапазона.

Замеры также, как и в случае с переменным током, производятся в присутствии «нагрузки», контакты подключаются параллельно.

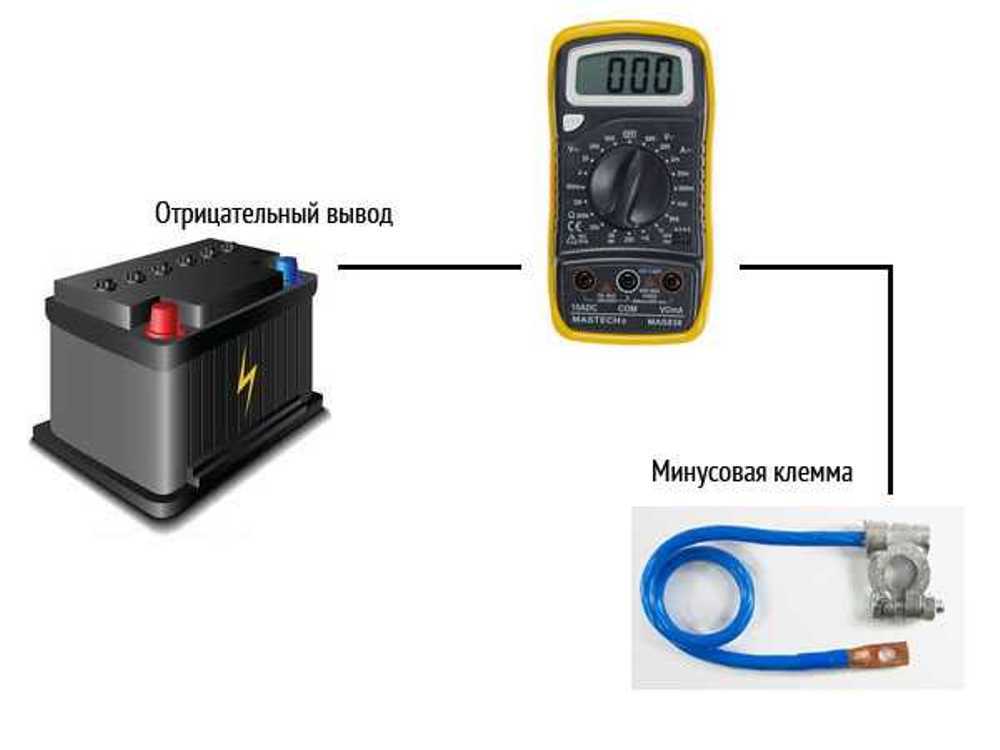

Схема для замера тока в автомобильном аккумуляторе приводится ниже. Важно: здесь измеряется ток утечки.

Заключение

При работе с мощными энергопотребителями при замерах любого типа проводки – с постоянным или переменным током – необходима предельная осторожность и соблюдение правил безопасности. В противном случае лучшим исходом будет выход из строя мультиметра.



Мультиметр для измерения тока: Советы и инструкции

МедСолют АГ

10.02.2022 08:29:00 10.02.2022 08:29:00 / Гид

Мультиметры — это мобильные измерительные устройства, которые можно универсально использовать для различных типов электрических измерений . Общие приложения включают измерения напряжения, сопротивления и тока. Какие мультиметры можно использовать для измерения тока и на что следует обращать внимание в каждом случае, мы кратко изложили в этом сообщении блога.

Вы также найдете полезные инструкции для мультиметра.

Что такое мультиметр?

Когда мы говорим о мультиметре, мы имеем в виду универсальный измерительный прибор для различных электрических величин . Кстати, отсюда и название: «Мульти» просто означает, что можно выполнять разные измерения. Не в последнюю очередь из-за этого его также можно использовать в различных приложениях, начиная от использования в настенной розетке для любителей и заканчивая определением сопротивления цепей в профессиональной среде.

Мультиметры могут отличаться друг от друга в зависимости от производителя и модели, но часто встраиваются в . Таким образом, они имеют разъемы для подключения массы и регулируемый диапазон измерения, который используется для указания типа измерения. Кроме того, предусмотрен дисплей, что является важным отличительным признаком аналоговых и цифровых мультиметров.

Аналоговый мультиметр

Аналоговые мультиметры имеют видимую шкалу в области дисплея, которая показывает измеренное значение с помощью отклонение указателя . Это не всегда идет в одном направлении, а в основном устанавливается слева направо. Преимущество этой шкалы заключается в том, что даже малейшие изменения измеренного значения можно отслеживать в режиме реального времени, а пульсирующее напряжение можно обнаружить напрямую.

Недостатком, однако, может быть то, что вероятность ошибок чтения возрастает  и точность измерения также может быть ограничена делением шкалы. Если диапазон измерения изменяется, его необходимо установить вручную. Тем временем ошибки бокового угла обзора компенсируются большинством производителей с помощью отражающих поверхностей.

Цифровой мультиметр

В противоположность этому, существуют цифровые мультиметры, которые выполняют автоматические измерения и отображают соответствующее значение на дисплее. Даже при большом диапазоне входного напряжения ошибки считывания очень маловероятны , и любая полярность также напрямую обнаруживается и корректируется устройством. Эти модели также намного дешевле, поэтому аналоговые мультиметры покупают редко.

Измерьте протекание тока: используйте мультиметр

Не все протекания тока одинаковы – на самом деле в электрическом поле существует ряд величин, которые можно измерить с помощью мультиметра. Это включает в себя три различных типа текущего потока:  постоянный ток, переменный ток и смешанный ток . Мультиметром можно измерять как вольты, так и амперы. Кроме того, существуют другие измеренные значения, которые часто включают следующее:

Внимание:  Настройка диапазона измерения должна быть адаптирована к измеряемой силе тока и никогда не должна быть меньше ожидаемой. сила тока. В противном случае устройство может быть повреждено.

  • Ток : Электрический ток течет, когда два полюса источника напряжения соединены вместе в проводящей форме через нагрузку. Следовательно, в цепь должны быть введены электроны. Уровень тока зависит от уровня напряжения и сопротивления нагрузки.
  • Напряжение : Напряжение, с другой стороны, представляет собой разницу между избытком электронов на отрицательном полюсе и недостатком электронов на положительном полюсе. Поэтому считается, что напряжение управляет электрическим током. Чем выше разность электронов, тем выше напряжение.
  • Сопротивление : Резисторы маркируются символом формулы R и указываются в омах. Они показывают, какое напряжение требуется для перемещения определенного количества заряда через электрический проводник. Следовательно, сопротивление зависит от диаметра и проводимости проводника.
  • Емкость : Термин «емкость» используется для описания того, сколько электроэнергии может храниться при заданном напряжении. Это может быть связано, например, с конденсатором.
  • Температура : Некоторые цифровые мультиметры также позволяют определять температуру с помощью специального датчика.
    Эти зонды в основном изготовлены из никель-хром-никеля.
  • Частота : Как часто сигнал колеблется вокруг среднего значения в секунду, можно определить с помощью многих мультиметров при измерении частоты. Всегда учитываются как положительные, так и отрицательные колебания.

Символы для настройки мультиметра

Важно, чтобы 9Настройка 0013 в диапазоне измерения должна быть выполнена перед измерением. Оно должно быть адаптировано к измеряемому мультиметром току и никогда не должно быть меньше ожидаемого значения, иначе мультиметр может быть поврежден. Общие символы, которые присутствуют на устройстве для регулировки, это, в частности, эти:

Символ Значение
В или две линии, одна из которых пунктирная DC (напряжение постоянного тока в вольтах)
В или изогнутая линия Переменный ток (переменное напряжение в вольтах)
А или две линии, одна из которых пунктирная Постоянный ток (в амперах)
А или изогнутая линия Переменный ток (в амперах)
Ом Сопротивление (в омах)
Стрела с линией перед наконечником Необходима проверка диода
Точка со звуковыми волнами Проверка прохода необходима
Боковая буква «Т» и закругленная стрелка Измерение емкости конденсатора.
Гц Измерение частоты (в герцах)

Измерение тока мультиметром: Инструкция

Но как измерить ток мультиметром? Несмотря на то, что существуют разные модели, большинство устройств просты в использовании и помогают с подходящим мультиметр с маркировкой и различные настраиваемые режимы. Важно сначала оптимально установить измеряемую переменную и диапазон измерения. Например, A означает амперы и должна быть выбрана, если, например, ампер должен быть измерен с помощью мультиметра.

Между тем, есть также некоторые устройства, которые имеют автодальномер и определяют диапазон измерения автоматически. Однако это не правило, поэтому его часто приходится задавать вручную. Если есть неопределенности, сначала следует выбрать большие значения, от которых вы можете медленно нащупать путь вниз.

Измерение текущего напряжения с помощью мультиметра (U)

Одним из распространенных применений измерения тока с помощью мультиметра является определение напряжения . В случае параллельного подключения он одинаков во всех точках, поэтому прибор можно просто подключить параллельно источнику или измеряемому объекту.

Выберите подходящий диапазон измерения в вольт (В) и выберите большее значение в случае неопределенностей. Затем подключите черный измерительный кабель к разъему COM, а красный измерительный кабель к разъему V, прежде чем применять тестовые щупы.

Измерение тока мультиметром (I)

Если, с другой стороны, необходимо измерить ток, мультиметр должен быть сначала подключен последовательно – в конце концов, это последовательное соединение , а не параллельное подключение. Поверните переключатель в положение A (амперы) и подключите измерительные кабели так же, как и раньше.

После этого необходимо создать две точки измерения путем разрыва цепи. Измеряемая цепь должна быть обесточена. После отключения источник питания можно снова подключить, а измерительные щупы можно поднести к точкам цепи. Для этого лучше всего подходят зажимы типа «крокодил», так как они довольно легко зажимают нужные провода.

Измерение сопротивления цепи с помощью мультиметра (R)

При измерении сопротивления цепи мультиметр вычисляет требуемое значение R путем деления напряжения (U) на силу тока (I). Для этого через резистор пропускают небольшой измерительный ток , так что падение напряжения можно использовать в качестве расчетной переменной. Источником напряжения является батарея устройства.

Установите мультиметр на знак Ом (Ом) и подключите два измерительных кабеля, подключив черный кабель к разъему COM, а красный кабель к разъему Ом. Затем обеспечьте беспотенциальную цепь и измерьте сопротивление щупами между двумя выбранными точками.

Совет : Не всегда нужно измерять ток мультиметром. На больших предприятиях токовые клещи особенно подходят для линий.

Советы по измерению силы тока мультиметром

Для обеспечения измерения силы тока, потребляемого тока и т.д. является оптимально успешным, при обращении с мультиметром следует соблюдать некоторые важные меры предосторожности. Таким образом, 9Ошибок 0013 можно избежать  – а это, в свою очередь, способствует правильному результату измерения и предотвращает повреждение устройства:

  • Инструкции по эксплуатации:  Наилучший совет – перед использованием всегда ознакомляться с инструкцией по эксплуатации. Не все инструкции идеально применимы ко всем устройствам, поэтому всегда следует помнить об инструкциях производителя.
  • Определение разъемов : Ошибки измерения (например, отрицательные значения) часто возникают, когда входные и выходные разъемы перепутаны местами. Этой ошибки также можно легко избежать с помощью проверки.
  • Диапазон измерения:  Важно установить правильный диапазон измерения перед измерением с помощью мультиметра. Если это неизвестно, начните с самого высокого диапазона измерения и медленно спускайтесь вниз.
  • Измерительные наконечники:  Кроме того, безопасные щупы можно использовать только с подходящими щупами.
  • Большие установки:  Мультиметры — не единственные измерительные устройства, которые можно использовать для определения тока и напряжения. Вместо этого целесообразно использовать токоизмерительные клещи, особенно на крупных предприятиях. Они обеспечивают простое измерение, поскольку работают бесконтактно и беспотенциально.

Мультиметры для измерения тока требуют осторожного обращения

Мультиметры обладают многими положительными свойствами. Это включает в себя тот факт, что они  особенно просты в эксплуатации  и обеспечивают точные измеренные значения — при условии, что они работают правильно и осторожно. Поэтому придает вдумчивости в обращении. Если вы подготовитесь к измерению и ознакомитесь с инструкцией по эксплуатации, чтобы правильно измерить ток с помощью мультиметра, вы в безопасности.

Часто задаваемые вопросы

Лучший способ измерения с помощью мультиметра зависит от  типа измерения . Однако во всех случаях необходимо установить диапазон измерения и выбрать тип измерения. Кроме того, измерительные кабели должны быть подключены к соответствующим разъемам.

Для измерения тока с помощью мультиметра черный измерительный кабель должен быть подключен к разъему COM, а красный измерительный кабель — к амперному разъему. Затем устанавливается правильный диапазон измерения, прежде чем измерительные наконечники можно будет удерживать на источнике тока.

Большинство силовых кабелей имеют внешний проводник (коричневый или черный), защитный проводник (желтый) и нейтральный проводник (синий или серый). Ток передается по внешнему проводнику , который также называется фазой. Защитный проводник обеспечивает заземление, а нейтральный проводник возвращает ток к источнику питания.

Текущее напряжение измеряется путем установки мультиметра на значение вольт и выбора подходящего диапазона измерения. Затем черный измерительный кабель подключается к разъему COM, а красный измерительный кабель к разъему V. Испытательные щупы удерживаются в двух точках, между которыми должно быть определено напряжение.

Для измерения падения напряжения необходимо выбрать на мультиметре c правильный тип измерения (переменный или постоянный ток). Затем снова следует настройка диапазона измерения. После этого измерение напряжения необходимо произвести параллельно с потребителем.

При измерении переменного тока разница заключается в том, что на приборе необходимо выбрать другую настройку . В противном случае красный измерительный кабель снова подключается к разъему Ом и измерение выполняется как обычно.

У вас есть вопросы по теме или вы хотите предложить тему? Свяжитесь с нами по телефону +49 30 2096579 00 или отправьте нам письмо по адресу [email protected]


Узнайте больше статей в блогах

MedSolut AG

15.12.2022

Маркировка опасных веществ: для большей безопасности на рабочем месте

Вещества и смеси, оказывающие вредное воздействие на человека или окружающую среду, относятся к опасным веществам. Они подпадают под действие многих законов и правил по маркировке, классификации и обращению. Особенно на рабочем месте знание этих правил является элементарным. Прочтите этот пост в блоге, чтобы узнать, что такое опасные материалы, как выглядит правильная маркировка опасных материалов и почему это так важно.

МедСолют АГ

16.11.2022

Калибровка рефрактометра: все, что вам нужно знать

Рефрактометр используется для определения показателя преломления прозрачных материалов. В зависимости от типа образца речь идет о разных вариантах этих приборов, которые должны быть специально откалиброваны. В этом сообщении блога вы можете прочитать о различиях между моделями, о том, как калибруются рефрактометры и на что обращать внимание с точки зрения калибровочной жидкости и интервала.

МедСолют АГ

01.09.2022

Символы опасности Значение

Вещества, изделия и смеси с потенциально опасными свойствами должны быть соответствующим образом маркированы согласно действующему законодательству. За это отвечает СГС, который обеспечивает классификацию и маркировку с помощью символов опасности. Мы обобщили значение символов опасности и пиктограмм опасности, критерии, используемые для их различия, и статус дополнительных сигнальных слов, H и P фраз.

МедСолют АГ

18.08.2022

Опасные вещества: примеры для домашнего хозяйства и промышленности

Опасные вещества – это вещества, материалы и изделия, которые могут оказывать вредное воздействие на здоровье и/или окружающую среду. На самом деле в эту категорию попадает целый ряд таких веществ — от бензина до чистящих средств и перекиси водорода. Как определяются эти вещества, какое обозначение опасности и классификация необходимы и какие известные примеры опасных веществ существуют, мы резюмировали для вас здесь в компактной форме.

Как измерить ток с помощью амперметра или мультиметра

Измерение тока является одним из наиболее распространенных измерений, которые инженеры-электронщики выполняют, чтобы убедиться, что схема или устройство работают должным образом. Существует ряд методов, которые можно использовать для измерения тока, но самый простой способ измерения постоянного тока (DC) — это использование цифрового мультиметра. В цепи делается разрыв, который подключается к цифровому мультиметру (DMM), он становится частью самой цепи. Ток проходит через цифровой мультиметр, который отображает измерение на экране дисплея.

Если вы уже знакомы с током, сразу переходите к тому, как измерять ток с помощью цифрового мультиметра. Или продолжайте читать, чтобы узнать, что такое ток и почему он измеряется.

Что актуально?

Ток — это скорость движения электронов в электрической цепи, измеряемая в амперах (А) или «амперах». Это один из трех факторов закона Ома, который представляет собой простое уравнение, обычно используемое инженерами-электриками во время диагностических испытаний. Уравнение выражается как V = I x R, где V представляет собой напряжение, I представляет собой ток, а R представляет собой сопротивление.

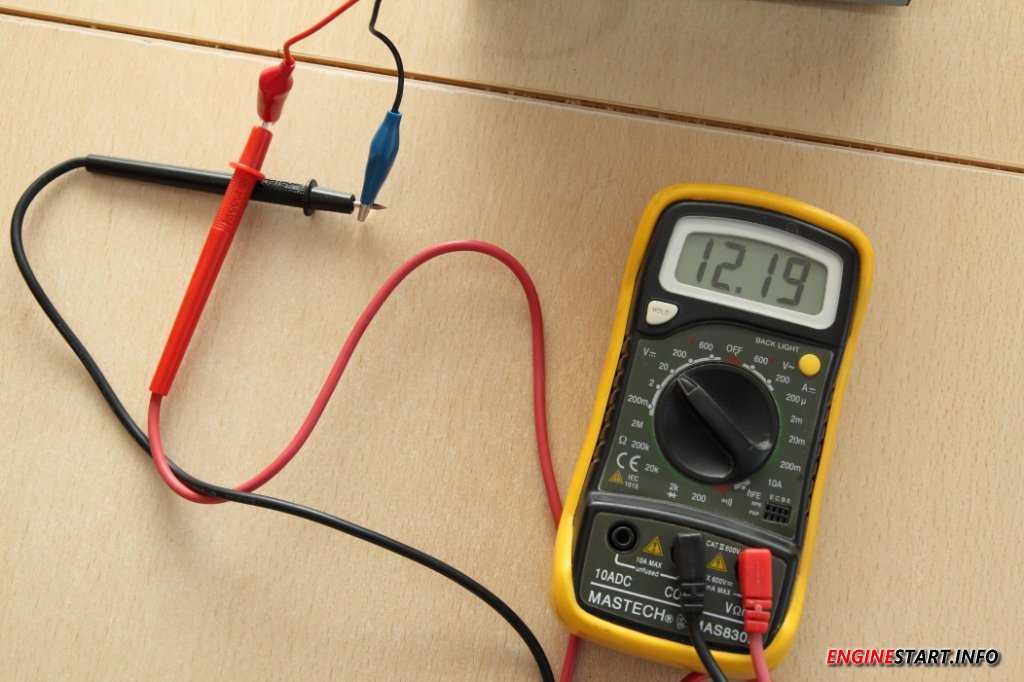

Как измерить ток с помощью цифрового мультиметра

Хотя процесс измерения тока с помощью цифрового мультиметра довольно прост, он немного сложнее, чем измерение напряжения или сопротивления с помощью цифрового мультиметра. Это связано с тем, что для измерения тока необходимо разорвать цепь и подключить цифровой мультиметр (DMM) к цепи, чтобы цифровой мультиметр стал частью самой цепи. Ток проходит через цифровой мультиметр, который отображает измерение на экране дисплея.

Действия по измерению тока с помощью цифрового мультиметра

Прежде чем приступить к работе, важно прочитать руководство к цифровому мультиметру, чтобы понять, как безопасно использовать конкретную модель. Ниже приведены основные шаги по использованию цифрового мультиметра для измерения тока.

  1. Подсоедините соответствующие измерительные провода к цифровому мультиметру. Эти измерительные провода обычно красного цвета, и в зависимости от вашего цифрового мультиметра на передней панели могут быть определенные токовые входы.
  2. В меню цифрового мультиметра очистите буфер по умолчанию в настройках, чтобы убедиться, что в буфере нет предыдущих показаний.
  3. Затем установите цифровой мультиметр в текущий режим и выберите соответствующий диапазон для вашего приложения. Это очень важный шаг. Если диапазон не установлен на достаточно высоком уровне, вы рискуете сжечь предохранитель в цифровом мультиметре при подключении его к цепи. Это не только разрушит ваш инструмент, но вы можете нанести травму себе или окружающим.
  4. Перед разрывом цепи для подключения к цифровому мультиметру убедитесь, что он работает сам по себе.
  5. Разомкните цепь в любой точке и подключите два щупа к двум разомкнутым точкам цепи.
  6. Нажмите кнопку триггера и удерживайте щупы в вашей цепи в течение двух секунд. Затем отсоедините датчики и снова подключите цепь.
  7. Ваш цифровой мультиметр должен показывать ток цепи на цифровом дисплее. В зависимости от вашего прибора вы также можете войти в меню и изменить способ представления данных, чтобы увидеть табличное представление.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
