Как поменять двухклавишный выключатель на одноклавишный: Как поменять выключатель в квартире самому: одноклавишный и двухклавишный

Добавлено автор alexxlab

Содержание

Как поменять выключатель в квартире самому: одноклавишный и двухклавишный

Рано или поздно возникает необходимость поставить новые выключатели. Это может потребоваться не только дома, но и на работе, в гараже. Процесс замены электротехнического оборудования не вызывает сложностей, зато позволяет сэкономить семейный бюджет на услугах электрика.

Содержание

  1. Основные требования при замене электрического оборудования
  2. Демонтаж выключателей
  3. Как поменять выключатель света с одной клавишей
  4. Замена однокнопочного на двухкнопочный
  5. Как менять выключатель на сенсорный
  6. Монтаж выключателя с диммером
  7. Замена на звуковое устройство

Основные требования при замене электрического оборудования

Одно- и двух-клавишные выключатели

Прежде чем приступать к выполнению работ, требуется ознакомиться с основным рядом требований по ведению ремонта электрического оборудования. Их строгое соблюдение будет гарантией безопасности всего рабочего процесса.

  • Самое важное условие – приступая к работе с электроприборами, требуется предварительно обесточить помещение.
  • Не достаточно просто обесточить, нужно с помощью индикаторной отвертки убедиться, что на выходе отсутствует напряжение.
  • Лишь после соблюдения первых двух требований можно приступать к демонтажу старых электротехнических конструкций и установке новых.
Каждая разновидность выключателей имеет свои конструктивные особенности, следовательно, имеет свои особенности монтажа.

Демонтаж выключателей

Снятие клавиш выключателя

Демонтаж не должен вызвать сложностей, главное предварительно подготовить рабочий инструмент и расходный материал. Мастеру потребуются автономные источники света для освещения темных мест, индикатор напряжения, качественный изоляционный материал, комплект отверток, канцелярский нож и пассатижи.

Старый клавишный выключатель демонтируется согласно следующей последовательности:

  1. Из выключателя изымаются клавиши. Сделать это можно, используя обыкновенную плоскую отвертку, поддевая ею клавиши. Двойные и тройные клавиши убираются поочередно.
  2. С помощью той же отвертки снимается внешняя панель электротехнического устройства.
  3. Как только будет удалена панель, мастеру откроется доступ к винтам, с помощью которых выключатель крепится к самой стене. Их надо открутить.
  4. Переключатель извлекается из ниши в стене.
  5. Все провода отсоединяются. Важно запомнить порядок соединения проводов, поскольку принцип подключения везде одинаковый.

Если подобные работы выполняются впервые, можно сделать фото проводов, чтобы в будущем не возникло путаницы при подключении нового устройства.

Пока самыми распространенными видами переключателей являются традиционные накладные и встроенные конструкции. Замена переключателя накладного на встроенный и наоборот не вызывает трудностей, поскольку их конструктивные особенности идентичны. Основное отличие в том, что встроенные модели монтируются непосредственно в стену, а внешние крепятся к ее поверхности.

Как поменять выключатель света с одной клавишей

Схема установки одноклавишного выключателя для открытой проводки

Демонтаж и монтаж такого вида конструкций считается самым простым. Демонтировать одноклавишный выключатель требуется в следующей последовательности:

  1. Снять клавишу с помощью отвертки или любого другого плоского предмета.
  2. Снять декоративные накладные рамки.
  3. Шурупы выкручиваются из фиксирующего подрозетника.
  4. Из стены извлекаются все внутренности электротехнической конструкции и провода.

При установке новой конструкции алгоритм идентичен, только все действия выполняются в обратной последовательности.

Замена однокнопочного на двухкнопочный

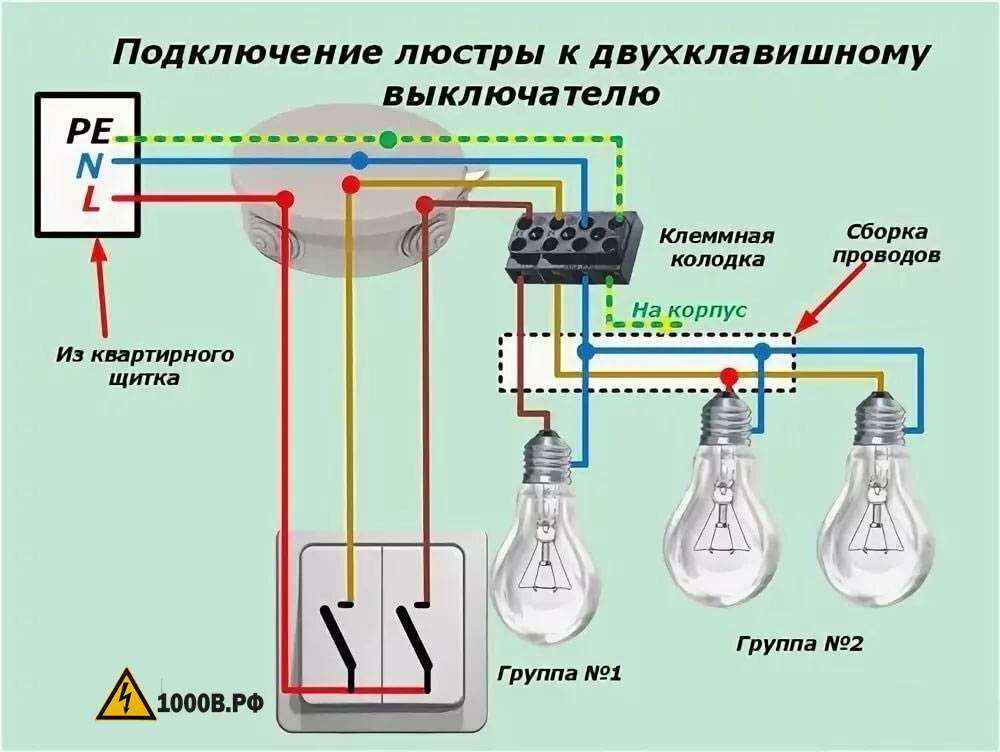

Схема подключения двухклавишного выключателя

Принципиальных отличий и особенностей по установке двухклавишных переключателей в сравнении с одноклавишными конструкциями нет.

При монтаже выключателя с двумя клавишами учитывается правильное подключение проводов. К нему подходит одна фазная токопроводящая жила, его начало положено в автоматическом выключателе вводного щитка. Найти его нужно еще до того, как с выключателя будет снято напряжение.

От переключателя должно быть два отводящих провода к нагрузке. К осветительным приборам проводится индивидуальная токопроводящая жила, при завершении установки по ним пойдет ток от выключателя.

Последовательность монтажа такой разновидности электрических конструкций имеет одинаковый алгоритм с заменой однокнопочного выключателя в помещении.

Как менять выключатель на сенсорный

Сенсорный выключатель

Если было принято решение дома установить сенсорные переключатели, во время выполнения работ необходимо соблюдать строгую последовательность действий.

  • Обесточить помещение.
  • Демонтировать старое электротехническое устройство.
  • Снять верхнюю часть панели.
  • Подсоединить провода с учетом расположения клемм.
  • Монтаж в специальный бокс – подрозетник с последующей надежной фиксацией. Используются при этом винты и распорки.

Существуют разные модификации сенсорных переключателей, некоторые из них обладают специфическими особенностями, поэтому прежде чем приступать к монтажу, необходимо ознакомиться с информацией в сопроводительной документации.

Монтаж выключателя с диммером

Выключатель с диммером

Все большую популярность набирают выключатели, оснащенные диммером. Это устройство позволяет регулировать яркость освещения.

Принципиальных отличий в устройстве нет, поэтому и технология установки мало чем отличается от предыдущих случаев. Единственное требование, заявленное производителями – соблюдение всех правил подключения токопроводящих жил к нагрузке на выключателе и клеммам фазы.

Замена на звуковое устройство

Звуковой выключатель

Прежде всего необходимо ознакомиться с разновидностями звуковых (хлопковых) переключателей. Они встречаются двух видов:

  • Звуковой выключатель, который монтируется на место старого переключателя.
  • Звуковой выключатель, который встроен внутрь осветительного прибора или же человек сам его туда устанавливает.

Монтаж первого типа устройств не вызывает сложностей. Достаточно демонтировать старую конструкцию и установить новую, алгоритм не имеет принципиальных отличий с заменой других разновидностей переключателей. Однако перед работой лучше ознакомиться с сопроводительной документацией, поскольку модели непрерывно совершенствуются, что может стать причиной новых требований, предъявляемых к установке.

Чтобы подключить вторую разновидность, вовсе не обязательно демонтировать старый выключатель. Такие конструкции предпочтительнее всего устанавливать в рабочем кабинете или гостевой комнате. Для беспрерывной работы конструкции выключатель на стене всегда должен быть во включенном положении.

На этапе планирования нужно найти наиболее подходящее место для установки хлопкового переключателя в осветительном приборе. Такие конструкции оснащены парным количеством проводов, которые необходимо последовательно подключать непосредственно к осветительному прибору и электрическим коммуникациям. Как только устройство было установлено, нужно правильно настроить его чувствительность на оптимальный уровень звука.

Существует много видов выключателей, которые изготовлены в разных дизайнерских решениях. Однако они имеют практически одинаковые конструктивные характеристики, процесс установки и демонтажа практически одинаков. Особые требования к конкретному устройству должны быть описаны в сопроводительной документации.

При выполнении работ не стоит забывать о технике личной безопасности, в противном случае может быть нанесен серьезный урон здоровью, возможен и летальный исход.

Замена выключателя света в квартире: одноклавишного и двухклавишного

На чтение 10 мин Просмотров 1.4к. Опубликовано Обновлено

Содержание

  1. В каких случаях нужна замена выключателя
  2. Пошаговая инструкция по замене включателей
  3. Подготовка
  4. Демонтаж старого выключателя
  5. Поэтапное снятие выключателя в квартире
  6. Работа с проводкой
  7. Монтаж нового выключателя
  8. Схемы и подключение
  9. Одноклавишный вариант
  10. Подключение с двумя клавишами
  11. Смена однокнопочного на двухкнопочный
  12. Установка выключателя с диммером
  13. Правила безопасности при работе

Замена выключателя – работа, с которой вполне можно справиться самостоятельно. Но она связана с электричеством, поэтому нужно детально ознакомиться с пошаговой инструкцией, изучить все правила безопасности.

В каких случаях нужна замена выключателя

Есть целый ряд причин, по которым может потребоваться замена выключателя. Это:

  1. Поломка. Выключатель с поломанной клавишей влияет на удобство и безопасность пользования.
  2. Износ. Хоть выключатели служат десятки лет, но рано или поздно они изнашиваются.
  3. Установка другого вида. Часто требуется замена однокнопочного выключателя на двухкнопочный или обычного на сенсорный.
  4. Ремонтные работы    . Эти элементы становятся частью общего интерьера помещения, поэтому во время ремонта их часто меняют на новые.
Иногда причиной становится желание изменить внешний вид.

Выключатели стоят недорого, а их замена отнимет всего 10-15 минут. Но для этого следует детально изучить инструкцию.

Пошаговая инструкция по замене включателей

Рабочий процесс по замене включателя состоит из нескольких этапов. Начинается он с подготовки, потом переходит к демонтажу, разборке и установке нового.

Подготовка

Для начала необходимо подготовить все рабочие инструменты и материалы, которые потребуются. В базовый список входят:

  1. Инструмент для индикации напряжения.
  2. Отвертки (лучше взять несколько крестовых и плоских).
  3. Пассатижи.
  4. Изоляционная лента.
  5. Канцелярский нож.
  6. Фонарик (удобнее будет работать с налобным).

Все необходимое должно быть под руками.

Если необходимость замены вызвана неисправностью освещения в комнате, то для начала следует убедиться, действительно ли дело в выключателе. Для этого следует проверить работу электричества в других комнатах, исправность лампочки, патрона.

Демонтаж старого выключателя

Для снятия старого устройства, необходимо сначала демонтировать защитную крышку. Она фиксируется двумя винтами, которые находятся по бокам или под кнопкой. Если крепления под кнопкой, то ее нужно снять, слегка поддев отверткой или пальцами.

Одноклавишный включатель установлен в подрозетник и удерживается там распорными лапками. В конструкции есть винтовые зажимы с подключенными проводами. Перед демонтажом важно разобраться, по какой жиле идет фаза. Для этого используется индикатор. Чтобы определить фазу, нужно включить напряжение, поэтому важно быть максимально осторожным.

Элементы фиксации находятся под кнопкой.

После этого на автомате необходимо выключить напряжение и продолжить снятие:

  1. Открутить элементы фиксации распорных лапок.
  2. Вытащить выключатель из подрозетника.
  3. Отсоединить провода: сначала фазный, потом другой.

Поэтапное снятие выключателя в квартире

Внутренний выключатель обладает простой конструкцией с одной или несколькими клавишами, его снятие проводится в несколько шагов:

  1. На автомате отключается подача электроэнергии в квартиру.
  2. Клавиши аккуратно поддеваются отверткой или другим подобным предметом, демонтируются.
  3. Снимается рамка включателя.
  4. Потом нужно открутить шурупы, которые фиксируют устройство в стене.
  5. Вытащить выключатель из подрозетника.
  6. Отсоединить провода.
Схема одноклавишного устройства.

Чтобы не возникло проблем с подключением нового устройства, нужно сфотографировать, как подключаются провода к старому.

Работа с проводкой

Прежде чем сменить выключатель на новый, необходимо убедиться в том, что проводка исправно работает и произвести ее подготовку. В некоторых помещениях используют скрытый вариант проводки, когда выключатель устанавливается в специальный короб. Также есть открытая проводка с накладными изделиями.

При демонтаже старого выключателя проверяется фазный провод, важно его не перепутать. Если на поверхности провода есть даже небольшие повреждения, их лучше закрыть изолентой.

Монтаж нового выключателя

Чтобы заменить конструкцию выключателя света на новую, нужно действовать таким образом:

  1. Концы проводов зачистить на 10-15 мм от изоляции. Для этого используется канцелярский нож или специальный инструмент.
  2. Очищенные провода вставить в отверстия контактов нового выключателя. Ранее обозначенный фазный провод вставляется в отверстие, которое маркируется на устройстве как L1. Нулевой провод вставляется во вход L2.

  1. После этого нужно зафиксировать провода, затянув винт контакта. Для проверки плотности затяжки можно слегка потянуть провод, он при этом должен остаться на месте.
  2. Включатель вставляется в подрозетник, фиксируется внутри раздвижными планками.
  3. Дальше вставляется рамка выключателя, прикручивается винтами.
  4. Последним этапом станет установка клавиш. Они обычно крепятся на специальные зажимы.

После установки нового устройства на автомате включается подача электричества в дом, проверяется работоспособность.

Читайте также

Как установить выключатель света — внутренний или наружный



Схемы и подключение

Особенности подключения проводов к выключателю зависят от того, какой тип устройства выбран. Перед началом работ следует ознакомиться с популярными схемами.

Одноклавишный вариант

Подключения выключателя с одной кнопкой самое простое. Его особенность в том, что подключаются только два провода в соответствующие контакты, независимо от того, это внутренний или наружный вариант:

  1. Вначале необходимо зачистить края проводов (строго при выключенном электропитании).
  2. Вставить контакты в специальные отсеки. Для фазного контакта, который обычно красный, предназначен отсек L1, а для другого провода (синего или черного цвета) – L2.
  3. Винтовыми зажимами контакты фиксируются в отсеках.
  4. Выключатель вставляется в подрозетник, закрепляется в нем.
  5. Проверяется работоспособность устройства.
Схема подключения одноклавишного выключателя.

Более подробно о подключении одноклавишного выключателя описано в этой статье.

Подключение с двумя клавишами

Подключая двухклавишный тип устройства, действуют по такой же инструкции, как и при подключении одноклавишного. Отличия только в схеме подключения, которая тут состоит из трех клемм.

Одиночный фазный провод вставляется в отсек с маркировкой L3, парные провода вставляются в L1 и L2 (без разницы).

Подключать такой тип устройства даже немного проще, ведь фазный провод всегда идет отдельно от парных.

Смена однокнопочного на двухкнопочный

Иногда люди решают поменять старый выключатель с одной клавишей на новый с двумя. Это часто делается при ремонтах, когда в комнате кроме основной люстры добавляется еще несколько светильников.

От новых источников света нужно пустить провода к фазному проводу, который был подсоединен к старому выключателю и к общему проводу из потолка. В самом выключателе все как обычно, фазный провод вставляется в соответствующий ему разъем.


Установка выключателя с диммером

Схема подключения выключателя с диммером мало чем отличается от подключения обычного одноклавишного устройства. В клеммы, согласно инструкции, вставляются соответствующие провода и фиксируются там.

Схема управления с диммером и одним проходным выключателем.Читайте также

Схемы подключения диммеров с выключателем и вместо него



Правила безопасности при работе

Хоть замена выключателя является несложной задачей, но остается максимально опасной. Допущенные ошибки могут привести к возгоранию, выходу из строя осветительной техники или даже удару током человека, проводящего работы.

Основные правила безопасности:

  1. Отключение электричества. Случайно задеть оголенный провод может каждый, поэтому перед работой обязательно отключается автомат квартиры.
  2. Изучение инструкции. Выключатели производят по стандартам, но иногда встречаются уникальные варианты с другими схемами подключения. Перед установкой обязательно нужно прочитать инструкцию.
  3. Защитная одежда. Обязательно должны быть резиновые перчатки. Также не лишними будут защитные очки и специальные ботинки.

    Резиновые перчатки и подходящие инструменты.

  4. Изоляция инструментов. Инструменты лучше использовать с резиновой рукояткой. Также их можно дополнительно покрыть изолентой.

Преобразование 1-постовой в 2-постовую электрическую коробку Коробка до 2- Конверсия бандитской коробки

Резюме

Преобразуйте существующую электрическую коробку с 1 постом в распределительную коробку с 2 постами. Это полезно, если вы хотите добавить вилку рядом с выключателем света или если вы хотите добавить второй выключатель света в существующее место. Новые коробки также больше по размеру и позволяют упростить установку розеток GFCI или светодиодных диммеров, которые не могут легко поместиться в старые и более мелкие электрические коробки.

Это необходимо, если вы хотите добавить новый выключатель рядом с существующим выключателем, если вы хотите добавить вилку рядом с выключателем или если вы хотите добавить вторую пару вилок рядом с существующими вилками в вашем доме.

Фон

За последние несколько месяцев мне дважды приходилось использовать эту технику. Во-первых, я переоборудовал потолочный вентилятор на работу с двумя выключателями, чтобы свет и вентилятор можно было включать и выключать по отдельности. Затем я добавил вилку рядом с выключателем в главной ванной комнате нашего старого дома, где была только одна вилка. В каждом случае мне приходилось удалять оригинальную коробку, когда дом был построен, а затем добавлять новую коробку «Старая работа» на ее место.

Чтобы не было путаницы, тип коробки, которую вы ставите в уже построенный дом, называется «старой коробкой». Тип коробки, которая входит в строящийся дом и прибивается непосредственно к шпилькам, называется коробкой «новой работы». Коробки «новой работы» прибиваются прямо к стойке с помощью длинных гвоздей, в то время как коробки «старой работы» используют пластиковые выступы для плотного прилегания к гипсокартону, а не прибиваются гвоздями к стойке. Коробки «старой работы» можно использовать практически везде. Ящики «Новая работа» должны быть размещены на стойке, когда стена открыта.

Инструменты и материалы

Инструменты

  • Пила для гипсокартона
  • Монтировка
  • Бесконтактный детектор напряжения переменного тока
  • Отвертка
  • Плоскогубцы электрика

Материалы

  • «Старая работа» 2-местная коробка
  • Изолента
  • Все, что входит в новый слот (штекер, переключатель, диммер и т. д.)

Извлечение существующей коробки

Перед началом любой работы вам необходимо найти и отключить выключатель коробки, в которой вы будете работать. Если вы еще не наметили выключатели в своем доме, я советую вам сделать это, если вы планируете подобные электрические проекты. После того, как выключатель отключен, вы все равно должны проверить и увидеть, есть ли какое-либо напряжение в коробке с вашим бесконтактным детектором переменного напряжения.

Контрольная розетка с бесконтактным датчиком напряжения переменного тока

Убедившись, что питание отключено, отвинтите лицевую панель и извлеките существующую вилку или переключатель из коробки. Если вы имеете дело с выключателем, вам нужно будет задокументировать, какая ножка проводки идет на горячее, а какая идет к свету, чтобы вы могли правильно подключить ее, когда закончите.

Затем поднимите новую коробку «старой работы» и обведите след на стене. Убедитесь, что коробка находится на одном уровне со старой коробкой. Вам нужно будет проследить внутренние линии коробки и избежать торчащих выступов. После того, как вы будете удовлетворены размещением коробки, вырежьте отверстие для новой коробки с помощью пилы для гипсокартона.

Отверстие для 2-местной коробки

Я обнаружил, что проще всего снять старую коробку с помощью монтировки. Сначала вставьте монтировку между существующей коробкой и шпилькой и немного ослабьте коробку. При необходимости вы можете ударить по планке молотком, чтобы отделить старую коробку от шпильки. Если вы заменяете 1-местную коробку новой 1-местной коробкой, вам придется попытаться полностью вынуть коробку, используя этот метод.

Ослабьте старую электрическую коробку с помощью монтировки

Если вы переоборудовали коробку на 2 поста, новое отверстие большего размера, которое вы проделываете в гипсокартоне, значительно облегчит демонтаж старой коробки. Найдите ослабленный гвоздь на другой стороне коробки и подденьте его, пока коробка не отсоединится от шпильки. Вы можете либо позволить коробке упасть на стену, либо попытаться поймать ее и вытащить.

Гвоздь из старой электрической коробки с монтировкой

Теперь старый ящик должен быть убран!

Преобразование 2-местной коробки после удаления старой коробки

Установка новой коробки

Сначала отодвиньте проводку в сторону и установите новую коробку насухо. Возможно, вам придется взять пилу для гипсокартона и удалить еще немного гипсокартона, чтобы добиться идеальной подгонки.

Затем возьмите пассатижи и выбейте отверстия для проводов, которые нужно ввести в новую коробку. В моем случае мне нужны были два верхних левых входа.

Выбивной кабельный ввод в новой 2-местной коробке

Для того, чтобы вставить старые провода в новую коробку, вам нужно будет отрезать скрученные концы и как можно лучше выпрямить медь. Будьте осторожны, чтобы не сломать провода и не отрезать слишком большую длину, потому что вы больше не сможете растянуть кабель! Я обнаружил, что если взять немного изоленты и обернуть ее вокруг изношенной тканевой внешней изоляции на старом 2-проводном проводе в моем доме, это действительно поможет проложить провода в коробку.

2-местная коробка с проводами

После того, как все окажется там, где вы хотите, затяните винты на «старом рабочем» ящике, чтобы плотно прижать его к гипсокартону. Затем выполните любые необходимые подключения для нового и существующего оборудования в коробке. Этот пост не посвящен каким-либо конкретным изменениям в электрической части, поэтому я не рассматриваю здесь соединения для какого-либо конкретного проекта.

Заключение

Завершение переоборудования 2-местной коробки

Кажется, я потратил на этот проект где-то около часа. В закрытом виде все выглядит отлично. Моя жена хотела, чтобы я указал, что контакты заземления находятся вверху, а не внизу, что в США считается перевернутым. По этой причине мне в конечном итоге придется снова открыть коробку и перевернуть пробки. С другой стороны, невозможно подключить фен и плойку одновременно!

Как и многие другие сайты, этот веб-сайт поддерживается рекламой, которая иногда использует файлы cookie для предоставления персонализированной рекламы. OK Подробнее

Замена двухклавишного выключателя на 1-клавишный — электросеть Великобритании

Stain3565 (Пятно3565)

#1

Я понимаю, что это на самом деле вопрос по электрике, но он касается замены традиционных выключателей света умными выключателями.

У меня на кухне стоит двойной выключатель света. Левый переключатель управляет освещением на кухне, и в настоящее время к нему подключен робот-переключатель. Правый переключатель связан с освещением моей гостиной и не трогается.

В моей гостиной есть единственный традиционный выключатель света, к которому прикреплен робот-выключатель, который управляет тем же светом в гостиной, что и правый выключатель на кухне. Чтобы роботы-переключатели могли просто работать в моей системе HA, я никогда не использую кухонный выключатель для освещения гостиной.

Поскольку робот-переключатель немного темпераментен в отношении того, что со временем немного смещается с места, а также мешает вручную использовать переключатель, я рассматриваю возможность замены их умными выключателями света (вероятно, чувствительными к касанию0. Мне нужен только один на кухне для кухонного освещения и один в гостиной для освещения гостиной

У меня есть 2 вопроса:

  1. Есть ли рекомендации по сенсорному умному выключателю света?
  2. Теперь немного об электрике. Мне удобно иметь дело с выключателями света, но я не знаю, могу ли я просто отсоединить и заглушить неиспользуемые провода для гостиной в кухонном выключателе, или есть еще что-то, что нужно сделать, поскольку они закольцованы. со схемой гостиной. Любые советы приветствуются.

Мой дом находится в Великобритании, поэтому рекомендации должны основываться на проводке в Великобритании.

Кэв1 (Кевин Берр)

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
