Как подключить варочную панель к газу: как правильно подключить панель к баллону и к электросети? Правила и схема подключения. Как подсоединить панель с электроподжигом на даче? — Концессии и государственно-частное партнерство в ЖКХ

Содержание

Подключение газовой варочной панели

Как подключить газовую варочную панель: пошаговая инструкция

После того как выбор газовой варочной панели сделан, сама вещь приобретена, дело остается за малым — только привести её в рабочее состояние. Если есть сомнения в собственных силах и знаниях, лучше всего провести подключение газовой варочной поверхности при помощи специалиста. Но вполне возможно сделать такой процесс своими руками — для этого достаточно воспользоваться приведенными ниже инструкциями.

Как подключить газовую варочную панель: подготовка инструментария

Для самостоятельной установки подобного устройства понадобятся следующие материалы и инструменты:

сама панель;
прибор для измерения;
карандаш;
герметик;
разводные ключи;
пила для работы по дереву;
газовую обмотку;
специальный сертифицированный шланг из стали.

Подключение газовой варочной панели: актуальность выбора шланга

Все работы, которые проводятся с газом, опасны уже априори — лучше всего проводить их под присмотром опытного специалиста (или человека, досконально разбирающегося в этом вопросе).

Одним из важных моментов в подобной работе является выбор шланга. Обязательно следует прислушаться к таким рекомендациям в этом вопросе:

Стоит подвергнуть его визуальному осмотру перед покупкой — деталь не должна иметь никаких дефектов.
К шлангу обязательно прилагается сертификат, который выдается в магазине при покупке.
Сами шланги бывают двух видов — металлические гофрированные или резиновые. Первые будут выглядеть как сельфоновые или же иметь металлическую оплетку (быть с желтыми рисками). Резиновые же выглядят привычно однотонными изделиями.

Как подключить газовую варочную панель: пошаговая инструкция

Работа со столешницей

Актуальным пунктом в мероприятии является правильное выверение размеров. Обычно в комплекте с самой плитой идет шаблон. Он как раз и будет использоваться для того, чтобы сделать пропил в столешнице. Однако все лучше проверить еще раз — от ошибок никто не застрахован.

Важно выбрать правильное месторасположение будущей встроенной панели. Ориентируясь на роль предмета в дизайне интерьера кухни, не следует забывать о том, что:

Обязательным условием является доступ свежего воздуха.

Надо проследить за тем, чтобы на поверхность не попадала вода.
Панель обязательно должна располагаться на безопасном расстоянии от мебели в кухне.

Как сделать правильный пропил? Для этого на столешнице чертится контур будущего прибора. Потом остается только вырезать его при помощи пилы по дереву. Маленькая хитрость от специалистов — лучше всего при работе отступить от краев начерченного контура на 1-1,2 внутрь. Дальше будущее «посадочное» место обрабатывается специальным герметиком (лучше выбрать силиконовый — он наиболее влагостоек).

Такая мера защитит материал от проникновения внутрь влаги.

Как подключить газовую варочную панель: переходим к установке

Перед началом непосредственных работ по подключению нужно осмотреть само устройство. Важно, чтобы оно тоже не имело механических повреждений (это может оказаться опасным). Если таковых не обнаружилось, можно смело приступать к работе. Весь процесс будет происходить следующим образом:

Прибор вставляется в подготовленное для него отверстие.
Газовый шланг подсоединяется ко входному крану у газопровода (чтобы избежать утечки, лучше всего пользоваться обмоткой).
Второй конец шланга подключается к выходу панели, который предназначен для подобного подсоединения. Следует обратить внимание, что на варочной газовой панели может быть два варианта такого выхода (один из них будет предназначен для баллонного устройства). Более детально может подсказать прилагаемая к аппарату инструкция.

После завершения подключения шланга, нужно будет открыть газовый кран. На обмотку тем временем наносится мыльный раствор. Он поможет понять, есть ли утечка газа или нет. Если движения пены и появления пузырьков не наблюдается, то все в порядке.
Подключается сама панель.
Включается одна из конфорок — нужно подождать минуту, чтобы успел выйти весь воздух. После этого уже можно будет включить саму горелку. Такие «махинации» необходимо проделать со всеми конфорками.

Очень важно проводить установку газовой варочной панели под уровень — это позволит избежать ненужных «перекосов» и возможных дальнейших ошибок в её работе.

Подключение газовой варочной панели: техника безопасности

Соблюдение прописных истин позволит избежать роковых ошибок. Запомнить советы по технике безопасности несложно:

Лучше выбирать газовый шланг длиною не более 3 метров. Соединять шланги между собой не разрешается.
Если выбранная модель печи является комбинированной, например, электрической, то следует провести к ней отдельную электрическую жилу с автоматом.
При желании перенести плиту в другое помещение, необходимо согласовывать такой момент в соответствующих инстанциях.
Нельзя использовать для проверки герметичности шланга, уже идущего от газовой магистрали, открытый огонь. Такая ошибка может оказаться роковой!

Те, кто нуждается в наглядной инструкции, могут посмотреть следующие видеоинструкции:

Автор статьи: Елена Новикова

Возможно, Вас заинтересует:

Метки страницы:

Пошаговая инструкция подключения газовой варочной панели

Для того чтобы подключить газовую варочную поверхность, рекомендуется официально обратиться к специализированным организациям, которые имеют лицензию и определенные документы для выполнения данных видов работ. Если вы решили заняться подключением и установкой газовой поверхности, необходимо разобраться в важном вопросе: как правильно подключить газовую варочную панель. Также для этого обязательно нужно знать меры безопасности и строго следовать инструкции.

Встраиваемая газовая варочная панель

Блок: 1/4 | Кол-во символов: 496
Источник: https://TechnoSova.ru/dlja-kuhni/kuhonnaja-plita/podkljuchenie-gazovoj-varochnoj-paneli/

Разделы статьи

Особенности

Прежде всего следует сказать про «золотое правило» установки газовых приборов в доме. Оно звучит так же, как и в медицине: не навреди. В данном случае его трактуют следующим образом: нет уверенности в успехе — значит, нужно поручить дело профессионалам. Подключение газовой варочной панели только кажется простым делом. В реальности же придется приложить немало усилий, а для начала — проштудировать нормативные акты и усвоить указанные там требования.

Блок: 2/4 | Кол-во символов: 553
Источник: https://stroy-podskazka. ru/gazovye-varochnye-paneli/tonkosti-podklyucheniya/

Способы подключения

Готовый продуманный дизайн кухни поможет решить, как подключить варочную панель к электросети. Два способа:

Прямо. Протянуть провод из распределительного щитка к клеммам панели. Сечение кабеля подбирается в зависимости от мощности плиты.

Сделанная электропроводка должна быть защищена, дополнительно иметь выключатель, чтобы отключить плиту в аварийной ситуации. Длина должна быть достаточной и удобной при подсоединении, и не болтаться.

Проводка может быть скрытой и выводиться наружу рядом с местом подключения. Открытая проводка просто крепится на стене.

Через розетку. В новых квартирах, рассчитанных для использования электроплит, силовая розетка уже смонтирована на кухне.

Подбор штепселя делается по номинальному току для монтируемых кухонных приборов, поэтому при покупке плиты и духовки следует узнать их электрические характеристики у продавца. Вводы вилки и розетки подключаются к клеммам по обозначенным схемам.

Сети в домах бывают однофазными и трехфазными. Исходя из этого фактора, берется силовая розетка с 3 либо с 4-5 выводами подключений.

Стандартные розетки для подключения греющих электроприборов использовать запрещается.

Необходим гибкий многожильный кабель подключения, с не меньшим, чем у проводки, сечением жил. Следует рассчитать длину кабеля из розетки до места подключения, не должно быть излишнего натяжения, провисания, закручивания в кольца.

Кабель не должен нагреваться от греющихся плит, духовок и других горячих предметов. Категорически запрещается размещение подключающего провода на полу.

Блок: 2/5 | Кол-во символов: 1560
Источник: https://strojka-gid.ru/kak-podklyuchit-varochnuyu-panel/

Нюансы подключения к газовому баллону

Если в городах и крупных селах жилые дома и квартиры подключают к природному газу, то в деревнях и дачных поселках нередко используют баллоны со сжиженным топливом.

Это объясняется тем, что вблизи от поселений не проложена газовая магистраль.

Этапы подключения варочной газовой панели к баллону те же, что и при обычном подключении к трубе. Отличие состоит в том, что при использовании баллонов дорабатывают приборы, чтобы процесс горения происходит более эффективно.

При подключении баллона наблюдается повышенное давление, из-за чего возникает недостаток кислорода. В результате – несвойственное для горения газа желтое пламя и большое количество копоти. Проблему можно решить, заменив сопла, предназначенные для природного газа – метана, на аналоги для СУГ.

Часто набор жиклеров для сжиженного газа входит в комплект новой варочной поверхности. Если они отсутствуют, то необходимо приобрести отдельно в специализированном магазине

Процесс замены жиклеров прост, инструкцию можно найти в руководстве по установке прибора.

Все работы по доработке оборудования производятся при отключенном баллоне – его присоединяют в последнюю очередь.

Что еще нужно помнить при подключении варочной поверхности панели к СУГ?

При использовании нескольких баллонов применяют соединительную рампу, которая снижает испаряемость топлива и уменьшает риск замерзания его в редукторе.

После монтажа всех элементов необходимо проверить работу варочной панели. Сначала тестируют на герметичность с помощью мыльного раствора. Затем откручивают вентиль на баллоне и производят регулировку редуктора. Если пламя желтое или много копоти – необходимо понизить давление, немного прикрутив вентиль.

И напоследок следует пригласить сотрудника Облгаза, чтобы подтвердить и зарегистрировать факт подключения нового оборудования. В дальнейшем обслуживание будет производить соответствующая организация.

Блок: 3/4 | Кол-во символов: 2068
Источник: https://sovet-ingenera.com/gaz/mount/podklyuchenie-gazovoy-varochnoy-paneli.html

Выбор ТЭН, провода, гибкого шланга и мощности для газовой панели

При выборе ТЭН (трубчатый электрический нагреватель) учитывается мощность и сечение электрической питающей сети. Необходимо учесть мощность автоматов на вводе и устройства защитного отключения. Прежде чем установить варочную панель, нужно проконсультироваться с энергоснабжающими организациями.

ТЭН бывают двух видов:

Трубчатые (ленточные) ТЭНы – нить накала расположена по всей длине нагревательного элемента. Основное преимущество – малое энергопотребление по напряжению и увеличенный энергоресурс. Спираль не должна соприкасаться с корпусом изделия, в противном случае спираль подлежит полной замене.
Витковые нагревательные элементы — представляют собой спираль, намотанные на материал с высокой теплоотдачей (базальт, кремний, чугун).

Устройство гофрированного гибкого шланга состоит из 3 основных частей:

Рабочая часть.
Штуцер соединения.
Разъем подключения.

Рабочая длина шланга не должна превышать 2–3 метра. Штуцер обязательно должен иметь техническую документацию и штамп о государственной поверке. Разъем подключения имеет тройник, два выхода из которых заглушены.

Комплектующие элементы для подключения газовой варочной панели

Кабель для газовой варочной панели не должен контактировать с другими коммуникациями. При выборе нужного сечения для кабеля необходимо руководствоваться инструкцией по эксплуатации для выбранной модели устройства. Учитывается мощность (16 А) и изоляция несущего проводника (3,5 кВт) на напряжение 220 В.

Во избежание попадания на устройство блуждающих токов и наведенного напряжении предусмотрено использование изолирующих вставок, которые также приобретаются в специализированных сервисах либо в сетях имеющих лицензию.

Блок: 3/4 | Кол-во символов: 1713
Источник: https://TechnoSova.ru/dlja-kuhni/kuhonnaja-plita/podkljuchenie-gazovoj-varochnoj-paneli/

Подключение газовой плиты – правила безопасности

Природный газ, используемый для приготовления пищи в коммунальных домах, обладает высокой взрывоопасностью, поэтому соблюдение правил безопасности при работе с газом является основным условием при проведении работ с газопотребляющим оборудованием. Подсоединение плиты к системе газоснабжения проводят с учетом следующих требований:

Для подводки газа в бытовом хозяйстве применяют специальные гибкие шланги из различных материалов, имеющие бирку производителя с указанием даты изготовления.

Рис. 2 Газовые плиты с подводкой к газовой трубе

Правила подключения газовой плиты в квартире регламентируют длину шланга, которая не должна превышать 4 метров, если необходимо отнести плиту на большее расстояние от газоподающего трубопровода, перекрывают подачу газа и приваривают к магистрали отрезок металлической трубы нужной длины.
Гибкий подводной шланг монтируют в легкодоступном месте, стараясь не перекрывать его неразборными строительными конструкциями, требования к подключению не допускают использование двух отрезков с любым видом соединений.
Если находящийся в зоне видимости шланг имеет не слишком эстетичный внешний вид, его оклеивают самоклеящейся пленкой или бумагой, запрещается использование любой краски, способной повредить полимерную поверхность подводки.
Некоторые современные плиты с газовой варочной поверхностью имеют встроенные электрические духовые шкафы с мощными нагревателями. В этом случае для подводки электроэнергии организуется отдельная сеть со своим устройством защитного отключения УЗО. При ее размещении следует соблюдать правила эксплуатации электроустановок ПЭУ, регламентирующие следующие параметры:

Расстояние от электророзетки до газоподающей трубы должно быть не менее 500 мм.
Просвет между питающим кабелем плиты и газопроводной трубой не должен быть менее 100 мм.

Рис. 3 Схема подключения плиты

Правила подключения плиты в квартире

При использовании плиты в квартире ее подключение лучше доверить специалистам газоснабжающих служб и организаций, с которыми предварительно следует заключить договор на поставку природного топлива с открытием лицевого счета для оплаты услуг. Договор обычно необходим при приобретении в собственность новой квартиры, перечень документов, которые в общем итоге нужны для подключения газовой плиты с соблюдением всех норм, выглядит следующим образом:

Свидетельство о праве собственности на квартиру и справка, подтверждающая государственную регистрацию жилья.
Техпаспорт на квартиру.
Старый договор на техническое обслуживание плиты и книжка абонента при ее наличии.
Паспорт на устанавливаемую плиту и газовый счетчик.

Собранные домовладельцем документы подаются в службу газа, после чего ее специалисты выдают бланки для заполнения договора на газоснабжение. После заполнения бумаг и инструктажа по эксплуатации газовых установок, договор подписывается обеими сторонами с выдачей разрешения на подключение оборудования.

Рис. 4 Патрубки газовых плит и панелей

Правила подключения плиты в частном доме

Если в городской квартире в обязанности специалистов газоснабжающей службы, с которой собственником заключен договор в добровольно-принудительном порядке, входит обязательная проверка газового оборудования не менее одного раза в полгода для безопасности всего дома, то в частном секторе дело обстоит иначе.

Здесь домовладелец самостоятельно принимает решение о газоснабжении, он может подключиться к центральной газопроводной магистрали и заключить договор с соответствующими службами по аналогии с квартирами, или использовать автономное газоснабжение баллонами и газгольдерами.

При последних вариантах с наибольшей вероятностью придется подключать газовую плиту самостоятельно или с привлечением наемных специалистов без каких-либо гарантий. Поэтому к делу следует подходить с полной ответственностью и внимательно изучить технологии, чтобы правильно выбрать комплектующие и провести качественный монтаж.

Рис. 5 Устройство рукавов для газа

Блок: 3/5 | Кол-во символов: 3964
Источник: https://montagtrub.ru/podklyuchenie-gazovoy-plityi-instrukciya/

Соблюдение техники безопасности при подключении варочной панели к системе газификации и электрификации

Техника безопасности в основном зависит от типа и модели плиты. Тем не менее, для любой газовой поверхности есть опасность, связанная с высокой температурой:

максимально ограничить доступ маленьких детей к нагреваемым поверхностям во избежание термических ожогов;
Защита детей от термических ожогов
снимать посуду с варочной панели рекомендуется с использованием прихваток либо специальных силиконовых рукавиц;
Силиконовые прихватки для съема посуды с газовой плиты
не допускается использовать данное бытовое устройство для обогрева помещения;
плиту с металлическим корпусом необходимо «заземлить» или «занулить».

Меры электрической безопасности зависят от соответствий показателей потребляемой мощности плиты и возможностей электрической сети. В сети должен быть предусмотрен «нулевой» провод, а разъем у плиты должен быть оборудован автоматическим выключателем с заземляющим контактом.

Система питания обеспечивает защиту электросети от перегрузок. За счет наличия устройства защитного отключения (УЗО) наблюдается высокая защита человека от негативного воздействия тока.

Для предупреждения повреждений отдельных узлов газовой панели предусмотрен ряд защит, к примеру, датчики ограничения температуры, система отключения электропитания для нагревания духовки выше разрешенного показателя. В соответствии с нормами пожарной безопасности показатель температуры на наружных панелях плиты не должен быть выше 90 градусов.

Устройство защитного отключения для газовых варочных панелей с электроподжигом

Безопасность в использовании бытовых приборов обеспечивается за счет системы «контроль газа». Если произойдет погасание пламени и снижение температуры ниже контрольного значения, тогда система отключит подачу газа к горелкам в автоматическом режиме.

Схема соединений варочных панелей предусматривает наличие блокировки ручек управления, которые удерживаются магнитным притяжением на поверхности из металла. Их можно легко убрать. Съемные рукояти управления не только исключают опасные шалости детей с ними, но и предотвращают несчастные случаи.

Механизм защиты от детей

Монтаж и подключение встраиваемой газовой варочной панели возможно провести самостоятельно, имея базовые знания в сфере газораспределения и электроснабжения. Однако настоятельно рекомендуется обратиться в специализированную организацию, имеющую лицензию на выполнение данного вида работ.

Блок: 4/4 | Кол-во символов: 2444
Источник: https://TechnoSova.ru/dlja-kuhni/kuhonnaja-plita/podkljuchenie-gazovoj-varochnoj-paneli/

Фото советы как подключить варочную панель

Блок: 5/5 | Кол-во символов: 120
Источник: https://strojka-gid.ru/kak-podklyuchit-varochnuyu-panel/

Кол-во блоков: 13 | Общее кол-во символов: 16601
Количество использованных доноров: 6
Информация по каждому донору:

https://stroy-podskazka.ru/gazovye-varochnye-paneli/tonkosti-podklyucheniya/: использовано 1 блоков из 4, кол-во символов 553 (3%)
https://montagtrub.ru/podklyuchenie-gazovoy-plityi-instrukciya/: использовано 2 блоков из 5, кол-во символов 4694 (28%)
https://sovet-ingenera.com/gaz/mount/podklyuchenie-gazovoy-varochnoy-paneli.html: использовано 2 блоков из 4, кол-во символов 2771 (17%)
http://InterierKuhni.ru/tehnika/plita/podklyuchenie-gazovoj-paneli: использовано 1 блоков из 4, кол-во символов 574 (3%)
https://strojka-gid.ru/kak-podklyuchit-varochnuyu-panel/: использовано 4 блоков из 5, кол-во символов 3356 (20%)
https://TechnoSova. ru/dlja-kuhni/kuhonnaja-plita/podkljuchenie-gazovoj-varochnoj-paneli/: использовано 3 блоков из 4, кол-во символов 4653 (28%)

пошаговая инструкция, нормы и требования, советы. Пошаговая инструкция подключения газовой варочной панели Инструкция по эксплуатации газовой поверхности

Встраиваемая газовая варочная панель

Подключение газовой варочной панели: набор необходимых инструментов

Чтобы смонтировать данное оборудование, потребуется следующий набор инструментов:

графитовый карандаш;
силиконовый герметик;
разводной ключ № 2;
льняная нить;
мультиметр;
гофрированный шланг, подлежащий обязательной сертификации;
электролобзик.

Необходимый слесарный инструмент

Панель должна находиться в хорошо вентилируемом и проветриваемом помещении, с точкой россы не более 70%. Для достижения определенных параметров создается приточно-вытяжная система воздухоотведения, где количество требуемого воздуха должно быть 2 м 3 /ч.

Перед тем как будет проведена установка , выполняется следующий порядок технических мероприятий:

Выбирается технологическое отверстие в кухонном гарнитуре для подсоединения к газу;
Если панель имеет устройство автоподжига, необходимо завести питание на модуль прибора 220 В, для этого потребуется:

электолобзик;
пила с шагом 1,5–2,0 мм;
провод ПВСнГ сечением 2,5–4,0 мм 2 ;
токопроводящие жилы по классу электробезопасности со степенью защиты Р1 и двойной изоляцией.

Провод ПВС сечением 3х2,5

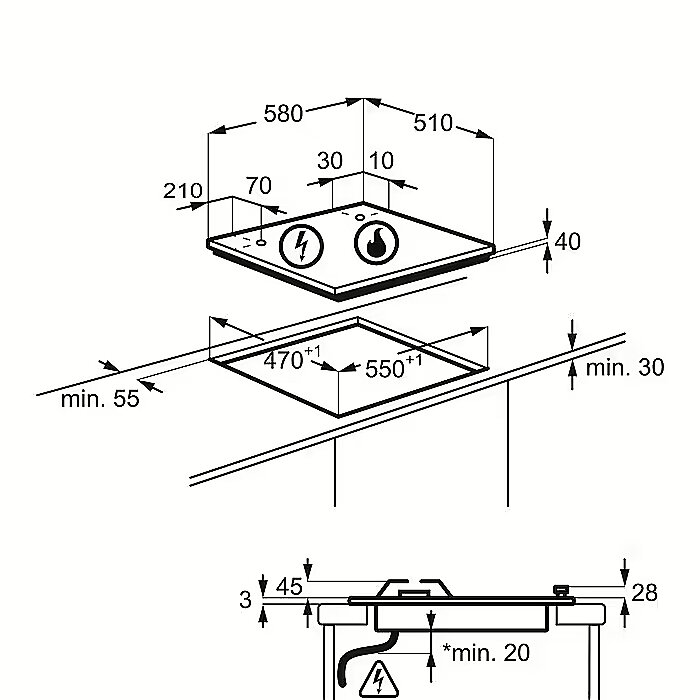

Нанести шаблон на вырезаемую поверхность, придерживаясь ширины, высоты и глубины посадки варочной панели.
Чтобы правильно выпилить отверстие под панель, расположите шаблон на столешнице и вычертите его основу. Далее аккуратно вырежьте отверстие с помощью лобзика. Следующий этап — обработка посадочного места герметиком. Он защитит материал от воздействия влаги.
Далее выложить двухсторонний скотч на выпиливаемую поверхность и сделать разлиновку.
При помощи электролобзика вырезать монтажное отверстие по размерам панели. Если предусмотрено штатное отверстие, то дополнительных мер предпринимать не требуется.
Если такие меры необходимы, тогда нужно обезжирить выпиленное отверстие мыльным раствором, либо специальной суспензией.
Устанавливаются газовые панели на горизонтально ровной поверхности, не имеющей отклонений более 2 градусов.

Панель опускается в выбранное отверстие на столешнице, при этом, если есть необходимость, края равномерно располагались по прокладке по всему периметру газового оборудования.

Схема подключения

Наличие даже малейшего теплового зазора может вызвать попадание воды и другой жидкости на духовой шкаф. Данная проблема может быть причиной перебоев в электроснабжении. Наличие влажности под панелью может спровоцировать появление патогенных микроорганизмов и отслоение поверхности.

Требуется установить фиксаторы поверхности на регулировочные пружины, чтобы большая часть скобы была под областью столешницы. Удерживайте пружины на месте, другой рукой завинтите болты при помощи отвертки по стрелке до щелчка.

Чтобы обеспечить герметичное подключение к газораспределительной системе, наносится лен на поверхность всех резьбовых соединений, как на варочной панели, так и на газовой трубе. В область газового шланга вставляются прокладки, если таковые предусмотрены инструкцией по эксплуатации и не противоречат мерам безопасности.

Прикрутите резьбовые соединения шланга к варочной поверхности и газовой трубе, крутить необходимо по часовой стрелке до упора гайки, затем заверните ключом. Не стоит прикладывать большие усилия, это может привести к продавливанию паронитовой или фторопластовой прокладки и к утечке газа.

Паронитовая прокладка и ИФС

Устройство газовой панели обладает условным диаметром прохождения G1/2, которое необходимо, чтобы подключить устройство к газовой системе. Для сжиженного газа (пропан, бутан, изобутан) на конце шланга накручен наконечник диаметром 9 x 1 мм 2 . Гибкий газопровод, проводящий газ, не должен касаться металлических компонентов покрытия.

Выбор ТЭН, провода, гибкого шланга и мощности для газовой панели

При выборе ТЭН (трубчатый электрический нагреватель) учитывается мощность и сечение электрической питающей сети. Необходимо учесть мощность автоматов на вводе и устройства защитного отключения. Прежде чем , нужно проконсультироваться с энергоснабжающими организациями.

ТЭН бывают двух видов:

Трубчатые (ленточные) ТЭНы – нить накала расположена по всей длине нагревательного элемента. Основное преимущество – малое энергопотребление по напряжению и увеличенный энергоресурс. Спираль не должна соприкасаться с корпусом изделия, в противном случае спираль подлежит полной замене.
Витковые нагревательные элементы – представляют собой спираль, намотанные на материал с высокой теплоотдачей (базальт, кремний, чугун).

Устройство гофрированного гибкого шланга состоит из 3 основных частей:

Рабочая часть.
Штуцер соединения.
Разъем подключения.

Комплектующие элементы для подключения газовой варочной панели

Соблюдение техники безопасности при подключении варочной панели к системе газификации и электрификации

Устройство защитного отключения для газовых варочных панелей с электроподжигом

Механизм защиты от детей

Как подключить газовую варочную панель: пошаговая инструкция

Как подключить газовую варочную панель: подготовка инструментария

Для самостоятельной установки подобного устройства понадобятся следующие материалы и инструменты:

сама панель;
прибор для измерения;
карандаш;
герметик;
разводные ключи;
пила для работы по дереву;
газовую обмотку;
специальный сертифицированный шланг из стали.

Подключение газовой варочной панели: актуальность выбора шланга

Стоит подвергнуть его визуальному осмотру перед покупкой — деталь не должна иметь никаких дефектов.
К шлангу обязательно прилагается сертификат, который выдается в магазине при покупке.
Сами шланги бывают двух видов — металлические гофрированные или резиновые. Первые будут выглядеть как сельфоновые или же иметь металлическую оплетку (быть с желтыми рисками). Резиновые же выглядят привычно однотонными изделиями.

Как подключить газовую варочную панель: пошаговая инструкция

Работа со столешницей

Обязательным условием является доступ свежего воздуха.
Надо проследить за тем, чтобы на поверхность не попадала вода.
Панель обязательно должна располагаться на безопасном расстоянии от мебели в кухне.

Как подключить газовую варочную панель: переходим к установке

Подключение газовой варочной панели: техника безопасности

Лучше выбирать газовый шланг длиною не более 3 метров. Соединять шланги между собой не разрешается.
Если выбранная модель печи является комбинированной, например, электрической, то следует провести к ней отдельную электрическую жилу с автоматом.
При желании перенести плиту в другое помещение, необходимо согласовывать такой момент в соответствующих инстанциях.
Нельзя использовать для проверки герметичности шланга, уже идущего от газовой магистрали, открытый огонь. Такая ошибка может оказаться роковой!

Те, кто нуждается в наглядной инструкции, могут посмотреть следующие видеоинструкции.

Часто люди сталкиваются с таким вопросом, как установка газовой варочной панели своими руками. Кухонный гарнитур, а также духовой шкаф и газовая плита в наше время являются недешевым удовольствием. Люди, потратив крупные суммы на обновление мебели, хотят сэкономить семейный бюджет на установке газовой варочной панели. Для проведения данной работы самостоятельно необходимо снять точные мерки и выяснить несколько нюансов по установке оборудования.

Как правильно провести разметку?

Залог успешной установки газовой варочной панели — это правильно нанесенная разметка. От данного этапа работы будет зависеть внешний вид кухонного гарнитура. Выпирающая или криво установленная панель сразу будет бросаться в глаза. Недопустимо ошибаться в разметке. Даже один сантиметр может играть решающую роль в установке. Если отрезать от столешницы больше, чем нужно, то ее придется менять. В наше время столешница является самой дорогостоящей частью кухонного гарнитура. При установке панели по краям не остается запаса, поэтому вырезать надо с точностью до миллиметров.

Место под варочную панель можно отметить двумя способами:

Положить ее на столешницу, обвести карандашом по контуру. Данный способ считается самым простым.
Провести точные подсчеты. Данный метод поможет избежать ошибок при установке.

Как правильно рассчитать, где должно быть место?

Установка газовой варочной панели в столешницу должна проводиться, когда для нее уже отмечено место.

План расчета:

На столешнице отмечаются внутренние грани ящика, над которым ставится сама панель. Получатся две параллельные прямые линии. Если их мысленно соединить с краями столешницы, то получится прямоугольник.
Карандашом можно начертить тонкие линии по диагонали. Получится центр прямоугольника. Следующим шагом будет построение системы координат. Получится, что в ней одна линия будет идти параллельно внешнему краю столешницы. Другая линия будет перпендикулярна ей.
Когда система координат готова, на ней отмечают координаты варочной панели. Для этого панель нужно предварительно измерить. Полученные значения нужно брать с небольшим запасом.
Когда на системе координат появятся точки будущей панели, то через них нужно провести четыре прямые линии. Получится, что две из них идут параллельно столешнице, а другие две перпендикулярны ей.
В итоге получается прямоугольник, который нужно вырезать. Останется отверстие, в которое будет установлена варочная панель.

Какие потребуются инструменты для резки отверстия?

Установка и подключение газовой варочной панели требуют наличия определенных инструментов. Чтобы вырезать отверстие под варочную панель, потребуются как минимум три инструмента: фрезерная машинка (желательно ручная), лобзик, а также дрель. Чтобы отверстие получилось идеальным, лучше всего использовать ручную фрезерную машинку. Если такого аппарата нет дома, то допустимо использовать лобзик. В случае отсутствия искомого предмета его можно приобрести в ближайшем строительном магазине. Цена лобзика доступна для среднего потребителя.

Следует запастись набором отверток. Пригодится нож и шпатель. Если есть набор гаечных ключей, то его нужно тоже подготовить. Дрель должна быть у каждого владельца жилья.

Материалы для установки газовой варочной панели

Стоит запастись скотчем, а также силиконовым герметиком. Не стоит экономить на гидроизоляции, если хочется, чтобы плита служила долгое время. Лучше брать импортный герметик.

Для подключения панели потребуется газовая обмотка. Нужно будет купить особый стальной шланг. Он обязательно должен продаваться с сертификатом.

Как правильно вырезать отверстие нужной формы?

Следует начать вырезать отверстие с помощью дрели. Как правило, получаются неаккуратные края, которые приходится после исправлять. Лучше брать сверла от 8 до 10 миллиметров. Постепенно делается по периметру будущей панели много отверстий. После с помощью дрели одномоментно делается прорезь. Важно понимать, что сверлить можно только с внутренней части столешницы.

Когда кусок будет падать, он может повредить кухонный гарнитур. Лучше подложить под него стул или тумбу. Резка лобзиком проводится гораздо легче, чем дрелью. Предварительно дрелью нужно обозначить отверстие, которое человек будет пилить. Допустимо сделать его, не прибегая к использованию дрели.

При работе по установке газовой варочной панели следует соблюдать осторожность. Важно не травмировать себя и не повредить мебель.

Для чего нужна гидроизоляция?

Установка газовой варочной панели никогда не обходится без гидроизоляции. Когда работа по вырезанию части столешницы будет завершена, необходимо сделать гидроизоляцию. Важно, чтобы вода не попадала на столешницу. Под ее воздействием она может деформироваться. Материал может разбухать, впитав в себя воду. Обычно на место среза наносят силикон.

Как правильно выбрать шланг при самостоятельном подключении?

Важно осознавать всю опасность работы по подключению доверить это дело специалистам либо работать самостоятельно под присмотром квалифицированного работника газовой службы.

Основной задачей является правильно выбрать шланг. Перед приобретением его нужно проверить на наличие дефектов. В комплекте со шлангом должен идти сертификат. Его выдают в магазине.

Можно приобрести как металлический шланг, так и резиновый. Второй вариант меньше стоит, чем первый. Они обычно бывают однотонные.

Как самостоятельно подключить газовую варочную панель?

Правила установки газовой варочной панели представляют собой важные рекомендации профессионалов, которые помогут добиться идеальной установки выбранной модели:

Перед началом работы по подключению необходимо открыть варочную панель и проверить, есть ли на ней дефекты. Важно, чтобы на приборе не было механических повреждений.
Варочную панель нужно поместить в отверстие. Затем требуется присоединить газовый шланг к газопроводу. Профессионалы рекомендуют на данном этапе использовать обмотку. В таком случае заметно снижается риск опасности утечки газа.
Когда шланг подключен, необходимо попробовать открыть газовый кран. Требуется приготовить мыльный раствор, чтобы нанести его на обмотку. Данный метод помогает определить, есть ли утечка газа.
Если пена не двигается и не появляются пузырьки, можно сказать, что утечки не наблюдается.
Следующим шагом присоединяется к подключению сама варочная панель. Стоит попробовать поочередно открыть конфорки. Должен выйти воздух, обычно на это уходит одна минута.

При подключении лучше использовать длинные шланги, не менее трех метров. Иногда люди одновременно проводят установку газовой варочной панели и духового шкафа.

Вам понадобится

Газовый шланг, два разводных ключа, поскольку используются резьбовые соединения, и специальная газовая подмотка.

Инструкция

Для подключения газовой варочной панели обязательно понадобится специальный шланг, его выбору надо уделить особое внимание, т.к. от этого будет зависеть ваша безопасность. Шланги бывают сельфоновые (внешне выглядят, как металлические гофрированные) и в металлической оплетке (с желтыми рисками), также можно приобрести резиновые специальные газовые шланги (эти однотонного цвета). Газовый шланг должен быть сертифицированным (сертификат присутствует при покупке), покупать его желательно в специализированном магазине.

Начертите на столешнице контур варочной поверхности и, используя пилу по дереву, вырежьте по контуру. Специалисты рекомендуют отступать от краев начерченного контура 10-12 миллиметров вовнутрь. Обработайте срез силиконовым влагостойким герметиком: это защитит столешницу от проникновения вовнутрь нее воды.

С помощью специальных скоб-стяжек закрепите варочную поверхность на столешнице.

Установленную варочную поверхность подключите к электросети (для этого может потребоваться отдельная линия от щитка с предусмотренной возможностью аварийного отключения) и газовой магистрали. Проверьте, настроена ли варочная поверхность на тип и давление газа, подаваемого вашей газовой магистралью. Если показатели газовой магистрали отвечают потребностям варочной поверхности (узнать о них можно из эксплуатационной инструкции), подключите газовую варочную поверхность к этой газовой магистрали, используя для этого стальной шлаг, оснащенный сертифицированной прокладкой.

Видео по теме

Обратите внимание

Для проверки герметичности соединения шланга, идущего от газовой магистрали к варочной поверхности, ни в коем случае не используйте открытый огонь! Ошибка может стоить жизни! Проверять следует только мыльным раствором.

Полезный совет

Поскольку при подключении варочной поверхности следует соблюдать нормы электро- и газовой безопасности, доверьте выполнение этих работ проверенным специалистам.

Источники:

Статья о монтаже варочной поверхности своими руками.

Подключить газовой духовой шкаф можно самостоятельно. Но все же лучше вызвать мастера. Экономия в данном вопросе неуместна, так как речь идет о вашей безопасности и безопасности окружающих. Учтите, что все оборудование должно быть сертифицировано и отвечать нормам безопасности.

Вам понадобится

— духовой шкаф;
— газоанализатор.

Инструкция

Участок между краном, из которого осуществляется подача газа, и поверхностью духового шкафа должен быть защищен от различных воздействий, а потому на этот установите стальную водогазопроводную . К концу трубы присоедините специальный тройник, к которому впоследствии присоединяются краны. Один из кранов будет подведен к шкафу, второй обычно присоединяется к . Учтите, что шкаф не должен стоять вплотную к кранам, так как к ним должен быть обеспечен легкий доступ. Краны должны быть на одном уровне с присоединительными штуцерами самого шкафа или же чуть выше, но ни в коем случае не ниже. Максимально допустимая погрешность — семь сантиметров.

Присоедините кран к шкафу посредством специального рукава — гофрированной трубки из нержавеющей стали. Если для подводки используется металлизированный рукав, основание которого выполнено из резины — такой рукав придется менять с регулярностью раз в два года.

Под входным краном следует установить отсечной и газоанализатор. Это не необходимо, но значительно повышает общую безопасность системы. Кроме того, следует учитывать, что в кухне должна быть хорошая вентиляция, которая бы обезопасила вас в случае утечки метана. Поэтому газовые духовые шкафы можно устанавливать только в помещениях с достаточно большими окнами.

Теперь самый важный пункт — все оборудование должно быть заземлено. А потому на этом этапе все же необходимо вызвать мастера. Учтите, что все клапаны и прочие приспособления должны быть сертифицированы и соответствовать установленным нормам, а потому покупать их с рук нельзя — только в проверенных магазинах. Причем, желательно, не китайского производства. Для электроснабжения оборудования нужно использовать отдельную линию. На линии устанавливается автоматический выключатель.

Плита на баллонном газе — установка своими руками | Своими руками

Перед выполнением работ с газовым оборудованием необходимо досконально изучить нормативную литературу по этому вопросу, как и сделал наш постоянный автор Андрей Дачник. В противном случае такие работы следует поручить сертифицированному специалисту или обратиться в газовую службу.

В связи с неподъёмной для обычного дачника стоимостью подведения магистрального газа многие российские дачники и садоводы предпочитают использовать для этого газовые плиты на «баллонном» газе — сжиженной пропанобутановой смеси. Хочу поделиться опытом по установке газовой встраиваемой плиты на моей кухне и особенностями её подключения к индивидуальной баллонной установке.

Ссылка по теме: Как подключить и установить газгольдер

Установка варочной панели

Панель разместили по центру проложенного в стене вентиляционного канала, к которому будет подключена кухонная вытяжка. Под столешницей запланировали установить независимый духовой шкаф. Проём под панель вырезали, предварительно просверлив по углам отверстия, в которые легко вставить полотно электрического лобзика. Поскольку на нашей кухне установлена столешница из древесно-стру-жечной плиты, мы защитили кромку проёма от воды и разбухания, нанеся на неё слой санитарного силиконового герметика. На края проёма под плиту наклеили уплотнительную ленту.

На панели необходимо было заменить газовые форсунки, поскольку она была настроена на магистральный газ. Современные производители включают набор форсунок с отверстиями различного диаметра в комплект поставки своей продукции.

Нашу баллонную установку мы расположили на улице. Этого требуют противопожарные нормы, зафиксированные в Постановлении Правительства РФ № 390 «О противопожарном режиме». И хотя в некоторых других документах допускается установка баллонов в квартирах, мы всё же решили не рисковать.

Правильно размещение газового баллона

К размещению газовых баллонов на улице также предъявляется ряд требований.

Так, они должны располагаться в стальном заземлённом и защищенном от коррозии стальном шкафу, закрытом от проникновения посторонних лиц, жёстко закреплённом в вертикальном положении, с вентиляционными отверстиями вверху и внизу. Газовые баллоны должны стоять на твёрдом основании, исключающем их опрокидывание, либо должны быть закреплены вертикально.

Шкаф для баллонов – установка

Шкаф для баллонов должен располагаться не на главном фасаде здания, а в таком месте, где исключается нагрев газовых баллонов выше +45°С.

Мы приобрели готовый стальной шкаф для двух газовых баллонов объёмом 50 л. Надо сказать, что имеющиеся в продаже образцы изготовлены из тонкого металла и имеют некачественную покраску. Нам пришлось полностью перекрасить купленный шкаф.

Для установки шкафа мы подготовили железобетонный фундамент с заземлением. Делали это у глухого простенка с северной стороны дома, у противоположной стены от входа и главного фасада. Закрепили шкаф на фундаменте с помощью дюбель-гвоздей, после чего подключили заземление. Дополнительно прикрепили шкаф к стене дома, что- бы исключить его умышленное опрокидывание или хищение.

Ссылка по теме: Газификация дачного дома – что и как делать

Подключение сильфонной трубы

Нам осталось проложить газопровод от баллона к газовой варочной панели. Мы использовали для газопровода безразрывную стальную сильфонную газовую трубу Kofulso в полимерной оболочке. Она защищена теплоизоляцией и полимерным гофрорукавом, проложена под землёй до ввода в дом. Подземная прокладка предохранит наш газопровод от излишнего охлаждения зимой. Ввели трубу в дом непосредственно в кухне — рядом с варочной панелью.

Подключается сильфонная труба с помощью специального фитинга с диэлектрической прокладкой, которая требуется для защиты от случайного возникновения электрической дуги. Второй резон её использования — защита от передачи статического электричества на газовые баллоны.

При наружной прокладке газопровода в помещении перед газовой плитой требуется установить отсекающий вентиль. Также для повышения безопасности можно установить термо-срабатывающий клапан и клапан, перекрывающий подачу газа при превышении критической концентрации угарного газа. Мы установили их в газовом шкафу, используя фитинги Kofulso с диэлектрическими прокладками. Наша газовая панель, кроме того, оборудована системой автоматического отключения подачи газа при отсутствии пламени в горелках.

На выходе из баллонов устанавливают газовый редуктор, снижающий давление с 0,1 мПа до 0,002-0,003 мПа.

Купить качественный бытовой газовый редуктор в России — не просто: рынок наводнён поддельными устройствами. Отличительные признаки качественного редуктора — следующие: наличие упаковки и инструкции, бронзовые накидные гайки, качественные сеточки в просвете соединительного штуцера, наличие маркировки с указанием производителя и отсутствие грамматических ошибок в нанесённой маркировке.

Установка газового редуктора

Газовый редуктор можно подключать непосредственно к сильфонной газовой трубе. Однако в продаже трудно найти газовые редукторы с резьбовыми соединениями как на входе, так и на выходе. Большинство имеет на выходе штуцер под гибкий шланг. Впрочем подключение с помощью газостойкого армированного шланга даже удобнее при замене баллона. Кроме того, диэлектрические свойства шланга предохранят газовые баллоны от статического электричества.

Итак, мы выбрали качественный австрийский газовый шланг фирмы Semperit и соединили его с газовым редуктором. Для этого пришлось приложить усилия и смочить штуцер чистой водой.

Для закручивания гайки использовали бронзовый гаечный ключ. Если его нет, можно использовать и стальной, но ни в коем случае не разводной, так как с ним гораздо больше вероятность появления разности потенциалов статического электричества и возникновения искры.

После завершения монтажа всех элементов системы газоснабжения осторожно поэтапно открываем вентили баллона и газопровода, последовательно проверяя герметичность соединений с помощью мыльной воды или пены для бритья. Если всё в порядке, производим первый пробный розжиг газовой плиты.

И напоследок ещё немного о пожарной безопасности. О том, что в доме должен быть огнетушитель, знают все. Между тем при кухонных пожарах быстрее всего потушить локальное возгорание противопожарным одеялом, которое нужно иметь на кухне.

Ссылка по теме: Проводим газ: газификация частного дома, коттеджа или дачи

Как подключить газовый баллон к кухонной плите – фото

1.Упакованная газовая варочная панель ожидает установки.

2.Разметка проёма для установки газовой варочной панели.

3.Сверлим отверстия по углам проёма в столешнице…

4….и выпиливаем проем лобзиком.

5.Наносим силиконовый герметик на кромки проёма в столешнице.

6.Наклеиваем уплотнитель по периметру проёма.

7.Закрепляем варочную панель в столешнице.

8.Излишки уплотнительной ленты вокруг варочной панели обрезаем.

9.Замена форсунок газовых горелок.

10.Панель установлена

11.Готовый шкаф для баллонов. В днище видны вентиляционные отверстия.

12.Забитые в грунт трубы станут частью фундамента и одновременно заземлением для шкафа.

13.Фундамент для баллонов оклеили керамогранитом с широкими зазорами для вентиляции и вывели проводник заземления.

14.Шкаф для газовых баллонов установлен на фундамент.

15.Ввод газопровода в дом и прокладка по стене. Использована сильфонная газовая труба Kofulso в полимерной оболочке.

16.Подключение отсекающего вентиля в газовом шкафу.

17.Бытовые газовые редукторы с резьбовым соединением. Слева — подделка неизвестного производителя. Справа — качественный редуктор европейского производства.

18. Газовый редуктор с подключённым газовым шлангом установлен на газовый баллон. Рабочее положение газового редуктора — строго горизонтальное!

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

газовую к электросети самостоятельно, видео, подключение электрической поверхности

Для подключения варочной панели к 3-х фазной сети необходим кабель из пяти медных проводников сечением 2,5 мм2

Обычно на кухне используется плита. Она подключается довольно просто – вилка вставляется в розетку. Но кухонная плита сама по себе занимает слишком много места, это существенно, если кухня маленького размера, а потому многие покупают только самую главную часть плиты – варочную панель. Встроенной варочной панелью сегодня сложно удивить, а вот своими руками подключить её вполне реально.

Содержание материала:

Нюансы подключения варочной панели

Суть индукционных панелей заключается в следующем: нагревательный элемент передает тепло напрямую дну поставленной посуды, не нагревая стеклокерамическую панель. Варочные панели отличаются по типу источников тепла (нагрева).

Разметка – это самый важный этап работ, связанный с установкой варочной панели

Так существуют 3 вида панелей:

Электрические;
Газовые;
Индукционные.

Дно специальной посуды – это необходимый элемент работы панели, с помощью его образуется индукционный ток. Этот ток возникает в результате действия магнитного поля высокочастотного электрического тока, движущегося по медной катушке, находящейся под стеклом варочной панели. Ток, двигаясь по дну посуду, соприкасаясь с ним, нагревает поверхность, соответственно, разогретая поверхность дна затем греет продукты внутри посуды.

Тепло практически не теряется, коэффициент полезного действия высокий.

Электричество в связи с этим экономится, так как время нагрева посуды быстрое, соответственно, быстрее готовится еда. Соответственно, такие панели безопасны в эксплуатации и просты в уходе, но существенный минус – обязательная необходимость специальной посуды. Кроме того, людям с кардиологическими стимуляторами не рекомендуется подходить ближе полуметра к панели, из-за имеющихся магнитных волн может пострадать такой важный для жизнедеятельности прибор.

Панель для варки устанавливается без наклона, то есть ровно, закрепляется при помощи крепежа, прикрепить можно шурупами или саморезами. Перед установкой, следует позаботиться о вентиляции, для нее должно быть достаточно места, иначе варочная панель будет перегреваться. Если дома стоит посудомоечная машина, то над ней устанавливать конструкцию крайне не рекомендуется. Вплотную к стене установка также запрещена – необходимо, чтобы было расстояние в пару сантиметров. Внизу под панелью также остается пространство.

Инструментарий для подключения газовой варочной панели

Работа с газом всегда представляет опасность, поэтому подключать панель лучше доверить специалисту, но всё же, при соблюдении техники безопасности, можно подключить её самостоятельно.

Перед началом работ по подключению варочной панели необходимо осмотреть само устройство

В работе нужны будут:

Измерительный прибор;
Карандаш;
Герметик;
Разводной ключ;
Пила по дереву;
Газовая обмотка;
Стальной шланг.

Очень важно перед работой выбрать шланг. Внимательность при осмотре шланга важна. Он не должен быть с перегибами или какими-либо иными дефектами. С таким шлангом в обязательном порядке прилагается сертификат. Следующим этапом будет выпиливание столешницы под размер панели. Здесь опять же, всё необходимо внимательно измерить. Необходимо уделить внимание подбору места – оно должно быть проветриваемым, защищенным от попадания воды и располагаться на безопасном расстоянии от предметов интерьера.

Края спила столешницы обрабатываются герметиком для влагостойкости.

Сама газовая варочная панель перед установкой осматривается. Не должно быть видимого брака в виде повреждений или ещё каких недостатков. Если ничего не обнаружено, можно приступать к установке. Панель устанавливается в подготовленную столешницу. Газовый шланг присоединяется к крану газопровода, необходимо воспользоваться обмоткой для избегания утечки. Другой конец шланга необходимо подключить к панели. На панели может быть 2 входа. Второй вход предназначается баллону или баллонному устройству.

Для того чтобы проверить, качественно ли установлен шланг, следует пустить газ. Не должно быть запаха, а предварительно следует смазать шланг по всей длине и места закрепления мыльным раствором. Если нет запаха и мыльных пузырей, то всё в порядке. Подключение самой панели просто. Проводится поочерёдное включение конфорок (следует подождать около минуты, чтобы вышел весь воздух), а затем провести пробное включение горелок.

Шланг предпочтительнее использовать длиной до 3 м, ни в коем случае соединение между собой несколько шлангов недопустимо. Перенос плиты необходимо согласовывать с газовыми службами. При подключении к газу, проверять наличие утечки нельзя ни при каких условиях с использованием рядом огня – это может быть смертельно опасно.

Подключение проводки электрической варочной панели

Варочная панель, работающая на электричестве, подключается к линии, которая может выдержать силу тока до 40 А и имеет надежное заземление. При подключении, можно столкнуться с розетками 2 типов – трехконтактной и четырехконтактной. Если на конце кабеля уже имеется вилка для розетки с 3 или 4 контактами соответственно, то подключить её несложно самому. А вот чтобы подключиться к сети кабеля при отсутствии вилки, необходимо обладать рядом знаний. К примеру, если от панели отходит четырехжильный кабель, а в помещении имеются лишь 3 провода для питания, соответственно, панели нужно подключение из 2 фаз, но в квартире имеется только одна.

При подключении проводки электрической варочной панели концы проводов оконечивают зажимами, можно их залудить и свернуть в кольцо

Технология в таком случае будет следующей:

Необходимо от варочной панели скрутить вместе 2 провода – один из них черный, другой – коричневый.
Потом их следует подключить к фазе, то есть фазному проводу, который выходит из стены.
Синий кабель – это нейтраль, соединяется с нолем, то есть нулевым проводом питания.
Должно остаться 2 одинаковых провода по цвету. Эти провода – заземление, они жёлто-зеленого цвета. Эти жёлто-зеленые кабели нужно подсоединить друг к другу.

Может быть ситуация, то все 3 провода одинаковые по цвету. В таком случае понадобится мультиметр. С его помощью определяются ноль, фаза и заземление проводника. Провода необходимо изолировать. Самому также следует при наличии вилки убедиться, что провода питания и контакты, которые содержит розетка, соответствуют друг другу. В этом также поможет мультиметр.

Если возникает необходимость, то провода следует менять местами – это уже не должно вызывать трудностей.

Также необходимо обратить внимание, что при подключении к электросети, необходимо позаботиться о том, чтобы корпус панели был заземлен. В комплекте обычно к панели прилагается шина заземления, которую следует соединить с заземленным проводом квартиры.

Схема самостоятельного подключения варочной панели

Одна фаза подключения – это стандартная электросеть в 220 В. В варочной панели выводов 6 – 3 фазы, 2 нейтрали и 1 заземление, соответственно. Поэтому, если в доме имеется лишь 2 провода, то понадобятся перемычки.

Варочная панель встраиваемого типа подключается к отдельной линии с розеткой, способной выдержать ток от 32 до 40 А, и обеспечить надежное заземление

Существует 3 вида схем:

С одной фазой подключения;
С двумя фазами подключения;
С тремя фазами подключения.

Для 3 домашних проводов, следует объединить контакты панели, как было уже описано: ноли вмести, фазы соединяются друг с другом и земляные провода. Для соединения с трехфазной сетью, необходимы медные провода и перемычка, задействованная на ноле. Провода присоединяются к вилке с розеткой без права перепутывания. Ноль – вверху, провода фаз – посередине, заземление – снизу. В случае, если имеется 4 фазных проводка, один из них на вилке не применяется.

Как подключить варочную панель самостоятельно (видео)

Варочная панель дома – это определённые преимущества, которых можно достичь, правильно всё подключив. Работа панели будет приносить радость владельцу, искушённому бытовым уроком физики.

Установка газовой плиты в Екатеринбурге

Несмотря на появление электрических конфорок и ограничение проведения газа в многоэтажных домах, люди продолжают устанавливать газовые плиты. Это особенно популярно в городском жилье, которое не достигает 10 этажей в высоту. А в сельской местности и труднодоступных районах жители предпочитают устанавливать плиты с газовыми баллонами. Неудивительно — готовить пищу на газе намного быстрее и привычнее.

Подключение газовой плиты — ответственный процесс, который чаще всего проводится квалифицированными специалистами. При неправильном подключении есть риск обрушить дом и принести вред его жителям. Поэтому лучше всего доверить подключение опытным мастерам, но знать, как грамотно оценить их работу.

Правила подключения и техника безопасности

Перед установкой новой необходимо правильно демонтировать старую плиту, если это необходимо. После следует этап планирования — нужно установить кухонный гарнитур и переставить плиту так, чтобы она соответствовала всем нормам СНиПа. Наиболее значимыми являются следующие правила подключения плиты к газопроводу:

расстояние от газопровода до плиты не должно превышать 4 метров, плита должна находиться в одной комнате с трубами;
заранее продумайте электроснабжение — новые плиты с подсветкой и встроенным духовым шкафом требуют отдельной проводки от распределительного щита;
помещение должно хорошо вентилироваться, а в комнате должна обязательно присутствовать вытяжка;
если в кухонном гарнитуре используются легковоспламеняющиеся материалы, то минимальный зазор между стенками и плитой — 50 мм;
для установки потребуются гибкие шланги, так как металлические трубки слишком неудобные и создают опасность разгерметизации при перемещении плиты.

Эти правила в первую очередь обусловлены не строительными нормами, а техникой безопасности. Бытовой газ легко накапливается в помещении и может спровоцировать разрушительный хлопок. В остальном монтаж газовой плиты можно разделить на два вида:

проведение снабжения от газопровода;
подключения плиты к газовым баллонам.

Рассмотрим подробнее каждый метод газоснабжения, т.к. они имеют свои особенности и специфичную технику безопасности.

Подключение к газопроводу

В данном случае подразумевается именно газопровод в многоквартирном доме, хотя нормы распространяются и на загородные дома. Обычно газ подключается к плите сразу после оформления договора на поставку природного газа. Более того, специалисты обязаны бесплатно подключить и проверить газоснабжение. Но иногда газовщики требуют дополнительной оплаты или вовсе забывают установить оборудование. Также бесплатная установка не предусмотрена для тех, кто меняет плиту.

Обратиться к частным мастерам в данном случае — нормальная практика. Помимо качественного обслуживания вы получите договор на установку и проверку плиты, что будет своеобразной гарантией качества. Частные компании заботятся о своей репутации и стимулируют работников, поэтому сбои после установки газа исключены.

В остальном подключение к городскому газопроводу соответствует общим правилам. Иногда иностранные плиты не работают с давлением в отечественном газопроводе. Тогда специалисты помогут подобрать подходящую форсунку и конфорку, которая исправит ситуацию.

Подключение к баллонам

Обычно в негазифицированных населенных пунктах не проводится проверка газовых плит с автономной подачей голубого топлива. Не стоит пренебрегать техникой безопасности при подключении оборудования к газовому баллону в условиях деревни — это может спасти жизни вам и вашим близким. Частные дома имеют повышенный риск возгорания по сравнению с городским жильем.

Плиты подключаются к баллонам по следующим нормам:

расстояние от плиты до баллона должно быть не менее 1,5 метров, а лучше всего, если источник газа отгорожен от газовой плиты специальным защитным коробом;
необходимо устанавливать редуктор, понижающий давление в трубках — в баллонах газ находится в сжатом состоянии;
для некоторых плит подразумевается использование особой форсунки, замедляющей подачу топлива на конфорку;
как и в случае с квартирой, помещение с газовой плитой должно иметь хорошую вытяжку, а не просто хорошо проветриваться.

Виды шлангов для подключения

И при подключении от газопровода, и при использовании баллона в качестве соединяющего элемента используются резиновые или полимерные шланги. Они намного надежнее и долговечнее, чем металлические трубы от газопровода. Их не нужно приваривать, а оборудование можно свободно перемещать на радиус гибкой трубки. Выбор трубок также зависит от ваших предпочтений:

Резиновые шланги. Недорогое решение для тех, кто планирует переставлять или демонтировать газовую плиту. Гибкая резина в сочетании с армированной металлической сеткой позволяют не опасаться появления трещин даже при сильных перегибах. Надежное соединение обеспечивает штуцер из нержавеющей стали и уплотненная изоляция. Резиновые шланги обладают диэлектрическими свойствами, но плохо реагируют на резкие скачки температуры, особенно ее понижение.
Резина в металлической изоляции. Более прочный аналог резиновому шлангу, имеющий дополнительную оплетку из алюминия или стали. Сама резина синтезирована с полимерными компонентами, что повышает ее прочность при температурных перепадах. Благодаря устранению недостатков обычного резинового шланга срок эксплуатации такой трубки увеличивается до 10 лет.
Композитные (сильфонные). Это небольшие трубки из нержавеющей стали, одетые в изоляцию из ПВХ или других полимеров. Такое соединение газовой плиты крайне распространено в современном строительстве. Полимерный кожух защищает металл от внешних воздействий и выступает как диэлектрик. В то же время металлические трубки обеспечивают надежность и долговечность соединения, остаются пригодными для использования в течение 25 лет.

Юридические нюансы

По закону даже после самостоятельной установки необходимо проверить подключение газовой плиты. В квартирах газовые службы проверяют оборудование раз в полгода. Если они обнаружат некачественное соединение, то владельцу квартиры придется заплатить значительный штраф или даже понести административную ответственность.

Чтобы этого не случилось, доверьте установку газоснабжения проверенной частной компании. Мы поможем демонтировать старую плиту и установить на ее место новую, чтобы конечное кухонное оборудование успешно прошло проверку.

Установка варочной панели в столешницу в Пензе по низким ценам

Ориентировочная стоимость работ
Монтаж варочной панели (с установкой в столешницу и подключением к газу или электричеству)	шт.	от 500

«Служба услуг 58» предлагает услугу установка варочной панели разного типа в столешницы из любого материала. Сотрудничество с нами гарантирует вам высокий уровень сервиса, безупречное качество установки и доступные цены.

Современная варочная панель – это верхняя часть газовой или электрической плиты, встраиваемая в мебель или столешницу. Она применяется для приготовления пищи.

Установка газовой или электрической варочной панели в столешницу

Работники нашей компании устанавливают варочные панели в столешницу (электрические «под ключ», а гаовые без подключения к газовому оборудованию).

Наши плотники установят газовую панель в столешницу из:

ДСП (в том числе ламинированной)
дерева
искусственного камня

Установка газовой панели нашими мастерами включает в себя:

изготовление шаблона панели
разметку столешницы
выпиливание столешницы
отделку среза под монтаж и обработку его герметиком
подсоединение к газоснабжению
монтаж панели в столешницу
тестирование и консультацию по дальнейшему использованию

Установка газовой варочной панели требует не только высокой квалификации плотника, но и наличия допуска к работе с газовым оборудованием, который имеют наши сотрудники.

Монтаж варочной панели Bosch, Гефест, Hansa, Gorenje, Electrolux и других производителей

Мы производим монтаж варочных панелей любых росиийских и иностранных производителей:

электрических
газовых
смешанных (с газовыми и электрическими конфорками)

Самостоятельная установка панелей грозит:

лишением права на гарантийное обслуживание
повреждением комплектующих
нарушением работы панели

Квалифицированные сотрудники нашей компании выполнят все этапы установки элетрической панели с подключением оперативно и по доступным ценам.

Как оформляется заказ и выполняются работы?

Расскажите по телефону, что нужно сделать (как понимаете), а мы скажем Вам, как это можно сделать и сколько это стоит

Если цена Вас устроит, договариваемся о времени приезда мастера (можно договориться на конкретную дату и время, или, например, «через 2 часа»)

Вежливый опытный мастер приезжает в назначенное время и делает свою работу

Принимаете работу и если всё хорошо – рассчитываетесь с мастером

Много фото работ в наших соцсетях Вконтакте и Instagram

Картинки кликабельные, ведут на фотоальбомы в VK. Кликайте, смотрите фото, вступайте в группу

Много фото работ в наших соцсетях Вконтакте и Instagram

Картинки кликабельные, ведут на фотоальбомы в VK. Листайте, кликайте, смотрите фото, вступайте в группу

У Вас есть вопросы и Вы хотите быстро получить ответы?

Напишите нам в WhatsApp и мы сразу ответим

Написать нам в WhatsApp
Как правильно подключить газовую плиту, подробные пошаговые инструкции
Как правильно подключить газовую плиту , подробные пошаговые инструкции — Раздельное газовое оборудование — плита и духовка — устанавливается аналогично традиционной газовой плите, но имеет свои особенности. Поскольку они не используют духовку или предпочитают электрические модели, некоторые пользователи просто подключают газовую плиту.
Если вы хотите провести монтажные работы самостоятельно или следить за работой профессионалов, мы рекомендуем вам изучить, как прикрепить газовую плиту.
Подключение газовой плиты поэтапно
Монтаж оборудования занимает менее часа; большую часть времени уходит на предварительную работу и обращение к мастеру за советом.
Процесс состоит из четырех этапов:
За каждым этапом стоит много подготовительных шагов: покупка газового оборудования и сопутствующих материалов, планирование визита специалиста и подготовка кухонных модулей для установки прибора. Во избежание ошибок рассмотрим каждый этап отдельно.
1 № Подготовка оборудования и расходных материалов
Варочную панель следует покупать заранее. Если это невозможно, вам нужно знать точные размеры. Более того, все модели с 4 конфорками соответствуют минимуму 50 * 60 см (+/- 2 см), тогда как модели с 3 и 2 конфорками уже.
Кроме газового оборудования вам потребуются следующие материалы:
вставной диэлектрик;
1 из 2 гибких газовых шлангов
Нитки льняные.
Монтажный крепеж обычно входит в комплект, поэтому вам не нужно его покупать.
Типичный набор инструментов, который должен иметь любой домашний мастер, — это пара газовых ключей, отвертка и плоскогубцы. Если необходима резка металлической трубы, обеспокоены сотрудники обслуживающей организации — самостоятельно производить какие-либо действия с трубами газоснабжения невозможно.
2 # Вырезание отверстий в столешнице
Вы можете заранее вырезать отверстие в столешнице, если знаете точные размеры варочной панели.Van Nature, фабрика сделает это более профессионально, так как вырезание аккуратного прямоугольника с прямыми углами и ровными сторонами имеет решающее значение.
Когда столешница сделана из более прочного материала, такого как искусственный камень, а не из ДСП, МДФ или дерева, помощь производителей мебели будет полезна.
Используйте легкий и производительный метод, например лобзик, если вы планируете проделать отверстие самостоятельно.
Шаги, которые необходимо предпринять:
Изучите схему сборки и настройте размеры панели.
Сделайте рекомендованный отступ от стены на столешнице.
Оберните бумажную ленту по периметру и обведите карандашом или маркером контур фрагмента, который вы собираетесь стереть.
Сделайте лобзиком отверстие. Рекомендуется сначала сделать ближний разрез, затем разрезать по стене и, наконец, порезать ногу.
Снимите срезанную столешницу.
Если панель рядом, сразу наденьте.
Если материал столешницы крошится в месте разреза, можно обработать края любым клеевым составом после шлифовки и вакуумирования.ДСП изготавливается из санитарного силикона, который также защищает края от влаги.
Чтобы избежать воздействия высоких температур на столешницу, можно использовать термопленку или алюминиевый ленточный отражатель.
3 # Подключение панели к электросети
В связи с тем, что современные варочные панели имеют функцию электрического розжига, вам может потребоваться дополнительная розетка.
Электродуховку часто устанавливают вместе с газовой плитой. Вам понадобится следующее, чтобы связать компьютер с максимальной мощностью 3.5 кВт:
Трехжильный кабель 2,5 мм ввг-п
16 А розетка с заземляющим проводом;
Если в упаковке нет соединительного провода, используйте ПВХ-кабель 3 * 2,5 мм и коннектор.
EEN кабель 3,5 мм и розетка на 40 А необходимы для более мощной духовки.
Высота установки розетки не должна превышать 90 см, и она не должна находиться на одном уровне с варочной панелью в соответствии со спецификациями.
Отдельное УЗО или дифавтомат монтируется отдельно на линии газового варочного оборудования для безопасности щита.
Розетка устанавливается традиционным способом: eerste, монтажная коробка устанавливается в стене, затем монтируются клеммы en tenslotte, сверху устанавливается декоративная панель. В этой статье есть больше информации о том, как монтировать розетки для электроплит.
Правила техники безопасности:
Производитель рекомендует нанять лицензированного электрика;
Табличка с техническими требованиями к электросети расположена на нижней стороне устройства, от которой трудно отклониться;
Электрический кабель нельзя скручивать, зажимать или прокладывать в непосредственной близости от острых углов.
Важно отделить все токопроводящие элементы и обеспечить защиту от случайного прикосновения после установки.
Ремонт прибора возможен только после того, как он был отключен от сети.
4 # подключение газовой магистрали к панели
Гибкий переходник — шланг длиной не более 2 метров — необходим для правильного подключения варочной панели к газу. Из-за неудобной компоновки часто используются более длинные шланги, но это противоречит законам работы газового оборудования.
Можно приобрести различные газовые вкладыши с хлопковой, резиновой и металлической оплеткой. Сильфонные рукава, отличающиеся износостойкостью и более длительным сроком службы, становятся все более распространенными.
В дополнение к шлангу требуется диэлектрическая вставка. Он прикреплен к трубе прямо перед запорным клапаном.
Диэлектрик выступает в качестве меры предосторожности, защищая как оборудование, так и пользователей от паразитных токов.
Предполагая, что муфта уже смонтирована, действуем следующим образом:
Газовый шланг подсоединен к диэлектрику.Als niet, идите сразу к металлической трубе после крана. Для плотности прилегания используем лен или фум.
Находим небольшую трубку с резьбой на нижней стороне панели и наматываем шланг в том же направлении.
Нет необходимости предпринимать какие-либо действия.
Используйте две подводки, если хотите связать газовую плиту и духовку одновременно. Эхтер, имейте в виду, что не все члены Горгаза приветствуют связи, устанавливаемые через тройник! Сотрудники МосГаза, bijvoorbeeld, выписывают рецепт и настаивают на прокладке газопровода.
По двум причинам этот подход корреляции считается более точным:
Уменьшено количество резьбовых соединений, что повысило герметичность и безопасность;
На обоих ответвлениях установлена запорная арматура; в случае тройника экономится одна общая задвижка.
Напоминаем, что если вы планируете общаться самостоятельно, вы должны согласовывать свои действия с сотрудниками Горгаза или Облгаза, чтобы не возникло непредвиденных обстоятельств, которые повлекут за собой дорогостоящий ремонт.
5 # Тестирование на герметичность
Резьбовые соединения можно проверить на герметичность самостоятельно. Вооружитесь кистью и смочите их мыльной водой.
Эхтер, проверяющий сотрудник сделает окончательные выводы — он также проверит соединение на предмет утечек, а затем напишет заключение, в котором будут указаны дата посещения, марки и серийные номера газового оборудования, а также форма подключения.
Не рекомендуется начинать работу до прибытия техника по обслуживанию газа; в случае непреднамеренной утечки единоличную ответственность несет домовладелец.Эхтер, самое главное — это безопасность тех, кто рядом с тобой, поэтому не стоит торопиться и рисковать.
Тонкости подключения к баллону с газом
Хотя жилые дома и квартиры в городах и крупных деревнях подключены к природному газу, баллоны для сжиженного нефтяного газа часто используются в деревнях и на дачных участках. Это связано с тем, что рядом с населенными пунктами не проложен газопровод.
Шаги по подключению газовой плиты к баллону такие же, как и по подключению трубы.Разница в том, что с помощью трубок системы настраиваются для повышения эффективности процесса сгорания.
Когда баллон подключен, давление увеличивается, что приводит к нехватке кислорода. Также есть желтое пламя, которое редко бывает при горении газа, а также много сажи. Проблему можно решить, заменив аналогами LPG форсунки для природного газа — метан.
Процесс замены форсунок несложный; инструкции можно найти в руководстве по установке устройства.
Все работы по доработке оборудования ведутся при выключенном баллоне — он подключается в последнюю очередь. Что еще нужно помнить при подключении варочной панели к газу?
При использовании нескольких цилиндров используйте соединительную рампу, чтобы уменьшить нестабильность топлива и вероятность его замерзания в коробке передач.
Важно проверить работу варочной панели после установки всех компонентов. Сначала для проверки герметичности использовали мыльный раствор. Затем откручиваем вентиль баллона и меняем коробку передач.Если пламя желтое или много сажи, давление можно снизить, ослабив вентиль.
Tenslotte, вам следует пригласить сотрудника Облгаза для подтверждения и записи факта подключения нового оборудования. В будущем услуга будет предоставлена соответствующей компанией.
Можно ли перейти с газовой плиты на электрическую?
Есть разные причины, по которым вы можете захотеть заменить свою газовую плиту на электрическую. Вы можете предпочесть его внешний вид, преимущества безопасности, простоту использования или дизайн, не требующий особого ухода.Электроприборы также стоят значительно дешевле газовых. Этот переключатель включает в себя несколько важных шагов, поэтому вам, вероятно, понадобится помощь электрика.
Газопровод
Нет необходимости полностью снимать трубопровод природного газа. Однако профессионалу следует не только закрыть клапан, но и закрыть трубу крышкой. Этот шаг имеет решающее значение для предотвращения повреждений кухни и угроз безопасности; линия должна быть полностью загерметизирована, чтобы предотвратить утечку газа.
Ваша газовая плита подключается к стандартной розетке на 110 вольт.С другой стороны, электрическая модель потребляет гораздо больше энергии и обычно требует розетки на 220 В. Электротехнические подрядчики должны установить проводку большой емкости при замене розеток 110 В на блоки 220 В, поэтому этот процесс не так прост, как замена одного типа розетки на другой.
Схема
В отличие от газовых приборов, электрические модели нуждаются в специальных цепях с высоким током, поэтому для переключателя может потребоваться модернизация электрической панели. Требования к силе тока зависят от конкретной модели и размера устройства.Если плита имеет варочную панель и духовку, ей, вероятно, потребуется 40 или 50 ампер мощности.
Если возможно, вам, возможно, придется обновить источник электричества в вашем доме. Вам понадобится более мощный генератор, чтобы питать кухню электрическими приборами. Если вы не можете позволить себе это обновление, вы можете использовать оборудование 220 В во время отключений электроэнергии. Дополнительные фотоэлектрические панели могут потребоваться, если в вашем доме используется солнечная энергия.
Подключение
Последний шаг включает подключение электрического провода к новой плите и розетке.Производители обычно не подключают эти шнуры к высоковольтным приборам Omaha, но местный электрик или техник может быстро выполнить эту задачу за вас. Проволока часто продается как отдельный продукт.
Как домовладелец, который переходит с газовой плиты на электрическую, важно знать, как защитить электрические розетки! Без надлежащей защиты они могут нанести вред всем, кто живет в вашем доме. Не допускайте попадания воды! Вы можете попросить водонепроницаемую коробку для защиты любых наружных розеток.
После того, как вы переключитесь на электрическую плиту, у вас могут появиться идеи для новой кофеварки или микроволновой печи. Обновление — это здорово, но имейте в виду, что эти приборы создают много пара, поэтому убедитесь, что у вас нет оборудования под розеткой или рядом с ней!
Вы не уверены, какие приборы нуждаются в ремонте? Обычно их необходимо заменять, если вы используете их каждый день. Если ваш холодильник протекает или продукты быстро портятся, это может быть признаком того, что вам нужно обновить устройство! Или это твоя морозилка? Издает необычные звуки и накапливается наледь? Это несколько признаков того, что он больше не работает.Это ненормально, что ваша микроволновая печь меняет тепло, пора обновить! Если у вас есть другие вопросы о вашей технике Omaha, обязательно обратитесь за советом к специалисту!
Переход с газовой плиты на электрическую, хотя и включает в себя несколько этапов, дает значительные преимущества. Свяжитесь с нами, чтобы начать. Наши сотрудники ускорят этот проект, обеспечив безопасность и защиту вашего дома. Когда вам необходимо установить или отремонтировать бытовую технику, домовладельцы Омахи всегда могут положиться на ServiceOne.
_______________
С нашей командой квалифицированных и вежливых профессионалов в области кондиционирования воздуха ServiceOne мы сделаем ваш дом или бизнес комфортным круглый год! На протяжении более 25 лет компании ServiceOne доверяют предоставление первоклассных услуг по продажам и обслуживанию домов и предприятий в районе метро Омаха / Каунсил-Блафс и в Дубуке, штат Айова. С более чем 90 сотрудниками, готовыми помочь, вы всегда можете доверить нам предоставление 100% удовлетворительного обслуживания. Мы также предлагаем домашнюю гарантию и соглашения об обслуживании, сантехнические услуги, электрические услуги, ремонт бытовой техники и помощь с генераторами, а также с домашней и бизнес-автоматизацией.Для получения дополнительной информации о наших услугах свяжитесь с нами сегодня!
Установка комбинации мойки и варочной панели Dometic
Помимо моей кровати, кухня, наверное, моя любимая часть фургона.
В моей первой сборке у меня была только плита с двумя конфорками и не было раковины, что усложняло приготовление пищи и мытье посуды. Поскольку я в 95% случаев готовлю еду, мне хотелось иметь немного больше свободы в том, что я могу или не готовить (иначе говоря, я не могу приготовить макароны на городской парковке, если вы не хотите сливать свою пасту за пределами своего фургона). и вот решил начать искать более практичное решение.

Так как кухонное пространство очень ограничено, мне действительно нужно было что-то простое и компактное. После небольшого поиска я наткнулся на модель Dometic HSG 2240, очень гладкую комбинацию раковины с двумя конфорками и стеклом.
Комбинация действительно поставляется с руководством пользователя с инструкциями по установке, но я подумал, что небольшое визуальное руководство не повредит!
1. ОТСЛЕЖИВАЙТЕ СВОИ ЛИНИИ
В разделе «Руководство» указаны размеры отверстия, которое нужно вырезать на столешнице.Если вы хорошо учитесь, проверьте их, а затем обведите контур до своей рабочей поверхности. Если вы немного глупы, как я, или просто ленивы, просто используйте саму варочную панель, чтобы обвести линии, а затем продвигайте их примерно на 2 см (как только вы прорежете отверстие, вы сможете подогнать его под варочную панель).
2. ВЫРЕЗАТЬ ОТВЕРСТИЕ
Самый простой способ — распилить столешницу лобзиком. Обратите внимание, что я уже обрезал заднюю часть столешницы, чтобы она соответствовала изгибам стены Kangoo (на это потребовались годы и много проклятий).
3. ПОДГОТОВКА К ВЕРХУ
Убедитесь, что плита подходит. Моя поначалу этого не делала (потому что, конечно, я не следовал правилам, вы можете называть меня бунтарем), поэтому пришлось немного подрезать кое-где, пока я не плотно прилегаю.
4. УПЛОТНЕНИЕ
Прикрепите резиновую ленту, которая идет в комплекте с мойкой / варочной панелью (снимите пленку и прикрепите ее к краю кухонной плиты), затем нанесите какой-нибудь гидроизоляционный материал на рабочую поверхность.Моя столешница сделана из ЛДСП от IKEA, определенно не водостойкая (но дешевая и симпатичная), поэтому я хотел убедиться, что она была супер водонепроницаемой.
5. ИСПОЛЬЗУЕМЫЕ ВИНТЫ
Последний шаг в установке варочной панели — это прикрепление пластиковых скоб по бокам прибора к самой столешнице. Кронштейны затянуты винтами, расположенными в верхней части устройства, поэтому все, что вам нужно сделать, это установить кронштейны и затянуть их (вы поймете, что я имею в виду, когда посмотрите на устройство).
6. ПРОВОД КНОПКИ ЗАЖИГАНИЯ
Подключите кнопку зажигания к источнику питания. Я добавил две маленькие кнопки сбоку на кухне, чтобы включать и выключать кран и кнопку зажигания, но это было всего лишь прихотью, вы можете подключить ее напрямую к своей аккумуляторной батарее.
7. ПОДКЛЮЧИТЕ ГАЗ
Чтобы подсоединить устройство к небольшому баллону с газом, я прикрепил 8-миллиметровую компрессионную форсунку к металлической трубке устройства, а затем прикрепил к нему свой газовый шланг.Вы можете найти полное руководство о том, как я установил газ, в сообщении «Как заправить бензин в вашем фургоне»
Прикрепите кран к устройству с помощью прилагаемых шайб и пластмассового фитинга. Обратите внимание, что смеситель не входит в комплект поставки (если вы не покупаете набор), поэтому вам придется покупать его отдельно.
10. ПОДСОЕДИНИТЕ СТОЧНУЮ ВОДУ
Закрепите дренажные пластиковые фитинги, которые идут в комплекте с агрегатом, и подсоедините сливную трубу с помощью юбочных зажимов.
11. ПОДСОЕДИНИТЕ ТРУБКУ ЧИСТОЙ ВОДЫ
Подсоедините трубу чистой воды к водопроводным патрубкам. В кране у меня два входа: один для горячей воды и один для холодной воды. Я использую только холодную воду, поэтому подключил только одну трубу. Закрепите трубку юбилейными зажимами.
12. ПОДКЛЮЧИТЕСЬ К ВОДНОЙ СИСТЕМЕ
Моя «водная система» состоит из двух простых 15-литровых баков, размещенных под агрегатом. Подключите в соответствии с вашим макетом.
13. НАСЛАЖДАЙТЕСЬ ПЕРВЫМ КОФЕ
И даааааан! У вас есть красивая комбинация кухонных плит, готовая для вас, чтобы вы могли готовить, мыть и делать все эти полезные вещи!
* Этот пост не содержит партнерских ссылок. Партнерские ссылки позволяют мне получать небольшой доход от любой покупки, которую вы делаете через них, БЕЗ дополнительных затрат для вас.

** Мне посчастливилось получить эту комбинацию от компании Dometic.Будьте уверены, что я сам провел исследование и выбрал продукт до того, как узнал, что он будет мне отправлен. Все мнения, безусловно, мои собственные!
ЧТО, вы не знали, что у нас есть канал на Youtube? Подпишитесь сейчас, чтобы смотреть видеоблоги о путешествиях, видеоролики или просто неотразимое лицо Оди.
Как это:
Нравится Загрузка …
Соединения гибких труб для газовой плиты, варочной панели и духовки
Введение
Газовые приборы для приготовления пищи обычно подключаются к источнику питания в жилых помещениях либо через жесткий трубопровод, либо через гибкий шланг, который подключается к самоуплотняющемуся байонетному соединителю, прикрепленному к ткани здания.
Часто возникает вопрос о том, допустимо ли использование гибкого соединения для использования с газовой плитой, поскольку люди (часто включая профессиональных газовых установщиков) утверждают, что это неприемлемо.
Есть несколько часто повторяющихся заблуждений, которые цель данной статьи прояснить.
Правила
Правила в этой области взяты из британского стандарта BS 6172, «Установка и обслуживание бытовой газовой техники (газы 2-го и 3-го семейства) »
Формулировка в BS 6172 (начиная с версий с 2004 г.) гласит:
«11.1.3 Газовая плита должна быть подключена к точке подключения с помощью жестких трубопроводов или, если иное не указано в инструкции производителя инструкция, гибкий соединитель и устройство самоуплотняющейся заглушки в соответствии с BS 669-1 »
Итак, вполне допустимо для использовать как жесткие, так и гибкие трубопроводы на газовых плитах. Единственным исключением является случай, когда производитель варочной панели указал в документации по установке, что использование гибкого соединения не допускается.
Так к чему же путаница?
Существует (очень) старая версия BS 6172, датированная 1982 годом, которая запрещала использование гибких трубопроводов во встроенных духовых шкафах и «вставных конфорках» (т.е.е. варочные поверхности). Он содержал формулировку «Встраиваемые духовые шкафы, вставные конфорки и другие отдельные устройства должны быть подключены к монтажной трубе с помощью жестких или полужестких газовых соединений. Гибкие соединения для бытовых приборов того типа, которые используются с газовыми плитами, не подходят. для этих приборов, поскольку они не предназначены для перемещения покупателем «.
Чтобы еще больше усложнить ситуацию, существуют руководства по эксплуатации некоторых производителей, которые цитируют вышеприведенные устаревшие правила и, следовательно, должны иметь приоритет над текущими правилами.
Установка газовых и электрических плит
Установка всех варочных панелей обычно проста, требуется не больше, чем установка устройства на столешницу. Во всех случаях отверстие для вырезания указано в инструкции пользователя. Мы не рекомендуем вырезать проемы в столешницах на основании технических характеристик брошюры и чтобы установщик проверил изделие перед тем, как сделать вырез в столешнице; это может предотвратить потенциально дорогостоящие ошибки.
На следующем изображении показаны типичные требования к установке, применимые к большинству варочных панелей: —
Обратите внимание, что размеры вырезов для каждой варочной панели показаны в буклете с инструкциями и, в большинстве случаев, в брошюре CDA или на веб-сайте.
Расстояния для каждого продукта различаются, но общие требования следующие: —
Расстояние между варочной панелью и задней стенкой при установке должно быть 50 мм или больше.
Расстояние между варочной панелью и прилегающей вертикальной поверхностью должно превышать 150 мм.
Высота между варочной панелью и вытяжкой над ней должна быть такой, как указано ниже.
Важно!
В инструкциях, прилагаемых к варочной панели, будет указана минимальная высота любого вытяжного устройства, которое должно быть установлено над ней. Та же самая информация предоставляется с экстрактором, и если в инструкциях по экстрактору не указаны особые исключения, то необходимо использовать большую из высот, указанных в двух буклетах с инструкциями.В случае газовых приборов несоблюдение требований к правильной установке может привести к тому, что об установке будет сообщено в RIDDOR, и может задержать любое подтверждение установки.
С января 2008 года закон требует, чтобы газовые плиты, устанавливаемые в многоквартирных домах или квартирах, оснащались устройствами контроля пламени. (Теперь относится ко всем объектам)
Крепление варочной панели к столешнице:
К большинству варочных панелей прилагается ряд фиксирующих зажимов, чтобы удерживать варочную панель на столешнице (некоторые индукционные блоки не снабжены фиксирующими зажимами).Крепежные винты следует затягивать равномерно, желательно вручную; если для этого предполагается использовать электроинструменты, убедитесь, что они настроены на низкий крутящий момент.
Никогда не герметизируйте варочную панель к столешнице силиконовым герметиком. Это может затруднить снятие прибора для ремонта, и в этом нет необходимости.
Вентиляция с индукционной варочной панелью:
Индукционные варочные панели требуют вентиляции и обычно снабжены охлаждающими вентиляторами для предотвращения перегрева внутренней электроники.Это важно учитывать при установке любой духовки под варочной панелью.
Если индукционная плита отключается во время работы, наиболее вероятной причиной является недостаточная вентиляция. Обычно отображается код ошибки, и это объясняется в инструкциях, прилагаемых к варочной панели.
Электрическое подключение
Одна из наиболее частых причин, по которой сервисное обслуживание требуется вскоре после установки, связано с плохим подключением к электросети. Если электрическая плита не работает сразу после установки, весьма вероятно, что она была неправильно подключена к электросети.
В продуктах
CDA обычно используются клеммные колодки с латунными перемычками. Важно, чтобы они использовались и правильно подогнаны. В противном случае может произойти локальный отказ клемм из-за перегрева. Пример одной такой клеммной колодки показан ниже; обычно они встречаются на керамических блоках: —
В этом примере есть 3 токоведущих клеммы, соединенные вместе, и одна нейтраль плюс земля.
Обратите внимание, что некоторые продукты имеют 3 вывода под напряжением и 2 нейтрали
Обратите внимание, что некоторые индукционные варочные панели поставляются с многожильными кабелями; инструкции, прилагаемые к этим продуктам, содержат всю информацию, необходимую для правильного подключения к электросети.
Клеммы для большинства керамических и сплошных плит конфорок предназначены для использования с сетевым кабелем с поперечным сечением 2,5 мм2. Кабель большего размера может не подойти. Если номинальная потребляемая мощность 4- или 5-зонной электрической варочной панели (указанная на паспортной табличке и в инструкциях) ниже 7,5 кВт, вполне приемлемо использование многожильного кабеля CSA 2,5 мм2.
Ни при каких обстоятельствах нельзя устанавливать электрическую плиту (керамическую, индукционную или сплошную) с вилкой на 13 А или ответвлением с предохранителем на 13 А.Все эти плиты следует устанавливать с использованием специальной точки.
Если отдельная печь должна быть подключена к одной и той же электросети, то она должна быть снабжена соответствующим ответвлением с предохранителем, защищенным соответствующим предохранителем.
Газовые соединения
Газовые варочные панели должны быть установлены на жестких медных трубопроводах, а изолирующий кран должен быть обеспечен в месте, доступном после установки. Установщик несет ответственность за соблюдение всех применимых газовых норм.Только зарегистрированный установщик Gas Safe должен подключать газовый прибор к источнику питания.
Наиболее частая проблема с установкой — сообщение об утечке газа. Неизменно это происходит из-за утечки газа в колене, когда один или несколько соединений не были правильно собраны и затянуты. Правильная сборка показана на следующем изображении: —
Убедитесь, что все газовые соединения после установки исправны, используя соответствующие методы обнаружения утечек, но не открытое пламя.Обратите внимание:
Колено (C) должно быть соединено с параллельной резьбой, соединяющейся с штуцером варочной панели (A), с помощью волоконной шайбы (F)
Коническая резьба BSP должна быть подсоединена к медному подводящему трубопроводу.
Как изменить кухонную плиту с электрической на газовую или с газовой на электрическую — Belco Inc.
Частый вопрос, который мы получаем в Belco Electric, касается замены газовой плиты электрической или наоборот.Часто люди покупают новый дом и имеют обыкновение готовить на одном типе плиты, но обнаруживают, что противоположный и незнакомый тип в настоящее время существует на их новой кухне. Что ж, не волнуйтесь, еще не все потеряно!
Давайте сначала рассмотрим замену электроплиты на газовую. Для нормальной работы газовой плиты требуется как электричество, так и газ. Газовые плиты больше не полагаются на запальную лампу для зажигания горелок. Источником воспламенения является электрический воспламенитель, расположенный у каждой горелки.Кроме того, у большинства газовых плит есть электрические часы, а многие из них называются «двухтопливными» плитами с газовыми плитами и встроенной электрической духовкой для выпечки. Это означает, что вам понадобится не только газ, но и электричество для газовой плиты.
Электрический фургон Belco
Преобразование довольно простое, но следует использовать услуги лицензированного электрика или подрядчика по электрике. Требуется всего несколько шагов, чтобы изменить электрическую схему.Практически во всех случаях вы сможете использовать существующий электрический провод от панели выключателя до места расположения печи, поскольку требования к газовой плите будут значительно меньше, чем к старой электроплите. Преобразование потребует замены двухполюсного автоматического выключателя на однополюсный автоматический выключатель для обеспечения 120 вольт, необходимых для газовой плиты. Кроме того, большую электрическую розетку на 240 вольт необходимо заменить стандартной розеткой на 120 вольт, к которой должна подключаться газовая плита.В большинстве случаев вся работа может быть выполнена не более чем за час с минимальными затратами материалов. Конечно, вам нужно будет нанять лицензированного сантехника для установки газопровода, если он еще не существует в желаемом месте.
Переход на электрическую плиту немного сложнее, поскольку существующая электрическая проводка для 120 вольт, необходимых для газовой плиты, не будет поддерживать более высокую потребность в электроэнергии электрической плиты. Этот тип преобразования потребует нового, большего электрического провода, который будет проложен от электрической панели к месту расположения печи.Новый двухполюсный автоматический выключатель также необходимо будет установить в панели выключателя, а новую розетку на 240 вольт необходимо будет установить в месте расположения печи. Для этого вида электромонтажа обязательно требуется лицензированный электрик. В зависимости от расстояния от электрической панели до расположения печи, этот проект может занять от часа до нескольких часов. Кроме того, необходимо нанять лицензированного сантехника, чтобы обеспечить надлежащее перекрытие газовой линии и предотвратить любые утечки.
В любом случае, вы, конечно, не зацикливаетесь на том, чтобы довольствоваться тем или иным типом печи. Замена плиты на желаемый тип — задача, которую можно выполнить, но она требует небольшого планирования перед покупкой нового прибора. Остерегайтесь поставщиков электрических услуг, которые работают с общенациональными прейскурантами или «фиксированными ценами», чтобы рассчитать стоимость для завершения этого типа проекта. Их цена почти всегда будет дороже, чем цена у поставщика услуг, который предлагает вам индивидуальную ставку в зависимости от вашей конкретной ситуации.Универсальный подход редко кому подходит.
Если у вас есть какие-либо вопросы о том, как продолжить замену вашей печи, посетите нашу страницу «Спросите опытного электрика» и для получения помощи с этим или любым другим типом электрического монтажа в Атланте, позвоните нам по телефону (770) 455-4556 .
Фитинги, соединения, слесари, установщики, разъединители
Требуется установить или подключить газовую плиту, духовку или варочную панель Beko?
Любая газовая плита, духовка или варочная панель Beko должна быть установлена сертифицированным инженером по газовой безопасности в соответствии с законом, чтобы гарантировать их правильную установку.
Закажите установку газовой плиты, духовки или варочной панели Beko онлайн.
Что будет делать зарегистрированный инженер по газовой безопасности во время установки вашей газовой плиты, духовки или варочной панели Beko?
Испытание на герметичность, чтобы убедиться в отсутствии утечек газа по всей системе газопровода до и после установки.
Вентиляция / проверка воздуха для обеспечения безопасной работы газовых приборов
БЕСПЛАТНО отключите старую газовую плиту, духовку или варочную панель Beko.
Установите или подключите газовую плиту, плиту или духовку.
Проверка давления газа, чтобы убедиться, что газовые приборы работают при правильном давлении газа.
Осмотрите газовую плиту и элементы управления, чтобы убедиться, что они работают безопасно.
Проверка предохранительных устройств для обеспечения удовлетворительной работы предохранительных устройств
Газовая плита Beko с фиксированной ценой, установка духовки и варочной панели, соединения, фитинги, установщики, разъединения, установщики всего от 67 фунтов стерлингов!
Закажите подключение или отключение газовой плиты, духовки или варочной панели Beko онлайн
Установлено и подключено
плит, варочных панелей и духовок, в том числе:
Энтони Уоррал Томпсон, Бауматик, Беко, Буш, Кэннон, Дипломат, Электролюкс, Флавел, Горенье, Хотпоинт, Хигена, Индезит, Моффат, Нефф, Новый Мир, Паркинсона Коуэн, Филипс, Плиты, Уирпул, Занусси.
Это не может быть проще — для установки вашей газовой плиты, духовки или варочной панели Beko у нашего местного зарегистрированного инженера по газовым сейфам просто позвоните БЕСПЛАТНО по телефону 0800 118 2128, 0203 143 3883 , закажите обратный звонок или, в качестве альтернативы, Закажите газовую плиту, духовку или варочную панель Beko онлайн.
No related posts.
Категория: Разное
Навигация по записям
Как почистить диван без разводов: Как быстро почистить диван в домашних условиях
Чертежи кроватей: Страница не найдена —
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

© 2019 Ассоциация ЖКХ «Развитие» и Компания «ЖКХ Девелопмент». При использовании материалов ссылка на первоисточник обязательна.
2024 © Все права защищены.
