Подключение варочной панели к электросети

Довольно часто, заказав новую кухню со встроенной техникой вы, после монтажа, обнаруживаете, что техника, в том числе варочная панель, не подключена.

Зачастую, монтажники кухонных ганрнитуров не берут на себя ответственность за подключение даже гораздо более простых кухонных электроприборов, которые достаточно просто включить в розетку или же выставляют за эту услугу необоснованно высокую цену.

Сегодня я расскажу, как просто подключить электрическую варочную панель к электросети самостоятельно. Это будет полезно знать не только тем, кто хочет выполнить монтаж своими руками, но и тем, кто хочет полностью контролировать процесс установки плиты мастером.

Итак, после ухода монтажников кухни вы, коре всего, увидите следующую картину:


Либо же варочная поверхность будет вмонтирована в столешницу, но опять же не подключена к сети.


Сейчас мы вместе, пошагово, очень подробно рассмотрим все этапы подключения электрической варочной панели к сети, на примере модели Gorenje ECT6SY2W, чтобы вы могли подключить её сами.



В первую очередь узнаём, какие условия для подключения у нас имеются:

1. Какой электрический кабель проложен на кухню, его марку, сечение и количество жил? (Подробно, какой должна быть электропроводка для электроплиты или варочной панели, мы рассказывали ЗДЕСЬ)

На этом этапе мы выясняем, какой тип подключения нам доступен (Количество фаз, максимальная мощность и т.д.)

В нашем случае, для подключения заложен трехжильный кабель сечением 6мм.кв. Таким образом, нам доступно однофазное подключение плиты, с максимальной мощностью около 9кВт.

2. Смотрим как оформлен вывод электри.ческого кабеля из стены. Обычно бывает несколько вариантов:

— установлена силовая розетка

— установлена распределительная коробка, в которой прячется соединение

— сделан простой электрический вывод из стены

 Таким образом решаем, как именно будем выполнять подключение.

В нашем случае, заранее установлена комбинированная розетка, включающая в себя и силовую розетку для электрической плиты и «евро» розетку для отдельной духовки. Подробнее о монтаже такой розетки мы писали ЗДЕСЬ.

Если у вас будет стоять распределительная коробка, посмотрите ЭТУ нашу статью, в которой подробно расписан аналогичный пример подключения электроплиты.

3. Переходим к осмотру варочной панели. В первую очередь, нас интересует доступные варианты подключения и наличие в комплекте поставки проводов для подсоединения к сети.

Для этого смотрим схему подключения, которая чаще всего располагается рядом с клеммной коробкой, на тыльной стороне.

Наша плита Gorenje поддерживает одно- и двухфазное подключение, это видно из схемы монтажа.



 Кабеля для подключения варочной поверхности к сети в комплекте нет, поэтому его необходимо приобрести отдельно. Какой марки и сечения провод лучше купить, вы узнаете из ЭТОЙ статьи.

В нашем случае, мы будем использовать для монтажа трехжильный провод ПВС сечением 6мм.кв.

Кроме того, так, как у нас для подключения установлен силовой разъем — розетка, заранее подготавливаем шнур питания, устанавливая на него соответствующую силовую вилку, подробнее об этом читайте ЗДЕСЬ.

 Выполнив все эти пункты, можно переходить непосредственно к подключению варочной панели. В нашем случае, необходимо подключить к ней трехжильный питающий провод ПВС с силовой вилкой на конце, которую затем просто воткнуть в розетку.

Главная сложность, в подключении варочной поверхности заключается в том, что очень важно не просто правильно подсоединить провода к разъемам плиты, но и грамотно организовать прокладку питающего кабеля.

У нас в примере, монтаж осложняется тем, что плита располагается в столешнице кухни на стыке напольных кухонных шкафов, при этом сразу под плитой находятся выдвижные ящики и места для прокладки провода остается очень мало. Кроме того, велика вероятность того, что кухонная утварь в выдвижных ящиках, может повредить кабель, в процессе эксплуатации кухни.

Поэтому, в первую очередь, нам необходимо продумать, как удачнее всего проложить провод. Розетка для плиты располагается в цоколе кухни (нижняя часть кухонного гарнитура, в месте расположения ножек напольных шкафов), кабель необходимо протянуть к ней.

Обычно, напольные кухонные шкафы устанавливаются не вплотную к стене, за ними всегда оставляют технологический зазор, вот там, и лучше всего проложить питающий кабель.

Для его защиты от повреждений, мы будем прокладывать провод в электротехнической ПВХ трубе, диаметром 16мм. Для этого делаем сквозное отверстие в задней стенке кухонного шкафа, как показано на изображении ниже.

После чего, устанавливаем варочную плиту на место и снимаем выдвижные ящики шкафа под ней, для того, чтобы удобнее было выполнять монтаж. Теперь становится видно, куда необходимо подвести питающий провод.

Замеряем длину защитной трубы и устанавливаем крепления для неё, прикручивая их к стенке шкафа. Далее, отрезаем кусок ПВХ трубы необходимой длины и фиксируем его в креплениях, предварительно проложив в нем питающий провод.

Второй конец провода, с силовой вилкой, подводится к розетке, в цоколе кухни. Если же ваша силовая розетка, обязательно читайте о том, как можно перенести розетку для электроплиты.

Подготавливаем провода к подключению к контактам варочной панели

. Снимаем защитную изоляцию так, чтобы длины жил хватало для подключения к клеммам. За точку отсчета принимаем фиксатор-скобу, которым зажимается провод. Затем, нам необходимо снять изоляцию с жил, чтобы можно было подключить проводники в клеммам электроплиты.

Так как провод многожильный, крайне желательно обжать его, используя наконечники НШВИ или пропаять. Если же у вас нет для этого специализированного инструмента, продолжайте монтаж, только будьте особенно аккуратны с подключением проводов к клеммам.

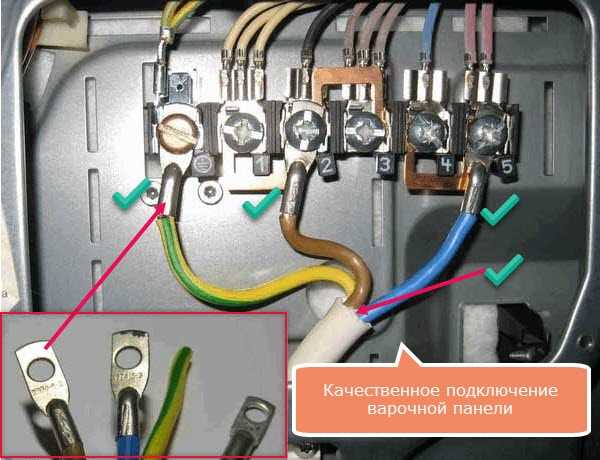

Приступаем к подсоединению проводов к контактам панели. Схема, представленная рядом с клеммной коробкой,  сообщает о всех возможных способах подключения варочной панели Gorenje.

Панель поддерживает одно- и двухфазное подключение, но так как у нас однофазная подводка на кухню, мы выбираем однофазный вариант монтажа (правый вариант на схеме).

Согласно нему:

Клеммы 2 и 3 соединяются перемычкой и к ним подключается фазу (КОРИЧНЫВЫЙ провод). (Перемычка находится в коробке подключения плиты)

 К клемме 4 подключается ноль (СИНИЙ провод).

 К клемме со значком заземления подключаем защитный ноль – заземление (ЖЕЛТО-ЗЕЛЕНЫЙ провод).

После чего, зажимаем провод скобой-фиксатором, как показано на изображении ниже. От надежности крепления провода напрямую зависит безопасность всех соединений в будущем.

Закрываем контакты подключения крышкой и устанавливаем варочную панель на место. На этом её подключение завершено.

Теперь можно подсоединить силовую вилку к разъему розетки и включить варочную поверхность, проверив правильность подключения.

Как видите, ничего особо сложного в монтаже варочной панели нет и вы, вполне, обладая минимальными навыками и инструментом, сможете сделать это сами.

Если же у вас остались вопросы или замечания по подключению и монтажу варочной панели или вы столкнулись с проблемой не описанной в данной статье – обязательно пишите об этом в комментариях, постараюсь оперативно ответить.

Как подключить варочную панель?⭐ Инструкция по подключению газовых, электрических и индукционных панелей

Самостоятельно подключить варочную панель можно, главное, соблюдать безопасность и действовать строго по инструкции. В этой статье поговорим о том, как правильно проводить подключение электрических, индукционных и газовых приборов. А также дадим полезные советы, особенно, когда всё-таки стоит обратиться в службу.

Оглавление

  1. Какие особенности при подключении варочной панели к электросети?
  2. Какой кабель для электроплиты подойдёт?
  3. Какие схемы бывают у варочных панелей?
  4. Как подключить варочную панель к однофазной, двухфазной и трёхфазной сети?
  5. Особенности подключения электрической варочной панели
  6. Особенности подключения индукционной варочной панели
  7. Особенности подключения газовой варочной панели
  8. Советы по выбору розетки для варочной панели
  9. Полезные советы от мастера


Читайте также: Рейтинг лучших газовых варочных панелей

Чем отличается подключение варочной панели к электросети?

Особенности подключения варочной панели к электросети

Первое, о чём стоит упомянуть, по мощности варочная панель приравнивается к плите. Поэтому уже для её установки нужна самостоятельная линия. Вам нужно проложить новый кабель от щитка. Но не забыть про правила ПУЭ. Так, например, при сети с 1 фазой подойдёт кабель из меди 6 мм². Но если сеть трёхфазная, то нужен провод с сечением 2,5 мм².

Важно! Не рекомендуем к одной сети подключать много мощных приборов, возможна перегрузка и поломка.

На линию, проложенную для подключения варочной панели к сети, установите защитный автомат на 32 или 40А.

Остальные нюансы определяет сама техника. Вы можете купить как зависимую панель – монтируется в пре с духовкой, так и независимую, то есть её местоположение на кухне может быть любым. Если панель независимая, то она присоединяется через коробку и через неё же происходит разводка нагревательных зон.

Помните про интегрируемые плиты, в них стоит рапидный нагреватель. И электрическую разводку нужно делать для каждого элемента. И индукционные, их самостоятельно устанавливать сложно, возможно, понадобиться помощь опытного мастера.


Читайте также: Как выбрать варочную панель?

Какой кабель для электроплиты подойдёт?

Кабель для варочной панели

Правильно выбрать кабель важно, чтобы без ошибок подключить варочную панель к электросети. Есть две главные характеристики:

  1. Жилы.
  2. Размер.

Количество жил должно соответствовать количеству контактов на клемме прибора. Обычно, это 3 или 4 жилы. Выбирают 3, когда подключают к сети с 1 фазой и где около 200 Вт.

Если же у вас фазы 2 или даже 3, что равно 380 Вт, то действовать нужно иначе. Правильно будет подключить электрическую варочную панель по схеме, где есть 4 провода. Это поможет снизить напряжение и повысить эффективность работы.

Дальше определитесь с толщиной. Эта характеристика зависит от мощности. Как правило, выбирают 2 и 4 мм². И для приборов с маленькой мощностью не подойдут кабели 6 мм².

И посмотрите на тип и конструкцию. Они бывают мягкие и более жёсткие. Оба варианты подойдут.


Читайте также: Лучшие ионизаторы для воздуха

Важно! Вам ещё понадобится сетевой кабель. Он, как правило, не идёт с прибором, нужно покупать отдельно.

Самые популярные и надёжные:

  • NYM.
  • ВВГНГ.
  • ВВГНГ-LS.

И мастера советуют выбирать мягкие провода, они в меньшей степени нагреваются и гибкие, что делает легче процесс монтажа.


Читайте также: ТОП лучших электродуховок

Какие схемы бывают?

Схемы у варочных панелей

В России правильно подключать варочную панель по одному из стандартов:

  1. Однофазная (220 Вт).
  2. Трёхфазная (380 Вт).

Встречаются жилые площади, где сеть на 220 Вт с 2 фазами. Стоит в них разобраться, чтобы не допустить ошибок. А если вы сомневаетесь или остаются вопросы, то лучше вызвать мастера.

Однофазная чаще бывает в домах, которые строились порядком лет назад. Она бывает двухпроводная или трёхпроводная. И в 220 Вт. В двухпроводной все провода одинакового цвета. И понять фазы помогает пробник или тестер. А вот у трёхпроводных провода разного цвета:

  • Красный, коричневый – фаза.
  • Синий, голубой – ноль.
  • Жёлто-зелёный – земля.

Двухфазная в 220 Вт бывает нечасто. Обычно в новых домах. Фаза обозначается чёрным, ноль – синим, земля – жёлто-зелёным.

В трёхфазной электросети подключения варочной панели провода земли и ноля классического цвета. А фаза бывает жёлтой, красной или зелёной.


Читайте также: Лучшие газовые плиты Гефест

Как подключить варочную панель к однофазной, двухфазной и трёхфазной сети?

Больше всего нюансов, когда нужно подключить к сети в 220 Вт. И ещё становится всё больше не понятно, если число проводов не такое, как число кабелей. Например, такое часто бывает с производителем Hansa, где нужно 6 проводов.

Если у сети 3 линии, решение простое – перемычки. Их можно найти в наборе, купить отдельно или сделать самому.

Подключение варочной панели к однофазной сети

Процесс подсоединения к однофазной сети:

  • Прочитайте инструкцию.
  • Найдите крышку и откройте её.
  • Под крышкой найдите клеммы.
  • Если получается так, что клемм 6, а кабелей в 2 раза меньше, нужно стыковать контакты.
  • Для стыковки соедините 3 провода по фазам. Затем присоедините один нулевой кабель ко второму. Землю не берите. Итого, должно получиться 3 линии.

Если уже есть перемычки, то останется подсоединить провода к контактам прибора.

Важно! Сети с 1 фазой могут быть с 2 проводами. Тогда нужно купить контур для заземления, иначе варочная поверхность скоро сломается после подключения.


Читайте также: Что делать, если не работает духовка?

Двухфазные плиты редкие, иногда люди жалуются, что с ними возникают трудности. Но трудного здесь ничего нет. Если подключаете к сети из 3 фаз, то один кабель изолируйте.

Подключение варочной панели к трехфазной сети

Процесс подсоединения к трёхфазной сети:

  • Первое – подготовка кабеля, в котором 5 проводников и каждый 2,5 мм².
  • Затем проверьте, чтобы в сети не шёл ток. И тогда пользуйтесь перемычкой для 2 нулевых проводов.
  • Фазные провода подсоединяйте к каждой фазе по одному. Схемы из инструкции помогут разобраться детальнее. Цвет проводов зависит от стандарта.
  • Когда фазы 3, то ноль присоединяется сверху, а земля снизу. Фазные занимают середину. При подключении варочной панели к розетке сохраняйте ту же последовательность.


Читайте также: Рейтинг лучших вытяжек для кухни

Особенности подключения электрической варочной панели

Подключение электрической варочной панели

Приборы, работающие от сети, сопровождаются заземлением. При этом не имеет значения, какое количество фаз берётся.

Преимущество в том, что при самостоятельной работе хватит минимальных знаний в электрике. Но если у вас нет и таких, лучше обратиться к специалисту!

Важно учитывать особенности панели, внимательно следовать приложенной инструкции, как правило, все нужные детали есть в комплекте. И соблюдать правила техники безопасности. Для начала выключите электропитание на щитке. Работайте аккуратно и проверяйте результат.

Обычно, современная техника подключается с помощью кабеля с 4 жилами.


Читайте также: Рейтинг лучших микроволновых печей

Особенности подключения индукционной варочной панели

Особенности подключения индукционной варочной панели

Для начала нужно проложить ещё одну линию. А затем установить подрозетник, при этом безошибочно рассчитать высоту.

Важно! От пола до плиты не должно быть больше 90 см.

Дальше для подключения индукционной варочной панели к электросети проведите кабель к щитку. Подсоедините к выключателю. И не забудьте про заземление.

Когда с монтажом подрозетника закончили, зачистите концы кабеля. И присоедините их к клеммам. Дальше монтируйте розетку, вилка подключается к варочной панели по аналогии.

Важно! Соблюдение парности кабелей обязательно.

В конце 3 линии соединяют, как и нулевые провода. И можете закрывать коробку, чтобы посмотреть, включается ли плита.


Читайте также: Лучшие ионизаторы воздуха этого года

Особенности подключения газовой варочной панели

Особенности подключения газовой варочной панели

Газ – это опасное вещество, работайте с ним максимально осторожно, соблюдайте безопасность. Если у вас нет опыта, то лучше пригласить мастера. Также обязательно приглашать газовую службу для выдачи заключения.

Для подключения варочной панели к газу нужно иметь не только технику, но диэлектрическую вставку, шланг, льняную нить. Остальной крепёж, как правило, есть в комплекте.

Из инструментов понадобятся газовый ключ, отвёртка, плоскогубцы. Но если трубу нужно резать, то самостоятельно это делать нельзя! Обращайтесь в службу.

Для подключения встроенной варочной панели вырежьте отверстие в столе. И так как в новом приборе, обычно, есть электроподжиг необходимо установить отдельную розетку.

Для подключения (3,5 кВт) нужны:

  • Кабель с 3 жилами (2,5 мм).
  • Розетка (16А).
  • Отдельное УЗО.
  • Кабель 3*2,5 мм.
  • Вилка.

Чтобы правильно подключить газовую варочную панель, нужен переходник (не больше 2 м). Иногда пользователи выбирают больше 2 м, чем нарушают правила! Мастера рекомендуют выбирать сильфонные шланги, их можно использовать дольше. Диэлектрическая вставка нужна для установки на трубе впереди крана и предохранения.


Читайте также: Лучшие вентиляторы для дома

Если муфта уже стоит, дальше план монтажа такой:

  • Подсоединить шланг с газом к диэлектрику либо трубе. Чтобы было плотно, используйте лён.
  • Внизу панели найдите трубу и в неё вкрутите шланг.

Напоминаем, что все работы нужно согласовать с Горгазом или Облгазом.

В конце подключения газовой варочной поверхности проверьте, нет ли утечки газа. Для этого обработайте стыки мыльным раствором. Если пузырей нет – вы сделали всё правильно.

Советы по выбору розетки для варочной панели

Советы по выбору розетки для варочной панели
  1. Выбирайте силовые розетки. Их изготавливаются из прочной пластмассы, выдерживающей силу тока больше, чем 10А.
  2. В продаже есть розетки на одну фазу (220 Вт) и на две фазы (380 Вт) – не перепутайте.
  3. Если нужно, то можно купить колодку и коробку. Во время монтажа зачистите концы провода, сверните в кольца, куда проденете винты с пластинами.


Читайте также: Лучшие вертикальные пылесосы

Полезные советы от мастера

Полезные советы по подключению варочной панели
  • Проводите монтаж с герметиком для стыков.
  • Розетка должна выдерживать мощность прибора. Иначе его работа будет подвергать вас опасности.
  • Выбирайте розетку из проверенных материалов, не экономьте на этом.
  • Чаще чистите панель, чтобы продлить ей жизнь и предотвратить поломку.
  • Для подключения проводите отдельную линию.
  • А для проверки соединения пользуйтесь мультиметром.
  • При самостоятельном подключении лучше не экспериментировать и не ставить приборы от разных производителей в пару.

Как подключить электрическую плиту самостоятельно

Как правило, процесс подключения печи к сети достаточно прост и ограничивается включением в розетку. Однако немалое количество покупателей предпочитает покупать вместо полного комплекта только рабочую часть – варочную поверхность. Его подключение к электросети несколько сложнее. Не знаете, как подключить электрическую плиту самостоятельно? Мы дадим вам необходимые советы, применимые к технике таких компаний, как Electrolux, Bosch, Gorenie, Zanussi, Hansa, Samsung, Ariston, Siemens и др., которую можно встроить даже в столешницу. Ознакомившись с ценами и форумами, которые предлагают мастера на свои услуги по подключению устройств, вы поймете, что сделать подключение самостоятельно будет гораздо дешевле.

  • Теоретическая часть.
  • Срочные рекомендации
  • Индукционные плиты

Теоретическая часть.

Итак, электрическая плита подключается к специально разветвленной розетке с высоким уровнем заземления мощностью от 25 до 32 А. Что касается проводов, то они должны быть медными, трехжильными, иметь сечение не менее четырех миллиметры. Однако сегодня электропроводка рассчитана на соединение четырехжильных кабелей. Говоря о розетках, которые предназначены для подключения варочных поверхностей, их классифицируют следующим образом:

  • трехконтактный;
  • четырехконтактный.

Руководство по установке

Конечно, если у вас есть готовая вилка, то подключение электрощита значительно упрощается. Но чтобы подключить провод к розетке, нужно знать специфику этого процесса. Допустим, у плиты 4 провода (фаза, фаза, ноль, земля), а в стене 3 провода. Это указывает на то, что плите требуется перемычка между фазами на клеммной колодке для подключения к трехжильному кабелю.

Итак, действуем следующим образом: между черным и коричневым проводом устанавливаем медную перемычку, которая обычно идет в комплекте, после чего одну из фаз подключаем к фазному проводу квартирной проводки (он должен быть черным, коричневым, белый). Что касается заземляющих проводников и земли, то они остаются целыми.

Полученный шнур нуждается в изоляции. Если провода от стены имеют одинаковую цветовую маркировку, то с помощью мультиметра определите, где ноль и фаза.

Важно! Разберите розетку, в которую вы собираетесь подключить электроплиту, и внимательно проверьте, так как в некоторых случаях происходит несоответствие между контактами и проводами плитки, в результате чего после подключения может случиться так, что свечи зажигания либо начнут греметь, таять.

Смотрим видео и учимся наглядно устанавливать и подключать кухонный прибор

Срочные рекомендации

Учтите следующие советы по подключению вашей техники своими руками:

  1. Перед подключением электроплиты необходимо установить УЗО и автомат.
  2. Корпус должен быть заземлен, но не на проводник от другого оборудования, а на те жилы, которые подключаются к клеммам от розетки. Большинство производителей предлагают модели, уже имеющие защитную шину для заземления, которую нужно только подключить к заземляющим проводам квартирной проводки.

Плиты индукционные

Индукционная панель или духовка, об установке которых мы уже писали, можно подключить почти по аналогии с варочной электропанелью. Убедитесь в отсутствии принципиальной разницы, прочитав советы ниже, где речь пойдет о подключении плиты.

  1. Для подключения варочной панели можно использовать провод ПВА подходящего сечения.
  2. Затем откройте панель доступа. Для этого на задней части электроплиты нужно найти прямоугольник, скрытый металлической пластиной. С помощью отвертки открутите его.
  3. Сняв металлическую пластину, найдите клеммы. Сначала вставьте кабельный зажим в отверстие. Шнур должен удерживаться на месте с помощью зажимов. Это необходимо сделать, чтобы электрический провод не выпадал. Затем пропустите шнур через кабельный зажим. Подождите, затягивая винты.
  4. Если хотим подключить духовку устаревшего образца, то там находим 3 провода. В последних моделях их должно быть 4: 2 — фаза, 1 — нейтраль, 1 — земля. Их расположение таково: в центре — нейтральная точка, по двум ее сторонам — фазные провода, под ней — точка заземления. Перед соединением проводов между собой убедитесь в наличии медной полоски, которая обычно соединяет заземляющие провода с нейтральными. Увидев, просто устраните его. Фазы необходимо соединить перемычкой, как мы сказали выше в инструкции по подключению электроплиты.
  5. Необходимым процессом при подключении к варочной электропанели является соединение шнуров. Из них черный и красный – это фазные провода, зеленый – заземление, а синий – нейтраль. Перед подключением проводов открутите места соединения и вместо них подключите провод. Сначала подключите кабель зеленого цвета, затем синего, затем уже оставшегося (красного или коричневого от перемычки).
  6. Затем убедитесь, что шнур натянут. Не желательно, чтобы он был перетянут или болтался.
  7. Отличие электроплиты от газовой в том, что для управления первой требуется компьютерная схема, которая имеется в технике последних поколений.

Обратите внимание, прочно ли выполнено соединение, иначе оно может не выдержать автомат, и вам придется ремонтировать не только устройство, но и всю проводку. Также следует отметить, что установку электроплиты можно производить без вилки, напрямую в сеть. Для этого проведите отдельную линию от распределительной коробки.

Понятная инструкция по установке модели Electrolux

В этой статье мы наглядно объяснили вам, как самостоятельно подключить электрическую плиту. Надеемся, что вы правильно выполните поставленные задачи и добьетесь положительного результата.

Читайте также:

  • Набор инструментов для электрика
  • Как сделать заземление в квартире
  • Почему срабатывает автоматический выключатель

Инструкция по установке

Смотрим видео и учимся наглядно устанавливать и подключать кухонный прибор

Понятная инструкция по подключению модели Electrolux

Опубликовано: Обновлено: 06.11.2017 Пока без коментариев

Как подключить электрическую духовку и варочную поверхность

Электрические плиты и духовки часто используются на домашней кухне. При этом выбор типа печи не зависит от наличия газа в доме. Однако это мощные электроприборы и рекомендации по их подключению необходимо соблюдать. Следует отметить, что электропроводка должна быть рассчитана на мощность этих потребителей во избежание аварийных ситуаций. В этой статье мы поговорим о тонкостях подключения к сети кухонного электрооборудования.

Определитесь с моделью

Если у вас установлена ​​и электрическая духовка, и варочная панель, первое, что вам нужно сделать, это определиться с моделями и рекомендациями производителей. На что обращать внимание при подключении:

1. В некоторых случаях плита и духовка подключаются независимо друг от друга, но если это модели из комплекта одного производителя, то нужно смотреть в инструкции, может и стоит быть на связи.

2. Подключение шнура к электроплите, в зависимости от производителя шнур может быть съемным или несъемным. В моделях со встроенным шнуром Бош такой есть, заменить нет возможности, он закреплен в пластине, если нужно будет его удлинить, то придется его обрезать и подключать с помощью клеммников, гильз или другим способом.


Подключение к сети

Обычно бытовые розетки выдерживают ток до 16А, такой ток потребляют приборы мощностью до 3,5 кВт. Поэтому, если мощность вашей плиты и электрической духовки находится в этом диапазоне, то можно подключать к розетке.

Мощные платы могут потребовать наличия трехфазного ввода, если это не так, то придется выходить из положения изменением подключения ТЭНов, включив все параллельно. Тогда мощность, скорее всего, выйдет за пределы 3,5 кВт. Затем нужно подключить провода напрямую к автомату с током до 32А. Подбирается в соответствии с реальным потреблением и небольшим запасом (20-40% будет более чем достаточно), подойдет автоматический выключатель с маркировкой типа С32.

Стоит отметить, что есть вилки на 32А, они довольно большие по размеру, а их штырьки имеют необычную круглую форму, и прямоугольную. Подключаются следующим образом:

Схема подключения для разного количества фаз и величины напряжений должны быть указаны на корпусе устройства или в инструкции. Типа такие:

Обратите внимание, что каждый из контактов пронумерован, а на схеме указано, где должны быть установлены перемычки.

В нижней или верхней части на задней стороне обычно имеется окно, через которое осуществляется подключение.

Перемычки могут быть установлены по вашему усмотрению, в соответствии с распространенным типом сети в конкретном регионе. Обратите внимание на фото, под провода уже установлены заводские медные перемычки похожие на шины, но лучше лишний раз убедиться.

В примере на фото каждая из клемм пронумерована. Если таких перемычек нет, сделайте их сами из кусочков проволоки. На фото провода подключены напрямую к клеммам, но лучше это делать с помощью круглых клемм (кабельных наконечников).

Это может выглядеть так:

Запомните:

На кухне, особенно возле плиты, обычно жарко и влажно, это усугубляет работу как кабелей, так и самих приборов. Отсюда повышенный риск поражения электрическим током.

В любом случае подключение должно производиться через УЗО, а корпус крайне желательно заземлить.

Для подключения электроплиты и духовки можно использовать как гибкие кабели, так и монолитные, например, ВВГ 3х2,5 и другие подходящие.

Не подсоединяйте использованный кабель. Как правильно подобрать сечение кабеля под конкретную нагрузку Ранее на сайте была опубликована статья.

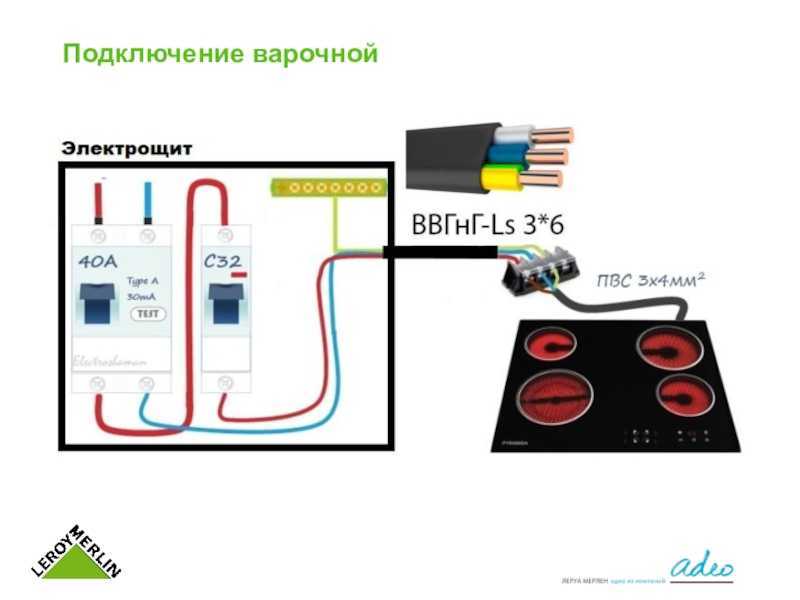

Схема подключения электроплиты через УЗО и автомат к однофазной и трехфазной электросети представлена ​​ниже:

Что нельзя делать при подключении электроплиты: советы и рекомендации

Если при ремонте на кухне вы не предусмотрели замену электропроводки, то должны четко осознавать, что старые алюминиевые кабели не рассчитаны на такие нагрузки, даже если ранее также были установлены электроплиты и духовки. Рекомендуется использовать медь, чтобы не прокладывать кабель в стене, после отделочных работ его можно прокладывать наружными способами, например, в кабель-канале.

Линия должна идти прямо от автомата открывания и к ней подключаются только электроплита и духовка.

Нельзя подключать плиту и духовку одновременно через тройники или удлинители — ничего не получится.

Если переподключаете старую электроплиту — замените вилку, возможно она старого образца и уже изношена. Это не займет ни времени, ни финансовых средств, но улучшит контакт и снизит нагрев розетки, а это избавит вас от проблем в будущем.

Установка

Встраиваемые модели сейчас очень популярны. Они прекрасно вписываются в комплект кухонной мебели, но нужно учитывать габариты, чтобы все шло хорошо. Стоит сказать, что просто задвинуть электрическую духовку вместо кухонного стола не получится. Необходимо выдерживать небольшие допуски для нормального функционирования устройств. Они также выполняют роль вентиляции, охлаждая корпус.

На изображении ниже показаны приблизительные размеры:

  • расстояние от дна духовки до пола 5-8 см;

  • от боковых стенок корпусной и кухонной мебели — 5 см;

  • между задней стенкой и стеной — 4 см.

Вывод

Подытожим — как подключить электрическую духовку и варочную панель:

1. От вводного автомата должен идти отдельный кабель питания, больше к нему ничего не подключается.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
