Как подключить проходной выключатель с трех мест: как подключить на 3 выхода с подсветкой и без, зачем это нужно и в чем особенность — Концессии и государственно-частное партнерство в ЖКХ

Содержание

как подключить на 3 выхода с подсветкой и без, зачем это нужно и в чем особенность

Выключатель с трех мест пользуется популярностью за счет комфорта, который создает в доме, а также возможной экономии электроэнергии. Достаточно подобрать правильную модель и произвести монтаж.

Выключатель с трех мест – современное решение управление светом

Электроэнергия и прочие ресурсы растут в цене, а появление современных технологий позволяет значительно экономить. Так во многоэтажных или многоквартирных домах уже используют выключатели на 3 точки. Во-первых, это комфортно, ведь не нужно спускаться на первый этаж, чтобы выключить свет, а во-вторых, это реальная экономия. Если подобрать правильный прибор и грамотно установить.

Когда применяется выключатель с трех мест?

На лестнице, чтобы разместить один вверху, второй на этаже. Включили свет, поднялись на верхний этаж и выключили.
Один устанавливается на входе в спальню, остальные с левой и правой стороны кровати.
В коридоре.

В частных коттеджах и на дачах, чтобы осветить дорожку.

Типы выключателя на 3 точки

Выключатели с трех мест представлены двумя типа изделий: проходными и перекрестными. Последние не могут использоваться без первых. По принципу работы перекрестные делятся на:

Клавишные.
Поворотные. Для замыкания контактов используется поворотный механизм. Представлены разнообразным дизайном и обойдутся дороже обычных.

С учетом монтажа перекрестные делятся на:

Накладные. Монтаж производится поверх стены, не требует создания в стене выемки для установки блока. Если отделка помещения не запланирована, то такой вариант идеален. Вот только такие модели недостаточно надежные, ведь подвержены внешним факторам.;

Встроенные. Устанавливаются в стену, подходят для работ по разведению проводки во всех типах зданий. Предварительно готовится отверстие в стене по размерам коробки переключателя.

Проходной

В проходном выключателе в отличие от классической модели встроено три контакта и механизм, который объединяет их работу. Главное преимущество изделия – возможность проводить включение или выключение с двух, трёх или более точек. Второе наименование такого выключателя «перекидной» или «дублирующий».

Конструкция проходного выключателя с двумя клавишами напоминает два независимых друг от друга одноклавишных выключателя, но с шестью контактами. Внешне проходной от обычного выключателя не отличить, если бы не специальное обозначение на нем.

Перекрестный

Перекрестные модели с 4 контактами, что позволяет одновременно подключить два контакта. В отличие от проходных, перекрестные модели не могут использоваться самостоятельно. Их устанавливают в комплекте с проходными, на схемах обозначают идентично.

Напоминают такие модели два спаянных одноклавишных выключателя. Специальными металлическими перемычками соединены контакты. Всего одна кнопка выключателя отвечает за работу системы контактов. При необходимости перекрестную модель можно сделать самому.

Подключение выключателя на 3 точки

Еще на этапе строительства важно разработать электрическую схему и продумать ее монтаж. Необходимо учесть все места, где будет располагаться прибор для контроля освещения с 3-х точек. Речь идет о длинных коридорах, лестницах, подвальных помещениях. Если монтаж будет проводиться собственными силами, специалисты рекомендуют сначала объединить проводами 2 проходных выключателя и лампочку. Такой подход позволяет запомнить, какими контактами и как производилось подсоединение.

При монтаже переключатели устанавливаются так, чтобы в выключенном виде клавиши находились в одном направлении.

Проходной

Для подключения схемы из трех точек понадобится два переключателя на два направления и один перекрестный вариант.

Проходные переключатели в подобных схемах устанавливаются вначале и в самом конце. Число осветительных приборов при этом не ограничено, но с появлением каждого последующего требуется разводка в распредкоробке, что приводит к еще большему количеству проводов.

Принципы подключения следующие:

Проходной переключатель соединяется с клеммами перекрестного. Замыкает цепочку осветительный прибор. Фазовый провод к входному контакту, а тот что от светильника, тянется к щитку.

К проходным переключателям ведется трехжильный провод, а к перекрестным – четырехжильный.

Проходные и перекрестные варианты работают при номинальных показателях тока 6, 10 и 16А.

Перекрестный

Нулевой провод протягивается от щитка в распределительную коробку. На контакты лампы его перекидывают только с разветвителя.
Фазный кабель протягивается из щитка, рабочий провод отводится на контакты выключателя.
Разветвительная коробка позволяет произвести последовательное соединение контактов. Фаза кидается на перекрестный выключатель, который устанавливается между двумя проходными моделями. Потом фаза кидается и на второй проходной.
От второго проходного выключателя ведется кабель для подсоединения ламп.

Завершающим этапом станет монтаж распределительной коробки на стену. Устанавливается поверх стены или монтируется в стену.

Советы безопасности

На щитке отключается электроэнергия при работе с любыми осветительными устройствами.

Индикаторной отверткой проверьте наличие тока в сети.
Если щит на лестничной площадке, повесьте объявление о том, что ведутся работы и перед совершением манипуляций с проводом, проверяйте наличие тока.
Используйте защитные перчатки с изоляцией, которые защитят от удара током.

При штроблении используется защитная одежда.

Проходные и перекрестные модели – лучшее решение для организации освещения в доме. А продуманная и грамотно спланированная схема размещения позволит обеспечить максимальный комфорт в доме. Выбирая подобные приборы, экономить на существующих моделях не стоит. Регулировка света с нескольких независимых точек – это комфорт и экономия электроэнергии. При этом такие устройства проработают дольше, чем любые датчики движения и хлопковые выключатели.

Полезное видео

Ничего не найдено для Apple Touch Icon Png

Выключатели

Правильный подбор расцепителя автоматического выключателя защитит электрооборудование, СБТ и разводку распределительной сети от перегруза

Электрооборудование и безопасность

Теплые полы – это не роскошь, а комфорт. При наличии в семье маленьких детей

Светильники

Виды точечных светильников, их предназначение для ПВХ потолков и ГКЛ конструкций.

Правильный монтаж с

Электрооборудование и безопасность

Популярность инфракрасного пола растет за счет его преимуществ над другими вариантами. Благодаря современным технологиям

Светильники

Точечные светильники – споты улучшают яркость освещения, без возникновения теней. Равномерно распределив их по

Розетки

Выбор розетки и выключателя необходимо проводить с учетом специфики использования помещения, репутации производителя соответствующего

Ничего не найдено для Apple Touch Icon Png

Выключатели

Электрооборудование и безопасность

Теплые полы – это не роскошь, а комфорт. При наличии в семье маленьких детей

Светильники

Виды точечных светильников, их предназначение для ПВХ потолков и ГКЛ конструкций. Правильный монтаж с

Электрооборудование и безопасность

Светильники

Розетки

Проходной выключатель — схема подключения на 3 точки

Раньше всё было проще, жили в стандартных домах со стандартной электроосветительной сетью. Зашли в комнату, нажали клавишу выключателя, свет появился, при выходе обратно отключили. Сейчас всё чаще в городских квартирах и загородных домах интерьер проектируют дизайнеры, а у них может быть такое видение вашего будущего жилища, что весьма актуальным станет вопрос управления одними и теми же светильниками из нескольких мест. В таком случае на помощь придёт проходной выключатель. Схема подключения на 3 точки считается не слишком сложной и при этом максимально комфортной. Поговорим о ней более подробно, когда и где она применяется, как подключить всё самому и что для этого потребуется?

Где применить такую схему?

Проходные выключатели придумали для того, чтобы на одни и те же осветительные приборы (или их группы), размещённые в длинных коридорах или больших по площади помещениях, можно было подавать и снимать напряжение из разных точек.

Схема подключения проходного выключателя именно из трёх мест чаще всего используется при следующих обстоятельствах:

Когда имеются длинные коридоры, откуда есть выходы в несколько разных комнат или помещений. На входе в такой коридор освещение включается одним выключателем, а дальше где-то посередине установлен второй, а в конце помещения третий коммутационный аппарат. С их помощью можно отключать освещение из той точки, где вы находитесь на данный момент, а не возвращаться для этого в начало коридора.
В загородных домах для освещения приусадебного участка или двора. Например, при выходе из дома установлен один переключатель, которым включаются светильники во дворе. А два других установлены на каких-то дворовых постройках (гараж, сарай), дойдя до которых можно отключить освещение.
В многоквартирных домах на три этажа. При входе на первый этаж включили свет во всём подъезде, поднявшись на второй либо третий этаж, отключили. В данном случае схема подключения проходных выключателей позволяет существенно экономить электричество, ведь зачастую бывает, что свет в подъездах горит сутками напролёт.
Когда большая детская комната имеет несколько спальных мест. Всего устанавливается три выключателя: один при входе в комнату, два других возле детских кроватей. Зайдя в спальню, ребёнок включает свет, доходит до своего спального места, ложится в кровать и отключает освещение.
В загородных домах с помощью проходного выключателя с трёх мест можно управлять освещением лестничных пролётов или маршей. Один аппарат установлен внизу в начале лестницы, при подъёме им включается освещение всего марша. Поднявшись на второй этаж, установлен другой выключатель, с помощью которого свет отключается. А третий расположен выше, где лестница подходит к чердаку, чтобы поднявшись туда отключить освещение всего марша и не наматывать лишние киловатты, пока вы будете заниматься своими делами в чердачном помещении.

Вариантов на самом деле ещё очень много, мы рассмотрели самые популярные, но и из этого видно, насколько схема подключения проходного выключателя с 3-х мест сделает нашу жизнь комфортнее.

Схема коммутации

В чём особенность?

Внешне проходной коммутационный аппарат похож на обыкновенный, но это пока не начнёте внимательно изучать его устройство.

У обычного аппарата есть два контакта – входной и выходной, при нажатии на клавишу они замыкаются или размыкаются между собой, таким образом создавая электрическую цепь либо разрывая её.

У проходного выключателя три контакта – один общий входной и два на выходе. Внутри контактной части расположен перекидной элемент, который никогда не находится в промежуточном положении посередине. При нажатии на клавишу, происходит его переключение на одну или на вторую цепь, таким образом он соединяет общий входной контакт с одним либо с другим выходящим.

Вариант тройного контроля освещения предусматривает использование перекрёстного выключателя. Его конструктивная особенность в том, что имеется четыре контактные точки (две входных и две выходных).

Подключение перекрёстного выключателя всегда выполняется посередине между проходными. Одна пара его контактов соединяется с выходящими контактами первого проходного устройства, вторая пара соответственно с выходящими контактами другого проходного переключателя.

Имейте в виду, что при подключении выключателей из 3 разных мест на одну группу освещения, все три коммутационных аппарата дублируют действия друг друга. В связи с этим у их клавиш не будет чётко обозначенных положений «включено», «отключено», всякий раз они могут находиться в разных позициях.

Принцип работы проходного и перекрестного выключателей подробно и доступно показан в видео от Алексея Земскова:

Что потребуется?

Для производства электромонтажных работ приобретите такие материалы:

распределительная коробка;
осветительный прибор;
проходные выключатели – 2 шт.;
перекрёстный переключатель;
подрозетники – 3 шт.;
2-х, 3-х и 4-х жильный провод.

Также при работе у вас под рукой всегда должны быть такие инструменты:

Электрическая коммутация

Перед началом работ не забывайте о своей безопасности, отключите автомат питающей сети, проверьте, что отсутствует напряжение, и только потом приступайте к монтажным и коммутационным действиям с электропроводкой.

В распределительную коробку должно подходить пять проводов:

2-х жильный – ноль и фаза от питающей сети;
2-х жильный – ноль и фаза от осветительного прибора;
3-х жильный – от одного проходного выключателя;
3-х жильный – от второго проходного выключателя;
4-х жильный – от перекрёстного выключателя.

Если ваш светильник конструктивно должен заземляться, то понадобится провод с тремя жилами и для подключения осветительного прибора, и для питающей сети (фаза, земля и ноль).

Каждое соединение необходимо выполнять в распределительной коробке, это удобно – в одном месте коммутировать сразу несколько участков электропроводки. Сама коробка выполняет функцию промежуточного звена между питающей сетью и проходными переключателями.

А теперь давайте подключаться, нет ничего сложного, главное, будьте внимательны:

Сначала соединяется нулевой провод из питающей сети с нулевой жилой провода, идущего на светильник.
Фазный провод из питающей сети соедините с жилой, идущей на общий входящий контакт первого проходного выключателя.
Теперь пара проводов от выходящих контактов первого проходного выключателя подключается к любой одной паре проводов перекрёстного аппарата.
Абсолютно аналогичная коммутация производится и со вторым проходным выключателем. Его пара проводов от выходящих контактов соединяется с оставшейся парой проводов перекрёстного аппарата.
Осталось соединить фазу светильника с жилой общего входящего контакта на втором проходном выключателе.

Произведите соответствующие подсоединения жил на контактах переключателей и в патроне осветительного прибора (фаза и ноль).

Советуем, сначала опробовать работу собранной схемы, а потом только изолировать места скруток, дабы точно увидеть, что всё сделано верно. Включите автомат от источника питания, и опробуйте действие переключателей. Любым из трёх коммутационных аппаратов лампочка включается, и отключается. Всё действует правильно? Тогда завершайте работы. Снова отключите напряжение, заизолируйте места скруток при помощи изоленты, закрепите защитные крышки и клавиши на выключателях.

Аналогичным образом выполняется схема подключения двухклавишного проходного выключателя, только в этой ситуации понадобится установить два перекрёстных устройства.

Можно подключать в схему управления светильниками и четвёртый переключатель, и пятый, тогда получится контролировать ещё большее пространство, например подъездное освещение многоэтажного дома. Конечно, в таких случаях схема будет сложнее. Но если вы поняли сам принцип на рассмотренной схеме управления из трёх мест, справиться с большим количеством точек у вас тоже получится.

Подборка видео

В этом видео показана работа двух проходных и перекидного выключателей на специально собранном стенде:

Еще одно подробное описание той же схемы, только выключатели соединяются напрямую:

И практический пример — монтаж трех выключателей в длинном коридоре:

принцип работы, схема подключения переключателя

Рост цен на электроэнергию заставил людей задуматься о необходимости экономии. Использовать простые выключатели для освещения лестниц в многоквартирных и в частных домах с несколькими этажами не очень удобно. Это связано с тем, что приходится возвращаться к месту установки устройства. Для повышения комфорта в таких местах часто используется проходной выключатель на 3 точки.

Принцип работы устройства

Внешне это устройство практически не отличается от классического. Однако схема подключения проходных выключателей из 3 мест несколько сложнее. Различие между ними заключается в количестве контактов. Если у обычного прибора их два, то у проходного — три. При этом два из них являются общими. Следует помнить, что во всех схемах подсоединения используется минимум два таких устройства.

Принцип работы переключателя проходного типа довольно прост — после нажатия на клавишу контакт входа замыкается с одним из выходов. Таким образом, выключатель проходного типа имеет сразу два рабочих положения, а промежуточные — отсутствуют. Так как во время работы устройства происходит простое переключение контактов, то его можно отнести к группе переключателей.

Работать с изделиями известных брендов проще, так как на их корпусе есть схема подключения. Дешевые китайские устройства, с этой точки зрения, менее привлекательны и при их подсоединении придется прозвонить клеммы. Некоторые производители во время изготовления могут спутать контакты и при неправильном подключении схема не будет работать.

Чтобы прозвонить проходной переключатель, можно использовать стрелочный либо цифровой прибор. Если применяется цифровой, то его предстоит перевести в соответствующий режим, который используется для определения короткозамкнутых участков электроцепей. При замыкании клемм электронный прибор подаст звуковой сигнал, а указатель стрелочного должен отклониться до упора вправо.

Прибор, с помощью которого можно управлять освещением из трех точек, позволит сделать систему уличного и внутридомового освещения практичной. Также он может стать отличным выбором для владельцев частных многоэтажных домов. Этот вариант управления светильниками вполне может использоваться и в помещениях, имеющих несколько спальных мест, чтобы выключать свет, не вставая с кровати.

Проходной выключатель схема подключения на 3 точки

Любой выключатель в помещении располагается таким образом, чтобы им было удобно пользоваться, даже в темноте. Никто ведь не устанавливает его в дальнем конце комнаты, он должен быть на входе, «под рукой». Исключение составляет коридор или прихожая. Если выключатель установлен на входе в квартиру, то как погасить свет, когда вы выходите из коридора? Приходится возвращаться к его началу, а затем идти в темноте: это небезопасно.

Если ваша прихожая или коридор достаточно длинные, можно установить двойной или даже тройной проходной выключатель. Все точки будут равнозначными, при включении (выключении) любой клавиши, соответственно загорается (гаснет) освещение.

Единственное неудобство: у таких приспособлений нет фиксированного положения «вкл» или «выкл». Все зависит от соседних коммутационных блоков. То есть, запоминать: «вверх» — включить, а «вниз» — выключить, бессмысленно.

Разумеется, никакой магии тут нет. Схема подключения проходного выключателя с 3-х мест отработана, и успешно реализуется своими руками. Единственное условие — придется купить специальные коммутационные блоки, и достаточный запас проводов. Каждый проходной выключатель оснащен инструкцией, в которую входит схема подключения на 3 точки. На тыльной стороне обязательно присутствует маркировка с различными способами подключения.

Общие принципы работы проходных выключателей

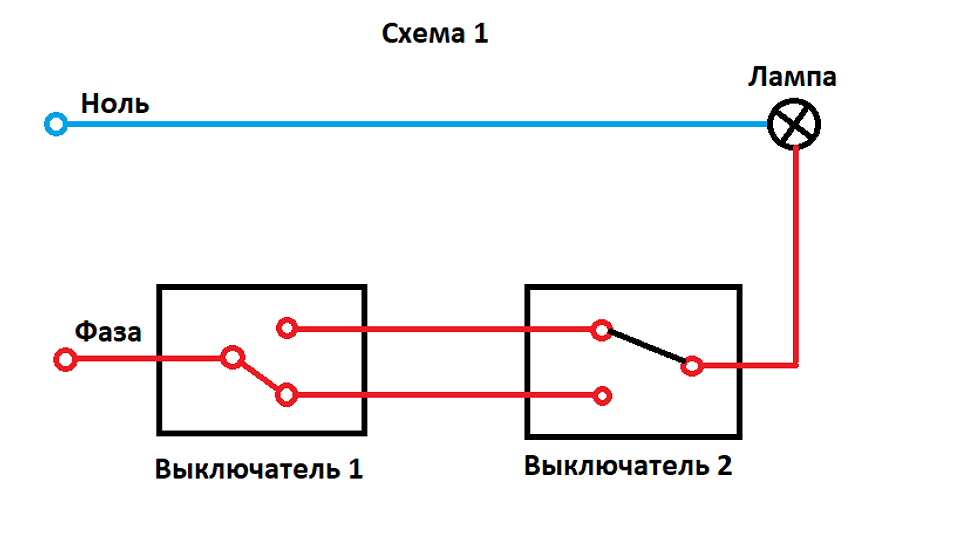

Чтобы понять, как работает схема, рассмотрим основные ее элементы на примере двух точек включения (самая распространенная):

Вместо выключателя в классическом понимании (прибор, размыкающий цепь), используется переключатель. То есть, с одной стороны два контакта, а с другой — один. При этом фаза (которая подается на светоточку), не коммутируется на один из выходов, а наоборот, заводится на оба контакта, с одной стороны.
Цепь будет замкнутой в том случае, когда оба переключателя находятся в одном положении. То есть, или обе клавиши вверх, или обе клавиши вниз. Один из коммутаторов условно считается входным, на него приходит фазный питающий провод. В зависимости от положения клавиши, напряжение подается на один из выходных контактов, которые в свою очередь соединяются со входной парой второго коммутатора (выходного). На схеме хорошо видно, в каком случае цепь замкнута, а в каком разомкнута.
Практически это работает следующим образом: вы подходите к началу коридора, включаете освещение. Пройдя до конца, вы с помощью второго коммутатора гасите свет. Двигаясь в обратном направлении, вы просто переводите клавиши в другое положение, сохраняя тот же алгоритм.

На предыдущей схеме было показано, как организовать схему с помощью распределительной коробки. Это правильный способ, но он приводит к перерасходу кабеля: линии дублируются, появляются дополнительные клеммные группы. Соединить переключатели можно напрямую, если позволяет конфигурация комнаты.

Система работает так же точно, только вам придется протянуть горизонтальный провод между выключателями. При этом не нужно монтировать распределительную коробку и прокладывать «лишние» провода.

Подключение проходных переключателей с 3-х мест

Если вы разобрались с принципом работы двухточечной схемы, проще будет понять подключение в одну цепь сразу 3 коммутационных устройств. Довольно часто требуется смонтировать проходной выключатель с трех мест. Например, большая прихожая с выходом в три коридора, длинный проход с ответвлением посередине. Или лестница на второй и третий этажи, с общим освещением пролетов. В каждой точке должен быть коммутатор, с помощью которого можно управлять одной светоточкой. Разумеется, требуется соблюдение общего правила: включив освещение в одном месте, вы можете погасить его в любом другом.

При такой организации питания, одинаковые устройства не подойдут. В крайних точках (это условное понятие, только для реализации схемного решения) устанавливаются переключатели. Так же, как и в двухточечной схеме. В центре монтируется так называемый проходной коммутатор с 4 контактами.

Важно! Если переключатели можно использовать как в многоточечной, так и в классической схеме, проходные выключатели имеют одно предназначение.

При таком подключении крайние коммутаторы работают по схеме двух точек, но включение света также зависит от положения проходного переключателя. Принципиальное отличие от двухточечной системы — свет зажигается не только в том случае, когда крайние выключатели находятся в разных положениях. Проходной коммутатор перенаправляет фазу от верхнего контакта входного выключателя на нижний контакт выходного, и наоборот. Для наглядности изобразим фазный провод разными цветами:

Все клавиши в положение «вниз», свет не горит. Включаем коммутатор №1: по черной линии, фаза проходит через всю цепь, источник света зажигается.
Далее нам необходимо погасить свет в районе выключателя №2. Переводим клавишу в положение «вверх», (№1 также вверху), черная линия размыкается, на входе красной линии фазы нет. Свет погас.
Переводим клавишу выключателя №3 в положение «вверх». Замыкается цепь красной линии, свет зажегся. Для того, чтобы он погас, достаточно перевести любой из коммутаторов в другое положение.

Схема выглядит несколько мудрено, однако работает исправно, и главное — безопасно. Все манипуляции происходят лишь с фазным концом, замыкание исключено. Опять же, можно выполнить монтаж с помощью распределительной коробки, или напрямую соединить коммутаторы проводами. Во втором случае, экономия кабеля налицо.

Если возникнет необходимость создания дополнительных точек включения, используются проходные коммутаторы с 6 контактами.

Количество таких устройств неограниченно, схема подачи электроэнергии работает по такому же принципу. Любой из коммутаторов может подать напряжение на световую точку, либо выключить свет.

Трехклавишный проходной выключатель

Такой коммутатор на самом деле проходным не является, и не может быть использован в схеме освещения с несколькими точками включения. Многие начинающие электрики (не профессиональные) путают эти понятия, и пытаются организовать проходную схему на трехклавишнике.

Монтажная схема явно дает понять, что проходное включение невозможно. Фазный провод на входе один, никакого перебрасывания линии на так называемые «крайние» коммутаторы не будет.

Обычно с помощью таких выключателей организовывают сложную многоуровневую схему освещения на люстре. Однако можно подключить к нему несколько световых точек:

В одной комнате (или коридоре) — для освещения разных рабочих зон. При этом источники света могут быть различной мощности.
В разных комнатах, на каждую клавишу заводится отдельный светильник.

При этом важно соблюдать главный принцип: размыкается фазный проводник, ноль постоянно заведен на источник света.

Итог

Если вам не совсем понятен принцип сложных коммутаций, просто соедините провода по одной из предложенных схем. При первом включении обязательно используйте защитный автомат: в случае ошибки он защитит цепь от короткого замыкания.

Видео по теме

Схема подключения проходного выключателя с 3х мест

Традиционная схема подключения проходного выключателя с 3х мест не сложна в выполнении, но предполагает обязательное соблюдение правил самостоятельного подсоединения.

Такой вариант подключения является оптимальным при наличии определенной конфигурации помещений.

Подключение проходного выключателя из 3 х мест

Проходного типа выключатели представляют собой удобные и функциональные переключатели, которые в процессе воздействия на клавишу, способны выполнить переброс главного контакта между двумя другими.

Принципиальным отличием подключения переключателя проходного типа от установки классических двухполюсных устройств являются следующие параметры:

последовательное подключение коммутаторов друг к другу;
замена процесса размыкания переключением фазы;
входных контактов в два раза меньше, чем выходных;
парные полюса на коммутаторах в обязательном порядке должны «смотреть» друг на друга.

Электромонтажные работы, связанные с самостоятельной установкой выключателя проходного типа с трёх мест, характерно соблюдением схемы, представленной соединительной коробкой, лампочками, а также выключателями и проводами.

В качестве источника освещения могут использоваться светильники с традиционными лампочками накаливания, энергосберегающие или светодиодные приборы.

Проходные переключатели, также известные, как перекидные, дублирующие и лестничные выключатели, по внешнему виду не имеют существенных отличий от обычных изделий, но позволяют управлять освещением с разных мест.
Где применяется система трех выключателей?
Обустройство прибора, позволяющего выполнять управление различного типа светильниками в трех разных точках, позволяет обеспечить практичность и экономичность эксплуатации системы внутридомового и уличного освещения. Это оптимальный вариант в многоэтажных частных домовладениях.
Рациональным является использование такой системы электрической проводки для освещения придомовой территории или приусадебного участка в условиях загородного домовладения.
Схема соединения выключателей между собой: посередине — крестовой с 4 контактами для соединения остальных переключателей
Также подобный вариант часто применяется в помещениях с несколькими спальными местами, что позволяет управлять освещением, не вставая с кровати.
Допускается использование такой системы в качестве лестничной подсветки и для освещения подъездов.
Применение схемы подключения выключателя проходного типа с трёх мест является наиболее удобным, практичным и экономным при обустройстве системы освещения.
Принцип перекрестного отсоединителя
Перекрестного типа выключатели очень похожи внешним видом на традиционное и популярное одноклавишное устройство, а основная разница состоит в наличии внутри корпуса четырех клемм. Название «перекрестный» обусловлено двумя электрическими линиями, которые переключаются.
Перекрестные отсоединители способствуют одновременному разъединению первого и второго выключателя, после чего осуществляется их синхронное соединение. Именно перемещением контактов объясняется зажигание и выключение источников света.
Подключение проходного выключателя схема с трех мест
Количество точек варьирует, но при большом их количестве значительно осложняется коммутация всех элементов внутри распределительной коробки.
Особого внимания требует грамотное подсоединение концов электрических кабелей, что гарантирует бесперебойную работоспособность и безопасность эксплуатации всей системы.
Элементы и составные части схемы подключения
Прежде чем приступить к самостоятельному подключению прибора управления освещением с трёх мест, необходимо приобрести основные расходные материалы, представленные:
соединительной коробкой;
светильниками с обычными лампами накаливания, светодиодными или энергосберегающими осветительными приборами;
парой переключателей проходного типа;
переключателем перекрестного типа;
электрическими проводами.
Инструкция по подключению тройного выключателя
Выключатели, которые могут быть задействованы в обустройстве системы — перекидные, дублирующие или лестничные, удобнее и практичнее традиционных устройств, но несколько сложнее в монтаже своими руками. Допускается установка одно- или двухклавишных устройств.
Первый вариант имеет три контакта. Кроме всего прочего, в процессе монтажа потребуется использовать набор отверток и гаечных ключей, монтажный нож и пассатижи, а также бокорезы.
При необходимости выполнить внутреннюю проводку требуется подготовить перфоратор и дрель с алмазным кругом, а для внешней установки используются традиционные кабель-каналы или гофрированная труба.
Тройной проходной выключатель – схема подключения
Стандартная схема включения, согласно которой монтируются устройства в трех точках, незначительно отличается от двухточечной установки.
Перекрестный переключатель имеет в схеме следующую функциональную нагрузку:
транзисторный аппарат, не взаимодействующий с парой других включателей осветительных приборов;
самостоятельный аппарат, размыкающий схему и обеспечивающий работоспособность части осветительных приборов.
Если выключатель проходного типа, устанавливаемый для пары точек, предполагает применение трёхжильного электрического кабеля, то для обустройства третьей точки используется пять контактов.
В этом случае пара контактов подсоединяется к одному из маршевых выключателей, а еще пара — для подведения ко второму устройству. Свободный прибор используется в качестве транзитного устройства.
Важно помнить, что присутствующий в схеме подключения транзитный контакт является обязательным, так как используется для включения в электрическую цепь и обеспечения работоспособности третьей точки подключения.
Монтаж
Процесс самостоятельного подключения выполняется в соответствии со следующими рекомендациями:
определение на проходном устройстве места расположения общей клеммы;
подведение к первому выключателю, установленному рядом с распределительной коробкой, «фазы» и последующая фиксация на общей клемме при помощи оранжевого или красного провода;
подсоединение к выходным клеммам внутри проходного выключателя пары оставшихся свободных проводов;
подведение ко второму выключателю кабеля и последующая фиксация его в соответствии с цветовой маркировкой;
подсоединение внутри распределительной коробки оранжевого или красного провода от второго переключателя к «фазе» осветительного прибора;
подсоединение внутри распределительной коробки двух свободных проводов к кабельной жиле от первого переключателя в соответствии с цветовой маркировкой.
Монтаж трехклавишного выключателя
На заключительном этапе необходимо выполнить подсоединение кабельной жилы «ноль» и «земля» внутри распределительной коробки к однотипному по назначению проводу, который затем заводится в осветительный прибор.
После того, как будет полностью выполнено соединение, необходимо тщательно подтянуть все скрутки, при необходимости выполнить лужение, а также заизолировать оголенные участки кабеля.
В быту используются не только понижающие, но и повышающие трансформаторы. Как из 12 вольт сделать 220 и в каких случаях это может быть необходимо, читайте внимательно.
О том, как проверить работоспособность конденсатора при помощи мультиметра, читайте на этой странице и следуйте инструкции.
Необходимость установки выключателей проходного типа обуславливается особенностями помещения, в котором установлены светильники, требующие регулирования работы из разных точек.
Грамотная установка обеспечивает удобство и комфорт эксплуатации, а при необходимости есть возможность усовершенствовать систему и задействовать даже большее количество точек.
Видео на тему
, электрические — Добавить дополнительные цепи после 3-позиционного переключателя
Вот какая у вас проводка на основе вашего описания. Обратите внимание, что я пошел дальше и пометил провода для их функцией : черный / белый для подачи питания / нейтрали, желтый для путешественников и красный для включения. Я делаю это по-настоящему цветным скотчем; ты тоже можешь.
Вы хотите запитать дополнительные нагрузки, и они потребуют горячего / нейтрального питания (черный / белый). Вы хотите это от крайнего правого переключателя.
Как видите, ни горячего, ни нейтрального там нет.
Если вы вернетесь к лампе, вы можете выбрать нейтраль, но это не поможет. Вы должны полностью перейти к левому переключателю, чтобы переключиться на горячий / нейтральный.
Я рекомендую проложить кабель / 2 от левого переключателя. На самом деле нецелесообразно «переносить это» в другой кабель; Вам понадобится специальный кабель / 4 для продвижения горячего от левого переключателя к лампе и кабель unobtanium / 5, чтобы подвести его к правому переключателю вместе с другими цепями, которые вам нужны.
Hail Mary play: умные переключатели
Другой вариант — оставить 3-проводную кабельную разводку на месте, но выбросить все электромеханические 3-сторонние переключатели и использовать интеллектуальные переключатели и интеллектуальные модули для управления лампой. Они общаются друг с другом посредством радиоволн или передачи сигналов по линиям электропередач, что значительно сокращает количество необходимых проводов. Однако каждому интеллектуальному коммутатору требуется питание 24 часа в сутки, 7 дней в неделю, что требует подачи горячего / нейтрального питания к каждому месту коммутатора, в том числе и к правильному.Обычно это можно сделать с помощью трех проводов, уже проложенных в стене; они своего рода дизайн для этого.
Питание от нескольких выключателей
Это очень опасно. Самая важная часть — это , вы должны поддерживать все нейтралы, соответствующие горячим точкам партнеров . Таким образом, не может просто объединить всех нейтралов в группу , вы должны объединить только те нейтральные, которые обслуживаются одним и тем же «горячим». Для этого нужно, чтобы вы были невероятно привередливы, маркировали каждый провод каким-либо образом лентой.Это действительно огромная боль. Я делаю это в THHN / кабелепроводе, но поэтому у меня есть серый нейтральный провод и лента 10 цветов. Если вы не любите «привередничать», не загружайте одну и ту же коробку из 2 выключателей , потому что вы потеряете рассудок, пытаясь отслеживать все это, и создадите небезопасную ситуацию, которая приведет к срабатыванию GFCI.
Общие сведения о трехпозиционных электрических переключателях
Настенный трехпозиционный выключатель — это распространенный тип выключателя света, который позволяет управлять потолочным светильником или другим электрическим оборудованием из двух разных мест в комнате. Например, в коридоре или большой комнате установка трехпозиционных переключателей на обоих концах позволяет включать и выключать светильник из обоих мест. Трехпозиционные переключатели всегда используются парами и включают специальные соединения проводки.
Что такое трехпозиционный переключатель?
Трехпозиционный переключатель — это вариант стандартного однополюсного переключателя , который управляет светом только из одного места. Трехпозиционные переключатели управляют осветительной арматурой из двух точек в комнате.
Другой тип — четырехпозиционный переключатель, который используется вместе с двумя трехпозиционными переключателями для управления освещением из более чем двух мест. Эту конфигурацию можно использовать в домах с открытой планировкой или на больших кухнях или в больших комнатах, где центральный банк осветительных приборов может управляться более чем с двух точек входа.
Смотреть сейчас: объяснение 5 основных типов электрических переключателей
Трехходовой переключатель с винтовыми зажимами
Если вы изучите трехпозиционный переключатель, вы заметите несколько отличий от стандартных однополюсных переключателей. Во-первых, корпус переключателя будет толще и крупнее, чем у однополюсного переключателя. Кроме того, на рычаге тумблера трехпозиционного переключателя нет маркировки ВКЛ-ВЫКЛ, которая есть на однополюсном переключателе. Это потому, что переключатель может включать или выключать свет в любом положении, в зависимости от положения другого трехпозиционного переключателя в паре.
Самая большая разница между типами переключателей заключается в винтовых клеммах. В то время как стандартные однополюсные переключатели имеют две винтовые клеммы на одной стороне переключателя и третью зеленую винтовую клемму заземления, подключенную к металлической ленте, трехпозиционные переключатели имеют три винтовых клеммы и винт заземления.
Одна из винтовых клемм имеет более темный цвет, чем две другие клеммы. Более темный вывод известен как общее соединение коммутатора. В зависимости от того, где будет находиться переключатель в схеме схемы, цель этого общего подключения — подавать электрический ток от источника питания (коробки автоматического выключателя) либо к одному из переключателей, либо передавать ток дальше от второго переключателя. к светильнику.
Две другие винтовые клеммы на корпусе переключателя обычно окрашены в цвет латуни и используются для подключения проводов цепи, которые проходят между двумя трехпозиционными переключателями.Они известны как бегущие клеммы , а провода, проходящие между переключателями, известны как бегущие провода .
В схемной ситуации бегущие провода обычно имеют черную и красную изоляцию. Когда переключатели установлены, эти провода позволяют электрическому току проходить между переключателями — или они прерывают прохождение цепи, чтобы выключить светильник. В любой момент, когда светильник включен, мощность может течь через черный или красный путевой провод.Это будет варьироваться в зависимости от положения рычагов переключателя.
Соединение проводов трехходового переключателя
Трехпозиционные переключатели имеют разные способы подключения в зависимости от марки переключателя. Коммутатор также может иметь несколько способов подключения проводов. У всех переключателей сбоку есть винты, но у некоторых также есть отверстия для плотной посадки или прорези, в которые можно вставить провод. Третьи поставляются с подпружиненным пазом для быстрого монтажа рядом с винтовыми клеммами, которые предназначены для удержания проводов на месте.
Хотя эти нажимные фитинги или щелевые фитинги могут быть самым быстрым способом подключения переключателя, этот метод не рекомендуется, поскольку он обычно менее безопасен. Профессиональные электрики, которые хотят избежать обратных звонков, всегда используют винтовые клеммы, которые редко откручиваются.
Советы по замене трехпозиционных переключателей
Трехпозиционные переключатели сложно установить, особенно для домашних мастеров, которые заменяют неисправный переключатель. Одна из наиболее частых проблем — неправильная разводка из-за подключения проводов схемы к неправильным винтовым клеммам.Очень легко перепутать проводку трехпозиционного переключателя при замене трехпозиционного переключателя, особенно потому, что в старых системах проводки стандартная цветовая кодировка проводов может выглядеть иначе, чем в более новых установках.
Лучший способ правильно выполнить проводку — это пометить провода, прежде чем снимать их со старого переключателя. Провод, подключенный к общей винтовой клемме , является наиболее важным для маркировки. Он всегда должен подключаться к клеммному винту самого темного цвета.Поместив на провод цветной кусок ленты или этикетку, вы легко найдете его при подключении нового переключателя.
Также рекомендуется удалять и повторно подключать по одному проводу при замене переключателей. Выполняя это по одному проводу за раз, вы можете убедиться, что подключаете новый коммутатор правильно. Однако иногда это может быть сложно, если провода цепи в настенной коробке слишком короткие — в этом случае маркировка проводов имеет важное значение.
Подключение трехпозиционного переключателя
| Как подключить трехпозиционные переключатели
На этих схемах показано, как подключить пару трехпозиционных переключателей света в трех различных ситуациях.
Трехсторонние переключатели света управляют светом из двух мест, например, с обоих концов лестницы или коридора.
Трехпозиционный выключатель устроен и подключен немного иначе, чем обычный однополюсный выключатель света. Во-первых, на переключателе нет надписей «ВЫКЛ.» И «ВКЛ.», А также верха и низа. Также есть еще один терминал. Вместо двух клеммных винтов и винта заземления, как у обычного («однополюсного») выключателя света, трехпозиционный переключатель имеет три клеммных винта и винт заземления.
Примечание. Многие современные переключатели имеют отверстия для вставки проводов вместо винтов, фиксирующих провода на месте. Тем не менее принцип тот же.
На большинстве трехпозиционных переключателей две клеммы одного цвета (обычно серебряные или латунные), а третья клемма, называемая «общей клеммой», имеет другой, часто более темный цвет.
Не все трехпозиционные переключатели имеют эти клеммы, расположенные в одинаковой конфигурации, поэтому при подключении необходимо обращать внимание на их цвета (и инструкции, прилагаемые к упаковке).
Переключатель, показанный здесь, имеет серебряный и золотой винты напротив друг друга и бронзовый винт в третьем положении. Зеленый винт на одном конце предназначен для заземляющего провода.
При замене существующего трехпозиционного переключателя света обязательно вставьте провода в соответствующие винтовые клеммы. Положите кусок ленты на провод, идущий к винту общей клеммы. Два других провода можно подключить к любой из идентичных клемм.
На рисунках ниже показано грубое подключение в каждой из этих ситуаций.
Обратите внимание, что на этих схемах предполагается, что вы соблюдаете все рекомендуемые методы безопасной установки электрических цепей.
Всегда отключайте питание цепи перед работой с оголенными проводами.
Как работает трехпозиционный переключатель
Важно понимать, что выключатель света предназначен для прерывания «горячего» провода, когда он выключен.
Имея это в виду, белый провод от источника питания всегда идет непрерывно к осветительной арматуре, а оголенные провода заземления всегда прикрепляются к винтам заземления. Но «горячий» или «заряженный» провод, идущий от источника питания, проходит через переключатели.
У трехпозиционного переключателя пара переключателей соединяется тремя проводами — двумя черными «бегущими» проводами и третьим «общим» проводом.
При включении питания схемы любой из них может быть «горячим», в зависимости от того, как переключены переключатели.
Поскольку неметаллический электрический кабель «3 провода с землей», такой как Romex, часто используется для подключения переключателей, во время установки часто вносятся небольшие изменения.Этот тип кабеля содержит белый провод, который должен служить черным проводом. По этой причине белый провод окрашен или заклеен черной лентой, чтобы идентифицировать его как черный (горячий) провод, когда кабель используется для соединения двух трехпозиционных переключателей и фонарей.
Как подключить трехпозиционные переключатели
Существует три основных способа настройки трехпозиционных переключателей для управления одним или несколькими фонарями. Правильный выбор для вас будет зависеть от того, где питание входит в цепь (на одном из переключателей или на осветительной арматуре), а также от расположения переключателей и ламп.
Обратите внимание: все переключатели с зеленым заземляющим винтом или проводом должны быть заземлены на металлическую распределительную коробку или на оголенный или зеленый провод заземления цепи.
A) Провода от источника питания могут сначала входить в одну распределительную коробку, затем идти к свету, а затем заканчиваться на другом переключателе. Обратите внимание на эту иллюстрацию, что входящий белый провод проходит через первую распределительную коробку и заканчивается у осветительной арматуры.
Подключение трехпозиционного переключателя, при котором питание подключается к первому переключателю, а затем к свету .
B) Провода от источника питания могут сначала войти в коробку осветительной арматуры, пройти оттуда к одному переключателю, а затем подключить этот переключатель к другому переключателю. В этой конфигурации входящий белый провод подключается непосредственно к осветительной арматуре. Черный провод подключается к белому проводу с лентой, который проходит через первую распределительную коробку и подключается к общей клемме на втором переключателе. Затем красный и черный путешественники подключают парные терминалы путешественников к обоим переключателям.
Подключение трехпозиционного переключателя, при котором питание идет напрямую на свет .

C) Провода от источника питания идут от переключателя к переключателю, и затем идут к свету. В этой конфигурации питание поступает на первый переключатель, а осветительный прибор размещается после второго переключателя.
Белый провод, соединенный гайками в каждой распределительной коробке, идет непрерывно от источника до осветительной арматуры. Заряженный черный провод подключается к общей клемме первого переключателя, а затем парные путешественники переносят его к парным клеммам второго переключателя. Общий вывод второго переключателя отправляет черный провод на светильник.
Подключение трехпозиционного переключателя, при котором питание начинается с одного переключателя и идет ко второму переключателю перед переходом к свету.
Получите предварительно экранированную локальную электрическую проводку Pro
О Доне Вандерворте
Дон Вандерворт накопил опыт более 30 лет, работая редактором по зданиям Sunset Books, старшим редактором домашнего журнала, автором более 30 книги по благоустройству дома и автор бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году.
Схема подключения трехпозиционного переключателя
Уважаемый г-н Электрик: Мне нужна схема подключения трехпозиционного переключателя. У меня на кухне есть два переключателя, которые управляют одним светом. Я не уверен, что это трехпозиционные переключатели или двухпозиционные переключатели света. Я обнаружил, что один переключатель должен всегда оставаться в верхнем положении, чтобы другой включал свет.Как мне диагностировать и исправить это?
Ответ: Существует несколько способов подключения трехпозиционного переключателя. Одна диаграмма вверху, остальные внизу. Двухсторонние электрические выключатели света и трехсторонние выключатели света — это одно и то же, просто они имеют разные названия в зависимости от страны. Я предполагаю, что один из ваших трехпозиционных переключателей сломался. ПРИМЕЧАНИЕ. Текстовые ссылки ниже ведут к соответствующим продуктам на Amazon.com и EBay.
Из-за того, что в этом конкретном типе проводки переключателя несколько горячих проводов, любителю может быть немного сложно диагностировать, какой трехпозиционный переключатель вышел из строя.Предлагаю вам сменить один переключатель. Если это не поможет, измените другой.
В любом случае рекомендуется заменить оба переключателя одновременно. , так как другой может вскоре выйти из строя. Будьте очень осторожны, идентифицируя провода LINE и LOAD, ПЕРЕД отключением переключателей. Обычно я снимаю один провод со старого переключателя и кладу его на новый переключатель, а затем повторяю с другими проводами.
Не отсоединяйте сразу все провода от одного переключателя, а затем пытайтесь выяснить, что такое каждый провод.Обратите внимание на цвет винтовых клемм на старом переключателе. Один винтовой зажим будет другого цвета и помечен как «Общий». К этому винту будет подключен провод ЛИНИИ или НАГРУЗКИ.
Задняя сторона двух трехпозиционных переключателей со стрелками, указывающими на общую клемму
Спасибо John S. за фотографию выше, изображающую общие клеммы на трехпозиционных переключателях. Общие клеммы — это клеммы разного цвета, используемые для LINE и LOAD. Латунные клеммные винты без надписей предназначены для подключения путешественников.
Вы не можете полагаться на цветную схему соединений , чтобы выяснить, какова функция каждого провода в существующей установке трехпозиционного переключателя. Первоначальные установщики использовали любые материалы и методы проводки, которые были приемлемы во время установки.
Существуют старые установки трехпозиционного электрического переключателя, которые не соответствуют принятой в отрасли практике или требованиям электротехнических правил. Вот почему важно определить функцию проводов 3-х полюсных электрических выключателей освещения.
Замена 3-позиционного переключателя на интеллектуальный коммутатор WiFi может быть сложной задачей. Для питания интеллектуального переключателя вам понадобится нейтральный провод. Нельзя использовать заземляющий провод вместо нейтрали. Кроме того, может потребоваться внести некоторые изменения в другой трехпозиционный переключатель в цепи.
Скорее всего, нужно будет соединить НАГРУЗКУ и одного бегунка вместе, в то время как другой бегунок будет закрыт проволочной гайкой. Все интеллектуальные переключатели отличаются друг от друга, и вы должны следовать инструкциям производителя по установке.
Все схемы подключения трехпозиционного переключателя и двухпозиционного переключателя имеют одинаковые основные компоненты: Провода, состоящие из ЛИНИИ, НАГРУЗКИ, нейтрали, пары ходовых и двух трехпозиционных переключателей. Если вы пытаетесь устранить неполадки в работе трехпозиционного переключателя, вам необходимо определить функцию каждого провода. Сделайте это перед тем, как отсоединить провода от переключателей.
Провод LINE обычно легче всего идентифицировать, поскольку он всегда горячий. Он должен быть подключен к обычному медному или черному винту на одном из трехпозиционных переключателей.Другой трехпозиционный переключатель будет иметь провод НАГРУЗКИ, подключенный к общему медному или черному винту. Тестер напряжения подходит для проверки токоведущих проводов с нейтралью и / или заземлением.
Спереди и сзади два идентичных трехпозиционных переключателя.
Обратите внимание на один черный винт на каждом из вышеуказанных трехпозиционных переключателей. Только провод НАГРУЗКИ или ЛИНИЯ заканчивается на общем черном винте. Зеленый винт предназначен только для заземления, и к нему должен быть подключен один провод заземления.
Amazon продает много 3-ходовых коммутаторов
Можно просто заменить переключатели без необходимости определять функцию каждого проводника. В этом случае вы просто снимаете один провод за раз и подключаете его к той же клемме на новом переключателе. Обратите внимание на цвет винтовых клемм на старом и новом переключателях. Проверьте заднюю часть старого переключателя на наличие клеммы «Общий».
Для старых проводов, цвет которых не очень различим, я использую цветную изоленту для обозначения проводов.Это очень полезно и значительно упрощает замену в следующий раз, когда потребуется заменить переключатели. У меня на грузовике всегда есть черная, белая, красная, зеленая и синяя изолента.
Между каждым трехпозиционным переключателем находится пара «Travelers» , которые подключены к латунным клеммам без маркировки. Путевые провода взаимозаменяемы между двумя клеммными винтами цвета латуни.
На одном из трехпозиционных переключателей ЛИНИЯ или горячий провод подключается к общей медной или черной винтовой клемме.На другом трехпозиционном переключателе провод НАГРУЗКИ (НАГРУЗКА — это провод, подающий питание на осветительный прибор) подключается к общей медной или черной винтовой клемме.
Ниже представлена простая трехпозиционная схема, которую можно применить ко всем соединениям трехпозиционного электрического переключателя света. Это только схема подключения, а не фактический метод подключения, используемый для установки 3-позиционного переключателя.
Схема подключения трехпозиционного переключателя. Два очень старых трехпозиционных переключателя.
На фотографии выше изображены два очень старых трехпозиционных переключателя. Винтовые клеммы были на передней панели переключателей много-много лет назад. Было небезопасно располагать электрические клеммы под напряжением так близко к металлической настенной пластине. Я лично видел несколько случаев, когда металлическая настенная пластина контактировала с токоведущими клеммами и создавала короткое замыкание, приводившее к срабатыванию автоматического выключателя.
ДРУГИЕ СХЕМЫ СОЕДИНЕНИЙ ТРЕХСТОРОННЕГО ПЕРЕКЛЮЧАТЕЛЯ
Существует несколько способов подключения трехпозиционного переключателя , которые можно использовать, и обычно установщик определяет, какой способ лучше всего подходит для его или ее целей.В некоторых странах трехпозиционный переключатель называется двусторонним переключателем. Национальный электротехнический кодекс требует, чтобы нейтральный провод (белый провод) был установлен в большинстве мест переключателей света, однако статья 404-2 (C) требует наличия нейтрали только в одном месте трехпозиционного переключателя.
Я думаю, что наиболее распространенный метод, используемый для подключения набора трехпозиционных переключателей, — это подвести двухпроводной кабель LINE к одной распределительной коробке и подвести двухпроводной кабель НАГРУЗКИ к другой распределительной коробке. Затем между двумя трехполюсными распределительными коробками устанавливается трехжильный кабель с заземлением .Этот метод изображен на диаграмме вверху этого поста.
В распределительной коробке LINE черный провод двухпроводного кабеля LINE подключается к общей медной или черной винтовой клемме на трехпозиционном переключателе. Красный и черный провода (Travelers) трехжильного кабеля подключаются к латунным клеммам трехпозиционного переключателя. Неважно, какой путешественник на каком латунном терминале едет.
Белый нейтральный провод LINE подключается к белому проводу кабеля 14/3.На другом конце белая нейтраль НАГРУЗКИ подключена к белому проводу кабеля 14/3. В распределительной коробке НАГРУЗКИ черный провод двухпроводного кабеля НАГРУЗКИ подключается к общей медной или черной клемме на трехпозиционном переключателе. Белый провод НАГРУЗКИ подключается к белому проводу трехжильного кабеля. Красный и черный путешественники в трехпроводном кабеле подключаются к латунным клеммам трехпозиционного переключателя.
Вышеупомянутый метод хорош, поскольку он обеспечивает наличие белого нейтрального провода LINE на каждой распределительной коробке.Кроме того, для этого метода требуется только трехжильный кабель (с заземлением) между переключателями.
Не все существующие установки трехпозиционного переключателя имеют одинаковые цвета проводов. Перед заменой трех- и двусторонних переключателей света важно идентифицировать провода LINE и LOAD. Обратите внимание, какие провода подключены к общим медным или черным винтовым клеммам.
Вариантом вышеупомянутой схемы подключения трех- и двухпозиционного переключателя является объединение всех кабелей в одну настенную распределительную коробку, как показано на схеме ниже, и ответвление оттуда к каждому переключателю и осветительной арматуре.ЛИНИЯ и НАГРУЗКА объединены в одну электрическую коробку с трехпозиционным переключателем. Оттуда нужно будет установить 3-проводной кабель (2 дорожки, заземление и повторно идентифицированный белый провод) или кабелепровод ко второму трехпозиционному переключателю.
Если белый провод не используется в качестве нейтрального, его необходимо заменить на другой цвет. Во втором трехпозиционном переключателе черный провод должен быть подключен к общей медной или черной винтовой клемме переключателя.
Голый или зеленый провод подключается к металлической распределительной коробке с помощью крепежного винта 10/32 и к зеленому винту на трехпозиционном переключателе.Оголенный или зеленый заземляющий провод на этих схемах подключения не показан для упрощения. Электрическая коробка должна быть достаточно большой, чтобы вместить количество проводов. См. Статью 314 Национального электротехнического кодекса (NFPA 70) относительно требований к пространству.
Схема подключения трехпозиционного переключателя с ЛИНИЕЙ и НАГРУЗКОЙ в одной распределительной коробке.
На приведенной выше диаграмме белый провод должен быть повторно идентифицирован как горячий провод в каждом месте переключателя. Белый провод между переключателями не используется как нейтраль.
Пример подключения трехпозиционного переключателя с ЛИНИЕЙ и НАГРУЗКОЙ в одной квадратной электрической коробке 4 ″.
На фотографии выше зеленая стрелка указывает на горячий провод LINE , подключенный к черному проводу кабеля 14/3, который идет к другому трехпозиционному переключателю. Синяя стрелка указывает на провод НАГРУЗКИ, который будет подключен к общей клемме черного или красного цвета на трехпозиционном переключателе света, который будет установлен в этой коробке.
Красный и синий провода в этой установке — путешественники.Это было добавлено к существующей установке, в которой был только один однополюсный настенный выключатель наверху лестницы в подвал для освещения подвала. Домовладелец хотел установить дополнительный выключатель в подвале.
На фотографии ниже показана проводка в другом месте 3-позиционного переключателя, который изначально был однополюсным переключателем.
Подключение трех- и двухпозиционного переключателя без нагрузки или подачи линии в распределительную коробку.
Черный провод под напряжением в электрическом блоке выше подсоединяется другим концом к черному проводу LINE и подключается к общему черному или красному винту на трехпозиционном переключателе.Белый провод обмотан синей изолентой, чтобы показать, что это не нейтральный провод, а проводник. Красный провод — другой путешественник. Путешественники подключаются к двум латунным винтовым клеммам на трехпозиционном переключателе.
Когда белый провод используется в качестве путевой, его цвет необходимо изменить в соответствии со статьей 310.110 (C). Можно использовать любой цвет, кроме белого, серого или зеленого. Дополнительный зажим в верхней части этой распределительной коробки необходимо удалить, поскольку он считается одним дополнительным проводом (статья 314.16 (В) (2).
В первой распределительной коробке черный провод, который был проложен ко второму трехпозиционному переключателю, можно подключить либо к черному проводу НАГРУЗКИ, либо к черному проводу ЛИНИИ. Черный провод LINE или провод НАГРУЗКИ, который не подключен ко второму трехпозиционному переключателю, подключается к общей медной или черной клемме первого трехпозиционного переключателя.
Белые нейтральные провода LINE и LOAD должны быть соединены вместе. Путевые провода от второго переключателя подключаются к тем же двум латунным клеммам на первом переключателе.
Заземляющие провода должны быть соединены вместе, и один или два гибких провода, подключенных из этого пучка, должны быть подключены к металлической коробке с помощью крепежного винта 10/32 и к зеленой винтовой клемме на трехпозиционном переключателе.
Другой пример альтернативного метода трехсторонней разводки — это подвести все кабели к электрической коробке потолочного светильника. Оттуда необходимо будет проложить трехжильный кабель или кабелепровод к одному из трехпозиционных переключателей.Четырехпроводной кабель с заземлением или кабелепровод должен быть проложен в другом месте трехпозиционного переключателя, как того требует кодекс, чтобы иметь белый нейтральный проводник в одной из распределительных коробок.
Для размещения всех проводов в этой конкретной установке трехпозиционного переключателя потребуется потолочная электрическая коробка большего размера. При использовании провода №14 требуется минимум 24 кубических дюйма. См. Таблицы 314.16 (A) и (B). Для каждого провода №14 требуется два кубических дюйма.
Обновление в Национальном электротехническом кодексе 2020 года требует, чтобы все электрические коробки потолочного освещения, в которых может быть установлен потолочный вентилятор, были рассчитаны на поддержку потолочного вентилятора .См. Статью 314.27 (C).
Схема подключения 3-позиционного переключателя, на которой показаны все провода в потолочной распределительной коробке.
У каждого переключателя на приведенной выше схеме подключения трехпозиционного переключателя черный провод подключается к общему медному или черному винту. В электрической коробке потолочного светильника один черный провод от трехпозиционного переключателя подключается к черному проводу НАГРУЗКИ на светильнике. Черный провод от другого трехполюсника подключается к черному проводу LINE. Белый нейтральный провод LINE подключается к светильнику.
Путешественники в распределительной коробке потолочного освещения соединяются по цвету. Основания соединяются между собой, к металлической коробке, а также к светильнику. Электрическая распределительная коробка на потолке должна быть очень большой, чтобы подходить для всех проводов. Обратите внимание на белый нейтральный провод, который должен быть в одной из распределительных коробок.
Схема подключения двухпозиционного переключателя для Великобритании.
В Великобритании некоторые электрики используют альтернативный метод для подключения двусторонних переключателей, как показано на приведенной выше схеме подключения.Двусторонние переключатели и трехпозиционные переключатели работают одинаково и имеют одинаковые точки подключения, просто в Великобритании у них разные имена: Common, L1 и L2.
На приведенной выше схеме подключения переключателя показана цветовая кодировка проводов, отличная от используемой в США. В этой конфигурации проводки общие клеммы на каждом двухпозиционном переключателе соединены вместе одним проводом. Провод LINE подключается к клемме L1, а провод НАГРУЗКИ подключается к клемме L2.
Если вы хотите добавить дополнительные переключатели, вы должны установить четырехпозиционные переключатели, или, как их называют в Европе, промежуточные переключатели, которые подключаются к проводам L1 и L2.Промежуточные переключатели подключаются между двухсторонними проводками. Используя трехжильный кабель, общий провод, идущий к двухпозиционным переключателям, просто проходит через каждую электрическую коробку промежуточного переключателя. Цветная изолента используется для повторной идентификации проводов.
Заземляющие провода на этих схемах не показаны для экономии места и облегчения просмотра. Однако во время установки все заземляющие провода будут соединены вместе, и будет добавлен провод для каждого переключателя. Все металлические электрические коробки необходимо заземлить с помощью крепежного винта 10/32 в задней части коробки.
Вы можете найти мой пост со схемами подключения 4-позиционного переключателя полезным.
Схемы подключения однополюсного выключателя света см. В моем сообщении здесь .
Чтобы подключить настенные переключатели для управления электрическими розетками, см. Мой пост здесь .
3-позиционный переключатель видео
Совет по безопасности:
Отключите питание или прерыватель цепи, питающий проводку, над которой вы работаете. Избегайте поражения электрическим током.
Трехпозиционные переключатели позволяют управлять светом или огнями из двух разных мест.Трехпозиционный переключатель имеет три винта плюс винт заземления. Это на единицу больше, чем стандартный выключатель света. Черный винт — важный. Если провода подключены не к тому винту, трехходовая схема работать не будет.
В этом примере питание поступает на первый трехпозиционный переключатель по желтому проводу. От этого переключателя есть старый белый провод, который, как оказалось, представляет собой провод 12-го калибра, который немного толще других проводов, который идет к другому переключателю. От второго переключателя идет желтый провод, идущий к светильнику.Это основная проводка для этой схемы.
Современные нормы и правила требуют, чтобы внешнее покрытие кабелей было разного цвета, чтобы инспекторы могли быстро увидеть, какой калибр проводов используется в работе. У меня в подвале был старый частичный рулон кабеля 12/3 wg , сделанный до того, как требовалось, чтобы внешнее покрытие было желтым.
Обычная электропроводка состоит из трех проводов — черного, белого и неизолированного (заземления). Для трехпроводной схемы требуется четыре провода — черный, белый, заземляющий и красный.Входящий провод питания (желтый в этом примере) состоит из трех проводов. Между переключателями проложен белый кабель с четырьмя цветными проводами. Белый от желтого и белого кабелей соединяются друг с другом с помощью гайки. Он посылает нейтраль прямо на лампочку. Черные провода и красный провод подключаются к переключателям.
Два провода заземления соединяются вместе, а затем подключаются к винту заземления на первом переключателе.
Черный провод от панели автоматического выключателя прикрепляется к черному винту на трехпозиционном переключателе.Черный и красный провода от белого кабеля, проходящего между переключателями, подключаются к любому из двух латунных винтов на переключателе.
На другом конце два белых провода скреплены гайками. Один из черных проводов прикрепляется к латунному винту. Красный провод, проходящий между переключателями, подключается к другому латунному винту. У черного винта есть черный (общий) провод, идущий к свету через желтый кабель. Два заземления соединяются вместе, а затем к зеленому винту заземления на переключателе.
Подводя итог, на черный винт попадает либо провод от электрического щитка, либо провод идущий к свету. Латунные винты привязывают к ним путешественников. В этом примере это были черный и красный цвета. Быть в безопасности.
Установка трехпозиционного переключателя со схемой подключения
Уровень сложности: Продвинутый
Трехпозиционные переключатели управляют освещением и розетками с двух точек: например, свет в коридоре, которым можно управлять с первого этажа и второго этажа. этаж.Или свет в гараже, который можно включать / выключать из гаража, кухни или кладовой и т. Д. Что вам понадобится для установки выключателя света:
Трехпозиционный переключатель
Трехходовой кабель с другим проводом для заземления (всего четыре)
Винты клемм
No 12 провод
Плоскогубцы или ножовка линейного мастера
Острый нож или режущий инструмент
Инструмент для зачистки проводов
Ортез руки
Буровая установка с удлиненным шнеком
Катушка электротехнической проволоки
Винты заземления
Черная лента
Для трехходовых переключателей требуется трехжильный кабель: провод питания, нейтральный провод и провод бегунка или переключатель.
Кабель также должен иметь заземляющий провод или всего четыре провода в кабеле. Система также требует трехпозиционных переключателей. Переключатели шире чем обычные однополюсные переключатели, и у них есть три клеммных винта сбоку (иногда сзади) корпуса переключателя. Два терминала будут с одной стороны корпуса переключателя; один терминал с другой стороны.
Четырехпозиционные переключатели имеют четыре клеммы. Этот переключатель работает в сочетании с двумя трехпозиционными переключателями для управления подачей электричества на освещение и розетки. из трех мест.Все четыре клеммы окрашены в цвет латуни. Они поддерживают горячие проводники (путевые провода), которые принимают и передают электричество. от каждого из трехпозиционных переключателей. Переключатель на четырехпозиционном переключателе НЕ помечен «ВЫКЛ» и «ВКЛ.». Эти маркировки — единственный способ определить разницу. между ним и двухполюсным переключателем, помеченным как «ВЫКЛ» и «ВКЛ».
Для домашней, внутренней проводки желательно использовать провод № 12. Провод №14 приемлем, если цепь защищена на 15 ампер.(Канадский код для внутренних работ требуется проволока №14.)
Внимание:
Местные и провинциальные нормы и правила должны быть проверены перед запуском любого проекта электромонтажа. Большинство кодексов требуют, чтобы все соединения проводов были внутри. выключатель, розетка или распределительная коробка. Если провода, идущие к выключателям и светильникам, будут подвергаться воздействию влаги, используйте провод, предназначенный для влажных локации. Перед началом работ обязательно получите все необходимые разрешения на электричество.

ОЦЕНКА НЕОБХОДИМОСТИ ПРОВОДА
Информация и иллюстрации основаны на использовании неметаллического кабеля в оболочке (часто называемого торговой маркой Romex).Для рисунка нужны материалы, Измерьте расстояние между новым переключателем и источником питания. Добавляйте дополнительную ногу для каждого соединения, которое вы будете делать вдоль линии. Затем, чтобы предоставить Допустимая погрешность, добавьте еще 20%. Например, если вы измеряете 12 футов кабеля между новым переключателем и существующим приспособлением, добавьте еще 2 фута для двух соединений, что составляет всего 14 футов. Затем добавьте к общей сумме 20%, примерно 3 фута. Для этой работы вам понадобится 17 футов кабеля.

РАБОТА С ПРОВОДОМ
Для соединения проводов провод необходимо протянуть через коробки длиной не менее 6 дюймов, разрезать, а затем снять изоляцию.Вот последовательность действий:
Отрежьте кабель до нужной длины с помощью линейных плоскогубцев или ножовки.
Острым ножом или режущим инструментом надрежьте внешнюю оболочку, соблюдая осторожность, чтобы не порезать изоляцию, покрывающую провода внутри кабеля. Если возможно, положите кабель на ровную твердую поверхность, чтобы правильно его разрезать. Вы также можете использовать кабельный рыхлитель.
Отогните оболочку и обрежьте ее под прямым углом.
С помощью приспособлений для зачистки проводов вставьте отдельные провода в канавку подходящего размера в ручке (12 для No.Провод 12 калибра). Скрутите стриппер или поверните на 360 градусов, снятие изоляции с провода, когда она отрывается под режущими лезвиями. Удалите от 3/4 до 1 дюйма изоляции.
Соедините провода вместе и наденьте соединитель.
ДОБАВЛЕНИЕ НОВОЙ ПРОВОДКИ
Это включает протягивание проводов через стойки и стропила позади стенового покрытия (штукатурки, гипсокартона и т. Д.). Вам понадобится ручная скоба, дрель с длинной бородкой электрика, катушкой с проволокой электрика и большим терпением.
При подключении трехпозиционных переключателей провод питания подключается к ОБЩЕЙ клемме, обычно обозначенной «COM». Расположение этой общей клеммы может отличаться. по данным производителя переключателя. Проверить переключатель. Если нет маркировки, общий вывод может иметь черный или латунный цвет.
На следующих рисунках проследите каждый провод пальцем или карандашом до вывода на приспособлении. Таким образом, вы убедитесь, что все подключения сделано правильно.
Обратите внимание, что оттенки проводов на иллюстрациях соответствуют фактическому цвету.См. Цветной ключ на каждом рисунке.
Осторожно:
При работе с электричеством всегда отключайте питание на главной панели обслуживания (предохранитель или автоматический выключатель) перед началом работы. Убедитесь, что схема полностью мертвая!

Вариант 1. Приспособление, управляемое двумя переключателями: питание через распределительную коробку
Два трехпозиционных переключателя управляют одним светом, при этом электрическая мощность проходит через первый переключатель, поступает на второй переключатель, а затем на Светильник.Заземляющий провод проходит через обе распределительные коробки и потолочную световую коробку и подключается ко всем соединениям, кроме света, с косичкой (коротким отрезком провода) и соединителем. Горячий провод на рисунке черный и подключен к клемме COM. Нейтральный провод белый. Проследите каждый пальцем до вывода на осветительной арматуре, чтобы убедиться в правильности подключения. Некоторые светильники с цепочкой иметь заземление.
(Щелкните изображение или здесь, чтобы увеличить / распечатать диаграмму)

Вариант 2.Светильник, управляемый двумя переключателями: Power Through Light
Два трехпозиционных переключателя управляют одним светом с помощью электроэнергии, проходящей через светильник по двухпроводному кабелю. Чтобы закодировать белый провод, который используется как провод питания от светильника через выключатели, на провод в коробках наматывается черная электротехническая лента. Этот Кстати, если вы или кто-то другой войдете в коробки для ремонта, белый провод, обмотанный черной лентой, укажет на наличие горячего провода. Даже когда заклеен черным, белый никогда нельзя использовать провод для подачи питания на клемму прибора.Красный путевой провод (выключатель) проходит только между двумя выключателями, а не между светом. Обратите внимание на соединения заземляющего провода.
(Щелкните изображение или здесь, чтобы увеличить диаграмму)

Вариант 3. Крепление между двумя трехпозиционными переключателями: выключатель с сквозным питанием
Свет управляется двумя трехпозиционными переключателями, при этом свет между переключателями и питание сначала проходит через переключатель, затем — на свет, и на второй трехпозиционный переключатель.Заземляющий провод соединен с соединителем проводов на распределительных коробках и потолочной коробке. Винты заземления часто обставлены ящиками и имеют зеленый цвет.
Совет: Путевой провод проходит через световой потолочный короб, а белый провод проложен черной лентой между приспособлением и вторым переключателем.
(Щелкните изображение или здесь, чтобы увеличить / распечатать диаграмму)

Вариант 4. Крепление между двумя переключателями: сквозное освещение
Этот светильник находится между переключателями с источником питания от источника света.Для этого используется трехжильный кабель с заземляющим проводом. Сила сначала проходит через световой потолочный короб, а затем течет к переключателям.
Совет: Белый нейтральный провод от источника питания подключается непосредственно к светильнику. Черный или горячий провод подключается к переключателю, а затем отключается. подается обратно через соединения через белый провод, обмотанный черной лентой электрика, чтобы указать, что он горячий. Путевые провода подключены в коробке приспособлений.
(Щелкните изображение или здесь, чтобы увеличить / распечатать диаграмму)

Вариант 5.Концевые огни, управляемые двумя трехходовыми переключателями
Эти конечные фонари управляются двумя трехходовыми переключателями с двухпроводным кабельным источником питания, проходящим через первый трехходовой переключатель.
Совет: Белый или нейтральный провод полностью проходит через систему соединений с косичками на обоих переключателях и первом световом коробе. Только Двухжильный кабель с заземлением нужен для ящиков у фонарей. Дорожные провода (красные) подключают трехпозиционные переключатели, не заходя дальше система
(Щелкните изображение или здесь, чтобы увеличить / распечатать схему)

Вариант 6.Два трехпозиционных переключателя управляют двумя источниками света: сквозное освещение
Светильники с концевой проводкой управляются двумя трехпозиционными переключателями, при этом питание подается через световые коробки по двухпроводному кабелю к двум переключателям.
Совет: посмотрите, как подключено питание на фарах: белый провод, обмотанный черной лентой электрика, от ближайшего выключателя к путевому проводу, который соединяет второй или концевой светильник, затем подключенный к латунному зажиму. Таким образом вся проволока утилизируется без отходов. Оба белых провода обмотаны черной лентой а путевой провод (обычно красный) указывает на наличие горячего провода, если переключатели / фары переделаны.
(Щелкните изображение или здесь, чтобы увеличить / распечатать диаграмму)

Вариант 7. Два индикатора между двумя трехпозиционными переключателями: выключатель с сквозным питанием
Эти индикаторы между переключателями получают электроэнергию от переключателя. Второй переключатель — это концевой выключатель или концевой выключатель. Оба трехпроводные и двухжильный кабель с заземлением.
Совет: Путевой провод подключается к световым потолочным коробам с отрезком нейтрального провода, обмотанного черной лентой, чтобы указать на наличие горячего провода.Земля провод соединен косичками. Нейтральный провод обходит первый трехпозиционный переключатель.
Используйте двойное кабельное соединение между осветительными приборами для подключения нескольких проводов
(Щелкните изображение или здесь, чтобы увеличить / распечатать схему)

Вариант 8. Концевые выключатели: питание через свет
Питание через фонари на трехпозиционные переключатели осуществляется по двухпроводному кабелю и заземлению между световыми коробами и трехпроводным кабелем и заземлением на переключателях.Белый или нейтральный провод, обмотанный черной электротехнической лентой, используется в качестве черного провода питания для выполнения соединений повсюду. Заземляющие провода соединены косичками к коробкам осветительных приборов и к клеммам распределительной коробки. Выключатели работают с обоими лампами, но проводка гарантирует, что если одна лампочка загорится вне, другой все равно будет работать.
(Щелкните изображение или здесь, чтобы увеличить / распечатать диаграмму)
2004 Интернет-каталог товаров для дома Все права защищены
Примечание: на содержание этой статьи распространяется отказ от ответственности.
Схемы электрических соединений трехпозиционного переключателя
По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Рассчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ.Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком. Как читать эти диаграммы
Трехпозиционные переключатели позволяют управлять осветительной арматурой из двух разных мест, обычно они используются наверху и внизу лестничного марша или на двух разных входах в комнату. На этой странице представлено несколько схем подключения, которые можно использовать для отображения цепей 3-стороннего освещения в зависимости от расположения источника относительно переключателей и источников света.Также включены схемы трехпозиционных диммеров, трехпозиционного переключателя потолочного вентилятора и расположение переключаемой розетки из двух мест. Дополнительные сведения об этих схемах и советы по устранению неполадок см. Ниже.
Схема электрических соединений Трехпозиционный переключатель с подсветкой на конце
На этой схеме источник электричества находится у первого переключателя, а индикатор расположен в конце цепи. Трехжильный кабель проходит между переключателями, а двухжильный кабель идет к свету. Черный и красный провода между SW1 и SW2 подключены к клеммам бегунка.Горячий источник подключается к общему выводу на SW1, а общий вывод на SW2 подключается к горячему выводу на лампе.
Подключение трехпозиционного переключателя со средней подсветкой
Источник в этой цепи находится на первом переключателе, а осветительная арматура расположена между SW1 и SW2. Между каждым переключателем и осветительной арматурой проходит трехжильный кабель. Провод горячего источника подключается к общей клемме SW1. Общая клемма на SW2 подключена к горячей клемме на лампе.Путевые провода соединены в монтажной коробке и проходят между клеммами бегунов на переключателях, они не подключены к свету.
Подключение 3-позиционного переключателя с первым светом
На этой схеме источник цепи находится в осветительной арматуре, а два переключателя идут после. Двухжильный кабель идет от источника света к SW1, а трехжильный кабель проходит между SW1 и SW2. Провод горячего источника соединен в световом коробе с белым кабельным проводом, идущим к первой распределительной коробке. Там он подключается к черному проводу, идущему ко второй распределительной коробке, который затем подключается к общей клемме на SW2.Когда белый провод используется для такого нагрева, он помечается черной лентой или краской на концах, чтобы идентифицировать его как горячий.
Вернувшись к осветительной арматуре, горячая клемма на лампе подключается к черному проводу, идущему к общей клемме на SW1. В SW1 красный и белый провода, идущие к SW2, используются в качестве переходных клемм между двумя переключателями. Опять же, белый провод отмечен черным цветом на концах, чтобы определить его как горячий.
Источник подключения трехпозиционного переключателя посередине
В этой схеме источник для схемы находится в осветительной арматуре, которая расположена в середине схемы.3-проводной кабель идет к переключателям на каждой стороне света. На индикаторе провод горячего источника соединен с черным проводом, идущим к общей клемме SW2. Горячая клемма на осветительной арматуре подключена к черному проводу, идущему к общей клемме на SW1. Красный и белый кабельные провода соединены в монтажной коробке и идут к клеммам бегунка на обоих переключателях. Они не подключаются к светильнику. Белый провод с обоих концов помечен черным, чтобы определить его как горячий.
Схема подключения трехпозиционного переключателя диммера
Следующие 3 схемы показывают проводку специально сделанного диммера, который можно использовать в этих схемах вместо одного из трехпозиционных переключателей или обоих.Такое расположение позволяет опускать фары по трехсторонней схеме. После того, как уровень освещения будет установлен на одном диммере, другой переключатель выключит и включит свет на этом уровне. Это устройство можно использовать вместо любого из трехпозиционных переключателей в этих схемах, а также для уменьшения яркости света в схеме четырехпозиционного переключателя, как показано по этой ссылке.
У 3-х полосного диммера вместо клемм из корпуса выходят 4 провода: один общий, два ходовых и один заземляющий. Общий провод обычно черный, а путешественники красные.В любом случае дорожные провода будут одного цвета, чтобы отличать их от обычного провода.
В этой схеме источник горячего подключения подключен к общей клемме трехпозиционного переключателя в первой коробке. Оттуда 3-проводной кабель идет к диммеру во второй коробке, а 2-проводный кабель идет от диммера к свету в конце цепи.
Нейтраль источника соединяется с осветительной арматурой с помощью белых проводов кабеля в каждой коробке. Черные и красные провода, идущие между переключателями, соединяют путешественников.В диммере черный провод подключается к общему проводу, а другим концом — к клемме под напряжением на фонаре.
Эта схема такая же, как и предыдущая, но диммер идет первым в цепи. Эта компоновка предоставляется для удобства при работе со схемой, включенной в эту компоновку.
На этой схеме источник находится в середине цепи вместе с диммером. От диммера 3-проводной кабель идет к другому переключателю, а 2-проводный кабель — к осветительной арматуре.Горячий провод источника соединяется с общим проводом диммера, а нейтраль соединяется с осветительной арматурой.
На трехпозиционном переключателе белый провод кабеля помечен черным цветом и подключен к общей клемме. На другом конце белый провод снова помечен черным и присоединен к черному проводу, идущему к горячему выводу на фонаре. Черный и красный провода, проходящие между переключателями, соединяют путешественников вместе.
В этой схеме используются два трехпозиционных регулятора яркости, позволяющие уменьшить свет в обоих местах.Трехжильный провод проходит между переключателями, а двухжильный кабель идет от второго диммера к свету.
Общий на первом диммере подключается к проводу горячего источника, а общий на втором подключается к проводу, идущему к горячему выводу на светильник. Нейтраль источника подводится к осветительной арматуре со стыком в каждой распределительной коробке. Черный и красный провода, проходящие между переключателями, используются для соединения путешественников вместе.
Подключение трехпозиционного переключателя потолочного вентилятора
Здесь потолочный вентилятор с комплектом освещения управляется двумя 3-позиционными переключателями.Это то же самое расположение, что и на второй схеме на этой странице с вентилятором вместо осветительной арматуры. В этой проводке источник находится на SW1, а 3-проводный кабель проходит между каждым переключателем и потолочным вентилятором.
Горячий от источника подключается к общему проводу на SW1, а нейтраль соединяется с потолочной коробкой с помощью белого провода кабеля. Черный и красный кабельные провода подключены к клеммам бегунка, а у вентилятора они соединены с черным и белым проводами, идущими к SW2.Белый провод помечен черной лентой на обоих концах, чтобы определить, что он горячий. В потолочной коробке провода для вентилятора и освещения соединены с черным проводом, идущим к SW2. При таком расположении переключатели управляют питанием потолочной коробки, а тяговая цепь используется для управления скоростью вентилятора. Дополнительные схемы подключения потолочных вентиляторов см. По этой ссылке.
Схема подключения трехходовой розетки
На этой схеме показана схема подключения трехпозиционной розетки. Благодаря такой проводке розеткой можно управлять из двух мест.
Источник находится на SW1, и между всеми устройствами проложен трехжильный кабель. Горячий провод от источника подключается к общей клемме на SW1, а нейтральный провод соединяется с нейтралью на розетке с помощью белого провода кабеля. Черный и красный провода кабеля подключаются к клеммам бегунка на SW1, а в выходной коробке они соединяются с красным и белым проводами, идущими к клеммам бегунка на SW2. Белый провод помечен черной лентой на обоих концах, чтобы определить, что он горячий.Горячая клемма на розетке подключена к черному проводу, идущему к SW2, где он подключен к общей клемме. Дополнительные схемы подключения коммутируемых розеток см. По этой ссылке.
Схема добавления розетки в трехходовой контур
Здесь к трехпозиционной цепи перед первым переключателем добавляется розетка. Он не управляется переключателями, а всегда горячий. Горячий источник, нейтраль и заземление подключены к двухжильному кабелю, идущему к новой розетке. Затем трехпозиционные переключатели и свет подключаются обычным образом: общий на SW2 соединяется с источником, а общий на SW1 соединяется с горячим выводом на осветительной арматуре.Дополнительные схемы для добавления розетки к существующей цепи см. По этой ссылке.
Как работают трехпозиционные переключатели
Трехпозиционные переключатели имеют 3 клеммы для подачи электроэнергии цепи и одну клемму для заземляющего провода. Из трех клемм цепи один называется общим, а два других — как путешественники. Общий терминал может быть помечен и обычно имеет другой цвет, чем терминалы путешественника. В зависимости от производителя, путешественники могут находиться на противоположных сторонах устройства или два терминала могут находиться на одной стороне.В любом случае общий терминал чем-то будет отличаться от путешественников.
Общие клеммы всегда будут подключены к горячему проводу либо от источника, либо от светильника. Эти соединения можно поменять местами, если это удобнее, пока одна из трех общих клемм подключается к горячему источнику, а другая подключается к горячему источнику нагрузки, эти схемы будут работать правильно. Терминалы-путешественники всегда будут подключены от переключателя к переключателю. Путешественники никогда не подключаются к нагрузке устройства или к проводу источника.Не имеет значения, какой контактный терминал используется для какого дорожного провода, их реверсирование не имеет значения.
Поиск и устранение неисправностей в цепях 3-ходового переключателя
Наиболее вероятная причина отказа цепи — это ошибка в монтажной схеме. Убедитесь, что схема подключена правильно. Убедитесь, что горячий источник подключен к одной общей клемме, а горячий светильник подключен к другой общей клемме. Точно так же убедитесь, что контактные клеммы подключены только между переключателями, а не с горячими проводами или нагрузкой.Также убедитесь, что нейтраль от источника подключена к клемме нейтрали на нагрузке и больше нигде. Нейтральный провод не будет подключен к трехпозиционному переключателю стандарта , хотя некоторые интеллектуальные переключатели и таймеры могут использовать нейтральный провод для управления устройством. Если вы считаете, что все подключено правильно, а свет по-прежнему не работает, вы можете проверить переключатели, используя следующую процедуру.
Если у вас есть выключатели, которые перестают работать, они могут быть изношены или винты клемм со временем ослабнут.Выключив питание и вынув устройство из розетки, с помощью отвертки проверьте надежность затяжки всех соединений. Если соединения выполняются с помощью зажимов, а не винтов, сильно потяните за провода, чтобы убедиться, что все они по-прежнему затянуты.
Если у вас старый или новый коммутатор, который, по вашему мнению, был подключен правильно, а цепь по-прежнему не работает, возможно, коммутатор неисправен. В этих случаях вы можете проверить внутреннюю функциональность с помощью простой процедуры. Выключите питание и снимите выключатель с цепи, отсоединив провода.Используйте тестер целостности или мультиметр с настройкой сопротивления, чтобы определить, правильно ли он проводит электричество.
Чтобы проверить трехпозиционный переключатель, подключите один измерительный щуп к общей клемме, а другой — к одному из переходников. Поверните тумблер в одну сторону, а затем в другую. Если измеритель показывает непрерывность с тумблером в одном направлении, а не в другом, переместите датчик с этого путевого терминала на другой и повторите попытку. Если вы обнаружите, что второй путешественник показывает непрерывность с переключателем в одном направлении, а не в другом, переключатель, вероятно, работает правильно.Если, однако, вы не обнаружите непрерывности или постоянной непрерывности независимо от того, где находится зонд или как вы переключаете тумблер, вероятно, переключатель неисправен и его следует заменить.
No related posts.
