Как подключить проходной двухклавишный выключатель: Подключение двухклавишного проходного выключателя, схема

💡 проходной двухклавишный и с одной клавишей

У человека, который не очень хорошо разбирается в электрике, иногда возникают сложности с подключением приборов освещения. Чаще всего при самостоятельном выполнении ремонта домашние мастера задаются вопросом, как подключить двойной выключатель. На первый взгляд все кажется довольно просто, но существует несколько схем подключения, поэтому при выполнении работы учитывают определенные нюансы.

Содержание

• Особенности проводной разводки
• Необходимые инструменты для подключения
• Правила и нормы для размещения выключателей в квартире
• Схемы подключения выключателей
  • Подключение одноклавишного выключателя
  • Подключение двухклавишного выключателя
  • Подключение трехклавишного выключателя
  • Подключение перекрестного выключателя
  • Подключение проходного выключателя
• Подключение сенсорного выключателя
• Подключение выключателя со световым индикатором
• Техника безопасности при работе
• Виды выключателей для бытового применения
  • По количеству клавиш
  • По способу монтажа
  • Классы защиты выключателей
  • Виды по типу клемм и способу управления

Особенности проводной разводки

Перед тем как подключить выключатель, стоит разобраться с особенностями разводки проводов. Схема подключения зависит от количества клавиш выключателя:

Популярная букмекерка запустила мобильное приложение для Андроид, скачать 1xBet можно по ссылке абсолютно бесплатно и без регистрации.

1. Проще всего подключать одноклавишные разновидности приборов. В этом случае в распределительной коробке должно быть только два провода – один с фазой, а другой с нулем. Чаще всего синий провод означает ноль. Он соединен с аналогичным кабелем на осветительном приборе. Проводка с фазой сначала идет на выключатель, потом возвращается в распределительную коробку и затем только идет к фазе лампочки.
2. Для подсоединения двухклавишного выключателя в коробке тоже будет два кабеля. Однако жила синего цвета на входе будет соединена с другой проводкой аналогичной расцветки. Фаза идет на разрыв обеих кнопок. Выходящие провода идут к двум разным лампочкам или к отдельным группам светильников. Причем корпус прибора содержит три отверстия: два слева и один справа. Фазу входа подключают справа, а кабель, идущий к светильнику, – слева.
3. Подключение трехклавишного выключателя проводят так же, как и модели с двумя клавишами. Ноль идет на каждую группу лампочек. Входящая фаза идет на разрыв и разделяется на три проводника, идущих к разным группам осветительных приборов.

Необходимые инструменты для подключения

Перед тем как подключить выключатель света, готовят следующие инструменты:

• острый нож;
• плоскогубцы;
• соединители;
• индикаторную отвертку.

Правила и нормы для размещения выключателей в квартире

Если решено подключить выключатель с одной клавишей или многоклавишную модель, нужно выбрать подходящее место, учитывая правила размещения подобных электротехнических приборов. Согласно строительным нормам, устройства для выключения и включения освещения располагают возле входной двери в помещении. Оптимальное место на стене со стороны расположения ручки на дверном полотне.

Если светильники стоят в спальне и предназначены для освещения прикроватной зоны, то устройство для переключения света ставят возле изголовья кровати. При монтаже прибора в помещении с повышенной влажностью или на кухне придерживаются правил, описанных в ПУЭ.

Они гласят, что:

• от душевой кабинки переключатель устанавливают на расстоянии минимум 600 мм;
• от газопровода отступают не менее 500 мм;
• минимальное расстояние от дверного проема – 100 мм;
• прибор ставят от пола на высоте минимум 900 мм.

Важно! Выключатели света не ставят в ванной комнате, а выносят за их пределы, например, в коридор.

Есть и другие не менее важные моменты. На лампочку или осветительный прибор всегда идет нулевая жила. Фазу подключают к коммутирующим устройствам.

Схемы подключения выключателей

Чаще всего у домашнего мастера возникает вопрос, как подключить выключатель с двумя клавишами или большим числом переключателей. Чтобы дать ответ на этот вопрос, нужно поэтапно рассмотреть особенности подсоединения, начиная с одноклавишной модификации. Ниже приведены распространенные схемы подключения для разных моделей.

Внимание! Работу начинают только после того, как убедятся в отсутствии напряжения.

Подключение одноклавишного выключателя

Для начала стоит сказать, что переключающее устройство ставят только на разрыв фазы. Нулевой проводник от монтажной коробки идет к светильнику, а фаза к выключателю. При переключении клавиш прибора сеть замыкается или размыкается, включая и отключая лампочку.

Последовательность подключения:

1. От распределительного щита к коробке прокладывают кабель.
2. Жилу с фазой подключают к выходу коммутирующего устройства.
3. Синий провод подсоединяют к шине нуля.
4. Коробку закрывают заглушкой.
5. На клеммах переключателя закрепляют провода.
6. На прежнее место устанавливают клавишу в подрозетнике.

Подключение двухклавишного выключателя

Чтобы дать ответ на вопрос, как подключить двухклавишный выключатель, стоит сказать, что он бывает двух типов. Чаще используют модели с общим входом фазы и двумя раздельными выходами. В этом случае в монтажной коробке на лампочки расходятся нулевые жилы, а кабель с фазой подключают к входу двухклавишной модификации.

От каждого выхода через распределительную коробку идет собственный проводник. К каждому светильнику подходит свой провод. Их можно включать одновременно или раздельно.

Подключение трехклавишного выключателя

Разобравшись, как подключить двухклавишный выключатель к двум лампочкам, несложно понять последовательность выполнения работы с трехклавишными моделями. Принцип подключения такой же самый, только от коробки отходит большее количество проводов.

Подключение перекрестного выключателя

Благодаря схеме несложно понять, как подключить перекрестный выключатель к лампочке. Подобные устройства дают три и более точки управления осветительными приборами. Промежуточный или перекрестный переключатель используют в комплексе с парой проходных моделей.

Коммутирующее перекрестное устройство бывает с одной или двумя клавишами. В одноклавишной модели 4 клеммы, поэтому из распределительной коробки к ней идет 4 провода. Перекрестный выключатель устанавливают в разрыв пары жил. Иными словами, с одной стороны к прибору подключают пару кабелей, идущих от выхода первого проходного устройства, а с другой стороны – от выхода второго переключателя проходного типа.

Вследствие использованию перекрестного коммутирующего устройства включение освещения происходит независимо от положения клавиш в неработающей системе. Справедливо и обратное – если свет включен, то отключить его можно любой клавишей. Управлять освещением можно из любой точки.

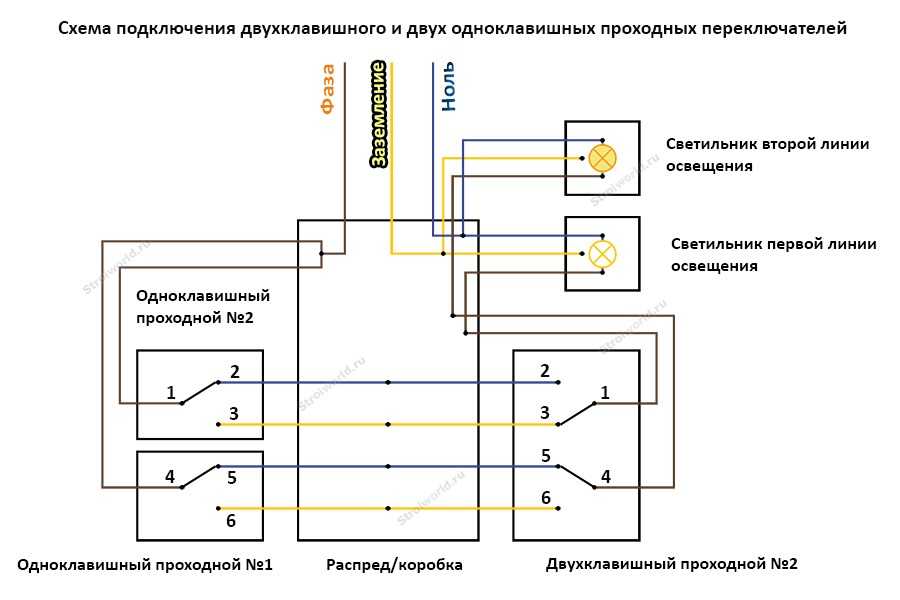

Подключение проходного выключателя

Теперь разберемся, как подключить проходной выключатель с разным количеством клавиш. По своей сути, эти приборы больше напоминают не двойной или тройной выключатель, а переключатель. Внешне они похожи на одноклавишные модели, но в общей системе их всегда применяют парно. Нулевой провод прокладывают так же, как описано для стандартных модификаций с одной или несколькими клавишами. Фаза идет из коробки на вход одного устройства. К входу второго переключателя подсоединяют жилу, идущую на светильник.

Второй выход первого прибора соединяют через распределительную коробку с третьим выходом второй модели. Соответственно, третий выход первого переключателя связывают жилой с выходом второго агрегата.

На заметку! Проходные переключатели бывают с двумя и тремя клавишами, поэтому подходят для управления 2-3 приборами освещения или их группами.

Подключение сенсорного выключателя

Также легко подключить от коробки сенсорный выключатель. Рассмотрим, как это сделать через розетку. Этот вариант удобен тем, что не нужно тянуть жилы от распределительной коробки, потому что фазу и ноль можно запитать от рядом расположенной розетки. Придерживаются следующего порядка действий:

1. Для начала обесточивают выбранную розетку. После чего ее вскрывают и проверяют индикатором отсутствие тока.
2. К фазе розетки подсоединяют проводник. Другой его конец подключают к входу коммутирующего устройства.
3. К выходу выключателя подводят кабель, идущий к светильнику.
4. Далее в розетке находят нулевой контакт и подключают туда второй конец провода, соединенного с выходом от прибора освещения.
5. Аналогично подключают фазу. Только один конец крепят к фазе розетки, а второй – к входу светильника.

Подключение выключателя со световым индикатором

Многим домашним умельцам полезно будет узнать, как подключить выключатель с подсветкой. Разница в подключении состоит только в том, что питание нужно подать и на индикатор подсветки. В качестве подсветки в таких моделях используют светодиод с резистором или неоновую лампу. В выключенном положении питание подсветки происходит через нить накаливания лампы, которая имеет маленькое сопротивление.

Для понижения напряжения подсветки применяют токоограничивающий резистор. Малого напряжения и силы тока достаточно, чтобы подсветка горела, но не хватает для лампы накаливания осветительного прибора.

Принцип работы: когда контакты переключателя разомкнуты, ток фазы идет через сопротивление, проходит через лампочку подсветки и направляется через нить накаливания на ноль. После замыкания контактов неоновая лампочка выключается из общей схемы и гаснет. При подключении переключателя с подсветкой руководствуются теми же принципами и схемами, что и при монтаже обычного прибора с одной или двумя клавишами.

Техника безопасности при работе

В процессе работы придерживаются следующих правил безопасности:

• Запрещено подключать ноль на коммутирующее устройство. Во время проведения ремонтных работ обязательно проверяют, не поступает ли на ноль фаза.
• При отсутствии навыков проведения электромонтажных работ лучше обратиться за помощью к специалисту.
• Перед установкой выключателя или проведением любых работ, связанных с электричеством, обязательно отключают напряжение.

Виды выключателей для бытового применения

Решая, как подключить лампочку через выключатель, стоит разобраться в разновидностях приборов.

По количеству клавиш

Клавиш может быть несколько или одна. Многоклавишные приборы применяют для управления несколькими источниками света или группой ламп на одном осветительном приборе. Функциональность переключателя не зависит от количества клавиш.

По способу монтажа

В зависимости от способа установки переключатели бывают накладные и встраиваемые. Чаще используют последний вариант, потому что он совместим со скрытой проводкой. Для монтажа выключателя в стене высверливают отверстие и предварительно устанавливают в него подрозетник сечением 6,8 см.

Накладные разновидности устанавливают на стену в помещении. Они совместимы с открытой и скрытой проводкой. Поскольку агрегат сильно выступает над поверхностью стены, в интерьере он смотрится не лучшим образом. Чаще их применяют в хозяйственных помещениях и подсобках. Если класс защиты корпуса довольно высокий, то накладной выключатель разрешено устанавливать на улице или в помещении с высокой влажностью.

Классы защиты выключателей

Класс защиты коммутативного устройства обозначают буквами ІР и двухзначным числом, в котором первая цифра указывает на степень защиты от пыли и твердых частиц, а вторая – это показатель влагозащищенности. Первое число бывает в пределах 0-6, а второе – 0-9. Большее значение указывает на более высокий класс защиты.

Для установки в жилой комнате достаточно прибора с классом защиты ІР20. Для кухни лучше выбрать модель класса ІР44. В неотапливаемом помещении или в ванной комнате устанавливают агрегат типа ІР45. Для установки за пределами дома подходят только модели со степенью защиты ІР от 55 до 66.

Виды по типу клемм и способу управления

В зависимости от управляющего механизма коммуникативные устройства подразделяют на следующие виды:

1. Клавишные имеют качающийся механизм, который фиксируется в любом крайнем положении. Конструкция бывает с пружинами, коромыслом, шариками и другими деталями для закрепления клавиши в нужном положении.
2. Кнопочные разновидности бывают с фиксацией и без нее. В последнем случае дополнительно используют релейное устройство для замыкания цепи.
3. Модели поворотного типа сегодня практически не используют, кроме случаев, когда нарочно создают помещение в ретро-стиле. Это конструкции накладного типа.
4. Приборы со шнурком удобны при расположении возле кровати или в другом месте отдыха.
5. Сенсорные агрегаты легко переключать, потому что для этого достаточно коснуться поверхности.
6. Разновидности с дистанционным управлением удобны тем, что свет можно включать и отключать не вставая.

Многие переключатели укомплектованы винтовыми клеммами. Для подсоединения зачищенный конец жилы запускают в гнездо, а для фиксации в клемме отверткой затягивают небольшой винт. Моножильные провода закрепляют напрямую в клеммах, а их многожильные разновидности требуют предварительного надевания клеммного наконечника.

В современных выключателях стоят пружинные клеммы без винта. Провод просто вставляют в отверстие до упора. Происходит автоматическая надежная фиксация. Однако некоторые электрики уверяют, что подобный способ соединения не очень долговечный в сравнении с винтовыми клеммами.

Как подключить проходной выключатель как обычный и наоборот: можно ли это сделать

Установка проходного выключателя является оптимальной, когда необходимо управлять световым устройством из нескольких разных мест. Зная схему подключения, для подобной системы можно использовать традиционный прибор. Чтобы обеспечить комфортное управление источником света, нужно знать, как подключить проходной выключатель как обычный.

Содержание

1. Особенности конструкции
2. Различия между проходным и традиционным выключателем
3. Как подсоединить проходное устройство
4. Как из простого выключателя сделать проходной
5. Перекидной выключатель
6. Можно ли использовать проходной выключатель как обычный
7. Недостатки проходных устройств

Особенности конструкции

Применение проходного выключателя

Исходя из количества коммутируемых электрических цепей, устройства могут быть одно-, двух- и трехклавишными. Клеммы с винтовыми или пружинными зажимами. Также конструкция зависит от функционального назначения. Виды устройств отличаются при использовании для внешней или внутренней проводки.

Подобное электрооборудование предназначено для включения и выключения из разных мест одного или группы светильников. Нет потребности возвращаться в другой конец помещения, чтобы нажать клавишу. Электроприборы применяют в квартирах большой площади, в коридорах и на лестницах, при освещении садовых дорожек, в спальне. Кроме удобства, это дает экономию электроэнергии.

Проходные выключатели также используются в концертных залах, на стадионах, в подземных переходах и туннелях, в подъездах высотных домов.

Различия между проходным и традиционным выключателем

Разница между проходным и обычным выключателем (вид сзади)

По внешнему виду выключатели ничем не разнятся. Внутренняя конструкция обычного снабжена одним входом и выходом. Может иметь до трех клавиш, что позволяет управлять несколькими источниками освещения. Чаще устанавливают возле входа в помещение. Подключение осуществляется с помощью двух клемм.

Классический проходной имеет пару выходов и один вход. В этом случае электрический ток не разрывается, а перенаправляется на любой другой выход. Под корпусом изделия нанесена схема. Проходной одноклавишный снабжен трехжильной коммутацией и тремя клеммами с медными контактами. Это переключатель, который перенаправляет ток на другие участки.

По конструкции, способу установки и типу управления выключатели могут быть:

• клавишные;
• кнопочные;
• ползунковые;
• тяговые;
• тумблерные.

Также их классифицируют в зависимости от напряжения и силы тока, степени защиты, климатических условий, в которых их устанавливают.

Важно не спутать электроприбор с перекидным или перекрестным. На клавише проходного обозначен вертикальный треугольник, в остальных он расположен в горизонтальном направлении.

Как подсоединить проходное устройство

Подвод тока осуществляют через распределительную коробку. Выбирают подходящее место, устанавливают ее и выводят трехжильный кабель. Кроме фазы и нуля он снабжен заземляющим проводом, что делает систему безопасной. Заводская цветовая маркировка жил упрощает монтаж. Чаще это медный гибкий кабель, сечение отдельных проводов от 1 до 1,5 мм.

Предварительно делают разметку, где будут располагаться выключатели и светильники. Затем штробят стены и выполняют разводку линий проводников. Сверлят ниши для монтажа механизма выключателя. После подготовительных работ можно подсоединять всю систему.

Провода в распределительной коробке

Для правильного и безопасного подключения следует соблюдать следующую последовательность:

1. Прежде всего необходимо удостовериться, какой провод в коробке является фазой, обычно он красного цвета.
2. Отключить напряжение.
3. К близлежащему выключателю подводят фазу и подключают ее на клемму «1».
4. По маркировке на клеммнике подсоединяют остальные жилы, запомнив соответствующие цвета.
5. Аналогично выполняют работу на другом выключателе.
6. Жилу от второго выключателя с фазой светильника соединяют с ярким проводом в распределительной коробке.

7. Два других провода от первого выключателя подводят к соответствующим клеммам второго.
8. Ноль и заземление от коробки подводят к таким же по цвету жилам светильника.
9. Все скрутки необходимо выполнить правильно, заизолировать соединения.

Затем можно подать ток на несколько часов и проверить работу системы. Каждый из выключателей должен отключать и включать осветительный прибор независимо от другого. Если этого не происходит, следует проверить правильность схемы. Обнаруженные очаги тепла – признак слабого контакта. Необходимо обесточить систему и пересмотреть соединение.

Нельзя скручивать медную и алюминиевую жилу.

Как из простого выключателя сделать проходной

Схема управления освещением с двух мест с помощью проходных выключателей

Для преобразования понадобится два выключателя – одно- и двухклавишный. Лучше, если они будут от одного производителя и одинаковые по размеру. Суть переделки — добавление еще одного контакта в двухклавишный обычный выключатель. Предварительно нужно убедиться, что конструкция позволяет поменять местами клеммы.

На керамическом основании есть группа общих, частных и контакты «коромысла». Электрическую часть снимают, один из подвижных контактов разворачивают на 180°. Одну площадку из общей группы срезают. Получившийся механизм собирают, проверяя его работу.

Устройство закрывают одинарной крышкой. Можно оставить двойные клавиши, склеив их между собой. Таким образом, в одном положении активируется одна цепь. Переключив клавишу, будет подключаться другая.

Перекидной выключатель

Варианты схем

Снабжен двумя входами и выходами, имеет четыре клеммы, сразу переключает пару контактов. Используется не так часто, но в некоторых случаях незаменим. Облегчает передвижение в темное время суток:

• в большом коридоре или холле с множеством дверей;
• в квартире с тремя уровнями;
• спальне с выключателем у входа и двумя рядом с кроватью;
• находясь в доме, возможно управлять светильниками в гараже, на террасе, в беседке.

Чтобы обустроить освещение лестницы в трехэтажном здании, необходимо создать три точки контроля. Перекидной переключатель перекрестного типа не используется сам по себе. Подключать его нужно в разрыве между проходными выключателями. Зная порядок подключения проходного, несложно разобраться, как сделать переключатель перекидной.

Их количество может доходить до 10, но они всегда должны быть расположены между проходными.

Есть несколько схем для управления освещением из 3 и более мест. Собрать цепь можно через распределительный щиток, или минуя его. Возможно подключение сразу нескольких типов светильников.

Можно ли использовать проходной выключатель как обычный

Иногда необходимо из проходного выключателя сделать обычный двухклавишный. Устанавливают проходное устройство таким образом, чтобы оно работало как простое. Для этого нужно подключить его без пары.

Однако тогда теряется смысл элементов его конструкции. А ведь сложность механизма и количество деталей сказывается на цене. Нет смысла покупать дорогой проходной выключатель и использовать его как обычный.

Перед подключением нужно всегда проверять схему. Входные и выходные контакты перекидного выключателя могут располагаться по-разному

Положение клавиш не позволяет определить, выключена или включена система. Например, сразу не удастся понять, отключен свет или перегорела лампочка. Невозможно одновременно из разных мест управлять световым прибором. Большое количество подключенных приборов подразумевает массу скруток в распределительной коробке. Ошибки в подключении вынуждают собирать всю схему заново.

Проходной выключатель обладает многими функциональными возможностями. Но чтобы его подсоединить, нужно приобрести еще один прибор. Также возрастает количество соединительных проводов, что увеличивает общую стоимость системы. Обыкновенный выключатель имеет сравнительно низкий ценовой показатель, но проигрывает в функциональности.

://

Руководство по подключению выключателей и розеток | База знаний

Пожалуйста, внимательно прочтите эти инструкции перед тем, как приступить к работе. Храните их в надежном месте на случай, если они понадобятся вам в будущем. Вы должны установить электрические аксессуары в соответствии с последними правилами электропроводки EE — BS7671: Требования к электрическим установкам и любыми другими соответствующими правилами техники безопасности.

Если у вас есть какие-либо сомнения относительно выполнения этих инструкций, обратитесь к квалифицированному электрику.

Перед началом работы

1.   Отключите питание от сети. Удалите соответствующий предохранитель или выключите соответствующий автоматический выключатель.

2.   Убедитесь, что никто другой не сможет снова подключить питание, пока вы работаете.

3.   Если вы заменяете существующий фитинг, снимите его сейчас.

4.   Очистите внутреннюю часть любой имеющейся монтажной коробки, удалите мусор и пыль.

5.    Убедитесь, что все имеющиеся крепежные винты затянуты и не выступают.

6.   Убедитесь, что вы используете правильный номинал и тип кабеля.

7.   Перед подключением убедитесь, что вы понимаете расположение клеммных соединений. Они могут различаться в зависимости от фурнитуры.

Цвета проводки для Великобритании и Ирландии

Эти инструкции по установке применимы только к установкам в Великобритании и Ирландии.

Ирландия
Двойной кабель и кабель заземления: коричневый = активный        Гибкий кабель: синий = нейтральный 7 Установки, подключенные после 1 апреля 2004 г., могут быть подключены с использованием гармонизированных цветов ЕС. для питающих жил двойного и заземляющего кабеля. Старые цвета перестали использоваться с 1 апреля 2006 года. Цвета гибких кабелей остались без изменений.

Старые цвета: Красный = Live
Черный = нейтральный

Новые цвета: Коричневый = живой
Синий = нейтральный

1-клавишный 1-позиционный переключатель (6А)

1-клавишный двухпозиционный переключатель (6 А)

2-клавишный двухпозиционный переключатель (6 А)

3-клавишный двухпозиционный переключатель (6 А)

Подключение переключателя

Шаг 1

Подсоедините провода к аксессуару, следуя инструкциям на электрической схеме. Убедитесь, что медные жилы кабеля вставлены в клеммы. При необходимости зачистите кабель. Удалите все торчащие жилы кабеля. Затяните винты клемм, чтобы закрепить провода.

Шаг 2

При необходимости подсоедините фиксированный провод заземления к клемме заземления на аксессуаре. Подсоедините короткий провод от клеммы заземления аксессуара в настенной коробке к клемме заземления на аксессуаре. Закройте любой оголенный провод заземления зелено-желтой оболочкой.

Шаг 3

Прикрепите аксессуар к стене с помощью прилагаемых крепежных винтов. Убедитесь, что кабели в коробке ничем не зажаты.

Шаг 4

Замените соответствующий предохранитель или включите соответствующий автоматический выключатель. Включите сетевой выключатель.

Приобретите нашу серию выключателей

Одинарная розетка с выключателем (13 А)

2-местная розетка с выключателем (13 А)

Соединительный блок с предохранителем на 13 А

Все наши стандартные диммеры рассчитаны на максимальную мощность 250 Вт. диммеры задней кромки, которые подходят для ламп накаливания, галогенных ламп хорошего качества и диммируемых ламп CFL. Они также подходят для качественных диммируемых электронных трансформаторов и качественных диммируемых светодиодных ламп.

Обратите внимание, что наши диммеры задней кромки мощностью 250 Вт несовместимы с противопожарным оборудованием JCC 7 Вт, но по запросу мы можем поставить подходящий модуль передней кромки.

Наши диммерные выключатели являются 2-позиционными, т.е. могут использоваться для переключения света с одного или двух мест, но другой переключатель должен быть стандартным кулисным, тележковым или двухпозиционным диммерным переключателем.

1 . Подсоедините кабель, как показано на электрической схеме.

2. Аккуратно отрежьте внешнюю оболочку кабеля и отогните ее до необходимой длины.

3. Снимите лишнюю внешнюю оболочку, чтобы открыть экран в медной оплетке.

4. Сверните экран поверх внешней оболочки. Обрежьте короткую часть внутренней изоляции, чтобы обнажить внутренний сердечник.

5 . Установите диммеры, убедившись, что провода не зажаты между пластиной и коробкой.

6. Закрепите пластину прилагаемыми винтами. Не перетягивайте крепежные винты.

7 . Снова подключите источник питания и проверьте переключатель.

8. Светорегулятор издает легкий жужжащий звук. Это нормально. Это вызвано катушкой подавления радиопомех.

Как подключить телефонную розетку

1. Главные телефонные розетки должны устанавливаться уполномоченным инженером.

2. Вы можете использовать дополнительные розетки для добавления добавочных телефонных номеров. Они могут быть подключены к главной розетке или к существующей вторичной розетке, максимум до 5 удлинительных розеток.

3. Для этой розетки требуется монтажная коробка глубиной не менее 25 мм.

4. Подсоедините кабели, как показано на электрических схемах.

5. Соедините клеммы 4-жильным телефонным кабелем. Соедините клеммы 2,3,4 и 5 существующей розетки с клеммами 2,3,4 и 5 новой розетки.

6.  Используйте кабель одного цвета для одного и того же разъема на каждой розетке. Фактические цвета не важны. Расположите каждый провод, как показано на схеме, оставляя 12 мм выступа. Вставьте провод в разъем, как показано ниже. Удалите лишний провод.

7. Если розетка имеет металлическую переднюю панель и оснащена клеммами заземления, вы должны подключить клемму заземления на розетке к клемме заземления в настенной коробке.

Как подключить коаксиальную розетку

1. Аккуратно разрежьте внешнюю оболочку кабеля и отогните ее до необходимой длины.
2. Удалите лишнюю внешнюю оболочку, чтобы открыть экран в медной оплетке.
3. Откиньте экран поверх внешней оболочки. Обрежьте короткую часть внутренней изоляции, чтобы обнажить внутренний сердечник.
4 . Подсоедините внутренний сердечник к центральной клемме и затяните винт.
5. Поместите часть кабеля, покрытую оплеткой, под кабельный зажим. Затяните зажимной винт.
6. Убедитесь, что экран в оплетке надежно удерживается кабельным зажимом и соприкасается с металлической опорной пластиной. Не допускайте соприкосновения внешнего плетеного экрана с центральным терминалом.
7. Если розетка имеет металлическую переднюю панель и оснащена клеммами заземления, вы должны соединить клемму заземления на розетке с клеммой заземления в настенной коробке. Используйте медную проволоку. Если провод оголен, накройте его зелено-желтой оболочкой.

5.

6: Электропроводка розеток и выключателей

1. Последнее обновление

2. Сохранить как PDF

Идентификатор страницы

2330

• Клиффорд Резерфорд
• Гавайский университет Колледж Мауи через OER Гавайского университета

Розетки и выключатели известны как устройства. Устройство определяется как единица электрической системы, предназначенная для передачи, но не для использования электрической энергии. Компоненты, которые распределяют или контролируют энергию, но не потребляют электроэнергию, включают:

• Переключатели
• Сосуды
• Заглушки
• Патроны или патроны для ламп

Всегда обесточивайте электрическую цепь перед обслуживанием или установкой любого из следующих устройств.

Розетки

Розетки представляют собой контактные устройства, устанавливаемые на выходе для присоединения насадной вилки. Хотя многие люди (включая электриков) называют розетку «розеткой», «розеткой» или «вилкой», это неправильные термины для использования.

Одиночная розетка представляет собой одноконтактное устройство.
Дуплексная розетка имеет два контактных устройства.
Многоместная розетка имеет более двух контактных устройств.

Общедомовые розетки

Розетки на 125 В



15 А, 125 В и 20 А, 125 В от Clifford Rutherford лицензированы под номером CC BY 4.0

900 10 розеток на 250 В

15 А, 250 В и 20 А, 250 В от Clifford Rutherford лицензированы под номером CC BY 4.0

Установка розетки

При подключении проводников цепи к розетке (или выключателю): проволокой вокруг клеммного винта в направлении затяжки винта (почти во всех случаях по часовой стрелке) и затяните винт до нужной степени. Винт клеммы, который не затянут должным образом, или провод, неправильно обмотанный вокруг винта, как правило, являются причиной проблем в будущем. Вставные заделки доступны, но они не так хороши, как терминальная заделка шлейфа.

Инструкции по перечислению таких устройств, как розетки и выключатели, обычно позволяют подключать только один провод к каждому клеммному винту. Однако многие электрические коробки, содержащие розетки или выключатели, могут иметь много проводников цепи, требующих подключения к клеммным винтам устройства. Лучший способ сделать необходимые соединения, чтобы только один проводник был подключен к винтовой клемме, — это использовать пигтейл.

После того, как конкретная розетка, которую вы устанавливаете, подключена к электрической системе, закрепите ее в коробке устройства. Убедитесь, что проводники внутри коробки сдвинуты к задней части коробки устройства, оставив достаточно места для установки розетки.

Осторожно вставьте розетку в коробку устройства, убедившись, что выступы в верхней и нижней части скобы розетки прилегают к гипсокартону, когда розетка установлена. После того, как вы определили, что проушины розетки будут упираться в гипсокартон или должным образом отделывать поверхность, прикрепите розетку к коробке устройства с помощью крепежных винтов соответствующего размера. Убедитесь, что розетка находится на одном уровне со стеной и прямая, затем прикрепите крышку.

Дуплексные розетки (3 провода): Наиболее распространенным типом розетки, используемой в жилых домах, является дуплексная розетка, рассчитанная на 15 ампер при 125 вольт. Он состоит из двух отдельных розеток на одном монтажном ремне. Поскольку многие из этих устройств устанавливаются близко к уровню земли, в некоторых местах требуются розетки с защитой от несанкционированного доступа (T-R) для защиты детей.

Дуплекс на 20 А от Bernard Sula лицензирован под CC BY 4.0



Незаземленный черный проводник– Подключен к латунной клемме
Заземленный белый проводник – Подключен к серебряному винтовому зажиму
Неизолированный или зеленый заземляющий проводник – Подключен к зеленому винту заземления



Как работают защищенные от несанкционированного доступа розетки 9033 6

Запрос \( \PageIndex{1}\)

Дуплексная розетка с раздельной проводкой — Дуплексная розетка с разделенной проводкой обычно имеет переключатель, управляющий половиной розетки, а другая половина все время горячая. Они часто используются для обеспечения доступного коммутационного устройства возле дверного проема, которое управляет подключаемой настольной лампой по всей комнате (например, розетка с расщепленным проводом на прикроватной тумбочке позволяет включать и выключать свет у дверного проема, но сигнализация часы, подключенные к одной и той же дуплексной розетке, всегда остаются включенными). Перед установкой удалите язычок, соединяющий клеммные винты на горячей стороне розетки. Не снимайте язычок, соединяющий серебряные винты клемм.

Прерыватель цепи замыкания на землю GFCI- Розетки GFCI подключаются к электрической системе практически так же, как и обычные дуплексные розетки. Однако на задней стороне розеток GFCI одна из латунных винтовых клемм и одна из серебряных винтовых клемм помечены для «линии» или входящих проводников питания. Другой набор винтовых клемм помечен как «нагрузочные» клеммы или отходящие силовые проводники, которые защищают другие розетки после GFCI.

Розетка GFCI от Clifford Rutherford лицензирована под номером CC BY 4.0



Специальные типы розеток

Для двух устройств обычно требуется установка специальной розетки на 125/250 В. . Эти розетки больше по размеру и имеют другую конфигурацию, чем одинарные или дуплексные розетки.

Электрическая сушилка для белья 125/250 В

Сушильная машина, 30 А, 3 полюса и Сушильная машина, 30 А, 4 полюса производства Clifford Rutherford лицензированы согласно CC BY 4.0

Электрическая плита 125/250 В

Серия 50 А, 3 полюса и Серия 50 А, 4 полюса от Clifford Rutherford лицензированы согласно CC BY 4.0

Переключатели

9 0004 Переключатели используются для управления различными осветительными приборами. , а иногда и розетки или оборудование, установленное в жилой электропроводке. Процедуры установки выключателя очень похожи на процедуры установки розеток. Основное различие заключается в количестве выключателей, установленных в многоклавишных коробках: в жилых помещениях распространены двух- и трехклавишные распределительные коробки. Позаботьтесь о том, чтобы в коробке устройства было достаточно места для всех проводников и выключателей.

В жилом и коммерческом строительстве обычно используются два типа выключателей: тумблер и кулисный (также известный как декор). Хотя кулисные переключатели также считаются декоративными и в некоторых случаях могут быть более желательными, они часто имеют более широкий профиль, чем тумблеры, и могут требовать больше места в распределительной коробке. Так как имеется очень много распределительных коробок с несколькими постами, убедитесь, что все переключатели выровнены, чтобы лицевая панель была выровнена при установке.

Номинальные параметры переключателя должны соответствовать напряжению и току, с которыми вы сталкиваетесь в цепи, в которой вы используете переключатель. Многие цепи освещения жилых помещений подключаются проводниками 14 AWG, защищенными автоматическим выключателем на 15 ампер, и для них потребуются выключатели с номиналом 15 ампер и 120 вольт. Этот номинал переключателя наиболее часто встречается в жилой электропроводке.

Однополюсные, трехходовые и четырехпозиционные выключатели должны быть подключены таким образом, чтобы все переключения выполнялись в незаземленном проводнике цепи. Нет необходимости подключать белый изолированный заземляющий проводник к какому-либо выключателю в коммутационной цепи жилого помещения.

Однополюсный выключатель- Однополюсный выключатель, используемый в цепях 120 В для управления розеткой или розетками освещения только из одного места, является наиболее распространенным. В однополюсном выключателе два провода будут подсоединены к двум клеммным винтам на выключателе. Оба провода будут считаться «горячими» незаземленными проводниками. Один из них является входящим проводом питания, а другой провод идет к осветительному прибору или розетке.

• Подсоедините два провода (обычно черного цвета или повторно идентифицируемые как таковые * ) к выключателю
• Заземлите коммутатор.
• Установите переключатель так, чтобы он читал «ВЫКЛ», когда переключатель находится в нижнем положении.

Однополюсный переключатель Clifford Rutherford лицензирован под номером CC BY 4.0



сначала осветительную розетку, а затем запустить двухпроводным кабелем к месту однополюсной коммутации. При использовании коммутационной петли используйте белый провод в качестве незаземленного проводника и идентифицируйте его как таковой. Требуется, чтобы белый провод был идентифицирован на обоих концах как горячий провод. Используйте черную изоляционную ленту, хотя можно использовать и другую цветную ленту (например, красную или синюю), или несмываемый маркер для маркировки проводника. Метка должна полностью охватывать проводник.

Трехпозиционный выключатель — Соединяет три провода с выключателем для управления осветительной арматурой или розеткой из двух мест, например, вверху и внизу лестницы. Трех- и четырехпозиционные переключатели не имеют маркировки включения/выключения. Начинающие электрики и специалисты по техническому обслуживанию часто сбиваются с толку при подключении трехпозиционных выключателей. Изучение некоторых основных правил может значительно облегчить этот процесс.

Правила для трехпозиционных переключателей

• Трехпозиционные переключатели всегда должны устанавливаться парами.
• Между двумя трехпозиционными переключателями всегда должен быть проложен трехжильный кабель.
• При подключении с помощью кабелепровода три отдельных провода должны быть протянуты в кабелепровод между двумя трехпозиционными переключателями.
• К черной «общей» клемме трехпозиционного переключателя всегда должен быть присоединен черный изолированный провод.
  • К одному трехпозиционному выключателю будет присоединен черный «горячий» провод питания.
  • Другой трехпозиционный выключатель будет иметь черный изолированный проводник, который будет подсоединен к осветительной нагрузке.
• Подсоедините два дорожных проводника к двум латунным контактным зажимам и к проводнику, обеспечивающему питание.
• При использовании кабеля с неметаллической оболочкой:
  • Когда источник питания подводится к первому трехпозиционному переключателю, контактные провода, соединяющие контактные зажимы обоих переключателей, будут черного и красного цвета.
  • Когда источник питания сначала подводится к розетке освещения, бегущие провода будут красными и белыми.
    • Повторно идентифицируйте белые контактные проводники с помощью черной ленты в каждом месте выключателя.
• Заземлите коммутатор.

Четырехпозиционный переключатель- Четырехпозиционный переключатель имеет четыре проводника, подключенных к ним. Четырехпозиционные переключатели используются в цепях на 120 вольт для управления осветительной нагрузкой из трех или более мест, например, в комнате с тремя дверными проемами, где требуется, чтобы выключатели, управляющие освещением комнаты, располагались в каждом дверном проеме. Они используются в сочетании с двумя трехпозиционными переключателями. Два проводника придут от одного трехжильного кабеля и два проводника от второго трехжильного кабеля.

• Подсоедините жилы одного кабеля к двум винтовым клеммам одного цвета (передвижные винтовые клеммы).
• Подсоедините оставшиеся два проводника к двум винтовым клеммам другого цвета (перемещающиеся винтовые клеммы).

Двухполюсный переключатель — Эти переключатели используются в цепях с напряжением 240 В для управления нагрузкой из одного места (например, электрическим водонагревателем). Двухполюсный переключатель имеет четыре контакта и, на первый взгляд, выглядит как четырехпозиционный переключатель. В отличие от четырехпозиционного (или трехпозиционного) переключателя, на тумблере двухполюсного переключателя есть слова «ВКЛ» и «ВЫКЛ». Это означает, что, как и для однополюсного переключателя, для переключателя существует правильное монтажное положение, поэтому, когда он находится в положении «ВКЛ», тумблер укажет на это. Двухполюсный переключатель также имеет маркировку, которая обычно указывает на «нагрузочную» и «линейную» стороны переключателя. Обычно «линейный» набор клемм окрашен в черный цвет, а «нагрузочный» набор клемм — в латунный или бронзовый.

Диммерные выключатели- используются для увеличения или уменьшения яркости ламп осветительных приборов. Встречаются как в однополюсной, так и в трехсторонней конфигурации, обе доступны либо с вращающейся ручкой, либо со скользящим переключателем
, который изменяет сопротивление в цепи. Диммерные переключатели отличаются от обычных переключателей тем, что они не имеют клеммных винтов, а вместо этого имеют цветные изолированные провода косички, отходящие от переключателя, установленного производителем. Чтобы установить диммерный переключатель, подсоедините пигтейлы диммерного переключателя к соответствующему проводнику цепи с помощью проволочной гайки. Однополюсные или трехпозиционные диммерные выключатели включаются в коммутационные цепи точно так же, как обычные однополюсные и трехпозиционные выключатели.
