Как подключить одну лампочку на два выключателя: особенности подключения, коридорная схема освещения, альтернативные варианты

Включение лампочки двумя выключателями. Два выключателя на одну лампочку. | Ремонт квартир, помещений

Два выключателя на одну лампочку.

1 лампа и 2 выключателя.

1. Эти выключатели еще называют «переключатель на два направления». Подключаются следующим образом: к первому (любому) переключателю приходит фаза, затем из него выходят два проводника (для его подключения можно использовать трехжильный кабель). Эти проводники будут поочередно подавать фазу на второй переключатель — то по одному проводнику, то по второму — в зависимости от его положения.

Второй переключатель подключаем наоборот — те две жилы, которые вышли из первого переключателя, подключаем на вход, а выход — уже к нагрузке (лампочке). Ноль на нагрузку берем с общей шины жилого дома, например из распределительной коробки.

Таким образом, включив первый переключатель, фаза подается по одной из отходящих линий на второй переключатель, а через него уже на нагрузку. Далее нажав на второй переключатель, мы переключаем фазу с первого подходящего проводника на второй, где её нет — свет выключается.

Включить свет можно как с первого, так и со второго переключателя.

2. Фаза (первый провод) подходит к среднему контакту лампочки, от её цоколя идёт на контакты двух переключателей, переключающие контакты обоих переключателей закорачиваются друг с другом (второй провод), оставшиеся два контакта переключателей соединяются и выходят к нулю (третий провод). Трех проходная схема.

Пример: коридор, один переключатель в начале — другой в конце. Входим — включаем, проходим — выключаем, а назад — наоборот.

3. Можно использовать два тумблера, спрятать в кабель-канале, рядом с каждым поставить два светодиода (неонку), чтобы ночью было видно тумблер.

Во всех включателях поставить неонки (конечно через сопротивление).

В продаже есть переключатели, на них нарисована схема подключения.

Схема предельно проста, но провода много уходит (тройной провод на 1 выключатель).

Схема подключения двух выключателей на одну лампочку

В некоторых случаях возникает потребность полноценно управлять освещением из двух точек. Это может быть нужно на производстве в длинных проходах или на складах с несколькими выходами. Человек, вошедший через один вход, может выйти через другой и выключить за собой свет. В быту такая необходимость может возникнуть в спальне – включение освещения удобно производить при входе, а выключение – рядом с кроватью. Создание таких схем возможно, но есть некоторые особенности, которые предлагаются к ознакомлению.

Плюсы и минусы управления с нескольких точек

Основным достоинством решения подключить 2 выключателя на 1 лампочку является повышение уровня комфорта. Такая схема позволяет не тратить время на возвращение к месту установки коммутационного аппарата, чтобы деактивировать освещение. Также применение подобного принципа управления позволяет экономить электроэнергию за счет уменьшения времени работы осветительных элементов.

Минусов у подобной системы немного, но главный из них – по положению одного выключателя невозможно определить, подано ли напряжение на светильники. Также к минусам можно отнести необходимость принятия дополнительных технических решений при необходимости приоритетного управления светом с центрального пульта.

Какие выключатели применить

На обычных (ключевых) коммутационных элементах, работающих на замыкание-размыкание, можно реализовать различные схемы подключения двух включателей на одну осветительную лампу.

Если коммутационные приборы соединить параллельно, можно включать лампу из двух мест. Но если один включатель уже замкнут, выключить свет посредством второго не получится.

Если два прибора соединить последовательно, можно независимо отключать освещение из двух пунктов. Если один аппарат отключен, вторым включить лампу невозможно.

Вывод однозначен – с помощью простых выключателей организовать полноценную схему независимого управления с двух мест нельзя.

Проходной выключатель

В этом случае надо применять проходные (маршевые) выключатели освещения. Внешне они в большинстве случаев не отличаются от стандартных, но имеют специфичную контактную группу.

Два положения контактной группы маршевого переключателя.

Если ключевой аппарат в одном положении размыкает электрическую цепь, а в другом замыкает, то маршевый прибор работает по-другому. В одном положении он замыкает одну цепь (другая разомкнута), во второй позиции замкнута, наоборот, вторая цепь (первая разорвана). Поэтому такие приборы часто называют переключателями.

Маршевые аппараты бывают в одноклавишном и двухклавишном исполнении. Вторые отличаются наличием двух контактных групп, которые независимо управляются двумя клавишами.

Схема контактов одноклавишного и двухклавишного проходного прибора.

Иногда на фронтальную сторону проходного прибора наносят маркировку в виде лестничного марша или двух стрелок.

Маршевый выключатель с двумя стрелками на передней панели.

Но единых требований к нанесению обозначений на передней панели коммутационных приборов не установлено. Многие производители, как мировые гранды электротехнической индустрии, так и малоизвестные фирмы, часто пренебрегают такой маркировкой. Поэтому определить назначение аппарата можно другими способами:

• спросив у продавца;
• изучив паспорт на включатель;
• по обозначениям на тыльной части.

На задней части обычно наносится схема контактной группы и подсоединение каждого элемента к клеммам.

Тыльная сторона проходного переключателя с нанесенной схемой подключения.

Некоторые производители вместо схемы маркируют клеммы буквенными символами. Например, перекидной контакт литерой L, а неподвижные элементы – N1 и N2. Здесь также отсутствует общий стандарт, поэтому буквы могут различаться.

Схема подключения двух приборов

Маршевый переключатель можно применять в качестве обычного коммутационного прибора, но это нерационально – он стоит дороже стандартного ключа. Приборы с перекидной группой специально выпускаются для организации схем освещения, независимо управляемых с двух и более точек.

Схема управления освещением из двух мест.

Такая схема собирается из двух последовательно соединенных маршевых приборов. Очевидно, что в каком бы положении ни находился один из выключателей, вторым всегда можно замкнуть или разомкнуть цепь питания светильника.

Если нужна схема управления из трех и более мест, то совместно с маршевыми переключателями надо использовать перекрестные аппараты. На одних проходных такую систему не построить. Зато, если есть два проходных двухклавишных прибора, можно организовать независимое включение двух источников света из двух разных мест.

Схема управления двумя светильниками из двух мест.

Такая схема пригодится, например, там, где в одном помещении есть две системы освещения – общая и локальная. Так можно ступенчато устанавливать два уровня яркости.

Читайте также

Как подключить проходной одноклавишный выключатель



Условия безопасности

Главное условие безопасной эксплуатации системы освещения – все ее элементы должны быть исправны. В процессе работы за этим надо следить и вовремя заменять вышедшие из строя элементы (также соблюдая правила охраны труда).

Монтаж элементов схемы освещения надо выполнять так, чтобы токоведущие части были недоступны для преднамеренного или случайного прикосновения. Все соединения в распредкоробках по окончании работ и перед первой подачей напряжения должны быть заизолированы. Применяемые коммутационные элементы должны быть с запасом (не менее 20%) рассчитаны на полный ток нагрузки.

Проходной переключатель	Количество контактных групп	Наибольший ток нагрузки, А
UNIVersal Аллегро IP-54, сер. 1276	1	10
Jilion 9533456	1	10
Lezard DEMET с подсветкой, кремовый 711-0300-114	1	10
Panasonic Arkedia белый 54777 WMTC0011-2WH-RES	1	10
Livolo VL-C701SR-14 Сенсорный	1	5

Очевидно, что нет смысла искать прибор, рассчитанный на ток более 10 ампер – такая нагрузка будет отключаться автоматическим выключателем защиты линии.

Если схема будет эксплуатироваться в сети TN-S или TN-C-S (с наличием проводника защитного заземления PE), то этот проводник должен обязательно прокладываться до каждого светильника. Если на момент монтажа его некуда подключать (например, если применяются лампы накаливания), то в будущем он все равно пригодится при замене осветительных элементов на более современные. Если применяются светильники с 1 классом защиты, заземление является единственным способом обеспечить безопасность при работе. У таких приборов проводник PE должен обязательно подключаться к клемме, обозначенной знаком заземления (или буквами PE). Без заземления такие люстры эксплуатировать нельзя.

Видео: Простой способ соединения 2 выключателей в одну лампу.

Подключать схему надо к отдельному автоматическому выключателю в распредщите. Многолетним опытом установлено, что сети освещения выполняются медным проводом с сечением 1,5 кв.мм. Большее сечение неоправданно экономически, меньшее может не пройти по току нагрузки и механической прочности. Для защиты такой линии надо устанавливать автомат на ток 10 А. Если применить защитный аппарат с большим током, то его чувствительности может не хватить, что приведет к перегреву проводов и оплавлению изоляции. Применение автоматов с меньшим током должно быть подтверждено расчетом – он не должен ложно срабатывать при номинальной нагрузке с запасом в 20-30%. Во многих случаях могут быть использованы автоматические выключатели на 6 ампер, особенно при построении сети освещения на светодиодных лампах.

Также будет полезно: 4 шага для установки выключателя на стену

Подключение двух выключателей к одной лампочке не должно вызвать непреодолимых трудностей у мастера, имеющего хотя бы начальные познания в электротехнике. Материалы этого обзора окажут помощь в случае сомнений.

Как подключить две лампочки к одному выключателю: схема и инструкция

Нередко возникает ситуация, когда нужно, чтобы лампочки в одном из помещений включались из разных мест. На лестничных маршах для таких случаев имеются проходные переключатели, которые сложны в установке, поэтому в квартирах такие выключатели ставить обычно нецелесообразно.

Гораздо проще обеспечить включение нескольких лампочек с одного обычного выключателя. О том, как подключить две лампочки к одному выключателю, пойдет речь в этой статье.

Устройство выключателя

Основной элемент переключателя — рабочая часть, монтируемая в подрозетник. Представляет собой конструкцию из металла с прикрепленным приводом. С помощью привода осуществляют включение и отключение устройства. Привод — подвижный контакт, осуществляющий замыкание и размыкание электроцепи между двумя статичными контактами.

Первый контакт называют входящим: соединяется с фазой из электросети. Второй контакт (выходящий) соединяется с фазовым проводником, идущим от осветительного прибора.

При корректном расположении переключателя оба неподвижных контакта изначально находятся в разомкнутом состоянии. При нажатии на кнопку устройства подвижный контакт провоцирует замыкание обоих неподвижных. В результате по замкнутой цепи их электросети к лампочке поступает ток, и та загорается.

Чтобы обеспечить безопасность, рабочая часть переключателя находится в корпусе из материала-диэлектрика. Корпуса изготавливают из пластика или фарфора.

Другие составляющие переключателя — рамка и клавиши. Эти элементы обычно производят из пластика. Клавиши фиксируют на приводе рабочей части. Передвигаясь вследствие нажатия, клавиша изменяет положение контакта, что приводит к включению или выключению света.

Рамка предназначена для предотвращения случайного прикосновения человека с контактами переключателя. Иными словами, рамка выступает в качестве барьера между находящимися под напряжением элементами и человеком. Фиксация рамки осуществляется винтами или защелками, выполненными из пластика.

Единственное отличие двухклавишного устройства от одноклавишного — наличие пары выходящих контактов. Каждый контакт связан с проводником фазы одной из ламп.

Обычный переключатель для одной лампы

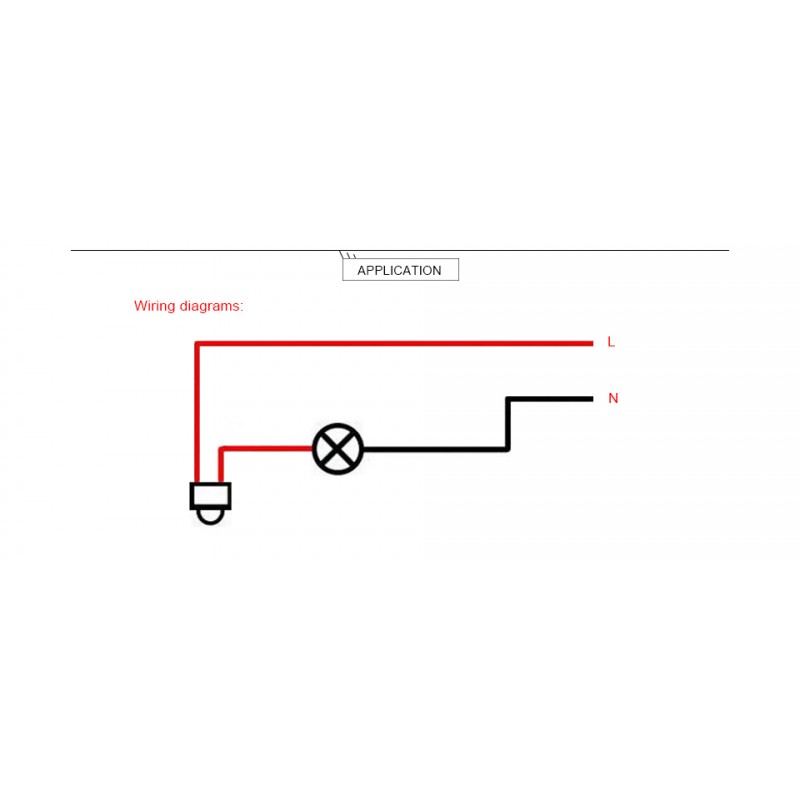

На рисунке внизу изображена схема подключения лампочки к обычному переключателю света.

Выключатель устанавливают в фазный разрыв. Ноль направляют на осветительный прибор. Если поставить переключатель на ноль, контакты в скором времени выгорят. Причина в повышенной нагрузке при прохождении электричества на нулевом контакте.

Другая причина для разрыва фазного проводника — необходимость быстрого отключения напряжения от потребителя при возникновении чрезвычайной ситуации. Ноль не позволяет обесточить систему, а лишь размыкает цепь.

Обратите внимание! Электромонтажные работы должны проводится только в обесточенной электросети. При отсутствии возможности определения фазного проводника по цветовой схеме разрешается подача тока для проведения «прозвона».

До проверки нужно удостовериться в отсутствии замыканий оголенной проводки.

Две лампы на один переключатель

Схема подключения двух ламп к одному переключателю схожа с правилами подключения одной лампы. Нулевой проводник последовательно направляют из распредкоробки через все источники освещения. Фазовый провод, идущий через выключатель, присоединяют ко вторым контактам лампочек.

Контакты должны соединяться максимально надежно. Рекомендуется использовать клеммные колодки. Соединения осуществляют винтами или колодками Wago (проводник прижимается пружинкой).

Обратите внимание! Недопустимо осуществлять скрутку из проводов разных металлов (медные и алюминиевые). В противном случае результатом таких действий станет окислительный процесс, что приведет к разбалтыванию контакта и перегреванию.

На схеме ниже показано подключение двух лампочек к одноклавишному выключателю.

На каждом из источников света есть маркировка, где указан предел нагрузки. Эту информацию нужно иметь в виду при расчете общей мощности подключаемых осветительных приборов.

Двухклавишный выключатель

Двухклавишные переключатели используют в помещениях с раздельным освещением, когда нужно подключить люстру с несколькими рожками. Подобные выключатели применяют в раздельных узлах (устанавливают между дверьми в ванную комнату и туалет).

Двухклавишный выключатель отличается более компактным размером в сравнении с двумя одноклавишными, поэтому его установка оправдана во всех случаях, когда нужно сэкономить место на стене.

Раздельное освещение

Подобная схема часто используется в офисных зданиях, где нужно отдельно освещать множество локальных участков. Схема раздельного освещения не отличается особой сложностью, хотя и требует специальных знаний.

Переключатель ставят в разрыв фазы. Устройства оснащены одним вводным и двумя выходными контактами напряжения. Фазовые провода после выключателя идут к осветительным приборам. Нулевой проводник будет общим для всех источников света в помещении.

В результате нажатие на одну из клавиш приводит к включению лишь подключенных к конкретной фазе приборов. Остальные источники света при этом не включаются.

Люстра с несколькими рожками

Для подключения многорожкового осветительного прибора с помощью двухклавишного переключателя понадобится трехжильный проводник. Одну жилу укорачивают так, чтобы провести ее в распредкоробку, а пара других жил должны доходить до переключателя.

На прерыватель направляют фазовый провод. Отходящие проводники закрепляют в клеммниках переключателя. В комплекте осветительного прибора имеется вывод из трех проводов: нулевой и два фазных. Ноль из распредкоробки направляют на нулевой контакт, а отходящие провода из выключателя соединяют с фазами многорожковой люстры.

Схема подключения люстры с пятью рожками изображена на рисунке ниже.

В результате создается подключение, где нажатие одной клавиши приводит к включению только пары ламп. Другая клавиша управляет тремя лампами. Если нужно включить все лампочки, следует нажать обе клавиши. В конечном счете такая схема обеспечивает выбор из трех вариантов интенсивности света: с двумя, тремя или пятью лампочками.

В торговых сетях имеются переключатели с тремя клавишами. Схема их подключения чуть сложнее, но в целом схожа с приведенными ранее.

Подключение от розетки

В некоторых случаях нужно подключить дополнительный осветительный прибор с выделенным переключателем. В такой ситуации подойдет подключение от существующей розетки.

При монтаже одноклавишного переключателя понадобятся двухжильный провод и устройство включения. Для устанавливаемого над розеткой прерывателя напряжения из нее отводятся ноль и фаза. Фазовый провод прерывается внутри переключателя, а нулевой проводник оставляют в целостности. Прочие осветительные приборы, имеющиеся в схеме, обеспечиваются электропитанием аналогично приведенным выше схемам.

При электромонтажных работах понадобится три жилы (ноль и две фазы). Для трехклавишного выключателя необходимо на одну фазовую жилу больше.

Подключение ламп с преобразователем

Для организации освещения точечными потребителями можно использовать сети 220 Вольт или 12-вольтовые преобразователи. Последние создают задержку включения на несколько секунд, после чего плавно передают ток электроприборам.

Схема позволяет бережно относиться к лампам накаливания или галогенным источникам света, поскольку предохраняет их от перепадов напряжения.

Схема подключения показана на рисунке ниже.

В случае использования преобразователя переключатель устанавливают до него. Для этого есть две важные технологические причины:

1. Уменьшенное напряжение сопряжено со значительной силой тока. Прерыватели не рассчитаны на такой режим работы, в результате чего возможно выгорание контактов.
2. Преобразователь позволяет плавно включать лампу. Если поставить прерыватель после преобразователя, плавный пуск обеспечить не получится, и электроэнергия поступит скачкообразно вслед за нажатием клавиши.

Если предстоит установка выключателя с двумя клавишами, понадобится второй преобразователь. Его электропитание будет поступать от второй линии. Нулевой проводник будет общим.

Электромонтаж требует особого отношения к безопасности. Приступать к работе следует только после обесточивания сети. Если нет уверенности в своих силах и хотя бы базовых познаний в электротехнике, лучше обратиться за помощью к квалифицированному электрику.

Как включать выключать люстру в 2 разных местах помещения или подключение проходного выключателя (видео)

  Бывает так, что включать или выключать люстру, торшер или другую нагрузку в помещении удобно в разных его местах. В случае если применить последовательную или параллельную схему включения, то включить, а потом выключить нагрузку можно будет только в одном месте. Это не решит проблемы.
  На самом деле решение этой задачи несложное и о нем мы сегодня и расскажем. Итак, надо начать с того, что выключатели обеспечивающие включение выключение нагрузки в разных местах помещения называются проходными или дублирующими. Именно их нам и необходимо будет применить в нашей схеме подключения.

Особенности проходного выключателя

 Обычный двухконтактный выключатель в котором происходит обычное прерывание электрической цепи отличается лишь количеством контактов и организацией их переключения между собой, все остальные его характеристики схожи. В проходном выключателе встроено три контакта и переключающий механизм находится между ними. Главным их преимуществом относительно обычного выключателя является возможность включения или выключения люстры и т.д. из двух, трёх или более точек помещения. Также за проходными переключателями закрепилось народное название — перекидной или дублирующий.

Двухклавишный проходной по своей конструкции представляет собой два независимых друг от друга одноклавишных проходных выключателя и имеет соответственно шесть контактов. Визуально обычный и проходной выключатель не различить по маркировке на нем.

Применение проходных или дублирующих выключателей на территории и в помещении

1. Лестницы—на них выключатели устанавливаются на первом и втором этаже. На одном этаже включили свет, поднялись по лестнице и выключили. Если Ваш дом трех или четырех этажный, то Вы можете воспользоваться схемой, указанной на рисунках 2 и 3.
2. Спальни—один выключатель устанавливается у входа в комнату, а второй и третий по разные стороны кровати. Вошли в комнату—включили свет, захотели лечь отдыхать—выключили. Для включения освещения из трёх мест используется схема, представленная на (рис.2), с перекрестным выключателем.
3. Коридоры—допустим Вы в начале коридора включили свет, потом прошли по коридору и на другом конце выключили.
4. На территории частных домов или дач—для освещения дорожек.

Схемы подключения проходных выключателей для управления освещением от двух, трех и более местоположений

Управление нагрузкой (лампой) из двух местоположений (мест)

Для этой схемы управления необходимо всего лишь два переключателя на два направления (два одноклавишных проходных выключателя).

Рис.1 Схема включения выключения нагрузки из двух разных мест. (на схеме положения выключателей — лампа горит)

При этом подключении возможно два варианта, когда выключатели подключены к одной линии, то есть цепь замкнута через нее и нагрузка питается. Когда выключатели подключены к разным линиям, при этом цепь разомкнута и нагрузка обесточена.
 Если взглянуть на тоже самое, но уже не на принципиальную схему, а на то как это будет выглядеть в жизни, то получится следующее…

 Соединения проводов производится в распределительной коробке.

Управление нагрузкой (лампой) из трёх местоположений (мест)

Для управления из трех точек понадобится два переключателя на два направления и один перекрестный выключатель. Перекрестные выключатели—это разновидность проходных выключателей, которые были специально разработаны для включения/выключения одного и того же светильника (или группы светильников) из трех и более точек. Перекрестный выключатель можно купить в магазинах или сделать из двухклавишного проходного выключателя. Для этого нужно поставить пару перемычек, затем аккуратно склеить клавиши клеем или заменить их одной большой клавишей от одноклавишного выключателя.
Схема подключения проходных и перекрестных выключателей для трёх точек управления выглядит так:

Рис.2 Схема включения выключения нагрузки (лампы) из трех разных мест. (на схеме положения выключателей — лампа не горит)

При этом подключении возможно три варианта развития ситуации, когда выключатели подключены к одной линии через средний сдвоенный проходной выключатель, то есть цепь замкнута через нее питается нагрузка. Когда выключатели подключены к разным линиям через средний сдвоенный выключатель, при этом цепь разомкнута и нагрузка обесточена. Третий вариант когда средний выключатель фактически меняет местами линии, тем самым подавая или отключая напряжения на нагрузку через боковые выключатели.
 Если привести пример того как это будет выглядеть в жизни, то получится следующее…

Все соединения осуществляются в распределительной коробке. Можно представить как установка и подключение проходных выключателей будет выглядеть в помещении.

Теперь разберем еще более сложный вариант.

Управление нагрузкой (лампой) из 4 и более мест

Принцип действия данной схемы мало чем отличается от предыдущей, просто в цепь добавляется еще один промежуточный перекрестный выключатель. То есть, подобным образом желаемое количество проходных выключателей может увеличиваться хоть до бесконечности.

Рис.3 Схема включения выключения нагрузки из четырех и более мест. (на схеме положения выключателей — лампа не горит)

При этом подключении возможно четыре варианта развития ситуации, когда выключатели подключены к одной линии через средние сдвоенные проходные выключатели, то есть цепь замкнута через нее питается нагрузка. Когда выключатели подключены к разным линиям через средние сдвоенные (проходные) выключатели, при этом цепь разомкнута и нагрузка обесточена. Третий и четвертый вариант, когда средние выключатель фактически выполняют одну и ту же функцию. Независимо от того какой из них включить. Они просто меняют местами линии, тем самым подавая или отключая напряжения на нагрузку через «боковые» выключатели.
 Здесь важно понять, что между крайними (боковыми) выключателями можно вставлять и вставлять другие проходные выключатели. Тем самым довести количество мест включения лампами до бесконечности. Все будет зависеть от ваших потребностей.

 Итак, вы поняли, что управление одним источником света из двух различных мест вполне возможно. Скажем больше, это может не только 2 места, но и 3 и 4 и столько, сколько вам надо. Достаточно лишь вставлять проходные выключатели между двумя крайними по схеме…
 Однако мы здесь не рассмотрели еще один вариант, когда у нас имеется несколько групп ламп, то есть две, как в некоторых люстрах. В этом случае необходимо будет использовать сдвоенный проходной выключатель. А вот о его монтаже и схеме подключения вы можете узнать из другой нашей статьи «Схема подключения двойного проходного выключателя с 2-х мест для 2 ламп».

Видео о подключении проходного выключателя

Схема подключения двухклавишного выключателя своими руками

Как подключить выключатель с двумя клавишами?

Как подключить выключатель с двумя клавишами? Чтобы решить эту задачу, нужно составить схему подключения света. Двойные электрические выключатели (на две кнопки) чаще всего подключаются к лампам и дают возможность регулировать освещение с выключателем на две одинаковых клавиши – включить одну лампочку, две, три. Подключение выключателя двухклавишного не обязательно предполагает работу двух лампочек, их может быть больше.

Где пригодится схема подключения двухклавишного выключателя

Когда используется такой выключатель, можно контролировать интенсивность света. Также применение выключателя света с двумя клавишами пригодится для освещения раздельной ванной и туалета. Схему подключения двойного выключателя на две лампы составить на самом деле не так сложно, как может показаться на первый взгляд. Если это частный дом, подключить двойной выключатель света будет удобно для освещения улицы при выходе. Если есть возможность использовать осветительный прибор с двухклавишным выключателем на балконе, там наличие устройства будет тоже уместно.

С каждым годом набирает популярность лед-дизайн с применением двухклавишного электрического выключателя (там может использоваться не только двухклавишный выключатель, но и трехклавишный, и так далее).

Популярна разбивка помещения на самостоятельные зоны с помощью установки двухклавишного выключателя на две электрические лампы и более. Один из способов выполнить интересный интерьерный проект с установкой двойного выключателя и других выключателей – зонирование с помощью освещения. Дизайнерские разработки могут подсказать, как подключить двухклавишный выключатель света и где, чтобы было красиво и функционально.

Создание схемы двухклавишного выключателя

Создать схему подключения электрического выключателя, а также подключить к нему объекты света на два (двухклавишные выключатели) и более выключателей может обычный человек, не занимающийся световыми решениями профессионально. Чтобы спланировать систему действия под двойные электрические выключатели, нужно всего лишь иметь при себе необходимые технические предметы (сам прибор на две одинаковые клавиши, провода для двухклавишного выключателя и так далее), следовать алгоритму и разбираться в принципе действия схемы двойного подключения. Она заключается в следующем:

• выключатель двухклавишный основан на системе одиночных ключей
• к каждой секции проходит провод, фаза же идет через выключатель
• когда срабатывает клавиша двухклавишного выключателя, разрывается цепь или фаза, завязанная на конкретной секции двойного выключателя на два отсека клавиш

Самым надежным способом фиксации выключателя двухклавишного является использование самозажимных клемм для двухклавишного выключателя (держат прибор на две одинаковые клавиши). Винты выключателя слабеют, изолента, которой фиксируют выключатель, теряет липкость. А вот первый способ установки двухклавишного выключателя обеспечит его крепкую фиксацию.



Как подключать двухклавишный выключатель: особенности подключения системы двойного выключателя

Когда составляется схема двухклавишного выключателя, или непосредственно подключается выключатель, нужно помнить о некоторых деталях процесса подключения схемы. Все другие провода выключателей, кроме «L», подключают согласно схеме подключения – все зависит от того, какую именно кнопку выключателя нужно будет нажимать для конкретной секции или же двумя клавишами выключателя (нажимать на две одинаковые клавиши).

Подключение двухклавишного выключателя потребует наличия некоторых специальных инструментов или материалов. Например, для установки двойного выключателя понадобятся:

• соединительные материалы (для того чтобы подключить выключатель двухклавишный)
• колпаки или клейкая лента для подключения на выключателях тех проводов, которые скручены
• клеммы для двухклавишного выключателя, которые можно легко зажать
• винтовой зажим на выключатель двухклавишный

Как подключить выключатель света правильно: частые ошибки в схеме подключения выключателя света

Главное при подключении двойного выключателя – это не запутаться в проводах. Очень часто сложности возникают с электромонтажом в том месте, где идет подключение. Возможно несколько вариантов:

• проводов от потолка сколько же, сколько проводов осветительного прибора (можно отметить, как самую оптимальную схему для выключателя)
• если идут 3 провода, а на осветительном приборе их больше, они распределяются на секции попарно (на две одинаковые клавиши)
• если 4 провода, один будет заземляющим. Очень часто такая конструкция для выключателя двойного (на две лампы и более) встречается в современных домах



Выключатель на две одинаковые клавиши – проблемы с двухклавишным выключателем

Очень часто могут возникать разного рода проблемы. Работать выключатель с двумя клавишами может не так, как было задумано изначально. К примеру:

• вы нажимаете одну клавишу, а секция не работает, а когда на выключателях на две одинаковых клавиши нажимается вторая клавиша, загорается полностью все освещение
• при работе осветительного прибора на две электрические лампы могут задействоваться не все лампочки, которые должны работать
• при нажатии сразу двумя клавишами выключателя проблема не решается (специалисты подскажут, как устройство подключить, и как решить другие проблемы)

Для того чтобы избежать подобного рода сложностей, можно обращаться к профессионалам подключения выключателей с двумя клавишами – тогда схема подключения двухклавишного выключателя будет правильной, и вы сможете без проблем зажигать освещение двумя клавишами выключателя.

схема подключения на 5 или более лампочек с тремя или четырьмя проводами, варианты подключения двухклавишных люстр

Работа двухклавишного выключателя, режимы включения света. Схематическое подключение люстры на 3,4, 8 патронов. Разбиение проводов на группы, обозначение на потолке. Техника безопасности и следование советам электриков.

Как подключить люстру к двухклавишному выключателю

Имея желание или при необходимости, хозяева сталкиваются с заменой осветительных приборов. Однако, меняя светильник, выключатель оставляют тот же. Возникает проблема подключения. Есть различное количество проводов, торчащих из потолка, которое нужно соединить с осветительным прибором. Прежде чем разобраться как подключить люстру к двухклавишному выключателю, надо определиться насколько лампочек она будет.

Принцип работы двухклавишного выключателя

Выключатель с 2 клавишами – элемент регулировки освещения помещения. С его помощью можно включить одну лампу или группу.

Двухклавишный прибор состоит из:

• клавиш – включаются одновременным нажатием или по одной;
• рамка – снимают во время монтажа;
• клеммников – места соединения.

В некоторые изделия встроена подсветка, расположенная на каждой клавише или внизу рамки. Если нет подсветки, в него входит фазный кабель, а выходит две фазы, включатель ставят в разрыв.

Принцип работы вмонтированного выключателя:

1. Включена первая клавиша – горит одна лампа (первая группа).
2. Включена 2 клавиша – изменится освещение. Будет гореть вторая группа, другая лампа или все подключенные осветительные приборы.

Есть двухклавишные модели, называемые модульными. Они изолированы, принцип действия одноклавишной модели.

Модель с 2-мя клавишами выполняет роль электросбережения, изменения общего фона.

Схема подключения выключателя:

Можно ли самостоятельно подключить люстру к двойному выключателю

Да. Но, прежде чем заняться работой с электрическими приборами, надо ознакомиться с техникой безопасности, различать кабели по цветам (PE, L, N), изучить схему подключения светильника, иметь под рукой инструменты, изоляцию.

Чтобы люстра украшала потолок комнаты, правильно работала, выполняют подключение к выключателю в строгой последовательности.

Перед подключением надо ознакомиться с техникой безопасности:

1. Используемые инструменты должны иметь заизолированные рукоятки.
2. Перед работой, связанной с электроэнергией, отключают питание щитка. То есть это счётчик (частный дом), электрощит квартиры. Отключить пробки (если там нет кнопок, они выкручиваются).

Нельзя заниматься работой с электроприборами под напряжением во влажных помещениях. Вода – это проводник электротока.

Как распознать провода

Все кабели частных домов, квартир имеют различия по цветам. Это своеобразная подсказка для неопытных людей.

Стандарты:

Кабель желтого тона — заземление, обозначение РЕ. Предназначен для того, чтобы во время работы электроприбора не было пробивания тока «мелкой дрожью».

Ноль – синий или голубой цвет, обозначение N.

Фаза – все иные цвета обозначают L.

В старых домах, квартирах вся электропроводка одинакового цвета. Заземление встречается крайне редко. Поэтому для определения фазы применяют оборудование, инструменты.

Схема подключения люстры на 2 лампы

Из потолка выходит 3 или 4 кабеля. Это два фазных кабеля от каждой клавиши, один «ноль» – с распределительной коробки, заземление. Проверяют отверткой-индикатором. При проверке включают напряжение, клавиши поочередно находятся в положении «вкл». Провод без напряжения – ноль. Его обозначают. Остальные кабели – фазные.

В светильнике все проводки соединены по принадлежности. То есть современный осветительный прибор содержит выводы фаз каждого рожка, 1 ноль, 1 заземление.

В осветительном приборе с 2-мя лапочками фазы не соединены. Это означат, что можно сделать подключение так, что будет гореть либо по одной лампочке или все.

Заземление подсоединяют сразу. После этого нужно соединить ноль. Люстра-потолок. Фазы выводят с прибора, подключают к соответствующим из клавиш.

Обе лампы одновременно будут гореть при нажатых сразу 2-х клавишах.

Соединения следует заизолировать. Только после этого включить подачу электроэнергии со щитка или счетчика.

Подключение света на три лампы с тремя проводами

Трехрожковая люстра содержит 3 патрона для лапочек. У них 2 контакта: N, L. Подключение проводят по такому же алгоритму, как светильник с 2 рожками, только одна клавиша выключателя будет включать 1 лампу, а вторая – 2 лампочки.

Если одновременно нажать обе клавиши, загорятся все рожки.

Нулевые кабели с каждого рожка объединены, заземление подключают сразу.

Фазы разделены на 2 группы.

Схема подключения 4 лампочки

Из 2- клавишной модели выходит 2 фазы, а из потолка видны ноль, заземление, фазные кабели.

Подключение можно провести 2 способами:

1. 1+3=поочередное включение 1 лампы-1 клавиша и 3 лампы-вторая клавиша.
2. 2+2=поочередно включаются по 2 лампочки. Причем можно сделать так чтобы горели 2 лампы рядом расположенные или накрест.

Если включить обе клавиши одновременно – зажгутся 4 рожка.

Принцип подключения таков:

1. Из осветительного прибора выходят различные цвета кабелей или все одинаковые. Тогда делают прозвон, намечают значение (N, L).
2. Заземление – его сразу можно подсоединить с потолком.
3. Синие соединяют одной клеммой – из потолка выходит 1 синий провод.
4. Фазы делят по группам: первая – 3 провода, одна отдельно или 2 группы по 2 штуки.
5. Далее применяют клеммы, соединяя скрутки на приборе света и потолке.

Скрутки изолируют, чтобы не соприкасались друг с другом.

При разделении на группы чтобы в скрутку «ноль» не попала фаза.

5-тирожковая люстра

Из пятирожковой люстры выходит общий «ноль». Его надо пометить (можно изолентой). Иногда есть несколько синих проводков, их объединяют одной скруткой.

Внимание. Различие можно сделать с помощью индикатора – есть или нет напряжение. Если напряжение есть – L, в противном случае – N.

Фазные провода делят на 2 группы:

1. Первая скрутка будет из 3 фаз – одна клавиша включит 3 лампы.
2. Вторая группа – 2 фазных скрутки-2 рожка, другой клавишей включения.

При единовременном включении клавиш горят 5 ламп.

После созданных групп люстру подключают к проводке. После проверки – если горят не те группы ламп (вразброс) можно повторно сделать скрутки 2х3 (группы), поменяв фазы.

Схема двойного подключения на 6 лампочек

Подключение прибора на 6 ламп требует наличие хорошей проводки. Далее, двухклавишная модель включения света обеспечивает работу в трех режимах: включение ламп по группам (2 режима) и общее включение лампочек. При этом из потолка должно выходить не меньше 3-х проводов.

Допустим, 1 группа – 2 лампы, 2-я – 4 лампы, третий режим все лампы в работающем состоянии.

Из люстры выходит 12 проводов, на каждый рожок 2 штуки.

Надо выбрать все провода голубого цвета или отмеченные при прозвоне, соединить их одной клеммой (1 скрутка). Оставшиеся кабели соединяют по группам (это фазные). 4 провода одна клемма и 2 другая.

Перед соединением проводов светильника к потолочным с помощью индикатор-отвертки определяют линию L, ноль N, а также назначение L1, L2 клавишам. Делают это индикатором при постоянном токе, поочередно включенных клавишах. Найденные провода обозначают маркером или изолентой. После этого надо обесточить сеть, подключить готовую люстру (нолевые соединить с нолевыми, а фазные с  фазными). Заземление подключают сразу.

Схема по двойному подключению люстры на 8 лампочек с 4-мя проводами

Из потолка видны 4 проводка: 2 фазы (от клавиш), 1 ноль, заземление.

Из светильника иногда выходят провода одного тона. Для определения фазы, ноля необходимо провести прозвон мультиметром, обозначить их так же как на потолке (чтобы не спутать).

«Ноль» идет одной скруткой, потому что на потолке 1 нулевой кабель. Фазные проводки разбивают на 2 группы: 8 ламп – это 3 лампы и 5 или 4х4, 2х7 и так далее. После, созданные группы заизолированных проводов или помещенные в клеммы соединяют соответственно с намеченными на потолке.

Важные советы

Для подключения осветительного прибора к 2 клавишам надо руководствоваться некоторыми советами электриков. Это поможет избежать ошибок.

1. Электроинструменты только с заизолированными ручками. Нельзя работать «голыми» пассатижами под напряжением.
2. При разделении на группы, надо внимательно и следить за тем, чтобы в скрутку с фазой не попал ноль.
3. Скрутки изолируют. При соприкасании оголенных скруток будет замыкание.
4. Для точности работы осветительного прибора проверяют правильность установки выключателя. Ноль не входит, а провод фазы входит один – выходит на потолок 2 – от каждой клавиши.
5. Для уверенности одинаковые провода прозванивают.

Если следовать советам, работа будет выполнена без ошибок. Осветительный прибор будет работать исправно.

Подключение люстры к двухклавишному выключателю не займет много времени даже у человека, выполняющего работу впервые. Главным фактором выступает правильное разбиение на группы, а также обозначение фазы и ноля на потолке. Надо в точности следовать технике безопасности. Изолировать оголенные скрутки, пошагово выполнять подсоединение.

Полезное видео

Как подключить две лампочки к одному выключателю

Ситуации, когда один выключатель управляет сразу двумя осветительными приборами, встречаются довольно часто. Разница лишь в том, что иногда необходимо одним выключателем воздействовать одновременно на оба светильника, а в других случаях нужно, чтобы каждая лампочка загоралась по отдельности. А это означает, что в первом случае нам потребуется одноклавишный выключатель, а во втором придётся устанавливать устройство с двумя клавишами. Поговорим о каждом из них отдельно и подробно рассмотрим, как подключить две лампочки к одному выключателю.

Возможность подключать к одному коммутационному аппарату сразу две лампочки позволяет сэкономить материалы, время и силы, потому что не придётся устанавливать второй выключатель, прокладывать лишние провода, долбить дополнительные отверстия и штробы в стенах.

Подготовительные работы

Сколько бы клавиш не имел ваш выключатель (одну, две или три), подготовительные работы будут одинаковыми.

Для начала в помещении необходимо смонтировать общую распределительную коробку и монтажную коробку под коммутационный аппарат, её ещё по-другому называют подрозетник:

• Если стены в вашем помещении сделаны из ПВХ, гипсокартонных листов, дерева или панелей МДФ установите на дрель специальную коронку с зубчатыми краями и сделайте отверстие. В него вставьте монтажную коробку и зафиксируйте к стене при помощи саморезов.
• В случае с бетонными или кирпичными стенами проделайте отверстие при помощи перфоратора или дрели с насадкой, работающей с бетонными поверхностями. Но в этом случае монтажные коробки необходимо ещё зафиксировать при помощи гипсового или алебастрового раствора

Как правило, работы по монтажу отверстий выполняют одновременно с прокладкой штроб. Это делается чисто из эстетических соображений, грязи от таких строительных работ очень много, и уж лучше один раз напылить и убрать. Штробы – это такие борозды в стенной поверхности, в которые потом будут уложены соединительные провода. Их можно делать при помощи различных инструментов:

• Молоток и зубило. Это старый дедовский метод, его преимущество в полном отсутствии затрат на приобретение инструмента (молоток и зубило у каждого мужчины имеются). Недостаток такого способа штробления – отнимает много времени и сил.
• Болгарка. Этот инструмент часто называют худшим из лучших. Удобно, что штробы можно сделать быстро и не прилагая особых усилий. Но именно от болгарки очень много шума и пыли, к тому же не по всей длине получается проделать штробы одинаковой глубины, и работать болгаркой в углах помещения практически невозможно. Так что такой электроинструмент выбирайте в крайнем случае.
• Перфоратор. Всё что потребуется, это приобрести для него специальную насадку – штробер или лопатку. Во всём остальном недостатков нет, быстро, удобно, канавки получаются более или менее ровными.
• Штроборез. Для такого вида работ это идеальный инструмент. Работает эффективно, безопасно и быстро. Штробы получаются ровными, пыль отсутствует, так как штроборез соединяется со строительным пылесосом. Им удобно работать, инструмент не издаёт сильного шума. Единственным недостатком является высокая цена. Но есть службы, в которых можно взять штроборез на прокат.

Кратко о штроблении стен с помощью инструментов перечисленных выше рассказано в этом видео:

В проделанные штробы необходимо проложить двухжильные провода и зафиксировать при помощи цементного или алебастрового раствора.

Итак, подготовительные работы окончены, коробки смонтированы, провода проложены, можно выполнять подключение лампочек и выключателя.

Устройство выключателя

Перед тем, как подключить две лампочки к одному выключателю, давайте подробно рассмотрим устройство этого коммутационного аппарата. Оно несложное, а разобравшись с конструктивным исполнением, вы легко потом справитесь и со схемой подключения.

Главной составляющей всего механизма является рабочая часть, которая непосредственно устанавливается в подрозетник. Выглядит она как металлическая конструкция, на ней закрепляется привод, с помощью которого и происходит включение-отключение аппарата. Если рассмотреть детально, то привод, по сути, представляет собою подвижный контакт, который меняя своё положение, замыкает либо размыкает цепь между двумя неподвижными контактами.

Один из этих неподвижных контактов называется входящим и должен соединяться с фазным проводом из питающей сети. Второй контакт называют выходящим, он соединён с фазным проводом, идущим на лампочки. При правильном положении выключателя эти два неподвижных контакта должны быть разомкнуты между собой, аппарат считается отключенным, цепи между питающей сетью и светильником нет, лампочка не светится. Как только вы нажмёте на клавишу выключателя, подвижный контакт замыкает между собой два неподвижных, по образованной замкнутой цепи из питающей сети напряжение поступает к светильнику, и лампа горит.

Для безопасности рабочая часть выключателя помещается в корпус из диэлектрического материала (фарфора либо пластика).

Второй составляющей частью выключателей является защита, это рамка и клавиши, обычно их выполняют пластиковыми. Клавиша закрепляется на приводе рабочей части, с её помощью человек осуществляет нажатие, тем самым меняя положение подвижного контакта, и таким образом управляет освещением. Рамка выполняет функцию защиты от случайного соприкосновения человека с контактной частью выключателя, находящейся под напряжением. Она всю её закрывает и изолирует, то есть возможность прикосновения к рабочим частям отсутствует. Рамка закрепляется при помощи пластиковых защёлок или винтов.

Отличие 2-х клавишного выключателя состоит лишь в том, что у него два выходящих контакта. Каждый из них должен быть соединён с фазным проводом одной из двух лампочек.

Схема с двухклавишным выключателем

Перед тем, как соединить провода в схему, у вас должны быть установлены:

• Два светильника на одну лампочку. Например, один на кухне, второй в коридоре.
• Распределительная коробка под потолком (ниже уровня потолка на 15-30 см). Если в помещении уже есть распределительная коробка, вы можете задействовать её. Главное, чтобы там не было много коммутации и вам удобно работалось.
• Подрозетник для двухклавишного выключателя. Как правило, его устанавливают на расстоянии 90-100 см от уровня полов.
• Между всеми этими элементами должны быть проложены провода в штробах. Обратите внимание, что в случае с двухклавишным выключателем от распределительной коробки к нему должен подходить провод трёхжильный.

Теперь нам надо всё это электрически увязать, чтобы от источника питания на лампочки приходило напряжение.

В распределительную коробку приходят две жилы провода из питающей сети – ноль и фаза. При помощи индикаторной отвёртки определите фазную жилу. Прикоснитесь отвёрткой поочерёдно к обоим жилам. Если вы прикоснётесь к нулю, индикаторное окошко светиться не будет. Если окошко засветилось, значит, вы нашли фазную жилу. Аккуратно наметьте её изоляционной лентой.

Теперь для производства соединений обесточьте своё рабочее место. Нужно отключить автомат, которым подаётся напряжение. Сейчас во многих домах и квартирах монтируют целые щитки, в которых расположены автоматы, отключающие соответственно каждую комнату. Если у вас такого пока нет, значит, вам придётся отключить водной автомат на квартиру. Проверьте отсутствие напряжения и приступайте к работе.

В подрозетник заведены три жилы провода. Зачистите на них изоляционный слой на 1 см (это делают при помощи ножа). Одну жилу подсоедините на входящий контакт выключателя, её второй конец в распределительной коробке соедините с фазным проводом питающей сети. Две другие жилы подключите к двум выходящим контактам выключателя. Соответственно, их вторые концы соедините в распределительной коробке с фазными жилами от одного и второго светильника.

Теперь можете расположить рабочую часть выключателя в подрозетнике, зафиксировать, установить защитную рамку и клавиши.

В распределительной коробке будет ещё одно соединение, нулевые жилы, идущие от светильников, подключите к нулю из питающей сети.

В патронах светильников есть два контакта – один боковой для подсоединения нулевой жилы, и центральный, к нему подключается фаза. Выполните эти подсоединения.

Проверьте, чтобы все контакты были надёжными, а вот заизолировать места скруток советуем вам уже после того, когда убедитесь, что выключатель работает правильно. Для проверки собранной схемы подайте напряжение на квартиру (то есть включите вводной автомат). Обе клавиши коммутационного аппарата у вас находятся в отключенном положении, лампочки на кухне и в коридоре не горят. Нажмите одну клавишу – загорелся свет на кухне, включите вторую – появился свет и в коридоре. Также поочерёдно отключите первую и вторую клавиши, свет погас сначала на кухне, потом в коридоре. Всё работает верно.

Снова отключите вводной автомат и заизолируйте при помощи изоляционной ленты места скруток в распределительной коробке, можете сверху ещё надеть ПВХ трубочки.

Подробно схема с двойным выключателем рассматривается в этом видео:

Схема с одноклавишным выключателем



Всё абсолютно аналогично, только в этом случае в распределительную коробку приходят четыре двухжильных провода – один из питающей сети, второй от одноклавишного выключателя, и два от лампочек.

В коробке производятся следующие соединения:

• нулевая жила сетевого провода соединяется с нулевыми жилами ламп накаливания;
• фазная жила сетевого провода соединяется с жилой, идущей на вход выключателя;
• жила от выходящего контакта выключателя соединяется с двумя фазными жилами лампочек.

Такая схема применяется, когда лампы накаливания установлены в разных направлениях. Если в одном направлении, то для экономии провода, вторую лампочку можно подключить от патрона первой.

Как видите, ничего сложного нет. Если вы мало-мальски знакомы с электротехникой и физикой, то вполне сможете самостоятельно подключить две лампочки на один выключатель.

2-позиционный переключатель — как управлять одной лампой с двух или трех мест?

Подключение с двухсторонней коммутацией — схемы электрических соединений

Что такое двухсторонняя коммутация?

Двухпозиционное коммутационное соединение используется для управления электрическими приборами и оборудованием, например вентиляторами, точками освещения и т. Д., Из разных мест с помощью двухпозиционных переключателей. Наиболее распространенное использование двухстороннего коммутационного соединения — это лестничная разводка, когда световой точкой можно управлять из двух, трех или даже многих мест.Независимо от текущего положения двухпозиционного переключателя (ВКЛ или ВЫКЛ) подключенный прибор, например лампочку, можно включить / выключить, нажав кнопку.

Двух- или трехпозиционный переключатель?

Двухпозиционный или трехпозиционный переключатель : «Трехходовой» — это термин в Северной Америке (США) для этого типа переключателя, который используется в следующем руководстве. Большинство англоязычных стран (Великобритания / ЕС) называют их «двусторонними». Термин для пары проводов, соединяющих два переключателя, также различается: «стяжки» для британцев и «путешественники» в США.

Пожалуйста, не убивайте меня, чтобы упомянуть об этом 2-ходовой переключатель вместо 3-ходовой переключатель , поскольку все, что мы использовали, является тем же самым для конкретной цели.

Конструкция и работа двухпозиционного переключателя Двухпозиционный переключатель

также известен как однополюсный двухполюсный переключатель (SPDT). Основная конструкция и принцип работы двухпозиционного переключателя показаны на (рис. 1) ниже.

Конструкция и работа двухполюсного переключателя SPDT (однополюсный, двухполюсный)

Как подключить двухпозиционный переключатель

Ниже приведена принципиальная электрическая схема (рис. 2), которая показывает, как подключать двухпозиционный переключатель и управлять лампочкой из двух разных мест.

Примечание:

• Этой же цели можно достичь, используя следующее двухстороннее коммутационное соединение, показанное на рис. 3.
• Подключите заземляющий провод к подключенному электроприбору, а также к переключателям в соответствии с электрическими правилами вашего региона.

Как управлять светом из двух мест с помощью 2-позиционного переключателя?

Следующее двухстороннее коммутируемое соединение может использоваться для той же цели, что и упомянутое выше на рис. 1 i.е. для управления световой точкой из двух разных мест с помощью двухпозиционных переключателей

Как управлять одной лампой из трех мест с помощью двухпозиционных переключателей?

На рис. 4 схема подключения показывает, как управлять световой точкой из трех разных мест с помощью двух двухпозиционных переключателей и промежуточного переключателя.

На рис. 5 показано одно и то же соединение для управления световой точкой из трех мест с использованием разных символов.

Двухстороннее переключение для управления освещением из двух мест на лестнице

Как мы обсуждали выше, наиболее распространенное использование двухпозиционных переключателей — это управление световой точкой из разных мест, таких как верхний и нижний i.е. нижняя входная дверь и верхняя дверь. Эта схема показана ниже:

Как управлять светом из шести мест

Ниже приведена электрическая схема, которая показывает, как управлять световой точкой из шести разных мест с помощью двух двухпозиционных переключателей и четырех промежуточных устройств. переключатели. Обратите внимание, что вы можете управлять еще большим количеством лампочек, добавив больше промежуточных переключателей в середине цепи.

Применение двухсторонней коммутации

• Он используется для управления электрооборудованием и приборами из двух, трех или даже более разных мест путем добавления дополнительных промежуточных переключателей.
• Он также используется при подключении проводки на лестнице, где световой точкой можно управлять из двух или более разных мест.
• Используется в помещениях большой площади, имеющих две или более входных и выходных дверей и ворот.
• Основная цель двухстороннего переключения — управление электроприбором переменного или постоянного тока, устройством или оборудованием, особенно световыми точками, с двух мест.

Вы также можете прочитать:

Как подключить свет с двумя выключателями — электричество для всех: базовые уроки

Как подключить лампу с двумя двухпозиционными переключателями (однополюсный, двухпозиционный (SPDT))

Из этого видео вы узнаете, как подключить лампу с двумя переключателями SPDT.

Схема переключателя SPDT позволяет включать или выключать лампу или любой другой электроприбор с помощью двух переключателей, причем каждый переключатель работает независимо от состояния другого переключателя. Принцип такой установки рекомендуется для помещений с двумя входами.

Обратите внимание, что это соединение выполняется на специальной установке, в которой предусмотрен переключатель SPDT с проводниками того же цвета, которые функционируют как несущие провода.

Перед любыми электрическими вмешательствами отключите питание соответствующей сети.

Для подключения лампы с двумя переключателями типа SPDT вам понадобится инструмент для зачистки проводов, отвертка, выключатель, патрон лампы, лампочка и два переключателя типа SPDT.

Эта установка выполняется в два этапа, как мы объясним.

ШАГ 1: ПОДКЛЮЧЕНИЕ ВЫКЛЮЧАТЕЛЕЙ

ШАГ 1: ПОДКЛЮЧЕНИЕ ВЫКЛЮЧАТЕЛЕЙ

На месте, где вы хотите установить выключатель, вы найдете три электрических провода.

Снимите пластик с концов этих трех проводов.

Разобрать различные части переключателя.

Вставьте конец красного фазного провода в красный вывод переключателя. Обозначается буквой L.

.

Вставьте концы двух других зачищенных проводов в клеммы 1 и 2 переключателя.

Это два проводника, которые служат проводом.Они будут обеспечивать связь между двумя переключателями.

Убедитесь, что провода надежно прикреплены, потянув за них.

Поместите выключатель в корпус.

Затяните винты в переключателе, чтобы прикрепить его к стене.

Заменить кожух.

Повторите эту операцию для второго переключателя на другой стороне комнаты.

ШАГ 2: ПОДКЛЮЧИТЕ ЛАМПОЧКУ

ШАГ 2: ПОДКЛЮЧИТЕ ЛАМПОЧКУ

Все, что осталось сделать, это соединить выключатели с патроном лампы.

Renvoi à la vidéo «Raccorder une lampe avec un interrupteur simple».

Для этого посмотрите видео «Как подключить простой выключатель».

Ввернуть лампочку.

Renvoi à la vidéo «Remplacer uen ampoule».

Чтобы узнать больше об установке лампочки, посмотрите видео «Как заменить лампочку».

Теперь вы знаете, как подключить лампу с двумя переключателями SPDT.

Трехходовые фонари — Принцип работы трехходовых переключателей

Для создания фонарей, которые работают с двумя отдельными переключателями, электрик использует в цепи два специальных оборудования:

• Специальные переключатели, известные как трехпозиционные переключатели
• Специальный провод с дополнительным красным изолированным проводом вместе с черным и белым проводами в оболочке.

Обычный выключатель имеет две клеммы, которые либо подключены, либо отключены.Трехпозиционный переключатель имеет три клеммы , и переключатель подключает первую клемму либо ко второй, либо к третьей клемме, как показано здесь:

Вы используете два трехпозиционных переключателя для управления светом и подключаете их как показано ниже:

На этой схеме обычный кусок провода идет от панели предохранителей к первому трехпозиционному переключателю. Черный «горячий» провод входит в выключатель слева. Трехходовой провод (который включает красный, черный и белый провода) проходит от переключателя слева к переключателю справа, при этом белый провод является заземлением, а красный и черный провода — выходом от клемм в левом переключателе.Обычный экранированный кабель идет от правого переключателя к свету.

Предположим, что при включенном переключателе клеммы 1 и 3 подключены, как показано выше. Если переключатель находится в нижнем положении, то клеммы 2 и 3 подключены. Вы можете увидеть (если проследить через провода и переключатели), что на предыдущем рисунке свет не горит. Вы также можете видеть, что если вы перевернете переключатель или , загорится свет. И если вы снова переключите переключатель или , свет погаснет. На самом деле это очень простая компоновка, если вы видите все это так!

Есть несколько других способов подключить трехпозиционный переключатель к свету.Например, питание от блока предохранителей может поступать на осветительную арматуру, и оттуда могут работать два последовательно включенных переключателя. Или питание может поступать на прибор, и тогда два переключателя могут быть расположены параллельно от источника света.

Если вы пытаетесь понять, как комплект переключателей подключен в вашем доме, использование омметра или детектора непрерывности — единственный способ перепроектировать то, что сделал электрик ( убедитесь, что вы включили отключите питание на панели предохранителей, прежде чем что-либо делать с электропроводкой ).Самое замечательное в том, что, если вы знаете основную идею трехпозиционных переключателей и трехсторонней проводки, понять это действительно легко. А если вы просто хотите понять, что происходит, чтобы удовлетворить собственное любопытство, что ж, теперь вы знаете!

Для получения дополнительной информации о трехпозиционных переключателях и связанных темах перейдите по ссылкам ниже.

Связанные статьи HowStuffWorks

Другие полезные ссылки

Серия

и параллельные соединения | Клуб электроники серии

и параллельное соединение | Клуб электроники

Следующая страница: Напряжение и ток

См. Также: Условные обозначения и электрические схемы

Соединительные компоненты

Есть два способа соединения компонентов:

В серии , так что каждый компонент имеет одинаковый ток .

Напряжение аккумулятора делится между двумя лампами. Каждая лампа будет иметь половину напряжения батареи, если лампы идентичны.

Параллельно , так что каждый компонент имеет одинаковое напряжение .

Обе лампы имеют полное напряжение батареи. Ток батареи делится между двумя лампами.

Большинство цепей содержат как последовательные, так и параллельные соединения

Иногда используются термины последовательная цепь и параллельная цепь , но только самые простые схемы полностью относятся к тому или иному типу.Лучше обратиться к конкретным компонентам и сказать, что они соединены последовательно, или соединены параллельно .

Например: схема показывает резистор и светодиод, соединенные последовательно (справа) и две лампы соединенные параллельно (в центре). Выключатель соединен последовательно с двумя лампами.

Другой пример см. Ниже в разделе «Параллельные лампы».

Схема с последовательным
и параллельным подключением.

---

---

Лампы серии

Если несколько ламп соединены последовательно, все они будут включаться и выключаться вместе с помощью подключенного переключателя. в любом месте цепи. Напряжение питания делится между лампами поровну (при условии, что все они идентичны).

Если перегорит одна лампа, все лампы погаснут из-за разрыва цепи.

---

Параллельные лампы

Если несколько ламп подключены параллельно, каждая из них имеет полное напряжение питания.Лампы можно включать и выключать независимо, подключив выключатель последовательно с каждая лампа , как показано на принципиальной схеме. Такое расположение используется для управления лампами в зданиях.

Этот тип цепи часто называют параллельной цепью , но вы можете видеть, что это не очень-то все просто — переключатели идут последовательно с лампами, а именно эти Пары переключателя и лампы , соединенные параллельно.

---

Коммутаторы серии

Если несколько двухпозиционных переключателей подключены последовательно, все они должны быть замкнуты (включены), чтобы замкнуть цепь.

На схеме показана простая схема с двумя последовательно включенными переключателями для управления лампой.

Переключатель S1 И Переключатель S2 должен быть замкнут, чтобы зажечь лампу.

---

Параллельные переключатели

Если несколько двухпозиционных переключателей подключены параллельно, только один должен быть замкнут (включен), чтобы замкнуть цепь.

На схеме показана простая схема с двумя переключателями, включенными параллельно для управления лампой.

Переключатель S1 ИЛИ Переключатель S2 (или оба) должны быть замкнуты, чтобы зажечь лампу.

---

Следующая страница: Напряжение и ток | Исследование

---

Политика конфиденциальности и файлы cookie

Этот сайт не собирает личную информацию. Если вы отправите электронное письмо, ваш адрес электронной почты и любая личная информация будет используется только для ответа на ваше сообщение, оно не будет передано никому. На этом веб-сайте отображается реклама, если вы нажмете на рекламодатель может знать, что вы пришли с этого сайта, и я могу быть вознагражден. Рекламодателям не передается никакая личная информация.Этот веб-сайт использует некоторые файлы cookie, которые классифицируются как «строго необходимые», они необходимы для работы веб-сайта и не могут быть отклонены, но они не содержат никакой личной информации. Этот веб-сайт использует службу Google AdSense, которая использует файлы cookie для показа рекламы на основе использования вами веб-сайтов. (включая этот), как объяснил Google. Чтобы узнать, как удалить файлы cookie и управлять ими в своем браузере, пожалуйста, посетите AboutCookies.org.

electronicsclub.info © Джон Хьюс 2021 г.

Как работает двухстороннее переключение света и как его подключить — Scientific Lights

Этот переключатель называется перекрестным переключателем из-за того, что он принимает несколько входов и переключает их на несколько выходов.

Этот переключатель подключается, принимая оба входа от одного из переключателей и отправляя два выхода, которые подключаются ко второму переключателю, как на рисунках ранее.

Принцип его работы состоит в том, что он берет оба получаемых входа и подключает их к чередующемуся переключателю. Однако он делает это иначе, чем любой другой переключатель, поскольку чередующиеся переключатели подключаются друг к другу, но смещены.

Это означает, что отдельные переключатели никогда не будут контактировать друг с другом в любой момент времени, но все равно будут иметь возможность подключать цепь.Это означает, что до тех пор, пока два отдельных переключателя в переключателе работают в унисон и правильно подключены, этот переключатель можно успешно добавить между уже существующими переключателями и работать без сбоев.

Этот переключатель можно добавлять в схему до бесконечности. Однако, после добавления одного или двух из них в схему, распределительная коробка, к которой они подключены, начинает становиться довольно невыносимой. В случаях, когда вам требуется 4 или более переключателя, может быть предпочтительнее полностью переключить используемую систему.

Более современный способ создания систем из нескольких выключателей света — использование системы DALI. DALI расшифровывается как Digital Addressable Lighting Interface и представляет собой протокол управления освещением.
Что он делает, так это то, что он дает каждому подключенному светильнику, датчикам и переключателям свой собственный цифровой адрес, что означает, что при желании им можно управлять индивидуально через его адрес.

Поскольку каждое устройство, подключенное к одной и той же шине DALI, имеет свой собственный уникальный адрес или идентификатор, это означает, что мы можем запрограммировать их для различных функций.Это означает, что можно просто запрограммировать несколько разных переключателей на одну и ту же функцию вместо того, чтобы создавать функции физически с использованием определенных комбинаций проводов.

Это можно еще улучшить, используя переключатели Enocean. Enocean — компания, которая изобрела и запатентовала концепцию и конструкцию беспроводного переключателя света, который отправляет управляющие сигналы, используя энергию, генерируемую нажатием самого переключателя.

Эти переключатели Enocean работают, забирая мощность, генерируемую толчком, и отправляя сигнал, используя эту мощность, на блок приема сигнала, установленный в потолке.Этот блок приема сигнала может быть подключен к нескольким различным переключателям и может различать их.

Поскольку технологию Enocean можно беспрепятственно использовать вместе с протоколом DALI, это означает, что все они могут быть индивидуально запрограммированы для различных функций, даже если есть только блок приема сигнала, который физически подключен к системе.

Это также означает, что мы можем полностью отказаться от использования проводов для переключателей и избежать возможного хаоса в распределительной коробке.

Двустороннее подключение переключателя света

Двустороннее подключение переключателя света

Двусторонний переключатель света означает управление одним светом или электрическим устройством с помощью двух разных переключателей из разных мест. Здесь каждый коммутатор будет иметь общую клемму L1 и L2 (L = линейная клемма). С помощью электрического провода соединяются 2 клеммы переключателя. Здесь после того, как электрическая цепь завершается, когда оба включаются или два выключаются.Если один из переключателей становится включенным или выключенным, это означает, что электрическая цепь между переключателями и светом не замкнута, следовательно, ток не будет протекать. Использование электрического переключателя зависит от ваших электрических характеристик. Всегда помните, что у двухпозиционного переключателя будет три клеммы.

2-сторонние переключатели света полезны для включения или выключения света с разных конечных точек. В этой статье описывается простое двухстороннее подключение переключателя света с аккуратной принципиальной схемой и деталями проводки.

Включение / выключение света с двух сторон более удобно, когда мы рассматриваем лестницу, двухстороннее управление освещением просто и легко построить.

ВНИМАНИЕ Высокое напряжение переменного тока — обращайтесь с осторожностью

Схема подключения двухстороннего света

Для построения этой схемы нам нужны двухпозиционные переключатели, здесь общая клемма на одном переключателе соединена с фазной линией, а общая клемма другого переключателя подключена к ламповой нагрузке, всегда предпочтительнее подключение переключателя к фазной линии. Контактные клеммы каждого переключателя соединены друг с другом, нейтраль напрямую подключена к ламповой нагрузке.


Лестничный шкаф Световая проводка

Двухстороннее управление освещением в основном используется при освещении лестничных клеток.Два переключателя расположены рядом с лестницей на двух концах, когда мы включаем / выключаем переключатель на любом конце, текущее состояние света меняется на противоположное, если свет находится в состоянии ВКЛ, то он становится ВЫКЛЮЧЕН, если свет присутствует в состоянии ВЫКЛ, то он становится ВКЛ.

По этой анимации вы можете понять работу двухстороннего света.

Примечание. Эта цепь участвует в работе с высоким переменным напряжением, поэтому обращайтесь с ней с особой осторожностью, осторожностью и защитой.

Сколько лампочек можно поставить на один коммутатор?

Изображение от Dragos Gontariu через Unsplash

Вы когда-нибудь задумывались, сколько источников света можно подключить к одному выключателю? Было бы полезно подключить несколько источников света к одному выключателю на кухне и в обеденной зоне, где требуется множество осветительных приборов для создания необходимой атмосферы.Но сколько светильников можно подключить к одному выключателю?

Количество светильников, которые вы можете установить на выключатель света, зависит от мощности, потребляемой светильниками, и калибра проводов. В некоторых осветительных приборах, например в лампах и светильниках с потолочными вентиляторами, используется несколько лампочек, и они потребляют больше энергии. Большинство электрических цепей в доме рассчитаны на ток от 15 до 20 ампер, поэтому вы можете безопасно подключить от 1400 до 2400 Вт освещения на один выключатель. Этого достаточно для от 23 до 40 лампочек по 60 Вт или от 280 до 480 светодиодов мощностью 5 Вт .

Наличие нескольких источников света на одном выключателе было бы отличной функцией для особых мероприятий или тех областей в вашем доме, где требуется более одного источника света. В этой статье вы узнаете, сколько осветительных приборов можно поставить на один выключатель, а также как подключить несколько светильников к одному источнику. Безопасность всегда должна быть главной заботой при работе с электричеством в доме. Рекомендуется всегда привлекать профессионала для выполнения любых работ с электричеством.

Если вы хотите найти лучшие светильники, нажмите здесь.

Сколько лампочек нужно включить на один выключатель

Перед подключением нескольких осветительных приборов к одному выключателю важно знать количество потребляемой мощности (ватт) лампочек, ток в цепи и кабель может успешно переносить ток или электроэнергию (источник).

Номиналы выключателя и настенного выключателя

Для цепи на 15 А обычно требуется провод не менее 14 калибра, а для цепи на 20 А требуется провод 12 калибра, идущий к коробке выключателя.Вам также необходимо убедиться, что ваш настенный выключатель имеет надлежащие номинальные значения тока и напряжения. Некоторые настенные выключатели на 15 ампер рассчитаны только на 120 вольт.

Коммутатор на 15 А может поддерживать 1400 Вт, а коммутатор на 20 А может поддерживать до 2400 Вт. Если бы у вас был прибор, в котором использовались две 60-ваттные лампы, вы могли бы поддерживать 11 таких приборов на одной цепи на 15 А или 20 таких же на схеме на 20 А. Цепи и предохранители серии

Изображение от StockSnap через Pixabay

В некоторых цепных светильниках серии, таких как огни рождественской елки, используются предохранители.Если ток, протекающий через провод, слишком велик для кабеля, от которого питаются лампы, лампочки перегорят.

Предохранители действуют как слабое место в цепи, которое выйдет из строя, если соединение станет слишком горячим. Предохранитель предотвращает возгорание или взрыв лампочек при перегреве кабеля.

Чтобы определить, сколько источников света вы можете направить на один выключатель, вам сначала нужно знать, сколько ватт требуется каждой лампочке. Затем вы можете определить, какие предохранители использовать и какие кабели и провода какого размера использовать, чтобы предохранители и провода не перегревались.

Блок питания на 240 вольт обслуживает большинство домов, и большинство цепей работают на 220 или 120 вольт, поэтому вам нужно будет разделить количество ватт всех лампочек в сумме на величину напряжения, подаваемого в цепь.

Ватт, разделенная на напряжение питания, равняется току предохранителя

Например, если каждая из ваших лампочек потребляет 60 Вт (0,06 киловатт), вам потребуется соответствующим образом отрегулировать провода и предохранить их. Итоговая формула: 60 ​​Вт, разделенные на напряжение 240, что равно 0.Требование 25 А для предохранителя в вилке или выключателе света.

Светильники для рождественских елок, обычно с многочисленными 5-ваттными лампочками, часто поставляются с 5-амперными предохранителями, которые могут поддерживать 240 лампочек при напряжении питания 240 В.

Мощность предохранителя, умноженная на напряжение питания, равна мощности лампы

Вы также можете выполнить этот расчет и в обратном порядке. Если вам уже известны токи предохранителя, который у вас есть, вы можете умножить напряжение на токи. Это даст вам максимальное количество ватт, которое вы можете подключить к цепи.

Например, если типичный предохранитель на 5 ампер защищает вашу световую цепь, вы можете умножить это на напряжение (240), чтобы получить лампочки мощностью 1200 Вт, которые вы можете подключить к цепи с этим предохранителем.

Чтобы узнать больше о том, как безопасно подключать фары последовательно и рекомендуется ли это, ознакомьтесь с разделом «Могу ли я подключать фары последовательно?»

Как подключить несколько источников света к одному выключателю

Изображение Дарья Шевцова via Pexels

Ваш проект может включать несколько источников света на большой кухне или столовой, или вы можете захотеть установить включите серию огней в своем магазине.Как подключить эти светильники к одному выключателю?

Существует два основных способа подключения нескольких источников света к одному выключателю, и инженеры-электрики называют их «гирляндной цепочкой» и «домашним запуском» проводки переключателя (источник).

Приспособления для гирляндного подключения

Вместо последовательного подключения ламп, как в примере с рождественской елкой, гирляндное подключение предполагает параллельную разводку. Последовательное соединение позволяет другим источникам света работать, когда один из них гаснет.

Просто запомните цветовую маркировку: белый — нейтральный, черный — горячий, а оголенный провод — заземление.

Для гирляндного соединения требуется отдельный кабель для прокладки между каждым приспособлением, и вам могут потребоваться более крупные колпачки для ваших проводов, поскольку соединения теперь включают три, а не два провода — те, которые соединяют нагрузку и приспособление друг с другом, и проводка, ведущая к другое приспособление.

Вы можете добавить столько приспособлений, сколько хотите, при условии, что вы не превысите номинальную мощность выключателя.

Электропроводка переключателя режима «Хоз»

Проводка переключателя «Хоум» — это место, где вы подключаете каждый светильник непосредственно к переключателю.Преимущество этого метода заключается в том, что вы можете очень легко отсоединять отдельные приспособления, и этот вариант может быть выгодным, если к коробкам приспособлений труднее получить доступ, чем к главной распределительной коробке.

Электропроводка выключателя режима запуска требует, чтобы каждая горячая проводка, идущая от выключателя, проходила непосредственно к клеммам нагрузки выключателя. Этот метод подключения становится неудобным, когда вы добавляете больше приспособлений, и вам может потребоваться добавить еще одну электрическую коробку, чтобы разместить больше приспособлений.

Как управлять несколькими осветительными приборами с помощью нескольких переключателей

Вы также можете рассмотреть возможность подключения нескольких осветительных приборов к нескольким переключателям света.Было бы полезно включить выключатель света на любом конце лестницы или, например, в комнате (источник).

Чтобы управлять осветительными приборами с двумя или более переключателями, вы также можете подключить дополнительные светильники параллельно с осветительными приборами, которые уже являются частью соединения.

Важно знать, что первая распределительная коробка, коробка, в которой вы устанавливаете светильник, имеет два трехжильных кабеля, идущих от одной из распределительных коробок, и двухжильный кабель в качестве продолжения к другой распределительной коробке.

Шаги для этого подключения следующие:

Шаг 1: Белый провод трехжильного кабеля, идущий справа, является переключаемым горячим проводом и должен быть заклеен черной лентой.

Шаг 2: Подключите этот трехжильный кабель с черной лентой с помощью гайки к черному проводу двухжильного кабеля и короткому черному жгуту.

Шаг 3: Соедините белый провод трехжильного кабеля, идущего слева, с помощью гайки с белым проводом трехжильного кабеля, а затем к короткому белому жгуту.

Шаг 4: Теперь подключите черный и белый косички к светильнику.

Шаг 5: В последней распределительной коробке подключите черный и белый провода к осветительной арматуре.

Этот метод подключения вашей цепи полезен для наружного освещения вашей подъездной дорожки, поскольку вы можете установить выключатель света для управления всем освещением на любом конце подъездной дорожки. Вы также можете рассмотреть возможность подключения этого типа цепи на любом конце вашей лестницы.

Обратите внимание, что трехпозиционные переключатели должны находиться на каждом конце, по сравнению с четырехпозиционными переключателями света, которые не нужно подключать ни к одной из сторон.

Вы также можете подключить схему с несколькими источниками света / переключателями без использования ответвления. Сделать это можно с помощью четырехжильного кабеля. В этом случае важно знать, что синий провод — это переключаемый горячий провод, а белый провод — нейтральный провод.

В этой схеме можно подключить столько четырехпозиционных выключателей света и осветительных приборов, сколько вы хотите, параллельно с любой стороны — или ни одного.Но чтобы сделать это безопасно, вы должны использовать четырехжильный кабель от первого до последнего огонька.

Четырехпозиционный переключатель света позволяет управлять не только несколькими источниками света с помощью одного переключателя, но также управлять несколькими источниками света в одной комнате с помощью нескольких переключателей в обоих концах комнаты.

Проконсультируйтесь с электриком

Статья, подобная этой, не может охватывать все случаи и нормы, применимые во всех странах и всех местных муниципалитетах.

По этой причине, а также в целях безопасности вас, вашей семьи и вашего дома перед любыми электромонтажными работами лучше всего проконсультироваться с местным электриком.

Что касается электричества, немного знаний может быть смертельно опасным, и не стоит рисковать, просто чтобы сэкономить немного денег.

Заключительные мысли

Любой вид электромонтажных работ никогда не следует рассматривать как самостоятельную работу с небольшими базовыми знаниями в области электромонтажных работ, всегда обращайтесь к профессионалу.
