Как подключить одинарный выключатель схема: Подключение одноклавишного выключателя ⋆ Руководство электрика

особенности конструкции и схема подключения

Чтобы обеспечить максимально комфортное проживание в доме, необходимо уделить внимание не только интерьеру, но и освещению. Возможность управлять осветительным прибором из нескольких мест для многих людей стала необходимостью, а не роскошью. Для решения этой задачи можно использовать выключатель одноклавишный проходной. Устройство обладает приемлемой стоимостью и не вызывает сложностей при установке.

• Отличия обычного выключателя от проходного
• Область применения
• Рекомендации по установке
  • Установка скрытого переключателя
  • Монтаж накладного устройства

Отличия обычного выключателя от проходного

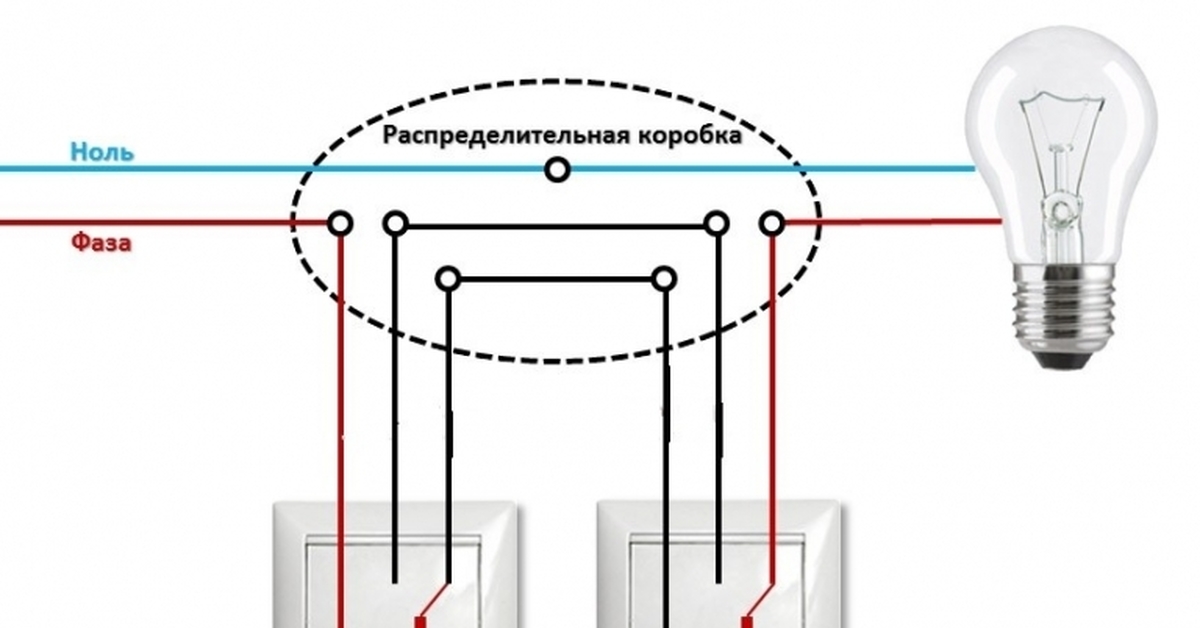

Внешне эти устройства не имеют принципиальных различий, чего нельзя сказать об их конструкции. Обычный выключатель имеет два контакта, один из которых подвижный. Он приводится в движение нажатием клавиши и замыкает неподвижный контакт. В результате в электроцепи появляется ток и осветительный прибор включается. Производителями также выпускаются и двухполюсные одноклавишные выключатели.

Их конструкция отличается от однополюсных тем, что нулевой провод, идущий к светильнику, размыкается аналогично фазному, что позволяет повысить безопасность устройства. В свою очередь, переключатель проходной одноклавишный имеет два неподвижных и один подвижный контакт, который всегда находится в замкнутом состоянии с одним из неподвижных. В результате после нажатия на клавишу и переводе ее из одного состояния в другое, подвижный контакт просто меняет свое местоположение и замыкается с неподвижным контактом, который ранее был разомкнут.

Таким образом, он не имеет положения «выключено» и работает, как переключатель, а не выключатель. В технической литературе, а также каталогах производителей электротехнических устройств, он называется переключатель одноклавишный однополюсной на два направления. Этот факт стоит помнить, когда устройство будет приобретаться в магазине.

Следует заметить, что сегодня выпускаются и многоклавишные устройства, например, переключатели трехклавишные проходные.

Область применения

Устройство может использоваться в производственных, жилых и общественных помещениях. Простота монтажа позволяет применять его в домах.

Целесообразной видится установка выключателя в следующих местах:

• Лестничные площадки.
• Длинные коридоры.
• Освещение загородного участка.
• Большие комнаты в квартирах и домах.

Говоря проще, это устройство может активно применяться там, где есть две двери, являющиеся равноценными входами и выходами. Отличным примером использования проходного выключателя является спальня. При входе в помещение освещение можно включить с помощью расположенного у двери устройства, а выключить благодаря второму, находящемуся рядом с кроватью.

Проходные выключатели предоставляют возможность управлять одним осветительным прибором или целой группой. Для каждого конкретного случая подбирается определенный тип устройства.

Следует признать, что их использование позволяет не только сделать жизнь более комфортной, но и несколько сэкономить на электроэнергии.

Рекомендации по установке

Если возникла необходимость в замене старого выключателя, то много времени на выполнение работы не потребуется. Однако при желании создания новой электропроводке или обустройстве квартиры в новостройке, сложность работ несколько возрастет.

Установка скрытого переключателя

Для реализации этой затеи потребуется монтажная коробка из пластмассы или металла. В продаже можно найти изделия для сплошных и полых стен. С точки зрения безопасности, стоит обратить внимание на коробку из термостойкого пластика. Перед установкой из монтажной коробки необходимо вывернуть шурупы и удалить заглушку для проводов. Чтобы ее надежно закрепить, стоит воспользоваться алебастром.

Если речь идет о полой стене, например, к гипсокартонным, то в них коробки чаще всего крепятся скобами.

К переключателю проводники можно подключить четырьмя способами:

• Зажать сечением винта — весьма опасный способ, так как риск повреждения провода велик.
• Прижать шляпкой крепежного элемента — менее опасен в сравнении с предыдущим, но использовать его не рекомендуется.
• Проводник устанавливается в отверстие при нажатой клавише — в такой ситуации значительно сокращается срок эксплуатации пружины.
• Прижать провод специальной пластиной — наиболее безопасный и правильный способ.

Монтаж накладного устройства

Во многом процесс установки накладного переключателя аналогичен монтажу скрытого. Основным отличием здесь является отсутствие необходимости штробить стены под монтажные коробки. Среди недостатков можно отметить лишь размеры накладного устройства. Чтобы его установить, потребуется разметить отверстия под крепления, просверлить их, установить дюбеля, а затем подключить устройство к электроцепи.

Сложностей с выполнением этих работ возникнуть не должно и необходимо лишь проявить внимательность, соблюдая при этом коммутацию в соответствии с цветовой маркировкой проводников.

Особенно это касается тех ситуаций, когда проводится простая замена вышедшего из строя устройства.

Подключить выключатель: пошаговая инструкция + фото

Содержание

• 1 Подготовительные этапы работ
• 2 Правильная разводка провода
• 3 Одна клавиша
• 4 Две клавиши
• 5 Три клавиши
• 6 Как подключить выключатель?

На сегодняшний день выключатели света просто поражают своим разнообразием. На рынке вы сможете найти широкий ассортимент этой продукции. После покупки вам необходимо будет подключить выключатель света в своем доме. Этот процесс считается простым в том случае, если у вас есть определенные знания.

В этой статье мы предоставили вашему вниманию наиболее подробную информацию. Здесь вы узнаете, как подключить выключатель света с одной, двумя и тремя клавишами. Для начала вам необходимо будет изучить и понять, где необходимо использовать эти модели.

На сегодняшний день практически каждый человек знает, зачем нужен выключатель света. Обычно одноклавишное изделие используют для того, чтобы обесточить одну группу светильников. Этот продукт вы сможете установить практически в любой комнате, которая имеет только одну группу светильников.

Двухклавишный выключатель соответственно позволяет осуществлять свою работу с двумя группами светильников. Например, если в вашей комнате установлено основное освещение и софиты, тогда управлять их работой можно отдельно. Одна клавиша будет отвечать за основное освещение, а вторая за дополнительное.

Трехклавишный выключатель способен регулировать работу трех групп лампочек.

Обычно это изделие пользуется высокой популярностью в гостиной или в спальне.

Сейчас вы узнаете, как правильно подключить включатель с одной, двумя или тремя клавишами. Мы предоставили вашему вниманию не только информационную, но и фото инструкцию, которая сможет помочь вам выполнить этот процесс правильно.

Подготовительные этапы работ

Перед тем как выполнить подключение выключателя вам необходимо будет определиться с инструментами и технологией монтажа. Вот основные моменты, которые помогут выполнить правильный монтаж вашей конструкции:

1. Для подключения проводов можно использовать способы пайки или подключение провода с помощью клемм.
2. Перед началом работ вам необходимо будет отключить подачу электроэнергии.
3. Для правильной работы выключателя к нему необходимо подводить только фазный, а не нейтральный провод. Если вы неправильно выполните подключение, тогда вас может ударить током.
4. Перед тем как подключить свое устройство вам необходимо изучить цветовую маркировку проводов.

Вот это основные рекомендации, которых вам необходимо придерживаться для того, чтобы подключить выключатель света своими руками. Также вам потребуется следующий список инструментов, который позволит выполнить подключение:

• Плоскогубцы.
• Нож электрика.
• Отвертки.
• Соединители.

Правильная разводка провода

При подключении выключателя любого вида вам потребуется схема разводки проводов. На схеме должна изображаться прокладка провода от распределительной коробки и до выключателя. Сейчас мы рассмотрим все схемы подключения. Для трехклавишного выключателя провода необходимо разводить подобным образом.

Одна клавиша

Подключить одноклавишный выключатель достаточно просто. Выполнить этот процесс сможет даже неопытный электрик.

Вводный ноль вам необходимо будет подключить с нолем на выключателе. Обычно этот провод имеет синий цвет. Фазный провод сначала будет идти к вашему выключателю, а затем он будет возвращаться к распределительной коробке.

Только после этого он соединится с лампой. Как видите, со схем, которые мы вам предоставили, этот процесс не является сложным.

Две клавиши

Схема подключения двухклавишного выключателя может немного отличаться. Этот процесс в первую очередь связан с тем, что разрыв цепей будет осуществляться отдельно для каждой клавиши. Здесь в распределительную коробку будет отходить две группы проводов. При входе в коробку вам необходимо соединить свой синий проводник с другими проводами.

Фаза при подключении будет вестись на разрыв двух кнопок, а затем она будет фиксироваться в отдельном отверстии. Два исходящих провода в этом выключателе будут идти к каждой группе светильников.

Как правило, двухклавишный выключатель может иметь три отверстия. Два из них будут находиться, с одной стороны. Еще одно отверстие будет находиться, с другой стороны. Там, где располагается одно отверстие вам необходимо подключить входящую фазу. С другой стороны вам необходимо подключить исходящие фазы. Здесь вы можете прочитать, как провести разборку выключателя.

Три клавиши

Для того чтобы подключить трехклавишный выключатель вам потребуются определенные знания. Ноль, как и в предыдущих случаях, вам необходимо будет соединить еще в распределительной коробке. Вводная фаза должна направляться на разрыв. После ввода необходимо подключить исходящие фазы, которые будут идти на три группы светильников.

Как подключить выключатель?

После того как вы выполнили все соединения проводов в выключателе вам необходимо будет его установить. Монтаж выключателя может выполнить практически каждый, и сейчас мы об этом поговорим. После того как вы подвели провода их необходимо надежно закрепить.

Теперь можно приступать к его фиксации в распределительной коробке. В распределительной коробке он будет крепиться с помощью специальных зажимов. Они располагаются по бокам этого изделия. Сначала вставьте выключатель в розетку, а затем отверткой зажмите его контакты. После зажима болтов выключатель будет надежно держаться в стене.

Читайте также: подключение двухклавишного выключателя.

Электропроводка однополюсных и двухполюсных автоматических выключателей — мелкое жилищное строительство

Установка стандартного однополюсного автоматического выключателя

Как правило, однополюсные автоматические выключатели на 15 или 20 ампер управляют цепями общего пользования, освещения или небольших бытовых цепей; они также могут управлять печью, насосом для бассейна или измельчителем мусора. На показанной здесь последовательности фотографий однополюсный выключатель устанавливается в подпанель, питание которой отключено.

Сначала подсоедините провод заземления 1 . В подпанели заземление подключается к отдельной шине заземления, соединенной с металлической панелью. Вставьте только один провод заземления под винт с проушиной. Обратите внимание на одинаковый угол наклона всех оснований, под которым они наклоняются к автобусу. Присмотритесь, и вы также увидите, что и заземляющий, и нулевой провода связаны пластиковыми стяжками для поддержания порядка в коробке.

1) Подключить провод заземления к шине заземления субпанели.

2) Подсоедините нейтральный провод к нулевой шине.

Далее снимите изоляцию с нулевого провода и подключите его к нулевой шине 2 . Поскольку это субпанель, нейтральная шина находится на черном пластиковом кронштейне, который электрически изолирует нейтральную шину от металлической коробки панели.

Защелкнуть однополюсный выключатель на горячую шину 3 . Пятка отбойного молотка садится на пластиковую планку, а затем поворачивается так, что его челюсти входят в зацепление с торчащей вверх металлической шиной. Нажмите вниз, чтобы надежно зафиксировать прерыватель. Зачистите от 3⁄8 дюйма до 1⁄2 дюйма изоляции с конца провода под напряжением, затем подсоедините его к винту с проушиной на конце выключателя 4 . Примечание. Прежде чем подсоединять нагревательный провод, наденьте маркированный кусок оболочки, который идентифицирует цепь, которую он питает. Затяните наконечник прерывателя, чтобы зафиксировать горячий провод.

3) Привязать выключатель к горячей шине.

4) Вставьте горячий провод в наконечник прерывателя и затяните его.



Перед включением автоматического выключателя проверьте новую цепь на наличие коротких замыканий с помощью мультиметра, как описано в разделе «Коммерческая тайна». Как только вы убедитесь, что в цепи нет коротких замыканий, снимите заглушку выключателя с крышки вспомогательной панели, замените крышку, включите вспомогательную панель и включите новый выключатель.

Перед повторным включением панели проверьте цепь на короткое замыкание. Прикоснитесь щупами тестера к наконечнику выключателя и шине заземления, затем прикоснитесь щупами к наконечнику прерывателя и нулевой шине. Коммерческая тайна После установки автоматического выключателя, но перед повторным включением панели и включением выключателя, используйте мультиметр для измерения сопротивления (Ом). Сначала убедитесь, что в цепи нет нагрузки (например, включенных осветительных приборов или электроприборов). Прикоснитесь щупами инструмента к (1) наконечнику прерывателя и шине заземления, затем (2) наконечнику прерывателя и нулевой шине. Вы ищете полное замыкание — сопротивление отсутствует (0 Ом). Если вы получаете показания 0 Ом, НЕ включайте новый выключатель, пока не устраните проблему. Короткие замыкания обычно вызываются винтами или гвоздями для гипсокартона, вбитыми в кабель, неправильно подключенными устройствами или разъемами в розетке, которые разошлись.



Установка двухполюсного выключателя

В жилых помещениях двухполюсные выключатели обычно управляют печами, сушилками, плитами, конденсаторами переменного тока и другими крупными потребителями энергии. На последовательности фотографий справа показан двухполюсный выключатель на 30 ампер, установленный в субпанели. Поскольку проводка 120 В / 240 В, как правило, зависит от конкретного устройства, эта цепь питает розетку сушилки. Поскольку электронным компонентам сушилки требуется 120 В, эта 30-амперная цепь была подключена кабелем Romex 10/3 w/grd. В дополнение к двум горячим проводам кабель содержит нейтральный провод и заземление.

Рассчитав, что электрическая система имеет достаточную мощность для добавления 30-амперной цепи и что в вспомогательной панели есть место для двойного выключателя 1 , электрик выключил выключатель вспомогательной панели в сервисной панели, а затем проверил вспомогательную панель. чтобы убедиться, что питание отключено. Сделав это, он снял крышку панели, удалил вырез в корпусе панели, установил кабельный разъем и пропустил через него кабель 10/3 w/grd, затянул кабельный разъем и снял защитную оболочку кабеля.

1) Двухполюсные выключатели крепятся к двум горячим шинам. Слева вы можете видеть пластиковые планки, на которые крепится пятка гидромолота; справа две лопасти горячей шины.

Он подсоединил оголенный заземляющий провод кабеля к шине заземления субпанели, снял изоляцию с конца нейтрального провода и подключил его к нулевой шине. Прежде чем защелкнуть двухполюсный выключатель на горячие шины 2 , он убедился, что он приземлится в правильном положении шины A-B, то есть что верхние кулачки двухполюсного выключателя соединятся с шиной фазы A, а нижние челюсти к шине Phase B.

2) Поместите пяточную сторону гидромолота на пластиковые планки, затем поверните гидромолот так, чтобы его захваты защелкнулись на лезвиях горячей шины.

После надевания маркированного наконечника на черный горячий провод кабеля электрик соединил его с верхним наконечником выключателя, а затем подключил красный горячий провод к нижнему наконечнику выключателя 3 . Он затянул оба винта, чтобы обеспечить надежное соединение, а затем с помощью мультиметра проверил цепь на наличие коротких замыканий, как описано в разделе «Коммерческая тайна». Обнаружив отсутствие коротких замыканий, он удалил два заглушки выключателя (двухполюсный выключатель) из крышки подпанели, заменил крышку, включил подпанель и включил новый выключатель.

3) Подсоедините провод заземления цепи к шине заземления, провод нейтрали к шине нейтрали, затем два провода под напряжением к наконечникам двухполюсного выключателя.



---

Выдержки из Wiring Complete, 3-е издание (The Taunton Press, 2017) Майкла Литчфилда и Майкла Макалистера

Доступно в Taun ton Store и на Amazon. com.

Как проверить панель автоматического выключателя для электросети 240 В (сделай сам)

Обновлено: 15 мая 2023 г. Следующий проект›

Семейный мастер на все руки

Проанализируйте панель автоматического выключателя, чтобы определить, есть ли у вас достаточная сила тока и достаточно места для новой цепи или устройства на 240 вольт.

Эксперты DIY из журнала The Family Handyman Magazine

На что обращать внимание в коробке выключателя

Если ваш дом не очень старый и в нем никогда не обновлялась система электроснабжения, в нем есть 240-вольтовая сеть с улицы и с главным электрическим щитом.

Почти каждый главный электрический щит имеет два 120-вольтовых провода и один нулевой провод, идущие к нему от коммунальной компании. Каждый провод питает одну «шину» (медную вертикальную ветвь) внутри основной сервисной панели. Вот почему вы обычно видите две колонки выключателей (или предохранителей), когда открываете дверцу сервисной панели. Обычные 120-вольтовые цепи, питающие все, от лавовой лампы до пылесоса, питаются от одной из этих двух шин. Стандартные автоматические выключатели на 15 или 20 ампер подключаются к одной из шин. Затем горячий (красный или черный) провод питания цепи прижимается к выключателю, а нейтральный (белый) провод и оголенный медный провод заземления прикрепляются к общей нулевой шине.

Схема на 240 вольт очень проста. «Двухполюсный» автоматический выключатель подключается к обеим шинам 120 В одновременно, поэтому напряжение в цепи удваивается. Вот почему для 240-вольтовых цепей нужны два провода под напряжением и нейтраль для подачи электричества к устройству, а также провод заземления.

У вас достаточно мощности в сервисной панели для нового 240-вольтового прибора?
Сервисные панели рассчитаны на максимальный ток, который они могут обеспечить. Например, панель на 60 ампер, установленная в старом доме, может выдерживать до 60 ампер тока в доме. Панель должна быть достаточно большой, чтобы удовлетворить существующую электрическую потребность дома плюс новый прибор, не превышая номинальную силу тока панели. (Стандартная электрическая плита без излишеств требует 40 ампер.) Вычислить это сложнее, чем просто рассчитать общую силу тока автоматических выключателей, уже установленных на панели. Электрик, которого вы наймете для установки новой цепи, поможет вам решить, подходит ли панель для этой задачи. Большинство домашних электрических панелей имеют достаточную мощность для дополнительных приборов, но если вам нужно увеличить мощность, есть решения. Скорее всего, если у вас достаточно места для цепей, у вас не возникнет проблем с добавлением цепи диапазона, особенно если у вас нет 240-вольтовых энергоемких приборов, таких как кондиционеры, электрические водонагреватели или сушилки.

Есть ли в сервисной панели место для другого двухполюсного выключателя на 240 В?
Наконец, в панели должно быть два места для двух дополнительных автоматических выключателей. Если доступные места не расположены непосредственно друг над другом, существующие выключатели можно вытащить и снова вставить в новые положения, чтобы обеспечить такое расположение.

Если у вас есть старая панель с предохранителями вместо выключателей или если панель с автоматическими выключателями уже заполнена, электрик может добавить дополнительную панель для управления дополнительной цепью 240 вольт. Субпанель — это мини-электрическая панель, питаемая от главной панели для создания пространства для дополнительных цепей. Добавление подпанели обходится относительно недорого, в зависимости от того, сколько работы необходимо выполнить, и от состояния вашей сервисной панели.

Дополнительная панель, вероятно, не стоит вложений, если у вас есть панель с предохранителем. Было бы лучше, если бы главный электрический щит дома был модернизирован до современного с автоматическим выключателем, с большим количеством места для дополнительных цепей. Установка панели большего размера с более высокой силой тока может в несколько раз превысить стоимость субпанели.
