Как подключить люстру к двухклавишному выключателю: Как подключить люстру с 5, 6 и 8 лампами на двойной выключатель

Как подключить люстру с 5, 6 и 8 лампами на двойной выключатель

Подключение люстры в домашних условиях на первый взгляд кажется делом, которое по силам даже новичку. В действительности это совсем непростая электротехническая операция, требующая знания электрических схем и умения обращаться с инструментом. Монтаж комнатного осветительного прибора заметно осложняется в тех случаях, когда через двухклавишный выключатель подключается сразу несколько лампочек.

Необходимость прозвонки проводов

Для того, чтобы правильно произвести подключение люстры, первым делом необходимо определить фазные и нулевой проводники, выходящие из потолка. Для этого обязательно прозваниваем провода индикатором напряжения или вольтметром.

В первую очередь нужно проверить правильность подключения выключателя. Во включенном положении двух клавиш выключателя индикаторная отвертка должна показать наличие фазы на двух проводах, выходящих из потолка.

На одном из проводов не должно быть напряжения. Выключая по очереди клавиши выключателя освещения, можно определить, какой провод соответствует определенной клавише.

Подключение люстры на 2 лампочки к двойному выключателю

Самый простой из возможных вариантов – подключение люстры к двойному выключателю на два рожка.

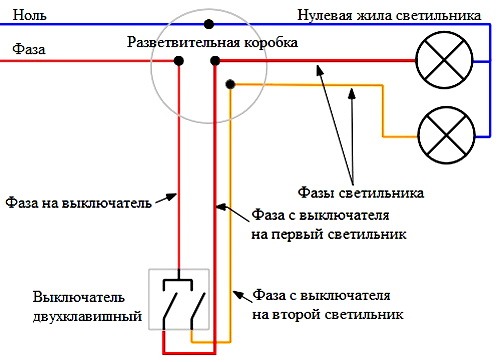

Согласно схеме в этом случае к выключателю подводятся 3 проводника, один из которых идет от распредкоробки (вход фазы), а два выхода возвращаются в коробку и вместе с нулевым проводом приходят в люстру.

Дополнительная информация: Если из потолка к месту крепления люстры от выключателя проложен всего один фазный провод (в изоляции красного или белого цвета) – второй придется прокладывать самостоятельно.

Такое подключение позволяет выбирать следующие состояния осветительных приборов:

1. Светится только одна лампочка при потушенной второй (первая из клавиш находится во включенном положении, а вторая – в выключенном).
2. Горят все осветители (обе клавиши включены).
3. Все лампы потушены (прибор полностью выключен).

При этом общее количество параллельно включенных ламп в каждой из двух коммутируемых групп может быть произвольным.

Как подключить люстру на 3 лампочки к двойному выключателю

При необходимости коммутации через тот же сдвоенный выключатель сразу трех ламп потребуется сделать следующее:

1. Произвести подключения к двойному выключателю аналогично предыдущему случаю.
2. Затем один из отходящих от него фазных проводов подключить к одной лампе.
3. Второй проводник необходимо подсоединить к двум параллельно включенным лампочкам.

При таком способе организации коммутаций набор возможных вариантов по формированию освещенности расширяется. Одновременно с этим сохраняется возможность экономии электроэнергии.

Схема подключения люстры с двойным выключателем на 4 лампочки

При четырех лампах ситуация с коммутацией через двухклавишный прибор заметно осложняется, поскольку в этом случае число возможных комбинаций соединения осветителей возрастает до двух.

Первый из вариантов предполагает разделение 4-х ламп на две группы по два осветителя в каждой. Аналогично всем предыдущим случаям к ним подводится соответствующий провод от выключателя. При включении одной клавиши светятся только две лампочки, а при нажатии сразу двух – загораются все четыре рожка.

Во втором случае лампы разбиваются следующим образом: 3 штуки объединяются в отдельную группу, а четвертая остается как есть. При таком включении одной клавишей коммутируется сразу три лампочки, а второй только одна.



Возможность управления освещением в комнате в этом случае существенно возрастает.

Обратите внимание: Порядок разбивки отдельных лампочек по группам может быть произвольным.

При дальнейшем увеличении числа ламп ситуация более усложняется.

Подключение люстры к двойному выключателю на 5 лампочек

Схема подключения люстры на пять рожков оказывается еще более сложной, чем на четыре, что объясняется большим количеством вариантов коммутации и соединительных проводов. Лампы при таком количестве рожков также разбиваются на две группы (по числу клавиш выключателя), однако разбивка в этом случае может осуществляться следующим образом:

1. Во-первых, можно объединить в одной группе три осветителя, а во второй – оставить две.
2. Во-вторых, их можно перераспределить так: в первую группу соединяются четыре лампы, а во второй оставляется пятая.

Согласно схеме подбирать набор ламп в каждой из коммутируемых групп можно произвольно, что зависит от предпочтений хозяина квартиры. Поскольку число проводов в этом случае существенно возрастает – потребуется описать порядок их монтажа, который производится следующим образом:

• Прежде всего, в пучке проводов, подводимых к люстре, находят общий или нулевой провод, который должен иметь изоляцию синего цвета.
• Там же следует найти два провода в изоляции красной расцветки, которые являются фазными (они проложены от двух выходных контактов двухклавишного выключателя).
• Первый из них подсоединяется к одной группе лампочек, а второй – к другой.

Если из потолка к месту крепления люстры подведен один фазный провод в изоляции красного цвета – другой, предназначенный для второй группы, прокладывается самостоятельно

При нажатии одной клавиши в этом случае первоначально загораются два или три светильника, а после коммутации второй к ним добавляются оставшиеся рожки. В случае когда сильного освещения не требуется – достаточно держать включенной одну клавишу.

Важно! При желании сэкономить на электроэнергии следует воспользоваться вторым вариантом включения (4+1).

В этом случае можно включить одну лампу, оставив остальные четыре в выключенном состоянии. Рассмотренная схема позволяет управлять освещением в помещении во всем диапазоне возможных вариантов.

Подключение люстры к двойному выключателю на 6 лампочек

Подключение люстры через 2-х клавишный выключатель  с большим количеством рожков возможно в ситуации, когда в квартире имеется подходящая для этого электропроводка. При соблюдении этого условия можно будет использовать различные варианты режимов освещения.

Дополнительная информация: Обойтись старой подводкой можно только в случае, если ранее использовался осветитель схожей конструкции (с несколькими рожками).

Как и в предыдущем варианте для этого нужно, чтобы в месте вывода кабеля из потолочного отверстия выходило два фазных провода и один нулевой.

Входящие в состав осветительного прибора лампочки могут быть разделены следующим образом:

• Одна группа состоит из двух ламп, а 2-я – из 4-х.
• Каждая из этих групп содержит по 3 осветительные единицы (фото справа).

Разбивать рожки в соотношении 5 к одному в этой ситуации не имеет смысла, поскольку разницы, когда горят 6 или только 5 ламп практически незаметна.

Как и в предыдущих случаях, разводка нулевых и фазных проводников по рожкам должна быть организована в корпусе люстры (обычно это делается еще на производстве при ее изготовлении).

Пользователю остается соединить через специальный коннектор провода в изоляции одинакового цвета, соблюдая выбранный порядок коммутации. Если расцветка проводов на люстре не обозначена – придется прозвонить их с помощью мультиметра и выявить где земляной проводник, выходящий на цоколи, а где фазный, подводимый к центральным пятачкам ламп.

Схема подключения 8 рожковой люстры через двойной выключатель

Для подключения осветительного прибора с восемью рожками потребуется действовать таким же образом, как это делалось во всех предыдущих случаях. В данной ситуации придется воспользоваться следующими вариантами разбивки лампочек по группам:

Обратите внимание: Вариант 7+1 не имеет смысла, как и схема разбивки 5+1 в предыдущем случае.

Выбор возможных вариантов светового потока в этой ситуации существенно возрастает, что гарантирует возможность экономного расходования электроэнергии. Экономный режим обычно выбирается в ситуации, когда в максимальной освещенности нет необходимости.

Видео по теме

Мы подобрали видео, с помощью которого вы сможете правильно подключить люстру к двойному выключателю на 5 лампочек.

В заключительной части обзора отметим, что каждый из рассмотренных способов включения осветительных приборов на разное количество ламп предполагает определенный уровень суммарной освещенности для данного помещения. Количество одновременно включенных источников света зависит от полезной площади и объема.

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Помогла24Не помогла7

Подключение люстры к двойному выключателю: схемы + правила монтажа

Люстра не только дополняет общий дизайн помещения, но и служит источником света в темное время суток. Однако максимально возможный уровень иллюминации применяется не так часто, ведь верно? В большей части ощущается потребность в использовании экономного режима, когда функционирует только часть ламп.

С этой целью выполняют подключение люстры к двойному выключателю, позволяющему регулировать интенсивность освещения комнаты. Хотите произвести монтаж коммутирующего устройства самостоятельно, но не знаете, как это правильно осуществить?

Мы поможем вам разобраться со всеми нюансами этого процесса — в статье приведены схемы подключения прибора к выключателю с двумя клавишами, рассмотрены основные ошибки, которые допускают новички. Правильное соединение проводов позволит осуществлять управление, обеспечивая комфортное освещение.

Материал статьи снабжен фотографиями, схемами и рекомендациями в видеоформате по корректному выполнению подключения люстры своими силами. Изучив основные правила и схемы монтажа, можно приступать к работе.

Содержание статьи:

Безопасность превыше всего

Работа с электропроводкой должна выполняться с соблюдением техники безопасности и выдержкой четкой последовательности действий.

В первую очередь правила касаются обесточивания проводки в процессе подгонки и , монтажа рабочего механизма выключателя, подключения проводников в клемм и других действий.

Основной аспект, на котором стоит заострить внимание при выполнение домашних электротехнических работ – контакт с оголенными проводами. Все действия при этом должны выполнятся после отключения общего рубильника и с применением специальных инструментов

Однако для определения нужного провода наличие электропитания все же понадобится, поэтому в работе необходимо быть максимально осторожными и выполнять все действия только специальными инструментами с качественной изоляцией рукояток.

На рисунке видно, что к двойному выключателю подходят 3 проводника, один из них направлен от распределителя, а остальные применены для контакта с люстрой. Электропроводка алюминиевая и представлена трехжильным проводом

Монтаж двойного выключателя осуществляется только в разрыв проводника фазы.

При инспектировании выполненной схемы разрешается включать и выключать осветительные приборы только после полной изоляции оголенных жил и их окончательного закрепления.

Применение двойных выключателей

Подключение люстры к электрической цепи на двойной выключатель позволяет как поочередно задействовать группу ламп, так и включать во всю мощность светотехнический прибор.

При этом двухфазное устройство может срабатывать, взаимодействуя только с двумя группами, количество ламп в которых не ограничено.

С помощью двухклавишного прибора можно подключить любые две группы освещения, нуждающиеся в параллельном или поочередном включении. При этом схема практически не претерпевает изменений

Такая регулировочная фурнитура может применяться в частном доме, где первая линия питает наружное освещение, а вторая – коридор, также в квартирах, распределяя электропитание между двумя комнатами санузла.

Двухклавишный выключатель – это пара одноклавишных, укомплектованных в одном корпусе, поэтому и схема подсоединения практически идентична.

Для воспроизведения плана монтажа изначально необходимо ознакомиться с конструктивными особенностями изделия и с подключаемыми к электросети элементами.

Устройство прибора с двумя клавишами

Модификаций и  достаточно много. Однако двухклавишная электрофурнитура обрела популярность сравнительно недавно, когда освещение стало воспроизводиться с помощью многоламповых люстр.

Так появилась потребность распределения света посредством зонирования точечными светильниками.

№1 — модель самозажимного клеммника

Корпус прибора имеет стандартные параметры. В зависимости от модификации может быть накладной или встроенный, легко монтируется на внешнюю или внутреннюю часть стены.

Второй вид оснащен регулируемыми фиксаторами. С помощью винтов корпус прибора крепится в нужном положении.

В конструкции двухклавишного прибора размещены два независимых механизма, посредством которых осуществляется соединение и разрыв контура электрической сети

Для крепления проводов в современных вариантах фурнитуры используются пластинчатые зажимы или прижимная планка с винтами.

Безвинтовая модель получила широкое распространение и просто незаменима при самостоятельной установке для новичков. Схема подключения и распределение контактов в большинстве случаев показана сзади корпуса. Также используются общепринятые маркировочные значения.

Основное условное обозначение – латинская буква L, означающая контакт для фазного провода. Рядом нанесена пара стрелок, направленных вниз. Они трактуются как указание направления двух отходящих фаз. Такой же смысл несут и цифры, указанные на месте стрелок.

В этом немецком двухпозиционном свитче фазный провод подсоединяется к клемме с маркировкой L, а отходящие фазы, обращенные к соответствующим клавишам, к клеммам 1 и 2

В левой части размещены двойные контакты первой клавиши переключателя, в правой – второй.

Исходя из метода подключения, каждая из клавиш может обеспечивать напряжением в разных направлениях, например, включать несколько лампочек светильника или освещать комнату, расположенную рядом.

Для каждого из проводников определено свое назначение, поэтому оптимальный вариант – применение кабеля с жилами разных цветов. Это существенно упростит и ускорит электромонтажный процесс.

№2 — подключение безвинтовой модели

Процесс подключения самозажимных контактов значительно проще в сравнении с винтовыми. В первую очередь, отключают подачу электричества. Далее все жилы будущего контакта должны быть зачищены от изоляционного материала на 1 см.

Каждый контакт предусматривает фиксирование одной пары жил. Зачищенный провод вставляется до упора в соответствующее отверстие механизма.

После включения электричества нужно вычислить фазу питания. Для этой цели применяют индикаторную отвертку. После проверки подача тока должна быть прекращена.

Проверка наличия или отсутствия фазы на контактах осуществляется через специальные окошки, которые предусмотрены в механизме двухфазного выключателя

Следуя схеме, указанной на обратной стороне рабочей части выключателя, необходимо поочередно присоединить разноцветные жилы, распределяя их по клавишам.

Рассмотрим подробный план действий на конкретном примере.

С электрического щитка квартиры в распределитель заходит электропитание в виде пары жил: фаза, обозначенная красным цветом, и ноль – синим. Также рядом с ними может идти желто-зеленый провод заземления

В нашем примере питающая фаза красного цвета соединяется с красным проводом, идущим на общий контакт двухпозиционного выключателя. На выходе из него уже получается два провода – бордового и желтого цветов.

Провод бордового цвета направлен в распределительную коробку. Там он подсоединяется к идентичному по цвету контакту и идет на первую группу лампочек люстры.

Согласно схеме, фазный контакт желтого цвета, уходящий в распределитель, должен быть соединен с аналогичным по цвету проводом, идущим на вторую группу светильников.

Ноль, изображенный на схеме голубым и тоже исходящий из электрощитка квартиры, идет напрямую к распределительной коробке, а затем к клеммной колодке, где подключается ноль каждой из группы ламп люстры.

Аналогично нулевой жиле идет желто-зеленая, отвечающая за землю.

Обязательно проверяется надежность выполнения контактного зажима – нужно произвести легкое натягивание кабеля. Если есть необходимость в каких-либо поправках, следует прижать кнопку на торце нужного контакта. На картинке L – контакт для присоединения фазы

При установке и подключению двойного выключателя его рабочий механизм прячут в подрозетник, фиксируя в нужном положении винтовым креплением. Далее на прибор ставят клавиши и декоративную накладку.

№3 — установка винтовых контактов

В этом случае схематических указаний нет. Визуально необходимо обозначить два нижних контакта, которые, вероятнее всего, представляют отходящие фазы, и верхний – питающую фазу.

Удостоверится в правильности действий можно методичным включением и отключением контактов: при включенных клавишах цепь замыкается, в положении выключено — цепь размыкается.

В зависимости от производителя обозначение клемм может отличаться. В этом китайском выключателе маркировка представлена таким образом: L – общая фаза, отходящие фазы L1 и L2

Механизм этого вида выключателя оснащен тремя винтовыми контактами, посредством которых подсоединяются жилы, и двумя винтами, приводящими в действие распорные лапки.

На верхний одиночный контакт садится фаза питания (1), два нижних – отходящие фазы светильника (2), распорные винты находятся с правой и левой стороны устройства (3)

Для контактов винтового типа необходимо зачищать жилы на 0,5 см. Фиксация жил осуществляется с помощью пластины, которая приводится в движение винтами.

Проверка корректности подключения проводов

Первоочередная задача – проинспектировать насколько правильно был подключен выключатель. На одной из линий индикатор напряжения в разомкнутом положении должен показать наличие потенциала фазы.

На месте, где планируется устанавливать люстру, должны выходить две жилы, а именно нейтральный и фазный провод, идущий от переключателя.

Количество проводников у самого прибора будет больше, особенно когда подключается многорожковый светильник. Также возможно наличие заземляющей жилы, если в доме эксплуатируется электропроводка с системой заземления TN-C-S.

Если при проверке не удалось обнаружить фазу, это говорит о неправильном подключении проводки или же о проблемах с закреплением жил в рабочем механизме выключателя

Для правильного распределения назначения каждого кабеля необходимо проверить наличие у них напряжения. Для этого есть несколько специальных приборов: индикатор, вольтметр, цифровой мультиметр и др.

Работать с индикатором напряжения несложно: необходимо прикасаться его наконечником к очищенному от изоляции участку проводки.

Только один кабель не подсвечивает прибор — ноль, остальные при контакте с отверткой будут вызывать его свечение — фаза. Поочередное переключение двух клавиш выключателя поможет распознать принадлежность провода к нужной клавише.

Помимо ноля и фазы в новостройках дополнительно размещают заземление. Подключение желто-зеленого провода производится к аналогичному кабелю светильника

Подобный метод определения используется и при измерении цифровым мультиметром. Его необходимо выставить в режиме «Вольты» и задать шкалу — более 220 В. Чередуя необходимо прикасаться щупами к парам проводов.

Фазная пара не приведет к изменениям на циферблате прибора. Соединив щупами возможную фазу и ноль, можно наблюдать на индикаторе цифру 220 В. Если проводка имеет одинаковый цвет лучше разметить ее маркерами.

Расшифровка маркировки электропроводов

Для удобства идентификации и во избежание путаницы изоляция жил . Согласно стандартам, провод заземления имеет желтый цвет с полоской зеленого оттенка.

Такой проводник встречается в новостройках, где обеспечен высокий уровень защиты от поражения током.

В домах со старой проводкой расшифровка назначения кабеля затруднена, т.к. раньше цвет изолирующего материала применялся одинаковый. Для начала электромонтажных работ потребуется сделать прозвон кабеля (+)

Маркировка нейтрального проводника осуществляется изолирующей оболочкой синего или голубого цвета, в которую заключена жила. Для фазы могут применяться любые другие вариации оттенков, кроме указанных.

Варианты выполнения соединений

Подключение люстры и прочих приборов освещения выполняется методом опрессовки, спайки или посредством клеммных переходников.

Первый вариант предусматривает соединение проводниковых жил посредством их обжатия фиксирующей гильзой. Вся процедура осуществляется специальным инструментом – пресс-клещами. Это способ соответствует всем нормативным документам.

Второй метод считается одним из самых надежных, однако трудным в воспроизведении. Его практически не применяют из-за неудобства работы на высоте.

Выбрав один из способов контакта проводников необходимо помнить о том, что алюминий под постоянной нагрузкой обретает пластичность. Соединения такого плана нуждаются в регулярном инспектировании. Также периодически нужно затягивать фиксирующие болты

Нельзя скручивать друг с другом алюминиевые и медные провода — формируется гальваническая пара, которая даже при незначительном повышении уровня влажности в квартире может воспроизводить электрохимическую реакцию в виде окисления.

Этот процесс нарушает контакты, а место стыковки начинает подогреваться. Именно по этой причине и образуются очаги возгорания.

Если использовать для соединения клеммы, с проводников потребуется снять изоляционный материал на 9-11 мм. Для этого на зажимах есть специальные метки, определяющие нужный уровень зачистки

Актуальным считается использование . На данный момент модельный ряд этого соединительного элемента достаточно широк – от классического винтового варианта до пружинной модификации.

Как правильно подключить люстру?

Если обратить внимание на пятирожковую люстру, в ее арсенале довольно большое количество проводов, поэтому неопытные мастера избегают таких осветительных приборов.

Однако ничего сложного в процессе подключения жил, идущих от распределителя к такому светильнику, нет.

Поскольку определение фазности проводов осуществляется при включенном электропитании, необходимо следить за тем, чтобы оголенные концы жил не соприкасались. Если потребуется, их нужно аккуратно развести в разные стороны, предварительно выключив щиток

В первую очередь необходимо разобраться с проводкой на потолке, которая в стандартной ситуации имеет три провода:

• L1 – фаза первой клавиши выключателя;
• L2 – фаза второй клавиши;
• N – ноль.

Если провода одинаковые по цвету, то с помощью индикатора напряжения определяется принадлежность каждого, т. е. фазы L1 и L2. Соответственно, оставшаяся жила будет нулевой.

Далее можно переходить к процессу формирования контактных узлов. Рассмотрим на примере пятирожковой люстры, у которой 10 проводов: фазные жилы коричневого цвета — их 5, и такое же количество синих нулевых.

Большинство люстр китайского производства не оснащены нужными соединениями, поэтому изначально потребуется определить на сколько групп будут поделены лампочки. Патрон каждой лампы имеет два проводника разных цветов – черного или синего и коричневого

У этого светильника есть одно неоспоримое достоинство – комбинация лампочек может быть составлена по своему усмотрению. Согласно нижеописанной схеме, в первую группу входит две лампочки, во вторую – остальные три.

Схема подключения пятирожковой люстры. Расшифровка обозначений: L – фаза общего питания выключателя, L1 и L2 – фазные провода серии лампочек (красный цвет), нулевой кабель N – синий

Исходя из этой схемы, подключение пятирожкового осветительного прибора производится в несколько этапов. Изначально пара коричневых проводов комплектуется в один узел.

Желательно чтобы лампы, входящие в одну серию, подсоединялись параллельно. Эту скрутку именуем L1.

Следующим шагом будет аналогичное скручивание незадействованных трех коричневых проводов. Это будет серия L2. Далее полученные два узла вставляют в двухпроводные .

Все контакты лучше оформлять посредством клеммных зажимов, а не методом скрутки. Использовать можно как общий модуль зажима, так и индивидуальную конструкцию

На следующем этапе скручиваются синие жилы и подключаются к клемме трехпроводного типа.

Порядок подключения не имеет значения. Комбинация может быть 3+2 или 2+3. Это будет нейтральный узел — N.

Единственный минус клеммников Ваго – они не обработаны кварцевой пастой, защищающей контакты от окисления. Однако решить эту проблему можно приобретением такого состава и самостоятельным спринцеванием ее в зажим

По итогу на выходе получается 3 узла соединения: фаза первой и второй группы ламп — L1 и L2, общий нейтральный узел — N. Учитывая маркировку проводов, их необходимо подсоединить к соответствующим линиям на потолке.

Фазных проводников, выходящих из светильника, получается два (L1, L2), а нулевой провод (N) будет только один и он подсоединяется ко второму контакту патрона

На финишном этапе необходимо уложить всю проводку в колодку чаши люстры и установить ее. Крепление выполняется одним из способов: вешается на крючок или прикручивается шурупами. Далее затягиваются декоративные заглушки светильника.

Использование провода заземления

При обустройстве электрокоммуникаций в новых домах согласно общепринятым нормам обязательно в проводке будет присутствовать провод заземления.

В таких помещениях при монтаже люстры можно обнаружить, что из потолка выходят 4 провода: две фазы от выключателя, ноль и заземление.

Маркировка провода заземления выполняется сочетанием желтого цвета с зеленой полосой. В однофазной сети он будет третьей жилой, в трехфазной — пятой

В большинстве моделей люстр с двумя группами ламп и деталями из металла в комплектации предусмотрен клеммный блок, через который и производится подключение заземления.

В процессе монтажа осветительного прибора нужно обратить на это внимание и подключить провод.

Подключение галогенного светильника

Люстры с  не всегда работают от сети переменного напряжения 220 В — это могут быть изделия, рассчитанные на переменное напряжение в 6, 12 или 24 В. Поэтому во втором случае понадобится понижающий трансформатор.

Иногда производитель в каждой модели осветительного прибора, работающего на галогенных лампах, встраивает специальные трансформаторы для понижения тока.

При этом схема находится уже в собранном виде и остается ее только установить. Незадействованными остаются 2 кабеля, которые и соединяют с потолочной проводкой, при этом подключение выполняется произвольно.

На схеме показан принцип подключения люстры с электронным трансформатором. В этой вариации светильника есть блок контроллера. На тыльной стороне его корпуса изображен план подключения. На схеме: PE – земля, N – ноль, L – фаза

Люстры, в комплектацию которых входит дистанционный пульт, могут быть различной модификации: с галогенными, светодиодными или лампами накаливания.

Есть модели и комбинированного типа. Такое устройство осложнено наличием блока радиоуправления. По сути, этот контроллер являет собой беспроводное устройство, управление которым осуществляется посредством пульта или стандартного клавишного переключателя.

Подключение такого прибора освещения выполняется подобно предыдущей модели, однако здесь будет добавлен еще один провод, самый тонкий из всех.

Это антенна, посредством которой воспроизводятся сообщающиеся действия пульта и контроллера. Он остается в неизменном виде внутри стакана люстры.

Выводы и полезное видео по теме

Весь процесс подготовки люстры к подключению и непосредственно подсоединение к питанию двойного выключателя описан в видео:

Неопытные мастера достаточно часто допускают ошибки в процессе электромонтажа, какие именно и как их избежать смотрите в видеосюжете:

Если воспроизводить корректно все этапы монтажа и следовать схеме, можно обезопасить себя от неприятных последствий при непосредственном эксплуатировании осветительного прибора. Более того, удастся создать неповторимую световую атмосферу в помещении, подстраивая ее под свои нужды.

Поделитесь с читателями вашим опытом подключения люстры к двойному выключателю. Пожалуйста, оставляйте комментарии к статье, задавайте интересующие вас вопросы и участвуйте в обсуждениях. Форма обратной связи расположена ниже.

Схемы подключения люстры с 2, 3, 5 лампами. Как подключить люстру с тремя проводами

Здравствуйте, уважаемые читатели сайта sesaga.ru. Часто возникает ситуация, когда купил, например, пятирожковую люстру, принес домой, а она подключается только к одноклавишному выключателю, при включении которого загораются все пять ламп. А хотелось бы ее подключить к двухклавишному, и чтобы при включении одной клавиши включались, например, две лампы, при включении другой клавиши включались три, а все пять ламп горели бы при нажатии обеих клавиш. Естественно, встает вопрос, как это осуществить и возможно ли это?

На самом деле все это решается.
Если люстра изначально рассчитана на подключение только к одноклавишному выключателю, то люстру придется разобрать и в ее электрическую схему добавить дополнительный провод, на который будет подаваться фаза со второй клавиши выключателя. Если же схему люстры предполагается собирать самостоятельно, что позволяет ее сразу адаптировать под имеющийся в доме выключатель, то здесь вообще нет никаких проблем. Но именно непонимание электрической схемы люстры часто вызывает трудности при ее подключении к потолочным проводам.

В этой статье я постараюсь максимально доступно рассказать все, что связано с электрической схемой люстры на разное количество ламп, а также подключении ее к одноклавишному и двухклавишному выключателю.

1. Принцип построения схемы люстры на 2, 3, 5 и более ламп для подключения к одноклавишному выключателю.

а) Схема люстры на 2 лампы для подключения к одноклавишному выключателю.

Соберем схему двухрожковой люстры, которая будет подключаться к одноклавишному выключателю, при включении которого будут одновременно зажигаться обе лампы.

Для удобства понимания рисунок разделен на две части: в левой половине изображены лампы накаливания с патронами и выходящим из патронов двухжильным кабелем с выводами коричневого и синего цвета. В правой половине рисунка изображена электрическая схема с этими же лампами, но уже соединенными параллельно: коричневый вывод с коричневым, а синий с синим. От каждого места соединения (коричневая и синяя точка) отходит вывод к своему потолочному проводу: коричневый к

фазному, а синий к нулевому.

Работу схемы можно объяснить так: при включении выключателя фаза L1 одновременно поступает на коричневые выводы ламп HL1 и HL2 и они загораются. На рисунке движение фазы показано стрелками, а включенные лампы выделены желтым цветом.

б) Схема люстры на 3 лампы для подключения к одноклавишному выключателю.

В правой части рисунка изображена электрическая схема

трехрожковой люстры, у которой все лампы соединены параллельно. Коричневые выводы каждой лампы собраны вместе и подключаются к потолочной фазе L1, синие выводы также собраны вместе и подключаются к потолочному нулю N.

Схема работает так: при включении выключателя фаза L1 одновременно поступает на коричневые выводы ламп и лампы загораются.

в) Схема люстры на 5 ламп для подключения к одноклавишному выключателю.

В правой части рисунка изображена электрическая схема пятирожковой люстры, в которой все лампы соединены параллельно. Коричневые выводы каждой лампы собраны вместе и подключаются к потолочной фазе L1, синие выводы также собраны вместе и подключаются к потолочному нулю

N.

Схема работает так: при включении выключателя фаза L1 одновременно поступает на коричневые выводы всех ламп и лампы загораются. Движение фазы показано стрелками.

2. Принцип построения схемы люстры на 2, 3, 5 и более ламп для подключения к двухклавишному выключателю.

а) Схема люстры на 2 лампы для подключения к двухклавишному выключателю.

Теперь соберем схему с двумя лампами, чтобы каждая лампа зажигалась от отдельной клавиши.

В первую очередь соединяем вместе два синих вывода обеих ламп – это будет общий ноль люстры и подключается он к потолочному нулю N.
Коричневый вывод лампы HL1 подключается к потолочной фазе L1, а коричневый вывод лампы

HL2 к потолочной фазе L2. Фазы на потолок попадают с выходных клемм двойного выключателя. Если же не совсем понятно, каким образом эти фазы образуются, почитайте статью о подключении двойного выключателя.

Теперь разберем работу схемы: при нажатии, допустим, левой клавиши выключателя фаза L1 приходит на коричневый вывод лампы HL1 и она загорается. При нажатии правой клавиши фаза L2 приходит на коричневый вывод лампы HL2 и загорается она. При включенных обеих клавишах лампы будут гореть одновременно. Ноль для ламп является общим, а движение фазы показано стрелками.

б) Схема люстры на 3 лампы для подключения к двойному выключателю.

Соберем электрическую схему трехрожковой люстры для подключения к двухклавишному выключателю. В первую очередь соединяем в одну кучу все синие выводы – это будет общий ноль люстры, который будет подключаться к потолочному нулю N.

Теперь соединяем вместе коричневые выводы двух ламп, например, HL2 и HL3, они будут подключаться к потолочной фазе L2. Оставшийся свободный коричневый вывод лампы HL1 будет подключаться к фазе L1.

Схема работает так: при нажатии, например, левой клавиши, фаза L1 поступает на коричневый провод лампы HL1 и лампа загорается. При включении правой клавиши фаза L2 одновременно поступает на коричневые выводы ламп

HL2 и HL3 и лампы загораются. При нажатых обеих клавишах выключателя горят все три лампы. Ноль для всех ламп общий.

в) Схема люстры на 5 ламп для подключения к двухклавишному выключателю.

Электрическая схема пятирожковой люстры идентичная с трехрожковой и отличается только количеством и комбинацией включения ламп. Работа ламп может распределяться следующим образом:

1) горит только одна лампа, горят четыре, горят все пять ламп (1 + 4)
2) горят две лампы, горят три, горят все пять ламп (2 + 3).

Наибольшей популярностью пользуется схема 2 + 3, поэтому ее и рассмотрим.

Чтобы не запутаться при сборке схемы в самую первую очередь собираем общий ноль люстры — все пять синих выводов ламп соединяем вместе.
Затем соединяем между собой коричневые выводы ламп HL1 и HL2, они будут подключаться к потолочной фазе L1. Оставшиеся три коричневых вывода ламп HL3, HL4 и HL5 также скручиваем между собой, они будут подключаться к потолочной фазе L2.

Теперь разберем работу схемы: при включении, например, левой клавиши фаза L1 поступает на коричневые выводы ламп HL1, HL2 и они обе загораются.

При включении правой клавиши фаза L2 поступает на коричневые выводы ламп HL3, HL4, HL5 и они загораются. При включенных обеих клавишах выключателя горят все пять ламп. Ноль для всех ламп общий.

3. Подключение люстры к потолочным проводам.

Перед подключением люстры на потолок необходимо определиться с фазными и нулевым потолочными проводами. Для этого воспользуемся индикаторной отверткой.

Совет. Перед работой индикаторную отвертку необходимо проверить. Для этого достаточно коснуться рабочим кончиком отвертки фазного проводника, на котором точно присутствует фаза, например, гнездо розетки. При наличии фазы в гнезде розетки внутри отвертки загорится огонек.

С определением проводов для одноклавишного выключателя все просто, поэтому сразу приступим к определению проводов для двухклавишного выключателя:

1) выключаем обе клавиши выключателя, и индикаторной отверткой проверяем отсутствие фазы на всех потолочных проводах;

2) затем включаем обе клавиши выключателя, и отверткой определяем, на каких двух проводах появилась фаза. Запоминаем или отмечаем их, так как они являются фазными проводами L1 и L2. На нулевом проводе N индикаторная отвертка показывать ничего не должна;

3) опять выключаем обе клавиши и индикаторной отверткой еще раз убеждаемся, что на фазных проводах фаза пропала, а на нулевом не появилась;

4) отключаем общее питание или питание этой схемы освещения;

5) теперь согласно схемы подключаем люстру к потолочным проводам.

Но здесь есть один нюанс, о котором надо рассказать.
Очень часто встречается дом, квартира или помещение, где в электрической проводке перепутаны местами фаза и ноль. Страшного ничего нет, однако методика определения потолочных проводов будет отличаться:

1) выключаем обе клавиши выключателя, и индикаторной отверткой проверяем наличие фазы на одном потолочном проводе, который будет являться нулевым. На двух других фазы быть не должно – это будут фазные провода

L1 и L2;

2) затем включаем обе клавиши выключателя, и индикаторной отверткой еще раз убеждаемся, что на нулевом проводе фаза осталась, а на фазных не появилась. Запоминаем или отмечаем фазные провода;

3) ОБЯЗАТЕЛЬНО отключаем общее питание;

4) теперь к потолочным фазным проводам L1 и L2 подключаем фазные провода люстры, а к потолочному нулевому N, нулевой провод люстры.

И еще надо рассказать про один момент.
В современных люстрах помимо проводов электрической схемы присутствует защитный заземляющий проводник желто-зеленого цвета, который соединяют с металлической частью корпуса люстры. Этот проводник предназначен для защиты человека от действия электрического тока, который в случае аварийной ситуации может оказаться на металлических частях осветительных приборов.

Если в электрической проводке дома или квартиры не предусмотрено защитное заземление, то при подключении люстры кончик проводника изолируют и оставляют внутри. Если же защитное заземление присутствует, то один конец проводника соединяют с корпусом люстры, а второй с потолочным защитным проводником.

Ну вот, в принципе и все, что хотел сказать. Как видите, сложного ничего нет. Самое главное понять принцип разделения ламп. Теперь я думаю, что Вам не составит труда подключить люстру с любым количеством выводов и ламп.
Удачи!

Как подключить люстру с 2 проводами к выключателю с 2 клавишами?

Довольно распространенная ситуация – вы решили подключить к двухклавишному выключателю, однорежимную люстру. При этом у люстры для подключения есть всего 2 провода, а вот из потолка, в месте монтажа, выходят 3 или даже 4. Давайте рассмотрим, какие основные варианты решения этой задачи у нас есть.

Общая схема подключения двухклавишного выключателя показана на изображении ниже. На ней:



Нулевой проводник (синий или бело-синий провод), идет к люстре напрямую, из распределительной коробки, не заходя в выключатель. Он является общим для всех ламп люстры, подключается к каждой из них.

Фазный проводник (белый провод) из распределительной коробки идет к двухклавишному выключателю, где разделяется на два независимых фазных провода, подача напряжения по каждому из которых, регулируется своей клавишей.

Проводник заземления (желто-зеленый провод) подключается напрямую к корпусу люстры.

Вот от куда берутся 4 провода на потолке для подключения люстры – это нулевой, два независимых фазных и заземление. Если электропроводка квартиры или дома старая, у вас может быть всего три провода, в этом случае просто отсутствует заземление, остальные же проводники те же самые.

У люстры же два имеющихся провода для подключения – это соответственно фазный и нулевой проводники, защитное заземление чаще всего подключается напрямую к токопроводящей части корпуса, просто притягивается винтом.

Итак, мы имеем 3 или 4 провода выходящих из потолка и два 2 провода у люстры, в таком случае у нас есть два основных варианта подключения.

1. Подключаем как есть.

При этом люстра будет включаться сразу вся, одной из клавиш двухклавишного выключателя, вторая же никак не будет задействована.

Этот вариант подключения можно выбрать, если в люстре всего одна лампа и нельзя физически сделать из неё двухрежимную или если вас не пугает нерабочая одна из клавиш выключателя.

Порядок пподключения при этом будет следующий :



Один из проводов люстры, подключается к нулевому проводу, выходящему из потолка (синий или бело-синий), а второй (белый) к одному из двух фазных проводов.

Выглядит это так:

Но не спешите подключать так, есть еще один вариант монтажа.



2. Переделываем люстру под двухклавишный выключатель

Второй вариант, хоть и более трудоемкий, все же будет предпочтительнее. Переделываем люстру под двухклавишный выключатель, другими словами разделяем лампы в светильнике на 2 группы, каждая из которых включается своей клавшей выключателя. Звучит грозно, но на самом деле это довольно легко сделать.

Для работы любой лампе требуется питание, которое обычно подаётся по двум проводам, в случае с лампами под переменный ток бытовой квартирной сети 230 Вольт – это фазный проводник и нулевой.

В любой люстре, вся проводка от ламп/плафонов приходит в одно место, где объединяются фазные и нулевые провода, а к месту подключения питающего кабеля уже приходит всего два провода.



Наша задача:

1. Найти место соединения всех проводов в люстре

2. Разделить лампы люстры на две группы

Зная, что где-то все провода от ламп люстры соединены, можно без труда найти место, где находится соединение. Обычно оно располагается либо в основании люстры, вариант 1 на изображении, либо в одном их элементов конструкции, до которого часто есть доступ даже на подвешенной люстре, вариант 2.

Теперь нам нужно разделить все лампы люстры на 2 группы, сделать это можно следующим образом:

– Нулевые провода остаются соединены все друг с другом, их трогать не нужно

– Фазные провода рассоединяем и формируем из них две группы, вместо одной. Принцип разделения подбирается индивидуально, например, можно первым режимом сделать одну половину ламп, а вторым вторую, либо соединять лампы чередуя через одну, т.е. первая группа это 1, 3 и 5 ламы, а 2, 4 и 6 это вторая в шестирожковой люстре, здесь всё зависит от вашей фантазии.

Если рассматривать схему разделения ламп по группам, на примере двухрожковой люстры, должно получится примерно так:

Вместо двух соединений, получится три – (два соединения фазных проводов и одно нулевых), для этого в место подключения люстры к электропроводке от двухклавишного выключателя необходимо прокинуть еще один провод, чтобы схема работала. Обычно с этим проблем не возникает, все элементы люстр обычно полые и предполагают прокладку проводов.

Теперь у нас все сходится, 3 провода от выключателя с 2 клавишами на потолке (+ заземление) и три у люстры (заземление подключается к корпусу). Подключив их по этой схеме, мы получаем полноценно работающий двухклавишный выключатель и двухрежимную люстру. Как видите все довольно просто.

Если же вы столкнулись с какими-то сложностями во время подключения люстры с 2 проводами к двухклавишному выключателю или у вас просто остались вопросы или дополнения к статье, обязательно пишите в комментариях!

схема подключения на 5 или более лампочек с тремя или четырьмя проводами, варианты подключения двухклавишных люстр

Работа двухклавишного выключателя, режимы включения света. Схематическое подключение люстры на 3,4, 8 патронов. Разбиение проводов на группы, обозначение на потолке. Техника безопасности и следование советам электриков.

Как подключить люстру к двухклавишному выключателю

Имея желание или при необходимости, хозяева сталкиваются с заменой осветительных приборов. Однако, меняя светильник, выключатель оставляют тот же. Возникает проблема подключения. Есть различное количество проводов, торчащих из потолка, которое нужно соединить с осветительным прибором. Прежде чем разобраться как подключить люстру к двухклавишному выключателю, надо определиться насколько лампочек она будет.

Принцип работы двухклавишного выключателя

Выключатель с 2 клавишами – элемент регулировки освещения помещения. С его помощью можно включить одну лампу или группу.

Двухклавишный прибор состоит из:

• клавиш – включаются одновременным нажатием или по одной;
• рамка – снимают во время монтажа;
• клеммников – места соединения.

В некоторые изделия встроена подсветка, расположенная на каждой клавише или внизу рамки. Если нет подсветки, в него входит фазный кабель, а выходит две фазы, включатель ставят в разрыв.

Принцип работы вмонтированного выключателя:

1. Включена первая клавиша – горит одна лампа (первая группа).
2. Включена 2 клавиша – изменится освещение. Будет гореть вторая группа, другая лампа или все подключенные осветительные приборы.

Есть двухклавишные модели, называемые модульными. Они изолированы, принцип действия одноклавишной модели.

Модель с 2-мя клавишами выполняет роль электросбережения, изменения общего фона.

Схема подключения выключателя:

Можно ли самостоятельно подключить люстру к двойному выключателю

Да. Но, прежде чем заняться работой с электрическими приборами, надо ознакомиться с техникой безопасности, различать кабели по цветам (PE, L, N), изучить схему подключения светильника, иметь под рукой инструменты, изоляцию.

Чтобы люстра украшала потолок комнаты, правильно работала, выполняют подключение к выключателю в строгой последовательности.

Перед подключением надо ознакомиться с техникой безопасности:

1. Используемые инструменты должны иметь заизолированные рукоятки.
2. Перед работой, связанной с электроэнергией, отключают питание щитка. То есть это счётчик (частный дом), электрощит квартиры. Отключить пробки (если там нет кнопок, они выкручиваются).

Нельзя заниматься работой с электроприборами под напряжением во влажных помещениях. Вода – это проводник электротока.

Как распознать провода

Все кабели частных домов, квартир имеют различия по цветам. Это своеобразная подсказка для неопытных людей.

Стандарты:

Кабель желтого тона — заземление, обозначение РЕ. Предназначен для того, чтобы во время работы электроприбора не было пробивания тока «мелкой дрожью».

Ноль – синий или голубой цвет, обозначение N.

Фаза – все иные цвета обозначают L.

В старых домах, квартирах вся электропроводка одинакового цвета. Заземление встречается крайне редко. Поэтому для определения фазы применяют оборудование, инструменты.

Схема подключения люстры на 2 лампы

Из потолка выходит 3 или 4 кабеля. Это два фазных кабеля от каждой клавиши, один «ноль» – с распределительной коробки, заземление. Проверяют отверткой-индикатором. При проверке включают напряжение, клавиши поочередно находятся в положении «вкл». Провод без напряжения – ноль. Его обозначают. Остальные кабели – фазные.

В светильнике все проводки соединены по принадлежности. То есть современный осветительный прибор содержит выводы фаз каждого рожка, 1 ноль, 1 заземление.

В осветительном приборе с 2-мя лапочками фазы не соединены. Это означат, что можно сделать подключение так, что будет гореть либо по одной лампочке или все.

Заземление подсоединяют сразу. После этого нужно соединить ноль. Люстра-потолок. Фазы выводят с прибора, подключают к соответствующим из клавиш.

Обе лампы одновременно будут гореть при нажатых сразу 2-х клавишах.

Соединения следует заизолировать. Только после этого включить подачу электроэнергии со щитка или счетчика.

Подключение света на три лампы с тремя проводами

Трехрожковая люстра содержит 3 патрона для лапочек. У них 2 контакта: N, L. Подключение проводят по такому же алгоритму, как светильник с 2 рожками, только одна клавиша выключателя будет включать 1 лампу, а вторая – 2 лампочки.

Если одновременно нажать обе клавиши, загорятся все рожки.

Нулевые кабели с каждого рожка объединены, заземление подключают сразу.

Фазы разделены на 2 группы.

Схема подключения 4 лампочки

Из 2- клавишной модели выходит 2 фазы, а из потолка видны ноль, заземление, фазные кабели.

Подключение можно провести 2 способами:

1. 1+3=поочередное включение 1 лампы-1 клавиша и 3 лампы-вторая клавиша.
2. 2+2=поочередно включаются по 2 лампочки. Причем можно сделать так чтобы горели 2 лампы рядом расположенные или накрест.

Если включить обе клавиши одновременно – зажгутся 4 рожка.

Принцип подключения таков:

1. Из осветительного прибора выходят различные цвета кабелей или все одинаковые. Тогда делают прозвон, намечают значение (N, L).
2. Заземление – его сразу можно подсоединить с потолком.
3. Синие соединяют одной клеммой – из потолка выходит 1 синий провод.
4. Фазы делят по группам: первая – 3 провода, одна отдельно или 2 группы по 2 штуки.
5. Далее применяют клеммы, соединяя скрутки на приборе света и потолке.

Скрутки изолируют, чтобы не соприкасались друг с другом.

При разделении на группы чтобы в скрутку «ноль» не попала фаза.

5-тирожковая люстра

Из пятирожковой люстры выходит общий «ноль». Его надо пометить (можно изолентой). Иногда есть несколько синих проводков, их объединяют одной скруткой.

Внимание. Различие можно сделать с помощью индикатора – есть или нет напряжение. Если напряжение есть – L, в противном случае – N.

Фазные провода делят на 2 группы:

1. Первая скрутка будет из 3 фаз – одна клавиша включит 3 лампы.
2. Вторая группа – 2 фазных скрутки-2 рожка, другой клавишей включения.

При единовременном включении клавиш горят 5 ламп.

После созданных групп люстру подключают к проводке. После проверки – если горят не те группы ламп (вразброс) можно повторно сделать скрутки 2х3 (группы), поменяв фазы.

Схема двойного подключения на 6 лампочек

Подключение прибора на 6 ламп требует наличие хорошей проводки. Далее, двухклавишная модель включения света обеспечивает работу в трех режимах: включение ламп по группам (2 режима) и общее включение лампочек. При этом из потолка должно выходить не меньше 3-х проводов.

Допустим, 1 группа – 2 лампы, 2-я – 4 лампы, третий режим все лампы в работающем состоянии.

Из люстры выходит 12 проводов, на каждый рожок 2 штуки.

Надо выбрать все провода голубого цвета или отмеченные при прозвоне, соединить их одной клеммой (1 скрутка). Оставшиеся кабели соединяют по группам (это фазные). 4 провода одна клемма и 2 другая.

Перед соединением проводов светильника к потолочным с помощью индикатор-отвертки определяют линию L, ноль N, а также назначение L1, L2 клавишам. Делают это индикатором при постоянном токе, поочередно включенных клавишах. Найденные провода обозначают маркером или изолентой. После этого надо обесточить сеть, подключить готовую люстру (нолевые соединить с нолевыми, а фазные с  фазными). Заземление подключают сразу.

Схема по двойному подключению люстры на 8 лампочек с 4-мя проводами

Из потолка видны 4 проводка: 2 фазы (от клавиш), 1 ноль, заземление.

Из светильника иногда выходят провода одного тона. Для определения фазы, ноля необходимо провести прозвон мультиметром, обозначить их так же как на потолке (чтобы не спутать).

«Ноль» идет одной скруткой, потому что на потолке 1 нулевой кабель. Фазные проводки разбивают на 2 группы: 8 ламп – это 3 лампы и 5 или 4х4, 2х7 и так далее. После, созданные группы заизолированных проводов или помещенные в клеммы соединяют соответственно с намеченными на потолке.

Важные советы

Для подключения осветительного прибора к 2 клавишам надо руководствоваться некоторыми советами электриков. Это поможет избежать ошибок.

1. Электроинструменты только с заизолированными ручками. Нельзя работать «голыми» пассатижами под напряжением.
2. При разделении на группы, надо внимательно и следить за тем, чтобы в скрутку с фазой не попал ноль.
3. Скрутки изолируют. При соприкасании оголенных скруток будет замыкание.
4. Для точности работы осветительного прибора проверяют правильность установки выключателя. Ноль не входит, а провод фазы входит один – выходит на потолок 2 – от каждой клавиши.
5. Для уверенности одинаковые провода прозванивают.

Если следовать советам, работа будет выполнена без ошибок. Осветительный прибор будет работать исправно.

Подключение люстры к двухклавишному выключателю не займет много времени даже у человека, выполняющего работу впервые. Главным фактором выступает правильное разбиение на группы, а также обозначение фазы и ноля на потолке. Надо в точности следовать технике безопасности. Изолировать оголенные скрутки, пошагово выполнять подсоединение.

Полезное видео

Как подключить люстру с 2, 3, 4 и более проводами своими руками, схемы

Несложная, казалось бы, операция — установка новой люстры — незнакомого с электрикой человека может поставить в тупик: куча проводов и непонятно, что и с чем соединять. Как подключить люстру с разным количеством рожков (и проводов) к выключателю и будем обсуждать.

Содержание статьи

Подготовка: прозвонка и определение фаз на потолке

Тем, кто хоть немного значком с электросетями это не понадобится, остальным будет полезно. Человеку, не имеющему постоянно дела с электричеством ориентироваться бывает сложно. Чтобы не путаться, расскажем все по порядку: как найти в проводах на потолке фазу (или фазы) и ноль, что делать с заземлением. А потом, как целую кучу проводов на люстре, соединить с теми, что торчат наверху. В результате подключение люстры своими руками будет для вас простой задачей.

Провод заземления

Если проводка уже сделана, на потолке торчат два, три или четыре провода. Один из них — точно «ноль», остальные — фаза, еще может быть заземление.

Провод заземления есть в домах новой постройки или недавно отреставрированных

Провод заземления есть далеко не всегда, только в домах новой постройки или после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на вашей люстре его нет, оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.

Ищем фазы и ноль

С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат  на щитке тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

Прозвонка проводов на потолке темтером

Как прозвонить и определить провода тестером показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L. Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.

Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.

Использование индикаторной отвертки для поиска фазы

Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.

О правилах и способах соединения проводов в распределительной коробке читайте тут.

Провода на люстре

Подключить люстру с 2 проводами просто: один из них прикручиваете на фазу, другой на ноль. Какой-куда — не важно. Если фазы на потолке две, а выключатель на стене двухклавишный, есть варианты:

• Скрутить фазы между собой, и к ним подсоединить один из проводов от люстры. В этом случае для выключения придется переводить в положение «выключено» обе клавиши, а включаться освещение будет от любой из них.
• Соединить провод с одной из фаз, вторую заизолировать. Тогда рабочей будет только одна клавиша. Вторая  — пустовать.

  Как подключить люстру, если на ней есть только два провода? К таким же проводам на потолке в произвольном порядке

На многорожковых люстрах проводов точно больше двух. С назначением желто-зеленого мы определились. Это — заземление. Если такой же провод есть на потолке, соединяете с ним. С остальными тоже нужно разбираться.

Люстра с 3 проводами подключается ненамного сложнее. Если один из них — заземление (желто-зеленого цвета) его можно:

• игнорировать — если провода такого цвета (или похожего) нет на потолке,
• подключить к такому же по цвету.

Собственно, других вариантов нет. Три провода в основном у светильников с одной лампочкой. С двумя — это устаревшая конструкция, с тремя — более современная, соответствующая актуальным рекомендациям.

Подключение к двойному выключателю

Подключают пяти-, четырех-, трехрожковую люстру к двухклавишному выключателю по одному принципу. От каждого из рожков идет два разноцветных провода. Чаще всего это синие и коричневые провода, но встречаются и другие вариации. Для подсоединения к двойному выключателю все их нужно разбить на три группы: две фазы и один ноль.

Подключение пятирожковой люстры к двойному (двухклавишному) выключателю

Сначала все синие провода объединяют между собой и хорошенько скручивают. Это — ноль. В принципе, можно взять провода другого цвета — для осветительных приборов это неважно. Но по стандарту синим цветом обозначают именно «ноль».  Важно только, чтобы в скрутку не попали проводники, окрашенные в другой цвет. На фото ниже вы видите, что все проводники синего цвета объединены в одну группу. Это и есть «ноль».

Перед тем как подключить люстру, проводники группируют

Теперь оставшиеся разбиваете на две группы. Разбивка произвольная. Одна группа лампочек будет включаться от одной клавиши, вторая — от другой. В пятирожковой люстре объединяют обычно 2+3, но можно и 1+4. В четырехрожковой тоже два варианта — 2+2 или 1+3. А вот с тремя лампочками без вариантов: 1+2.  Разделенные провода скручиваете между собой. Получили две группы, которые подключите к «фазам» на потолке.

Как подсоединить люстру к одинарному выключателю

Если проводов на потолке только два, а на люстре — много, но только двух цветов, все просто. Все проводники одного цвета скручиваете оголенными частями и соединяете с одним из проводов на потолке (неважно с каким). Собираете в один жгут все проводники второго цвета и присоединяете ко второму потолочному. Схема подключения люстры в этом случае показана на рисунке ниже.

Схема подключения люстры к одноклавишному выключателю

При таком включении одновременно загораться будут все лампочки.

Правила соединения проводов

При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.

Соединить провода от люстры и выключателя нужно в клеммной коробке

Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.

Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.

При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм²). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).

Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода. При этом важно один напротив другого установить «ноли».  Фазы к фазам подсоединяются в произвольном порядке.

Правильное соединение проводов в распределительной коробке описано тут.

Как разделяют провода на люстре, как присоединяют проводник и люстру к клеммнику — все это есть в видео.

Подсоединение китайской люстры

Большая часть относительно недорогих люстр на рынке родом из Китая. Чем они хороши, так это большим ассортиментом, а вот с качеством электрической сборки бывают проблемы. Потому, перед тем как подключить люстру, нужно проверить ее электрические характеристики.

Сначала проверяют целостность изоляции. Их можно собрать в один жгут и закоротить на корпус. Тестер ничего показывать не должен. Если какие-то показания, у вас два варианта: искать и заменять поврежденный провод или отнести на обмен.

Второй этап проверки — проверка каждого рожка. От рожка идут два провода. Они в патроне припаиваются к двум контактам. Каждый провод прозваниваете с соответствующим контактом. Прибор должен показывать КЗ (короткое замыкание  или знак бесконечности в зависимости от модели).

После проверки начинаете группировать провода, как описано выше.

Подключение галогенной люстры (с пультом и без)

Галогенные светильники работают не от 220 В, а от 12 В или 24 В. Потому в каждой из них установлены понижающие трансформаторы и вся схема собрана и готова к установке. Свободными остаются только два проводника, которые и нужно соединить с проводами, торчащими на потолке. Подключается в произвольном порядке, «фаза» и «ноль» — не имеют значения.

Если люстра укомплектована пультом, к трансформаторам добавляется еще блок управления. Подключение аналогично: есть два проводника, которые нужно соединить с теим, что есть на потолке. Идущий с другой стороны третий проводник (он тонкий)  — это антенна, при помощи которой «общаются» пульт и блок управления. Этот проводник остается внутри стакана в таком виде, в каком он есть.

Как подключить люстру с пультом смотрите в следующем видео.

Как подключить люстру к двухклавишному выключателю. Статья с фото.

Подготовка места работы, снятие напряжения с люстры

 Прежде всего, проверьте наличия всего необходимого, чтобы из-за отсутствия чего-либо «дело не встало». Встаньте на табуретку, удостоверьтесь, что голова не кружится, а табуретка не трещит.

      Если Вы с этим справились, то считайте, что полдела сделано.

      Далее по списку:

       1. Щелкая выключателем, отключаем свет в люстре.

       2. Снимаем (лучше всего) или укутываем в «пупырку» все хрупкие детали люстры, которые могут разбиться. По возможности, под место работы положите плотное одеяло, коврик. Это пригодится, когда вы, стоя на табуретке будете ронять то болтик, то отвертку, то хрустальную подвеску люстры (из личного опыта). Одеяло не даст им отлететь далеко и больно удариться. Не стоит класть мягкую ткань типа простыни – будете запинаться об нее.

     3. Откручивая фиксирующий болт, приспускаем чашку потолочного крепления, обнажая клеммник люстры с подводящими  тремя жилами провода извне.

      4. Убеждаемся, что выключатель снимает  напряжение на люстре. Для этого прикасаемся индикаторной отверткой по очереди к каждому проводу. Большой палец руки при этом должен касаться противоположного тупого конца отвертки. Если напряжение присутствует, то неоновая лампочка внутри отвертки будет светиться. Значит, выключатель подсоединен неправильно, но это не беда.



     Раз такое дело, то выключаем автомат в щитке. Ослабив болты в клеммнике, высвобождаем из него питающие, то есть приходящие извне три провода и разводим  в стороны таким образом, чтобы их не изолированные части не соприкасались ни чем.

    5. Теперь снова включаем обе клавиши выключателя. Два из трех проводов должны показывать наличие напряжения.  Это «фазы». Третий провод без напряжения «ноль». Примечаем его, пометив маркером, например.

   6. Выключаем свет на обеих клавишах. На выключатель вешаем бумажку (лепим стикер) с надписью «Не включать, убью»



Работа с нижней частью люстры

      7. Открутив центральную декоративную гайку, разбираем нижнюю часть люстры. Добираемся до распределительной коробки люстры. Изучаем содержимое.

8. Видим, что присутствует центральный провод, который состоит  из трех цветных жил, одна из которых желто-зеленого цвета. Это была «земля», которая станет у нас «фазой». Откручиваем ее от болта заземления.

9.  Видим, что из каждого рожка люстры приходит по два провода, синий и коричневый и каждый цвет сходится в пучок, соединенный с одной жилой главного провода. Раздербаниваем  аккуратно один из пучков, например коричневый, стараясь не повредить изоляцию проводов. Высвобождаем из пучка все коричневые провода.

10. Теперь необходимо правильно соединить  провода «по-новому». Исходя из выбранной стратегии будущей работы люстры (3+ 3 или  4+2) собираем путем скрутки нужное кол-во освобожденных коричневых проводов в два новых пучка, например 3+3 провода. К одному из пучков подматываем желто-зеленый «ноль», а к другому свободную красную жилу центрального провода и плотно скручиваем их изолированные части вместе. После, для крепости пучка,  рекомендуем обмотать его скрученную изолированную часть несколько раз изо-лентой. Накручиваем до упора на голый конец пучка СИЗ что поменьше. Если скрученные вместе жилы в него не входят, то возьмите СИЗ размером побольше (вот для чего вы их купили 4 штуки). Слетать он не должен. Голые части проводов торчать из него не должны. Если будут торчать, намотайте на них еще изо-ленты.  Все. С низом люстры закончили, но декоративную чашку пока не одеваем.

Работа с верхней частью люстры

11. Переходим к последней части. Перебираем верхнюю часть люстры. Откручиваем и выбрасываем желто-зеленый «огрызок» провода  от клеммника и заземляющего болта в чашке. Основной, идущий снизу желто-зеленый провод остается в клеммнике. Вставляем и затягиваем с его другой стороны одну из «фаз» (провод, который «светился»).

12.  Вставляем и затягиваем в клеммник вторую «фазу» напротив красного провода.

13. Вставляем и затягиваем в клеммник «ноль», напротив последнего, нетронутого нами синего провода, идущего снизу. Все! Свободных концов больше нет, все провода под контролем.



14.  Щелкаем поочередно клавишами выключателя. Ураа!!! Работает!



15. Собираем люстру. Убираем инструмент. Идем в магазин.


Автор: Интернет-магазин светильников и электрики Новосвет 74.

При копировании материала ссылка на источник novosvet74.ru обязательна

Как подключить выключатель света

На этой странице:

1. Подключение однополюсного переключателя

Подключение 3-позиционного переключателя

Наем подрядчика

Если вам нравится делать разовые работы по дому, подключение простого выключателя света — одно из самых простых электромонтажных работ своими руками. Установка однополюсного выключателя света, который представляет собой простой выключатель без дополнительных приспособлений, довольно проста.

Однако если вы хотите установить трехпозиционный переключатель света, работа становится немного сложнее.Это еще можно сделать, если внимательно промаркировать провода и уделить внимание деталям. В то время как многие домашние воины-самоделки предпочитают решать эту работу самостоятельно, многие также считают, что стоимость профессиональной установки светового выключателя в 145 долларов стоит этих денег.

Какой бы проект выключателя света вам ни потребовался, если вы не уверены или испытываете дискомфорт при выполнении работ по электромонтажу, лучше всего найти ближайшего к вам электрика, который обеспечит правильное выполнение работы.

Этапы подключения однополюсного выключателя света

Существуют две основные схемы подключения для установки однополюсного выключателя света.Для обеих конфигураций вам потребуются следующие материалы:

• Отвертка Phillips
• Универсальный нож
• Инструмент для зачистки проводов
• Плоскогубцы
• Выключатель света на 15 А
• Проволочные гайки

Важно: Перед тем, как начать работу с любым типом проводки, обязательно отключите питание на электрической панели для обеспечения вашей безопасности.

Вернуться к началу

Конфигурация первая: питание коммутатора

В первой конфигурации питание поступает на выключатель, а затем на свет.В этом случае вы увидите два черных провода (горячий), два белых провода (нейтральный) и два оголенных медных провода (заземление), идущих от коробки в стене.

Примечание: Если коробка установлена ​​заново, эти провода могут еще не быть видны, и вы можете просто увидеть два белых или серых 14/2 провода в оболочке, идущих из стены. В этом случае выполните следующие дополнительные действия, чтобы подготовить провода для установки коммутатора:

1. С помощью универсального ножа сделайте надрез посередине оболочки примерно на 6 дюймов.Отрежьте обшивку и любую коричневую бумагу, которую вы можете найти внутри оболочки. Как только вы это сделаете для обоих проводов, выходящих из коробки, вы увидите два черных провода, два белых провода и два оголенных медных провода.
2. С помощью инструмента для зачистки проводов снимите примерно ¾ дюйма с концов всех черных и белых проводов.

Когда это будет завершено, выполните следующие шаги, чтобы продолжить установку выключателя света (или посмотрите эту схему):

1. Найдите дополнительный медный провод и соедините его с двумя медными проводами, используя плоскогубцы, чтобы скрутить его в «косичку».Как только медные провода будут скручены вместе, надежно закрепите проволочную гайку на конце.
2. Скрутите два белых провода и надежно закройте их проволочной гайкой.
3. Возьмитесь острогубцами за конец одного из черных проводов. Конец закрутите на 180 градусов, образуя красивую аккуратную петлю. Повторите то же самое с другим черным проводом.
4. После создания петель прикрепите одну из петель к точке контакта на выключателе света. Оберните петлю вокруг точки контакта и затяните винт по часовой стрелке.Очень важно обеспечить максимальную затяжку винта, поскольку неплотное соединение может привести к возгоранию электрического тока.
5. Повторите тот же процесс с петлей второго черного провода. Не забудьте обеспечить плотное соединение.
6. Теперь у вас должен остаться свободный оголенный медный провод. С помощью плоскогубцев сделайте петлю на 180 градусов на ее конце.
7. Закрепите только что созданную петлю вокруг зеленого винта заземления в нижней части переключателя света. Еще раз не забудьте убедиться, что у вас плотное соединение.
8. Вставьте выключатель света в коробку и закрепите его винтом вверху и внизу переключателя.
9. Включите питание и проверьте выключатель.

Вернуться к началу

Готовы включить выключатель света?

Find Pros

Конфигурация вторая: питание от источников света

Для второй конфигурации питание идет от лампы к переключателю. Это самая простая конфигурация для работы. Если ваша коробка настроена таким образом, вы увидите один черный, один белый и один оголенный провод, выходящие из коробки.

Выполните следующие простые шаги, чтобы установить новый выключатель света (или посмотрите на эту схему):

1. Подсоедините неизолированный провод к коробке и переключателю.
2. Подсоедините черный провод к нижней клемме переключателя.
3. Подсоедините белый провод к верхней клемме переключателя.
4. Вставьте переключатель в коробку и закрепите его винтами сверху и снизу.
5. Включите питание и проверьте переключатель.

Вернуться к началу

Этапы подключения 3-позиционного переключателя света

Установка трехпозиционного переключателя света — гораздо более сложный процесс, чем установка однополюсного переключателя света.Однако это можно сделать, проявив немного терпения и внимания к деталям.

Существует ряд конфигураций, которые можно использовать для подключения 3-позиционного переключателя. Их:

• Питание для переключения на одиночный свет
• Мощность для переключения на свет на свет
• Мощность для включения света для выключателя
• Мощность для переключения света на свет для переключения
• Power to light для переключения на переключатель
• Питание от света до света для переключения на выключатель
• Мощность на свет — разделяется на переключатель и на свет — свет на переключатель
• Power to light — разделяется на два 3-позиционных переключателя
• Power to switch — разделяется на переключатель и свет

Если вам сложно представить эти конфигурации, будьте уверены, , , вы не одиноки. Для многих из этих конфигураций лучше всего нанять профессионала для установки трехпозиционного переключателя, чтобы все было сделано правильно и безопасно.

Однако одна из этих конфигураций, от переключателя к свету и к переключателю, является наиболее распространенным типом установки трехпозиционного переключателя света. Эта конфигурация будет подробно объяснена здесь.

Важно: не забудьте отключить всю мощность, идущую от панельной коробки, перед тем, как начинать любой монтажный проект.

В этой конфигурации у вас будет два бокса и светильник.В первую коробку от вашего источника питания войдет провод 14/2, у которого есть черный провод (горячий), белый провод (нейтральный) и неизолированный медный провод (земля). Из обеих коробок и в ваш осветительный прибор будет выходить провод 14/3, у которого есть черный провод (горячий), белый провод (нейтральный), красный провод (бегунок) и голый медный провод (земля).

1. Скрутите вместе два медных провода в первой коробке и прикрепите их к гайке заземления на переключателе.
2. Присоедините черный провод от источника питания к черной гайке в правом нижнем углу переключателя.Плотно закрепите.
3. Присоедините черный провод, идущий от фонаря, к правой верхней гайке переключателя. Надежно затяните.
4. Присоедините красный провод, идущий от фонаря, к верхней левой гайке переключателя. Надежно затяните.
5. Скрутите два белых провода вместе и прикрепите проволочную гайку.
6. В осветительной арматуре один пучок проводов идет от переключателя №1, а один пучок — от переключателя №2. Сначала скрутите два оголенных медных заземляющих провода вместе.
7. Скрутите два красных провода вместе и прикрепите проволочную гайку.
8. Возьмите белый провод от переключателя 2 и скрутите его с черным проводом от переключателя 1. Пометьте белый провод куском изоленты, чтобы обозначить, что провод теперь горячий. Присоедините проволочную гайку.
9. Подсоедините черный провод от переключателя два к контакту на осветительной арматуре. Затем прикрепите белый провод от первого переключателя к контакту на осветительной арматуре.
10. Во второй распределительной коробке прикрепите черный провод от осветительной арматуры к черной гайке в правом нижнем углу переключателя.
11. Присоедините белый провод от осветительной арматуры, который теперь является горячим проводом, к гайке в правом верхнем углу переключателя.
12. Присоедините красный провод от осветительной арматуры к гайке в левом верхнем углу переключателя.
13. Подсоедините неизолированный медный провод к зеленой гайке в нижнем левом углу переключателя.
14. Вставьте оба переключателя в соответствующие коробки и закрепите их винтами сверху и снизу.
15. Включите питание и проверьте переключатели.

Вернуться к началу

Наем специалиста

Если вам комфортно выполнять работу по установке выключателей света в качестве самостоятельного проекта, вы можете добиться значительной экономии, выполнив эту работу самостоятельно. Однако, если вы не знаете, как справиться с любым проектом по электромонтажу, лучший способ действий — нанять электрика для выполнения этой работы. Если это ваш выбор, обязательно ищите лицензированного, связанного и застрахованного профессионала, чтобы обеспечить безопасное и правильное выполнение вашего проекта.

Вернуться к началу

Готовы включить выключатель света?

Найди профессионалов

Как заменить люстру на плагин | Руководства по дому

Люстра, как и любой другой электрический светильник, будет иметь провода под напряжением, нулевые провода и, если это люстра более современного типа, заземляющий провод.Каждая проволока будет окрашена по-разному, чтобы их было проще соединить. Например, распространенные сегодня цвета — черный для проводов под напряжением и белый для нейтральных проводов. Однако антикварные люстры могут иметь покрытие из черной ткани для горячего и коричневого тканевого покрытия для нейтрального. Подходящие провода одинакового цвета имеют решающее значение для успешного подключения люстры к розетке.

Отключите питание прибора в блоке выключателя. Если возможно, снимите люстру с потолочного крепления. Открутите стопорную гайку на козырьке и дайте люстре свисать.Включите настенный выключатель, от которого питается люстра, и проверьте проводку бесконтактным тестером напряжения. Если выключатель выключен, но на люстре все еще есть питание, не пытайтесь его удалить. Вызовите профессионального электрика, чтобы решить проблему.

После отключения питания вытащите провода и открутите гайки, удерживающие их вместе. Открутите заземляющий провод от монтажной ленты с помощью отвертки, если применимо, затем открутите монтажную планку и опустите люстру.

Разделите провода по цвету оболочки. Если оголенные провода не видны, снимите с проводов примерно 1/2 дюйма оболочки.

Подберите шнур лампы к типу проводов люстры. У большинства старых люстр будет только два типа проводов: горячий провод и нейтральный провод. Современные люстры будут иметь трехпроводную схему: провод под напряжением, нейтральный провод и зеленый провод заземления. Выберите шнур для лампы, соответствующий стилю вашей проводки, и, поскольку теперь он будет подключен к розетке, он должен быть достаточно длинным, чтобы дотянуться до нее.

Зачистите концы проводов на шнуре лампы так, чтобы было видно 1/2 дюйма оголенного провода.

Свяжите провода вместе гайками. Горячие провода прикручены к горячим проводам, нулевые провода прикручены к нейтральным проводам, а зеленые провода заземления соединены вместе. В зависимости от того, какой у вас шнур лампы, нейтральные провода будут либо белыми, с белой полосой, идущей по бокам, либо ребристыми.

Присоедините вилку к концу шнура лампы. Если это только двухпроводная установка, вы можете вставить незакрепленные провода в быстроразъемную вилку и зафиксировать их на месте.Если это трехпроводная схема, вам понадобится вилка, в которую можно вставить заземляющий провод. Это заглушки, состоящие из двух частей: открутите верхнюю часть и снимите ее; корпус вилки скользит по проводам. Отвинтите винты клемм, прикрепите нейтральный провод к серебряному столбу, горячий провод к золотому штырю и зеленый провод к зеленому штырю. Скрутите каждый отдельный провод в косу, прежде чем наматывать их на клемму. Плотно прикрутите клеммы, прижмите верхнюю часть к корпусу вилки и скрутите их.

Установите люстру на исходное потолочное крепление, если применимо. Подключать провода не нужно. Установите купол обратно на фиксирующий винт, затем навинтите стопорную гайку на купол.

Ссылки

Советы

• Если вы переставляете люстру, шнур, который будет проходить через потолок и вниз по стене, можно поддерживать, вставляя непроводящие пластиковые скобы каждые 12 дюймов или около того в гипсокартон или забивая их. шпильки.Также можно прикрепить декоративные маленькие крючки, которые будут поддерживать шнур. Однако в гипсокартоне вам нужно будет просверлить крошечные отверстия в гипсокартоне и вставить небольшие анкеры, чтобы удерживать крючки на месте.
• Любую люстру можно превратить в лампаду, продев цепочку светильника на шнур. С цепочкой люстру можно легко повесить на потолочный крюк в любой комнате.
• Если вы не хотите отключать люстру от сети каждый раз, когда вы хотите ее выключить, вставьте шнур в тумблер, который затем вставляется в розетку.Просто включите или выключите тумблер на вилке, чтобы управлять функцией люстры.

Предупреждения

• При использовании табурета для доступа к потолочной люстре всегда проверяйте надежность опоры и никогда не забирайтесь на верхнюю ступеньку.

Писатель Биография

Дейл Ялановский профессионально пишет с 1978 года. Его статьи публиковались в «Женском дне», «Новом домашнем журнале» и на многих самодельных сайтах. Он специализируется на проектах своими руками, обслуживании домов и автомобилей и управлении недвижимостью.Ялановский также ведет раз в два месяца колонку, в которой дает советы по благоустройству дома.

Обновление кнопочного переключателя света

В: Мы с мужем счастливые владельцы бунгало в стиле искусства и ремесла 1920 года с оригинальными кнопочными выключателями. Мы бы хотели сохранить их, но в безопасности ли они? Должны ли мы заменить их более современными версиями? — Дженнифер Пирс, Буффало, Нью-Йорк

Рекомендации по замене старинных выключателей света

A: Я бы порекомендовал вам заменить оригинальные переключатели на новые.Эти переключатели были изготовлены из материалов, которые за последние 100 лет могли потрескаться, заржаветь или устареть, и их конструкция не соответствует сегодняшним строгим стандартам электробезопасности. Более новые коммутаторы работают, о чем свидетельствует их отметка «UL-Listed».

К счастью, вам не нужно отказываться от вида с двумя кнопками или приятного щелчка, который кнопки производят, когда вы их нажимаете. Сменные переключатели и накладки, которые выглядят так же, как антикварные версии, вплоть до матери инкрустация из жемчуга на пуговицах доступна в специализированных магазинах, таких как House of Antique Hardware.

Стоимость

Цены на простой однополюсный кнопочный переключатель начинаются примерно с 14 долларов. Вы также можете получить аутентичный кнопочный переключатель диммера с одной вращающейся кнопкой, которая выполняет функцию диммера.

Безопасность

Более важный вопрос о доме такого возраста: насколько безопасна проводка? Я видел электрические системы, которые прослужили 100 или более лет, и знаю, какую высокую опасность возгорания и поражения электрическим током они представляют.Было бы разумно присмотреться и увидеть, что у вас есть.

Как провести базовую оценку безопасности

Чтобы начать базовую оценку электробезопасности, проверьте главную сервисную панель. Если это оригинальный блок предохранителей, определенно пора перейти на современный щит автоматического выключателя.

Следующее, что нужно проверить — это сама проводка. При отключенном питании снимите крышки с оригинальных выключателей и розеток и вытащите их. Покрыты ли провода тканью и резиновой изоляцией, которая легко трескается при сгибании? Если да, то пришло время сделать замену проводки своим главным приоритетом.

Замена сервисной панели и ремонт всего дома не являются проектами «сделай сам». Нанять дипломированного электрика со старым опытом работы, который сделает эту работу за вас.

Благодарность: Джон Итон, креативный директор House of Antique Hardware

Общие сведения о трехпозиционных настенных переключателях

Настенные переключатели, используемые для управления потолочными светильниками или другими приборами, бывают трех типов. Наиболее распространенным является однополюсный переключатель , используемый для управления осветительной арматурой из одного места.Следующим по распространенности является трехпозиционный переключатель . При использовании в сочетании с другим типом переключателя — четырехпозиционным переключателем — вы можете расположить переключатели для управления осветительными приборами из трех или более мест.

Что такое настенный трехпозиционный переключатель?

Трехпозиционные переключатели обычно используются для управления осветительной арматурой из двух разных мест. Например, в длинном коридоре или на лестнице можно использовать пару трехпозиционных переключателей на каждом конце, чтобы свет можно было включить при приближении к одному концу коридора или лестницы, а затем выключить с другого конца.

Когда оба переключателя подняты или оба опущены, цепь замкнута и светильник будет гореть. Когда переключатели находятся в противоположных положениях, цепь прерывается, и светильник выключается. Это позволяет любому переключателю управлять включением-выключением осветительной арматуры в любое время.

Есть два явных признака, которые идентифицируют коммутатор как трехходовой:

• На переключателе нет маркировки ВКЛ / ВЫКЛ. Такая маркировка не нужна для этого типа переключателя, как для однополюсного переключателя.
• В дополнение к зеленому винту заземления на корпусе коммутатора есть три винтовых клеммы. Один винт, известный как common , более темного цвета, чем другие. Два других винта, обычно более светлого цвета латуни, известны как клеммы Traveller .

Смотреть сейчас: объяснение 5 основных типов электрических переключателей

Детали трехпозиционного переключателя

Трехпозиционный переключатель имеет четыре различных винтовых зажима на корпусе:

Зеленый винт, прикрепленный к металлической планке переключателя, всегда предназначен для заземляющего провода (это неизолированный медный или зеленый изолированный провод внутри цепи).Винты заземления на переключателях не всегда требовались, поэтому, если вы заменяете старый трехпозиционный переключатель, вы можете найти один без винта заземления.

Два более легких винта латунного цвета называются ходовыми винтами . Провода перемещения, подключенные к этим винтам, будут обеспечивать два разных пути передачи энергии от одного переключателя к другому. На некоторых марках переключателей эта пара винтов будет расположена на противоположных сторонах корпуса переключателя, но есть некоторые бренды, в которых винты-ходовые части находятся на одной стороне переключателя.

Последний винт — это общая клемма . Это более темный цвет, чем у путешественников, обычно темный латунный, медный или черный. Этот винт служит одной из двух целей в зависимости от того, где он расположен в цепи: либо он принимает входящий черный (горячий) провод от источника питания, либо подключается к черному (горячему) проводу, который ведет к осветительной арматуре. .

Иллюстрация: Ель / Хайме Нот

Винтовой зажим заземления

В целях безопасности всегда устанавливайте трехпозиционный переключатель с винтом заземления.Он подсоединяется непосредственно к металлическому ремешку переключателя и может располагаться внизу переключателя, как показано здесь, либо сбоку, либо в другом месте. Если вы наткнетесь на старый коммутатор без винта заземления, его следует заменить новым заземленным переключателем.

Тимоти Тиле

Подключение трехпозиционного переключателя

Трехпозиционные переключатели могут быть подключены различными способами, в зависимости от того, где они расположены относительно осветительной арматуры на трассе кабеля.Например, они могут быть расположены так, чтобы питающий кабель шел к первому трехпозиционному переключателю, затем к коробке осветительной арматуры, а затем ко второму трехпозиционному переключателю.

Или, как показано здесь, их можно подключить так, чтобы кабели проходили через оба трехпозиционных переключателя, а затем к осветительной арматуре. Это относительно распространенная конфигурация, в которой электрические соединения выполняются следующим образом:

• В месте первого переключателя подводящий провод от источника питания представляет собой двухжильный кабель с заземлением.Это означает, что имеется черный провод под напряжением, белый нейтральный провод и неизолированный медный провод заземления. На этом первом переключателе черный подводящий провод подсоединен к общему винту переключателя. Заземляющий провод подключается как к переключателю с помощью гибкого провода, так и ко второму кабелю, идущему к следующему переключателю. Если распределительная коробка металлическая, ее также необходимо подключить к заземляющим проводам.
• Кабель, соединяющий два переключателя, выполнен с помощью 3-проводного кабеля. Черный и красный провода являются «путевыми» и подключены к клеммам ходовых винтов на двух переключателях.Это обеспечивает два альтернативных пути протекания горячего тока между переключателями — это то, что позволяет переключателям гибко включать и выключать свет.
• Поскольку переключатели не имеют соединений белых нейтральных проводов, нейтральные провода в распределительных коробках просто соединяются вместе, так что они проходят через коробку с осветительной арматурой.
• В месте расположения второй распределительной коробки проводка аналогична первому переключателю, с подвижными клеммами, подключенными к бегущим проводам, идущим от первого переключателя.Однако у этого второго переключателя общая винтовая клемма подключена к черному горячему проводу, который ведет к осветительной арматуре. И снова белые нейтральные провода просто соединяются вместе, а заземляющие провода соединяются вместе с помощью косичек, соединяющих выключатель и коробку, если она металлическая.
• Для прокладки кабеля от осветительной арматуры требуется двухжильный кабель с заземлением. В осветительной арматуре завершение электромонтажа сводится к простому подключению черных и белых проводов схемы к соответствующим проводам на осветительной арматуре.Заземляющий провод подключается к выводу светильника и присоединяется к коробке, если он металлический.

Тимоти Тиле

Обратите внимание, что конфигурации проводки могут сильно различаться в зависимости от того, как устроена схема. Но если вы помните путь электрического потока и помните, что бегущие провода должны соединять два переключателя, должно быть достаточно легко правильно подключить светильник, управляемый двумя трехпозиционными переключателями.

Стандартная проводка однополюсного выключателя света

Самый простой и наиболее распространенный выключатель света на самом деле упоминается продавцами оборудования и электриками как «однополюсный выключатель света».«При использовании однополюсного переключателя света поворот тумблера или весла вверх замыкает цепь, включает свет или приборы, а его опускание разрывает цепь, выключая свет или розетки.

Однополюсный переключатель имеет два латунных винтовых зажима на стороне, к которой присоединяются черные («горячие») провода цепи. Один черный провод идет от источника питания, а другой идет к свету (ам).

Когда вы выключаете выключатель, он прерывает электричество, которое течет по черному проводу от источника питания к прибору.По этой причине две основные клеммы подключены к черным проводам. Оголенный провод заземления схемы — если он есть — подсоединяется к зеленому винту заземления на переключателе.

Схемы подключения на этой странице могут помочь вам спланировать правильный способ подключения выключателя света. Всегда отключайте питание цепи перед работой с проводкой. См. Как отключить электричество в доме.

Опять же… белые провода цепи обходят выключатель, ЕСЛИ… белый провод не был преобразован, чтобы выполнять работу черного провода.Во многих домах используется трехжильный неметаллический кабель (например, марки Romex®), который состоит из одного черного провода, одного белого провода и одного голого или зеленого заземляющего провода.

Однополюсный выключатель света управляет освещением из одного места.

При подключении переключателей этот тип кабеля можно использовать в качестве ножки переключателя — там, где вам нужны два черных провода, чтобы перейти от переключателя к черным проводам, расположенным у фонаря или в промежуточной электрической коробке.

Как показано на схемах ниже, вы можете покрасить пару дюймов конца белого провода в черный цвет или обернуть его черной изолентой, чтобы указать, что он используется как черный провод.Электрические нормы могут отличаться от этой практики.

Стандартная схема однополюсного переключателя света

Схема подключения однополюсного переключателя

Правильный способ подключения однополюсного переключателя зависит от того, где переключатель расположен относительно света. На схемах ниже показаны различные варианты.

Правильная разводка однополюсного переключателя, который управляет светом из центра цепи.

Самый простой способ подключения — это одиночный световой сигнал, который появляется в конце цепи.

Когда некоммутируемая цепь продолжается от включенного света, вот как ее подключить.

Диммерный переключатель подключается так же, как однополюсный переключатель. На этой иллюстрации вы можете видеть, как раскаленные докрасна «выводные» провода диммера подключены к входящему черному проводу от источника электроэнергии (электрическая панель), а черный провод идет к черному проводу светильника, который в данном случае , это белый провод, обмотанный черной изолентой.

Диммерный переключатель прерывает черный провод, идущий к осветительной арматуре.

Тип переключателя, который будет управлять освещением в коридоре с любого конца коридора, называется трехпозиционным переключателем; у него есть дополнительный терминал. Для получения информации о различных способах подключения переключателя этого типа см. Раздел «Подключение трехпозиционных переключателей».

О Доне Вандерворте

Дон Вандерворт развивал свой опыт более 30 лет в качестве строительного редактора Sunset Books, старшего редактора журнала Home Magazine, автора более 30 книг по благоустройству дома и автора бесчисленных статей в журналах.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году.

3-ходовые переключатели и 4-ходовые переключатели

Управление освещением с помощью двух или более переключателей

На этой странице описано, как использовать 3- и 4-позиционные переключатели для управления освещением от два или более мест. Это первая из нескольких связанных страниц, объясняющих как управлять светом с помощью нескольких переключателей. Нажмите здесь для обзора всех этих страниц.

Светом или фарами можно управлять с помощью более чем одного переключателя. Обычная практика в домостроении стоит использовать 3-х позиционные переключатели. «3-х ходовой» — электрик обозначение однополюсного двухпозиционного переключателя (SPDT).

Трехпозиционный переключатель показан ниже. Наведите указатель мыши на него, чтобы увидеть, как он меняет состояние (требуется включенный Javascript):

Вот типичная схема в четырех возможных состояниях:

Выключатели должны создавать замкнутую цепь для протекания тока и лампочки. зажечь.Когда оба переключателя подняты, цепь замкнута (вверху справа). Когда оба переключателя внизу, цепь замкнута (внизу справа). Если один переключатель вверх и один вниз, ток заходит в тупик, ток не течет и лампочка не горит (вверху слева и внизу слева).

Обратите внимание, что приведенная выше цветовая схема НЕ отражает цвет провода. Это функционально раскраска предназначена для иллюстрации состояния напряжения каждого сегмента провода.

• Красный означает наличие горячего провода (120 вольт переменного тока).
• Зеленый означает, что нейтральный провод имеет потенциал земли.
• Синий указывает провод, который плывет. «Плавающий» здесь означает изолированный от горячего и нейтраль переключателями и / или лампочками.

Чтобы выбрать цвет провода для вашей схемы, см. Далее на этой странице.

Управление освещением с помощью трех или более выключателей

Для более двух переключателей, один или несколько 4-х позиционных переключателей добавляются между 3-х позиционными переключатели. 4-позиционный переключатель имеет два положения.В первой позиции контакты подключаются напрямую, поэтому переключатель не действует. На позиции два, переключатель перекрестно соединяет контакты слева с контактами на справа, в соединении «X». Наведите указатель мыши на изображение, чтобы увидеть состояние изменения переключателя (если в вашем браузере включен Javascript).

Чтобы просмотреть анимацию, показывающую, как это работает в полной схеме, см. Как 4-х позиционные переключатели работают — анимация. Эта одноминутная анимация является Самая наглядная иллюстрация функции трех- и четырехпозиционного переключателя.(Не беспокойтесь о размере файла — он должен загрузиться за секунды даже через модем.)

Ниже приведен один пример световой цепи с четырьмя выключателями. Эта схема также показывает грубые коробки, проволочные гайки и соответствующий цветовой код.

Обратите внимание, что свет можно разместить в любом месте обратного провода, как показано выше. как белый. Он может быть таким, как показано в конце прогона, но может находиться между любыми пара коробок переключателей (как показано на следующем рисунке) или даже между панелью и первая распределительная коробка.Вы можете использовать столько 4-позиционных переключателей, сколько захотите.

Цветовая маркировка

Официальное слово см. В Национальных правилах электроснабжения. Вот попробую чтобы немного описать, что такое цветовая кодировка, и как должны быть провода окрашены в цепи освещения (и почему).

Обычной практикой при подключении многопозиционной схемы является использование двухпроводной (черный и белый) кабель от панели к первому выключателю, а затем трехжильный (черный, красный, белый) кабель между парами переключателей.Белый обозначает нейтраль, ток несущий провод, соединенный с землей в панели автоматического выключателя. Черный и красные используются для «горячих» проводов 120 вольт относительно земли. На предыдущем рисунке показана схема, соответствующая этому соглашению.

NEC допускает некоторые исключения из этого правила в цепях освещения, так что стандарт двухжильный (черный и белый) и трехжильный (черный, красный и белый) можно использовать и использовать эффективно. В частности, это часто удобно и эффективно разместить свет между двумя переключателями или между панелью и первый переключатель.В таких случаях удобно и допустимо подавать 120 вольт. к переключателю по белому проводу .

Если вы разместите фонарь в таком месте, помните о путанице, которая может произойти из-за этого цвета провода. На картинке выше белый всегда нейтральный, в то время как черный или красный могут быть горячими. Если свет находится между двумя средними выключатели, то белый провод, идущий от света к выключателю, на самом деле, иногда жарко. Чтобы избежать путаницы и соответствовать коду, используйте черный маркер чтобы отметить любой «горячий» белый провод, питающий переключатель.Такая цветовая кодировка есть показано в следующем примере:

Другие варианты

Вот еще пара вариантов схем 3- и 4-позиционного переключателя. Все 4-позиционные переключатели не являются обязательными. Если вам нужны только два переключателя, не учитывайте оба 4-позиционных переключателя. Вы также можете добавить столько 4-позиционных переключателей, сколько захотите. вместо любого, показанного в следующих схемах.

Вот пример света в середине пробега. Обратите внимание на узор очень похож, но с цветовым кодом немного сложнее.Два белых провода Следует отметить черным цветом там, где подаются переключатели.

Пометив провод, как указано выше, вы позже информируете всех, кто будет работать с ящиком. что это провод, который будет подавать (иногда) 120 вольт на переключатель. Это позволит рабочему правильно подключить сменные выключатели. (Для схем всего с двумя переключателями, просто игнорируйте 4-позиционные переключатели на рисунке выше.)

Вот еще один вариант, когда кабель от панели идет прямо к световой короб, который, в свою очередь, находится между некоторыми переключателями..

<Страница основных переключателей | Следующий урок: 4-х позиционные переключатели - анимация>

Связанные страницы:

---

Схемы подключения переключателя лампы — Do-it-yourself-help.com

На этой странице представлены электрические схемы для четырех различных типов бытовых ламп. Включена схема двухконтурного переключателя лампы для управления стандартным патроном лампы в верхней части лампы и меньшим патроном в основании для лампы малой мощности. Также включены схемы стандартного выключателя лампы, трехходового выключателя лампы и старинного торшера с 4 лампочками.

Определение полярности шнура лампы

Шнуры ламп обычно бывают одного цвета, поэтому стандартные рекомендации «черный-горячий» и «белый-нейтральный» бесполезны для определения полярности. Поэтому используются другие методы для определения полярности на шнуре лампы. Во-первых, внимательно проверьте изоляцию на проводах шнура, и вы обнаружите либо текстурированную бусинку, либо тонкую цветную линию, проходящую вдоль одного провода, это нейтральный провод. Обычная проволока — горячая.

Если на шнуре нет бусинки, то жилы проволоки могут быть разных цветов, чтобы их можно было различить.В этих случаях провод серебристого цвета обычно является нейтральным, а провод цвета латуни — горячим.

Еще один ключ к определению полярности — это штекер на шнуре лампы, широкий контакт — нейтраль, а узкий — горячий. У большинства старых шнуров ламп есть зубцы того же размера. Это связано с тем, что в электрических лампах полярность не соблюдалась до появления заземленных цепей. С этими лампами вилку можно вставить в розетку в любом направлении, соблюдая полярность.

Подключение 2-х лампового выключателя лампы

На этой схеме показано подключение прикроватной лампы с двумя розетками. Верхний патрон A содержит стандартную лампу накаливания. Вторая розетка B обычно содержит небольшую лампочку малой мощности, похожую на ночную лампочку. Переключатель позволяет включить только верхнюю лампочку, только ночник, обе лампы одновременно или выключить обе лампы. Этот тип переключателя будет называться двухконтурным переключателем лампы при покупках в домашних магазинах.Не путайте это с трехпозиционным переключателем (изображенным ниже), они не работают одинаково.

Подключение кнопочного выключателя лампы

Здесь двухпозиционный кнопочный переключатель подключен к лампе с 2 лампочками. Эту схему можно использовать для замены старой кнопочной лампы новым переключателем. Горячий провод от шнура подключается непосредственно к черному проводу на переключателе, а нейтраль соединяется с нейтральным контактом на каждой розетке лампы. Красный и синий провода выключателя подключаются к горячему контакту одного из патронов лампы.

Подключение трехпозиционного выключателя лампы

Это электрическая схема стандартного трехпозиционного переключателя лампы. Розетка используется с трехсторонней лампой, содержащей 2 отдельных элемента, которые запитываются отдельно, а затем вместе, когда ручка переключателя поворачивается для разной степени света. Эти розетки имеют две клеммы: одну для горячего провода и одну для нейтрали. Третий контакт может присутствовать, но не используется в этой цепи.

Подключение одиночного выключателя лампы

На этой схеме показано подключение стандартной лампы с одной настройкой.Эта розетка имеет две клеммы: латунную для горячего и серебряную для нейтрального провода. Шнур лампы подключается непосредственно к этим клеммам, соблюдая полярность, указанную в верхней части этой страницы.

Подключение винтажного выключателя торшера

Это электрическая схема винтажного торшера с 4 лампочками, одной основной лампой и 3 периферийными лампами, обычно меньшего размера. Основная лампа вставляется в стандартную розетку со встроенным выключателем, а три периферийные лампы подключаются к одному выключателю, обычно расположенному рядом с центральной розеткой.У вторичного переключателя могут быть провода черного, синего и красного цвета, или, если это старый переключатель, для их различения можно использовать другие цвета или текстуру.

В этой схеме подключения лампы нейтральный провод на шнуре соединен с проводами, идущими непосредственно к клеммам нейтрали на всех четырех розетках. Горячий провод от шнура соединен с проводом, идущим к горячему выводу на первичной розетке A и к горячему проводу на переключателе B . Коммутатор B будет иметь три провода: один для источника горячего питания и два для подключения к лампочкам.Один из них соединит горячую лампу одной, а второй будет соединен с горячей лампой двух других.

С помощью этой лампы лампу A можно выключать и включать независимо, а выключатель B может включать лампочку 1 отдельно, лампы 2 и 3 вместе с лампой 1 выключены, лампы 1, 2 и 3 включены одновременно раз, или все три выключены.

Еще подобное на Do-It-Yourself-Help.com

.

No related posts.
