Как подключить индукционную плиту: Как правильно подключить индукционную варочную панель к сети

как подключить индукционную варочную панель самостоятельно

Сейчас всё большей популярностью пользуются индукционные варочные панели (ИП). Как подключить такую панель правильно и разберем в этой статье.

Первое что нужно понимать — так это то, что у индукционной панели, так же как и у электрической варочной плиты приличная мощность. Поэтому запитываться она должна от отдельной линии.

Хорошо если у вас до этого стояла электрическая плита и вы решили поменять её на более современную. Она должны была быть подключена по всем правилам. Ну а если у вас обыкновенная проводка не предназначенная для подключения мощной техники, то что тогда?

Последовательно об этом обо всём!

Электрические индукционные плиты различаются по мощности: 3,5 кВт, 5,5 кВт, 7,2 кВт и 8,8 кВт. Поэтому, если вы живёте в квартире и ваша электропроводка не может выдержать большую нагрузку, то не стоит устанавливать плиту большой мощности. Ведь кроме варочной панели в вашей квартире могут стоять и другие электроприборы большой мощности (сплит система, духовой шкаф, посудомойка, бойлер и другие).

Как я уже говорил, варочная панель должна быть подключена к отдельной линии от счетчика. Но если нет такой возможности, то делаем экспертизу вашей электропроводки и линии к которой будет подключена панель. Обычно линия подключена кабелем 2,5 квадрата и на ней находится несколько розеток.

Если к этой линии не подключены мощные бытовые приборы, то можно подключить (ИП) через специальную усиленную розетку, которая может выдержать ток до 20 А. Повторяю, мы подключаем панель мощностью до 3,5 кВт.

Содержание

Подключение к однофазной сети

Теперь рассмотрим подключение к сети 220 В.

Для подключения прибора мощностью до 3,5 кВт нам нужен кабель 3х2,5 мм.кв. Это может быть кабель ВВГнГ-Ls, или NYM — кому как нравится. В щиток ставим автомат дифференциальной защиты мощностью 20 А и током утечки 30 мА.

Если мощность подключаемой панели до 5,5 кВт кабель выбираем 3х2,5, а дифавтомат 25 А.

Мощностью до 7,2 кВт подключаем кабелем 3х6, а дифавтомат 32 А.

Если мощность до 8,8 кВт выбираем кабель 3х10, а автомат дифферинциальной защиты 40 А.

Подключение производим вот по такой схеме.

Подключение производим трёхжильным кабелем с заземляющей жилой жёлто-зелёного цвета. Заземление необходимо для безопасной эксплуатации вашего бытового прибора.

Если выбираете автомат дифференциальной защиты, то автоматический выключатель ставить не нужно. Ведём кабель в гофре или кабель-канале к месту установки. Если делаете ремонт и одновременно решили поставить и индукционную панель, то есть смысл спрятать кабель под штукатурку.

Теперь к кабелю, который мы подвели к месту установки нужно подключить розетку.

Обычную бытовую розетку использовать ни в коем случае нельзя!

Розетку нужно выбрать соответственно мощности вашей плиты. Какие бывают розетки вы можете посмотреть здесь, если интересно.

Розетка накладная усиленная однофазная для подключения приборов повышенной мощности. Розетка идет в комплекте с вилкой или без неё. Подключать жилы нужно в соответствие с маркировкой на розетке. Гнёзда на ней обозначены так: L, N и PE.

К контакту L подключается фазная жила (белый или коричневый цвет), к N подключается нулевая жила (синего цвета), к РЕ заземление (жила жёлто-зелёного цвета).

Можно, конечно, вместо розетки-вилки использовать клеммную колодку, заключённую распредкоробку, но этот способ не очень удобный, ведь в случае демонтажа плиты вам придётся отключать автомат в щитке и отсоединять кабель.

Кабель проведён от щита, розетка смонтирована. Теперь нужно подключить кабель к плите и вилку к кабелю. Это если кабель не подключён к панели. Обычно он идёт в комплекте. Если не идёт, то нужно приобрести нужной длины, количества жил и сечения. Для данного случая это будет трёхжильный кабель марки ПВС. Сечение такое же что и на розетку.

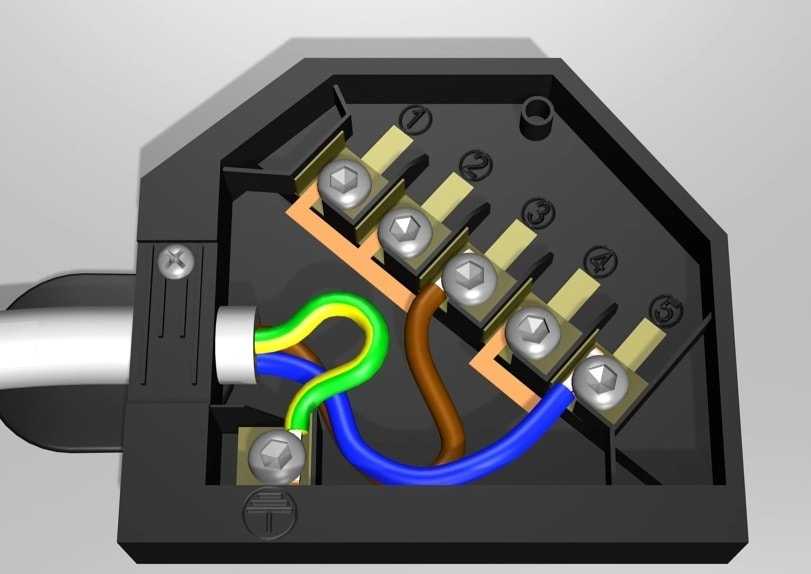

Теперь кабель подключаем непосредственно к плите. На плите находится клеммная колодка. Подключение производим соответственно схеме, которая должна быть на задней крышке.

Фазный (белый, коричневый) подключаем к запараллеленным клеммам 1, 2, 3. Нулевой (синий) к клеммам 4, 5. Заземление (жёлто-зелёный) к клемме РЕ.

Как видно на схеме клеммы 1, 2 и 3 соединены перемычками. Если перемычки отсутствуют, то их надо поставить — они должны идти в комплекте. Если же их нет, то нужно изготовить из провода соответствующего сечения.

К вилке кабель подключаем по такой же схеме как и к розетке.

Подключать к однофазной сети панель мощностью более 3,5 кВт нежелательно. Например у нас в городе потребляемая мощность квартиры или домовладения ограничена вводным автоматическим выключателем 25 А. Это соответствует потребляемой мощности 5,5 — 6 кВт.

Поэтому индукционные варочные панели мощностью от 3,5 кВт желательно подключать к трёхфазной сети.

Но если всё же вы приобрели прибор мощностью 5,5 кВт и выше, то путем настройки панели нужно исключить возможность включения всех конфорок одновременно.

Подключение к трёхфазной сети

Для подключения к трёхфазной сети всё то же самое — дифавтомат, кабель, розетка, вилка. Только дифавтомат, кабель, розетка и вилка трёхфазные.

Для подключения ИП к трёхфазной сети подойдёт кабель 5х2,5. Согласно таблицы к нему можно подключать нагрузку до 16 кВт. В распределительный щиток ставим дифавтомат 20 А с током утечки 30 мА. Или автоматический выключатель 20 А и УЗО 25 А с током утечки 30 мА.

Розетку ставим трёхфазную пятиштырьковую.

Если используется схема подключения плиты только от двух фаз, то можно четырёхштырьковую.

Кабель должен идти в комплекте.

Если кабель идёт в комплекте, а это в основном так, то на нём должна быть бирка с обозначением жил.

Из рисунка видно что и куда надо подключать. На колодке стоят обозначения такими же буквами. А в большинстве случаев кабель уже подключён к плите и нужно только подсоединить вилку или подключить его на колодку , к которой подведён кабель от щита. И здесь всё просто и понятно.

Если же его нет, то его нужно приобрести. Кабель ставим ПВС 5х2,5 если задействованы все три фазы и ПВС 4х2,5 если двухфазная схема подключения.

Обязательно перед самостоятельным подключением нужно ознакомиться с инструкцией. Если же вам кажется что это очень сложно, то лучше всего обратиться к специалистам.

И ещё, если вы всё сделали правильно, а панель не работает, то внимательно прочитайте инструкцию. В современных моделях есть функция распознавания посуды и если на конфорке ничего не стоит, элементы нагреваться не будут.

Удачи!
