Как подключить электрическую плиту Hansa. Как подключить плиту Hansa

Плиты торговой марки Hansa очень распространены на современном рынке. Но зачастую у покупателей этих плит возникают вопросы с установкой, поскольку неправильное их подключение может послужить отказом в гарантийном ремонте.

Инструкция

1

Непосредственно перед подключением плиты Hansa, распакуйте ее, тщательно осмотрите внешнюю панель и убедитесь в отсутствии механических повреждений, которые могли возникнуть при транспортировке.

2

Если у вас нет времени или вы не дружите с электричеством, обратитесь к специалистам, занимающимся установкой и подключением электроплит Hansa. Для установки газовых плит также следует обратиться к специалистам, поскольку самостоятельно делать это категорически запрещается. При использовании услуг мастеров, потребуйте заполнения талона на установку электроплиты, заверенного печатью организации, на случай если возникнут какие-либо проблемы.

3

Убедитесь, что плита Hansa укомплектована шнуром питания с вилкой и розеткой и визуально осмотрите их исправность перед подключением к электрической сети. Если сетевой шнур и кабель отсутствуют, приобретите их отдельно в магазине электротоваров.

4

Далее займитесь монтажом силовой розетки, помните, она должна иметь заземляющий контакт, электрический кабель и вилку. В том случае если у вас уже была плита, используйте прежнюю розетку с проводом от старой плиты. Если в старой розетке, где прежде была подключена плита 3 контакта и соответственно 3 провода, то это однофазная схема подключения , а если 5 контактов и 5 проводов — трехфазная схема подключения.

5

При подключении плиты Hansa к однофазной линии необходимо выполнить ряд действий. После установки силовой розетки с тремя контактами, подсоедините их. Далее подсоедините силовую вилку с тремя контактами к трехжильному проводу сечением 4мм. И наконец, подсоедините провод к плите. Плита Hansa подсоединена, можете ее включать в розетку! Если необходимо проложите трехжильный провод сечением 4 мм до электрощита и установите однополюсный автомат защиты номиналом 40 А.

6

Для подключения плиты Hansa к трехфазной линии установите силовую розетку с пятью контактами к трехфазной линии, затем подсоедините силовую вилку с пятью контактами к пятижильному проводу сечением 1,5мм, а потом подсоедините провод к вашей плите и включите ее в розетку.

7

Не забудьте также перед подключением плиты отрегулировать ножки, путем их вывинчивания или завинчивания, если пол в доме неровный.

Как подключить комбинированную плиту Hansa. Как подключить плиту Hansa к электропитанию самостоятельно?

Добавил(а): Сергей Колосов 15 ноября

О том, что подключение газовой плиты стоит доверить профессиональным мастерам, знает, наверное, каждый. Но вот с плитой электрической вопрос обстоит несколько иначе. Многие считают, что её достаточно просто включить в розетку и можно «умывать руки». На самом деле это не так. Электроплита является очень мощным электроприбором, поэтому при её самостоятельном подключении просто необходимо чётко соблюдать ряд требований. О них мы и поговорим в этой статье.

Общие требования для подключения электроплит

Несмотря на обилие разнообразных моделей и марок электрических плит (hansa, горение и пр.), общие требования к их подключению практически одинаковые. Небольшая разница существует только в подключении плит на 220 и 380 вольт.

Независимо от марки схема подключения у всех плит одинаковая

Итак, вот основные требования для подключения электроплиты:

• для неё должна быть проложена отдельная линия электропроводки, снабжённая предохранительным автоматом;
• плиту следует подключить к электроснабжению либо напрямую, либо через клеммник или специальную розетку;
• подключение должно происходить с учётом таких параметров, как «фаза», «ноль» и «земля».

Рассмотрим каждый из вышеперечисленных пунктов подробнее.

Отдельная линия проводки

Большинство квартир, особенно новостроек, оснащены отдельной линией питания электрической плиты. Но если в вашем доме такая линия не предусмотрена, то перед подключением необходимо её проложить.

Для линии питания электроплиты подойдёт медный трехжильный провод, сечением не менее 6 миллиметров.

Для подключения плиты лучше использовать многожильный кабель.

На линии обязательно должен быть установлен предохранительный автомат, мощностью от 25 до 40 А.

Мощность автомата выбирается в соответсвии с мощностью плиты

Более точно требуемую мощность автомата можно узнать в прилагающейся к плите инструкции.

Линию следует снабдить и дифференциальным автоматом или узлом аварийного отключения.

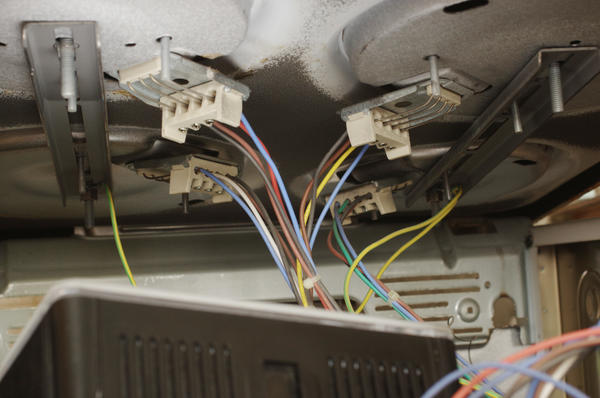

Подключение кабеля к плите

Некоторые модели не комплектуются кабелем питания, поэтому придётся подключить его самостоятельно.

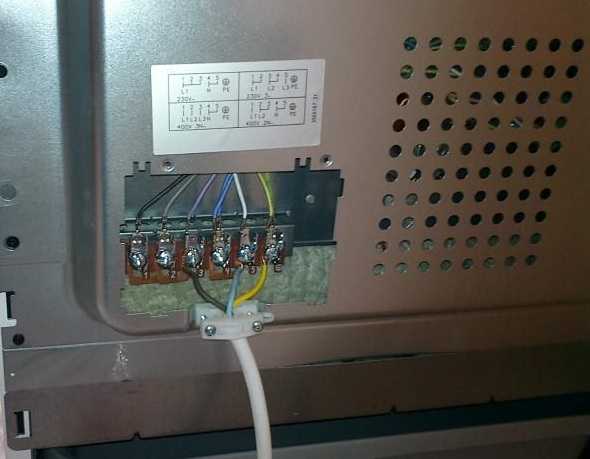

Для этого необходимо снять защитную крышку на задней стороне плиты. Как правило, она крепится на болтах.

Перед началом работ крышку необходимо снять

Подключение электроплиты может быть однофазным (220 вольт), двухфазным или трехфазным (380 вольт).  При этом очень важно знать, какой из проводов подключён к фазе. Для этого предварительно необходимо воспользоваться электрическим тестером.

Перед подключением плиты сеть обязательно нужно ‘прозвонить’

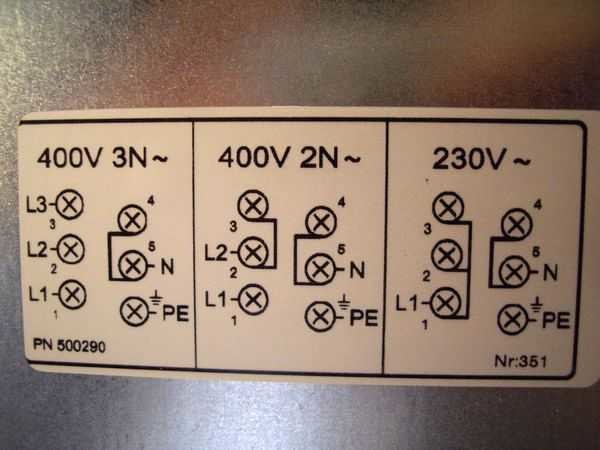

Зажимы клеммной коробки электроплиты имеют следующую маркировку:

• L1, L2, L3 – фазные клеммы. Как правило, это клеммы 1,2 и 3;
• N – нулевые клеммы. Это клеммы 4 и 5;
• И клемма заземления, помеченная специальным значком.

Большинство плит имеют установленные перемычки между клеммами. Если же таких перемычек нет, то при однофазном и двухфазном подключении придётся изготовить их самостоятельно. Для этого можно применить небольшие кусочки кабеля. В этих целях используют трехжильный кабель (при однофазном подключении) или пятижильный (при двух– и трехфазном).

Однофазное

Устанавливаются перемычки между клеммами 1, 2 и 3. К клемме 3 подсоединяется провод фазы. Ставятся перемычки между клеммами 4 и 5. К клемме 5 подключается нулевой провод. И оставшийся провод — к клемме заземления.

Однофазное подключение с перемычками производителя

Подробнее схема однофазного подключения представлена на следующем рисунке.

Перемычки устанавливаются между всеми клеммами

Двухфазное

Перемычки устанавливаются между клеммами 1 и 2. А к 2 и 3 подсоединяют провода соответствующих фаз. К клеммам 4 и 5 подключают нулевые провода. К клемме заземления – провод «земли».

Для двухфазного подключения используют две перемычки

Трёхфазное

В этом случае перемычки между клеммами не ставятся. Провод заземления выводится отдельно.

Провода крепятся к клеммам без перемычек

Все подключения проводов производятся с помощью специальных зажимов.

Подключение плиты к электросети

Лучшим способом является прямое подключение плиты к предохранительному автомату. Это даёт возможности избежать лишних соединений, которые могут перегреваться, что понижает уровень безопасности.

Как подключить электроплиту к обычной розетке. Особенности и условия процесса подключения

Первое и одно из самых важных условий – возможность проводки выдерживать значительные нагрузки.

В доме или квартире должна быть проложена медная многожильная проводка сечением не менее 4 мм. кв. Если мощность плиты значительна – то необходим провод уже 6 мм. кв. сечением.

Лучшим вариантом будет прокладка отдельной линии для запитывания, что позволит не нагружать общую проводку дома, особенно если он старой постройки, и проводка не рассчитана на значительные нагрузки.

Второе условие – способность автомата распределительного щитка работать со значительными нагрузками.

Поэтому проводку, которая будет запитывать плиту, следует подключать к автомату с самым большим значением по силе тока, или же под нее установить в распределительный щиток дополнительный мощный автомат.

При этом значение по силе тока у автомата должно быть выше на один номинал, чем данный параметр плиты, чтобы избежать критических нагрузок. То есть, при подключении прибора с потребляемой силой тока в 20 А, используется автомат на 25 А.

Третье условие – наличие дополнительных средств защиты. Ими могут выступать дифференциальные автоматы или же устройство защитного отключения.

Последнее условие – правильность подключения. Плиту можно подключать к розетке, что обеспечивает некое удобство, позволяя в любой момент ее отключить.

Но розетка и вилка должны быть силовыми, способными работать при нагрузках.

Обязательно к распределительному щитку должно быть подведено заземление.

Также посредством вилки и розетки можно подключать не особо мощные электроплиты.

Если же устройство обладает большой мощностью, то лучше для его запитки использовать клеммник. Он способен выдерживать большие нагрузки.

Но такое соединение является неразъемным, для обесточивания плиты необходимо будет отключать автомат.

Но все же такое соединение более надежное и безопасное, поэтому его лучше использовать даже при подключении приборов средней и малой мощности.

Еще один способ подключения – «напрямую». Подойдет в тех случаях, когда производитель плиты не укомплектовал ее силовым кабелем. В таких случаях провод, идущий от автомата можно подключать непосредственно к плите, избегая дополнительных соединений.

Видео как подключить электроплиту. Подключение и установка плиты.

Подключение электроплиты своими руками — пошаговая инструкция!

Электрическая плита – отличный выбор для современной кухни. При условии правильной установки и использования, прибор будет исправно служить долгие годы. Конечно, для подключения электроплиты можно пригласить квалифицированного мастера, но при желании вы можете сделать все собственными силами и хорошенько сэкономить!

Подключение электроплиты своими руками

Ознакомьтесь с основными требованиями к подключению современных электроплит, существующими схемами, а также руководствами по непосредственному монтажу прибора и его заземлению.

Подключение электроплиты своими руками

Требования к электропроводке

Квартирный щитокВводной автомат

Важно! Прежде чем приступать к каким-либо манипуляциям с проводами и электроприборами, отключите подачу электричества на дом или квартиру.

Современные модели электроплит обычно продаются без шнура в комплекте. Этому есть разумное объяснение: техника безопасности требует, чтобы подключение таких приборов выполнялось посредством высококачественных клеммных колодок, т.е. по т.н. безрозеточному методу. При таком варианте соединения можно увеличивать длину питающего шнура, а вместо автомата для более мощных моделей разрешается устанавливать плавкую вставку.

Для подключения нужно использовать кабель сечением от 4 мм², если его длина не превышает 12 м. В случае же применения более длинного провода, минимально допустимое значение сечения увеличивается до 6 мм². При этом обязательно должна быть выполнена установка отдельного автомата конкретно для плиты.

Выбор сечения кабеля

Подключение через розетку также допустимо. Нужно лишь чтобы прибор был рассчитан на ток от 32 А. Электрические плиты потребляют довольно много энергии, поэтому включать их в простые бытовые розетки запрещается.

Варианты исполнения розеток для электроплиты

Таким образом, требования к подключению электроплиты можно объединить в короткий, но очень важный перечень, включающий в себя следующие положения:

• для подключения прибора используется трехжильный медный кабель сечением от 4 мм² либо от 6 мм² в зависимости от длины шнура;
• в электрощите устанавливается отдельный автомат для плиты;
• выполняется монтаж устройства защитного отключения;
• плита заземляется доступным методом. О возможных вариантах заземления будет рассказано в конце руководства.

Цены на популярные электрические кухонные плиты

Электрические кухонные плиты

Схемы подключения электроплит

Прежде чем приступать к непосредственной установке прибора, изучите существующие схемы подключения прибора.

Однофазное подключение

Наиболее распространенный вариант. Чаще всего встречается в квартирах многоэтажных домов.

При однофазном подсоединении блок подключения будет иметь следующий вид (см. схему).

Однофазное подключение

Клеммы 1-2-3, а также 4-5 соединяются перемычками из меди сечением 6 мм². Если вы купили современную плиту, необходимые перемычки будут присутствовать в комплекте.

Фазная жила (может быть серой, коричневой либо черной) подключается на клемму под номером 1, 2 либо 3.

Нулевая жила (обычно имеет синий цвет) подсоединяется на 4-ю либо 5-ю клемму. Провод заземления (на схеме он желто-зеленый) соединяется с 6-й клеммой.

Болты клемм нужно затягивать до упора. В случае некачественного соединения клеммы могут обгореть, что приведет к возникновению пожара.

В случае использования розеточного подключения фазную жилу в вилке и розетке подаем на клемму L, нулевая жила пойдет на клемму с маркировкой N, провод же заземления пускаем на соответствующую клемму (маркируется рисунком заземления, буквами РЕ либо же словом earth).

Двухфазное подключение

Двухфазная схема

Редко, но все-таки встречается двухфазное подключение. К примеру, могут присутствовать фазы А и С, а фазы В не будет.

При таком подключении клеммы 1 и 2 нужно соединить перемычкой и через нее подключить фазу А. Фаза же С уходит на 3-ю клемму. Дальнейший порядок подключения остается аналогичным предыдущим способам.

Трехфазное подключение

Трехфазная схема

С трехфазным питанием чаще всего сталкиваются владельцы частных домов. Питающий провод в подобной ситуации будет состоять из 4 либо 5 жил. При этом напряжение между нулем и фазами составит 220 В, а между непосредственно фазами – 380 В.

В подобных условиях электроплита будет подключаться по соответствующей схеме. Фазы А, В и С пойдут на соответствующие клеммы 1, 2 и 3.

Соединение клемм 4, 5 и 6 выполняется аналогично однофазному подключению.

Подключаем электроплиту

Подключаем электроплиту

Порядок подключения остается аналогичным для сетей с любым количеством фаз. Есть лишь некоторые нюансы, о которых вы узнаете далее. Подключение будем выполнять через розетку.

Первый шаг

Выбираем место для установки прибора. Электроплита классифицируется как электроприемник высокой мощности. Для обеспечения его надежной и безопасной эксплуатации, на ближайшей к плите стене мы устанавливаем штепсельную розетку с заземляющим контактом. При этом токовый номинал розетки должен составлять 32-40 А. В розетке для однофазной электросети контактов будет три, для двух- и трехфазных сетей – пять.

Розетка

Второй шаг

Устанавливаем в щите отдельный автоматический выключатель. Если сеть двух- или трехфазная, ставим трехполосный выключатель на 16 А. В случае работы в однофазной сети монтируем однополосный автомат. Номинал выключателя должен составлять 25-32 А.

Однофазное подключение электроплиты (наиболее распространенное)

Третий шаг

Монтируем провод для подключения электроплиты. В двух- и трехфазных сетях используем кабель 5х2,5 марки ВВГнг, для подключения в однофазном режиме применяем шнур 3х4 аналогичной марки. Тянем провод от электрощита к штепсельной розетке нашей электроплиты.

Кабель силовой ВВГнг 5х2,5

Четвертый шаг

Подключаем провод к розетке в соответствии с одной из приведенных выше схем. Закрываем крышку розетки. Работаем очень внимательно, соблюдая установленные стандарты. Если подключение выполняется с использованием трехжильного кабеля, то коричневый провод (также он может иметь белый цвет) подключаем на фазный разъем установленной электророзетки, синий провод (может быть белым с синей полоской) пускаем на разъем «ноля», а жилу желто-зеленого цвета соединяем с разъемом заземления. Провода пятижильного кабеля чаще всего окрашены в коричневый, белый и красный цвета. Порядок их подключения, равно как и особенности маркировки разъемов розеток, был рассмотрен ранее в описании схем.

Пятый шаг

Соединяем штепсельную вилку с гибким проводом электроплиты. При этом обязательно обращаем внимание на особенности маркировки штепсельной вилки. Подключение элемента выполняется аналогично электророзетке.

Шестой шаг

Подсоединяем гибкий провод к плите. На данном этапе многое зависит от модели устанавливаемого прибора и количества фаз в домашней электросети. В целом же производители приводят схемы подключения их плит в прилагающихся инструкциях либо же на задних крышках агрегатов. Следуем предложенным производителем рекомендациям.

Концы гибкого провода рекомендуется облудить перед установкой в клеммные зажимы – так будет обеспечен максимально надежный контакт.

Седьмой шаг

Разделяем питающий кабель электроплиты в щите, после чего зачищаем концы проводов. Подключаем фазные жилы питающего кабеля на полосные зажимы автомата. Жилу «ноля» соединяем с общей шиной для всех проводников ноля. Не подключенной осталась лишь желто-зеленая жила. В современных системах такие провода соединяются с шинами заземления. В более старых сетях типа TN-C шин заземления нет. Что делать? Читаем далее.

Расстановка перемычек в электроплите Ханса

Руководство по заземлению электроплиты

При работе в сетях старого образца даже квалифицированные специалисты нередко осознанно совершают грубую ошибку, выполняя заземление различных электроприборов на шины рабочего нуля. Такое подсоединение чревато крайне неблагоприятным последствием: если провод ноля оборвется, фаза пройдет через нагрузку прямиком на электроприбор и пользователя ударит током.

Нередко электрики допускают и другую грубую ошибку, путая местами провода фазы и ноля. При выполнении такого «заземления» результат будет аналогичным предыдущему случаю – владельца плиты может ударить током в любой момент. Но и отказываться от зануления тоже нельзя. Существует несколько вариантов решения проблемы. Ознакомьтесь с доступными методами и выберите подходящий для вашей ситуации.

Первый вариант – узнаем, заземлен ли щит квартиры

Узнаем, заземлен ли щит квартиры

Для этого идем в ЖЭК или другую обслуживающую организацию. Если представитель компании скажет, что корпус щита надежно заземлен, нам останется лишь подключить желто-зеленый провод к этому корпусу через болт.

Если же представитель обслуживающей организации дает отрицательный ответ либо же путается в своих показаниях, выполнять заземление описанным выше способом нельзя – оно будет либо неэффективным, либо приведет к удару пользователя электроплиты током.

Второй вариант – для жильцов квартир на первом этаже и владельцев домов

Схема контура заземления

Собственники такой недвижимости могут попробовать создать отдельный заземляющий контур. Делается он так:

Важно! Прежде чем принимать заземляющее устройство в эксплуатацию, нужно пригласить специалиста для измерения сопротивления установки. Выполнить такую поверку самостоятельно можно только при наличии специального устройства. Значение сопротивления не должно быть больше 8 Ом.

Таблица. Наименьшие размеры заземлителей и заземляющих проводников, проложенных в земле

Материал	Профиль сечения	Диаметр, мм	Площадь поперечного сечения, мм	Толщина стенки, мм
Сталь черная	Круглый для вертикальных заземлителей	16	—	—
Сталь черная	Круглый для горизонтальных заземлителей	10	—	—
Сталь черная	Прямоугольный	—	100	4
Сталь черная	Угловой	—	100	4
Сталь черная	Трубный	32	—	3,5
Сталь оцинкованная	Круглый для вертикальных заземлителей	12	—	—
Сталь оцинкованная	Круглый для горизонтальных заземлителей	10	—	—
Сталь оцинкованная	Прямоугольный	—	75	3
Сталь оцинкованная	Трубный	25	—	2
Медь	Круглый	12	—	—
Медь	Прямоугольный	—	50	2
Медь	Трубный	20	—	2
Медь	Канат многопроволочный	1,8	50	—

Третий вариант – если заземлить не получается

Щиток не заземлен, а сделать индивидуальный заземляющий контур нет возможности? Тогда просто заглушаем желто-зеленый провод и оставляем его в щите до лучших времен.

Плите в такой ситуации уделяем повышенное внимание.

Во-первых, устанавливаем ее так, чтобы исключалась вероятность одновременного контакта пользователя с плитой и различными токоведущими элементами типа кранов, раковин, труб и т.п. металлических изделий.

Во-вторых, возле электроплиты укладываем если не специальное диэлектрическое покрытие, то хотя бы плотный сухой коврик.

В-третьих, обычный автомат в щитке заменяем дифференциальной моделью с 30-миллиамперным номиналом срабатывания.

В-четвертых, проявляем особую осторожность и бдительность в процессе эксплуатации незаземленной электроплиты.

Важно! Заземлять электроплиту на трубы водоснабжения, канализации и отопления нельзя. Хотя перечисленные элементы по правилам и должны быть надежно заземлены, сопротивление такого заземления никто обычно не контролирует. Итогом может стать поломка электроприбора, поражение пользователя током и нанесение вреда имуществу, притом не только своему, но и соседскому. Также нельзя заземлять электроприборы на другие инженерные коммуникации вроде лифтовых шахт, вентиляционных каналов и т. д.

Проверка работы электроплиты

Удачной работы!

Видео – Подключение электроплиты своими руками

Как подключить электрическую плиту самостоятельно

Во многих многоквартирных домах нет газовых труб, предназначенных для подключения газовой плиты. В качестве альтернативы предусмотрена отдельная электрическая розетка для подключения устройств, питающихся от сети. Если у вас есть квартира с этой схемой подключения устройства, то вам обязательно нужно знать, как подключить электрическую плиту. Конечно, эту работу лучше доверить профессионалу, особенно если раньше вам не приходилось устанавливать подобные устройства.

Сначала необходимо выбрать место

Подготовка места

Прежде чем приступить к подключению электрической сети, необходимо сначала выбрать место для установки данного устройства. Чтобы устройство обеспечивало максимальное удобство и идеально вписывалось в кухонное пространство, при его установке следует учитывать следующие рекомендации:

• для установки требуется место с ровной поверхностью. Важно, чтобы в процессе регулировки ножек изделия можно было обеспечить устойчивое положение относительно горизонтали;
• длина провода должна быть оптимальной. Он должен обеспечивать возможность свободного перемещения устройства от стены без отключения;
• Необходимо учитывать, что устройство способно разогреваться до 100 градусов Цельсия. По этой причине его не следует устанавливать рядом с холодильником;
• если прибор будет встраиваться в конструкцию кухонного гарнитура, в первую очередь стоит защитить все поверхности из пластика. Дело в том, что при нагреве пластины могут деформироваться или расплавиться;
• если на кухне установлена ​​индукционная плита, то не ставьте рядом с ней другие электроприборы. Его электромагнитное поле будет воздействовать на них, что приведет к видимому ухудшению работы техники.

Основные требования

Подключение электроплиты должно осуществляться правильно, от этого зависит ее нормальное функционирование. Для этого необходимо соблюдать важные правила установки бытовых электроприборов. Если вы никогда не производили установку этих устройств, то лучше доверить эту задачу профессионалам. Дело в том, что при самостоятельной сборке можно лишиться права на гарантийное обслуживание в сервисном центре.

Перед началом процесса подключения устройства рекомендуется узнать индикатор питания. Стоит определить, к какой сети вы хотите подключить устройство. Обычно многие квартиры и частные дома оборудованы общей однофазной электросетью мощностью 220 В. В редких случаях встречаются линии с трехфазным устройством.

Для правильной установки устройств на трехфазные линии стоит соблюдать некоторые важные особенности при их установке:

• Некоторые модели настольных электроплит и индивидуальных духовок (например, Gorenje, Hansa) имеют номинальную мощность менее 3000 Вт. Эти устройства подключаются с помощью вилки и розетки на 13 А. Также для подключения можно использовать соединительное устройство, которое снабжено предохранителем;
В продаже могут быть устройства
• с номинальной мощностью более 3000 Вт. Подключать их рекомендуется с помощью отдельной проводки, идущей непосредственно к электрощиту. Такой тип разводки называется радиальными сетями.

При подключении к сети 380 В розетка обычно не используется, это повышает уровень безопасности. Для этого удлините цепь питания, а также установите предохранитель. Но желательно предварительно проконсультироваться с опытным электриком. Он посоветует, нужно ли будет заменить традиционный мини-автомат на предохранитель.

Схема электрических соединений

Обязательно установите в электрощите отдельный автоматический выключатель с предохранителем, его также можно заменить имеющимся свободным блоком. Во время установки автоматического выключателя нужно убедиться, что предохранители трубчатые.

Также необходимо правильно подобрать размер сечения для подключения к радиальной сети. Может зависеть от типа плиты:

• для плит, которые работают с мощностью до 13,5 кВт, стоит выбирать провод сечением 4 кв. мм;
• для плит мощностью до 18 кВт подходят провода сечением 6 кв.мм.

Таблица сечений проводников

Функцию защиты должен выполнять предохранитель на 30 А или автоматический выключатель на 32 А. Проводка подходит с трехпроводной структурой. Одна из жил должна использоваться для заземления.

Особенности подключения к радиальной сети

Если вам необходимо подключить изделие к сети с радиальным устройством, то следует действовать по определенной схеме. Она поможет сделать соединение своими руками. Для этого необходимо соблюдать важные рекомендации:

Токопроводящие элементы должны быть оснащены контактными пластинами

Как установить с помощью соединительных устройств

Подключить простую электрическую плиту можно с помощью соединительного устройства. Процесс выполняется двумя способами.

Схема подключения

Если вывод блока выключателя выполнен на запасном блоке электрощита, важно правильно распределить провода при подключении:

• жила с красным оттенком должна быть присоединена к сам блок, являющийся фазой;
• черная жила должна быть подключена к нейтральной клемме;
• Кабель заземления должен быть подключен к клеммам, отмеченным знаком заземления. Этот конец обычно отмечен желто-зеленым кембриком.

Есть еще один способ подключения. Делать это следует через механизм переключения, который снабжен предохранителем. Его крепление должно производиться возле электрощита. Все фиксируется винтами.

Кабели от прибора должны быть подключены к клеммам по следующей схеме:

• жила с красной изоляцией должна быть присоединена к фазе;
• черные элементы соединяются с элементами, обозначенными N;
• провод заземления должен быть подключен к клемме заземления; имеет желто-зеленый кембрик.

Счетчик подключен к автоматическому выключателю. Для этого потребуются два многожильных провода с двойной изоляцией. Размер секции должен быть 16 квадратных метров. мм. Допускается меньшее сечение – 10 кв. мм, но при этом соединение можно выполнить из тонких отрезков проволоки.

Провод с черной изоляцией подключается к клемме распределительного щита и выключателю с маркировкой N. Красные жилы должны быть присоединены к фазе с маркировкой L. Заземляющие элементы должны быть закреплены. Он должен состоять из провода с многожильным строением, он крепится к клемме в соответствующей зоне электрощита. У нее обычно есть батист с желто-зеленой окраской.

Как устанавливать разные схемы

При установке, при которой используется розетка, все достаточно просто. Для этого вам понадобится специальный кабель, который предназначен именно для подключения изделия. Он должен иметь на розетке специальный разъем, а также должен быть снабжен вилкой (РШ-ВШ). Он может быть предназначен для проводок со скрытым или внешним устройством.

Типы розеток и вилок

Стоит обратить внимание на то, что электроплиты могут иметь разное напряжение – 220 В и 380 В. Обязательно производитель бытового прибора должен указать тип схемы подключения, что должно обеспечить правильность подвода сетевых проводов к клеммам устройства. Иногда на поверхности задней стенки изделия имеется схематичное изображение, либо оно указано в инструкции.

Схема чертежа на устройстве

Также стоит обратить внимание на важные обозначения, которые потребуются при установке устройства:

• L1, L2, L3 — зажимы для фаз;
• нейтральные маркируются буквой N;
• сама фаза — 1, 2, 3;
• нейтраль — 4 и 5.

Однофазное подключение

При подключении электроплиты по разным схемам необходимо учитывать важные особенности из списка ниже:

Подключение электроплиты – достаточно сложный процесс, при выполнении которого важно соблюдать правильную последовательность. В этом деле потребуются знания и опыт, поэтому если вам никогда не приходилось заниматься этим самостоятельно, то лучше доверить процесс профессионалам. При соблюдении всех правил, принципов, рекомендаций электрическая плита будет установлена ​​правильно, а значит, ее использование будет комфортным.

Как установить варочную панель

Как установить варочную панель | водоворот

Перейти к основному содержанию

Независимо от того, заменяете ли вы старую варочную панель или впервые устанавливаете новую, установка варочной панели самостоятельно может показаться сложной задачей. К счастью, с правильными инструментами и инструкциями этим процессом можно управлять. Вы можете использовать это руководство, чтобы помочь вам в процессе установки газовых, электрических и индукционных варочных панелей , так как основные этапы установки одинаковы для каждой из них.

Всегда обращайтесь к руководству по продукту за инструкциями по установке для конкретной модели, так как это руководство служит только общим описанием процесса установки. Если у вас столешницы из гранита или кварца, процесс может отличаться. См. инструкции по установке для вашей модели. Вы можете нанять профессионала, если вам нужно установить новую газовую или электрическую проводку для вашей варочной панели.

Прежде чем приступить к работе, узнайте больше о размерах в нашем руководстве по размерам варочных панелей , чтобы убедиться, что ваша новая варочная панель подходит для вашей кухни.

Установка варочной панели: пошаговые инструкции

При подготовке к установке варочной панели вам потребуется помощь дополнительного человека. Варочные панели — это тяжелые приборы, которые может быть слишком сложно поднять без дополнительной пары рук. При подготовке отключите электропитание от блока предохранителей и выключите газопровод, прежде чем начать. Если вы не знаете, как отключить электричество и газ, настоятельно рекомендуется профессиональная помощь. Установка новой варочной панели обычно занимает от одного до двух часов, но может занять и больше времени, если для вашей новой модели требуется вырезать новое отверстие. Прежде чем приступить к работе, узнайте больше о размерах варочной панели здесь , чтобы убедиться, что ваша новая варочная панель подходит для вашей кухни.

Конкретные инструкции по установке варочной панели различаются в зависимости от производителя. Индукционные плиты Whirlpool ^® и электрические варочные панели имеют общие инструкции по установке, а инструкции для газовой варочной панели также включают установку газовой линии. Держите руководство по продукту под рукой во время процесса установки.

Что потребуется для установки варочной панели

Подробный список инструментов, необходимых для установки, можно найти в руководстве по эксплуатации вашей варочной панели. Ниже приведены основные инструменты и расходные материалы, которые вам понадобятся.

Инструменты:

• Рулетка

• Плоская отвертка

• Крестовая отвертка

• Ручная или электрическая дрель

• Уровень

• Маркер или карандаш

• Плоскогубцы или гаечный ключ

• Сверло ¼ дюйма

• Электролобзик

Для газовой установки:

• Комбинированный ключ 15/16″

• Герметик, стойкий к сжиженному нефтяному газу

• Неагрессивный раствор для обнаружения утечек

• Трубный ключ

• Кисть

Шаг 1: Отсоедините и проверьте источник топлива

В зависимости от источника топлива, необходимого для вашей варочной панели, необходимо выполнить два различных процесса. Если вы заменяете электрическую или индукционную модель, для соединения и источника топлива требуется распределительная коробка под устройством. Если вы работаете с газовой варочной панелью, для подключения требуется газовая линия. Перед демонтажем старой варочной панели или установкой новой необходимо отключить источник топлива. Ваша новая варочная панель будет подключаться так же, как и предыдущая, если у нее тот же источник топлива, поэтому обязательно пометьте или сфотографируйте проводку перед отсоединением.

Электрическая или индукционная варочная панель:

• Проверьте напряжение и силу тока новой варочной панели.


• Скорее всего, у вас уже есть распределительная коробка на напряжение не менее 240 вольт, если вы заменяете старую варочную панель.

• Сила тока может различаться между вашей старой и новой моделью. Новые варочные панели обычно имеют цепь на 40 или 50 ампер, а старые модели имеют цепь на 30 ампер.

• Если у вас нет необходимой силы тока или напряжения, для этой установки рекомендуется пригласить электрика.

Газовая варочная панель:

Шаг 2: Демонтируйте старую варочную панель

После отключения электричества в блоке предохранителей убедитесь, что питание полностью отключено с помощью тестера цепи на проводах. Если индикатор тестера загорается, питание необходимо отключить. После того, как вы проверили провода, убедитесь, что у вас достаточно места для работы над установкой. Это может означать снятие дверей шкафа или ящиков, окружающих варочную панель.

• Снимите с варочной панели все съемные детали, такие как крышки конфорок, решетки и герметик.
• Если варочная панель прикреплена к столешнице с помощью кронштейнов, отвинтите и снимите кронштейны, чтобы освободить их.
• С помощью одного или нескольких человек толкните варочную панель снизу, чтобы поднять ее и вынуть.

Шаг 3: Измерьте отверстие столешницы и проверьте размеры варочной панели

Обычно для варочных панелей требуется свободное пространство в 30 дюймов и 1–2 фута с каждой стороны, но эти размеры могут различаться в зависимости от модели. Обратитесь к руководству по эксплуатации для получения сведений о размерах и требованиях к местоположению для конкретной модели. С помощью рулетки убедитесь, что в вашем пространстве достаточно места для вашей новой модели. Измерьте прибор и вычтите от ½ до 1 дюйма с каждой стороны, чтобы включить нависающий край над столешницей, и убедитесь, что внизу достаточно места для горелок.

Шаг 4. Извлеките варочную панель и съемные детали из упаковки

Подготовив место для новой варочной панели, извлеките прибор из упаковки и утилизируйте все прикрепленные к нему защитные материалы. Незакрепленные предметы, такие как решетки, крышки горелок и ручки, можно отложить в сторону до завершения установки.

Шаг 5: Установите зажимы и кронштейны для крепления варочной панели

Зажимы прикрепляются к варочной панели и защелкиваются в кронштейнах, установленных на столешнице, чтобы удерживать прибор на месте. Кронштейны крепятся либо винтами, либо клеем. Инструкции по установке клипсы и кронштейна различаются в зависимости от модели и могут быть найдены в руководстве пользователя.

Шаг 6: Опустите варочную панель на место

С помощью хотя бы еще одного человека опустите варочную панель на место так, чтобы задняя часть была наклонена вниз.

• Убедитесь, что зажимы на каждой стороне варочной панели совпадают с кронштейнами в вырезе.

• Нажмите на варочную панель, чтобы защелки защелкнулись в кронштейнах столешницы.

• Инструкции по установке для конкретной модели см. в руководстве по продукту.

Шаг 7: Подсоедините варочную панель к источнику топлива

Этот шаг зависит от того, подключаете ли вы газовую или электрическую варочную панель. Обязательно следуйте руководству по продукту для получения конкретных инструкций по подключению. Если вам неудобно выполнять эти шаги, рекомендуется профессиональная помощь.

Для электрической варочной панели:

• Перед подключением новой варочной панели убедитесь, что электричество отключено от блока предохранителей.


• Подсоедините кабели к электрической коробке, используя для справки фотографии или этикетки вашей старой варочной панели.

• Красный и черный кабели — это положительный и отрицательный заряды, обеспечивающие питание. Белый кабель является нейтральным, а зеленый кабель называется «заземляющим проводом». Убедитесь, что кабели подключены к соответствующим клеммам.

• Свяжите все провода кабельной гайкой и спрячьте их внутри распределительной коробки во избежание короткого замыкания.

Для газовой варочной панели:

• С помощью кисти нанесите обильное количество герметика для стыков труб на концы с меньшей резьбой гибких переходников.

• Если варочная панель поставляется с регулятором, прикрепите регулятор к варочной панели. Затем присоедините шланг к регулятору. Нанесите герметик для соединения труб перед тем, как затягивать соединение.

• Проверьте все газовые соединения, нанеся на них утвержденный неагрессивный раствор для обнаружения утечек. После включения газа проверьте наличие пузырьков в растворе для обнаружения утечек. Если пузырьки обнаружены, значит, есть утечка. Устраните любую обнаруженную утечку, затянув ее гаечным ключом.

• Подключите к электрической розетке воспламенитель, чтобы зажечь горелки.

Шаг 8: Установите накладку и съемные детали

Затяните винты зажимов и кронштейнов, чтобы обеспечить надежную фиксацию. Если вы добавляете отделку, законопатьте область. Следуя инструкциям в руководстве по эксплуатации, прикрепите ручки, крышки конфорок и решетки к варочной панели. Чтобы ваша недавно установленная варочная панель выглядела великолепно, изучите , как чистить стеклянную варочную панель .

Часто задаваемые вопросы по установке электрической или газовой плиты

Получите ответы на некоторые часто задаваемые вопросы об установке варочной панели, прежде чем приступить к самостоятельной установке.

Вам нужен электрик для установки варочной панели?

Если вы заменяете старую варочную панель на новую, электрик не требуется, если у вас есть правильное напряжение и сила тока для вашей новой модели. Профессиональная помощь рекомендуется, если у вас нет необходимого напряжения и силы тока. Если вы переходите с газа на электричество или наоборот, также может потребоваться профессиональная помощь.



Можно ли заменить электрическую плиту газовой?

Вы можете заменить электрическую варочную панель на газовую с помощью лицензированного специалиста. Напряжение, необходимое для газовой варочной панели, отличается от электрического, поэтому розетку придется менять. Лицензированный специалист также должен будет установить надлежащую газовую линию в соответствии со строительными нормами.

Можно ли заменить 30-дюймовую варочную панель на 36-дюймовую?

Можно заменить 30-дюймовую варочную панель на 36-дюймовую, если на кухне есть место для нее. Если шкаф, в котором находится ваша старая варочная панель, имеет размер 32 дюйма или меньше, вам придется провести некоторую реконструкцию шкафа, чтобы освободить место для более крупного прибора. Это может означать удаление по крайней мере двух шкафов, чтобы они соответствовали большему размеру.



Как заменить варочную панель гранитной или кварцевой столешницей?

Поскольку гранит и кварц труднее резать, вам понадобится профессиональная помощь, если вы устанавливаете варочную панель большего размера, чем ваша предыдущая модель. Еще одно отличие в установке заключается в том, как вы крепите опорные кронштейны. Так как эти столешницы жесткие и толстые, в них нельзя вкрутить кронштейны. Вместо этого опорные кронштейны будут прикреплены с помощью специального клея для гранита или кварца.



Сколько стоит установка варочной панели?

Средняя стоимость установки варочной панели обычно может варьироваться от 500 до 1000 долларов в зависимости от типа установки и стоимости в вашем регионе. В эту стоимость не входит цена покупки новой варочной панели. Переход с электричества на газ, как правило, является более дорогостоящей установкой, как и любая установка, требующая значительных электрических модификаций.

Explore Whirlpool

^®  Варочные панели WCI55US0J ВКК31430А WCG55US0H WCE55US0H WCG52424AS

Узнайте больше о Whirlpool

^®  оборудование для приготовления пищи

• Electric Stoves: Which Is Best?»>

  Газовые и электрические плиты: что лучше? Газовые плиты предлагают чувствительный контроль нагрева для быстрой регулировки мощности горелки. Электрические плиты обеспечивают равномерный нагрев духовки, что идеально подходит для выпечки. Сравните газовые и электрические плиты.

• Кухонный остров

  Варочная панель или плита: что лучше? Установка или обновление кухонного острова? Узнайте о преимуществах кухонного острова с плитой или варочной панелью, чтобы выбрать правильный вариант.

• Что такое индукционная варочная панель и как она работает? Узнайте больше о преимуществах индукционных варочных панелей, о том, как их использовать и чем они отличаются от других типов варочных панелей, из этого подробного руководства от бренда Whirlpool.

  No related posts.
