Как подключить электропанель самостоятельно: Пошаговая инструкция по подключению электрической варочной панели

Пошаговая инструкция по подключению электрической варочной панели

Как правило, процесс подсоединения кухонной плиты к сети довольно прост и ограничивается включением вилки в розетку. Однако немалое число покупателей предпочитает купить вместо полного комплекта лишь рабочую часть – варочную панель. Ее подключение к электросети несколько сложнее. Не знаете, как подключить электрическую варочную панель самостоятельно? Мы дадим вам необходимые советы, применимые к технике таких фирм, как Electrolux, Bosch, Gorenie, Zanussi, Hansa, Samsung, Ariston, Siemens и др., которая может встраиваться даже в столешницу. Ознакомившись на форумах и сайтах с ценами, которые предлагают мастера за свои услуги по соединению приборов, вы поймете, что самому выполнить подключение выйдет гораздо дешевле.

• Теоретическая часть.
• Настоятельные рекомендации
• Индукционные плиты

Теоретическая часть.

Итак, электрическая варочная панель подключается к специально ответвлённой розетке высокого уровня заземления с пропускной способностью от 25 до 32 А.

Что касается проводов – они должны быть медными, с тремя жилами, иметь сечение не менее четырёх миллиметров. Однако сегодня разводки электропроводки рассчитаны на подсоединение и четырёхжильных кабелей. Говоря о розетках, которые рассчитаны на подключение варочных панелей, то их классифицируют следующим образом:

• трёхконтактные;
• четырёхконтактные.

Руководство по установке

Безусловно, если у вас имеется уже готовая вилка, то подключение электрической панели значительно упрощается. А вот для того, что подключить провод в розетку, нужно знать особую специфику этого процесса. Допустим, что питание варочной плиты имеет 4 жилы (фаза, фаза, ноль, земля), в стене же их 3. Это свидетельствует о том, что плита требует установки перемычки между фазами на клеммнике, чтобы подсоединится к трехжильному кабелю.

Значит, действуем следующим образом: между черным и коричневым проводом устанавливаем медную перемычку, которая обычно идет в комплекте, после чего подсоединяем одну из фаз к фазному проводнику квартирной проводки (должен быть черного, коричневого, белого цветов). Что касается жил заземления и нуля, то они остаются нетронутыми.

Полученный шнур нуждается в изоляции. Если провода из стены имеют одинаковую цветовую маркировку, тогда используя мультиметр, определите, где ноль и фаза.

Это важно! Розетку, в которую собираетесь подключить электрическую варочную панель, предварительно разберите и тщательно проверьте, потому что в некоторых случаях происходит несоответствие контактов и проводов плитки, в результате чего после подключения может произойти такое, что розетка искрит либо начнет плавиться.

Смотрим видео и учимся наглядно устанавливать и подсоединять кухонный прибор

Настоятельные рекомендации

Учитывайте следующие советы по подключению техники своими руками:

1. Перед тем, как подключить электрическую варочную панель, необходимо установить УЗО и автомат.
2. Корпус должен быть заземлён, но не к проводнику от иной техники, а с теми жилами, что соединяются с клеммами от розетки. Большая часть фирм-изготовителей предлагает модели, уже имеющие защитную шину для заземления, которую нужно всего лишь соединить с проводами заземления квартирной проводки.

Индукционные плиты

Индукционную панель или духовой шкаф, о монтаже которого мы уже писали, подключить можно практически по аналогии с варочной электрической панелью. Удостоверьтесь в отсутствии принципиальной разницы, прочитав нижеперечисленные советы, где мы расскажем про подсоединение плиты.

1. Для подключения варочной панели можете использовать провод ПВС подходящего сечения.
2. Далее откройте панель доступа. Для этого надо найти на задней части электроплиты прямоугольник, скрытый пластиной из металла. Используя отвертку, открутите его.
3. Удалив металлическую пластину, найдите клеммы. Сперва вставьте зажим кабеля в отверстие. Шнур должен удерживаться за счёт применения зажимов. Это нужно сделать, дабы не выпал электрический провод. Далее запускайте шнур через кабельный зажим. Подождите с затягиванием винтов.
4. Если мы хотим подключить духовой шкаф устаревшего образца, то там найдём 3 провода. У последних моделей их должно быть 4: 2 – фазовые, 1 – нейтральный,1 – заземления. Расположение их такое: по центру находится нейтральная точка, с двух её сторон – фазовые проволочки, под ней – точка заземления. Прежде чем соединять между собой провода, убедитесь, имеется ли медная полоска, которая обычно связывает заземляющие жилы с нейтральными. Увидев, элементарно устраните её. Фазы нужно соединить перемычкой, как мы говорили выше в инструкции по подключению электрической варочной панели.
5. Необходимым процессом при подсоединении к варочной электропанели является совмещение шнуров. Из них чёрный и красный – провода фазы, зеленый — заземления и синий – нейтральный. Прежде чем подключить провода, отвинтите точки соединения и вместо них подсоедините провод. Сначала подсоедините кабель зелёного цвета, далее синего, потом уже оставшегося (красного либо коричневого от перемычки).
6. Затем удостоверьтесь, что шнур хорошо натянут. Нежелательно, чтобы он был перетянутым или висел.
7. Отличие панели электрической плиты от газовой заключается в том, что для управления первой необходимо наличие компьютерной схемы, которая имеется в технике последних поколений.

Обратите внимание, прочно ли осуществлено подключение, иначе может не выдержать автомат, и придется ремонтировать не только прибор, но и всю проводку. Также следует отметить, что монтаж электрической варочной панели можно произвести без вилки, напрямую к сети. Для этого нужно вывести отдельную линию от распределительной коробки.

Доходчивая инструкция по установке на примере модели Electrolux

В данной статье мы доходчиво объяснили вам, как подключить электрическую варочную панель самостоятельно. Надеемся, что вы будете правильно выполнять поставленные задачи и достигнете положительного результата.

Также читают:

• Набор инструментов для электрика
• Как сделать заземление в квартире
• Почему срабатывает автоматический выключатель

Подключение варочной панели к электросети самостоятельно

Интегрированные в столешницу электрические варочные панели (ВП) отличаются по принципу подключения от монтажа обыкновенного кухонного электрооборудования. Во-первых, они являются более мощными потребителями, поэтому выставляются особые требования к прокладываемому токопроводящему кабелю. Во-вторых, электропанели не оснащаются обыкновенным шнуром с вилкой, который нужно просто вставить в розетку.

Именно поэтому, подключение варочной панели к электросети требует тщательного соблюдения инструкции и общих электромонтажных норм. В противном случае техника будет работать некорректно или выйдет со строя.

Установленная ВП

Содержание

1

Электромонтажный комплект

Чтобы подключить оборудование к электросети потребуется подготовить:

• кабель для прокладки линии;
• автоматический выключатель;
• розетку;
• вилку;
• гибкий провод.

Все монтажное оборудование подбирается в зависимости от мощности ВП. Имея его в распоряжении можно приступать к непосредственному электромонтажу. Дополнительно могут потребовать обжимные гильзы, припой, изолента, термоусадочная трубка и прочие мелочи, используемые при работе с электропроводкой. Также в зависимости от выбранного способа подключения нужен подрозетник или распаечная коробка.

Требования к электропроводке и ее прокладке

Для включения встраиваемой электроплиты требуется использование кабеля идущего непосредственно от электрощита. То есть, важно, чтобы он был проложен напрямую без использования распаечных коробок с разветвлениями. Нужно, чтобы кабель питал только варочную плиту. Дело в том, что такое оборудование является очень мощным, поэтому если от провода будет работать и другая техника, то тот может перегреться, вызвав короткое замыкание.

Провод 5 жил для 3-х фазной сети

Если в доме или квартире имеется старая проводка, при этом мощная розетки с прямым кабелем от щита или счетчика не предусмотрена, то потребуется проложить новую отдельную линию. От желаемого места расположения розетки делается вертикальная штроба до потолка. Далее осуществляется горизонтальное штробление непосредственно до точки присоединение кабеля. Если в дальнейшем планируется использование натяжных потолков, то провод можно закреплять прямо на плите перекрытия, поскольку в дальнейшем он будет скрыт.

Обратите внимание! Варочная панель является надежным, но не вечным кухонным оборудованием. Возможно, со временем она сломается, и возникнет необходимость ее замены. По этой причине желательно изначально прокладывать электрокабель с запасом сечения, который сможет безопасно питать более мощную встраиваемую электроплиту.

Кабель в штробе

Прокладка линии для электроплиты осуществляют кабелями 2 видов:

ВВГнг-Ls или NYM. Их пропускная способность подбирается отталкиваясь от мощности встраиваемой техники.

Таблица 1. Соотношение сечения жил и мощности варочной поверхности.

Мощность, кВт	Сечение жил, мм2
	1-фазная сеть	3-фазная сеть
3-5	2,5	1,5
5-7,5	4	2,5
7,5-10	6	2,5

Данные типы кабеля применяются для прокладки линий непосредственно до розетки. Они состоят из моножилы, поэтому имеют слабую гибкость. По этой причине непосредственно от вилки до варочной панели применяются гибкие провода: КГ или ПВС. Зачастую они входят в стандартную комплектацию к электроплите, поэтому их отдельная покупка не требуется.

Гибкий удлинительный провод

Выбор розетки и требования к ее установке

Розетка для включения панели может располагаться в зависимости от особенностей столешницы, а также личных предпочтений. Важно сохранить удобство включения и отключения варочной поверхности. Стандартно ее располагают на высоте 90 см от пола.

При желании скрыть коммуникации разрешается фиксировать розетку непосредственно внизу под дном нижних кухонных шкафов. При таком размещение доступ к ней осуществляется через пространство создаваемое высотой ножек тумбочек. Ее следует приподнять над полом на высоту хотя бы несколько сантиметров, чтобы в случае протечки вводы электрические контакты не намокли.

Розетка под тумбой

Включение варочной панели через розетку, а не напрямую к щитку, имеет свои преимущества. Хотя и придется делать более сложный монтаж, но в дальнейшем при влажной уборке плиты ее будет проще отключать. Если же подключаться без розетки и вилки, то потребуется ходить к электрощиту, что не так удобно.

Плиту на 2 конфорки можно запитать через обыкновенную розетку. Для более мощной техники требуются специальные включатели. Они могут быть изготовлены из керамики или пластика. Применяются розетки от 10А.

Внимание! Для подключения к 1-фазной сети на 220В используются вилки с тремя контактами, а к 380В с пятью.

Выбор автоматического выключателя

Линия для подключения встраиваемой электроплиты должна быть проложена через автоматический выключатель. Это является обязательным требованием, поскольку плита способна создавать перегрузку сети. При критических нагрузках выключатель предотвратит короткое замыкание. Очень важно выбрать его правильно, в соответствии с мощностью плиты. Если сам кабель для панели может использоваться более мощный, то автоматический выключатель должен полностью ей соответствовать.

Не стоит экономить на его покупке, поскольку дешевые устройства часто не срабатывают или отключаются даже при работе плиты в нормальном режиме с малой нагрузкой.

Цены на дифавтоматы

Дифавтомат

Стандартный автомат для щита

Таблица 2. Соответствие тока автомата мощности плиты.

Ток автомата, А	Мощность цепи
	220В	360В
5	1. 1	2.6
6	1.3	3.2
8	1.7	5.1
10	2.2	5.3
16	3.5	8.4
20	4.4	10.5
25	5.5	13.2
32	7	16.8
40	8.8	21.1

Видео – Как выбрать варочную панель для дома

Электромонтаж варочной панели

Инструкция по непосредственному электромонтажу предусматривает следующую очередность:

1. Прокладка электрокабеля от щита.
2. Подключение розетки.
3. Установка автоматического выключателя и присоединения провода.
4. Подключение гибкого кабеля к электроплите.
5. Присоединение к концу удлинительного кабеля вилки.
6. Непосредственное включение и проверка работоспособности.

Советы специалистов

Видео – Как подключить варочную панель к электросети

Как поставить розетку – пошаговая инструкция

Шаг 1. Сначала необходимо отрезать выведенный из подрозетника кабель на удобную для монтажа длину. Поскольку провода ВВГ жесткие, то лучше оставлять концы длиной от 10 см.

Выводим силовой кабель

Шаг 2. После этого они зачищаются. Снимается изоляция примерно по 10 мм. Зачастую на розетке имеются надписи с рекомендуемой длиной зачистки. После этого осуществляется установка подготовленных жил.

Зачищаем провода

Шаг 3. Провода коричневого и синего цвета устанавливаются по бокам розетки, а многоцветная жила в центре. Центральный провод является заземлением. Обычно он имеет желто-зеленую изоляцию. Прочие провода могут иметь различные расцветки, но всегда однотонные. Важно соблюдать полярность в присоединении. Коричневая жила фиксируется на контакте L, а синяя на N.

Разводим провода строго по своим местам

Шаг 4. Далее подсоединенная розетка вставляется в подрозетник. Ее фиксация осуществляется специальными винтами, идущими в комплекте.

Монтаж розетки

Установка автомата в электрощит

Цены на электрощитки

Электрощиток

Автомат для варочной поверхности устанавливается в электрическом щитке на din-рейку. Заложенные с запасом провода подрезаются на необходимой длине. Их концы зачищаются от изоляции примерно по 10 мм. При осуществлении монтажа в сети 220В, которая подается в жилые квартиры и дома, используют трехжильный кабель ВВГ. В нем используется коричневый, синий и желто-зеленый цвет изоляции.

Темный провод подключается внизу автомата к контакту с маркировкой L. Жила с синей изоляцией вставляется внизу к гнезду с обозначением N. Зелено-желтый провод зажимается к свободной клемме шины заземления. После этого включатель автомата можно перевести в рабочее положение. Применяя токоискатель следует проверить наличие напряжения на розетке.

Установка автомата в щите

Подсоединение вилки

Для присоединения силовой вилки необходимо ее разобрать. Она может предусматривать различную внутреннюю конструкцию, но принцип монтажа у всех вилок одинаковый. В ее корпус запускается гибкий провод, идущий в комплекте с электроплитой или приобретенный отдельно. Его конец частично очищается от верхней изоляции, после чего зачищаются жилы. Поскольку у гибких проводов используются многопроволочные жилы, их необходимо обжать, применяя гильзы подходящего размера.

Для этого используется специальный инструмент. Если его нет в наличии, то лучше изначально покупать подготовленные гибкие провода с обжимом. Отсутствие гильз на многопроволочном кабеле приводит к нарушению контакта, что сопровождается перегревом вилки и может вызвать короткое замыкание. Обжатие без специального инструмента нежелательно, поскольку от обычных плоскогубцев проволока деформируется.

В 1-фазной сети жилы коричневого и синего цвета присоединяются к крайним болтовым зажимам. Проводок заземления фиксируется в центре вилки. Дополнительно сам кабель закрепляется специальной зажимной накладкой, что предотвратит его вырывание из вилки. Далее все собирается в обратном порядке.

Монтаж вилки для 1-фазной линии

Коммутация провода

Данный этап электромонтажа является самым сложным и требует особой внимательности. На обратной стороне плиты имеется закрытый блок, к которому и осуществляется присоединение гибкого провода. Его крышка удерживается одним винтом. После его отсоединения можно увидеть набор клемм, к которым будет осуществляться подключение линии питания.

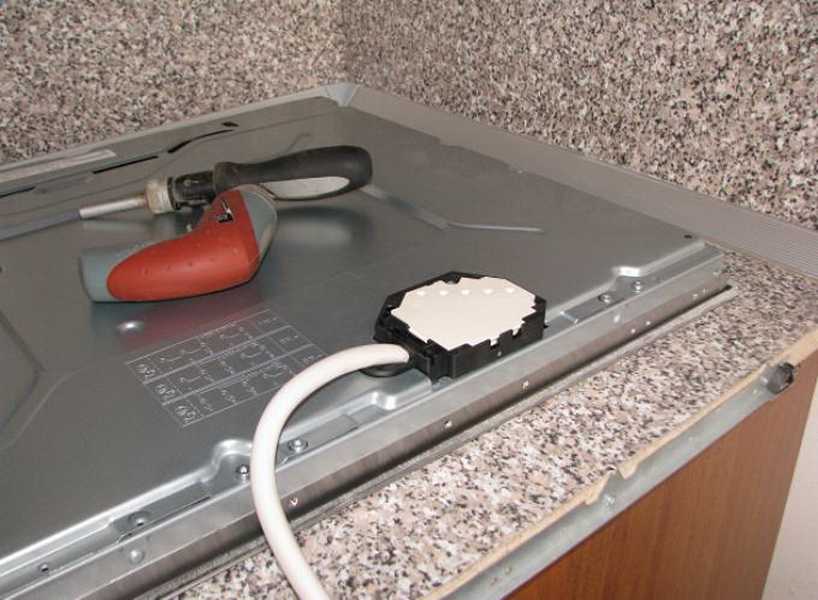

Монтажная коробка на обороте панели

Также на дне ВП имеется табличка с несколькими схемами подключения. Одна описывает монтаж к однофазной сети 220В. Остальные две к 380В соответственно по двухфазному и трехфазному принципу. Большинство пользователей используют первую схему для 1-фазной сети. Это обусловлено тем, что в жилых квартирах и домах подается именно такой ток. Мощные варочные поверхности, встречаемые в ресторанах, столовых и прочих заведениях общественного питания, монтируются в сеть 380В.

Обратите внимание! Каждая модель ВП имеет собственную особенную схема подключения. Нельзя пользоваться только имеющимся предыдущим опытом, а действует только согласно конкретной инструкции производителя. Ошибка подключения может привести к замыканию нагревательных элементов панели, после чего потребуется ее дорогостоящий ремонт или замена.

Однофазное подключение обычной и индукционной панели

Применяемая для однофазного подключения схема обозначается надписью 1N. Двухфазная и трехфазная соответственно 2N и 3N. Непосредственно под монтажной крышкой варочной панели обычно имеется 3-6 клемм, каждая из которых отвечает за подачу питания на отдельную конфорку. Поскольку применяемые для 1-фазного монтажа провода имеют всего 3 жилы, то отдельные клеммы необходимо объединить.

Распространенная схема подключения

Для объединения применяются соединительные перемычки, идущие в комплекте. Они представляют собой П-образные пластинки из цветных металлов. Их нужно закладывать в клеммы, объединяя цепи вместе. Все контакты пронумерованы. Те из них, которые необходимо объединить, на схеме соединены линией. При монтаже нужно только повторить указания, указанные в инструкции. После закладки перемычек осуществляется присоединение непосредственно проводов. Важно соблюсти полярность.

Принцип расположение перемычек

Синяя жила, отвечающая за ноль, присоединяется к одной из объединенных клемм с маркировкой N. Коричневый провод, отвечающий за фазу, фиксируется на объединенных контактах с обозначением L. Зажим заземления обычно располагается в стороне и маркируется PE. У всех типов плит для этого имеется только одна клемма, поэтому с монтажом желто-зеленого провода не возникает затруднений.

Монтаж ВП Bosch

Цены на модельный ряд кухонных варочных панелей Bosch

Кухонные варочные панели Bosch

Обычные и индукционные электроплиты Bosch имеют 6 контактов для присоединения к электросети. Это вызывает определенные затруднения при выполнении самостоятельного монтажа. Если взглянуть на схему, то можно заметить, что у них имеется 3 фазных контакта L1, L2, L3, и 2 нулевых N1, N2. Отдельно имеется клемма заземления PE. Таким образом, чтобы запитать все контакты, имея в распоряжении трехжильный провод, потребуется использовать перемычки. Контакты с маркировкой L сращиваются вместе, после к ним присоединяется коричневая жила. После этого нужно срастить клеммы N еще одной перемычкой, с последующим зажимом жилы с синей изоляции. Заземление фиксируется на контакте PE.

Однофазное подключение плит Bosch

Подключение ВП Hansa, Electrolux и Zanussi

Многие панели производителей Ханса, Электролюкс и Санусси изначально идут с установленным шнуром на 4 жилы. Чтобы его использовать потребуется перевернуть плиту на обратную сторону и снять крышку бокса с контактами. Используя перемычку необходимо соединить вместе клеммы L1 и L2. К ним подсоединены жилы черного и коричневого цвета. После этого осуществляется установка вилки. К ней присоединяется только коричневый проводок, а черный нужно заизолировать изолентой или термоусадочной трубкой.

Шнур Electrolux

Цены на модельный ряд кухонных варочных панелей Electrolux

Кухонные варочные панели Electrolux

Также возможно просто присоединяя к вилке провода установить в одно гнездо для фазы сразу две силовые жилы. Однако ее конструкция не всегда позволяет осуществлять такое подключение, поэтому подобным образом выйти из ситуации зачастую не удастся.

Установка встраиваемой электроплиты к 380В

Если возникла необходимость подключения ВП к 3-фазной сети 380В, то используется 5 кабель на 5 жил. В этом случае подбирается соответствующая розетка и вилка. В 3-фазной сети они имеют 5 контактов. Нижний плоский отвечает за землю, верхний за ноль, а выстроенные в ряд за фазу.

Трехфазное электромонтажное оборудование

Непосредственное присоединение к встраиваемой электроплите проводится по схеме на обороте плиты с надписью N3. Принцип соединения отличается от 1-фазного способом подключения проводов, отвечающих за фазу. То есть, заземление подключается также, ноль фиксируется через перемычку, а сами контакты L отдельными проводами. При таком методе на каждую жилу будет оказываться меньшая нагрузка. Это многократно уменьшит вероятность короткого замыкания в случае работы плиты на полную мощность.

Рекомендуем ознакомиться со статьей на тему – Как выбрать духовой шкаф, где подробно рассмотрены самые популярные и надежные модели.

Присоединение плиты напрямую

Если необходимо осуществить присоединение ВП без использования вилки и розетки, применяется монтажная коробка. Такой вариант будет уместным в том случае, когда требуется вплотную пододвигать шкафчик к стене. При этом выступающая вилка просто не поместится, а вот распаечная коробка не помешает.

В коробку просто заводится гибкий удлиняющий провод от панели и запрессовывается с помощью гильз к моножильному кабелю, проложенному в штробе. Для этой цели нужно использовать гильзу соответствующую требуемому сечению. Она должна быть предназначенной для большой нагрузки электроплиты. Каждую гильзу необходимо заизолировать. Для этого лучше всего использовать термоусадочную трубку.

Подобный способ монтажа обойдется даже дешевле, поскольку вилка и силовая розетка стоят дороже, чем пара гильз. Что касается монтажной коробки, то она стоит почти как подрозетник.

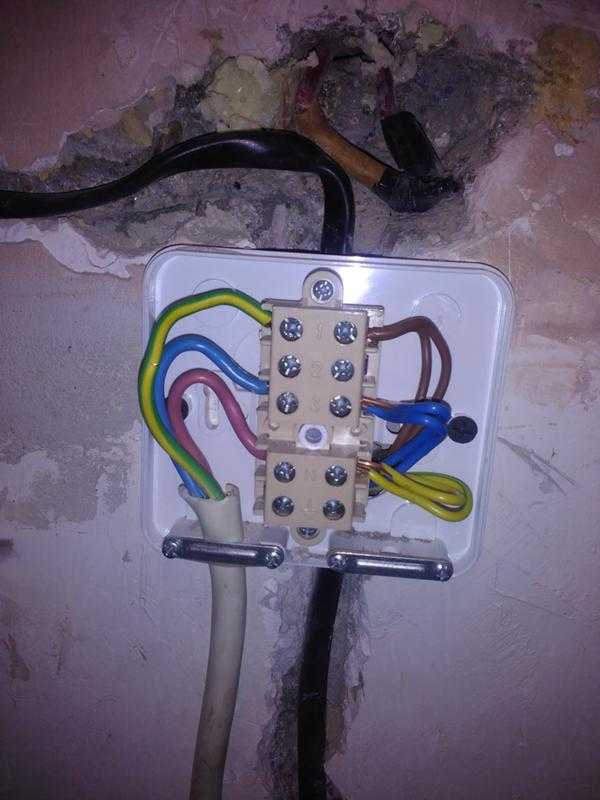

Подключение через распаечную коробку

Работы по монтажу мощной встраиваемой электроплиты могут занять несколько дней, учитывая необходимость штробления стен для прокладки кабеля и дальнейшей отделки. Не имея в доме собранного электрощита, эту работу лучше сразу доверить электрику, поскольку скрутка к проводу от счетчика неприемлема. Если же присоединение панели заключается только в подключении к ней удлинительного шнура и вилки, то на это понадобиться меньше часа.

Как подключить панель автоматического выключателя

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 18.08.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл (Larry Campbell) — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Джессика Врубель

Факт проверен Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работая в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Кевин Норрис

Обзор проекта

В этом обзоре описывается, как профессиональный электрик подключает панель бытового электрического выключателя к основным служебным проводам, идущим в дом, и к отдельным ответвленным цепям в вашем доме. Практически в любой ситуации это будет делать лицензированный профессионал, а не домашний мастер.

В нашем примере предполагается, что электрический щит устанавливается на стене служебного помещения рядом с точкой, где основные питающие провода входят в дом, и что все кабели ответвлений и кабелепроводы уже установлены. При строительстве нового дома или капитальном проекте замены электропроводки последним шагом будет подключение всех проводов к блоку выключателя, как описано здесь.

Для большинства домовладельцев это не проект «сделай сам». Подключение панели выключателя является очень опасной работой, если вы не являетесь экспертом, и в большинстве населенных пунктов строительные нормы и правила могут даже не разрешать вам выполнять такие крупные электротехнические работы самостоятельно. Требуется согласование с электроснабжающей организацией.

Нужна дополнительная помощь? Поговорите с ближайшим к вам электриком

Наши партнеры помогут вам сравнить расценки лучших специалистов рядом с вами

Получить предложение

Раскрытие информации рекламодателя

Предложения, представленные в этой таблице, получены от партнерств, от которых The Spruce получает компенсацию.

Оборудование/инструменты

• Тестер напряжения
• Отвертки
• Молоток
• Электромонтажная рыбная лента
• Уровень
• Кабельный рыхлитель
• Инструмент для зачистки проводов

Материалы

• Панель автоматического выключателя
• Стеновые анкеры (при необходимости)
• Автоматические выключатели на 120 и 240 вольт
• Электроизоляционная лента

Ель / Кевин Норрис

1. Проверка фидерных проводов на наличие питания

   Электрик сначала убеждается, что электричество к питающим проводам отключено энергоснабжающей компанией. Они проверят питающие провода с помощью тестера напряжения, чтобы убедиться, что это так.

   Ель / Кевин Норрис

2. Открытые нокауты в коробке

   Затем электрик открывает металлические заглушки для главного служебного канала, а также для каждой ответвленной цепи, которая будет входить в коробку выключателя. Возможно, потребуется открыть еще одну выбивку для основного заземляющего провода. Выбивные отверстия представляют собой круглые металлические диски, видимые сверху, снизу, по бокам и сзади коробки, разных размеров, чтобы соответствовать каналам разного размера, которые могут потребоваться для подключения к коробке. Электрик использует долото или старую отвертку, чтобы открыть выбивные отверстия. Они могут сделать все это сразу или начать только с заглушки для основного служебного канала, а затем открыть заглушки для ответвленных цепей позже, по мере прокладки проводов отдельных цепей.

   После удаления заглушек электрик устанавливает кабелепровод или кабельные соединители в панель автоматического выключателя, закрепляя их контргайками с накаткой, навинченными на наконечники соединителей с внутренней стороны панели.

   Ель / Кевин Норрис

3. Установка панели автоматического выключателя

   Затем электрик устанавливает панель автоматического выключателя, выравнивает ее и прикрепляет к стене с помощью винтов или анкеров, вбитых через заднюю часть панели в стену. Если отверстия не совпадают со шпильками за панелью, они могут просверлить дополнительные отверстия в задней части панели для установки или установить кусок фанеры для размещения панели.

   Если основные служебные провода входят в дом через кабелепровод, панель в это время будет аккуратно установлена ​​таким образом, чтобы кабелепровод скользил в фитинг кабелепровода, уже установленный на сервисной панели.

   Ель / Кевин Норрис

4. Установка основных служебных проводов

   Теперь электрик протянет рыболовную ленту через главный кабелепровод, открывающийся изнутри панели, к точке входа снаружи дома, где доступны основные служебные провода. Обычно имеется три основных служебных провода: два черных «горячих» провода и белый нейтральный провод.

   Основные служебные провода крепятся к концу ловильной ленты изолентой и протягиваются обратно в панель выключателя. Может потребоваться помощник, чтобы проталкивать провода снаружи, в то время как ловильная лента вытягивается изнутри, так как это большие и жесткие провода. В панель протянуто много лишнего провода, чтобы можно было выполнять соединения в любом месте коробки.

   Ель / Кевин Норрис

5. Подсоедините основной провод заземления

   Основной заземляющий провод — обычно довольно большой неизолированный медный провод — вводится в панель и подключается к основному заземляющему контакту. Обычно это металлический наконечник на задней части металлической панели или на конце заземляющей шины.

   Этот основной заземляющий провод обычно соединяется с заземляющим стержнем. В некоторых системах может быть дополнительный заземляющий провод, используемый для заземления металлических водопроводных труб; оба могут быть подключены к одной и той же клемме заземления на сервисной панели.

   Ель / Кевин Норрис

6. Подключить главную служебную нейтраль

   Основной служебный нулевой провод теперь подключен к нулевой шине. Расположение нейтральной шины варьируется в зависимости от производителя панели, но она всегда расположена на достаточном расстоянии от двух горячих шин. Это серебристая планка с множеством мелких винтов и точек подключения, с одним большим отверстием для основного нулевого провода.

   Ель / Кевин Норрис

7. Подсоедините главный выключатель

   Теперь электрик сгибает два черных служебных провода, чтобы их можно было легко подключить к главному выключателю. В большинстве панелей главный выключатель представляет собой большой автоматический выключатель на 240 вольт, расположенный в верхней части панели. Он будет контролировать всю мощность, поступающую в дом, и соединяется с обеими горячими шинами, идущими вниз вертикально через панель.

   Концы служебных проводов зачищены от изоляции, достаточной для подключения к клеммным наконечникам главного автоматического выключателя. Электрик следит за тем, чтобы не оставлять лишний оголенный провод, потому что это создает угрозу безопасности, поскольку оголенные провода могут соприкасаться с другими проводами.

   Оголенные концы двух основных служебных проводов вставляются в наконечники на главном выключателе и надежно затягиваются винтами. Теперь панель готова к установке отдельных ответвлений и их выключателей.

   Ель / Кевин Норрис

8. Тянущие провода для ответвленных цепей

   Теперь электрик протянет провода различных ответвлений к панели. Если они попадают на панель по металлическому каналу, для их втягивания в панель используется липкая лента. Если в ответвлениях используется проводка NM, разъемы NM устанавливаются на панель, а кабели плотно удерживаются винтами, которые затягиваются на желток. В панель протянуто много проводов, чтобы обеспечить запас на ошибку; лишняя проволока будет закручена вдоль внутренних краев панели.

   На кабеле NM внешняя пластиковая оболочка кабеля срезана, так что остается только небольшая часть там, где кабель входит в панель. Для каждого кабеля электрик снимет короткий отрезок изоляции с каждого отдельного проводящего провода. Использование специального инструмента для зачистки гарантирует отсутствие повреждений металлических проводов.

   Ель / Кевин Норрис

9. Подключение проводов заземления ответвленной цепи

   Теперь электрик подключает все зеленые и неизолированные медные провода ответвлений цепей к заземляющей шине внутри панели. Концы проводов вставляются в отверстия в сборной шине и затягиваются установочными винтами.

   Ель / Кевин Норрис

10. Подключение ответвительных автоматических выключателей

    Автоматический выключатель для каждой ответвленной цепи теперь подключен по одному. Автоматические выключатели были тщательно подобраны, чтобы соответствовать требуемой силе тока и напряжению цепей, а также соответствовать требованиям кодекса. Электрики проходят тщательную подготовку по выбору типа выключателя, соответствующего цепи.

    Например, некоторые выключатели будут типа GFCI, другие — AFCI, а третьи могут быть комбинированными. Эти специальные выключатели будут иметь спиральный провод косички. Также будут выключатели стандартного типа, у которых нет проводов с косичками, а только наконечники для подключения проводов под напряжением.

    Установка начинается с подключения нейтрального провода цепи. В автоматических выключателях стандартного типа нейтральный провод цепи будет присоединен к нулевой шине на панели. Но на выключателях AFCI, GFCI или комбинированных выключателях AFCI нейтральный провод цепи будет подключен непосредственно к выключателю с помощью винтовой клеммы с надписью «нейтраль панели» или «белый». (Примечание: цепи на 240 вольт не имеют белых нейтральных проводов, так как оба провода цепи являются горячими.)

    Затем электрик присоединил горячий провод цепи, который будет черным или красным. На автоматических выключателях AFCI или GFCI этот провод цепи будет присоединен к клемме с пометкой «Питание нагрузки» или «Черный».

    Наконец, для автоматических выключателей AFCI или GFCI подсоедините скрученный белый провод с косичкой к нейтральной шине на панели.

    Когда все провода подключены, автоматический выключатель можно зафиксировать в гнезде на панели. Процесс может незначительно отличаться в зависимости от производителя, но обычно он включает в себя зацепление переднего края выключателя за зажимы в панели, а затем нажатие вниз, пока выключатель не встанет на место со щелчком.

    Лишняя проволока аккуратно обмотана петлей вдоль внутренних краев панели. Если оставить много лишнего, это облегчит возможный ремонт или замену в будущем.

    Ель / Кевин Норрис

11. Завершить установку

    Крышка панели автоматического выключателя установлена, и электрик поручил коммунальному предприятию включить питание. Теперь электрик включает автоматические выключатели и проверяет, правильно ли работают все цепи в доме.

    Электрик заканчивает маркировкой панели, чтобы определить функцию каждой цепи. Это облегчит домовладельцу или будущему электрику выявление и отключение отдельных цепей при необходимости.

    Ель / Кевин Норрис

Безопасность коробки выключателя: как подключить новую цепь (сделай сам)

Добавьте новую цепь в электропроводку вашего дома

Наши редакторы и эксперты тщательно отбирают каждый продукт, который мы представляем. Мы можем получать комиссию от ваших покупок.

Время

Полный день

Сложность

Расширенный

Стоимость

$51–100

Введение

Добавление новой цепи может быть сложной и даже опасной работой. Мы покажем вам, как это сделать, с пошаговыми инструкциями и важными советами по безопасности.

Инструменты требуются

• Фонарик
• Плозослойки с иглой
.

Знай, во что ты ввязываешься

Мы верим в безопасное решение своими руками. Вот почему мы всегда неохотно показывали читателям, как открыть коробку выключателя и подключить новую цепь. Даже при отключенном питании есть вероятность, что вы коснетесь не тех частей и покончите с собой. Но потом мы решили, что если не покажем вам, вы просто отправитесь искать его где-нибудь еще. И это напугало нас еще больше. Итак, мы проведем вас через весь процесс, покажем вам самый безопасный способ открыть коробку выключателя, подключить новый выключатель и проверить вашу работу.

Вскрыть коробку главного автоматического выключателя и добавить цепь на самом деле довольно просто. Вам нужно всего лишь соединить три провода, чтобы добавить цепь, и каждый провод цепи имеет цветовую маркировку. Но есть некоторые меры предосторожности, и если вы их проигнорируете, то можете покончить с собой. Действительно. Если вы будете следовать нашим мерам безопасности по порядку и букве, все будет в порядке. Но если в какой-то момент вы не знаете, как действовать, или чувствуете себя некомфортно в проекте, вызовите электрика.

Держитесь подальше от больших проводов и наконечников. Они всегда под напряжением, даже при выключенном главном выключателе (отключении обслуживания). Если вы прикоснетесь к ним, вы можете умереть. Накройте токоведущие области картонным экраном, чтобы предотвратить случайный контакт при добавлении цепи. Если у вас есть какие-либо сомнения относительно того, какие области остаются под напряжением, обратитесь к электрику. Есть причина, по которой осознание проблем с электричеством является ключевым шагом в предотвращении пожаров в доме.

Посмотрите это видео, чтобы узнать, как безопасно подключить новую цепь самостоятельно:

Приобретите нужные детали и инструменты

Прежде чем отправиться за покупками, откройте дверцу коробки выключателя и скопируйте название производителя, номер модели коробки, и номера моделей автоматических выключателей, одобренных для вашей коробки. Тогда купите один из этих выключателей. Если в вашем домашнем центре нет нужной модели или марки, вам придется обратиться к поставщику электроэнергии. Вы не можете установить тип автоматического выключателя, который не одобрен специально для использования в вашей коробке, даже если он помещается внутри коробки. Узнайте, как исправить срабатывание автоматического выключателя.

Находясь в магазине, возьмите несколько 1/2-дюймовых пластиковых защелкивающихся кабельных зажимов, чтобы закрепить новый кабель. Они безопаснее, чем металлические хомуты, потому что при их установке не нужно засовывать руку в панель.

Если вам нужно напоминание о том, насколько плохими могут быть некоторые любители электротехники, ознакомьтесь с этим списком наиболее распространенных нарушений правил электротехники.

Вам нужно отключить электричество во всем доме, поэтому вам понадобится мощный рабочий свет. Светодиодный налобный фонарь также является отличной идеей, так что вам не придется жонглировать фонариком, инструментами для зачистки проводов и отверткой. Соберите канцелярский нож, инструменты для зачистки проводов, изоленту, тестер цепи (не анализатор напряжения) и отвертку с плоским лезвием или квадратный наконечник № 2 для вашего многоразрядного ключа.
