Как подключить двойной выключатель фото: Как подключить двойной выключатель на две лампочки – схема подключения

Подключение двойного выключателя считается актуальной проблемой. Для многих подключение одинарного выключателя не представляет проблем, и конструкция вполне понятна, а вот сдвоенный выключатель по конструкции является более сложным, и его монтаж требует более тщательного рассмотрения.

В помещениях любого назначения освещение играет важную роль и включает оно два важных компонента:

• осветительный прибор;
• выключатель.

Светильник является самым важным элементом, поскольку он обеспечивает создание света. Управление светом происходит с помощью выключателей, которые позволяют включать и отключать свет в нужное время. Без выключателей осветительные приборы, подключенные, к электричеству работаю круглосуточно, что неразумно и экономически невыгодно.

Основной функцией выключателей является контроль соединения и разъединения проводов, которые подходят к устройству от распределительной коробки. То есть, в моменты нажатия на клавишу устройства механизм производит соединение или разъединение контактов, это зависит от степени наклона.

Устройство выключателя с двумя клавишами

По внешним признакам такой выключатель очень схож с обычным устройством, отличие только в устройстве внутреннего механизма. Корпус состоит из рамки и клавиш.

Выключатель с двумя клавишами позволяет управлять освещением двух групп и состоит из:

• каркаса;
• двух кнопок для переключения;
• вводных и выводных клеммников.

В качестве крепежей могут использоваться клеммы и винты. Электрический ток подается на первую клемму. После этого к механизму подсоединяются 2 проводка, которые контролируют взаимодействие клавишных устройств. К зажимам присоединяется кабельный проводок, который подводит включатель к приборам освещения. Считается, что двухклавишный выключатель – это модификация одноклавишного устройства.

Зачастую встречаются модульные выключатели, которые состоят из 2 одинарных соединительных частей.

Принцип работы двойного выключателя заключается во взаимодействии контактов и проводков, которые подсоединяются к светильникам различной конструкции.

Подключение кабелей и проводов происходит благодаря клеммникам. Клеммы – это специальные устройства, которые оснащены самозажимными механизмами. Клеммные зажимы в последнее время стали очень популярными, поскольку для подсоединения достаточно очистить кончики проводов от изолирующего материала и соединить их с клеммой.

Существуют выключатели с винтовыми зажимами, в них происходит все аналогичным образом, только фиксация происходит путем закручивания винтов.

Важно! Специалисты рекомендуют использовать двойной выключатель с клеммными колодками. Такое соединение считается долговечным и простым при монтаже. Винтовые зажимы со временем ослабляют контакт, что приводит к нарушению подачи электрического тока.

Есть виды современных двухклавишных выключателей, которые оснащены устройством подсветки и индикатором. Подсветка помогает обнаружить устройство в темноте, а индикатор показывает наличие замкнутой сети в светильнике.

Достоинства двойных выключателей

Устройства с двумя клавишами обладают следующими преимуществами:

• один прибор может контролировать работу нескольких ламп или осветительных приборов;
• обеспечение контроля за интенсивностью и яркостью света в помещениях. Одинарный выключатель при одном нажатии включает все лампочки осветительного прибора, однако двойной можно использовать не на полную силу, включив одну клавишу;
• возможность регулировать освещение сразу в двух помещениях;
• экономное расходование электроэнергии;
• рациональное использование кабелей и проводов;
• допускается включение одного светильника, что благотворно сказывается на здоровье глаз. Всем известно ощущение, когда происходит подключение сразу всех лампочек, такое происходит при одинарном выключателе;

• удобство при подключении двухклавишных выключателей для сырых помещений или уличного освещения, так как одно устройство гораздо удобнее маскировать от непогоды или ударов. При монтаже на улице выключатели должны быть защищены специальными кожухами.

Важно! Для создания равномерного освещения возможно использовать диммер, который позволяет регулировать свет.

Способы применения

Большое количество достоинств такого устройства позволяет его использовать практически во всех помещениях дома, квартиры, офиса и т. д. К тому же, двухклавишный выключатель может служить регулятором работы светильников сразу в нескольких помещениях, например, ванная и туалет или коридор и кухня. Для того чтобы правильно провести монтаж, необходимо знать, как подключить двойной выключатель на две лампочки.

Важно! Устройства, регулирующие освещение в двух комнатах сразу, монтируются чаще всего за пределами комнаты. Такое требование прописано в ПУЭ (правилах устройства электроустановок).

Таким образом, можно сделать вывод о том, что сфера использования двухклавишных выключателей огромна.

Составление чертежа для подключения

Перед проведением монтажных работ необходима схема подключения. На чертеже должна быть четко учтена прокладка провода. В основном к включателю подводится фазный провод. Заземляющий и нейтральный провода подсоединяются непосредственно к светильнику. От выключателя отходят 2 кабельных провода, каждый из которых должен подключаться к лампочкам или другим приборам освещения.

Основной принцип схемы – это указание подключения проводов от распределительной коробки к светильнику.

Материалы, необходимые для подключения

После составления схемы начинают подготовку материалов, необходимых для монтажа. В перечень дополнительных материалов входят:

• электрические провода, сечение которых должно быть не менее полутора квадратных миллиметров. Для точного определения метража следует провести замеры помещения с помощью рулетки;
• двухклавишные выключатели;
• изолента;
• монтажная коробка;
• клеммники или винтовые зажимы.

Список инструментария:

• крестовые и плоские отвертки;
• монтажный нож для снятия изоляционного материала;
• бокорезы;
• нивелир;
• пассатижи;
• молоток и зубило на случай необходимости процесса штробления или углубления для подрозетников.

Монтаж электрических проводов

Перед проведением подключения нужно провести проверку используемых проводов. Для этого необходимо провести тестирование и определить, какой из проводов является фазовым. Для тестирования используется индикаторная отвертка, которая покажет наличие тока светодиодным сигналом. Нужно отметить фазовый провод, чтобы впоследствии не перепутать его с нулевым.

Перед началом установки двойного выключателя следует грамотно проложить электропроводку до места локализации устройства. В случаях использования скрытого способа проводки разводку проводов проводят до момента оштукатуривания стен. Только после этого на места устанавливают выключатели и светильники, а затем их подключают. Прокладка проводов производится согласно предварительно составленной схеме.

При использовании открытого способа проводка укладывается в кабель-каналы или гофрированные трубы. В случаях замены электропроводки скрытый способ считается более трудоемким, поскольку сначала нужно демонтировать старую проводку, а затем установить новую. Открытый способ электропроводки является более экономичным и не требует затрат и труда. Довольно легко удалить старую проводку и подключить новую.

Подготовительный этап подключения

После того, как кабель размещен на назначенное место, начинают процесс подключения выключателей. В период укладки и подключения необходимо обесточить помещение, в котором будут происходить работы.

Важно! Для отключения тока достаточно выключить автоматический переключатель, стоящий в начале ветки.

В грамотно спроектированном распределительном щитке все автоматы-выключатели маркированы, и поэтому обесточить нужный автомат не составит труда. Если провода не подписаны, то автомат можно обнаружить методом подбора.

После разводки проводов начинают монтаж двухклавишного включателя.

Работа начинается с зачистки кончиков проводов. Подключить двойной выключатель света можно с использованием 3 проводков: первый – вводной, который обеспечивает вхождение тока, и 2 выводных, которые подсоединяются к приборам освещения. Кончики проводов зачищают от изоляции, расстояние зачистки составляет примерно 10 см.

Затем очищенные провода подсоединяют к клеммам. Этот крепеж в системе обозначается буквой «L». Такой зажим расположен в одной стороне конструкции, то есть — отдельно, и его нельзя перепутать. Такой способ используют для двухклавишных включателей, если их конструкция не модульная.

Для модульных выключателей подключение происходит по-иному. В этом случае вводной кабель подключается в клемму первого модуля. Такая клемма обозначается также буквой «L», только она соединяется тонким проводом со вторым модулем. Именно так происходит подсоединение к фазному проводу. Выводные клеммы обозначаются на схеме в виде стрелок, и подсоединение к ним проводков производится аналогичным образом.

Различают несколько вариантов подключения двойного выключателя:

1. Простейший способ характеризуется равным количеством проводов от потолка и осветительного прибора. Для соединения таких проводов достаточно просто их скрутить между собой.

2. Если на потолке 3 провода, а люстра имеет большее количество плафонов, то в этом случае проводят распределение проводов на секции и их подключение к фазовому проводу.
3. Если из потолка выходят 4 провода, в этих случаях провода скручивают между собой. Один из четырех проводов является заземляющим, его можно определить по светло-зеленому цвету и маркировке «РЕ».

На конструкции по бокам располагаются 2 винтика, с помощью которых можно регулировать фиксацию лапок. В случаях, если устройство болтается, с помощью винтов можно его подкрутить и закрепить покрепче. Для этого понадобится фигурная отвертка.

Коробку монтируют в специально подготовленное углубление, после чего устанавливают верхнюю декоративную рамку. Затем выключатель крепят в подрозетнике. Для крепления используют болты или зажимы. Этот процесс зависит от конструкции купленного вами включателя. Есть разновидности, имеющие съемные рамки и кнопки для нажатия. Эти элементы снимают перед подключением и устанавливают после выполнения всего объема работ.

Заключение

Подключение двойного выключателя проводится довольно-таки несложно, если подробно изучить все тонкие моменты этого процесса. Главное — не забывать, что перед любой работой с электричеством необходимо обесточивать систему. Из вышеперечисленной информации ясно, какой провод и куда нужно подсоединять, а для правильного подключения это является основным принципом. После изучения необходимой информации вы будете точно знать как подключить двухклавишный выключатель света.

Вся вышеприведенная информация послужит инструкцией для грамотного подключения проводов к двухклавишному выключателю.

схемы и инструкция по монтажу

Автор Петр Андреевич На чтение 11 мин. Просмотров 356

Чтобы жить в комфорте, необходимо иметь возможность управлять освещением и менять его интенсивность в зависимости от потребностей. Для этого покупают люстру с двумя контурами для которой требуется подключить двойной выключатель по схеме, об этом подробно рассказано в настоящей публикации. Двукнопочные включатели – устройство позволяющее устанавливать три типа освещения различной интенсивности, если включать клавиши поочередно или одновременно

Общие сведения о двухклавишном выключателе

Одно из применений данного устройства – организация управление включением ламп в смежных помещениях. В квартирах чаще всего это раздельный санузел, когда туалет с ванной не совмещены, но не имеет смысла устанавливать два разъединяющих устройства. Второе назначение схема подключения двухклавишного выключателя на две лампочки – управление многорожковой люстрой, которая может работать в трех режимах. Например, это одна горящая лампочка, три других или все вместе.

Для реализации этих задач достаточно одного включателя, но с двумя клавишами. Тем более, в данном случае управлять освещением можно из одной точки, так как правильно реализованная схема – это один двухклавишный выключатель вместо двух однокнопочных. Такой вариант подключения удобен для кухни, когда есть верхний и нижний свет, которые можно зажигать порознь или вместе в зависимости от пожелания жильцов. Но главное, чтобы выполнить монтаж не нужно быть инженером-строителем или электриком. Достаточно воспользоваться рекомендации профессионалов.

Особенности монтажа двойного выключателя

Схема подключения двухклавишного выключателя – это не просто информация, а руководство, которое станет подспорьем при выполнении монтажных работ.

Фаза в данном случае одна, а нулевых разъемов два – по количеству контуров. Запитав силовой кабель от распределительной коробки, необходимо подсоединить шнур к включателю. Второй провод направляется к одному комплекту ламп, третий к другому. Оба вывода направляются в распредкоробку. Каждая клавиша положении «ВЫКЛ» разрывает именно фазу, чтобы обесточить контур. А пошаговая инструкция подключения состоит из шести этапов.

Выполнение подготовительных работ

В первую очередь, что необходимо сделать – обустроить «гнездо» для монтажа подстаканника. При этом в соответствии со схемой двухклавишного выключателя и его целевого назначения штробятся стены. Фаза одна, а значит от распредкоробки тянется один двужильный шнур, тогда как после включателя их может быть два, если нужно организовать два независимых, отдельно стоящих осветительных прибора.

1. Перфоратора с буром. Это наконечник из сплава, способного пробурить бетон или кирпич.
2. Дрели, электролобзика, которые прекрасно справляются с гипсокартонном.
3. Однополюсно автомата с устройством защитного отключения (УЗО) для обеспечения безопасности потребителей и пользователей.
4. Собственно выключателя, оснащенного двумя клавишами, размыкающими контуры соответственно.
5. Распредкоробки и заблаговременно приобретенной люстры или двух индивидуальных источников света.
6. Подрозетника, он же подстаканник, который является кожухом, защищающим внутренности выключателя.
7. Электрических кабелей достаточного сечения, чтобы выдерживать проектную нагрузку энергопотребления.
8. Изоленты и специализированных крепежных элементов, обеспечивающих безопасное, надежное соединение проводов.
9. Отвертки (крестовой или фигурной, плоской) с изолированными ручками, изготовленными из пластика, резины, полиуретана.
10. Ножа (канцелярского, сапожного), кусачек, пассатижей, рукоятки которых также изготовлены из изолятора.

Когда используется двухклавишный выключатель, подключение предполагает установку распределительной коробки и прокладки силового кабеля. Предварительно система обесточивается на вводе. А на рубильник надевается табличка «Не включать! Идут работы».

Монтаж производится после полного высыхания штукатурки, грунтовки, обойного клея. УЗО и автомат устанавливаются в «входе». Их задача отреагировать на скачок напряжения или перегрузку сети, и своевременно отключить точки потребления, если подобное произойдет. Тогда короткое замыкание исключено.

При установке двухклавишного выключателя защитные устройства монтируют в щитовой. При ее отсутствии – на деревянной, пластиковой, текстолитовой рейке в квартире после счетчика.

Выбор и установка подходящего водрозетника

Это несложное приспособление позволяет исключить возможность взаимодействия влаги с контактами даже в случае затопления. Не имеет значения, какая стена – кирпичная, железобетонная, изготовлена из газоблока, пеноблока, дерева, шлакобетона или бутового камня.

При подключении двойного выключателя на две лампочки потребуется один «стакан» для выключателя. К светильникам контакты выводятся без дополнительного счаливания проводов.

1. Цементного раствора для кирпичной, бетонной стены.
2. Механически при наличии гипсокартонной обшивки.
3. Затворенного водой гипса для газобетона, пенобетона.

По окончании подготовительных мероприятий необходимо дать просохнуть смесям, используемым для фиксации. Провода прокладываются под гипсокартонном или в желоба, которые нужно заблаговременно проштробить. Их закрепляют также цементным раствором, шпаклевкой или затворенными сухими смесями.

Каждый подстаканник оснащен распортными элементами для дополнительного фиксирования в стеновой панели. Для гипсовых, деревянных, фанерных и конструкций из ДСП или ОСБ используют специальные модификации. Но при выборе необходимо также обращать внимание на параметры.

Сейчас в продаже чаще всего встречаются изделия, изготовленные по двум стандартам. Отличаются они диаметром: 67 или 70 мм. Современные выключатели с подсветкой или без – это 67-миллимитровые устройства, о чем сказано в техническом паспорте к изделию.

Металлически подстаканники используются реже. У пластиковых аналогов часть имеются проушины для винтов крепления рамки включателя. Поэтому лучше покупать все вместе, когда можно убедиться лично, что крепеж соответствует, и будет надежным.

Еще один нюанс, на который необходимо обратить внимание – наличие распорного механизма. Исходя из его параметров определяется размер высверленного отверстия, чтобы выключатель не двигался, не прокручивался, не выпадал.

Тонкости работы с проводами

Всегда хорошо, когда кабель цельный. Счаливание двух отрезов предполагает плотное скручивание оголенных концов с последующим изолированием. Перед тем, как подключить две лампочки к одному выключателю, убедитесь, что сечения силового подающего кабеля достаточно, чтобы выдержать максимальную паспортную нагрузку.

Материал жил – алюминий или медь. Наличие изоляции обязательно. Имеет смысл использовать разноцветные шнуры, когда, например, красный или черный используется для фазы, а белый (желтый) – нуль.

Покупая двужильный провод, убедитесь, что есть два изоляционных слоя: по одному для каждой из жилы, и общий. Изначально тянут проводку от защитных приспособлений к распредкоробке, а уже затем от нее к выключателю и двум лампочкам.

Соединяют контакты, когда все трассы проложены и закреплены. Если подстаканник или разъединитель оснащен винтовым зажимом, не игнорируйте возможность дополнительно зафиксировать контакты. Но зажимайте не сильно, чтобы не повредить изоляционный слой.

При работе с неподключенными проводами можно браться за кабели голыми руками. В противном случае, даже если помещение обесточено, лучше использовать диэлектрические перчатки.

В местах загиба следите, чтобы на проводе не появлялся излом. В этом месте под изоляцией может образоваться разрыв жилы, и в процессе эксплуатации оно будет перегреваться. Всему виной дуга, образующаяся в местах разъединения проводника. Результат – перерасход электроэнергии, риск пожара, выход из строя бытовых приборов, необходимость укладки новой проводки.

Установка и подключение выключателя

Если вы хотите правильно подключить двойной выключатель на два лампочки, чтобы он прослужил долго, нужно придерживаться схемы. Используется специальный кабель, котрый имеет три жилы и заземляющий слой. В первую очередь проводят силовой кабель от защитных устройств к распределителю. Затем подключают все остальные жилы согласно схеме. последний шаг – подсоединение контактов размыкающего устройства и подключение «нулевой» линии.

В гнезде распредкоробки должен быть свободный кабель, длиной порядка 150 мм. В выключателе и коммутирующем отделе светильника по 100 мм. УЗО подбирается исходя из несущей способности провода и номинальной (максимально) нормы потребления светильника.

При подключении двухклавишного выключателя можно использовать два устройства защиты на каждый контур. Но чаще всего на комнату используется по одному прибору принудительного отключения. Тогда в случае короткого замыкания обесточится только одно помещение.

Для соединения провода оголяются на 10-15 мм от среза, это лучше делать ножом. Главное не повредить саму жилу. Перед подсоединением элементов цепи проследите, чтобы они не соприкасались. Лучше надеть «кембрик» или намотать изоленту. Сначала монтируются все элементы системы, а только замет подсоединяется ввод и вывод, ведущий к распредкоробке. Только после этого можно подключать фазу и включать рубильник. При этом включатель должен находиться в нормальном положении – ВЫКЛ.

Когда же оголяются жилы, необходимо, чтобы подача электроэнергии была приостановлена. Подключайте так, чтобы по цвету провода было понятно, фаза это или ноль. В противном случае пользуйтесь принципом: сверху кабель с напряжением, снизу без (или наоборот). Но если выбрали принцип размещения, придерживайтесь его на всех участках цепи. Заземление остается незадействовано, если дом построен по проекту, не предусматривающую подобное подключение.

В противном случае соедините соответствующий проводник и заземляющему кабелю. Но это возможно, если производитель светильника также предусмотрел этот способ защиты от скачков напряжения. В остальных случаях монтаж двухклавишного включателя производится по стандартной схеме, описанной в ГОСТе.

Неиспользованные жилы изолируются, что особенно важно для кухни, ванной, туалета (санузла), где влажность всегда выше. Но если есть возможность организовать заземление, не игнорируйте ее, так как это основная защита жильцов от поражений током.

Завершение монтажных работ

Размыкающий механизм скрыт от глаз клавишами, работающими в качестве крышки. Вокруг них есть рамка, скрывающая крепеж. Дизайн может быть иным, но чаще всего двукнопочный выключатель выглядит именно так.

Для монтажа необходимо «отстегнуть» с помощью отвертки клавиши и снять декоративную рамку, которая крепится к металлическому каркасу. Здесь предусмотрены защелки, пользоваться которыми необходимо аккуратно, чтобы не сломать пластик.

После разборки для подключения выключателя на 2 лампочки необходимо оголить и зачистить контакты на 10 мм. Некоторые производители размещают на обратной стороне включателя схему, из которой следует, как правильно подсоединять провода. Если ее нет, пользуйтесь схемой с сайта. Вход всегда один. С обратной стороны есть два выхода. И если первый – это фаза, оба последних – нулевые выходные разъемы (по одному на лампу). Когда маркировка отсутствует, пользуйтесь этой логикой: где один зажим, туда заводите силовую жилу.

В качестве обозначений используется латинская буква L и стрелки. L – это фазный разъем, стрелками обозначаются «нолевые» выводы от каждого подключаемого светильника. Используя цветовую маркировку жил, подсоедините провода. Для этого послабьте крепежные винты, а после затяните их, зажав провод до полной фиксации. Здесь излишние усилия не нужны. Помните, алюминий, медь и сплав, из которого изготовлен крепежный узел – мягкие металлы. Главное добиться, чтобы не произошло разъединения контактной группы.

Иногда вместо винтового соединения используются пружинные зажимы, которые самозатягиваются при попытке высвободить жилу. Чтобы действовать как профессионал, сориентируйте выключатель следующим образом: сверху разъем для фазы, снизу для «нулей». Теперь аккуратно вставьте внутренности в подстаканник, и зафиксируйте их. Для этого предусмотрены специальные распорки, приводимые в действие при закручивании соответствующих винтов. Только после этого наденьте рамку и установите кнопки.

Проверка работоспособности схемы

Предварительно проводку укладывают в штробы. Вся конструкция должна быть целостной. Подсоединение к двум лампочкам организуют при помощи специальных разъемов, где винтовые контактные зажимы находятся внутри электронепроводящего корпуса. Только когда все элементы соединены в одну единую цепь, приступают к проверке. Чтобы не ошибиться при определении фазы используют тестер или щуп и диодом, который загорается при касании жала к проводу под напряжением.

Скрутка в местах подсоединения делается «мощнее». Для этого оголяется до 40 мм каждый контактный провод. При монтаже пользуются пассатижами, чтобы витки были прочными, надежными, фиксированным. По окончании процедуры соединение изолируется при помощи изоленты. Оголенных участков быть не должно. Также можно использовать пайку, прессовку или сжимные механизмы. С заземлением поступают точно также, чтобы нигде не был виден металл, и контакты были защищены от влаги и механических воздействий.

После визуального осмотра устанавливают лампы в патроны. Выключатель ставят в положение Выкл. УЗО и автомат включают, что предполагает подачу электроэнергии в цепь. Выждите несколько минут, обращая внимание, не ли задымлений или возгораний. В этих случаях немедленно обесточьте помещение. Перед тем, как следующий раз подключить двойной выключатель на свет, найдите причину сбоя. Если же вы действовали согласно рекомендациям и сделали все правильно, переведите кнопки в положение ВКЛ. Лампы загорятся.

Сначала включите один контур, а после его отключения – второй. Затем пускай загорится весь комплект осветительных приборов. Несколько раз повторите процедуру. Оставьте устройство включенным, и убедитесь, что его элементы не нагреваются. То же сделайте с распределительной коробкой. Если температура выше комнатной, есть повод думать, что где-то есть плохой контакт. Тогда отключите электроенергию, откройте крышку, проверьте надежность соединений. Затем повторите процедуру еще раз.

Выводи и полезные видео по теме

Из вышесказанного видно, что подключить двукнопочный включатель света несложно. И работы может сделать каждый желающий, тем более, что для этого необходим минимальный комплект инструмента. Однако есть масса тонкостей, которые на словах передать сложно, и мастер-класс от профессионального электрика позволит устранить пробел знаний и нехватку навыков. Ставьте видео на паузу и делается все вместе с электриком. Тогда ошибок не будет, и ваше жилище будет освещено. Кстати, на видео видно, чем отличается монтаж подстаканника в стены из различным материалов. Рассмотрены различные конструкции выключателей, типы подключений, особенности разводки и т.д

💡 Как подключить двойной выключатель: схемы, варианты, пошаговая инструкция

Самостоятельная установка выключателей довольно проста. С ней может справиться даже начинающий домашний мастер. Однако неопытные специалисты зачастую опасаются связываться с монтажом двухклавишных размыкателей, особенно, если они объединены блоком с розеткой. Сегодня попробуем разобраться, намного ли больше сложностей в подключении двойного выключателя, что потребуется домашнему мастеру для подобного монтажа, каким образом его лучше всего выполнить.

Читайте в статье

Внешнее и внутреннее устройство двухклавишного выключателя

Как внешне выглядит двойной выключатель, знает каждый. Это 2 клавиши, облачённые в корпус. А вот о внутреннем устройстве догадывается не каждый. Попробуем разобраться в этом вопросе, описывая всё простыми словами. Внутри выключателя находится контактная планка, на которую подаётся напряжение. Она соединена с двумя подвижными язычками. Снизу, по другую сторону язычков, находятся отдельные контакты с клеммами. При нажатии на одну из клавиш, язычок опускается и замыкается на нижний контакт, в результате, на соответствующей клемме появляется напряжение.

ФОТО: mydwg.ruТак выглядит двухклавишный выключатель изнутри

Клеммы выключателя могут быть различными – самозажимными или винтовыми. Первые гораздо более просты в монтаже, однако они не всегда применимы. К примеру, если электропроводка гибкая, то использовать их без лужения кончика жилы не получится.

Статья по теме:

Розетки и выключатели: лучшие бренды и модели разной ценовой категории, достоинства и недостатки, примеры необычных розеток и выключателей, нюансы монтажа электроарматуры своими руками — в нашей публикации.

Нормы и правила техники безопасности при монтаже выключателей

Прежде чем приступить к монтажу выключателя, равно как и перед любой другой работой, связанной с электромонтажом, следует уяснить некоторые правила, которые необходимо соблюдать. Первым делом, перед началом работ необходимо полностью обесточить размыкатель. Для этого нужно всего лишь отключить вводной автомат в щитке.

После того, как автомат отключен, необходимо ещё раз убедиться в отсутствии напряжения на клеммах выключателя при помощи обычной индикаторной отвёртки.

ФОТО: ro.adverto.saleПосле отключения необходимо ещё раз убедиться в отсутствии напряжения на жилах провода

Все работы следует производить аккуратно, пошагово, не перепрыгивая с места на место, чтобы не упустить ни единой мелочи. Ведь, к примеру, один слабо протянутый контакт может привести к пожару. Шутить с электричеством не стоит, оно этого не прощает.

Статья по теме:

Схема подключения двухклавишного выключателя на две лампочки, к люстре и с розеткой. В нашей публикации Вы найдете особенности и пошаговую инструкцию подключения, необходимые инструменты и рекомендации специалистов.

Что потребуется для подключения двухклавишного выключателя

Перед началом работ лучше всего подготовить весь необходимый инструмент, чтобы в процессе не отвлекаться на его поиск. Для установки двойного размыкателя понадобятся:

• отвёртки – крестовая и шлицевая;
• инструмент для снятия изоляции;
• индикаторная отвёртка.

Вот, собственно, и весь нехитрый набор инструмента.

ФОТО: market.sakh.comИнструмент для работы должен быть качественным

Как самостоятельно подключить двухклавишный выключатель

Для того, чтобы самостоятельно выполнить все работы и не вызывать специалиста, оплачивая его услуги, следует выполнить несколько шагов, о которых сейчас и будет рассказано. Для примера можно взять вариант, при котором старый выключатель снят другим человеком и в распоряжении домашнего мастера лишь три провода, торчащие из подрозетника, без какой либо маркировки. В этом случае требуется развести их в разные стороны и, убедившись, что они не замкнутся, на некоторое время включить напряжение в домашней сети. Далее, при помощи индикаторной отвёртки, нужно найти ту жилу, по которой напряжение приходит на выключатель. Промаркировав её, электричество необходимо снова отключить с вводного автомата.

ФОТО: elec.ruДля маркировки можно использовать специальные бирки, хотя подойдёт и цветная изолента

Схема подключения двухклавишного выключателя: примеры

Для того, чтобы читателю было проще разобраться, каким образом подключаются двойные размыкатели, предлагаем ознакомиться со схемами монтажа визуально.

ФОТО: risuusam.ruПростейшая схема подключения двухклавишного выключателя на две лампочки

Если же требуется другой вариант, можем предложить следующее.

ФОТО: brilux.com.uaПодключение двойного выключателя с обозначением распределительной коробки

Как подключить двойной выключатель: пошаговая инструкция

Для начала попробуем разобраться, каким образом подключается сам двухклавишный выключатель. Для этого, в качестве примеров, будет использована компьютерная графика.

Иллюстрация	Описание действия

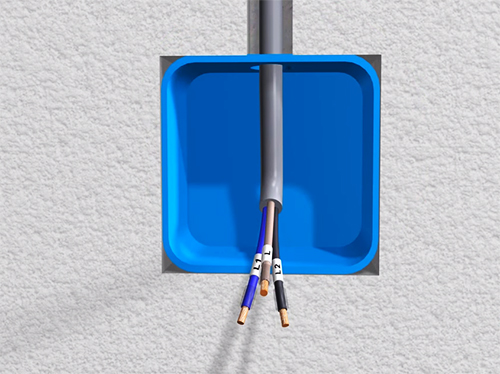

	Для начала следует промаркировать жилы. К примеру, «L» – входящая фаза, а «L1» и «L2» – отходящие на светильники (сигнальные). Так впоследствии будет удобнее работать
	Теперь жилу «L», по которой напряжение приходит, нужно присоединить к верхней клемме выключателя
	К нижним клеммам присоединяются соответственно жилы «L1» и «L2». Они являются сигнальными, и по ним напряжение будет подаваться на светильники в соответствии с тем, какая клавиша нажата
	В светильниках подключение производится согласно цветовой маркировке. Если она отсутствует, то, скорее всего, и заземляющего провода здесь не будет
	В распределительной коробке имеет смысл также промаркировать жилы, идущие от выключателя. Это позволит упростить последующую коммутацию

Однако мало понять, как подключить сам двойной выключатель. Необходимо разобраться, каким образом выполнить его соединение в распределительной коробке, что сейчас и будет рассмотрено.

Соединение проводов от двухклавишного выключателя в распределительной коробке

Смысл соединения проводов в распределительной коробке таков. Входящий в коробку «ноль» напрямую соединяется со светильником. Фазный провод «отправляется» на выключатель, а обратно возвращается уже 2 провода, которые идут каждый на свою группу осветительных приборов. Конечно, намного удобнее, если весь монтаж производится «с нуля». Рассмотрим на примерах, как он выполняется.

Иллюстрация	Описание действия
	Введённый кабель от первой группы светильников нужно зачистить и промаркировать жилы аналогично тем, по которым питание подаётся в распределительную коробку
	Так же следует поступить и с кабелем, идущим от второй группы осветительных приборов. Это позволит не запутаться при соединении. Концы жил гибкого кабеля лучше опрессовать. Наконечники и кримпер, предназначенные для этих целей, стоят недорого, а надёжность возрастает в разы
	Когда все провода распределены по группам, можно приступать к их соединению. Наиболее удобным и быстрым вариантом здесь будет использование зажимных клеммников WAGO
	В итоге, получается аккуратно разведённая коробка. При этом, соединения всегда можно разобрать и собрать очень быстро, если это необходимо
	А вот если в здании полностью отсутствует контур заземления, разводка в распределительной коробке будет выглядеть так. То же будет и при условии, что все светильники изготовлены из пластика и не требуют заземления

Подробнее мастер-класс по подключению двухклавишных выключателей можно посмотреть в этом видео.

Нюансы подключения двойного выключателя, совмещённого с розеткой

Монтаж блока, включающего в себя помимо двойного выключателя ещё и розетку, для многих начинающих домашних мастеров превращается в ужасный сон. Но на самом деле здесь нет совершенно никаких сложностей. Единственное, что будет отличать подобное подключение – это наличие дополнительного нулевого провода, который пойдёт только на розетку.

В случае подобного монтажа сначала подключается розетка, от которой шлейфом к выключателю идёт фазный провод. А дальше всё по уже описанной схеме. Поэтому не стоит опасаться браться за подобную работу. Если домашний мастер может подключить двухклавишный выключатель, то и с блоком никаких проблем у него не возникнет.

ФОТО: electricadom.comА вот так можно изобразить подключение блока двойного выключателя с розеткой

Монтаж двухклавишных выключателей с неоновой подсветкой

Подключение выключателей с подсветкой совершенно ничем не отличается от описанного выше, однако здесь есть один важный нюанс. Очень часто, после установки подобных выключателей, начинают периодически моргать компактные люминесцентные лампы (КЛЛ), в народе называемые энергосберегающими (при выключенном свете). Многие просто меняют выключатель на обычный и забывают об этом, что является ошибкой.

ФОТО: werkel.ruВыключатели с подсветкой хорошо видны ночью

Подобное «поведение» КЛЛ обусловлено неправильным подключением патронов в люстре или светильнике. Дело в том, что по правилам, фазный провод должен приходить на центральный контакт цоколя, а нулевой на резьбу лампы. Если это правило не соблюдается, минимальный ток, проходящий через неоновую лампу подсветки, постепенно заряжает конденсатор, имеющийся в схеме пускового устройства КЛЛ. И, когда конденсатор заряжается до критического уровня, он попросту импульсно сбрасывает заряд, в результате чего происходит кратковременная вспышка. Поэтому в таком случае лучше менять не выключатель с подсветкой, а расположение проводов на колодке люстры или светильника.

ФОТО: ru.qwertyu.wikiПри неправильном подключении патрона эти лампы могут периодически вспыхивать без включения

Проходной двухклавишный выключатель: что это такое, как его монтировать

Если быть точным, то здесь более уместным будет название «переключатель». Этот элемент схемы электрической сети предназначен для того, чтобы освещением можно было управлять из двух и более точек, независимо от положения остальных выключателей. К примеру: длинный коридор, по обеим сторонам которого имеются проходные переключатели. Человек, подходя к коридору, нажимает на клавишу, включая свет. Пройдя по коридору, он свет выключает. И, несмотря на то, что цепь разомкнута, следующий вошедший за ним человек вполне свободно снова включает освещение.

Если посмотреть на схему подключения проходного переключателя, становится понятно, как такое возможно.

ФОТО: hi-electric.comЭто лишь схематическое изображение, дающее общее представление о проходных переключателяхФОТО: hite-pro.ruА вот из схемы уже всё становится понятнее

Статья по теме:

Схема подключения проходного выключателя с 2х мест: устройство и принцип работы, обзор основных производителей проходных выключателей, нюансы монтажа, советы и рекомендации специалистов.

Как избежать ошибок при монтаже: несколько советов от редакции

Для начала стоит полностью продумать, какие светильники или люстры будут управляться тем или иным двухклавишным выключателем, подготовить инструменты и материалы и лишь после этого приступать к работе.

Очень важно быть предельно внимательным и аккуратным при производстве электромонтажа. При работе с проводами и оборудованием вводной автомат обязательно должен быть отключён. Не стоит испытывать судьбу на прочность.

ФОТО: ipickfashion.ruТакая табличка явно не помешает на электрощите на время работы с выключателем

Выбирая выключатели, лучше всего отдать предпочтение изделиям, оснащённым самозажимными клеммами, нежели винтовыми. Первые намного проще в монтаже и прослужат значительно дольше.

Не стоит пренебрегать маркировкой жил проводов. Потратив на это 5 минут времени сейчас, впоследствии можно сэкономить гораздо больше.

ФОТО: djdiplomat.ruВот такие клеммы – идеальное решение для монтажа соединений в распределительной коробке

После окончания монтажа необходимо оставить выключатель в разомкнутом состоянии и лишь после этого включать вводной автомат. Далее по очереди нужно нажимать клавиши, проверяя, горит ли свет и не сработал ли автомат в распределительном щитке.

Подведём итоги

Не всегда, производя электромонтаж в квартире или частном доме, можно обойтись одноклавишным размыкателем. Порой приходится использовать двух- или даже трёхклавишные выключатели. Если разобраться со схемой их подключения, что совершенно несложно, то монтаж домашней электросети значительно упростится. К тому же, подобные выключатели экономят много места на стене, ведь два одноклавишных выключателя в 2 раза шире, чем один двухклавишный.

ФОТО: beru.ruВ комплекте с диммером двухклавишный выключатель станет ещё более функциональнымФОТО: remontnik.ruВыглядит, как один блок, но это 3 отдельные точки – 2 выключателя и розетка

Очень надеемся, что предоставленная нами сегодня информация была интересна и полезна читателю. При возникновении вопросов по теме, не стесняйтесь их задавать в обсуждениях ниже. HouseChief с удовольствием на них ответит максимально быстро и развёрнуто. Там же вы можете прокомментировать прочитанное, оставить свой отзыв или рассказать о личном опыте в подключении двухклавишных выключателей. Эта информация будет полезна начинающим домашним мастерам.

Если вам понравилась статья, пожалуйста, не забудьте её оценить.

Напоследок, как уже заведено, предлагаем вашему вниманию короткий видеоролик, который поможет более полно раскрыть сегодняшнюю тему.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Cхема подключения двойного выключателя на две лампочки: пошаговая инструкция

Если устанавливать в своем жилище двухклавишные переключатели света, средний уровень комфорта жизни значительно возрастет. Ведь иногда так лень идти в другой конец комнаты для выключения света.

Но для этого потребуется ознакомиться с разнообразием схем подключения и, правильно распределив проводку, подключить к ней источники света.

Плюсы и минусы подключения

Сперва Вам следует оптимизировать Вашу систему электроустройств, которые будут подключены в одну цепь. Например, люди часто устанавливают освещение в раздельных туалете и ванной комнате, подводя проводку к двухклавишному переключателю. Это дает возможность управления светом в разных комнатах одним выключателем. Особенно удобно гасить свет сразу в обеих комнатах.

Также двойной переключатель можно использовать в люстре на две лампочки, что позволит регулировать интенсивность света. При включении обеих клавиш свет будет максимально ярким, а при одной — тускловатым.

Помните, что установка совместного включателя на две и более комнаты разумна, если комнаты имеют смежные стены. В случае, если комнаты расположены удаленно друг от друга, применяйте отдельные переключатели.

Как Вы уже поняли, установка такой электросистемы значительно упростит управление энергопотреблением и яркостью освещения. Более того, установка смежного узла управления светом сэкономит средства на требующиеся материалы и монтажные работы.

Как определиться со схемой подключения на несколько лампочек

Существует разница при подключении приборов на 1-клавишный и 2-клавишный переключатель. Для более четкого понимания, рассмотрим схемы подключения по отдельности.

Подключить несколько лампочек

1. Фазу стоит вести от счетчика к переключателю, а уже от переключателя — к лампочке;
2. Ноль идет напрямую к лампочке, минуя выключатель.

Данный принцип является самым распространенным и не требует каких-либо дополнительных расходов, если требуется подключить, к примеру, люстру. В случае, если у Вас используются сразу несколько лампочек, то при таком подключении загораться и тухнуть они будут одновременно.

Вариант с подключением проводки к двухклавишному переключателю

1. Ноль идет напрямую к источникам света, соединенный параллельно между ними;
2. Фазный провод идет на переключатель, в котором каждая клавиша будет давать электричество на отдельные энергоустановки.

Таким образом можно использовать либо сразу два, либо один источник света, включив одну или две клавиши соответственно.

Плюс такого подключения состоит в том, что в случае с разными комнатами — это возможность управлять светом с одного включателя. А если свет в одной — легко изменять яркость света.

В современных домах при монтаже электропроводки используют трехжильный провод. Общая картина подключения не меняется, добавляется только элемент, который «заземляет» проводку. Подключается он к металлическим деталями светильников, минуя переключатели.

В том случае, если в узле с включателем стоит розетка, то подключение проводят по-другому. Провод «земли» необходимо протянуть от распределительной коробки к розетке из-за более высокой потенциальной нагрузки на розетку, нежели на лампочку.

Пошаговая монтажная инструкция

Условно разделим работу на несколько этапов:

— при наличии старой проводки необходимо провести ее замену по стандартам, соответствующим энергопотреблению устанавливаемых приборов;
— монтаж и соединение проводки в распределительном узле;
— подключение выключателя и энергоустройств.

Шаг №1 — готовим стены

Если у Вас уже проведена новая проводка с медным сечением соответствующего диаметра, этап штробли стен можно пропустить. Если Вы не уверены в качестве проводки, проконсультируйтесь со специалистом.

Для справки: для осветительных групп приборов используют медный провод сечением 1,5мм2. Если же Вы в цепь собираетесь подсоединить розетку — используется стандарт розеточной проводки в 2,5мм2.

На этапе штробли стен необходимо установить все дополнительные элементы. К примеру, дополнительные автоматические выключатели в электрощиток. Данный шаг обусловлен тем, что в случае поломки будет обесточен только один энергоконтур, что позволит остальным приборам работать в штатном режиме.

Для подготовки ровных круглых углублений в стенах используют штробез (из-за дополнительного специального пылесоса), но в домашних условиях используют и перфораторы, и циркулярные пилы, а кто-то даже вручную справляется.

Если у Вас деревянный дом, не используйте скрытый тип проводки. В Вашем случае вероятность пожара будет повышенной, что потребует дополнительной изоляции электрических кабелей.

Проведите прокладку проводов вдоль наружной стороны стен при помощи изоляторов. Используйте накладные выключатели вместо внутренних — этап подключения у них точно такой же, что обеспечит Вам повышенную пожаробезопасность.

По окончанию штробления стен (бетонных, газобетонных или кирпичных) приступайте к укладке проводов и замазыванию мест специальными смесями, типа алибастера. Затем идет штукатурка или иная отделка стен. Не забудьте сохранить на чертежах места электропроводки — при следующем ремонте они Вам понадобятся.

Шаг №2 — распределительная коробка

Из себя распределительная коробка представляет пространство, где скрепляются разные жилы и делается разводка проводов к энергоузлам. В начале следует определиться с необходимым типом коробки для Вашего случая. Ранее использовали металлические конструкции, но сейчас изобрели более безопасные и практичные при монтаже пластмассовые аналоги. Схема подключения переключателей от типа коробки не изменится.

В монтаже используются два типа коробок — внешние и внутренние. В домашних условиях рекомендуется использовать внешние виды коробок. У них есть преимущество в случае необходимости проведения ремонта. В случае необходимости замены электропроводки или отключения узлов цепи от общей схемы проблем у Вас будет на порядок меньше.

Корпус распредкоробки всегда будет на виду — Вам лишь потребуется открыть крышку и провести необходимые работы.

Из-за своей популярности трехжильные провода все чаще используются в электропроводке дома. Скрутка провода «земли» также расположена в коробке. А если проводка устарела, но ее сечение достаточное, смысла в замене нет — используйте уже существующую проводку с более удобной разводкой.

Для правильного изолированная проводов друг от друга используют несколько вариантов. К примеру, клемники — в таком случае можно приобрести коробку уже готовую к монтажу. Пайку используют редко, да и не выгодна она при высоких нагрузках (может оплавиться). Самым же распространенным вариантом является скрутка — дешево и сердито.

Шаг №3 — подготовка к монтажу и подсоединению к энергосети

Монтаж отдельных светильников или люстры с отдельными источниками света производится по-разному, в зависимости от следующих моментов:
— наличие проводки;
— тип основы для крепления светильника;
— вид осветительного приспособления.

Легче всего будет справиться с установкой, когда провод уже подведен к выводу на место монтажа светильника.

Дополнительные крепления могут понадобиться при монтаже на натяжные или гипсокартоновые потолки — в зависимости от веса всей конструкции.

Если подключать лампы к одному проводу, то включение будет происходить от одной кнопки. А если уже вести 2 фазных провода для каждого переключателя, то по отдельности.

Монтаж ламп с одним переключателем для разных комнат производится по тому же принципу, что и с двумя, но с одним отличием — провод от распределительной коробки пойдет в другую комнату. Рекомендуется устанавливать коробку на расстоянии 20-30 см до потолка.

Шаг №4 — монтаж переключателя

В процессе установки двухклавишного переключателя сложности нет. Монтаж в место подрозетника или в подготовленное специальное отверстие происходит с помощью специальных фиксирующих клемм.

Часто в потолочном освещении встречается более одной лампы. В таких случаях подключение делят на группы ламп, к которым тянутся провода с разных контактов (L1 и L2).

Количество ламп в группе зависит от желаемой насыщенности света. Существует два режима — интенсивный и тусклый. Тут уже Вам самим необходимо решить, сколько ламп будет включаться при нажатии на каждую из клавиш, и в какой последовательности.

Практические рекомендации и советы

Если придерживаться свода простых правил, то такого рода монтажная работа не будет опасной, что особенно важно для сетей закрытых типов.

Помните, что любые работы с электричеством должны проводиться исключительно после того, как квартира или дом полностью обесточены на общем щитке. Перед любой проблемой с проводкой убедитесь в том, что напряжения на фазе нет.
При демонтаже двухклавишника и установке диммера или бесконтактного типа включателя, подробно изучите схему подключения — они отличаются в каждом из случаев.

Установка электровыключателей и проводки в помещениях не всегда требует привлечения качественного специалиста, однако всегда стоит помнить о правилах безопасной работы с электричеством, учитывать ключевые факторы, а исходя из этого, Вы сможете выбрать правильную схему подключения именно для Ваших типов светильников.

Видео

Как правильно подключить двойной выключатель

Из статьи вы узнаете как самостоятельно подключить двойной выключатель, узнаете тонкости монтажа и защитите себя от часто возникающих ошибок.

Гораздо более сложным является внутреннее устройство механизма, оно описывается ниже:

1. Для наглядного изучения и понимания устройства двойного выключателя, рекомендуется устранить все пластиковые элементы. Кнопки можно убрать слегка поддев их отверткой или другим подобным инструментом. На некоторых современных моделях предусмотрены специальные отверстия, позволяющие без труда разбирать устройство. Для фиксации рамки используются винты, либо защелкивающиеся механизмы, поэтому снять ее также не составит особого труда.

2. Первая клемма, на которую подается электрический ток, имеет подключение с 2 проводниками и контактами, они необходимы для осуществления процессов смыкания и размыкания клавиш устройства.
3. Контакты обладают соединением с выходными клеммами, к которым подключаются провода, обеспечивающие взаимодействие двойного выключателя и источника освещения.
4. В устройство любого выключателя обязательно входят специальные механизмы, снабженные самостоятельно зажимающимися клеммами, они необходимы для подсоединения проводов.
5. В некоторых современных моделях имеются винтовые зажимы, состоящие из специальной колодки, заменяющей клеммы. В нее точно так же вставляется зачищенный провод, но процесс крепежа осуществляется при помощи закручиваемых винтов.

Как можно заметить, двойной выключатель имеет весьма схожее внутреннее устройство с классической одноклавишной разновидностью. Если выражаться проще, то по своей сути обсуждаемый механизм является двумя совмещенными одноклавишными устройствами.

Схема подключения и особенности

схема подключения

По причине большого сходства с одноклавишной разновидностью, схема подключения не имеет принципиальных различий.

Сам процесс будет выглядеть следующим образом:

1. Первоначально, необходимо изучить расположение и предназначение контактов, иногда дополнительная информация об этом имеется на обратной стороне устройства. Однако, если она отсутствует, то разобраться будет несложно: контактов с выводом в данной разновидности должно быть 2 и традиционно они располагаются на противоположной стороне от единственного входного.
2. К вводному контакту производится подключение фазы, тянущейся от распределителя, а контакты с выводами предназначены для управления источниками освещения, их количество равно числу клавиш, в данном случае их будет 2.
3. Желательно подключать выключатель таким образом, чтобы центральный контакт располагался в нижней части.
4. Необходимо соединить 3 нулевых провода: от распределителя и от каждого из источников освещения.
5. Фазный провод, выходящий из распределителя, подключается к единственному входному контакту в выключателе.
6. В выключателе имеется 2 фазных провода, каждый из них соединяется с аналогичным проводником, идущим от светильника.

7. Внутри распределителя, эти фазные провода должна быть подключены к группам ламп или раздельным источникам освещения, которыми планируется управлять. После этого, оба проводника будут являться коммутируемыми фазами двух групп ламп.
8. В распределителе необходимо идентифицировать нулевой провод, который соединяется с аналогичным проводником, уходящим на источники освещения. Механизм может коммутировать исключительно фазы различных групп устройств.
9. После того, как все соединения завершены, можно приступать к пайке и оснащению скрутки изоляционным слоем, но перед этим рекомендуется осуществить проверку всех совершенных подключений.

Процесс подключения двойного выключателя обладает целым рядом различных нюансов, к основным особенностям относятся:

1. Установка двойной разновидности выключателя должна производиться исключительно в подрозетник, диагональ которого равна 67 мм. Он не только идеально подойдет под габариты устройства, но и предоставит широкий спектр различных видов монтажа. Подрозетники старого образца имеют диагональ 70 мм., поскольку старые устройства были габаритнее, и плохо подходят под современные модели. К тому же, в прежние времена их изготавливали из металла, а не из пластика.
2. Подготовка проводов зависит не только от типа выключателя, но и от разновидности светильника. Этот процесс осуществляется в заводских условиях, поэтому если их расположение не устраивает, то придется производить демонтаж устройства для изменения данных параметров.
3. Внутри установочного короба традиционно имеется 3 проводника, рекомендуемая длина для них не должна превышать 10 см.
4. Некоторые современные модели двойных выключателей относятся к модульному типу, то есть фактически состоят из 2 одинарных устройств. В таком случае, потребуется подвести питание к каждой части механизма, это осуществляется при помощи перемычки, которую можно сделать самостоятельно из обыкновенного провода. С его помощью соединяются оба механизма.

Необходимые инструменты и материалы

Чтобы начать подключение выключателя, необходимо убедиться в наличии следующих инструментов и материалов:

1. Набор отверток. Могут пригодиться инструменты как с крестовой, так и с прямой рабочей частью.
2. Отвертка с индикатором фазы, которую при необходимости можно заменить мультиметром.
3. Специальные кусачки, позволяющие перекусывать провода.
4. Пассатижи.
5. Рулон изоляционной ленты.
6. Колодки, в которых проводники зажимаются при помощи болтов.
7. Изолирующие зажимы любого типа.
8. Нож с острым лезвием, который потребуется для очистки концов проводников перед подключением к клеммам или колодкам.

Пошаговая инструкция по установке

После того, как все провода были подсоединены к клеммам соответствующих модулей и процесс подключения остался позади, можно переходить к финальной стадии – установке выключателя.

Для осуществления этого процесса необходимо следовать нижеуказанному алгоритму действий:

1. Поместить подключенный механизм в специальную установочную коробку. Делать это нужно осторожно и аккуратно, все выпирающие провода требуется подогнуть возле корпуса.
2. Устройство закрепляется и крепится по размеченному уровню. Надежная фиксация реализуется при помощи крепежного механизма, являющегося частью установочного короба. Также, можно задействовать специальные зажимы, располагающиеся на корпусе механизма, они представляют собой два фиксирующихся болта.
3. Если происходит установка модульной разновидности, то она размещается в специально предназначенном для этого суппорте. Его крепеж осуществляется при помощи закручивания болтов, после того как механизм будет вставлен в короб.
4. К вставленному в поверхность стены механизму крепится пластиковая рамка, этот процесс обычно не вызывает сложностей, поскольку она всегда обладает специальными защелками или иными приспособлениями, обеспечивающими надежность осуществляемого крепежа.
5. В рамку вставляются клавиши.
6. После возобновления подачи электричества, систему можно протестировать. Если происходит включение или отключение света в помещении после нажатия клавиш, то все было сделано правильно.

Техника безопасности

В первую очередь необходимо обратить внимание на следующие основные положения по технике безопасности:

1. Перед проведением каких-либо работ, в обязательном порядке требуется отключить напряжение в распределительном щитке. После этого, нужно убедиться, что все провода действительно были обесточены и уже только после этого приступать к рабочему процессу.
2. Отсутствие инструкций или условных обозначений на механизме может вызвать необходимость тестирования проводников. Предварительно их потребуется разомкнуть, иначе возникает слишком большой риск их случайного соприкосновения.
3. Тестирование проводников не получится провести, если на них не будет подано напряжение. Однако, после того как данный процесс будет полностью окончен, важно не забыть повторно обесточить сеть.

Статья была полезна?

5,00 (оценок: 5)

Как подключить двойной (двухклавишный) выключатель

К вашему вниманию подробная пошаговая фото инструкция — как подключить двойной (двухклавишный)  выключатель.

Подключение проводов к механизмам выключателей бывает двух типов: винтовые зажимы и самозажимные клеммы. При винтовом зажиме, провода помещаются в специальную колодку и стягиваются винтом, минус такого типа крепления, в ослаблении с течением времени, винтового соединения, необходимости периодической ревизии выключателей для подтягивания винта. Механизмы с самозажимными клеммами лишены этих проблем и многие производители используют в своих выключателях именно этот тип соединения.

Последняя тенденция устройства электроустановочного оборудования – это использование модульных технологий. В основном подключение таких механизмов, ничем не отличается от обычных, но в случае с двойными выключателями есть нюансы, поэтому  мы рассмотрим сразу оба варианта: вариант подключения двухклавишного выключателя, на примере Busch-Jaeger(ABB) basic 55 и модульными механизмами ABB Niessen Zenit.









Схема подключения двухклавишного (двойного) выключателя представлена ниже, на ней виден весь принцип работы.  По сути это два одинарных выключателя в одном корпусе, во время выключения соответствующей клавиши, происходит разрыв цепи, а именно фазного провода идущего к определенному светильнику. Ноль (нулевой  рабочий проводник) и земля (защитный проводник) подходят к светильникам напрямую, а фаза проходит через выключатель.

 Узнать больше о проводке для двойного выключателя и схеме работы, можете в статье:

          — Проводка и схема подключения выключателя



Для установки нам понадобится:

    — Отвертка крестовая

    — Отвертка плоская (индикаторная)

    — Монтажный нож или устройство для снятия изоляции

     — Пассатижи или бокорезы

     — Уровень



Приступаем к установке:

1. Отключите электричество! Для этого в электрощите, нужно рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например индикаторной отверткой, наличие напряжения проводке выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте установки!

2. Подготавливаем провода в установочной коробке. С помощью пассатижей или бокорезов, укорачиваем их, чтоб длинна была примерно 10см.

Для работы двухклавишного выключателя используется система из 3 проводов. Снимаем с концов изоляцию на 10-15мм, а затем помещаем провода в клеммы выключателя, при этом провод, который всегда под напряжением (фаза), в клемму с маркировкой “L”, в нашем случае это белый, а другие два провода СИНИЙ и ЖЕЛТО-ЗЕЛЕНЫЙ в клеммы со стрелками, каждая из которых отвечает, за свою клавишу на выключателе. Таким образом, чтоб настроить на каждую клавишу выключателя определенный светильник, нужно лишь поместить в ее клемму провод управляющий именно этим осветительным прибором.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция — ЗДЕСЬ.

Модульный двухклавишный выключатель,  в серии ABB Niessen Zenit, это по сути, два модуля одноклавишных выключателя, полностью независимых друг от друга в связи с этим необходимо подвести напряжение к ним обоим. Для этого делаем перемычку, из обычного провода, и соединяем оба модуля.



Дальнейшее подключение, ничем не отличается от монтажа обычного двухклавишного выключателя. Помещаем провода в клеммы модулей, при этом провод, который всегда под напряжением (фаза), в нашем случае это БЕЛЫЙ, в клемму с маркировкой “L” в любом из модулей, а другие два провода СИНИЙ и ЖЕЛТО-ЗЕЛЕНЫЙ в клеммы со стрелками, каждый провод в свой блок.

3. Стандартный механизм помещаем в установочную коробку, при этом довольно жесткие провода с осторожностью подгибаем к основанию выключателя. Затем с помощью крепежа в установочной коробке, либо с помощью «лапок» зажима самого механизма (2 шурупа расположенные по бокам) закрепляем выключатель строго по уровню.
Модульные же механизмы, вставляются в специальный суппорт, который закрепляется с помощью шурупов в подрозетнике, по уровню.

4. К механизму двухклавишного выключателя Busch-Jaeger(ABB) basic 55 прикладываем рамку, а после фиксируем ее с помощью застежки, идущей в комплекте с выключателем. Далее устанавливаем клавиши. Установка завершена. Включаем электричество и тестируем.

Рамка модульных механизмов ABB Niessen Zenit, просто вставляется в суппорт, при этом ножки с обратной стороны рамки, совмещаются с пазами в суппорте и с небольшим усилием вставляются в него.

Подробная видео-инструкция — «Как подключить двойной выключатель»

{youtube}rBXeLw52z_Y{/youtube}



Читайте так же:

— Инструкция по подключению двухклавишного выключателя от розетки





— Инструкция по подключению одноклавишного выключателя





— Инструкция: Как разобрать выключатель освещения

Схема подключения двухклавишного выключателя на две лампочки: монтаж

Перекидные выключатели — схема управления освещением из 3-х мест

А что делать, если вы хотите управлять одним освещением из трех точек и более. То есть выключателей в цепи будет 3, 4 и т.д. Казалось бы нужно взять еще один проходной выключатель и все.

Здесь вам на помощь придет перекидной, или как его еще называют крестовой, перекрестный, промежуточный выключатель. Его ключевое отличие состоит в том, что он имеет четыре выхода — два снизу и два сверху.

И устанавливается он как раз таки в промежутке между двумя проходными. Находите в распаечной коробке два второстепенных (не основных) провода от первого и второго проходного выключателя.

Рассоединяете их, и подключаете между ними перекидной. Те провода что приходят с первого подключаете — на вход (ориентируйтесь по стрелочкам), а те что уходят на второй — к выходным клеммам.

Всегда проверяйте схему на выключателях! Зачастую бывает, что вход и выход у них находится на одной стороне (верх и низ). Например схема подключения перекидного Legrand Valena:

Естественно сам перекидной запихивать в распаечную коробку не нужно. Достаточно завести туда концы 4-х жильного кабеля от него. А сам выключатель тем временем располагаете в любом удобном месте — возле кровати, в середине длинного коридора и т.д. Свет вы сможете включать и выключать из любой точки.

Самое главное преимущество этой схемы в том, что ее можно изменять до бесконечности и добавлять сколько угодно перекидных выключателей. То есть проходных будет всегда два (в начале и конце), а в промежутке между ними 4, 5 или хоть 10 перекидных.

Важные моменты в вопросе, как подключить выключатель с двумя клавишами дома

Согласитесь, выключатель с двумя клавишами — это инженерная разработка, отличающаяся практичностью и простотой использования. Как говорится, из одной точки вы можете управлять сразу несколькими светильниками или лампами в люстре.

Будьте внимательны при монтаже выключателя к электросети — работайте в перчатках, имеющих изоляцию

Собираем инструменты для монтажа выключателя

У каждого мастера в хозяйственном арсенале найдётся стандартный набор инструментов, который необходим для ремонта светильников или электропроводки. В этот саквояж должны быть включены:

• пассатижи с бокорезом;
• малярный нож;
• набор отвёрток;
• хорошо прорезиненные перчатки;
• изолента или специальные трубки;
• самозажимная клемма;
• винтовой зажим;
• дрель, кабель (в том случае, если проводка прокидывается впервые).

ВАЖНАЯ ИНФОРМАЦИЯ!

Все инструменты для работы с электричеством обязательно должны иметь прорезиненные ручки, иначе существует риск удара током, если незапланированно случится пробой проводки.

Список материала, задействованного в монтаже выключателя, может расширяться в зависимости от подготовки места

Подготовительные мероприятия, о которых нужно знать

Прежде чем приступить к установке двухклавишного выключателя и подключению его к освещению, идеально ознакомиться с техникой безопасности по данному виду работу. К сожалению, многие игнорируют этот факт, поэтому мы решили ограничиться крайне важными моментами:

1. Не забываем обесточить помещение. Без этой манипуляции приступать к подсоединению регулятора освещения крайне опасно.
2. Определяем, какой из проводников кабеля является фазой, какой − нулём. Разобраться с этим поможет специальная индикаторная отвёртка. При касании фазы на ней загорается лампочка.
3. Подготовим весь изоляционный материал. Это могут быть силиконовые или резиновые трубочки, изолента и другие материалы, препятствующие пробою высокого потенциала.

Изоляционный слой на жилах может быть ошибочным, поэтому проводите проверку напряжения амперметром или индикатором

Подключение на люстре или светильнике

В светильнике или люстре для подключения используются как правило клеммные колодки. Заводите на них жилы кабеля отходящего из распредкоробки согласно цветовой маркировки.

Заводской светильник обязан иметь жилы именно того цвета которые прописаны в правилах. Фаза — серый или темного цвета проводник должна заходить на центральный контакт лампы, а ноль — синего цвета на сам цоколь лампочки.

Заземление желто-зеленой расцветки может крепиться как на клемму, так и непосредственно под винт на корпусе.

Электрик объясняет, как подключить коммутируемую (наполовину горячую) розетку

Что такое наполовину горячая розетка?

Большинство розеток в вашем доме имеют дуплексный режим, то есть вы можете подключить к ним два устройства одновременно. Полугорячая (или коммутируемая) розетка — это дуплексная розетка, одна половина которой постоянно «включена» или готова к подаче электроэнергии, а другую половину можно выключить и включить с помощью обычного настенного выключателя.

Хотя всю розетку дуплекса можно включить с помощью настенного выключателя, обычно включается только один из двух плагинов; это оставляет другую половину постоянно включенной для других целей.

Этот тип розетки довольно распространен в современном строительстве. Если вы подключите лампу к переключаемой стороне, вы можете выключить и включить ее с помощью настенного выключателя. Наполовину горячие розетки чаще всего встречаются в жилых комнатах, но могут быть установлены в любом месте.

Научиться подключать розетку не сложно. Это похоже на подключение штатного светильника. Узнайте, как ниже.

Примечание. Если вы устанавливаете новую розетку или вытягиваете дополнительный провод к существующей, ознакомьтесь с этой статьей о добавлении розетки; в нем содержатся советы и рекомендации по протягиванию провода как в новые, так и в существующие розетки.

В 3-проводном кабеле Romex 4 провода! Что обозначают цвета проводов?

• Белый: нейтральный. Смотрите предупреждение ниже!
• Зеленая или неизолированная медь без изоляции: провод заземления.
• Красный: горячий.
• черный: горячий.

Все они будут соединены вместе в оболочку. Провод Ромекс обычно используется в домах.

Белый провод: слово предостережения

Коммутационные коробки в старых домах обычно использовали белый провод в качестве силового, а не нейтрального.Поэтому, когда белые провода в распределительной коробке соединены вместе, любые, которые идут к переключателю, должны игнорироваться и оставляться там, где они есть.

Не соединяйте эти белые провода, уже находящиеся на коммутаторе, с другими белыми проводами, особенно с новым белым проводом, который является частью вашего нового 3-проводного кабеля.

Только в 2011 году Национальный электрический кодекс постановил, что в распределительной коробке требуется белый провод, используемый в качестве нейтрального. До этого было приемлемо использовать белый в качестве переключаемого «горячего» провода, хотя добросовестный электрик покрасил бы его для чего-то другого (используя магический маркер, черную ленту и т. Д.).

Таким образом, если вы заменяете более старую существующую коммутируемую розетку и если она имеет 2-проводной кабель между розеткой и коммутатором, то белый провод используется либо как постоянный горячий, либо как коммутируемая мощность и НЕ является нейтральным. Необходимо соблюдать осторожность, чтобы держать его отдельно от других белых проводов.

Как подключить полугорячую розетку с переключателем

Прежде чем что-либо делать, ВЫКЛЮЧИТЕ ПИТАНИЕ! Бесконтактный детектор напряжения может быть здесь неоценимым для определения мощности через изоляцию провода.Сделайте уверенным, что выключен. Противный шок — наименее желательный результат вашего проекта.

Как отмечалось выше, есть две возможности для подачи питания: либо в распределительной коробке, либо в розетке. Они будут рассматриваться отдельно ниже.

Как подключить коммутируемую полужесткую розетку, которая получает питание от розетки

Это предпочтительный способ подключения полужесткой розетки, потому что если питание поступает от коммутатора, это, скорее всего, освещение Схема, предназначенная для работы огней, а не розеток.Да, у вас, вероятно, есть подключенная лампа, но в другой половине розетки может работать что угодно. Лучше всего, если эта розетка находится в цепи, предназначенной для розеток. Так что, если есть возможность, используйте питание уже в розетке.

1. Чтобы розетка работала, она должна уже содержать один или несколько кабелей, состоящих из черного, белого и зеленого / неизолированного заземляющих проводов, соединенных вместе. Чтобы добавить коммутатор, вы добавите к коробке 3-проводной кабель Romex.
2. Отрежьте короткий 6-дюймовый кусок кабеля и удалите внешнюю оболочку.Это дает вам четыре разноцветных провода для соединения с соответствующими проводами в коробке. Эти 6 «кусочки (или» косички «) будут прикреплены к розетке. Снимите последние 1/2 дюйма цветного пластикового покрытия на каждом конце каждого провода.
3. Далее, вы будете склеивать все основания (зеленые или оголенные провода) вместе с этим дополнительным зеленым / голым 6-дюймовым элементом. Соединение — это когда вы скручиваете все оголенные металлические провода вместе, чтобы они соприкасались. Вы должны потянуть их в аккуратную связку со всеми зачищенными концами, скрутите их в одну, наденьте на них пластиковую проволочную гайку и закрутите ее, как будто это болтовая головка.Держите проволочную гайку в одной руке и крепко потяните за каждый отдельный провод, чтобы убедиться, что он не ослабнет. Потяните довольно сложно, чтобы проверить соединение; лучше, что это сейчас развалится, чем позже.
4. Сделайте то же самое со всеми черными проводами (и дополнительным 6-дюймовым куском черного провода, который вы вырезали на шаге 2).
5. Склейте все белые провода вместе, снова с помощью 6 «дополнительного белого куска.
6. Свободный конец 6-дюймового заземляющего провода заканчивается на зеленом заземляющем винте розетки.Черный 6-дюймовый провод заканчивается на одном из латунных винтов, красный на другом латунном винте, а белый на серебристом винте. Чаще всего красный провод кладется на нижний винт, так как это сделает верхний плагин «горячим» во все времена и будет немного легче в него вставлять.
7. Чтобы заделать (прикрепить или соединить) провода, согните крючок в проводе, закрепите его вокруг винта по часовой стрелке и надежно затяните винт. Если при затягивании проволока имеет тенденцию выходить из-под винта, вы зациклили ее в неправильном направлении.В качестве альтернативы, многие розетки домашнего класса имеют небольшие отверстия в задней части розетки, куда можно просто вставить провода вместо того, чтобы оборачивать вокруг винта.
8. На коммутаторе наденьте проводную гайку на белый провод, закройте его и вставьте в заднюю часть коробки. Это не будет использоваться. Соедините все провода заземления в коробке вместе (если в коробке есть несколько переключателей или других проводов), снова с дополнительным 6 «зеленым / оголенным элементом, чтобы перейти к коммутатору. Завершите провод заземления на зеленом винте заземления коммутатора.
9. Подсоедините черный провод от вашего нового 3-проводного кабеля к одному из винтов на боковой стороне коммутатора, а красный — к другому. Неважно, куда идет.

,

Как подключить контроллер PS4 по беспроводной сети | Случайные Мысли

Мы все знаем тренировку. Вы только что закончили и потратили 65 долларов на этот новый и потрясающий 500-миллионный контроллер DUALSHOCK 4 Limited Edition для вашей PS4. Что ж, теперь вам нужно пройти через это сопряжение с вашей консолью. Но почему я не могу подключить его по беспроводной связи? Ты можешь. Давайте исследуем.

USB-сопряжение

Sony рекомендует подключить новый контроллер к PS4, подключив его к консоли с помощью USB-кабеля Sony и включив PS4 кнопкой питания.Хотя это все хорошо (или, по крайней мере, так считает Sony), это полная и полная проблема … особенно когда у вас уже работают другие контроллеры. Если это ваш единственный контроллер DS4 (т. Е. Другие не работают), у вас есть два варианта:

• Соедините ваш новый контроллер с кабелем
• Подключите его с помощью пульта дистанционного управления с плоским экраном, используя HDMI-CEC (перейти к CEC)

Если у вас нет плоского экрана с CEC или CEC не включен, лучше найдите этот USB-кабель.

Однако, если у вас есть более одного работающего контроллера, вы можете пропустить эту стычку и перейти к…

… жди…

Беспроводное сопряжение

PS4 DUALSHOCK 4 контроллера являются устройствами Bluetooth, и, как и все устройства Bluetooth, вы можете подключить их по беспроводной связи. Конечно, вы не можете выполнить сопряжение устройства, если оно является единственным (см. Выше), но если у вас есть другие работающие устройства для управления вашей PS4 (например, другой контроллер или мультимедийный пульт), вы можете пойти с беспроводной связью.

Прежде чем начать этот процесс, перейдите в раздел «Настройки =»> «Устройства»> «Устройства Bluetooth» на PS4 и оставьте его на этом экране. На этом экране вы увидите все ваши сопряженные устройства, а также здесь появятся все новые непарные устройства. Непарные устройства не будут иметь серых или зеленых точек рядом с ними.

Как начать? Нажмите и удерживайте кнопку PS и кнопку совместного доступа одновременно. Кнопка «Поделиться» — это маленькая черная овальная кнопка в левом верхнем углу сенсорной панели, обозначенная достаточно креативно.Нажмите и удерживайте кнопку PS и общий доступ, пока лампочка не начнет быстро стробировать (примерно 3-5 секунд). Несмотря на то, что он быстро выполняет двойной стробоскоп, он находится в состоянии сопряжения, как и любое другое устройство Bluetooth. Если строб замедлен, то контроллер пытается подключиться к вашему PS4 или ПК. Это не то, что вы хотите. Если он медленно стробирует, вам нужно подождать, пока он остановится, чтобы повторить попытку. Нажатие кнопки PS до того, как кнопка «Поделиться» может привести к медленному стробированию. Поэтому я бы посоветовал слегка нажать и удерживать кнопку «Поделиться», прежде чем нажимать и удерживать кнопку PS, чтобы избежать медленного стробирования.

После двойного стробирования посмотрите на экран вашего устройства Bluetooth и найдите DUALSHOCK 4 без точки (возможно, в нижней части экрана PS4). Используя работающий контроллер или пульт ДУ, выберите новый контроллер и выполните сопряжение на следующем экране.

Если вы не видите свое устройство DUALSHOCK 4 в списке, убедитесь, что оно все еще находится в режиме сопряжения. Если нет, переведите его в режим сопряжения. Если он все еще находится в режиме сопряжения, вернитесь из этого экрана и вернитесь в него.Это заставит поиск обновлений для новых устройств. Надеюсь, он появится сейчас. Если нет, подойдите ближе к PS4 с новым контроллером. Если все это не удается, используйте метод сопряжения USB, описанный выше … еще раз, пора откопать этот кабель.

После сопряжения вы можете использовать контроллер в обычном режиме.

У вас нет доступа к PS4?

У меня было несколько комментариев к этой статье, касающихся повреждения или восстановления PS4 после установки нового жесткого диска. Прежде чем полностью потерять доступ к PS4, либо из-за неправильного выключения устройства, из-за сбоя жесткого диска или из-за замены жесткого диска, убедитесь, что у вас есть альтернативная форма управления меню PS4 XMB.Вы должны помнить, чтобы настроить это, пока у вас есть работающий PS4. Вы не сможете легко выполнить некоторые из этих шагов после потери доступа и не сможете найти или у вас не будет подходящего кабеля сопряжения microUSB.

Обратите внимание, что при замене жесткого диска PS4 предварительная настройка может не сработать, поскольку новый жесткий диск необходимо будет переустановить с новой операционной системой. Таким образом, любые настройки будут потеряны при замене жесткого диска… перейдите к разделу «Проводной контроллер» ниже или подготовьтесь с помощью кабеля micro-USB, совместимого с PS4.

HDMI-CEC (управляйте своим PS4 с помощью пульта ДУ телевизора)

Сегодня многие плоские экраны поддерживают управление PS4 через кабель HDMI с помощью пульта ДУ телевизора. Это называется HDMI-CEC или просто CEC. Вы должны включить это как на телевизоре, так и на PS4, пока у вас есть контроллер, который работает. Чтобы включить это на PS4, перейдите в Настройки => Общие => Ссылка HDMI и установите этот флажок. Теперь перейдите к телевизору и включите CEC / HDMI Link для управления подключенным PS4 с помощью пульта телевизора.Не все производители телевизоров называют это CEC, некоторые называют это как-то со словом «Link» в названии, но протокол является стандартным. После включения перезагрузите PS4, затем выключите и снова включите телевизор.

Контроль CEC изменился в недавнем обновлении системы PS4. Когда вы включили CEC, пульт дистанционного управления теперь считается контроллером. Как только вы переключитесь на HDMI-порт PS4 на вашем телевизоре, PS4 должен включиться. После загрузки пульт дистанционного управления должен отображаться как контроллер (см. Скриншот справа).На экране должен отображаться ваш логин. Нажмите кнопку ENTER или OK на пульте дистанционного управления, чтобы войти в меню XMB. Очевидно, Sony осознала эту внутреннюю проблему с CEC и обновила PS4, чтобы теперь позволить пульту дистанционного управления распознаваться как контроллер XMB на экране загрузки. Все это означает, что теперь вы можете полностью управлять своей PS4 с помощью пульта ДУ телевизора без необходимости использования контроллера DS4. С CEC теперь вы можете подключить ваш контроллер с помощью пульта вашего телевизора через настройки.Хотя я бы не рекомендовал играть в игры, используя контроллер вашего телевизора.

Если экран PS4 не отображает панель идентификатора входа в систему и просто содержит слова «Нажмите кнопку PS, чтобы использовать контроллер» в центре экрана, PS4 не распознает контроллер. Это может быть по нескольким причинам. Если вы включили PS4 до перехода на него через HDMI, PS4 не видит телевизор в качестве контроллера. Устройство, которое включает PS4, является устройством, представленным на экране загрузки.Когда вы используете DS4 для его включения, DS4 будет отображаться в качестве контроллера на экране загрузки. Когда вы используете телевизор для включения и выключения PS4, контроллер телевизора становится настройкой по умолчанию на этом экране. Если вы вообще не можете отобразить контроллер телевизора, вам нужно будет перейти к следующему разделу для сопряжения с USB-кабелем.

Как уже упоминалось выше, вам необходимо заранее настроить CEC на телевизоре и PS4, чтобы использовать эту функцию. Если у вас нет функциональных контроллеров геймпада, ваш телевизор не поддерживает CEC или вы не настроили CEC заранее, перейдите к USB-сопряжению.

Кабель сопряжения MicroUSB

Если вы ищете что-то прямо сейчас, вы можете зайти в магазин (или заказать онлайн) и купить кабель сопряжения microUSB. Sony предлагает официальный кабель, который стоит около 10 долларов. Вы можете получить кабель из следующих мест:

Проводной контроллер

Если вы полностью потеряли контроль над своей PS4 с помощью Dual Shock 4, и у вас нет другого способа активировать кнопку PS, и у вас не получается подключить контроллеры DS4 к кабелю, вам потребуется использовать проводной контроллер.На рынке есть только несколько проводных контроллеров PS4, но Hori выпускает несколько версий геймпада.

• Hori Pad FPS Plus
• Hori Fighting Commander 4

Хотя эти игровые планшеты не настолько полнофункциональны, как Sony Dual Shock 4 (то есть, без световой полосы, без грохота, без динамика, без разъема для гарнитуры и т. Д.), Они по крайней мере позволят вам управлять PS4, когда больше ничего не будет. Amazon также предлагает несколько PS4-проводных джойстиков, которые могут работать.Убедитесь, что у них есть кнопка PS для запуска меню XMB на PS4. Кроме того, вам нужно будет еще раз проверить, что это на самом деле проводных контроллеров . Хотя большинство контроллеров сторонних производителей являются проводными, вам определенно необходимо внимательно прочитать описание продукта в списках и , чтобы убедиться, что он не использует беспроводной ключ. Хотя беспроводной ключ может работать для управления PS4 в течение короткого периода времени, он может не работать для длительных игровых сессий, так как у них есть склонность к превышению времени ожидания, заставляющему контроллер часто подключаться.

Hori Pad FPS Pro Геймпад

Я недавно взял Hori Pad FPS Plus. Это очень хороший контроллер за исключением двух вещей. Во-первых, к плечевым кнопкам нужно привыкнуть, потому что они чувствительны к давлению не так, как кнопки плеча триггера DS4. Поскольку для их активации требуется другое давление, оно отличается от триггерных контроллеров на DS4. Как только вы привыкнете к нажиму, необходимому для этих наплечных кнопок, все остальное в значительной степени будет в том числе и на сенсорной панели.И мне нравится обратное расположение D-Pad и левого джойстика (как контроллер Xbox). Эта игровая панель также хорошо сделана и довольно легкая, потому что в ней нет лампочки, грохота или батареи. Мне также нравится, что я могу продолжать играть, не беспокоясь о разрядке батареи. Во-вторых, PS4 не включается нажатием кнопки PS, когда PS4 выключен. Для меня это только небольшая проблема, потому что у меня включен CEC. Простое переключение на HDMI-порт PS4 включает PS4.В противном случае вам нужно будет встать и коснуться кнопки питания или использовать DS4, чтобы включить ее, а затем использовать кнопку PS на Hori, чтобы войти в меню (контроллер DS4 автоматически отключится при входе в Hori Pad) ,

Обратите внимание, что у Hori Pad есть и другие вещи, такие как разъем для наушников или динамик. В то время как мне нравится динамик на DS4, для меня это не портит игру без него. Да, это круто, когда телефон GTA5 выходит из динамика DS4, но это в основном трюк.

Dualshock 4 и компьютеры

Обратите внимание, что вы можете использовать тот же подход к сопряжению для сопряжения этого контроллера с другими операционными системами. Например, Mac или Windows. Проблема, в то время как DS4 выполняет сопряжение, вам все еще нужен драйвер для сопоставления кнопок, чтобы сделать контроллер полезным. По этой причине он пока не очень полезен на Mac, но вы можете попробовать Joystick Mapper. Я знаю, что разработчики Joystick Mapper работали над обновлением для управления контроллером DS4 на Mac. Для Windows есть InputMapper, который работает.

Что касается сопряжения и использования его на iOS или Android, оно может быть сопряжено, но не будет полезным. Да, некоторым удалось соединить его, но у него, похоже, нет никаких драйверов или поддержки. Мне бы хотелось, чтобы Sony создала игровой планшет PS Vita, полностью поддерживающий DS4. Это было бы лучшим из всех миров. Пропустите iOS и Android и получите право на полноценный игровой планшет Sony. Но Sony определенно нужно привлечь больше игровых разработчиков, чтобы принести звания блокбастеров. Но это совсем другая тема.

Документация

Хотя я понимаю нежелание Sony документировать руководство по беспроводному сопряжению, как это, из-за необходимости в уже работающем контроллере, я действительно не хотел бы находить этот специальный 9009-кабель Sony microUSB для этого процесса. Не все кабели microUSB одинаковы. Если у вас нет подходящего кабеля Sony PS4 (или совместимого), приведенный выше процесс сопряжения не будет работать. Поскольку этот кабель похож на все другие черные кабели microUSB, вы можете легко их перепутать или потерять.За эти 65 долларов я не понимаю, почему Sony не может включить 3 ‘совместимый кабель в коробку с контроллером, так как PS4 очень привередлив в том, какой кабель будет работать.

Я также обычно не оставляю свисающие кабели свисающими с моей консоли по разным причинам, включая безопасность. Таким образом, найти этот специальный кабель сопряжения не всегда быстро в моем доме. Я имею в виду, один черный кабель выглядит как любой другой. Sony не особо хорошо маркирует кабель, поэтому копаясь в тонне кабелей microUSB, пытаюсь найти, что специальный кабель Sony — это не то, чем я хочу заниматься, особенно когда у меня уже есть работающий контроллер.

Если у вас есть хотя бы какой-то функциональный контроллер, беспроводное соединение является вполне приемлемой (и более эффективной) альтернативой. Тем не менее, на сайте Sony ничего не говорится об этом процессе. Вот почему я документирую это здесь.

[ОБНОВЛЕНО: 6/11/2019] Дешевая распродажа контроллера

К сожалению, раздача контроллера не достигла требуемых 25 квалифицированных записей подписчика для награждения контроллера. Однако я случайно выберу одного квалифицированного подписчика, чтобы получить подарочную карту Amazon на 10 долларов.Если вы являетесь подписчиком, который зарегистрировался, проверьте свою электронную почту в течение следующих 10 дней, поскольку вы можете стать победителем этой подарочной карты. Я постараюсь вскоре снова раздать контроллер, так что, пожалуйста, следите за обновлениями.

Если эта статья помогла вам, пожалуйста, оставьте комментарий ниже. Если у вас возникли проблемы с сопряжением устройства, сообщите мне об этом.

Нравится:

Нравится Загрузка …

,

No related posts.
