При выполнении разводки электрической проводки своими руками, часто бывает необходимо подключить вроде бы простые и понятные приборы, но не всегда это может получиться правильно. Для правильного подключения и последующего удобного использования, нужно знать все возможности электрических приборов, тем более, таких простейших, как двухклавишный выключатель.

Содержание:

  1. Конструкция и назначение двухклавишного выключателя
  2. Двухклавишный проходной выключатель
  3. Принцип подключения люстры к двойному выключателю
  4. Подключение проходного выключателя

Конструкция и назначение двухклавишного выключателя

Перед тем, как подключить двухклавишный выключатель света, надо разобраться, что он вообще собой представляет и на что стоит рассчитывать при его подключении, а на что нет. Такие выключатели света нужны прежде всего для дистанционного управления включением двух отдельных потребителей электроэнергии, причем независимо друг от друга.

Также двойной выключатель может помочь компоновать источники света на две группы, что может быть полезным при:

  • подключение двойного выключателя к двум лампочкам и более;
  • разделение управлением двух отдельных бра;
  • управление включением групп точечного и заливного света;
  • включение эффектов отдельно от основного света в конструкциях натяжных потолков соответствующего типа.

Однако, это не все возможности 2-клавишного выключателя.

Двухклавишный проходной выключатель

Проходной выключатель служит для того, чтобы управлять одним источником света из разных мест одновременно. То есть, если в длинном коридоре стоит источник света, то он может управляться из двух точек сразу, что удобно в тех случаях, когда коридор слишком длинный, чтобы устанавливать один выключатель равноудаленно от концов коридора. Таким образом можно управлять лампой независимо из разных концов коридора и при этом можно использовать выключатели с подсветкой.

Одноклавишный проходной выключатель и схема его подключения показаны на чертеже ниже.

Точно так же может быть использован и двухклавишный проходной выключатель, с той лишь разницей, что он может управлять дистанционно не одной лампой или группой, а двумя. Конструктивно такой выключатель не имеет никаких отличий от обычного, разница в том. Что его схема подключения реализована так, что он может быть включен, независимо от своего положения.

Принцип подключения люстры к двойному выключателю

Вначале разберемся, как подключить две лампочки на двойной выключатель в люстре, а после рассмотри, как реализовать схему включения люстры ч разных точек и рассмотрим варианты использования маршевых выключателей. Вот схема подключения 2-клавишного выключателя и принцип разделения люстры на группы.

Схема понятна и доступна, объяснений, надеемся, не требует. Чтобы разобраться в этой схеме достаточно просто различать цвета. Таким образом, на схеме подключены отдельно две лампы. Но бывают случаи, когда нужно подключить больше, чем одну лампу на каждую клавишу. В этом случае придется группировать источники света так, чтобы каждой группе соответствовала отдельная клавиша, тогда есть смысл подключать люстру к двойному выключателю. Если недостаточно двух групп, тогда нужно устанавливать выключатель с тремя клавишами, он будет управлять тремя группами, но в том случае, если это предусмотрено проводкой, проложенной в стене.

Подключение проходного выключателя



Схема подключения линий с двумя клавишами освещения реализуются, зачастую, в тех местах, где нужно отдельное управление из разных мест двух различных осветительных линий. В этом случае, чтобы на запутаться при управлении световыми линиями, на клавиши наносятся маркеры в виде меток, указывающих направление включения или выключения источника света. Разница с обычными переключателями в том, что в этом случае нет четко фиксированного положения вкл или выкл. Все зависит от положения противоположного переключателя, для этого и нужно наносить соответствующие метки.

Пользуясь этой элементарной схемой подключения двухклавишных проходных выключателей, удастся реализовать достаточно сложную систему дистанционного управления сразу двумя ветками освещения. Главное — не перепутать землю с фазой, тогда система просто не будет работать. Чтобы вычислить фазу, необходимо использовать обычный электрический пробник.

К тому же соблюдение фазности необходимо и в целях безопасности, поскольку при замене лампы обязана отключаться именно фаза, а не ноль. С фазой лучше не шутить и соблюдать необходимые меры предосторожности. Таким образом, можно использовать двухклавишный выключатель в разных целях, и как проходной, и как разделительный выключатель.

Читайте также Разводка электрики в квартире своими руками

Как подключить двухклавишный проходной выключатель: схема и инструкция

Проходные выключатели придуманы с целью удобного управления освещением в больших помещениях. В общем, причина их появления, в первую очередь, обусловлена протяженностью пути который человек преодолевает в такой комнате. Ведь и в большой зале и в длинном узком коридоре после включения света выключателем от него можно отойти далеко. И выключать свет им же чаще всего весьма неудобно. Ведь тогда чтобы пересечь такое помещение в тёмное время суток, скорее всего, придётся идти либо в полной темноте, ориентируясь на свет впереди на выходе, либо с фонарём или свечой.

Но если, пройдя одну комнату попадаешь в следующую такую же проходную, возникает необходимость не только выключить светильник, который освещал уже пройденный путь. Потребуется включить свет, чтобы видеть свой дальнейший маршрут. Эти две функции управления разными светильниками выполняет проходной двухклавишный выключатель. Он конструктивно объединяет в одном корпусе два одноклавишных устройств. Это удобно как для установки и монтажа, так и для использования.

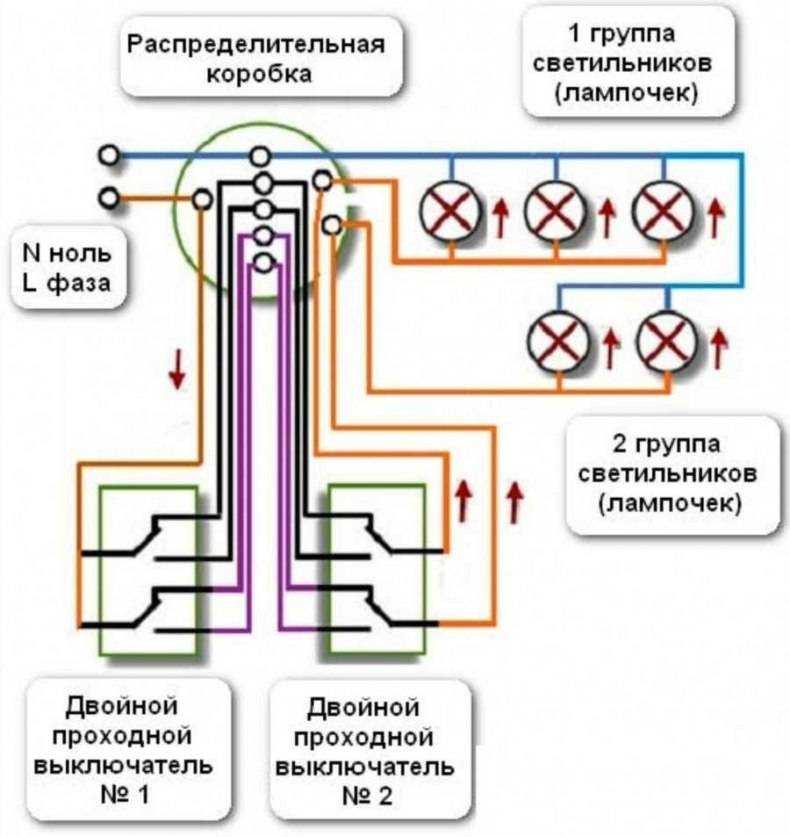

Если в проходном помещении используется два светильника или две группы светильников и надо включать, либо один из них, либо одну группу, либо все сразу в начале и в конце маршрута через эту комнату устанавливаются два двухклавишных выключателя. Пример такой схемы показан на изображении далее.

Из схемы, очевидно, что каждый из пары контактов обеих выключателей может управляться отдельно и его всегда можно установить в такое положение, при котором замкнётся электрическая цепь соответствующей группы светильников (лампочек). Точно так же как с одной стороны можно включить свет в одном из трёх вариантов светильников с другой стороны их так же можно и выключить. Но если маршрут проходит через два помещения, такая схема тоже удобна для управления двумя группами светильников.

Первая группа устанавливается в первой комнате или на первом этаже. А вторая группа располагается на втором этаже или во втором помещении. При входе только в первую комнату и, не проходя далее неё, включается только первая группа светильников. Если же надо идти дальше включается всё освещение, как в первом, так и во втором помещениях. И уже находясь во второй комнате можно отключить свет либо полностью, либо только в первом помещении. Более наглядное представление и лучшее понимание работы схемы можно получить из изображения с двумя эскизами двухклавишных выключателей.

Они обеспечивают управление двумя нагрузками из двух мест.

Однако такая схема с двумя двухклавишными выключателями не экономична. При следовании через две комнаты понадобится сразу включить свет в этих комнатах. Получается, что во второй комнате свет уже горит, а человек туда ещё не пришёл. Для такого случая рациональнее использовать двухклавишный выключатель расположенный посредине маршрута возле двери между первым и вторым помещениями. А на входе в первую и во второй комнате в удобном для управления светильниками месте устанавливается одноклавишный выключатель. Схема получается такой, как и на уже показанном выше изображении с той разницей, что второй двухклавишное устройство разделяется на два одноклавишных, и они устанавливаются в разных местах.

Но при этом получается более экономичная схема управления, которая даёт возможность включать и выключать освещения сразу при входе в помещение и при выходе из него. По схеме, очевидно, что проходной выключатель содержит переключающие контакты.

То есть не каждый из выключателей пригоден для использования в качестве проходного. Ведь для управления светильниками в комнате достаточно выключателя с двумя клеммами на контакте. А для проходного варианта необходимы три клеммы на один контакт. Поэтому двухклавишный выключатель имеет 6 клемм и два контакта – по три клеммы на каждый.

Подключение проходного выключателя может вызвать затруднение только по причине большого числа проводов. Но если внимательно соединять предварительно маркированные концы проводов своими руками можно избежать ошибок в монтаже такой схемы.

Добавить отзыв

Legrand Pass & Seymour RCD11 Light Двойной кулисный переключатель — Коричневый

(0)Отзывов пока нет

Есть вопрос?

CHAT

CALL

$16. 95

Quantity discounts available

Color: Brown

Black

Gray

Light Almond

Ivory

White

SKU: RCD11

Бренд: Legrand

Коллекция: Legrand Pass & Seymour Series

MPN: RCD11

Введите купон MIXMATCH в корзину.
Сэкономьте 4 % на 100 долларов США при заказе, комбинируя любые подходящие продукты. Нельзя комбинировать с любым другим купоном или предложением, включая оптовые цены. Исключая оформление, замену и детали.

В наличии

Количество

Доставка бесплатно $99+

Похожие товары

  • Интеллектуальный переключатель Claro, однополюсный/3-ходовой/многопозиционный, с мягким светодиодным индикатором состояния – черный

    59,95 $

    Узнать больше

  • Смарт-переключатель Caseta Wireless PRO – 120/277 В – нейтраль не требуется – черный

    $ 110,00

    См. Больше

  • Radiant 15 Amp Single Rocker Switcher — Black

    $ 1,95

    См. Подробнее

  • Radiant 15 Amp 3 -й выключатель — Black

    $ 2,65

    .0003
  • Radiant 15 Amp 4 -way Rocker Switch — Dark Bronze

    $ 18. 10

    См. Больше

  • Caseta Claro Smart Switch Switch — Black

$ 29,95

См. Больше

9007

. Полюс Два рокеры — коричневый

$ 16,95

См. Больше

  • Radiant 15 Amp 3 -way Rocker Switch — Brown

    $ 2,65

    См. Больше

  • Radiant 15 Amp сингл/3 -way Dellcher Switcher Rocker. — Черный

    $ 27,25

    См. More

  • Pass & Seymour 15 AMP Одиночный полюс/3 -way Two Rocker Switch — Black

    $ 28,25

    See Aore

  • Radiant 15 Amp 4 -avery Rocker Switcher — Black669

  • Radiant 15 Amp 4 -avery Rocker Switcher — Black66667

    Radiant 15 Amp 4 -avate Rocker — Black

    69

  • . 8,57 $

    Подробнее

  • 3-кнопочный беспроводной пульт дистанционного управления Pico с функцией подъема/опускания — черный

    39,90 $

    Подробнее

  • 0003

    $ 3,75

    См. Больше

  • Elite 15 AMP 120-277V Одиночный переключатель с двумя полюсами — темная бронза

    $ 11,95

    См. Больше

  • ELITE 15 AMP 3 -way Decorator Switch -Sweetcher -Sweetcher -300069

  • Elite 15 AMP 3 -way Decorator -Decorator -Sweetwer -Switch -Sweethator -3000.30007

    Elite 15 AMP 3 -way Decorator -Sweetwart -Sweetchator -3000.

    $6.11

    Подробнее

  • Оценки и обзоры

    Нет отзывов

    Будьте первым, кто напишет отзыв

    Подробнее от Legrand

    Single

      3

      $1. 89

      See More

    • Radiant 15 Amp 3-Way Rocker Switch — White

      $2.65

      See More

    • Radiant 15 Amp 4-Way Rocker Switch — White

      $8.57

      See More

    • Radiant 15 Amp Одиночный переключатель Roker Rocker-Black

      $ 1,95

      См. Подробнее

    • Adorne 15-AMP 120-вольт Одиночный полюс/3-way Switch-Магний

      $ 9.11

      См. Подробнее

      $ 9.0003

    • Radiant 15 Amp 4 -way Rocker Switch — Graphite

      $ 20.00

      См. Больше

    • Radiant 15 Amp Single Sult Rocker Switch — Nickel

      $ 6. 30

      См. Больше

    • 9007

      RADIANT 15 AMP 15 AMP 9000 9000 2 RADIAINIAINIAINT 15 AMP 15.PARIAINIAINT 15 AMP

    . Кулисный переключатель Pole — серый

    1,89 $

    Подробнее

  • Adorne 15 A 120V Single Pole/3-Way Switch Light — Глянцево-белый

    7,62 $

    Подробнее

    6

  • 0067

    Radiant 15 A, 1800 Вт, однополюсный/3-ходовой/многопозиционный интеллектуальный выключатель света с Netatmo — матовый белый

    57,90 $

    Подробнее

    См. Больше

  • Адорн 15-АНТ 120-вольт однополюстный/3-цепный шепотный0003

    $7.90

    See More

  • Radiant 15 Amp 3-Way Rocker Switch — Black

    $2. 65

    See More

  • Radiant 15 Amp 4-Way Rocker Switch — Dark Bronze

    $18.10

    See More

  • Customers Also Viewed

    • Caseta Wireless Smart Lighting Dimmer Switch — No Neutral Required — Black

      $59.95

      See More

    • Radiant 20 Amp Tamper-Resistant Self-Test Simplex GFCI Outlet — Brown

      $ 32,40

      См. More

    • Radiant 1-Gang Bless Rocker стена стенка-черный

      $ 2,30

      См. Больше

    • Diva Одинокий полюс/3-й/многосел. Light Bar-Black

      $ 69,95

      См. Подробнее

    • Sunnata Одинокий полюс/3-way/Multi-Location Touch светодиодный Dimmer-Black

      $ 38,97

      См. Больше

    • 9007

      Radiant 15 Amp Tamper Test-Test-Test-Test-Test Розетка GFCI с USB Type A/C — Коричневый

      $ 49,95

      См. More

    • Radiant 15 AMP 120-вольт-дуплекс-устойчивый

      Подробнее

    • Diva Однополюсный/3-полосный КЛЛ/Лампа накаливания/Светодиодный диммер — черный

      $28,51 Розетка — черный

      $ 35,95

      См. More

    • Radiant Ultra Fasta-Type A/C USB-выходы и 150-вольтовой дуплекс-устойчивый Настенная панель — черная

      4,62 $

      Подробнее

    • Излучающая, 15 А, 120 В, дуплексная, защищенная от несанкционированного доступа и атмосферостойкая розетка — коричневая

      3,75 $

      0 Подробнее0067

      Adorne 1 -Gang Bless Wall Plate — Black Ink

      $ 12,01

      См. Подробнее

    • Radiant 15 Amp, устойчивый

    • Caseta Wireless Smart Lighting Dimmer Switch — нейтраль не требуется — черный

      59,95 $

      Подробнее

    • Излучающая 20-амперная устойчивая к взлому симплексная розетка GFCI с самотестированием — коричневый

      9
    • 6 $

      0003

      Подробнее

    • Radiant 1-Gang Безвинтовая настенная панель — черный

      $ 2,30 Black

      $ 69,95

      См. Больше

    • Sunnata Одиночный полюс/3-way/многоклабационная сенсорная светодиодная светодиод USB Type A/C — коричневый

      $ 49,95

      См. More

    • Radiant 15 AMP 120-вольт-дуплекс-устойчивый

      Подробнее

    • Diva Однополюсный/3-полосный КЛЛ/Лампа накаливания/Светодиодный диммер — черный

      $28,51 Розетка — черный

      $ 35,95

      См. More

    • Radiant Ultra Fasta-Type A/C USB-выходы и 150-вольтовой дуплекс-устойчивый Настенная панель — черная

      4,62 $

      Подробнее

    • Излучающая, 15 А, 120 В, дуплексная, защищенная от несанкционированного доступа и атмосферостойкая розетка — коричневая

      3,75 $

      0 Подробнее0067

      Adorne 1 -Gang Bless Wall Plate — Black Ink

      $ 12,01

      См. Подробнее

    • Radiant 15 Amp, устойчивый

    Как подключиться к существующему настенному выключателю | Главная Руководства

    Автор Chris Baylor Обновлено 19 декабря 2018 г.

    Электрические переключатели обычно имеют питание 110 В, подключенное непосредственно к печатной плате. Выключатель будет передавать электричество от панели к светильнику или потолочному вентилятору всякий раз, когда выключатель света включен, и разрывает соединение с питанием, когда выключатель выключен. Если вам нужно подать питание на розетку или другой выключатель, вы можете подключиться либо к проводу под напряжением от панели на существующем настенном выключателе, либо к переключаемому проводу, если вы хотите, чтобы новый элемент управлялся выключателем.

    1. 1.

      Найдите автоматический выключатель, который управляет выключателем, и выключите его.

    2. 2.

      Снимите крышку переключателя, открутив два винта с помощью отвертки. Поверните переключатель в положение «включено». Убедитесь, что питание на коммутаторе отключено, прикоснувшись одной ножкой тестера цепи к заземляющему проводу внутри коробки, а другой — к одному из двух контактных винтов на переключателе.

    3. 3.

      Отвинтите два винта, удерживающих переключатель в коробке, и вытащите переключатель и проводку из коробки, насколько позволяет проводка.

    4. 4.

      Вставьте новый отрезок электрического кабеля (того же сечения и конфигурации, что и провода, уже находящиеся в коробке) через отверстие в задней или боковой части коробки. Вытяните примерно 8-10 дюймов провода.

    5. 5.

      С помощью универсального ножа снимите наружную оболочку кабеля примерно на 6 дюймов. Затем обнажите около 3/4 дюйма оголенного провода от кончиков белого и черного проводов нового кабеля с помощью инструмента для зачистки проводов.

    6. 6.

      Ослабьте гайку, соединяющую два белых провода. Скрутите новый белый провод вокруг двух существующих белых проводов и снова соедините с гайкой.

    7. 7.

      Отрежьте 8-дюймовый одножильный черный электрический провод от вашего комплекта поставки. Зачистите примерно 3/4 дюйма с каждого конца этого короткого отрезка проволоки. Оберните один конец этого провода вокруг оголенного черного провода в коробке и соедините с помощью гайки.

    8. 8.

      Отсоедините черный провод, идущий от панели выключателя, от его контакта на выключателе. Обмотайте этот провод вокруг двух черных проводов в коробке и соедините с помощью гайки. Затем подключите оголенный конец короткого провода к контакту на выключателе.

    9. 9.

      Скрутите вместе три оголенных провода и убедитесь, что один из трех скрученных оголенных проводов подключен к зеленому винту заземления внутри коробки.

    10. 10.

      Вставьте переключатель и открытые провода обратно в коробку и затяните два винта, чтобы зафиксировать переключатель в нужном положении. Установите на место крышку переключателя и два винта крышки.

    11. 11.

      Включите электропитание на панели выключателя и проверьте выключатель и питание на конце провода с ответвлениями.

      Things You Will Need
      • Circuit tester

      • Screwdriver

      • Electrical cable

      • Utility knife

      • Wire stripper

      • Wire nuts

      Tip

      These steps предназначены для подключения к неотключаемому питанию от панели.
