Выключатель Simon 15 Белый двухклавишный проходной Без рамки 1591397-030

Переключатель 2-клавишный, 16А 250В. Цвет Белый; Серия Simon 15; Производитель Simon

Переключатель предназначен для управления освещением с двух мест. Двухклавишный переключатель позволяет управлять двумя группами освещения.

Особенности модели:

Установка в многопостовые и однопостовые рамки
Управление тремя группами освещения

Технические характеристики:

переключатель проходной (с 2-х и более мест)
количество линий — 2
параметры — 16А, 250В;
степень защиты — IP20
вид зажимов — винтовой;
материал ABS пластик;

_______________________________________________________

Simon 15 — качество должно быть доступно!

Лучшая бюджетная серия, специально разработанная для нашей страны и стран СНГ.

Идеальный баланс цены и качества.
Самые необходимые функции, в том числе трехклавишные выключатели.

Самые востребованные цвета.

В серии Simon 15 применены многие разработки, используемые в других, более дорогих сериях компании Simon.

Розетки и выключатели Simon 15, преимущества:

Стойкость к механическим повреждениям и УФ-излучению. Оборудование Simon 15 изготавливается из качественного немецкого термопласта Bauer. Изделия остаются красивыми в течение всего срока службы, не истираются и не меняют цвет (в нормальных условиях эксплуатации.
Множество функций для любого объекта: квартира. дача, офис, кафе, ресторан, магазин и многие другие. В серии представлены не только розетки и выключатели Simon 15, но и специальные устройства: светорегуляторы, терморегуляторы, датчики движения, влагозащищенные устройства и др.

Российское производство. ЭУИ Simon15 производят в нашей стране. Это позволило добиться оптимального качества за сравнительно небольшую цену.
Европейское качество. Серия розеток и выключателей Simon 15 производится под контролем испанской компании Simon. Вся продукция производится на современном оборудовании, с использованием качественного сырья. Кстати, электроинсталляция Simon 15 экспортируется в Беларусь, Армению, Азербайджан, Грузию, Польшу, Болгарию, Румынию.

Узнать больше о серии Simon 15 : http://simon15.ru/gallery

Выключатель Simon 15 Белый двухклавишный проходной Без рамки
Изображения и характеристики данного товара, в том числе цвет, могут отличаться от реального внешнего вида. Комплектация и габариты товара могут быть изменены производителем без предварительного уведомления. Описание на данной странице не является публичной офертой.

Выключатель Simon 15 Белый двухклавишный проходной Без рамки — цена, фото, технические характеристики. Для того, чтобы купить Выключатель Simon 15 Белый двухклавишный проходной Без рамки в интернет-магазине prestig.ru, нажмите кнопку «В КОРЗИНУ» и оформите заказ, это займет не больше 3 минут. Для того чтобы купить Выключатель Simon 15 Белый двухклавишный проходной Без рамки оптом, свяжитесь с нашим оптовым отделом по телефону +7 (495) 664-64-28

ожидается Щелковская. Пункт самовывоза
в наличии Щелковская. Магазин
ожидается Удаленный склад (доставка +2 дня)

Цвет	белые
Тип устройства	переключатель проходной (с 2-х мест)
Кол-во линий	Двухклавишный (2 клавишный)
Комплектация	Механизм с клавишами
Подсветка	без подсветки
Материал	пластик
Степень защиты	IP20 (для сухих помещений)
Монтаж	встраиваемые

Как подключить переключатель своими руками: описание действий и советы

Обычно мы используем один выключатель для включения и выключения люстры или светильника. Однако вы можете установить в квартире для управления освещением проходной выключатель или, как его еще называют, переключатель. Устройство позволяет включить свет в одном месте, а выключить в другом, например, в конце комнаты. Оно совместимо с лампами накаливания, энергосберегающими и светодиодными лампочками и внешне выглядит как традиционный выключатель, но схема его подключения отличается. В статье мы расскажем, как подключить переключатель с одной клавишей для контроля освещения из 2 мест.

Что такое проходной выключатель и зачем он нужен: подробный обзор

У изделия та же конструкция, что и у привычного выключателя, только количество выходов для контактов у него не 2, а 3: входящий и 2 выходящих. Традиционный либо смыкает, либо размыкает электрическую цепь. А проходной перекидывает цепь с одного контакта на другой. Принцип действия изображен на рисунке. Конструкция дает возможность включить свет в одной точке, а выключить — в другой.

Отличия есть и по внешнему виду. Как правило, у проходных моделей на клавише изображены 2 вертикальных треугольника, смотрящих вверх и вниз.

Если геометрические фигуры смотрят в стороны — это перекрестные (промежуточные) переключатели. Они нужны, если вы хотите управлять освещением из 3 и более точек в доме. Последовательность их подключения более сложная. Мы не рекомендуем пытаться самостоятельно произвести ремонт, если вы не имеет навыков в монтаже электропроводки.

По наблюдениям пользователей, переключатели экономят электроэнергию и повышают комфорт использования освещения. Их рекомендуют монтировать в следующих случаях:

Если у вас длинный коридор или есть затемненные повороты в проходе.
В проходных комнатах, когда неудобно возвращаться, чтобы погасить свет.
В больших спальнях, когда приходится перед сном вставать с постели, чтобы нажать на выключатель.
На лестничных пролетах в многоэтажных коттеджах.

Некоторые считают, что во всех этих случаях можно воспользоваться реле времени. Но люди передвигаются с разной скоростью, и временного промежутка может не хватить, либо свет будет гореть зря. Эффективность применения переключателя очевидна.

Как установить проходной выключатель: этапы работы

Перед началом ремонта обратите внимание на 3 важных пункта:

Для монтажа переключателя используют трехжильный провод.
Покупайте в магазине 2 конечных проходных выключателя одной фирмы, чтобы их конструкции не различались и их легко было монтировать.
Подключение обычных выключателей по предложенной схеме невозможно. Не годятся даже двухклавишные модели, у которых также на задней панели 3 клеммы.

Далее мы опишем последовательность действий сначала при установке выключателя в подрозетник, затем при соединении кабелей в распредкоробке. Все работы проводите при отсутствии напряжения в сети.

Как установить переключатель в подрозетник

Самое главное на этом этапе найти общую контактную клемму, которая будет передавать ток от электрощитка. Как правило, схема, где какой зажим расположен, нарисована на задней панели переключателя. Если у вас недорогая модель или вы не разбираетесь в подобных схематичных инструкциях, воспользуйтесь индикаторной отверткой. После обнаружения нужного зажима подсоедините к нему фазный провод. Оставшиеся жилы установите в другие клеммы. Их положение значения не имеет. Закрепите конструкцию в подрозетнике. Аналогичным образом монтируется второй переключатель, только фазный кабель тянется к люстре.

Как установить контакты проходного выключателя в монтажной коробке

В распределительную или распаечную коробку заводят 4 кабеля: от автомата распредщитка, от переключателей (для удобства обозначим их №1 и №2) и от светильника. Теперь надо правильно попарно соединить провода. Для соединения используйте самые маленькие двойные клеммы WAGO.

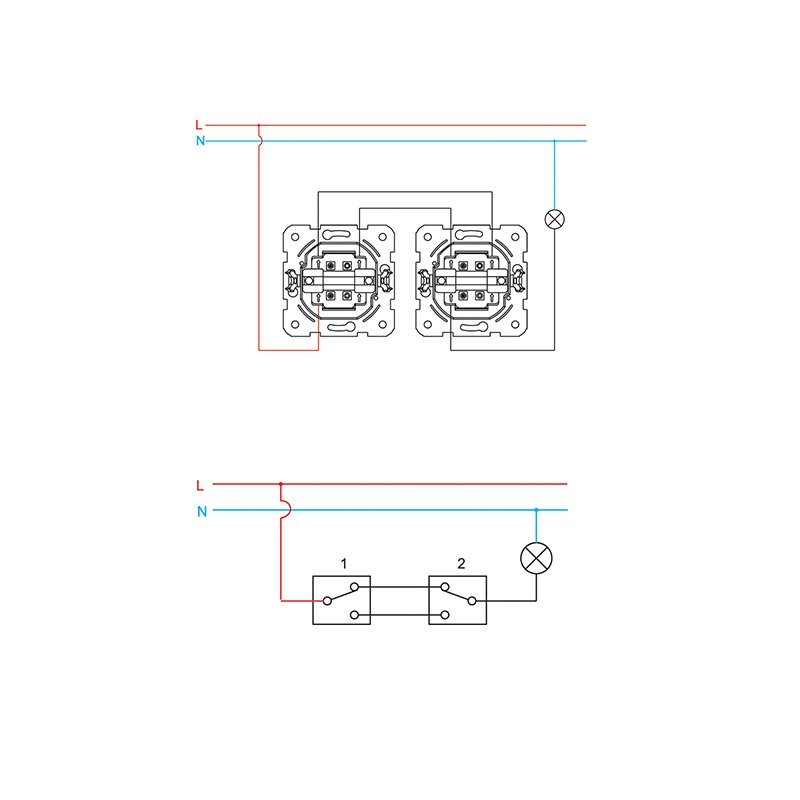

Схема скрепления проводов для управления освещением из 2 разных точек представлена на рисунке. Она носит общий характер, далее мы распишем последовательность ваших действий более подробно.

Для наглядности у изоляции всех проводов разный цвет. Наиболее частые маркировки

Белый или серый — фаза — жила, по которой ток движется к светильнику.
Синий — ноль — провод с обратным движением тока.
Желто-зеленый — заземление. «Земля» не участвует в подаче электричества, но предотвращает удары, если один из элементов цепи выходит из строя.

Теперь последовательно соединяйте провода:

Ноль кабеля от коробки-автомата — с нулевым каналом, отходящим от светильника.
Соедините заземляющие жилы.
Фазу с распредщитка зажмите с фазой провода от общей клеммы выключателя №1.
Фазу кабеля от осветительного прибора — с общей жилой выключателя №2.
Остались отходящие провода с переключателей. Их можно соединить между собой произвольно, но старайтесь выдержать цветовую компоновку, чтобы в будущем никто не запутался в случае ремонта.

Осталось проверить правильность подключения. Подайте напряжение и проверьте работу устройств.

Мы описали схему подключения одноклавишного образца. Принцип подключения двух- и трехклавишного аналогичный. В моделях предусмотрены 2 или 3 входа и 4 или 6 выходов соответственно. Главное при монтаже не запутаться в проводах и клеммах.

Распространенные ошибки при монтаже переключателя

Перечислим типичные промахи, которые совершают люди, впервые сталкивающиеся с установкой проходных выключателей.

Некоторые полагают, что при установке изделия в подрозетник общая клемма та, которая расположена отдельно. Но у разных производителей конструкции устройств отличаются, поэтому нет единого правила, где должен проходить фазный кабель.
Бывают случаи, когда переключатель подключают по последовательной схеме обычного выключателя. Чтобы решить проблему, достаточно правильно поменять местами фазы.

Ограничения в использовании проходных выключателей

Переключатели имеют недостатки, о которых важно знать, если вы решаете, устанавливать их или нет.

Отсутствие фиксированного положения клавиши, по которому можно узнать включена или нет лампочка. В обычных образцах есть стандартное размещение клавиши, которое свидетельствует, что ток не подается. У переключателей такое положение отсутствует. Если лампочка перегорела, вы не узнаете, есть ли в патроне напряжение. При замене прибора мы советуем обесточивать сеть, чтобы вас не ударило током или лампочка не взорвалась в руках.
Большое количество клемм в распределительной коробке. Мы расписали схему для двух конечных переключателей, но в некоторых помещениях устанавливают цепь из 3 или даже 5 выключателей. Тогда коробка становится забита соединенными проводами и зажимами. Это затрудняет ремонт и замену моделей.

В отличие от монтажа традиционного выключателя, установка переключателя требует некоторых знаний и элементарных навыков работы с электричеством. Но если вы разберетесь в принципах подачи напряжения к осветительным приборам, будете соблюдать технику безопасности, работать с обесточенными проводами и использовать изолированные отвертки, самостоятельное подключение проходного выключателя окажется вполне по силам.

Как подключить двухклавишный выключатель к двухжильному проводу

Подключается двухклавишный выключатель к двум лампочкам достаточно просто, главное точно соблюсти порядок всех соединений. В двухклавишном выключателе предусмотрены клемы для трехжильного провода, а на лампочки потребуется обычный двухжильный кабель. При использовании стандартной распределительной коробки в ней легко помещается необходимый соединительный узел, который потребуется для этого подключения.

Схема подключения

При наличии двух светильников в различных комнатах или одной люстры с двумя лампочками будет удобно использовать двойной выключатель. Такой выключатель имеет три контакта и две перемычки, которые управляются клавишами. Ещё одним необходимым элементом является источник питания с двухжильным кабелем, одна жила (обычно синяя) подключена на ноль, а вторая (коричневая или серая) на фазу.

Простое и наглядное схематическое изображение последовательности расположения всех жил друг относительно друга можно видеть ниже.

Обратите внимание на положение вертикальных перемычек на выключателе (черный квадрат снизу). Это перемычки, которые в данный момент находятся в выключенном состоянии. Как только одна из клавиш будет нажата, она переведет перемычку в положение, в котором та подключается одновременно и к фазе и к нулю, что приводит к замыканию цепи и подаст ток на одну из лампочек.

Аналогичным образом при включении второй клавиши выключателя перемычка соединит с фазой другой контур, в котором расположена вторая лампочка, и она также начнёт светиться.

Естественно, что и поочередное и одновременное включение будет доступно в таком соединении. Эта схема гарантирует полную надёжность работы выключателя и источников света при соблюдении правильной техники монтажа проводки, о чём подробнее в следующем разделе.

А пока что для более продвинутых пользователей в области монтажа электропроводки прилагаем схему составленную другим специалистом с профессиональными условными обозначениями всех точек и соединений.

Тут можно видеть дополнительно включенную в схему розетку с нулевым проводом. На её примере наглядно проиллюстрирован способ подключения любого другого электроприбора с заземлением.

Технология монтажа проводки

Первым делом определимся с проводкой, идущей отдельно к каждому из участников подключения. Начнём с двухклавишного выключателя. Он имеет три клеммы: на общий кабель и на два раздельных. Поэтому для его включения в схему понадобится трехжильный кабель.

На общий провод подключаем жилу с красной изоляцией. Ниже можно видеть специально составленный стенд с условным расположением будущих действующих элементов этой части электропроводки.

Снизу выключатель, сверху источник электричества подключенный по двухжильному проводу с нулём и фазой, а слева и справа две лампочки. Все провода сходятся вместе в распределительной коробке — необходимом элементе монтажа грамотной проводки.

Первым делом нужно очистить каждую жилу всех проводов от изоляции. Сначала снимаем белый защитный материал, общий для внутренних жил каждого из кабелей, а затем поочередно удаляем изоляцию со всех жил.

Подробнее рассмотрим функции каждой жилы у проводов питающего кабеля, выключателя и лампочек.

Сверху расположен питающий кабель. Слева у него коричневая жила, идущая на фазу, а справа — синяя, подключенная на ноль. Далее по бокам можно видеть одинаковые провода лампочек, у которых также синяя жила — нулевая, а коричневая — фазная. Тут стоит уточнить, что ноль (синий провод) должен приходить на внешний контакт патрона, который контактирует с резьбой лампочки, а фаза (коричневый провод) — на внутренний, который соединяется с точкой в центре нижней части лампочки.

На выключателе, как уже ранее говорилось, красная жила в центре идёт на общий контакт, а зеленая и серая по бокам подключены к перемычкам клавиш.

Теперь нужно соединить красную жилу выключателя с коричневой фазовой жилой источника питания. Синий нулевой провод с питающего кабеля подключаем одновременно к двум синим жилам обеих лампочек. А серый и зеленый провода от выключателя скручиваем с коричневыми кабелями, идущими на фазу у лампочек. В итоге получаем примерно следующую картину.

Завершающим этапом все соединения нужно надёжно подтянуть плоскогубцами и спаять. После чего хорошенько изолировать каждую скрутку и компактно уложить в распределительной коробке.

Двухклавишный выключатель необходим для подключения светильников и люстр, работающих в двух режимах. Каждая клавиша подключает отдельный источник (или группу источников) света. Схема подключения двухклавишного выключателя мало чем отличается от схемы одноклавишного: по сути, такой выключатель состоит из двух одинарных, помещенных в общий корпус. Однако, существуют некоторые нюансы.

Способы присоединения проводов к выключателю

Подсоединение проводов к выключателю осуществляется двумя способами: с помощью самозажимных клемм или винтовыми зажимами. В последнем случае оголенная жила провода вкладывается в колодку между неподвижной и подвижной пластиной, которые стягиваются винтом. Недостатком такого способа является необходимость периодического осмотра и подтягивания винта, который ослабляется из-за температурного расширения металла проводника. В связи с этим некоторые производители современных выключателей применяют самозажимные клеммы, благодаря особому устройству которых подобные проблемы исключены.

Новшеством разработчиков являются модульные технологии: они позволяют собирать из отдельных компонентов необходимую схему. Остается лишь поместить ее в корпус и соединить клеммы определенным образом. В итоге составлением отдельных одиночных выключателей получаем двух- или трехклавишные устройства.

Пошаговая инструкция по подключению двухклавишного выключателя

Основное правило подключения двухклавишного выключателя заключается в том, что рабочий «ноль» подсоединяется к прибору освещения напрямую (также и «земля»), а фаза «разрывается», проходя через выключатель.

Для монтажа необходим следующий инструмент: плоская и крестовая отвертки, индикатор напряжения, бокорезы пассатижи, а также уровень. Если необходимо «гнездо» для подрозетника – перфоратор с коронкой диаметром 70 мм и зубило.

При подключении двухклавишного выключателя соблюдаем следующий порядок действий.

В щитовой отключаем электропитание (рычаг автоматического выключателя ориентирован вниз) и проверяем отсутствие напряжение с помощью индикатора.
В «гнездо» вставляется пластиковый стаканчик (подрозетник), через отверстия в котором заводятся три жилы одного или двух кабелей, проложенных от монтажной коробки.
С помощью бокорезов укорачиваем и до 100 мм жилы и оголяем их на 10 мм. Необходимо заранее определить фазный провод. Если это не было выполнено – следует временно включить в щитовой электропитание и пользуясь индикатором напряжения отыскать нужный провод. После этого электричество вновь отключается.
Фазный провод подсоединяем к клемме, обозначенной буквой «L» (линия), остальные две жилы – в клеммы, обозначенные стрелочками. Каждая клемма соответствует определенной клавише. Обычно фазный провод – с изоляцией белого цвета, а остальные – желто-зеленого и синего. Но встречаются и другие расцветки (тогда «фаза» будет с красной изоляцией, а остальные провода – с белой и черной).

Соединение проводов в монтажной коробке

К монтажной коробке от распределительного щитка для группы освещения всегда прокладывается двухжильный провод (заземлением светильников в квартире справедливо пренебрегают). Чаще всего фазный провод – в изоляции красного цвета, а нулевой – синего.

От монтажной коробки к каждой группе источников света подводится также двухжильные провода. При этом нулевой провод каждой группы соединяется с нулем, приходящим в коробку от щитовой. Допускается последовательное соединение на клемме ближнего к коробке потребителя.

Фазный провод от щитовой соединяется с проводом трехжильного кабеля, идущего от коробки к выключателю (к клемме «L»). Два других провода этого же кабеля (присоединенные к клеммам выключателя, обозначенным стрелками) скручивают по отдельности с вторыми проводами каждого кабеля, с помощью которого запитаны светильники.

Скрутки должны быть длиной не менее 40 мм. Повив жил должен быть тугим (для этого используют пассатижи). Обязательно выполняют пайку контактов, после чего изолируют их лентой ПВХ. Можно использовать скотч-локи.

Как видно, схема подключения двухклавишного выключателя довольно проста. Выполнить такую работу может каждый, кто будет точно соблюдать вышеуказанную инструкцию.

Существует две основные схемы подключения двойных выключателей, применяемые при монтаже освещения в квартире или доме, в этой статье мы их подробно рассмотрим.

Двойные выключатели используются для включения:

– Двух отдельных ламп, люстр, групп освещения

– Светильника (люстры, бра) у которого несколько плафонов или ламп, которые разделены на две группы

Наглядно, эти системы управления светом показаны на изображении ниже:

В первом случае, каждой клавише механизма, соответствует своя люстра.

Во втором, люстра с двумя лампами, каждая из которых по отдельности включается одной из клавиш двойного выключателя.

Двухклавишные механизмы здесь используются одинаковые, но схемы подключения, а значит и электропроводка различаются.

Схематический план устройства двойного выключателя в сравнении с одноклавишным, показаны на изображении ниже:

Как видите, в него заходит один фазный проводник, а выходит к источникам света два, каждый размыкается своей клавишей. Давайте теперь рассмотрим основные варианты его подключения.

Схема подключения двойного выключателя на две лампочки

Если планируется включать два различных источника света – то в такой системе применяются трехжильные кабели (для квартиры это ВВГнг-LS 3х1,5). Они прокладываются от распределительной коробки до каждого компонента: Источника тока – электрического щитка, двух независимых светильников и двухклавишного выключателя.

При этом, вы должно быть заметили, что в представленной схеме нарушена цветовая маркировка жил электрических проводов, ведь желто-зеленый и голубой цвет не используется для обозначения фаз. Это сделано намеренно, так как обычно, при электромонтаже, используется именно такие кабели. И вам в распределительной коробке достаточно соединить всё в таком же порядке как на схеме, чтобы она правильно работало.

Схематически же это выглядит следующим образом:

Схема подключения двойного выключателя к люстре с двумя лампами

Для случаев, когда 2-ой выключатель управляет 2-мя лампами (или их группами) одной люстры, электропроводка делается по-другому. Главное отличие – использование вместо двух трехжильных кабелей, идущих до светильников, одного четырехжильного.

Схема при этом следующая:

Фазные оба фазных проводника от каждой клавиши, через распределительную коробку, идут к люстре, вместе с нулевым и заземлением, именно поэтому применяется 4х жильный кабель. Других отличий нет.

Схематически это выглядит так:

Теперь, вы знаете все основные способы подключения и можете самостоятельно выполнить электропроводку и соединение проводов в квартире или доме.

Кроме того, хапомните если:

– в подрозетнике, где должен стоять выключатель, находятся три провода – то, скорее всего, механизм используется двухклавишный.

– из потолка, в месте установки люстры, выходит 4 жилы, то там устанавливается светильник под двухклавишный выключатель, с двумя или более плафонами.

– к источнику света подходят лишь три провода, а выключатель на стене двухклавишный, то наверняка где-то есть еще вывод под светильник.

Как подключить двойной выключатель на две лампочки?

Категория: Монтаж и настройка

При монтаже устройств электроосвещения часто используют выключатели с несколькими клавишами, которые позволяют активировать разное количество светильников и обеспечивать различные условия освещенности в помещениях. Кроме того, можно подключить двойной выключатель на две лампочки, расположенные в разных помещениях. Такая схема может использоваться на входе в дом или квартиру, когда от одного выключателя запитано освещение внутреннего помещения и наружный светильник.

Конструкция и принцип действия двухклавишного выключателя

По типу выключатели делятся на устройства для открытой и скрытой проводки. Вне зависимости от типа проводки схема устройства двухклавишного выключателя включает в себя несколько деталей:

Две качающиеся клавиши, изготовленные из пластика.
Декоративная пластиковая рамка, которая монтируется вокруг клавиш. При открытой проводке вместо рамки используется пластиковый корпус, прилегающий к стене.
Крепежные винты для рамки.
Неразборный корпус, в котором установлена монтажная стальная рама и сердечник из диэлектрического материала.

В корпусе расположены клеммы для зажима проводов и сами механизмы переключения. Для фиксации может использоваться пластиковая защелка или винт. Также в нем имеются распорные клинья, при помощи которых устройство фиксируется в монтажной коробке. На наружной части стальной рамки имеются отверстия для крепления выключателя к коробке при помощи саморезов. Внутренний корпус выключателя для открытой проводки имеет отверстия для саморезов крепления к поверхности стены.

В состав механизма переключения входят 3 контакта, каждый из которых подключается к проводке. Под контактами имеются поджимные пружины, которые удерживают деталь во включенном или выключенном состоянии. Переключение режимов выполняется пластиковыми качалками, установленными на одной оси. Сверху на качалки надеты декоративные клавиши. Прибор обеспечивает 3 режима работы:

Первая зона минимального освещения, расположенная на одной клавише.
Вторая зона более яркой подсветки, подключаемая нажатием второй клавиши.
При одновременном включении клавиш активируются обе зоны подсветки.

Опционально в схеме выключателя может присутствовать светодиод подсветки. Эта деталь позволяет найти клавиши в темноте. После замыкания фазы свечение диода прекращается.

Схема подключения двухклавишного выключателя на две лампочки

При подключении любого переключателя часть проводки коммутируется в распределительной коробке, а сам механизм выключателя выступает в качестве места разрыва в фазе. В схеме подключения двойного выключателя на две лампы нулевой провод, фаза и земля идут с распределительного щитка электрической сети на коробку. От коробки земля и нуль распределяются между светильниками, разбитыми на две зоны. Заземляющий провод встречается в цепях освещения достаточно редко. Это связано с невысокой мощностью осветительных приборов.

От коробки на выключатель лампочек идут три фазовых провода, первый из которых подключен к сети, а два других – к местам соединения фазы со светильником. Выключатель соединяет и разъединяет эти две цепи, в результате чего происходит включение и выключение электрического освещения.

Монтаж

Перед началом монтажа скрытая проводка проложена в штрабы и заштукатурена. Концы проводки следует вывести в заранее установленные подрозетники. Если планируется установка дополнительного выключателя, то нужно предварительно подвести провода и установить подрозетник.

Возможно, для этого потребуется выполнить дополнительный канал в стене, в который будет уложен провод, и высверлить коронкой отверстие в стене под монтаж подрозетника. Для фиксации этих элементов проводки используется гипс или строительные смеси. Наружная поверхность стены покрывается штукатуркой. При открытой проводке монтаж производится в каналы в соответствии с желаемым расположением узлов схемы.

Подготовительные работы

Для выполнения работы понадобятся инструменты и материалы, ориентировочный перечень которых приведен ниже:

Диэлектрические отвертки с плоским и крестообразным жалом.
Индикаторная отвертка или тестер.
Плоскогубцы и бокорезы с защитными диэлектрическими накладками на ручках.
Изоляционная лента (ПВХ или матерчатая).
Строительный нож для зачистки.
Обжимные клещи для установки медных наконечников (применяются в случае многожильных проводов).
Выключатель.
Электрический провод (если он не установлен ранее в стены).
Маркер или наклейки для обозначения нуля и фазы.

На диэлектрические инструменты должен быть нанесен класс изоляции и величина напряжения пробоя. При монтаже накладного выключателя дополнительно понадобятся:

Дрель или перфоратор (при наличии бетонных стен и перекрытий).
Сверло или бур диаметром 5-6 мм.
Дюбели с размером вставки под диаметр сверла. Стандартное изделие имеет размер 6*40 мм.
Пластиковый кабель-канал.

К подготовке работ следует отнести определение расположения фазного и нулевого проводов. При недостатке опыта рекомендуется заранее составить схему будущего подключения элементов сети.

Для поиска фазы можно попарно соединять диэлектрическими плоскогубцами выходящие к будущему выключателю провода. При соединении фазы и провода от светильника произойдет включение лампы. Для безопасного поиска фазы используется индикаторная отвертка. Жало отвертки прикладывают к проводам, нажимают кнопку измерения и смотрят на индикатор. При наличии фазы индикатор будет светиться. При поиске фазы запрещается касаться металлических частей инструмента.

Технология монтажа проводки

Соединение производят или скруткой с последующей опайкой и изоляцией при помощи защитного колпачка, или на пружинных клеммниках Wago.

При соединении проводки с выключателями сначала подключают фазный провод, а потом проводники, отходящие к потребителям. При соединении контактов выключателя и проводов необходимо обеспечить надежность соединения и отсутствие искрения. При возникновении микродуги происходит нагрев контакта и выгорание поверхностей. При сильном нагреве возможно возгорание выключателя и проводки. Обеспечение плотного контакта важно для любых узлов электропроводки.

Подключение двухклавишного выключателя

После подготовки инструмента и рабочей зоны приступают к непосредственному выполнению работы. Для подключения двойного выключателя на две лампочки потребуется:

Отключить автомат питания на распределительном щитке и проверить отсутствие фазы индикаторной отверткой.
Проверить наличие трех проводов на месте установки (входная фаза и два провода для подачи напряжения к светильникам).
Зачистить концы проводки от изоляции на расстоянии 10-12 мм от конца.
При применении многожильного провода установить на провод наконечник.
Найти на корпусе выключателя отметку входа фазы, он один и отмечен стрелкой, пролитой из пластика на корпусе. Другим вариантом обозначения выступает литера L.
Первым подключается провод фазы. Для этого он вставляется в нижнюю клемму выключателя и плотно поджимается винтом фиксации.
Подсоединить два остальных проводника с верхней стороны устройства. Такое размещение отходящих контактов определяет стандартное положение клавиш выключателя.
Установить корпус выключателя в подрозетник и зафиксировать его положение.
Смонтировать на место декоративную рамку или крышку корпуса и клавиши.
При использовании наружной проводки установить по стенам кабель канал и проложить провод. Сверху канал закрывается штатной крышкой.
Протестировать работу устройства.

Меры безопасности при установке

Главным правилом безопасного монтажа является обесточивание цепей, на которых ведутся работы. Если рубильник отключения фазы расположен на лестничной клетке, то рекомендуется оставить дежурного или закрыть щит на замок. Это необходимо для предотвращения случайного или ошибочного включения фазы кем-либо из соседей.

Выключатели устанавливают на входе в помещение на наружной или внутренней стороне стены, но обязательно со стороны ручки. При этом дверь не должна касаться клавиш. При монтаже электропроводки фаза должна разрываться выключателем. Такое решение позволит безопасно заменять вышедшие из строя приборы электроосвещения без риска поражения электрическим током.

В распределительном щите предусматривается место для устройства защитного отключения электрической цепи при замыкании. Этим устройством может быть автоматический выключатель или общее устройство УЗО, подключаемое на вход силового кабеля в дом или квартиру.

Монтаж электроустановочных изделий следует производить на некоторой высоте от уровня пола. В случае установки выключателя в ванной или душевой его размещают на расстоянии не менее 2400 мм от источника воды.

Советы профессионалов

Профессионалы рекомендуют при монтаже электрических сетей уделять особое внимание сечению провода и материалу, из которого он изготовлен. При подключении двухклавишного выключателя и для монтажа светильников следует применять трехжильный медный провод серии ВВГ или ВВГ-НГ с сечением от 1,5 до 2,5 мм². От применения дешевой алюминиевой продукции лучше отказаться, поскольку она со временем стареет и разрушается.

Все потребители должны подключаться через защитные автоматы. Выключатель может иметь модульную схему, то есть на каждый выход в нем имеется отдельная входная клемма. В таком случае их необходимо соединить перемычками с клеммой, к которой подведен фазный проводник.

Подключаем двухклавишный выключатель света в домашних условиях

Сфер применения двойных выключателей множество. Их обычно подключают к люстрам для того, чтобы получить возможность регулировки интенсивности освещения: включить определенную группу ламп, одну лампу, либо все одновременно. Еще одно распространенное применение: освещение раздельных санузлов либо подключение вытяжки и освещения.

В частных домах выключатель с двумя клавишами часто включает освещение на улице при входе либо внутри в прихожей. Там, где освещение проведено на балкон или лоджию, двойной выключатель также будет уместен, чтобы не устанавливать в помещение 2 отдельных выключателя для каждой зоны. Зонирование помещений при помощи световых или дизайнерских акцентов становится все популярнее, и для реализации подобных задач также часто применяются двойные выключатели.

Выполнить подключение объектов к выключателю с двумя клавишами вполне по плечу среднестатистическому хозяйственному человеку. Для этого не понадобится сверхъестественных знаний и навыков. Все, что необходимо — иметь определенный инвентарь и разобраться во всех этапах работы.

Что необходимо знать перед подключением двойного выключателя света

Сначала необходимо проверить провода, то есть протестировать, какой из них является фазовым. С помощью индикаторной отвертки не составит труда это сделать: при контакте с фазой в отвертке загорится сигнальный светодиод. Пометьте провод, чтобы при выполнении дальнейших операций не перепутать его с нулевым. Перед тем, как начинать установку выключателя, необходимо обезопасить ваш участок работы.
Если речь идет о люстре – следует обесточить провода, выходящие из потолка. Когда тип проводов определен и нанесена маркировка, можно отключить питание (для этого следует воспользоваться соответствующим автоматом в щитке) и приступить к выполнению работ по установке двойного выключателя.

Определитесь заранее и обеспечьте наличие соединительного материала для проводов. Обычно применяются:

самозажимные клеммы;
винтовые зажимы;
колпачки либо изолента для скрученных вручную проводов.

Самый удобный и надежный способ – фиксация самозажимными клеммами. Винтовые зажимы могут со временем ослабевать, а изолента имеет свойство терять эластичность, рассыхаться. Из-за этого надежность соединения может значительно ослабиться со временем. Самозажимные клеммы обеспечат надежное прочное соединение.

Чтобы правильно подключить выключатель к лампочке, необходимо внимательно изучить пошаговую инструкцию как это сделать. После этого можно не только сделать монтаж согласно схеме, но и выявить возможные неисправности.
При обеспечении электромонтажа в помещениях часто возникает вопрос, как проложить кабель с помощью гофрированной трубы. Узнать все советы по выбору гофры и последовательности работ можно здесь.
Для аккуратного выполнения всех операций необходимо иметь следующие инструменты:
2 отвертки — плоскую и крестовую;
монтажный или канцелярский нож либо другое устройство для снятия изоляции;
пассатижи либо бокорезы;
уровень строительный.
Подготовка проводов для корректной установки
В зависимости от типа подключаемого устройства, подготовка проводов может заключаться в различных манипуляциях.

Если выполняется монтаж люстры, где от каждой лампы отходит по 2 провода, подключить ее можно в соответствии со своими предпочтениями. Современная светотехника часто имеет готовые провода, уже соединенные определенным образом. В таком случае для изменения вариантов комбинаций ламп придется разобрать основание светильника. Если для вас это имеет большое значение, обратите внимание на провода еще во время покупки, чтобы избежать неприятных сюрпризов при подключении прибора.
Из установочной коробки обычно выходит три провода. Необходимо, чтобы их длина не превышала 10 см. Этого вполне достаточно для комфортного проведения работ. Если провода длиннее – просто обрежьте их. Далее следует очистить концы этих проводов от изоляции примерно на 1-1.5см и подключить их к соответствующим клеммам выключателя.
Фаза подключается к клемме с маркировкой «L»,а остальные провода — в зависимости от того, какую клавишу выключателя вы хотите задействовать для определенной секции светильника либо отдельных приборов.
Если у вас выключатель модульного типа, то есть состоящий из двух отдельных одноклавишных составляющих, необходимо обеспечить питание обеих его частей. Для этого изготовьте перемычку из небольшого проводка и установите ее между двумя половинами выключателя.
Схема подключения двухклавишного выключателя
Двухклавишный выключатель представляет собой 2 одиночных ключа, собранных в одном корпусе. Нулевой и заземляющий провода подходят к секциям напрямую, а фаза проходит через выключатель. Таким образом, при срабатывании соответствующей клавиши происходит разрыв цепи, то есть фазы, подходящей к определенной секции прибора либо отельному устройству.

Подключение выключателя к распределительной коробке описано выше. Часто бывает непонятно, как выполнить электромонтаж в месте подключения люстры к двойному выключателю. Тут может быть несколько вариантов, в зависимости от того, совпадает ли количество проводов на потолке с количеством проводов, выходящих из люстры.
Простейший вариант: равное количество проводов от потолка и люстры (в основном 2 на 2, или 3 на 3). Тут необходимо просто скрутить соответствующие провода, которые вы предварительно прозвонили и промаркировали. Нулевой провод от потолка соединяете с нулем люстры, а фазный от потолка – с фазой люстры и обязательно с самим выключателем. Монтаж окончен.
В случае, когда из потолка выходит три провода, а у вас на люстре их больше, необходимо заранее распределить пары на секции и подключить каждую из них только к одному из проводов-фаз. Обе группы при этом должны непременно быть соединены с нулевым проводом.
Если же вы обнаружили, что из потолка выходит 4 провода, значит, один из них – заземляющий. Его наличие характерно для современных построек. Если на вашей люстре присутствует аналогичный провод, значит необходимо просто скрутить их между собой. Если же нет, то провод, идущий из потолка, необходимо изолировать. Распознать защитные заземляющие провода можно по характерному желто-зеленому окрасу и маркировке «РЕ».
Возможные неисправности и общие рекомендации к их недопущению
Часто возникающие неисправности – это срабатывание выключателя не таким образом, как вы от него ожидали. Например, при нажатии первой клавиши не срабатывает определенная секция, а при нажатии второй срабатывают все лампы одновременно. То есть, отсутствует распределение светильников на клавиши выключателя.
Еще один вариант: при включении люстры срабатывает только часть ламп, а все не загораются даже при нажатии обеих клавиш выключателя.
Начиная выбором места сборки, размера, и заканчивая соединением всех составных частей по схеме — в этом и заключается секрет, как сделать трансформатор Тесла своими руками. Особое внимание при этом следует уделить мерам предосторожности.
Существует ли возможность подключить трехфазный двигатель в сеть 220 вольт? Эта статья даст возможность разобраться, как работают высокомощные устройства в однофазных сетях.
И наконец, самый печальный вариант: выключатель не срабатывает абсолютно.
Скорее всего, при подключении вы не соблюли соответствие определенных проводов и скрепили их в неправильном порядке. Возможно, вы пренебрегли прозвоном проводов на потолке и в распределительной коробке, и положились лишь на цвета и маркировку. А так делать ни в коем случае нельзя, поскольку при закладке проводки несоблюдение стандартов по маркировке очень распространено. Для того, чтобы найти причину, вам необходимо вернуться к началу монтажа и скрупулезно выполнить все шаги.
Вооружившись индикатором, непременно прозвоните все провода и промаркируйте их. В случае выявления подозрения на неисправность провода, обратитесь к мастерам. Если же с проводкой проблем не наблюдается, заново скрепите согласно схеме промаркированные провода и будьте при этом предельно внимательны.
Таким образом, следует выполнять простые рекомендации, чтобы не столкнуться с проблемами при выполнении работ по электрике:
перед началом работ обязательно нужно отключить электричество на рабочем участке и позаботиться о том, чтобы никто его случайно не включил в самый неподходящий момент;
необходимо всегда действовать согласно инструкции и не пренебрегать глубокой всесторонней подготовкой: проверить и промаркировать проводники, правильно их зачистить и подготовить к последующим операциям;
необходимо вооружиться инструментами, требуется хотя бы минимум приспособлений, иначе не удастся избежать проблем с надежностью и прочностью выполняемых соединений.
Видео по схеме установки двойного выключателя
Для более подробного ознакомления о том, как подключить двухклавишный выключатель, рекомендуем просмотреть видео:
Подключение выключателя с подсветкой. | Для дома, для семьи
Здравствуйте, уважаемые читатели сайта sesaga.ru. В этой статье расскажу Вам, как подключить выключатель с подсветкой. Сразу отмечу, что здесь сложного ничего нет, потому что выключатель с подсветкой подключается так же, как и обычный выключатель. Просто в нем, в отличие от обычного выключателя, добавлен дополнительный наворот – это лампочка подсветки.
Вы должны понять и запомнить, что не имеет значения, выключатель какого производителя Вы собираетесь установить: будь то «MAKEL», «LEZARD», «SIEMENS», или любой другой компании.
Принцип действия у всех выключателей один: контакт замкнулся – свет зажегся, контакт разомкнулся – свет погас. Единственное, чем они могут отличаться, так это дизайном.
Устройство выключателя с подсветкой.
Если снять клавиши выключателя, то в нижней части можно увидеть небольшую неоновую лампу – это и есть подсветка.
Чтобы понять, как она работает, рассмотрим устройство выключателя с подсветкой. И сначала вспомним, как работает двойной выключатель.
Фаза, приходящая на выключатель, подключается на контакт L, а с контактов L1 и L2 уходит на лампы освещения, например, люстру.
Подвижные контакты выключателя замыкают между собой контакты L, L1 и L2:
1. L и L1 -> нажата первая клавиша;
2. L и L2 -> нажата вторая клавиша;
3. L — L1 и L2 -> нажаты обе клавиши.
Теперь понятно, почему нельзя к выключателю одновременно подключать «фазу» и «ноль» — будет короткое замыкание.
Здесь же на выключателе установлена цепь подсветки, состоящая из токоограничивающего резистора и неоновой лампочки. Лампочка и резистор припаяны к контактам L и L1.
Схема подсветки работает следующим образом:
Пока свет выключен, контакты выключателя L и L1 разомкнуты, а значит, неоновая лампочка будет гореть, так как через нить накала лампы на нее приходит напряжение.
При включении света, подвижный контакт выключателя замыкает между собой L и L1, тем самым, исключая цепь подсветки из схемы. Лампа освещения загорается, а подсветка гаснет.
Возникает вопрос. А почему через подсветку не загорается лампа освещения?
Здесь все просто.
Чтобы зажечь неоновую лампу, достаточно небольшого напряжения и силы тока.
В схеме подсветки за это отвечает токоограничивающий резистор, который гасит лишнее напряжение. А вот для лампы освещения этого напряжения и силы тока недостаточно, поэтому она и не загорается.
Когда же выключатель включен, то через его контакты L и L1 фаза напрямую приходит на лампу, минуя цепочку подсветки.
Как установить выключатель.
Чтобы установить выключатель, сначала необходимо снять клавиши.
Пальцем поддеваете выступающий край клавиши, на рисунке стрелка 1, и тянете на себя. Если пальцем не получается, то можно вначале поддеть отверткой, пока не почувствуете, что клавиша тронулась с места.
Сама клавиша, своими штырями 2, входит в отверстия подвижной площадки 3.
Когда обе клавиши будут сняты, подключаете провода к выключателю, как на монтажной схеме ниже.
Теперь Вам осталось вставить его в коробку, и винтами, указанными стрелками, закрепить выключатель.
Ну вот и все. Теперь у Вас не должно возникнуть вопросов, как подключить выключатель с подсветкой.
Удачи!
схема подключения и расключения на 2 и 3 места и инструкция с видео
Двухклавишный проходной выключатель активно используется в жилых домах, квартирах, а также кабинетах, где требуется управление несколькими линиями освещения. Для того чтобы самостоятельно осуществить процедуру монтажа и подсоединения проводов переключателя, нужно определиться с типом электросхемы и методом управления.
Содержание
Открытьполное содержание
[ Скрыть]
Устройство двухклавишного проходного выключателя
Устройство представляет собой два однокнопочных выключателя, заключенных в один корпус, которые работают по принципу переброса контактных элементов. В двухклавишных приборах применяется шесть контактов — два из них входные, а четыре — выходные.
Такой принцип расключения и действия расширяет возможности электросхемы в целом. Обычно она собирается так, чтобы деактивация освещения осуществлялась любой кнопкой. Положение, в котором расположены клавиши проходного устройства, не играет роли. Возможности таких выключателей позволяют реализовать разные электросхемы управления освещением в помещении из нескольких мест. Двухклавишные устройства оснащаются специальными стрелками, предназначенными для активации режима On или Off.
Если в помещении имеется несколько равнозначных точек управления, то однозначно определить положение Вкл/Выкл двухклавишного проходного выключателя не получится. Этим переключатели на две клавиши отличаются от традиционных одноклавишных для потребителя.
Как подключить выключатель для управления с двух мест
Установку переключателя можно осуществить в двух точках здания, чтобы управлять освещением.
Схемы
Два двухкнопочных устройства устанавливаются в различных местах. Они функционируют автономно друг от друга на два направления, выполняя управление разными группами осветительного оборудования.
Электросхема для соединения выключательного устройства из двух мест
Карта расключения контактов электролиний на проходном переключателе
Инструкция
Руководство по монтажу и соединению:
На первом этапе выбираются места для установки двухкнопочных проходных устройств. Если это длинный коридор, то их целесообразно поставить в его начале и в конце. Оптимально устанавливать и подсоединять двухклавишные переключатели в разных концах помещения.
Используя специальное сверло с алмазным или победитовым наконечником, необходимо сделать отверстия для монтажа. Стена может быть бетонной либо кирпичной. Диаметр отверстий составит 7,2 или 8 см в зависимости от размеров корпуса устройства.
Производится монтаж стальных или пластмассовых коробок цилиндрической формы, имеются в виду подрозетники. Если электроцепь внешняя, то корпус осветительного устройства фиксируется на поверхности стены с помощью саморезов и дюбелей. Надо надежно закрепить прибор.
По длине расположения на поверхности стен и потолка производится установка двух групп световых устройств — люстр, бра или обычных светильников. Соединять осветительные приборы с проводами следует по параллельной схеме. Так при неисправности одного светильника не будет затронута работа других устройств, они продолжат функционировать.
Затем от осветительных приборов до распределительного щитка осуществляется укладка электролиний. Для выполнения этой задачи потребуются проводники по две жилы в каждом. В соответствии с требованиями правил электроустановки, для безопасности корпуса осветительных устройств следует заранее заземлить. Для этого световое оборудование имеет специальную клемму, можно уложить трехжильный провод. L — это фаза в красной оплетке, N — ноль в изоляции черного или синего цвета, а заземление — зелено-желтый контакт.
Монтаж распределительного щитка осуществляется посредине расстояния между установленными световыми приборами. С учетом назначения и условий использования, а также предметов интерьера, возможен монтаж коробки с краю.
Устройство двухкнопочного проходного выключателя имеет шесть клемм для соединения с проводкой. От распределительного щитка до переключателя надо проложить 2 трехжильных линии. Для удаления изоляционного слоя, а также соединения кабелей необходимо оставить по 15-20 см на конце проводника.
Всего в распределительный щиток должны зайти семь контактов. Четыре от переключательного устройства, два — от групп осветительных приборов и один — кабель питания. Контактные элементы L и N рекомендуется сделать на участках электроцепей, питающих провода, а также осветительных приборов. Не допускается их подключение в интервалах от переключательного устройства до распределительного щитка, для этого применяются любые провода.
Чтобы определить необходимый проводник, потребуется мультиметр, который заранее настраивается в режим прозвона. Один кабель в щитке будет незадействованным, он расположен от переключателя справа. Его контакты следует заизолировать и оставить в таком состоянии. Кабель будет использоваться в качестве резервного в будущем. Можно сразу соединить его с землей.
Как подключить выключатель для управления с трех мест
Процедуру монтажа и подсоединения проходного переключательного устройства можно осуществить для управления из трех разных точек.
Схема
Подсоединение выключательного оборудования для отключения и включения с трех мест.
Инструкция
Процедура монтажа и подключения производится так:
Производится установка переключательных устройств на стене. Заранее просверливаются отверстия, выполняется фиксация выключателей в подрозетниках.
Процедуру подключения рекомендуется осуществлять непосредственно в распределительном щитке, поскольку соединения электролиний более сложные. Данная схема подразумевает подсоединение 12 контактов.
Производится монтаж двух отдельных групп осветительных приборов — сначала первой, затем второй. К ним подсоединяется провод с рабочим нулевым контактом.
Затем надо выбрать проводник соответствующей длины. Для концевых переключателей потребуется провод, рассчитанный на три жилы с сечением 1,5 мм2. К нему подводится шесть контактных элементов. Если используется двухклавишное перекрестное устройство, то выполняется подключение восьми контактов. Четыре входных и четыре выходных элемента.
Затем к первому проходному двухкнопочному устройству надо подключить фазу, этот контакт идет непосредственно к лампе. Он соединяется с тремя входами на выключательном оборудовании.
В соответствии с электросхемой выполняется соединение элементов непосредственно на переключателе.
Второе проходное устройство будет получать питание от осветительных приборов. Его вход должен идти на свободный контакт осветительного прибора. А два выхода подключаются ко второй паре контактных элементов с четырьмя входами.
Одним из основных шагов при установке переключателей считается правильная маркировка проводников, а также отдельных их жил. Ее рекомендуется осуществлять постепенно, это позволит избежать запутывания при выполнении подключения. Сначала маркируется первый проводник — от одного контактного элемента ко второму и т. д. Даже если назначение электролинии понятно, нельзя пренебрегать ее маркировкой. На всех проводах отмечается приходная фаза и заземление.
Практика показывает, что стандартного распределительного щитка с диаметром 6 см может не хватить для установки этой схемы. В результате возникнут сложности в качественном подключении некоторых контактных элементов. Либо соединительные разъемы не смогут войти в щиток и не позволят его закрыть после подсоединения. Надо заранее купить коробку с большим диаметром или использовать вариант спаренного устройства.
Пользователь Виталий S рассказал о реализации этой задачи и наглядно показал, как ее выполнить в домашних условиях.
Подключение двухклавишного проходного выключателя на две лампочки
Процедура выполняется так:
На поверхности стены необходимо произвести монтаж подрозетников для подключения переключателей. Используя перфоратор со сверлом, делаются соответствующие отверстия. К ним через штробы или специальные коробы производится подводка двух линий с тремя жилами. Можно проложить один кабель, рассчитанный на шесть жил, от распределительного щитка.
На каждое осветительное устройство надо подключить по трехжильному проводнику. Один из них — ноль, второй — заземление, а третий — фаза.
Затем в распределительном щитке фазный контакт должен быть соединен с двумя проводниками первого переключательного устройства. Два выключателя необходимо соединить друг с другом посредством четырех перемычек.
К другому переключательному прибору подсоединяются контактные элементы от осветительных устройств. Вторая линия светового оборудования должна быть закоммутирована с нулевым контактом, который идет от распределительной коробки. При переключении элементов общие электролинии на выключателях будут размыкаться и смыкаться попарно. Это обеспечит активацию и отключение соответствующего осветительного прибора.
Для выполнения задачи подсоединения к двум группам осветительных устройств потребуется большее количество кабелей. К каждому проводнику должно быть подключено шесть жил, поскольку на них нет общей клеммы.
Загрузка …
Видео «Подключение двухклавишного проходного выключателя»
О том, как правильно произвести подключение двойного проходного выключателя света, рассказал канал «ОБО ВСЁМ Это интересно».
Розетки и переключатели | Традиционные, современные и сделанные на заказ розетки и выключатели для вашего дома, офиса или гостиницы
Быстрый поиск — Популярные варианты отделки и стили
Отделка Античная латуньЧерныйМедьСтарая бронзаПолированная латуньПолированный хромПолированная медьСатиновый хромСатиновый никельНержавеющая стальБелый
Продукция Напольная розеткаИнтеллектуальный диммер (2-позиционный) Светодиодный диммерПереключатель светаПодъемная розетка с зарядкой от USBПереключатель с переключателемРазъем
Выбирайте из широкого ассортимента выключателей света, одинарных и двойных розеток, диммеров, антенных розеток, телефонных розеток, ответвлений с предохранителями и многого другого. Просто начните с выбора отделки …

Нужны большие розетки и переключатели?
Наш ассортимент розеток и выключателей большого размера идеально подходит, когда вам нужно еще немного. От 95 мм и выше. Просто заменяет стандартную фурнитуру, поэтому никаких специальных работ не требуется.
Посмотреть все розетки и переключатели большого диапазона>

Серия розеток и переключателей Studio
Характерная ромбовидная накатка на элементах управления, отделка цельной металлической деталью в виде монет на винтах, делают переключатели и диммеры Studio изысканным выбором для вашего дома и офиса.
Узнайте больше о The Studio Range.
Квадратные розетки и выключатели без винтов
Гладкая, чистая конструкция с четкими квадратными углами и низким профилем делает линейку розеток и выключателей Screwless Square одной из самых умных из доступных на рынке. Они просто потрясающе выглядят.
См. Линейку безвинтовых квадратов.

Сделайте электричество в вашем доме умным
Интеллектуально управляйте всем освещением, штепсельными розетками и отоплением в вашем доме с помощью Lightwave RF.
Узнайте о преимуществах умного дома Lightwave и преимуществах использования Lightwave.
Работает с
См. Розетки и диммеры серии Lightwave Smart.

Другие идеи отделки розеток и выключателей
Не ограничивайтесь полированным хромом или латуни, вдохновляйтесь некоторыми из наших прекрасных отделок ниже — просто нажмите на образец, чтобы увидеть стили розеток и переключателей в этой отделке.
Бронза — некоторые из наших красивых и тонких бронзовых отделок розетки и выключателя
Pewter & Old Metals — красота металла и идеальное решение для старинной собственности.
Coppers — потрясающая медь с современной и традиционной отделкой
Необычная отделка — чтобы добавить немного другой

Розетки напольные
Напольные розетки, соответствующие вашему стилю интерьера, с 16 вариантами отделки на выбор. Не удалось найти совпадение, значит, у нас есть версия для окраски, поэтому вы можете точно подобрать краску в своей комнате.
Кроме того, теперь у нас также есть розетки для пола, которые можно вставить в розетку, и крышка закрывается, оставляя выход кабеля.Или выберите из нашего ассортимента древесного шпона, который будет гармонировать с вашим деревянным полом.
Посмотреть линейки розеток>

Ретро-индустриальный
Традиционно отлитые, эти розетки и выключатели отражают современность прошлого как дань ретрофутуризму.
Изготовлены вручную из переработанных металлов, каждый из которых сам по себе является произведением искусства. Очень стимпанк.
Посмотреть ретро-индустриальные диапазоны>

RetroTouch, определяемый дизайном
Розетки и выключатели
RetroTouch идеально подходят для тех, кто ищет доступный и стильный способ отделки дома, офиса или гостиницы.Они современные, изысканные, британский дизайн и придают особый шарм завершению дизайнерского образа интерьера.
Уникальный дизайн выключателей света умело сочетает в себе новейшие технологии с тщательно продуманным внешним видом. Каждый блок оснащен стеклянными панелями различных привлекательных дизайнов, которые подходят как для современного, ультрасовременного, так и для классического интерьера. Узнайте больше и посмотрите полный ассортимент>

Будьте в форме!
Ищете что-то немного другое? Не ищите ничего, кроме нашего ассортимента розеток и выключателей определенной формы.Эти культовые тарелки доступны в дизайне круглого диска или овала и доступны в 6 различных вариантах отделки.
Уникальная форма этих тарелок, несомненно, привлечет внимание и создаст креативную формулировку для улучшения вашего интерьера. Эти фасонные пластины подходят к существующей настенной коробке, поэтому их легко и быстро установить.
Диапазон форм просмотра.

Не в Великобритании?
Если вам нужны розетки и выключатели стандарта Великобритании и вы не живете в Великобритании, мы можем помочь.
Все, что вам нужно сделать, это связаться — по электронной почте, в чате или по телефону — и мы будем рады помочь вам найти идеальные розетки и выключатели.
Клиенты выбирают розетки и выключатели в Дубае, на Мальте, на Карибах, на Кипре, в Бахрейне, Малайзии и других странах.
Почему розетки и переключатели?
Выберите из более чем 80000 розеток и выключателей
Традиционный и современный дизайн
Множество уникальных дизайнов пластин на выбор
Изготовлено в соответствии с высшими стандартами Великобритании
Износостойкая, долговечная, превосходная отделка
Многослойные лаки для длительной защиты
Каждый продукт собран вручную и упакован в индивидуальную коробку
Более 98% нашей продукции разрабатываются и производятся в Великобритании
Используйте меню выше, чтобы выбрать отделку от популярных хромированных и латунных материалов до розеток и переключателей в диапазонах бронзы, черного, белого, деревянного, двойного и прозрачного акрила.

Одноканальный двухпозиционный переключатель и многопозиционный переключатель
Переключатель — это электрическое устройство, которое контролирует протекание тока в цепи. Каждое электронное и электрическое приложение использует по крайней мере один переключатель для включения и выключения устройства. Переключатели далее подразделяются на два типа: электрические переключатели и механические переключатели. Односторонний (однополюсный), двусторонний (двухполюсный) — это два типа электрического переключателя. Двусторонний переключатель используется для включения / выключения света, вентилятора из двух разных мест.В этой статье обсуждается функция подключения двустороннего переключателя, работа и принципиальная схема.
Что такое двусторонний переключатель?
Двусторонний (двухполюсный) переключатель используется для включения и выключения света из двух разных мест, а переключатель в основном используется на лестницах, в комнатах с двумя входами. Этот тип переключателя обычно используется в некоторых домашних системах электропроводки и в промышленных приложениях.

Подключение двухпозиционного переключателя
COM, L ₁ и L ₂ — это три клеммы двустороннего переключателя.Клеммы L1 обоих переключателей подключены к фазе, а клеммы L2 обоих переключателей, подключенных к одному концу клеммы лампы и другому концу клеммы лампы, подключены к нейтрали источника переменного тока. Схема подключения трехпроводного двухпозиционного переключателя показана на рисунке ниже.
Подключение трехпроводного двухпозиционного переключателя
Конфигурация подключения трехпроводного двухпозиционного переключателя с точки зрения цифровой электроники аналогична вентилю EX-OR.
2
С.НЕТ Переключатель 1 COM Переключатель 2 COM Свет
1
L ₁ L ₁ L ₂ Вкл. L ₂
ВЫКЛ
Индикатор не горит, когда клеммы COM обоих переключателей соединены с клеммами L ₁ или L2.Индикатор горит, когда первая клемма COM переключателя подключена к клемме L ₁, а вторая клемма COM переключателя подключена к клемме L ₂. Точно так же свет горит, когда первая клемма COM переключателя подключена к клемме L ₂, а вторая клемма COM переключателя подключена к клемме L ₁. Это функция подключения двухпозиционного переключателя.
Двухпозиционный переключатель, вид спереди и сзади, показан на рисунке ниже.

Двухпозиционный переключатель, вид спереди и сзади
Альтернативный метод подключения двухпозиционного переключателя
Двухпроводной двухпозиционный переключатель обычно используется в некоторых промышленных установках и в старых домах. Первая клемма COM переключателя подключена к фазе, а вторая клемма COM переключателя подключена к одному концу лампы, а другой конец лампы подключен к нейтральному источнику переменного тока. Клеммы L ₁ и L ₂ обоих переключателей соединены вместе.Двухпроводной двухпозиционный переключатель показан на рисунке ниже.
Двухпроводный переключатель с двухпроводным управлением
Эта конфигурация аналогична вентилю EX-NOR в цифровой электронике.
S.NO Переключатель 1 COM Переключатель 2 COM Свет
1
_{_{_{_ВКЛ}}}
2
L ₁ L ₂ ВЫКЛ
3
L ₂
L9 4 L ₂ L ₂
ВКЛ
Индикатор горит, когда клемма COM обоих переключателей соединена с клеммами L ₁ или L2.Индикатор не горит, когда первая клемма COM переключателя подключена к клемме L ₁, а вторая клемма COM переключателя подключена к клемме L ₂. Точно так же свет не горит, когда первая клемма COM переключателя подключена к клемме L ₂, а вторая клемма COM переключателя подключена к клемме L ₁.
На приведенной выше схематической диаграмме индикатор выключен, но он включается при переключении переключателя.
Подключение двухпозиционного переключателя с одной группой
Двухпозиционный переключатель с одной группой используется, когда два переключателя управляют одной лампочкой. Схемы одноканального двухпозиционного переключателя показаны ниже.
Двухсторонний переключатель с одной группой
Рис. (A) — механизм двустороннего переключателя света, рис. (B) — лицевая сторона переключателя с одной группой и рис (c) — двухсторонний переключатель освещения с одной группой. Переключатель включен, когда клеммы COM и L ₁ подключены, и выключен, когда подключены клеммы COM и L ₂.
Многопозиционная коммутация
Существует три типа цепей: разомкнутая цепь, замкнутая цепь и короткое замыкание. Когда переключатель находится в выключенном положении, цепь называется разомкнутой. Терминология, относящаяся к переключателям, различается в США и Великобритании. В Великобритании они относятся к двухстороннему переключателю и перекрестному переключателю. В США они относятся к трехпозиционному переключателю и четырехпозиционному переключателю. Терминология США, использованная в этом объяснении. Начнем с основной идеи выключателя света в электрической цепи.Основные схемы включения и выключения света показаны на рисунке ниже.
Основные схемы включения и выключения света
Допустим, у вас есть два разных входа в комнату. Теперь вам нужны разные типы переключателей, называемые трехпозиционными переключателями, вероятно, потому, что они имеют три контакта. Между двумя переключателями две линии называются путешественниками. Итак, теперь вы можете включать и выключать свет первым переключателем и то же самое для второго переключателя, или вы можете включать свет первым переключателем и выключать вторым переключателем.
Четырехпозиционный переключатель обычно используется для управления светом из более чем двух разных мест, и это просто перекрестный переключатель или перекрестный переключатель, который имеет два состояния. Этот переключатель устанавливается между двумя другими переключателями и переключает активного путешественника. Это означает, что любой переключатель включает или выключает свет, с этой концепцией вы можете добавить бесконечный четырехпозиционный переключатель в схему. Многостороннее переключение показано на рисунке ниже.
Многопозиционная коммутация
Двухпозиционные переключатели
Стоимость некоторых двусторонних переключателей показана в таблице ниже
Белый 90 168 Двухпозиционный электрический переключатель Arcitech
S.НЕТ
Двухсторонний Переключатели Марка Ток Напряжение
Стоимость

16 ампер 230 В Rs 146 шт.
3
Модульный переключатель Affonso AFFONSO 10 А 240 В Rs 18 / шт. V Rs 17 / Шт
5
ARCITECH 6 А 220 В Rs 63 / шт.
Меры предосторожности для безопасного использования
Некоторые меры предосторожности для переключателей показаны ниже
отключите источник питания переменного тока перед подключением, установкой и снятием переключателя, в противном случае переключатель может сгореть
Не выполняйте электромонтаж, когда питание подается на переключатель, в противном случае может произойти поражение электрическим током
Не используйте переключатели в атмосфера, содержащая горючие или взрывоопасные газы
В этой статье, что такое разводка двухпозиционного переключателя, однонаправленная разводка двухпозиционного переключателя, многоходовое переключение с принципиальными схемами, альтернативный метод двустороннего переключателя и основные схемы Включение и выключение света обсуждаются.Вот вам вопрос, как работает двухполюсный переключатель двойного хода?
Определение проводов на вашем старом коммутаторе — отличная поддержка
Рассмотрение того, как подключен ваш существующий выключатель света, может помочь вам определить, какой провод находится в вашей настенной коробке. После того, как вы определили свои провода, установка Brilliant Control станет намного проще.
Мы взяли часть работы за вас и рассмотрели некоторые из наиболее распространенных выключателей света. Мы пометили провода на рисунках ниже, чтобы облегчить процесс идентификации.
Во-первых, вот несколько терминов, которые помогут вам на этом пути:
Общая клемма: При установке Brilliant отверстие для общего провода — это то место, где вы вставляете провод «Линия» или «Нагрузка» в основание Brilliant. Brilliant может автоматически определять, какой из проводов является «линией», а какой — «нагрузкой», поэтому не имеет значения, какой из этих двух проводов вы вставляете в отверстие для общего провода.
Заземляющий провод: Этот провод зеленого или неизолированного медного цвета и может быть подключен к вашему старому коммутатору, а может и не быть.Если он не прикреплен к вашему старому переключателю, он может быть собран вместе в связке в задней части настенной коробки. Этот провод необходим для установки Brilliant и необходим для обеспечения безопасности. Он устанавливается в отверстие для провода, помеченное символом заземления (показано ниже).
Линейный провод: Это провод, который обеспечивает питание 120 В для вашего коммутатора от энергокомпании. Обычно это черный провод. Brilliant Control может автоматически определять, какой из проводов является «линией», а какой — «нагрузкой», поэтому они могут быть взаимозаменяемыми при установке в однополюсной конфигурации.В трехполюсной конфигурации провод «Line» должен быть подключен к клемме «Common» на Brilliant Control.
Провод нагрузки: Это провод, который соединяет ваш выключатель с лампочкой или другой «нагрузкой» (например, вентилятором или другим устройством). Он также обычно черный. Brilliant Control может автоматически определять, какой из проводов является «линией», а какой — «нагрузкой», поэтому они могут быть взаимозаменяемыми при установке в однополюсной конфигурации. В трехполюсной конфигурации провод «Нагрузка» должен быть подключен к клемме «L1» Brilliant Control.Вы можете узнать больше о многосторонних конфигурациях, прочитав эти две статьи поддержки.
Настройка нескольких Brilliant Controls в многосторонней конфигурации
Установка Brilliant Control в трех- и четырехпозиционной конфигурации
Нейтральный провод: Обычно подключается только в том случае, если ваш старый переключатель является интеллектуальным переключателем или некоторыми диммерными переключателями. Обычно это белый провод. Если он не подключен к вашему старому коммутатору, поищите пучок белых проводов, связанных вместе в задней части настенной коробки.Для установки Brilliant Control требуется нейтральный провод. Чтобы узнать больше о нейтральном проводе, вы можете ознакомиться с этой статьей поддержки здесь.
Дорожные провода: Эти провода предназначены только для многоходовых конфигураций и всегда идут парами. Часто это красные или черные провода. Они подключают Brilliant Control к другому многопозиционному переключателю. Чтобы узнать больше о многонаправленных конфигурациях, ознакомьтесь со статьями поддержки выше в разделе «Нагрузка на провод». При установке Brilliant Control в 3-сторонней конфигурации бегунки будут вставлены в отверстия для проводов, обозначенные «L1» и «L2».
Теперь, когда вы знакомы с некоторыми из проводов, которые вы будете идентифицировать, вы можете определить, какой провод какой из них, в зависимости от типа установленного вами коммутатора. Вот несколько изображений обычных выключателей света и расположения различных типов проводов.
Тип переключателя Изображение 1 Изображение 2
Lutron Maestro
3-ходовая модель и конфигурация
Lutron Diva
3-ходовая модель и конфигурация
Рокер Lutron
3-ходовая модель и конфигурация
LeGrand
3-ходовая модель и конфигурация
Рокер Lutron
4-ходовая модель и конфигурация
Интеллектуальный коммутатор
В доме есть электрики? 4 провода vs.3-проводной выключатель света путаница
Это не тот же самый (не разнорабочий), который у вас был, установить умягчитель воды? LOL
Скажите парню, чтобы он прочитал схему подключения!
Привет, Ларри, это сын Тима, что касается электрической схемы. Я электрик, и эта цена за то, что вы указали, является правильной .. Звучит безумно, но средняя цена за час для электрика или за установленное устройство может быть где угодно. выше 100 $ в нашем районе … Это могло бы быть довольно подробно, но я сделаю его как можно короче.. Новое устройство, которое вы устанавливаете, требует, чтобы все 4 провода были подключены для правильной работы .. то, что вам нужно на вашем коммутаторе, — это горячий провод (идущий от панели и должен быть черным или красным проводом в однофазном доме, это может быть синий если у вас 3 фазы), ножка переключателя (идет к свету и может быть любого цвета, но обычно оранжевого, розового, пурпурного и т. д.), нейтраль (должна быть белой, но не обязательно) и провод заземления (должен быть зеленым) . Я имею в виду то, как мы делаем это в профсоюзе и с помощью кода из-за безопасности для потребителя и следующего специалиста, которому, возможно, придется его обслуживать.Что вам нужно сделать в соответствии со схемой переключателя, так это взять постоянный горячий провод и подключить его к черному проводу. Ножка переключателя (провод, идущий к свету) соедините его с красным на переключателе. Вот где это может быть сложно … Вашим обычным тумблерам не требуется нейтраль, потому что она не действует как нагрузка, а просто включает / выключает мощность. Поскольку новый переключатель представляет собой таймер, он теперь работает как нагрузка и требует нейтрали. Надеюсь, они установили нейтраль (надеюсь, белый цвет) в эту распределительную коробку.Если это так, все, что вам нужно сделать, это связать белый провод от переключателя с нейтралью на переключателе. Если нет достаточного количества провода, чтобы сделать сращивание на стороне коробки (по крайней мере, 6 дюймов), я бы взял электрика. Если ваш дом подключен к трубопроводу, то не так уж сложно получить там нейтраль. Если это romex это может быть небольшой проблемой, и я настоятельно рекомендую заплатить электрику, это того стоит. Если вам понадобится дополнительная помощь, мой отец скажет ему в личку, и он схватит меня и свяжется с вами как можно скорее.Надеюсь, это поможет, Брэндон
Fix-It Chick: Подключите выключатель к существующей розетке | Новости, спорт, работа
Когда дело доходит до электрических проектов, подключить выключатель к розетке — довольно простой проект.
Шаг 1: Установите коробку для нового электрического выключателя и проложите красный, белый, зеленый и черный провод 12 или 14 калибра от существующей розетки к новой распределительной коробке. Зачистите концы новых проводов.
Shutterstock Фото
Шаг 2: В распределительной коробке подключите зеленый провод к винту заземления на переключателе.Подсоедините черный провод к золотому винту, а красный провод к серебряному винту. Используйте проволочную гайку, чтобы закрыть свободный конец белого провода.
Шаг 3: Используйте автоматический выключатель или предохранитель в электрической панели, чтобы отключить подачу питания к розетке, к которой будет подключен выключатель.
Шаг 4: Снимите пластину крышки розетки, отвинтите крепежные винты розетки и вытащите розетку из электрического блока.
Шаг 5: С помощью датчика напряжения убедитесь, что в розетке нет питания.
Шаг 6: Снова включите источник питания и используйте датчик напряжения, чтобы определить горячий и нейтральный провода, подключенные к розетке.
Шаг 7: Снова выключите источник питания и отсоедините зеленый провод заземления, черный провод под напряжением и белый нейтральный провод от розетки.
Шаг 8: Отрежьте две короткие перемычки. Присоедините одну перемычку к винту заземления розетки. Другой конец перемычки скрутите в гайку с зеленым проводом, идущим от переключателя, и отсоединенным проводом заземления.
Шаг 9: Присоедините вторую перемычку к одному из серебряных винтов на розетке. Другой конец скрутите в гайку с белым проводом, идущим от переключателя, и отсоединенным нейтральным проводом.
Шаг 10: Скрутите отключенный горячий провод от розетки и красный провод, идущий от переключателя, в гайку.
Шаг 11: Присоедините черный провод, идущий от переключателя, к одному из золотых винтов на розетке.
Шаг 12: Плотно оберните каждую гайку изолентой.Оберните полоску изоленты по краям розетки и выключателя, чтобы изолировать их проводные соединения.
Шаг 13:
Осторожно нажмите на розетку и переключите в соответствующие коробки. Включите питание и перед установкой заглушек убедитесь, что все работает правильно.
— с Линдой Коттин можно связаться по адресу [email protected].
Установка многоходовых цепей — Insteon
In Box 1
Шаг 1: Подключите неизолированный медный провод SwitchLinc к земле
Шаг 2: Подключите белый провод SwitchLinc к нейтрали
Шаг 3: Заглушите красный провод SwitchLinc
Шаг 4: Подключите Подключите черный провод к линии плюс один бегунок (желательно черный) и отметьте цвет путевого устройства, которое вы используете, так как он будет передавать линейное напряжение в блок 2.Это обеспечит питание других коммутаторов Insteon.
Шаг 5: Закройте неиспользованный путевой трос.
In Box 2
Шаг 1: Подключите неизолированный медный провод SwitchLinc к земле
Шаг 2: Подключите белый провод SwitchLinc к нейтрали
Шаг 3: Крышка красного провода SwitchLinc
Шаг 4: Подключите черный провод SwitchLinc к дорожке того же цвета от Ящик 1, который вы подключили к линии вместе с путевыми проводами того же цвета, ведущими к ящику 3.
Шаг 5: Закройте последний неиспользованный бегущий провод (и)
В ящике 3 (нагрузка)
Шаг 1: Подключите неизолированную медь SwitchLinc провод к заземлению
Шаг 2: Подключите белый провод SwitchLinc к нейтрали
Шаг 3: Подключите красный провод SwitchLinc к нагрузке
Шаг 4: Подключите черный провод SwitchLinc к линейному трактору из Коробки 2 (Линия проходит из Коробки 1 через 2 в 3, обычно черный)
Шаг 5: Закройте неиспользуемый бегунок
Шаг 6: Со светодиодами слева аккуратно поместите SwitchLincs в настенные коробки и прикрутите его на место
Шаг 7: Включите питание
SwitchLincs и подключите загрузка включится
Шаг 8: Добавьте все SwitchLincs в группу.См. «Группы».
Шаг 9: Убедитесь, что все SwitchLincs работают должным образом, включив и выключив каждый из них.
Все SwitchLincs и подключенная нагрузка останутся синхронизированными.
(3-сторонняя связь)

Устройства в группе остаются синхронизированными. Каждое устройство в группе является одновременно контроллером и ответчиком для всех других устройств. Наиболее распространенным примером группы является схема с двумя переключателями (называемая трехпозиционной схемой).
Пример группы для «виртуальной» трехходовой цепи с SwitchLinc «A» и SwitchLinc «B»:
Шаг 1: Включите оба A и B
Шаг 2: Нажмите и удерживайте кнопку Set A, пока она не появится. звуковые сигналы
Светодиод A начнет мигать

Шаг 3: Нажмите и удерживайте кнопку Set B, пока она не издаст двойной звуковой сигнал
A издаст двойной звуковой сигнал, и его светодиод перестанет мигать (A — это теперь контроллер B).

Шаг 4: Когда оба переключателя все еще включены, нажмите и удерживайте кнопку Set B, пока не прозвучит звуковой сигнал
Светодиод B начнет мигать

Шаг 5: Нажмите и удерживайте кнопку Set A, пока она не удвоится -beeps
B издаст двойной звуковой сигнал, и его светодиод перестанет мигать (B теперь является контроллером A)

Шаг 6: Проверьте, включив и выключив нагрузку с A, а затем с B
Нагрузка (и) и светодиоды A и B будут оставаться синхронизированными
(многосторонняя связь)

Пример группы для «виртуальной» 3-проводной цепи с SwitchLinc “ A, »SwitchLinc« B »и Switchlinc« C »:
Шаг 1: Включите A, B и C на
Шаг 2: Нажмите и удерживайте кнопку Set A, пока она не издаст звуковой сигнал
Загорится светодиодный индикатор A. мигает

Шаг 3 : Нажмите кнопку настройки A один (1) раз.Он подаст один звуковой сигнал.
Светодиод A начинает мигать дважды

Шаг 4: Нажмите и удерживайте кнопку Set B, пока она не издаст двойной звуковой сигнал
A издаст двойной звуковой сигнал, а его светодиод продолжит мигать (A теперь контролирует B).

Шаг 5: Нажмите и удерживайте кнопку настройки C, пока не прозвучит двойной звуковой сигнал.
A издаст двойной звуковой сигнал, а его светодиод будет продолжать мигать (A теперь является контроллером C).

Шаг 6: Нажмите кнопку настройки на A, чтобы выйти из режима связывания.
Шаг 7: Нажмите и удерживайте кнопку Set B, пока не раздастся звуковой сигнал
Индикатор B начнет мигать

Шаг 8: Нажмите кнопку настройки B один (1) раз. Он подаст один звуковой сигнал.
Светодиод B начинает мигать дважды

Шаг 8: Нажмите и удерживайте кнопку настройки A, пока она не издаст двойной звуковой сигнал
B издаст двойной звуковой сигнал, а его светодиод продолжит мигать (B теперь является контроллером A).

Шаг 9: Нажмите и удерживайте кнопку настройки C, пока не прозвучит двойной звуковой сигнал.
B издаст двойной звуковой сигнал, а его светодиод будет продолжать мигать (B теперь является контроллером C).

Шаг 10. Нажмите кнопку настройки на B, чтобы выйти из режима связывания.
Шаг 11: Нажмите и удерживайте кнопку Set C, пока не раздастся звуковой сигнал.
Светодиод C начнет мигать

Шаг 12: Нажмите кнопку настройки C. один (1) раз.Он подаст один звуковой сигнал.
Светодиодный индикатор C начинает мигать дважды

Шаг 13: Нажмите и удерживайте кнопку настройки A, пока она не издаст двойной звуковой сигнал
C издаст двойной звуковой сигнал, а его светодиод продолжит мигать (C теперь является контроллером A).

Шаг 14: Нажмите и удерживайте кнопку настройки B, пока не прозвучит двойной звуковой сигнал.
C издаст двойной звуковой сигнал, а его светодиод будет продолжать мигать (C теперь контроллер B).

Шаг 15: Нажмите кнопку настройки на C, чтобы выйти из режима связывания.
Проверьте работу, протестировав каждый коммутатор, чтобы убедиться, что все они управляют и реагируют друг на друга.
Устранение неисправностей неисправного переключателя света
У вас дома есть выключатель света, который не работает должным образом? Если у вас есть отвертка, тестер напряжения, изолированные плоскогубцы и разъем для проводов, вы можете устранить неисправность переключателя света, чтобы определить проблему и, при необходимости, заменить переключатель.Выключатели света недороги, и их замена занимает совсем немного времени.
Соблюдайте осторожность при работе с выключателями света, они могут быть очень опасными. Если вам неудобно работать с электричеством, обратитесь к профессиональному электрику. Никогда не работайте с электрическими розетками, выключателями или приспособлениями, если вы не разбираетесь в электрических схемах и базовой домашней электропроводке.
У выключателя света есть мелкие детали, полностью заключенные в пластиковый корпус, поэтому, если выключатель неисправен, лучшим вариантом будет его замена.Но перед тем, как заменить его, необходимо определить, неисправен ли выключатель света или проблема в проводке.
Диагностика неисправностей переключателя света
Если выключатель света вообще не работает, возможно, в цепи нет питания. Убедитесь, что выключатель в вашей коробке выключателя включен, и определите, есть ли другие отключенные розетки, а также включите их. Это простейшее решение, которое вы можете попробовать в первую очередь, чтобы решить проблему.Если все прошло проверку, возможно, у вас неисправный переключатель или неисправная проводка в соединении.
Если свет мигал, возможно, вам нужно пойти немного дальше. Проблема может заключаться в ненадежном соединении или отключении розетки в той же цепи. Первое, что вам нужно сделать, это выключить питание переключателя, прежде чем брать его в руки.
Убедившись, что прерыватель выключен, снимите крышку и открутите переключатель. С помощью изолированных плоскогубцев вытащите выключатель из электрической коробки, следя за тем, чтобы ваши руки, инструменты и другие предметы не касались клемм.
Используйте тестер напряжения, чтобы проверить, получают ли клеммы питание. Во-первых, убедитесь, что ваш тестер напряжения работает, вставив провода в исправную розетку, чтобы убедиться, что он получает показания. Если он работает, проверьте переключатель, прикоснувшись проводом от измерителя напряжения к зеленому винту заземления, а другим проводом — к латунной клемме. Если свет не горит или счетчик показывает ноль, переместите провод к другому латунному выводу. Если вы по-прежнему не получаете показания, можете обращаться с переключателем.
Потяните за черные провода, идущие от переключателя, чтобы определить, плотно ли они подключены. Если один из них не закреплен, затяните его клеммный винт до фиксации. Затем вверните выключатель обратно в электрическую коробку и включите прерыватель, чтобы проверить его. Если свет работает, прикрутите крышку на место, и все готово.
ПРИМЕЧАНИЕ: Если провода действительно были ослаблены, осмотрите переключатель, чтобы определить, есть ли на нем признаки расплавленного пластика. В этом случае вам также необходимо заменить переключатель, так как он был поврежден электрической дугой.
Если ни один из черных проводов не отсоединился, выполните действия, чтобы снова отключить питание коммутатора. Затем отсоедините оба провода от переключателя, скрутите их плоскогубцами и прикрутите соединитель. Включите прерыватель, и если теперь загорится индикатор, вероятно, у вас неисправный переключатель, и вам нужно его заменить.
Если свет по-прежнему мигает или не загорается при обходе переключателя, проблема может заключаться в слабом соединении где-то еще в цепи, и вам придется либо провести дальнейшее исследование, где светильник подключается к цепи, либо позвонить эксперт диагностирует проблему.
No related posts.

С.НЕТ	Переключатель 1 COM	Переключатель 2 COM	Свет
1	L ₁					L ₁	L ₂	Вкл.	L ₂	ВЫКЛ

S.NO	Переключатель 1 COM	Переключатель 2 COM	Свет
1	_{_{_{_ВКЛ}}}
2	L ₁	L ₂	ВЫКЛ
3	L ₂	L9	4	L ₂	L ₂	ВКЛ

S.НЕТ	Двухсторонний Переключатели	Марка	Ток	Напряжение	Стоимость
16 ампер	230 В	Rs 146 шт. 3	Модульный переключатель Affonso	AFFONSO	10 А	240 В	Rs 18 / шт. V	Rs 17 / Шт
5	ARCITECH	6 А	220 В	Rs 63 / шт.

Тип переключателя	Изображение 1	Изображение 2
Lutron Maestro 3-ходовая модель и конфигурация
Lutron Diva 3-ходовая модель и конфигурация
Рокер Lutron 3-ходовая модель и конфигурация
LeGrand 3-ходовая модель и конфигурация
Рокер Lutron 4-ходовая модель и конфигурация
Интеллектуальный коммутатор

Выключатель Simon 15 Белый двухклавишный проходной Без рамки 1591397-030

Переключатель 2-клавишный, 16А 250В. Цвет Белый; Серия Simon 15; Производитель Simon

Особенности модели:

Технические характеристики:

Розетки и выключатели Simon 15, преимущества:

Узнать больше о серии Simon 15 : http://simon15.ru/gallery

Как подключить переключатель своими руками: описание действий и советы

Что такое проходной выключатель и зачем он нужен: подробный обзор

Как установить проходной выключатель: этапы работы

Как установить переключатель в подрозетник

Как установить контакты проходного выключателя в монтажной коробке

Распространенные ошибки при монтаже переключателя

Ограничения в использовании проходных выключателей

Как подключить двухклавишный выключатель к двухжильному проводу

Схема подключения

Технология монтажа проводки

Способы присоединения проводов к выключателю

Пошаговая инструкция по подключению двухклавишного выключателя

Соединение проводов в монтажной коробке

Схема подключения двойного выключателя на две лампочки

Как подключить двойной выключатель на две лампочки?

Конструкция и принцип действия двухклавишного выключателя

Схема подключения двухклавишного выключателя на две лампочки

Монтаж

Подготовительные работы

Технология монтажа проводки

Подключение двухклавишного выключателя

Меры безопасности при установке

Советы профессионалов

Подключаем двухклавишный выключатель света в домашних условиях

Что необходимо знать перед подключением двойного выключателя света

Подготовка проводов для корректной установки

Схема подключения двухклавишного выключателя

Возможные неисправности и общие рекомендации к их недопущению

Видео по схеме установки двойного выключателя

Подключение выключателя с подсветкой. | Для дома, для семьи

Устройство выключателя с подсветкой.

Схема подсветки работает следующим образом:

Как установить выключатель.

схема подключения и расключения на 2 и 3 места и инструкция с видео

Устройство двухклавишного проходного выключателя

Как подключить выключатель для управления с двух мест

Схемы

Инструкция

Как подключить выключатель для управления с трех мест

Схема

Инструкция

Подключение двухклавишного проходного выключателя на две лампочки

Видео «Подключение двухклавишного проходного выключателя»

Розетки и переключатели | Традиционные, современные и сделанные на заказ розетки и выключатели для вашего дома, офиса или гостиницы

Нужны большие розетки и переключатели?

Серия розеток и переключателей Studio

Сделайте электричество в вашем доме умным

Другие идеи отделки розеток и выключателей

Розетки напольные

Ретро-индустриальный

RetroTouch, определяемый дизайном

Будьте в форме!

Не в Великобритании?

Одноканальный двухпозиционный переключатель и многопозиционный переключатель

Что такое двусторонний переключатель?

Подключение двухпозиционного переключателя

Подключение двухпозиционного переключателя с одной группой

Многопозиционная коммутация

Двухпозиционные переключатели

Меры предосторожности для безопасного использования

Определение проводов на вашем старом коммутаторе — отличная поддержка

В доме есть электрики? 4 провода vs.3-проводной выключатель света путаница

Fix-It Chick: Подключите выключатель к существующей розетке | Новости, спорт, работа

Установка многоходовых цепей — Insteon

(3-сторонняя связь)

(многосторонняя связь)

Устранение неисправностей неисправного переключателя света

Диагностика неисправностей переключателя света

Добавить комментарий Отменить ответ
