1. фотореле со встроенным фотоэлементом;
2. фотореле с внешним фотоэлементом;

Безусловно, у каждого из данных типов датчиков есть свои плюсы и минусы. К примеру, фотореле со встроенным датчиком является полноценным прибором, который сразу после подключения готов к работе. Плюсом также является простая схема подключения. Однако минус данного датчика в том, что он является достаточно громоздким и требует фиксации на специально кронштейне.

Фотореле с внешним датчиком, напротив является миниатюрным и едва заметным. Основа, -корпус с контактором, который обычно прячется в электрощите на DIN рейке, а уже к нему подключается внешний датчик, размеры которого крайне малы и сам датчик может быть установлен так, что никто и не догадается, что он у Вас есть. Минусом данного типа датчиков является то, что как правило проводники на фотоэлемент необходимо удлинять, да и схема является немногим тяжелее, чем при подключении фотореле со встроенным датчиком. Основной плюс такого типа датчиков, что их выпускают ведущие бренды. Есть возможность подобрать действительно качественный и надёжный датчик.

Как подключить датчик света. Схема подключения.

Схема подключения фотореле со встроенным датчиком полностью повторяет схему подключения трёхпроводного датчика движения. Аналогично, на вход датчика также подаётся 230 В. Фаза L подключается к коричневому проводу датчика, ноль N подключается к синему проводу. Красный провод датчика является управляющим, по данному проводу фаза поступает на светильник в результате срабатывания датчика.

Как подключить датчик света. Схема подключения c выключателем.

Подробно схема подключения фотореле с выключателем выглядит следующим образом: Фаза L от вводного автомата, поступает в распределительную коробку на клеммник №1 (точка №1). От данного клеммника фазный проводник поступает на вход одноклавишного выключателя и на вход фотореле (к коричневому проводу). Ноль N от вводного автомата поступает на клеммник №2 (точка №2) . От данного клеммника ноль идёт на контур освещения и на вход фотореле (к синему проводу). Выход фазы из фотореле (красный провод) приходит на клеммник №3 (точка №3) , также на этот клеммник приходит выход фазы с выключателя. Оба данных выхода подключаются к фазному выводу контура освещения.

Принцип работы схемы датчика света.

При наступлении тёмного времени суток датчик срабатывает в автоматическом режиме, в результате фаза по красному проводнику поступает на контур освещения и свет включается. При наступлении светлого времени суток фотоэлемент даёт команду на отключение датчика. В результате фаза не доходит до нагрузки и свет гаснет.

Во второй схеме используется выключатель света. Необходимость использовать выключатель, связанна с тем, что в своем большинстве датчики света (фотореле), рассчитаны на работу при температуре не ниже -20 С. Далее датчик может работать некорректно и Вы можете остаться без освещения. Выключатель в таких случаях позволяет включить нагрузку в принудительном порядке.

Если статья оказалось полезной, оцените её. Если остались вопросы, пишите в комментарии мы с радостью ответим.

Наши ресурсы в социальных сетях, присоединяйтесь:

Как выбрать и установить фотодатчики освещения

Датчики освещенности

В последнее время для наружного освещения все чаще применяют датчики включения освещения. Ведь они позволяют не только автоматизировать процесс включения освещения, но и позволяют неплохо сэкономить.

При этом стоимость таких датчиков находится на вполне приемлемом уровне, что по заявлению торговых компаний позволяет окупить их буквально в течении года. Поэтому и мы решили более детально рассмотреть данные приборы и дать вам рекомендации по их выбору, установке и подключению.

Устройство датчика освещенности и рекомендации по их выбору

Устройство датчика освещенности

Прежде, чем приступать непосредственно к выбору, давайте ознакомимся с устройством и принципом действия датчиков данного типа. Они могут быть выполнены на фоторезисторе или фотодиоде, но принцип действия от этого не меняется.

На фото представлена схема датчика освещенности на фоторезисторе

Итак:

• Датчики света для уличного освещения для своей нормальной работы должны быть подключены к электрической сети. То есть, на выводы датчика должны быть подведены фаза и ноль. Кроме этого, там есть третий провод, который подает напряжение непосредственно на сеть освещения, но о нем мы поговорим, когда будем подключать наш датчик.
• Сразу к выводам датчика подключен диодный мост, который преобразует переменное напряжение в постоянное. Кроме того, там установлен конденсатор, который сглаживает постоянное напряжение.
• Параллельно схеме диодного моста подключается наш фоторезистор с добавочным сопротивлением. Именно на это добавочное сопротивление вы воздействуете, вращая ручку регулятора на корпусе датчика.
• Сопротивление фоторезистора изменяется в зависимости от уровня освещенности. Чем темнее, тем выше сопротивление нашего фоторезистора. Соответственно выше напряжение на его контактах.
• При определенном напряжении открывается транзистор, подключенный параллельно нашим сопротивлениям. Благодаря этому образуется цепь на катушку силового реле.
• Реле срабатывает и замыкает цепь. А благодаря тому, что к контактам этого реле подключены наши провода питания сети освещения, включается свет.
• При увеличении уровня освещенности датчик ночного освещения размыкает контакты нашего силового реле. Происходит это по причине снижения сопротивления нашего фоторезистора, которое влечет за собой соответственно снижение напряжения и закрытие транзистора. Следствием этого является размыкание цепи, которая питает катушку силового реле.

Выбор датчиков освещенности

Имея общее представление о работе датчика, можно приступать непосредственно к его выбору. Здесь мы советуем вам обратить внимание на некоторые аспекты.

• Как и любое коммутационное устройство, перед установкой фотодатчик для уличного освещения стоит проверить на соответствие коммутируемой нагрузки. На данный момент на рынке представлены модели с номинальным током в 6 и 10А. Чуть реже встречаются модели на 16 и 25А. Но, честно говоря, я бы не стал доверять этим цифрам и как минимум на один шаг занизил их.

Обратите внимание! Согласно п.6.2.3 ПУЭ , каждая групповая линия должна содержать не более 20 ламп. Если принять мощность каждой лампы в 100Вт, то получается, что датчика в 10А нам будет вполне достаточно. Установка большего количества ламп в одной группе , согласно п.6.3.4 ПУЭ, потребует от вас установки дополнительных автоматических выключателей или предохранителей.

Регулировка уровня освещенности, при которой происходит срабатывание датчика

• Следующим параметром, на который стоит обратить внимание, является возможность регулирования датчика. Обычно минимальным значением является 2лк. А вот максимальное значение может колебаться. Наиболее распространенными являются значения в 50 и 2000лк. Насколько вам нужна регулировка в широком спектре — решать вам, но я бы напомнил, что возможности регулировки также отражает цена датчика. Поэтому выбор минимального регулирования, по-моему, вполне оправдан.
• Нельзя забывать и то, что датчик освещенности предназначен для наружной установки. Поэтому защита от влаги и пыли как минимум не будет лишней. Данный параметр указывают цифры после аббревиатуры «IP». Обычно это IP44, но могут быть и более высокие значения.

Обратите внимание! Первая цифра после аббревиатуры «IP» обозначает уровень пылезащищенности. Она может варьировать от 0 до 6. Вторая цифра обозначает влагозащищенность. Она может быть от 0 до 8. Чем выше цифра, тем выше защита.

• Ну а параметр температуры эксплуатации должен заинтересовать только жителей наиболее северных районов нашей страны. Ведь большинство «буржуйских» приборов может начать «выделываться» при температуре ниже -25⁰С.

Установка и подключение датчиков освещённости

Установить и подключить датчик освещенности своими руками не так уж сложно. Для этого не требуется каких-то особых познаний. И просто следуя рекомендациям нашей инструкции, вы с легкостью выполните все операции.

Установка датчика освещенности

Большинство моделей, представленных на рынке, имеют специальное крепление, которое идет в комплекте с датчиком. Это крепление позволяет легко прикрепить датчик практически в любом месте. Инструкция по установке предъявляет всего несколько требований.

Место установки датчика освещенности

Итак:

• Датчик освещенности должен устанавливаться на открытой местности. Где он не может быть затенен деревом, строением или другими объектами. Иначе это может привести к его ложной работе.
• Не забывайте, что датчик освещения ночной прибор. Поэтому не установите его в зоне освещения одного из светильников. Это может привести к его неправильной работе, когда датчик будет давать импульс на включения освещения, а после его включения сразу отключать его.
• Устанавливайте датчик в месте, доступном для обслуживания. Ведь в зависимости от загрязнения окружающей среды и наличия пыли вам придется периодически протирать его фотоэлемент. И лазить для этого на столб или крышу не очень удобно.

Подключение датчика освещения

Датчик света для уличного освещения и схема подключения его к электросети достаточно проста. Ведь это практически тот же привычный нам выключатель. Единственным отличием является наличие нулевого провода, который необходим для работоспособности прибора.

• Как мы уже писали выше, обычно датчик имеет три вывода. Один вывод — это нулевой провод, который необходим для работы датчика. Согласно п.1.1.29 ПУЭ, она должна быть обозначена «N» или проводом голубого света. Второй провод — это фаза, приходящая от вводного автомата. Она может быть обозначена как «L». Так же достаточно часто ее обозначают черным проводом. Третий провод — это фазный вывод с датчика, который подключается непосредственно к нагрузке. Он может быть обозначен «L1» «LOAD»или красным цветом провода.

Схема подключения датчика освещенности

• Используя двухжильный провод, подключаем датчик освещения к нашему автоматическому выключателю, питающему наружное освещение. Подключив датчик, советую сразу проверить его работоспособность и выполнить его регулировку. Срабатывание датчика вы легко определите по появлению напряжения на третьем проводе.
• Если испытания и настройка прошли успешно, можно снять напряжение с датчика и продолжить подключение. Третий провод делаем питающим нашей сети освещения. После подключения можно подать напряжение и проверить работоспособность всей схемы. Более же подробную информацию по подключению датчиков вы можете посмотреть на видео, представленном на нашем сайте.

Обратите внимание! Сейчас на рынке появились силовые автоматы с возможностью подключения фотоэлемента или, как их называют, датчики освещенности с выносными фотоэлементами. Их подключение выполняется по той же схеме, только подключаете вы не к силовой цепи, а к силовой части датчика.

Вывод

Сейчас датчиками включения освещения по времени суток оборудуется все большее количество сетей наружного освещения. Такие приборы находят применение в сетях подъездного, аварийного освещения.

Теперь вы знаете, что подключить такой датчик не так уж и сложно, и возможно тоже станете «двигателем» прогресса в нашей стране.

Схема Подключения Датчика Света — tokzamer.ru

Но с помощью чего фотореле определяет тот момент, когда необходимо замкнуть или разомкнуть электрическую цепь?


Отключаем подачу электричества и подготавливаем входящий питающий провод, который, согласно схеме, к сумеречному выключателю должен подходить трехжильный: фазный провод — коричневый, рабочий ноль — синий, защитный ноль земля — желто—зеленый.

Второй конец этого провода, подключаем к светильнику, в нашем случае фазный — коричневый и синий — нулевой провод, непосредственно к клеммам патрона для лампы, а желто-зеленый провод заземления должен подключаться на корпус светильника если он токопроводящий.
Как подключить датчик движения и выключатель .

Это упрощает процесс ввода прибора в эксплуатацию. Схема подключения датчика день-ночь с пускателем Если свет должен включаться только на время нахождения человека в уличном туалете, возле калиткик фотореле добавляют датчик движения.

Когда солнце поднимается, происходит автоматическое отключение оборудования.

В случае с установкой фотореле велика вероятность ложного срабатывания — в пасмурную погоду свет может включаться ранним вечером. Принцип работы устройства Итак, сначала рассмотрим, как работает сумеречный выключатель, чтобы Вы уловили особенности его подключения, которые мы предоставим ниже.

Когда выполните подключение, отпишитесь, правильно ли все работает, так как такой схемой мы ни разу не пользовались, составил ее только по теории.

Все работает. То, каким будет данный угол, зависит от места установки и особенностей расположения датчика, но обычно он составляет градусов от вертикальной конструкции стены, столба.

Инфракрасный датчик движения с датчиком освещения (фотореле) для включения света: схема подключения

Принцип работы устройства

Правильно выбрать место для фотореле И еще совет из практики: подстроить параметры работы проще, если датчик освещенности фотореле стоит на восточной или западной стене. Важно: Обязательно при установке ориентируйте датчик освещенности вниз вводными проводами, это значительно повысит его пыле и влагозащищенность. Что касается фотоэлемента а в основном это фотодиод, фототранзистор либо фоторезистор , его основное назначение — анализ интенсивности света. Благодаря потенциометру датчик света для уличного освещения автоматически определяет время включения и выключения.

Можно также воспользоваться фотодиодом, который находится в компьютерной мыши.

Конструкция фотореле включает в себя три основных элемента: фотоэлемент, компаратор и реле. Это упрощает процесс ввода прибора в эксплуатацию.

Подключите в схему реле малой мощности, используемое в качестве транзисторного каскада.

Обычно они не слишком различаются.

Если задержка срабатывания мала, свет отключится. Чтобы реле слишком часто не переключало датчик, например, от колеблющейся ветки дерева, на схеме установлен конденсатор 47 мкФ, который сглаживает все процессы.

На этом процесс монтажа заканчивается, осталось только установить на место защитную крышку и закрутить болты. То есть, вы сами сможете выставить время так, как вам удобно.
#14 Собираем самую простую схему, Датчик освещенности, Автоматическое освещение

Виды датчиков движения

Нужно помнить о соответствии мощности, на которую обращалось внимание в начале статьи. Итак, для того, чтобы самому подключить фотореле к светильнику, Вы должны выполнить следующие пункты: Отключаем электроэнергию на вводном щитке и проверяем наличие тока в распределительной коробке, от которой будем вести провод.

Автоматический контроль позволит создать максимально экономичную систему, а для управления ею не потребуется оператор сети.

В большинстве случаев реле крепится прямо к столбу с фонарем на высоту не более 3 м. Для внутреннего использования защищенность от пыли и влаги, материал корпуса менее значимы, чем для наружного монтажа.

Такое оборудование имеет силу тока более 10 А. Первый вариант принято использовать тогда, когда происходит замена электропроводки в доме. При наступлении сумерек дожидаетесь такого состояния, когда вы бы желания чтобы освещение включилось.

По этим данным система определяет наличие движения в определенной части помещения. Рабочее напряжение составляет В.

Вот, как проходит процесс выключения света при наступлении темноты: уровень освещения падает, начинает расти сопротивление фоторезисторов, напряжение на базе транзистора растет. Это значит, что внутрь устройства не могут попасть предметы размером более 1 мм, а также что водяные брызги ему не страшны. Наглядный поэтапный процесс подключения фонаря к фотореле на обычном стенде Схема подключения датчика освещения для уличного освещения небольшой территории будет описана ниже.

Датчик света для уличного освещения своими руками должен собираться по той же схеме, что и обычное фотореле. Чтобы изделие было компактным, нужно исключить применение габаритных элементов.

В данной статье речь как раз пойдёт о том, как подключить фотореле, и будет представлена подробная схема подключения фотореле для уличного освещения. С его помощью задается освещенность, при которой фотореле для уличного освещения подает питание нижняя граница и отключает его верхняя. Выбор места установки Для корректной работы фотореле важно правильно выбрать его местоположение. Единственная разница в том, что нулевой провод должен заводиться еще и в сам фотодатчик. Для этого необходимо подключить зеленый провод, который обозначает ноль, к обычной потребительской сети с напряжением в В.
КАК ОТПУГНУТЬ НОЧНОГО ВОРА.ОДИН ИЗ СПОСОБОВ!!!

Основные технические характеристики

Настройки после подключения Чтобы прибор не реагировал на перемещения домашних питомцев, на включение светильников и другие факторы, необходимо правильно его настроить.

Люди используют его для освещения дачных участков, гаражей, уличных тропинок и т. Чтобы повысить герметичность корпуса, крепим в вырезанных отверстиях специальные резиновые уплотнители, защищающие от попадания пыли и влаги внутрь. Способ установки зависит от того, какой класс защиты и тип крепления сумеречного выключателя света Вы купили.

Остальные подключаются к источнику питания. Для этого крепим рядом друг с другом датчик освещённости и лампу в патроне, которая будет символизировать светильник.

Для установке дома достаточно IP Последний вид фотореле должен быть прочным, не подвергаться механическим воздействиям. Можно самостоятельно выбрать необходимые рамки. Недостаток — высокая цена.

Для этого крепим рядом друг с другом датчик освещённости и лампу в патроне, которая будет символизировать светильник. Этот диапазон может быть Лк 2 Лк — это полная темнота , а может — Лк 20 Лк — это сумерки, но очертание предметов еще видно. Вторые только анализируют поступающее из внешней среды излучение. Из-за такой особенности требуется установка промежуточного реле, катушка которого включается при срабатывании одного датчика.

Стандартная маркировка включает обозначение IP с двузначным цифровым индексом. На сегодняшний день существуют различные варианты изготовления, а именно: с креплением на DIN-рейку, на стену либо на горизонтальную поверхность; уличный либо комнатный вариант использования зависит от класса защиты IP ; фотоэлемент встроенный либо внешний.

Назначение и сфера применения

Необходимо учесть несколько факторов: На него должен падать солнечный свет, то есть он должен быть под открытым небом. При настройке астротаймера вводятся GPS координаты его установки, выставляется дата и текущее время.

Но это повлияет на стоимость изделия и приведет к ненужной переплате. Проще говоря, принцип работы такой: при снижении уровня освещения изменяется сопротивление на фоторезисторе, в результате чего повышается напряжение и происходит срабатывание реле.
Датчик Освещённости «День-Ночь»

Как подключить датчик движения включения света, схема

Для удобства и безопасности человека придуманы датчики движения, которые реагируют на появление или присутствие человека в зоне их действия. При появлении человека в зоне охвата датчика срабатывает автоматика, и приводится в действие любое подключенное к нему электрооборудование, например, включается освещение, система звукового оповещения, сигнализация.

На фотографии изображен датчик движения, на примере установки которого, я продемонстрирую, как правильно его подключить к электрической проводке для автоматического включения светильника при входе в помещение.

Внешний вид датчик движения представляет собой пластмассовую коробку прямоугольной или круглой формы с окном, закрытым матовой пластмассовой пленкой, представляющую собой линзу Френеля. Через это окно с помощью инфракрасных волн и осуществляется слежение за появлением человека в зоне контроля. Материал, из которого сделана линза Френеля нежный, и при монтаже и эксплуатации датчика движения необходимо соблюдать осторожность, чтобы случайно не повредить линзу.

Прежде, чем устанавливать датчик движения, нужно выбрать подходящий для решения поставленной задачи исходя из размеров помещения и условий пребывания в нем людей и животных.

Выбор модели датчика движения для дома

По способу определения появления человека в зоне контроля датчики движения бывают активные и пассивные.

Активные работают, как радар или эхолот. Излучают сигнал и анализируют его отражение. Если расстояние, которое проходит сигнал от датчика до препятствия и обратно изменилось, то он срабатывает. Пассивные датчики просто улавливают тепло, излучаемое человеком. Есть и комбинированные, в которых совмещены активные и пассивные способы контроля.

Активные датчики работают в ультразвуковом или в диапазоне высоких радиочастотах. Ультразвуковой диапазон лежит в пределах 20000 Гц, человек такой звук не слышит, а вот собаки, кошки и другие животные слышат и начинают вести себя беспокойно. Если в доме есть живность, то датчики движения, работающие в ультразвуковом диапазоне применять не допустимо.

Активные датчики движения, работающие на высоких радиочастотах не «замечают» препятствий в виде стен, мебели, и определяют только перемещение предметов. При неправильной установке могут реагировать даже на раскачивание деревьев за окном или передвижением людей в соседней квартире, вызывая ложные срабатывания. К тому же они самые дорогие.

Для управления включением освещения в квартире лучше всего подойдут пассивные инфракрасные датчики движения, реагирующие на тепло, излучаемое человеческим телом. Поэтому этот тип является самым распространенным.

Еще следует обратить внимание на горизонтальный и вертикальный углы обнаружения датчика движения и дальность. Обычно зона обнаружения для датчиков движения, предназначенных для установки на потолок составляет 360° в форме круга. Датчики движения, предназначенные для установки на стенах, обычно имеют угол обнаружения по горизонтали 180°, а по вертикали около 20°.

На чертеже синими линиями обозначен контур помещения, а фигура, образованная красными линиями, является зоной обнаружения датчика движения. Как видно, зона обнаружения не охватывает весь объем помещения, поэтому при выборе места установки зона обнаружения является определяющим критерием.

Дальность обнаружения датчиков движения обычно ограничена 12 метрами, чего для домашнего применения вполне достаточно. Если помещение больших размеров, имеет не прямоугольную форму или многоэтажное, например, как подъезд в доме, то в таком случае для обнаружения присутствия человека по всей площади, устанавливается несколько устройств.

По конструкции датчики движения бывают подвижные и неподвижные. Устройство подвижных позволяет изменять зону обнаружения, двигая датчик относительно основания в горизонтальном и вертикальном направлениях.

Как видите, в данном датчике движения предусмотрена возможность изменения положения его головки, благодаря чему, после монтажа его на стене можно в небольших пределах изменять зону контроля.

Выбор места установки

Перед установкой датчика движения, для надежного его срабатывания и исключения ложных, требуется ответственно подойти к выбору места установки. Нужно не только обеспечить необходимую зону обнаружения, но и защитить датчик движения от влияния внешних, вызывающих ложные срабатывания или блокирующих срабатывание датчика факторов и учесть необходимость подключения его к электропроводке.

Не рекомендуется устанавливать датчики движения рядом с радиаторами электрического и центрального отопления и труб, подводящих горячую воду, в непосредственной близости с кондиционерами, рядом с тепловыми и излучающими электромагнитные помехи электроприборами.

Даже если учесть все рекомендации и разобраться в технических характеристиках, теоретически правильно выбрать наилучшее место для установки, не имея практики, сложно. Поэтому целесообразно, перед выполнением электромонтажных работ провести небольшие исследования.

Обозначение выводов датчика движения

Датчик движения внутри имеет электронную схему и для того, чтобы она заработала необходимо его подключить к питающему напряжению. Обычно датчики движения рассчитаны для подключения непосредственно к бытовой электросети напряжением 220 В, кроме радио датчиков, которые питаются от установленной внутри батарейки. Схема подключения в обязательном порядке имеется на корпусе, обычно рядом с клеммной колодкой для подключения. В данной модели датчика движения маркировка выполнена непосредственно на его корпусе тиснением пластмассы.

Буквой L, со стрелкой рядом в сторону клеммной колодки, обозначается место подключения фазного провода, N – нулевого. К выводу клеммной колодки, обозначенной L со штрихом и стрелкой, направленной от колодки, подключается провод, идущий к лампочке. О цветовой маркировке проводов электропроводки и способах определения фазы можно узнать на сайте из статьи «Как найти фазу».

Чтобы датчик движения начал работать, достаточно подать питающее напряжение на выводы его клеммной колодки L и N. Для подключения его к электросети нужно взять отрезок двойного провода, с одной стороны установить на него вилку, а второй конец, не забыв снять изоляцию, подключить к клеммам L и N клеммной колодки. Фазировка подключения проводов, в данном случае, значения не имеет. Более того, если Вы допустите ошибку и подключите провода неправильно, то ничего плохого не произойдет, датчик движения просто не будет работать. При этом мигающий индикатор включения датчика движения светить не будет.

На фотографии, для наглядности, подключен короткий кусок провода. Длина провода должна обеспечить подключение датчика движения при выборе места установки к ближайшей розетке. Если куска провода достаточной длины нет, то можно воспользоваться удлинителем.

Обычно на датчиках движения установлен светодиод, индицирующий, в каком состоянии он находится. Если датчик подключен к питающей сети и находится в дежурном режиме, светодиод мигает с частотой приблизительно один раз в секунду. При срабатывании, частота мигания светодиода увеличивается, что позволяет без подключения нагрузки, при выборе места установки знать, сработал датчик или нет. Надо учесть, что некоторые типы датчиков движения после подключения к питающей сети становится готовыми к работе после некоторого времени, 15-30 секунд.

Назначение ручек регулировки параметров

На корпусе датчика движения имеются ручки для регулировки его параметров. В зависимости от модели и его назначения, ручек бывает от двух до четырех. Рядом с ручками обычно нанесено буквенное обозначение вида регулировки, картинка назначения регулировки и направление вращения ручки для изменения настройки. Поэтому, прежде, чем устанавливать датчик движения, нужно, разобраться на какой параметр и как влияет каждая из ручек и в какое положение их надо установить для оптимальной работы в конкретных условиях.

Прежде, чем приступить к поиску места для установки датчика движения, целесообразно отрегулировать его параметры на столе и нанести пометки маркером, чтобы в реальных условиях было легче. При слабой освещенности заводская маркировка плохо видна.

Регулятор освещенности LUX позволяет установить порог освещенности, выше которой датчик движения не будет реагировать на перемещение. Зачем включать свет в светлое время суток, если и так хорошо видно. Изначально нужно установить на максимум.

Регулятор времени таймера TIME датчика движения. Это время, в течение которого будет гореть свет после срабатывания датчика движения. Изначально устанавливается на минимальное время включения. Надо заметить, что если после срабатывания датчика движения человек продолжает двигаться в зоне обнаружения, то таймер перезапускается, и отсчет времени до выключения датчика движения будет начинаться с момента прекращения движения человека. Например, если Вы установили время таймера 10 секунд, а человек передвигался, или махал руками в зоне обнаружения в течении 10 минут, то свет все это время будет включенным.

Регулятор чувствительности SENS редко устанавливается на датчиках движения, так как в нем практической необходимости. Он бывает, нужен, если требуется часть помещения не контролировать, и то это всегда можно сделать за счет настройки положения датчика движения при установке. Изначально нужно установить на максимум.

Регулятор чувствительности микрофона MIC присутствует очень редко, так как в быту не востребован и имеет низкую помехоустойчивость. Шум проезжающего грузовика или детский крик в подъезде дома может вызвать срабатывание датчика движения. Но для выполнения функции охраны при правильной регулировке может послужить прекрасным средством защиты, так как зона обнаружения будет практически не ограниченной. Изначально нужно установить на минимум.

Теперь, когда подготовительная работа проведена и все регуляторы выставлены в нужные положения, можно приступать к определению места установки датчика движения. Для этого можно временно закрепить датчик на стремянке или доске, и размещая датчик движения в предполагаемых местах установки методом пробы найти лучшее. Как я уже писал выше, часто мигающий светодиод покажет о срабатывании.

Датчик движения для освещения удобно подключить к электропроводке в двух местах, в распределительной коробке или непосредственно в месте подключения люстры к проводам, выходящих из потолка или стены. Поэтому перед поиском места установки датчика движения нужно определить, в каком месте проще выполнить его подключение. Разобраться с проводами в распределительной коробке, особенно в давно построенных домах, сложно даже профессиональному электрику, да и коробки часто заклеены обоями или находятся под штукатуркой. Наиболее просто разобраться с подключением к люстре или настенному светильнику.

После определения места установки датчика движения можно приступать к его креплению на стене и монтажу электропроводки.

Внимание! Перед подключением датчика движения к электропроводке, для исключения поражения электрическим током, необходимо ее обесточить. Для этого следует выключить соответствующий автоматический выключатель в распределительном щитке и проверить надежность отключения с помощью индикатора фазы.

Пример установки датчика движения в квартире

Решил оснастить унитаз функцией биде с электронным управлением. Для безопасности и экономии электроэнергии включать устройство управления биде нужно только тогда, когда это необходимо, то есть когда туалет посещает человек. Оптимальный вариант, это подключение параллельно светильнику. При прокладке проводов от светильника к месту установки дополнительной розетки, решил заодно установить и датчик движения, чтобы вообще руками ни к чему не надо было прикасаться.

Для установки датчика движения место долго выбирать не пришлось. Так как помещение туалетной комнаты маленькое и без окон с единственной входной дверью, подходящим было только одно место, ниже светильника.

После демонтажа светильника открылась следующая картина. К двум медным одножильным проводам были присоединены скруткой с зажимом два многожильных. Многожильные провода в свою очередь были присоединены к патрону светильника с помощью вмонтированных в патрон клемм винтами. Провода, выходящие из стены, были очень короткие и разной длины.

В данном случае целесообразнее всего было выполнить подключение датчика движения и дополнительной розетки с помощью трех контактной клеммной колодки, которая легко помещалась в основании светильника. Провода были выровнены по длине, с них снята изоляция, концы зачищены наждачной бумагой, вставлены в клеммную колодку и зажаты винтами.

Перед демонтажем светильника, была выполнена разметка для сверления отверстий под дюбеля для крепления датчика движения на двух саморезах.

Штукатурка на стене из кирпича была довольно рыхлой, а расстояние между центрами отверстий надо было выдержать с точностью до миллиметра. Использовал простой кондуктор и определенную последовательность сверления отверстий в стене. Для изготовления кондуктора был взят кусок фанеры, в котором было просверлено два отверстия, 4 и 6 мм. После высверливания первого отверстия в стене, в нее был вставлен дюбель и саморезом через отверстие 4 мм прикручен кондуктор. Через отверстие 6 мм в кондукторе было просверлено второе отверстие в стене.

Таким простым приемом, с помощью обрезка фанеры, удалось просверлить отверстия точно в заданных местах.

Все подготовительные работы сделаны, и можно приступать к монтажу электропроводки и установки датчика движения. Но для того, чтобы работу выполнить со знанием дела, а не просто бездумно соединить провода между собой, стоит ознакомиться со схемой подключения люстры.

Электрическая схема подключения датчика

Как видно из схемы, нулевой провод, который обозначается буквой N, подключается непосредственно к лампочке люстры, а фазный, который обозначается L, подключается ко второму выводу лампочки люстры через выключатель.

На практике Вы можете столкнуться с тем, что выключатель размыкает не фазный, а нулевой провод. С точки техники безопасности это неправильно, но на работоспособность люстры размыкание нулевого провода не влияет. Если лампочек в люстре много или стоит двойной выключатель, то схема подключения люстры более сложная. Для осмысленного подключения датчика движения достаточно рассмотреть, как его подключить к люстре из одной лампочки.

С функциональной точки зрения, датчик движения представляет собой обыкновенный выключатель, только выключает свет он не от нажатия на клавишу выключателя рукой человека, а от движения в зоне его обнаружения. Так как в датчике движения имеется электронная схема, то для его работы необходимо на эту схему подать питающее напряжение.

Выпускаются датчики движения, предназначенные для установки вместо выключателя. Но для его подключения необходим еще один дополнительный провод и конечно нужно чтобы зона обнаружения при такой установке соответствовала требуемой. Три провода иногда подходят к выключателю, для раздельного подключения двух групп лампочек люстры. Если такое использование люстры не нужно и зона обнаружения подходящая, то тогда можно без прокладки дополнительного провода, выполнив коммутацию в распределительной коробке, установить датчик движения вместо выключателя.

Электромонтажная схема

Самый простой случай, когда датчик движения подключается к клеммной колодке люстры. Так как в моем светильнике такой колодки не было, пришлось установить. Подключение я выполнил по нижеприведенной электромонтажной схеме.

Как видно на схеме, фазный провод соединен с верхним контактом клеммной колодки и с него идет прямо на вывод клеммной колодки, обозначенный буквой L. Нулевой провод подсоединен к среднему выводу клеммной колодки и далее идет на вывод клеммной колодки, обозначенный буквой N. К нему также подсоединены два провода, идущие на лампочку и дополнительную розетку.

Фазный провод L, подводится к нормально разомкнутым контактам реле, аналогично как к контактам обыкновенного клавишного выключателя. Далее с контакта реле провод идет на нижний контакт клеммной колодки и далее соединяется с нижним контактом клеммной колодки люстры. К этому же контакту присоединены также второй вывод лампочки и розетки. Когда срабатывает датчик движения, реле замыкает контакты и напряжение подается на лампочку и розетку.

В качестве источника света к датчику движения можно подключать не только лампы накаливания, но и энергосберегающие, светодиодные лампочки и включенные через адаптеры светодиодные ленты монохромные и RGB. Можно подключать также радиоприемник или любое другое устройство.

Перед соединением проводов, подготавливаются их отрезки длиной, достаточной для свободного соединения с клеммными колодками. С концов проводов снимается изоляция и согласно схеме провода скручиваются друг с другом. После скрутки выполняется лужение припоем с помощью электрического паяльника. Если не планируется прохождение больших токов, то лудить провода не обязательно.

Когда концы проводов подготовлены, выполняется их присоединение к клеммной колодке люстры.

Осталось прикрутить к стене основание люстры и в него вкрутить плафон. Как видите, все провода и клеммная колодка спрятались под основание люстры и нигде не выступают.

Провода к дополнительной розетке я уложил в кабель канал, так как не хотелось штробить стену и разводить грязь. При очередном ремонте туалета, спрячу проводку в стену.

Теперь необходимо выполнить регулировки, установить время таймера, чувствительность датчика движения и работу можно считать законченной.

Хотя свет теперь стал включаться и отключаться автоматически, но по привычке при подходе к двери рука тянется к выключателю, а при выходе постоянно, даже не замечая, все выключают свет. Пришлось закоротить выводы выключателя на стене, чтобы он больше не влиял на включение света, так как если свет отключен выключателем, и снова включен, то датчик движения срабатывает только после истечении времени, установленного таймером.

Уважаемый Александр Николаевич!
Вчера поставили активные датчики движения включения света в подъезде на семи этажах, и обнаружилось, что когда едет лифт, то включается свет на каждом этаже, красиво, но заказчику не понравилось. Электромагнитное поле действует на датчики понятно. Но в другом доме при таких, же условиях работает все нормально. Может, лифт не заземлён? А может лифт старый и даёт такие помехи. Как защититься от этого?

Уважаемый Сергей!
На счет влияния электромагнитного поля, то я сомневаюсь в этом, так как лифт всего лишь ящик с кнопками и светильником, а все силовое оборудование управления находится на крыше дома в специальном помещении. При движении кабины лифта переключаются только концевые датчики положения на этажах, но там токи текут в несколько миллиампер и влиять никак не могут.
Отсутствие заземления лифта исключено, так как это один из главных пунктов требований техники безопасности и проверяется в обязательном порядке надзорными организациями.
Влияние помех по сети из-за работы силового оборудования лифта тоже в вашем случае не имеет места, так как тогда бы включались светильники на всех этажах одновременно.
Остается одно – влияние перемещения самой кабины на датчики. При большой чувствительности датчика движения, даже если кабина лифта двигается в глухой шахте, вполне может быть достаточно даже маленькой щели в месте примыкания дверей лифта, особенно если датчик установлен против двери лифта. Проверить это можно, закрыв щель на одном из этажей, или уменьшив чувствительность датчика.
Если все же причиной ложного срабатывания является помеха по сети, то можно попробовать включить параллельно датчику движения к клеммам подключения к сети конденсатор емкостью 0,01-0,1 µF на напряжение не менее 300 В.

Тронут быстрым ответом на мой вопрос. Сегодня закрыли окно лифта алюминиевым щитом, чувствительность датчика – мах, едет лифт и всё равно включает свет – это значит, что датчик «видит» лифт. Убавили чувствительность – заработало всё как надо, но представитель от фирмы – производителя лифтов этой марки запротестовал, так как согласно нормативу, окно в двери лифта закрывать не допустимо. В результате поставили инфракрасный датчик, пассивный вариант, и проблема исчезла.
P.S. Хочу добавить по горькому опыту установки активных датчиков, они глючат, и таймер глючит, решение проблемы простое: нужно отключить питание несколько раз подряд, и всё начинает работать.

Александр, здравствуйте!
Я тоже немного электрик, сам подключил датчик движения. Пока стояла лампа накаливания всё нормально. Поставил сберегающую лампу – при отключении подмаргивает, также введет себя и светодиодная лампа. Как бы избавиться от этого?

Здравствуйте, Анатолий!
Энергосберегающие и светодиодные лампы, в отличие от ламп накаливания внутри имеют электронную схему с выпрямляющими диодами и установленного после них электролитического конденсатора. Для слабого свечения этих ламп необходим ток всего в несколько микроампер. Поэтому если выключателем размыкается не фазный провод, то за счет утечек через воздух вполне может накапливаться заряд в электролитическом конденсаторе и при накоплении его до определенного уровня лампа может мигать. Это явление наблюдается и при использовании выключателей с подсветкой.
При подключении лампы через датчик движения возможны две причины, из-за которых может наблюдаться мигание. В случае, если в датчике в качестве выключателя используется механическое реле (при срабатывании слышен щелчок), следовательно при подключении попутаны местами нулевой и фазный провода.
При применении в датчике движения в качестве выключателя полупроводникового прибора, например симистора, в выключенном состоянии он имеет ток утечки. В таком случае, если при соблюдении правильности подключения фазы и нуля исключить мигание можно будет только, если вместо лампочки подключить электромагнитное реле и через его контакты уже запитать, разрывая фазный провод энергосберегающую или светодиодную лампочку. Можно обойтись и без реле, если параллельно лампочке подключить резистор ватт на 5-10 номиналом 5-10 кОм. Но тогда снижается экономическая эффективность применения энергосберегающих ламп.

Здравствуйте!
Подскажите, пожалуйста, по китайскому датчику движения модели TDL-2012-AC. Какие параметры регулируют первые два переключателя? Первый, вроде как уровень освещенности, при котором срабатывает датчик. А второй?

Здравствуйте, Вячеслав!
Пиктограммы, буквы и цифры обозначают следующее:
– переключатель 1 регулирует чувствительность к освещённости, то есть уровень освещенности в помещении, при которой датчик начнет работать;
– второй служит для выбора чувствительности к движению.

Остальные переключатели под номерами 3-8 предназначены для установки времени, на которое будет включать датчик движения освещение – 5, 40 сек. и 1, 4, 8 или 16 мин.

Добрый день.
Подскажите пожалуйста, как отрегулировать датчик движения? Он работал исправно, горел минуты 4, мы решили сделать чуть меньше, после чего он перестал загораться. Точнее, после того как стемнеет он загорается один раз тухнет и все.
Подскажите можно его отрегулировать или придется купить новый??

Здравствуйте, Nata!
Повращайте ручку регулятора времени свечения с десяток раз из одного крайнего положения до другого и обратно, а затем установите ручку в нужное положение. После этого желательно датчик отключить от сети и опять включить, чтобы установились заводские настройки. Возможно, заработает. В противном случае нужно его ремонтировать или покупать новый.

Как подключить датчик движения для освещения

В системе освещения квартиры или частного дома используются различные современные устройства, в том числе и датчики движения. Они представляют собой электронные приборы, способные реагировать на любые движения в определенных местах. Результатом срабатывания становится включение света, подача звуковых и других тревожных сигналов. Эти устройства становятся все более популярными среди населения, поэтому очень многие пытаются самостоятельно подключить датчик движения для освещения и выполнить все последующие настройки. В быту используются преимущественно инфракрасные датчики, контролирующие освещение в установленной зоне.

Принцип работы датчика движения

Вся работа этих устройств построена на действии инфракрасного фотоэлемента, включенного в электронную схему, обрабатывающую поступающий сигнал. Под влиянием внешних факторов прибор начинает реагировать на инфракрасное излучение, подверженное изменениям в зоне контроля. Основным толчком к распознаванию постороннего объекта является более высокая температура людей и домашних животных по сравнению с окружающей средой. Поэтому большое значение имеет правильное решение вопроса, как подключить инфракрасный датчик движения.

Обычные предметы также могут нагреваться, например, от солнечных лучей. Поэтому чтобы избежать ложного срабатывания фотоэлемента, применяются специальные технологические приемы. С помощью инфракрасного фильтра нейтрализуется действие видимого света. Использование сегментированной линзы Френкеля позволяет разделить сектор обзора на большое количество узких секторов-лучей. Настройка электронной схемы выполнена таким образом, что она способна выделять сигналы, соответствующие лишь тепловым характеристикам человека.

Кроме того, ложные срабатывания исключаются путем применения многоэлементных фотоприемников. С помощью линзы формируются лучи видимости узкой направленности. Когда человек их пересекает во время движения, сигнал от фотоэлемента изменяется, подвергается обработке электронной схемой, после чего датчик срабатывает. Чувствительность фотоэлемента и коэффициент мощности усилителя непосредственно влияют на дальность действия прибора. Электронная схема определяет и время удерживания объекта после срабатывания устройства. Далее остается лишь решить задачу, как подключить датчик движения к лампе, чтобы она включалась и выключалась под его воздействием.

Основные схемы подключения

Конструкция бытовых датчиков движения состоит из готовых блоков, которые после подключения к сети и осветительному прибору сразу же начинают функционировать в рабочем режиме. Монтажная схема очень простая, доступная даже для обычного неподготовленного человека. После того как прибор будет установлен, нужно всего лишь выполнить регулировку дальности срабатывания детектора и времени удержания сигнала. Эта процедура легко выполняется регуляторами, расположенными на передней или задней панели приборов.

В обычном датчике движения, предназначенном для включения и выключения света, имеется три контакта. Это вход, выход на лампу и ноль. Перед тем как подключить датчик движения к лампочке, рекомендуется точно определить принадлежность каждого из контактов. В противном случае датчик хотя и будет работать, но при попадании фазы на металлические предметы, возрастает вероятность ложного срабатывания.

При подключение светильника с датчиком движения, эти приборы могут быть подключены как самостоятельно, так и совместно с электрическим выключателем. Подключение может быть выполнено в трех вариантах:

• Без выключателя (рисунок 1). В этом случае включение и выключение света осуществляется только через датчик движения. С помощью такой схемы освещается придомовая территория и другие участки дачи или загородного дома. Устройство должно быть настроено на режим «день-ночь», при котором свет от движения людей будет включаться лишь в сумерки или ночное время.

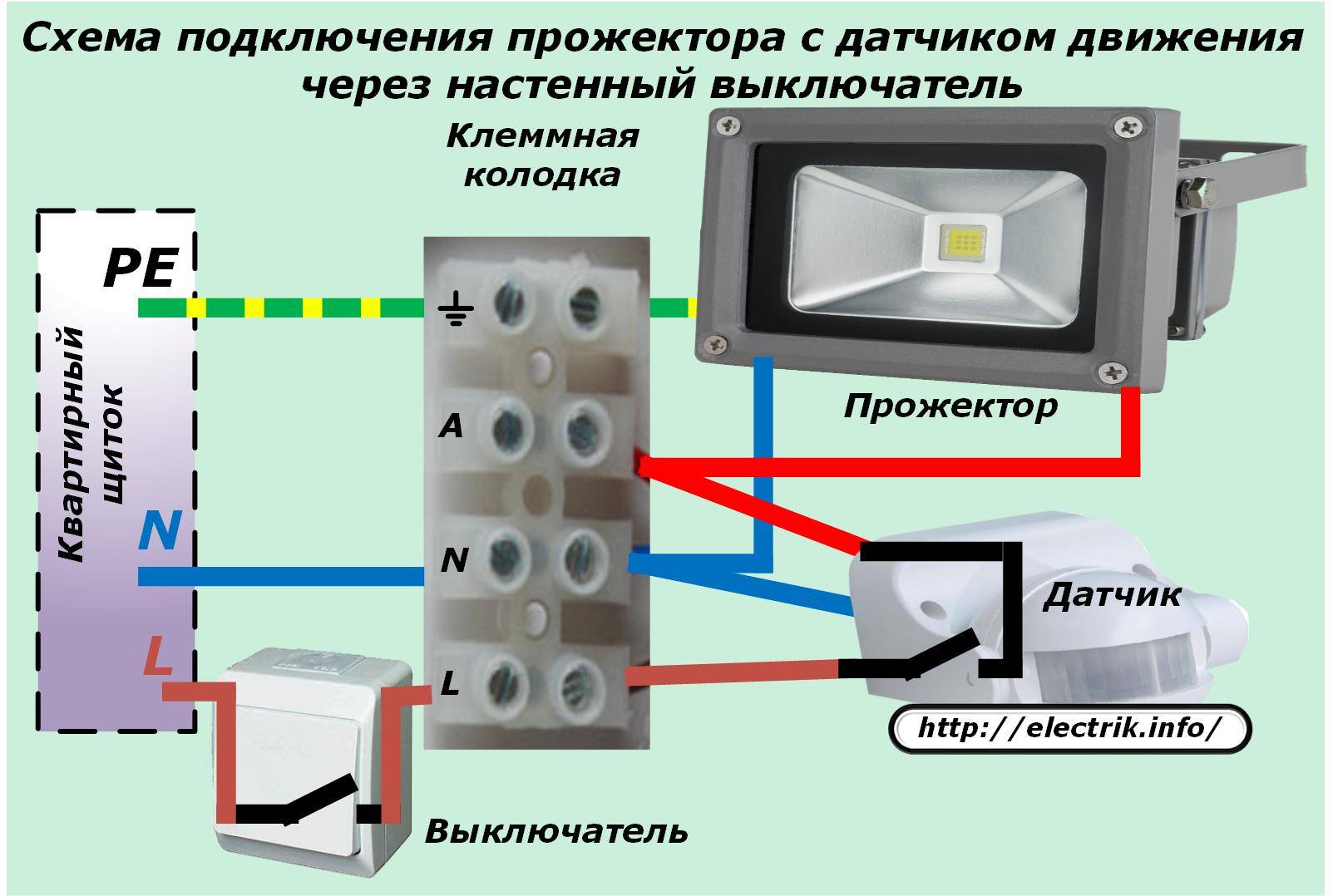

• Свет включается принудительно выключателем (рисунок 2). В данной схеме питание к лампе подключается в обход датчика. Данный способ очень удобен для рабочих кабинетов, когда необходимо, чтобы свет не отключался во время работы.
• Свет выключается принудительно с помощью выключателя (рисунок 3). В этом варианте установка выключателя производится в цепь питания всей схемы. Используется в жилых помещениях в ночное время, чтобы датчик не включал свет во время сна.

При подключение следует помнить, что большинство датчиков включается в бытовую сеть 220 вольт, кроме моделей, работающих автономно от собственного источника питания. Правильное подключение в виде схемы наносится на корпус устройства возле клеммной колодки.

Буквой L обозначается фазная точка включения, буквой N – нулевая. Провод светильника должен соединяться с разъемом L. Для того чтобы подключить прибор, напряжение подается на первые два разъема. Таким образом, подключается датчик движения к лампочке через выключатель.

Зачистка изоляции на проводе с вилкой производится со свободной стороны, после чего провод соединяется с клеммами. Если фаза и ноль нечаянно перепутались, это не вызовет каких-либо негативных последствий для датчика. Он просто перестанет работать, а индикатор подачи питания не будет включен. Вилка должна свободно доставать до розетки, поэтому нужно подобрать наиболее оптимальную длину провода. Если поблизости вообще нет розеток, можно воспользоваться удлинителем.

Выбор места установки

Для обеспечения корректной работы датчика движения, нужно очень ответственно подойти к выбору места его расположения. Будет недостаточно если определится только нужная зона реагирования. Кроме этого датчик должен быть изолирован от воздействия внешних факторов, вызывающих блокировку его работы и провоцирующих ложные срабатывания. Особое значение эта проблема имеет, когда нужно подключить датчик движения на свет, чтобы вся системы работала правильно и устойчиво.

Не рекомендуется устанавливать датчик возле техники, излучающей тепловые или электромагнитные волны. Нежелательными участками являются места возле труб или батарей отопления и систем подачи горячей воды. Наиболее эффективно работа прибора проявляется в коридорах, где движения осуществляются лишь в течение короткого времени. В местах с более интенсивным движением свет приходится постоянно включать вновь, что приводит к лишним движениям. Данная методика выбора места установки применяется и при подключение дешевых китайских датчиков движений.

В больших помещениях одного датчика может оказаться недостаточно, чтобы перекрыть весь объем. Поэтому в таких случаях в схему включаются два датчика. Обычно они располагаются в противоположных углах, обеспечивая надежный контроль одного светильника или зональной подсветки. Работа приборов должна производиться от единой фазы, иначе может возникнуть короткое замыкание.

Проверка и настройка датчика движения

В большинстве моделей бытовых инфракрасных датчиков имеется световой индикатор. При подключении прибора к сети, загорается светодиод, что свидетельствует о нормальном рабочем режиме. Кроме этого, существует еще и дежурный режим, при котором происходит моргание светодиода с интервалом в одну секунду.

В некоторых случаях после подключения датчика движения для включения света к сети индикатор может сразу не загореться. Однако это вовсе не означает, что датчик неисправен. Некоторым моделям требуется определенное количество времени, чтобы активизироваться и подготовиться к работе. Обычно бывает достаточно 20-30 секунд.

Когда устройство срабатывает, индикаторная лампочка начинает моргать чаще. Эта особенность позволяет проверить исправность датчика, даже если он не полностью подключен к сети. После этой операции устройство необходимо настроить. Для этого используются специальные рукоятки, расположенные на корпусе прибора. Их количество бывает от 2 до 4, в зависимости от модели датчика. С помощью специальных букв и символов возле каждой рукоятки обозначаются настройки, за которые она отвечает.

Как подключить датчик движения — пошаговое руководство + видео

Подключить датчик движения своими руками не сложнее, чем заменить лампочку или выключатель. Прибор работает по стандартной схеме, замыкая или размыкая электрическую цепь.

Вконтакте

Одноклассники

Facebook

Twitter

Мой мир

Назначение

Задача прибора — автоматически подавать или отключать нагрузку в тот момент, когда зарегистрировано движение, учитывая при этом текущий уровень освещенности помещения. Днем или утром, когда света в комнате достаточно, датчик не будет включать дополнительные лампы.

Обычная сфера применения датчиков — регулировка освещения на улицах или в подъездах, где свет требуется только в краткий промежуток времени, когда на участке пространства находится человек. В быту датчики движения применяют для автоматического включения/выключения света в помещении, где находятся непродолжительное время (например, в прихожих и коридорах).

Схема подключения датчика движения видео:

Как это работает?

Когда движущийся объект попадает в зону, контролируемую датчиком, прибор замеряет степень освещенности. При значении ниже заданного в настройках (когда света вокруг датчика мало), устройство замыкает электроцепь и включает осветительные приборы.

Принцип работы датчика движения логичен и достаточно прост, что гарантирует отсутствие «ложных сигналов» и уменьшает вероятность поломки прибора. С точки зрения практического применения все датчики движения работают по единому принципу и выполняют схожие задачи. Однако по техническим и конструкторским особенностям устройства различаются.

На фото устройство датчика движения

Типы конструкции датчиков

Устройства для регистрации движения разделяют в первую очередь по назначению. Выделяют модели:

• охранные;
• бытовые.

Извещатели, или охранные датчики движения, используют при монтаже сигнализации. Их также называют инфракрасными извещателями.

Обратите внимание!



Бытовые датчики подходят для домов и квартир, они менее сложны и менее чувствительны.

Выделяют активные (в датчике применяются приемник и передатчик) и пассивные (в приборе установлен только приемник, который реагирует на ИК-излучение) модели.

На фото подключение датчика движения для освещения

Бытовые датчики движения

В частных домах и квартирах чаще всего используют пассивный датчики, реагирующие на ИК-излучение. Устройство либо совмещено с лампой или прожектором, либо оборудовано реле, позволяющим подключить освещение.

Именно бытовые модели оснащаются дополнительным датчиком освещенности. Такое устройство датчика движения позволяет ему «решить», нужно ли включать свет или естественного освещения достаточно. Большинство моделей оборудованы регулятором, при помощи которого можно указать, на какой промежуток времени после срабатывания нужно включить свет.

Устройство датчика

Это интересно! Соединение проводов в распределительной коробке

Как выбрать место для датчика?

Чтобы прибор работал корректно, нужно внимательно выбирать место расположения прибора. Мало обеспечить нужную «зону реагирования», датчик необходимо изолировать от влияния внешних факторов, которые могут блокировать его работу или спровоцировать лишние срабатывания.

Не следует ставить датчик рядом с техникой, которая излучает тепло или электромагнитные волны. Не лучшей идеей будет установить датчик движения возле батареи или трубы отопления, по которой подводится горячая вода.

Эффективен датчик в помещениях, где проводится относительно мало времени — например, в коридоре. Устанавливать прибор в ванной комнате или гостиной не слишком удобно — придется постоянно «включать» свет заново, совершая лишние движения.

Схемы подключения

Это интересно! Электропроводка в квартире своими руками — пошаговая инструкция

Подключение датчика

Обычно прибор подключают в сеть вместо выключателя — замыкание цепи происходит автоматически. Если нужно предусмотреть режим, в котором лампа не гаснет после заданного промежутка времени, в схему встраивают отдельный выключатель. Схема подключения предусматривает параллельную работу датчика и обычного выключателя.

В большом помещении один прибор может не справиться с объемом комнаты. Тогда применяют схему с двумя датчиками, расположенными в противоположных углах, которые контролируют один светильник либо зональную подсветку. Важно проследить, чтобы оба прибора работали от одной фазы, в противном случае возникнет короткое замыкание.

Для случаев, когда необходимо включить несколько мощных ламп при сигнале от одного датчика (например, при организации уличного освещения), применяют схему подключения с магнитным пускателем.

Проводка

Это интересно! Как экономить электроэнергию в квартире: приборы для экономии электричества, общие правила

Как подключить датчик движения?

Датчики подсоединяются к бытовой сети 220В — кроме автономных моделей, работающих от встроенной батареи. На корпусе прибора обязательно указывается схема правильного подключения, обычно рисунок нанесен возле клеммной колодки.

Буква L обозначает точку включения фазы, N – нуля. Провод светильника подводится к разъему, промаркированному символом L’. Для подключения прибора нужно подать напряжение на первые два разъема.

Провод с вилкой со свободной стороны зачищают от изоляции и соединяют с клеммами. При ошибке между фазой и нулем датчик не испортится — он всего лишь не будет работать, индикатор подачи питания также не включится. Длина провода подбирается таким образом, чтобы вилка свободно доставала до ближайшей розетки. Подключение датчика движения для освещения в случае отсутствия поблизости розетки можно организовать и при помощи удлинителя — на качество работы прибора это не повлияет.

Подключение

[rek_custom1]

Проверка установки

Большинство бытовых датчиков оборудованы световым индикатором. Светодиод зажигается, когда прибор подключен к сети и работает. В «дежурном» режиме диод мигает с интервалом примерно в секунду. Если индикатор не зажегся сразу после подключения прибора к питанию — это еще не признак неисправности датчика. Некоторым моделям на активизацию и подготовку к работе требуется 20-30 секунд.

Обратите внимание!

При срабатывании устройства частота включений диода возрастает.

Благодаря этой особенности исправность устройства можно проверить даже без полного подключения к сети, что упрощает выбор подходящего места для монтажа датчика.

На фото принцип работы датчика движения

Как настроить датчик движения?

Изменение настроек прибора проводится при помощи рукояток на корпусе. Их количество зависит от модели устройства, обычно переключателей от 2 до 4. Возле каждой ручки находится обозначение настройки, за которую она отвечает (буквенное и символьное), а также направление вращения рукоятки.

Оптимальные параметры и настройки имеет смысл подобрать до монтажа датчика. После подключения, особенно если прибор монтируется под потолком, тестировать настройки и менять их будет не слишком удобно.

LUX означает регулятор освещенности. С помощью этой настройки устанавливается пороговое значение освещенности, после которого датчик реагировать не будет. При первом подключении значение обычно ставится на максимум.

Настройка датчика движения TIME отвечает за промежуток времени после срабатывания, в течение которого свет будет включен. Если движение продолжается после первого срабатывания, таймер начинает отсчет заново, потому при базовой установке время обычно ставится на минимум.

Настройки SENS и MIC (регулятор чувствительности и микрофона) на бытовых моделях датчиков движения встречаются редко. Первый отвечает за «восприимчивость» датчика и устанавливается на максимальное значение, второй — за уровень чувствительности микрофона (ставится на минимум).

Схема подключения датчика движения видео:

Вконтакте

Facebook

Twitter

Google+

Мой мир

Видите неточности, неполную или неверную информацию? Знаете, как сделать статью лучше?

Хотите предложить для публикации фотографии по теме?

Пожалуйста, помогите нам сделать сайт лучше! Оставьте сообщение и свои контакты в комментариях — мы свяжемся с Вами и вместе сделаем публикацию лучше!

Как установить датчик с фотоэлементом для наружного освещения | Статья

Что такое датчик фотоэлемента?

В автоматическом освещении, таком как уличные фонари, часто используются датчики с фотоэлементами, также известные как фотоэлементы, для определения количества окружающего света. Как только фотоэлемент обнаруживает достаточно низкий уровень освещенности, свет включается или, наоборот, повышение уровня внешнего освещения выключит свет.

Фотоэлемент состоит из резистора, прикрепленного к светочувствительным пластинам.По мере того, как на пластины попадает больше света, сопротивление (количество тока, проходящего через резистор) изменяется, включая и выключая свет. Эта технология удобна для всех типов уличных локаций.

Никакого вмешательства пользователя не требуется, вы можете не беспокоиться о настройке таймеров или забыть включить свет. Фотоэлемент действует аналогично выключателю света — датчики фотоэлементов также иногда называют фотоэлектрическими выключателями.

Фотоэлементы работают круглый год, активируются в сумерках и выключаются на рассвете, даже когда дни длиннее летом или короче зимой.Поскольку они ощущают количество света, а не работают в установленное время, их не нужно настраивать, когда восход или закат сменяются в зависимости от времени года.

Во многих установках наружного освещения используются датчики движения. Однако датчики фотоэлементов и датчики движения обычно служат разным целям. Хотя датчик движения может быть полезен для защиты бродячих животных от мусорных контейнеров и мусорных баков, например, фотоэлемент может обеспечить безопасность и постоянное освещение парковки в течение длительных периодов времени.

Как установить датчик фотоэлемента для использования вне помещений

Следующие шаги проведут вас через установку датчика фотоэлемента. Этот проект требует некоторых электромонтажных работ, поэтому, если вы не чувствуете уверенности или безопасности при выполнении этих задач, вам следует обратиться к электрику, чтобы он установил для вас фотоэлемент.

1. Выключите автоматический выключатель для внешнего освещения. Если вы не знаете, какой прерыватель приводит в действие ваш свет, выключите все прерыватели в здании, чтобы обеспечить отключение электроэнергии.Дважды убедитесь, что питание отключено, переместив переключатель в положение наружного освещения, чтобы убедиться, что он не включается.
2. Разберите корпус, в котором находится внешний свет. Возможно, вы захотите запечатлеть, как он разбирается, с фотографиями, чтобы вы могли легко собрать его обратно.
3. Вы должны увидеть два черных провода на фотоэлементе. Эти черные провода нужно подключить к черному проводу, который проходит между осветительной арматурой и основным источником питания вашего здания.Отсоедините черный провод, идущий от дома к светильнику.
4. Подключите один черный провод фотоэлемента к черному проводу, идущему от здания. Обязательно скрутите оголенный медный провод так, чтобы он образовал плотное соединение.
5. Подключите второй черный провод фотоэлемента к черному проводу светильника, убедившись, что медный провод полностью скручен.
6. Закройте новые соединения, которые вы сделали, электрическими заглушками.Убедитесь, что колпачок плотно прилегает к проводам.
7. Полностью заклейте все соединения изолентой. Убедитесь, что нет оголенных медных проводов.
8. Чтобы проверить фотоэлемент, снова включите питание на выключателе. Убедитесь, что выключатель света находится во включенном положении. Закройте фотоэлемент рукой — если свет включается, когда фотоэлемент закрыт, ваш фотоэлемент работает правильно.
9. Завершите установку фотоэлемента, собрав светильник.

Если вы устанавливаете новый светильник, процедура аналогична описанной выше. Для установки нового светильника вам может потребоваться:

• Новый фотоэлектрический переключатель
• Инструмент для зачистки проводов
• Плоскогубцы игольчатые
• Отвертка
• Тестер напряжения
• Изолента
• Проволочные гайки
• Герметик силиконовый

Шаги по установке нового приспособления:

• Отключите питание автоматическим выключателем.
• Снимите имеющийся светильник.
• Установите новый светильник с предварительно установленным фотоэлектрическим выключателем, следуя прилагаемым к нему инструкциям по монтажу.
• Чтобы подключить новый светильник, с помощью плоскогубцев отрежьте примерно 3/8 дюйма изоляции от проводов. Скрутите вместе черный провод светильника и черный провод вашего дома. Закройте новое соединение проволочной гайкой и убедитесь, что он плотный.То же самое проделываем с белыми проводами. Всегда соединяйте черные провода с черными проводами, а белые провода с белыми проводами.
• Закройте все соединения изолентой и уберите все провода.
• Завершите установку осветительного прибора в соответствии с инструкциями производителя.
• Когда все будет собрано, проверьте свой свет, как показано выше.

LiTian Lighting предлагает фотоэлементы, которые можно установить в самых разных местах, в том числе в розетках, светильниках на столбах или уличном освещении.Наши продукты хорошо сконструированы и отличаются долгим сроком службы. Если вас интересуют фотоэлементы для светодиодного освещения, свяжитесь с нами.

Как за 15 минут добавить датчик движения к существующему уличному освещению

Повышение безопасности и снижение затрат на электроэнергию! Это подводит итог этого исправления.

При анализе наиболее эффективных средств защиты от кражи мы недавно сослались на исследовательскую работу, основанную на опросе осужденных грабителей, в котором 24% сказали, что наружное освещение было частью их оценки риска, прежде чем принять решение о взломе дома.

0%

Для меня я собираюсь приложить любой вес к стороне «не взламывать» в этом решении, что я могу, особенно если это рентабельно .

Многие люди не оставляют уличное освещение включенным, что лишает их преимуществ в качестве средства устрашения от грабителей.

Послушайте, я очень чувствителен к световому загрязнению (кто не любит видеть звезды по ночам) и тратить электроэнергию впустую. Но вам не нужно ставить под угрозу свою безопасность, постоянно выключая свет.

Вы можете:

В этом посте мы расскажем, как добавить датчик движения к уличному освещению. Вы даже можете установить светодиодные светильники на потолок с датчиком движения. Если у вас есть дополнительное время, вы можете прочитать нашу публикацию о том, как установить автоматический светильник для крыльца. Просто помните о типичных ошибках при установке потолочного освещения, чтобы ваш дом и ландшафт ночью не выглядели странно! И , если у вас уже есть фонари, это руководство по модернизации фонаря движения специально для вас .

Зачем добавлять датчик движения к свету?

Почему бы просто не использовать стандартные прожекторы? Мы уже упоминали об окружающей среде и стоимости, но это также влияет на безопасность.Когда свет постоянно включен, вы и ваши соседи привыкаете к нему, как если бы кто-то из жителей Лос-Анджелеса считал коричневый воздух нормальным . Они видят это каждый день. Если же, с другой стороны, внезапно загорится свет и в толстовке появятся ползания, это с большей вероятностью привлечет ваше внимание.

И, я думаю, грабителям это тоже неудобно. Представьте, что вы крадетесь по дому, когда включается свет. Вы сразу же начинаете беспокоиться о том, что вас заметили внутри, пока вы не найдете источник света (если на нем есть очевидный адаптер датчика движения наружного света).Каждый раз, когда вы заставляете потенциального преступника думать о том, чтобы его поймали, прежде чем совершить преступление, есть возможность его вообще избежать.

Еще одним преимуществом является то, что добавив датчик движения к свету, вы можете сэкономить на расходах на электроэнергию . Вместо того, чтобы гореть 8 часов в день, датчик движения, который активен только в условиях низкой освещенности, может включать свет только на 30 минут. С лампой накаливания прожектор может снизить ваши ежегодные затраты на электроэнергию с 35 долларов до чуть более 2 долларов при условии, что они равны 0 долларов.12 / стоимость кВтч.

0

0

Срок окупаемости (выбранный нами комплект стоит 18 долларов) составляет около года при этом Оцените, если у вас уже есть прожекторы. По прошествии года продолжающаяся экономия — это просто подушка.

Вас удивила экономия средств? Сообщите своим друзьям.

Как добавить датчик движения к существующему уличному фонарю

Вот что вам нужно для установки датчика движения

Надеюсь, вы продали.Итак, давайте перейдем к ремонту ваших фонарей.

Список необходимого оборудования будет зависеть от вашего освещения, но он будет примерно таким:

• Отвертка
• Переключатель датчика наружного движения


Жесткий, правда? В вашем комплекте должны быть гайки для проводки, чтобы все соединить вместе.

Как установить датчик движения на существующий светильник

1. Подберите комплект для обнаружения движения вне помещения в Интернете (убедитесь, что в вашем существующем светильнике или коробке есть заглушка, в которую можно вкрутить, в противном случае возьмите один из винтов в соединенных устройствах выше, и установка очень проста).
2. Выключите свет и снимите крышку. (проверьте, что питание тоже отключено!)
3. Удалите вставку, на которой вы хотите установить детектор движения.
4. Пропустите провода в приспособление и прикрутите датчик движения к светильнику.
5. Подключите горячий провод от дома к черному детектору движения, красный провод к горячему проводу (черный в США) фонаря и соедините нейтральные провода вместе.
6. Отрегулируйте чувствительность по мере необходимости, нажмите кнопку и сделайте это.

Это было не так уж и плохо, правда? Теперь все, что вам нужно сделать, это подождать, пока стемнеет, чтобы вы могли проверить чувствительность вашего нового движущегося света !

Единственное, что вы можете сделать, это проверить возможные настройки детектора движения, которые могут лучше соответствовать вашей ситуации. Для устройства, которое я взял, вы можете настроить его на то, чтобы он оставался включенным в течение 6 часов после сумерек или всегда включался при движении (днем или ночью) в дополнение к стандартной работе только при слабом освещении.

К счастью, большинству из вас не придется беспокоиться об этом шаге, поскольку по умолчанию операция включается только тогда, когда темно и обнаруживается движение.

Считаете это полезным? Скажите спасибо, поделившись им со своим кругом.

Если вам вообще нужна помощь, просто напишите в комментариях, и я сделаю все возможное, чтобы помочь вам. Я не электрик, поэтому, если сомневаетесь, проконсультируйтесь с одним из них.

Вы также можете узнать больше о примерах интеллектуального освещения и домашней автоматизации и посмотреть, соответствуют ли они вашим потребностям.

Привет, я Джоди. Я закончил с отличием со степенью магистра компьютерных наук и имею более чем 15-летний опыт работы инженером по электронике. Я на протяжении всей жизни учусь и возню с собой, и мне нравится автоматизировать домашние дела, поэтому я могу решать более серьезные проблемы, чем вставать с постели и проверять, закрыта ли дверь гаража. . . вроде слишком мало спать!

Как установить автоматический датчик освещенности

Освещение с автоматическими датчиками — привлекательная особенность, которая также действует как функция безопасности для домовладельцев.Может показаться, что установить автоматический датчик немного сложно, но, выполнив шаги, указанные ниже, эту задачу может выполнить любой домовладелец.

Для безопасности всего дома при установке автоматического датчика освещенности убедитесь, что в доме нет источника питания. Это делается для того, чтобы во время работы не было электрического тока или поражения электрическим током. Используйте тестер напряжения, чтобы проверить, выключено ли питание.

Снимите старые лампы с приспособлений и с помощью отвертки снимите болты, крепящие приспособление к распределительной коробке.Затем, удаляя второй болт, нужно обязательно держаться за старый крепеж, чтобы он не выпал.
