Подключение глубинного насоса к системе водоснабжения

Автор Монтажник На чтение 8 мин. Просмотров 15.3k. Обновлено

Использование скважин и колодцев для забора воды, при отсутствии центрального водоснабжения на загородных участках, является единственным решением проблемы обеспечения питьевой водой. Не всегда вода в источнике расположена близко к поверхности — для забора приходится устанавливать погружное насосное оборудование и производить подключение глубинного насоса к системе водоснабжения.

Электронасос не может работать постоянно, подавая воду в магистраль, для автоматизации режима его работы и снижения нагрузки на водопроводную линию при циклах включения и отключения, устанавливают автоматическое оборудование, состоящее из нескольких приборов.

Рис. 1 Опускание глубинного электронасоса в скважину

Автоматика: основные узлы и их назначение

Перед тем, как подключить погружной насос для скважины или колодца, монтируют водопроводную магистраль с необходимой автоматикой. Автоматические системы управления одинаковы для любого вида электронасосов, отличие состоит только в настройках управляющих приборов и объеме гидроаккумулятора. Основных узлов всего несколько, при подключении они размещаются в одном месте и выполняют следующие функции.

Реле давления

Основной прибор, осуществляющий автоматическое управление работой электронасоса. Внешне устройство имеет вид небольшой коробочки со штуцером для подключения к водопроводной линии. Принцип работы реле давления довольно прост: если напор в системе превышает допустимое значение, вода давит на клапан, размещенный внутри корпуса за штуцером, и связанная с клапанной диафрагмой металлическая пластина с толкателем размыкает контакты внутри прибора.

Кабель питания электронасоса при работе проходит через реле давления, одновременно происходит разрыв питающей цепи и насосное оборудование отключается. Предусмотрена настройка реле давления в определенном диапазоне двумя регулировочными винтами — один устанавливает верхний порог срабатывания, второй винт регулирует разницу между запускающим и отключающим прибор давлением.

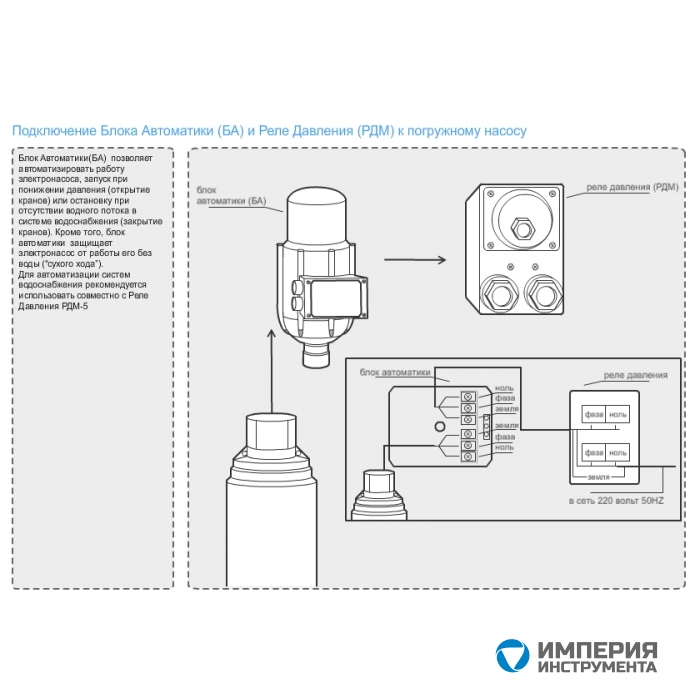

Рис. 2 Автоматика для глубинного насоса

Гидроаккумулятор и преимущества его использования

При включении и отключении электронасоса вода в водопроводной системе резко останавливается или моментально приходит в движение — это вызывает гидроудары, при которых трубопровод и оборудование испытывают повышенные нагрузки.

При потреблении воды, если не существует некоторого запаса, насос будет включаться и отключаться через незначительные интервалы времени — это приведет к повышенным нагрузкам на систему и оборудование и ускорит износ электронасоса.

Для устранения вышеприведенных негативных факторов в водопроводную систему устанавливают гидравлический аккумулятор. Устройство представляет собой цилиндрический металлический бак, внутри которого размещена резиновая мембрана. При закрытых кранах резиновая колба бака наполняется водой, при этом давление в гидроаккумуляторе должно быть равным или чуть ниже давления в системе. При пользовании водой она поступает в трубы из аккумулятора, увеличивая время нахождения электронасоса в отключенном состоянии.

Понятно, что чем больше объем гидробака на один насос, тем больший запас воды в системе и более длительное время оборудование будет находиться в состоянии покоя между запуском и остановкой, следовательно, увеличится ресурс его работы.

Любой мембранный бак имеет в стенке ниппель для закачки и спуска воздуха в камере — это позволяет уравнять давление в системе и воздушной прослойке за резиновой грушей гидроаккумулятора. Если бы такого давления в гидроаккумуляторе не было, резиновая мембрана от напора воды распласталась бы по стенкам бака и не могла выполнять свои функции.

Стандартное минимальное значение объема гидробака не меньше 10 литров, верхняя граница может доходить и до 100 литров.

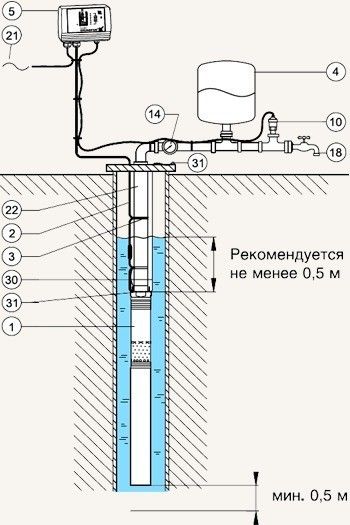

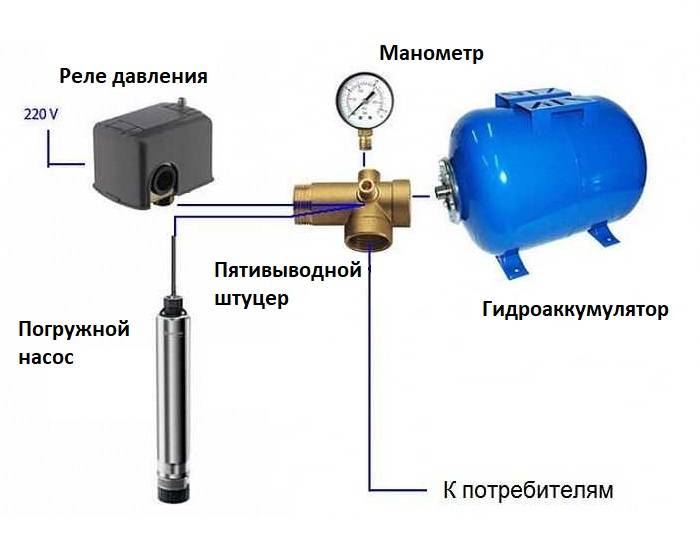

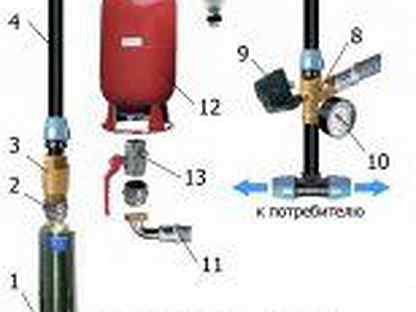

Рис .3 Схема подключения насоса для скважины к автоматике

Манометр

Для настройки порога срабатывания реле и контроля давления в линии любая водопроводная система включает в себя стрелочный или индикаторный измеритель давления. Стандартный манометр имеет штуцер для подключения и две шкалы в разных единицах измерения для снятия показаний.

Реле сухого хода

Во многих схемах установки электронасосов в колодец или скважину и подключения к автоматике не указан такой важный элемент, как реле сухого хода.

Что произойдет в случае, если в водозаборном источнике закончится вода? Погружной насос будет работать без необходимого водного охлаждения, пока не выйдет из строя — напор в системе будет низким, реле давления не отключит насосное оборудование.

Реле сухого хода конструктивно напоминает устройство реле давления и работает точно по такому же принципу, но наоборот — при низком давлении в системе оно размыкает цепь питания электронасоса, а при высоком замыкает.

Многие модели глубинных электронасосов оснащены встроенным термореле, прерывающим цепь питания при перегреве обмотки, которое происходит в работающих без воды погружных агрегатах.

Некоторые пользователи полагают, что данная защита может успешно заменить такой элемент автоматики, как реле сухого хода. Это мнение ошибочно в связи с тем, что перегрев обмотки является аварийной ситуацией, приводящий к нагреву изоляции и потери ей своих физических параметров. Многократный нагрев через некоторое время приведет к затвердеванию и отслаиванию изолирующего лака и в конечном итоге к межвитковому замыканию и выходу электронасоса из строя.

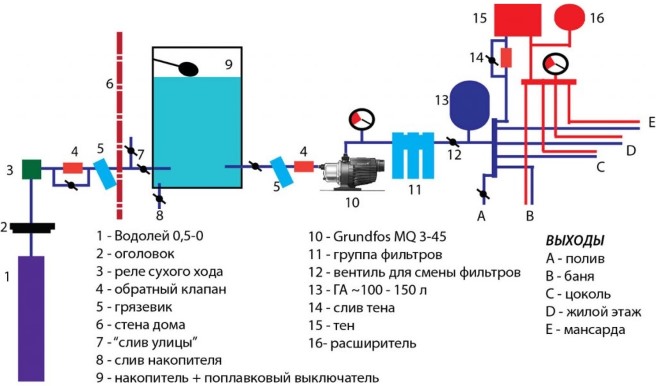

Рис. 4 Схема индивидуального подключения глубинного насоса в частном доме

Поплавковые датчики. Если схема подсоединения насосов для скважины обязательно должна иметь в своем составе реле сухого хода, которое работает в паре с реле давления в автоматическом режиме, то для глубоких колодцев его присутствие не обязательно. Дело в том, водозабор из колодцев производится с использованием конструкций, имеющих встроенный поплавковый выключатель. Устройство является аналогом реле сухого хода и отключает агрегат при падении уровня воды ниже определенной отметки.

Поплавковый выключатель работает следующим образом: при падении уровня жидкости в источнике его плавающая головка опускается и установленный внутри шарик размыкает контакты, которые встроены в цепь питания электронасоса.

Сенсорные датчики. Основным недостатком поплавковых выключателей является необходимость в свободном пространстве для работы, появившиеся на рынке колодезные электронасосы с сенсорными датчиками, не имеют подобных проблем.

Электролитический датчик уровня жидкости в таких моделях располагается сбоку и передвигается в вертикальном направлении, устанавливая порог срабатывания. Два его контакта работают в замкнутой цепи при наличии жидкости, как только ее уровень падает, цепь разрывается и электронная схема отключает питание электронасоса.

Рис. 5 Электронасосы с поплавковым и электролитическим датчиком

Подключение глубинного насоса к системе водоснабжения

При устройстве индивидуальной системы водоснабжения еще на стадии проведения буровых работ следует знать диаметр и материал изготовления трубопровода, глубину залегания водопроводной линии, рабочее давление в системе, на которое рассчитано оборудование. При монтаже и включении водопровода руководствуются следующими рекомендациями:

  • При использовании водопроводной системы в зимнее время придется принимать меры по ее защите от холода. Обычно трубы прокладывают под землей и выходить они должны из оголовка скважины, поэтому понадобится устройство кессонной ямы для установки и обслуживания оборудования. Чтобы сделать ее более удобной и снизить глубину, водопроводную линию утепляют и обогревают электрическим кабелем.

Рис. 6 Подключение глубинного насоса к системе водоснабжения, сборка насосной станции своими руками — основные этапы

  • При определении глубины погружения электронасоса, устанавливают динамический уровень при включенном оборудовании и подвешивают агрегат на 2 метра ниже установленной отметки, минимальное расстояние до дна у глубинных моделей 1 метр.
  • При использовании песчаных скважин обязательна установка в водопроводную линию фильтров для песка или грубой очистки перед оборудованием.
  • Электронасосы меняют свою эффективность откачки при изменении питающего напряжения, поэтому для стабильной работы лучше приобрести стабилизатор напряжения и подключить к нему оборудование.
  • Для удобства работы и обслуживания часто проводится сборка насосной станции своими руками. На гидроаккумулятор монтируются манометр и реле давления с использованием стандартного пятивходового штуцера, но так как там отсутствует патрубок для крепления реле сухого хода, его придется устанавливать на дополнительный тройник.
  • Часто электронасосы имеют короткий кабель питания, с недостаточной длиной для подключения к питающей сети. Его удлиняют путем припаивания аналогичного с дальнейшей изоляцией точки соединения термоусадочной муфтой.
  • Обязательно присутствие в водопроводной системе фильтров грубой и тонкой очистки. Они должны размещаться до автоматики системы управления, в противном случае попадание песка и грязи приведет к их некорректной работе и поломкам.

Рис. 7 Размещение автоматического оборудования в кессонной яме

Монтаж погружного электронасоса для установки в скважину

Для установки погружного электронасоса в скважину выполняют работы в следующем порядке:

  • Вкручивает в выходное отверстие агрегата пластиковую переходную муфту для подключения напорного трубопровода. При отсутствии встроенного обратного клапана устанавливают свой, монтируя его первым на выходе электронасоса, затем прикручивают фитинг для подсоединения труб ПНД.
  • Приставляют к насосу трубу и фиксируют ее пластиковой манжетой, продевают в ушки корпуса трос и соединяют его концы на выходе при помощи двух специальных зажимов, свободный конец прикручивают к основному тросу изолентой.
  • Соединяет вместе кабель питания, трос и напорный шланг с помощью изоленты или стяжек с шагом 1 метр., при этом следят, чтобы питающий шнур был закреплен без натяжения.
  • Опускают электронасос в скважину на заранее установленную глубину. Для этого измеряют и обрезают напорную трубу нужной длины, вставляют ее в оголовок, к которому привязывают трос.
  • После погружения можно сразу проверить работу электронасоса без подключения к трубопроводу, если подача жидкости соответствует паспортным данным, подключают всю водопроводную линию и затем контролируют и регулируют работу оборудования автоматическими приборами.

Рис. 8 Подготовка скважинного электронасоса к погружению

Для подключения скважинного насоса к системе водоснабжения используют приборы, которые автоматизируют его работу, препятствуют частому запуску и снижают нагрузку на линию. Их можно самостоятельно смонтировать в одном модуле, установить в жилом помещении или оставить в кессонной яме со скважинным оголовком.

Для дальнейшего монтажа и подключения водопровода потребуются услуги квалифицированных специалистов. Они произведут пайку пластиковых труб, установку и монтаж необходимых фитингов, кранов, переходных муфт.

Как установить автоматику на насос

Для человека жизненно важным является не только чистый воздух, но и чистые продукты питания. Если употреблять в пищу загрязненную воду, то это может привести к серьезным последствиям. Именно поэтому многие отказываются от центрального водоснабжения в пользу скважин. Где-то их приходится бурить в силу отсутствия других источников. И в том, и в другом случае будет неудобно постоянно включать насос, чтобы поднять воду на поверхность. Помочь в этом может автоматика для скважинного насоса. Что это такое и какие есть разновидности автоматики для насоса? Как она встраивается в систему? Об этом речь пойдет в статье.

Что необходимо знать


Нормальная система водоснабжения подразумевает постоянное наличие номинального давления. Если его не будет, то некоторая техника откажется запускаться. Это касается стиральных машин, некоторых видов котлов и других. Скважинный насос не может постоянно быть включенным, чтобы поддерживать это давление. Такой режим работы попросту выведет его из строя. Для решения этой задачи в систему встраиваются два дополнительных модуля. Одним из них является реле давления или автоматика для насоса, а вторым – гидроаккумулятор. Есть системы, которые подразумевают установку еще нескольких модулей, о которых будет сказано ниже.

Из чего выбрать


Принцип работы самой простой схемы, которая включает в себя автоматику для насоса и гидроаккумулятор сводится к тому, что насос поднимает определенный столб воды. При этом в трубопроводе возникает некоторое давление. Первым делом вода попадает в бак, который компенсирует гидроудары, после этого она подходит к реле давления или автоматике. В ней уже есть примитивный механический датчик, который, реагируя на конкретное давление, подает или отключает питание. Но не все виды автоматики для глубинных насосов работают по такому принципу, кроме того, некоторые из них не нуждаются в гидроаккумуляторе. На данный момент доступно три поколения реле давления.

Каждое из них имеет свои особенности, которые стоит учитывать при выборе и монтаже. Невозможно купить автоматику отдельно от скважинного насоса. Перед выбором автоматики необходимо знать, в каких режимах может функционировать насос и какие системы защиты интегрированы непосредственно в него. В современных агрегатах могут быть встроены датчики, которые отслеживают избыточное давление или превышение допустимой температуры агрегата. Доступны также насосы, которые имеют защиту от сухого хода. Она подразумевает остановку оборудования в случае, если в скважине закончилась вода. Такими же системами может быть оборудована и автоматика для насоса. Нет смысла в дублировании возможностей. При таком раскладе будет достаточно автоматики первого поколения.

Простейший вариант


Автоматика для насоса, которую относит к первому поколению, представляет собой простое электромеханическое устройство. Среди основных видов можно выделить:

  • поплавок;
  • датчик сухого хода;
  • реле давления.

Первый большей частью применяется в тех случаях, когда речь идет о выкачке жидкости из мест затопления или при перекачке ее из одной емкости в другую. Поплавок подключен непосредственно к насосу и реагирует на изменение уровня воды. Как только она падает до критической отметки, то он отключает насос. Реализовано это перекидным механизмом, который находится в герметичном корпусе и через который подается питание на насос. Датчик сухого хода может использоваться самостоятельно или быть частью автоматики для глубинного насоса. Суть функционирования элемента заключается в отслеживании наличия воды в системе. Если она пропадает, то модуль сухого хода выключает насос, чтобы сальники и двигатель не вышли из строя.

Реле давления представляет собой небольшой блок. Он может быть смонтирован рядом с помпой или на аккумуляторный бак. Все зависит от того, как будет удобнее. Самое простое устройство состоит из двух основных модулей:

  • электрического;
  • механического.

Электрическая часть представлена двумя группами клемм. В одну из них подводятся провода от питающего кабеля, а в другую те, что уходят к насосу. Есть специальный выключатель, который приводится в действие механической частью. Она представлена двумя пружинами и дополнительными элементами. Через специальное отверстие на мембрану давит вода, которая поступает от насоса. Воздействуя на нее, усилие передается к пружине. Пружина приводит в действие выключатель, который замыкает или размыкает контакты.

Обратите внимание! Использование простого варианта реле подразумевает наличие гидроаккумулятора.

Второе поколение


Автоматика следующего поколения представляет собой устройство, которое несколько сложнее в строении и в принципе функционирования. Вместо простейшей механической схемы, в таких реле используются дополнительные датчики. Они монтируются на насосной части, а также в определенных точках трубопровода. Такой подход позволил исключить из системы гидроаккумулятор. Замер давления производится непосредственно в трубопроводе. Как только отрывается кран или какое-либо устройство начинает использовать воду, датчик фиксирует падение давления. Сенсор передает соответствующий сигнал в главный блок управления, который включает подачу питания насоса. Как только давление достигает требуемого уровня, происходит обратный процесс.

Это не единственные датчики и возможности такого рода прибора. Некоторые модели имеют в своем строении дополнительный датчик температуры. Он способен контролировать состояние насоса и отключать его при достижении критического уровня. Если этого не сделать вовремя, тогда обмотки выйдут из строя и потребуется дорогостоящий ремонт. Доступна функция аварийного отключения. Она необходима в тех случаях, когда происходит прорыв трубопровода. Блокируя утечку, автоматика для насоса предотвращает затопление дома или участка. Некоторые модули имеют функцию защиты от сухого хода. Датчик слежения за уровнем воды подскажет, когда зеркало воды упадет и потребуется смещение насоса.

Совет! Стоит хорошо взвесить потребность в дополнительных функциях. Они значительно влияют на цену, но с подобными задачами справится обычный блок автоматики.

Автоматизированная система


Ее относят уже к третьему поколению подобных устройств. Она представляет собой целый механизм. Он обойдется значительно дороже предыдущих двух вариантов, но в промышленных масштабах без такого рода прибора не обойтись. Такая автоматика также выполняет функции по включению и отключению насосного оборудования в зависимости от изменяющихся обстоятельств, но делает это в интеллектуальном режиме. Благодаря этому удается продлить срок службы насоса. Кроме основных показателей, автоматика такого типа отслеживает мощность, которую потребляет насос во время работы. Чем больше требуется жидкости и чем на большую высоту ее необходимо поднять, тем больше потребление прибора.

Обычная автоматика всегда подает полную доступную мощность на насос. Но в некоторых случаях это вредит оборудованию. В целях экономии электроэнергии, а также ресурса двигателя целесообразнее было бы подавать мощности ровно столько, сколько требуется для конкретных задач. Производить регулировки перед каждым включением практически нереально. Именно для этого и создана автоматика третьего поколения. Микроконтроллер постоянно отслеживает давление, напор и количество воды, которое подается на поверхность. Если расход моментально увеличивается, то датчик подает сигнал и автоматика поднимает мощность насоса.

Процесс монтажа


Процесс монтажа простейшей автоматизированной системы, в которой будет присутствовать реле давления не требует особых знаний и больших усилий. Первым делом производится сборка насосного узла и его установка в скважину. Параллельно с ним опускается кабель питания, который привязывается к подающей трубе. На поверхности труба, которая идет от насоса подключается к гидроаккумулятору. Чтобы сделать это правильно, необходимо подготовить гидроаккумулятор. Чтобы последний мог выполнять свою функцию, в нем должен присутствовать воздух под давлением. Значение давления должно быть несколько выше нижнего порога отключения. Этот зазор составляет 10%.

Чтобы накачать требуемое количества воздуха, необходимо открутить в задней части специальную крышку, которая прикрывает золотник. Для работы понадобится автомобильный насос с манометром или обычный ручной без него. Если давление не поднимается, тогда проблема может быть с резиновой грушей, которая находится внутри бака. После подготовки бака на него устанавливается латунный пятерной переходник. В одно из его отверстий вкручивается автоматика, а во второе – манометр. Эти отверстия меньше по диаметру, чем другие. К одному из больших отверстий осуществляется подвод трубы, которая идет от насоса, а к другому – трубы которая будет уходить к потребителям.

Далее следует подключение электрической части автоматики. Клеммы обозначаются тремя латинскими буквами, которые указывают какой провод куда подключается. В отверстие с буквой N подводится нулевой провод, в отверстие L – фазный, третье отверстие может быть обозначено значком с тремя полосками или буквой E, к нему необходимо подключить провод заземления. Питающий кабель не подключается напрямую к общему автомату счетчика. Для него должен быть установлен отдельный автомат. Желательно, если он будет дифференциальным, чтобы улавливать малейшие утечки вследствие попадания влаги внутрь автоматики.

После подключения кабелей не стоит спешить закрывать крышку автоматики, потребуется настройка рабочих давлений. Большая пружина, которая находится внутри автоматики для насоса предназначена для регулировки сразу двух значений. Разброс между этими значениями регулируется меньшей пружиной, ее еще называют дельтой. Потребуется осуществить тестовый запуск насоса. Как только давление достигнет критической точки, и он отключится, необходимо следить за манометром и засечь точку, в которой произойдет включение двигателя. Стандартным значением, которое многие выбирают для себя составляет от 1,5 до 2 атмосфер.

Если по манометру видно, что показания превышают, тогда на автоматике для насоса необходимо покрутить гайку большой пружины по часовой стрелке. Не стоит слишком усердствовать, т. к. один поворот может изменить значение на 0,8 атмосферы. Когда будет достигнуто желаемое значение для давления воды от насоса, тогда можно похожим образом задать верхнюю точку, но вращать уже следует не большую, а маленькую пружину. Видео настройке автоматики для насоса можно посмотреть ниже.

Резюме


Как видно, процесс установки и настройки автоматики для насоса не составляет особого труда, если речь идет об обычном реле давления. Для устройств следующих поколений придется воспользоваться помощью профессионала или следовать руководству производителя.

Отправить комментарий

защита системы и бесперебойное водоснабжение

Независимо от глубины, дебита, интенсивности водозабора скважина и установленное оборудование для подачи воды нуждается в дополнительной защите. Нет возможности визуально контролировать уровень, чистоту, давление воды, соответствие показателей электросети эталонным. Правильно выбранная, установленная и настроенная автоматика для скважинного насоса – это защита электрооборудования, существенно увеличивающая срок службы водоподающих устройств.

Содержание

Функции автоматических систем:

  • Оптимизация потребления электроэнергии: насос включается на время, необходимое для набора определенного количества воды в бак.
  • Обеспечение достаточного постоянного давления в системе водоснабжения.
  • Защита стенок скважины от осыпания в результате работы мотора насоса при низком дебите.
  • Предохранение оборудования от поломок по причине сухого хода, попадания механических частиц.
  • Контроль состояния двигателя: отключение при превышении показателей максимальной температуры, напряжения, давления.

Насосное оборудование с автоматической защитой

Автоматика в оборудовании скважины подбирается в зависимости от типа и мощности используемых насосов: погружные устройства требуют выбора специальных компактных герметичных элементов, для наружных систем используют реле, датчики для установки в помещениях.

Кардинально отличаются схемы установки датчиков, реле для систем с использованием гидроаккумуляторной емкости и водопроводов, подключенных непосредственно к скважине.

Схема расположения системы защиты и гидроаккумулятора скважины

Обустройство скважины насосным оборудованием и автоматикой выполняют одновременно. Учитывают:

  1. Тип насосных устройств, мощность.
  2. Производительность источника и интенсивность использования.
  3. Необходимый уровень защиты: возможно применение сложных многоуровневых автоматизированных систем.

Защита с поплавковыми элементами: контроль уровня ↑

Самая простая система автоматики для домашней или дачной скважины, которую можно смонтировать своими руками – поплавковая с контролем уровня. Принцип работы защиты: двигатель насоса отключается от сети принудительно после превышения максимально допустимого уровня в емкости: расширительном или накопительном баке. Мотор автоматически включается при падении уровня ниже минимально допустимого.

Простая поплавковая система

Используют 2 разных типа датчиков:

  1. Пластиковые контейнерные для наружных баков.
  2. Герметичные, малого диаметра поплавковые элементы для погружения в скважину — при использовании в комплекте с погружным насосом вне накопителя.

Компактные поплавки

Главное преимущество поплавковой защиты – низкая стоимость и простота монтажа. Еще один довод в пользу применения контроля уровня: двигатель работает в четком режиме. Система защищена от частого включения, коротких периодов работы, которые неблагоприятно сказываются на сроке службы насоса. Вода набирается в бак до определенного уровня, и следующее включение двигателя происходит только после использования большей части объема емкости.

В качестве дополнительной защиты водозабора с баком малого объема простую поплавковую схему дополняют контролем рабочего давления, устанавливая датчики и реле.

Добавлено реле защиты, поплавковые датчики встроены в бак

Система контроля давления: защита насоса ↑

Автоматические блоки контроля параметров давления используют:

  • В качестве защиты домашних систем водозабора с применением погружного оборудования: реле монтируют на трубопроводе.
  • При обустройстве индивидуального водоснабжения с использованием мембранной емкости (бака) с наружным или внутрискважинным насосом.

Готовые автоматические модули с реле и манометром

Принцип работы автоматики для скважинного насоса с контролем и регулировкой давления прост. Устанавливаются минимальные и максимальные значения давления. При падении показателя до нижнего параметра происходит автоматическое включение мотора. Двигатель отключается после достижения верхнего предустановленного допустимого предела. Фактически, двигатель работает только в определенном диапазоне рабочего давления.

Используют реле с пружинной регулировкой. Настройка минимального и максимального значения рабочего давления выполняется вручную. Степень сжатия металлической пружины определяет верхний показатель, дополнительной гайкой регулируют минимально допустимый уровень.

Простой образец реле с пружинной регулировкой

Главный недостаток бюджетных устройств – сложности настройки. Приходится использовать манометр, но добиться тонкой регулировки невозможно. Кроме того, бытовые реле не обладают достаточной надежностью, быстро выходят из строя и не защищают насос от холостой работы.

Специальные промышленные реле выпускают со встроенными манометрами, выведенными на поверхность регуляторами, которые позволяют добиться точной установки параметров, дополнительными датчиками защиты от сухой работы.

Автоматический блок пресс-контроля

Проточные устройства: максимальный контроль и точная настройка ↑

Производители оборудования и автоматики для скважин выпускают многофункциональные электронные блоки, которые комплексно защищают насосные станции.



По сложности схем и принципу работы можно условно разделить промышленные автоматические блоки на 3 категории:

  1. Пускозащитные системы. Комплексные, полностью автоматические решения. Устройства выпускаются с использованием простых печатных плат, главным недостатком которых является их недолговечность. Замена вышедшего из строя элемента часто равна стоимости нового блока.Преимущества автоматики:
    • Широкий набор защитных возможностей: блокировка включения при несоответствии показателей электросети. Включены функции защиты при перегреве, предельных нагрузках. Также производители оборудуют блоки выключателем для остановки работы при отсутствии воды. Установка такой системы требует дополнительных расходов: все реле и датчики приобретаются отдельно.
    • Низкая цена.
  2. Автоматизированные релейные системы. Блоки с встроенными реле давления устанавливаются непосредственно на трубе. Автоматика фиксирует давление, контролирует постоянное наличие воды в рабочей среде. Ассортимент выпускаемых блоков позволяет подобрать бюджетные блоки для домашней скважины, сложные комплексы для водозабора, обеспечивающего водой несколько квартир или домов.

    Релейная автоматика для дома

    Преимущества систем со встроенным реле:

Сложность оборудования скважины насосом и автоматикой – в необходимости точных расчетов мощности электронасосов, совместимости материалов, соблюдении технологии и правил монтажа. От того, насколько верны расчеты при планировании схемы водоснабжения, зависит долговечность работы оборудования, бесперебойность подачи воды, срок службы скважины. Самостоятельная установка допускается только при подборе элементов равной мощности одного производителя, спроектированных для монтажа в единую систему.

Классическая схема монтажа автоматики для индивидуального скважинного насоса в загородном доме, которую можно выполнить своими руками



Подготовка материалов и выбор места для установки ↑

Место для установки оборудования выбирают, исходя из типа насоса: для наружных необходима дополнительная звукоизоляция. В любом случае электрооборудование необходимо разместить в защищенном от воды и мороза помещении. Подходят подвальные, цокольные помещения, кессоны, изолированные от атмосферного воздействия.

Автоматика в приямке

Для создания простой автоматической системы понадобятся:

  • Реле давления, датчик сухого хода, манометр.
  • Запорная арматура: краны (вентили).
  • Трубы подходящего диаметра.
  • Соединительные элементы, переходники, тройники, разветвители.
  • Изоляционная лента для герметизации соединений.

Элементы автоматики и сопутствующие материалы

Схема монтажа и настройка защитной системы ↑

Реле устанавливают непосредственно на трубе перед входом в аккумуляторный бак. Перед регулятором давления проводит монтаж датчика защиты от сухой работы. Соединение элементов на тройнике тщательно изолируют, обязательно проверяют герметичность. Есть релейные блоки, которые устанавливаются на корпус бака.

Порядок подсоединения релейного блока

После первичной установки необходимо провести проверку контактной группы, подключить провод питания. Обязательно провести кабель заземления. Собранный блок подключают к насосу, включают в сеть.

Готовое к подключению реле

Настройку и регулировку необходимо проводить после проверки работоспособности подключенных устройств.

Устанавливают допустимые значения рабочего давления

Видео: сборка и подключение насосного оборудования ↑

Идеально, если все работы, от выбора места для скважины и до запуска водопроводной системы, проводят профессионалы. Мастера учитывают характеристики скважины, ее производительность. С учетом всех параметров подбирают оптимальную фильтрационную схему, тип насосного устройства. Комплексно планируют использование подходящей автоматической системы защиты. В этом случае возможность ошибки при выборе или монтаже исключена.

Экономить на автоматике также нельзя: цена испорченного насоса, стоимость демонтажа и установки нового оборудования значительно превышает стоимость надежного блока. Современные системы можно оборудовать средствами дистанционного контроля и управления.

Автоматика для скважинных (погружных) насосов

Содержание

На любом загородном участке, что не подключен к центральной системе водоснабжения, хозяева первым делом оборудуют скважину или другой подобный источник воды. Затем в него опускают насос, который позволит добывать жидкость из скважины и делать это достаточно продуктивно.

Автоматический блок управления для погружного насоса

Однако не стоит забывать и то, какое серьезное значение играет автоматика для скважинных насосов. Ведь без нее невозможно наладить автономную систему водоснабжения в доме.

Особенности и назначение

Блок автоматического управления играет огромную роль в деле обустройства всей системы водоснабжения любого частного дома. Без него людям пришлось бы тратить несравнимо больше времени на совершенно элементарные вещи.

Стоит понимать, что скважинный насос – это всего лишь устройство, что способно выкачивать жидкость из источников. Ни на что большее он не способен. Система водоснабжения тоже сложностью не отличается. Она состоит из труб, переходников и распределителей, которые просто доводят воду из скважины до конечного потребителя.

Однако для обустройства нормального функционирования системы водоснабжения необходимо установить автоматический блок управления насоса. С его помощью можно будет настроить работу устройства так, чтобы практически полностью исключить из этой схемы присутствие человека.

В противном случае вам придется ухищряться другими, более сложными и трудоемкими методами. Можно, конечно, не использовать автоматические приборы, а постараться оборудовать крупные накопительные баки или другие емкости для забора и распределения жидкости. Но здесь стоит учесть несколько нюансов.

Помимо наличия воды в трубопроводе, для безопасного и комфортного его эксплуатирования нужно обеспечить еще и достаточный уровень давления. При наличии нормального давления вода будет течь из крана с оптимальным напором. Если же давление слишком слабое, то это сразу провоцирует множество проблем.

Без наличия систем управления обычный накопительный бак, пусть даже и очень большой, все же будет требовать огромного количества внимания человека. Вам придется постоянно запускать насос вручную, подкачивать жидкость, контролировать ее уровень и т.д.

Реле давления с манометром

Если же вмонтировать на насосную станцию небольшой блок управления, то всех этих неудобств можно будет избежать. И стоит заметить, что простейшие автоматические системы для погружных или поверхностных скважинных насосов не отличаются сложностью. Да и цена у них вполне приемлемая.

Современная автоматика для насосов поделена на несколько поколений, но работает она по одному и тому же принципу.

Для полного понимания всей картины мы рассмотрим принцип действия реле давления – простейшего автоматического регулятора работы погружных и поверхностных насосов. Сразу предупреждаем, что блок управления типа реле давления требует также наличия гидроаккумулятора в системе. В противном случае эффективно работать он не сможет.

Гидроаккумулятор – это сравнительно небольшая емкость под воду, которая является составным элементом насосной станции. В гидроаккумуляторе есть резиновая мембрана со сжатым воздухом. При подкачке в него воды, ее масса начинает давить на мембрану и взаимодействовать с ней, что приводит к изменению уровня давления гидроаккумуляторе.

Так как это гидроаккумулятор является исходной точкой системы, а выход из него блокируется обратным клапаном, то давление в нем автоматически распространяется на весь трубопровод. Как только уровень жидкость в баке падает, падает и давление, так как воздушная мембрана постоянно взаимодействует с жидкостью внутри бака.

Именно этот нехитрый прием и позволяет создать блок управления для насосных станций. Являет он собой обычное реле из двух позиции. Каждая позиция настраивается отдельно и является крайней точкой показателей давления.

Так, нижняя позиция уровня давления будет достигнута в тот момент, когда в баке будет критически низкий уровень воды. В этого момент система автоматически запустит работу насоса для того, чтобы выровнять ее уровень.

Работать насос будет до тех пор, пока не будет достигнут верхний предел давления в гидроаккумуляторе, и реле не выключится. По такому принципу этот примитивный блок управления работает практически постоянно.

Более продвинутая автоматика способна обходится без гидроаккумуляторов и имеет множество дополнительных функций. Но принцип действия всегда остается один. Специальные датчики отслеживают уровень давления в трубопроводе, и в случае его понижения или повышения реагируют соответствующим образом.

Электронная автоматика с возможность переключения программ

к меню ↑

Виды, отличия и характеристики

Как уже было упомянуто выше, существует довольно много различных разновидностей автоматических систем. Они могут выполнять как частичные функции по обеспечению нормальной деятельности отдельного оборудования, так и полностью контролировать все процессы, а также оптимизировать их по заданным программам.

Также некоторые автоматические переключатели выполняют более конкретные функции, например, защищают устройство от перегрева или работы всухую. Перечислить их все не так просто, но мы все же попытаемся.

Деление будем вести по поколениям. Если следовать по этой шкале, то существует три основных поколения автоматических блоков управления. Причем различаются они не только по сложности или современности, но и по типу выполняемых задач.
к меню ↑

Первое поколение автоматики

К первому поколению этих устройств относят простейшую автоматику и отдельные приборы. Они не могут организовать полностью автономное функционирование системы водоснабжения, но этого от таких приборов и не требуется.

Читайте также: как работает и для чего используется насосная станция водоснабжения?

К автоматике первого поколения относят:

  • Реле давления;
  • Поплавковые выключатели;
  • Блокираторы сухого хода.

Конструкция стандартного реле давления для поверхностных насосов

О принципе работы реле давления многое уже было сказано выше. Этот простой блок автоматики удобен его дешевизной и практичностью. Реле редко ломается, легко настраивается и в случае поломки его можно быстро заменить.

Проблема с ним только в том, что помимо реле, придется покупать еще и гидроаккумулятор. Самостоятельно этот блок управления справиться с поставленными задачами не сможет.

Поплавковые выключатели защищают насосы от работы в неестественных условиях. Например, от серьезно обмеления источника, когда уровень воды резко падает и насос оказывается на его дне.

В первую очередь такую автоматику ставят на погружные насосы. Причем имеются в виду как скважинные, так и дренажные модели. Поплавок подсоединен к переключателю, который реагирует на его положение.

Как только уровень воды падает, происходит моментальная реакция, и поплавок автоматически отключает устройство. Стоит заметить, что этот простой механизм очень серьезно помогает человеку и предохраняет насос от поломок.

Блокираторы сухого хода тоже являются примитивной автоматикой, но все их задачи заключаются в автоматическом отключении устройства, если в его камере не была обнаружена жидкость. Как правило, эти детали чаще используются в поверхностных моделях скважинных насосов.
к меню ↑

Второе поколение автоматики

Блок управления второго поколения – это уже куда более серьезный механизм. Подразумевается использование электронного прибора с несколькими датчиками. Эти датчики монтируются непосредственно в трубопроводе, на насосе и еще в нескольких местах.

Вся информация с датчиков передается на микросхему, которая и контролирует все процессы, что связаны с обеспечением работы системы водоснабжения.

Насосная станция, с подключенным гидроаккумулятором и реле давления

Электронный блок удобен его практичностью и большим количеством функций. Для его нормального функционирования уже не требуется покупать гидроаккумулятор, так как автоматика реагирует на изменения давления в системе в режиме реального времени. Как только где-то включается кран, датчик тут же реагирует падение давления.

При понижении его до определенного уровня он сразу же подает команду насосу, а тот подкачивает воду до тех пор, пока кран не будет закрыт и давление в системе не нормализуется.

Как видим, принцип действия во многом схож с принципом работы реле давления, но здесь уже мы избавляемся от лишнего звена в системе и оптимизируем работу всех ее элементов.

Плюс к этому электронные блоки часто снабжаются дополнительными функциями:

  • Контроля температуры;
  • Аварийного отключения;
  • Блокирования сухого хода;
  • Контроля уровня жидкости.

И это далеко не все их особенности. Из минусов таких устройств можно отметить их большую склонность к появлению поломок, необходимость тонкой настройки и повышенную цену.
к меню ↑

Третье поколение автоматики

К блокам управления последнего поколения относятся действительно мощные и надежные системы. Стоят они очень дорого, но свои деньги отрабатывают. По сути — это все та же электронная автоматика, но с расширенным количеством функции.

Одной из главных считается возможность тонкого контроля двигателя насоса. Дело в том, что практически любой бытовой насос снабжается нерегулируемым движком. Вернее, регулировать его можно, но не своими руками. Работает он в одном режиме и с одной скоростью. В большинстве случаев этого вполне достаточно, но далеко не всегда.

Автоматические блоки управления последнего поколения

Стоит понимать, что очень часто от движка насоса не требуется столь больших усилий для подкачки жидкости. Например, если кто-то в ванной просто открыл кран на несколько секунд, то стандартная электронная автоматика тут же запустит насос в полную мощность. Хотя, по большому счету, таких усилий от него не требовалось.

А ведь насос во время работы использует достаточно много электричества и расходует свой ресурс. Решить эту проблему можно, если установить рассматриваемые блоки управления.

Автоматика третьего уровня не только запускает насосное оборудование в нужный момент, она также регулирует уровень напряжения электричества, что подается на его двигатель.

Таким образом, вам удастся лучше контролировать работу насоса, уменьшить износ его двигателя и существенно сократить расходы на электроэнергию.

Также автоматика обладает всеми известными функциями прямого и аварийного контроля, отлично защищает устройство от перепадов напряжения и других подобных неприятностей.

Плюс к этому ее можно программировать по нескольким алгоритмам работы, что тоже очень полезно. Особенно если у вас нестандартная система водоснабжения со своими нюансами.
к меню ↑

Какие особенности подключения автоматики для насосов?

Подключать блоки автоматического управления совсем не сложно. Однако и здесь есть несколько нюансов. Если говорить о приборах первого поколения, то монтировать их нужно редко. Как правило, монтаж необходим только для реле давления, так как его докупают отдельно.

Электронное реле давления с возможностью тонкой настройки

Поплавковые выключатели и блокираторы сухого хода чаще всего встраивают еще на этапе сборки насоса. В некоторых случаях их нужно будет подключить перед погружением образца в скважину. Но процесс подключения здесь будет заключаться только в соединении нескольких клем и их герметизации.

Реле давления монтируется на гидроаккумулятор. Его нужно уже предварительно настроить путем вращения большой и малой гаек. Первая отвечает за верхний предел давления, вторая за разницу давлений.

Этапы подключения:

  1. Собираем всю систему, устанавливаем гидроаккумулятор.
  2. Крепим на него реле давления.
  3. Подсоединяем все элементы.
  4. Подключаем устройство к электричеству, если в этом есть необходимость.
  5. Настраиваем верхнюю позицию реле.
  6. Настраиваем разницу между верхней и нижней позицией.
  7. Тестируем работу системы.
  8. При необходимости перенастраиваем некоторые положения.

Электронные блоки управления самостоятельно ставить не рекомендуется. Они слишком сложны, нуждаются в подключении множества датчиков, тонкой настройке, да и стоят очень прилично. Лучше доверьте эту работу профессионалу.
к меню ↑

Обзор блока автоматики для скважинных насосов (видео)


 Главная страница » Скважинные насосы

видео и советы по монтажу скважинного насоса своими руками

Для того чтобы обеспечить загородный дом или дачу требуемым количеством воды, используемой для бытовых нужд и для полива зеленых насаждений на приусадебном участке, необходим источник водоснабжения, в качестве которого может выступать колодец или скважина. Если решение вопросов с обустройством такого источника лучше всего доверить квалифицированным и опытным специалистам, то установка насоса в скважину, который будет откачивать из нее воду, вполне может быть выполнена самостоятельно.

Размещение насоса в скважине

Как правильно установить насос в уже подготовленную скважину? Прежде всего необходимо приобрести устройство, технические характеристики которого соответствуют параметрам обустраиваемой системы автономного водоснабжения. Только если насос подобран правильно, а монтаж насоса в скважину выполнен должным образом, можно рассчитывать на эффективную и бесперебойную работу такого устройства на протяжении продолжительного периода.

Как установить насос в скважину и выполнить пусконаладочные работы

После бурения скважины в нее устанавливают обсадную трубу, в которую и опускают глубинный насос. Прежде чем приступать к установке глубинного насоса в скважину, следует убедиться, что на всем протяжении внутренней поверхности обсадной трубы отсутствуют сужения и кривизна, которые могут не только затруднить монтаж, но и значительно сократить срок эксплуатации насосного оборудования.

Подготовка оголовка скважины

Перед установкой погружного насоса в скважину следует определить разницу между внутренним диаметром обсадной трубы и наружным диаметром корпуса гидромашины. Если такая разница слишком маленькая, то все дефекты, имеющиеся на внутренних стенках обсадной трубы, будут негативным образом отражаться на работе устройства. Если зазор между корпусом насоса и стенками трубы слишком большой, это может стать причиной выхода оборудования из строя. Вода, которую глубинный насос откачивает из скважины, должна двигаться с достаточной скоростью для того, чтобы обеспечивать эффективное охлаждение насоса, поэтому при установке зазор между его корпусом и внутренними стенками обсадной трубы должен иметь оптимальное значение. Такое значение, как правило, указывается в техническом паспорте на каждую модель погружного насоса.

Установка погружного насоса в скважину осуществляется при помощи полиамидного шнура, который привязывается к корпусу гидромашины. Выбирая такой шнур для установки насоса в скважину своими руками, следует иметь в виду, что данное изделие должно выдерживать нагрузку на разрыв, значение которой как минимум в пять раз превышает вес устанавливаемого насосного оборудования. Чтобы исключить риск всасывания во внутреннюю часть гидромашины узла, при помощи которого полиамидный шнур крепится к ее корпусу, такой узел следует завязать на расстоянии около 10 см от входных отверстий устройства, а концы шнура оплавить.

Подготовка насоса к установке в скважину

Если глубина скважины, в которую монтируется глубинная помпа, не превышает 10 метров, то помимо полиамидного шнура при установке насоса необходимо использовать пружинящую подвеску, привязываемую к корпусу устройства. В качестве такой подвески, которая необходима для того, чтобы погасить вибрации работающего погружного насоса, можно использовать медицинский жгут или ленту, выполненную из гибкой резины. Однако в этой функции нельзя применять проволоку или трос, изготовленные из металла.

Объясняется это тем, что элементы такой подвески, отличающиеся высокой твердостью, могут просто разбить крепежные отверстия на корпусе насоса.

Монтаж глубинного насоса предполагает, что вместе с самой гидромашиной, установку которой в скважину выполняют при помощи полиамидного шнура, в обсадную трубу опускаются шнур электропитания и металлопластиковая труба, соединенная с нагнетательным патрубком. Все три опускаемых в скважину вместе с насосом элемента (полиамидный шнур, шнур питания и труба) скрепляются между собой при помощи изоляционной ленты, при этом шаг, с которым выполняются такие крепления, может находиться в диапазоне 70–130 см. Располагать первую связку, соединяющую полиамидный шнур, провод электропитания насоса и трубу, следует на расстоянии не менее 20–30 см от нагнетательного патрубка.

Перед спуском насоса проверьте крепление питающего кабеля

Поскольку резьбовые соединения снижают прочностные показатели труб, скважинный насос стараются устанавливать без их использования. Как правило, монтаж погружного насоса в скважину осуществляется с применением соединений фланцевого типа, которые отличаются высокой надежностью и долговечностью. Крепежные болты в соединениях данного типа вставляют через верхний фланец, а гайку накручивают на него снизу. Необходимость соблюдения такой рекомендации объясняется тем, что если открутившийся болт упадет в шахту скважины, то он нанесет ей значительно больше вреда, чем упавшая в нее гайка.

Прежде чем подвергать установке скважинный насос, следует сначала замерить, на какой глубине в подземном источнике находится вода. Для осуществления такого замера используется колонна из газовых труб, опускаемая в шахту скважины через отверстие в опорной плите.

Произвести измерение можно с помощью специального прибора, сигнализирующий электрод которого опускается в скважину и срабатывает при погружении в воду

Следует также знать, как опустить насос в скважину, чтобы не повредить корпус устройства при установке. Лучше всего при опускании насоса в скважину надеть на его корпус резиновое кольцо, которое защитит его от повреждений при ударах о стенки обсадной трубы. После того как погружной насос опущен в скважину на требуемую глубину, верхний конец подвески, на которой держится такое устройство, привязывают к специальной перекладине, закрепленной на поверхности земли.

Установка оголовка скважины

При оснащении подземного источника воды насосным оборудованием важно знать, как установить насос в скважину, а также как правильно подключить такое устройство к трубопроводной системе, которую оно будет обслуживать. Монтаж скважинного насоса, выполняемый после того, как оборудование уже находится на требуемой глубине подземного источника воды, осуществляют по следующему алгоритму.

  • Верхний конец трубы, соединенной с нагнетательным патрубком насоса, крепится к опорной плите, которой оснащена скважина.
  • Если в конструкции насоса не предусмотрен встроенный обратный клапан, то его приобретают отдельно для установки на нагнетательной магистрали.
  • Кроме того, необходима установка на нагнетательной трубе задвижки, отводного колена и манометра, при помощи которого будет измеряться давление жидкости.
  • После того как все вышеперечисленные действия выполнены, можно подсоединить колено, отходящее от нагнетательной трубы, к самому трубопроводу, по которому откачиваемая из скважины вода будет поступать к точкам ее потребления.

Проверка работоспособности скважины

Перед тем как подключить помещенный в скважину насос к станции электропитания и управления таким устройством, желательно замерить сопротивление обмотки его приводного двигателя и электрического кабеля, погруженного в жидкую среду. Выполнить такую процедуру, завершающую установку скважинного насоса своими руками, можно с помощью мегаомметра. После проверки электрокабель насоса подключается к станции управления. Затем выполняют пробный запуск установленного оборудования.

Подключение напорной линии к скважинному насосу

Как определить требуемую глубину источника

Установка скважинного насоса должна осуществляться на определенной глубине источника воды.

При использовании в качестве источника водоснабжения скважины учитывают статический и динамический уровни расположения в ней откачиваемой жидкой среды. Под статическим уровнем понимают расстояние, на котором зеркало воды, находящейся в спокойном состоянии, располагается от поверхности земли. На динамическом уровне вода в скважине находится после того, как ее начинают откачивать.

Динамика столба воды в скважине

Погружное насосное оборудование, чтобы оно эффективно функционировало и качественно охлаждалось посредством перекачиваемой им жидкой среды, следует располагать в скважине на отметке, находящейся как минимум на 30 см ниже динамического уровня. Если толщина водного слоя позволяет, то будет лучше, если установка глубинного насоса будет выполнена на отметке, расположенной ниже динамического уровня на 2–3 м. При этом следует учитывать, что насос, установленный в скважине, должен находиться на расстоянии не менее 1–2 м от ее дна.

Демонтаж глубинного насоса

Необходимость в демонтаже, выполняемом из-за выхода насоса из строя, может возникнуть по ряду причин, наиболее распространенными из которых являются:

  • неправильно выполненная установка насоса погружного типа в скважину;
  • неправильно подобранные элементы автоматического управления насосным оборудованием;
  • неправильный выбор самой гидромашины по ее мощности.

Так, если насос, изначально рассчитанный на обслуживание скважин глубиной не более 50 м, используется для подъема воды на высоту порядка 80 м, то ремонт такому оборудованию может потребоваться уже через несколько месяцев его эксплуатации. Автоматика данного насоса, настроенная на определенное давление перекачиваемой жидкой среды, просто не будет периодически отключать устройство, в результате чего оно будет работать с постоянными перегрузками и, соответственно, быстро выйдет из строя.

Извлеченный из скважины глубинный насос

Когда сломавшийся глубинный насос требует демонтажа, для осуществления этой процедуры лучше пригласить квалифицированных специалистов. Если же вы изучили теоретический материал на данную тему и просмотрели видео, которыми в интернете делятся пользователи насосных устройств погружного типа, вы можете выполнить демонтаж своими руками.

Преимущества обращения к квалифицированным специалистам

Основным и наиболее важным преимуществом привлечения для технического обслуживания и демонтажа погружного насоса квалифицированных специалистов является наличие у них необходимых знаний, навыков и опыта работы с гидромашинами. Это позволит таким специалистам быстро диагностировать неисправное оборудование, определить причину его выхода из строя или некорректной работы, оперативно устранить ее и выполнить пусконаладочные работы.

Кроме того, серьезные компании, занимающиеся установкой и ремонтом насосного оборудования, обслуживающего скважину или колодец, предоставляют гарантии на все выполняемые ими работы.

Демонтаж глубинного насоса своими руками

Браться за самостоятельный демонтаж погружного насосного оборудования, если в этом возникла необходимость, следует только в том случае, если вы уверены, что сможете справиться с такой непростой процедурой.

Кроме набора необходимых инструментов и комплектующих, для самостоятельного демонтажа глубинного насоса вам потребуется помощь нескольких человек, так как извлечь такую тяжелую конструкцию из глубокой скважины в одиночку точно не получится.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

пошаговый монтаж, как опустить и установить насос


Комфортное проживание в частном доме зависит от множества факторов, и не последнюю роль здесь играет его водоснабжение. Если на участке уже есть скважина, то вопрос наполовину решен. Но для обеспечения полноценного водоснабжения потребуется подобрать подходящий насос, иначе получить воду из глубокого и узкого отверстия будет, мягко говоря, затруднительно, согласны?

На первый взгляд установка насоса в скважину кажется довольно сложной задачей. Здесь, как и в любом деле, есть ряд важных нюансов. Поэтому, прежде чем приступать к ее решению, стоит основательно подойти и изучению данного вопроса. Мы поможем вам разобраться в тонкостях монтажа насосного оборудования.

Полезные советы по монтажу поверхностных и погружных насосов изложены в данном материале. Также здесь приведены фото и видеоматериалы с советами экспертов, которые помогут лучше постичь тонкости монтажа.

Содержание статьи:

Каким должен быть хороший насос?

Сначала нужно выбрать и приобрести подходящий насос, а также ряд материалов, необходимых для его успешного монтажа. Насос обычно берут погружной, при этом очень желательно, чтобы он был центробежным.

В отличие от центробежных моделей, вызывают в скважине опасные колебания, которые могут привести к разрушению грунта и обсадной трубы. Особенно опасны такие модели для скважин “на песок”, которые менее устойчивы, чем артезианские аналоги.

Мощность насоса должна соответствовать производительности скважины. Кроме того, следует учесть глубину погружения, для которой рассчитан конкретный насос. Модель, предназначенная для работы на глубине 50 м, может подавать воду и с 60-метровой глубины, но насос вскоре сломается.

Погружной центробежный насос – оптимальный выбор для скважины. Следует соотнести его производительность, размеры и другие показатели с характеристиками собственного источника воды

Еще один фактор риска – уровень качества бурильных работ. Если бурила опытная бригада, скважина будет лучше переносить разрушающее воздействие. А для скважин, созданных своими руками или усилиями “шабашников”, рекомендуется использовать не просто центробежный насос, но специальные модели для скважин.

Такие устройства лучше переносят нагрузки, связанные с перекачиванием воды, обильно загрязненной песком, илом, частичками глины и т.п. Еще один важный момент – диаметр насоса. Он должен соответствовать размерам обсадной трубы. Важно учесть и особенности электропитания насоса. Для скважин используют как однофазные, так и трехфазные устройства.

Для четырехдюймовых труб найти технику проще, чем для трехдюймовых. Хорошо, если этот момент учтен еще на этапе планирования скважины. Чем больше будет расстояние от стен трубы до корпуса насоса, тем лучше. Если насос проходит в трубу с трудом, а не свободно, нужно поискать модель меньшего диаметра.

Подробнее про выбор насоса читайте в статье Как выбрать насос для скважины: рекомендации по выбору насосного оборудования.

Подготовка сопутствующих монтажу материалов

Застрявший в обсадной трубе насос может стать изрядной головной болью. А вытаскивать (как и опускать) его необходимо с помощью специального троса. Если насос уже укомплектован полимерным шнуром, необходимо убедиться в его высоком качестве и достаточной длине. Иногда разумнее приобрести этот элемент отдельно.

Считается, что надежный трос или шнур должен быть рассчитан на нагрузку, которая как минимум в пять раз превышает вес закрепленного на нем оборудования. Разумеется, он должен хорошо переносить воздействие влаги, поскольку часть его будет постоянно находиться в воде.

Если устройство подвешивают относительно неглубоко, менее чем в десяти метрах от поверхности, нужно позаботиться о дополнительной амортизации техники во время ее работы. Для этого используют кусок гибкой резины или медицинского жгута. Металлический трос или проволока для подвески не подходят, поскольку они не гасят вибрацию, но могут разрушить крепление.

Для электропитания насоса предназначен специальный электрокабель. Его длина должна быть достаточной, чтобы кабель лежал свободно и не был натянут.

Для подачи воды от насоса к домовому водопроводу используют специальные пластиковые трубы. Рекомендуются конструкции диаметром от 32 мм или больше. Иначе напор воды в системе будет недостаточным.

Для монтажа погружного насоса используют специальный кабель, который рассчитан на длительную работу под водой. Его сечение должно соответствовать техническим требованиям, указанным в паспорте изделия

Трубы можно использовать и металлические, и пластиковые. По поводу соединения металлических труб существуют разногласия. Некоторые специалисты возражают против резьбового соединения, как менее надежного. Рекомендуется использовать фланцы, причем болт должен находиться сверху, это предотвратит его случайное падение в скважину.

Но резьбовое соединение в скважинах применяется вполне успешно. При монтаже в обязательном порядке используется подмотка. Некоторые специалисты рекомендуют взять вместо привычной ФУМ-ленты или пакли льняное полотно или уплотнительную ленту “Tangit”. Льняную подмотку дополнительно укрепляют силиконовым герметиком или подобным материалом.

Характеристики водоподяющей трубы следует подбирать в соответствии с условиями ее работы. Для глубины до 50 метров используют трубы ПНД, рассчитанные на давление в 10 атм. Для глубины 50-80 м понадобятся трубы, способные работать под давлением 12,5 атм., а для более глубоких скважин используют трубы на 16 атм.

Помимо насоса, труб и шнура или троса перед тем, как установить , рекомендуется запастись следующими материалами:

  • хомутами для закрепления электрического кабеля на трубе;
  • обратным клапаном;
  • манометром;
  • запорным краном для водопроводной трубы;
  • стальным узлом крепления;
  • кабелем электропитания и т.п.

Перед присоединением трубы к насосу на его выходной патрубок следует прикрепить ниппельный переходник. Обычно современные погружные насосы комплектуются таким устройством, но если его нет, этот узел нужно купить отдельно.

Следует помнить, что для прокачки скважины непосредственно после бурения, т.е. для удаления из скважины большого количества очень грязной воды, такой насос использовать нельзя. Он быстро выйдет из строя. Обычно скважину прокачивают отдельным насосом, который и стоит дешевле, и при работе с грязной водой функционирует лучше.

Правила установки поверхностного варианта

Поверхностные насосы не часто используют для водоснабжения этого типа, поскольку они подходят только для неглубоких гидротехнических сооружений, глубиной до восьми метров.

И все же такой вариант имеет право на существование, а его монтаж не более сложен, чем установка погружного оборудования.

Поверхностные насосы проще в монтаже и дешевле, чем погружные модели, но они эффективны только для скважин глубиной до восьми метров

Монтируют устройство следующим образом:

  1. Поверхностный насос устанавливают в специальном кессоне или отдельном помещении.
  2. Шланг подходящей длины соединяют с всасывающим патрубком насоса.
  3. К другому концу шланга прикрепляют обратный клапан (защитная мера, предотвращающая слив воды по окончании работы насоса).
  4. На клапан устанавливают защитный сетчатый фильтр, препятствующий проникновению в корпус насоса различных загрязнений.
  5. Шланг опускают в скважину.

На этом установку можно считать законченной и сделать пробный пуск насоса. Для монтажа такого насоса в скважину нередко используют специальный адаптер. В этом случае шланг соединяют с адаптером, а адаптер присоединяют к насосу. В остальном порядок установки происходит точно так же.

Немного сложнее выполнить монтаж в скважину поверхностного насоса, снабженного выносным эжектором. В этом случае в скважину нужно опустить два шланга. Помимо всасывающего монтируют еще и напорный шланг. Его соединяют с боковым штуцером эжектора, используя специальный отвод.

Кроме и фильтра на конец всасывающего шланга необходимо также установить эжектор. Следует помнить, что поверхностные насосы очень чувствительны к загрязнениям в воде, подаваемой из скважины.

Монтаж погружного насоса

Погружные насосы устанавливают прямо в скважине. Для них, в отличие от поверхностных моделей, не нужно оборудовать кессон или отдельное помещение.

Сначала насос собирают и выполняют его, т. е. присоединяют к нему водоподающую трубу, электрокабель, шнур или трос и т.п. После этого насос опускают в скважину.

Шаг #1. Подготовка к монтажу оборудования

На патрубке насоса закрепляют обратный клапан, чтобы при его выключении вода оставалась в устройстве. Затем устанавливают специальный чашеобразный фильтр, предназначенный для фильтрации небольших частичек ила. За обратным клапаном устанавливают трубу или нагнетательный шланг.

На этом рисунке наглядно представлен монтаж погружного насоса в скважину, а также общая схема водоснабжения частного дома из скважины

Обратный клапан необходим, чтобы вода оставалась в водопроводной системе и после отключения насоса. Такая ситуация может привести к полной поломке оборудования. Чашеобразный фильтр защищает рабочую камеру насоса от заиливания.

Иногда обратный клапан уже предусмотрен производителем и является частью конструкции. В этом случае дополнительный клапан не понадобится.

Галерея изображений

Фото из

Подготовка насоса к установке в скважину

Узел соединения насоса с трубой

Соединения в пределах узла

Соединение узла подключения с насосом

Подсоединение узла к насосу

Крепление троса для удержания насоса

Дублирование соединений троса

Защита зажимов на тросах

В некоторых моделях для подачи воды рекомендуется использовать не пластиковые трубы, а специальный резиновый шланг. В любом случае, перед началом работ следует внимательно изучить технический паспорт изделия, а также инструкцию по его установке, приложенную производителем.

При монтаже водоподающей трубы важно проследить, чтобы она была по возможности очень ровной. Чем меньше препятствий для погружения конструкции в узкую обсадную трубу, тем лучше. Затем трубу присоединяют к соответствующему патрубку насоса.

Еще один важный момент – гидроизоляция всех соединений. В местах соединения электрокабеля помимо термоусадочных трубок дополнительно используют специальные муфты. Силовой кабель также нужно аккуратно расправить, выровнять и уложить вдоль водопроводной трубы.

После того, как водоподающая труба и кабель подключены, приступают к монтажу троса (шнура, каната), который будет удерживать устройство на нужной глубине. Трос из нержавейки продевают в предназначенные для этого проушины и закрепляют с помощью специального устройства. Затем трос так же выкладывают ровно рядом с кабелем и трубой.

Общая схема установки погружного насоса и подключения всех необходимых элементов к домовому водопроводу поможет лучше понять порядок выполнения монтажных работ

Теперь следует взять фиксирующие хомуты или специальные клипсы, и аккуратно соединить ими трос, электрический кабель и трубу. Соединение должно быть достаточно плотным, но не чрезмерно жестким. Если хомут пережмет эти конструкции слишком сильно, он может их повредить.

Шаг #2. Погружение насоса в скважину

Когда все конструкции соединены, подготовку можно считать законченной. Можно начинать установку насоса в скважину.

Сначала на обсадную трубу надевают специальную резиновую прокладку и устанавливают оголовок. Затем насос аккуратно пропускают в отверстие оголовка и начинают плавно опускать вниз.

Перед тем, как опустить в скважину, на его корпус можно надеть специальное защитное кольцо, чтобы не повредить стены обсадной трубы. Без этой меры можно и обойтись, но действовать придется крайне осторожно и аккуратно. Движение конструкции должно быть очень плавным, хотя ее вес не так уж мал.

Между стенками обсадной трубы и насосом остается очень маленькое пространство. Поэтому опускать погружной насос в скважину следует очень осторожно

Обычно этим занимаются как минимум три человека. Двое удерживают насос на весу, а третий постепенно отпускает трос.

Насос опускают очень медленно. Ни в коем случае не следует дергать устройство за трубу или силовой кабель. Если в процессе опускания конструкция встречает препятствия, следует действовать очень осторожно.

Нужно приостановить погружение насоса и сделать несколько аккуратных вращений в обе стороны. Обычно это помогает миновать сложный участок. В крайнем случае, если это не помогло, придется вынимать насос и проверять состояние обсадной трубы.

Такую проверку лучше всего выполнить еще до начала монтажа насоса. А в процессе работ нужно внимательно следить, чтобы в скважину случайно не попали посторонние предметы, которые могут помешать свободному продвижению агрегата. Просвет между стенами трубы и насосом настолько мал, что даже обычная гайка может создать массу проблем.

Насос нужно закрепить на правильной высоте, ниже динамического уровня, чтобы устройство всегда полностью находилось в воде. Но насос не должен быть расположен слишком близко ко дну . Это может привести к засасыванию насоса в ил или песок при заиливании или запесочивании скважины.

Нужно учесть и глубину, на которую рассчитана работа конкретной модели насоса. Обычные насосы, как правило, опускают на глубину -10 метров, эжекторные – на 15-20 метров, специальное оборудование рассчитано на 25-40 метров.

Обычно правильная глубина погружения насоса составляет примерно один-два метра от дна скважины, в зависимости от ее характеристик. Затем трос закрепляют на предназначенном для этого кронштейне. Обычно он расположен на внешней стороне скважинного оголовка.

Галерея изображений

Фото из

Установка погружного вибрационного насоса

Крепление электрокабеля к шлангу

Отметка на водоподающем шланге

Резиновые кольца на вибрационнике

Водоподающую трубу присоединяют к , например, к накопительному баку или к специальному адаптеру. Выполняют подключение электропитания и проверяют работу системы. В ходе установки защитного устройства следует правильно выбрать значение тока.

Если этот момент будет упущен, прибор может перегреться. В результате нередко происходит замыкание обмотки статора. Иногда наблюдаются скачки напряжения, подаваемого на двигатель, или оно постоянно остается слишком низким. Все эти ситуации чреваты скорой поломкой прибора, в ряде случаев насос придется просто полностью заменить.

Шаг #3. Определение точки работы насоса

Во время монтажа насоса необходимо выполнить еще один важный шаг – определить характеристики работы насоса при реальной нагрузке. Сведения, указанные в паспорте устройства, на деле могут оказаться очень далекими от ожидаемых. Необходимо измерить скорость заполнения конкретного объема, т.е. рассчитать расход воды за единицу времени.

Кроме того, следует с помощью манометра определить давление, которое создается в водопроводе при работе насоса. Понадобится измерить также потребление тока во время работы прибора. Для этого к нему присоединяют специальные токопроводящие щипцы.

Перед началом монтажа следует подробно изучить инструкцию и паспорт насоса, а по его окончании – установить точку работы устройства в реальных условиях

После того, как необходимые измерения выполнены, их следует сравнить с данными изготовителя, указанными в технической документации изделия. Если окажется, что реальные показатели превышают рекомендованные производителем, следует немного прикрыть задвижку насоса.

В результате будет создано дополнительное сопротивление, которое приведет параметры устройства в норму. Таким образом выверяют и устанавливают точку работы прибора при разных режимах его работы.

Несколько важных рекомендаций

Для соединения обратного клапана с водоподающей трубой используют специальный латунный фитинг. Соединение также должно иметь специальную забивную втулку. Эта мера предотвратит сжатие трубы в диаметре и компенсирует избыточное напряжение, созданное компрессионным фитингом.

Фитинг, как и все соединительные элементы, должен быть высокого качества, рассчитанный на повышенные нагрузки на растяжение. Иначе труба может просто выскочить из фитинга. Для соединения противоположного конца ПНД трубы с выходом на оголовке используют такой же компрессионный забивной фитинг, выполненный из латуни.

В продаже имеется специальный электрокабель для погружных насосов. Именно его необходимо использовать для присоединения к насосу. Замены на менее качественный материал недопустимы. Силовой кабель присоединяют к кабелю насоса путем пайки, скрутку в таком важном месте лучше не использовать. Место соединения закрывают термоусадочной муфтой.

Чтобы зафиксировать кабель и трос на водоподающей трубе, нужны пластиковые хомуты. Их устанавливают каждые 2-3 метра. Эта мера помогает избежать случайного запутывания кабеля во время опускания конструкции вниз. Вместо хомутов можно использовать изоленту.

Для крепления кабеля и троса к водоподающей трубе можно использовать хомуты из пластика. Специальный переходник позволит надежно соединить насос с трубой

Ради экономии специальный кабель используют только на том участке, где он будет погружен в воду. Остальное расстояние перекрывается обычным кабелем ПВС.

В любом случае сечение кабеля должно соответствовать рекомендациям производителя, указанным в паспорте насоса.

В месте соединения силового кабеля с кабелем насоса выполняется пайка. После этого кабель закрывают специальной термоусадочной муфтой. Для ее установки понадобится строительный фен

Насос можно подвешивать только на трос из нержавеющей стали. Ни обычная черная сталь, ни ее оцинкованный вариант не рассчитаны на постоянную работу в воде.

В ходе опускания насоса на узких участках можно дополнить вращение насоса небольшим давлением. Но в любом случае насос должен сохранять вертикальное положение.

Во время монтажа насоса может немного сместиться. Следует убедиться, что вес насоса приходится именно на трос, а не удерживается трубой. Только после этого положение оголовка можно зафиксировать винтами.

Выводы и полезное видео по теме

Видео #1. Практичные советы по выбору и монтажу погружного насоса содержатся в следующем видеоматериале:

Видео #2. Наглядная демонстрация еще одного опыта установки насоса:

Очень важно выполнить все операции по монтажу насосного оборудования в скважине правильно, поскольку любая небрежность может обернуться поломкой или его обрывом троса.

Бывают ситуации, когда поврежденный из выработки. Это приводит к полной потере сооружения и вызывает необходимость начинать бурение сначала. Внимание и аккуратность помогут установить насос наилучшим образом.

Поделиться собственным опытом, полученным в процессе установки глубинного насоса или подключения насосной станции, задать вопросы, сообщить о недочетах в тексте, вы сможете в расположенном ниже блоке. Пишите, пожалуйста, комментарии. Мы и посетители сайта с удовольствием поучаствуем в обсуждениях, чтобы прояснить спорные моменты.

Самый надежный блок автоматики для насосов и компрессоров

Многофункциональный программируемый контроллер «Политех» серии «КД-М» (манометрический) обеспечивает автоматическую работу насоса в соответствии с необходимыми параметрами водопроводной системы. Совместим со всеми типами скважинных погружных насосов (колодезных), магистральных насосов, насосов подпитки отопительных систем, для управления компрессорами, в качестве контроллера насосов моек высокого давления и иным оборудованием, требующем поддержания давления в заданном диапазоне с точностью 0,01 МПа.

Микропроцессорный контроллер для управления работой насоса «Политех» объединяет функциональные возможности нескольких устройств автоматики для однофазного (220 Вольт) насоса: реле сухого хода для насоса и защиты от работы на перекрытый трубопровод, манометра и других.

Также контроллер давления ( КД ) применяется для управления и защиты трехфазных (380 вольт) погружных скважинных насосов. При установке КД стандартной серии совместно с электромагнитным пускателем он заменяет полностью оборудование СУЗ + ЭКМ (манометр электроконтактный), при этом выполняя все функции. А КД расширенной серии не только заменяет данное оборудование но и существенно увеличивает свои преимущества (защита от протечки, подсчет расхода воды).

Контроллеры для насоса «Политех» в базовой комплектации оснащены керамическим тензорезистивным датчиком давления и датчиком тока. Контроллер защищает Ваш насос от перегрузки и сухого хода, обеспечивая увеличение срока службы насоса.

КД «Политех» — преобразователь давления в токовый выходной сигнал.

Основные функции:

  • Защита от перепадов давления и скачков тока
  • Мониторинг показателей работы системы: показатели верхнего, текущего, нижнего давления, тока насоса, мгновенный и накопленный объем прокачки, расхода и уровня воды
  • 3 режима работы контроллера с возможностью установки временных интервалов и задания требуемых значений параметров системы (автоматический, ручной, работа по бесконтактным датчикам)
  • Блокировка запуска двигателя с защитой от сухого хода и работы на закрытый трубопровод
  • Возможность установки дополнительных внешних датчиков расхода/потока и уровня
  • Постоянный контроль аварий. Визуальная светодиодная и звуковая индикация
  • Измерение давления в различных величинах: МПа, атм, кГс/см2
  • Электронное реле с керамическим датчиком давления
  • Возможность отслеживать статистику работы насоса
  • Интуитивно понятный интерфейс
  • Надежная защита насоса от перепадов тока
  • Полнофункциональный ЖК дисплей
  • Рабочее давление 1МПа ; 2 МПа
  • Накопление статистической информации по работе системы

Для автоматического контроля рабочего давления в системе необходимо задать минимальное и максимально допустимое значение параметра. При превышении максимального контролер будет автоматически выключать насос, при падении ниже минимального – насос будет запускаться для подкачки. Поддерживает давление в системе в заданном диапазоне с точностью 0,01 МПа.

Для автоматического контроля за потребляемым током и отключения нагрузки при превышении максимального и минимального значения тока насоса, необходимо установить граничные значения тока работа насоса будет остановлена.  Диапазон задания минимального тока 0,00- 29,9 ампер, максимальный ток 0,01-30,0 ампер.

Важно! Подключение дополнительных датчиков (датчики расхода/реле потока, датчики уровня, датчики протечки) к контроллеру насоса обеспечивает возможность автоматической работы насоса по уровням накопительной ёмкости, защиту от протечек жидкости и потопа в помещении, а так же точнейшую диагностику состояния «сухого хода» и работы на перекрытый водопровод, мониторинг показателей работы системы.

Режимы работы КД ( микропроцессорного контроллера ) для управления работой насоса:

  • автоматический (на основе заданных значений параметров)
  • по датчикам уровней*
  • в ручном режиме
  • режиме отключения нагрузки

*- при соответствующей комплектации

Использование дополнительных датчиков обеспечивает контроль параметров:

  • Уровень наполненности емкостей
  • Объем перекачиваемой жидкости
  • Защита от потопа

ВНИМАНИЕ! Запрещается использовать прибор на трубопроводах с горючими газами, бензо- и масло- проводах, магистралях сжиженного газа.

Монтаж контроллера для давления насоса производится в порт напорной магистрали или ресивера,  с внутренней резьбой соответствующей резьбе контроллера (1/2″ либо 3/4″).

Для удобства подключения и запуска системы автоматического контроля насоса к устройству может быть подключен питающий кабель и вывод на насос*

*- при соответствующей комплектации

В ходе длительного тестирования и испытаний непосредственно на рабочих объектах, Контроллеры давления «Политех» показали себя как — безотказное качественное оборудование, выполняющее все возложенные на него функции защиты и управления глубинными насосами и продлевающее срок службы насоса.

Контроллер давления Политех — самый надежный блок автоматики для насосов и компрессоров по отзывам потребителей.

Контроллер давления Политех по своему функционалу заменяет полностью автоматику для насоса такого рода как: Датчик сухого хода LP/3 UNIPUMP; Реле давления с защитой по «сухому ходу» IBO PC-59; Блок автоматики для насосов OMNIGENA BRIO SK-13; и многие другие.

VIT — Турбинные насосы с коротким мотором и трансмиссионным валом — Xylem Applied Water Systems

Многоступенчатые вертикальные турбинные насосы с трансмиссионным валом

идеально подходят для перекачки мокрых ям, открытых отстойников или глубоких скважин. Вертикальные турбины с трансмиссионным валом сконфигурированы так, что гидравлические компоненты погружены в перекачиваемую жидкость, а двигатель расположен над землей, что упрощает доступ к электрическим компонентам.

Этот тип насоса обеспечивает большую гибкость материала и конфигурации, чем комбинации погружного насоса и двигателя, для приложений с более высокими температурами или различными свойствами жидкости.Узлы колонны линейного вала могут быть открытыми или закрытыми, в зависимости от области применения.

Щелкните здесь, чтобы просмотреть каталог турбин с общей информацией, условиями и положениями для турбинных изделий, графиками производительности и техническими данными

Нажмите здесь, чтобы узнать размер насоса более 30 дюймов

Заявлений:

  • Промышленные технологические насосы
  • Промышленное / коммерческое водоснабжение
  • Забор морской и сырой воды
  • Городское водоснабжение и канализация
  • Хозяйственная оборотная вода
  • Фильтр с обратной промывкой
  • Перекачка сточных вод
  • Системы водоснабжения растений
  • Транспортный терминал хранения
  • Береговая / морская противопожарная защита
  • Производство электроэнергии
  • Циркуляционные водяные насосы конденсатора
  • Аквапарки
  • Горное дело
  • Обезвоживание и борьба с наводнениями
  • Промышленная градирня
  • Создание снега
  • Химический процесс
  • Комплектные насосные станции

Особенности и преимущества

  • Гидравлическое покрытие от 50-20 тыс. Галлонов в минуту
  • Решения высокого давления
  • Лучшая в отрасли эффективность во всем диапазоне покрытия
  • Опции для условий низкого NPSHa и высоты всасывания
  • Варианты продукции и выбор материалов для конкретного применения, включая вариант для агрессивных / абразивных сред
  • Настраиваемые конфигурации для конкретных нужд объекта, например, над / под землей
  • Минимальная занимаемая площадь
  • Варианты двигателей с вертикальным полым валом или вертикальным сплошным валом

Изучите насосы более 30 дюймов

Устранение неисправностей погружных скважинных насосов 101: насос не запускается

Ваш погружной скважинный насос не запускается?

Я описал некоторые шаги по устранению неполадок ниже, чтобы помочь выяснить возможную причину.

Осторожно! Электричество может быть очень опасным, особенно, если у вас нет опыта. Всегда соблюдайте осторожность, работая с электричеством, и отключайте прерыватели источника питания при проверке компонентов в электрической системе. Если вы не на 100% уверены, что сможете безопасно выполнить любой из этих тестов, обратитесь к профессионалу.

1. Проверьте предохранители и выключатели на предмет срабатывания.

2. Проверьте напряжение. Напряжение должно быть +/- 10% от номинального значения двигателя. Убедитесь, что через систему проходит достаточная мощность, считывая напряжение на реле давления, блоке управления и на любых других компонентах, через которые проходит питание. Если вы обнаружите, что ваша мощность на панели питания слишком высокая или низкая, вам может потребоваться связаться с энергетической компанией.

3. Проверьте реле давления. Проведите тщательный визуальный осмотр реле давления на предмет дефектов и износа. Ищите деформацию, обгоревшие или оплавленные детали или много черноты.Имейте в виду, что реле давления — ключевой элемент правильно работающей системы, и они относительно недороги. Я рекомендую заменить их, а не пытаться их ремонтировать. Проверьте ниппель или трубку, ведущую к переключателю, на наличие отложений или мусора (перед проверкой необходимо отключить питание и сбросить давление в системе). Убедитесь, что контакты размыкаются и замыкаются правильно, включив систему. Например, контакты замыкаются при 40 PSI и размыкаются при 60 PSI на переключателе 40/60.
4. Проверьте панель управления. Проведите визуальный осмотр панели управления на предмет явных признаков дефектов и износа. Ищите ослабленные соединения, обгоревшие или оплавленные детали. Ваша предыдущая проверка напряжения на панели управления, возможно, уже привела вас к выводу, что это может быть причиной вашей проблемы.

5. Проверьте стыковые соединения. Проверьте все электрические соединения на предмет коррозии и других явных признаков отсутствия питания на насосе. Обычно в верхней части колодца имеется стыковое соединение между погружным кабелем и UF или THHN, где провод входит в дом, и между двигателем насоса и погружным кабелем. Очевидно, что соединение на двигателе насоса невозможно проверить, если насос не вытащен из скважины.

6. Проверьте насос и двигатель. Если поиск и устранение неисправностей с помощью 5 шагов, описанных выше, не устранил вашу проблему, возможно, пришло время заменить насос и двигатель. Вытащив насос и двигатель, вы можете проверить соединение на двигателе. Существует ряд процедур, позволяющих проверить, неисправен ли у вас насос и / или двигатель. Руководство Franklin Electric AIM (Применение — Установка — Обслуживание) — это то, что я рекомендую, чтобы помочь вам или вашему специалисту по насосам определить причину проблемы.Щелкните здесь, чтобы перейти по ссылке к руководству на веб-сайте RC Worst.

Надеюсь, этот блог дал вам некоторое представление или решение вашей проблемы. Вы также можете посмотреть наше видео под названием «Устранение неполадок: насос водяной скважины не запускается» на канале RC Worst на YouTube или позвонить нашим специалистам по телефону 855. 329.4519.

Правила, которым следует следовать, чтобы избежать проблем с насосом

Где Ha = Атмосферный напор — это напор или давление (давление измеряется в футах напора) на поверхности жидкости в резервуаре, который мы откачиваем .В такой открытой системе это будет атмосферное давление, 14,7 фунтов на квадратный дюйм или 34 фута водяного столба.

Hs = расстояние по вертикали, измеряемое в футах, между свободной поверхностью жидкости и центральной линией рабочего колеса насоса. Если жидкость находится ниже насоса, это становится отрицательным значением.

Hvp = давление пара жидкости при температуре откачки, выраженное в футах напора.

Hf = потери на трение во всасывающем трубопроводе, выраженные в футах напора.

Чтобы выразить эту формулу проще, подумайте о NPSHA как о результате атмосферного напора (давления), толкающего жидкость в насос. Насос получает дополнительный напор на входе или давление, если уровень жидкости выше впуска насоса, или минус напор, если уровень жидкости ниже насоса. Вес жидкости создает давление. Насос теряет напор на входе или давление из-за потери на трение жидкости, движущейся по всасывающей трубе (маленькие или длинные трубы имеют большое трение). И, наконец, напор на входе или давление снижается за счет давления пара.Это проблема, если жидкость легко испаряется или очень горячая. Итак, NPSHA — это атмосферный напор плюс-минус

Последнее замечание о NPSHR для насоса. Многие производители насосов предоставляют для своих насосов кривые NPSHR. Эта кривая определяется в лабораториях с использованием методологии, установленной Гидравлическим институтом. Различные точки на этой кривой определяются путем ограничения входного давления с помощью клапана. Ограниченное давление на входе приводит к потере потока или кавитации. Кривая NPSHR построена на основании потери насосом трех процентов номинального расхода. В различных точках потока на входе насоса снимается вакуум. Эти точки нанесены на график ниже кривой насоса, показывающего минимальное давление на входе, необходимое насосу, но по определению этот потерянный поток на самом деле является пузырьками пара и насос поврежден. При установке насоса убедитесь, что условия на входе на намного превышают требования к NPSHR для насоса .


Правило №2. СНИЖЕНИЕ ПОТЕРИ НА ТРЕНИЕ

Когда насос принимает всасывание из резервуара, он должен быть расположен как можно ближе к резервуару.Это снижает потери на трение на доступном NPSH. Однако насос должен располагаться достаточно далеко, чтобы к насосу можно было подвести надлежащий трубопровод. Правильная обвязка означает, что к насосу подводится прямая часть трубы, диаметр которой составляет не менее десяти (10) диаметров трубы. Мы можем это Правило 10D. Например, минимум 20 дюймов прямой трубы должен быть непосредственно перед насосом, если входная труба имеет диаметр 2 дюйма. Трение в трубе уменьшается за счет использования трубы большего диаметра. Это ограничивает линейную скорость и, следовательно, потери на трение.Во многих отраслях промышленности используется скорость от 5 до 7 футов в секунду, но это не всегда возможно.

Правило № 3. НА ВСАСЫВАНИИ НЕТ КОЛЕНОК

Никогда не допускается установка колена на всасывающий фланец! В локте всегда есть неравномерный поток. Когда он установлен на всасывающем отверстии насоса, он создает неравномерный поток в проушине рабочего колеса. Это может вызвать турбулентность и вовлечение воздуха, что может привести к повреждению рабочего колеса и вибрации.Хуже колена на входе в помпу только два колена. Как упоминалось выше, установленный метод обеспечения ламинарного потока на входе в насос заключается в использовании правила 10D: прямая труба в насос. Это также означает отсутствие клапанов, редукторов, тройников и т. Д.

Правило №4. ОСТАНОВИТЕ ВОЗДУХ ИЛИ ПАРА НА ВСАСЫВАНИИ

Всегда проверяйте всасывающую линию на герметичность. Во время работы насос создает частичный вакуум, который всасывает воздух во всасывающую линию.Это создаст эффект, аналогичный кавитации, и с теми же результатами. Еще одним источником воздуха во всасывающей линии является возвратная линия в резервуаре, если насос рециркулирует жидкость через систему. Если возвратная линия или линия подачи находятся выше уровня жидкости в баке, жидкость сильно аэрируется. Это огромная проблема. Аэрированные баки повреждают насос, просто создавая для него условия, подобные кавитации. Исправление заключается в том, чтобы затопить обратный или подающий трубопровод. Возвратные линии в резервуаре могут быть близко к выпускному патрубку резервуара и могут создавать ту же проблему.Решение — переместить обратную линию или заглушить резервуар.

Наличие воздушного кармана во всасывающей линии — еще один пример причины неисправности насоса, которая никогда не должна происходить. Любая высокая точка всасывающего трубопровода может заполниться воздухом и помешать правильной работе насоса. Это особенно верно, когда перекачиваемая жидкость содержит значительное количество воздуха в растворе или увлеченного воздуха, а насос работает с подъемной силой всасывания. Слишком часто длинные всасывающие линии устанавливаются с неправильным шагом или с неровностями и выступами, где может скапливаться воздух.Если подача жидкости находится ниже насоса, всасывающая линия должна доходить до насоса. Прямые редукторы — определенно нет. Используйте эксцентриковый переходник, установленный плоской частью вверху и наклонной частью внизу. Установите наоборот, если источник подачи находится над насосом.

Другой распространенной проблемой является перекачка резервуара до низкого уровня или наличие короткого резервуара, который, как правило, имеет низкий уровень жидкости над выпускным патрубком резервуара. Если насос принимает всасывание из резервуара с низким уровнем жидкости, образование вихрей может втягивать воздух во всасывающую линию и, следовательно, в насос.Устранить завихрение можно, установив датчик низкого уровня жидкости для отключения насоса. В качестве альтернативы можно установить раструбное соединение на отверстии резервуара, чтобы снизить скорость на выпускном патрубке резервуара, тем самым снизив требования к уровню жидкости для предотвращения завихрения резервуара. Или вихревая выключатель может быть установлена ​​на напорном патрубке резервуара. Они очень похожи на сливную пробку в современной раковине для ванной, за исключением того, что диаметр верхнего круглого диска наверху в 1,5 раза больше внутреннего диаметра сливного патрубка бака.Размещение выпускного патрубка резервуара рядом со стенкой резервуара также поможет разрушить вихрь.

В следующей таблице показано минимальное погружение, необходимое для открытия, если не используются некоторые из предложенных решений, упомянутых выше:

Гидравлический институт утверждает, что обычно рекомендуется погружение на один фут на каждый фут в секунду скорости на входе всасывающей трубы, при рекомендуемой максимальной скорости на входе шесть футов в секунду.

Правило № 5. ПРАВИЛЬНОЕ ВЫРАВНИВАНИЕ ТРУБОПРОВОДОВ

Фланцы трубопроводов должны быть точно выровнены перед затяжкой болтов, а все трубопроводы, клапаны и связанная с ними арматура должны иметь независимые опоры, чтобы не создавать нагрузки на корпус насоса. Из-за этой проблемы насосы с магнитной муфтой могут иметь очень короткий срок службы. Пластиковые насосы не выдержат этих сил и моментов. Деформации трубопровода также могут повлиять на срок службы уплотнений и подшипников. Напряжение, оказываемое трубопроводом на корпус насоса, снижает вероятность удовлетворительной работы и срока службы насоса.

ДОПОЛНИТЕЛЬНЫЕ ЧТО СЛЕДУЕТ ПОСМОТРЕТЬ

Иногда, когда электрик подключает двигатель, он подключается в обратном направлении, что означает, что насос может вращаться в неправильном направлении. Результат — низкий расход и напор. Перед установкой насоса на двигатель быстро включите и выключите двигатель или «толкните» его, проверьте направление вращения и сравните его с направлением, указанным на корпусе насоса. Если направление неправильное, поменяйте местами электрические провода.

Специальные насосы для перекачивания шламов доступны от многих производителей, однако большинство насосов не предназначены для перекачки посторонних материалов без повреждения насоса.По этой причине во многих приложениях перед насосом устанавливаются сетчатые фильтры или фильтры. Основная проблема заключается в том, что пользователи не могут контролировать перепад давления, возникающий на сетчатом фильтре или фильтре, когда он загружается посторонними веществами. В результате возникают высокие потери на трение, что приводит к недостаточному NPSHA и кавитации в насосе. Решение состоит в том, чтобы установить приборы измерения перепада давления или вакуумметр или, что еще лучше, реле, которые могут автоматически предупреждать операторов. Иногда ущерб от недостаточного NPSH хуже, чем при отсутствии сетчатого фильтра или фильтра.

ОБЗОР

Если любое из вышеперечисленных правил было проигнорировано, следуйте правилам с 1 по 5.

Корпорация Valin® обнаружила, что базовая конструкция труб в малых насосах обычно игнорируется. Это приводит к сокращению срока службы уплотнений или подшипников. Тот факт, что насос работает, не означает, что насос подключен правильно! Даже когда насос работает удовлетворительно, это не означает, что он подключен правильно, это просто делает его удачным.

Сторона всасывания насоса намного важнее, чем трубопровод на нагнетании. Если на стороне нагнетания допущены какие-либо ошибки, они обычно могут быть компенсированы увеличением производительности выбранного насоса. Однако проблемы на стороне всасывания могут быть источником постоянных и дорогостоящих трудностей, которые никогда не могут быть связаны с правилами 1-5.

Решением проблемных насосов может быть не насос, а трубопровод, танк или любой другой вопрос, рассмотренный выше.Удачи и счастливой прокачки!

Насос | Minecraft buildcraft вики

Насосы для перемещения нефти, воды и лавы.

Насосы — это устройства в BuildCraft, которые могут собирать жидкости. Впервые они были представлены в Buildcraft версии 2.2.0.

Насосы на самом деле принимают больше, чем просто окружают их, поэтому при перекачивании нефти, окруженной водой, разумно иметь два резервуара (один для масла, один для воды), иначе вода застрянет в трубе и не будет можно будет перекачивать больше нефти.

Другой метод отделения воды от нефти заключается в строительстве стены из гравия / песка. Используйте кувшинку, чтобы бросить песок / гравий вокруг главного маслоструйного патрубка, перекрывая воду. Этот метод, вероятно, лучше всего подходит для нефтяных отложений в море, поскольку без этого насос будет откачивать очень большое количество воды (вероятно, заполняя любые вторичные резервуары для воды, останавливая добычу нефти) и оставляя большую дыру в море.

Примечание. Этот рецепт предназначен для последней версии Buildcraft. Рецепт был изменен со старого рецепта (1 шахтный колодец и 1 резервуар наверху на верстаке).

Состав:

  • 2 х резервуара
  • 4 x Железный слиток
  • 1 ковш
  • 1 железная шестерня
  • 1 x Redstone

Производит: 1 x насос

См .: Руководство по созданию

Crafting Guide (Внешняя страница) и демонстрация установки используют старый рецепт.

Краткое видео-руководство по использованию Pump.

Насос потребляет 10 МДж на перекачиваемый блок. Максимальная скорость наполнения составляет 20 ведер / сек, по 10 МДж / тик, от 2 двигателей внутреннего сгорания, работающих на топливе (топливо равно 6 МДж при использовании в двигателе внутреннего сгорания, поэтому 2 двигателя внутреннего сгорания фактически обеспечивают 12 МДж). (Информация может быть неточной)


Обратите внимание, что ни одна труба не выдержит нагрузку максимально допустимого насоса, ни 4 золотые водонепроницаемые трубы, поскольку все они обеспечивают 4×1.6 = 6,4 ведра / сек, чуть больше трети необходимой производительности. Поэтому рекомендуется ставить бак непосредственно рядом с насосом.

Паровые двигатели заполняют блок каменной водонепроницаемой трубы за один оборот. Двигатели внутреннего сгорания заполняют один блок золотой водонепроницаемой трубы за один оборот. Насос может принять до 4 паровых двигателей или 2 двигателей внутреннего сгорания, сжигающих масло, или 1 двигателя внутреннего сгорания, сжигающего топливо, не вызывая взрыва.

Если вы используете двигатели из красного камня, 10, работающие на максимальной температуре, заполнят каменную водонепроницаемую трубу.

Насос, работающий с лавой, опустошит ее, потому что лава не пополняет блоки, как вода.

Поместите насос ab над бассейном глубиной 3 x 3 x 1 для бесконечной воды. Насос должен находиться над одним из четырех углов этого бассейна и может приводиться в действие любым набором двигателей, который вам нравится — бассейн наполняется быстрее, чем сливается, даже при максимальной скорости откачки для опустошения водонепроницаемых золотых труб.

Бассейн глубиной 2 x 2 x 1 работать не будет, поскольку насос иногда откачивает больше воды, чем может произвести бассейн.Более крупные неквадратные бассейны закончатся, поскольку насос в конечном итоге будет забирать воду из блока, который не наполняется должным образом, и этот цикл будет повторяться, пока бассейн не станет пустым.

Насосы не будут забирать воду из неподключенных источников. Убедитесь, что два источника воды не соединены и не соприкасаются по диагонали, чтобы предотвратить удаленный дренаж.

Водоснабжение двигателей внутреннего сгорания [править | править источник]

ПРИМЕЧАНИЕ. Следующая информация может быть устаревшей, ненадежной и / или противоречивой. (См. Раздел «Комментарии» на этой вики-странице для получения информации об учетных записях игроков.) Обратитесь к следующему разделу, чтобы узнать о дальнейших мерах предосторожности, которые вы можете предпринять для защиты ваших двигателей внутреннего сгорания от взрывного перегрева.

  • 1 насос, приводимый в действие 4 двигателями Redstone, должен подавать достаточно воды по золотым водонепроницаемым трубам для 4 двигателей внутреннего сгорания .
  • 1 насос, приводимый в действие 1 паровым двигателем, должен подавать достаточно воды по золотым водонепроницаемым трубам для 8 двигателей внутреннего сгорания.
  • 1 насос, приводимый в действие 1 двигателем внутреннего сгорания, должен подавать достаточно воды по золотым водонепроницаемым трубам для 16 двигателей внутреннего сгорания.( Однако : из-за увеличенной скорости извлечения насосом блоков источника он может иногда сливать бесконечный источник воды. Таким образом, может быть предпочтительнее использовать несколько насосов над отдельными водоемами, чем один насос, работающий с такой высокой эффективностью.)

Дальнейшие меры предосторожности во избежание взрывоопасного перегрева [править | править источник]

Следите за подачей воды в ваши двигатели внутреннего сгорания после того, как ваша установка успела заработать. Если подача воды падает во время работы двигателей, они не получают достаточного количества воды и могут привести к взрыву перегрева, если оставить их без присмотра.Примите во внимание одно или несколько из следующего:

  • Убедитесь, что каждый двигатель получает «равное внимание» со стороны насоса, убедившись, что каждый двигатель находится на одинаковом расстоянии от насоса (т. Е. Вода из насоса проходит по равному количеству труб до достижения каждого двигателя) .
  • Увеличьте мощность насоса с помощью большего количества и / или улучшенных двигателей.
  • Добавьте дополнительный насос, расположенный над другим источником воды.
  • Уменьшите количество двигателей, охлаждаемых насосом.
  • Храните насос, двигатели и водопроводные трубы в одном блоке, чтобы подача воды в двигатели не прерывалась из-за непостоянной загрузки блока.
  • Используйте золотую водонепроницаемую трубу с большей пропускной способностью вместо водонепроницаемой трубы из булыжника или водонепроницаемой трубы из камня.

В качестве последней меры предосторожности рассмотрите возможность размещения двигателей внутреннего сгорания за обсидиановой стеной, чтобы защитить дорогостоящее оборудование, которое они питают, в случае взрыва.

Рекомендации по выбору погружного насоса

| Processing Magazine

Промышленные применения предъявляют множество требований, таких как устойчивость к агрессивным химическим веществам и работа с высокими температурами.Учет таких требований, а также тщательный анализ условий применения имеют решающее значение при выборе наиболее подходящего насоса для вашего применения. Предварительное определение этих факторов позволит сократить расходы на техническое обслуживание, повысить эффективность и сократить расходы в долгосрочной перспективе. При выборе погружного насоса следует учитывать множество факторов, но ниже приведены шесть важных моментов, о которых следует помнить.

Непрерывный и прерывистый режим работы

Перед покупкой насоса следует задать важный вопрос: будет ли насос работать непрерывно или с перерывами. Двигатели, работающие в непрерывном режиме, предназначены для непрерывной работы без каких-либо повреждений или сокращения срока службы двигателя. Двигатели с кратковременным режимом работы предназначены для работы только в течение короткого времени и требуют времени, чтобы дать двигателю остыть до температуры окружающей среды.

Насос с двигателем, работающим в непрерывном режиме, следует выбирать для любого применения по обезвоживанию или в промышленном процессе, который будет работать более 20 минут за цикл. Использование двигателя с непрерывным режимом работы в прерывистом режиме может оказаться излишним и ненужным.

Для применения в небольших отстойниках или заполнении резервуаров может подойти менее дорогой насос с прерывистым режимом работы. Однако его нельзя использовать в непрерывном режиме, иначе он преждевременно выйдет из строя.

Температура

Тепло может значительно повлиять на множество компонентов двигателя, вызвать их износ и отрицательно повлиять на производительность насоса. Класс изоляции обмоток двигателя следует проверять с точки зрения температуры жидкости. Многие насосные компании предлагают насосы с вариантами высокотемпературной обмотки для обеспечения максимальной температуры воды, которую можно перекачивать, и продолжительности работы.Например, высокотемпературная обмотка двигателя класса H может быть рассчитана на непрерывную работу при 140 ° F, но может выдерживать периодические нагрузки до 194 ° F, тогда как стандартное предложение может быть рассчитано на более низкие температуры.

Диапазон pH Предоставлено Tsurumi (America) Inc.

Удельный вес / вязкость

Некоторые факторы, влияющие на производительность насоса, — это удельный вес, вязкость и плотность жидкости и содержащихся в ней твердых частиц. Производительность перекачивания заметно различается в зависимости от типа перекачиваемой жидкости.Удельный вес (S.G.) относится к плотности перекачиваемой жидкости по отношению к плотности воды. При изменении удельного веса жидкости изменяется только мощность на валу насоса. Напор и производительность насоса не изменяются.

По указанным выше причинам рекомендуется изучить детали применения при выборе насоса для приложений с высоким удельным весом. Компании по производству насосов для обезвоживания будут предлагать шламовые насосы или насосы с мешалкой, которые компенсируют более высокий удельный вес жидкости за счет меньшего размера рабочего колеса или завышения мощности двигателя.В чистой воде эти насосы будут использовать только часть доступной мощности на валу. Насосы с мешалкой будут иметь мешалку на валу, чтобы удерживать твердые частицы во взвешенном состоянии, чтобы они могли легко проходить через насос без засорения.

Вязкость жидкости относится к ее «толщине» или сопротивлению потоку. Это может быть представлено в сантипуазах (CP). Изменения в производительности насоса из-за вязкости нельзя выразить просто, однако, если вязкость составляет менее 10 сП, это не сильно повлияет на производительность насоса.Если вязкость превышает 100 сантистокс, производительность насоса серьезно ухудшается. Общий расход и напор уменьшаются, а мощность на валу заметно увеличивается. Обычные насосы со спиральной головкой не могут работать с жидкостями с вязкостью более 500–1000 сП. Поскольку погружной насос построен с двигателем, напрямую соединенным с насосом, его не следует использовать с жидкостями с высокой вязкостью, поскольку это приведет к перегрузке номинальной мощности на валу. Обычно вместо них используются поршневые насосы прямого вытеснения.

Вязкости обычных жидкостей указаны ниже:

  • Вода — 1 CP
  • Керосин — 10 CP
  • Масло моторное — 100 CP
  • Касторовое масло — 1000 CP
  • Мед — 1,500 CP
  • Сырая нефть — 2,500 CP

Химический состав и pH сточных вод

При выборе насоса следует учитывать pH перекачиваемой воды, а также конкретные химические вещества и материалы в воде.Необходимо провести тщательный анализ материалов конструкции открытых компонентов насоса, чтобы гарантировать совместимость с этими химическими веществами. Сюда входят рабочее колесо, корпус насоса, уплотнительные кольца / прокладки, оболочка кабеля, корпус двигателя, крепежные детали и механическое уплотнение. Компоненты из чугуна или алюминия могут быстро выйти из строя и вызвать катастрофические отказы насоса при очень низких или высоких уровнях pH, тогда как насос из нержавеющей стали или титана может прослужить годами в той же среде.

Промышленные процессы, такие как варка целлюлозы, производят сточные воды, содержащие множество различных химикатов, включая растворители и кислоты.Химическая совместимость со всеми открытыми компонентами насоса должна быть рассмотрена с помощью имеющихся таблиц химической совместимости, чтобы предотвратить коррозию.

Производители насосов обычно не дают гарантий от коррозии, эрозии или химической несовместимости, поэтому выбор насоса из неподходящих материалов конструкции для применения может быть дорогостоящим.

Устройства защиты электродвигателя насоса

Погружной насос высокого качества будет иметь встроенную защиту от сбоев. Сбои в электроснабжении и попадание воды — две наиболее распространенные неисправности погружного насоса. Работа погружного насоса всухую, неправильное напряжение источника и другие электрические и механические неисправности могут привести к необратимому повреждению двигателя погружного насоса. Эти сбои можно устранить, если в насосе предусмотрена тепловая защита двигателя. Это защищает двигатель насоса, контролируя внутреннюю температуру и ток двигателя, а затем отключая напряжение питания насоса с помощью биметаллического переключающего устройства.Как только температура вернется к нормальным рабочим условиям, насос снова запустится. Защита от проникновения воды также очень важна. Выбор насоса с высококачественным механическим уплотнением предотвратит попадание воды в двигатель через мокрый конец, а кабельный ввод, препятствующий впитыванию, будет препятствовать попаданию воды в двигатель через зазубренный или разрезанный силовой кабель.

Рабочий диапазон и КПД

Рабочая точка — это расход и общий динамический напор (TDH), при которых насос будет работать в конкретном приложении. TDH для погружного насоса состоит из статического напора (или вертикального подъема) в ногах, которые будут накачиваться, а также напора с потерями на трение из-за потока воды, проходящего через трубопровод, фитинги, клапаны и т. Д. выражается в эквиваленте футов головы. Дистрибьютор насосов может помочь определить TDH вашего приложения.

Точка наилучшего КПД (BEP) — это точка, при которой насос работает с максимальной эффективностью. При выборе насоса для непрерывного режима (осушение) и для постоянной работы в канализации и сточных водах рабочая точка должна быть в пределах 30% от BEP насоса.Работа насосов за пределами этого диапазона может привести к более высоким эксплуатационным расходам, кавитационным повреждениям, чрезмерной вибрации и сокращению срока службы механического уплотнения.

Для периодических / временных систем обезвоживания этот диапазон можно расширить, но рекомендуется оставаться на кривой производительности, и рекомендуется избегать работы насоса в пределах первых или последних 10% кривой.

Майк Климс — разработчик приложений в Tsurumi (America) Inc., подразделение Tsurumi Manufacturing, обладающее более чем 20-летним опытом проектирования и производства. Он отвечает за решение проблем клиентов, предлагая углубленный анализ производительности на протяжении всего жизненного цикла насосных приложений. Климс вошел в состав редакционного совета Processing в 2019 году.

Tsurumi (America) Inc. более 35 лет поставляет передовые насосные технологии в области строительства, гражданского строительства, горнодобывающей промышленности, промышленных сточных вод, бытовых сточных вод, очистки сточных вод, борьбы с наводнениями и создания ландшафтов.Для получения дополнительной информации позвоните по телефону 630-793-0127 или посетите tsurumipump.com.

6 причин, по которым ваш самовсасывающий насос не заправляется

Самовсасывающие центробежные насосы уникальны. Как следует из названия, они могут заливаться в условиях всасывания. Они забирают жидкость из резервуаров или ям внизу, что упрощает и безопаснее работать с ними, чем с теми, которые работают под землей. При правильных условиях они освобождаются от увлеченного газа и нормально функционируют сами по себе, но иногда они не могут.Почему? Что вызывает отказ самовсасывающего насоса?

Чтобы понять, почему мы должны понять, как работает самовсасывающий насос.

КАК РАБОТАЕТ САМОВСАСЫВАЮЩИЙ НАСОС

КРАТКОЕ ПРЕДУПРЕЖДЕНИЕ: То, что они могут втягивать в себя жидкость, не означает, что они должны запускаться всухую !! Самовсасывающим насосам для начала работы необходима жидкость в корпусе. Работа всухую, даже кратковременная, приведет к повреждению механического уплотнения и отказу насоса.

После включения насоса крыльчатка начинает вращаться против часовой стрелки. Жидкость внутри или «начальная заливка» протекает через улитку в напорную полость. Здесь воздух и жидкость разделяются, воздух выводится через линию с открытым концом или линию выпуска воздуха, а жидкость возвращается к крыльчатке через порт рециркуляции.

Во время рециркуляции жидкости и удаления воздуха из нагнетательной полости в проушине рабочего колеса создается низкое давление.Атмосферное давление выше, чем более низкое давление, создаваемое у проушины рабочего колеса, поэтому жидкость вытесняется по линии всасывания.

По мере того, как жидкость движется вверх по линии всасывания, воздух перед жидкостью вталкивается в кожух и обрабатывается, так как начальная заливка проходила через процесс рециркуляции. Когда жидкость поступает в насос, он работает в обычном режиме.

Это видео от Gorman-Rupp отлично показывает, как работает самовсасывающий насос.

Вот как это должно работать.Если это не ваш случай, вот несколько причин, по которым ваш самовсасывающий насос может не заправляться.

ПОЧЕМУ ВАШ САМОВСАСЫВАЮЩИЙ НАСОС НЕ ПРЕМИУЕТ

1. УТЕЧКА ВОЗДУХА В ВСАСЫВАНИИ

Поскольку жидкость рециркулирует в насосе и вытесняет воздух из нагнетательной камеры, она пытается создать зону низкого давления. Однако, если во всасывающей линии есть утечка, воздух продолжает втягиваться в насос, никогда не позволяя ему выпустить достаточно воздуха, чтобы создать зону низкого давления.

2. МУСОР В РАБОЧЕМ КОЛЕСОЕ

Если проушина рабочего колеса забита мусором, это лишает крыльчатку гидравлической способности создавать область низкого давления.

3. НАСОС ВОЗДУШНЫЙ

Насос может заблокироваться воздухом, если он находится в одном из следующих условий:

  • НЕТ ЛИНИИ ВЫПУСКА ВОЗДУХА
    • Если нет линии выпуска воздуха, воздух не может быть выпущен в атмосферу, а вместо этого собирается на стороне выпуска.
  • НАГНЕТАТЕЛЬНАЯ ЛИНИЯ ПОД ДАВЛЕНИЕМ
    • Клапан на линии выпуска воздуха закрыт, а клапан на линии выпуска снова закрыт, не оставляя воздуху места для выхода и выхода из насоса.
  • ЧРЕЗМЕРНЫЙ ЗАЗОР РАБОЧЕГО КОЛЕСА
    • Если имеется чрезмерный зазор между рабочим колесом и изнашиваемой пластиной, насосу трудно создать зону низкого давления. Обычно это вызвано износом, но также может быть следствием неправильной сборки.
4. ЗАКРЫТЫЙ РЕЦИРКУЛЯЦИОННЫЙ ПОРТ

Во время процесса заливки, как описано выше, жидкость рециркулирует через спиральный корпус. Если порт рециркуляции закупоривается, проушина крыльчатки не может создать зону низкого давления, в которой жидкость будет вытягиваться по всасывающей линии.

5. СЛИШКОМ ВЫСОКИЙ ПОДЪЕМ ДЛЯ СКОРОСТИ НАСОСА ИЛИ ДИАМЕТРА РАБОЧЕГО КОЛЕСА

Если вы уменьшите размер насоса для всасывающей линии, он не сможет создать зону низкого давления, необходимую для заливки.Перед выбором насоса для применения важно понимать требования к высоте всасывания. Используйте Руководство Gorman-Rupp по выбору насосов для необходимых расчетов.

Способность самовсасывающих насосов заливать петли в нужных условиях. Насос должен иметь возможность откачивать воздух изнутри насоса, создавать зону низкого давления у проушины рабочего колеса, а также иметь соответствующий размер для правильных условий NPSH.

У вас есть насос, который не заполняется, не заполняется или заполняется медленно? Спросите нас об этом! Мы с радостью предоставляем техническую помощь предприятиям и муниципалитетам Висконсина и Верхнего Мичигана.

Струйные насосы, используемые для частных колодцев или систем орошения с низким расходом

Струйные насосы, используемые для частных колодцев или приложений для орошения с низким расходом (фото freeonlineplumber.com)

Типовые установки струйных насосов

Струйные насосы устанавливаются над землей и поднимают воду из земли через всасывающую трубу. Самолеты популярны в районах с высоким уровнем грунтовых вод и с более теплым климатом .

Есть две категории струйных насосов, и выбор насоса зависит от уровня воды.

  1. Мелкий колодец Установки опускаются до глубины около 25 футов (7,62 м) .
  2. Глубокие скважины опущены 150 футов (45,72 м) до воды, где задействованы поверхностные насосы.
Типовые установки струйного насоса

Струйный насос представляет собой центробежный насос с одним или несколькими крыльчатками и диффузором с добавлением струйного эжектора .

A JET EJECTOR состоит из сопла согласованного типа и Вентури .

В форсунку поступает вода под высоким давлением. Когда вода проходит через струю, скорость (скорость) воды значительно увеличивается, но давление падает. Это действие аналогично разбрызгиванию из садового шланга, когда вы начинаете закрывать сопло.

Значительно увеличенная скорость воды плюс низкое давление вокруг наконечника форсунки — вот что вызывает всасывание вокруг форсунки.Вода вокруг форсунки втягивается в струю воды и уносится вместе с ней.

Чтобы форсунка была эффективной, ее необходимо комбинировать с трубкой Вентури. Вентури преобразует высокоскоростной струйный поток обратно в высокое давление для подачи к центробежному насосу. Жиклер и трубка Вентури имеют простой внешний вид, но они должны быть хорошо спроектированы и тщательно согласованы, чтобы быть эффективными для различных условий перекачки. Струйное сопло и трубка Вентури также известны как комплекты эжекторов / эжекторов.

На струйном насосе для мелкой скважины комплект эжектора (сопло и сопло Вентури ) расположен в корпусе насоса перед рабочим колесом. Часть всасываемой воды рециркулирует через эжектор, а остальная часть направляется в резервуар высокого давления. Когда эжектор расположен на всасывающей стороне насоса, всасывание значительно увеличивается.

Это позволяет центробежному насосу увеличить его эффективную высоту всасывания примерно с 20 футов до 28 футов.

Но количество воды, подаваемой в резервуар для хранения, становится меньше по мере увеличения расстояния от насоса до воды… для работы эжектора необходимо рециркулировать больше воды.

Конструкция струйного насоса

Разница между струйным насосом для глубокой скважины и струйным насосом для мелкой скважины заключается в расположении эжектора.

Глубинный эжектор расположен в скважине ниже уровня воды. Эжектор глубокой скважины работает так же, как эжектор мелкой скважины.В него подается вода под давлением от насоса. Затем эжектор возвращает воду вместе с дополнительной подачей из колодца на уровень, на котором центробежный насос может поднять ее до конца путем всасывания.

A Преобразуемый струйный насос позволяет работать в неглубоких скважинах с эжектором, установленным на конце корпуса насоса. Этот тип насоса может быть преобразован в глубинный струйный насос, установив эжектор ниже уровня воды.

Это особое значение , когда уровень воды постепенно понижается .Это, вероятно, потребует замены трубки Вентури для эффективной работы. Поскольку струйные насосы представляют собой центробежные насосы, характеристики обработки воздуха таковы, что насос следует запускать при полностью заполненном водой насосе и трубных соединениях с водопроводом.

В струйном насосе для мелкой скважины эжектор устанавливается рядом с рабочим колесом насоса . В струйном насосе для глубокой скважины эжектор обычно устанавливается чуть выше уровня воды в скважине или погружается ниже уровня воды.

Центробежные насосы как с мелкими, так и с глубокими колодцами имеют небольшую способность перекачивать воздух или не имеют ее. При запуске из насоса и всасывающей линии необходимо удалить весь воздух. Утечка воздуха во всасывающей линии заставит насос прекратить перекачивание… или иногда это называется « теряет свою заправку ».


Как струя обеспечивает откачивающее действие?

Действие струйного насоса

Вода подается в струйный эжектор под давлением. Вода, окружающая струю, поднимается и поднимается по трубе в результате действия струи.

При использовании струи с центробежным насосом часть воды, подаваемой насосом, возвращается в струйный эжектор для его работы. Струя поднимает воду из колодца до уровня, на котором центробежный насос может закончить подъем ее всасыванием.


Струйный насос — Принципы работы (ВИДЕО)

Не можете посмотреть это видео? Щелкните здесь, чтобы посмотреть его на Youtube.

No related posts.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
