Как подключить 2 клавишный выключатель: Как подключить двухклавишный выключатель: схема подключения, инструкция

Подключение двухклавишного выключателя Lezard | Remsovet.com

В этой статье мы детально рассмотрим подключение двухклавишного выключателя на примере данного устройства фирмы Lezard.

Выключатель освещения предназначен для замыкания/размыкания электрической цепи, к которой подключены приборы освещения.

Двухклавишный выключатель позволяет разделить приборы освещения на две независимые группы, тем самым появляется больше возможностей для управления освещением и экономии электроэнергии.

1. Схема подключения двухклавишного выключателя

Для начала рассмотрим детальную схему подключения двухклавишного выключателя, чтобы подробно понять работу данного устройства:

Чтобы электрический прибор (в том числе и простая лампа освещения) заработал, к нему необходимо подвести фазу (L) и ноль (N). Суть выключателя — замыкание/размыкание линии, по которой фаза подаётся на осветительные приборы. То есть ноль всегда подходит к лампочке, а вот фаза только тогда, когда выключатель включен и соответственно цепь замкнута.

На схеме мы видим, что фаза заходит на выключатель по коричневой жиле кабеля, а выходит по жёлтой и синей соответственно.

Также для понимания процесса подключения нужно изучить соединения кабелей в распределительной коробке, они обозначены на схеме, как С1, С2, С3, С4:

С1 — через это соединение ноль с вводного кабеля уходит на группы светильников: Синяя жила вводного кабеля ВВГ 2х2.5 + Синие жилы кабелей ВВГ 2х1.5, идущих на группы светильников №1 и №2;

С2 — через это соединение фаза уходит на выключатель: Красная жила вводного кабеля ВВГ 2х2.5 + Коричневая жила кабеля ВВГ 3х1.5, идущего на выключатель;

С3 — через это соединение фаза уходит на группу светильников №1: Синяя жила кабеля ВВГ 3х1.5, идущего на выключатель + Коричневая жила кабеля ВВГ 2х1.5, идущего на группу светильников №1;

С4 — через это соединение фаза уходит на группу светильников №2: Жёлтая жила кабеля ВВГ 3х1.5, идущего на выключатель + Коричневая жила кабеля ВВГ 2х1. 5, идущего на группу светильников №2.

Кабель ВВГ может быть представлен в различном цветовом исполнении, но, как правило, фаза проходит по жилам коричневого, белого и красного цвета, а ноль — по жилам синего или чёрного цвета. Исключение (см. схему): в кабеле, соединяющем выключатель с цепью, все жилы используются для фазы.

2. Пошаговая инструкция подключение двухклавишного выключателя Lezard

2.1. Разбираем выключатель. Снимаем клавиши и переднюю панель:

2.2. На задней стороне выключателя представлена схема подключения. По ней видно с какой стороны фаза заходит на выключатель:

2.3. Далее необходимо подготовить кабель для подключения выключателя. Используется кабель ВВГ 3х1,5. Жилы зачищаются примерно на 10 мм:

2.4. Далее нам необходимо ослабить зажимные болты и вставить жилы в соответствующие отверстия, как показано на фото. Далее затягиваем зажимные болты.

С той стороны, с которой фаза заходит на двухклавишный выключатель только один зажимной болт, а там, где выходит — соответственно два.

2.5. Фиксируем подключенный выключатель в подрозетнике:

2.6. Устанавливаем обратно пластиковую панель и клавиши выключателя. Установка завершена.

Как подключить люстру на 2х клавишный выключатель

Для подключения люстры или иного светильника к 2х клавишному выключателю мы должны:

1. Определить и пометить провод с входящей фазой (индикаторной отверткой)

2. Проверить возможность подключения люстры к 2х клавишному выключателю (У люстры должно быть не менее 3х входящих проводов (если земля подключается к корпусу люстры)). Внимательно читайте инструкцию к люстре или проверяйте разметку подключения — должно быть 2 подключения L, 1 или 2 подключения N и подключение PE (Земля)

При отсутствии разметки подключения, обратите внимание на цветовую маркировку проводов. В электрике принята следующая маркировка для 1 фазного тока (220В):

• Синий — Ноль или нейтраль (N)
• Коричневый  — Фаза
• Желто-зеленый — Земля

Внимание — Перед подключением любого осветительного оборудования,  полностью обесточьте Вашу проводку.

А также я рекомендую проверять проводку индикаторной отверткой на случай, если отключили не тот автомат.

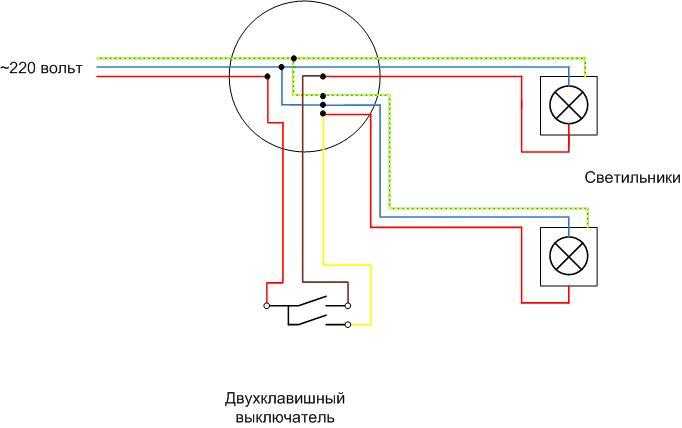

Общая схема подключения люстры к 2х клавишному выключателю выглядит так:

Схема подключения 2х клавишного выключателя к люстре

Внимание: Мы рекомендуем контролировать правильность подключения Вашей люстры строителями. Если на выключателе разрывается не фаза, а ноль, Ваш светильник будет оставаться под напряжением, даже если свет выключен и очень велик риск получить удар током при банальной замене лампочки.
Это также может приводить к мерцанию или тлеющему свечению светодиодных или люминисцентных ламп

Проверить это достаточно просто, поднесите индикаторную отвертку к контактам люстры при выключенном выключателе или проверьте что разрывается выключателем — ноль или фаза. Это также проверяется индикаторной отверткой

Следует учесть некоторые особенности проводки в наших домах:

Зачастую, застройщики для удешевления строительства, выводят к выключателю только один провод — провод с фазой. Не пугайтесь и собирайте все в соответствии с вышеуказанной схемой выпуская из внимания ноль и землю. В любом случае на люстру приходят как ноль, так и фаза.

Руководство по кулисным переключателям

Наше руководство посвящено кулисным переключателям, объясняет, как их использовать, и изучает различные доступные типы.

Это вводное руководство расскажет вам все, что вам нужно знать о клавишных переключателях и о том, как они работают. Мы перечислим некоторые из наиболее часто используемых типов и моделей и дадим обзор приложений, в которых они часто используются. Мы также предоставим несколько ссылок на аксессуары для кулисных переключателей, которые можно купить в Интернете.

Что такое клавишный переключатель?

Кулисные переключатели — одни из самых знакомых типов переключателей, с которыми вы столкнетесь. Определение просто требует, чтобы переключающая часть механизма качалась между двумя или более положениями при нажатии. Когда один конец поднимается, другой опускается. Их также иногда называют переключателями-качелями.

Кулисные переключатели можно противопоставить тумблерам или переключателям. При использовании тумблеров изменение положения переключателя обычно требует перемещения небольшого рычажка вверх или вниз до щелчка. Рокеры не предназначены для перемещения в своем корпусе таким образом. Вместо этого они просто наклоняются вперед и назад вокруг центральной точки поворота.

Выбор положения кулисного переключателя часто ограничивается включением/выключением, но некоторые типы могут иметь три или более вариантов на выбор. Для них нередко используется центральное положение выключения, хотя выключатели с этой функцией, как правило, более широко используются в промышленных условиях, а не в домашних условиях.

Просмотреть все Кулисные переключатели

Для чего используются клавишные переключатели?

Являясь одним из самых известных типов переключателей в мире, кулисные переключатели используются в широком диапазоне приложений и устройств. Большинство выключателей питания и освещения, которые можно найти дома или в офисе, предназначены для работы с кулисой или тумблером, причем кулисы, как правило, встречаются чаще.

Их почти всегда можно увидеть на стенных розетках, розетках, устройствах защиты от перенапряжений и удлинителях. Они также широко используются во многих различных видах автономных приборов и встроенных электрических устройств.

Вы часто встретите кулисные переключатели с подсветкой со встроенными светодиодами и т.п., хотя это далеко не всегда так — чаще всего основные переключатели питания без подсветки.

Примеры повседневного использования:

• Блоки питания и панели управления
• Бытовая техника, напр. осушители и пылесосы
• Медицинское оборудование и машины
• Системы ОВКВ
• Гидравлические и пневматические системы
• Автомобильная электроника и приборные панели – переключатели сидений, электрические стеклоподъемники, обогреватели
• Цепи предохранителей

В большинстве этих приложений и во многих других, эти переключатели в первую очередь выбираются из-за их экономической эффективности, удобства и общей простоты эксплуатации. Они, как правило, несколько шире, чем тумблеры рычажного типа, но обычно не выступают так далеко. Они могут иметь освещенные области со встроенным светодиодным освещением, часто окрашенным в красный или оранжевый цвет, чтобы указать на активный поток энергии.

Это означает, что качельки часто могут быть лучшим вариантом, если физическое пространство ограничено (особенно над или перед выключателем), или когда предпочтительнее, чтобы они были более низкими и менее навязчивыми. Миниатюрные кулисные переключатели также продаются для небольших мест установки. Они также, как правило, легче чистить вокруг.

Как работает кулисный переключатель?

Управление простое, обычно требуется лишь небольшое давление вниз на один конец переключателя, чтобы переместить его между положениями. В целом, их, как правило, даже проще использовать, чем переключающие эквиваленты, и требуется небольшое усилие или физическая ловкость, чтобы переключить их из одного положения в другое.

В зависимости от количества предлагаемых положений и качества изготовления данного устройства, кулисные переключатели могут быть несколько более склонны к временному залипанию между положениями, чем некоторые альтернативы тумблеров. Чтобы избежать этого, некоторые из них разработаны со встроенной пружиной, что означает, что они автоматически возвращаются в нейтральное положение, когда на них не нажимают. Это часто бывает с переключателями для таких вещей, как электростеклоподъемники или элементы управления сиденьями в автомобилях.

Благодаря простому дизайну кулисные переключатели легко дополнить дополнительными функциями, например индикаторной подсветкой. Даже дешевые версии часто включают в себя простую двухпозиционную подсветку Светодиод , мгновенно сообщающий вам, подают ли они питание в данный момент (включен) или действуют как автоматический выключатель (выключен).

Положения кулисного переключателя: полюса и направления

В следующем разделе этого руководства мы более подробно рассмотрим несколько различных типов кулисных переключателей, которые вы можете приобрести. Тем не менее, во-первых, стоит уделить время прояснению терминологии, касающейся коромысла и типов броска.

Большинство, хотя и не все, предназначены для управления относительно простыми схемами ограниченным числом способов. Часто они просто дают вам выбор между включенной и выключенной позициями.

Если вам нужен более сложный набор параметров позиционирования и управления, вам часто придется использовать что-то вроде поворотный переключатель .

Тем не менее, независимо от того, какой тип выключателя вы покупаете, они обычно продаются в зависимости от количества полюсов и направлений, между которыми они могут переключаться.

Наиболее распространенные конфигурации:

• Однополюсный, одноходовой (SPST)
• Однополюсный, двухпозиционный (SPDT)
• Двухполюсный, одноходовой (DPST)
• Двухполюсный, двухходовой DPDT)

Схема устройств или систем, которые вы подключаете, и то, как вам нужно ими управлять, будут определять, какой тип переключателя вам нужно купить.

Полюсы

Полюсы относятся к числу отдельных цепей, которые может замыкать (замыкать) переключатель, когда он находится в положении ВКЛ. Если кулисный переключатель подает или прерывает питание только одной цепи, это однополюсный кулисный переключатель, даже если он имеет несколько положений ВКЛ (многопозиционный). Если он может управлять двумя отдельными цепями независимо или вместе (через одно или два положения ВКЛ), это двухполюсный выключатель. Можно представить себе, что двухполюсный кулисный переключатель может выполнять функцию двух однополюсных выключателей, но с помощью всего лишь одной кнопки.

Throws

Throws относится к числу положений ON, между которыми переключатель может перемещаться, чтобы замкнуть (запитать) цепь(и), которыми он управляет. Если это простой двухпозиционный переключатель, он называется однопозиционным переключателем, даже если он замыкает более одной цепи одновременно (многополюсный). Если он имеет два положения ВКЛ., например, ВЫКЛ., низкая мощность и высокая мощность, это двухпозиционный переключатель, даже если он управляет только одной цепью.

Переключатель полюсов и раскладок Примеры

1. Настольный вентилятор имеет один тумблер, который включает или выключает его. Поскольку эта клавиша управляет одной цепью и имеет одно положение ВКЛ. , это однополюсный переключатель на одно направление (SPST)
.
2. Аналогичный настольный вентилятор имеет один тумблер, но с помощью тумблера можно выбирать между режимами выключения, малой мощности и высокой мощности. Поскольку эта клавиша управляет одной цепью и имеет два положения ВКЛ., это однополюсный двухпозиционный переключатель (SPDT)
.
3. Фен имеет один тумблер, который включает или выключает его. Когда он включен, питание одновременно подается как на цепь двигателя вентилятора, так и на цепь нагревательного элемента. Поскольку эта клавиша управляет двумя цепями и имеет одно положение ВКЛ., это двухполюсный однопозиционный переключатель (DPST) 9.0030
4. Аналогичный фен имеет одну тумблерную кнопку, но тумблером можно выбирать между режимами выключения, малой мощности и высокой мощности. Поскольку эта клавиша управляет двумя цепями и имеет два положения ВКЛ, это двухполюсный двухпозиционный переключатель (SPDT)
.

Типы кулисных переключателей — варианты переключения

Эти переключатели продаются во многих различных форматах и ​​стилях, которые имеют различные преимущества и ограничения в различных приложениях и типах устройств. Некоторые из наиболее распространенных вариантов:

• Двухпозиционный
• Вкл-вкл
• Клавиша с подсветкой
• Круглый коромысло
• Силовой рокер
• Мгновенное
• Кнопка
• Переключение
• Центральный выключатель
• Вкл-НЕТ-Выкл / Вкл-НЕТ-Вкл
• Электронный переключатель
• Миниатюрный кулисный переключатель (часто продается в миллиметрах)
• Клавишные выключатели с высоким пусковым током

В следующих разделах мы более подробно рассмотрим некоторые из вышеперечисленных стилей.

On-Off

Переключатель on-off (или off-on) позволяет пользователю выбирать между положениями «включено» и «выключено» для подачи питания на одну или несколько цепей одновременно. Компоненты, продаваемые как двухпозиционные кулисные переключатели, обычно имеют только эти два положения, хотя вы также можете купить версии с включением для более конкретных приложений.

С подсветкой

Многие кулисные переключатели имеют встроенную подсветку, показывающую, подается ли питание в цепь в данном положении. Такие  встроенные светодиодные индикаторы  на кулисных переключателях с подсветкой особенно распространены в таких приложениях, как разветвители и устройства защиты от перенапряжения. Они также широко используются на дисплеях приборных панелей, приборных панелях и массивах управления, а также в некоторых настенных выключателях света и автоматических выключателях.

Мгновенное нажатие

Стандартные кулисные переключатели фиксируются в любом положении, в которое вы их нажимаете, и остаются в этом положении до тех пор, пока вы не переключите их в другую сторону. Однако переключатель мгновенного действия срабатывает только при нажатии и возвращается в исходное положение, если его не нажимать. Обычно это делается с помощью встроенной пружины.

Переключатели мгновенного действия могут называться нажимными переключателями или переключателями без фиксации. Они могут быть сконструированы либо нормально включенными, либо нормально выключенными, когда находятся в положении по умолчанию, хотя выключенные встречаются гораздо чаще. Они широко используются во многих типах устройств прерывистого ввода, от клавиатурного управления до электрических дверных и оконных механизмов.

Переключатель

Переключатель или переключатель (иногда пишется как переключение) обычно используется для переключения напряжения в одну цепь или из одной цепи в другую. Они чаще всего используются в функциях электропитания и электросети, позволяя пользователю выбирать между одним входным источником — например, сетевым питанием — и вторичным источником, таким как резервный генератор. Они могут быть ручными или автоматизированными. Некоторые модели могут эффективно функционировать как два одновременных автоматических выключателя, переключающихся в противоположных направлениях в одном и том же случае.

Center-Off

Кулисный переключатель другого типа имеет центральное положение OFF. Обычно это означает, что он будет иметь (по крайней мере) два положения ВКЛ, как правило, по обе стороны от качающегося механизма. Их можно назвать переключателями «вкл-выкл-вкл», хотя предпочтительнее использовать термин «отключение по центру», поскольку он менее двусмыслен. Этот тип переключателя также может быть мгновенным, хотя в большинстве случаев они рассчитаны на полностью ручное управление во всех положениях.

Аксессуары

Много полезного Аксессуары для клавишных переключателей и монтажные устройства, продаваемые через Интернет в Великобритании и других странах. Большинство разновидностей аксессуаров предназначены для упрощения и безопасности установки и использования этих переключателей или в качестве дополнительных конструктивных элементов для корпусов переключателей и дисплеев.

Инструменты для привода

Инструменты для привода кулисного переключателя предназначены для того, чтобы облегчить снятие, вставку или управление самими переключателями. Для различных типов переключателей может потребоваться отдельный исполнительный инструмент для снятия или установки нового коромысла без обязательной замены всего блока. В некоторых случаях или моделях пользователи могут иметь возможность заменить стандартный привод на более удобный механизм рычажного типа или аналогичный.

Приобрести инструменты для привода

Заглушка кулисного переключателя

Заглушка кулисного переключателя также может называться заглушкой переключателя, колпачком переключателя и т.п. Они используются для закрытия или замены существующего привода выключателя или вырезанного зазора, в котором ранее был установлен привод выключателя. Обычно это делается из соображений безопасности или удобства.

В зависимости от модели и типа привода заглушка коромысла может облегчить и повысить безопасность работы переключателя или снизить риск случайного срабатывания. Они часто имеют класс защиты IP65 или IP68 от проникновения грязи и влаги и особенно распространены для защиты домашних электрических цепей и устройств с предохранителями.

Обычные цвета заглушек коромысла включают черный и красный, и они часто продаются для соответствия коромыслам определенного размера (в мм или см).

Купить Заглушки кулисного переключателя

Лицевая панель кулисного переключателя

Лицевая панель кулисного переключателя представляет собой рамки, которые устанавливаются вокруг переключателя при его установке. Они помогают удерживать выключатель на месте, предотвращают попадание грязи и влаги и защищают проводку за выключателем. Они также позволяют более аккуратно установить переключатель в его корпусе и помогают предотвратить случайное срабатывание. Как круглые, так и прямоугольные лицевые панели переключателей широко доступны, и, как правило, их дешево купить в Интернете.

Приобрести Лицевые панели кулисного переключателя

Разъем кулисного переключателя

Соединитель кулисного переключателя является ключевой частью узла, расположенного за переключателем. Соединители кулисного переключателя действуют как промежуточное связующее устройство между проводкой главной цепи и узлом переключателя/привода.

Соединитель принимает, разделяет и прокладывает входящие провода от массива проводки цепи на их обратной стороне, а на стороне, обращенной наружу, они позволяют прикрепить сам тумблер через ряд съемных клемм. После того, как вся сборка будет прикреплена таким образом, можно будет установить привод кулисного переключателя, который затем сможет замыкать или размыкать соединения цепи через провода, соединяющие его с основной электрической системой.

Соединители кулисных переключателей могут быть предназначены либо для размещения отдельных переключателей на приборной панели или консоли, либо для размещения нескольких переключателей и резисторов в более крупном массиве. Доступно множество различных типов и конфигураций разъемов кулисного переключателя, обычно по низкой цене. Это относительно дешевые и простые компоненты, которые широко доступны и просты в установке.

Они могут включать в себя встроенные светодиоды, готовые к подключению к основной цепи, что позволит включить подсветку кулисного переключателя, указывающую на его текущее положение включения/выключения. Обычно вам нужно будет купить подходящий привод отдельно.

Обычные модели включают в себя стандартные вставные, вставные или защелкивающиеся разъемы для переключателей с фиксирующими выступами, а также быстроразъемные разъемы с плоской лопастью , клеммы с флажками и клеммы для стыкового сращивания. Гнезда Plexo представляют собой специальный тип соединителя кулисного переключателя, предназначенный для использования на открытом воздухе и в открытых средах. Обычно они имеют класс защиты IP65 или IP68 от проникновения влаги и грязи и оснащены функциями быстрого отсоединения, а также дополнительными крышками разъемов и модульными узлами для скрытого или поверхностного монтажа.

Вы всегда должны проверять технические характеристики производителя для получения более подробной информации о его совместимости с конкретными типами разъемов переключателей и стилями монтажа.

Купить Соединители кулисного переключателя

Чехлы кулисного переключателя

Чехлы кулисного переключателя представляют собой резиновые или пластиковые крышки, устанавливаемые на приводы переключателя, чтобы предотвратить попадание частиц или влаги в работу переключателя. Они распространены в промышленных условиях и других сложных условиях. Ботинки коммутатора обычно прозрачны и, как правило, обладают высокой гибкостью, что упрощает работу с коммутатором.

В большинстве случаев коммутатору при установке присваивается определенный рейтинг IP (часто IP65 или IP68), как указано в спецификациях продукта. Также продаются менее гибкие защитные крышки, которые можно снимать (или поднимать) перед доступом к переключателю. Обычно они называются крышками клавишных переключателей , в то время как чехол почти всегда подразумевает податливую резиновую защиту.

Защитные кожухи кулисного переключателя

Монтажные панели кулисного переключателя

Монтажные панели кулисного переключателя представляют собой корпуса, которые удерживают механизмы переключателей и их внутренние соединения проводки при установке. Их часто можно найти на настенных выключателях, которые были утоплены, хотя более или менее любой тип приборной панели или панели управления будет иметь какую-то монтажную панель вокруг него.

Монтажные панели помогают надежно удерживать переключатель на месте и защищают проводку за приводом. Как и сами рокеры, их можно купить в широком диапазоне цветов, включая черный, белый, красный, зеленый, оранжевый, прозрачный или прозрачный.

Магазин Монтажные панели кулисного переключателя

Связанные руководства

Свяжитесь с нами

03457 201201

Следуйте за нами на

Мы принимаем

Наши услуги 9025 1

• Спецификации
• Калибровка
• Способ доставки
• История заказов
• Предложения
• Возвраты
• Расписание заказов
• DesignSpark

Legal

• Политика использования файлов cookie
• Безопасность электронной почты
• Политика конфиденциальности
• Условия веб-сайта
• Условия продажи

О RS

• О нас
• Карьера
• Корпоративная группа
• События
• ESG
• Наши сертификаты
• Пресс-центр
• Весь мир

© RS Components Ltd. Birchington Road, Corby, Northants, NN17 9RS, UK

Как заменить тумблер на кулисный

К

Боб Формисано

Боб Формисано

Боб Формисано — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов. Одной из его специальностей является ремонт старых систем, построенных еще в 1920-х годах, включая оцинкованные водопроводные трубы, проводку с ручкой и трубкой и многое другое. Его статьи о ремонте дома для The Spruce написаны более 10 лет назад.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 01.12.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp. , является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Джиллиан Дара

Факт проверен Джиллиан Дара

Джиллиан — независимый журналист с 10-летним опытом работы в жанре лайфстайл. Она пишет и проверяет факты для TripSavvy, а также проверяет факты для The Spruce.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Марго Кавин

Обзор проекта

Однополюсные выключатели света используются для управления питанием осветительных приборов или розеток из одного места и являются наиболее распространенным типом выключателей в доме. Наиболее распространенный тип однополюсного переключателя — хорошо известный тумблер, но со временем он может выглядеть устаревшим. Замена выключателя освещения на новый кулисный переключатель занимает всего несколько минут и не требует дополнительной проводки или специальных соединений.

Что такое кулисный переключатель?

Клавишный переключатель значительно шире и более плоский, чем традиционный тумблер. Он работает таким же образом, чтобы включать и выключать питание, но для его работы требуется меньшее усилие рук.

Если вы меняете крышку выключателя света, а новая пластина меньше оригинальной, вы можете облегчить себе задачу и покрыть контур старой пластины новой пластиной немного большего размера — не требуется ремонт стены или подкрашивание краски.

Нужна дополнительная помощь? Поговорите с ближайшим к вам электриком

Наши партнеры могут помочь вам сравнить расценки лучших специалистов рядом с вами

Узнать цену

Раскрытие информации рекламодателя

Предложения, представленные в этой таблице, получены от партнерств, от которых The Spruce получает компенсацию.

Оборудование/инструменты

• Универсальный нож
• Отвертки
• Бесконтактный тестер напряжения
• Кусачки/инструменты для зачистки проводов
• Плоскогубцы с тонкими губками

Материалы

• Черная изолента (по необходимости)
• Однополюсный кулисный переключатель с накладкой

Ель / Марго Кэвин

1. Отключите питание и подготовьте крышку

   Отключите питание цепи, питающей выключатель, отключив соответствующий выключатель в сервисной панели вашего дома (коробка выключателя). Если старая крышка была окрашена, аккуратно надрежьте по периметру крышки канцелярским ножом краску.

   Ель / Марго Кэвин

2. Снимите старую крышку

   Снимите винты крышки, затем подденьте пластину тонкой плоской отверткой. Будьте осторожны, чтобы не коснуться каких-либо проводов внутри электрической коробки.

   Убедитесь, что питание отключено, прикоснувшись к винтовым клеммам переключателя бесконтактным тестером напряжения. Если тестер показывает напряжение, вернитесь к сервисной панели и отключите правильный автоматический выключатель, затем повторно проверьте провода. Если вы не можете определить правильный выключатель, который нужно выключить, вам нужно выключить главный выключатель, который обесточит весь ваш дом.

   Ель / Марго Кэвин

3. Снимите винты переключателя

   Удалите крепежные винты в верхней и нижней части монтажной планки переключателя, которыми переключатель крепится к распределительной коробке. Аккуратно потяните корпус переключателя в сторону от электрической коробки, чтобы получить доступ к проводным соединениям, которые могут находиться на задней части корпуса переключателя.

   Ель / Марго Кэвин

4. Проверьте проводку

   Проверьте состояние проводки и правильность маркировки. Вы также можете сделать снимок на свой смартфон в этот момент, чтобы помочь вам вспомнить, куда все идет.

   Однополюсные выключатели всегда подключаются к двум горячим проводам. Один провод почти наверняка будет черным. Другой горячий провод может быть красным или белым. Если он белый, на его конце должна быть полоса черной или красной изоленты, указывающая на то, что он служит проводом под напряжением. В других случаях белый провод может быть подключен к выключателю без маркировки, указывающей на то, что он горячий. Если это так, предыдущий электрик неправильно пометил провод, и вы должны пометить его как горячий провод, обмотав его полосой черной изоленты после отсоединения.

   Выключатель также должен иметь оголенный медный или зеленый изолированный провод заземления, подключенный к его заземляющему винту (старые системы электропроводки могут не иметь заземляющего провода).

   Электрическая коробка может также содержать соединенные вместе белые нейтральные провода.

   Стандартные однополюсные выключатели не подключаются к нулевым проводам. Однако некоторые «умные переключатели», которыми можно управлять с помощью телефона или другого устройства, включают нейтральное соединение для обеспечения небольшого тока, чтобы переключатель мог принимать беспроводной сигнал.

   Ель / Марго Кэвин

5. Удаление старого переключателя

   Отсоедините старый переключатель, удалив два провода, которые к нему подключаются. Обычно для этого необходимо ослабить винтовые клеммы и снять переключатель. В качестве альтернативы провода можно соединить с помощью вставных фитингов. Для вставных фитингов обычно имеется прорезь или отверстие, в которое можно вставить маленькое лезвие отвертки или гвоздь, чтобы ослабить соединение и вытащить провод. В этом случае вы также можете удалить старый выключатель, перерезав старые провода рядом с выключателем с помощью кусачек. Просто не забудьте оставить достаточную длину, чтобы прикрепить новый переключатель. Как правило, у вас должно быть не менее 6 дюймов дополнительного провода.

   Ель / Кевин Норрис

6. Зачистите концы проводов (при необходимости)

   Новый переключатель имеет три провода, в том числе два провода горячего питания и один провод заземления. Зачистите около 3/4 дюйма изоляции от двух проводов под напряжением и провода заземления, используя при необходимости инструменты для зачистки проводов. Если имеющиеся концы проводов надрезаны или иным образом повреждены, отрежьте их и снимите 3/4 изоляции, оставив чистые провода. Согните открытый медный конец каждого провода (при необходимости) в С-образные петли, используя острогубцы.

   Совет

   Если провода горячей цепи настолько короткие, что с ними трудно работать, вы можете удлинить соединения, добавив провода с косичками (подключенные к проводу цепи с помощью разъемов для проводов), а затем подключите косички к коммутатору.

   Ель / Кевин Норрис

7. Ориентация нового переключателя

   Обратите внимание, что переключатель будет либо иметь маркировку «ВЕРХ», либо он будет иметь латунную пластину или какой-либо другой отличительный знак, обозначающий верхний конец. Эта правильная ориентация важна. Хотя переключатель по-прежнему будет работать в перевернутом положении, это приводит к запутанной и непрофессиональной установке.

   Ель / Марго Кэвин

8. Подключить новый коммутатор

   При установке нового выключателя убедитесь, что провода идут туда, где они должны быть. Наденьте заземляющий провод на винтовую клемму заземления на коммутаторе так, чтобы крючок обернулся вокруг винта по часовой стрелке. Это приведет к затягиванию петли при затягивании винта. Затяните винт отверткой.

   Подсоедините каждый из двух горячих проводов к одной из двух основных винтовых клемм на переключателе и затяните клемму, как с заземляющим винтом. Две клеммы взаимозаменяемы, и любой провод может подходить к любой клемме, но только один провод может быть под каждой клеммой. Потяните за провода, чтобы убедиться, что они надежно закреплены.

   Совет

   Несмотря на то, что ваш выключатель может иметь вставные фитинги, большинство электриков избегают их, так как винтовые клеммы более надежны и с меньшей вероятностью ослабевают со временем.

   Ель / Марго Кэвин

9. Установка коммутатора в коробку

   Аккуратно вставьте новый переключатель в коробку выключателя освещения, аккуратно сложив провода в коробку за выключателем. Закрепите коммутатор в коробке двумя длинными крепежными винтами вверху и внизу монтажной планки коммутатора.

   Ель / Марго Кэвин

10. Проверьте размер крышки

    Проверьте установку крышки, поместив ее на выключатель. если новая пластина не полностью закрывает контур старой пластины, купите накладку большего размера, которая подходит для модели переключателя.

    Ель / Марго Кэвин

11. Установите крышку и проверьте переключатель

    Установите накладку с помощью прилагаемых винтов (некоторые кулисные переключатели имеют нижнюю крышку, которая привинчивается, и верхнюю крышку, которая защелкивается на основании).

    No related posts.
