Как научиться пользоваться нивелиром?

Предположим, что вам срочно понадобилось вынести пару высотных отметок. Или произвести профилирование или разметку дачного участка. Платить довольно ощутимую сумму за один выезд геодезической бригады — жаль, а результата хочется, причём быстро и качественно. Могу вас поздравить – при наличии прямых рук, и трезвого помощника — вы можете выполнить эти и многие другие геодезические работы самостоятельно и довольно точно!

Итак, предположим, что мы имеем:

Вы, с телефоном, калькулятором или на худой конец с блокнотом и карандашом.
Оптический нивелир (желательно с компенсатором, что очень облегчит процесс работ).
Штатив.

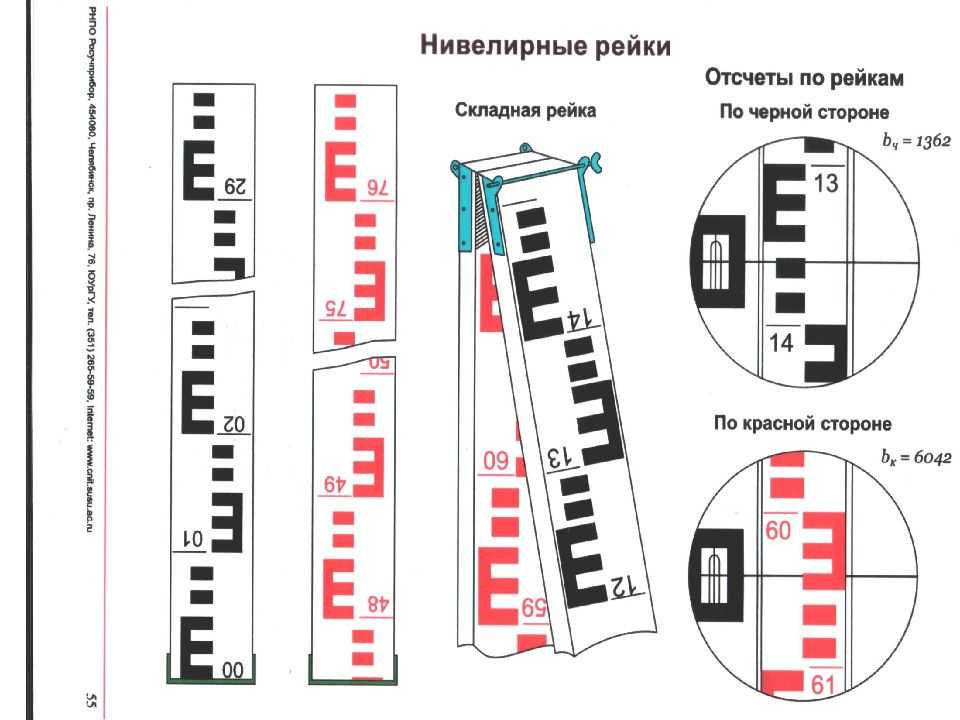

Одна или две нивелирные рейки (рисунок на них может быть как шашечный (чёрно-красные полосы), так и в виде линейки, при небольшой удалённости до точек стояния нам это не критично).
Помощник, понимающий ваши команды (для сохранения голосовых связок можно будет воспользоваться рациями).

Что нам требуется:

В общем смысле, любые действия с нивелиром – это перенос высотных отметок. Используя точку с известной высотой, мы определяем горизонт инструмента (ГИ) – высоту визирного луча прибора (горизонтальной линии, вдоль которой идёт наш взгляд, когда мы смотрим в прибор) над условным «нулём».

ГИ = известная вам заранее отметка земли в определённой точке (репер, отметка чистого пола и т. п.) + отсчёт по нивелирной рейке (если что, и чёрные штрихи, и красные штрихи, и промежутки между ними на нивелирной рейке имеют одинаковую высоту в 1 см)

Если мы хотим определить отметку в любой другой точке с неизвестной нам высотой, мы ставим на неё рейку (конечно, соблюдая вертикальное её положение), и из значения горизонта инструмента вычитаем отсчёт по рейке. Вуаля! Высотная отметка теперь нам известна.

Разберём пример выноса высоты на одной из точек.

Вы, стоя за прибором, визируетесь на рейку, стоящую на репере с известной высотной отметкой. Предположим, +148.900. Отсчёт по рейке на этой точке составил 1.100, соответственно, складывая, получаем +150.000 – наш Горизонт Инструмента (не стоит забывать, что прибор должен быть должным образом изначально отгоризонтирован и неподвижен в процессе работ). Предположим, мы хотим вынести высотную отметку H=149.600. Путём нехитрых вычислений, находим отсчёт, который должен быть на рейке: 150.000–149.600 = 0.400. Сообщаем помощнику об этой информации и он двигает рейку вертикально, до тех пор, пока отсчёт 0.400 не будет в перекрестье сетки нитей нивелира. Уверенным криком останавливаем помощника, и наблюдаем, как он закрепляет высоту точки. В случае работы на земле, в поле, на дачном участке в качестве маячка/репера удобнее всего использовать нарезанную арматуру небольшого сечения. На ней, например, разноцветным скотчем, будет обозначена наша высотная отметка. Нелишним будет также обозначить нашу закреплённую точку, намотав не неё сигнальную ленту, или соорудив подобие пирамиды из подручных материалов.

Вот такими не хитрыми операциями мы и освоили нивелир!:)

Как пользоваться нивелиром – инструкция по измерению + видео

Содержание

1 Методы нивелирования на местности
2 Типовое устройство и классификация современных нивелиров
3 Как пользоваться нивелиром – пошаговая инструкция для начинающих
4 Как пользоваться нивелиром — пошаговая схема
- 4.1 Шаг 1: Установка штатива
- 4.2 Шаг 2: Монтаж нивелира
- 4.3 Шаг 3: Фокусировка оптико-механического узла
- 4.4 Шаг 4: Измеряем и фиксируем наблюдения

Чтобы узнать, как пользоваться нивелиром, не обязательно оканчивать курсы геодезистов или геологический институт. Достаточно внимательно прочитать эту статью, ознакомиться с видеовставками и поэкспериментировать с прибором, и вы сможете совершать высокоточные измерения не хуже квалифицированного инженера.

Методы нивелирования на местности

Нивелирами называется большая группа приборов, которые используются для определения и фиксации точного положения различных предметов по высоте. Причем предметами могут быть вполне произвольные точки и участки земной поверхности, а не определенные ориентиры.

Задача любого нивелирования состоит в измерении разницы высот между отметками (уровнями) будущего здания (сооружения). На практике, от величины такого превышения, от его грамотного измерения зависит общее качество строительства. Например, от запланированного “нулевого” уровня первого этажа дома рассчитывается глубина фундамента, сток грунтовых вод, проект дренажной системы, вид утепления отмостки и т.д.

Существующие методики нивелирования достаточно разнообразны:

Гидростатический метод, основанный на свойстве одинакового положения жидкости в сообщающихся сосудах. Обладает высокой точностью и допускает измерение вне пределов прямой видимости между отдельными точками. Гидростатические замеры связаны с необходимостью прокладывать и заполнять жидкостью протяженные шланги и трубки, что не всегда удобно;
Барометрический метод – применяется при планировании и разметке обширных архитектурных комплексов, нуждается в высокоточных барометрах, специальных компьютерных программах. В личном жилищном строительстве барометрические измерения не используются;
Тригонометрические замеры посредством поворотного теодолита хороши тем, что не нуждаются в помощниках с дополнительными рейками. Теодолитные измерения ведутся как по горизонтальным, так и по вертикальным углам, однако освоить этот прибор сложнее, чем обыкновенный нивелир, да и стоимость теодолита в несколько раз выше;

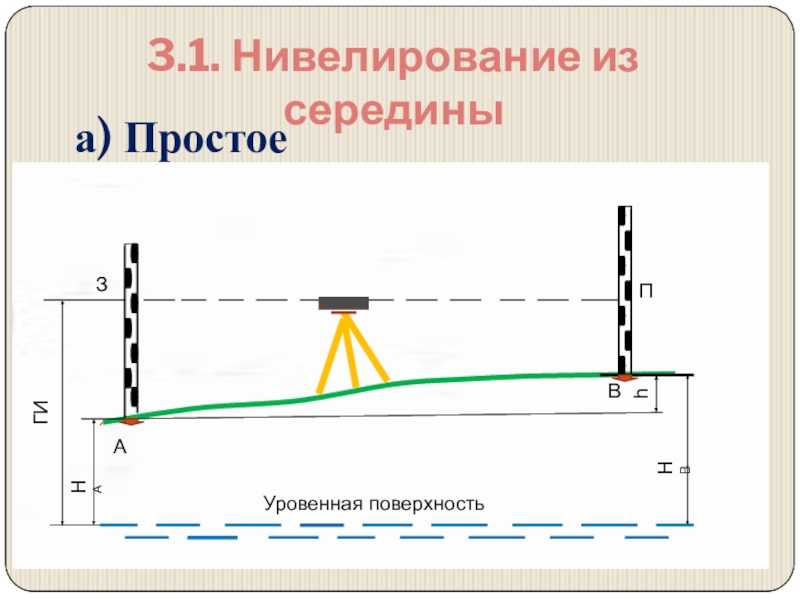

Геометрические измерения углов возвышения с помощью стандартных нивелиров выполняются только в одной плоскости и требуют установки вспомогательных отметок (тех же реек), их перемещения с места на место и записей в журнале измерений

Простота и надежность замеров обыкновенным нивелиром, его хорошая совместимость с нуждами частного и жилищного строительства делают его наиболее востребованным при проектировании и планировании многих работ – от заливки фундамента до проверки точности двускатной кровли.

Типовое устройство и классификация современных нивелиров

Конструктивное устройство нивелира незамысловато. На прочном треножнике расположен основной оптико-механический узел со встроенной системой линз. Этот узел должен обеспечить строгую горизонтальность визирного луча, с минимальным отклонением. Линзы могут давать как прямое, так и обратное (перевернутое) изображение. В последнем случае измерительные рейки тоже следует перевернуть при установке на местности.

В верхнюю часть корпуса каждого нивелира встраиваются датчики уровня. Прочная и точная установка прибора на местности определяет качество всех последующих измерений. Опытный оператор постоянно сверяется с показателями этих датчиков, регулируя их при необходимости рукоятками наклона оптико-механического узла. Это позволяет вовремя заметить случайное отклонение прибора от точного положения на местности и не повторять измерения заново.

Перед тем, как пользоваться нивелиром и рейкой, необходимо описать основные разновидности приборов для геометрических измерений превышения высоты. Наиболее просты и экономичны нивелиры с цилиндрическими уровнями (один или несколько), которые расположены непосредственно на трубе-визире. Значительно дороже и существенно точнее измерители с автоматической компенсацией “огрехов” установки, они удобны при работе на проблемных грунтах – щебень, песок и т.п. Нивелиры с электронной системой измерения используются при профессиональном проектировании крупных объектов и довольно сложны в настройке и эксплуатации.

По классу измерительной точности нивелирные устройства делятся на три основных группы:

Технические приборы, маркировка Н-10, Н-12 и т.д.;
Точные приборы, маркировка от Н-3 до Н-9;
Особо точные приборы, маркировка от Н-05 до Н-2.5.

Цифры в названии обозначают среднюю погрешность измерений в миллиметрах на километр. То есть даже технический нивелир дает отклонение около 1 см на 1 километр расстояния до объекта – этого более чем достаточно для точного проектирования и грамотного планирования подавляющего большинства строительных работ.

Как пользоваться нивелиром – пошаговая инструкция для начинающих

Практическое применение обыкновенного нивелира описывается следующей последовательностью измерительных действий:

Как пользоваться нивелиром — пошаговая схема

Шаг 1: Установка штатива

Крепежные винты на всех трех ножках штатива необходимо расслабить, после чего каждая опора выдвигается на необходимую длину (эта длина может быть разной, ведь нивелир часто приходится устанавливать на пересеченной местности). Верхнюю часть штатива следует выставить в горизонтальное положение, после чего затягиваются фиксирующие винты на всех трех опорах. Большинство приборов снабжается плавными корректирующими креплениями на каждой «штативной ноге», ими выполняют точную настройку горизонтальности верхней площадки.

Шаг 2: Монтаж нивелира

Сама нивелирная труба устанавливается на штатив с помощью нескольких крепежных винтов, после чего предстоит поработать датчиками уровня. Вращением регулировочных винтов необходимо добиться точного, центрального положения пузырьковых уровней относительно нанесенных на них линий. Для удобства сначала выставляют пузырек в одном «окошке», не обращая внимания на другой. Потом настраивают второй уровень, уже отслеживая положение первого, наблюдая, как оно меняется по мере установки. Поэтапно настраивая положение прибора, добиваются его точной горизонтальности на монтажной площадке.

Шаг 3: Фокусировка оптико-механического узла

Перед тем, как работать с оптическим нивелиром, необходимо настроить окуляр выровненной зрительной трубы по зрению оператора. Как известно, острота глаз у разных людей различна, даже если все они не носят очков. Фокусировка стандартного нивелира выполняется следующим образом. Прибор наводят на хорошо освещенный и довольно крупный предмет и оперируют настройками, пока ниточная сетка не будет отображаться на этом предмете максимально четко. Потом эту операцию повторяют на рейках, устанавливаемых в других, уже менее освещенных местах. Эксперименты с настройкой фокусировки на предметах с различной освещенностью помогут при дальнейших измерениях.

Шаг 4: Измеряем и фиксируем наблюдения

Когда прибор установлен горизонтально точно, выровнен и сфокусирован, приступаем к инженерным изысканиям. Две рейки следует выставить впереди и сзади нашего прибора. Передняя будет показывать значение измеряемой высоты, задняя послужит для градуировки значений. Сначала нивелир наводится на черную сторону задней рейки, после фокусировки записывается значение по среднему и дальномерному штриху. Потом производят фокусировку на переднюю (основную) рейку, фиксируется среднее значение по ее красной стороне.
