Как отрегулировать реле давления воды с гидроаккумулятором: схема

Содержание

1

Принцип контроля напора в системе

Суть работы гидробака, как ещё называют аккумулирующую ёмкость, заключается в создании запаса воды, благодаря которому насосу не нужно включаться при каждом открытии крана. Когда уровень воды в нём снижается, давление в системе падает, и реле подаёт сигнал мотору на включение путём замыкания проводов. При наполнении происходит обратная реакция: цепь размыкается, и подкачка воды прекращается.

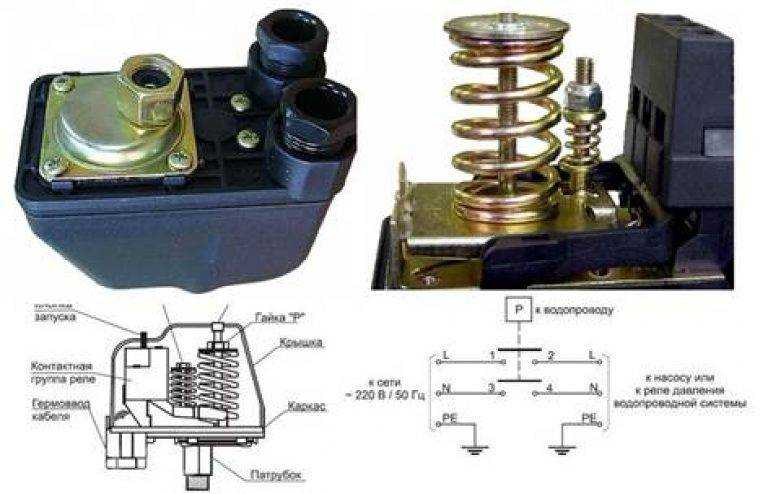

Принцип работы реле

Гидроаккумулятор является неотъемлемым элементом водоподающих станций, в которых он идёт в сборе с поверхностным насосом и контролирующими приборами (в том числе и датчиком давления). При этом на приборе могут быть фабричные настройки, но его можно отрегулировать и вручную.

Реле идёт в сборе с насосной станцией

Погружной насос комплектуется автоматикой отдельно

Принцип сборки системы из отдельных элементов

На скважинах глубиной более 8 м устанавливают в основном погружные насосы, поэтому гидробак, как и регулятор давления, подбираются и подсоединяются отдельно.

Соответственно, никаких настроек на отдельно приобретаемом датчике нет, и их нужно вводить индивидуально. Заключаются они в обозначении верхнего и нижнего порога давлений, при которых нужно прекратить или возобновить подпитку системы.

Реле давления

При этом очень важно соблюсти комфортную для работы системы разницу между показателями, которая согласно заводским характеристикам прибора обычно не превышает 5 бар.

В идеале верхний порог настраивается на 2,8-3 бара, а нижний – порядка 1,3 – 1,6 бар. Именно такими чаще всего и бывают заводские настройки реле, установленных на насосных станциях.

Примечание. Аккумулирующую ёмкость ещё называют мембранным баком, так как внутри неё имеется эластичная перегородка (мембрана) или резиновая груша, очень чувствительная к давлению воды. Когда бак полон воды, в системе сохраняется максимально установленное давление. При открытии крана полость бака освобождается, и напор струи ослабевает. Изменение положения мембраны и заставляет реле включаться.

Так работает бак при полном и падающем давлении

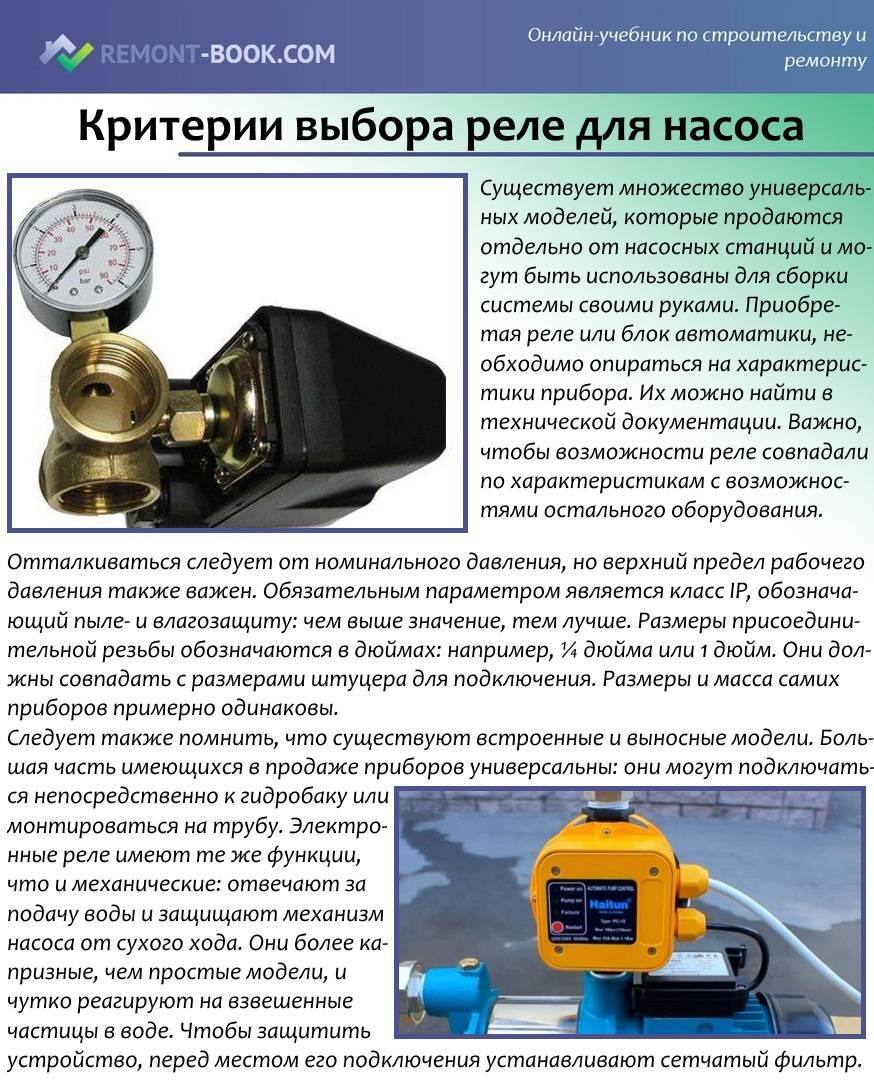

Варианты реле и нюансы их взаимодействия с баком

Контроль давления может осуществляться датчиком по несколько разному принципу. Силовой прибор воздействует непосредственно на контактную часть насоса. Второй тип – электронный, который управляет работой системы через встроенную автоматику насоса.

Силовой прибор контроля давления

Электронный вариант реле

Есть так же комбинированные приборы – это блоки управления, которые контролируют не только давление в системе, но и другие функции (например, осуществляют защиту от сухого хода). Они более универсальны, и могут подключаться не только к разным видам насосов, но и к нескольким одновременно, а так же могут выдерживать более значительные пределы верхнего давления (до 10 бар).

Комбинированный прибор управления насосом (блок)

Цены на популярные модели реле давления

Реле давления

Процесс регулировки силового реле

Чаще всего в домашних системах водоснабжения устанавливают обычное реле, проверка работоспособности и настройка которого осуществляется до присоединения к баку.

Для снятия показаний с такого прибора необходимо иметь механический манометр, который благодаря простоте своей конструкции практически никогда не даёт ошибочных показаний из-за внутренних поломок.

Узел присоединения реле и манометра

Прежде чем начинать настройку, нужно ознакомиться с техническими характеристиками насоса и аккумулирующего бачка, и сопоставить их с возможностями реле. А вообще-то это нужно сделать ещё при их покупке. Смысл взаимодействия элементов водоснабжающей системы и заключается в комфортной настройке их параметров друг на друга.

Таблица 1. Принцип настройки реле на примере насосной бытовой станции.

Шаги, фотоОписание действия

Шаг 1 – откручиваем фиксирующий колпачок

В данной модели станции реле вместе с манометром вынесено вперёд и легкодоступно для настройки. Для начала с него нужно снять защитный кожух, для чего отвинчивается фиксатор.

Шаг 2 – снимаем крышку

Сняв крышку, вы увидите:
1. Большой болт, который отвечает за включение давления.
2. Маленький болт, отвечающий за соблюдение разницы давлений при остановке насоса.

Болты зажимные, соединены с пружинами. Любые манипуляции по регулированию давления осуществляются путём вращения этих болтов.

По часовой стрелке пружина зажимается, тем самым увеличивая показатель давления. Аналогично меняется и разница между верхним и нижним пределами.

Шаг 3 – выставляется диапазон между показателями давления

Допустим, вам нужно настроить реле так, чтобы насос включался при 2 атм, а выключался при 4-х.

1. Для начала нужно запустить станцию и посмотреть, при каком давлении она включилась и выключилась. Допустим, разница составила 1,4 атм (так выставлена заводская настройка), а вам нужно 2 атм.

2. Для увеличения разницы необходимо отжать маленькую пружину до спокойного состояния.
3. Затем немного зажимаете большой болт, чтобы поднять показатель с 1,4 до 2 атм. Получилось чуть больше – слегка проворачиваете его в обратном направлении.

Важно! Даже когда маленький болт полностью отжат, разница между давлениями всё равно будет — хоть и минимальная. Меньше 0,5 бар она быть не может по определению. Чтобы в баке было больше воды, и, соответственно, реже включался насос, разница между показателями давлений должна быть более существенной, чем половина атмосферы.

Шаг 4 – настраиваем верхний предел

Теперь вам нужно сместить этот диапазон в большую сторону. Для этого:
1. Слегка зажимаете маленький болт и проверяете, на каком давлении насос будет активизироваться и отключаться.
2. Поворотом большого болта вправо вы смещаете диапазон в большую сторону. Соответственно, если крутите влево – возвращаетесь обратно.
Цены на популярные модели насосных станций

Насосные станции

Подключение реле к насосу

Если у вас не насосная станция, а отдельно подобранные насос и реле, их ещё нужно правильно подсоединить друг к другу. Делается это через вот такой пятивыводной штуцер, который показан на фото (или четырёхвыводной, если у реле имеется встроенный манометр):

Штуцер на 5 выходов для подключения реле

Присоединение к штуцеру реле и манометра

Реле со встроенным манометром

И вот как всё это будет выглядеть в единой системе, функционирующей за счёт погружного насоса, для которого реле давления приобретается отдельно:

Таблица 2. Инструкция по подключению реле.

Фото для наглядностиЭтапы сборки

Шаг 1 — Подсоединение подающей трубы к насосу

Главное в системе — это, конечно же, насос, поэтому сборка системы начинается с него. К нему с помощью муфты подключается труба, по которой вода и будет подаваться из скважины на поверхность.

Шаг 2 — Включение в систему фильтра

Система обязательно оборудуется фильтром, который будет улавливать крупные включения.

Шаг 3 — Вкручиваем тройник

На входе в фильтр и после него устанавливаются переходники. На выходе он нужен для присоединения автоматики.

Шаг 4 – Установка 5-выводного штуцера

Теперь настала очередь штуцера с пятью выводами, о котором говорилось выше.

Шаг 5 – Прикручиваем шаровый кран с переходником

Дополнительный шаровый кран устанавливается для того, чтобы можно было произвести замену расходных элементов, не сливая воду со всей системы.

Шаг 6 – Присоединение гидроаккумулятора

Тетерь настало время для внедрения в систему гидроаккумулятора. Делается это посредством гибкой подводки, присоединяемой к одному из пяти выводов штуцера (большому).

Шаг 7 – Вкручиваем манометр

Сверху на маленькое отверстие штуцера навинчивается манометр.

Шаг 8 — Сборка автоматики

Теперь производится установка автоматики, которая состоит из двух реле: давления (справа) и сухого хода (слева). Между собой они соединяются проводом, монтируемым к предназначенным для этой цели клеммам.
Их у обоих приборов по две: у датчика давления с второй стороны подключается провод, идущий на насос, а ко второй стороне реле сухого хода присоединяется провод с вилкой для включения в сеть.

Шаг 9 – Посадка реле на штатные места

По завершении выполнения электрических соединений, остаётся только посадить оба реле на свои места.

Как видите, ни в настройке, ни в установке контролирующего показатели давления реле нет ничего сложного. Достаточно отнестись внимательно к подбору прибора в соответствии с характеристиками остальных элементов системы, и правильно произвести установку.

Видео – Настройка реле давления

Видео – Сборка системы постоянного давления холодного водоснабжения
