Регулировка реле давления насосной станции – устройство и принцип работы

Система управления водяной насосной станцией включает в себя несколько элементов, среди которых важное место занимает реле. Оно отвечает за автоматическое включение, а также отключение насоса по заранее установленным параметрам. Потребитель покупает оборудование с отрегулированными производителем настройками.

В процессе его эксплуатации может понадобиться регулировка реле давления насосной станции – ее можно выполнять самостоятельно. Именно этому вопросу посвящена наша статья.

Как выглядит

Прежде чем регулировать реле собственными силами изучите его устройство. Реле давления воды для насосной станции имеет компактную конструкцию, которая состоит из металлической основы и крышки, выполненной из пластика. Сверху платформы основы размещена контактная группа, состоящая из клеммной колодки, а также двух регуляторов. Регулятор давления для насосной станции представляет собой пружину, которую прижимает гайка.

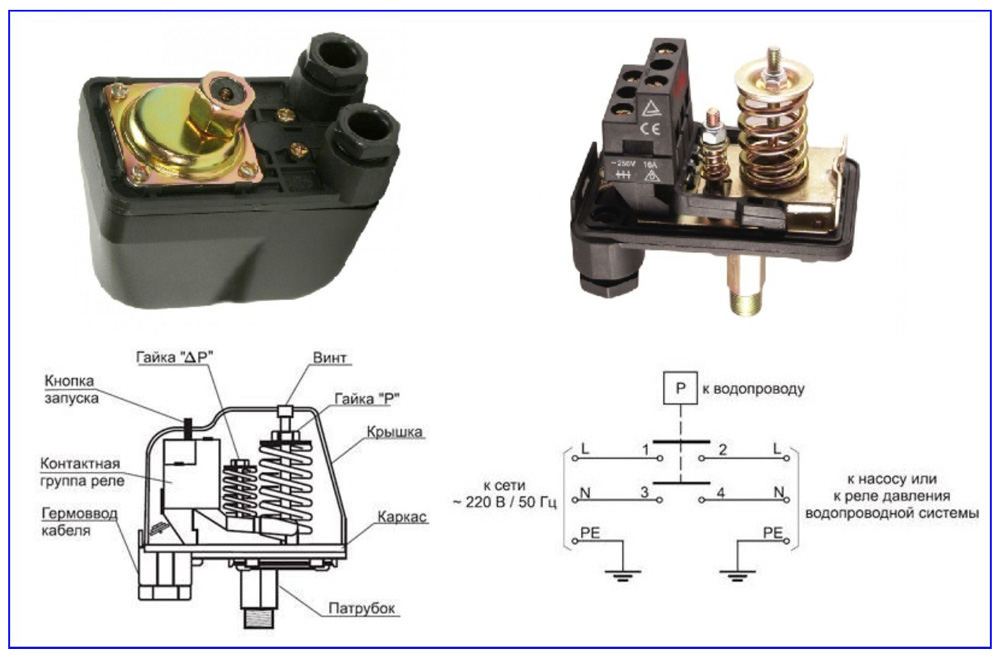

Схема устройства и составные элементы типового реле давления

Силой прижатия гайки пружины можно отрегулировать давление в системе, при котором насос включается или отключается. Крышка крепится к винту, на котором расположена большая пружина. Снизу основы расположен поршень и мембрана. Реле давления для разных моделей оборудования могут отличаться между собой формой, размером или месторасположением элементов, но при этом у них остается описанная нами конструкция.

Как работает регулировка реле

Как действует реле давления для насосного агрегата:

Вода, которую качает насос, давит на мембрану, та на поршень, а он на основу реле насосной станции.
Через контакты проходит 220 Вт напряжения. От местоположения платформы зависит разомкнуться или замкнуться контакты, а это приведет к включению или выключению работы насоса.
Пружинные регуляторы уравновешивают действие поршня.

Определение давления происходит за счет действия пружин

По мере использования потребителем воды ее количество в системе уменьшается, а давление воды в гидробаке падает. Как следствие, пружине удается пересилить поршень. Совершаемое при этом движение платформы, провоцирует замыкание контактов, которое приводит к запуску насосного агрегата.

Насос качает воду, чтобы наполнить систему. Увеличение объёма воды приводит к тому, что воздух, находящийся в гидробаке, действует на поршень, который преодолевает противодействие пружины и медленно смещает платформу.
Величина смещения зависит от сжатия меньшей пружины. Как только платформа достигнет заданного уровня, то контакты разомкнутся, а насос выключится.

Настройка регулятора работы насосной станции

Теперь можно сделать вывод, как настроить насосную станцию. Силой сжатия большой пружины можно отрегулировать значение нижнего давления в насосной станции, при котором будет включаться насос.

Соответственно, верхнее давление в системе регулируют сжатием малой пружины. Разница между значениями отключения и включения зависит от малого пружинного регулятора.

ВИДЕО: Причины отказа работы

Значение гидробака (гидроаккумулятора)

Правильно настроить насосную станцию можно, только отрегулировав гидробак. От выставленных параметров зависит, как долго послужит вам насосная станция, а также какой будет напор воды. Гидробак, который еще называют гидроаккумулятором (ГА) представляет собой герметическую емкость, имеющую части. Одна часть (резиновая груша) предназначена для поступления жидкости от работающего насоса. Другая часть находится вокруг груши. Туда закачано воздух.

Какое место в системе занимает гидроаккумулятор

Под действием воздуха сжимается груша с водой и, тем самым, обеспечивается напор воды в трубах водоснабжения дома. Именно благодаря такому устройству ГА, когда потребитель открывает кран, то без работы насоса вода течет под напором. Поэтому, очень важно грамотно отрегулировать насосную станцию.

Правильная регулировка давления воздуха в ГА способствует продлению срока эксплуатации водяного агрегата. Слишком высокое значение способствует частому запуску насоса. Такой режим работы приводит к быстрому изнашиванию оборудования. Заниженное значение негативно сказывается на работе груши. Она чрезмерно растянется.

ВИДЕО: Какое давление накачивать в гидроаккумулятор

Как настроить гидробак

Можно отрегулировать ГА насосной станции своими руками. Предлагаем инструкцию:

Открываем нижний кран и ждем, когда вытечет вся вода.
Проверяем давление в ГА. Для этого наилучше подходит автомобильный манометр (желательно чтобы он предварительно прошел проверку). На ГА размещен обыкновенный автомобильный золотник, который закрыт колпачком.

Специалисты считают, что для гидробака с объёмом 20-25 л оптимальное значение 1,4-1,7 бар, а 50-100 л –1,7-1,9 бар.

Гидроаккумулятор (аккумулятор давления)

Как отрегулировать давление? Если значение меньше оптимального, то подкачиваете, а больше – стравливаете. Желательно проводить такую манипуляцию каждый месяц. Иногда случается утечка воздуха. Очень важно, чтобы груша не находилась долгое время в пустом состоянии. Она придёт в негодное состояние.

Порядок действий

Как настроить реле давления насосной станции? После того, как вы отрегулировали ГА, можно настраивать реле давления для водного агрегата.

Регулировка реле давления насосной станции начинается с замеров текущих показателей ее работы. Этот этап проводят по такому алгоритму:

Открываем нижний кран, чтобы вытекла вода из системы.
Фиксируем верхнее значение. Необходимо включить насос, чтобы он закачал воду в систему. Когда включится, то записываем показание манометра.
Засекаем нижнее значение. Открываем дальней кран системы, чтобы выпустить немного воды и спровоцировать включение насоса. Записываем значение манометра при запуске устройства.
Рассчитываем текущую разницу между показаниями манометра.

Кроме фиксации значений визуально оцените напор воды. Полностью откройте самый удаленный от насоса кран. Если вы хотите увеличить напор воды, то нужно сильнее зажать большой пружинный регулятор. Ослабление гайки приводит к обратному эффекту. Обязательно сначала отключите оборудование от электросети.

С этой статьей читают: Как подключить насосную станцию – весь процесс от начала до конца

Регулировка реле давления насосной станции своими руками

Как отрегулировать реле давления? Оптимальным значением разницы показаний считают 1,4 бар. Если у вас значение ниже, то насос запускается более часто. При этом обеспечивается очень равномерная подача воды. Но такой режим приводит к слишком быстрому изнашиванию оборудования.

Какими элементами проводится настройка оборудования

Когда значение разницы превышает рекомендованное, то насос работает в щадящем режиме – запускается реже, чем предусмотрено производителем. Потребитель будет наблюдать довольно таки ощутимые перепады напора воды. Потребуется регулировка насосной станции. Как настроить реле давления насосной станции до нужного значения этого параметра?

Силой прижатия малого пружинного регулятора. Очень аккуратно прокручивайте гайку. Малая пружина более чувствительна, нежели большая. Для того чтобы увеличить значение разницы следует больше сжать пружину. Соответственно, ослабление пружинного регулятора приводит к противоположному эффекту.

После того, как вами будет выполнена самостоятельно регулировка давления, по предложенному нами алгоритму, обязательно проверьте новые показатели. Выполните еще раз в той же последовательности все описанные выше действия. Если настройка реле давления насосной станции вас не устроила, то повторяйте все заново до тех пор, пока не будете удовлетворены результатом. Желаем успеха!

ВИДЕО: Порядок регулировки реле давления

Настройка давления воды насосной станции. Настройка реле давления насосной станции

Казалось бы, что может быть проще в бытовой насосной станции, чем реле давления? Однако случается, что и оно достаточно быстро выходит из строя: насос перестает отключаться при достижении максимального установленного давления выключения или, например, реле давления не включает насос до тех пор, пока из гидрофора не вытечет вся вода. Что же делать? Нужно ли менять реле давления, или можно наладить старое?

В ряде случаев со временем могут сбиться , и достаточно лишь отрегулировать пружины должным образом. Если опыта в этом нет, лучше ничего не крутить, а обратиться в сервис к специалистам.

Процедура ремонта реле давления, как правило, сводится к его очистке. Но как почистить реле насоса и нужно ли для этого его отсоединять, или можно выполнить всю процедуру, просто сняв крышку? Для того, чтобы ответить на эти вопросы, следует знать устройство и иметь представление о принципе работы реле давления.

Вообще реле давления насосной станции может несколько лет работать без каких-либо сбоев, тем не менее из-за некачественной воды, повышенной влажности и перебоев напряжения поломки все же случаются, и если их не устранить вовремя, то можно поплатиться двигателем насоса или, если повезет, обойтись лишь заменой лопнувшей мембраны гидрофора.

В случае с содержащей много железа и жесткой водой происходит постепенное «забивание» прохода рабочей камеры, диаметр которого около 5 мм.

Время от времени нужно разбирать реле давления и чистить рабочую камеру

Рано или поздно это приводит к тому, что реле давления перестает включаться или же совсем перестанет выключаться, в результате чего насосная станция может работать без отключений. Для того, чтобы исправить ситуацию, следует прочистить засорившийся проход или полностью саму камеру реле давления в случае сильного загрязнения.

Чтобы приступить к выполнению данных процедур, нужно обязательно отсоединить реле от электрической сети и, открыв кран, сбросить излишнее давление в системе. В нашем случае мы имеем дело с реле РДМ-5. Вскрываем крышку реле, выкрутив отверткой фиксирующую крышку пробку.

Перед тем как снять реле давления, необходимо отсоединить от него кабели и открутить накидную гайку ключом «на 17».

Засорившийся проход реле давления легко чистится любым не острым предметом, дабы не нанести вред резиновой мембране. Лучше сразу выкрутить все 4 винта на обратной стороне реле давления, снять фланец, мембрану, металлическую пластинку с двумя ушками и тщательно почистить и промыть их и рабочую камеру.

В нашем случае эта вот пластинка своими ушками сильно приподнимала пластину, на которой крепятся две регулировочные пружины. Почему так могло произойти? Для меня остается загадкой. Если у вас есть какие-то предположения на этот счет, пишете в комментариях, обсудим. Вот как это выглядело до снятия реле РДМ-5.

Видно, что под пружинами одна сторона пластины сильно поднята вверх, и никакими усилиями выровнять ее вручную оказалось невозможным. До тех пор, пока не была вскрыта камера с мембраной реле давления.

Теперь пластина вернулась в свое первоначальное положение, что видно на фото ниже.

На фото четко видна еще одна третья пружина, похожая на булавку, которая одной стороной крепится защелками на пластмассовом основании реле, а другой — к той самой пластине. Про нее мало кто говорит, но из-за износа пластмассовых защелок также могут возникнуть проблемы в работе реле давления по причине самопроизвольного смещения пределов включения-выключения.

Чистка реле давления РДМ-5 оказалась выполнена в считанные минуты. Осталось только собрать реле в обратном порядке, уплотнив перед монтажом резьбу специальным герметиком или фум-лентой.

Встречается и другая причина нестабильной работы реле давления — повышенная влажность в месте установки насоса с автоматикой, что является причиной подгорания и окисления контактов реле. При этом рале давления включается с некоторой задержкой или при легком постукивании корпуса реле рукой. Чтобы убедиться, что причина, по которой не включается реле давления насосной станции, кроется именно в этом, не обязательно полностью разбирать реле, достаточно лишь снять крышку. Увидели белый налет или капельки жидкости на металлических деталях — велика вероятность подгорания контактов.

Если после чистки реле давления станция все равно продолжает работать нестабильно, качает рывками и наблюдаются резкие скачки давления, то следует проверить обратный клапан, а также давление воздуха в гидрофоре, которое должно быть ниже настроенного давления включения РДМ-5 примерно на 0,2-0,3 бара. При меньшем давлении в гидробаке его нужно подкачать автомобильным насосом. Если при нажатии из ниппеля потечет вода, значит нужно .

Лопнувшая мембрана гидроаккумулятора насосной станции

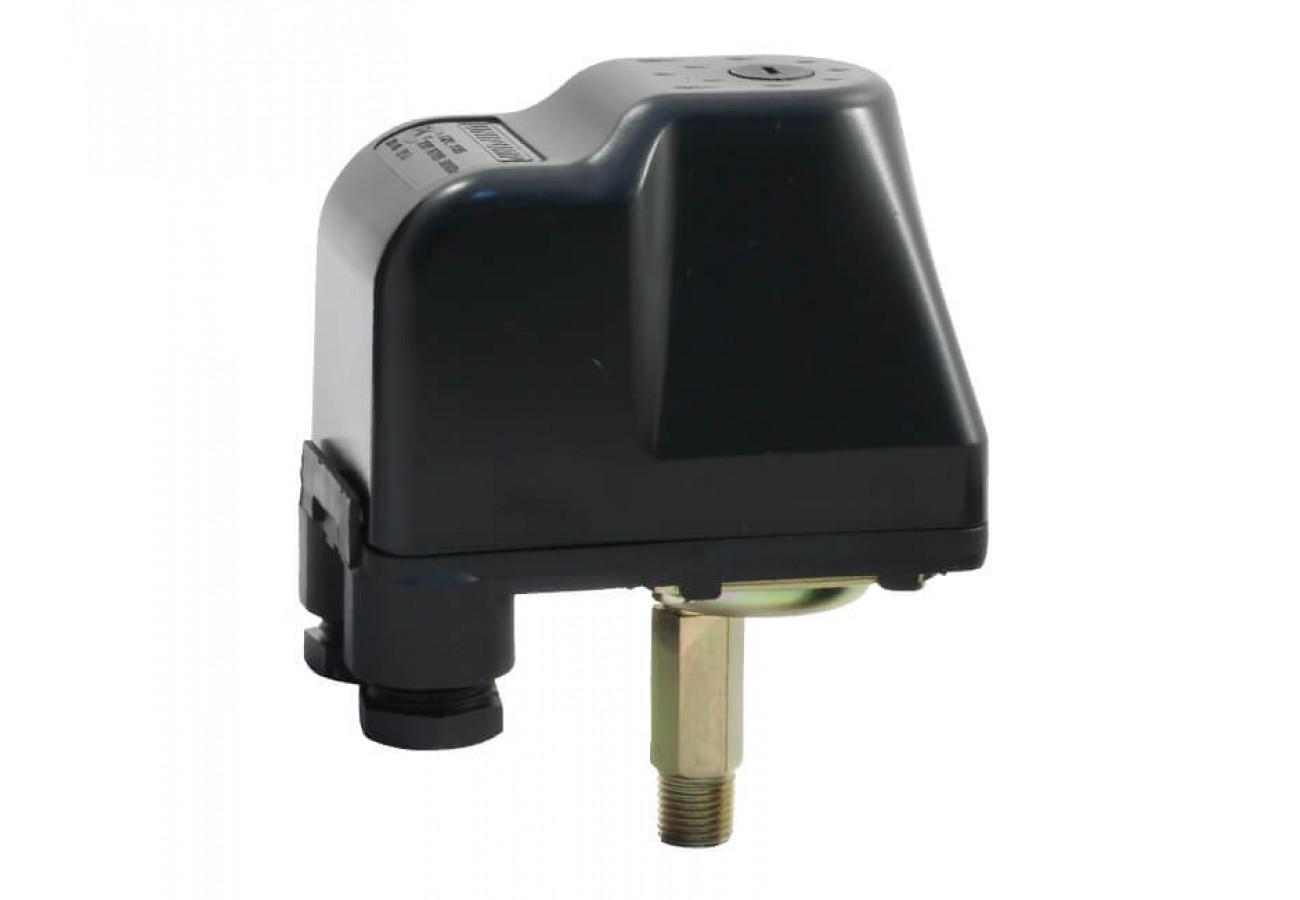

Механическое реле давления РМ5 часто поставляется в составе насосных станций и полностью автоматизирует их работу, управляя включением и отключением насоса. С завода реле поставляется уже настроенным в соответствии со стандартными настройками: давление отключения 2,5 (3), а включения 1,5 (1,8). Измеряется давление в атмосферах (Атм.) или в барах (бар). Изменяя эти стандартные настройки, можно корректировать режим работы насосной станции.

Если насосная станция поставляется в собранном виде, то, вероятнее всего, она уже настроена оптимальным образом и в большинстве случаев не требует дополнительной подстройки. Если же станция собирается из отдельных элементов (насос, бак и т.д.), то настройка реле давления является обязательной, потому что существует прямая взаимосвязь между объёмом гидроаккумулятора, напором насоса и настройками реле. Регулировка реле давления осуществляется путём вращения в ту или иную сторону двух прижимных гаек, обозначенных «P» и «ΔP» . Первая отвечает за давление отключения, так называемый верхний предел. Вторая регулирует «дельта Р» — разницу между давлениями отключения и включения, то есть, фактически, позволяет выставлять нижний предел или давление включения.

Чтобы понять, что и куда вращать — рассмотрим упрощённый принцип работы насосной станции:
1. насос накачивает воду в гидроаккумулятор;
2. давление воды в баке увеличивается, что можно увидеть по манометру, входящему в состав любой насосной станции;
3. при достижении определённого давления происходит отключение насоса благодаря размыканию контактов в реле давления. Это «определенное давление» и есть то самое «P» — верхний предел;
4. по мере использования воды, накопленной в баке, происходит уменьшение давления и при достижении нижнего предела (ΔP ) насос снова включается и цикл повторяется.

Настройку реле давления начинают с определения давления воздуха в пустом баке гидроаккумулятора и при отключенной от сети насосной станции. Чаще всего для этого используют обычный автомобильный насос с манометром. Ниппель расположен в верхней части бака и прикрыт декоративным колпачком. В баке воздух должен быть всегда и его давление нужно периодически проверять — это позволит станции работать в выставленных параметрах и увеличит продолжительность службы мембраны гидроаккумулятора.

По распространенному мнению, давление воздуха нужно проверять раз в квартал и подкачивать в случае необходимости. Однако, можно поступить проще: настроив верхний и нижний пределы и начав эксплуатацию насосной станции, нужно периодически наблюдать по водяному манометру за значениями включения и отключения. Так как пределы реле находятся в прямой зависимости от давлений воздуха и воды в баке, то самопроизвольное изменение значения отключения свидетельствует об изменении давления воздуха. Например, если давление отключения насосной станции составляет 3 Атм., а через время этот предел изменился до 4 Атм., значит, уменьшилось давление воздуха и бак нужно подкачать насосом.

По этой же причине бесполезно настраивать реле при накачанном водой баке. Ведь, настраивая верхний предел реле, по сути, настраивается определенное суммарное давление воды и воздуха, поэтому при заполненном гидроаккумуляторе нельзя достоверно сказать, в баке 3,5 Атм. воды и 1,5 воздуха, или же 4 Атм. воды и 1 Атм. воздуха. После определения давления воздуха насосную станцию подключают к сети, насос начинает накачивать воду и отключается при достижении установленного давления. Если нужно поднять давление отключения, то гайку «P» вращают по часовой стрелке, а если нужно уменьшить — против (обычно рядом есть обозначения «+» и «-«). Вращать следует постепенно — оборот, пол-оборота. Чем выше значение «P» , тем больше воды накачает насос и тем реже будет включаться повторно.

Выставляя верхний предел, нужно понимать, что:
— гидроаккумулятор рассчитан на свое предельное давление и его не следует превышать;
— резиновые шланги кранов и иной сантехники также имеют допустимое расчетное давление; сама механика реле давления имеет свой «потолок»;
— насос должен суметь выдать желаемое давление, да и чрезмерно высокое давление в системе попросту может являться некомфортным.
Затем открывают кран и сливают воду из насосной станции. По мере расхода воды давление постепенно падает и при достижении нижнего предела насос снова включается. Для регулировки этого параметра вращают гайку «ΔP» : если нужно понизить давление включения, то по часовой стрелке, а если повысить — против. Выставляя это значение, следует помнить, что давление воздуха в гидроаккумуляторе всегда должно быть меньше на 10%, чем давление включения насоса. Несоблюдение такой зависимости вызывает ускоренный износ мембраны бака. Чем меньше нижний предел — тем больше воды сможет выдать гидроаккумулятор до включения насоса, но при этом её давление в системе будет падать по мере приближения к моменту включения и может оказаться слишком низким для комфортного использования. В любом случае, давление воздуха в гидроаккумуляторе не должно быть ниже 0,8-0,9 Атм.

Какие же значения «P» и «ΔP» выбрать? Каждый для себя определяет это индивидуально. Высокое давление отключения и низкое для включения — много воды в баке и редкие включения насоса, но возможные неудобства из-за большого перепада давлений при полном и почти пустом баке. А у кого-то разница ΔP мала и насос часто подкачивает воду в бак, зато давление в системе ровное и комфортное. Также следует обратить внимание, что при всех настройках, связанных с манометрами, необходимо учитывать их возможную погрешность. Трущиеся части подвижной пластмассовой рамки реле давления изначально имеют заводскую смазку, но ее, как правило, крайне мало, поэтому разумным решением будет нанесение дополнительной смазки.

Назначение и принцип действия

Реле давления РДМ-5 применяется в автоматических системах водоснабжения. Рабочей средой систем, в которых используется реле давления РДМ 5, должна являться вода.

Устройство РДМ-5 представляет собой двухконтактное реле коммутации электрических цепей, срабатывающее по давлению воды.
Принцип его действия следующий: при небольшом (менее 1 атм. или предварительно настроенной величины) давлении в системе водоснабжения контакты реле замкнуты, то есть через них проходит электрический ток на то или иное устройство (например, насос), которым реле управляет;
при превышении давления в системе определенной (предварительно настроенной) величины его контакты размыкаются, разрывая таким образом цепь питания управляемого реле устройства.
После подключения и предварительной настройки реле давления работает в автоматическом режиме.

Технические характеристики

Напряжение питания: 220-230 В 50 Гц
Максимальная номинальная мощность электронасоса: НР 2
Температура рабочей среды: 0+ 40°С
Рабочий диапазон давления: 1,0-4,6 атм.
Заводская настройка:
нижний предел давления — 1,4 атм.
верхний предел давления -2,8 атм.
Минимальный перепад давления: 1,0 атм.
Присоединительные размеры: 1/4″ (внутр.)
Степень защиты: 1Р 44

Подключение реле давления к погружному насосу

Регулировка реле давления

Регулировка нижнего предела давления РДМ-5 осуществляется гайкой (2), фиксирующей положение пружины.
Для того, чтобы увеличить значение уровня нижнего предела давления необходимо закручивать гайку по часовой стрелке.
Для того, чтобы уменьшить значение нижнего предела уровня давления — нужно отвернуть гайку против часовой стрелки, тем самым, ослабив пружину.
Гайка (1) предназначена для регулировки дельты (разница) между нижним и верхним пределами давления.

Например:
Если вам необходимо поднять давление отключения насоса до 3,5 атм., оставив давление включения прежним (1,4 атм.), поступайте следующим образом.
Вращением гайки 2 по часовой стрелке, поднимите давление отключения насоса до требуемой величины, при этом на такую же величину увеличится давление включение насоса.
Далее, вращением гайки 1 по часовой стрелке добиваемся того, что давление включения насоса вновь становится равным 1, 4 атм.

Сечение проводов подводящего электрокабеля должно соответствовать мощности электронасоса. Розетка должна быть европейского типа, с заземлением. Подключение заземления обязательно!

Реле — это своеобразный контролер давления, при котором возобновляется подача воды и прекращается. Для каждой насосной станции существуют своя мощность и объем накопителя, куда поступает вода для подачи в кран, поэтому регулировать этот процесс необходимо. В том случае, если у вас заводская сборка насоса, куда уже входят все составные части и реле в том числе, то оно уже будет настроено на эту мощность и регулировка реле давления для насоса не потребуется. Во всех других случаях, когда насосная станция у вас состоит из различных деталей, то настройка регулятора вам понадобится на нижней отметке и на верхней. Что происходит в тот момент, когда вода опускается ниже обозначенного значения? Давление падает, контакты в реле замкнуты, насос включается и работает. Он будет наполнять емкость до тех пор, пока вода не дойдет до верхней отметки, тогда под ее давлением, электрическая цепь рвется и реле останавливает работу насоса. Казалось бы, все предельно просто, но при настройке надо учитывать, какой напор вам необходим в течение дня, сколько раз в день будет включаться, и выключаться насос. Чем чаще это будет происходить, тем быстрее изнашиваются все детали. Поэтому, надо чтобы реле было отрегулировано на требуемый объем воды каждый день, не больше.

Производится такая регулировка реле давления для насоса следующим образом: Возьмем пример реле марки РДМ5, это часто используемая деталь для водяного насоса.

открутив один болт, вы снимите пластмассовую крышку корпуса;

начиная вращать верхнюю гайку в направлении часовой стрелки, вы увеличите давление, а в обратную сторону, вы его уменьшите, на этой отметке, насос будет автоматически включаться;

далее, то же самое проделываете и с нижней гайкой, откручивая по часовой стрелке, вы увеличите разность между включенным насосом и выключенным.

Более конкретный пример: при включении насоса открываете кран, и смотрите когда включится насос. Определяете давление с помощью манометра и нижним болтом отрегулируйте отрицательное положение или положительное. При этом, давление в гидроаккумуляторе должно быть ниже на 0,2 атмосфер, того значения, которое вы установили на реле, как минимальную отметку. Если давление в гидроаккумуляторе будет стоять на отметке 1,4, то в реле оно будет — 1. 2. Регулировка выключения насоса производится наоборот, вы ждете, когда насос выключится при закрытом смесителе. Также определяете давление по манометру и производите регулировку верхнего болта, он по размерам больше. Откручивая по часовой стрелке, вы добьетесь увеличения, наоборот – уменьшения давления.

Примеры регулировки реле давления РДМ5.

Включение насоса. Открываем смеситель и смотрим когда включится насос. Давление определяется по манометру. Нижней гайкой (на маленькой пружине) регулируем «-» или «+». Предварительно надо проверить давление в гидроаккумуляторе(ГА). Давление в гидроаккумуляторе выставляется на 0,2 меньше нижнего предела срабатывания насоса. Например: давление гидроаккамулятора 1,4; давление Вкл. 1,6.
Выключение насоса. Закрываем смеситель и смотрим когда насос выключится. Определяем давление по манометру. Регулируем верхней гайкой (на большой пружине).
Допустим надо поднять Рвыкл до 3,5. При этом оставив Рвкл прежним 1,6. Вращаем гайку 2 (верхняя, большая) по часовой стрелке, в сторону «+», Рвыкл увеличится. Далее вращаем гайку 1 (нижняя, маленькая) на тоже значение (оборот) тоже по часовой стрелке в сторону «+». Потом открываем смеситель и проверяем полученные значения. Для корректировки повторяем данную последовательность.
Регулировка давления гидроаккамулятора. Снимаем пластмассовую крышку (её нахождение зависит от типа ГА). Под ней обычный нипель. Сбрасываем давление в гидросистеме. Автомобильным насосом проверяем давление по манометру. Подкачиваем или наоборот подспускаем. Так как есть погрешности приборов, придется делать коррекции.

Реле давления РДМ-5 от Джилекс — заводские установки 1.4-2.8

После танцев с бубнами при подключении РД всё заработало со следующими настройками:
ГА — 1.6атм
Давление включения — 1.65атм
Давление выключения — 3.0атм

Вот фотки сделал. ГА закреплен на кронштейне к стене.

Дополнение 07.06.2017.
Инструкцию вышеприведённую я скачал откуда-то, теперь по опыту скажу что хрень полная . Оптимальный порядок такой:
1. Настраиваем давление ГА. В зависимости от минимального планируемого давления в системе, например — планируем 3атм, значит накачиваем 2.5-2.7.
2. Заполняем водой.
3. Устанавливаем максимальное давление (давление выключения насоса). Смотрим манометр. Если он показывает меньше запланированного максимального давления, например 4атм, то крутим верхнюю гайку (на большой пружине) по часовой стрелке. И наоборот если давление уже больше 4атм, а насос не отключается, то крутим верхнюю гайку против часовой стрелки.
4. Устанавливаем минимальное давление (давление включения насоса). Смотрим на манометр. Открываем кран. Если давление упало ниже запланированного давления в 3атм, а насос не включился крутим нижнюю гайку (на маленькой пружине) по часовой стрелке. Если давление не упало до 3атм, а насос включился, то крутим нижнюю гайку против часовой стрелки.
5. Есть нелинейная взаимозависимость между регулировками, поэтому пункты 3 и 4 возможно придётся повторить несколько раз.
6. Насос должен обеспечивать возможность накачать давление выше запланированного.
7. Если в процессе эксплуатации ваш насос тактует, то это означает, что вы или неправильно настроили или неправильно подобрали оборудование насос+ГА для ваших условий эксплуатации.

Дополнение 15.06.2017.
В процессе регламентного обслуживания обнаружил: в баке расширительном давление НОЛЬ и реле работает как-то странно. 4 (ЧЕТЫРЕ!!!) часа потратил на попытку настроить, на следующий день купил новую релюшку и настроил за 15 минут!

Настройка реле давления PM5 | Блог

13.10.2017

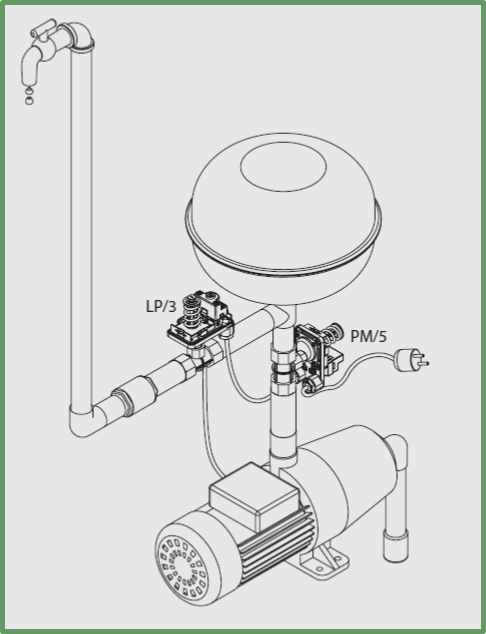

Памятка монтажника по принципу работы PM/5. Так как PM/5 относится к экономичной серии автоматики для насосов, то и принцип действия ее простой и одновременно надежный.

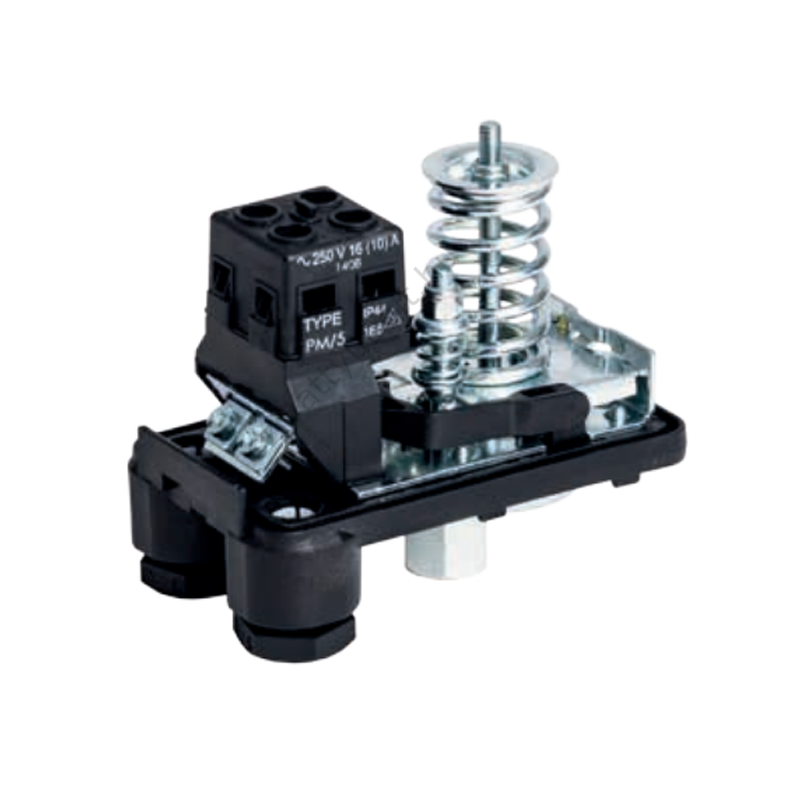

Краткое руководство по настройке реле давления серии PM/5 самое популярное реле давления для насосных станций!

Описанный ниже тип настройки можно применить к следующим моделям:

PM/5-3W — реле с манометром и трехвыводным штуцером с резьбой 1 дюйм, 1,5-5 бар

PM/5-G — реле давления с вращающийся гайкой ¼ дюйма, 1,5-5 бар

PM/5ML — реле давления с наружной резьбой ¼ дюйма для установки на насосе, 1,5-5 бар

PM/12 реле давления с вращающийся гайкой ¼ дюйма, 3-12 бар

Так же, данная настройка, может применяется ко всем другим типам реле давлений PM/5.

Для настройки Вам потребуется шлицевая отвертка (плоская) и рожковый ключ на 10 (в некоторых моделях понадобится ключ на 9 или 8!)

Отключите РД от электросети

Открутите верхний крепежный винт на корпусе РД

Аккуратно снимите крышку РД

После снятия крышки Вы увидите два подпружиненных винта большой и маленький.

Приступим к самой настройке реле давления PM5

— БОЛЬШАЯ ПРУЖИНА (на рис.4) регулирует нижний порог включения насоса, чем сильнее Вы ее закрутите тем выше будет порог включения насоса. Чем меньше она будет затянута тем раньше насос будет включаться.

— Вторая МАЛЕНЬКАЯ ПРУЖИНА (на рис.3) регулирует дельту* (расстояние между нижним порогом (включения насоса) и верхним порогом (отключения насоса)) . Стандартная настроенная заводская дельта 1,5 — 2,8 бар. Чем сильнее будет затянута маленькая пружина тем больше будет дельта и соответственно выше порог выключения насоса

Самое главное правило настройка реле давления насосной станции, крутите по пол оборота не больше. После каждого оборота включайте насос и смотрите, что у Вас получилось!

Срок службы реле давления серии PM составляет 3-5 лет, в зависимости от условий эксплуатации.

Схема подключения реле давления. подробный рассказ с иллюстрациями

Особенности эксплуатации насосных станций

Эксплуатацию насосного оборудования следует проводить в согласии с предписаниями инструкции. При соблюдении всех правил оборудование прослужит долго, а количество поломок будет минимальным. Главное, вовремя устранять любые неисправности.

Время от времени насосную станцию следует обслужить

Особенности эксплуатации станции:

Раз в 30 дней или после перерыва в работе следует проверять давление в гидроаккумуляторе.
Потребуется выполнять чистку фильтра. При несоблюдении этого правила вода начнет поступать рывками, производительность насоса значительно снизится, а загрязненный фильтр приведет к работе системы «в сухую», что станет причиной поломок. Периодичность очистки зависит от количества примесей в воде, которая поступает из скважины или колодца.
Место установки станции должно быть сухим и теплым.
Трубопровод системы следует защищать от промерзания в холодное время года. Для этого при установке соблюдают нужную глубину. Также можно утеплить трубопровод или использовать электрический кабель, который монтируют в траншеи.
Если станция не эксплуатируется в зимнее время, то воду из труб следует слить.

При наличии автоматики эксплуатация станции не составит труда. Главное, вовремя менять фильтры и следить за давлением в системе. Другие нюансы учитывают еще на этапе установки.

Устройство расширительного бака и реле давления

Например, часто случаются ситуации, когда аппарат просто перестает включаться, либо работает без остановки достаточно продолжительное время. Это явные признаки неисправности реле давления воды.

Обычно это устройство представляет собой небольшую коробочку с выходящими из нее проводами. Чтобы добраться до регулировочных пружин, необходимо отвернуть пластиковый винт, располагающийся сверху.

Внутри установлены две пружины — одна больше, вторая меньше, а также механизм автоматики контактной группы. Малая пружина необходима для регулировки разницы давлений. Большая — для регулировки давления отключения.

Для этой процедуры необходимо обязательно обесточить электрическую часть станции и слить воду.

Гидрофор состоит всего из трех частей:

корпус;
ниппель;
резиновая диафрагма.

Резиновая груша крепится к корпусу гидрофора обратным клапаном (ниппелем), через который давление либо добавляется, либо сбрасывается.

Измерить давление можно при помощи автомобильного манометра, используемого автомобилистами для измерения давления в колесах.

Нагнетать давление в ресивер можно автомобильным или велосипедным насосом.

В зависимости от объема расширительного бака подбирается и давление. Нормальным считается давление воздуха, которое на 10% меньше, чем давление, при котором включается оборудование.

Например, если давление, при котором электродвигатель начинает работать, составляет 2 бар, то выставить давление воздуха следует на 1,9 бар, то есть спустить или накачать резиновую грушу.

Основные правила установки параметров

В новом оборудовании обычно установлены заводские настройки, однако лучше их проконтролировать.

Так как в случае поломки новой системы водоподачи (при неправильно установленной начальной регулировке) есть возможность отказа от использования оборудования и возврат финансов.

Перед настройкой следует знать рекомендуемые параметры для установления допустимого давления. Его вычисление проводится с учётом предполагаемого применения (частота использования, время года эксплуатации и т. д.)

Вычисление проводится в 3 шага. Определяются давление воды внутри гидроаккумулятора, а также уровень запуска помпы и выключения насоса, каждый из которых имеет свои особенности.

Внутри емкости

Показатель внутри ёмкости должен быть выше, чем в наивысшей точке расхода — к длине труб верхней точки расхода воды нужно добавить 6, а затем разделить на 10.

Но если точек употребления много или существует большое разветвление трубопровода, то следует провести расчёт:

Вид оборудования	Коэффициент использования, Cx	Количество каждого вида, n	Произведение Cx*n
Туалет	3
Душ	2
Ванная	2
Кран в раковине	6
Биде	1
Кран в кухне	2
Стиральная машина	2
Машина для мытья посуды	2
Кран для полива	2
Суммарный коэффициент Су равен = ______

Определить общее количество расхода воды, то есть составить перечень квартир, использующих воду в доме, и указать количество каждого технического оснащения.
Заполнить таблицу и вывести показатель.
С помощью таблицы, которая представлена ниже, определить значение максимального расхода воды. Если число нечётное, то нужно выбрать максимально приближённую цифру.

Су	4	6	8	10	12	14	16	18	20	25	30	35
	12	18	24	30	36	40,8	46,8	51	55,8	67,8	78	87,6

Следует помнить, что если значение слишком низкое, то вода не станет поступать к приборам. Если оно высокое — гидроаккумулятор будет постоянно пустой, а также существует риск разрыва мембраны.

Уровень запуска помпы и отметки выключения

Включение рассчитывается путём суммирования следующих значений:

необходимый напор в верхней точке расхода воды;
разница между наивысшей точкой подачи воды и месторасположением насоса.

Для вычисления давления в последней точке используется формула: давление = (дистанция к верхней точке расхода +6)/10.

Верхней точкой забора считается ванная комната на верхнем этаже. Находится отрезок пути от него до места установки насоса. Чем больше расстояние, тем сильнее напор необходим для подъема воды. Например, для здания в 2 этажа значение будет 7 м, то есть P = (7+6)/10 = 1,3 атмосферы.

Отключение рассчитывается так: к давлению отключения добавляют 1 и вычитают 1,5 бар. Значение выключения определяют с помощью манометра, а затем проводят расчёт.

Если при выключении насоса натиск составляет больше, чем максимально возможное давление, значит анализ выполнен неправильно.

Практические примеры настройки реле

Разберем случаи, когда обращение к регулировке реле давления действительно необходимо. Обычно это происходит при покупке нового прибора или при возникновении частых отключений насоса. Также настройка потребуется, если вам досталось б/у устройство со сбитым параметрами.

Подключение нового прибора

На этом этапе следует проверить, насколько корректны заводские установки, и при необходимости внести некоторые изменения в работу насоса.

Галерея изображений
Фото из
Отключаем энергию, полностью опустошаем систему от воды, пока манометр не достигнет отметки «ноль». Включаем насос и следим за показаниями. Запоминаем, на каком значении он выключился. Затем спускаем воду и запоминаем параметры, при которых насос вновь начинает работать

Закручиваем большую пружину, чтобы увеличить нижнюю границу. Производим проверку: спускаем воду и запоминаем значение включения и выключения. Второй параметр должен увеличиться вместе с первым. Регулируем до тех пор, пока не достигаем нужного результата

Производим те же самые действия, но уже с малой пружиной. Действовать нужно аккуратно, так как малейшее изменение положения пружины откликается в работе насоса. Немного закрутив или ослабив гайку, тут же проверяем результат работы

Закончив все манипуляции с пружинами, снимаем конечные показания и сравниваем их с начальными. Также смотрим, что изменилось в работе станции. Если бак стал наполняться в другом объеме, а интервалы включения/выключения изменились, настройка прошла успешно

Этап 1 – подготовка оборудования

Этап 2 – регулировка величины включения

Этап 3 – регулировка величины отключения

Этап 4 – тестирование работы системы

Чтобы проследить за ходом работы, рекомендуется записывать все полученные данные на листок бумаги. В дальнейшем можно вернуть начальные настройки или еще раз изменить параметры.

Насос перестал выключаться

В этом случае принудительно выключаем насосное оборудование и действуем в следующем порядке:

Производим включение, и дожидаемся, когда давление достигает максимальной отметки – предположим, 3,7 атм.
Отключаем оборудование и понижаем давление путем спуска воды – например, до 3,1 атм.
Слегка затягиваем гайку на малой пружине, увеличивая значение дифференциала.
Проверяем, как изменилось давление отключения и тестируем систему.
Настраиваем оптимальный вариант путем подтягивания и ослабления гаек на обеих пружинах.

Если причина была в неправильной первоначальной настройке, ее можно решить, не покупая новое реле. Рекомендуется регулярно, раз в 1-2 месяца, проверять работу реле давления и при необходимости производить регулировку пределов включения/выключения.

Ситуации, не требующие регулировки

Причин, когда насос не выключается или не включается, может быть множество – от засора в коммуникациях до выхода из строя двигателя. Поэтому, прежде чем начать разборку реле, следует убедиться, что остальное оборудование насосной станции работает исправно.

Если с остальными приборами все в порядке, проблема в автоматике. Переходим к осмотру реле давления. Отключаем его от штуцера и проводов, снимаем крышку и проверяем две критические точки: тонкий патрубок подключения к системе и блок контактов.

Галерея изображений
Фото из
Чтобы проверить, чистое ли отверстие, необходимо произвести демонтаж прибора для осмотра, а при обнаружении засорения выполнить чистку

Качество водопроводной воды не идеально, поэтому часто проблема решается обыкновенной чисткой входного отверстия от ржавчины и минеральных отложений

Даже у приборов с высокой степенью защиты от влаги могут происходить сбои из-за того, что окислились или подгорели контакты проводов

Для очищения контактов используют специальный химический раствор или простейший вариант – самую мелкую наждачку

Действовать нужно очень осторожно

Забился патрубок подключения к гидробаку

Чистка входного отверстия в реле

Засорились электрические контакты

Чистка блока контактов. Если очистительные мероприятия не помогли, а регулировка положения пружин также была напрасной, скорее всего, реле не подлежит дальнейшей эксплуатации и его следует заменить новым

Если очистительные мероприятия не помогли, а регулировка положения пружин также была напрасной, скорее всего, реле не подлежит дальнейшей эксплуатации и его следует заменить новым.

Предположим, вам в руки попал старый, но действующий прибор. Его регулировка происходит в том же порядке, что и настройка нового реле. Перед началом работы убедитесь в целостности прибора, разберите его и проверьте, все ли контакты и пружины на своих местах.

Регулировка реле давления воды

Разберем регулировку реле давления на примере РДМ-5, являющимся одним из самых распространенных приборов. Оно производится с настройкой меньшего барьера 1,4-1,5 атмосфер и большего — 2,8-2,9 атмосфер. При установке, данные показателей необходимо регулировать в зависимости от длины трубопровода и используемой сантехники. Можно поменять один или оба предела в любом направлении.

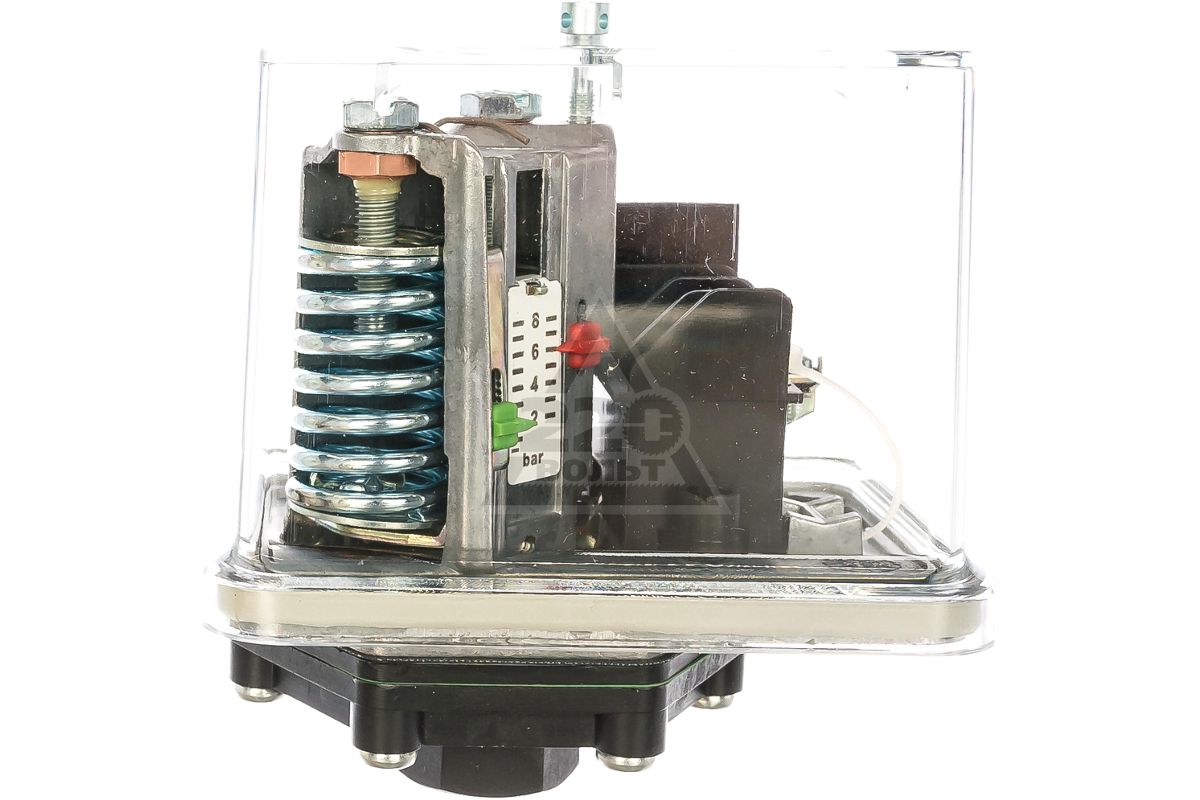

В нашем приборе есть 2 пружины различных размеров, которыми можно настроить пределы начала работы и ее прекращения насосным устройством. Большая пружина одновременно меняет оба барьера. Меньшая — ширину в указанном диапазоне. На каждой из них стоит гайка. Если ее проворачивать и закручивать — оно увеличивается, если откручивать — оно падает. Каждый оборот гайки соответствует разнице 0,6-0,8 атмосферы.

Как определить пороги срабатывания реле

Меньший барьер привязан к объему воздушной среды в аккумулирующей емкости, рекомендуется больше 0,1-0,2 атмосферы. Итак, когда в гидроаккумуляторе 1,4 атмосферы — то порог отключения должен составлять 1,6 атмосферы. В таком режиме на мембрану оказывается меньшая нагрузка, что повышает эксплуатацию.

Важно обратить внимание на номинальные условия работоспособности насосного устройства, узнав их в эксплуатационных характеристиках. Нижний барьер насосного устройства — не менее выбранного показателя в реле

Прежде чем устанавливать реле давления — измерьте его в аккумулирующей емкости, зачастую оно не соответствует заявленным характеристикам. Для этого к контрольному штуцеру присоединяется манометр. Таким же образом контролируется давление при регулировании.

Высший барьер устанавливается автоматически. Реле рассчитывается с запасом 1,4-1,6 атм. Если меньший барьер 1,6 атм. — больший будет 3,0-3,2 атм. Для увеличения напора в системе нужно добавить нижний порог. Однако, бывают ограничения:

Верхний предел бытовых реле не более 4 атмосфер, его повысить невозможно.
При ее значении в 3,8 атмосферы — он отключится еще на показателе 3,6 атмосферы, так как это делается с запасом для сбережения насоса и системы от повреждения.
Перегрузки негативно сказываются на общей эксплуатации водопровода.

По существу все. В каждом случае эти показатели выставляются индивидуально, они зависят от источника водозабора, длины трубопровода, высоты подъема воды, перечня и технических особенностей сантехники.

Настройка реле давления для насоса или насосной станции

Для качественной подстройки работоспособности водопровода необходим проверенный манометр, подключающийся возле реле.

Регулировка насосной станции заключается в поворачивании гаек, подпирающих пружины реле. Для регулировки нижнего предела крутится гайка большей пружины. При ее закручивании — давление повышается, откручивании — понижается. Регулировка происходит на половину оборота или меньше. Настройка насосной станции состоит из следующих действий:

Включается водопровод и при помощи манометра фиксируется барьер запуска и остановки насоса. Зажимается либо отпускается большая пружина. Заново запускают систему и проверяют показатели обоих пределов давления. Оба значения смещаются на одинаковую разницу.
Таким образом корректировка продолжается до ее завершения. После установления нижнего предела происходит регулировка верхнего показателя. Для этого регулируется гайка на меньшей пружине. Она такая же чувствительная, как и предыдущая регулировка. Все действия аналогичны.

При настройке реле важно знать, что не во всех моделях есть техническая возможность регулировать разницу между нижним и верхним пределом. Кроме этого, есть модели в герметичном корпусе, которые можно устанавливать непосредственно на корпус насоса

Так же их можно погружать в воду.

Есть экземпляры, которые совмещены с реле холостого хода, способные отключить насос при отсутствии воды. Они оберегают двигатель от перегревания. Так происходит регулирование давления воды для насоса, что обеспечивает щадящий режим для водопровода.

Давление в гидроаккумуляторе

Понимание того, как устроен гидроаккумулятор, поможет лучше справиться с самостоятельной настройкой управляющего оборудования.

Различают два типа гидробаков: с резиновой вставкой, напоминающей грущу, или с резиновой же мембраной. Этот элемент делит емкость на две не сообщающиеся части, в одной из которых находится вода, а в другой – воздух.

Внутри гидробака находится резиновая грушевидная вставка или резиновая мембрана. Давление в гидробаке можно регулировать, подкачивая или стравливая воздух

В любом случае, работают они примерно одинаково. В бак поступает вода, а резиновая вставка давит на нее, чтобы обеспечить перемещение воды по водопроводной системе.

Поэтому в гидробаке всегда присутствует определенное давление, которое заметно изменяется в зависимости от количества воды и воздуха в баке.

Чтобы перед настройкой реле измерить давление воздуха в гидробаке, следует подключить манометр к ниппельному соединению, предусмотренному на корпусе устройства

На корпусе бака обычно имеется автомобильный ниппель. Через него можно закачать в гидробак воздух или стравить его, чтобы отрегулировать рабочее давление внутри емкости.

При выполнении подключения реле давления к насосу рекомендуется измерить текущее давление в гидробаке. Производитель по умолчанию выставляет показатель в 1,5 бар. Но на практике часть воздуха обычно уходит, и давление в емкости будет ниже.

Чтобы измерить давление в гидроаккумуляторе, используют обычный автомобильный манометр. Рекомендуется выбрать модель со шкалой, на которой проставлен самый малый шаг градации. Такой прибор позволит провести более точные измерения. Не имеет смысла замерять давление, если нет возможности учесть одну десятую часть бара.

В этом отношении имеет смысл проверить и тот манометр, которым укомплектована насосная станция промышленного производства.

Нередко изготовители экономят и устанавливают недорогие модели. Точность измерений с помощью такого прибора может вызывать сомнения. Его лучше заменить на более надежное и точное устройство.

Выбирая манометр для насосной станции или насоса с гидробаком, стоит обратить внимание на механические модели с точной шкалой градации

Механические автомобильные манометры выглядят не слишком презентабельно, однако, судя по отзывам, они значительно лучше новомодных электронных устройств. Если все же выбор сделан в пользу электронного манометра, не следует экономить. Лучше взять устройство, выпущенное надежным производителем, чем дешевую пластиковую поделку, которая точных данных не дает и может в любой момент сломаться.

Еще один важный момент – электронный манометр требует электропитания, за этим придется следить. Проверяют давление в гидробаке очень просто.

Манометр присоединяют к ниппелю и замеряют показания. Нормальным считается давление в пределах от одной до полутора атмосфер. Если давление в гидробаке слишком высокое, запас воды в нем будет меньше, но напор при этом будет просто отличным.

На этой схеме наглядно показан порядок подключения реле давления и манометра к погружному насосу и гидробаку, чтобы автоматизировать работу насосного оборудования

Следует помнить, что слишком высокое давление в системе может быть опасным. В этом случае все компоненты водопровода постоянно работают под повышенной нагрузкой, а это приводит к быстрому износу оборудования. Кроме того, чтобы поддерживать повышенное давление в системе приходится чаще подкачивать в бак воду, а значит и чаще включать насос.

Это также не слишком полезно, поскольку вероятность поломок увеличивается. При настройке системы нужна определенная уравновешенность. Например, если давление в гидроаккумуляторе слишком высокое или чрезмерно низкое, это может привести к повреждению резиновой прокладки.

Что необходимо учесть, выполняя регулировку

Собираясь самостоятельно отрегулировать работу реле насосной станции необходимо не упустить некоторые важные моменты:

Нельзя устанавливать «верхнее» давление, которое составляет более 80% максимального для данной модели реле. Оно, как правило, указано в инструкции или на упаковке и, чаще всего, составляет 5-5,5 бар (атм.). Если вам нужно установить его более высокий уровень в системе вашего дома, то необходимо подобрать реле с большим максимальным давлением.
Перед тем как повысить давление включения насоса («верхнее») необходимо посмотреть его характеристики, сможет ли он развить такое давление. Иначе насос, будучи не в состоянии его создать, будет работать не выключаясь, а реле его не отключит, потому что не будет достигнут установленный предел. Обычно напор насоса приводится в метрах водяного столба. Приблизительно 1 м. вод. ст. = 0,1 бар (атм.). Кроме этого, необходимо учесть и гидравлические потери в системе.
При регулировании не надо закручивать гайки регуляторов до отказа – реле вообще может перестать срабатывать.

1 Из чего состоит насосная станция

Насосные станции для скважины состоят из следующих функциональных элементов:

В обустройстве насосных станций своими руками, для забора воды чаще всего используются два вида насосов – вибрационные (типа «Малыш», «Ручеек», и им подобные), либо центробежные агрегаты. Выбирать вибрационный насос стоит, если забор воды выполняется из неглубокого источника – колодца, либо скважины на песок, глубина которой не превышает 10-15 метров.

К преимуществам вибрационных устройств можно отнести минимальную стоимость, простой ремонт, и достаточную, для нетребовательного бытового использования, продуктивность.

Однако если вы владеете артезианской скважиной, глубина которой превышает 30 метров, вам понадобится глубинный центробежный насос. Такие агрегаты стоят на порядок дороже, однако их мощность и ресурс работы несравнимо выше, чем у насосов «Малыш ».

Часто используют и поверхностные насосы, но они имеют сравнительно низкую возможную глубину забора воды (примерно 12-15 метров), а потому для использования внутри глубоких скважин или колодцев не подходят.

Обычная насосная станция с гидроаккумулятором, реле давления, насосом и манометром

Гидроаккумулятор для насосных станций – это емкость, которая выполняет функцию накопления воды. Помимо того, что в доме постоянно будет находиться необходимое количество воды, такой бак будет защищать всю систему от гидроударов, и обеспечивать оптимальный режим работы насоса.

Гидроаккумулятор контролирует плавность изменения давления подачи воды при его работе, и убирает необходимость постоянного включения и выключения насоса (что крайне позитивно сказывается на сроке службы вибрационных устройств «Малыш», так как в большинстве случаев их ремонт связан именно с перегревом и повреждением обмотки электромагнитных катушек).

Однако не стоит думать, что установка одного только гидроаккумулятора защитит насос от перегрева. Это устройство, конечно, сократит время работы насосного оборудования. Однако погружные модели, особенно насосы «Малыш», могут перегреваться и за счет слишком малой толщи воды вокруг, так как именно вода выполняет основные функции по охлаждению их двигателя и корпуса.

Реле давления это то, что объединяет всё оборудование в общую систему, и обеспечивает её автономное функционирование. Собрать насосную станцию для скважины без этого элемента невозможно. Реле постоянно контролирует уровень внутреннего давления, которым обладает накопительная емкость (гидроаккумулятор).

Если давление в гидробаке падает ниже допустимого уровня, что свидетельствует о том, что уровень воды в нём уменьшился, реле давление соединяет контакты погружного насоса, вследствие чего он включается, и начинает подачу воды. Как только гидроаккумулятор заполнился до необходимого уровня, реле отключает насос.

Устанавливается на гидробак, если емкость изначально не была им укомплектована. Исходя из показателей манометра, выполняется контроль и регулировка всей системы.

Пару советов о том, как выбрать насосную станцию: лучше всего отдавать предпочтение оборудованию от проверенных производителей «Грундфос », «Педролло», «Эргус».

Подключение поверхностного насоса к гидроаккумулятору

Какие характеристики следует менять?

Простой блок управления имеет две изменяемые характеристики:

Первая, давление запуска помпы (Р), это нижняя граница, при которой запускается помпа.
Вторая, это дельта (ΔР) давления между точкой пуска и верхней отсечкой, при которой помпа останавливается.

Следует отметить особенность всех механических реле. Если перестроить нижнюю границу пуска, то верхняя граница тоже перестроится на такую же величину. Вот пример, при 1,5 атмосферах пуска и 3,0 остановки, повышая силу пуска помпы до 2,0 атм., повысится верхняя отсечка до 3,5 атм.

Однако, при перестройке дельты (ΔР), устанавливая давление отключения помпы, сила пуска помпы останется прежней.

Пример: при 1,5 атм. и 3,0 атм., ΔР равняется 1,5 атм. Уменьшив ΔР до 1,0 атм., верхняя отсечка станет 2,5 атм. Точка запуска останется прежней, 1,5 атм.

Зная эту особенность реле, при перестройке верхней отсечки помпы, достаточно регулировки ΔР, то есть выполнить 1 переделку.

А вот при перестройке нижней границы давления на пуск, поменяется верхняя отсечка остановки. Возможно, ее придется тоже откорректировать. То есть надо выполнить 2 настройки.

Например, при максимальном напоре в 55 метров, которого может достичь помпа, отсечка должна быть не выше 5,0 – 5,2 бара. Иначе помпа будет длительное время работать не выключаясь, пытаясь достигнуть максимального заданного уровня. Это приведет к ее преждевременному износу и повышенному расходу электроэнергии.

Величина ΔР влияет еще на один параметр – как часто насос будет включаться. Чем выше дельта, тем реже помпа будет запускаться, дольше прослужит.

Но слишком большую разницу устанавливать тоже не стоит, иначе помпа будет дольше качать, после прекращения разбора воды, пока не сможет поднять напор до заданного уровня. К тому же, пользоваться водой из крана, при высоком напоре, не удобно.

Ниже приведена таблица для возможных ситуаций, требующих регулировки регулятора, и какие пружины следует перенастроить:

Ситуация	Регулируемые точки	Вариант переделки
Помпа долго работает не останавливаясь	Следует изменить верхнюю отсечку остановки помпы	1-й: понизить ΔР (точка пуска сохранится), насос станет включаться чаще 2-й: понизить Р, отсечка тоже понизится
Вода слабо льется из крана	Следует поднять давление пуска, сохранить давление отключения	Сжать пружину Р, ослабить пружину ΔР, вернув прежнее значение
Сделать больше общий напор	Следует повысить давление включения	Сжать пружину Р, отсечка так же станет выше, может понадобиться ее уменьшить
Сделать меньше общий напор	Следует снизить давление пуска	Ослабить пружину Р, верхняя отсечка так же понизится
Насос часто запускается, надо сделать реже	Следует повысить давление отключения	Сжать пружину ΔР, не допуская превышения максимального напора (95% от напора насоса)

Инструкция по настройке насосной станции

Если сделанные на заводе регулировки не соответствуют необходимым, реле настраивают снова.

Проверка давления воздуха в гидроаккумуляторе

Производитель закачивает в гидронасос воздух, давление которого достигает 1,5 атм. Часто из-за длительного срока сбережения происходят утечки, поэтому после покупки такого прибора надо самостоятельно проверить давление.

Для этого откручивают защитный колпачок и надевают на золотник манометр. Некоторые насосы имеют его в комплекте, если нет, то берут автомобильный. Чем выше точность используемого прибора, тем лучше.

В соответствии с выбранным режимом работы выставляют необходимое значение. При показателях менее 1 атм груша трется о стенки сосуда и со временем повреждается. Если давление высокое, то в гидроаккумулятор не получится закачать много воды, т.к. его объем займет груша с воздухом.

Измеряем величину давления в гидроаккумуляторе.

Контроль параметров

Производитель настраивает оборудование так, что если при включении гидронасоса давление составляет 1,6 атм, соответствующий показатель для воздуха не превышает 1,4-1,5 атм.

Если выставлено минимальное значение срабатывания в 2,5 атм, то этот показатель для воздуха должен составлять 2,2-2,3 атм. Контролировать давление в этой камере накопителя надо раз в 6-12 месяцев, даже если настройки реле не изменялись.

Если гидроаккумулятора нет

Некоторые модели глубинных насосов не имеют накопительного бака. Они защищены от работы всухую, срабатывают при достижении заданных параметров.

Недостаток в том, что они не имеют запаса воды, и происходит частое включение помпы. Когда кран открывают, насос запускается, а после его закрытия еще немного работает, чтобы накачать в систему воду.

Преимущества:

небольшие размеры оборудования;
экономия на приобретении гидроаккумулятора;
постоянный напор воды.

Такой вариант подходит для длительных режимов включения (набора воды, полива и т.д.).

Насосные станции без гидроаккумулятора.

Процесс регулировки с помощью реле

Настройка выполняется в таком порядке:

Отключают гидронасос от сети, сливают всю воду из водопровода.
Запускают станцию и записывают давление, при котором включится реле. Показатель соответствует нижнему порогу.
Открывают самый дальний кран и замечают, когда оборудование снова включится. Это будет верхний порог.
Если напор воды из крана слабый, давление увеличивают. Для этого поворачивают гайку, имеющуюся на большой пружине.
Настраивают дельту, она должна составлять 1,5-2 атм. Для этого регулируют нижнюю пружину.

После выполненных настроек из системы снова удаляют воду и включают гидронасос. Если напор устраивает, значит, все сделано правильно.

Регулировка малой и большой пружин.

Подготовка к процессу

Прежде, чем проводить регулировку, следует устранить возможные неполадки, которые могли нарушить работу насосной станции. А также выполнить регламентные меры по обслуживанию насоса и аккумулирующего бака.

Проверить напор воздуха в воздушной камере расширителя. Накачано должно быть с таким же давлением или слабее на 10 %, как установленное для пуска помпы. Если будет меняться нижнее давление в ходе регулирования, то накачать с учетом нового значения.

Подкачивать воздух в расширитель нужно при отсутствии давления в водопроводе. Для чего следует обесточить помпу и слить воду через любой вентиль. Не закрывая вентиля, проверить, с какой силой накачан воздух в расширитель и накачать с учетом нового значения. При добавлении воздуха из водопровода будет выливаться часть воды — это допустимо. Накачать можно любым автомобильным насосом.

Выполнив техническое обслуживание станции и поправив давление воздуха в расширителе, можно перейти к перестройке регулировок.

Какие характеристики следует менять?

Простой блок управления имеет две изменяемые характеристики:

Первая, давление запуска помпы (Р), это нижняя граница, при которой запускается помпа.
Вторая, это дельта (ΔР) давления между точкой пуска и верхней отсечкой, при которой помпа останавливается.

При изменении регулировок, следует знать, что отсечка помпы, должна быть ниже на 0,3 – 0,5 бара максимального уровня напора, который может создать помпа. Этот уровень напора обязательно написан в руководстве (инструкции) к насосу.

Ситуация	Регулируемые точки	Вариант переделки
Помпа долго работает не останавливаясь	Следует изменить верхнюю отсечку остановки помпы	1-й: понизить ΔР (точка пуска сохранится), насос станет включаться чаще 2-й: понизить Р, отсечка тоже понизится
Вода слабо льется из крана	Следует поднять давление пуска, сохранить давление отключения	Сжать пружину Р, ослабить пружину ΔР, вернув прежнее значение
Сделать больше общий напор	Следует повысить давление включения	Сжать пружину Р, отсечка так же станет выше, может понадобиться ее уменьшить
Сделать меньше общий напор	Следует снизить давление пуска	Ослабить пружину Р, верхняя отсечка так же понизится
Насос часто запускается, надо сделать реже	Следует повысить давление отключения	Сжать пружину ΔР, не допуская превышения максимального напора (95% от напора насоса)

Устройство и ремонт реле давления.

Реле давления насосной станции: регулировка, ремонт, замена

Сразу после покупки настройка реле давления насосной станции не требуется — необходимые манипуляции уже проведены на заводе. Значения этих настроек колеблются между 1,3–1,9 бар при включении и 2,6–3,1 бар при выключении.

Но по многим причинам часто бывает необходимо перенастроить реле давления.Ниже мы разберем все основные моменты, после чего вы узнаете, как настроить реле давления воды, почему не работает, не выключается и т. Д.

1 Как работает реле помпы и как его настроить?

Перед настройкой реле давления стоит разобраться в его конструктивных особенностях и принципе действия.

Реле уровня жидкости — это устройство на металлической основе, в нижней части которого находится мембранная крышка со специальными креплениями, которые можно быстро снять.Сверху реле протока воды есть несколько контактов и пара регуляторов.

Сверху все эти элементы прикрыты крышкой. Последний крепится к одному из регуляторов. Вся эта конструкция быстросъемная — устройство можно разобрать с помощью обычного гаечного ключа.

Производители предлагают реле разные по форме, размерам, расположению рабочих элементов, незначительные отличия в конструктивных особенностях деталей. Часто эти устройства дополняются предохранителями от «холостого хода».

1.1 Как это работает?

Реле насосной станции работает по принципу, основанному на давлении жидкости, поступающей из насоса — диафрагма перемещает поршень, активируя контакты, расположенные на железной основе с помощью двух шарниров.

Эти контакты могут замыкаться и размыкаться (в зависимости от положения) — это обеспечивает автоматическое включение / выключение оборудования. Второй регулятор одновременно стабилизирует давление поршня.

Электрик устройства (отвечающий за включение / выключение помпы) «прислушивается» к пружине шарнира.Как только реле давления PM (или реле давления RDM5) поднимается над шарниром, регуляторы переворачиваются.

Итак, один регулятор (большой) включает в себя насосное оборудование, а второй, меньший, отвечает за отключение из-за перепадов давления в устройстве.

1.2 Как настроить себя?

Если по каким-либо причинам начальная настройка реле давления вас не устраивает, то пора соединить руки с опытом, и настроить реле уровня воды своими руками.Настройка реле насосной станции своими руками — довольно простая процедура … Нам понадобится только гаечный ключ и отвертка.

Последовательность регулировки насосной станции своими руками:

Обесточить устройство.
Демонтировать панель устройства.
Установите необходимую головку.
Собрать настраиваемый блок.

Помните! Под крышкой находятся два регулятора — большой и малый. Первый работает с давлением для включения насоса, второй отвечает за перепад давления и отключение системы.

1.3 Регулировка реле давления насосной станции (видео)

1,4 Повышение / понижение давления в системе

Все просто — чтобы поднять или понизить давление в гидроаккумуляторе, нужно ослабить или затянуть гайку на большом регуляторе. Эта настройка реле давления гидроаккумулятора является самой быстрой и простой.

Внимание ! Наладку реле насосной станции своими руками следует проводить строго при выключенном оборудовании.Перед запуском обесточьте систему!

Затем включите настроенное устройство и посмотрите на нижний предел давления на манометре. Также проверяем давление отключения. Если вас устраивают новые значения реле давления воздуха для компрессора, то процесс настройки можно считать завершенным.

1.5 Важные тонкости при настройке

2 Основные неисправности насосной станции и как с ними бороться?

Бывает, что реле давления не выключает насос, образовалась течь в гидроаккумуляторе насосной станции, оборудование постоянно щелкает, не включает насос и т. Д.

Конечно, проще выкинуть неисправный водяной насос, а на его место поставить новый. Но, такие пертурбации могут себе позволить далеко не все, поэтому рассмотрим основные поломки. насосные системы, а мы займемся их устранением.

2.1 Насос перестал работать: первое, что нужно сделать

Если водяной насос включен, но не подает «признаков жизни» — проверьте напряжение в сети. Попробуйте отключить и снова подключить электрический кабель.Это банально, но многие сталкиваются именно с такой проблемой.

Напряжение есть? Затем проверьте надежность всех электрических соединений.

Помпа включается впервые после покупки? Проверьте правильность подключения. Не получилось? Тогда причина может заключаться в поломке колеса или реле. Ваши действия следующие:

выключить питание устройства;
попробуйте провернуть вал двигателя руками;
если не крутится, проблема в пусковом конденсаторе;
выход — заменить.Вам понадобится паяльник, аналогичный конденсатор и умелые руки.

2.2 Воздушный насос не качает воду

В каких ситуациях это происходит:

Воздух попал в корпус некоторых элементов. Проверить герметичность всех емкостей, выключить прибор и с помощью специального клапана (его необходимо открутить) выпустить лишний воздух;
аналогичная проблема возникает при низком уровне воды. Проверить уровень воды в точке водозабора и соответствие насосной установки рекомендациям в паспорте;
проблема может заключаться в сломанном обратном клапане или забитом сопле эжектора.Очистите клапан.

2.3 Аппарат не выключается

Насос оборудован гидроаккумулятором и не выключается? Реле давления могло сработать неправильно. Обычно причина кроется в неправильно установленном давлении или низком давлении воды, из-за попадания воздуха в герметичные части устройства.

Постоянная работа помпы может быть из-за засорения пятирядки — из-за слишком жесткой воды. Выход — снятие и очистка реле, установка специального фильтра для «смягчения» воды.

Если насос сработал, а затем резко остановился, проблема может заключаться в перегреве мотора. Необходимо отключить прибор от сети, найти причину перегрева и устранить ее. Тут же понадобится опыт или помощь мастера.

Соединять все элементы насосной станции необходимо очень аккуратно. Если возникнут проблемы, то сразу обращайтесь к мастерам!

Не забывайте, что поток воды своими руками сделан правильно и ни разу не подведет, нужно много опыта, инструментов и «правильных» рук.

Система управления водонасосной станцией включает в себя несколько элементов, в том числе важное место занимает реле. Он отвечает за автоматическое включение, а также отключение помпы по заданным параметрам. Потребитель покупает оборудование с настройками, заданными производителем.

В процессе его эксплуатации может потребоваться регулировка реле давления насосной станции — это можно сделать самостоятельно. Наша статья посвящена этому вопросу.

Как это выглядит

Перед тем, как настраивать реле, самостоятельно ознакомьтесь с его устройством.Реле давления воды для насосной станции имеет компактную конструкцию, состоящую из металлического основания и крышки из пластика. Сверху на базовой платформе находится контактная группа, состоящая из клеммной колодки и двух регуляторов. Регулятор давления для насосной станции представляет собой пружину, которая прижимается гайкой.

Нажимая пружинную гайку, вы можете регулировать давление в системе, при котором насос включается или выключается. Крышка прикреплена к винту, в котором находится большая пружина.Внизу основания поршень и мембрана. Реле давления для разных моделей оборудования могут отличаться друг от друга формой, размерами или расположением элементов, но при этом сохраняют описанную нами конструкцию.

Как это работает

Как работает реле давления для насосного агрегата:

Вода, перекачиваемая насосом, давит на мембрану, что на поршень, и это на основание реле насосной станции.
По контактам проходит напряжение 220 Вт.Расположение платформы зависит от размыкания или замыкания контактов, и это приведет к включению или отключению насоса.
Пружинные регуляторы уравновешивают действие поршня.

По мере того, как потребитель использует воду, ее количество в системе уменьшается, и давление воды в гидробаке падает. В результате пружина успевает одолеть поршень. Произведенное при этом движение платформы вызывает замыкание контактов, что приводит к запуску насосного агрегата.
Насос качает воду для заполнения системы. Увеличение объема воды заставляет воздух в гидравлическом баке воздействовать на поршень, который преодолевает давление пружины и медленно перемещает платформу.
Величина смещения зависит от сжатия меньшей пружины. Как только платформа достигнет заданного уровня, контакты разомкнутся и насос выключится.

Теперь можно сделать вывод, как настроить насосную станцию.Сила сжатия большой пружины позволяет регулировать значение нижнего давления в насосной станции, при котором насос включается. Соответственно, верхнее давление в системе регулируется за счет сжатия маленькой пружины. Разница между значениями открытия и закрытия зависит от небольшого подпружиненного регулятора.

ВИДЕО: Причины отказа в работе

Стоимость гидробака (гидроаккумулятора)

Правильная регулировка насосной станции возможна только путем регулировки гидробака. От установленных параметров зависит, как долго будет служить вам насосная станция, а также какой будет напор воды. Гидравлический бак, который еще называют гидроаккумулятором (ГА), представляет собой герметичную емкость с деталями. Одна часть (резиновый баллон) предназначена для приема жидкости от работающего насоса. Другая часть — вокруг груши. Туда закачан воздух.

Под действием воздуха груша с водой сжимается и, тем самым, обеспечивается давление воды в водопроводных трубах дома.Именно благодаря этому устройству GA, когда потребитель открывает кран, вода течет под давлением без работы насоса. Поэтому очень важно правильно настроить насосную станцию.

Правильная регулировка давления воздуха в ГА позволяет продлить срок службы водного агрегата. Слишком большое значение способствует частому запуску насоса. Такой режим работы приводит к быстрому износу оборудования. Заниженная стоимость отрицательно сказывается на эксплуатации груши.Он будет чрезмерно растягиваться.

ВИДЕО: Какое давление накачать в гидроаккумулятор

Как настроить гидробак

Отрегулировать ГА насосной станции можно своими руками. Предлагаем инструкцию:

Открываем нижний кран и ждем, пока стечет вся вода.
Проверяем давление в ГА. Для этого лучше всего подойдет автомобильный манометр (желательно его предварительно протестировать). На ГА стоит обычная автомобильная шпуля, которая закрывается колпачком.

Специалисты считают, что для гидробака объемом 20-25 литров оптимальное значение составляет 1,4-1,7 бар, а для 50-100 литров — -1,7-1,9 бар.

Как отрегулировать давление? Если значение меньше оптимального, то накачивайте, а больше — прокачайте. Такую манипуляцию желательно проводить каждый месяц. Иногда происходит утечка воздуха. Очень важно, чтобы груша долго не пустовала. Она придет в негодность.

Порядок регулировки реле давления

Как отрегулировать реле давления насосной станции? После того, как вы настроили HA, вы можете настроить реле давления для водяного блока.

Наладка реле давления насосной станции начинается с измерения текущих показателей ее работы. Этот этап выполняется по следующему алгоритму:

Открываем нижний кран, чтобы вода вышла из системы.
Фиксируем верхнее значение. Необходимо включить насос, чтобы он закачал воду в систему. При включении записываем показания манометра.
Отмечаем нижнее значение.Открываем дальний кран системы, чтобы выпустить немного воды и провоцировать включение помпы. Записываем значение манометра при запуске прибора.
Рассчитываем текущую разницу показаний манометра.

Помимо фиксации значений, визуально оцените давление воды. Полностью откройте самый дальний от насоса кран. Если вы хотите увеличить напор воды, вам нужно подтянуть большой подпружиненный регулятор. Ослабление гайки дает обратный эффект.Обязательно сначала отключите оборудование от сети.

Как отрегулировать реле давления? Оптимальным значением разницы показаний считается 1,4 бара. Если ваше значение ниже, то насос запускается чаще. Это обеспечивает очень равномерную подачу воды. Но такой режим приводит к слишком быстрому износу оборудования.

Когда разница превышает рекомендуемое значение, насос работает в щадящем режиме — запускается реже, чем предусмотрено производителем.Потребитель заметит довольно заметные перепады давления воды. Потребуется наладка насосной станции. Как настроить реле давления насосной станции на нужное значение этого параметра?

Сила нажатия небольшого подпружиненного регулятора. Очень осторожно закрутите гайку. Маленькая пружина более чувствительна, чем большая. Чтобы увеличить величину разницы, пружину нужно сжимать сильнее. Соответственно, ослабление регулятора пружины дает обратный эффект.

После того, как вы произведете собственную регулировку давления по предложенному нами алгоритму, обязательно проверьте новые показатели. Повторите вышеуказанные шаги в той же последовательности. Если настройка реле давления насосной станции вас не устраивает, то повторяйте все заново, пока не будете удовлетворены результатом. Желаем успехов!

ВИДЕО: Порядок регулировки реле давления

Насосная станция настраивается перед монтажом. Это довольно важный момент.
Ведь даже качественное и дорогое оборудование без правильной настройки будет работать некорректно и не будет выполнять нужные функции … И тогда поломки могут происходить гораздо чаще.
Видео в этой статье покажет весь процесс настройки, после чего будет намного проще сделать работу правильно. Все делается вручную, поэтому стоимость работы будет намного ниже.

Насос центробежный поверхностный

Рассмотрим, какие основные действия необходимо предпринять для регулировки реле давления в насосной станции:

В первую очередь необходимо проверить показатели давления в гидроаккумуляторе (см.).Их величина должна быть установлена примерно на уровне 1,5 атмосферы.
Далее следует аккуратно открутить крышку бака. Протекающая при этом вода сигнализирует о лопнувшей мембране, которую необходимо заменить. После всех необходимых действий проверьте давление манометром в шинах.
Если уровень давления по-прежнему недостаточен, его можно повысить с помощью воздушного насоса. Но иногда эти действия не имеют желаемого эффекта. В таких случаях требуется регулировка реле давления, в результате которой в нужный момент автоматически выключится и включится насос.

Внимание: Это очень важно при установке верхнего предела, при котором насос будет отключаться, не превышая реальных возможностей и работоспособности устройства в конкретной ситуации.

Прямая регулировка

Неправильная регулировка может привести к некорректной работе насоса, т.е. в нужный момент он может не включиться или выключиться. Поэтому изменять настройки необходимо только в случае крайней необходимости.

Внимание: Вы должны знать, что поломки насоса, вызванные саморегулирующимися реле давления, не покрываются гарантией.Гарантия на оборудование также аннулируется в случае выхода из строя определенных частей станции из-за такой регулировки. Если все же необходимо изменить давление в системе, это можно сделать путем регулировки реле давления.

Итак:

Перед настройкой нижнего уровня давления в насосной станции, т.е. значения, при котором она будет автоматически включаться, необходимо отрегулировать давление воздуха в гидроаккумуляторах. Для этого нужно отключить станцию от электричества и слить всю воду из аккумулятора.Вы можете напрямую регулировать давление в гидроаккумуляторе с помощью ниппеля, используя автомобильный насос с манометром или компрессор. Показатель давления в этом случае должен быть не менее 90% от необходимого давления для включения станции.
В большинстве случаев реле давления настраивается на работу насосной станции при рабочем давлении от 1,5 до 3 атм. Чтобы изменить давление, при котором система включается и выключается, необходимо снять крышку с реле, для чего откручивается пластиковый винт, а затем изменить затяжку на соответствующих пружинах.
Нижнее значение давления регулируется с помощью P-гайки. Для увеличения показателя его нужно повернуть по часовой стрелке, а для уменьшения — против.
Диапазон между нижним и верхним пределами давления изменяется гайкой ΔP. Расширения этого диапазона можно добиться поворотом гайки по часовой стрелке, для сужения — против часовой стрелки.
После того, как будут произведены все необходимые изменения, систему необходимо подключить к сети, убедившись, что она заполнена водой. Вы можете контролировать уровень давления с помощью манометра.
Важно придерживаться одного правила при регулировке реле давления, его верхнее значение должно быть не более 95% от максимального давления, которое устанавливается на выходе из станции. Этот показатель можно найти в технических характеристиках устройства. При несоблюдении этого правила насосная станция не отключится, что очень быстро выведет ее из строя.
Также очень важно учитывать, что гидроаккумулятор также требует периодического обслуживания. Дело в том, что вода всегда содержит немного растворенного в ней воздуха, что со временем уменьшает полезный объем резиновой мембраны в аккумуляторе.
Большие аккумуляторы обычно имеют специальные клапаны, через которые может быть выпущен этот воздух. Бытовые станции в большинстве случаев комплектуются батарейками, не имеющими таких вентилей, чтобы удалить из них воздух, необходимо каждые несколько месяцев делать следующее:

Для начала обесточивают насос и сливают всю воду из гидроаккумулятора. Для этого лучше заранее предусмотреть небольшой кран или воспользоваться ближайшим местом слива.
Предыдущую процедуру необходимо повторить несколько раз.

Очень важно не путать гидроаккумулятор с емкостью накопителя … Первое необходимо для уменьшения количества пусков насосной станции, что увеличивает срок ее службы.
Помимо прочего, он позволяет защитить систему от гидроудара при запуске и остановке насоса. Емкость для хранения воды необходима во время отключения электроэнергии, чтобы подача воды не прекращалась.
Таким образом, вы сможете установить и настроить насосную станцию самостоятельно.Вам просто нужно знать несколько простых секретов и соблюдать все правила. Если при установке или настройке у вас возникнут вопросы, лучше проконсультироваться со специалистом. Неправильно настроенная станция не будет работать правильно и скоро придет в негодность.

Вы смотрели видео, как настроить насосную станцию, теперь настройка насосной станции пройдет без проблем. Перед применением следует полностью изучить инструкцию и только после этого вносить необходимые корректировки.

Контроль давления в системе позволяет избежать сбоев и поломок установки. Поэтому правильной настройке и настройке реле следует уделять максимум внимания.

Заводские настройки

Реле выпускается с заданными значениями давления:

Нижний индикатор составляет 1,5 бар. Как только давление в системе упадет до этого уровня, контакты замыкаются и включается скважинный или погружной насос.

Верхний индикатор по стандартным настройкам 2.5-3 бар. Максимальное значение 5 бар — указано на шкале датчика. При достижении заданного значения контакты обрываются — насос выключается.

Разница между максимальным и минимальным значениями называется падением. Его можно отрегулировать .

Давление воды обеспечивается за счет нагнетания воздуха. В бак закачивается определенное количество воздуха, в котором есть резиновая емкость (груша) с автомобильным ниппелем. Воздух давит на воду, которая наполняет грушу, обеспечивая правильное рабочее место.

Контрольное измерение

Контроль давления необходимо провести перед установкой станции, а затем периодически повторять измерения с помощью обычного автомобильного манометра, заключенного в металлический корпус.

Для этого на баке снимается пластиковая заглушка. Под ним — доступ к соску. Задача владельцев — поддерживать здесь давление 1,5 атмосферы. … Но, в принципе, для комфортного водоснабжения достаточно и 1 атмосферы.домик … Очевидно, что давление в баке не должно опускаться ниже одной атмосферы, так как это повлияет на работу всей насосной станции.

В случае несоответствия давлений установленным нормам воздух должен быть стравлен или откачан.

Регулировка реле

Реле представляет собой компактный блок с пластиковым корпусом. Если снять крышку, под ней обнаружатся две регулировочные пружины с гайками:

большая гайка регулирует нижние показания давления;
и маленькая гайка отвечает за диапазон между верхним и нижним показателями — отвечает за отключение помпы.

После закачки воздуха в бак автомобильным насосом необходимо подключить станцию к электросети и наблюдать за манометром, встроенным в систему. Паспорт каждого насоса содержит необходимую Техническую информацию, которой следует руководствоваться при проверке.

Предельным считается давление, при котором давление перестает расти. Если насос продолжает работать. Его нужно отключить вручную! Бытовые насосы не отличаются большой мощностью, поэтому откачивать бак до предельных значений не могут.А для нормальной работы агрегату требуется диапазон всего 1-2 атмосферы.

Чтобы проверить более низкие значения, откройте кран. Реле будет работать при более низком показании давления. На этом этапе следует выключить станцию и начать настройку.

Он включает следующие шаги:

Маленькая гайка увеличивает или уменьшает нижнее значение (для включения станции). Гайку поворачивают по часовой стрелке, чтобы увеличить давление. Вам нужно сделать всего один оборот! Затем включите питание и проверьте работу манометра (определить момент включения — нижний предел).Для уменьшения давления соответственно гайка вращается против часовой стрелки.
Большая гайка устанавливает диапазон (для отключения станции). Для увеличения диапазона гайка затягивается, а для уменьшения — откручивается против часовой стрелки. Нижний показатель в этом случае не меняется! Момент выключения насоса нужно также проверять по манометру.

При большом диапазоне станция будет включаться чуть реже, что экономит ресурсы насоса. Если диапазон меньше, станция звучит чаще.

Важно: давление включения (нижнее значение) должно быть на 0,1-0,3 атмосферы выше, чем показатель в пустом резервуаре. Например, если давление воздуха при измерении автомобильным манометром через штуцер-грушу составляет 1,5 атм., Реле следует выставить на 1,6-1,8 атм.

Что вам нужно для работы?

Для регулировки вам понадобится ключ от 8 до 10 или отвертка. Крышка снимается отверткой, а ключом выполняется точная настройка узла.

Покомпонентное изображение узла выглядит так:

Корпус (1), крышка (2), крепежный винт (3), регулятор включения (4), регулятор выключения (5), клеммы (6), заземление (7).

Важные моменты

Не затягивайте полностью одну или обе гайки (до упора) — это может привести к неисправности устройства.

Не рекомендуется повышать давление более чем на 80% от рекомендованного технического паспорта, прилагаемого к реле. Например, при максимальном значении 5 бар вы можете установить верхнее значение на 4 атмосферы (5 умноженных на 0,8 равно 4).

Если насос может установить давление только на 3 атмосферы, нет смысла устанавливать реле на большее значение… В среднем на 10 метров водяного столба расходуется одна атмосфера. Соответствующее значение будет указано в паспорте насоса. Например, что он рассчитан на 30 метров.

Важно учесть, что давление выставлено на том же уровне, что и на станции. Если водопроводный прибор расположен выше (например, на втором этаже), значение отключения будет ниже (потери 0,1 атмосферы на метр высоты).

При настройке необходимо помнить, что сантехническое оборудование, резиновый шланг и другие элементы системы имеют свои пределы давления, которые нельзя превышать, даже если возможности самого реле и насоса это позволяют.

Одно из решений управления автономным водоснабжением — подключение к насосу реле давления РДМ 5, регулировка, инструкция которого не всегда понятна пользователю. В то же время устройства данного типа от бренда Jilex считаются достаточно надежными и доступными. Проблема с настройкой при желании может быть решена, если потратить немного времени на изучение работы устройства.

Какие функции выполняет устройство?

В частных домах, где водоснабжение не подключено, вопрос обеспечения водой питьевого качества решается 2 способами:

установка емкости или устройство бассейна с привозной водой;
бурение скважины на водоносный горизонт.

Подача воды в дом с помощью насоса необходимой мощности … Но величина напора воды при его работе слишком велика для подключения насосного агрегата напрямую к внутренним сетям водоснабжения. Поэтому в доме установлен промежуточный бак с мембраной — гидроаккумулятор, а необходимое давление в сети поддерживает реле давления РДМ 5. Устройство позволяет автоматизировать процесс подачи воды в автономные системы и системы водоснабжения.

Принцип действия

Устройство состоит из латунного корпуса с фитингами для подключения к водопроводной сети, пружинных клапанов и электрического реле. Снаружи элементы закрыты пластиковой крышкой. Схема работы реле давления РДМ 5 следующая:

Производитель устанавливает прибор на нижний предел давления 1,4 бар, наивысший — 2,8 бар. Когда давление в гидроаккумуляторе меньше нижнего предела, контакты реле замыкаются, и насос качает воду в промежуточный мембранный бак.
Когда давление поднимается до верхнего предела (2,8 бар), срабатывает пружинный клапан и размыкаются контакты реле. Подача воды прекращается.
Когда в доме появляется просадка воды, гидроаккумулятор начинает опустошаться, давление падает, а при достижении нижнего порога 1,4 бар контакты реле снова замыкаются и насос возобновляет работу.

Как правило, прибор РДМ 5 комплектуется готовыми насосными станциями, состоящими из помпы, бака накопителя воды и самого реле управления.Станция настроена на заводе и полностью готова к работе, осталось только подключить ее к трубе и электросети. Но готовая продукция подходит не всем по следующим причинам:

емкость аккумулятора недостаточна;
напор стандартного насоса небольшой, чтобы обеспечить подачу воды на необходимую высоту;
используется погружным погружным насосом, опускаемым в скважину.

В этих случаях автоматическая система водоснабжения должна быть собрана из отдельных элементов, и соответственно настроить реле давления, согласовав его работу с накопительным баком.Перед покупкой и подключением устройства рекомендуется изучить его технические характеристики:

Диапазон регулирования давления в водопроводе — от 1 до 4,6 бар;
диапазон температур окружающей среды — от 0 до +40 ° С;
минимальный перепад давления — 1 бар;
напряжение питания — 220 В;
Диаметр штуцера — DN 15, присоединение — G ’’.

Если какое-либо из технических характеристик реле RDM 5 вам не подходит, вам придется искать другой регулятор.Но практика показывает, что параметры этого устройства соответствуют требованиям подавляющего числа систем автономного водоснабжения.

Как настроить прибор?

Реле давления настраивается после монтажа внутренней и внешней водопроводной сети дома и подключения к электрической сети.

Соединения для наружных и внутренних трубопроводов должны быть проверены испытаниями, чтобы последующие утечки не мешали процессу регулировки.Из-за негерметичности стыков давление перед насосом или после него самопроизвольно снизится, что также повлияет на работу реле.

Перед регулировкой необходимо определить требуемый напор. Для подачи воды во все точки водозабора, расположенные на разных этажах, необходимо обеспечить необходимое давление в гидроаккумуляторе. Усилия мембраны резервуара должно быть достаточно, чтобы вытолкнуть весь объем воды на необходимую высоту и преодолеть все местные сопротивления… В домашних условиях это значение давления чаще всего определяется экспериментальным путем.

Расчет прост: 1 м высоты подъема равен 10 м горизонтального участка и соответствует давлению 0,1 бар. Учитывается самая дальняя ветка водопровода. Примерно определив необходимое давление, необходимо создать такое давление со стороны воздушной камеры гидроаккумулятора. Для этого снимаем пластиковый колпачок с золотника (обычно находится на торце бака) и прокачиваем воздушную камеру обычным автомобильным насосом, контролируя давление манометром.

Не подключая патрубок внутренней водопроводной сети, проверить работу реле совместно с помпой при заводских настройках. Заодно проверьте герметичность внешнего трубопровода.
Снимите пластиковую крышку реле, закрывающую регулировочные винты.
Большой винт регулирует верхний предел (отключение насоса), маленький винт регулирует падение давления. Отрегулируйте нижний предел так, чтобы он был на 0,2 бара больше, чем вы закачивали в гидроаккумулятор.
Чтобы получить точные значения, вам придется несколько раз настраивать, открывая краны крана и сливая воду из аккумулятора. Одновременно записывайте показания манометра при включении и выключении насоса и откорректируйте их регулировочными винтами.

В результате настроек разница между нижним и верхним пределом не должна быть менее 1 бара. Практика показывает, что оптимальный перепад давления составляет около 1,5 бар, тогда насос будет включаться не слишком часто.По окончании регулировки не спешите ставить крышку на место, проследите за системой 1 день. Могут потребоваться незначительные корректировки.

Подробная ошибка IIS 8.5 — 404.11

Ошибка HTTP 404.11 — не найдено

Модуль фильтрации запросов настроен на отклонение запроса, содержащего двойную escape-последовательность.

Наиболее вероятные причины:

Запрос содержал двойную escape-последовательность, а фильтрация запросов настроена на веб-сервере, чтобы отклонять двойные escape-последовательности.

Что можно попробовать:

Проверьте параметр configuration/system.webServer/security/requestFiltering@allowDoubleEscaping в файле applicationhost.config или web.confg.

Подробная информация об ошибке:

090 0x4

0000

Код ошибки
Модуль	RequestFilteringModule
Уведомление	BeginRequest
Обработчик	StaticFile

Запрошенный URL	http: // www.hrsd.com:80/sites/default/files/assets/documents/pdfs/epa/rehabactionplan/app%20b%20-%20pump%20station%20final%20condition%20assessment%20report.pdf
Физический путь	D: \ inetpub \ hrsd_1 \ sites \ default \ files \ assets \ documents \ pdfs \ epa \ rehabactionplan \ app% 20b% 20-% 20pump% 20station% 20final% 20condition% 20assessment% 20report.pdf
Метод входа в систему	Еще не определено
Пользователь входа в систему	Еще не определено

Дополнительная информация:

Это функция безопасности.Не изменяйте эту функцию, пока не полностью осознаете масштаб изменения. Перед изменением этого значения следует выполнить трассировку сети, чтобы убедиться, что запрос не является вредоносным. Если сервер разрешает двойные escape-последовательности, измените параметр configuration/system.webServer/security/requestFiltering@allowDoubleEscaping. Это могло быть вызвано неправильным URL-адресом, отправленным на сервер злоумышленником.

Просмотр дополнительной информации »

Лифтовая станция | Уровень | Статьи

Возникли ли у вас проблемы с текущим устройством контроля уровня подъемной станции? У Dwyer Instruments может быть только то экономичное решение, которое вам нужно.В этой статье мы рассмотрим несколько стратегий определения уровня, преимущества и недостатки каждой, а также вариант, который вы, возможно, захотите рассмотреть для своего следующего проекта.

Основные сведения о подъемной станции

В «идеальной» самотечной системе сбора сточных вод сточные воды будут стекать вниз от места происхождения в жилых или коммерческих районах к месту назначения на станцию окончательной очистки. Из-за ряда факторов, включая общее расстояние, топографию, геологию, экономику и т. Д., идеальная конструкция трубопроводов не всегда возможна. Поэтому в большинстве случаев сточные воды стекают вниз к подъемной станции, где они собираются, а затем перекачиваются на более высокую высоту, чтобы снова начать свой спуск.

Подъемные станции обычно изготавливаются из бетона или стекловолокна и включают в себя: насосы, рельсы, крышку станции, клапанную коробку, датчик уровня и панель управления. Независимо от выбранного метода конструкции датчик уровня является чрезвычайно важным компонентом, поскольку он обеспечивает обратную связь, необходимую для определения того, когда насос включается и выключается.

Поплавковые регуляторы

Это самый простой тип настройки измерения и контроля уровня, который широко используется и сегодня. Эти системы по существу состоят из ряда кабельных поплавковых реле уровня, установленных в мокром колодце, и поплавкового контроллера для включения реле пускателя двигателя. Количество требуемых поплавков будет варьироваться в зависимости от количества насосов в скважине и необходимых точек аварийной сигнализации. Как правило, для каждого насоса требуется два переключателя для включения и выключения каждого, а также один для аварийного сигнала высокого или, возможно, низкого уровня.Таким образом, в обычной дуплексной системе у вас, вероятно, будет как минимум пять переключателей. Чтобы установить точки переключения, нужно либо изменить, насколько далеко они вешают, либо установить противовесы, которые действуют как точки поворота.

Преимущества: Обычно недорогой в зависимости от количества и типов поплавков и прост в эксплуатации.

Недостатки: Эти системы не обеспечивают постоянной обратной связи для определения фактического уровня в скважине. Точки срабатывания сложно установить точно.Кроме того, поплавки могут запутаться или покрыться смазкой там, где они не сработают; таким образом, создавая нежелательные служебные вызовы.

Барботажные системы

Уровень жидкости на станции зависит от гидростатического давления, измеренного на забое скважины. Для измерения этого давления через трубу, выходящую на дно колодца, можно прокачать постоянный объем воздуха. Измеряя давление внутри этой трубки, вы можете определить уровень сточных вод. Барботажные системы состоят из барботера, установленного в мокром колодце, компрессора подачи воздуха, расходомера и реле давления или датчика давления.

Преимущество: Относительно невысокая начальная стоимость; может использоваться для непрерывного мониторинга или простого включения / выключения.

Недостаток: Расходы на техническое обслуживание и общие эксплуатационные расходы. Эти системы требуют периодической очистки барботажной трубки, которая обычно может засоряться, а механические источники воздуха изнашиваются и требуют замены.

Непрерывный мониторинг:

На муниципальном рынке определенно наблюдается тенденция к созданию более сложных систем управления, которые могут предоставлять информацию в режиме реального времени.С ужесточением экологических норм это позволяет сделать обработку более точной и эффективной, а также сокращает затраты времени на создание отчетов и устранение неисправностей. По этим причинам непрерывный мониторинг уровня подъемной станции, особенно на более крупных и критических станциях, становится все более распространенным явлением. Эти системы обычно состоят из аналогового датчика в скважине, который сигнализирует автономному контроллеру или контроллеру типа ПЛК, чтобы инициировать запуск и остановку насоса. Затем эта информация может быть передана в сеть или удаленный терминал, который будет отчитываться в центральном предприятии или системе SCADA.

Ультразвуковые преобразователи

Ультразвуковые датчики уровня обеспечивают непрерывный аналоговый выход, отражая звуковые волны от поверхности воды / сточных вод. Это бесконтактное измерение, поэтому датчик должен быть установлен где-нибудь в верхней части скважины и обычно имеет устройство преобразования сигнала или контроллер, установленный на панели.

Преимущества: Бесконтактное измерение, гибкость масштабируемого выхода.

Недостатки : Ультразвуковые датчики уровня обычно являются более дорогим вариантом и требуют большей осторожности при их установке, чтобы убедиться в отсутствии препятствий (т.е.е. трубы, кабели, стены, рельсы и т. д.) в пределах угла конуса, который будет препятствовать распространению звуковой волны. На многих подъемниках просто нет места для установки датчика и избегания этих препятствий. Затем требуется больше времени на первоначальную настройку, поскольку их выходы обычно необходимо откалибровать для каждой станции в зависимости от того, где установлен датчик. Пена и конденсат также являются проблемами для этой технологии; поскольку пена приведет к ошибочным показаниям уровня и образованию конденсата на головке датчика, сигнал может полностью исчезнуть.Наконец, большинство этих датчиков не предназначены для погружения в воду, поэтому затопленные станции могут вывести датчики из строя.

Погружные уровнемеры

Dwyer предоставляет варианты для всех ранее заявленных стратегий; но в большинстве случаев применения рекомендуют один из наших погружных уровнемеров, например серию PBLT2. Опять же, измеряя гидростатическое давление на дне мокрого колодца, вы можете определить уровень жидкости, а не измерять давление через барботерную трубку с помощью погружных датчиков уровня.Датчик давления можно поставить в точку отсчета, уронив его прямо в канализацию. Затем они будут обеспечивать непрерывный аналоговый выходной сигнал, обычно 4-20 мА, относительно фиксированного диапазона уровней. Встроенный сапун позволяет датчику автоматически компенсировать изменения барометрического давления.

Преимущества : Очень конкурентоспособная стоимость с самого начала и в эксплуатации. Подводные аппараты также просты в настройке и установке… просто вставьте их и подсоедините два провода. НЕТ поплавков, которые можно запутать, НЕТ трубок, которые можно забить, или компрессоров, которые необходимо заменить, и НЕТ проблем с пеной или конденсатом!

Недостатки: Некоторые конструкции требуют периодической очистки.Однако с новым типом чувствительной диафрагмы большого размера, таким как Dwyer PBLT2, риски засорения практически устранены.

Для получения дополнительной информации о серии PBLT2 компании Dwyer посетите нашу интерактивную информацию по адресу: http://www.dwyer-inst.com/Products/Product.cfm?Group_ID=564

% PDF-1.3 % 396 0 объект > эндобдж xref 396 99 0000000016 00000 н. 0000002331 00000 п. 0000003385 00000 н. 0000003559 00000 н. 0000003626 00000 н. 0000003715 00000 н. 0000003861 00000 н. 0000004044 00000 н. 0000004172 00000 п. 0000004280 00000 н. 0000004329 00000 н. 0000004396 00000 н. 0000004445 00000 н. 0000004512 00000 н. 0000004680 00000 н. 0000004783 00000 н. 0000004934 00000 п. 0000005064 00000 н. 0000005183 00000 п. 0000005298 00000 н. 0000005420 00000 н. 0000005572 00000 н. 0000005716 00000 н. 0000005859 00000 н. 0000005977 00000 н. 0000006136 00000 н. 0000006276 00000 н. 0000006379 00000 н. 0000006488 00000 н. 0000006623 00000 н. 0000006749 00000 н. 0000006869 00000 н. 0000006993 00000 п. 0000007176 00000 н. 0000007337 00000 н. 0000007562 00000 н. 0000007877 00000 н. 0000008004 00000 н. 0000008146 00000 п. 0000008274 00000 н. 0000008410 00000 н. 0000008540 00000 н. 0000008671 00000 н. 0000008815 00000 н. 0000008966 00000 н. 0000009150 00000 н. 0000009320 00000 п. 0000009424 00000 н. 0000009533 00000 п. 0000009671 00000 н. 0000009807 00000 н. 0000009927 00000 н. 0000010089 00000 п. 0000010196 00000 п. 0000010302 00000 п. 0000010436 00000 п. 0000010595 00000 п. 0000010732 00000 п. 0000010848 00000 п. 0000011006 00000 п. 0000011132 00000 п. 0000011301 00000 п. 0000011438 00000 п. 0000011543 00000 п. 0000011662 00000 п. 0000011783 00000 п. 0000011902 00000 п. 0000012021 00000 н. 0000012142 00000 п. 0000012259 00000 п. 0000012350 00000 п. 0000012507 00000 п. 0000012644 00000 п. 0000012772 00000 п. 0000012895 00000 п. 0000012993 00000 п. 0000013169 00000 п. 0000013280 00000 п. 0000013387 00000 п. 0000013530 00000 п. 0000013659 00000 п. 0000013762 00000 п. 0000013823 00000 п. 0000013931 00000 п. 0000014040 00000 п. 0000014150 00000 п. 0000014209 00000 п. 0000014344 00000 п. 0000014405 00000 п. 0000014525 00000 п. 0000014740 00000 п. 0000015416 00000 п. 0000015682 00000 п. 0000015904 00000 п. 0000016452 00000 п. 0000052229 00000 п. 0000077761 00000 п. 0000002500 00000 н. 0000003363 00000 н. трейлер ] >> startxref 0 %% EOF 397 0 объект > эндобдж 493 0 объект > транслировать HSkHa ~] Ftrfvm9 \ f: # A% Et ~! JL.? 2 — + # 2! 3t \ `_ /}

как и почему? Способ регулировки реле давления воды

Все больше людей выбирают жизнь в загородных коттеджах, деревенских домах и новостройках. Доказано, что городской ритм изолирует даже самого сильного человека, что напрямую влияет на эффективность его работы и даже отношений с близкими. Это понимают даже в правительстве, продвигающем Программу «Одноэтажная Россия». Но это все теория. На практике оказывается, что простой человек, решивший обустроить постоянное или временное жилье за чертой города, сталкивается с рядом нюансов, которые необходимо учитывать.Итак, живя в городе, необязательно понимать, что такое реле давления. В сельской местности, где, как правило, нет централизованного водоснабжения, без таких знаний обойтись сложно.

Где взять воду в коттедже

Далеко не все загородные дома находятся в районе центральных водопроводов. Даже наоборот — «везунчик», которому достаточно поставить трубу от основного ответвления с водой и использовать товар, значительно реже остальных.Но выход есть. А их несколько. Выбор того, как часто это будет происходить, определяется максимальной стоимостью Установка и последующая эксплуатация системы

Наиболее известные три варианта решения проблемы:

С вместительной емкостью на территории хозяйства, в которую периодически нужно заходить. приехать откуда-нибудь / принести воду для заливки. По сути, это компактный аналог водонапорной башни. Сама бочка установлена на высоте, чтобы из нее вытекала вода, стоит только открыть кран.Недостатков у такого решения больше, чем преимуществ.

Классический способ — колодцем и ведром (иногда с качалкой). Надежность 100%, но об удобстве говорить не приходится. Стоит ли напоминать, что для наполнения маленькой ванны понадобится 14 ходунков до колодца с ведром?

Путем монтажа насосной станции, которая автоматически собирает воду из колодца или колодца и при необходимости подает ее потребителю. Это дает возможность по водопроводу организовать привычную городскую жизнь в деревенском доме.В этой статье мы рассмотрим этот частный случай. Также объясните, что такое реле давления насосной станции и укажете его роль в обеспечении работы домашнего водопровода.

Индивидуальное водоснабжение

Насосная станция — это устройство, предназначенное для закачки воды из внешнего источника и создания и поддержания необходимого давления в системе водоподготовки дома. Конструктивно это набор заведомо взаимосвязанных компонентов, каждый из которых выполняет свою функцию.Например, реле реле давления контролирует давление давления, фактически полностью контролируя работу всей системы. Кроме того, при сбоях в работе этого элемента или неправильной настройке может выйти из строя накопительный мембранный бак, а это значительные затраты на восстановление.

Что такое насосная станция

В состав данного устройства входят:

Электронасос, перекачивающий воду от внешнего источника. В зависимости от способа реализации схемы она может быть погружной, постоянно под водой, а также внешней поверхности.

Предотвращение попадания воды в водоподготовку.

Реле давления, контролирующее давление путем включения / выключения насоса.

Бак-гидроаккумулятор для накопления и выдачи воды.

Система обвязки, состоящая из вспомогательных элементов (трубы, пятиходовой фитинг, фильтр).

Принцип работы

Прежде чем объяснять, как устроено реле давления насосной станции, стоит хотя бы в общих чертах рассказать о работе системы индивидуального домашнего водоснабжения.Внутри гидроаккумулятора находится емкость в виде груши из модифицированной пищевой резины, а между ней и стенками емкости впрыскивается. Насос закачивает воду в «грушу», она расширяется и сжимает внешний слой воздуха, который начинает давить на стенки. Регулировка реле давления насосной станции позволяет владельцу системы установить предел наполнения бака и, как следствие, момент отключения насоса, контролируя величину манометра.

Обратно в колодец вода не уйдет, так как это мешает подпружиненному клапану. Стоит открыть кран в любой точке водозабора — и вода из груши хлынет по системе, а начальное давление будет равно значению. По мере расходования воды давление будет падать, и при достижении нижнего порога, который отображается в реле, насос включится, и цикл повторится.

Правильная установка

Как мы уже указывали, важнейший элемент такой системы водоснабжения — реле давления насосной станции.Его подключение осуществляется между выходом из гидроаккумулятора и обратным клапаном на трубопроводе. Хотя в целях экономии все сплиттеры можно собирать независимо из отдельных компонентов, мы рекомендуем приобрести пятиходовой фитинг, который обеспечивает резьбу под всеми основными деталями, включая манометр. Важно не перепутать порядок обратного клапана и штуцера, иначе регулировка реле давления насосной станции будет невозможна.При использовании стандартных компонентов такая ошибка сводится к минимуму.

Реле давления напорной станции

В конструкции станций индивидуального водоснабжения в качестве регулятора пределов давления используется РМ-5 или его зарубежный аналог, полностью совместимый по выходам. Однако возможны изменения во внутреннем устройстве и, как следствие, неисправность реле давления насосной станции также разная, хотя они могут быть собраны в группы подобия.

Внутри каждой модели (RD5 или RM5) находится металлическая подвижная пластина (платформа), на которую сжимают две пружины с противоположных сторон.Кроме того, на него косвенно давит вода, перекачиваемая в грушу. Вращая зажимную гайку соответствующего пружинного блока, вы можете увеличивать или уменьшать пределы срабатывания. Пружины, кажется, «помогают» (или мешают) давлению воды сдвинуть пластину. Механизм устроен таким образом, что при перемещении платформы замыкаются или размыкаются несколько групп электрических контактов.

То есть сама схема работает так:

Насос закачивал воду в гидроаккумулятор.Питание двигателя осуществляется через замкнутые контакты в реле давления.

Давление воды в баке растет, при достижении определенного значения, установленного вершинами верхнего предела в РД-5, срабатывает механизм и выключается дискретный электрочашник — включается насос выключенный. Обратно в колодец Жидкость не выходит благодаря клапану.

При выборе воды груша пуста, давление в системе падает и срабатывает нижняя ограничительная пружина в реле, замыкающем контакты на насосе.Цикл повторяется.

Настроить реле РМ-5

Внешне это небольшая пластиковая коробочка, с нижней стороны которой металлическое основание с осажденной гайкой, устройство которой аналогично «американке». С его помощью прибор прикручивается к выходу пятиходового фитинга. Регулировка реле давления заключается в закручивании двух гаек. Более крупный находится на верхней части металлической пластины и обозначается буквой «P». Он отвечает за верхнее значение давления, при котором контакты размыкаются и выключают мотор насоса.Гайка меньшего размера обозначается как «Δp» и косвенно указывает на меньшее значение при достижении электрической цепи. Выполняя настройку, очень важно понимать, что Delta R, в отличие от «P», не выставляет нижний предел, а регулирует разницу между давлением отключения и включения.

Отрегулируйте верхний предел выключения насоса

Предварительным условием для правильной настройки является проверка давления воздуха в баке гидроаккумулятора. Обычно это около 1.5 атмосфер. Чем он выше, тем меньше вода покрывает емкость, но тогда будет больше среднее давление напора. Представьте, что при полностью пустой емкости имеется 1 атм. Это допустимо. Если меньше, то нужно использовать помпу.

После этого необходимо подать питание на цепи (понимается, что все собрано, а краны на водной основе закрыты) — включится насос, начнется откачка воды в емкости. Далее нужно следить за движением стрелки на манометре.При достижении какого-то значения реле сработает и двигатель выключится. После этого, немного повернув гайку P, можно уменьшить или увеличить границу отключения. Стрелки рядом с обозначением на табличке указывают направление (+ или -). Не следует слишком усердствовать, так как каждая модель гидроаккумулятора рассчитана на свое допустимое количество воды, превышения которого быть не должно. Предварительно замеренный, позволяет рассчитать объем скопившейся жидкости: если отключение произошло при 4 атм, а в воздушном слое 1 атм, то забил в бак 3 атм (около 30 литров).Конечно, полного возврата не происходит, поэтому собственник менее доступен.

Отрегулируйте нижний предел

После отключения цепи по верхнему пределу кран открывается и следит за манометром. Значение, при котором включается насос, только нижняя граница. Если он большой, то вращая гайку «ΔP», можно увеличить или уменьшить. В любом случае оставшееся давление не должно быть ниже 0,9 атм.

Несколько нюансов

Важное правило, позволяющее продлить время работы резиновой емкости, гласит: давление в воздушной прослойке не должно превышать более 10% нижнего предела включения насоса.Иначе удастся набрать больше воды и снизить частоту запуска двигателя, но груша будет блекнуть в разные стороны, уменьшая свой ресурс.

Если насос не выключается при регулировке верхнего значения, а стрелки манометра замирают на каком-то числе, то это означает, что нет мощности насоса для загрузки в выставленные пределы. Необходимо прервать подачу питания и, немного уменьшив «р», повторить тест, предварительно разобрав скопившуюся воду.

Ремонт напорной напорной насосной станции хоть и возможен, но это временное средство. Поскольку этот элемент фактически защищает насос от перегрузки, а грушу — от повреждений, лучше приобрести новое реле. Исключение составляет только текущее обслуживание, при котором внутренние топливные детали смазываются для уменьшения сопротивления и более точного срабатывания.

Представьте, что для того, чтобы добыть воду на даче, можно просто открыть кран. При чем не нужны ведра для наполнения емкостей при элементарных гигиенических процедурах, приготовлении пищи, уборке.Для этого нужно просто установить насосное оборудование с датчиком давления, но прежде чем разбираться с его устройством, согласны?

Наша статья в тонких деталях познакомит вас с реле давления для насосной станции. Вы узнаете, как работает устройство, как оно активируется и останавливает прокачку. Подробно описываем востребованные варианты датчиков давления и способы их регулировки.

В материале перечислены технологические нюансы и способы настройки реле. Приведенная выше информация прекрасно дополняет полезные схемы, фото и видео приложения.

Малые габариты Устройство относится к группе автоматики, обслуживающей насосное оборудование. Его функционал возможен только в связке с гидроаккумулятором.

Несмотря на свои небольшие размеры, реле выполняет ряд важных функций:

позволяет всем устройствам работать в заданном режиме;
чутко реагирует на изменение порогов включения / выключения;
активирует и останавливает работу насоса при выходе за критические значения.

Проще говоря, он регулирует автоматический процесс перекачки воды в автономных схемах водоснабжения с мембранным баком. Регулировка производится при переключении электрических цепей при достижении в системе двух параметров давления, принимаемых за верхний и нижний предел.

Реле давления — это оборудование, которое используется для поддержания заданных показателей давления на насосном оборудовании и в магистрали, к которой оно подключено. Что такое реле давления для помпы, как выбрать, установить? Вы можете узнать ответы на эти вопросы из этой статьи.

В конструкции предусмотрено наличие датчиков и контроллеров, выполняющих роль чувствительных элементов. Они измеряют показания контролируемого параметра, после чего преобразуются в удобный вид для обработки и передаются на реле. Реле на основе этой информации выполняет запрограммированные операции и восстанавливает стандартную работу системы.

Назначение

Реле давления воды для насоса (схема подключения представлена ниже) служит для автоматизации процедуры сохранения заданных параметров.Что делает это устройство востребованным во всех системах, которые предусматривают управление процессами, связанными с регулированием, в закрытых системах показателей.

Классификация

На сегодняшний день реле давления классифицируется по следующим показателям:

Предельные уровни измерения и контроля.
Наличие дополнительных контактов.
Способ установки.
Степень защиты.
Тип и входной уровень.
Тип питания (внешний или автономный).

Особенности конструкции

Реле давления воды для насоса (схема подключения приведена ниже) — электронно-механическое оборудование, производящее отключение и запуск насосного агрегата при определенных значениях давления в водопроводной сети.

Устройства разных производителей конструктивно схожи, отличия заключаются лишь в незначительных деталях. Отключение и питание насосного агрегата осуществляется размыканием и замыканием контактной группы — основного элемента реле.Также в оснащение входят две пружины и поршень с мембраной.

После подключения к специальному адаптеру станция начинает воздействовать на мембрану, которая, в свою очередь, воздействует на поршень, подключенный к контактной группе.

На контактную группу с противоположной стороны действует большая пружина, сжатие которой регулируется с помощью соответствующей гайки. Если из-за забора воды в водопроводе давление падает, пружина преодолевает со стороны выступ поршня, и контактная группа замыкается, осуществляя подачу питания на насос.

При повышении давления в трубопроводе поршень будет производить постепенное перемещение платформы с контактами, преодолевая противодействие пружин. Однако контакты размыкаются не сразу, это происходит только в результате перемещения на определенное расстояние, зависящее от степени сжатия маленькой пружины. Подобно большой пружине, он посажен на стержень с гайкой. В результате размыкания контактов насосный агрегат отключается.

Принцип работы станции

Система водоснабжения автоматически осуществляет подачу воды на кран под определенным давлением.В конструкцию станции входят: гидроаккумулятор, насос и насос. Схема подключения подразумевает нагнетание жидкости, которая движется по трубопроводу и попадает в гидроакумулятор, который является своеобразным резервуаром для накопления жидкости.

Внутри гидроаккумулятора расположена мембрана, которая при течении жидкости сжимает воздух и увеличивается в размерах. После этого при открытии крана из него начинает вытекать вода с определенным давлением, при закрытии движение воды прекращается.

В этот момент давление становится меньше установленного параметра, реле автоматически приводит в действие насос, и вода снова начинает поступать в резервуар. Он поступает до тех пор, пока не сработает ограничитель наполнения и насос не остановится с помощью реле.

Реле давления воды для насоса: схема подключения, принцип работы

Реле представляет собой блок с пружинами, которые отвечают за размеры максимального и минимального значений давления жидкости. Пружинный тюнинг осуществляется с помощью специальных гаек.

Вода подается на мембрану, и когда она падает до минимального значения, пружина ослабляется. Когда максимальное давление мембраны преодолевает сопротивление пружины. Такое поведение мембраны вызывает либо включение, либо отключение воды. То есть в результате удара мембраны о пружину под крышкой корпуса контакты замыкаются или размываются.

Как только уровень жидкости достигает минимального значения, электрическая цепь замыкается, напряжение на насос, который начинает работать.

Насосное оборудование перекачивается до максимального уровня воды, после чего электрическая цепь замыкается, подача напряжения прекращается и установка прекращает работу.

Подключение

Рассмотрим, как подключить реле давления (см. См. Ниже). Блоки данных для подключения воды предусматривает нестандартный ввод. Реле бытового типа, как правило, четырехзвенного входа, профессиональные устройства могут поставляться с входом большего размера. По этой причине в первую очередь желательно позаботиться об адаптере.

До определенного времени при изготовлении насосного оборудования использовалась стандартная деталь, получившая название «Елка». Этот переходник представляет собой латунный отрезок трубопровода размером 100-120 мм и диаметром 25 мм. Один конец своим концом соединяется с входным патрубком насоса. Выходы на адаптере — это краны для подключения водопровода, реле давления и другого оборудования.

Сейчас все выглядит несколько сложнее. В современных насосных агрегатах реле вкручивается непосредственно в оборудование или в местах, на первый взгляд наименее подходящих для этого.

В первую очередь насос подключается к источнику воды, после — к источнику питания. Наладка и настройка — это уже заключительный, третий этап работы.

Необходимость регулировки

Регулировка реле давления для насоса (как его настроить, будет рассмотрено ниже) может потребоваться по следующим причинам:

Если заводские настройки не устраивают по какой-либо причине.
Если сборка производится на месте ее установки.

Регулировка своими руками

Если по каким-либо причинам вам не подошли заводские настройки, подключение и регулировка реле давления воды производится самостоятельно.Для этого потребуется отвертка или гаечный ключ. Также понадобится ключ для закручивания (откручивания) гаек регуляторов. Не забывайте, что когда в состав станции входят комплектующие, товар лишается гарантии. Если результатом неисправности послужила неверная схема погружного насоса, подключение в целом было неправильным, все это не является уважительной причиной для производителя.

Пусковая установка должна начинаться с реле напряжения. После этого крышка, закрывающая реле, снимается, и производится регулировка по желанию, например, для увеличения давления, измерения или уменьшения диапазона срабатывания.

Снижение или повышение давления

Исходя из вышеизложенного, для уменьшения или увеличения давления без изменения диапазона, в котором срабатывает реле, необходимо только открутить или открутить гайку на большом регуляторе.

Изменение диапазона срабатывания

Если вас устраивает, например, нижний порог срабатывания, и необходимо только увеличить или уменьшить верхний порог, то используется регулятор меньшего размера.

В процессе затягивания гайки этого регулятора верхний порог будет увеличиваться, не изменяя нижний.При ослаблении процесс будет происходить с точностью до противоположной, то есть разница между ними будет увеличиваться или уменьшаться.

После регулировки напряжение включается, манометр показывает момент выключения насоса (верхнее давление).

Бывает, что значение момента включения и диапазон срабатывания не подходят, то в этом случае регулировку нужно производить большим регулятором, а потом и меньшим, отслеживая процесс по манометру.

Реле давления для водяного насоса: подключение, цена, отзывы

По отзывам потребителей большей популярностью пользуется реле Danfoss Danfoss, диапазон его давления составляет 0,2-8 бар. Стоимость такого оборудования около 3000 рублей. Устройство ОТ немецкого производителя Grundfos с аналогичными характеристиками стоит уже 4500 рублей. Итальянское оборудование ITALTECNICA со стандартными настройками обойдется примерно в 500 рублей.

Отечественные устройства фирмы «Джилекс» практически идентичны итальянским, но их стоимость около 300 рублей.Таким образом, продукция отечественного производства оказывается существенно дешевле, а по своим характеристикам практически не уступает западным образцам.

Теперь вы знаете, как выглядит схема подключения реле давления, как правильно его подключить, больше не вызовет у вас особых вопросов.

Под насосной станцией (в бытовом масштабе, конечно) принято понимать совокупность взаимосвязанного между собой оборудования, предназначенного для решения общей задачи — бесперебойной поддержки дома водой.Такую станцию можно приобрести сразу в компактном виде, собранном или смонтированном из отдельных узлов — при условии, что принцип ее устройства, настройки и работы не меняется. В любом случае система создается и настраивается таким образом, чтобы ее работа шла в автоматическом режиме, чтобы свести к минимуму необходимость вмешательства хоста. Понятно, что в этом случае в приоритете будут вопросы экономии, удобства для владельцев жилья, максимальной прочности оборудования.

При сборке то ли на заводе, то ли при самостоятельном монтаже Из отдельных деталей, устройств и узлов настраивается насосная станция.Но даже если он куплен готовым, знать о принципах и порядке его настройки — никогда не помешает. Заводские установки не всегда подходят для реальных условий эксплуатации. Кроме того, и сами эти условия могут измениться, что необходимо будет перенастроить. И наконец, любое оборудование может выйти из строя. То есть после ремонта или замены отдельных узлов проблема регулировки снова может встать во всей остроте. И если хозяин умеет сам справиться с этой задачей — ему не придется тратиться на вызов мастера.

Тем более что настройка станции не такая уж и сложная.

Что нужно знать об общем устройстве и принципе работы насосной станции

В магазинах покупателям предлагаются готовые комплексы, которые называются — насосные станции. На их примере удобнее изучить структуру этой системы, так как все узлы максимально компактны. И при этом принцип организации останется без особых изменений, даже если вы приобретете все устройства по отдельности и самостоятельно настроите аналогичную установку с необходимыми параметрами.

Посмотрим:

Понятно, что основным инструментом станции будет насос (поз. 1), качающий воду от источника и передающий ее дальше к точкам потребления. Насос может быть поверхностным, самовсасывающим, как на иллюстрации, или — все зависит от типа источника, его расположения и глубины.

Вторым, не менее важным элементом станции обязательно является бак-гидроаккумулятор (поз. 2). Имеет особую конструкцию, разделенную на воздушную и водяную камеры, способна аккумулировать запас воды под определенным давлением и при необходимости подавать ее в точке забора воды даже без включения насоса.Способствует минимизации вкраплений станции, поддерживая равномерное давление в водопроводе. С его помощью эксплуатация домашней системы водоснабжения становится максимально комфортной, безопасной и экономичной.

Гидроаккумулятор в системе автономного водоснабжения
При всей незавершенности конструкции таких резервуаров их значение в системе автономного водоснабжения частного дома чрезвычайно велико. Как они устроены, какие функции на них накладываются, как рассчитываются их основные параметры — в отдельной подробной статье нашего портала.

Эти два основных устройства станции обязательно имеют прямое гидравлическое соединение. Это может быть короткий отрезок трубы или даже армированная гибкая подводка (как на иллюстрации), если станция компактная, или длинная труба, если, например, используется погружной насос. Но в любом случае насос имеет возможность перекачивать воду прямо в водяной отсек гидроаккумулятора.

Для такого гидравлического соединения используются специальные переходники или фитинги.Очень часто используется фитинг Pythyoded (поз. 3), позволяющий без проблем подключить всю гидравлику (3 выхода), измерительный прибор и автоматику (еще 2 выхода соответственно).

Насос перекачивается через всасывающий патрубок (поз. 4), а передается в патрубки водопровода через один из выводов (поз. 5) вышеупомянутого

Манометр

(поз. 6) также необходим при настройке системы и для визуального контроля правильности ее работы в процессе эксплуатации.

Силовой насос организован через распределительную коробку (поз. 7). Но станция не станет такой без автоматического блока, отвечающего за своевременное включение и выключение без вмешательства человека, то есть только по установленным настройкам давления в системе. Роль автоматики доверена (поз. 8). Именно его правильная настройка и становится главным «камнем преткновения». То есть силовые кабели перед тем, как попасть в распределительную коробку самого насоса, сначала проходят через это реле.

Это был образец насосной станции компактной компоновки.Но не всегда для конкретных условий эксплуатации характеристик таких готовых комплексов хватает. Поэтому насосную станцию очень часто собирают независимо от отдельных приборов. При этом принципиальная схема практически не меняется.

Ниже представлена, так сказать, блок-схема аналогичной станции.

Нумерация основных элементов системы сохранена по аналогии с последней схемой — так устройство легче разобраться.Толстые синие стрелки показывают гидравлические соединения с направлением движения воды. Зеленый пунктир — подключение к Pythyoded Fuchery (манометр вкручивается в резьбовое сопло G ¼, а реле давления реле давления прикручивается к резьбовому штуцеру G. Линия питания от источника 220 В до насоса проходит через реле давления, где автоматически производится Включение и выключение станции.

Теперь в общих чертах о том, как все это работает.

При настройке станции в первую очередь создается определенное избыточное давление в воздушной камере гидроаккумулятора.Это позволяет Баку работать именно так, как от него ожидается, — и накапливать определенный запас воды, и поддерживать устойчивое давление в системе.

Величина этого давления, а также остальные индикаторы давления будут описаны более подробно чуть ниже.

Реле давления настроено на нижний (включение насоса) и верхнее (выключение) пороги. То есть вся работа насоса ограничена определенным диапазоном давлений. При этом нижний порог обязательно должен быть выше давления предварительной откачки воздушной камеры авиакумулятора.И заодно — выполнить требования по оплате труда за нормальную работу всей сантехники и подключенной бытовой техники.
При включении насоса он начинает закачивать воду в систему. Если все водопроводные краны закрыты, значит, гидроаккумулятор наполняется. Его водяная камера увеличивается увеличивается, то есть соответственно уменьшается воздух. Что приводит из-за сжимаемости газа к увеличению общего давления в системе. Реле давления «отслеживает» текущие показатели, а при достижении установленной верхней границы — должно сработать по цепи питания насоса.Система переходит в режим «Ожидания»
Если сейчас открыть где-нибудь водозаборный кран (условно, как это может быть любой сантехнический прибор), то вода пойдет под установленным в системе давлением. Если расход воды не особо значительный, и не приводит к снижению давления в системе до нижней линии, то включения помпы не происходит. То есть расходуется только тот запас, который накопился в накопительном баке.
Понятно, что по мере того, как вода потребляет воду, водяная камера гидроаккумулятора начинает уменьшаться, соответственно, падает давление.Если требуется значительный расход, а давление снижается до минимально допустимого, то есть до установленного нижнего порога, срабатывает реле для запуска насоса. И насосное оборудование будет работать до тех пор, пока в системе не стабилизируется давление на установленном верхнем пределе. То есть при включении насоса всегда стремится к полной «загрузке под струну» системы, даже если ее включение, например, спровоцировано даже наполнением двухлитрового чайника, но при этом давлением в баке наконец-то дошли до нижнего порога.

Такая цикличность в работе позволяет минимизировать количество запусков помпы, но в любой момент иметь нужный напор воды на сантехнические устройства.

Какие значения давления используются для настройки системы

Понятно, что для правильной настройки насосной станции необходимо хотя бы запустить, чтобы знать, по каким параметрам рабочего давления эта настройка будет осуществляться.

А для настройки необходимо определить три значения давления:

РП — давление предварительной откачки самолета самолет самолета;
Pmin. — минимальное давление воды в системе, то есть порог запуска насосного оборудования.
Pмакс. — Максимальное давление воды в системе, то есть срабатывает порог отключения помпы.

Кстати, показатели давления довольно тесно связаны с объемом гидроаккумулятора.

Понятно, что чем больше объем резервуара, тем более значительный запас воды можно разместить. И тем меньше будет включаться насос для пополнения гидроаккумулятора.

При этом и сама система может быть настроена на различные показатели давления. Итак, при увеличении ΔР. , то есть разница между нижним порогом ( Pmin. ) и верхним ( Pmax. ), увеличивает создаваемую подачу воды.

Это хорошо показано в следующей таблице.

В левом столбце таблицы — нормативные объемы гидроаккумуляторов. Первые три строки — это, соответственно, указатели давления (в барах или технических атмосферах).Остальная часть массива данных — это запас воды, созданный в гидроаккумуляторе.

RP (BAR)	0,8	0,8	1,3	1,3	1,8	1,8	2,3	2,3	2,8	2,8	4,0
Rmin (бар)	1,0	1,0	1,5	1,5	2,0	2,0	2.5	2,5	3,0	3,0	5,0
PMAX (BAR)	2,0	2,5	2,5	3,0	2,5	4,0	4,0	5,0	5,0	8,0	10,0
Объем бака (л)
19	5,7	7.3	5,0	6,6	2,5	7,1	5,4	7,5	6.O.	8,1	8,4
24	7,2	9,3	6,3	8,3	3,2	9,0	6,8	9,4	7,6	10,2	10,6
50	15.0	19,3	13,1	17,2	6,7	18,7	14,1	19,7	15,8	21,3	22,0
60	18,0	23,1	15,8	20,8	8,0	22,4	17,0	23,6	19,0	25,6	23,4
80	24.0	30,9	21,0	27,6	10,7	29,9	22,7	31,4	25,3	34,1	35,1
100	30,0	38,6	26,3	34,5	13,3	37,3	28,3	39,9	31,7	42,7	43,9
200	60.0	77,1	52,6	69,0	26,7	74,7	56,6	78,6	63,3	85,3	87,9
300	90,0	115,7	78,9	103,5	40,0	112,0	84,7	117,7	95,0	128,0	131,8
500	150.0	192,9	131,4	172,5	66,7	186,7	141,4	196,4	158,3	213,3	219,7
750	22,0	289,3	197,1	258,8	100,0	280,0	212,1	294,6	237,5	320,0	329,5
1000	300U0.	385,7	262,9	345,0	133,3	373,0	282,9	392,9	316,7	426,7	439,4

Казалось бы, разница плохая — сделайте себе разницу ΔР. Еще и под рукой всегда большой запас воды, да еще и под сильным напором! ..

Впрочем, во всем нужно все, и в этом вопросе тоже. Чуть ниже будет объяснено, почему.

Гидроаккумулятор давления, давления, давления — RP

В этом вопросе может быть несколько подходов.

Иногда гидроаккумуляторы для автономной системы водоснабжения идут уже от установки с установленным в воздушной камере давлением газа (как правило — 1,5 атмосферы). При этом производитель рекомендует не менять его. Дальше — все просто, но контролировать уровень давления манометром перед настройкой системы все же нужно.

Другим способом определения давления считается принцип увеличения гиростатического давления в точке гидроаккумулятора на 0,5 атмосферы. Ну и сама гидростатика — это превышение в метрах гидроаккумулятора над зеркалом воды в источнике (колодце), деленное на 10 (исходя из того, что 1 метр водяного столба равен 0,1 атмосфере).

Например, водозабор делается с глубины 8 метров (считается с поверхности воды).Итак, гидростатическое давление составит 0,8 атмосферы. Ну и рекомендуемый RP = 0,8 + 0,5 = 1,3 атмосферы.

Напоследок еще одно важнейшее правило. Если давление перед насосом не измеряется, оно не должно быть больше или даже равняться минимальному давлению в системе. Обычно исходят из этого соотношения:

РП =. Pmin — 0,2 Атмосфера (БАР).

Значит отбить от ПМИН ?

Да, наверное, это будет самый правильный вариант.Поэтому в следующем подразделе мы рассмотрим более подробно, как бороться с Pmin. .

Минимальный уровень давления воды в системе — Pmin.

Если автономная система водоснабжения задумывается, то наверняка с расчетом, что в любой момент и в любой точке будет давление, достаточное для правильной работы любых сантехнических приборов и бытовых приборов, подключенных к воде.

Недостаточно выкладываться из всех сил и вложенных средств, если вода будет идти из миксеров тонкого плетения, не позволяя мыть или мыть посуду.Слабое давление часто не дает работать газовые колонки, не отображает стиральную или посудомоечную машину, бывает, отображаются коды ошибок. Прием души превратится в мучения, не говоря уже об упущенных возможностях более «хитрой» сантехники, например, оснащенной гидромассажем.

В итоге приходим к тому, что минимальное давление в системе Pmin. там, где запускается насос, должны быть установлены не менее оптимальных параметров для сантехники и бытовой техники.

Для вполне нормальной работы большинству сантехнических устройств достаточно давления в 1 атмосферу, причем, с солидным запасом. Но могут быть исключения. В любом случае при планировании его системы необходимо будет уточнить паспортные характеристики всех его устройств, подключенных к водопроводу.

Но это еще не все. Нельзя не учитывать и потери давления в трубах, проложенных от насосной станции (точнее ее гидроаккумулятора) до точек потребления.

В прошлый раз выяснили причину, по которой насосная станция не выключается после закрытия крана. Оказывается, необходимо настроить реле так, чтобы при попадании определенной воды в воду размыкалась электрическая цепь, и насосная станция прекращала работу. Подробно описано. Итак, разберем, как правильно настроить реле давления насосной станции.

Реле давления — это механизм, который будет включать и выключать насос в соответствии с давлением в системе водоснабжения.Большинство реле, которые мы используем в повседневной жизни, настроены на работу в диапазоне от 40 до 60 фунтов на квадратный дюйм или от 2,7 до 4,1 бар. Это означает, что реле давления включает насос, когда давление воды падает до 2,7 бар, и выключается, когда давление воды достигает 4,1 бар. Реле можно приобрести с различными заводскими настройками, такими как 20-40, 30-50, 40-60 PSI, что не мешает легко регулировать работу.

Как я сказал ранее, заводская настройка — это дифференциал в 20 фунтов на кв. Дюйм или 1,4 бара, это стандартно и рекомендуется.Этого вполне достаточно, перепад давления при использовании воды не будет заметен. Это условие особенно актуально для тех, у кого в доме проточный обогреватель, газовый или электрический.

Как настроить реле давления. Первая подготовка.

Отключить насосную станцию от сети. Да-да, я совершенно серьезно. Об этом часто забывают. Здравый смысл говорит, что это вполне логично, но почему-то не всегда преобладает.

Определите необходимое значение минимального давления насосной станции. Здесь, в первую очередь, следует руководствоваться своими потребностями и комфортом. У меня реле настроено так, что помпа включается при падении давления до 2,5 бар, а выключается при 3,9 бар. Такие индикаторы вполне удобны. Если задать значение более 4 бар, насос отключится не полностью, а менее 2,5 бар и не требуется, т.к. рабочее давление от 2,9 до 3,7 бар.

Отрегулируйте давление в гидроаккумуляторе на 0,2 бара ниже минимального значения давления. Не забудьте предварительно слить воду из бака. Для этого откройте кран (смеситель) и дождитесь, пока вода не перестанет течь.

На задней стенке гидравлика расположен пневмоклиппан, который закрывается пластиковой крышкой. Откручиваем эту крышку и качаем воздух обычным велосипедным или автомобильным насосом. В моем примере это должно быть 2,3 бара. Есть еще один способ определения давления в гидроаккумуляторе. Для этого показатель запуска насосной станции умножьте на 0.9 (2,5 * 0,9 = 2,25).

Как настроить реле давления. Отрегулируйте пружины.

Вариант 1. Отрегулируйте большую пружину. Почему именно большой, а не маленький? Маленькая пружина (цифра 1 на фото ниже) дифференциальная, она регулирует разницу в значении давления, при котором насосная станция будет запускаться и останавливаться. От заводской настройки в 20 фунтов на квадратный дюйм. Но если нужна другая разница, поворачивая гайку по часовой стрелке, дифференциал увеличится, а против часовой стрелки уменьшится.

Итак, на фото вы видите главную или большую центральную (No.2) и пружину меньшего размера слева (№ 1). Большая центральная пружина будет регулировать как выключение, так и включение насосной станции. Если повернуть гайку по часовой стрелке, это увеличит значение давления запуска. Давление останова давления насосной станции изменится автоматически, так как перепад давления не изменится. Если повернуть гайку против часовой стрелки, уменьшится и индикатор отключения, и включение. Например, если реле настроено на 30–50 фунтов на квадратный дюйм, и вы задерживаете большую пружину на три с половиной оборота, реле будет работать при давлении 40–60 фунтов на квадратный дюйм.

Вариант 2. Затяните гайку № 1, чтобы уменьшить показатель давления источника питания, тем самым изменив перепад давления. Затяните гайку № 2 для увеличения насосной станции, остановив насосную станцию. Соответственно, если нам нужны противоположные показатели, то разворачиваем в обратную сторону.

Заключение.

Не забудьте внимательно осмотреть реле. Следите, чтобы провода реле никуда не двигались, не окислялись, хорошо изолированы.
