Как настроить микрометр на ноль и как ухаживать за прибором
Главная » Электроника » Инструменты
ИнструментыНа чтение 3 мин Опубликовано
Микрометр относится к группе микрометрических инструментов, выполненных на сочетании винтовой пары «винт – гайка». Чтобы определить линейную величину, придётся просуммировать значения шкалы стебля и барабана.
@i.ytimg.comПеред работой обязательно следует провести калибровку прибора. Делается это двумя способами:
- соединив измерительные губки между собой микрометрическим стержнем;
- зажав между гладкими поверхностями фиксированный мерный шаблон.
Если заметили несоответствие, знайте: прибор требует регулировки.
Содержание
- Как настроить микрометр
- Очистка поверхности
- Проверка жёсткости крепления
- Настройка на ноль
- Как проводить измерения
- Как ухаживать за прибором
Как настроить микрометр
Настройка производится в такой последовательности:
- Убедитесь, что пятка и стебель закреплены жёстко.
- Проверьте, совпадают ли нулевые показания. Для этого соедините рабочие поверхности пятки и микрометрического винта, сделав 3-5 поворотов трещоткой.
При правильной настройке прибор должен показывать 0,00.
Очистка поверхности
Позаботьтесь о чистоте микрометра. Протрите его мягкой салфеткой, удалите остатки деталей от предыдущих измерений.
Зажмите между рабочими поверхностями листок бумаги. И пока трещотка не начнёт поворачиваться, протяните его несколько раз. Следите за тем, чтобы лист не порвался.
Ни в коем случае нельзя применять шлифовальную шкурку или наждачный круг для очистки.
Проверка жёсткости крепления
Убедитесь, всё ли нормально с измерительным прибором:
- нет трещин и сколов на скобе;
- крепления основного узла (пятки) не болтаются, отсутствует люфт;
- барабан вращается плавно без проворачиваний;
- крепёжный винт не прокручивается, жёстко удерживает стебель;
- фиксация на нуль составляет не более 5 щелчков.
Использование микрометров в измерительных устройствах было известно ещё в ХVI веке. Впервые патент на него, как на отдельный прибор, был выдан во Франции.
Настройка на ноль
После проведения ряда замеров датчик необходимо проверить на точность. Бывает, что риска «0» на горизонтальной шкале не совпадает с соответствующим показателем на круговой. В этом случае придётся произвести регулировку:
- поджать между собой губки трещоткой до прокручивания;
- ослабить зажим горизонтальной втулки ключом или отвёрткой;
- совместить «0» на шкалах;
- зафиксировать изменения;
- разжать губки гайкой цилиндра и вновь сжать.
При совпадении «0» регулировка окончена. Если нет, придётся повторить весь цикл по новой.
Как проводить измерения
Процесс необходимо выполнять очень аккуратно. Трещотку использовать не более чем на пять щелчков.
Порядок измерения:
- проверить совпадение нулевых отметок или использовать шаблон;
- развести губки чуть больше величины замера;
- совместить поверхности, фиксируя деталь между ними;
- поджать с помощью винта барабана;
- дополнительно воспользоваться трещоткой примерно до трёх щелчков;
- снять показания шкал.
Метал на наконечниках микрометра из легированной стали, жёсткий. Поэтому подогнать параметры под точный размер не получится, деталь может деформироваться.
Как ухаживать за прибором
Правильный уход за инструментом, условия его хранения и применения непосредственно сказываются на точности измерений.
Необходимо соблюдать следующие правила:
- все подвижные части смазывать машинным маслом, техническим вазелином, солидолом;
- хранить в предназначенной для него упаковке;
- находиться он должен в помещении с низкой влажностью, чтобы не случилось коррозии;
- не допускать ударов и падений.
В зависимости от назначения, видов этого инструмента насчитывается много. В быту чаще всего используют гладкий микрон. Им, в отличие от штангенциркуля, проводятся более точные измерения плоских деталей, обмоточных кабелей и др.
Зная все нюансы настройки микрометра, вы без труда проведёте нужные замеры.
Как пользоваться микрометром — РИНКОМ
Как пользоваться микрометром — РИНКОМГлавная
Статьи
Как пользоваться микрометром Как пользоваться микрометром
11 октября 2018
Гирин Кирилл
Микрометрами измеряют размеры деталей с точностью до десятых и сотых долей миллиметра. По виду инструмент напоминает штангенциркуль. Но от него микрометр отличается универсальностью и повышенной точностью.
Со стороны кажется, что это очень сложный прибор. Но это только на первый взгляд.
Пользоваться различными типами микрометров может научиться каждый. Расскажем об этом в данной статье.
измерить
В материале:
- Устройство и принцип работы типового микрометра
- Как пользоваться типовыми, электронными и рычажными микрометрами (инструкция)
- Какие бывают микрометры
- Виды микрометров по области применения
- Гладкие микрометры
- Микрометры-нутромеры
- Микрометры для горячего проката
- Микрометры для измерения расстояния между зубцами (зубомеры)
- Двухшкальные микрометры
- Трубные микрометры
- Резьбомерные микрометры
- Микрометры для измерения толщин листов
- Канавочные микрометры
- Проволочные микрометры
- Призматические микрометры
- Виды микрометров по способу индикации
- Аналоговые микрометры
- Лазерные микрометры
- Цифровые микрометры
- Рычажные микрометры
- Как откалибровать типовой микрометр, настроить его и проверить на точность
- Как настроить микрометр на ноль
- Как правильно пользоваться микрометром (уход и обслуживание)

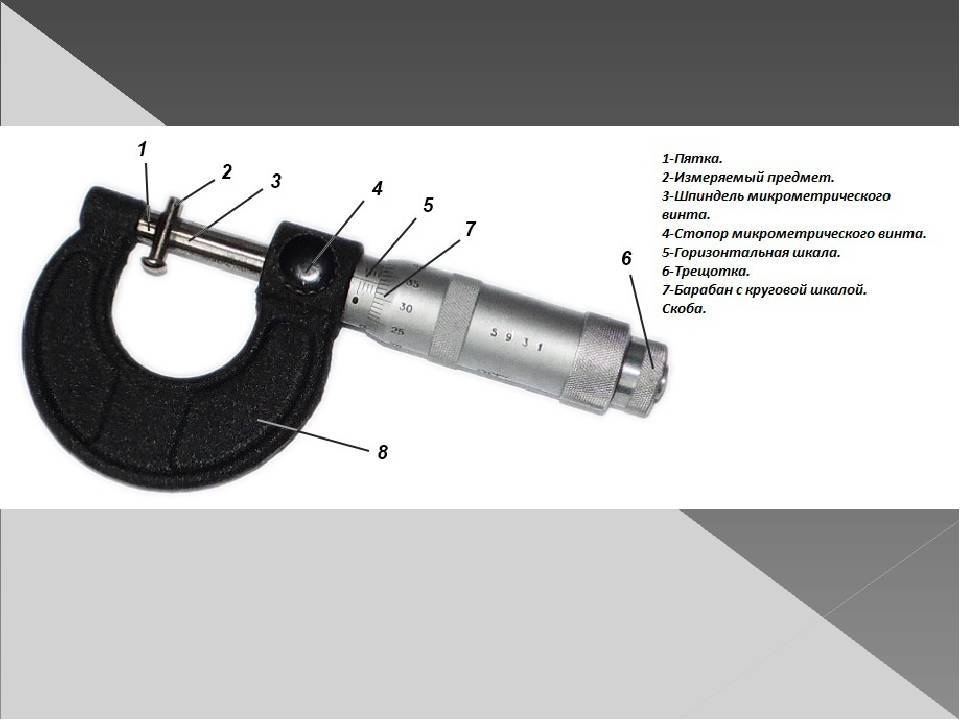

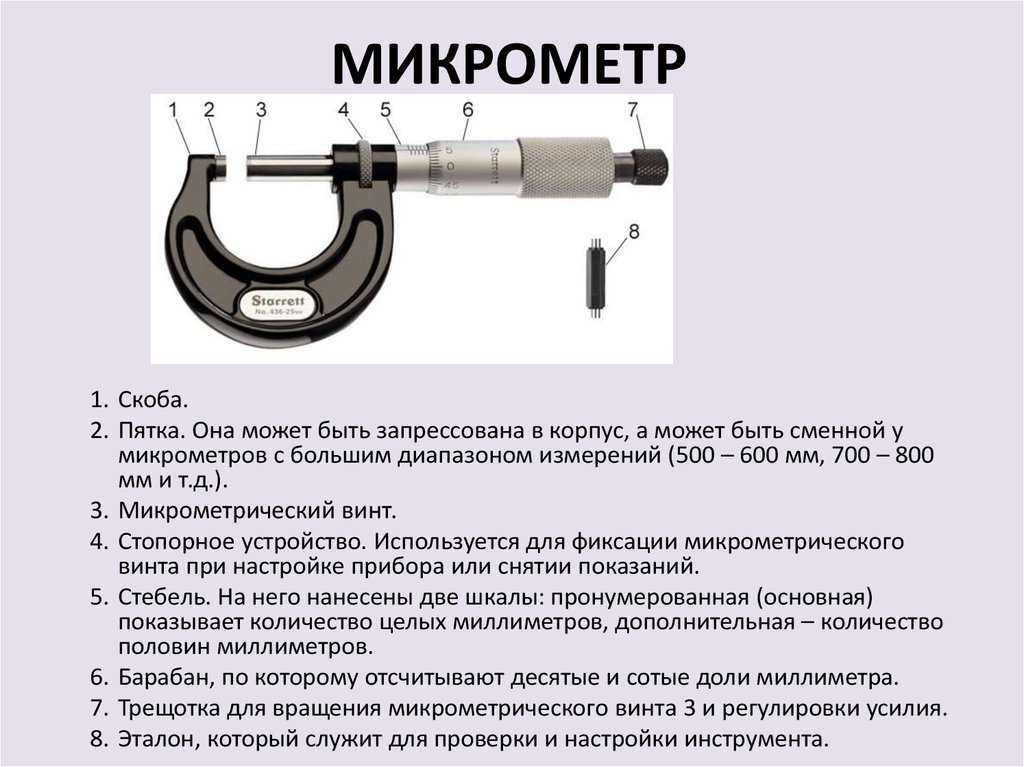

Устройство и принцип работы типового микрометра
Типовой микрометр состоит из тисков и блока с измерительными механизмами.
Принцип действия этого инструмента основан на винтовой паре. По его шагу определяют отклонения от нулевых отметок. Значения считывают с блоков с измерительными механизмами.
Эта цилиндрическая часть микрометра имеет две шкалы.
- Крутящаяся. Расположена на барабане. Эти деления показывает доли миллиметра.
- Неподвижная. Расположена на стебле микрометра. Имеются две шкалы с разными ценами деления (0,5 и 1 мм).
Как пользоваться типовыми, электронными и рычажными микрометрами (инструкция)
При использовании типовых и аналоговых микрометров замеры деталей узнают путем складывания значений, получившихся на барабанах и стеблях микрометров. Как видите, инструкция пользования микрометром выглядит очень просто.
Важно! Всегда помните следующее правило.
Если на нижней половине стебля последняя видимая риска находится правее, то к полученному значению нужно прибавить еще 0,5. Схематически это выглядит так.
При использовании рычажных и электронных микрометров сложностей гораздо меньше.
Какие бывают микрометры
Микрометры делят по двум главным критериям.
- По области применения.
- По способам индикации.
Виды микрометров по области применения
По области применения выделяют следующие виды микрометров.
Гладкие микрометры
Их обычно применяют для измерения плоских и крупных предметов. Чаще всего при помощи таких микрометров определяют диаметры деталей и их сечения.
Фотография №1: гладкий микрометрМикрометры-нутромеры
Основная задача таких приборов — измерение внутренних диаметров изделий. Такие микрометры чаще всего применяют в токарном деле для контроля изменения внутренних диаметров деталей в процессе обработки.
Микрометры для горячего проката
Это специализированный инструмент, по внешнему виду и конструкции значительно отличающийся от традиционных измерительных приборов данного типа. Этот микрометр имеет колесо с разметкой. С его помощью измеряют толщины изделий при их прокатывании через щипцы.
Фотография №3: микрометр для горячего прокатаМикрометры для измерения расстояния между зубцами (зубомеры)
Эти приборы имеют специальные конические насадки, предназначенные для измерения ширины пазов, а также размеры зубчатых колес или шестеренок. Инструменты калибруют по деталям, имеющим эталонные размеры.
Фотография №4: микрометры для измерения расстояния между зубцами (зубомеры)Двухшкальные микрометры
Такие микрометры еще называют предельными. Предназначены для измерения габаритов сложных деталей.
Трубные микрометры
Основные задачи таких микрометров — измерение толщин труб и их износа.
Такими приборами чаще всего пользуются при проверках представители управляющих компаний.
Отличительная черта таких микрометров — наличие специальных насадок, позволяющих измерять бугристые и неровные поверхности. Это актуально, если трубы, к примеру, покрылись ржавчиной.
Резьбомерные микрометры
Имеют специальные насадки для измерения глубины дюймовых и метрических резьб.
Фотография №7: резьбомерный микрометрМикрометры для измерения толщин листов
С их помощью измеряют толщины заготовок из листовых материалов (металлопрокат, полипропилен и пр.). Могут иметь узкие и удлиненные насадки. Изделия первого типа предназначены для измерения узких листов, а второго — вытянутых и широких.
Фотография №8: микрометр для измерения толщин листовКанавочные микрометры
Имеют специальные щупы. Их вставляют в канавки, углубления, отверстия и ямы для измерения их габаритов.
Фотография №9: канавочный микрометрПроволочные микрометры
Эти узкоспециализированные приборы предназначены для измерения диаметров шариков в подшипниках и проволок.
Призматические микрометры
С поомощью таких микрометров измеряют, к примеру, такие инструменты, как лезвия и ножи.
Фотография №11: призматический микрометрВиды микрометров по способу индикации
По способу индикации микрометры делятся на 4 вида.
Аналоговые микрометры
Эти приборы наименее функционыльны, просты в исполнении и стоят недорого. Их главное преимущество — максимальная надежность. Если вы уроните прибор, его точность можно без проблем восстановить при помощи настройки и калибровки.
Фотография №12: аналоговый микрометрЛазерные микрометры
Это наиболее современные, точные и дорогие представители измерительных приборов данной категории. В быту практически не используются. Требуют пристального ухода и тонкой настройки. Замеры проводятся на основании отклонений лазерных лучей.
Фотография №13: лазерный микрометрЦифровые микрометры
Для замеров используется все тот же винт (как и у аналоговых моделей).
Однако показания выводятся в виде точных цифр на специальных дисплеях.
Рычажные микрометры
Такие модели лучше аналоговых за счет отсуствия необходимости встматирваться в шкалы для фиксации показаний.
Фотография №15: рычажный микрометрыКак откалибровать типовой микрометр, настроить его и проверить на точность
Микрометры относятся к таким приборам, которые перед каждым использованием необходимо проверять, калибровать и настраивать. Расскажем, как это сделать.
Сначала протрите при помощи тонкого листа бумаги поверхности пяток. Для этого сведите их, зажав лист с небольшим усилием. Потом аккуратно вытащите его, но следите, чтобы не было разрывов. В результате пятки очистятся от пыли и жира.
Фотография № 16: сдвигание пятокПотом возьмите эталонный образец и удостоверьтесь в том, что прибор показывает все правильно.
Фотография №17: проверка точности показаний при помощи образцаВ противном случай следует провести настройку.
Как настроить микрометр на ноль
После описанной выше чистки микрометра при помощи листа бумаги соедините лапки инструмента. Зажмите фиксирующий винт. При помощи специального ключа подкрутите стебель так, чтобы обе риски стояли ровно на нуле.
Фотография №18: настройка микрометра на нольКак правильно пользоваться микрометром (уход и обслуживание)
Любая техника нуждается в уходе. Микрометры — не исключения. Вот список основных правил.
- Следите за чистотой деталей и механизмов. Удаляйте загрязнения сразу же после их появления.
- Перед каждым использованием протирайте пятки губкой или листом бумаги.
- Если показания сбились, сразу же перенастройте прибор.
- Не используйте трещотку при измерении деталей из мягких материалов. Они могут деформироваться.
И последнее. Если хотите получить максимальную точность измерений, не экономьте на качестве инструментов.
Больше полезной информации
Полезные обзоры и статьи
Все статьи20 декабря 2022
Лучшие отвертки для домашнего и производственного использования24 октября 2022
Лучшие автомобильные домкраты для бытового и профессионального использования23 сентября 2022
Как пользоваться мультиметром20 июня 2022
Полировка металлаВсе статьиПодписывайтесь на нас
Присылаем скидки на инструмент и только полезную информацию!
Не нашли нужной позиции в каталоге?
Мы готовы изготовить и поставить уникальные виды инструмента специально под ваш заказ!
Заказать
Каталог
Корзина СравнитьВход
Мы используем файлы cookie.
Они помогают улучшить ваше взаимодействие с сайтом.
Принимаю
?>
Полное руководство по микрометрам
Узнайте, как правильно калибровать и использовать микрометры, из нашего подробного руководства.
Что такое микрометр?
Микрометры (также известные как микрометрические винтовые калибры) являются необходимыми измерительными инструментами , используемыми инженерами-механиками, машинистами и рабочими других технических профессий. Они позволяют рабочим проводить чрезвычайно точные измерения, которые могут отображаться в британском или метрическом формате.
Микрометры обеспечивают более высокую степень точности измерения, чем альтернативные инструменты, такие как штангенциркули и штангенциркули. Они доступны в цифровом, циферблатном и нониусном стилях. Термин «микрометр» восходит к неоклассической Греции и буквально переводится как «малая мера».
Различные типы микрометров имеют диапазон измерения от 25 мм до 1 дюйма. Это соответствует инкрементальным метрическим измерениям 0–25 мм, 25–50 мм, 50–75 мм и так далее. Имперские версии соответствуют размерам 0-1 дюйм, 1-2 дюйма, 2-3 дюйма и т. д. Наборы микрометров в штучной упаковке также можно использовать для снятия показаний микрометров в широком диапазоне размеров.
Просмотреть все микрометры
Компоненты микрометра
Чтобы понять, как работает микрометр, сначала следует рассмотреть основные компоненты инструмента. Анализ компонентов также должен способствовать вашему пониманию того, как читать показания микрометра.
Рамка
Рамки микрометра имеют С-образную форму и обеспечивают оптимальное положение наковальни и цилиндра. Рамки могут иметь различные формы и размеры, что обеспечивает желаемую функциональность микрометра. Рама в форме ступицы идеально подходит для проведения высокоточных измерений в ограниченном пространстве.
Наковальня
Микрометрическая наковальня должна заметно блестеть.
Он должен обеспечить тяготение шпинделя к объекту, который надежно закреплен. Наковальня будет находиться в постоянном контакте с деталью и может отколоться, если не соблюдать высокий уровень осторожности. Качественные модели обычно поставляются в комплекте с микрометрическими наковальнями с твердосплавными наконечниками, что увеличивает срок службы инструмента.
Гильза или цилиндр
Круглая гильза или цилиндр микрометра надежно удерживается на месте и имеет линейную шкалу. Также довольно часто на этой части микрометра можно найти маркировку нониуса. Эта шкала позволяет проводить высокоточные измерения в градусах 0,0001.
Стопорная гайка
Стопорная гайка микрометра шпинделя особенно полезна, когда речь идет о сохранении информации об измерении и фиксации шпинделя при измерении небольших партий. Некоторые микрометры поставляются в комплекте со стопорными гайками, а другие имеют стопорные рычаги. Там, где это возможно, рекомендуется выбирать вариант стопорного рычага из-за относительной простоты использования и обслуживания.
Шпиндель
Расположенный рядом с измерительными поверхностями микрометрический шпиндель выступает в сторону наковальни в результате прямого контакта с наперстком.
Наперсток
Чтобы повернуть наперсток микрометра, следует слегка надавить большим пальцем. Эта часть имеет градуированную маркировку, которая должна быть легко читаемой.
Храповой ограничитель
Микрометрический храповой ограничитель находится на конце рукоятки и ограничивает величину давления, обеспечивая движение с откалиброванным крутящим моментом.
Как работает микрометр?
Микрометры оснащены калиброванным винтом или резьбой, расположенной внутри шпинделя и обеспечивающей исключительный уровень точности измерений устройства. Винт внутри микрометра используется для преобразования особенно малых расстояний для измерения. Шпиндель можно перемещать, поворачивая храповик или наперсток, пока не будет легкого контакта между шпинделем и наковальней. Каждый поворот шпинделя на 360 градусов приводит к изменению расстояния между измерительными дисплеями на 0,05 дюйма в метрической системе и 0,025 дюйма в британской системе мер.
Шаг резьбы иглы имеет прямое отношение к уровню точности измерения. Шпиндель привинчивается с очень высокой точностью, при этом измеряемый объект располагается непосредственно между шпинделем и наковальней. Некоторые микрометры оснащены дифференциальными винтами, которые обеспечивают особенно высокий уровень точности измерения.
Очень важно поддерживать стабильность любого объекта, который вы измеряете микрометром. Объект следует держать параллельно наковальням, и при проведении измерения следует применять постоянный уровень давления.
Встроенный наперсток с храповым механизмом обеспечивает высокий уровень точности измерения, а эта ключевая часть работает как встроенный динамометрический ключ. Процесс должен продолжаться с поворотом рукоятки храповика до тех пор, пока не будет слышен повторный щелчок. Это обеспечит выполнение измерений с постоянным уровнем крутящего момента.
Цифровые микрометры имеют электрические схемы, которые позволяют выполнять цифровые измерения и получать исключительно точные показания.
Измерение будет четко отображаться на ЖК-экране.
Зачем использовать микрометр?
Микрометры специально разработаны для измерения очень маленьких объектов. Они позволяют проводить очень точные измерения любого предмета, помещающегося между наковальней и шпинделем. Стандартные типы микрометров можно использовать для точного измерения предметов длиной, глубиной и толщиной менее одного дюйма. Однако есть некоторые усовершенствованные модели, которые позволяют проводить более точные измерения. Существует также возможность приобретения микрометров с пятками для измерения объектов различной формы и размеров. Портативность, простота использования и постоянство измерений — вот лишь некоторые из ключевых преимуществ микрометра.
Типы микрометров
Доступны различные типы микрометров, каждый из которых подходит для различных целей и областей применения. Внешние микрометры являются одним из наиболее широко используемых вариантов, но внутренние и глубинные микрометры являются альтернативой, которая может быть более подходящей для использования в определенных сценариях.
Ниже приведены некоторые из наиболее распространенных типов микрометров:
Шариковые микрометры
Шариковые микрометры имеют сферические пятки. Они используются для таких целей, как измерение толщины стен и определение расстояний между отверстиями и краями. В отличие от трубчатых микрометров, шариковые микрометры можно использовать для правильной идентификации измерения альтернативных закругленных поверхностей.
Цифровые микрометры
Интегрированные с дешифраторами для эффективного определения расстояния, эти микрометры представляют измерения в цифровом формате.
Микрометры с лезвиями
Микрометры этого типа поставляются в комплекте с подходящими узкими наконечниками или лезвиями. Они особенно полезны при измерении объектов особой формы, например, с канавками под уплотнительное кольцо.
КупитьТрубчатые микрометры
Трубчатые микрометры предназначены для измерения толщины труб и оснащены цилиндрическими пятками, расположенными перпендикулярно шпинделю.
Они позволяют проводить быстрые и точные измерения по сравнению с альтернативными инструментами.
Микрометры других типов
Универсальные микрометрыОни поставляются в комплекте со сменными пятками, которые могут быть плоскими, сферическими, шлицевыми, дискообразными, лезвийными, остроконечными или остроконечными. Можно ожидать, что вы будете использовать универсальные микрометры с модульными компонентами, которые позволяют использовать внешние параметры, глубину микрофона или другие функциональные возможности.
Микрометры шагаЭтот инструмент, также известный как резьбовой микрофон, оснащен специально разработанным набором наконечников в форме резьбы для успешного определения диаметра винтовой резьбы.
Микрометры предельные Особенно хорошо подходящие для измерения толщины труб, микрометрические предельные микрометры поставляются в комплекте с двумя упорами и двумя шпинделями, функционирующими как эффективные калибры-защелки.
Зазоры непосредственно соответствуют верхнему и нижнему уровням допуска.
Нулевые микрометры, обычно имеющие головку с тремя пятками в сочетании с прочным основанием, идеально подходят для точного измерения внутренних диаметров. Они особенно полезны, когда речь идет об измерении объектов, расположенных вокруг машинных жидкостей и охлаждающих жидкостей.
Настольные микрометрыНастольные микрометры обеспечивают чрезвычайно высокий уровень точности и обычно используются при инспекции рабочих мест. Они позволяют производить измерения с точностью до 20 миллионных долей дюйма с повторяемостью около четверти миллиметра.
Микрометры V Предназначенные для наружных измерений, микрометры V поставляются в комплекте с небольшими V-образными блоками для пятки. Они идеально подходят для измерения диаметра окружности с равноудаленным разделением трех точек. Это позволяет эффективно измерять трехлезвийные концевые фрезы и спиральные сверла.
Как читать показания микрометра
Микрометры являются идеальным инструментом для измерения объектов цилиндрической и сферической формы. Для использования микрометра необходимо выполнить следующие действия:
- Уделите время ознакомлению с основными техническими терминами
- Очистите микрометр, используя мягкую ткань, чтобы удалить любые следы и мусор между пяткой и шпинделем
- Начните с размещения измеряемого предмета рядом с наковальней. Важно, чтобы объект был устойчивым и не царапался. Вы можете управлять микрометром свободной рукой или, как вариант, использовать стационарные тиски, оставляя обе руки свободными для управления микрометром
- Поверните храповик против часовой стрелки, следя за тем, чтобы отметка 0 на барабане совпадала со шкалой втулки. Продолжайте крутить, пока шпиндель не окажется в тесном контакте с объектом; три щелчка — хороший ориентир
- Блокировку наперстка следует применять, когда микрометр находится в непосредственной близости от объекта. Должна быть возможность регулировки шпинделя по мере необходимости. Как только вы убедитесь, что микрометр выполнил свою функцию, вы можете удалить объект, стараясь не поцарапать поверхности наковальни и шпинделя
- Наконец, запишите показания, убедившись, что шпиндель остается стабильным
Должна быть возможность регулировки шпинделя по мере необходимости. Как только вы убедитесь, что микрометр выполнил свою функцию, вы можете удалить объект, стараясь не поцарапать поверхности наковальни и шпинделяВ следующих разделах вы найдете дополнительную информацию о том, как считывать данные с микрометров определенных типов:
Метрический микрометрПри использовании метрического микрометра микрометрические наперстки. Обычно верхняя линия рукава имеет миллиметры, а нижняя линия — полмиллиметра.
Показания метрического микрометра следует начинать с записи числа миллиметров. Начальное значение 7 соответствует 7 мм. Следует учитывать каждую половинку отметки на наперстке. Это означает внимательное чтение нижней полосы и правильное определение соответствующего числа 0,01 мм.
Нониусный микрометр С помощью микрометра, встроенного в нониусную шкалу, показание следует снимать с индексной линии втулки.
Это позволяет получать точные показания с точностью до 0,001 мм. Начальное показание следует снимать с гильзы. Измерения, вероятно, будут представлены с интервалом 0,25 миллиметра или 0,025 дюйма.
Следующим шагом будет снятие показаний с наперстка. Эти измерения, вероятно, будут представлены с интервалом 0,1 миллиметра или 0,01 дюйма. Окончательное показание должно быть получено по нониусной шкале, которую вы найдете на рукаве, непосредственно рядом с первым набором делений.
Показания микрометра нониуса отображаются в формате 0,001 мм или 0,0001 дюйма, определяя размер объекта с предельной точностью.
Вы должны знать, что колебания температуры могут неблагоприятно повлиять на показания микрометра. Не держите микрометр в кармане или в рабочей среде с чрезмерным нагревом.
Стандартный или имперский микрометр Шпиндель имперского микрометра имеет градуировку 40 витков на дюйм. Каждый оборот приводит к перемещению шпинделя вокруг оси на 0,0025 дюйма, что соответствует площади между соседними делениями на втулке.
На наперстке 25 делений, что означает, что измерения можно разделить на соответствующее количество раз. Видимое показание напрямую соответствует количеству целых делений на шкале рукава, умноженному на 25. Это означает, что результирующий диаметр отображается в тысячных долях дюйма.
Преобразование микрометров
В этом разделе подробно описано, как преобразовать результат микрометра в другую единицу измерения.
Микрометры в миллиметры
Самый быстрый и простой способ конвертировать микрометры (um) в миллиметры — разделить на 1000. Альтернативный метод — переместить десятичную точку на три единицы левее исходной цифры.
Микрометры в дюймы
В каждом дюйме 25 400 микрометров, при этом 1 метр равен 1 000 000 микрометров. Вы также должны знать, что каждый микрометр равен 3,9×10e-5 (где e означает степень).
Микрометры в см
1 мкм эквивалентен 0,0001 см (иначе записывается как 10e-4).
Как откалибровать микрометр
Чтобы убедиться, что микрометр выдает точные данные, вам необходимо обеспечить постоянную калибровку вашего инструмента.
Как проверить, нуждается ли мой микрометр в калибровке?Стандартные однодюймовые микрометры имеют деление показаний 0,001 дюйма и уровень точности ±0,0001 дюйма. Тем не менее, вы должны убедиться, что и микрометр, и измеряемый объект имеют комнатную температуру для такого высокого уровня точности.
Проверка показаний микрометра будет включать измерение направляющих блоков для определения желаемой точности. Если известно, что такой калибр имеет размер 0,75000 ± 0,00005 дюйма, то микрометр должен показывать 0,7500 дюйма. Если соответствующее измерение составляет 0,7503 или более, считается, что микрометр не откалиброван.
Если вы хотите избежать таких проблем с калибровкой, вы должны проявлять исключительную осторожность, тщательно очищая, используя и храня микрометр для дальнейшего использования.
В некоторых случаях может потребоваться выполнить настройку и повторную калибровку микрометра. Однако регулировки будет недостаточно, когда дело доходит до исправления таких проблем, как деформация микрометра или неправильный размер. Для таких экземпляров будет необходим ремонт.
Следующие шаги объясняют, как откалибровать микрометр и настроить его на ноль.
- Перед тем, как приступить к калибровке, необходимо убедиться в том, что инструмент работает эффективно и что нет заеданий или сопутствующих проблем. Вы должны очистить наковальни и убедиться, что показания установлены на ноль
- Следующим шагом будет проверка микрометра в ряде контрольных точек с использованием концевых мер или альтернативных эталонов с высоким уровнем точности. В каждой контрольной точке следует снимать различные показания. При записи показаний следует учитывать уровень допуска конкретного микрометра
- Весьма вероятно, что ваш микрометр оснащен маленьким штифтовым гаечным ключом. Это должно позволить поворачивать гильзу относительно ствола, обеспечивая оптимальное изменение положения нулевой линии относительно маркировки барабана
- Во втулке можно найти небольшое отверстие, предназначенное для приема штифта гаечного ключа. Выполняя этот процесс калибровки, вы будете уверены, что избежите ненулевой ошибки, которая в противном случае могла бы возникнуть при закрытых губках. Рекомендуется повторить процесс обнуления несколько раз для обеспечения микрометрической точности
Это должно позволить поворачивать гильзу относительно ствола, обеспечивая оптимальное изменение положения нулевой линии относительно маркировки барабанаЧасто задаваемые вопросы
Что такое нулевая ошибка?Если нулевая отметка на барабане не совпадает с нулевой линией на основной шкале, возникает ошибка нуля. Показание на основной шкале также должно быть равно нулю.
В чем разница между микроном и микрометром?Микрон — это единица измерения одной миллионной метра, а микрометр — это измерительный инструмент с калиброванным винтом.
Что такое микрометрическая точность? Точность микрометра может рассматриваться в связи с двумя ключевыми факторами — точностью резьбы (или цифровой шкалы) и любыми технологическими ошибками.
Ожидаемая точность микрометра, установленная с использованием шкалы нониуса, составляет 0,01 мм.
Микрометры и Штангенциркули обычно используются для определения размеров различных объектов. Однако существует некоторый контраст между эффективностью и использованием каждого из этих инструментов. Штангенциркули могут использоваться для определения физических размеров, внутренних измерений, внешних измерений и глубины. Однако микрометры обычно используются для более конкретных целей, таких как измерение внешних или внутренних размеров. Ожидаемая точность штангенциркулей обычно составляет ± 0,001, а точность микрометров обычно составляет ± 0,00005.
Что такое наименьшее количество микрометров?Наименьшее значение микрометра с ручным управлением составляет 0,01 мм. Наименьшее значение цифрового микрометра составляет 0,001 мм.
Что такое символ микрометра? Символ микрометра, используемый Международным бюро мер и весов, — мкм.
Микрометр — производная единица длины в системе СИ, равная 1 × 10–6 метра (стандартный префикс СИ «микро-» = 10–6), что эквивалентно одной миллионной части метра или одной тысячной миллиметра.
1 микро эквивалентен 1000 нано.
Популярные бренды
Mitutoyo
Просмотрите наш широкий ассортимент микрометров Mitutoyo, чтобы найти продукт, соответствующий вашим требованиям.
Просмотр ассортимента
RS Pro
Ознакомьтесь с полным ассортиментом микрометров, доступных под нашим собственным брендом RS Pro, и сделайте покупку онлайн уже сегодня.
Диапазон обзора
Старретт
Покупайте микрометры Starrett и выбирайте изделие, которое соответствует вашим потребностям, уделяя особое внимание качеству и точности.
View Range
Свяжитесь с нами
1300 656 636
Все заказы: [email protected] Общая поддержка: SupportAU@rsgroup.
comСледуйте за нами на
Мы принимаем 90 295
Услуги
- Моя учетная запись
- Доставка
- Предложения и крупные заказы
- Возврат товара
- Запланированные заказы
- Решения для электронных закупок
- Поддержка продуктов
Юридический отдел
- Защита данных
- Безопасность электронной почты
- Политика конфиденциальности
- Условия веб-сайта 901 29 Условия продажи
О компании RS
- О компании RS
- Карьера
- Корпоративный Группа
- Пресс-центр
- Наши сертификаты
- Весь мир
Стандартный микрометр Mitutoyo, серия 167 (для установки нулевой точки внешних микрометров)
от Mitutoyo
Распродажа1 400,00 ₱
| /
—
167-101 — 1400,00 ₱ 167-104 — 1600,00 ₱ 167-106 — 2000,00 ₱ 167-141 — 1400,00 ₱ 167-143 — 1500,00 ₱ 167-101 167-104 167-106 167-141 167-143 Размер 1 2 3 4 5 6 7 8 9 10+ КоличествоКоличество
Поделись этим:Наша профессия — точность
Стандартный микрометр Mitutoyo, серия 167
(для установки нулевой точки наружных микрометров)
- Используется для установки нулевой точки наружных микрометров.
- Плоские и притертые измерительные поверхности.
- Теплоизолирующая ручка для предотвращения расширения из-за температуры тела.
- Поставляется в картонной упаковке длиной до 500 мм / 20 дюймов и в деревянном ящике длиной более 525 мм / 21 дюйма.
Технические данные
Плоскостность: 0,3 мкм / 0,000012”
Параллельность: 2 мкм / 0,00008 дюйма
| Эталон микрометра, серия 167 (для установки нулевой точки внешних микрометров) | ||||
| Код | Модель | Диапазон | Выпускной | |
